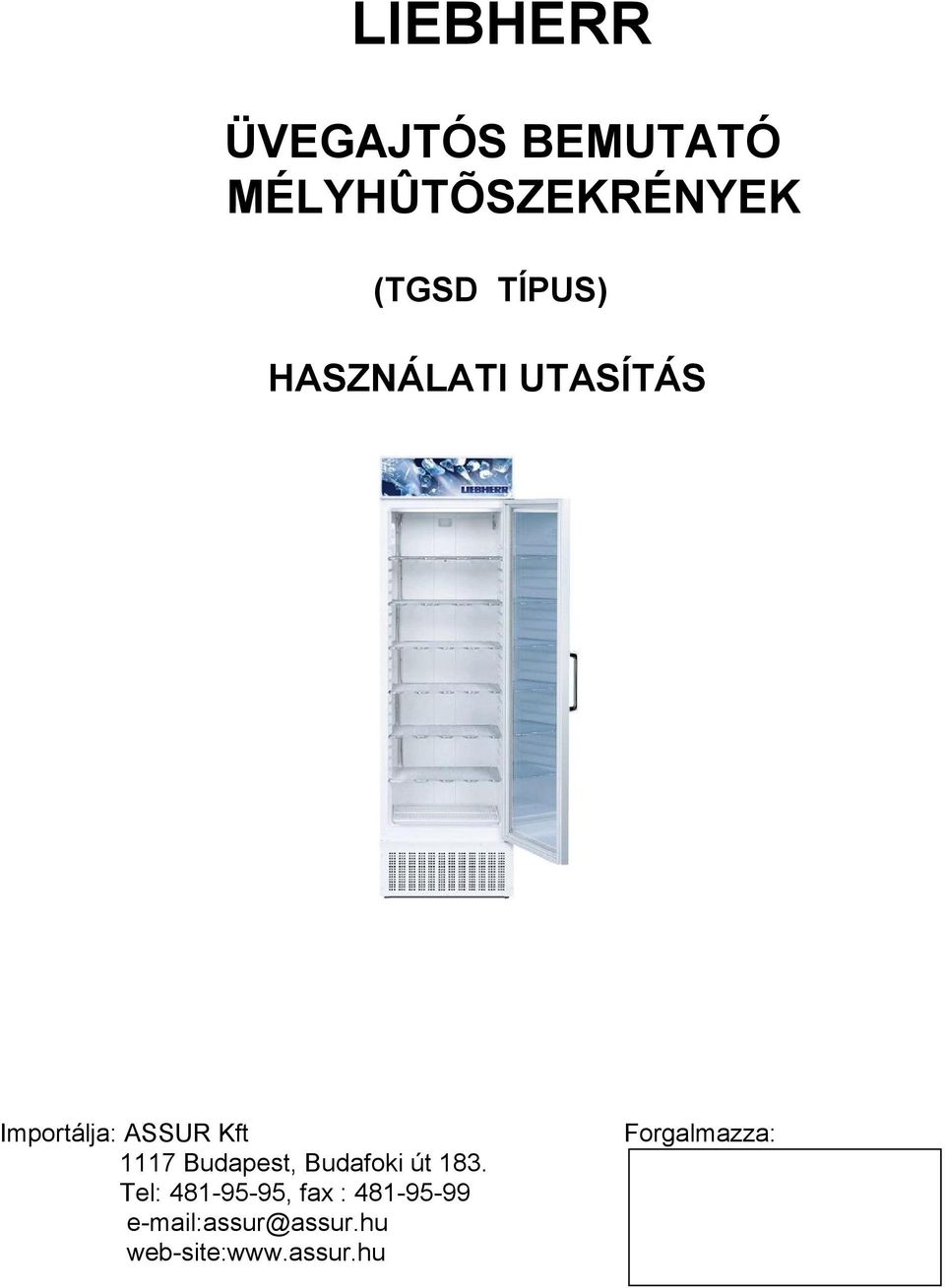

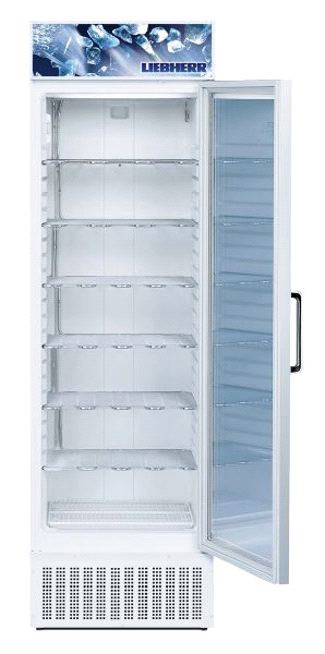

1 LIEBHERR ÜVEGAJTÓS BEMUTATÓ MÉLYHÛTÕSZEKRÉNYEK (TGSD TÍPUS) HASZNÁLATI UTASÍTÁS Importálja: ASSUR Kft 1117 Budapest, Budafoki út 183. Tel: , fax : assur@assur.hu web-site: Forgalmazza:

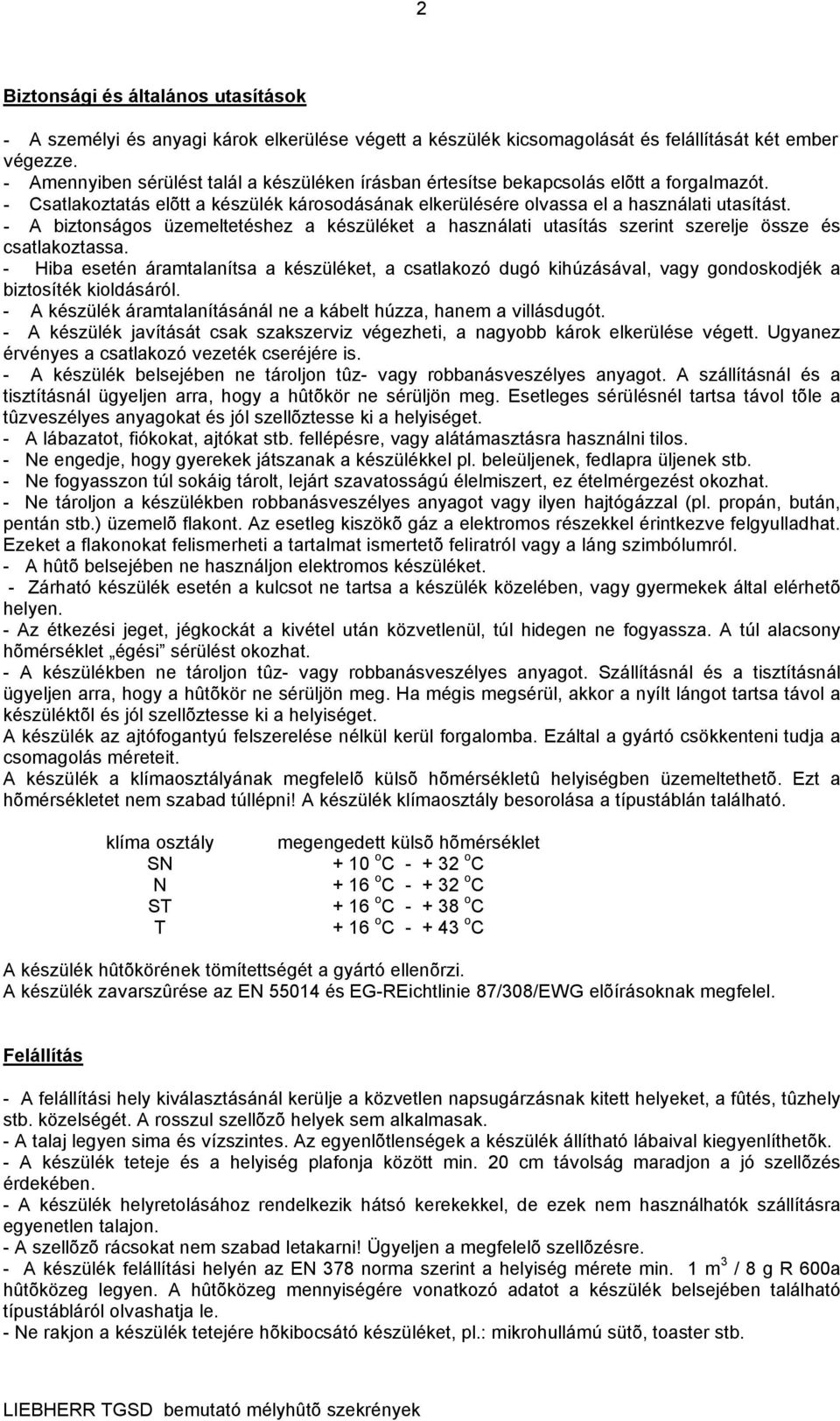

2 2 Biztonsági és általános utasítások - A személyi és anyagi károk elkerülése végett a készülék kicsomagolását és felállítását két ember végezze. - Amennyiben sérülést talál a készüléken írásban értesítse bekapcsolás elõtt a forgalmazót. - Csatlakoztatás elõtt a készülék károsodásának elkerülésére olvassa el a használati utasítást. - A biztonságos üzemeltetéshez a készüléket a használati utasítás szerint szerelje össze és csatlakoztassa. - Hiba esetén áramtalanítsa a készüléket, a csatlakozó dugó kihúzásával, vagy gondoskodjék a biztosíték kioldásáról. - A készülék áramtalanításánál ne a kábelt húzza, hanem a villásdugót. - A készülék javítását csak szakszerviz végezheti, a nagyobb károk elkerülése végett. Ugyanez érvényes a csatlakozó vezeték cseréjére is. - A készülék belsejében ne tároljon tûz- vagy robbanásveszélyes anyagot. A szállításnál és a tisztításnál ügyeljen arra, hogy a hûtõkör ne sérüljön meg. Esetleges sérülésnél tartsa távol tõle a tûzveszélyes anyagokat és jól szellõztesse ki a helyiséget. - A lábazatot, fiókokat, ajtókat stb. fellépésre, vagy alátámasztásra használni tilos. - Ne engedje, hogy gyerekek játszanak a készülékkel pl. beleüljenek, fedlapra üljenek stb. - Ne fogyasszon túl sokáig tárolt, lejárt szavatosságú élelmiszert, ez ételmérgezést okozhat. - Ne tároljon a készülékben robbanásveszélyes anyagot vagy ilyen hajtógázzal (pl. propán, bután, pentán stb.) üzemelõ flakont. Az esetleg kiszökõ gáz a elektromos részekkel érintkezve felgyulladhat. Ezeket a flakonokat felismerheti a tartalmat ismertetõ feliratról vagy a láng szimbólumról. - A hûtõ belsejében ne használjon elektromos készüléket. - Zárható készülék esetén a kulcsot ne tartsa a készülék közelében, vagy gyermekek által elérhetõ helyen. - Az étkezési jeget, jégkockát a kivétel után közvetlenül, túl hidegen ne fogyassza. A túl alacsony hõmérséklet égési sérülést okozhat. - A készülékben ne tároljon tûz- vagy robbanásveszélyes anyagot. Szállításnál és a tisztításnál ügyeljen arra, hogy a hûtõkör ne sérüljön meg. Ha mégis megsérül, akkor a nyílt lángot tartsa távol a készüléktõl és jól szellõztesse ki a helyiséget. A készülék az ajtófogantyú felszerelése nélkül kerül forgalomba. Ezáltal a gyártó csökkenteni tudja a csomagolás méreteit. A készülék a klímaosztályának megfelelõ külsõ hõmérsékletû helyiségben üzemeltethetõ. Ezt a hõmérsékletet nem szabad túllépni! A készülék klímaosztály besorolása a típustáblán található. klíma osztály SN N ST T megengedett külsõ hõmérséklet + 10 o C o C + 16 o C o C + 16 o C o C + 16 o C o C A készülék hûtõkörének tömítettségét a gyártó ellenõrzi. A készülék zavarszûrése az EN és EG-REichtlinie 87/308/EWG elõírásoknak megfelel. Felállítás - A felállítási hely kiválasztásánál kerülje a közvetlen napsugárzásnak kitett helyeket, a fûtés, tûzhely stb. közelségét. A rosszul szellõzõ helyek sem alkalmasak. - A talaj legyen sima és vízszintes. Az egyenlõtlenségek a készülék állítható lábaival kiegyenlíthetõk. - A készülék teteje és a helyiség plafonja között min. 20 cm távolság maradjon a jó szellõzés érdekében. - A készülék helyretolásához rendelkezik hátsó kerekekkel, de ezek nem használhatók szállításra egyenetlen talajon. - A szellõzõ rácsokat nem szabad letakarni! Ügyeljen a megfelelõ szellõzésre. - A készülék felállítási helyén az EN 378 norma szerint a helyiség mérete min. 1 m 3 / 8 g R 600a hûtõközeg legyen. A hûtõközeg mennyiségére vonatkozó adatot a készülék belsejében található típustábláról olvashatja le. - Ne rakjon a készülék tetejére hõkibocsátó készüléket, pl.: mikrohullámú sütõ, toaster stb.

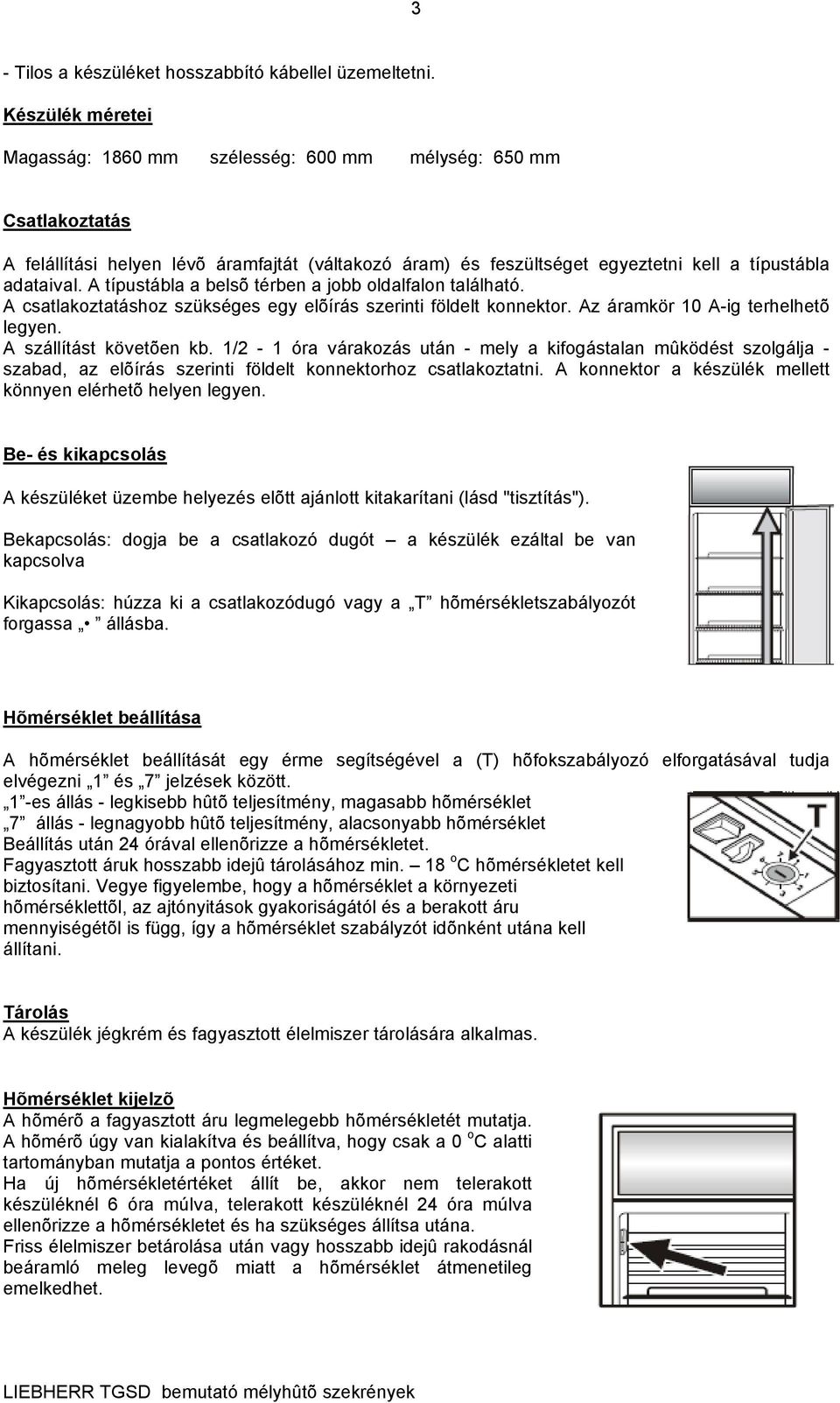

3 3 - Tilos a készüléket hosszabbító kábellel üzemeltetni. Készülék méretei Magasság: 1860 mm szélesség: 600 mm mélység: 650 mm Csatlakoztatás A felállítási helyen lévõ áramfajtát (váltakozó áram) és feszültséget egyeztetni kell a típustábla adataival. A típustábla a belsõ térben a jobb oldalfalon található. A csatlakoztatáshoz szükséges egy elõírás szerinti földelt konnektor. Az áramkör 10 A-ig terhelhetõ legyen. A szállítást követõen kb. 1/2-1 óra várakozás után - mely a kifogástalan mûködést szolgálja - szabad, az elõírás szerinti földelt konnektorhoz csatlakoztatni. A konnektor a készülék mellett könnyen elérhetõ helyen legyen. Be- és kikapcsolás A készüléket üzembe helyezés elõtt ajánlott kitakarítani (lásd "tisztítás"). Bekapcsolás: dogja be a csatlakozó dugót a készülék ezáltal be van kapcsolva Kikapcsolás: húzza ki a csatlakozódugó vagy a T hõmérsékletszabályozót forgassa állásba. Hõmérséklet beállítása A hõmérséklet beállítását egy érme segítségével a (T) hõfokszabályozó elforgatásával tudja elvégezni 1 és 7 jelzések között. 1 -es állás - legkisebb hûtõ teljesítmény, magasabb hõmérséklet 7 állás - legnagyobb hûtõ teljesítmény, alacsonyabb hõmérséklet Beállítás után 24 órával ellenõrizze a hõmérsékletet. Fagyasztott áruk hosszabb idejû tárolásához min. 18 o C hõmérsékletet kell biztosítani. Vegye figyelembe, hogy a hõmérséklet a környezeti hõmérséklettõl, az ajtónyitások gyakoriságától és a berakott áru mennyiségétõl is függ, így a hõmérséklet szabályzót idõnként utána kell állítani. Tárolás A készülék jégkrém és fagyasztott élelmiszer tárolására alkalmas. Hõmérséklet kijelzõ A hõmérõ a fagyasztott áru legmelegebb hõmérsékletét mutatja. A hõmérõ úgy van kialakítva és beállítva, hogy csak a 0 o C alatti tartományban mutatja a pontos értéket. Ha új hõmérsékletértéket állít be, akkor nem telerakott készüléknél 6 óra múlva, telerakott készüléknél 24 óra múlva ellenõrizze a hõmérsékletet és ha szükséges állítsa utána. Friss élelmiszer betárolása után vagy hosszabb idejû rakodásnál beáramló meleg levegõ miatt a hõmérséklet átmenetileg emelkedhet.

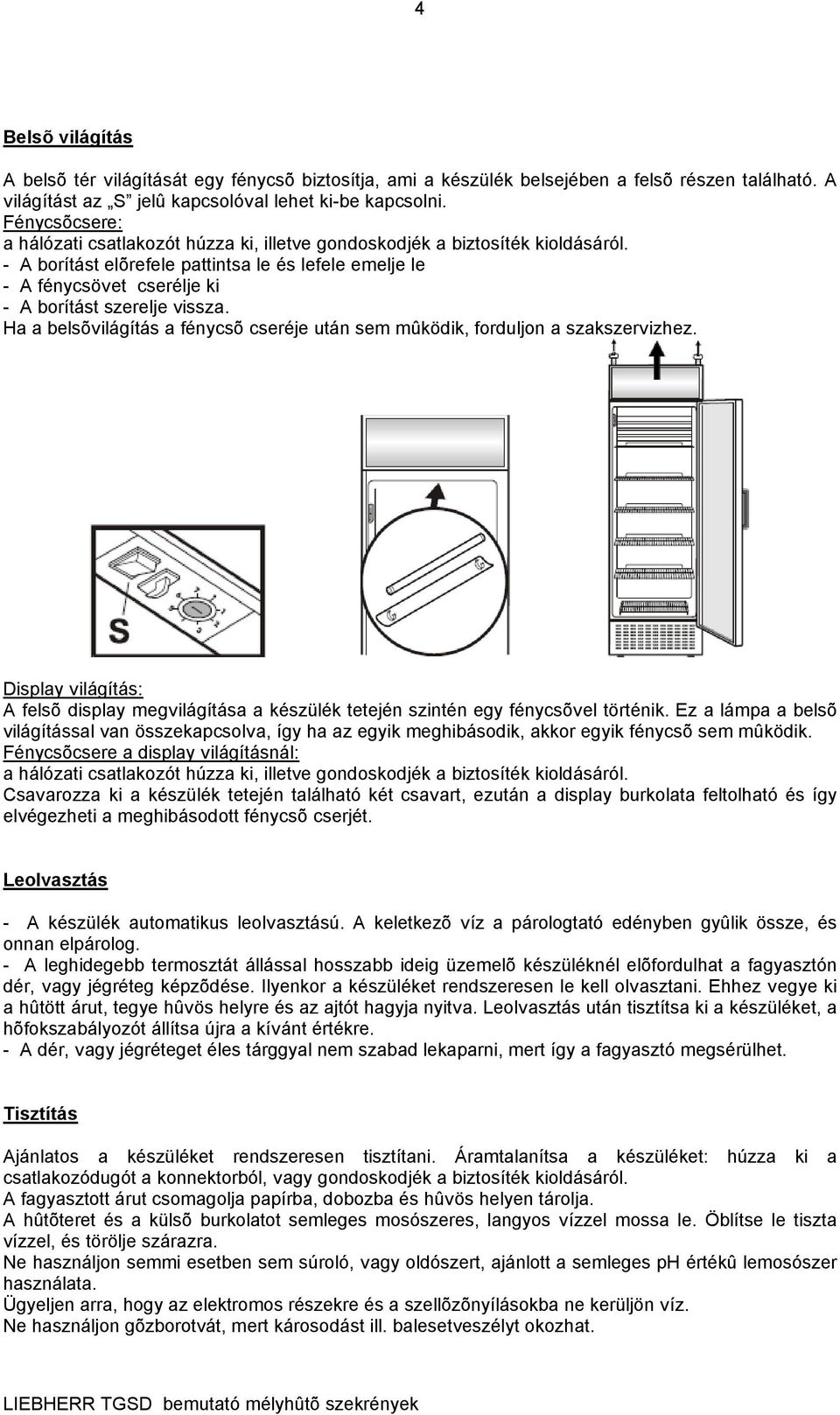

4 4 Belsõ világítás A belsõ tér világítását egy fénycsõ biztosítja, ami a készülék belsejében a felsõ részen található. A világítást az S jelû kapcsolóval lehet ki-be kapcsolni. Fénycsõcsere: a hálózati csatlakozót húzza ki, illetve gondoskodjék a biztosíték kioldásáról. - A borítást elõrefele pattintsa le és lefele emelje le - A fénycsövet cserélje ki - A borítást szerelje vissza. Ha a belsõvilágítás a fénycsõ cseréje után sem mûködik, forduljon a szakszervizhez. Display világítás: A felsõ display megvilágítása a készülék tetején szintén egy fénycsõvel történik. Ez a lámpa a belsõ világítással van összekapcsolva, így ha az egyik meghibásodik, akkor egyik fénycsõ sem mûködik. Fénycsõcsere a display világításnál: a hálózati csatlakozót húzza ki, illetve gondoskodjék a biztosíték kioldásáról. Csavarozza ki a készülék tetején található két csavart, ezután a display burkolata feltolható és így elvégezheti a meghibásodott fénycsõ cserjét. Leolvasztás - A készülék automatikus leolvasztású. A keletkezõ víz a párologtató edényben gyûlik össze, és onnan elpárolog. - A leghidegebb termosztát állással hosszabb ideig üzemelõ készüléknél elõfordulhat a fagyasztón dér, vagy jégréteg képzõdése. Ilyenkor a készüléket rendszeresen le kell olvasztani. Ehhez vegye ki a hûtött árut, tegye hûvös helyre és az ajtót hagyja nyitva. Leolvasztás után tisztítsa ki a készüléket, a hõfokszabályozót állítsa újra a kívánt értékre. - A dér, vagy jégréteget éles tárggyal nem szabad lekaparni, mert így a fagyasztó megsérülhet. Tisztítás Ajánlatos a készüléket rendszeresen tisztítani. Áramtalanítsa a készüléket: húzza ki a csatlakozódugót a konnektorból, vagy gondoskodjék a biztosíték kioldásáról. A fagyasztott árut csomagolja papírba, dobozba és hûvös helyen tárolja. A hûtõteret és a külsõ burkolatot semleges mosószeres, langyos vízzel mossa le. Öblítse le tiszta vízzel, és törölje szárazra. Ne használjon semmi esetben sem súroló, vagy oldószert, ajánlott a semleges ph értékû lemosószer használata. Ügyeljen arra, hogy az elektromos részekre és a szellõzõnyílásokba ne kerüljön víz. Ne használjon gõzborotvát, mert károsodást ill. balesetveszélyt okozhat.

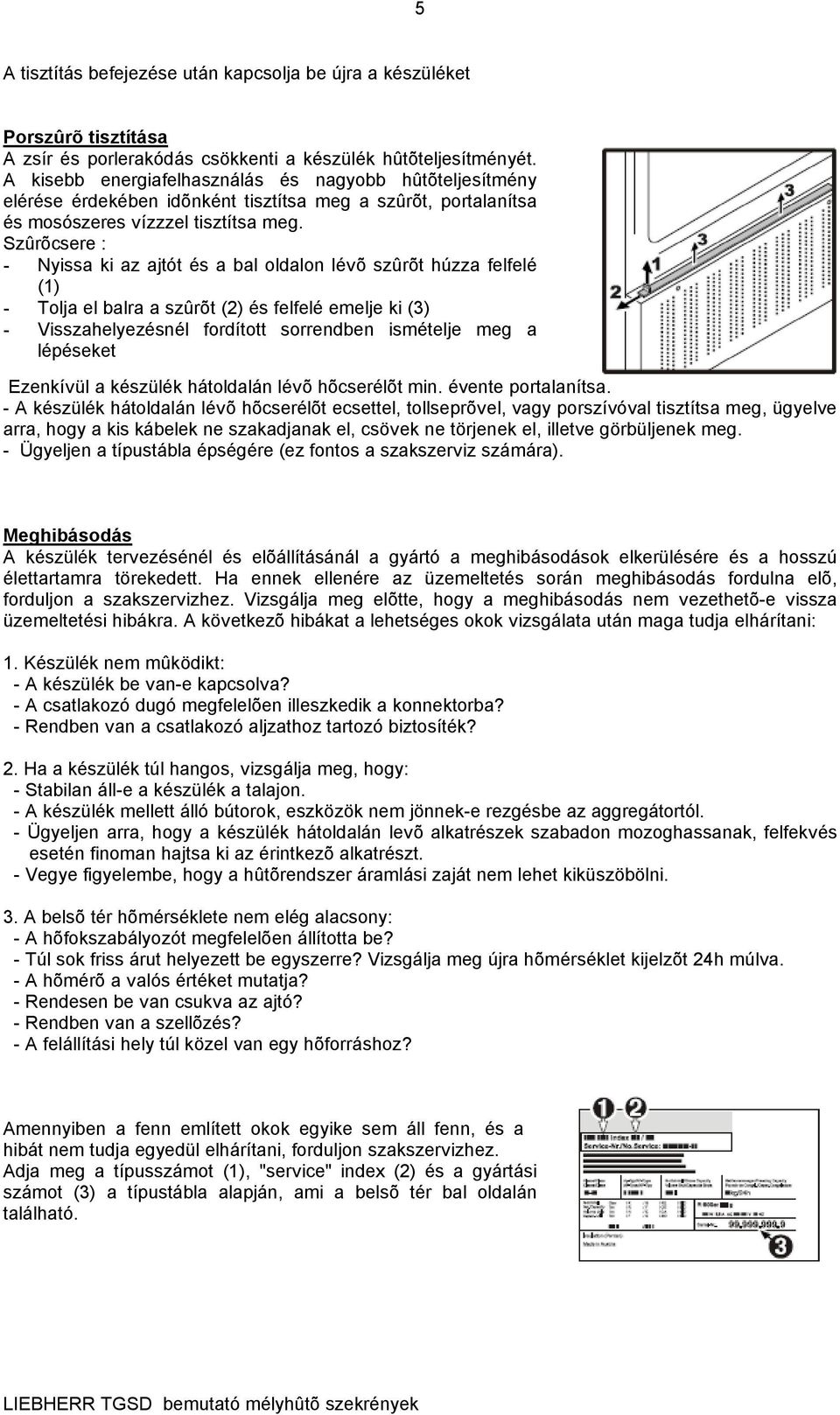

5 5 A tisztítás befejezése után kapcsolja be újra a készüléket Porszûrõ tisztítása A zsír és porlerakódás csökkenti a készülék hûtõteljesítményét. A kisebb energiafelhasználás és nagyobb hûtõteljesítmény elérése érdekében idõnként tisztítsa meg a szûrõt, portalanítsa és mosószeres vízzzel tisztítsa meg. Szûrõcsere : - Nyissa ki az ajtót és a bal oldalon lévõ szûrõt húzza felfelé (1) - Tolja el balra a szûrõt (2) és felfelé emelje ki (3) - Visszahelyezésnél fordított sorrendben ismételje meg a lépéseket Ezenkívül a készülék hátoldalán lévõ hõcserélõt min. évente portalanítsa. - A készülék hátoldalán lévõ hõcserélõt ecsettel, tollseprõvel, vagy porszívóval tisztítsa meg, ügyelve arra, hogy a kis kábelek ne szakadjanak el, csövek ne törjenek el, illetve görbüljenek meg. - Ügyeljen a típustábla épségére (ez fontos a szakszerviz számára). Meghibásodás A készülék tervezésénél és elõállításánál a gyártó a meghibásodások elkerülésére és a hosszú élettartamra törekedett. Ha ennek ellenére az üzemeltetés során meghibásodás fordulna elõ, forduljon a szakszervizhez. Vizsgálja meg elõtte, hogy a meghibásodás nem vezethetõ-e vissza üzemeltetési hibákra. A következõ hibákat a lehetséges okok vizsgálata után maga tudja elhárítani: 1. Készülék nem mûködikt: - A készülék be van-e kapcsolva? - A csatlakozó dugó megfelelõen illeszkedik a konnektorba? - Rendben van a csatlakozó aljzathoz tartozó biztosíték? 2. Ha a készülék túl hangos, vizsgálja meg, hogy: - Stabilan áll-e a készülék a talajon. - A készülék mellett álló bútorok, eszközök nem jönnek-e rezgésbe az aggregátortól. - Ügyeljen arra, hogy a készülék hátoldalán levõ alkatrészek szabadon mozoghassanak, felfekvés esetén finoman hajtsa ki az érintkezõ alkatrészt. - Vegye figyelembe, hogy a hûtõrendszer áramlási zaját nem lehet kiküszöbölni. 3. A belsõ tér hõmérséklete nem elég alacsony: - A hõfokszabályozót megfelelõen állította be? - Túl sok friss árut helyezett be egyszerre? Vizsgálja meg újra hõmérséklet kijelzõt 24h múlva. - A hõmérõ a valós értéket mutatja? - Rendesen be van csukva az ajtó? - Rendben van a szellõzés? - A felállítási hely túl közel van egy hõforráshoz? Amennyiben a fenn említett okok egyike sem áll fenn, és a hibát nem tudja egyedül elhárítani, forduljon szakszervizhez. Adja meg a típusszámot (1), "service" index (2) és a gyártási számot (3) a típustábla alapján, ami a belsõ tér bal oldalán található.

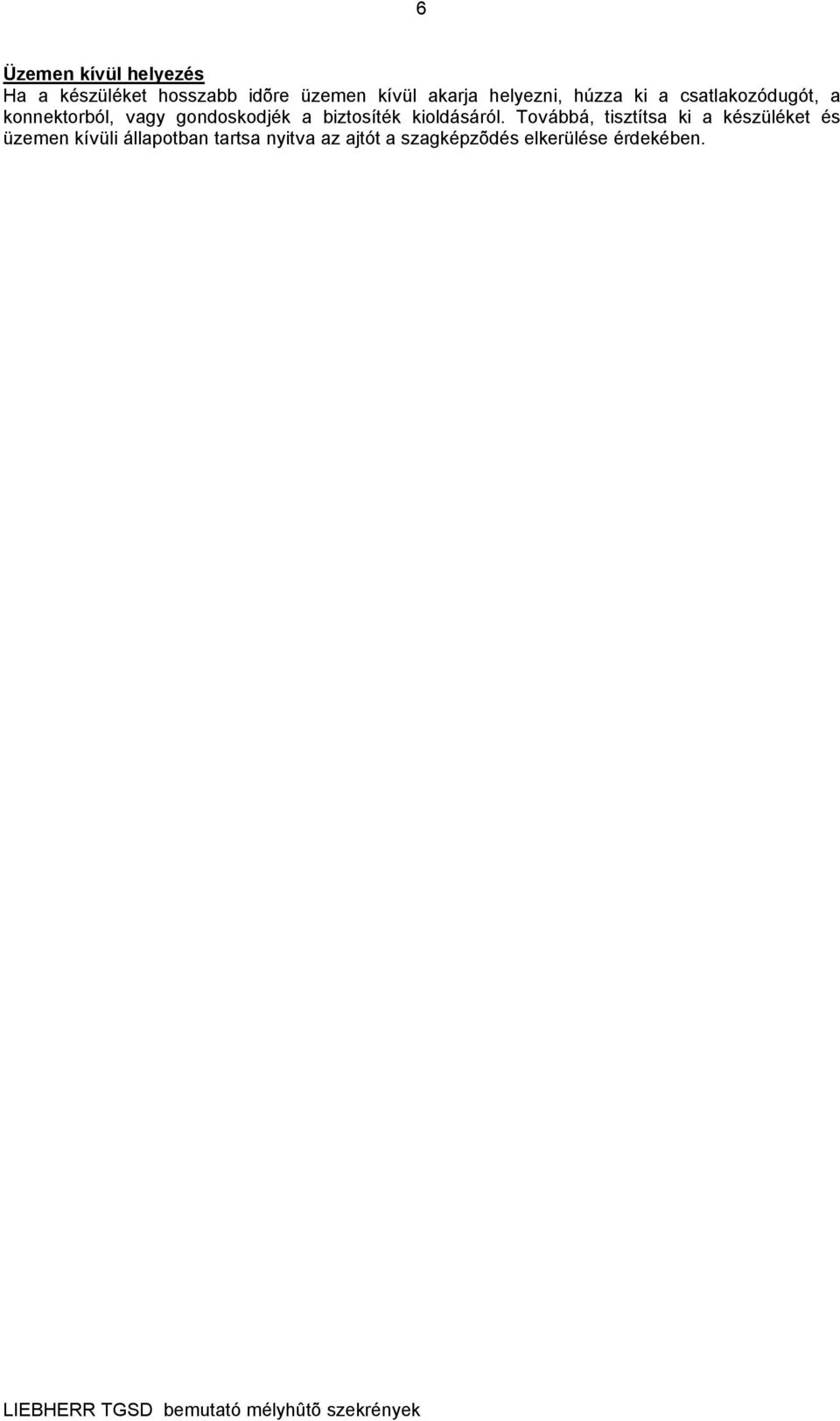

6 6 Üzemen kívül helyezés Ha a készüléket hosszabb idõre üzemen kívül akarja helyezni, húzza ki a csatlakozódugót, a konnektorból, vagy gondoskodjék a biztosíték kioldásáról. Továbbá, tisztítsa ki a készüléket és üzemen kívüli állapotban tartsa nyitva az ajtót a szagképzõdés elkerülése érdekében.
