MARTIGNANI B612 függesztett és vontatott permetezők

Átírás

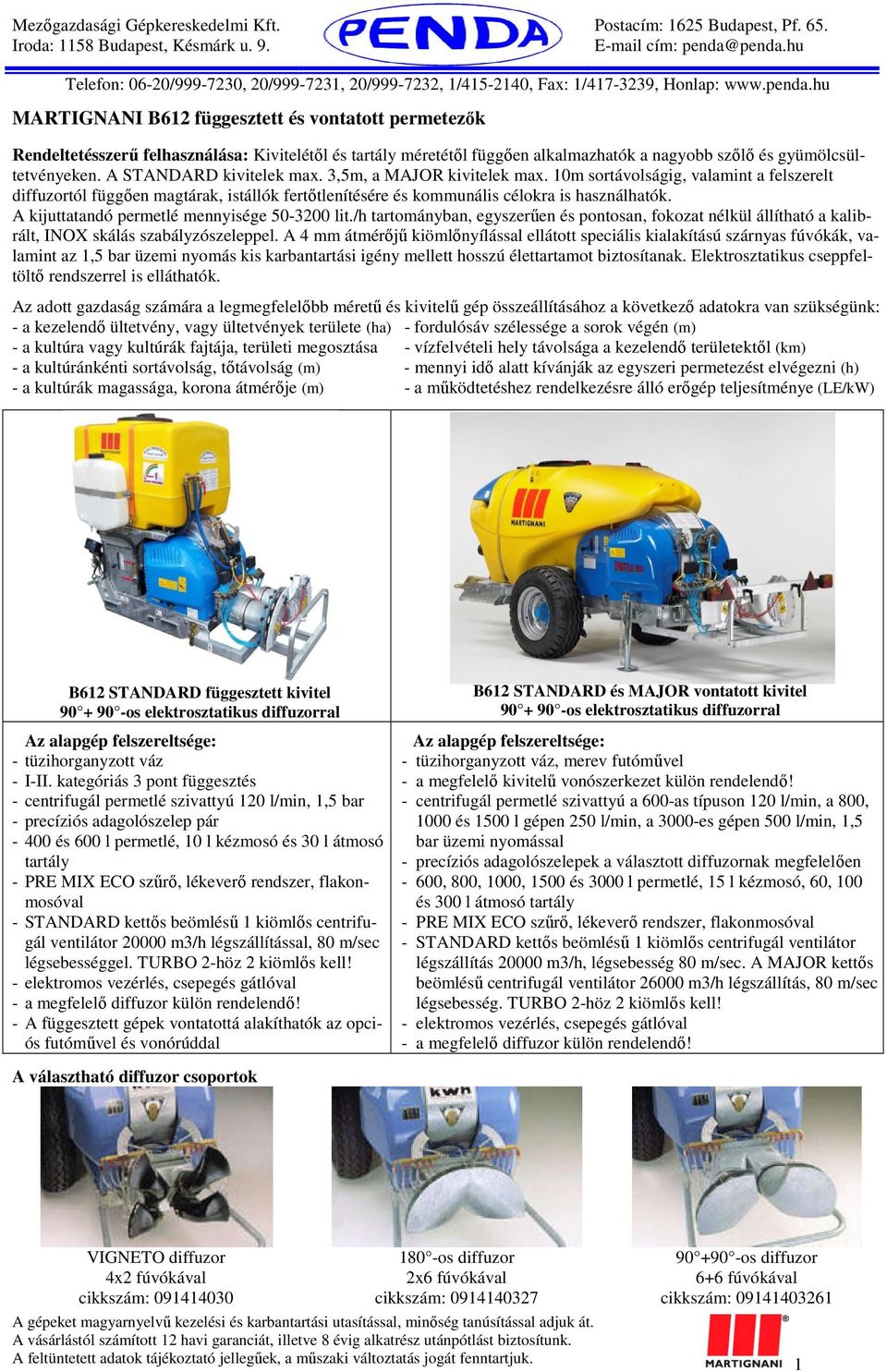

1 MARTIGNANI B612 függesztett és vontatott permetezők Rendeltetésszerű felhasználása: Kivitelétől és tartály méretétől függően alkalmazhatók a nagyobb szőlő és gyümölcsültetvényeken. A STANDARD kivitelek max. 3,5m, a MAJOR kivitelek max. 10m sortávolságig, valamint a felszerelt diffuzortól függően magtárak, istállók fertőtlenítésére és kommunális célokra is használhatók. A kijuttatandó permetlé mennyisége lit./h tartományban, egyszerűen és pontosan, fokozat nélkül állítható a kalibrált, INOX skálás szabályzószeleppel. A 4 mm átmérőjű kiömlőnyílással ellátott speciális kialakítású szárnyas fúvókák, valamint az 1,5 bar üzemi nyomás kis karbantartási igény mellett hosszú élettartamot biztosítanak. Elektrosztatikus cseppfeltöltő rendszerrel is elláthatók. Az adott gazdaság számára a legmegfelelőbb méretű és kivitelű gép összeállításához a következő adatokra van szükségünk: - a kezelendő ültetvény, vagy ültetvények területe (ha) - fordulósáv szélessége a sorok végén (m) - a kultúra vagy kultúrák fajtája, területi megosztása - vízfelvételi hely távolsága a kezelendő területektől (km) - a kultúránkénti sortávolság, tőtávolság (m) - mennyi idő alatt kívánják az egyszeri permetezést elvégezni (h) - a kultúrák magassága, korona átmérője (m) - a működtetéshez rendelkezésre álló erőgép teljesítménye (LE/kW) B612 STANDARD függesztett kivitel os elektrosztatikus diffuzorral Az alapgép felszereltsége: - tüzihorganyzott váz - I-II. kategóriás 3 pont függesztés - centrifugál permetlé szivattyú 120 l/min, 1,5 bar - precíziós adagolószelep pár és 600 l permetlé, 10 l kézmosó és 30 l átmosó tartály - PRE MIX ECO szűrő, lékeverő rendszer, flakonmosóval - STANDARD kettős beömlésű 1 kiömlős centrifugál ventilátor m3/h légszállítással, 80 m/sec légsebességgel. TURBO 2-höz 2 kiömlős kell! - elektromos vezérlés, csepegés gátlóval - a megfelelő diffuzor külön rendelendő! - A függesztett gépek vontatottá alakíthatók az opciós futóművel és vonórúddal A választható diffuzor csoportok B612 STANDARD és MAJOR vontatott kivitel os elektrosztatikus diffuzorral Az alapgép felszereltsége: - tüzihorganyzott váz, merev futóművel - a megfelelő kivitelű vonószerkezet külön rendelendő! - centrifugál permetlé szivattyú a 600-as típuson 120 l/min, a 800, 1000 és 1500 l gépen 250 l/min, a 3000-es gépen 500 l/min, 1,5 bar üzemi nyomással - precíziós adagolószelepek a választott diffuzornak megfelelően - 600, 800, 1000, 1500 és 3000 l permetlé, 15 l kézmosó, 60, 100 és 300 l átmosó tartály - PRE MIX ECO szűrő, lékeverő rendszer, flakonmosóval - STANDARD kettős beömlésű 1 kiömlős centrifugál ventilátor légszállítás m3/h, légsebesség 80 m/sec. A MAJOR kettős beömlésű centrifugál ventilátor m3/h légszállítás, 80 m/sec légsebesség. TURBO 2-höz 2 kiömlős kell! - elektromos vezérlés, csepegés gátlóval - a megfelelő diffuzor külön rendelendő! VIGNETO diffuzor 4x2 fúvókával cikkszám: os diffuzor 2x6 fúvókával cikkszám: os diffuzor 6+6 fúvókával cikkszám: A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 1

2 90 + csődiffuzor (kiegészítés a 90 -os diffuzorhoz) 6+4 fúvókával cikkszám: MULTI-FLOW VIGNETO diffuzor 10x2 fúvókával cikkszám: MULTI FLOW FRUTTETO diffuzor 8x2 fúvókával cikkszám: VIVAIO csődiffuzor 8+2x2 fúvókával cikkszám: TURBO 2 diffuzor TWIN Multi FLOW diffuzor 14x2 fúvókával DUO WING JET diffuzor 8x2 fúvókával COGNAC CALFORNIA diffuzor COGNAC FRANCIA diffuzor TURBO 3/2 diffuzor TURBO 3 diffuzor 24x2 fúvókával TURBO 4 diffuzor 8x6 fúvókával ALBATROS szántóföldi diffuzor 16x2 fúvókával ALBATROS MAIS diffuzor 5x6 fúvókával Elektrosztatikus csepp feltöltő minden diffuzor fajtára rendelhető. A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 2

3 A MARTIGNANI elektrosztatikus csepp feltöltő rendszere jelentősen csökkenti a kijuttatott permetlé elsodródását. Az ellentétes töltések vonzását kihasználva javul a fedettség, így lehetővé válik a nagyobb munkasebesség és a csökkentett szer mennyiség felhasználás, időt és költséget takarítva meg a gazdának. Műszaki adatok B612 STANDARD (1 kiömlős Standard ventilátorral) FÜGGESZTETT Cikkszám Típus Permetlétartály űrtartalma (l) Teljesítményigény (LE) A gép hossza os diff. (cm) A gép hossza VIGNETO diff. (cm) A gép hossza 180 -os diff. (cm) A gép szélessége (cm)* / / / / A gép magassága (cm)* / / / / Önsúly (kg)* Abroncs méret /70 R15 260/70 300/80 500/50 R15.3 R15 R17 B612 MAJOR (1 kiömlős Major ventilátorral) Cikkszám Típus Permetlétartály űrtartalma (l) Teljesítményigény (LE) (az erőátvitel max. 120 LE-ig terhelhető) A gép hossza os diff. (cm) A gép hossza VIGNETO diff.(cm) A gép hossza 180 -os diff. (cm) A gép szélessége (cm)* 120/ / / / A gép magassága (cm)* 145/ / / / Önsúly (kg)* Abroncs méret 225/70 R15 260/70 R /80 R15 500/50 R17 A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 3

4 B612 STANDARD TURBO 2 (2 kiömlős Standard ventilátorral) FÜGGESZTETT Cikkszám Típus Permetlétartály űrtartalma (l) Teljesítményigény (LE) A gép hossza os diff. (cm) A gép hossza VIGNETO diff. (cm) A gép hossza 180 -os diff. (cm) A gép szélessége (cm)* / / / / A gép magassága (cm)* / / / / Önsúly (kg)* Abroncs méret /70 R15 260/70 300/80 500/50 R15.3 R15 R17 B612 MAJOR TURBO 2 (2 kiömlős Major ventilátorral) Cikkszám Típus Permetlétartály űrtartalma (l) Teljesítményigény (LE) (az erőátvitel max. 120 LE-ig terhelhető) A gép hossza os diff. (cm) A gép hossza VIGNETO diff.(cm) A gép hossza 180 -os diff. (cm) A gép szélessége (cm)* 120/ / / / A gép magassága (cm)* 145/ / / / Önsúly (kg)* Abroncs méret 225/70 R15 260/70 R /80 R15 500/50 R17 Ajánlott gép összeállítások: B612 STANDARD FÜGG. 400 l alapgép, VIGNETO diffuzor, gyorstöltő szerelvény, kardán, elektromos B612 STANDARD FÜGG. 600 l alapgép, os diffuzor, gyorstöltő szerelvény, kardán, elektromos B612 STANDARD VONT. 600 l alapgép, VIGNETO diffuzor, gyorstöltő szerelvény, kardán, elektromos NINCS!!!! B612 STANDARD VONT. 800 l alapgép, os diffuzor, gyorstöltő szerelvény, kardán, elektromos B612 STANDARD VONT l alapgép, os diffuzor, gyorstöltő szerelvény, kardán, elektromos B612 STANDARD VONT l alapgép, os diffuzor, gyorstöltő szerelvény, kardán, elektromos B612 STANDARD VONT l alapgép, os diffuzor, gyorstöltő szerelvény, kardán, elektromos B612 MAJOR VONT. 600 l alapgép, os diffuzor, gyorstöltő szerelvény, kardán, elektromos NINCS!!!! B612 MAJOR VONT. 800 l alapgép, os diffuzor, gyorstöltő szerelvény, kardán, elektromos B612 MAJOR VONT l alapgép, os diffuzor, gyorstöltő szerelvény, kardán, elektromos B612 MAJOR VONT l alapgép, TURBO 2 2x90 +2x70 -os diffuzor 1000mm tornyon, gyorstöltő szerelvény, kardán, elektromos B612 MAJOR VONT l alapgép, TURBO 2 2x90 +2x70 -os diffuzor 1000mm tornyon, gyorstöltő szerelvény, kardán, elektromos A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 4

5 B612 STANDARD és MAJOR permetezők opciós kiegészítői (csak a géppel együtt rendelhető) Vontatottá alakító készlet kerekes traktorhoz (tengely, 1 pár kerékkel), (függesztett kivitelekhez) Gyorstöltő tömlőszerelvény (függesztett kivitelekhez) Kardántengely ( A6 80cm), (függesztett kivitelekhez) Közúti világítás készlet (függesztett kivitelekhez) AR 160 membrán szivattyú műa. szűrő és léforgató rendszerrel flakonmosó nélkül (160 l/min 20 bar) Centrifugál szivattyú INOX 40, felszívó, inox szűrő és léforgató, flakonmosó (120 l/min) 600 l gépre Centrifugál szivattyú INOX 50, felszívó, inox szűrő és léforgató, flakonmosó (250 l/min) 600 l gépre Centrifugál szivattyú. INOX 50, felszívó, inox szűrő és léforgató, flakonmosó (250 l/min) 1000 l gépre Centrifugál szivattyú. INOX 50, felszívó, inox szűrő és léforgató, flakonmosó (250 l/min) 1500 l gépre Centrifugál szivattyú. INOX 70, felszívó, inox szűrő és léforgató, flakonmosó (500 l/min) 3000 l gépre Elektromos távvezérlő csepegés gátlóval, 2 szakaszos (függesztett kivitelekhez) TURBO 2 elektromos távvezérlő csepegés gátlóval, 4 szakaszos (függesztett kivitelekhez) Elektromos távvezérlő csepegés gátlóval, 2 szakaszos (vontatott kivitelekhez) TURBO 2 elektromos távvezérlő csepegés gátlóval, 4 szakaszos (vontatott kivitelekhez) Elektromos távvezérlés BRAVO 180 számítógéppel, csepegés gátlóval, 2 szakaszos VIGNETO diffuzor (függ. és vont. gépekre) VIGNETO diffuzor elektrosztatikával (függ. és vont. gépekre) (vont. kivitelekhez) TURBO 2 elektr. távvez. BRAVO 180 számítógéppel, csepegés gátlóval, 5 szakaszos (vont. kivitelekhez) os diffuzor fém, horganyzott, 12 db fúvókával (függ. és vont. gépekre) os diffuzor elektrosztatikával, fém, horganyzott, 12 db fúvókával (függ. és vont. gépekre) és 90 -os diffuzor pár, fém, horganyzott, 12 db fúvókával (függ. és vont. gépekre) és 90 -os diffuzor elektrosztatikával, fém, horganyzott, 12 db fúvókával (függ. és vont. gépekre) Csődiffuzor Ø150mm, fém, horganyzott 4 db fúvókával (függ. és vont. gépekre) Csődiffuzor Ø150mm elektrosztatikával, fém, horganyzott 4 db fúvókával (függ. és vont. gépekre) Csődiffuzor Ø200mm, fém, horganyzott 6 db fúvókával (függ. és vont. gépekre) Csődiffuzor Ø200mm elektrosztatikával, fém, horganyzott 6 db fúvókával (függ. és vont. gépekre) Hosszabbító diffuzorhoz fém, horganyzott (függ. és vont. gépekre) Hidraulikus mozgató egység 70 és 90 -os, ill. csődiffuzorhoz 30 -ban forgatható a diffuzor pár (függ. és vont. gépekre) Elforgatható hidraulikus mozgató egység, 2 munkahengerrel A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 5

6 MULTI-FLOW VIGNETO diffuzor (függ. és vont. gépekre) MULTI-FLOW VIGNETO diffuzor elektrosztatikával (függ. és vont. gépekre) MULTI-FLOW FRUTTETO diffuzor (függ. és vont. gépekre) MULTI-FLOW FRUTTETO diffuzor elektrosztatikával (függ. és vont. gépekre) VIVAIO hidraulikusan állítható csődiffuzor kukoricára, csemetekertbe, lejtős szőlő ültetvénybe (függ. és vont. gépekre) VIVAIO hidraulikusan állítható csődiffuzor elektrosztatikával, kukoricára, csemetekertbe, lejtős szőlő ültetvénybe (függ. és vont. gépekre) TURBO 2 magasító készlet 300 mm toronyelem, 90 -os könyök, támasztószerkezet TURBO 2 magasító készlet 500 mm toronyelem, 90 -os könyök, támasztószerkezet TURBO 2 magasító készlet 750 mm toronyelem, 90 -os könyök, támasztószerkezet TURBO 2 magasító készlet 1000 mm toronyelem, 90 -os könyök, támasztószerkezet TURBO 2 magasító készlet 1250 mm toronyelem, 90 -os könyök, támasztószerkezet TURBO 2 magasító készlet 1500 mm toronyelem, 90 -os könyök, támasztószerkezet TURBO 2 teleszkópos mozgató elem 4200mm TURBO 2 teleszkópos mozgató elem 5700mm TURBO 2 diffuzor csoport 6 db fúvókával TURBO 2 elektrosztatikus diffuzor csoport 6 db fúvókával TURBO 2 NOCI diffuzor TURBO 2 elektrosztatikus NOCI diffuzor TURBO 2 STANDARD NOCI diffuzor adagoló nélkül TURBO 2 STANDARD elektrosztatikus NOCI diffuzor adagoló nélkül TURBO 2 90 könyökelem TURBO 2 30cm toronyelem TURBO 2 50cm toronyelem TURBO 2 75cm toronyelem TURBO 2 100cm toronyelem TURBO 2 125cm toronyelem TURBO 2 150cm toronyelem MAJOR ventilátor min. 90LE traktorhoz (vont. gépekre) Szemes vonórúd (függ. és vont. gépekre) Csuklós vonórúd vonószemmel, hidraulikus blokkolással (vont. gépekre) /70-15 kerék 600/1000 l modellekhez (vont. gépekre) / kerékpár 600/1000 l modellekhez (vont. gépekre) / kerékpár 1500/2000 l modellekre (vont. gépekre) /55-16 kerékpár széles (vont. gépekre) R400/ kerékpár nagyméretű (vont. gépekre) A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 6

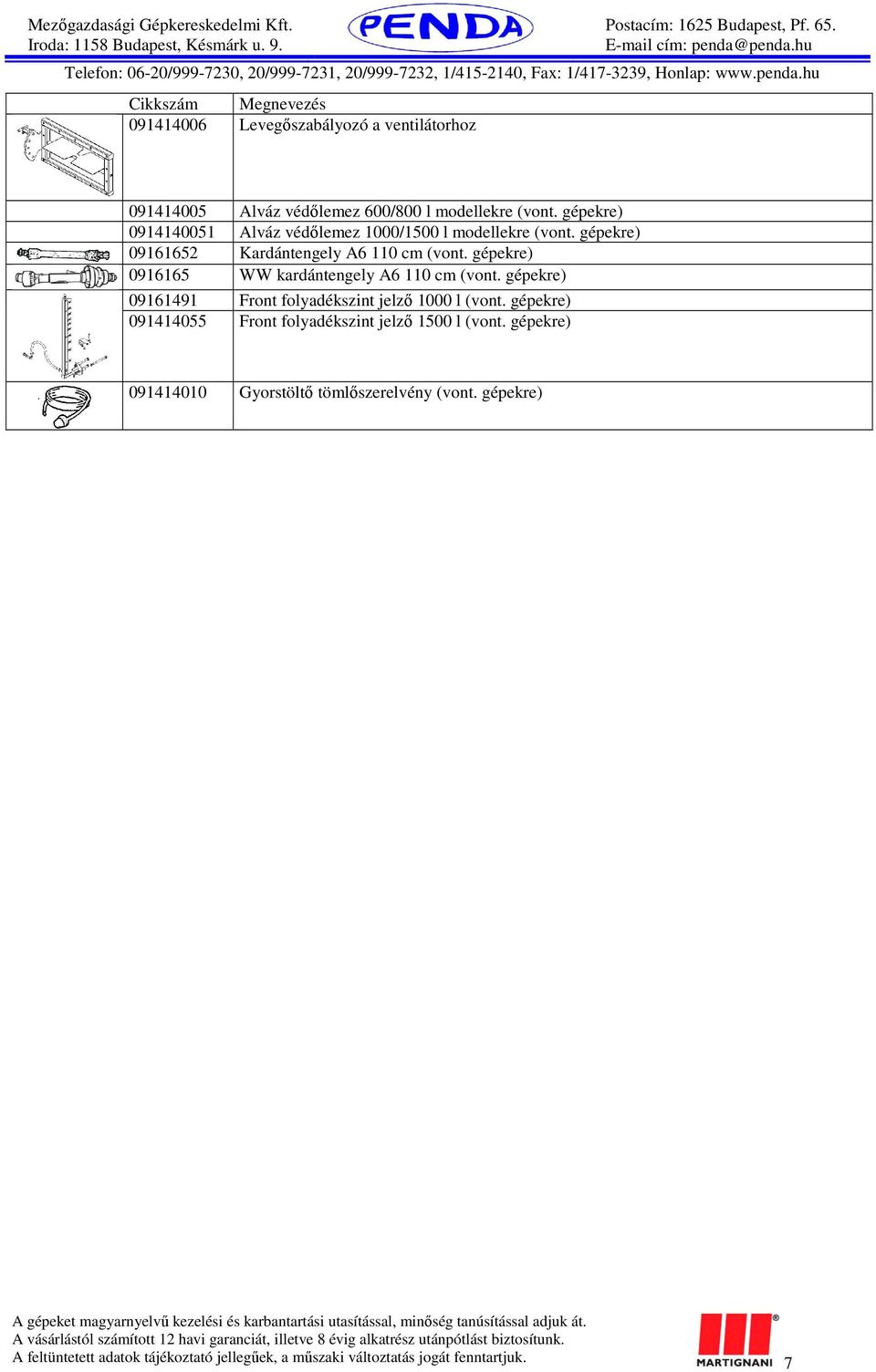

7 Levegőszabályozó a ventilátorhoz Alváz védőlemez 600/800 l modellekre (vont. gépekre) Alváz védőlemez 1000/1500 l modellekre (vont. gépekre) Kardántengely A6 110 cm (vont. gépekre) WW kardántengely A6 110 cm (vont. gépekre) Front folyadékszint jelző 1000 l (vont. gépekre) Front folyadékszint jelző 1500 l (vont. gépekre) Gyorstöltő tömlőszerelvény (vont. gépekre) A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 7
