1 ÉRTESÍTŐ 2007/3. SZÁM TARTALOM Utasítások 29/2007. (MÁV-START Értesítő 3.) VIG. sz. utasítás: VMAEF jegykiadó gép felhasználói kézikönyv... 34/2007. (MÁV-START Értesítő 3.) VIG. sz. utasítás: A MÁV START Zrt. által az utazóközönség részére biztosított üzletpolitikai kedvezmények szabályozása... 36/2007. (MÁV-START Értesítő 3.) VIG. sz. utasítás: Végrehajtási utasítás a belföldi és nemzetközi menetjegyek kezeléséhez... 39/2007. (MÁV-START Értesítő 3.) VIG. sz. utasítás: A GIR rendszer jogosultságainak szabályozása... Oldal

2 2 ÉRTESÍTŐ Utasítások 29/2007. (MÁV-START Értesítő 3.) VIG. sz. utasítás VMAEF jegykiadó gép felhasználói kézikönyv 1.0 AZ UTASÍTÁS CÉLJA Az utasítás célja meghatározni a VMAEF típusú jegykiadó gép kezelésére és a leszámolásra vonatkozó szabályokat. 2.0 HATÁLY- ÉS FELELŐSSÉG MEGHATÁRO- ZÁSA 2.1 Az utasítás hatálya Jelen utasítás hatálya kiterjed a MÁV-START Zrt. menetjegy értékesítési, információadási, ellenőrzési, el- és leszámolási valamint ügyfélszolgálati tevékenységet végző munkavállalókra. 2.2 Az utasítás kidolgozásáért és karbantartásáért felelős A MÁV-START Zrt. vezetője. 3.0 FOGALMAK MEGHATÁROZÁSA VMAEF jegykiadó gép: viszonylati jegykiadó gép Gyűjtőgép: állomási gyűjtőgép, kontingenstároló vagy közvetítő PC IP kapcsolat: gyűjtőgép nélküli hálózati kapcsolat Megállító jel: nyomdailag előállított jegyalap-tekercs szelvényeit elválasztó jel (blackmark) UPS: szünetmentes áramforrás Speciális hálózati csatlakozó aljzat: a jegykiadó gép, a monitor és a nyomtató UPS-hez történő csatlakoztatásához DATA-PRESS: DATA-PRESS Ipari és Szolgáltató Szövetkezet, üzemeltető 4.0 VMAEF JEGYKIADÓ GÉP KEZELÉSÉRE ÉS AZ EL- ÉS LESZÁMOLÁSRA VONATKOZÓ SZABÁLYOK 4.1 A VMAEF jegykiadó gép részei és használata A VMAEF jegykiadó gép részei: jegykiadó gép, nyomtató, billentyűzet, monitor, szünetmentes áramforrás. 1. ábra

3 ÉRTESÍTŐ 3 1. VGA csatlakozó: a monitor csatlakoztatásához, 2. Ethernet csatlakozó: az IP alapú helyi hálózat vagy közvetlen IP csatlakoztatáshoz, 3. USB csatlakozó: 1 a PREH billentyűzet csatlakoztatásához, 4. USB csatlakozó: 2 tartalék, 5. D 25 csatlakozó a régi helyi hálózat és a nyomtató, IP-s kapcsolat esetén csak nyomtató csatlakoztatásához, L1) Piros színű LED, a gyűjtőgéppel való kapcsolat kijelzéséhez (kapcsolat esetén pirosan villog) L2) Fehér színű LED, a gyűjtőgéppel való kapcsolat kijelzéséhez (kapcsolat esetén zölden villog). 4.2 A billentyűzet használata A jegykiadó gép a szünetmentes áramforráson keresztül a 220 V/50 Hz-hez csatlakoztatva üzemel és végzi el a kezelő (a pénztárkezelő, ellenőrzésre kötelezett, stb.) közreműködésével a meghatározott feladatokat. A jegykiadó gépet csak a szünetmentes áramforrással együtt szabad üzemeltetni. A Speciális hálózati csatlakozó aljzathoz kell csatlakoztatni, a jegykiadó gépet, a monitort és a nyomtatót, majd a csatlakozó aljzat kábelét az UPS-hez. A csatlakozó aljzat biztosítja az eszközök egyszerre történő áramellátását, illetve áramtalanítását is. A jegykiadó gépet és a monitort a videó kábellel, a nyomtatót a jegykiadó géppel a nyomtató kábellel kell egymáshoz csatlakoztatni. 2. sz. ábra A viszonylatok megadása, illetve a gyorsabb kezelés érdekében a VMAEF egy új, PREH billentyűzettel rendelkezik (továbbiakban: billentyűzet), melyen az irodai billentyűkön kívül, illetve helyett speciális funkció billentyűk találhatók. A MAEF régi billentyűzetével a program nem kezelhető. A kezelőazonosítót a bekapcsolás

4 4 ÉRTESÍTŐ előtt kell beilleszteni a gép előoldalán levő csatlakozó helyre, a kódszámot az új billentyűzeten kell megadni A billentyűkön megjelenő betűk, számok, egyéb jelek kezelése A kis és nagy betűknek, egyéb írásjeleknek az adatok megadásánál nincs jelentősége, ezért a Shift billentyűk funkciója inaktív. A F1-F12 funkció billentyűknek a WINDOWS ban megszokottól eltérő funkciójuk van, melyek a billentyűkön és az alábbi táblázatban is megjelennek, illetve felsorolásra kerültek. Az Enter/Nyomtat billentyűnek két funkciója van, az első esetben a bevitt adatok rögzítése, elfogadása, a második esetben megszerkesztett jegy, helyjegy nyomtatása. A betűk és számok használata megegyezik az irodai billentyűzetnél megszokottal, az ettől eltérő a program használatához szükséges billentyűket és funkcióikat az alábbi táblázat tartalmazza. A billentyűk alapszíne általában fekete, az ettől eltérőeknél a szín zárójelben olvasható. Egy billentyűn több felirat is található, ezeket a táblázatban / jel választja el egymástól. 1. sor Billentyű Esc F1 F2/Ind.áll. F3/Útv.néz F4/Visszaút F5/Útv. szerk. F6/Eltérő útir. F7/Félhavi F8/Km öv. F9 F10 F11/Elővét F12 Ront. (piros) Ins Home PgUp Print Screen/Számla (fehér) TELERES (narancssárga) Pause/Előző Funkció Változtatás nélküli kilépés adatbeadáskor az ablakokból, Kilépés, Jegyszerkesztő maszkhoz való visszatérés (kivéve a helybiztosítást) Program verziószám megjelenítése Induló állomás megadása Útirány megtekintése Viszonylat megfordítása Útirány szerkesztése Eltérő útirányú menettérti szerkesztése Félhónap szerkesztése Övezetes jegy szerkesztése Nem működik Nem működik Elővételi dátum beállítása Nem működik Rontott jegy (azonnali rontás) Nem működik Nem működik Kurzorsáv mozgatása felfelé 10 sorral Nem működik TELERES használata Utolsó kinyomtatott menetjegy előhívása 2. sor 3. Billentyű Funkció A1 A13 Gyorsbillentyűk állomás megadásához (állomásonként változik!) Del Útvonalszerkesztésnél és állomási gyorsbillentyű megadásnál a megadott állomás törlése End Nem működik PgDn Kurzorsáv mozgatása lefelé 10 sorral

5 ÉRTESÍTŐ 5 3. Billentyű Funkció Spec. (piros) Speciális funkciók kiválasztása / /BKSZ (kék) BKSZ kiválasztása Díjmentesség megadása (a helybiztosításban) */Hely bizt. (szürke) Helybiztosítási maszk -/Pénz vissza Pénz visszaadás ablak kiválasztása/pótdíjmentesség megadása 3. sor 4. Billentyű Funkció Visszatörlés -/Pénz vissza Pénz visszaadás ablak kiválasztása/pótdíjmentesség megadása 4. sor 5. Billentyű Funkció / (tabulátor) Nem működik! Enter billentyű + (sárga) Egyszerre vásárolt jegyek összegzése/bkv napijegyek száma 5. sor 6. Billentyű Funkció (Caps Lock) Nem működik + (sárga) Egyszerre vásárolt jegyek összegzése/bkv napijegyek száma 6. sor 7. Billentyű Funkció (Shift) Nem működik, /? / ; Nem működik. / : Nem működik - / _ / * Nem működik (shift) Nem működik Kurzor mozgató nyíl (felfelé) Enter/Nyomtat (piros) Enter/Nyomtatás indítása 7. sor 8. Billentyű Funkció Ctrl Nem működik Alt Nem működik Szóköz A Þgyelmeztető üzenetek utáni folytatáshoz Alt Gr Nem működi Ctrl Nem működik Kurzormozgató nyíl (balra, lefelé, jobbra), ICR vonathoz Fedélzeti kártya jogosultság beállítása

6 6 ÉRTESÍTŐ 4.3 A jegykiadó gép rendeltetése A VMAEF jegykiadó géppel az alábbi feladatok végezhetők: belföldi helyi és közvetlen forgalmú menetjegyek, élőállat- és kerékpárjegyek, valamennyi havi- és félhavibérlet, BKSZ csatlakozó jegyek stb. nyomtatása, helyjegyek, pót- és helyjegyek, pótjegyek, Fedélzeti kártya (ICR, IC, IP stb) nyomtatása, menetjegyek kiadása elővételben, időadattal ellátva és időadat nélkül (érvényesség megjelölése nélküli jegykiadás), a Þzetett és a Þzetendő összeg közötti különbözet (utasnak visszajáró összeg) megállapítása, tévesen kinyomtatott menetjegyek gépi úton történő rontása és törlése a tárolt terhelő adatokból, a kinyomtatott menetjegyek értékének összesítése, bevételösszesítők készítése (a gép által kinyomtatott valamennyi jegy érték), a kinyomtatott menetjegyek értékének kezelőkulcsonkénti összesítése MÁV START és GYSEV bontásban, adatszolgáltatás a statisztikai feldolgozáshoz. A jegykiadó géppel csak a mellékletben felsorolt kódszámú menetjegyféleségek nyomtathatók ki. A menetjegyeken a VSZÜSZ ben előírt adatok és jelek jelennek meg nyomtatásban. A jegykiadó gépbe óra van beépítve, amely a pontos időt folyamatosan mutatja. Az óra által mutatott időadat (év, hó, nap, óra, perc) jelenik meg nyomtatáskor a menetjegyen és az összesítőkön. 4.4 Jegyalap-tekercs használata, kezelése A menetjegyek, a Rontott jegyek, a NYITÓ,- és a ZÁRÓ BEVÉTELÖSSZESÍTŐ készítéséhez (nyomtatásához) a mintaszámú Jegyalap-tekercs pénztári hőnyomtatóhoz nyomtatványt kell használni. A jegyalaptekercseket a pénztárkezelőnek a P. 5. sz. Utasítás előírásainak megfelelően kell megrendelni, megőrizni, és a szükségletnek megfelelően kell felhasználni. A jegyalap-tekercsben a megállítójelek között a szelvények hossza 101,6 mm. 4.5 Speciális párnafesték a hőpapír alapú jegyalaptekercshez A hőpapír alapú jegyalap-tekercshez speciális, gyorsan száradó párnafestéket kell használni. A speciális párnafestékhez, külön festékpárna szükséges és festékhígító. A speciális párnafestéket az alábbi , vagy postai címen rendelhetik meg a szolgálati helyek: MÁVRES 1087 Budapest, Kerepesi út 2-6.(Jegyvizsgáló laktanya Tel.: 01/70-20). 4.6 Azonosító kulcsok használata, őrzése A jegykiadó gép a rendeltetésszerű feladatok ellátását (menetjegy nyomtatás stb.) csak a kezelőazonosító kulcs alkalmazásával teszi lehetővé. Az állomásnak annyi kezelőazonosító kulcsot biztosít az üzemeltető, ahány pénztár működése engedélyezett, valamint korlátozott számú tartalékkulcsot. Az azonosító kulcsoknak nincs másodkulcsa. Valamennyi kezelőazonosító kulcs alkalmas a szolgálati helyhez rendelt összes jegykiadó gépen történő munkavégzésre. Az ellenőrzésre kötelezetteket szükség szerint az üzemeltető látja el ellenőrzőazonosító kulccsal, amely több szolgálati helyen is használható. A jegykiadó gép műszaki állapotának ellenőrzésére külön műszaki azonosító kulcs szolgál. A jegykiadó gép előoldalán van az azonosító kulcsok behelyezésére szolgáló azonosító csatlakozó Kezelőazonosító kulcsok nyilvántartása, kezelése Az ellenőrzésre kötelezettnek a kezelőazonosító kulcsok átadásával, visszavételével, valamint a használaton kívüli kezelőazonosító kulcsok őrzésével kapcsolatban a P. 5. sz. Utasításban előírtak szerint kell eljárnia. A pénztárkezelők részére kiadott kezelőazonosító kulcsokról folyamatos számozással, nyilvántartást kell vezetni az alábbi rovatokkal: nyilvántartási szám, a kezelőazonosító kulcs száma, a pénztár száma, a pénztárkezelő neve, a kiadás-visszavétel dátuma, az aktuális MÁV START GYSEV terhelés gépenként, átadó/átvevő aláírása. A tartalékkulcsokat a másodkulcs őrzésével megbízott pénztárellenőrzésre kötelezettnek kell őriznie. A pénztárkezelőnek az átvett kezelőazonosító kulcsot gondosan meg kell őriznie úgy, hogy ahhoz más, illetéktelen személy hozzá ne férhessen. Ha a pénztárkezelő a pénztár helyiségből eltávozik, a jegykiadó gépet őrizetlenül hagyja, a gépből az azonosító kulcsot ki kell vennie, és biztonságos lehetőleg a pénz és érték megőrzésre biztosított helyen kell őriznie. A pénztárkezelő a kezelőazonosító kulcs elveszéséből vagy jogtalan használatából eredő károkért teljes anyagi és munkajogi felelősséggel tartozik. Szolgálat befejezése után a kezelőazonosító kulcs nem vihető el a szolgálati helyről, azt a váltópénz mellett az érték megőrzésére biztosított helyen kell tárolni.

7 ÉRTESÍTŐ Ellenőrzőazonosító kulcs Az ellenőrzőazonosító kulcsot az ellenőrzésre kötelezettnek kell őrizni, és a jelen Utasításban előírtak szerint használni. Az ellenőrzőazonosító kulcsokat a kulcsnyilvántartásban szintén be kell vezetni. Az ellenőrzőazonosító kulccsal is nyomtatható menetjegy, de Érvénytelen felirattal Műszaki azonosító kulcs A műszaki azonosító kulccsal a jegykiadó gépek karbantartását végző üzemeltető munkavállalói rendelkeznek. 4.7 A jegykiadó gép üzemkész állapotba helyezése és kezelése A jegykiadó gép működéséhez műszak kezdéskor az áramellátás biztosítása érdekében először az UPS-t kell bekapcsolni, utána a hőnyomtatón lévő kapcsolót kell On állásba állítani, végül a jegykiadó gépet a hátoldalán található billenőkapcsolóval kell üzembe helyezni. A jegykiadó gép hálózati be- és kikapcsolása a gép hátoldalán lévő billenő kapcsolóval történik. A hálózatba történő bekapcsoláskor a jegykiadó gép előoldalán a PRINT jelű billentyű felett lévő led világító piros fénye a jegykiadó gép bekapcsolt állapotát jelzi. A monitor bekapcsolását az előoldalán található kapcsológomb benyomásával kell végezni. A kapcsológomb megnyomására a gomb mellett lévő led folyamatos zöld fénnyel világít. A jegykiadó gépet készenléti állapotba helyezni csak akkor szabad, ha a nyomtatóban a nyomtatáshoz szükséges jegyalap-tekercs behelyezésre került. A jegykiadó géppel pedig nyomtatást csak akkor lehet végezni, ha a nyomtatáshoz szükséges sorszámozott jegyalap-tekercs a nyomtatóban el van helyezve Nyomtató kezelése A hőnyomtatót az Off/On gombbal lehet be-, illetve kikapcsolni. Bekapcsolt állapotban a Power felirat mellett a led zöld fénnyel világít. Amennyiben a nyomtatóban nincs papír, vagy ha a fedele nyitva van, az ERROR felirat alatti piros led villog. Amennyiben a hőnyomtatót nem kapcsolta be a pénztárkezelő, akkor a kódszám megadása után a következő szöveg jelenik meg a képernyő alján: Nyomtató kommunikációs hiba! 9. sz. ábra A szöveg a nyomtató bekapcsolásáig folyamatosan látható. Amennyiben bizonylat adatainak rögzítése után sem került bekapcsolásra a nyomtató, az alábbi hibaüzenet jelenik meg: Nem sikerült a pénztárt megnyitni! Nyomtató nem válaszol! NYOMJA MEG A SZÓKÖZ BILLENTYŰT! 10. sz. ábra A szóközbillentyű kezelésére a rendszer leáll Hőpapír befűzése A nyomtató tetején jobb oldalon levő csúcsával lefelé mutató háromszöggel (") megjelölt gomb megnyomásával lehet a nyomtató fedelét kinyitni, és a fedél erőteljes lenyomásával lehet azt lezárni. A hőpapír tekercsről a nyitó- és záró sorszámot tartalmazó zárócímkéket el kell távolítani és a tekercset a nyomtatóba kell helyezni, a nyomtató belső felületén látható ábra szerint. A hőpapír befűzése után ha a hőpapír vége kilátszik, illetve ha nem látható, akkor is a nyomtató minden esetben beállítja a jegyalap-tekercset a következő megállító jelhez úgy, hogy az első szelvényt üresen levágja, erre semmit nem nyomtat. A jegyeket, illetve kinyomtatott bizonylatokat a nyomtató automatikusan elvágja a megállító jelnél. A hőpapír fogyását a nyomtató automatikusan felügyeli és a tekercs utolsó szelvénye előtt az alábbi üzenet jelenik meg. Kevés a bizonylat! NYOMJA MEG A SZÓKÖZ BILLENTYŰT! 11. sz. ábra Az új tekercs befűzését a jegykiadó gép és a nyomtató bekapcsolt állapotában kell elvégezni. A képernyőn az alábbi üzenet jelenik meg: Bizonylatcsere NYOMJA MEG A SZÓKÖZ BILLENTYŰT! 12. sz. ábra Amennyiben a nyomtatóban nincs papír, vagy a nyomtató fedele nyitva van, a képernyőn a Nyomtató nyitva, vagy kifogyott a papír! 13. sz. ábra

8 8 ÉRTESÍTŐ üzenet jelenik meg, ebben az esetben nem lehet a nyomtatási parancsot kiadni mindaddig, amíg papír befűzése, illetve nyomtató bekapcsolása meg nem történik. A nyomtató által kinyomtatott jegyeket el kell távolítani a nyomtatóból, mert ha több jegy összegyűlik, akkor azok visszacsúszhatnak a nyomtató vágókéséhez, amely emiatt nem tudja megfelelően elvágni a jegyeket és meghibásodást okozhat. Papír elakadása esetén a nyomtatót ki- és be kell kapcsolni. Amennyiben ennek hatására sem lesz a nyomtató üzemképes, az üzemeltetővel kell felvenni a kapcsolatot Nyomtató hálózati csatlakoztatása Amennyiben a műszak kezdésekor a nyomtató hálózati csatlakozója ki van húzva a kódszám megadása után a következő szöveg jelenik meg a képernyő alján: Nyomtató kommunikációs hiba! 14. sz. ábra A dátum, idő és jegyalap-tekercs adatainak megadása után a következő üzenet jelenik meg: Nem sikerült a pénztárt megnyitni! Nyomtató nem válaszol! Nyomja meg a Szóköz billentyűt! Nyomtató kommunikációs hiba! 15. sz. ábra A hálózati kábel csatlakoztatása után a nyomtató egy üres bizonylatot ad ki. A képernyőn az alábbi üzenet jelenik meg, és a szóközbillentyű kezelésére a rendszer leáll. Bizonylatcsere NYOMJA MEG A SZÓKÖZ BILLENTYŰT! 16. sz. ábra Jegyszerkesztés közben, amennyiben a nyomtató hálózati csatlakozója, illetve a nyomtató kábel ki van húzva, vagy a nyomtató meghibásodása esetén az alábbi üzenet jelenik meg a képernyőn. Nyomtatás közbeni hiba! Rontott jegy! Nyomja meg a Szóköz billentyűt! Nyomtató kommunikációs hiba! A hálózati, illetve nyomtató kábel csatlakoztatás helyreállítása után a nyomtató egy üres szelvényt ad ki, vagy a megkezdett jegy nyomtatását fejezi be, de nem mindig a teljes adattartalommal, és az alábbi üzenet jelenik meg: Bizonylatcseréhez NYOMJA MEG A SZÓKÖZ BILLENTYŰT! 18. sz. ábra Bizonylatcsere adatainak megadása után kiadja a megkezdett jegyszelvényt és a PAPÍRCSERE BIZONYLAT ot. Ezután a program visszatér a jegyszerkesztő maszkhoz. Az ilyen jegyek esetében nem szabad az azonnali rontást alkalmazni, mert a Ront billentyű kezelésére, az alábbi üzenet jelenik meg: A menetjegy nem rontható! NYOMJA MEG A SZÓKÖZ BILLENTYŰT! Nyomtató kommunikációs hiba! 19. sz. ábra A szóközbillentyű kezelésére a program visszatér a jegyszerkesztésbe, jegykiadás folytatható Nyomtató csatlakoztatás hibája Ha a nyomtató csatlakozó-kábel nincs csatlakoztatva, az alábbi üzenet jelenik meg: Nyomtató kommunikációs hiba! 20. sz. ábra A jegyalap-tekercs adatainak megadása után az alábbi üzenet jelenik meg: Nem sikerült a pénztárt lezárni Nyomtató nem válaszol! Nyomja meg a Szóköz billentyűt! Nyomtató kommunikációs hiba! 21. sz. ábra Műszak közben, amennyiben a nyomtató csatlakozás megszűnik, a nyomtatási parancs kiadása után az alábbi üzenet jelenik meg: 17. sz. ábra

9 ÉRTESÍTŐ 9 Nyomtatás közbeni hiba! Rontott jegy! Nyomja meg a Szóköz billentyűt! Nyomtató kommunikációs hiba! 22. sz. ábra Nem sikerült a pénztárt lezárni! Hibakód: 98H Nyomja meg a Szóköz billentyűt! 23. sz. ábra Ha nem csatlakoztatjuk a nyomtató kábelt, a program a jegyszerkesztő maszkhoz tér vissza. A képernyő alján továbbra is megjelenik az alábbi üzenet: Nyomtató kommunikációs hiba! 24. sz. ábra A kapcsolat helyreállítása és a szóköz billentyű kezelésére a program visszalép a jegyszerkesztő maszkra. Újabb jegyszerkesztés és nyomtatási parancs kiadása után a hibaüzenet eltűnik. 4.8 Jegykiadó gép bekapcsolás A jegykiadó gép bekapcsolásakor a program betöltési folyamatának üzenete jelenik meg. KÉREM VÁRJON A BETÖLTÉS FOLYAMATBAN *****0% 25. sz. ábra A jegykiadó gépnek a hátlapon lévő billenőkapcsolóval történt készenléti állapotba helyezése után a nyomtató a jegyalap-tekercset automatikusan továbbítja, és ezzel egy időben a képernyőn megjelenik a KÓDSZÁM felirat, valamint a négyzet alakú kurzor jel. KÓDSZÁM:. [+] Kedd 11:20: sz. ábra A kurzor jel készenléti állapotban a képernyőn állandóan látható és az adatbevitelnek megfelelően mozog. A KÓDSZÁM felirat megjelenésekor a pénztárkezelőnek meg kell adnia a kezelőazonosító kulcs számát (pl.: 0672) Belépés a programba (Kódszám bevitele) A kezelőazonosító kulcs számának megadásakor a képernyőn fedő karakterek (pontok) jelennek meg. Abban az esetben, ha a pénztárkezelő a jegykiadó gépbe téves kezelőazonosító kulcsszámot adott meg, az eljárás a következő lehet: A kezelőazonosító kulcs számának (utolsó négy számjegy) valamelyik számjegyét az utolsó számjegy kivételével a pénztárkezelő tévesen adja meg, akkor a kurzor mozgató billentyű segítségével ( ) a helytelen számjegyek törölhetők. Ha szükséges, a korábban megadott valamennyi számjegy törölhető, a törlés többször is megismételhető, de csak akkor, ha az azonosító kulcs számának utolsó számjegyét még nem adták meg. Amennyiben a kezelőazonosító kulcs számának utolsó számjegye is megadásra került, a képernyőn a KÓD- SZÁM felirat megmaradása mellett megjelenik a KÓD- HIBA felirat. (A KÓDHIBA felirat a pénztárkezelővel azt közli, hogy a kezelőazonosító kódszámot a jegykiadó gépnek helytelenül adta meg). A KÓDHIBA megjelenése után a pénztárkezelő kétszer módosíthatja az azonosító kulcs számát az előzőekben leírtak a téves számjegyek törlésére vonatkozóak szerint. Ha a második vagy harmadik módosításnál a kezelőazonosító kulcs számának megadása helyes, a képernyőn a dátumra vonatkozó adatok jelennek meg. Amennyiben a pénztárkezelő a kezelőazonosító kulcs számát egymás után háromszor tévesen adta meg, a képernyőről a KÓDSZÁM felirat eltűnik, és a KÓDHIBA felirat marad meg. A kezelőazonosító kulcs számának egymás után háromszori téves megadása esetén a jegykiadó gép a kezelőazonosító kulcsot kizárja a gép üzemeltetéséből. Amennyiben a jegykiadó gépből az azonosító kulcsot (kezelő, ellenőrző) adatok nyomtatása közben kiveszik, vagy a helyéről elmozdul és a jegykiadó gép továbbra is áram alatt, marad, a jegykiadó gép az elkezdett műveleteket (menetjegyszerkesztés, bevétel összesítők) befejezi. Amennyiben a kezelőazonosító kulcs kivételre került és a jegykiadó gép a megkezdett nyomtatást befejezi, a képernyőn KÓDHIBA felirat jelenik meg. A további munkához (adatok nyomtatásához) a jegykiadó gépet a hátoldalán ki kell kapcsolni, a kezelőazonosító kulcsot be kell helyezni az azonosító csatlakozóba, majd a jegykiadó gépet be kell kapcsolni, és a kezelőazonosító kulcs számát meg kell adni. Ezt követően a képernyőn a menetjegyszerkesztéshez szükséges adatok jelennek meg.

10 10 ÉRTESÍTŐ A kódhiba megszüntetése A jegykiadó gépet a kizárt kezelőazonosítóval üzemkész állapotba helyezni csak az ellenőrzésre kötelezett birtokában lévő ellenőrzőazonosító kulcs használatával lehet. Az eljárás a következő: a jegykiadó gépet a hátlapon lévő billenő kapcsolóval ki kell kapcsolni, ki kell venni a kezelőazonosító kulcsot, be kell helyezni az ellenőrzőazonosító kulcsot, a jegykiadó gépet be kell kapcsolni (az ellenőrzőazonosító számát nem kell megadni, mert a jegykiadó gép a bekapcsolással egy időben a kizárt kezelőazonosító kulcs letiltását feloldja), a jegykiadó gépet ki kell kapcsolni, ki kell venni az ellenőrzőazonosító kulcsot, be kell helyezni a kezelőazonosító kulcsot, a jegykiadó gépet be kell kapcsolni. Fenti műveletek elvégzése után újra lehet kezdeni a korábban kizárt kezelőazonosító kulccsal a jegykiadó gép üzemkész állapotba helyezését. Amennyiben a pénztárkezelő a KÓDHIBA felirat megjelenése után a jegykiadó gépet kikapcsolja, a helyes kódszám megadás függetlenül attól, hogy a jegykiadó gép újra bekapcsolásakor a képernyőn csak a KÓDSZÁM felirat jelenik meg csak két esetben ismételhető meg. A kezelőazonosító kulcs számának háromszor egymás után történő helytelen megadása a képernyőn mindaddig, amíg az ellenőrzőazonosító kulccsal a feloldás nem történik meg újbóli bekapcsolása után is a KÓDHIBA felirat jelenik meg. Ilyen esetben, az előzőekben leírtak szerint kell eljárni, a kizárás feloldását az ellenőrzőazonosító kulccsal kell elvégezni. A jegykiadó gép mindig csak azt a kezelőazonosító kulcsot zárja ki az üzemeltetésből, amely használata esetén tévesen adták meg be a kezelőazonosító kulcs számát. A jegykiadó gépet az adott géphez tartozó másik kezelőazonosító kulccsal üzemkész állapotba lehet helyezni. Ha a pénztárkezelő csak a jegykiadó gép bekapcsolása után helyezi be az azonosító csatlakozóba a kezelőazonosító kulcsot, akkor a képernyőn KÓDHIBA felirat jelenik meg. Ebben az esetben a kezelőazonosító kulcsot nem kell kivenni, hanem a jegykiadó gépet a billenő kapcsolóval ki kell kapcsolni, és újra bekapcsolni. Bekapcsolás után a képernyőn a KÓDSZÁM és a hozzá tartozó feliratok jelennek meg, elkezdhető a jegykiadó gép üzemkész állapotba helyezése. Ugyancsak KÓDHIBA felirat jelenik meg olyan kezelőazonosító kulcs behelyezése esetén is, amelyet a jegykiadó gép korábban kizárt és annak feloldása az ellenőrzőazonosító kulccsal még nem történt meg Adatok ellenőrzése, bevitele Helyes kódszám megadása esetén a műszak kezdésekor a dátum, az óra és perc megadására szolgáló maszk jelenik meg. Abban az esetben, ha helytelen dátum jelenik meg a képernyőn, azt felülírással az Enter vagy Enter/Nyomtat billentyű megnyomása előtt kell módosítani. Helyes adat esetén újabb Enter vagy Enter/Nyomtat billentyű használatát követően az IDŐ felirat (óra, perc, másodperc adattal) jelenik meg. Ezt az adatot mindig a pontos időhöz igazítva kell módosítani. DÁTUM IDŐ: 11:42:1 [+] Kedd 11:42: sz. ábra Az Enter vagy Enter/Nyomtat billentyű használatát követően a jegykiadó gép kinyomtatja a NYITÓ BEVÉ- TELÖSSZESÍTŐ t, mely magában foglalja a papírcsere adatait. A nyomtató fedelének kinyitásakor, illetve a nyomtató kikapcsolásakor a program automatikusan egy üres bizonylatot ad ki, és minden esetben újból meg kell adni a bizonylat adatokat Figyelem, a papírcserét a nyomtató bekapcsolt állapotában kell végrehajtani! A PAPÍRCSERE bizonylat előállításához a következő maszk jelenik meg:

11 ÉRTESÍTŐ sz. ábra A maszknak a Kezdősorszám és a Zárósorszám mezőiben meg kell adni a papírtekercs kezdő és záró szelvényének sorszámát, és azt az Enter vagy Enter/Nyomtat billentyű megnyomásával kell elfogadni. A program által megjelenített Rögzíti? kérdésre meg kell nyomni az 1 billentyűt. A kérdésre akkor kell a 2 billentyűt megnyomni, ha a kezelő javítani szeretné a megadott értékeket. Ez esetben a kurzor ismét a kezdő sorszám első karakterén jelenik meg. A Zárósorszám és a Kezdősorszám rovatok értékének különbsége nem lehet nagyobb 400-nál, minimális értéke pedig 5 lehet. A megadott minimum és maximumnál kisebb, illetve nagyobb érték megadásakor a kurzor a kezdősorszám első karakterén jelenik meg. BIZONYLAT DARABSZÁMA HIBÁS! NYOMJA MEG SZÓKÖZ BILLENTYŰT! hibaüzenet jelenik meg, ha a kezelő helyetlen darabszámot adott meg. MÁR ELHASZNÁLT BIZONYLAT! NYOMJA MEG SZÓKÖZ BILLENTYŰT! 30. ábra hibaüzenet jelenik meg, ha a kezelő műszakon belül már egyszer megadott kezdőszámot adta meg újra Jegyszerkesztő maszk A sikeres azonosítás és a NYITÓ BEVÉTELÖSSZE- SÍTŐ kinyomtatása után megjelenik a jegyszerkesztő maszk. A jegyszerkesztés folyamatában az Esc billentyű megnyomásával ez a maszk is előhívható. 29. ábra

12 12 ÉRTESÍTŐ 31. sz. ábra Alaphelyzetben a kurzor a Célállomás mező első karakterén jelenik meg és csak az Indulási állomás mező van kitöltve, illetve a menetjegy ( ????) kódszáma jelenik meg. A pénztárkezelőnek a menetjegykiadás megkezdése előtt ellenőriznie kell a nyomtatás minőségét a NYITÓ BEVÉTELÖSSZESÍTŐ n. Amennyiben a nyomtatási kép nem megfelelő (nem olvasható, halvány, karakter kihagyás van stb.), értesíteni kell az üzemeltetőt. A maszk leírása: Az 1. sor: Gép telepítés helye szerinti állomás (továbbiakban: honállomás), a kezelőazonosító kulcs nyolcjegyű kódszáma (gépszám négy, a kezelői kulcsszám négy karakteren),- a jegykiadó gép kétjegyű pénztárszáma. (automatikusan jelenik meg). A 2. sor: A jegykód, melyből az első négy (az övezetes jegyeknél a 8. is) karakter a kezelő által kitöltendő, a díjszámítási távolság megjelenítésea viszonylat megadása után automatikus(kivéve az övezetes menetjegy esetén). A 3. sor: Indulási állomás (automatikusan jelenik meg, de a kezelő által felülírható). A 4. sor: Célállomás (a kezelő által kitöltendő). Az 5. sor: Útirány (automatikusan jelenik meg, választható a megjelenő listából, illetve egyedi esetben szerkeszthető). A 6. sor: Jegytípus, utazás fajtája (automatikusan jelenik meg a kódszámnak megfelelően). A 7. sor: Kocsiosztály (automatikusan jelenik meg). A 8. sor: Km: a díjszabási kilométer-távolság (automatikusan jelenik meg). A 9. sor: Ár: a maszk jobb oldalán a megszerkesztett jegy díjszabási ára látható. Az értéket * karakterek előzik meg. A 10. sor: Érv.: a menetjegy érvényességi időtartama (automatikusan jelenik meg, de a kezelő által az Elővételi billentyű kezelése után az érvényesség első napja felülírható). A 11. sor: A jegysorszám és Þzetendő összeg (automatikusan jelenik meg). A 12. sor: A gyűjtőgépes kapcsolatot jelző mozgó szimbólum [ + ], napi dátum nap megjelöléssel, pontos idő (másodpercekkel). Amikor a gyűjtőgéphez helyi IP hálózaton keresztül csatlakozik, akkor a szimbólum nem mozog (automatikusan jelenik meg). 4.9 Szolgálat megszakítás A pénztárkezelő az üzemkész jegykiadó géppel a jegynyomtatási tevékenységet bármely ok miatt szünetelteti (ebédszünet stb.), a jegykiadó gépet a hátsó billenőkapcsolóval ki kell kapcsolnia, a kezelőazonosító kulcsot ki kell vennie, és biztonságos helyen kell őriznie. Az ok megszűnése után a kezelőazonosító kulcsot az azonosító csatlakozóba be kell helyeznie, jegykiadó gépet be kell kapcsolnia és a KÓDSZÁM: felirat megjelenése után kell megadnia a kezelőazonosító kulcs számát. Helyes kulcsszám megadása után a képernyőn a jegyszerkesztő maszk jelenik meg. A pénztár szüneteltetése után

13 ÉRTESÍTŐ 13 újra indításkor a jegykiadó gép NYITÓ BEVÉTELÖSZ- SZESÍTŐ t nem nyomtat ki. A szüneteltetés utáni újra indításkor, amennyiben a pénztárkezelő háromszor helytelenül adja meg a kezelőazonosító kulcs számát az első helytelen megadás után a képernyőn megjelenik a KÓDHIBA: felirat a jegykiadó gép a további használatból a kezelőazonosító kulcsot kizárja, üzemkész állapotba való helyezése már csak az ellenőrzőazonosító kulcs használatával lehetséges. Előfordulhat, hogy a jegykiadó gép a szüneteltetés utáni újrakezdésnél zárja ki a kezelőazonosító kulcsot, és az ellenőrzőazonosító kulcs hiánya miatt a jegykiadó gépet egy másik kezelőazonosítóval akarják tovább üzemeltetni. Ilyen esetben az új kezelőazonosító kulcs számának megadása után a jegykiadó gép először a kizárt kezelőazonosítóhoz tartozó ZÁRÓ BEVÉTELÖSSZE- SÍTŐ t nyomtatja ki. (A jegykiadó gép a kezelőazonosító kizárása után is tárolja az adatokat és azokat készenléti állapotba helyezése után összesítve ki is nyomtatja.) 4.10 A jegykiadó gép speciális műveletei A Spec. billentyű lenyomása után a képernyőn megjelenik a SPECIÁLIS FUNKCIÓK ablak, az egyes billentyűkhöz tartozó speciális műveletek listája (kódszám). 32. sz. ábra Az egyes funkciókat az 1 6 billentyűk valamelyikének megnyomásával lehet aktivizálni. Más billentyű lenyomása esetén a program visszatér a jegyszerkesztésbe. SPECIÁLIS FUNKCIÓK szöveg jobb oldalán megjelenő szám a jegykiadó gépnek a gyűjtőgépben történő azonosítására szolgál. Ellenőrzőazonosító kulcs használata esetén a Spec. billentyű lenyomása után az alábbi maszk jelenik meg:

14 14 ÉRTESÍTŐ 33. sz. ábra Az egyes funkciókat az 1 6 billentyűk vagy az A billentyű megnyomásával lehet aktivizálni. Más billentyű lenyomása esetén a program visszatér a jegyszerkesztésbe. A speciális funkciók a következők: 1. DÁTUM MÓD. A funkció az 1 billentyű lenyomásával, ellenőrző vagy műszaki azonosító kulccsal hívható meg. A dátum és idő megadás megegyezik a jelen utasítás bekapcsolási folyamatában leírtakkal. 2. PÉNZT. ZÁR. A 2 kód megadása esetén a jegykiadó gép a kezelőazonosító kulcshoz tartozó ZÁRÓ BEVÉTELÖSSZESÍTŐ t nyomtatja ki. (Csak kezelőazonosító kulccsal működik.) 3. FŐNÖKI Z. A 3 kód megadásakor a jegykiadó gép kinyomtatja a PÉNZTÁRFŐNÖKI ZÁRÓ t, amely tartalmazza a gép által tárolt bevételi adatokat, és a rontott jegyek adatait összesen és kezelőazonosító kulcsonként részletezve. A PÉNZTÁRFŐNÖKI ZÁRÓ csak az ellenőrző és műszaki azonosító kulccsal készíthető el. 4. STATISZTIKA A 4 kód kezelésével a jegykiadó gép kinyomtatja a tárolt menetjegyekre vonatkozó statisztikai adatokat. A HAVI ZÁRÓ STATISZTIKA t és ELLENŐRZŐ STA- TISZTIKA t csak az ellenőrzőazonosító kulccsal készíthető el. 5. NYOMT. TESZT Az 5 kód kezelésével lehet a jegykiadó nyomtatómű tesztelését elvégezni A program a papírra kinyomtatja a nyomtatáshoz használt kis és nagybetűket normál és félkövér stílusban, nyomtatásra kerül a gépszám és az aktuális dátum/idő, végül a nyomtatófej ellenőrzésére 4 fekete csík. A nyomtatófej hibája ezeken a csíkokon végigvonuló függőleges nyomtatási hiányként jelentkezik. A nyomtató tesztelése a jegykiadó géphez tartozó bármelyik azonosító kulccsal elvégezhető. 6. RONTOTT J./2 A 6 kód kezelésével az adott műszakban kinyomtatott menetjegyek lerontása lehetséges. Rontott szelvényt csak kezelőazonosító kulccsal lehet készíteni. A funkció kiválasztása előtt meg kell szerkeszteni a lerontandó menetjegyet a menetjegy szerkesztés szabályai szerint. A Spec./6 aktiválásakor ismét megjelenik a jegyszerkesztő ablak a korábban már megszerkesztett adatokkal, és a kurzor a jegysorszám 1 karakterén áll, itt kell megadni a lerontandó jegy sorszámát. A jegykód mező jobb szélén R betű jelzi a rontási funkciót. A rendszer összehasonlítja a megszerkesztett jegy kódját, árát, sorszámát a kiadott jegy eltárolt adataival. A jegyeket külön-külön lehet lerontani. Helyes adatmegadás esetén az Enter vagy Enter/Nyomtat billentyű lenyomására kinyomtatódik a Rontott szelvény. Hibás adatmegadáskor a program hibaüzenetet küld.

15 ÉRTESÍTŐ Állomásválasztó gyorsbillentyűk kezelése (A1- A13) Az állomásválasztó gyors billentyű kezelés funkció csak az ellenőrzőazonosító kulcs használata esetén jelenik meg. A jegykiadó gépben az A billentyű kezelésére az alábbi maszk jelenik meg az üzemeltető által rögzített állomásnevekkel. A továbbiakban az ellenőrzésre kötelezett az igényeknek megfelelően módosíthatja az állomásneveket. Egy szolgálati helyen valamennyi jegykiadó gépen azonos beállítást kell alkalmazni. 34. sz. ábra A maszkon belül a, billentyűkkel lehet mozogni. Azt a gyorsbillentyű-állomás kombinációt lehet beállítani, ahol a kurzor áll. Az állomást az állomás választásra vonatkozó előírások szerint kell kiválasztani. A beállítások mentéséhez az Enter vagy Enter/Nyomtat billentyűt kell megnyomni, a változtatások elvetéséhez pedig az Esc billentyűt. A funkcióból kilépni az Enter vagy Enter/ Nyomtat billentyű ismételt megnyomásával lehet Jegyek szerkesztése Viszonylati jegy szerkesztése Menetjegyszerkesztés esetén külön-külön meg kell adni az indulási-, a célállomást és az útirányt. Az indulási- és célállomást az állomásválasztásra vonatkozó előírások szerint kell, az útirányt a célállomás megadása után megjelenő ablakból kell kiválasztani. A külön ablakban 10 útirány jelenik meg, melyből a megfelelőt az utas igénye szerint kell kiválasztani. Amennyiben a keresett útirány nincs a kiválaszthatók között, azt egyedileg kell megszerkeszteni az F5 Útv. szerk. funkció billentyűvel. Egy menetjegyen nem szerkeszthető meg a kombinált utazás. A kocsiosztály-különbözetet mindig külön kell megszerkeszteni, több szakasz esetén minden rész szakaszt külön-külön. A kocsiosztály különbözeti jegy nincs az alapjeggyel összefüggésbe hozva Állomás választása A kurzor akár az induló-, akár a célállomás mező első karakterén áll, egy betű vagy egy számbillentyű lenyomásával kezdhető meg a keresett (indulási vagy cél) állomás kiválasztása, aszerint, hogy az állomás neve, vagy az ötjegyű kódja alapján történik a keresés. A billentyű lenyomása után megjelenő ablakban egy lista jelenik meg, amelyből egyszerre legfeljebb 12 sor látszik. Az első sort egy kurzorsáv jelöli meg. Az ablakon belül a kurzorsávot a,, PgUp, PgDn billentyűkkel lehet mozgatni

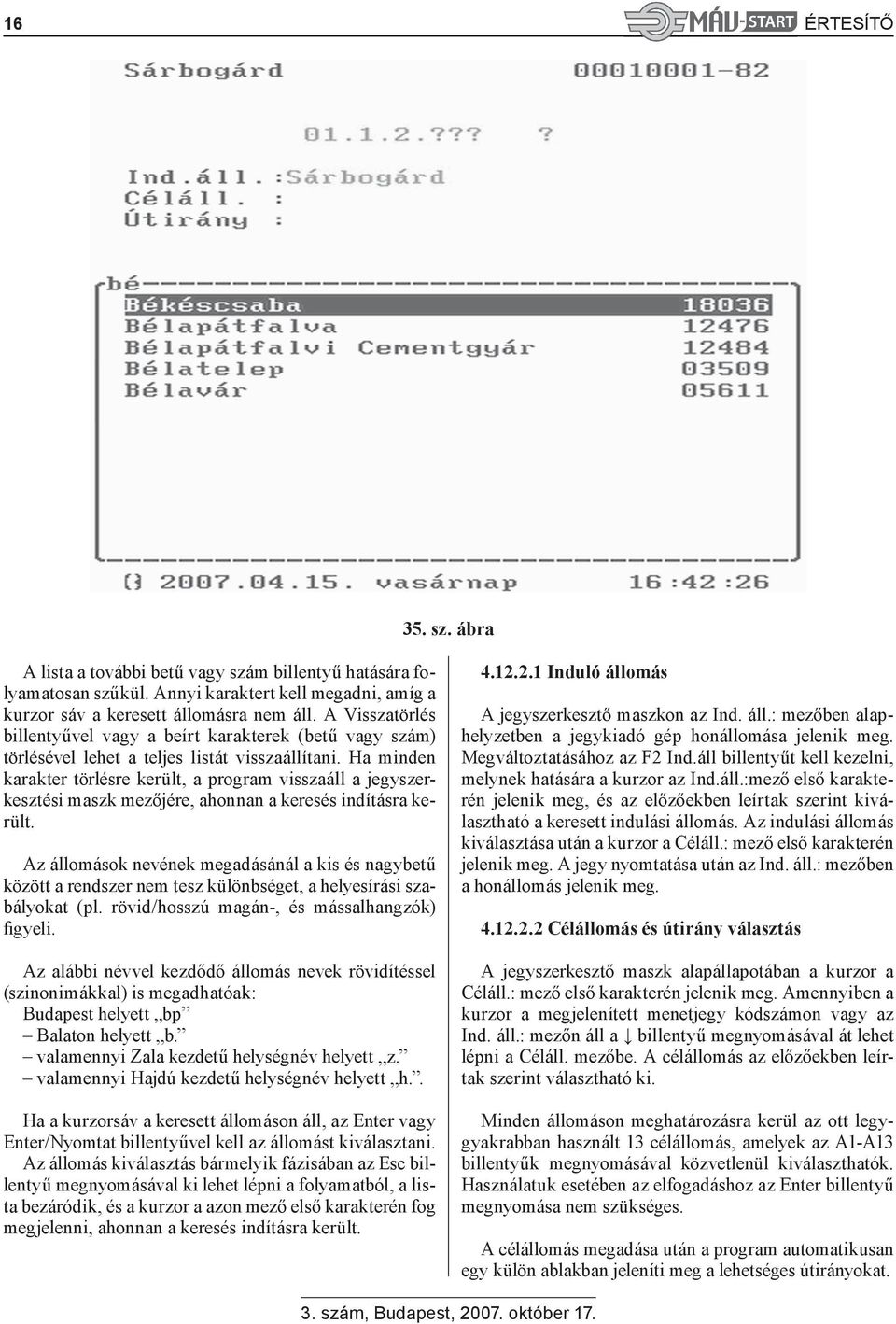

16 16 ÉRTESÍTŐ 35. sz. ábra A lista a további betű vagy szám billentyű hatására folyamatosan szűkül. Annyi karaktert kell megadni, amíg a kurzor sáv a keresett állomásra nem áll. A Visszatörlés billentyűvel vagy a beírt karakterek (betű vagy szám) törlésével lehet a teljes listát visszaállítani. Ha minden karakter törlésre került, a program visszaáll a jegyszerkesztési maszk mezőjére, ahonnan a keresés indításra került. Az állomások nevének megadásánál a kis és nagybetű között a rendszer nem tesz különbséget, a helyesírási szabályokat (pl. rövid/hosszú magán-, és mássalhangzók) Þgyeli. Az alábbi névvel kezdődő állomás nevek rövidítéssel (szinonimákkal) is megadhatóak: Budapest helyett bp Balaton helyett b. valamennyi Zala kezdetű helységnév helyett z. valamennyi Hajdú kezdetű helységnév helyett h.. Ha a kurzorsáv a keresett állomáson áll, az Enter vagy Enter/Nyomtat billentyűvel kell az állomást kiválasztani. Az állomás kiválasztás bármelyik fázisában az Esc billentyű megnyomásával ki lehet lépni a folyamatból, a lista bezáródik, és a kurzor a azon mező első karakterén fog megjelenni, ahonnan a keresés indításra került Induló állomás A jegyszerkesztő maszkon az Ind. áll.: mezőben alaphelyzetben a jegykiadó gép honállomása jelenik meg. Megváltoztatásához az F2 Ind.áll billentyűt kell kezelni, melynek hatására a kurzor az Ind.áll.:mező első karakterén jelenik meg, és az előzőekben leírtak szerint kiválasztható a keresett indulási állomás. Az indulási állomás kiválasztása után a kurzor a Céláll.: mező első karakterén jelenik meg. A jegy nyomtatása után az Ind. áll.: mezőben a honállomás jelenik meg Célállomás és útirány választás A jegyszerkesztő maszk alapállapotában a kurzor a Céláll.: mező első karakterén jelenik meg. Amennyiben a kurzor a megjelenített menetjegy kódszámon vagy az Ind. áll.: mezőn áll a billentyű megnyomásával át lehet lépni a Céláll. mezőbe. A célállomás az előzőekben leírtak szerint választható ki. Minden állomáson meghatározásra kerül az ott legygyakrabban használt 13 célállomás, amelyek az A1-A13 billentyűk megnyomásával közvetlenül kiválaszthatók. Használatuk esetében az elfogadáshoz az Enter billentyű megnyomása nem szükséges. A célállomás megadása után a program automatikusan egy külön ablakban jeleníti meg a lehetséges útirányokat.

17 ÉRTESÍTŐ 17 Alaphelyzetben a program a legrövidebb útirány kétszeres távolságát Þgyelembe véve jeleníti meg az útirányokat, de legfeljebb 10 útirányt. A későbbiekben a program a jegykiadó géppel kiadott menetjegyek útirányait megjegyzi mely gépenként eltérő lehet, és első sorban azokat jeleníti meg. Az útvonal felajánló induláskor nem tartalmazza: az elé- és túl utazásokat, az ismételt utazásokat (nyomtatás után viszont a listába bekerülnek), az oldalutazásokat (nyomtatás után nem kerül a listába). Az útvonalkereső alaphelyzetben a 10 legrövidebb útvonalat ajánlja fel, amelyeket növekvő távolság szerint rendez sorba. A Budapesten áthaladó útvonalak esetén két keresés történik az induló állomás és Budapest, valamint Budapest és a célállomás között. A program a két keresés 4 legrövidebb útvonalát kombinálja (16 útvonal), és ezekből 10 útvonalat ajánl fel. Az ablak bal felső sarkában az útirány sorszáma/öszszes útirány száma, a jobb felső sarokban pedig a díjszabási km távolság látható. Ahol nincs átmeneti állomás az ablakban az útirány sorában a (-) jelzés jelenik meg. Amennyiben a kiválasztott viszonylatban igénybe vehető a BKSZ csatlakozójegy, illetve a budapesti helyi forgalom esetében, az ablak a jobb alsó sarkában a BKSZ, illetve BP HELYI szöveg jelenik meg. A viszonylatok között a,, billentyűkkel lehet mozogni. A kiválasztott viszonylatot az Enter vagy Enter/Nyomtat billentyű megnyomásával kell elfogadni. Amennyiben a viszonylatban a VSZÜSZ szerinti virtuális km engedélyezett, akkor az útirányok között ez is szerepel, V és a hozzátartozó km adat feltüntetésével. A program az útvonal felajánláskor csak vasútváltás és átmenő BKSZ s utazás esetén töri több díjszabási szakaszra az útvonalat. Az F5 Útv. szerk. billentyű használata esetén a program engedélyezi töréseket a VSZÜSZ keretein belül. Az Útirány mezőben a kiválasztott útirány zárójelben jelenik meg. A viszonylatok feltüntetése a VSZÜSZ előírásainak megfelelőek pl. (Győr//Csorna//Szombathely//). A viszonylatokat alapesetben a gép távolság szerint rendezi sorba (beleértve az elé-, túl- és ismételt utazásokat is), első helyen megjelenítve a legrövidebb viszonylatokat. A későbbiek során az útirányokat a program az öntanuló funkciója által a leggyakrabban igénybe vett viszonylatok szerint rakja sorrendbe. A program öntanuló funkciója automatikusan működik. 36. sz. ábra Az útirány kiválasztása és elfogadása után megjelenik a Km: mezőben a díjszabási, a jegykód 5-7 karaktere helyén a díjszámítási km távolság, az Ár: mezőben a jegy díjszabási ára, az Érv. mezőben a menetjegy érvénytartama. Tört díjszámítás esetén a jegykód díjszámítási km távolsága helyén XXX jelenik meg. A díjszabási km távolság megjelenítésénél a rendszer a VSZÜSZ előírásait alkalmazza. pl.: Km:217//*31.

18 18 ÉRTESÍTŐ A Céláll.: mezőből a vagy a billentyűk megnyomásával érhető el a jegykód. Ha a program által felajánlott útirányok között nincs az utas számára megfelelő útirány, akkor azt az F5 Útv. szerk. billentyű használatával lehet megszerkeszteni. Ha a km távolság vagy a menetjegy ára, a Þzetendő összeg valamennyi karakterére nem kerül érték, a hiányzó karakterek helyén * jelenik meg. Az útirány kiválasztása után kurzor a jegykód első számjegyén jelenik meg, amelyet az utas által kért menetjegy kódszámára kell módosítani. A kurzor jel a megfelelő billentyű vagy a jobbra, illetve balra mutató nyíllal mozgatható. A számbillentyűk használata esetén a kurzor jel a balról jobbra haladva lép tovább. Helytelen menetjegy kódszámot (pl.: nem létező jegyfajta stb.,) meg lehet adni, ebben az esetben a képernyőn a menetjegy kódszám után egy kérdőjel jelenik meg. A jegykiadó gép az ilyen menetjegyet nem nyomtatja ki. A megszerkesztett menetjegy az Enter/Nyomtat billentyű egyszeri lenyomásával nyomtatható ki. A menetjegy kinyomtatása után a képernyőn megjelenik a jegyszerkesztő maszk. Az utas által Fizetendő mezőből az összeg csak a következő menetjegy útirányának elfogadása után törlődik. Ha az indulási- és célállomás között a kereső motor logikája alapján vasúti összeköttetés nincs (pl. Budapest Déli pu. Nyíregyháza), a NINCS ÚTVONAL hiba üzenet jelenik meg, jegyszerkesztő maszkon a kezelő által már beírt kiindulási és célállomás marad meg. A várt eredmény elérése érdekében a kezelőnek kell a megfelelő indulási vagy célállomást kell megadnia. Ha az indulási- és a célállomás ugyanaz az állomás, vagy ugyan annak az állomásnak számítanak (pl.: Szeged/Újszeged), HIBÁS ADATBEVITEL hibaüzenet jelenik meg, kivéve a budapesti állomásokat, ahol az útvonal kiválasztó ablakban a helyi forgalom kilométer-távolsága és a BP HELYI megjelölés szerepel. Ha a kiindulási és a célállomás egy menetrendi mezőn belül van az eltérő útirányú menettérti jegy szerkesztésekor, a program NINCS ÚTVONAL hibaüzenet küld. A kezelőnek az F5 funkció billentyű segítségével kell megszerkesztenie a visszautat. Az eltérő útirányú menettérti jegynél, ha a visszaútra az oda úttal azonos útvonal lett megszerkesztve szintén a MEGSZERKESZTENDŐ hibaüzenet jelenik meg. A menetjegy adatai A kinyomtatott menetjegy alapesetben az alábbi adatokat tartalmazza Menetjegy kezelőazonosító kulccsal legyártva Menetjegy ellenőrzőazonosító kulccsal legyártva 37. sz. ábra

19 ÉRTESÍTŐ sor: A bizonylat neve, 2. sor: A jegykiadó vasút kódja, megnevezése és adószáma, 3. sor: A gép telepítés helye szerint állomása (továbbiakban: honállomás), a kezelőazonosító kulcs nyolcjegyű kódszáma (gépszám négy, a kezelői kulcsszám négy karakteren), 4. sor: A jegykiadás dátuma (óra, perc), és az SZJ szám, 5. sor: Indulási állomás, 6. sor: Útirány, (maximum 10 sorban 15 állomás jelenhet meg, ennek megfelelően változnak további sorszámok) 7. sor: Célállomás, 8. sor: Jegytípus, utazás fajtája (eu, v. mtti), 9. sor: Kocsiosztály, 10. sor: A díjszabási kilométer-távolság, 33%-os alkalmi menettérti jegy: 11. sor: Elszámolt utasfő és a jegy díjszabási egységára. Az az üres helyiértékeket * karakterek jelölik, 12. sor: Fizetendő: elnevezés, 13. sor: A HUF elnevezés és a Þzetendő összesen, 14. sor: ÁFA tartalom, 15. sor: Érvényes: elnevezés, 16. sor: A jegy érvényességének időtartama, 17. sor: A jegy gépi sorszáma, vagy egy a jegy felhasználására vonatkozó felirat. (A vonalkód nyomtatás funkció engedélyezése után a jegyen a jegyadatai után egy vonalkód jelenik meg. A vonalkód a jegy azonosításához szükséges adatokat tartalmazza: kiadás dátuma, ideje, gépszám, jegysorszám stb.) A különböző kedvezmények és a hozzá tartozó díjszabási előírások a jegy nyomtatási képét módosítják. Pl.: I. Félhavi bérlet: 38. sz. ábra A menetjegyirodák, utazási irodák, és egyetemi pénztárak esetében a menetjegy 5. sorában és a képernyőn az állomás székhelye és a MENETJEGYIRODA szöveg, illetve az utazási iroda neve, egyetem rövid névjele és az állomás székhelye jelenik meg, Békéscsaba IBUSZ Budapest Aeroviva Budapest Blaguss Budapest CWT Budapest Exclusive Tours Budapest Express Budapest IBUSZ Főiroda Miskolc IBUSZ Miskolc Menetjegyiroda Nyíregyháza IBUSZ Nyíregyháza OTP Travel Nyíregyháza Utas Tours Pécs IBUSZ Pécs Menetjegyiroda Budapest IBUSZ Légiforgalom Budapest Közlöny Centrum Budapest Locomotiv Travel Budapest Neckermann Budapest OTP Travel Budapest Wasteels Debrecen IBUSZ Siófok IBUSZ Szeged Menetjegyiroda Székesfehérvár IBUSZ Szolnok Menetjegyiroda Szombathely Menetjegyiroda Tatabánya IBUSZ Zalaegerszeg Menetjegyiroda

20 20 ÉRTESÍTŐ Debrecen Menetjegyiroda Dunaújváros IBUSZ Eger IBUSZ Győr IBUSZ Kaposvár Menetjegyiroda Kazincbarcika Menetjegyiroda Kecskemét IBUSZ Keszthely OTP Travel Budapest BME Budapest ELTE Debrecen Egyetem Győr Egyetem Miskolc Egyetem Nyíregyháza Főiskola Pécs Egyetem Szeged Egyetem A jegykiadó gép a menetjegyeket folyamatosan növekvő sorszámmal látja el. (A menetjegy sorszám adata folytatólagosan csak a kezelőazonosító kulcs használatával kinyomtatott menetjegyeknél növekszik.) A kinyomtatott menetjegy az utas részére akkor szolgáltatható ki, ha azon valamennyi adat (sor) kinyomtatásra került, illetve ha nyomtató a megfelelő megállító jelnél vágta el azt. Amennyiben a jegykiadó gép a menetjegy nyomtatása közben a menetjegy adatait egymásra nyomtatja a nyomtató a papírt nem továbbítja, az elakad, illetve beszorul, akkor az így kinyomtatott menetjegyet rontottként kell kezelni. A program által észlelt nem megfelelő nyomtatás (előfordulhat, hogy a jegyszelvény üres marad) esetén a menetjegyet a program rontottként kezeli, de Rontott szelvényt nem készít hozzá. A pénztári zárás helyességének megállapítása érdekében a ZÁRÓ BEVÉTELÖSSZESÍTŐN a rontott jegyek száma is feltüntetésre kerül. A menetjegy elrontását, illetve az elrontáshoz szükséges adatok megadását jelen utasításban előírtak betartásával kell elvégezni. A jegykiadó gép az előzőekben leírt adatok (menetjegy kódszáma) megadása után az ellenőrzőazonosító kulcs, valamint a műszaki azonosító kulcs használatával is nyomtat ki menetjegyet, Érvénytelen felirattal ellátva (Menetjegy/Nyugta szöveg alatti sorban). Ezek a menetjegyek utazásra nem használhatók fel. Az ellenőrző- és műszaki azonosító kulccsal kinyomtatott menetjegyeken a sorszám nem változik, a gép mindegyik jegyre ugyanazt a sorszámot nyomtatja, amelyet utoljára a kezelőazonosító kulcs használata alkalmával kinyomtattak Menetjegyek szerkesztése Hosszú útirány megtekintése Ha az elfogadott útirány olyan hosszú, hogy a képernyő maszk erre a célra fenntartott helyén (4 sor) nem fér el teljes egészében, akkor az útvonal elfogadása után az F3 Útv. néz billentyű kezelésére megjelenő ablakban lehet megtekinteni. A teljes útirány egy külön ablakban jelenik meg. Egy már elfogadott útirány esetén a jegy nyomtatása előtt bármikor aktiválható. Az ablak a billentyű újbóli megnyomására bezáródik. (A menetjegyen a teljes útirány jelenik meg.) Visszaút gyors szerkesztése Egy megszerkesztett menetjegy ellentétes irányú viszonylata az F4 Vissza út billentyű megnyomásával szerkeszthető meg a leggyorsabban. Egy már elfogadott viszonylat esetén bármikor aktiválható. A program megcseréli az induló-, és célállomást, és felkínálja a lehetséges útirányokat, amelyek közül a előzőekben leírtak szerint lehet választani. Ezt a funkciót akkor is lehet használni, ha csak a kiindulási állomás van megadva. BKSZ menetjegy visszaútjának gyors megszerkesztésekor, mivel a menetjegyen a program által felülírt közigazgatási határállomás szerepel, a billentyűk kezelési sorrendje az alábbi: ismételten meg kell nyomni a BKSZ billentyűt, meg kell fordítani a viszonylatot (F4 Vissza út billentyű), ismét meg kell nyomni a BKSZ billentyűt. Figyelem, a funkció nem a menettérti jegy szerkesztésére szolgál, ahhoz a megfelelő kódszámot kell megadni! Útvonal szerkesztése Az induló,- és a célállomás közötti útirány egyedi igények alapján is megszerkeszthető. Az Útirány kiválasztó ablakban F5 Útv. szerk. billentyű használatával lehet az indulási és célállomás közötti egyedi útvonalat szerkeszteni. Az útvonalszerkesztő maszkon az induló- és célállomás között legfeljebb tizenöt útirány állomást lehet megadni.

21 ÉRTESÍTŐ sz. ábra Az Útvonalszerkesztés ablakban a kurzor az Útir. 1: mezőn jelenik meg. A sorok között a és billentyűkkel lehet mozogni. A kurzorral jelölt átmeneti állomást a szokásos állomásválasztási módszerrel kell kiválasztani, illetve elfogadni, az Enter megnyomására a következő Útir. mezőben jelenik meg a kurzor. Egy megadott állomást a Del billentyűvel ki lehet törölni, vagy a szokásos állomásválasztási módszerrel meg lehet változtatni. Az állomásokat egymás után folyamatosan kell megadni, a megadott átmenő állomások között üres mező nem lehet. Az útvonalhoz útirány állomásként minden mezőváltó állomást meg kell adni még abban az esetben is, ha az utas a menetjegyét az elágazási állomás és elágazási pont közötti állomáson át kéri. Ellenkező esetben a program egy üres sort hoz létre a mezőváltó állomás megadásához. Az útirány elfogadása után a lehetséges viszonylatok megjelennek az Útvonal kiválasztó ablakban. Amennyiben a keresett útvonal megadásához kevés a rendelkezésre álló tizenöt átmeneti állomás, akkor a kért jegyet több részletben kell megszerkeszteni. A Budapesten keresztül történő utazás esetében meg kell adni mind a két budapesti fejpályaudvart. A megszerkesztett útvonal elfogadásakor a képernyőn az útirányban már Budapest állomás jelenik meg. (Az útirány elfogadása után visszatérve az Útvonalszerkesztés ablakba szintén Budapest állomás jelenik meg.) Ha a kezelő által megadott útirányban ismételt szakasz is van (pl.: Füzesabony Eger Füzesabony), akkor a rendszer az ismételt és az oldalutazást is felajánlja az útvonalszerkesztő ablakban, melyet a VSZÜSZ szerint jelöl. Ha a kezelő által megszerkesztett útvonalban a törések száma az ismételt utazásként meghaladja a kettőt, de oldalutazással a kettő törésszámon belül van, a rendszer csak 1 útvonalat (az oldalutat) ajánlja fel. Ha az utas részére olyan oldalutazást szerkeszt meg a kezelő, ahol az alaputazás is menettérti azt csak eltérő útirányú menettértiként lehet megszerkeszteni. Megszerkesztés esetén az oldalutazásnál, ha az több mezőn át történő utazás a kezelőnek a mező kilépő állomások nevét is meg kell adnia. A programmal nem szerkeszthető meg az a menettérti utazás, ahol az oda- és visszaút is tartalmaz oldalutazást. Amennyiben az útvonal megadása során több elágazási állomás is lehetséges akkor ezek közül elegendő egyet megadni. (pl:. Pusztaszabolcs Bátaszék között megadható Sárbogárd vagy Rétszilas is). A menetjegyen a törések száma: egy út esetében 2 db, menettértinél 2-2 db lehet. A törésekbe nem tartozik bele a menettérti miatti törés, akár az azonos vagy eltérő útirányú, a BEB miatti megszakítás (a jegyen az útiránynál a BEB szakaszt a //BEB/) szöveg jelzi.)
