SC-1000 INTEGRÁLT RENDSZER MŰSZAKI LEÍRÁS

Átírás

1 S-1000 INTEGRÁLT RENDSZER Azonosító: hu_s_1000 Az Assa Abloy Opening Solutions Hungary Kft. Típus: fenntartja a jogot a termék paramétereinek meg- Verzió: Rev.1 változtatására minden előzetes bejelentés nélkül! Lezárva:

2 Revíziós jegyzék Verzió Dátum Leírás Vezérlő Típus Firmware Rev S-1000 Integrált rendszer műszaki leírás MX7 Ver

3 Tartalomjegyzék 1 BEVEZETÉS Általános ismertető Alapfogalmak Rövidítések RENDSZERTEHNIKA Rendszertechnikai felépítés Működési leírás Rendszer jellemzők Hálózati architektúra Adatbázis szerverek és adatbázis Kommunikációs szerverek Munkaállomások Fizikai struktúra Logikai felépítés Fizikai-logikai összerendelések Eszközök Rendszereszközök Illesztett eszközök Periférikus eszközök Rendszeradatok Vezérlő adatok Modulok adatai Elektromos jellemzők Tartalék-áramforrás tervezés Alkalmazások HÁLÓZAT KIALAKÍTÁS AN BUSZ Áttekintés Jellemzők Busz hosszúság Izolátor egyenértékű busz hosszúsága Vonali lezárás (EOL) Normál topológiák Vonal Kétirányú elágazás Vonal Kétirányú elágazás

4 3.7 Hibatűrő topológiák Hurok Hurok izolátorral Vonal izolátorral Kétirányú elágazás izolátorral T elágazás izolátorral T elágazás izolátorral hurokban Multi izolátor Multi izolátor Hurok Tiltott topológiák T elágazás sillagpont Hibás lezárások Busz struktúra átalakítás Bővítés a buszvonal közepén Bővítés a buszvonal végén Modul megszűnés a buszvonal közepén Modul megszűnés a buszvonal végén Kábel típus AN busz tervezés összefoglalva Kommunikációs protokoll RENDSZERESZKÖZÖK S-1000-MX7 központi vezérlő S beléptető modul S vagyonvédelmi modul S kimeneti modul S motoros kártyanyelő modul S beléptető modul + I/O portok S beléptető modul + I/O portok + soros interfész S univerzális kártyanyelő modul S , S (AN buszos olvasók) S-550 többfunkciós modul AN busz izolátor SW-IT-401-M terminál TELEPÍTÉS Környezeti feltételek Védettség Mechanikai szerelés Szerelési előírások

5 5.3.2 Szerelődobozok Szereléstechnológia Technológiai előírások Kábelvégek előkészítése Kábelek toldása Bekötések Erősáramú tápellátás Kommunikációs busz Külső eszközök Árnyékolás Földelések Életvédelem Elektrosztatikus kisülés elleni védelem Elektromágneses kompatibilitás Egyenpotenciál kialakítása ÜZEMBE HELYEZÉS Általános ellenőrzések S-1000-MX7 központi vezérlő Bekötési ábra satlakozások Hardver beállítások Állapotjelzések IP portok Gyári beállítások S beléptető modul Bekötési ábra satlakozások Hardver beállítások Állapotjelzések S vagyonvédelmi modul Bekötési ábra satlakozások Hardver beállítások Állapotjelzések S kimeneti modul Bekötési ábra satlakozások Hardver beállítások Állapotjelzések

6 6.6 S motoros kártyanyelő modul Bekötési ábra satlakozások Hardver beállítások Állapotjelzések S beléptető modul + I/O portok Bekötési ábra satlakozások Hardver beállítások Állapotjelzések S beléptető modul + I/O portok + soros interfész Bekötési ábra satlakozások Hardver beállítások Állapotjelzések S univerzális kártyanyelő modul Bekötési ábra satlakozások Hardver beállítások Állapotjelzések S , S (AN buszos olvasók) Bekötési ábra satlakozások Hardver beállítások S-550 többfunkciós modul Bekötési ábra satlakozások Hardver beállítások Állapotjelzések AN busz izolátor Bekötési ábra satlakozások Hardver beállítások Állapotjelzések SW-IT-401 terminál Bekötési ábra satlakozások Hardver beállítások Állapotjelzések Interfészek, bemeneti, kimeneti áramkörök

7 Soros kommunikáció Kétállapotú digitális bemenet Többállapotú analóg bemenet Nyitott-kollektoros és relé kimenetek Telepítési adatok importáláshoz Rendszerindítás SIS Device Manager WEB funkciók Firmware feltöltés Hibakeresés Jelalakok Feszültség szintek Hibaarány Terhelés KONFIGURÁLÁS Fizikai-logikai összerendelések Vezérlő konfigurálása Vezérlő hardver elemeinek konfigurálása Manuális Hálózati struktúra lekérdezés Varázsló S-1000 Konfigurálása excel importtal S-1000 Konfigurálása manuális adatbevitellel Excel import Konfigurációs file (XML) RENDELÉSI INFORMÁIÓK, TERMÉK MEGFELELŐSÉG

8 1 BEVEZETÉS 1.1 ÁLTALÁS ISMERTETŐ Az S-1000 termékcsalád új dimenziókat nyitott meg a biztonságtechnikában. Megalkotása olyan komplex és integrált rendszerek kiépítését teszi lehetővé, amely képes a legmagasabb szintű biztonsági és felhasználói követelményeket is kielégíteni. Egyesíti a már bevált műszaki megoldásokat a legkorszerűbb technológiákkal és informatikai fejlesztések eredményeivel. Az így kialakított hardver és szoftver architektúrának köszönhetően az S termékcsalád hálózati megoldásai minőségileg hatalmas előrelépést jelentenek a korábbi hálózati megoldásokhoz képest. A termékcsalád ötvözi a biztonságtechnikában újdonságnak számító AN buszt, valamint a hagyományos hálózati és interfész megoldásokat Linux operációs rendszer alatt. Az S-1000 a nagy számítógépes hálózati rendszerek mikrokörnyezeti megoldása, amely újszerű alkalmazásokat tesz lehetővé. Az alkalmazott hardverszoftver megoldások az üzemeltetés és a rendszerfelügyelet magasabb szintjét nyitják meg. Az S-1000 termékcsalád új biztonságtechnikai rendszerkialakítási elvekre épülő, intelligens csoportvezérlőre alapozott rendszer, amely képes nagyszámú beléptető, vagyonvédelmi, kimeneti modul, illetve egyéb külső eszköz vezérlésére. Költséghatékony A S-1000 rendszer költséghatékonyan integrálja egy objektum biztonsági és kényelmi funkcióit. A beléptetési feladatok teljes funkcionalitású kiszolgálásán túl ugyanazon a kommunikációs hálózaton és vezérlőegység felhasználásával behatolásjelző, épületfelügyeleti és különböző vezérlési, logikai funkciók is megvalósíthatók. Így egy adott objektumban nem szükséges több szigetüzemű rendszert telepíteni, elegendő egyetlen integrált rendszert létrehozni. A központi vezérlőre alapozott jelfeldolgozásnak és kiértékelésnek köszönhetően a periférikus eszközöket fogadó modulok egyszerűbb felépítése jelentős költségcsökkentő tényező lett. Már kis rendszerek esetében is érezhetően csökken az egy belépési pontra vonatkozó fajlagos bekerülési költség, ami a rendszer rugalmasságát kihasználó rendszertervezéssel még tovább optimalizálható. A gondosan megválasztott és a várható környezeti feltételekhez mérten túlbiztosított áramköri elemek pedig a meghibásodások számának alacsony szinten tartásával járulnak hozzá az üzemeltetési költségek csökkenéséhez. Rugalmasan konfigurálható Az S-1000 strukturált hardver és szoftver felépítése lehetővé teszi a termék többcélú hasznosítását beléptető és biztonsági rendszerek kiépítésében. A kiváló konfigurálhatóságnak, a külső rendszerekhez történő könnyű illeszthetőségnek köszönhetően a termék rugalmasan implementálható beléptető, behatolásjelző, komplex biztonságtechnikai és felügyeleti rendszerek vagy munkaidő-nyilvántartó rendszerek kialakításához, ezzel kiszélesítve az alkalmazási lehetőségeket. A központi vezérlőn vagy modulokon felhasznált bemenetek, kimenetek, olvasó portok, soros interfészek funkciója, hardver paraméterei előre nem meghatározottak, azok az üzembe helyezés folyamán, a szoftverben létrehozott logikai egységek (átjárók, partíciók, vezérlések, stb.) konfigurálásával realizálódnak. A gyárilag létrehozott logikai funkciók, a széleskörű konfigurálhatóságnak köszönhetően rugalmasan adaptálhatók a helyszíni igényekhez. Modulárisan bővíthető Rendszertechnikailag egy S-1000 biztonságtechnikai rendszer a központi vezérlők és a hozzájuk kapcsolt modulokból épül fel. Egy rendszerben lennie kell legalább egy központi vezérlőnek, de azt követően a rendszerbe integrálható központi vezérlők száma nincs korlátozva. A rendszer moduláris felépítése biztosítja, hogy ugyanazon rendszerelemek felhasználásával létrehozható néhány átjárót tartalmazó kis rendszer, de akár nagyvállalati, országokon átívelő, több telephelyes komplex rendszer is. A bővítés bármikor megtehető további vezérlők vagy modulok beiktatásával. A modulok széles választéka lehetővé teszi, hogy az adott feladathoz legjobban illeszkedő eszköz legyen telepítve. A csoportvezérlők tárolnak minden, a működésükhöz szükséges információt, a vezérlők közötti kommunikációhoz pedig nincs szükség felettes eszközre, az adatcsere közvetlenül az Ethernet hálózaton keresztül valósul meg. Innovatív A megalkotott rendszermodell olyan újszerű és korszerű megoldásokat használ, amely a kor követelményeit kielégítő igényeken túlmutatva, megalapozza a hosszú távú fejlesztési lehetőségeket. Így lényegesen hosszabb termék életciklus vizionálható, mint más hasonló termék, rendszer esetében. Biztonságos Az integrált rendszer segítségével olyan komplex installációk valósíthatók meg, amelyekben az egyes alrendszerekben létrehozott biztonsági funkciók, egymást szervesen erősítő hálója jön létre. Függetlenül működő rendszerek esetén erre csak bonyolult interfészeken keresztül vagy központi szerver beiktatásával lenne lehetőség. Az S-1000 rendszer 8

9 logikai kapcsolat- és döntéseinek feltételrendszere a vezérlők szintjén valósul meg, nincs szükség felsőbb szintű szoftver beavatkozására. Megfelelő rendszertechnikai tervezéssel és a rendszer egymásra épülő, ellenőrzött megoldásainak alkalmazásával a beléptető szabvány szerinti legmagasabb Grade3 vagy Grade4 biztonsági fokozatok is elérhetőek. Az egyedi és tikosított kommunikációs protokollok pedig biztosítják, hogy a rendszer kívülről nem szabotálható. Homogén A megbízható működés záloga a rendszert alkotó részegységek stabil működése. A hosszú távú hibamentes üzem akkor biztosítható leghatékonyabban, ha a rendszer építőelemei homogén egészt alkotnak, ha egymással kompatibilitási problémák nem merülnek fel. A széles modulválaszték és sokrétű funkcionalitás biztosítja, hogy a legkülönbözőbb biztonsági feladatokat is a családon belül meg lehet oldani, és nincs szükség a rendszer homogenitását veszélyeztető külső alrendszerek bevonására. Autonóm Az S-1000 rendszer paraméterezése, konfigurálása alapesetben a szerverhez kapcsolódó, grafikus kliensprogramon keresztül történik. Ugyanakkor a szerver leállása vagy a szerverrel összeköttetést biztosító infrastruktúra kiesése esetén a teljes biztonsági rendszer, a letöltött adatok alapján autonóm üzemmódban is működőképes marad. sak azok a felhasználói műveletek nem hajthatók végre, amihez szerverkapcsolat szükséges (pl.: vendégkártya kiadás, kártya tiltás, engedélyezés, jogosultság módosítás, rendszámfelismerés, stb.) Kompatibilis Az S-1000 vezérlők fejlesztési elve folyamatosan biztosítja a régebbi funkciókkal való kompatibilitást. A termék evolúciós fejlődése során nem jönnek létre feladat-specifikus változatok, vagyis az egyszer már kidolgozott technológiák a meglévő funkciók megtartása mellett minden későbbi modellben is elérhetők. Az egyedi igényekre szabott folyamatok is szélesebb körű rendszerszemlélettel készülnek, megadva a lehetőséget az egymáshoz hasonló felhasználói igények azonos rendszermodellben történő implementálására. Rádiós rendszerelemek A rendszerbe integrált Aperio technológiának köszönhetően a hagyományos, vezetékes rendszerkialakítással egyidejűleg vezeték nélküli, rádiós kommunikációval rendelkező belépési pontok is kialakíthatók. Így olyan helyekre is telepíthető beléptető rendszer, ahol a kábelezés csak nehezen megvalósítható (pl.: műemlék környezet, üvegajtó, utólagos bővítés, stb.). A vezeték nélküli megoldás teljes egészében a S-1000 rendszer része, a végfelhasználó számára nem jelent használati különbséget a vezetékes vagy rádiós kialakítás. Integrálható Az S-1000 szorosan illeszthető és integrálható külső felügyeleti szoftverekhez. Ez különösen nagyméretű és bonyolultabb felépítésű biztonságtechnikai rendszerek esetén indokolt, ahol a rendszer hatékony menedzselése megköveteli a magasabb funkcionalitású felügyeleti szoftverek alkalmazását. A külső szoftverek és a vezérlő közötti kapcsolatot egyedi kommunikációs protokollok és illesztő programok biztosítják. On-line A vezérlő speciális beállításával olyan biztonságtechnikai rendszer is létrehozható, amelynél a jogosultságok tárolását, kiértékelését nem az S-1000 vezérlő végzi, hanem az egy független, felettes rendszerben valósul meg. A vezérlő csak adatokat továbbít a kommunikációs szerveren keresztül, az engedélyezés vagy elutasítás a külső rendszerből származik. Nyitott A rendszerben számos kommunikációs felület, interfész (Ethernet, AN2.0B, RS-485, RS-232, TTL soros, Wiegand, Abatrack2, stb.) rendelkezésre áll, amelyek a kommunikációs protokoll ismeretében lehetővé teszik külső, integrált rendszerelemek vagy periférikus eszközök S-1000 rendszerben történő használatát. Ezek közé tartozik a véna szkenner, vonalkód olvasó, QR kód olvasó, számláló, valós idejű óra kijelző stb. Az egyszerűbb jelzésfogadási vagy vezérlési funkciók pedig kontaktusokon keresztül, meglévő beállításokkal vagy egyedileg paraméterezett logikai összerendelésekkel valósíthatók meg. 9

10 1.2 ALAPFOGALMAK Fogalom Leírás Anti-pass-back (APB) Anti-pass-back zóna Átjáró Átvizsgálási zóna Autonóm rendszer Azonosító Azonosító eszköz Belépési jog Belépési pont Beléptető rendszer AN busz soportvezérlő Elem Eseményvezérelt Eszköz Facility kód Fail-safe Fail-secure Firmware Fizikai struktúra Globális anti-pass-back Grade Hamis elfogadási hibaarány, FAR Beléptető rendszer fokozott biztonsági funkciója, amely biztosítja, hogy egy személy vagy gépjármű, egy előre definiált terület (zóna) határain csak akkor haladhasson át jogszerűen, ha a megelőző mozgása a terület szempontjából ellentétes irányú volt. A funkció teszi lehetővé az ismételt beés/vagy kilépések felügyeletét. Az anti-pass-back funkcióhoz kapcsolódó, előre definiált terület, amelynek határán elhelyezkedő átjáróknál az ismételt be- és/vagy kilépés ellenőrzése megtörténik. Belépési pont, amely hardveres vezérlő, elektromechanikus akadályozó és érzékelő eszközök segítségével az előre megadott jogosultságok alapján automatikusan biztosítja személyek és gépjárművek áthaladását, illetve áthaladásának tiltását egy terület határvonalán. soportvezérlőre épülő beléptető rendszerben létrehozott logikai egység, amelyre belépési jogosultság definiálható. Beléptető rendszerben definiált virtuális terület, amelybe véletlen kiválasztás alapján működő átjárón történő áthaladáskor az ellenőrzésre kiválasztott személy a kiválasztást követően kerül. Számítógépes kapcsolat nélkül is működőképes rendszer. Beléptető rendszer esetén az előre megadott paraméterek alapján dönt az áthaladások jogosultságáról, vezérli az átjárókat és naplózza a hozzá kapcsolódó eseményeket. A rendszerben használt és rögzített, a személyek, gépjárművek egyértelmű megkülönböztetésére szolgáló informatikai adatsor. Az azonosításra szolgáló informatikai adatsort tartalmazó fizikai megjelenésű adathordozó. (pl.: kártya, badge, csuklópánt, mobiltelefon, rendszám, stb.) Beléptető rendszerben definiált szabályok összessége, amelyek lehetővé teszik személy- és járműmozgások hely-, idő- és irány szerinti engedélyezését vagy tiltását. Olyan átjáró, amely egy adott terület határán biztosítja a beléptető rendszerrel védett részre történő be- és/vagy kilépést. Komplex elektromechanikai-informatikai rendszer, amely telepített ellenőrző pontok segítségével lehetővé teszi objektumokban történő személy- és járműmozgások hely-, idő- és irány szerinti engedélyezését vagy tiltását, az események nyilvántartását, visszakeresését. Eseményvezérelt, üzenetközpontú adatátviteli protokoll, amely beléptető rendszerben biztosítja a központi vezérlő és a hozzá kapcsolódó modulok közötti kommunikációt. S-1000 rendszer központi hardver eszköze, amely a letöltött konfiguráció alapján működteti a hozzá kapcsolódó eszközöket, fogadja, tárolja és kiértékeli a tőlük kapott információkat, eseményeket, valamint kapcsolatot tart fent a szerverrel és a többi csoportvezérlővel. A központi vezérlő által felügyelt vezetékes vagy vezeték nélküli eszközök fizikai adatpontjai: bemenetek, kimenetek, interfészek. A AN busz által használt kommunikációs protokoll jellemzője, amely biztosítja a keletkezett állapotváltozások, adatok késleltetés nélküli feldolgozását, kiértékelését. A központi vezérlő által felügyelt vezetékes vagy vezeték nélküli modulok, adatgyűjtők, interfész konverterek (modulok, HUB-ok). Az azonosító adatsor azon része, amely az adott objektum, létesítmény, szervezet egyértelmű azonosítását szolgálja az azonosító eszközön és a szoftverben egyaránt. Életvédelmi szempontból biztonságos. Olyan műszaki megoldás, amely a rendszerben keletkező hiba (vezetékszakadás, zárlat, áramszünet, stb.) esetén is biztosítja a belépési pont menekülési irányból történő nyithatóságát. Értékvédelmi szempontból biztonságos. Olyan műszaki megoldás, amely a rendszerben keletkező hiba (vezetékszakadás, zárlat, áramszünet, stb.) esetén is biztosítja a belépési pont zárt állapotát. Mikroprocesszor vagy mikrovezérlő alapú elektronikus eszközök működését meghatározó beágyazott belső program. A beléptető rendszer tényleges kialakítását leíró, az egyes rendszerelemeket és az egymással való hardveres összeköttetést megjelenítő felépítés, architektúra. Több központi vezérlő közötti kommunikáció segítségével megvalósított anti-pass-back funkció. Magyarul: fokozat, osztály. Beléptető rendszereknél az MSZ EN :2013 és MSZ EN :2015 szabványokban a rendszerelemekre és az általuk felépített rendszerre vonatkozó biztonsági besorolás. A belépésre nem jogosultak azon hányada, akik a belépése jogtalanul engedélyezett. (Angol: False Accepting Rate) 10

11 Hamis elutasítási hibaarány, FRR Hardver Integrált rendszer Inter-kommunikáció Kliens számítógép Központi vezérlő LAN csatoló Logikai bemenet Logikai kimenet Logikai struktúra Lokális anti-pass-back Main App Mifare Modul Munkaállomás Off-line Olvasó On-line Proximity tag Real-time Riasztási partíció Riasztási zóna RS485-busz SAM module SISom Standalone vezérlő Szabotázs Szektor olvasó Szerver számítógép Szingularizált átjáró Társvezérlő A belépésre jogosultak azon hányada, akiktől a rendszer jogosultságuk ellenére megtagadta az engedélyt. (Angol: False Rejecting Rate) A rendszert alkotó, fizikailag megjelenő rendszertechnikai eszközök. Több különböző funkciójú rendszer (pl.: beléptető, behatolás-jelző, videotechnikai, tűzjelző, épületautomatizálási, stb.) közös platformon történő egyesítése, azzal a céllal, hogy az így egységesített rendszerek egymásnak információval szolgálhassanak, és ezáltal automatikusan optimalizálják az egyes rendszerek működési hatásait. Központi vezérlők között Etherneten keresztül megvalósuló közvetlen információ-csere. Lásd. munkaállomás. Lásd. csoportvezérlő. Jellemzően Ethernet RS232 vagy Ethernet RS485 interfészek közötti adatátvitelt biztosító hálózati eszköz. Fizikailag nem létező, a központi vezérlő konfigurációjában létrehozott virtuális bemenet. Fizikailag nem létező, a központi vezérlő konfigurációjában létrehozott virtuális kimenet. A beléptető rendszer fizikai kiépítése és virtuálisan létrehozott adatpontok alapján a központi vezérlő konfigurációjában létrehozott logikai egységek összessége. Egyetlen központi vezérlő által kezelt területeken megvalósított anti-pass-back funkció. A központi vezérlő Linux operációs rendszerén futó, a beléptető és integrált felügyeleti rendszer funkciókat megvalósító alkalmazás. Az NXP Semiconductors tulajdonában lévő védjegy, az érintés nélküli intelligens kártyákban és a proximity kártyákban használt technológia. A központi vezérlőhöz AN kommunikációs buszon csatlakoztatott vezetékes, fizikai eszköz. Az a fizikai vagy virtuális számítógép, amelyen a SIS szoftvercsomag SiS Kliens programja telepítésre került. Központi szerver vagy vezérlőgép nélkül kialakított rendszer vagy működési állapot, üzemmód, melynek során a vezérlőegységek az eltárolt adatok alapján önállóan működnek. A rendszerben használt azonosítót tartalmazó rádiófrekvenciás adathordozók adatainak, tárolt információinak kinyerésére szolgáló rádiófrekvenciás eszköz. Kommunikációs hálózathoz, rendszerhez csatlakoztatott, közvetlen kapcsolaton alapuló információközvetítő, illetve adatcserélő eljárás. Közelítéses azonosítási technikában az azonosítót tartalmazó rádiófrekvenciás adathordozó. Valós idejű. A változás és annak környezeti érzékelése közötti valós időskálán mért késleltetése szabványban vagy más előírásokban meghatározott keretek között marad. Azonos behatolásjelző terület védelmét ellátó riasztási zónák logikai csoportja, amin keresztül a riasztási zónák együttesen élesíthetők, hatástalaníthatók. Behatolásjelző rendszerben egy vagy több érzékelő csatlakoztatására szolgáló több-állapotú bemenet, jelzővonal. Az ISO/IE 8482 szabványban specifikált soros, half-duplex, multipontos kommunikációt biztosító adatátviteli csatorna. Secure Access Modul: Biztonságos hozzáférésű modul. Azonosításhoz szükséges biztonsági kulcsok magas biztonsági szintű tárolására szolgáló eszköz. A SIS szoftvercsomag részét képező, adatkommunikációt biztosító önálló program/szolgáltatás, amely tartalmazza az egyes alrendszerekkel, hardvereszközökkel történő kommunikációhoz szükséges illesztőprogramokat. Beléptető rendszer részét képező önállóan is működőképes, funkcióját külső kapcsolat nélkül is teljes körűen ellátó adatfeldolgozó, adatgyűjtő és kiértékelő egység. A rendszer megbontásából, fizikai rongálásából adódó állapot vagy esemény. Olyan fizikai eszköz, ami nagy-biztonságú proximity azonosítók titkos kulccsal védett tárhelyéből kriptografikus autentikációs eljárást követően képes a kódolt információk kinyerésére. A rendszer működését központilag felügyelő számítógép vagy számítógépek. SIS rendszer esetén az SQL adatbázis-kezelő rendszer és a SiSom kommunikációs modult futtató számítógép(ek). Speciális belépési pont, amely fizikai kialakításánál fogva egy azonosító beolvasása esetén csak egy személy áthaladását teszi lehetővé. Központi vezérlők működési módja, amely lehetővé teszi a központi vezérlők egymás közötti kommunikációját. 11

12 Topológia Verifikálás Vészhelyzet program Vezérlő Vezérlőgép Zsilip A rendszer felépítését szemléltető sematikus ábra, a rendszerben szereplő eszközök és kapcsolati struktúrájuk bemutatására. Ellenőrzés. Beléptető rendszerben a fizikailag telepített hardver eszközök és a rendszer konfigurációjában szereplő eszközök egyedi azonosítóinak összehasonlítása a kommunikáció során. Beléptető rendszerben létrehozott parancsok sorozata, amely adott bemeneti változás vagy manuális indítás hatására a meghatározott átjárókat automatikusan az előre definiált állapotba vezérli. Beléptető rendszer funkcionális, döntéshozó alapegysége, amely adatgyűjtést, jelfeldolgozást és kiértékelést végez, illetve kommunikál a szerver számítógéppel. Az a fizikai vagy virtuális számítógép, amelyen a SIS szoftvercsomag SiSom elnevezésű kommunikációs programja/szolgáltatása fut. Kettő vagy több átjáró logikai összekapcsolásával kialakított fokozottan védett terület, ahol a védett tér határán lévő átjárók közül egyidejűleg csak egy átjáró lehet nyitva, illetve csak egy átjáró kerülhet nyitható állapotba. 12

13 1.3 RÖVIDÍTÉSEK Rövidítés Jelentés Magyarázat ANPR Automatic Number Plate Recognition Automatikus rendszámfelismerés AP Access Point Belépési pont, átjáró APAS Access Point Actuators and Sensors Belépési pont akadályozó eszközei és érzékelői APB Anti-pass-back Ismételt áthaladás elleni védelem BMS Building Management System Épület felügyeleti rendszer AN ontrol Area Network Üzenetközpontú adatátviteli protokoll TV losed ircuit Television Zártláncú videómegfigyelő rendszer EOL End Of Line Vonalvég F Facility ode Objektum, ügyfél azonosító sorszám GUI Graphical User Interface Grafikus felhasználói felület ID Identifier Azonosító IT Information Technology Informatikai technológia LAN Local Area Network Helyi informatikai hálózat NF Near Field ommunication Rövid hatótávolságú kommunikáció P Personal omputer Személyi számítógép PIN Personal Identification Number Személyi azonosító kód PSU Power Supply Unit Tápegység REX Request-to-Exit Jellemzően kilépéshez használt kézi nyitás RFID Radio Frequency Identification Rádiófrekvenciás azonosítás RT Real Time lock Valós idejű óra SAM Secure Access Module Biztonságos hozzáférésű modul SIS Seawing Integrated Solution Seawing integrált felügyeleti rendszer T&A Time and Attendance Munkaidő-nyilvántartó UHF Ultra High Frequency Ultra magas frekvencia UID Unique Identifier Egyedi azonosító UPS Uninterruptable power supply Szünetmentes tápegység WAN Wide Area Network Kiterjedt informatikai hálózat 13

14 2 RENDSZERTEHNIKA 2.1 RENDSZERTEHNIKAI FELÉPÍTÉS PRIMARY S-1000 S-1000 S-1000 S-1000 AN-BUS LOOP AN-BUS AN-BUS - 1 AN-BUS - 2 AN-BUS AN-BUS LAN APERIO HUB SEURITY ANPR FIRE MON. T&A USB LAN LAN INTER-OMMUNIATION INTER-OMMUNIATION M-02 M-04 M-07 M-02 M-04 POLIE M-03 M-10 M-08 M-02 M-07 M-02 M-06 M-06 M-05 M-09 SNAPSHOT ANPR M-07 M-02 M-06 AN-BUS LAN AN-BUS AN-BUS AESS POINT - 1 AESS POINT - 2 AESS POINT - 3 AESS POINT - 4 AESS POINT - 5 AESS POINT - 6 AESS POINT - N LOGIAL PHYSIAL DEVIES (MODULE, HUB) ONTROL P SIS LIENS P MS-SQL DATABASE LDG LDR L B A ANH ANL INP1 INP2 INP3 INP4 OUT3 OUT4 OUT5 OUT6 TEST RESET SEAWING INPUTS JP3 T USED! JP4 JP2 INP13 INP12 INP11 INP10 INP9 S/N: RS-485 DO-12 REV:B RS485 TERMINATOR AN-BUS TERMINATORS M-01 LD1 LD2 JP2 JP1 M-07 PR LOK LD3 LD4 AN-BUS TERMINATOR AN RX AN TX INP2 INP3 INP4 POWER DIAG RESET INP1 T USED! S/N: OUT2 OUT1 RX TX LEDG RP/D1 RDP/D0 BUZ LEDR LEDG RP/D1 RDP/D0 BUZ LEDR SAB L ANH ANL M-02 DO-12 REV:B LDG LDR ANH ANL INP1 INP2 INP3 INP4 OUT3 OUT4 OUT5 OUT6 TEST RESET SEAWING INPUTS JP3 T USED! JP4 JP2 INP13 INP12 INP11 INP10 INP9 S/N: RS485 TERMINATOR AN-BUS TERMINATORS L B A 100 E100 H100 L100 REDUNDANT SISOM - 1 SISOM - 2 SISOM - 3 INTER-OMMUNIATION APERIO HUB M E100 H100 14

15 2.2 MŰKÖDÉSI LEÍRÁS Az S-1000 integrált biztonságtechnikai rendszer központi vezérlőkre vagy más néven csoportvezérlőkre (Group ontroller) alapozott, elosztott intelligenciájú hálózat, amelyben az S-1000-MX7 típusú csoportvezérlők önállóan működnek, a területi szintű biztonsági funkciókat pedig az egymás közötti kommunikáción keresztül valósítják meg. Így a komplett rendszer, a szerver kiesése esetén, autonóm üzemmódban is teljes körűen működőképes marad. A vezérlők szabványos módon, közvetlenül a lokális informatikai hálózatra (LAN) kapcsolódnak, amelyen keresztül tartják a kapcsolatot a kijelölt kommunikációs szerverrel illetve a rendszert alkotó többi vezérlővel. A kommunikációs szerver vagy konfigurálási megnevezéssel vezérlőgép (ontrol P) a Seawing Integrated Solution (SIS) szoftvercsomag SiSom szolgáltatást futtató számítógépe. A vezérlők a működéshez szükséges minden paramétert, konfigurációs adatot, azonosítási és jogosultsági információt, idő és időzítési beállítást letöltés útján a szerver adatbázisából kapnak meg és tárolnak el. Ezt követően a letöltött adatok alapján működnek: végzik a jelfeldolgozást, kiértékelést és tárolják a keletkezett eseményeket is. Míg az úgynevezett standalone vezérlőkre alapozott rendszerek esetén minden átjáróhoz külön vezérlőt kell felszerelni, addig a csoportvezérlős rendszertechnikai felépítésnek köszönhetően nem szükséges minden belépési ponthoz külön intelligens vezérlőt telepíteni, elegendő a felügyelt áteresztési pontnál elhelyezett periférikus eszközöket egy S-1000 modulba bekötni. A modulok a vezérlőből induló AN busz hálózatra csatlakoznak busz topológiában, és egyfajta interfész konverterként funkcionálnak a AN busz és a lokálisan bekötött olvasók, érzékelők, jeladók, elektromechanikus eszközök jelei között. A modul a vezérlőhöz képest lényegesen egyszerűbb felépítésű áramköri elem, nem tartalmaz memóriát és valós idejű órát sem. A modul nem hoz önálló döntést és nem tárol adatokat, a bemeneti jeleit a AN buszon keresztül, valós időben továbbítja az S-1000-MX7 központi vezérlőhöz, amely az ott tárolt jogosultságok és logikai összefüggések alapján értékeli ki a beérkező jelzéseket, dönt a belépési jogosultságról, riasztási és működési jelzésekről. A jelfeldolgozást követően a vezérlő szintén a AN buszon keresztül működteti a modulok kimeneteit és azon keresztül a periférikus eszközöket. A modulokon található fizikai bemenetek, kimenetek, olvasó portok, soros interfészek funkciója, hardver paraméterei előre nem meghatározottak, azok az üzembe helyezés folyamán, a SIS szoftverben létrehozott logikai átjárók, zónák, partíciók konfigurálásával realizálódnak. Ugyanarra az adatvonalra kötött modulok fizikai adatpontjai tetszőlegesen felhasználhatók és egymással szabadon kombinálhatók a központi vezérlőben létrehozott logikai egységekben (átjárók, riasztási partíciók, vezérlések, stb.). A szabotázsjelzés és a vezérlő tápegység hibajelek kivételével nincsenek fizikai adatponthoz rendelt előre meghatározott beállítások, funkciók. Valamint egy fizikai bemenet egyidejűleg több logikai egységben is felhasználható. Operációs rendszer A központi vezérlők Linux alapú operációs rendszerrel működnek, amely új informatikai lehetőségeket nyit meg, biztosítja a bonyolultabb és nagyobb funkcionalitással rendelkező alkalmazások futtatását. A Linux alapú operációs rendszer bevezetésének további előnye a multitaszkos működési mód. Így a korábban egy alkalmazásban megvalósított funkciók szétválaszthatóvá váltak, mivel az operációs rendszer képes több program párhuzamos futtatására. A főalkalmazás mellett számos egyéb program működhet a háttérben, mint például az életjelkezelő, webszerver, időszinkronizáló, wathdog vagy konfiguráló programok, amelyek segítségével könnyebben átlátható és menedzselhető a teljes biztonságtechnikai rendszer. Interfészek S-1000 rendszerben a kommunikációs szerver és a vezérlő Etherneten, a vezérlő és a modulok AN interfészen keresztül kommunikálnak egymással. A AN busz technológia már évtizedek óta szabványosított, elfogadott és támogatott megoldás több más iparágban. Alkalmazásának köszönhetően egy olyan hardverfüggetlen platform kialakítása vált lehetővé, amelyben a központi vezérlőhöz a saját modulokon kívül, szinte tetszőleges üzleti logikát hordozó elektronikai modul illeszthető szabványos módon. Az adatátviteli sebességnek és a AN busz protokollnak köszönhetően a AN busz jelentősen gyorsabb adatforgalmat biztosít, mint más beléptető rendszerek RS-485-ös vagy RS-422-es kommunikációs hálózata. Ezen kívül külső egységek illesztéséhez a rendszerben rendelkezésre állnak RS-232, TTL soros, RS-485, Wiegand, AbaTrack2 interfészek is, amelyek a megfelelő protokoll vagy kódolás ismeretében szabadon felhasználhatók. Integrált LAN Az S-1000 termékcsalád központi vezérlője gigabites integrált LAN csatlakozással rendelkezik, amelynek alkalmazásával az eszköz hálózati kommunikációja jelentősen felgyorsul. Ennek köszönhetően a nagy adatmennyiséget mozgató műveletek (pl.: kártya adatbázis letöltés, eseménytár lekérdezés, konfigurálás) végrehajtása is nagyságrendekkel gyorsabbá válik. Az integrált LAN költséghatékony, szabványosított megoldás, aminek használatával nő az üzembiztonság és a teljesítmény a különálló Ethernet konverteres megoldásokhoz képest. 15

16 Titkosított kommunikáció Az S-1000 központi vezérlőn futó főalkalmazások (main application, webszerver, logkezelő) és a felsőbb szintű szoftveralkalmazások (SIS felügyeleti program, web böngésző, log szerver) közötti kommunikáció beépített SSL vagy TLS titkosításon keresztül valósul meg. Inter-kommunikáció Az S-1000 központi vezérlők megfelelő konfigurálással az Ethernet hálózaton keresztül kommunikálnak egymással, amivel területi biztonsági funkciók hozhatók létre. Globális anti-pass-back (APB) zónák használatával a kiválasztott vezérlők között kölcsönösen átküldésre kerülnek a kártyák aktuális APB zóna információi. Ezekből az adatokból leképezhetők bonyolult, zóna szintű belépési jogosultságok vagy területi létszámadatok is. Ezen kívül interkommunikált státusznak minősülnek a partíciók riasztási állapotai is. Hardver eszköz verifikálás A központi vezérlők és a modulok a saját belső programjukban (firmware) eltárolt típusazonosítóval és egyedi gyártási sorozatszámmal rendelkeznek. Az eszközök kihelyettesítésével történő külső támadások kivédése érdekében a kommunikációs protokoll szerint a szerver és a vezérlők, illetve a vezérlő és a hozzá kötött modulok között folyamatosan megtörténik a hardver eszközök verifikálása. Ez a védelmi funkció alapvető elvárás a magasabb szintű biztonsági fokozatnak való megfeleléshez. Eseményvezérelt A AN buszon alkalmazott eseményorientált, ütközés detektáláson alapuló protokoll biztosítja, hogy az S-1000 vezérlőhöz kapcsolt hardvermoduloknál keletkezett beléptetési, behatolásjelzési vagy épületfelügyeleti esemény azonnal érvényre jut. Ennek köszönhetően a rendszer egésze jobb erőforrás-kihasználtságot, gyorsabb működést eredményez, valós idejű adatszolgáltatást biztosít. Memória Az MX7 megújult központi vezérlő elődjéhez képest lényegesen nagyobb memóriával rendelkezik. A 1GB méretű DDR3-as memória stabil hátteret biztosít a megnövekedett processzor sebességre alapozott, memóriából allokált, bonyolultabb számítási műveleteknek. emm háttértár Az S-1000-MX7 vezérlő 8 GB emm háttértárral rendelkezik, amely más vezérlőkhöz képest nagyságrendekkel nagyobb eseménytár és kártyaadatbázis kezelését teszi lehetővé. A flash memória alkalmazás további előnye, hogy az események hosszú időn keresztül tárolhatók a vezérlőben. Az események hosszú idejű, párhuzamos tárolása növeli az üzembiztonságot és támogatja a magasabb biztonságú alkalmazásokat. Az adatok áramszünet esetén is megmaradnak, tárolásukhoz nincs szükség külön háttér energiaforrásra. Real-time-clock (RT) A vezérlő kvarckristályhoz szinkronizált, nagy-pontosságú, beépített valós idejű órával (Real-Time-lock) rendelkezik, amely lehetővé teszi az események időbélyeggel történő ellátását év, hónap, nap, óra, perc, másodperc bontásban. Így elkülöníthető az esemény konkrét megtörténésének illetve a szerver adatbázisában történő rögzítésének időpontja. A panelra integrált lítium elem biztosítja, hogy hosszú áramszünet esetén sem kell a vezérlő idejét újra beállítani. Automatikus időszinkron Az objektumban működő biztonságtechnikai rendszerek azonos idő kezelése létfontosságú a stabil működés és a későbbi eseménykiértékelés szempontjából. S-1000 rendszerben a valós idő beállítására és szinkronizálására két mód lehetséges. Egyik esetben a rendszert alkotó összes vezérlőben beállításra kerül egy időszerver (NTP) hálózati címe, ahonnan folyamatosan és egységesen frissítik az idejüket. Másik esetben időkiszolgáló nem kerül konfigurálásra, hanem a SIS rendszerből a beállított gyakoriság szerinti ütemezett feladatként automatikusan történik meg az aktuális dátum és idő letöltése, frissítése. Naptár kezelés A mikroszámítógép alapra helyezett működési mód lehetővé teszi a szervertől független, beépített naptár kezelését. Ezáltal definiálhatók munkaszüneti napok, ünnepnapok, cserenapok, valamint éves naptári intervallumokhoz kötött belépési jogosultságok is. Automatizmus A rendszer az automatikus időszinkronizáción túl további beépített, automatizált funkcióval rendelkezik, amelynek egyik célja a nagy kiterjedésű, sok felhasználóval rendelkező rendszerek esetében az elvárt biztonsági szint fenntartása akár élőerős védelem nélkül is. Alkalmazásának másik szempontja az épület kényelmi, kiszolgáló funkciói. Jellemző 16

17 felhasználások: idő intervallumhoz és/vagy létszámhoz kötött élesítés, hatástalanítás, belépési pont tartós nyitása, tartós zárása, világítás vagy energia-ellátás kapcsolása, vészhelyzeti programok futtatása, stb. Webes szerviz felület A vezérlő a beépített web szervernek köszönhetően böngészőből elérhető webes felülettel is rendelkezik, ahol a szerver kapcsolattól függetlenül elvégezhető a vezérlő és a kapcsolódó modulok működésének ellenőrzése. Ez egyszerűsíti a hibakeresést és megkönnyíti a rendszer üzembe helyezését. Távoli vezérlés, frissítés Autentikációt követően a webes szerviz felületről lehetőség van a modulokon található kimenetek távolról történő aktiválásával a kapcsolódó kimeneti eszközök működési próbáját elvégezni, illetve a vezérlőprogramot (Main.app) frissíteni. A vezérlő firmware frissítése csak az adott vezérlőhöz tartozó jelszó és sorozatszám ismeretében végezhető el, másik vezérlő programja nem írható vele felül. A beavatkozások szerver kapcsolatot nem igényelnek és külön konfiguráló szoftver nélkül elvégezhetők. Kétszintű struktúra A rendszer működése többrétegű architektúrára épül, amelyben a fizikai és a logikai struktúra egymástól teljesen elkülönül. Ez a kialakítás szabadságot biztosít a tervezők és rendszerintegrátorok számára, mivel a logikai egységek létrehozása, jogosultságok kiosztása független a mögöttes fizikai felépítéstől. A logikai paraméterezéssel nem szükséges megvárni a fizikai telepítést, hanem azt megelőzően vagy azzal párhuzamosan megtörténhetnek a beállítások, amivel jelentősen csökkenthető a helyszínen üzembe helyezésre fordított idő. Ugyanakkor megkönnyíti a későbbi bővítéseket vagy fizikai eszközök cseréjét is. Multi bemenetek A központi vezérlőn vagy a modulokon található kétállapotú digitális vagy többállapotú, analóg bemenetek egyidejűleg több logikai egységben is felhasználhatók. Így egy jelzésadó vagy érzékelő állapotváltozása egymástól független logikai összefüggések feltételrendszerében is önálló operandusként szerepelhet. Hibatűrés A rendszerbe számos, a hibák káros hatásait korlátozó megoldás beépítésre került. A AN busz hálózat hurok topológiában történő kialakítása biztosítja az egyszeri vezetékszakadásból adódó modul kiesést, izolátorok használatával pedig a buszon bekövetkező zárlat, túlfeszültség, potenciál-különbség is kiküszöbölhető. A vezérlők beépített ellenőrzési és watchdog funkciója meggátolja a rendszer rendellenes működését. A tápegységtől érkező hibajelek garantálják, hogy feszültség kimaradás esetén, a másodlagos tápellátás (akkumulátor) megszűnése előtt a vezérlő tervezetten leáll, a folyamatait és fájlrendszerét lezárja, így nem történik adatvesztés. Ezzel egyidejűleg a hozzá tartozó átjárókat az előírt üzemállapotba vezérli. 2.3 RENDSZER JELLEMZŐK Integrált rendszer: beléptető, behatolásjelző, intelligens épületfelügyelet Szervertől független, autonóm működési mód Linux operációs rendszer alapú központi vezérlő Vezérlők közötti közvetlen kommunikáció Etherneten (inter-kommunikáció) Egyéb rendszerekkel történő kommunikáció Etherneten vagy soros interfészeken keresztül Központi vezérlő azonosítás: IP cím és gyártási sorozatszám alapján Hardver eszköz (modul) verifikálás gyártási sorozatszám alapján Eseményvezérelt, kétirányú kommunikáció a AN buszon Online működési mód AN busz modulokkal Modulok nem hoznak önálló döntést és nem tárolnak adatokat Független fizikai és logikai struktúra Rugalmas fizikai és logikai paraméterezés Vezérlőn belül a modulok adatpontjai szabadon felhasználhatók és egymással kombinálhatók a logikai egységekben (átjárók, riasztási partíciók, vezérlések) A fizikai adatpontok funkciója és hardver paraméterei előre nem meghatározottak Egy bemenet több logikai egységben is felhasználható (multi) Elérhető rendszerbiztonsági szint: Grade 3, Grade 4 17

18 2.4 HÁLÓZATI ARHITEKTÚRA Adatbázis szerverek és adatbázis A hálózati architektúra többszintű rendszermodelljének központi eleme az adatbázis szerver. A Seawing Integrated Solution (SIS) szoftvercsomag a Microsoft SQL adatbázis-kezelő rendszert támogatja. A rendszer méretétől, a megvalósítandó funkcióktól függően működhet a rendszer az MS-SQL több verziója alatt is (pl.: Express, Standard). Alapesetben a rendszer egyetlen központi adatbázis szerverre és adatbázisra épül, ami magasabb szintű rendelkezésre állási igény esetén kiegészülhet másodlagos szerverrel is. A redundanciát a Microsoft Failover lustering technológiájával javasolt kialakítani. Az adatbázis tartalmazza a rendszer működéséhez szükséges összes paramétert, konfigurációs és törzsadatot, felhasználói és jogosultsági információkat. Így az összes adat megőrzéséhez elegendő az adatbázis biztonsági mentéséről gondoskodni. A lementett adatbázisból a teljes rendszer bármikor visszaállítható Kommunikációs szerverek A rendszerstruktúra következő szintjén a kommunikációs szerverek találhatók, amelyek a fizikai eszközök és az adatbázis közötti kétirányú adatcserét valósítják meg. Egy rendszerben egy kommunikációs funkciót ellátó számítógépnek mindenképpen lennie kell, de szelektivitás vagy erőforrás elosztás miatt, több kommunikációs szerver is üzembe állítható. Az egyes szerverek közötti eszköz átcsoportosításokat a szoftveren keresztül lehet megtenni, így az adott kommunikációs szerver mindig csak a hozzárendelt fizikai eszközöket felügyeli. Egyszerű, kis rendszer kialakításnál az adatbázis szerver és a kommunikációs szerver jelentheti ugyanazt a fizikai vagy akár virtuális gépet is. A kommunikációs szerveren a SiSom program egy példányban Windows szolgáltatásként a háttérben fut. A SiSom alapvetően az egyes alrendszerekkel történő kommunikációhoz szükséges drivereket tartalmazza, és mindig csak azokat az illesztőprogramokat használja, amilyen típusú eszközöket kezelnie kell. Ennek megfelelően az S-1000 vezérlőket is egy driver kezeli. A program 24 órás üzemben működik, mert csak így biztosítható a folyamatos adatcsere az egyes alrendszerekkel Munkaállomások A felhasználóknak a munkaállomásokra telepített Windows alapú grafikus program segítségével van lehetőségük a rendszer kezelésére. Ez tulajdonképpen a SIS kliens programot jelenti, amelyen keresztül lehetőség nyílik a rendszer teljes felügyeletére. A program egységes formában tartalmazza a rendszer paraméterezéséhez, beállításához szükséges konfigurációs részeket, és ezzel egyidejűleg biztosítja a végfelhasználók számára a kezelői felületeket is. A program minden munkaállomásra egységesen vastag kliensként installálható, a felhasználói felület a munkaállomás és bejelentkezett kezelőszemély jogosultságai alapján szabható testre. A többrétegű architektúra miatt a kliensek közvetlenül az adatbázishoz csatlakoznak. A kliens programok egyidejűleg több példányban is futtathatók és bármikor bezárhatók, az nincs hatással a szerverek vagy a rendszer fizikai működésére. Fő funkciók: Konfigurációs adatok, működési paraméterek beállítása, változtatása Törzsadatok bevitele, aktualizálása On-line rendszerfelügyelet grafikus platformon, amely lehetőséget ad a beavatkozásra is Lekérdezések, listák készítése Licenszelt munkaállomás típusok: Beléptető Felügyeleti Kártyamegszemélyesítő Jellemző munkaállomás funkciók: Őrszolgálat, felügyeleti funkciók Biztonsági beállítások, jogosultság kezelés HR funkciók, törzsadatok szerkesztése Kártyamegszemélyesítés, kártya nyomtatás Portai, vendégkártya kiadás Rendszámfelismerő felügyelet Tűzvédelmi monitor, gyülekezési pont 18

19 2.4.4 Fizikai struktúra Az IT architektúrához hasonlóan az S-1000-es beléptető rendszer fizikai struktúrája is több különálló szintre bontható az alábbiak szerint: 1. Vezérlők A csoportvezérlők (Group ontroller) szintjén találhatók az S-1000-MX7 típusú központi vezérlők, amelyek szabványos módon közvetlenül az Ethernet hálózatra kapcsolódnak. Az informatikai hálózaton keresztül tartják a kapcsolatot a kommunikációs szerverrel illetve az azon futó SiSom programmal. A SiSom programban található S-1000 driver gyárilag a 4662-es TP porton keresztül kommunikál a telepített vezérlőkkel. A kommunikációs program több szálas felépítése lehetővé teszi egyidejűleg több központi vezérlővel történő kapcsolattartást is. Ezen kívül a globális biztonsági funkciók szervertől független megvalósításának érdekében a vezérlők egymás között is adatcserét végeznek a LAN-on keresztül. A központi vezérlők a standalone vezérlőkhöz hasonlóan tárolják a működésükhöz szükséges összes működési paramétert, konfigurációs, jogosultsági, idő és időzítési adatot, valamint elmentik a belépési pontokon keletkezett eseményeket is. 2. Eszközök (modulok, HUB-ok) S-1000 terminológiában a hierarchikus felépítés következő szintjén az eszközök helyezkednek el. Az eszközök egy gyűjtőfogalom, magába foglal minden olyan rendszerelemet, ami valamilyen kommunikációs interfészen keresztül a központi vezérlőhöz kapcsolódik. Az eszközök önállóan nem működőképesek, nem hoznak döntést és nem tárolnak adatokat. Egyfajta interfész konverterként működnek a periférikus eszközök (azonosítási eszközök, érzékelők, jeladók, akadályozó elemek, stb.) és a vezérlő között, ahol minden esetben a vezérlőben tárolt adatok és konfiguráció alapján születik meg a döntés. Vezetékes kialakítás esetén ezek az eszközök rendszer-specifikus modulokat jelentenek, amelyek közvetlenül a vezérlőből induló AN buszra csatlakoznak. Az S-1000 széles modulválasztékkal rendelkezik a különböző biztonsági és vezérlési funkciók megvalósításához. Az egyes modulok jellemzően a bemenetek, kimenetek, portok típusában és mennyiségében térnek el egymástól, a kommunikációs protokoll tekintetében egységes a kialakítás. S-1000 rendszeren belül a vezetékes modulok használatával párhuzamosan lehetőség van vezeték-nélküli belépési pontok létrehozására is. Ebben az esetben az Ethernet hálózatra HUB-ok csatlakoznak, amelyek rádiósan kommunikálnak a hozzájuk kapcsolódó vezeték-nélküli zárakkal. A modulokhoz hasonlóan a HUB-ok sem hoznak döntést, hanem az adatokat a LAN-on keresztül valós időben továbbítják a vezérlő részére. Tehát az adatfeldolgozás ebben az esetben is a vezérlőben valósul meg. 3. Elemek (adatpontok) A vezetékes AN busz modulokon található fizikai adatpontok (bemenetek, kimenetek, portok) illetve a vezetéknélküli zárszerkezetek érzékelői, kimenetei, mint elemek jelennek meg az S-1000 vezérlő konfigurációs listájában. Az elemek a rendszer legkisebb logikai építőelemei, amelyekhez már közvetlenül logikai funkciók társíthatók. Ez egyben azt is jelenti, hogy S-1000 rendszerben a legtöbb adatpont (elem) működési módja, fizikai paraméterei előre nem definiáltak, azok a vezérlő paraméterezése folyamán kerülnek beállításra. Ez alól kivételt képeznek a központi vezérlő szabotázs és táphiba jelei, valamint a modulok szabotázs bemenetei. Ezek funkciója és fizikai kialakítása előre meghatározott, módosítására nincs lehetőség. 4. Társvezérlők A társvezérlők vagy távadók önálló fizikai eszközként nem jelennek meg, ez a besorolás a központi vezérlők egyfajta kategóriáját jelenti. A társvezérlőként funkcionáló vezérlőegységek önálló működésük mellett, az egymás közötti kommunikációban is részt vesznek. A társvezérlők között átjelzésre kerülnek a globális anti-pass-back információk és a riasztási partíciókhoz rendelt vagyonvédelmi kimenetek vezérlései is. 19

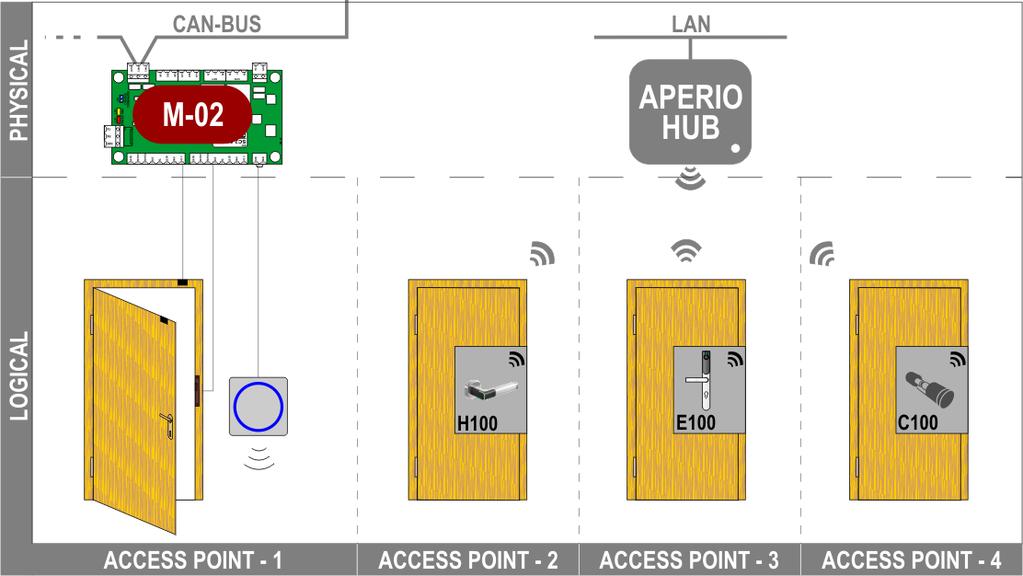

20 S/N: OUT2 OUT1 RX TX Logikai felépítés Az S-1000 rendszerstruktúra szakít a hagyományos standalone vezérlőkre alapozott felépítéssel, ahol egy belépési pontot egy vezérlőegység kezel. soportvezérlős logikában a fizikai kiépítés még nem determinálja a szoftverben létrehozott logikai egységeket. A felépítés két szintre tagolódik, ahol a fizikai és logikai struktúra külön jelenik meg. A könnyebb érthetőség kedvéért az alábbiakban néhány rendszerkialakítási példa szemlélteti a kétszintű struktúrát. AN-BUS LOGIAL PHYSIAL LD1 LD2 JP1 POWER DIAG AN-BUS TERMINATOR L LEDG ANH RP/D1 RDP/D0 ANL LD3 AN RX BUZ LD4 AN TX RESET INP1 INP2 INP3 INP4 M-02 T USED! JP2 LEDR LEDG RP/D1 RDP/D0 BUZ LEDR SAB M-01 AESS POINT - 1 AESS POINT - 2 Két vezetékes belépési pont egy modulon Egy vezetékes és több vezeték-nélküli belépési pont egy vezérlőn 20

21 Két vezetékes és két vezeték-nélküli belépési pont egy vezérlőn Több vezeték-nélküli belépési pont egy vezérlőn 21

22 TX RX F SAB /1 /2 /3 S/N: SAB /5 /4 RX TX S/N: AN-BUS LOGIAL PHYSIAL F5 F4 LD4 INP8 DIAG INP7 M021 INP6 INP5 INP4 INP3 M-03 ANL ANH T USED! PRG JP1 AN-BUS TERMINATOR LD2 LD1 RESET AN AN RX TX ANL ANH POWER LD3 INP2 INP1 5AF F2 F3 PARTITION - 1 PARTITION - 2 Különböző érzékelők több-állapotú bemeneti modulon AN-BUS LOGIAL PHYSIAL L E D M-03 OUT9 OUT10 OUT11 OUT12 OUT13 F1 INP1 INP2 M-04 RESET T USED! PRG JP2 AN TX AN RX POWER DIAG L LD2 LD3 LD4 ANH LD1 ANL JP1 AN-BUS TERMINATOR Fszt. 1.em. 2.em. 3.em. ALARM OUTPUTS AESS POINTS 1-4 Különböző funkciójú vezérlések kimeneti modulon 22

23 S/N: OUT2 OUT1 AN-BUS LOGIAL PHYSIAL L E D TX RX LD1 LD2 JP1 POWER DIAG AN-BUS TERMINATOR L LEDG ANH RP/D1 RDP/D0 ANL LD3 AN RX BUZ LD4 AN TX RESET INP1 INP2 INP3 INP4 M-05 T USED! JP3 JP2 JP4 JP2 INP1 INP2 LEDR LEDG RP/D1 RDP/D0 BUZ INP3 INP4 S/N: LEDR SAB Firs name Last name B M-01 A AESS POINT Motoros kártyanyelő vezérlő modul AN-BUS LOGIAL PHYSIAL RESET RS485 TEST TERMINATOR L LDG LDR ANH T USED! ANL AN-BUS TERMINATORS M-06 OUT3 SEAWING OUT4 OUT5 OUT6 INP13 INP12 INP11 INP10 INP9 DO-12 REV:B INPUTS AESS POINT Szingularizált belépési pont egy modullal, RFID azonosítással 23

24 JP3 JP4 JP2 INP1 INP2 INP3 INP4 S/N: AN-BUS LOGIAL PHYSIAL RESET RS485 TEST TERMINATOR L LDG LDR ANH T USED! ANL B A AN-BUS TERMINATORS M-07 OUT3 SEAWING OUT4 OUT5 OUT6 INP13 INP12 INP11 INP10 INP9 DO-12 REV:B INPUTS AESS POINT Szingularizált belépési pont egy modullal, RFID és vonalkód azonosítással 24

25 2.4.6 Fizikai-logikai összerendelések FIZIKAI LOGIKAI Központi vezérlő Eszköz Elem Funkció Típus Területi Kategória Bemenet Általános: 230V hiba Akkumulátor hiba Nyitásérzékelő Kézi nyitás A Kézi nyitás B Vésznyitás Átvizsgálás Tartós zárás Tartós nyitás Ellenőrző S-1000-MX7 Modulok: S S S S S S S S S Kimenet Általános: Átengedés A Átengedés B Vendég Átvizsgálás Olvastatás A Olvastatás B Belépésre vár Riasztások: Behatolás Érvénytelen kártya Idegen azonosító Időzónán kívül Ismételt áthaladás Nyitva maradt Átjáró szabotázs Vésznyitás Létszámkorlát sértés Átjáró Forgóvilla Lift Rámpa vezérlő Átvizsgálás vezérlő Kártyanyelő vezérlő APB zónák Zsilip Zsilipes sorompó Vészhelyzet program BELÉPTETŐ S-550 HUB-ok: AH40 Aperio HUB Olvasó port Rendezvény kijelző: Piros Sárga Zöld Hangjelzés Olvasó A Olvasó B BE/KI irány Sorompó vezérlő Soros interfész: RS-232 RS-485 TTL soros Soros olvasó Seawing olvasó Vonalkód olvasó Biosec véna scanner Kijelző PR: Real-Time-lock Rendezvény beléptető Létszám kijelző ESD mérő berendezés 25

26 2.5 ESZKÖZÖK Rendszereszközök Típus Megnevezés S-1000-MX7 S S S S S S S S S S-550 SW-IT-401 AN-ISOL Központi vezérlő, csoportvezérlő Beléptető modul optimalizált mennyiségű be-/kimenettel Vagyonvédelmi modul Kimeneti modul Motoros kártyanyelőbe integrált modul Beléptető modul bővített mennyiségű be-/kimenettel Beléptető modul bővített mennyiségű be-/kimenettel és soros interfészekkel Univerzális kártyanyelőbe integrált modul AN buszra köthető olvasó be-/kimenettel SW-R-401-M-AN + I/O AN buszra köthető olvasó be-/kimenet nélkül SW-R-301-AN, SW-R-401-M-AN, SW-R-501-AN Többfunkciós modul Munkaidő-nyilvántartó terminál AN busz galvanikus leválasztó Illesztett eszközök Típus Megnevezés Aperio AH20 Aperio AH40 Aperio 100 Aperio E100 Aperio L100 Aperio H100 Suprema PR-lock Számláló Kijelző ESD Vonalkód olvasó QR-kód Soros olvasó Véna Aperio vezeték-nélküli, rádiós zárrendszer HUB Wiegand interfésszel Aperio vezeték-nélküli, rádiós zárrendszer HUB Ethernet interfésszel Aperio vezeték-nélküli, rádiós zárbetét beépített RFID olvasóval Aperio vezeték-nélküli, rádiós zárpajzs beépített RFID olvasóval Aperio vezeték-nélküli, rádiós bevésőzár beépített RFID olvasóval Aperio vezeték-nélküli, rádiós kilincs beépített RFID olvasóval Ujjlenyomat olvasó Valós-idejű óra kijelző beléptető rendszerhez csatlakoztatva (óó:pp) Globális anti-pass-back zónák létszámadatainak numerikus kijelzése Rendezvény beléptetés kijelző ESD tesztelő berendezés soros interfésszel Vonalkód olvasó soros interfésszel QR-kód olvasó soros interfésszel Seawing gyártmányú soros olvasók Biosec véna szkenner 26

27 2.5.3 Periférikus eszközök Típus Megnevezés Azonosító eszközök: SW-R-301-ATR2 SW-R-401-M-ATR2 SW-R-401-M-ATR2-PIN SW-R-501-ATR2-MFPX GP60 GP90A SR-RH-1861L RQ449W00 Elektromechanikus eszközök: SWTST-301-AD-S SWTST-302-AD-S SWTST-501-AD-S SWTST-312-AD-S SWTST-322-AD-S SWTST-502-AD-S SWTST-503-AD-S SW-KE-Motoros SW-KEB-M2 - Elektromos zárfogadók - Síktapadó mágnesek Proximity olvasó standard AbaTrack2 interfésszel Proximity olvasó standard AbaTrack2 interfésszel Proximity olvasó standard AbaTrack2 interfésszel és PIN billentyűzettel Proximity olvasó standard AbaTrack2 interfésszel - Elektromechanikus zárak - Motoros zárak - Gyorskapuk, lengőkapuk - Sorompók Kiegészítők, kontaktusos eszközök: QR/FP2/GR QR/FP3/GR Relmod-2 Nagy távolságú proximity olvasó wiegand interfésszel, ASK 60cm Nagy távolságú proximity olvasó wiegand, ASK 90cm Nagy teljesítményű UHF RFID író-olvasó, jellemzően mozgó gépjárművek azonosítására ARDIN multiprotokol interfész Seawing beléptető rendszerhez történő intelligens illesztéshez Egylábú forgóvilla beépített tápegységgel, Seawing vezérlővel, olvasó nélkül Kétlábú forgóvilla beépített tápegységgel, Seawing vezérlővel, olvasó nélkül Kétlábú forgóvilla üvegbetéttel, beépített tápegységgel és Seawing vezérlővel, olvasó nélkül Kétlábú forgóvilla gravitációs kártyanyelővel, beépített tápegységgel, Seawing vezérlővel, olvasó nélkül Kétlábú forgóvilla motoros kártyanyelővel, beépített tápegységgel, Seawing vezérlővel, olvasó nélkül Rozsdamentes forgóvilla, egybeépített óraelnyelővel, kétlábú kivitel, tápegységgel, szervomotoros, elektronikusan vezérelt leeső karokkal Rozsdamentes forgóvilla, egybeépített kártyaelnyelővel, kétlábú kivitel, tápegységgel, szervomotoros, elektronikusan vezérelt leeső karokkal Motoros elnyelő (kártya, csipesz, lánc, stb.) (tápegység és olvasó nélkül) Motoros kártyaelnyelő (csak kártya, üvegbetétes) (tápegység és olvasó nélkül) Vésznyitó plexi ablakos, zöld Vésznyitó plexi vagy üveg ablakos, zöld Relé modul - Nyitásérzékelők - Zártság érzékelők - Nyomógombok - Behatolásjelző érzékelők Riasztásjelző eszközök: hangjelzők, fényjelzők 27

28 2.6 RENDSZERADATOK Vezérlő adatok Technikai adatok Érték Vezérlő típusa: Processzor típusa: Processzor sebesség: Segédprocesszor típusa: Segédprocesszor sebesség: Memória: Háttértár: Ethernet sebesség: Ethernet kommunikáció titkosítás: Operációs rendszer: S-1000-MX7 Dual ARM ortex -A7 1 GHz ARM ortex -M4 200 MHz 1 GByte DDR3 8 GB emm 10/100/1000 Mbps TLS 1.0, TLS 1.1, TLS 1.2 SSL 2.0, SSL 3.0 Linux Debian AN busz kommunikáció: AN 2.0B AN busz sebesség: AN busz protokoll: 62,5 kbit/sec SW-AN Funkcionális adatok Érték Kártya / azonosító (standard érték): Kártyához / azonosítóhoz tartozó ujjlenyomat azonosító (standard érték): Kártyához / azonosítóhoz tartozó PIN kód (standard érték): Kártyához / azonosítóhoz tartozó véna azonosító (standard érték): PIN kód hossza: PIN kódhoz lezáró karakter: Tárolt események száma: Eszközök száma (AN busz modul, Aperio zár): Elemek száma (használt adatpontok az eszközökön): Bemenetek, kimenetek, olvasó portok, soros interfészek (RS-232, RS-485) Logikai átjárók száma: Riasztási partíciók száma: Riasztási zónák száma: Időzónák száma: Időzónán belüli idősávok száma: Éves ünnepnapok száma: Vészhelyzet programok száma: Anti-Pass-Back (APB) zónák száma egy vezérlőn: Inter-kommunikált, globális anti-pass-back (APB zónák) száma vezérlőnként: Átvizsgálási zónák száma: Vagyonvédelmi kimenet (max. 128 db partícióhoz): Logikai bemenet: Logikai kimenet: Vezérlési összefüggés: db db db db 4 6 számjegy Igen / Nem db 64 db 640 db 32 db 32 db 255 db 16 db 90 db 32 db 16 db 255 db 32 db 255 db Korlátlan Korlátlan Korlátlan Korlátlan 28

29 2.6.2 Modulok adatai Típus Olvasó port Bemenet Kimenet Interfész lock/data, Wiegand 1 Digitális Analóg Szabotázs Relé O TTL soros RS232 RS485 2 S-1000-MX S S S S (2) (4) - (1) (2) - - (1) - S S S (2) (17) - (1) (2) (4) - - (1) S Integrált 1 - Integrált S Integrált - - Integrált S SW-IT Megjegyzések: 1 S-1000 natívan kezeli a lock/data (AbaTrack2) és Wiegand interfészeket. A használni kívánt interfész és kódolás minden port esetében külön-külön, szoftverből választható. 2 Az S-1000-MX7 központi vezérlő esetén az RS-485 nem használható. A modulokon található RS-485 buszra valós idejű óra kijelző köthető. Egyéb protokoll, így SW-500 T-OM protokoll sem támogatott a rendszerben. 3 2db dedikált, kétállapotú bemenet táphiba jelek számára: 230V és akkumulátor hiba 4 A DEBUG port csak szerviz célokra használható; a TTL UART/2 és RS232/2 port egyidejűleg nem használható 5 A kártyanyelő modulok be-/kimenetei és olvasó portjai dedikáltak, egyéb célra nem használhatóak Elektromos jellemzők Típus Nyugalmi áramfelvétel (12V D feszültségen) Maximális áramfelvétel (12V D feszültségen) S-1000-MX7 150 ma 250 ma S ma 140 ma S ma 60 ma S ma 280 ma S ma 140 ma S ma 160 ma S ma 170 ma S ma 160 ma S SW-R ma 120 ma SW-R ma 150 ma SW-R ma 90 ma S SW-R I/O 100 ma 150 ma S ma 220 ma SW-IT ma 500 ma AN-ISOL-1 80 ma 80 ma 29

30 2.6.4 Tartalék-áramforrás tervezés Javasolt tartalék-áramforrás áthidalási idők beléptető rendszerekben: Értékvédelmi szempontból az MSZ EN alapján: Biztonsági besorolás Áthidalási idő 1. Fokozat (Grade 1) 0 óra 2. Fokozat (Grade2) 0 óra 3. Fokozat (Grade 3) 2 óra 4. Fokozat (Grade 4) 4 óra Életvédelmi szempontból 54/2014 (OTSZ) alapján: Az Országos Tűzvédelmi Szabályzat beléptető rendszerekkel kapcsolatban nem fogalmaz meg előírásokat a tartalék-áramforrás üzemre. A rendszer kialakításának olyannak kell lennie, hogy feszültségmentes állapotban biztosított legyen az átjárók nyithatósága. Egyéb biztonsági rendszereknél a legszigorúbb elvárás 180 perc (3 óra). Ha más igény nem merül fel, minimálisan ez lehet irányadó érték. Az akadályozó eszközök (elektromos zárfogadó, síktapadó mágnes, stb.) működési mód alapján két fő kategóriába sorolhatók: munkaáramú (fail-secure) vagy szünetáramú (fail-safe) működtető eszközök. Munkaáramú eszközök csak vezérléskor fogyasztanak, a szünetáramú eszközöknek pedig vezérléskor nincs áramfelvételük. Ezért indokolt megkülönböztetni nyugalmi illetve üzemszerű áramfelvétel értékeket, mert ez alapvetően meghatározza a rendszer összesített fogyasztását. Önálló tápegységre csatlakoztatott eszközök nyugalmi áramfelvétele: No Eszköz Mennyiség [db] Nyugalmi áramfelvétel [ma] Nyugalmi áramfelvétel összesen [ma] 1 Központi vezérlő db ma ma 2 Modul(ok) db ma ma 3 Kártyaolvasó(k) db ma ma 4 Érzékelő(k) db ma ma 5 Akadályozó eszköz(ök) db ma ma stb. Összesen (INY): A Önálló tápegységre csatlakoztatott eszközök üzemszerű használati áramfelvétele: No Eszköz Mennyiség [db] Működési áramfelvétel [ma] Működési áramfelvétel összesen [ma] 1 Központi vezérlő db ma ma 2 Modul(ok) db ma ma 3 Kártyaolvasó(k) db ma ma 4 Érzékelő(k) db ma ma 5 Akadályozó eszköz(ök) db ma ma stb. Összesen (IH): A 30

31 Tartalék-áramforrás kapacitás számítás: : Minimálisan szükséges tartalék-áramforrás kapacitás (akkumulátor-kapacitás) [Ah] F: Akkumulátor öregedési faktor (akkumulátor gyártói adat, jellemző értéke = 1,2 1,3) T: Elvárt működési időtartam áramszünet esetén [h] I NY: I H: T H: Nyugalmi áramfelvétel [A] Használati áramfelvétel [A] Üzemszerű használatkor az aktiválási, működtetési idő [sec] n: Üzemszerű körülmények között a működtetések száma 1 óra alatt [db/óra] D: Működési ciklus, az óránkénti működtetések arányszáma [%] D = T H x n 3600 [arányszám] = F x T x [I NY x (1 D) + I H x D] = [Ah] 2.7 ALKALMAZÁSOK S-1000 integrált rendszer nyitottságának és széleskörű konfigurálhatóságának köszönhetően a biztonságtechnikai és automatizálási megoldások széles tárházát kínálja. Alábbiakban a gyakorlatban leggyakrabban előforduló funkciókat gyűjtöttük össze, amelyek S-1000 rendszerben megvalósíthatók. Egy- vagy kétirányú átjáró Szingularizált átjáró Lift vezérlés lift kabinon belüli azonosítással Lift vezérlés külső hívómű esetén Sorompó vezérlés Rendszámfelismerő Zsilip vezérlés: két ajtós zsilip, több ajtós zsilip, zsilipes sorompó Átvizsgálás vezérlés: átjáró kiválasztási valószínűség, személy kiválasztási valószínűség, csak kijelzés, többfunkciós átvizsgálás sorsolással Globális anti-pass-back zóna kezelés Trezor funkció Rendezvény beléptetés és kijelzés Gyülekezés pont kezelés Automatika vezérlés jelenlét érzékeléssel Létszám figyelés és kijelzés Vészhelyzeti programok Heti ciklusú időzónák Feltételes beléptetés (ellenőrzés) Beléptetés riasztási partíciókhoz rendelten On-line vezérlés Jelenlét figyelés Azonosítás: RFID és/vagy PIN és/vagy ujjlenyomat és/vagy véna 31

32 3 HÁLÓZAT KIALAKÍTÁS AN BUSZ 3.1 ÁTTEKINTÉS S-1000 rendszerben a központi vezérlő és a hozzá kapcsolódó modulok AN buszon (ontrol Area Network) keresztül kommunikálnak egymással. A AN protokoll eseményvezérelt, ütközés detektáláson alapuló, half-duplex kommunikációt tesz lehetővé a buszra csatlakoztatott eszközök között, ami lényegesen gyorsabb adatforgalmat biztosít, mint a jellemzően polling-selecting rendszerre épülő multipontos, soros vonali hálózatok. Az RS-485 hálózathoz hasonlóan a AN busz is szimmetrikus, differenciális, soros jelátvitelt valósít meg, ami biztosítja a nagyfokú zavarvédettséget még nagyobb átviteli távolság esetén is. Az S-1000 rendszerben alkalmazott 62,5 kbps átviteli sebesség 500 méteres maximális busz hosszúságot enged meg. Hálózati topológiája megegyezik az RS-485 rendszerekben megszokott kialakítással, így megfelelő kábelezés esetén egy régebbi rendszer cseréje is könnyen megoldható. A vezérlő két független AN busz meghajtással rendelkezik, így vonal vagy redundáns módon, hurok topológia is építhető. A buszra csatlakoztatott minden eszköz egyenrangú, tehát vonal kialakításnál a vezérlőnek nem kell feltétlenül a vonal elején vagy végén lennie, elhelyezése a buszon bárhol megengedett. Ezzel szükség szerint V elágazás is létrehozható. AN buszon közvetlenül nem létesíthető T elágazás vagy csillagpont, mert az a teljes hálózat rendellenes működéséhez vezet. Ilyen hálózati topológiákat csak AN busz izolátor beiktatásával lehet létrehozni, amely galvanikusan szétválasztja a csatlakoztatott két oldalt, ugyanakkor a busz hosszúságát csökkenti. Egy vezérlő egyidejűleg 64 db modult kezel, ennél több eszközt nem lehet a vezérlő két buszvonalára összesítetten sem csatlakoztatni. A modulok típusa nem befolyásolja a mennyiségi határértéket. A AN busz izolátor pedig nem foglal el modul helyet. 3.2 JELLEMZŐK ISO szabvány: fizikai és adatkapcsolati réteget is definiálja AN2.0B, kibővített keret Busz sebesség: 62,5 kbps Eseményvezérelt, ütközés detektáláson alapuló, kétirányú kommunikáció Szórásos típusú hálózat; a hálózatra adott keretet mindenki veszi Nagyfokú zavarvédettség Jelátvitel: o Multipontos o Szimmetrikus o Differenciális o Soros jelátvitel Topológiák: o Vonal o Kétirányú elágazás ( V ) o Hurok Fejlett hiba detektálás: o Bit Monitoring, Bit Stuffing o Frame heck, Ack Error heck o 15 bites R o Hibaszámlálók: Tx Error, Rx Error Minden eszköz lehet adó és vevő A modulok sorrendje kötetlen: a vezérlőnek nem szükséges a vonal elején vagy végén lennie AN busz terhelés kijelzés a webes szerviz felületen Tápfeszültség nélküli modul megengedett a buszon 32

33 3.3 BUSZ HOSSZÚSÁG A szabvány szerint a AN busz hosszúság számítási alapja a busz késleltetési idő, amely az alábbi tényezőktől függ: Átviteli sebesség Topológia AN busz modulok száma Izolátorok száma Kábel típus A pontos meghatározás több-változós összetett számítás, de egyszerű közelítéssel az alábbi kalkuláció írja le az elméleti AN busz hosszúságot: Data Rate [Mbit/sec] x Bus Lenght max [m] < 50 Ez alapján S-1000 rendszerben az elméleti busz hosszúság: Data Rate = 62,5 kbit/sec = 0,0625 Mbit/sec Bus Lenght = 50 Date Rate = 50 m 0,0625 Mbit/sec = 800 méter Az elméleti busz hosszúság fölött, már kis mennyiségű busz eszköz esetén is a válaszidők meghaladják az előírt értéket, ezért a AN busz kommunikáció még ideális telepítési körülmények között sem működik. Ezért a tervezési határ egy biztonsági faktorral kalkulált alacsonyabb érték, amit az alábbi ábra szemléltet ,5 kbps L max = 500 m!!! Bus Lenght (m) Data Rate (kbit/sec) AN busz maximális tervezési hosszúsága: L m a x = m é t e r 3.4 IZOLÁTOR EGYENÉRTÉKŰ BUSZ HOSSZÚSÁGA Az előzőekben kalkulált L max busz hosszúságnál a csatlakoztatott modulok száma működést nem befolyásoló tényező. Ugyanakkor a AN busz hálózatra kötött izolátorok az eredetileg folytonos galvanikusan kapcsolatot megszüntetik, és optocsatolókon keresztül biztosítják a kommunikációt, amelynek eredményeképpen további késleltetéseket visznek a válaszidőkbe. Tehát izolátorok használatával csökken a busz maximális hossza. A késleltetési időértéket egyenértékű kábelhosszra átszámítva kapjuk azt a hosszúság értéket, amellyel csökkenteni kell a AN busz maximális tervezési hosszúságát. Izolátor egyenértékű busz hosszúsága: L I S O L A T O R = 5 0 m é t e r 33

34 M-01 SAB S/N: OUT2 LEDR BUZ OUT1 RDP/D0 RP/D1 INP4 LEDG T USED! JP2 INP3 INP2 LEDR RESET INP1 AN RX AN TX LD3 LD4 BUZ ANL RDP/D0 ANH RP/D1 L LEDG LD1 LD2 JP1 POWER DIAG AN-BUS TERMINATOR SAB S/N: RX TX RESET PH2 FLASH MAIN.APP KERNEL MFG REL1 REL2 RX TX RS485 TERM AN1 TX LD10 LD8 AN1 RX TERM2 AN1 TERM TERM1 ANH ANL F2 F3 LD1 LD2 LD3 INP1 S/N: BATTERY F1 INP2 INP4 INP3 AN2 TERM N1 TERM3 PH1 BATTERY SAB /1 /2 /3 AN2 RX LD9 LD11 AN2 TX F2 F3 5AF - INP1 + ANH ANL RXD TXD SAB1 SAB F1 SAB SAB S/N: ETH1 - INP2 + POWER LD3 ANH - INP3 + ANL RESET LD2 LD1 - INP4 + AN-BUS TERMINATOR JP1 - INP5 + PRG T USED! - INP6 + ANH M021 ANL - INP7 + - INP8 + DIAG RX LD4 TX F5 F4 /5 /4 DO-12 REV:B INPUTS OUT3 OUT4 OUT5 OUT6 SEAWING S/N: INP1 INP2 INP3 INP4 JP4 AN-BUS TERMINATORS JP3 T USED! ANL ANH LDR LDG A B L JP2 RS485 TERMINATOR TEST 3.5 VONALI LEZÁRÁS (EOL) A nagyfrekvenciás jeleket továbbító távvezeték hálózatoknál a vonalvégi visszaverődések, reflexiók negatív hatását a vonalvégeken elhelyezett lezárásokkal lehet csökkenteni, optimális esetben megszüntetni. A vonalvégi lezáró impedancia értékének meg kell egyeznie a buszra csatlakoztatott modulok generátor oldali impedanciájával illetve az alkalmazott kábel hullámimpedanciájával. Ez AN busz (és RS-485) esetén 120 ohmos ellenállásértéket jelent, amelyet minden busz eszköznél egy jumper segítségével lehet beiktatni vagy eltávolítani. A vonali lezárás másik szerepe a helyes D feszültségszintek beállítása a buszon. Ennek hiányában a busz kommunikáció még nagyon rövid kábelszakaszon sem működőképes. A lezáró jumpereket a busz két végén található moduloknál fel kell helyezni, az összes többi hálózati eszköznél pedig le kell venni. A köztes moduloknál indokolatlanul bent hagyott lezáró ellenállások rontják a kommunikáció minőségét, ami felesleges busz terhelést okoz. Hurok topológia esetén a vezérlő induló (AN1) és a visszatérő (AN2) csatlakozónál is fel kell helyezni a AN busz lezáró jumpereket, mivel ebben az esetben ez a busz két vége illetve hurok szakadásnál lezáratlan vonal keletkezne. A fentiekből következik, hogy AN busz építésre csak olyan csavart érpáras kábel használható, amelynél az érpár hullámimpedanciája 120 ohm. A gyakorlatban az elméleti ideális érték nem garantálható, de 100 ohm feletti érték már elfogadható kommunikációt eredményez. A vezetékhálózat kiépítése csak láncba fűzött (daisy chain) kötési móddal megengedett, T elágazás vagy csillagpont létrehozása szigorúan tilos, mivel ebben az esetben lezárás nélküli, reflexióktól nem védett ágak jönnének létre. Lezárás szempontjából a AN busz izolátort busz eszköznek kell tekinteni, de a két vonalát egymástól függetlenül kell kezelni. Mindkét csatlakozónál megtalálhatók a lezáró jumperek, amelyeket mindig az adott vonalon elhelyezkedő pozíciójának megfelelően kell felhelyezni vagy eltávolítani. A lenti ábra csak a láncba fűzést és a vonalvégi lezárások helyes használatát szemlélteti a kommunikációs érpáron. A földelések és az egyenpotenciál kialakítási módjait külön fejezet tárgyalja. PW3 DEBUG FH1 S-1000-MX7 Ver.2 OUT9 OUT10 OUT11 OUT12 OUT13 INP1 INP2 RESET L RESET ANH ANL AN AN RX TX POWER DIAG AN TX AN RX RX LD1 JP2 AN-BUS TERMINATOR M-03 PRG LD2 JP1 LD4 LD3 TX END OF LINE RESISTOR (120 Ohm) ONNETED WITH JUMPER INP13 INP12 INP11 INP10 INP9 END OF LINE RESISTOR (120 Ohm) ONNETED WITH JUMPER F1 T USED! 34

35 3.6 RMÁL TOPOLÓGIÁK Vonal L1 AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL 3 MODUL 64 AN-1 EOL L m a x > L Kétirányú elágazás L1 MODUL 1 MODUL 2 MODUL 3 MODUL n AN-1 EOL AN-1 S-1000 AN-2 AN-1 EOL MODUL MODUL MODUL MODUL 64 L2 L m a x > L 1 + L 2 35

36 Vonal L1 AN-1 S-1000 AN-2 EOL EOL MODUL 1 MODUL 2 MODUL 3 MODUL n AN-1 EOL AN-2 EOL MODUL MODUL MODUL MODUL 64 L2 L m a x > L 1 L m a x > L Kétirányú elágazás L1 MODUL 1 MODUL 2 MODUL 3 MODUL x AN-1 EOL AN-1 S-1000 AN-2 MODUL MODUL MODUL MODUL y AN-1 EOL L2 L3 AN-2 EOL MODUL MODUL MODUL MODUL z AN-2 EOL MODUL MODUL MODUL MODUL 64 L4 L m a x > L 1 + L 2 L m a x > L 3 + L 4 36

37 3.7 HIBATŰRŐ TOPOLÓGIÁK Hurok L1 AN-1 S-1000 AN-2 EOL EOL MODUL 1 MODUL 2 MODUL 3 MODUL 4 AN-1 AN-2 MODUL MODUL MODUL MODUL 5 L2 L m a x > L 1 + L Hurok izolátorral L1 AN-1 S-1000 AN-2 EOL EOL MODUL 1 MODUL 2 MODUL 3 MODUL n AN-1 EOL ISOLATOR AN-2 EOL MODUL 64 MODUL MODUL MODUL L2 L m a x > L1 + L 2 + L I S O L A T O R L I S O L A T O R = m é t e r 37

38 3.7.3 Vonal izolátorral L AN-1 S-1000 AN-2 EOL MODUL ISOLATOR 1 MODUL 2 MODUL 64 AN-1 EOL L m a x > L + L I S O L A T O R L I S O L A T O R = m é t e r Kétirányú elágazás izolátorral L1 AN-1 S-1000 AN-2 EOL AN-1 MODUL ISOLATOR 1 MODUL 4 EOL MODUL 64 MODUL 2 L3 EOL L2 EOL MODUL 3 L m a x > L 1 + L 2 + L 3 + L ISO L A T O R L ISO L A T O R = m é t e r 38

39 3.7.5 T elágazás izolátorral L1 AN-1 S-1000 AN-2 EOL AN-1 MODUL 1 ISOLATOR MODUL 3 EOL L2 EOL MODUL 2 EOL MODUL 64 L m a x > L 1 + L 2 + L I S O L A T O R L I S O L A T O R = m é t e r T elágazás izolátorral hurokban L1 L3 AN-1 S-1000 AN-2 EOL EOL MODUL 1 MODUL 2 MODUL n AN-1 AN-2 MODUL 64 MODUL MODUL ISOLATOR EOL EOL MODUL L2 L m a x > L 1 + L 2 + L 3 + L I S O L A T O R L I S O L A T O R = m é t e r 39

40 3.7.7 Multi izolátor L1 L2 L3 S-1000 EOL AN-1 MODUL 1 MODUL 2 AN-1 ISOLATOR ISOLATOR EOL EOL EOL EOL MODUL 63 MODUL 64 EOL AN-2 L m a x > L 1 + L 2 + L x L I S O L A T O R L I S O L A T O R = m é t e r Multi izolátor Hurok L1 AN-1 S-1000 AN-2 EOL EOL MODUL ISOLATOR 1 MODUL 2 MODUL 3 AN-1 EOL EOL AN-2 EOL EOL MODUL 64 MODUL 5 ISOLATOR MODUL 4 L2 L m a x > L 1 + L x L I S O L A T O R L I S O L A T O R = m é t e r 40

41 3.8 TILTOTT TOPOLÓGIÁK T elágazás MODUL 2 AN-1 S-1000 EOL MODUL 1 AN-1 MODUL 3 MODUL 64 EOL AN sillagpont MODUL 1 AN-1 S-1000 AN-2 MODUL 2 MODUL 3 S-1000 EOL AN-1 AN-2 MODUL 1 MODUL 2 MODUL 3 MODUL 64 AN-1 EOL EOL EOL MODUL 64 MODUL 64 41

42 MODUL 1 MODUL 2 MODUL 3 MODUL x AN-1 AN-1 S-1000 AN-2 MODUL MODUL MODUL MODUL y AN-1 AN-2 MODUL MODUL MODUL MODUL Hibás lezárások AN-1 S-1000 AN-2 MODUL 1 MODUL 2 MODUL 3 MODUL 64 AN-1 EOL HIÁNYZIK!! AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL 3 MODUL 64 AN-1 EOL EOL EOL SOK EOL!! 42

43 3.9 BUSZ STRUKTÚRA ÁTALAKÍTÁS Bővítés a buszvonal közepén AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL 4 MODUL 64 AN-1 EOL MODUL 3 AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL 4 MODUL 64 AN-1 EOL MODUL 3 Megjegyzés: AN busz hálózatban csillagpontos kábelezés nem használható. Ha nem oldható meg az adatvonal vezetékezése külön elmenő és visszatérő kábelen, akkor megengedett a jelet azonos kábelen belül egy érpáron oda, majd egy másik érpáron vissza irányba vezetni. A földelési pont csillagpontos kötése megengedett Bővítés a buszvonal végén AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL n AN-1 EOL MODUL n+1 AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL n AN-1 MODUL n+1 EOL 43

44 3.9.3 Modul megszűnés a buszvonal közepén AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL 3 MODUL 64 AN-1 EOL AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 3 MODUL 64 AN-1 EOL Modul megszűnés a buszvonal végén AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL n-1 AN-1 X MODUL n EOL AN-1 S-1000 AN-2 EOL MODUL 1 MODUL 2 MODUL n-1 AN-1 EOL 44

45 3.10 KÁBEL TÍPUS Kábelek általános jelölése árnyékolás szerint: Típus U/UTP F/UTP SF/UTP S/FTP Árnyékolás módja Nincs árnyékolás Külső fólia árnyékolás Külső fólia és harisnya árnyékolás Érpárankénti fólia és külső harisnya árnyékolás Kábelek általános jelölése átviteli jellemzők alapján: Kategória Sávszélesség Max. adatátviteli sebesség AT3 16 MHz 10 Mbps AT4 20 MHz 20 Mbps AT5 100 MHz 100 Mbps AT5e 125 MHz 1 Gbps AT6 250MHz 1 Gbps AT6a 500 MHz 10 Gbps AT7 600 MHz 10 Gbps Kábelek általános jelölése érkeresztmetszet alapján: AWG Érek keresztmetszete [mm 2 ] Ellenállás [/km] 22 0,326 52, ,258 66, ,205 84, , ,2 26 0, ,9 Előírások kábel típus választáshoz: AN busz építéshez kizárólag csavart érpáras kábel használható Amennyiben extrém, zavaró környezeti hatás nem várható, akkor nem indokolt árnyékolt kábel használata. Legalább ATEGORY 5e vagy jobb átviteli jellemzőkkel rendelkező kábel használható. Az érkeresztmetszet nem lehet kisebb, mint AWG24 sak tömör rézvezetővel rendelkező kábel használható. Belső alumínium vagy acél maggal rendelkező kábel használata nem engedélyezett. Javasolt az épület strukturált hálózati kábeleinek színétől eltérő színű kábel alkalmazása. Előírt kábel típus: Beltéren: U/UTP AT5e 4x2xAWG24 Kültéren: U/UTP PE AT5e 4x2xAWG24 (kültéri) 45

46 UTP kábel jellemző gyártói paraméterei kiemelve a lényeges paramétereket: 3.11 AN BUSZ TERVEZÉS ÖSSZEFOGLALVA Jellemző Érték Maximális busz hosszúság: Izolátorok a maximális busz hosszúságot csökkentik: Maximálisan egy vezérlőre köthető modulok száma: (Mindkét AN busz használata esetén az érték a két buszra összesítetten vonatkozik.) Elfogadott AN busz kábel típus: Elfogadott topológiák: 500 méter 50 méter / izolátor 64 db U/UTP AT5e 4x2xAWG24 Vonal Kétirányú elágazás Hurok T elágazás csak izolátorral 3.12 KOMMUNIKÁIÓS PROTOKOLL A fizikai és adatkapcsolati réteg fölötti kommunikációs protokoll a Seawing által fejlesztett egyedi SW-AN protokoll. Az átviteli keretek formátuma, felépítése nem publikus, jelenleg külső eszközök nem használják. A AN buszra csatlakoztatott modulokat a központi vezérlő típusuk és egyedi sorozatszámuk alapján automatikusan azonosítja és a webes szerviz felületén a konfigurációtól függetlenül meg is jeleníti. Ugyanakkor csak azoknak a moduloknak az állapotváltozásait, üzeneteit dolgozza fel, amelyek előzetesen konfigurálásra kerületek a szoftverben. 46

47 4 RENDSZERESZKÖZÖK 4.1 S-1000-MX7 KÖZPONTI VEZÉRLŐ RELAY OUT 2 RELAY OUT 1 RS-485 INPUTS 1-4 AN/2 UART/2 RS-232/2 TAMPER POWER/1 AN/1 ETHERNET POWER/2 RS-232/1 PS STATE KÖZPONTI VEZÉRLŐ ADATOK 2 db tápellátás csatlakozó: mindkettő lehet bemenet és kimenet is 4 db szabadon felhasználható kontaktus bemenet 1 db szabotázs kontaktus bemenet 1 db táphiba (230V) kontaktus bemenet 1 db táphiba (akkumulátor) kontaktus bemenet 2 db szabadon felhasználható relé kimenet 2 db AN-busz csatlakozó, független AN meghajtással 1 db RS-485 interfész 2 db RS-232 interfész 1 db TTL soros interfész 1 db micro USB ALKALMAZÁSI PÉLDÁK Beléptető rendszer vezérlő Integrált rendszer központi vezérlő Aperio rádiós zárrendszer vezérlő AN buszos olvasókkal standalone működésű átjáró vezérlő 47

48 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápfeszültség bemenet / kimenet: Szabotázs bemenet: Bemenetek: Relé kimenetek: RS-232: RS232/1: RS232/2: TTL soros: UART/2: DEBUG: RS-485: Ethernet: USB AN-busz: Protokoll: Topológia: Vonal: Hurok: Kábel: Lezárás: Vezérlő címzés, azonosítás: VD 150 ma / max VD 2 db (Fordított polaritás ellen védett) 1 db (); max. 100 ohm 4 db ( vagy ); max. 100 ohm Szoftverből invertálhatók és paraméterezhetők 2 db morze relé (,, ); max. 8 A / 24 VD 2 db aszinkron soros RS-232 (max. 15 m, árnyékolt kábel): TX, RX, TX, RX, 2 db TTL szintű aszinkron soros (max. 1,5 m, árnyékolt): TXD, RXD, TXD, RXD, (molex) sak szerviz célra! 1 db; csavart érpáras; U/UTP cat5e AWG 24; max.1200 m 1 db RJ-45; 10/100/1000 Mbps 1 db USB micro 2 db; 2.0B; 62,5 kbps; hossz: max. 500 m / AN-busz SW-AN Busz struktúra: AN1 és AN2 egymástól független AN1 - induló, AN2 - visszatérő savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (AN1 EOL, AN2 EOL) IP cím és gyártási szám alapján (S/N: S1-xxxxxx) INFORMATIKAI JELLEMZŐK (GYÁRI ÉRTÉKEK) Hálózati beállítás: Statikus (gyári) vagy dinamikus (DHP) IP cím: Mask: Gateway: NTP szerver: - Syslog szerver: - Szerver (Sisom) kommunikáció: port: 4662; protokoll: TP Web beállítás, ellenőrzés: Vezérlő keresés, hálózati beállítások: SiS Device Manager program ver.2.1 Felhasználói név / jelszó: admin / password Vezérlő firmware: emm-n tárolva, Weben keresztül frissíthető MEHANIKAI JELLEMZŐK Panel méret: Panel rögzítési furatok: Tömeg (szerelődoboz nélkül): satlakozók: 117 x 100 mm 82 x 90 mm; 4 mm 126 g Sorkapocs; max. 0,75 mm 2, AWG 19 Debug TTL soros interfész: 3 pólusú molex csatlakozás 48

49 4.2 S BELÉPTETŐ MODUL RS-232 AN READER 1 INPUTS 1-4 READER 2 RELAY OUT 1 RELAY OUT 2 TAMPER S/N: POWER IN ÁTTEKINTÉS Az S típusú beléptető modul az S-1000-es integrált biztonságtechnikai termékcsalád tagja. Jellemző alkalmazása beléptető rendszer részeként egy kétirányú vagy két egyirányú belépési pont működtetése. A modul nem hoz önálló döntést és nem tárol adatokat, a bemeneti jeleit AN buszon keresztül, valós időben továbbítja az S-1000 központi vezérlőhöz, amely az ott tárolt jogosultságok és logikai összefüggések alapján értékeli ki az információkat, döntést hoz, és a modulon keresztül vezéreli a csatlakoztatott periférikus eszközöket. A szabotázs bemenet kivételével a bemenetek, kimenetek, olvasó portok, soros interfész funkciója, hardver paraméterei előre nem meghatározottak, azok az üzembe helyezés folyamán, a szoftverben létrehozott logikai átjárók konfigurálásával realizálódnak. Ugyanarra az adatvonalra kötött modulok fizikai adatpontjai tetszőlegesen felhasználhatók és egymással szabadon kombinálhatók a központi vezérlőben létrehozott logikai egységekben (átjárók, riasztási partíciók, vezérlések, stb.). MODUL ADATOK 1 db tápellátás bemenet 2 db olvasó port 4 db kontaktus bemenet 1 db szabotázs kontaktus bemenet 2 db relé kimenet ALKALMAZÁSI PÉLDÁK 1 db RS-232 interfész 1 db AN busz csatlakozó Beléptető és munkaidő-nyilvántartó rendszerek 1 db kétirányú átjáró RFID azonosítással 2 db egyirányú átjáró RFID azonosítással 1 db egyirányú átjáró RFID és biometrikus azonosítással Jellemzően nem szingularizált átjárók kialakítására (pl.: ajtó, kapu) Olyan telepítéseknél, ahol nincs szükség nagyobb számú be-/kimenetre 49

50 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápfeszültség bemenet: Olvasó tápfeszültség kimenet: Olvasó O kimenetek terhelhetősége: (LEDG, LEDR, BUZ) Szabotázs bemenet: Bemenetek: Kimenetek: RS-232: Kártyaolvasó port: Kártyaolvasó kábel (SW-R-xxx olvasókhoz): AN busz: Protokoll: Topológia: Kábel: Lezárás: Modul címzés, azonosítás: Modul firmware: Állapotjelző LED-ek: LD1: POWER LD2: DIAG LD3: AN RX LD4: AN TX Hardver beállítások: JP1: AN TERMINATOR JP2: PRG. RES: RESET VD 95 ma / max VD 1 db (fordított polaritás ellen védett) 2 db 500 ma / kimenet (nyitott kollektoros Darlington) 1 db (); max. 100 ohm 4 db ( vagy ); max. 100 ohm Szoftverből invertálhatók és paraméterezhetők 2 db morze relé (,, ); max. 8A / 24VD 1 db aszinkron soros (TX, RX, ) 2 db AbaTrack2 (lock&data) vagy Wiegand interfész natív kezelése max. 15 m, 2 x 0,5 + 6 x 0,22 mm 2, árnyékolt 1 db; AN 2.0B; 62,5 kbps; hossz: max. 500 m SW-AN Busz struktúra, vonal vagy hurok kialakítás savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP1) Gyártási sorozatszám alapján (S/N: S2-xxxxxx) Flash EPROM; AN buszon vagy soros porton keresztül frissíthető Tápellátás Modul üzemállapot AN busz kommunikáció vétel AN busz kommunikáció adás AN busz vonali lezáró ellenállás (120 ohm) Modul gyári programozás. Nem használt! Modul újraindítás MEHANIKAI JELLEMZŐK Panel méret: 118 x 65 mm Panel rögzítési furatok: 108 x 55 mm; 4 mm Tömeg (szerelődoboz nélkül): 82 g satlakozók: Sorkapocs; max. 1 mm 2, AWG 18 50

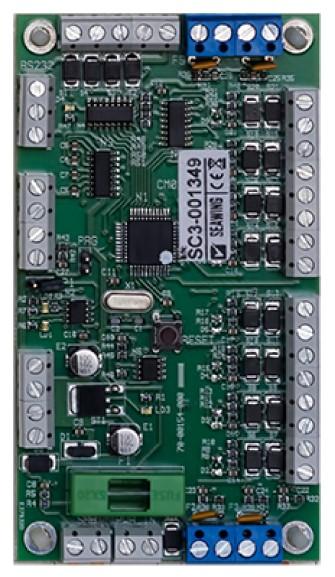

51 4.3 S VAGYONVÉDELMI MODUL OPEN OLLETOR OUT 1-4 DEVIE POWER OUT RS-232 AN 2 ANALOG INPUTS 1-4 MODUL POWER IN / OUT S/N: AN 1 ANALOG INPUTS 5-8 MODUL POWER IN / OUT TAMPER DEVIE POWER IN DEVIE POWER OUT ÁTTEKINTÉS Az S típusú vagyonvédelmi modul az S-1000-es integrált biztonságtechnikai termékcsalád tagja. Jellemző alkalmazása beléptető rendszerhez integrált behatolásjelző érzékelők vagy épületfelügyeleti jelzések fogadása, illetve riasztásjelző eszközök vezérlése. A modul nem hoz önálló döntést és nem tárol adatokat, a bemeneti jeleit AN buszon keresztül, valós időben továbbítja az S-1000 központi vezérlőhöz, amely az ott tárolt konfigurációs adatok és logikai összefüggések alapján értékeli ki az információkat, döntést hoz és a modulon keresztül vezéreli a csatlakoztatott periférikus eszközöket. A szabotázs bemenet kivételével a bemenetek, kimenetek hardver paraméterei előre nem meghatározottak, azok az üzembe helyezés folyamán, a szoftverben létrehozott zónák, partíciók konfigurálásával realizálódnak. Ugyanarra az adatvonalra kötött modulok fizikai adatpontjai tetszőlegesen felhasználhatók és egymással szabadon kombinálhatók a központi vezérlőben létrehozott logikai egységekben (átjárók, riasztási partíciók, vezérlések, stb.). MODUL ADATOK ALKALMAZÁSI PÉLDÁK 1 db modul tápellátás bemenet 1 db eszköz tápellátás bemenet 1 db modul tápellátás kimenet 4 db eszköz tápellátás kimenet 8 db analóg bemenet ellenállásos lezárással 1 db szabotázs kontaktus bemenet 4 db nyitott-kollektoros kimenet 1 db RS-232 interfész 2 db AN busz csatlakozó (párhuzamosított) Behatolásjelző érzékelők (mozgás, nyitás, üvegtörés, rezgés, stb.) Egyéb jelzésadók (támadásjelzők, nyomógombok, stb.) Épületfelügyeleti jelzések, érzékelők Ellenállással felügyelt jelzővonalak kialakítása Kontaktus jelzések fogadása Riasztásjelző vagy egyéb audiovizuális eszközök vezérlése 51

52 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Modul tápfeszültség bemenet / kimenet: Eszköz tápfeszültség bemenet: Eszköz tápfeszültség kimenet: Szabotázs bemenet: Bemenetek: Állapotai: Lezárások: Nyugalmi Riasztás Kitakarás Szabotázs Kimenetek: Kimenetek terhelhetősége: RS-232: AN busz: Protokoll: Topológia: Kábel: Lezárás: Modul címzés, azonosítás: Modul firmware: Állapotjelző LED-ek: LD1: AN TX LD2: AN RX LD3: POWER LD4: DIAG Hardver beállítások: JP1: AN TERMINATOR PRG: T USED! RES: RESET Biztosítékok: F1: F2, F3, F4, F5: VD 55 ma / max VD 2 db (fordított polaritás ellen védett) 1 db 4 db (1A kimenetenként és összesítetten 5A; biztosítékokkal védve) 1 db (); max. 100 ohm 8 db többállapotú, földfüggetlen ellenállásos lezárás Nyugalmi, riasztás, kitakarás, szabotázs, földzárlat Szoftverből bemenetenként választható: DEOL 5,1 k 5,6 k 0 1 k 5,1 k 5,6 k 0 +1 k +5,1 k +5,6 k k +33 k , 0, 4 db nyitott kollektoros Darlington 500 ma / kimenet 1 db aszinkron soros (TX, RX, ) 2 db; AN 2.0B; 62,5 kbps; hossz: max. 500 m SW-AN Busz struktúra, vonal vagy hurok kialakítás savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP1) Gyártási sorozatszám alapján (S/N: S3-xxxxxx) Flash EPROM; AN buszon vagy soros porton keresztül frissíthető AN busz kommunikáció adás AN busz kommunikáció vétel Tápellátás Modul üzemállapot AN busz vonali lezáró ellenállás Modul gyári programozás. Nem használt! Modul újraindítás Eszköz tápellátás kimenetek F 5A / 250V; 5 x 20 mm; üvegcsöves 1,1 A; automatikusan visszaálló PT biztosíték MEHANIKAI JELLEMZŐK Panel méret: 118 x 65 mm Panel rögzítési furatok: 108 x 55 mm; 4 mm Tömeg (szerelődoboz nélkül): 78 g satlakozók: Sorkapocs; max. 1 mm 2, AWG 18 52

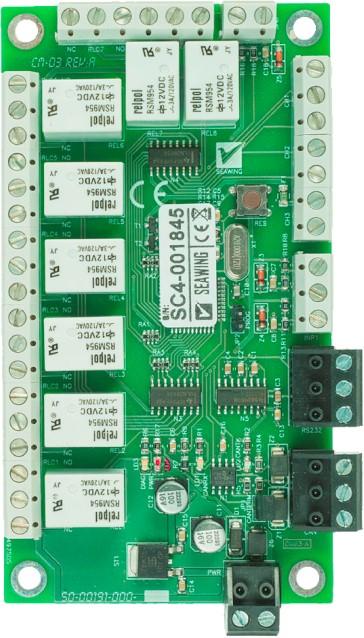

53 4.4 S KIMENETI MODUL RELAY OUT 7 RELAY OUT 8 TAMPER RELAY OUT 6 OPEN OLLETOR OUT 9-13 RELAY OUT 5 POWER OUT RELAY OUT 4 INPUTS 1-2 RELAY OUT 3 S/N: SERIAL RS-232 RELAY OUT 2 RELAY OUT 1 AN POWER IN ÁTTEKINTÉS Az S típusú kimeneti modul az S-1000-es integrált biztonságtechnikai termékcsalád tagja. Jellemzően beléptető, behatolásjelző vagy épületfelügyeleti rendszerek vezérlési funkcióihoz használható. A modul nem hoz önálló döntést és nem tárol adatokat, a bemeneti jeleit AN buszon keresztül, valós időben továbbítja az S-1000 központi vezérlőhöz, amely az ott tárolt jogosultságok és logikai összefüggések alapján értékeli ki az információkat, döntést hoz és a modulon keresztül vezéreli a csatlakoztatott periférikus eszközöket. A szabotázs bemenet kivételével a bemenetek, kimenetek funkciója, hardver paraméterei előre nem meghatározottak, azok az üzembe helyezés folyamán, a szoftverben létrehozott kimeneti funkciók konfigurálásával realizálódnak. Ugyanarra az adatvonalra kötött modulok fizikai adatpontjai tetszőlegesen felhasználhatók és egymással szabadon kombinálhatók a központi vezérlőben létrehozott logikai egységekben (átjárók, vezérlések, kimenetek, stb.). MODUL ADATOK 1 db tápellátás bemenet 1 db tápellátás kimenet 2 db kontaktus bemenet 1 db szabotázs kontaktus bemenet 8 db relé kimenet ALKALMAZÁSI PÉLDÁK 5 db nyitott-kollektoros kimenet 1 db RS-232 interfész 1 db AN busz csatlakozó Potenciálmentes, földfüggetlen vezérlések Beléptető akadályozó eszközök működtetése Emeletenként szelektív lift vezérlés Riasztásjelző eszközök: hangjelzők, fényjelzők, LED kijelzők Installációk, ahol nagyobb mennyiségű kimenetre van szükség 53

54 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápfeszültség bemenet: Tápfeszültség kimenet: Szabotázs bemenet: Bemenetek: Relé kimenetek: Nyitott kollektoros kimenetek: RS-232: AN busz: Protokoll: Topológia: Kábel: Lezárás: Modul címzés, azonosítás: Modul firmware: Állapotjelző LED-ek: LD1: AN RX LD2: AN TX LD3: DIAG LD4: POWER Hardver beállítások: JP1: AN TERMINATOR JP2: PRG RES: RESET Biztosítékok: F1: VD 60 ma / max VD 1 db (fordított polaritás ellen védett) 1 db 1 db (); max. 100 ohm 2 db ( vagy ); max. 100 ohm Szoftverből invertálhatók és paraméterezhetők 8 db morze relé (,, ); max. 8A / 24VD 5 db; max. 500 ma / kimenet 1 db aszinkron soros (TX, RX, ) 1 db; AN 2.0B; 62,5 kbps; hossz: max. 500 m SW-AN Busz struktúra, vonal vagy hurok kialakítás savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP1) Gyártási sorozatszám alapján (S/N: S4-xxxxxx) Flash EPROM; AN buszon vagy soros porton keresztül frissíthető AN busz kommunikáció vétel AN busz kommunikáció adás Modul üzemállapot Tápellátás AN busz vonali lezáró ellenállás (120 ohm) Modul gyári programozás. Nem használt! Modul újraindítás 200 ma; automatikusan visszaálló PT biztosíték MEHANIKAI JELLEMZŐK Panel méret: 118 x 65 mm Panel rögzítési furatok: 108 x 55 mm; 4 mm Tömeg (szerelődoboz nélkül): 99 g satlakozók: Sorkapocs; max. 1 mm 2, AWG 18 54

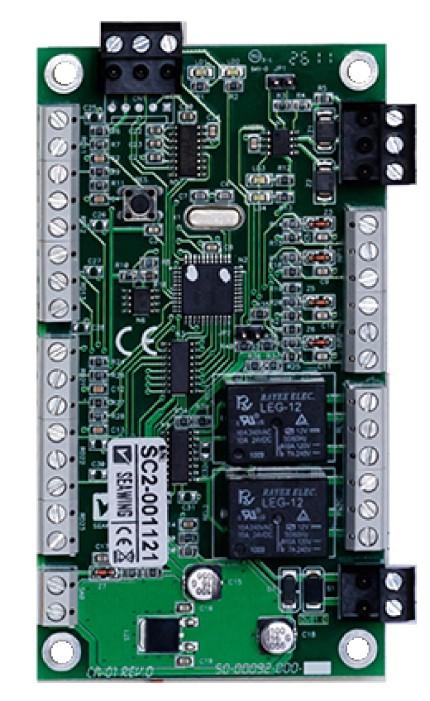

55 4.5 S MOTOROS KÁRTYANYELŐ MODUL RS-232 AN READER 1 INPUTS 1-4 READER 2 RELAY OUT 1 RELAY OUT 2 TAMPER S/N: POWER IN ÁTTEKINTÉS Az S típusú kártyaelnyelő modul az S-1000-es integrált biztonságtechnikai termékcsalád tagja. Alapvető feladata a Seawing gyártmányú motoros kártyaelnyelő egység működtetése. A modul speciális mikroprogrammal ellátott S es modulból van kialakítva, amely fogadja a kártyaelnyelő mechanika optikai érzékelőinek jeleit, vezérli a motort és aktiválja a LED-es visszajelzéseket. A bemenetek, kimenetek funkciója, hardver paraméterei a modulban előre meghatározottak, azok szoftverből nem módosíthatók. A modul a többi S-1000-es modulhoz hasonlóan nem hoz önálló döntést és nem tárol adatokat, a bemeneti jeleit AN buszon keresztül, valós időben továbbítja az S-1000 központi vezérlőhöz, amely az ott tárolt jogosultságok és logikai összefüggések alapján értékeli ki a jogosultságokat. A motorvezérlés kétirányú, vagyis az elnyelő funkció mellett lehetőség van az érvénytelen (pl.: dolgozói) kártyák visszaadására is. A modul a központi vezérlő konfigurációja alapján a kártya elnyeléssel egyidejűleg automatikusan nyitja a hozzárendelt átjárót (pl.: forgóvilla, forgókereszt, gyorskapu). MODUL ADATOK 1 db tápellátás bemenet 1 db olvasó port (2.port nem használható) 4 db kontaktus bemenet 1 db szabotázs kontaktus bemenet 2 db relé kimenet ALKALMAZÁSI PÉLDÁK 1 db RS-232 interfész 1 db AN busz csatlakozó Motoros kártyaelnyelő működtetése Motoros kártyaelnyelőben vendégkártya visszavonás Hozzárendelt akadályozó eszköz (pl.: forgóvilla, forgókereszt, gyorskapu) nyitása 55

56 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápfeszültség bemenet: Olvasó tápfeszültség kimenet terhelhetősége: Olvasó O kimenetek terhelhetősége: (LEDG, LEDR, BUZ) Szabotázs bemenet: Bemenetek: Kimenetek: RS-232: Kártyaolvasó port: Kártyaolvasó kábel (SW-R-xxx olvasókhoz): AN busz: Protokoll: Topológia: Kábel: Lezárás: Modul címzés, azonosítás: Modul firmware: Állapotjelző LED-ek: LD1: POWER LD2: DIAG LD3: AN RX LD4: AN TX Hardver beállítások: JP1: AN TERMINATOR JP2: PRG. RES: RESET VD 95 ma / max VD 1 db (fordított polaritás ellen védett) 2 db 500 ma / kimenet (nyitott kollektoros Darlington) 1 db (); max. 100 ohm 4 db ( vagy ); max. 100 ohm Funkciójuk meghatározott, szoftverből nem paraméterezhetők 2 db morze relé (,, ); max. 8A / 24VD Funkciójuk meghatározott, szoftverből nem paraméterezhetők 1 db aszinkron soros (TX, RX, ) 2 db AbaTrack2 (lock&data) vagy Wiegand interfész natív kezelése max. 15 m, 2 x 0,5 + 6 x 0,22 mm 2, árnyékolt 1 db; AN 2.0B; 62,5 kbps; hossz: max. 500 m SW-AN Busz struktúra, vonal vagy hurok kialakítás savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP1) Gyártási sorozatszám alapján (S/N: S5-xxxxxx) Flash EPROM; AN buszon vagy soros porton keresztül frissíthető Tápellátás Modul üzemállapot AN busz kommunikáció vétel AN busz kommunikáció adás AN busz vonali lezáró ellenállás (120 ohm) Modul gyári programozás. Nem használt! Modul újraindítás MEHANIKAI JELLEMZŐK Panel méret: 118 x 65 mm Panel rögzítési furatok: 108 x 55 mm; 4 mm Tömeg (szerelődoboz nélkül): 82 g satlakozók: Sorkapocs; max. 1 mm 2, AWG 18 56

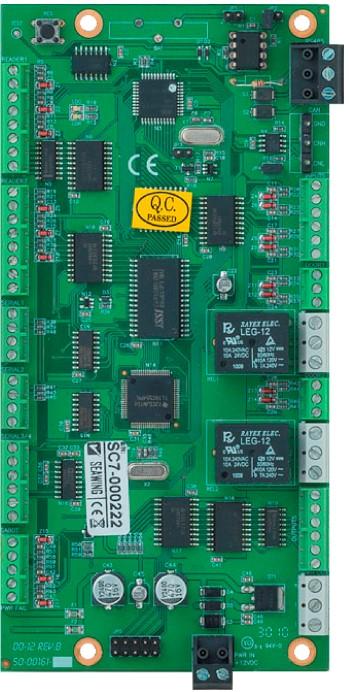

57 4.6 S BELÉPTETŐ MODUL + I/O PORTOK RS-485 READER 1 AN READER 2 INPUTS 1-4 INPUTS 5-6 RELAY OUT 1 S/N: INPUTS 7-8 RELAY OUT 2 TAMPER OPEN OLLETOR OUT 3-6 POWER OUT INPUTS INPUTS 9-13 POWER IN ÁTTEKINTÉS Az S típusú beléptető modul az S-1000-es integrált biztonságtechnikai termékcsalád tagja. Jellemző alkalmazása beléptető rendszer részeként olyan belépési pontok működtetése, ahol az S es modulhoz képest nagyobb mennyiségű bemenetre és/vagy kimenetre van szükség, vagy RS-485 interfészt használó periférikus eszközt kell csatlakoztatni. A szabotázs bemenet kivételével a bemenetek, kimenetek, olvasó portok funkciója, hardver paraméterei előre nem meghatározottak, azok az üzembe helyezés folyamán, a szoftverben létrehozott logikai átjárók konfigurálásával realizálódnak. Ugyanarra az adatvonalra kötött modulok fizikai adatpontjai tetszőlegesen felhasználhatók és egymással szabadon kombinálhatók a központi vezérlőben létrehozott logikai egységekben (átjárók, partíciók, vezérlések, stb.). MODUL ADATOK 1 db tápellátás bemenet 3 db tápellátás kimenet 2 db olvasó port 17 db kontaktus bemenet: 12 db hardveresen szűrt, 5 db hardveresen nem szűrt 1 db szabotázs kontaktus bemenet 2 db relé kimenet ALKALMAZÁSI PÉLDÁK 4 db nyitott-kollektoros kimenet 1 db RS-485 interfész (perifériák) 1 db AN busz csatlakozó (adatvonal) Szingularizált átjárók: forgóvilla, forgókereszt, gyorskapu Motoros lengőkapu, mozgássérült kapu, automata ajtó; elektromechanikus és motoros zárak Egyirányú átjáró nyomógombos kilépéssel, vésznyitóval Lift vezérlés: max. 6 emelet; zsilip vezérlés; kétirányú sorompó vezérlés Olyan telepítéseknél, ahol nagyobb számú be/kimenetre van szükség Valós idejű óra kijelző (óó:pp) RS-485 interfésszel 57

58 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápellátás bemenet: Tápellátás kimenet: Olvasó tápfeszültség kimenet: Olvasó O kimenetek terhelhetősége: (LEDG, LEDR, BUZ) Szabotázs bemenet: Bemenetek: Hardveresen szűrt: Hardveresen nem szűrt: Relé kimenetek: Nyitott kollektoros kimenetek: Kártyaolvasó port: Kártyaolvasó kábel (SW-R-xxx olvasókhoz): RS-485: AN busz: Protokoll: Topológia: Kábel: Lezárás: Modul címzés, azonosítás: Modul firmware: Állapotjelző LED-ek: VD 70 ma / max VD 1 db (Fordított polaritás ellen védett) 3 db 2 db; max. 200 ma / 2 db kimenet 500 ma / kimenet (nyitott kollektoros Darlington) 1 db (); max. 100 ohm 17 db ( vagy ); max. 100 ohm 12 db: INP1-8, INP14-17 (sorkapcsos) 5 db: INP9-13 (jumper csatlakozás) Szoftverből invertálhatók és paraméterezhetők 2 db morze relé (,, ); max. 8A / 24VD 4 db; max. 500 ma / kimenet (Darlington) 2 db AbaTrack2 (lock&data) vagy Wiegand interfész natív kezelése max. 15 m, 2 x 0,5 + 6 x 0,22 mm 2, árnyékolt 1 db; csavart érpáras; U/UTP cat5e AWG 24; max.1200 m 1 db; AN 2.0B; 62,5 kbps; hossz: max. 500 m SW-AN LDG: Tápellátás Busz struktúra, vonal vagy hurok kialakítás savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP4) Gyártási sorozatszám alapján (S/N: S6-xxxxxx) Flash EPROM; AN buszon keresztül frissíthető LDR: AN busz kommunikáció Hardver beállítások: JP2: RS-485 TERMINATOR RS-485 vonali lezáró ellenállás (120 ohm) JP3: PRG Modul gyári programozás. Nem használt! JP4: AN-BUS TERMINATOR AN busz vonali lezáró ellenállás (120 ohm) RES: RESET Modul újraindítás Biztosítékok: F1, F2 200 ma (automatikusan visszaálló PT biztosíték) MEHANIKAI JELLEMZŐK Panel méret: 170 x 85 mm Panel rögzítési furatok: 160 x 55 mm; 4 mm Tömeg (szerelődoboz nélkül): 116 g satlakozók: Összes (kivéve INP9-13): Sorkapocs; max. 0,75 mm 2, AWG19 INP9-13: 2 pólusú tűs (jumper) 58

59 4.7 S BELÉPTETŐ MODUL + I/O PORTOK + SOROS INTERFÉSZ RS-485 READER 1 AN READER 2 INPUTS 1-4 INPUTS 5-6 SERIAL-2 TTL RELAY OUT 1 SERIAL-3 TTL INPUTS 7-8 SERIAL-4 RS-232 RELAY OUT 2 SERIAL-5 RS-232 TAMPER S/N: OPEN OLLETOR OUT 3-6 POWER OUT INPUTS INPUTS 9-13 POWER IN ÁTTEKINTÉS Az S típusú beléptető modul az S-1000-es integrált biztonságtechnikai termékcsalád tagja. Jellemző alkalmazása beléptető rendszer részeként olyan belépési pontok működtetése, ahol nagyobb számú be- és/vagy kimenet mellett RS232, TTL soros vagy RS485 soros kommunikációra is szükség van a modul és a periférikus eszközök között. A szabotázs bemenet kivételével a bemenetek, kimenetek, olvasó és soros portok funkciója, hardver paraméterei előre nem meghatározottak, azok az üzembe helyezés folyamán, a szoftverben létrehozott logikai átjárók konfigurálásával realizálódnak. MODUL ADATOK 1 db tápellátás bemenet 3 db tápellátás kimenet 2 db olvasó port 17 db kontaktus bemenet: 12 db hardveresen szűrt, 5 db hardveresen nem szűrt 1 db szabotázs kontaktus bemenet 2 db relé kimenet 4 db nyitott-kollektoros kimenet 2 db TTL soros port ALKALMAZÁSI PÉLDÁK 2 db RS-232 soros port 1 db RS-485 interfész (perifériák) 1 db AN busz csatlakozó (adatvonal) Minden olyan alkalmazás esetén, ahol az S is megfelelő lenne Olyan telepítéseknél, ahol soros kommunikációra van szükség Vonalkód olvasó; QR kód olvasó; RFID olvasó soros interfésszel Parkolóhely vagy létszám számláló kijelző vezérlés Valós idejű óra kijelző (óó:pp) RS-485 interfésszel ESD mérő berendezés; Gépjármű mérleg; egyéb külső rendszerek illesztése: PL-k, adatgyűjtők, stb. 59

60 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápellátás bemenet: Tápellátás kimenet: Olvasó tápfeszültség kimenet: Olvasó O kimenetek terhelhetősége: (LEDG, LEDR, BUZ) Szabotázs bemenet: Bemenetek: Hardveresen szűrt: Hardveresen nem szűrt: Relé kimenetek: Nyitott kollektoros kimenetek: RS-232: TTL soros: Kártyaolvasó port: Kártyaolvasó kábel (SW-R-xxx olvasókhoz): RS-485: AN busz: Protokoll: Topológia: Kábel: Lezárás: Modul címzés, azonosítás: Modul firmware: Állapotjelző LED-ek: VD 80 ma / max VD 1 db (Fordított polaritás ellen védett) 3 db 2 db; max. 200 ma / 2 db kimenet 500 ma / kimenet (nyitott kollektoros Darlington) 1 db (); max. 100 ohm 17 db ( vagy ); max. 100 ohm 12 db: INP1-8, INP14-17 (sorkapcsos) 5 db: INP9-13 (jumper csatlakozás) Szoftverből invertálhatók és paraméterezhetők 2 db morze relé (,, ); max. 8A / 24VD 4 db; max. 500 ma / kimenet (Darlington) 2 db aszinkron soros; kábelhossz: max. 15 m, árnyékolt 2 db TTL feszültségszintű aszinkron soros kábelhossz: max. 2 m, árnyékolt 2 db AbaTrack2 vagy Wiegand interfész natív kezelése max. 15 m, 2 x 0,5 + 6 x 0,22 mm 2, árnyékolt 1db; csavart érpáras; U/UTP cat5e AWG 24; max.1200 m 1 db; AN 2.0B; 62,5 kbps; hossz: max. 500 m SW-AN LDG: Tápellátás Busz struktúra, vonal vagy hurok kialakítás savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP4) Gyártási sorozatszám alapján (S/N: S7-xxxxxx) Flash EPROM, AN buszon keresztül frissíthető LDR: AN busz kommunikáció Hardver beállítások: JP2: RS-485 TERMINATOR RS-485 vonali lezáró ellenállás (120 ohm) JP3: PRG Modul gyári programozás. Nem használt! JP4: AN-BUS TERMINATOR AN busz vonali lezáró ellenállás (120 ohm) RES: RESET Modul újraindítás Biztosítékok: F1, F2 200 ma (automatikusan visszaálló PT biztosíték) MEHANIKAI JELLEMZŐK Panel méret: 170 x 85 mm Panel rögzítési furatok: 160 x 55 mm; 4 mm Tömeg (szerelődoboz nélkül): 126 g satlakozók: Összes (kivéve INP9-13): Sorkapocs; max. 0,75 mm 2, AWG19 INP9-13: 2 pólusú tűs (jumper) 60

61 4.8 S UNIVERZÁLIS KÁRTYANYELŐ MODUL RS-485 READER 1 AN READER 2 INPUTS 1-4 INPUTS 5-6 RELAY OUT 1 S/N: INPUTS 7-8 RELAY OUT 2 TAMPER OPEN OLLETOR OUT 3-6 POWER OUT INPUTS INPUTS 9-13 POWER IN ÁTTEKINTÉS Az S típusú modul az S-1000-es integrált biztonságtechnikai termékcsalád tagja. Alapvető feladata a Seawing gyártmányú univerzális kártyaelnyelő egység működtetése. A kártyagyűjtő egység motor nélküli kivitelű, a vizsgáló tér alsó és felső csapóajtóval rendelkezik. Alaphelyzetben a felső ajtó nyitott állásban van, amely a kártya bedobásakor záródik vissza. A vizsgáló térben elhelyezett kártyaolvasó azonosítja a kártyát és nyitja az alsó csapóajtót, amelynek eredményeként a kártya leesik a gyűjtő térbe. A kialakítás előnye, hogy a kártya elnyelése tartóval, csipesszel, szalaggal, lánccal is megtörténhet. Ugyanakkor a kártya automatikus visszaadására nincs mód. A modul speciális mikroprogrammal ellátott S es modulból van kialakítva, amely fogadja a kártyaelnyelő mechanika optikai érzékelőinek jeleit, vezérli a csapóajtókat és aktiválja a LED-es visszajelzéseket. A bemenetek, kimenetek funkciója, hardver paraméterei a modulban előre meghatározottak, azok szoftverből nem módosíthatók. A modul a többi S-1000-es modulhoz hasonlóan nem hoz önálló döntést és nem tárol adatokat, a bemeneti jeleit AN buszon keresztül, valós időben továbbítja az S-1000 központi vezérlőhöz, amely az ott tárolt jogosultságok és logikai összefüggések alapján értékeli ki a jogosultságokat. A modul a központi vezérlő konfigurációja alapján a kártya elnyeléssel egyidejűleg automatikusan nyitja a hozzárendelt átjárót (pl.: forgóvilla, forgókereszt, gyorskapu). MODUL ADATOK 1 db tápellátás bemenet 3 db tápellátás kimenet 2 db olvasó port 17 db kontaktus bemenet: 12 db hardveresen szűrt, 5 db hardveresen nem szűrt 1 db szabotázs kontaktus bemenet 2 db relé kimenet ALKALMAZÁSI PÉLDÁK 4 db nyitott-kollektoros kimenet 1 db RS-485 interfész (perifériák) 1 db AN busz csatlakozó (adatvonal) Univerzális kártyaelnyelő működtetése, vendégkártya visszavonás Hozzárendelt akadályozó eszköz (pl.: forgóvilla, forgókereszt, gyorskapu) nyitása 61

62 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápellátás bemenet: Tápellátás kimenet: Olvasó tápfeszültség kimenet: Olvasó O kimenetek terhelhetősége: (LEDG, LEDR, BUZ) Szabotázs bemenet: Bemenetek: Hardveresen szűrt: Hardveresen nem szűrt: Relé kimenetek: Nyitott kollektoros kimenetek: Kártyaolvasó port: Kártyaolvasó kábel (SW-R-xxx olvasókhoz): RS-485: AN busz: Protokoll: Topológia: Kábel: Lezárás: Modul címzés, azonosítás: Modul firmware: Állapotjelző LED-ek: VD 70 ma / max VD 1 db (Fordított polaritás ellen védett) 3 db 2 db; max. 200 ma / 2 db kimenet 500 ma / kimenet (nyitott kollektoros Darlington) 1 db (); max. 100 ohm 17 db ( vagy ); max. 100 ohm 12 db: INP1-8, INP14-17 (sorkapcsos) 5 db: INP9-13 (jumper csatlakozás) Szoftverből invertálhatók és paraméterezhetők 2 db morze relé (,, ); max. 8A / 24VD 4 db; max. 500 ma / kimenet (Darlington) 2 db AbaTrack2 (lock&data) vagy Wiegand interfész natív kezelése max. 15 m, 2 x 0,5 + 6 x 0,22 mm 2, árnyékolt 1 db; csavart érpáras; U/UTP cat5e AWG 24; max.1200 m 1 db; AN 2.0B; 62,5 kbps; hossz: max. 500 m SW-AN LDG: Tápellátás Busz struktúra, vonal vagy hurok kialakítás savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP4) Gyártási sorozatszám alapján (S/N: S8-xxxxxx) Flash EPROM; AN buszon keresztül frissíthető LDR: AN busz kommunikáció Hardver beállítások: JP2: RS-485 TERMINATOR RS-485 vonali lezáró ellenállás (120 ohm) JP3: PRG Modul gyári programozás. Nem használt! JP4: AN-BUS TERMINATOR AN busz vonali lezáró ellenállás (120 ohm) RES: RESET Modul újraindítás Biztosítékok: F1, F2 200 ma (automatikusan visszaálló PT biztosíték) MEHANIKAI JELLEMZŐK Panel méret: 170 x 85 mm Panel rögzítési furatok: 160 x 55 mm; 4 mm Tömeg (szerelődoboz nélkül): 116 g satlakozók: Összes (kivéve INP9-13): Sorkapocs; max. 0,75 mm 2, AWG19 INP9-13: 2 pólusú tűs (jumper) 62

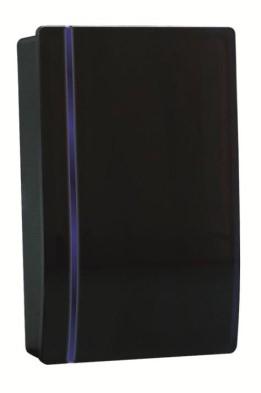

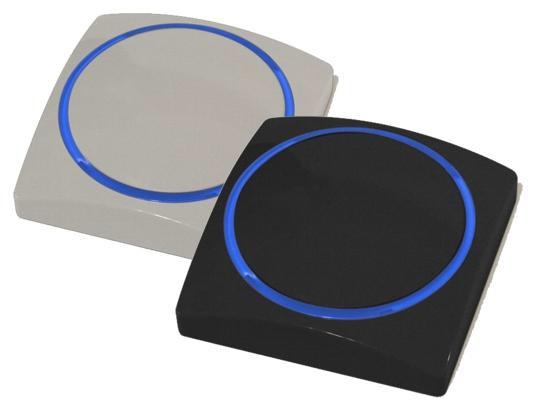

63 4.9 S , S (AN BUSZOS OLVASÓK) SW-R-301-AN SW-R-401-AN SW-R-401-AN-PIN SW-R-501-AN ÁTTEKINTÉS A Seawing gyártmányú SW-R-xxx univerzális proximity kártyaolvasó család megjelenési forma alapján három típusból áll: SW-R-301, SW-R-401, SW-R-501. Mindhárom változat a hagyományos AbaTrack2, Wiegand, TTL soros interfészeken kívül elérhető AN buszos kivitelben is. A AN interfésznek köszönhetően az olvasók modul közbeiktatása nélkül, közvetlenül a AN buszra csatlakoztathatók. Ekkor az olvasók eredeti azonosítási funkciójuk mellett a rendszerben S típusszámú modulként is megjelennek. Az SW-R-401 típus esetén lehetőség van be-/kimeneti panel csatlakoztatására is. A másik két típusnál ez helyhiány miatt nem lehetséges. Az I/O panellal rendelkező változat S típussal érhető el a szoftver konfigurációban. Az olvasóknak AN buszos változatban is szükségük van 12VD tápellátásra! Jelen dokumentációnak nem célja az olvasók teljes körű ismertetése, ezért csak az S-1000 rendszer részét képező AN buszos változat és az olvasók közös jellemzői kerülnek megemlítésre. JELLEMZŐK RENDSZERADATOK Környezeti feltételekhez alkalmazkodó automatikus hangolás Távoli programletöltés és frissítés; távoli konfigurálás Beállítható titkosított (AES128) kommunikáció az olvasó és a vezérlő között Működési paraméterek beállítása konfiguráló kártyákkal Azonosító típusonként be-/kikapcsolható "Quick LED és Quick beep" funkció 5 fokozatban állítható hangerejű, egyhangú buzzer Beállítható kártyajelenlét üzemmód folyamatos olvastatással Szabotázskezelés: reed érzékelő; olvasón kívül vagy AN-busz esetén olvasón belül Működési mód: író-olvasó vagy csak olvasó Kezelt azonosító típusok, amelyekből egyidőben többet is lehet használni: Mifare Plus X, Mifare DESFire EV1, Mifare lassic, Mifare Ultralight, HID ilass, iode, Seawing NF, Indala, Dual: Mifare + Indala Hozzáférési mód: Sorszám (UID), titkosított szektor olvasó, applikáció/file (DESFire) Interfész típusok: AbaTrack2, Wiegand, TTL aszinkron soros, AN 2.0B KIEGÉSZÍTŐ MODULOK (SAK SW-R-401) AN I/O modul: 1db bemenet és 1db relé kimenet (csak AN-buszos olvasóhoz) Indala modul: 125 khz-es Indala kártyák elfogadásához ALKALMAZÁSI PÉLDÁK Beléptető és munkaidő-nyilvántartó rendszerek; nagybiztonságú azonosítási rendszerek Beléptető vezérlőhöz, modulhoz csatlakoztatva vagy AN-buszos változatban önállóan Kártya író/olvasó data on card működésű elvű rendszerek 63

64 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel: SW-R-301 SW-R-401 SW-R-501 Tápfeszültség bemenet: Vezérelhető bemenetek: (LEDG, LEDR, BUZ) Olvasási távolság: I/O kiegészítő modul (csak SW-R-401 esetén): Adó frekvencia: Interfészek VD 80 ma / max. 120 VD 100 ma / max. 150 VD 70 ma / max. 90 VD 1 db (Fordított polaritás ellen védett) TTL bemenetek; aktív LOW-vel vezérelhetők közvetlenül nyitott-kollektoros kimenetekről 4 10 cm (Függ a környezeti feltételektől, az azonosító típusától és a hozzáférési módtól.) 1 db kétállapotú bemenet ( vagy ) 1 db morze relé kimenet (,, ) 13,56 MHz; 125 khz (Indala modullal kiegészítve) PIN kód AN 2.0B (AN-H, AN-L): 401 Helyszíni paraméterezés: Quick beep funkció Quick flash funkció Beépített hangerő állítás Állapotjelző LED alapszín Kiegészítő modulok Olvasó kábel I/O Indala Hossz Típus 401 esetén, de csak az egyik Konfiguráló kártyákkal: 500 m Olvasás utáni rövid hangjelzés tiltás/engedélyezés Olvasás utáni rövid fényjelzés tiltás/engedélyezés 5 fokozat, egyhangú (gyári: leghangosabb) 4 színű: kék, zöld, piros, sárga (gyári: kék) U/UTPcat5e AWG 24 (csak AN adatvonal) MEHANIKAI JELLEMZŐK SW-R-301 SW-R-401 SW-R-501 Külső befoglaló méretek (sz x h x m): 80 x 80 x 26 mm 120 x 80 x 25 mm 80 x 40 x 18 mm Burkolat: ABS műanyag, matt felülettel Szín: Fekete vagy bézs Fekete Fekete Tömeg: satlakozás: Kültéri: 54 g Beltéri: 44 g 113 g 37 g Sorkapocs: 8 pólusú sorkapocs; max. 0,75 mm 2, AWG 19 64

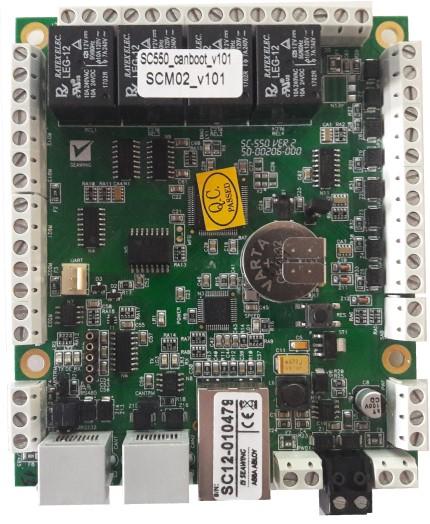

65 4.10 S-550 TÖBBFUNKIÓS MODUL RELAY OUT 1-4 OPEN OLLETOR OUT 5-6 READER 1 ANALOG INPUTS 1-8 READER 2 TAMPER SERIAL RS-232 / RS-485 PS STATE AN 1 AN 2 POWER IN DEVIE POWER OUT ETHERNET POWER OUT ÁTTEKINTÉS Az S-550 típusjelzésű panel egy többfunkciós biztonságtechnikai eszköz, amelynek jellemzően két fő alkalmazási területe van: önálló vezérlő vagy S-1000 rendszerben beléptető modul. A két üzemmód egymástól független, a működési mód a gyártás folyamán feltöltött firmware típustól függ. Jelen dokumentáció a modulként való használati módot ismerteti. Standalone vezérlőként az S-1000 rendszertől függetlenül telepíthető, egy vezetékes belépési pontot működtet, egyetlen átjárót kezel, ahol az összes beléptetési feladatot teljesíti. Ebben az esetben a vezérlő közvetlenül az Ethernet hálózatra kapcsolódik, amelyen keresztül kommunikál a szerverrel. Másik működési módja szerint S-1000 modulként funkcionál. Ekkor a modul nem hoz önálló döntést és nem tárol adatokat, a bemeneti jeleit AN-buszon keresztül, valós időben továbbítja az S-1000 központi vezérlőhöz, amely az ott tárolt jogosultságok és logikai összefüggések alapján értékeli ki az információkat, döntést hoz, és a modulon keresztül vezéreli a csatlakoztatott periférikus eszközöket. Ebben a felépítésben az Ethernet interfésznek nincs funkciója. MODUL ADATOK 1 db tápellátás bemenet 2 db tápellátás kimenet 2 db olvasó port (AbaTrack2, Wiegand) 8 db analóg bemenet ellenállásos lezárással 1 db szabotázs kontaktus bemenet 2 db tápellátás hiba (230V, akkumulátor) kontaktus bemenet 4 db relé kimenet 2 db nyitott-kollektoros kimenet 1 db RS-232/485 interfész 2 db AN-busz csatlakozó 1 db Ethernet csatlakozó (modulként nem használt) 65

66 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápellátás bemenet: Tápellátás kimenet: Olvasó tápfeszültség kimenet terhelhetősége: Olvasó O kimenetek terhelhetősége: (LEDG, LEDR, BUZ) Szabotázs bemenet: Bemenetek: Állapotai: Lezárások: Relé kimenetek: Nyugalmi Riasztás Kitakarás Szabotázs Nyitott-kollektoros kimenetek: RS-232: Kártyaolvasó port: Kártyaolvasó kábel (SW-R-xxx olvasókhoz): AN-busz: Protokoll: Topológia: Kábel: Lezárás: Modul címzés, azonosítás: Modul firmware: VD 80 ma / max. 170 ma 1 db (Fordított polaritás ellen védett) 2 db 200 ma / kimenet (leválasztott) 500 ma / kimenet (nyitott kollektoros Darlington) 1 db (); max. 100 ohm 8 db többállapotú, földfüggetlen Nyugalmi, riasztás, kitakarás, szabotázs, földzárlat Szoftverből bemenetenként választható: DEOL 5,1 k 5,6 k 0 1 k 5,1 k 5,6 k 0 +1 k +5,1 k +5,6 k k +33 k , 0, 4 db morze relé (,, ); max. 8A / 24VD 2 db (Darlington); 500 ma / kimenet 1 db aszinkron soros 2 db AbaTrack2 vagy Wiegand interfész natív kezelése max. 15 m; 2 x 0,5 + 6 x 0,22 mm 2, árnyékolt 2 db; AN 2.0B; 62,5 kbps; hossz: max. 500 m SW-AN Busz struktúra savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (AN TERM) Gyártási sorozatszám alapján (S/N: S-xxxxxx) Flash EPROM; AN-buszon vagy soros porton keresztül frissíthető MEHANIKAI JELLEMZŐK Burkolat: Panel méret: Panel rögzítési furatok: Tömeg (szerelődoboz nélkül): satlakozók: Bemenetek, kimenetek, olvasó portok, RS232/485 interfészek AN1-2, Ethernet port S-1000-D, S D fém lemezdobozokban elhelyezhető 118 x 100 mm 82 x 90 mm; 4 mm 100 g Sorkapocs; max. 1 mm 2, AWG 18 RJ45 66

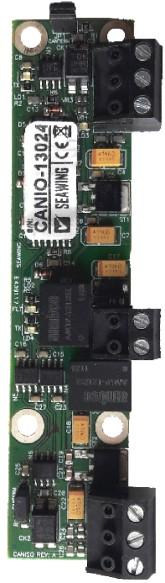

67 4.11 AN BUSZ IZOLÁTOR INTERNAL AN S/N: POWER IN EXTERNAL AN ÁTTEKINTÉS A AN-ISOL-1 típusú galvanikus leválasztó az S-1000-es integrált biztonságtechnikai termékcsalád tagja. Alapvető feladata a rendszer adatvonalának szakaszolása zárlat vagy túlfeszültség esetén. Két, egymástól galvanikusan leválasztott, de felcserélhető AN busz csatlakozóval rendelkezik, így a külső és belső busz vonalak egymástól teljesen izoláltak. Zárlat esetén automatikusan leválasztódnak, majd a rövidzár megszűnésekor visszaáll a normál működési mód. Az eszköz működéséhez 12VD tápfeszültség szükséges, de nem foglal el modul címet a buszon, illetve nem szükséges szoftverből konfigurálni sem. Használatával a buszon jelentkező jeltorzulások javíthatók, de a megnövekedett válaszidők miatt kb. 50 méterrel csökken a maximálisan tervezhető kábelhossz. JELLEMZŐK ALKALMAZÁSI PÉLDÁK Galvanikusan szétválasztott belső és külső AN busz vonalak D-D konverterrel leválasztott tápellátás Maximális átütési feszültség: 4 kv Automatikus leválasztás és visszaállás zárlat vagy túlfeszültség esetén (4 kv-ig) Működési állapotról LED-es visszajelzés Nem címzett eszköz, nem csökkenti a buszra köthető eszközök számát Szoftver konfigurálást, paraméterezést nem igényel AN busz jeleket javítja, de AN busz hosszabbításra nem alkalmas AN busz maximális hosszát ~50 méterrel csökkenti Belső és külső AN busz hosszúságok összeadódnak. T elágazás esetén is! Belső és külső AN busz felcserélhető Épületből ki-/belépő AN busz adatvonalakon Épületek közötti AN busz adatvonalakon Eltérő földpotenciálú objektumok között Magas hibaaránnyal működő AN busz kommunikációs vonal javításához Földkábelek, légkábelek esetén T elágazás kialakításához Hibatűrő rendszerkialakításnál zárlat szakaszoláshoz Eltérő típusú AN busz kábelek találkozásánál Zavarérzékeny területek határán, liftaknában vezetett kábelszakaszhoz Sorompóhoz történő kábelezés esetén, kültéri parkolónál 67

68 ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel: Tápfeszültség bemenet: Maximális átütési feszültség: AN-busz: Hosszúság: Hosszúság csökkenés: Protokoll: Topológia: Kábel: Lezárás: Állapotjelző LED-ek: LD1: INTERNAL AN TX LD2: EXTERNAL AN FAULT LD3: INTERNAL AN FAULT LD4: EXTERNAL AN FAULT Hardver beállítások: JP1: INTERNAL AN TERMINATOR JP2: EXTERNAL AN TERMINATOR VD 80 12VD 1 db (Fordított polaritás ellen védett) 4000 V 2 db; AN 2.0B; 62,5 kbps Belső és külső buszon összesítve max. 500 m -50 m / izolátor SW-AN Belső és külső AN-buszon is busz struktúra savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP1, JP2) Belső AN-busz kommunikáció adás Külső AN-busz hiba Belső AN-busz hiba Külső AN-busz kommunikáció adás Internal AN-busz vonali lezáró ellenállás (120 ohm) External AN-busz vonali lezáró ellenállás (120 ohm) MEHANIKAI JELLEMZŐK Panel méret (sz x h): Panel rögzítési furatok: Tömeg (szerelődoboz nélkül): Beköthető vezeték keresztmetszet: 110 x 25 mm 80 x 17 mm; 4 mm 27 g max. 0,75 mm 2, AWG19 (sorkapcsos bekötés) 68

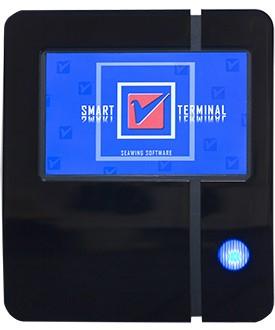

69 4.12 SW-IT-401-M TERMINÁL PWR/1 ETHERNET PWR/2 AN/1 PS STATE RS 232/1 ÁTTEKINTÉS Az SW-IT-401 univerzális felhasználású terminál M típusjelzéssel ellátott változata Seawing beléptető és munkaidőnyilvántartó rendszerekben teszi lehetővé minősített mozgásadatok bevitelét. A terminál a nagy rendszerek része, közvetlenül a SIS rendszerrel kommunikál, és innen történik a paraméterezése is. A szerver által fogadott adatok közvetlenül a beléptető programban, vagy a SiSWork munkaidő-nyilvántartó rendszerben létrehozott munkarendek alapján, vagy külső szoftvernek átadva kerülnek feldolgozásra. A készülék alapjaiban egy S-1000-MX7 típusú vezérlő, kiegészítve egy 7 -os, színes, érintőképernyős kijelzővel. Funkcionálisan teljes értékű központi vezérlőként is működik, viszont be-/kimenetek és interfészek közül csak az 1.számú AN busz használható modulok csatlakoztatására. A kisméretű terminál egy számítógép és egy monitor tulajdonságait egyesítő panel P, amely működhet 1db beépített olvasóval, vagy beléptető modulba kötött külső, fali olvasókkal is. Belső kártyaolvasó esetén a mozgásirányt (BE vagy KI) minden esetben meg kell adni az érintőképernyőn, míg két külső olvasó esetén az irányok előre definiáltak. Amennyiben nem normál mozgás történik, akkor a kártyahasználónak lehetősége van a mozgás minősítésére (pl.: ebéd, külső munka, szabadság, stb.) is. A mozgás jogcímek a SIS szoftverből terminálonként választhatók, az elnevezésük és kijelző háttere testre szabható. A kijelzőn megjelenik az aktuális idő, személyazonosító információk (név, kártyaszám), a rugalmas munkaidő egyenleg (balansz idő) vagy egyéb üzenetek. Az S-1000-MX7 vezérlőhöz hasonlóan a munkaidő-nyilvántartó terminál is tárolja a működéséhez szükséges összes konfigurációs adatot, paramétert, a keletkezett eseményeket, így a szervertől független offline üzemben is működőképes. A készülék közvetlenül függőleges falfelületre illetve konzol segítségével forgóvilla tetején is elhelyezhető. Lehetőség van beltéri vagy esővédetten kültéri telepítésre is. JELLEMZŐK Munkaidő-nyilvántartó terminál és egyben beléptető rendszer központi vezérlő Linux operációs rendszer Kapacitív vagy rezisztív érintőképernyős vezérlés; lapozható megjelenítés Szoftverből definiálható érintő gombok és háttér Bemeneti, kimeneti irányok szoftverből felcserélhetők vagy eltüntethetők Belső valós idejű óra és automatikus időszinkron Aktuális dátum és idő kijelzése a felhasználók számára Működtetés beépített kártyaolvasóval vagy külső olvasókkal (RFID, ujjlenyomat) Időzóna sértés megbocsátás munkaidős gombokkal Egységes esztétikus design, beltéri vagy kültéri kivitel Fali elhelyezés önállóan vagy konzollal vízszintes felületre (pl.: forgóvillára) Az S-1000-MX7 központi vezérlő összes rendszerparamétere is érvényes 69

70 RENDSZERADATOK 7 -os színes LD kijelző 23 db előre definiált munkaidős jogcím 6 db érintőgomb egy lapon; összesen 8 db lap db esemény db kártya/azonosító ALKALMAZÁSI PÉLDÁK Munkaidő-nyilvántartó terminál 1db belső vagy 2db külső olvasóval Munkaidő-nyilvántartó terminál átjáró vezérléssel vagy csak regisztráció Munkaidő-nyilvántartó terminál és beléptető rendszer központi vezérlő ELEKTROMOS JELLEMZŐK Működési feszültség: Áramfelvétel (perifériák nélkül): Tápfeszültség bemenet / kimenet: Szabotázs bemenet: Bemenetek: - Relé kimenetek: - RS-232: RS232/1: TTL soros: UART/2: DEBUG: RS-485: - Ethernet: USB AN busz: Protokoll: Topológia: Kábel: Lezárás: Vezérlő címzés, azonosítás: VD VD 2 db (fordított polaritás ellen védett) 1 db (); max. 100 ohm 1 db aszinkron soros (max. 15 m, árnyékolt kábel): TX, RX, 2 db TTL szintű aszinkron soros (max. 1,5 m, árnyékolt): TXD, RXD, (molex) TXD, RXD, (molex) sak szerviz célra! 1 db RJ-45; 10/100/1000 Mbps 1 db USB micro 1 db; 2.0B; 62,5 kbps; hossz: max. 500 m / AN busz SW-AN Busz struktúra savart érpáras; U/UTP cat5e AWG ohm, jumperrel csatlakoztatható (JP3, JP4) IP cím és gyártási szám alapján (S/N: S1-xxxxxx) MEHANIKAI JELLEMZŐK Panel méret: Panel rögzítési furatok: Tömeg (szerelődoboz nélkül): satlakozók: 117 x 100 mm 82 x 90 mm; 4 mm 126 g Sorkapocs; max. 0,75 mm 2, AWG 19 Debug és UART/2: 3 pólusú molex csatlakozás 70

71 5 TELEPÍTÉS 5.1 KÖRNYEZETI FELTÉTELEK Az S-1000 rendszer hibamentes működése csak az alábbi környezeti feltételek teljesülése esetén garantálható. A jelzett értékek a periférikus eszközök kivételével a rendszert alkotó összes részegységre érvényesek. Amennyiben a környezeti hatások a megadott határértékeket várhatóan túllépik, akkor a telepítés során kell gondoskodni a környezeti feltételeket javító kiegészítő egységek beépítéséről (pl.: hűtés, fűtés, szellőzés, páramentesítés, stb.). KÖRNYEZETI FELTÉTELEK Működési hőmérséklet-tartomány: Tárolási hőmérséklet-tartomány: Működés közbeni rezgés (vibráció): Közvetlen napsugárzás: Megengedett relatív páratartalom: o o Nem engedélyezett Nem engedélyezett < 95%, nem kondenzálódó 5.2 VÉDETTSÉG Az S-1000 rendszereszközök a családhoz tartozó S-1000-XX-D fém szerelődobozokba építve vagy azzal megegyező védettséget biztosító elektromos szekrényben helyezhetők el. A termékek alapvetően beltéri használatra tervezték, ezért csak pormentes, száraz környezetbe telepíthetők. Védettségi kategóriájuk: IP30 Szilárd tárgyak szerkezetbe jutása elleni mechanikai védettség: 3: Kisméretű szilárd tárgyak ellen védett (>2,5 mm) Víz elleni védettség: 0: Nincs védelem Kültéri telepítés (pl.: sorompó, kapu, kültéri forgókereszt, stb.) esetében javasolt a paneleket doboz nélkül, olyan kültéri elektromos szerelőszekrényben elhelyezni, amelynek védettsége legalább IP66 (pl: RN típus). 5.3 MEHANIKAI SZERELÉS Szerelési előírások Az S-1000-XX-D szerelődobozok eredeti rendeltetésük szerint Seawing gyártmányú biztonságtechnikai eszközök elhelyezésére lettek kialakítva, így a szerelési utasítások is ehhez az alkalmazáshoz igazodnak. Az eredeti céltól eltérő felhasználási móddal kapcsolatos szerelési előírások kialakítása telepítői felelősség. A biztonságtechnikai eszközöket mindig a védett téren belül, segédeszközök nélkül hozzáférhetetlen helyen kell elhelyezni, figyelembe véve a karbantarthatóság szempontjait is. Az egységek csak beltérbe, pormentes, száraz környezetbe telepíthetők. A szerelődobozok csak teherhordó felületre felszerelt állapotban alkalmazhatók. A felfogatási felületnek síknak kell lennie, a hátlapi szabotázskapcsolónak a felületre fel kell feküdnie. Működés közbeni rezgés, vibráció nem engedélyezett. A stabil rögzítéshez a doboz erre a célra kialakított összes felfogatási pontját fel kell használni. A rögzítő dűbelek, csavarok méretét a teherhordó felület és a doboz össztömegének figyelembe vételével kell meghatározni. Az egyes részegységek tömegére vonatkozó adatokat a leírás tartalmazza. 71

72 Tápegységgel szerelt dobozok a szellőzés biztosítása érdekében csak függőlegesen helyezhetők el. A dobozon belül a kábeleket kábelkötegelővel a kábelrögzítő fülekhez kell rögzíteni. A korrózióvédelem érdekében dobozokon a gyári furatokon kívül további furatokat, hajtásokat, kivágásokat nem szabad létesíteni Szerelődobozok Az S-1000-XX-D típusú fém szerelődobozok az S-1000 integrált biztonságtechnikai termékcsalád eszközeinek moduláris elhelyezésére szolgálnak. A dobozok négy különböző méretben érhetők el, ami lehetővé teszi az adott helyszínhez igazodó rugalmas telepítést. A Seawing rendszer összes részegységének kialakított helye van, így nincs szükség egyedi furathelyek létrehozására vagy más gyártmányú dobozokra. Az egységes, csiszolt, porfestett felületkezelés az egész épületen belül azonos, esztétikus megjelenést kölcsönöz a biztonságtechnikai eszközök számára. A stabil, fém lemezburkolat és a csavaros fedél rögzítés biztosítja a mechanikai védettséget, a hátsó távtartóknak köszönhetően pedig a kábelbevezetés a doboz mögött védetten és rejtetten történik. A dobozok előlapi és hátlapi szabotázskapcsolókkal szereltek. Jellemzők Típusok Adatok Fém lemezburkolat Négy különböző méret Moduláris eszközelhelyezés S-1000 rendszereszközökhöz előkészített rögzítési furatok Előlapi és hátlapi szabotázskapcsolók Hátsó távtartók a kábelbevezetéshez és szellőzéshez Szereléshez a fedél közvetlenül szemből eltávolítható, felhelyezhető Fedélrögzítés metrikus csavarokkal Dobozon belül kábelrögzítő fülek Fúrósablon a rögzítéshez Egységes, porfestett felületkezelés és megjelenés (RAL9001 szín) S-1000-D Nagyméretű fém szerelődoboz S D Közepes méretű fém szerelődoboz S D Kisméretű fém szerelődoboz AKKU-D-UNI Univerzális szerelődoboz akkumulátorhoz Megnevezés S-1000-D S D S D AKKU-D-UNI - nagy - - közepes - - kicsi - - akkumulátor - Szélesség: 462,5 mm 380 mm 240 mm 220 mm Magasság: 330 mm 240 mm 150 mm 240 mm Mélység (távtartó nélkül): 86 mm 86 mm 40 mm 86 mm Hátsó távtartó vastagsága: 8 mm 8 mm 8 mm 8 mm Lemezvastagság: 1 mm 1 mm 1 mm 1 mm Tömeg (üresen, távtartó nélkül): 3700 g 2330 g 830 g 1510 g A szerelődobozok részletes ismertetését, a moduláris elhelyezési lehetőségeket az S-1000-XX-D szerelődobozokra vonatkozó műszaki leírás tartalmazza. 72

73 5.4 SZERELÉSTEHLÓGIA Technológiai előírások Az alkalmazott villamos szerelési eljárások feleljenek meg az érvényben lévő nemzeti és helyi előírásoknak, szabványoknak és a gyártó technológiai előírásainak. Az erősáramú szerelést csak szakképzett személy végezheti. Biztonságtechnikai rendszer telepítését csak rendőrhatósági engedély birtokában lehet végezni. A kábelvezetés csak védett módon történhet: védőcső, vezetékcsatorna, vezetéktálca használatával. A kábel nyomvonalakat úgy kell meghatározni, hogy lehetőséget biztosítanak a későbbi bővítésekre, módosításokra. A gyengeáramú és jelvezetékek nem futhatnak erősáramú, vagy más interferenciát okozó kábelek vagy ilyen jellegű berendezések közelében. A kábelek nyomvonalát úgy kell kijelölni, hogy a lehető legrövidebb távolság legyen a berendezések között. Kültéren kábelnyomvonalat csak vízmentes módon szabad kialakítani. Javasolt kültéri kábel használata. A kábelezés csak Seawing bekötési utasításaiban előírt kábelek felhasználásával történhet. A kábeleket műanyag szorítóbilinccsel kell rögzíteni a szerelődobozokon belül is. Az erősáramú és a gyengeáramú kábelek részére különböző kábelbevezető nyílásokat kell használni a dobozokban. A beléptető rendszerben található összes kábelt a kiviteli tervdokumentáció szerinti jelöléssel kell ellátni. A kábeljelölő feliratokat időtálló, olvasható módon, a kábelek mindkét végén el kell helyezni. A sodrott érszerkezetű kábelek csavaros sorkapocsba történő bekötését érvéghüvely és zsugorcső használatával kell elvégezni a következőkben részletezett módon. A csavaros sorkapcsok meghúzásáról gondoskodni kell, az esetleges kontakthibákat el kell kerülni. A vezetéktoldások forrasztott, sorkapcsos vagy csatlakozóhüvelyes kivitelűek lehetnek. A kötések zsugorcsővel szigeteltek. Szigetelőszalagot elektromos szigetelésre vagy jelölésre sem szabad használni. A rendszerelemeket szabotázsvédetten kell szerelni. Minden erősáramú betáplálást tartalmazó dobozon jól látható módon, a doboz külső felületén, az erősáram jelenlétére utaló, figyelmeztető feliratot kell elhelyezni, Kábelvégek előkészítése Beléptető rendszerben az erősáramú tápvezeték és a kommunikációs adatvonal kivételével a periférikus eszközök bekötését árnyékolt, sodrott érszerkezetű, biztonságtechnikai kábellel kell elvégezni. A kábelvégek csavaros sorkapocsba történő előkészítését a mellékelt ábrák segítségével, az alábbi lépések szerint kell megtenni: 1. A kábel külső köpenyszigetelésére 20 mm hosszú zsugorcsövet kell húzni. 2. A külső kábelköpenyt 50 mm hosszan eltávolítani. Vigyázni kell, hogy sem az árnyékolás, sem a belső erek szigetelése ne sérüljön meg! 3. Alumínium fóliás árnyékolt kábel esetén az árnyékoló fóliát a csupaszolás teljes hosszában eltávolítani. 4. A nem használt ereket és az árnyékolással összekötendő vezetékeket teljes hosszban megtisztítani, és az árnyékolás vezetékével összesodorni. A csupasz vezetékekre 10 mm-el rövidebb zsugorcsövet húzni. 5. Hőlégfúvóval zsugorítani az árnyékolás vezetékére húzott vékony zsugorcsövet. 6. Hőlégfúvóval a kábelköpenyre húzott zsugorcsövet a köpenyszigetelés és a kibontott erek találkozási helyére zsugorítani. 7. Az érvégeket 10 mm hosszan lecsupaszítani. 8. Minden érvégre az átmérőjének megfelelő szigetelt érvéghüvelyt húzni, majd speciális fogóval a vezetékre sajtolni. 9. Az érvéghüvely végén kiálló vezetékeket lecsípni. 73

74 5.4.3 Kábelek toldása Erősáramú kábelek vagy Ethernet hálózati kábelek toldását forrasztásos technológiával tilos elvégezni. Az alábbi leírás csak gyengeáramú, biztonságtechnikai kábelek toldására vonatkozik: 1. Minden eret toldani kell, beleértve a nem használt ereket is. 2. A kábelköpenyre a kész toldásnál 30 mm-el hosszabb zsugorcsövet húzni. 3. A külső kábelköpenyt olyan hosszan eltávolítani, hogy az erek kényelmesen szerelhetőek legyenek (a kábel érszámától függ). Vigyázni kell, hogy sem az árnyékolás, sem a belső erek szigetelése ne sérüljön meg! 4. Alumínium fóliás árnyékolt kábel esetén az árnyékoló fóliát a csupaszolás teljes hosszában eltávolítani 5. Az erekre zsugorcsövet húzni. 6. Az érvégeket 10 mm hosszan lecsupaszítani. 7. A lecsupaszított huzalokat színhelyesen páronként összesodorni és összeforrasztani. 8. Ügyelni kell arra, hogy a vezetéken ne maradjanak éles sarkok, melyek a zsugorcsövet kiszúrhatják. 9. Hőlégfúvóval az érszigetelést a kötésre zsugorítani. 10. Az árnyékolás vezetékét összeforrasztani. 11. Hőlégfúvóval a kábelköpenyre húzott zsugorcsövet a kötésekre zsugorítani. Kábelek előkészítése toldáshoz: Erek összeforrasztása: 74

75 Erek szigetelése: Fedő szigetelés: 5.5 BEKÖTÉSEK Erősáramú tápellátás Az S-1000 beléptető rendszer elemei 12V-os egyenfeszültségről működnek, amelyet Seawing gyártmányú lineáris, toroid leválasztó transzformátorral felszerelt tápegységek biztosítanak. Az erősáramú bekötések esetében az alábbi előírásokat be kell tartani. A tápegységek működéséhez 230VA egyfázisú betáplálásra van szükség. A tápellátás biztosításához csak három eres (fázis, nulla, védőföld) erősáramú tápkábelt szabad használni. Javasolt 3x1,5mm 2 keresztmetszetű merev (NYM-J, MBu) vagy sodrott eres (H05VV-F, MTK) tápkábel használata. A vezeték keresztmetszetét a kismegszakító leoldási áramára kell méretezni. Az erősáramú tápkábelt közvetlenül a tápegység közelében található kábelbevezető nyíláson keresztül kell a dobozba vezetni. A készülékek I. érintésvédelmi osztályba tartoznak, ezért csak védőföldeléssel ellátott csatlakoztatás alkalmazható. A bekötés nem tartalmazhat oldható elemeket (pl. villásdugó). A tápellátását biztosító áramkört kismegszakítóval kell védeni, és erről az áramkörről csak vagyonvédelmi berendezés üzemelhet. Ugyanarról a kismegszakítóról több, azonos funkciójú biztonsági berendezés is működtethető. Ha a hálózati nulla vezeték egyértelmű azonosítása nem lehetséges, akkor két-áramkörös megszakító eszközt kell használni, ahol a fázis és nulla vezetők is megszakításra kerülnek. 75

76 INP3 P INP4 INP5 P INP6 A+ B- P SERIAL1 RS232 SERIAL2 TTL S-1000-TD REV:A RTOUH1 SERIAL0 TTL LR2 LG3 LR4 REED SABOTAGE DISH P MAINS RX TX P ANH ANL Ha a kismegszakító nem az erősáramú elosztóban van, akkor szintén csak két-áramkörös megszakító használható, ahol a fázis és nulla vezetők is megszakításra kerülnek. Mielőtt csatlakoztatná a hálózati tápellátást a transzformátorhoz, mindig kapcsolja le a bejövő erősáramú tápellátását. Meg kell győződni, hogy a 230V-os tápegységet tartalmazó dobozon az erősáram jelenlétére figyelmeztető felirat jól látható módon a doboz külső felületén elhelyezésre került. RFID azonosító eszközöket használó rendszerben nem használható kapcsolóüzemű tápegység. Tápegységek A LINTAP2-12V/2A szünetmentes, stabilizált tápegység kártya a 12VD névleges egyenfeszültséget igénylő biztonságtechnikai rendszerek számára lettek kifejlesztve. A fenti típusszám a dobozolás nélküli változat, ami S-1000 rendszerben a moduláris rendszer összeállításhoz használható. Önálló tápegységként, beltéri, dobozolt változatban PWS típusszámmal kerül forgalomba. A következő ábrán a LINTAP2-12V/2A tápegység kártya S D közepes méretű dobozban S-1000-MX7 központi vezérlőegységgel összekötve látható. LINTAP-12V/2A FUSE FUSE FUSE 230V 230V - D - BAT + BAT + D FUSE AHE AH HHE HH RS485 INP2 P INP1 P ANH ANL TS RTS 3x1,5 mm 2 RX TX SAB S/N: P Kommunikációs busz A központi vezérlőre épülő rendszer működésének alapvető feltétele a AN busz kommunikáció megléte, ezért a kábelezés során az alábbi előírásokat be kell tartani: AN busz építéshez csak csavart érpáras, a gyártói előírásoknak megfelelő kábelt szabad használni (Javasolt típus: U/UTP AT5e 4x2xAWG24) A jelet csak egy érpáron szabad vezetni, például: o ANH narancs o ANL narancs / fehér Tilos a jeltovábbításra használt több érpárat párhuzamosítani. Nem lehetnek T elágazások még nagyon rövid szakaszok esetében sem. 76

77 M-01 SAB S/N: OUT2 LEDR BUZ OUT1 RDP/D0 RP/D1 INP4 LEDG T USED! JP2 INP3 INP2 LEDR RESET INP1 AN RX AN TX LD3 LD4 BUZ ANL RDP/D0 ANH RP/D1 L LEDG LD1 LD2 JP1 POWER DIAG AN-BUS TERMINATOR SAB S/N: RX TX /4 /5 TX - RX S/N: F1 + /3 /2 /1 SAB B A S/N: A T elágazások elkerülése érdekében megengedett a jelet egy kábelen belül az egyik érpáron az egyik irányba, a másik érpáron a másik irányba járatni, de törekedni kell külön kábel használatára. A buszon nem lehetnek csillagpontok. A központi vezérlő nem feltétlenül a buszvonal elején vagy végén van, ezért a vezérlőből két irányba induló busz Y elágazásnak minősül, így ez megengedett. A buszvonal kábelvezetésének láncba fűzött (Daisy chain) struktúrát kell követnie. Kerülendő különböző gyártmányú kábeltípusok egy buszon történő alkalmazása. Reflexiók elkerülése miatt az adatvonal mindkét végét a kábel hullámimpedanciájának megfelelő ellenállással le kell zárni (120 ), amely minden busz eszköz esetén jumperrel csatlakoztatható. Az adatvonalat az erősáramú kábelektől elkülönítetten kell vezetni. JP1 LD2 LD1 INP8 INP7 INP6 F5 F4 LD4 INP5 INP4 INP3 INP2 INP1 RX TX DIAG M021 AN-BUS TERMINATOR TX RESET POWER LD3 RX AN AN OUT9 OUT10 F2 F3 OUT11 ANL ANH ANL ANH OUT12 OUT13 RESET INP1 INP2 T USED! PRG 5AF L ANH ANL DIAG POWER AN RX AN TX M-03 PRG AN-BUS TERMINATOR LD4 LD1 JP1 LD3 LD2 JP2 F1 TEST RESET DO-12 REV:B LDG LDR SEAWING JP3 T USED! T USED! JP2 JP4 AN-BUS TERMINATORS ANH ANL INP1 INP2 INP3 INP4 OUT3 OUT4 OUT5 OUT6 INP12 INP13 INP11 INP10 INP9 INPUTS RS485 TERMINATOR L Külső eszközök Az S-1000 rendszerhez csatlakozó külső eszközök széleskörű bekötési variációit a melléklet tartalmazza Árnyékolás AN busz Ha extrém, külső, zavaró környezeti hatások nem indokolják, akkor AN busz építéshez nem javasolt árnyékolt kábel használata, mivel nagy busz hosszúság esetén az árnyékolással megjelenő többlet kapacitás értéke rontja a kommunikáció minőségét. Amennyiben a vonal kiépítése mégis árnyékolt kábellel történik, akkor az árnyékolást a teljes kábelszakaszon folytonossá kell tenni, és egyetlen ponton a földpotenciálhoz kell csatlakoztatni. Az árnyékolást nem szabad megszakítani, mert akkor lebegő potenciálú szakaszok jönnek létre, amelyek antennaként gyűjtik a zavarforrások jeleit. shield keep shield continued ANH ANL ANH ANL ANH ANL ANH ANL ANH ANL connect shield to earth ground at only one point 77

78 Ethernet S-1000 rendszerben a központi vezérlő és az Aperio HUB-ok csatlakoznak közvetlenül az Ethernet hálózatra. Általánosan elmondható, hogy a beléptető rendszerben keletkező adatmennyiség és kommunikációs sebesség nem teszi szükségessé árnyékolt átviteli kábel használatát. Ugyanakkor, ha telepítési helyszín egységes strukturált hálózati kialakítása ezt megköveteli, akkor lehetséges árnyékolt kábel alkalmazása. Viszont ez esetben a rack szekrény oldali patch paneleknek is alkalmasnak kell lenniük az árnyékolás fogadására. Periférikus eszközök A rendszerhez számos külső, periférikus eszköz csatlakozhat: azonosító eszközök, érzékelők, jelzésadók, akadályozó eszközök, stb. Ezeknek az eszközöknek a bekötésére a rendszer különböző interfészein keresztül van lehetőség: AbaTrack2, Wiegand, RS-232, RS-485, TTL soros, kontaktus bemenetek, O és relé kimenetek stb. Az RS-485 kivételével egyik interfészen sem valósul meg differenciális jelátvitel, így a külső zavaró hatásokkal szembeni védekezést az árnyékolás jelenti. Emiatt a periférikus eszközök esetében javasolt árnyékolt kábel használata. Az árnyékolást mindig csak egy helyen, a beléptető vezérlő vagy modul dobozában kell lekötni földpotenciálra. 5.6 FÖLDELÉSEK A megfelelő földelő rendszer kiépítése a működés alapvető feltétele. Hibásan vagy hiányosan kiépített földelés a rendszer működés-képtelenségét, vagy bizonytalan működést, megmagyarázhatatlannak tűnő hibákat okoz! A földelő rendszerek fő feladatai: Életvédelem Elektrosztatikus kisülések elleni védelem Elektromágneses kompatibilitásnak való megfelelés biztosítása A vezetékes adatvonalon összekapcsolt elemek egyenpotenciálra hozása Életvédelem A beléptető rendszer vezérlőegységei, tápegységei az I. érintésvédelmi osztályba tartoznak, ezért minden érinthető fémrészt védőföldeléssel kell ellátni. A földelési vezetéket az erre a célra kialakított földelési ponthoz kell csatlakoztatni. Kivitelező köteles a védőföldelés bekötését méréssel igazolni és az Érintésvédelmi minősítő irat -ban aláírva dokumentálni. A rendszert alkotó összes fémdobozt védőföldeléssel kell ellátni, még abban az esetben is, ha erősáramú kábelek nem csatlakoznak hozzájuk. A fedél felhelyezése előtt meg kell győződni, hogy földelési vezeték a fedélhez is csatlakoztatva lett. A telepítési helyszínen az életvédelmi földeléstől függetlenül, a hatályos előírások alapján meg kell vizsgálni a nagyobb méretű, fém burkolattal rendelkező elektromechanikus (pl.: forgóvilla, forgókereszt, gyorskapu, stb.) vagy mechanikus (pl.: korlátelem) eszközök egyenpotenciálú hálózatba történő bekötését is Elektrosztatikus kisülés elleni védelem Az érinthető vezető felületek esetében számolni kell a statikus kisülésekből származó töltések levezetésével, ezért ezeket is a földelési hálózatba kell kötni. Kiemelt figyelmet kell fordítani a szigetelő anyagból (pl.: műanyag vagy fa) készült ajtók és ajtótokba épített akadályozó eszközökre (elektromos zárfogadó, elektromechanikus zár, motoros bevésőzár, stb.), mert ezek burkolatát is szükséges földelni. 78

79 LEDG RP/D1 RDP/D0 BUZ LEDR LEDG RP/D1 RDP/D0 BUZ LEDR SAB INP1 INP2 INP3 INP4 L ANH ANL LINTAP-12V/2A 3x1,5 mm 2 FUSE FUSE FUSE 230V 230V - D - BAT + BAT + D FUSE AHE AH HHE HH RX RESET TX LD1 LD2 POWER DIAG JP2 LD3 LD4 JP1 AN-BUS TERMINATOR AN RX AN TX T USED! Shield to the lock cover Diode S/N: OUT2 OUT1 M-01 Shield GROUND Elektromágneses kompatibilitás Az S-1000 rendszerelemek az elektromágneses kompatibilitásra vonatkozó termékcsalád szabványok (MSZ EN : 2011, EN 55032:2015) előírásait földelt, fém szerelődobozokba szerelve teljesítik, ezért a rendszert alkotó összes fémdobozt védőföldeléssel kell ellátni, még abban az esetben is, ha erősáramú kábelek nem csatlakoznak hozzájuk Egyenpotenciál kialakítása A differenciál jelátvitelű kommunikációs hálózatok nagyfokú zavartűrése csak abban az esetben tud érvényesülni, ha a hálózatot alkotó részegységek azonos földpotenciálon vannak. A hibamentes működéshez biztosítani kell, hogy a vezetékkel kapcsolódó részegységek, (különösen az egymástól nagy távolságban adatbusszal összekötött rendszerelemek) között ne legyen potenciálkülönbség, a részegységek ne tudjanak feltöltődni. Ilyen értelemben az S-1000 rendszer által használt AN busz sem nevezhető kétvezetékes hálózatnak, mivel a központi vezérlőnek és a csatlakoztatott moduloknak azonos földponttal kell rendelkezniük. Ennek kialakítására a következőkben ismertetett lehetőségek vannak. Megbízható földelési rendszer Ha a beléptető rendszer telepítési helyszínén a földelési hálózat megbízható, mérésekkel igazoltan megfelelő, akkor az egyenpotenciálra hozás az épület erősáramú földelési rendszerén keresztül történik (pl.: új épületben). Ekkor az épület összes erősáramú elosztójában (főelosztóban és szinti elosztókban egyaránt) azonos földpotenciál található. Ugyanezt a földpotenciált fogja használni a beléptető rendszer is az alábbi módon. Seawing lineáris tápegységekben gyári állapotban a gyengeáramú oldal földpontja () hozzákapcsolódik az erősáramú védőföldhöz. Ezt az összekötést az összes tápegységben ellenőrizni kell. Ha hiányzik, akkor pótolni kell a és a védőföldet összekötését. Ebben az esetben a AN busz adatvonali csatlakozók pontja nem használt, mivel az földhurokok kialakulását eredményezné. 79

80 TEST RESET LDG LDR JP3 DO-12 REV:B SEAWING JP2 ANH ANL JP4 AN-BUS TERMINATORS INP1 INP2 INP3 INP4 OUT3 OUT4 OUT5 OUT6 INP10 INP9 INP13 INP12 INP11 S/N: INPUTS T USED! RS485 TERMINATOR L B A FUSE FUSE FUSE 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH TEST RESET LDG LDR JP3 DO-12 REV:B SEAWING JP2 ANH ANL JP4 AN-BUS TERMINATORS INP1 INP2 INP3 INP4 OUT3 OUT4 OUT5 OUT6 INP10 INP9 INP13 INP12 INP11 S/N: RESET REL1 F2 F3 TERM3 TERM1 INPUTS T USED! RS485 TERMINATOR L LD8 B A DEBUG FH1 PH1 N1 PH2 BATTERY F1 SAB1 SAB ETH1 AN1 TX LD10 TERM2 AN1 TERM LD11 LD9 PW3 INP4 INP3 INP2 INP1 RX TX ANL ANH RXD TXD S-1000-MX7 Ver.2 SAB S/N: ANH ANL SAB FLASH MAIN.APP KERNEL MFG BATTERY AN2 RX AN2 TX AN2 TERM RS485 TERM AN1 RX LD1 LD2 LD REL2 EPH kialakítása megbízható földelési rendszer esetén Nem megbízható földelési rendszer A beléptető rendszerelemek tápellátása föld-független, az egyenpotenciál kialakítása az adatvonal L jelén keresztül valósul meg. A AN busszal összekötött elemek esetében egyetlen tápegységben a 12V-os oldal csatlakozóját össze kell kötni az erősáramú földponttal. Ezt célszerű a központi vezérlőnél megtenni, az összes többi tápegységben pedig meg kell szüntetni az összeköttetést. Így a modulok egyenpotenciálra hozása a AN busz kábelen, azon belül az egyik szabad érpáron keresztül valósul meg. FUSE FUSE FUSE 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH TEST RESET LDG LDR JP3 SEAWING DO-12 REV:B JP2 ANH ANL JP4 AN-BUS TERMINATORS INP1 INP2 INP3 INP4 OUT3 OUT4 OUT5 OUT6 INP13 INP12 INP11 INP10 INP9 S/N: INPUTS TEST RESET LDG LDR SEAWING T USED! JP3 DO-12 REV:B RS485 TERMINATOR L JP2 ANH ANL JP4 AN-BUS TERMINATORS INP1 INP2 INP3 INP4 OUT3 OUT4 OUT5 OUT6 B A INP13 INP12 INP11 INP10 INP9 S/N: RESET REL1 F2 F3 TERM3 TERM1 INPUTS T USED! RS485 TERMINATOR L LD8 B A DEBUG FH1 PH1 N1 PH2 BATTERY F1 SAB1 SAB ETH1 AN1 TX LD10 TERM2 AN1 TERM LD11 LD9 PW3 INP4 INP3 INP2 INP1 RX TX ANL ANH RXD TXD S-1000-MX7 Ver.2 SAB S/N: ANH ANL SAB FLASH MAIN.APP KERNEL MFG BATTERY AN2 RX AN2 TX AN2 TERM RS485 TERM AN1 RX LD1 LD2 LD3 REL EPH kialakítása NEM megbízható földelési rendszer esetén 80

81 FUSE FUSE FUSE 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH 230V 230V FUSE FUSE - D - BAT + BAT + D FUSE AHE AH HHE HH JP2 ANH ANL JP4 AN-BUS TERMINATORS INP1 INP2 INP3 RESET TEST LDG LDR INP4 OUT3 OUT4 OUT5 OUT6 S/N: RS485 TERMINATOR L JP2 ANH ANL JP4 AN-BUS TERMINATORS INP1 INP2 INP3 INP4 B A S/N: RESET REL1 F2 F3 RS485 TERMINATOR L OUT3 OUT4 TERM3 TERM1 OUT5 OUT6 LD8 B A PH1 N1 PH2 BATTERY F1 SAB1 SAB PW3 ETH1 AN1 TX LD10 TERM2 AN1 TERM LD11 LD9 INP4 INP3 INP2 INP1 RX TX S-1000-MX7 Ver.2 SAB S/N: ANH ANL SAB RXD TXD MFG BATTERY AN2 RX AN2 TX AN1 RX LD1 LD2 LD ANL ANH JP3 T USED! SEAWING FLASH MAIN.APP KERNEL REL2 AN2 TERM RS485 TERM DEBUG FH1 Ground Loop! INP13 INP12 INP11 INP10 INP9 DO-12 REV:B INPUTS Ground Loop! RESET TEST LDG LDR JP3 T USED! SEAWING INP13 INP12 INP11 INP10 INP9 DO-12 REV:B INPUTS Földhurok miatt hibás földelési rendszer kialakítás 81

82 6 ÜZEMBE HELYEZÉS Üzembe helyezés során az üzembe helyező mérnöknek teljes körűen meg kell győződnie arról, hogy a telepítést kielégítő módon végezték, a felhasznált eljárások, anyagok és részegységek megfelelnek a gyártói előírásoknak, vonatkozó műszaki követelménynek, Seawing technológiai előírásainak. Az üzembe helyező mérnöknek szemrevételezéssel, mérésekkel és üzemi próbák során teljes körűen vizsgálnia, ellenőriznie kell a telepített rendszer helyes működését. A vizsgálatnak a hardver eszközökre, szoftver beállításokra és funkcionális működésre is ki kell terjednie. A berendezés üzembe helyezésére csak a gyártó által minősített rendszerintegrátor személy jogosult, aki az üzembe helyezés tényéről, annak körülményeiről, megállapításairól kivitelezői nyilatkozatot állít ki megrendelő felé. Ennek javasolt felépítését a melléklet tartalmazza. Szoftver paraméterezés előtt minden esetben el kell végezni a telepített beléptető eszközök hardver beállítását, ellenőrzését. 6.1 ÁLTALÁS ELLENŐRZÉSEK Tápellátás ellenőrzése Az összes S-1000 rendszereszköz tápfeszültségének nagyobbnak kell lennie, mint 11V. A feszültségérték még legnagyobb terhelés esetén sem eshet az érték alá, mert az az eszközök bizonytalan működéséhez vezet. Seawing gyártmányú, lineáris tápegységek kimenetén, feltöltött akkumulátorok esetén 13,7V 13,8V feszültség áll rendelkezésre, amely akkumulátoros üzemben 11,5V-ig csökkenhet. A határértéket elérve a tápegység D kimenete automatikusan lekapcsol. A tápegységek helyét és az egyenáramú vezetékek keresztmetszetét a kábelhosszúságokból adódó feszültségesés és a 11,5V-os határérték alapján kell kalkulálni. A modulok nem rendelkeznek dedikáltan tápellátás hibajelző bemenetekkel, de biztonságtechnikai szempontból javasolt a szabadon felhasználható bemenetek közül egy bemenetet 230V, egy másik bemenetet pedig akkumulátor hibajelzésre fenntartani. A tápegységek optocsatolt hibajelző kimenetei közvetlenül beköthetők bármely modul bemenetre. Szoftverben kiválaszthatók a megfelelő hibajelző funkciók: 230V hiba vagy akkumulátor hiba. A modulokon keletkező tápellátás hibajelzéseknek nincs működést befolyásoló hatásuk, a jelzések csak rendszerfelügyeleti és eseménytárolási funkciót töltenek be. Ugyanakkor áramtalanítást követően a relé kimenetek nyugalmi állapotot, a nyitott-kollektoros kimenetek határozatlan állapotot vesznek fel. A modulokra csatlakozó periférikus eszközök tápellátását célszerű úgy kialakítani, hogy a modul feszültségmentesítésekor a hozzá tartozó aktív eszközök is feszültségmentes állapotba kerüljenek. (pl.: mágneszárak, kártyaolvasók, stb.) Vagyis összhangban legyenek a modul működésével. Az S-1000-MX7 vezérlő dedikált 230V hiba és akkumulátor hiba bemenetekkel rendelkezik, amelynek működést befolyásoló hatása a vezérlő hardver beállításánál van részletezve. Indítás 230V hiányában: Alapesetben a Seawing tápegységek csak a 230V-os tápfeszültségről indíthatók el, és a stabil működéshez az akkumulátort is csatlakoztatni kell. Amennyiben az elsődleges tápellátás nem áll rendelkezésre, akkor ideiglenesen akkumulátorról is bekapcsolható a tápegység. Ehhez zárja rövidre egy pillanatra az akkumulátor negatív és a kimeneti egyenfeszültség pontját. Lezárások ellenőrzése (EOL) A AN busz működésének alapvető feltétele a vonali lezárások helyes kialakítása. Tápfeszültség bekapcsolása előtt a vezérlőnél és minden modulnál ellenőrizni kell a lezáró jumperek állapotát. A AN busz két végén található eszközöknél a AN TERM (EOL) jumpert fel kell helyezni, az összes többi eszköznél pedig el kell távolítani a tüskéről. Bekötések ellenőrzése A tápfeszültség bekapcsolása előtt az összes rendszereszköz és periférikus eszköz bekötését ellenőrizni kell kiemelt figyelemmel alábbiakra: zárlat a táp kimeneteken és az induktív terheléseken védő dióda. Földelések ellenőrzése A földeléseket életvédelmi szempontból és a helyes egyenpotenciál kialakítása miatt mérésekkel ellenőrizni kell a tápfeszültség bekapcsolása előtt. 82

83 6.2 S-1000-MX7 KÖZPONTI VEZÉRLŐ Bekötési ábra OUT2 OUT1 RS485 INPUTS INP4 INP3 INP2 INP1 A+ B- RESET REL1 REL2 RS485 TERM TERM1 F2 F3 LD1 LD2 LD3 AN2 TERM TERM3 FLASH MAIN.APP DEBUG FH1 KERNEL S/N: AN2 RX LD9 LD11 AN2 TX ANH ANL PW3 RXD TXD AN/2 UART/ PH2 MFG LD10 LD8 SOM S-1000-MX7 Ver.2 AN1 RX AN1 TX N1 PH1 BATTERY RX TX SAB1 SAB SAB SAB TAMPER RS232/2 BATTERY TERM2 AN1 TERM F1 PWR/1 PWR/2 PS STATE RX TX RS232/1 ANH ANL AN/1 Micro USB ETHERNET ETH1 230V BAT TX RX ANLANH PWR/1 PWR/2 PS STATE RS232/1 AN/1 Micro USB ETHERNET 83

84 6.2.2 satlakozások Jelölés Funkció Megnevezés Megjegyzés PWR/1 PWR/2 PS STATE RS232/1 AN/1 Tápellátás be-/kimenet földpont Tápellátás be-/kimenet pozitív Tápellátás be-/kimenet földpont Tápellátás be-/kimenet pozitív 230V FAULT P BAT FAULT Tápellátás (230V) hibajel bemenet () Tápellátás hibajel közös földpont Tápellátás (akkumulátor) hibajel bemenet () PWR/1 és PWR/2 csatlakozók panelen belül össze vannak kötve A helyes működéshez kötelező összekötni a tápegység hibajelző kimeneteivel TX 1. RS-232 soros port adás Valós RS-232 feszültségszintű soros port, RX 1. RS-232 soros port vétel szoftverből paraméterezhető, de UART/1 porttal egyidejűleg nem 1. RS-232 soros port közös földpont használható. ANL ANH P 1. AN busz kommunikáció Low 1. AN busz kommunikáció High 1. AN busz kommunikáció Földpont A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Micro USB Micro USB Szabványos micro USB csatlakozás Későbbi felhasználásra ETH1 ETHERNET Szabványos Ethernet csatlakozás Gigabit TAMPER RS232/2 UART/1 AN2 INPUTS RS485 OUT1 OUT2 P Szabotázs bemenet közös földpont Dedikált bemenet: funkciója és az SAB Szabotázs bemenet () lezárás szoftverből nem módosítható. TX RX TX RX 2. RS-232 soros port adás 2. RS-232 soros port vétel 2. RS-232 soros port közös földpont 1. TTL soros port adás 1. TTL soros port vétel 1. TTL soros port közös földpont Tápellátás kimenet pozitív ANL ANH P INP1 INP2 INP3 INP4 2. AN busz kommunikáció Low 2. AN busz kommunikáció High 2. AN busz kommunikáció Földpont 1. bemenet ( vagy ) Közös földpont 2. bemenet ( vagy ) 3. bemenet ( vagy ) Közös földpont 4. bemenet ( vagy ) A+ RS-485 busz kommunikáció A B- RS-485 busz kommunikáció B RS-485 busz kommunikáció Földpont 1. Relé kimenet alapban nyitott 1. Relé kimenet közös 1. Relé kimenet alapban zárt 2. Relé kimenet alapban nyitott 2. Relé kimenet közös 2. Relé kimenet alapban zárt DEBUG DEBUG TTL soros port gyártói funkciókhoz Nem használt. Valós RS-232 feszültségszintű soros port, szoftverből paraméterezhető TTL feszültségszintű soros port, szoftverből paraméterezhető, de az RS- 232/1 porttal egyidejűleg nem használható A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Szabadon felhasználható, digitális bemenetek: funkciójuk és a lezárás módja ( vagy ) szoftverből módosítható Későbbi felhasználásra, jelenleg nem használható interfész. Szabadon felhasználható relé kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) szoftverből módosítható 84

85 6.2.3 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés TERM1 RS485 TERM. RS485 vonali lezáró ellenállás (120 ohm) TERM2 AN1 TERM. 1. AN-BUSZ vonali lezáró ellenállás (120 ohm) TERM3 AN2 TERM. 2. AN-BUSZ vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről PH1 BATTERY Lítium elem csatlakoztatás Vezérlő dátum, idő megőrzése (RT) PH2/1 - Nem használt. PH2/2 - Nem használt. PH2/3 - Nem használt. PH2/4 STATUS Vezérlő működési mód PS STATE ON OFF 230V FAULT BAT FAULT Normál működési állapot (gyári) Teszt működési állapot Tápegység 230V hibajelzés kimenet bekötéséhez () Tápegység akkumulátor hibajelzés kimenet bekötéséhez () TAMPER SAB Szabotázskapcsoló bekötéséhez () RESET RESET Vezérlő hardver újraindítás S1-xxxxxx Serial No. Gyártási sorozatszám Kötelező csatlakoztatni. Táphibák esetén a Main App. működése leáll, helyreállás után 1 perc elteltével indul újra. Kötelező csatlakoztatni. Vezérlő IP címe csak szabotázs állapotban módosítható. A vezérlő reset gomb megnyomása a teljes operációs rendszer és beléptető rendszerprogram (Main.App) újraindítását jelenti. A központi vezérlők szerver oldali azonosítása és a vezérlők egymás közötti kommunikációja a gyártási sorozatszám alapján történik. 85

86 Vezérlő tápellátási hibajelek (PS STATE): Az S-1000-MX7 vezérlő rendelkezik dedikált 230V hiba és akkumulátor hiba bemenetekkel is, amelyek szoftverből nem paraméterezhetők. Digitális bemenetek, a működtető tápegységük hibajeleit közvetlenül fogadják. Nyugalmi állapotban a bemeneten földpotenciált, földhöz képes zárt kontaktus vár a vezérlő. Az aktív jelzés a bemenet nyitott állapota. A hibajelző bemenetek állapotai az események tárolásán túl az alábbi működési mechanizmust váltják ki. A vezérlő egy linux operációs rendszer alapú, file rendszert használó mikroszámítógép. Az adatbázis védelme érdekében, tápellátási hibák esetén a vezérlő bezárja a nyitott file-okat, és előre tervezett módon leállítja saját működését is. Beléptető vezérlőprogram (MainApp) működik, ha: A 230V vagy az akkumulátor hibajelek közül legalább az egyik nyugalomban van, nem jelez hibát. Beléptető vezérlőprogram (MainApp) leáll, ha: A 230V és az akkumulátor hibajelek közül mindkettő hibát jelez. Normál esetben először áramszünet következik be, majd az akkumulátor merülni kezd. Amikor az akkumulátor eléri a kritikus feszültségszintet, akkor hibajelzést küld a vezérlőnek. Ekkor a kimeneti feszültség még elegendő a vezérlő működéséhez. Az akkumulátor hibajelzést követően a vezérlő kb. fél percen belül leáll. Beléptető vezérlőprogram (MainApp) újraindul, ha: A 230V vagy az akkumulátor hibajelek közül legalább az egyik több, mint egy perce nyugalomban van. Az egy perces türelmi idő a sorozatos tápkimaradások elleni védelem érdekében van beépítve. Hibajel bemenetek nyugalmi, hibamentes állapota: Zárt kontaktus földhöz képest Hibajel bemenetek hiba állapota, hibajel aktív: Nyitott kontaktus földhöz képest Vezérlő szabályos leállítása: Ha az MFG (PH2/4) jumper nincs a tüskén, akkor a vezérlő TESZT állapotban van. Az LD6 LED gyorsan villog, és a tesztüzem a webes felületen is meg van jelenítve. Ebben az állapotban a vezérlő bármikor áramtalanítható. Ha az MFG (PH2/4) jumper a tüskén van, akkor a vezérlő RMÁL működési állapotban van. Az LD6 LED normál ütemben villog, és a normál állapot a webes felületen is meg van jelenítve. Ilyenkor a vezérlő csak a táp hibajelek szimulálását követően áramtalanítható. Ehhez húzza le a vezérlőről a táphiba (PS STATE) csatlakozót és várja meg, amíg a vezérlőegységben a beléptető rendszerprogram (Main App) leáll. A Main App működésének leállítása nem azonos a vezérlő operációs rendszerének leállásával. A Main App működése az LD6 LED jelzéséből vagy a webes felületen kontrollálható. Leállított Main App esetén az alap weblapra be lehet lépni, de a vezérlő és AN modulok ellenőrzési lap már nem töltődik be: onnection refused üzenet lesz látható. Ebben az állapotban a vezérlő, mint mikroszámítógép működik, a hálózaton ping üzenettel is elérhető, de a fájlrendszere csak olvasható állapotú. Lítium elem csatlakoztatás: A központi vezérlő az időzónához, naptári naphoz kapcsolódó jogosultság kiértékelés, valamint a megtörtént események időbélyeggel történő ellátásának érdekében beépített valós idejű órával rendelkezik (Real Time lock RT). Annak érdekében, hogy a vezérlő teljes tápelvétel esetén is megőrizze az aktuális, dátum idő adatokat a lítium elemet csatlakoztatni kell, amit a PH1 jelölésű BATTERY jumperrel kell megtenni, ha a gyártás során ez a beállítás nem történt meg. Az MX7-es vezérlőhöz hasonlóan az SW-IT-400 esetén is ellenőrizni kell a beállítást. Működésükből adódóan a modulok nem rendelkeznek valós idejű órával, így ott ilyen beállításra nem lesz szükség. Szabotázs bemenet: Biztonságtechnikai megfontolásból a központi vezérlő IP címe csak helyszíni jelenléttel, a dobozfedél eltávolítását követően, a szabotázs bemenet nyitott állapotában változtatható meg. Ezért a rendszer védelme érdekében a doboz szabotázskapcsolóit mindig a szabotázs bemenetre kell bekötni, ahol a nyugalmi állapot a rövidzár (). 86

87 6.2.4 Állapotjelzések Jelölés Funkció Megnevezés Megjegyzés LD1 RS485 TX RS-485 busz kommunikáció adás Világít Nem világít RS-485 kommunikáció adás aktív RS-485 kommunikáció adás nem aktív LD2 RS485 RX RS-485 busz kommunikáció vétel Világít Nem világít RS-485 kommunikáció vétel aktív RS-485 kommunikáció vétel nem aktív LD3 RS485 TE RS-485 busz adás engedélyezés Világít Nem világít RS-485 adás engedélyezés aktív RS-485 adás engedélyezés nem aktív LD4 KERNEL Linux operációs rendszer életjel LD5 - Nem használt. - LD6 MAIN APP. Beléptető rendszerprogram állapot Nem világít Normál villogás Gyors villogás Lassú villogás Nem működik Normál működési mód Teszt mód sökkentett mód, hibás konfiguráció LD7 FLASH Flash memória írás/olvasás folyamatban Világít Nem világít Írási / olvasási művelet folyamatban Nincs írási / olvasási művelet folyamatban LD8 AN1 TX 1. AN busz kommunikáció adás Világít Nem világít 1. AN busz kommunikáció adás aktív 1. AN busz kommunikáció adás nem aktív LD9 AN2 TX 2. AN busz kommunikáció adás Világít Nem világít 2. AN busz kommunikáció adás aktív 2. AN busz kommunikáció adás nem aktív LD10 AN1 RX 1. AN busz kommunikáció vétel Világít Nem világít 1. AN busz kommunikáció vétel aktív 1. AN kommunikáció vétel nem aktív LD11 AN2 RX 2. AN busz kommunikáció vétel Világít Nem világít 2. AN busz kommunikáció vétel aktív 2. AN busz kommunikáció vétel nem aktív A LED-ek az RS-485 busz adatforgalmával megegyező intenzitással villognak. A központi vezérlő Linux operációs rendszerének működést jelzi. A beléptető rendszerprogram (Main App.) működési állapotát mutatja. Az állapotok a vezérlő weblapján is láthatóak. emm háttértárhoz történő hozzáférést jelzi. A LED-ek a AN buszok adatforgalmával megegyező intenzitással villognak. 87

88 6.2.5 IP portok Funkció Alkalmazás Protokoll Port Kapcsolat ellenőrzése Ping IMP - S-1000 Web, firmware upgrade Web böngésző HTTPS (TLS) TP 443 S-1000 Azonosítás, hálózati beállítások Sis Device Manager UDP S-1000 File átvitel (csak szerviz) WinScp SP TP 22 S-1000 Linux beállítások (csak szerviz) Putty SSH TP 22 S-1000 Idő szerver NTP szerver NTP UDP 123 S-1000 Kommunikáció Sisom - TP 4662 S-1000 SysLog Sisom SysLog UDP 514 S-1000 Inter-kommunikáció Vezérlők közötti adatcsere - UDP 4771, Gyári beállítások HARDVER BEÁLLÍTÁSOK (JUMPEREK) Jelölés Funkció Gyári érték TERM1 RS485 TERM. ON TERM2 AN1 TERM. ON TERM3 AN2 TERM. ON PH1 BATTERY ON PH2/1 - OFF PH2/2 - OFF PH2/3 - OFF PH2/4 STATUS ON Funkció IP cím kiosztás: FIRMWARE Ha nincs DHP szerver IP cím Mask Gateway DNS szerver IP címe Gyári érték Dinamikus NTP szerver IP címe - Syslog szerver IP címe - Felhasználónév Jelszó admin password Ha van DHP szerver DHP osztja 88

89 6.3 S BELÉPTETŐ MODUL Bekötési ábra RS232 LEDG LD1 LD2 POWER DIAG RX TX JP1 AN-BUS TERMINATOR L RP/D1 ANH AN READER 1 RDP/D0 BUZ RESET LD3 LD4 AN RX AN TX INP1 ANL LEDR INP2 INP3 INPUTS LEDG RP/D1 JP2 T USED! INP4 READER 2 RDP/D0 BUZ OUT1 RELAY OUT 1 LEDR S/N: OUT2 RELAY OUT 2 TAMPER SAB POWER IN M-01 89

90 6.3.2 satlakozások Jelölés Funkció Megnevezés Megjegyzés READER1 READER2 TAMPER AN INPUTS RELAY OUT 1 RELAY OUT 1 POWER IN RS232 LEDG 1. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 1. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 1. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható BUZ 1. Olvasó hangjelző vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol Nem használt. LEDR 1. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 1. Olvasó tápellátás kimenet földpont 1. Olvasó tápellátás kimenet pozitív LEDG 2. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 2. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 2. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható BUZ 2. Olvasó hangjelző vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol Nem használt. LEDR 2. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 2. Olvasó tápellátás kimenet földpont 2. Olvasó tápellátás kimenet pozitív Szabotázs bemenet közös földpont Dedikált bemenet: funkciója és az SAB Szabotázs bemenet () lezárás szoftverből nem módosítható. L ANH ANL INP1 INP2 INP3 INP4 AN busz kommunikáció Jelföld AN busz kommunikáció High AN busz kommunikáció Low 1. bemenet ( vagy ) Közös földpont 2. bemenet ( vagy ) 3. bemenet ( vagy ) Közös földpont 4. bemenet ( vagy ) 1. Relé kimenet alapban nyitott 1. Relé kimenet közös 1. Relé kimenet alapban zárt 2. Relé kimenet alapban nyitott 2. Relé kimenet közös 2. Relé kimenet alapban zárt Modul tápellátás bemenet pozitív TX RX Modul tápellátás bemenet földpont RS-232 soros port adás RS-232 soros port vétel RS-232 soros port közös földpont A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Szabadon felhasználható digitális, kétállapotú bemenetek: funkciójuk és a lezárás módja ( vagy ) szoftverből módosítható Szabadon felhasználható relé kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) szoftverből módosítható Valós RS-232 feszültségszintű soros port, szoftverből paraméterezhető 90

91 6.3.3 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP1 AN-BUS TERMINATOR AN BUSZ vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről JP2 T USED! Nem használt sak gyári firmware programozáshoz használt RESET RESET Modul újraindítás S2-xxxxxx Serial Number Gyártási sorozatszám Állapotjelzések A modul újraindítás nincs hatással a tárolt adatokra, konfigurációra, működésre A központi vezérlő a gyártási sorozatszám alapján azonosítja a modulokat a AN buszon Jelölés Funkció Megnevezés Megjegyzés LD1 POWER Tápellátás Világít Nem világít Modul működik, tápellátás rendben LD2 DIAG Modul üzemállapot Világít Villog Modul nem működik, tápellátás nem megfelelő A modul szerepel a vezérlő konfigurációjában és a AN buszon keresztül meg is lett címezve a vezérlőből. Ha sikeres címzést követően elveszti a kommunikációt, akkor modul újraindításig vagy a tápellátás megszűnéséig továbbra is világít. A modul nem szerepel a vezérlő konfigurációjában vagy még nem kapott címet a AN buszon keresztül. (pl.: busz hiba miatt) LD3 AN RX AN busz kommunikáció vétel Világít Nem világít AN busz kommunikáció vétel aktív AN busz kommunikáció vétel nem aktív LD4 AN TX AN busz kommunikáció adás Világít Nem világít AN busz kommunikáció adás aktív AN busz kommunikáció adás nem aktív Modul újraindítás (RESET) vagy tápfeszültség ki- /bekapcsolás után a vezérlőben konfigurált modul a AN buszon keresztül megpróbálja felvenni a kapcsolatot a vezérlővel. Ha ismét van kommunikáció akkor a vezérlő megcímzi a modult, ekkor a DIAG LED világít. Ha nincs kommunikáció, akkor a DIAG LED villog. A LED-ek a AN buszok adatforgalmával megegyező intenzitással villognak 91

92 6.4 S VAGYONVÉDELMI MODUL Bekötési ábra F5 F4 SERIAL RS232 AN2 TX RX ANL ANH LD4 DIAG M021 - INP8 + - INP7 + - INP6 + INPUTS MODUL POWER IN/OUT JP1 T USED! PRG AN-BUS TERMINATOR - INP5 + LD2 LD1 RESET - INP4 + F1 POWER LD3 - INP3 + - INP2 + - INP1 + F2 F3 SAB /1 AN TX AN RX AN1 ANL ANH /2 /3 MODUL POWER IN/OUT S/N: INPUTS /5 /4 5AF TAMPER DEVIE POWER OUT 92

93 6.4.2 satlakozások Jelölés Funkció Megnevezés Megjegyzés SERIAL RS232 AN2 AN1 MODULE POWER IN/OUT MODULE POWER IN/OUT TAMPER DEVIE POWER IN DEVIE POWER OUT INPUTS DEVIE POWER OUT OPEN OLLETOR OUT TX RX ANL ANH ANL ANH RS-232 soros port adás RS-232 soros port vétel RS-232 soros port közös földpont 2. AN busz kommunikáció Low 2. AN busz kommunikáció High 2. AN busz kommunikáció Jelföld 1. AN busz kommunikáció Low 1. AN busz kommunikáció High 1. AN busz kommunikáció Jelföld Modul tápellátás be-/kimenet földpont Modul tápellátás be-/kimenet pozitív Modul tápellátás be-/kimenet földpont Modul tápellátás be-/kimenet pozitív 93 Valós RS-232 feszültségszintű soros port, szoftverből paraméterezhető A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani A AN1 és AN2 csatlakozók a panelen belül össze vannak kötve A MODULE POWER IN/OUT csatlakozók a panelen belül össze vannak kötve SAB Szabotázs bemenet () Dedikált bemenet: funkciója és az Szabotázs bemenet közös földpont lezárás szoftverből nem módosítható Eszköz tápellátás bemenet földpont /1 Eszköz tápellátás bemenet pozitív /2 Eszköz tápellátás kimenet pozitív /3 Eszköz tápellátás kimenet pozitív INP1+ INP1- INP2+ INP2- INP3+ INP3- INP4+ INP4- INP5+ INP5- INP6+ INP6- INP7+ INP7- INP8+ INP8- Eszköz tápellátás kimenet földpont Eszköz tápellátás kimenet földpont 1. bemenet pozitív 1. bemenet negatív 2. bemenet pozitív 2. bemenet negatív 3. bemenet pozitív 4. bemenet negatív 4. bemenet pozitív 4. bemenet negatív 5. bemenet pozitív 5. bemenet negatív 6. bemenet pozitív 6. bemenet negatív 7. bemenet pozitív 7. bemenet negatív 8. bemenet pozitív 8. bemenet negatív Eszköz tápellátás kimenet földpont Eszköz tápellátás kimenet földpont /4 Eszköz tápellátás kimenet pozitív /5 Eszköz tápellátás kimenet pozitív OUT1 OUT2 OUT3 OUT4 1. Nyitott-kollektoros kimenet 2. Nyitott-kollektoros kimenet 3. Nyitott-kollektoros kimenet 4. Nyitott-kollektoros kimenet Közös földpont S3-XXXXXX SERIAL No. Gyártási sorozatszám A modul és az eszközök tápellátása egymástól független csatlakozók. Az eszközök tápellátása összesítve egy 5Aes olvadó biztosítékkal van védve. Az eszközök tápellátás kimenetei 1,1A-es automatikusan helyreálló biztosítékokkal vannak védve. Többállapotú, föld-független, analóg bemenetek potenciálmentes jelzések fogadására. A bemenetek funkciói illetve lezáró ellenállás-értékei szoftverből választhatók. A bemenetek pólusai egymással nem közösíthetők, illetve nem köthetők össze a modul földponttal sem, mert földzárlat hibajelzés keletkezik. Az eszközök tápellátás kimenetei 1,1A-es automatikusan helyreálló biztosítékokkal vannak védve. Szabadon felhasználható nyitottkollektoros Darlington kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) szoftverből módosítható Terhelhetőségük: 500 ma

94 6.4.3 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP1 AN-BUS TERMINATOR AN BUSZ vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről JP2 T USED! Nem használt sak gyári firmware programozáshoz használt RESET RESET Modul újraindítás S3-xxxxxx Serial Number Gyártási sorozatszám Állapotjelzések A modul újraindítás nincs hatással a tárolt adatokra, konfigurációra, működésre A központi vezérlő a gyártási sorozatszám alapján azonosítja a modulokat a AN buszon Jelölés Funkció Megnevezés Megjegyzés LD1 AN RX AN busz kommunikáció vétel Világít Nem világít AN busz kommunikáció vétel aktív AN busz kommunikáció vétel nem aktív LD2 AN TX AN busz kommunikáció adás Világít Nem világít LD3 POWER Tápellátás Világít Nem világít AN busz kommunikáció adás aktív AN busz kommunikáció adás nem aktív Modul működik, tápellátás rendben LD4 DIAG Modul üzemállapot Világít Villog Modul nem működik, tápellátás nem megfelelő A modul szerepel a vezérlő konfigurációjában és a AN buszon keresztül meg is lett címezve a vezérlőből. Ha sikeres címzést követően elveszti a kommunikációt, akkor modul újraindításig vagy a tápellátás megszűnéséig továbbra is világít. A modul nem szerepel a vezérlő konfigurációjában vagy még nem kapott címet a AN buszon keresztül. (pl.: busz hiba miatt) A LED-ek a AN buszok adatforgalmával megegyező intenzitással villognak Modul újraindítás (RESET) vagy tápfeszültség ki- /bekapcsolás után a vezérlőben konfigurált modul a AN buszon keresztül megpróbálja felvenni a kapcsolatot a vezérlővel. Ha ismét van kommunikáció akkor a vezérlő megcímzi a modult, ekkor a DIAG LED világít. Ha nincs kommunikáció, akkor a DIAG LED villog. 94

95 6.5 S KIMENETI MODUL Bekötési ábra OUT7 OUT8 TAMPER OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 SAB M-03 S/N: LD3 DIAG POWER LD4 AN RX LD1 RESET T USED! AN TX AN-BUS TERMINATOR OUT9 OUT10 OUT11 OUT12 OUT13 INP1 INP2 INPUTS POWER OUT OPEN OLLETOR OUT RX TX L ANH ANL AN SERIAL RS232 JP2 LD2 JP1 PRG F1 POWER IN 95

96 6.5.2 satlakozások Jelölés Funkció Megnevezés Megjegyzés POWER IN OUT 1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 OUT8 OPEN OLLETOR OUT TAMPER POWER OUT INPUTS SERIAL RS232 AN Tápellátás bemenet pozitív OUT9 OUT10 OUT11 OUT12 OUT13 Tápellátás bemenet földpont 1. Relé kimenet alapban nyitott 1. Relé kimenet közös 1. Relé kimenet alapban zárt 2. Relé kimenet alapban nyitott 2. Relé kimenet közös 2. Relé kimenet alapban zárt 3. Relé kimenet alapban nyitott 3. Relé kimenet közös 3. Relé kimenet alapban zárt 4. Relé kimenet alapban nyitott 4. Relé kimenet közös 4. Relé kimenet alapban zárt 5. Relé kimenet alapban nyitott 5. Relé kimenet közös 5. Relé kimenet alapban zárt 6. Relé kimenet alapban nyitott 6. Relé kimenet közös 6. Relé kimenet alapban zárt 7. Relé kimenet alapban nyitott 7. Relé kimenet közös 7. Relé kimenet alapban zárt 8. Relé kimenet alapban nyitott 8. Relé kimenet közös 8. Relé kimenet alapban zárt 9. Nyitott-kollektoros kimenet 10. Nyitott-kollektoros kimenet 11. Nyitott-kollektoros kimenet 12. Nyitott-kollektoros kimenet 13. Nyitott-kollektoros kimenet Szabadon felhasználható relé kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) szoftverből módosítható Szabadon felhasználható nyitottkollektoros Darlington kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) szoftverből módosítható Terhelhetőségük: 500 ma SAB Szabotázs bemenet () Dedikált bemenet: funkciója és az Szabotázs bemenet közös földpont lezárás szoftverből nem módosítható Tápellátás kimenet pozitív Tápellátás kimenet földpont INP1 1. bemenet ( vagy ) Szabadon felhasználható digitális, Közös földpont kétállapotú bemenetek: funkciójuk és a lezárás módja ( vagy ) szoftverből INP2 2. bemenet ( vagy ) módosítható TX RX ANL ANH RS-232 soros port adás RS-232 soros port vétel RS-232 soros port közös földpont AN busz kommunikáció Low AN busz kommunikáció High AN busz kommunikáció Jelföld Valós RS-232 feszültségszintű soros port, szoftverből paraméterezhető A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani 96

97 6.5.3 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP1 AN-BUS TERMINATOR AN BUSZ vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről JP2 T USED! Nem használt sak gyári firmware programozáshoz használt RESET RESET Modul újraindítás S4-xxxxxx Serial Number Gyártási sorozatszám Állapotjelzések A modul újraindítás nincs hatással a tárolt adatokra, konfigurációra, működésre A központi vezérlő a gyártási sorozatszám alapján azonosítja a modulokat a AN buszon Jelölés Funkció Megnevezés Megjegyzés LD1 AN RX AN busz kommunikáció vétel Világít Nem világít AN busz kommunikáció vétel aktív AN busz kommunikáció vétel nem aktív LD2 AN TX AN busz kommunikáció adás Világít Nem világít AN busz kommunikáció adás aktív LD3 DIAG Modul üzemállapot Világít Villog LD4 POWER Tápellátás Világít Nem világít AN busz kommunikáció adás nem aktív A modul szerepel a vezérlő konfigurációjában és a AN buszon keresztül meg is lett címezve a vezérlőből. Ha sikeres címzést követően elveszti a kommunikációt, akkor modul újraindításig vagy a tápellátás megszűnéséig továbbra is világít. A modul nem szerepel a vezérlő konfigurációjában vagy még nem kapott címet a AN buszon keresztül. (pl.: busz hiba miatt) Modul működik, tápellátás rendben Modul nem működik, tápellátás nem megfelelő A LED-ek a AN buszok adatforgalmával megegyező intenzitással villognak Modul újraindítás (RESET) vagy tápfeszültség ki- /bekapcsolás után a vezérlőben konfigurált modul a AN buszon keresztül megpróbálja felvenni a kapcsolatot a vezérlővel. Ha ismét van kommunikáció akkor a vezérlő megcímzi a modult, ekkor a DIAG LED világít. Ha nincs kommunikáció, akkor a DIAG LED villog. 97

98 6.6 S MOTOROS KÁRTYANYELŐ MODUL Bekötési ábra RS232 LEDG LD1 LD2 POWER DIAG RX TX JP1 AN-BUS TERMINATOR L RP/D1 ANH AN READER 1 RDP/D0 BUZ RESET LD3 LD4 AN RX AN TX INP1 ANL LEDR INP2 INP3 INPUTS LEDG RP/D1 JP2 T USED! INP4 READER 2 RDP/D0 BUZ OUT1 RELAY OUT 1 LEDR S/N: OUT2 RELAY OUT 2 TAMPER SAB POWER IN M-01 98

99 6.6.2 satlakozások Jelölés Funkció Megnevezés Megjegyzés READER1 READER2 TAMPER AN INPUTS RELAY OUT 1 RELAY OUT 1 POWER IN RS232 LEDG 1. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 BUZ 1. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 1. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek 1. Olvasó hangjelző vezérlés kimenet (aktív LOW) Nem használt. S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható Aktiválás esetén -re kapcsol LEDR 1. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 1. Olvasó tápellátás kimenet földpont 1. Olvasó tápellátás kimenet pozitív LEDG LED szalag vezérlés (kék) kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 Nem használt. S-1000 rendszer natívan kezel 1. Olvasó Abatrack2 / Wiegand kommunikáció: AbaTrack2 és Wiegand interfészeket RDP/D0 RDP: AbaTrack2 adat Az interfész beállítás és kódolás D1: Wiegand DATA0 bitek szoftverből módosítható BUZ LED szalag vezérlés (piros) kimenet (aktív LOW) Aktiválás esetén -re kapcsol Nem használt. LEDR LED szalag vezérlés (zöld) kimenet (aktív LOW) Aktiválás esetén -re kapcsol LED szalag tápellátás kimenet földpont LED szalag tápellátás kimenet pozitív Szabotázs bemenet közös földpont Dedikált bemenet: funkciója és az SAB Szabotázs bemenet () lezárás szoftverből nem módosítható. L ANH ANL INP1 INP2 INP3 INP4 AN busz kommunikáció Jelföld AN busz kommunikáció High AN busz kommunikáció Low Kártyanyelő ajtó nyitásérzékelő Közös földpont Kártyanyelő mechanika jeladó (A) Kártyanyelő mechanika jeladó (B) Közös földpont Kártyanyelő mechanika jeladó () Kártyanyelő mechanika motor vezérlés Kártyanyelő mechanika motor vezérlés Kártyanyelő mechanika motor vezérlés Kártyanyelő mechanika motor vezérlés Kártyanyelő mechanika motor vezérlés Kártyanyelő mechanika motor vezérlés Modul tápellátás bemenet pozitív TX RX Modul tápellátás bemenet földpont RS-232 soros port adás RS-232 soros port vétel RS-232 soros port közös földpont A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Egyedi bekötési utasítás szerint. Egyedi bekötési utasítás szerint. Valós RS-232 feszültségszintű soros port, szoftverből paraméterezhető 99

100 100

101 6.6.3 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP1 AN-BUS TERMINATOR AN BUSZ vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről JP2 T USED! Nem használt sak gyári firmware programozáshoz használt RESET RESET Modul újraindítás S5-xxxxxx Serial Number Gyártási sorozatszám Állapotjelzések A modul újraindítás nincs hatással a tárolt adatokra, konfigurációra, működésre A központi vezérlő a gyártási sorozatszám alapján azonosítja a modulokat a AN buszon Jelölés Funkció Megnevezés Megjegyzés LD1 POWER Tápellátás Világít Nem világít Modul működik, tápellátás rendben Modul nem működik, tápellátás nem megfelelő LD2 DIAG Modul üzemállapot Világít Villog A modul szerepel a vezérlő konfigurációjában és a AN buszon keresztül meg is lett címezve a vezérlőből. Ha sikeres címzést követően elveszti a kommunikációt, akkor modul újraindításig vagy a tápellátás megszűnéséig továbbra is világít. A modul nem szerepel a vezérlő konfigurációjában vagy még nem kapott címet a AN buszon keresztül. (pl.: busz hiba miatt) LD3 AN RX AN busz kommunikáció vétel Világít Nem világít AN busz kommunikáció vétel aktív AN busz kommunikáció vétel nem aktív LD4 AN TX AN busz kommunikáció adás Világít Nem világít AN busz kommunikáció adás aktív AN busz kommunikáció adás nem aktív Modul újraindítás (RESET) vagy tápfeszültség ki-/bekapcsolás után a vezérlőben konfigurált modul a AN buszon keresztül megpróbálja felvenni a kapcsolatot a vezérlővel. Ha ismét van kommunikáció akkor a vezérlő megcímzi a modult, ekkor a DIAG LED világít. Ha nincs kommunikáció, akkor a DIAG LED villog. A LED-ek a AN buszok adatforgalmával megegyező intenzitással villognak 101

102 6.7 S BELÉPTETŐ MODUL + I/O PORTOK Bekötési ábra TEST RESET RS485 TERMINATOR JP2 L B RS485 READER 1 LDG LDR A JP3 T USED! JP4 AN-BUS TERMINATORS ANH ANL INP1 AN READER 2 INP2 INP3 INP4 INPUTS S/N: SEAWING INP13 INP12 INP11 INP10 INP9 OUT3 OUT4 OUT5 OUT6 PWR OUT OPEN OLLETOR RELAY OUT2 INPUTS RELAY OUT1 INPUTS DO-12 REV:B INPUTS POWER IN 102

103 6.7.2 satlakozások Jelölés Funkció Megnevezés Megjegyzés READER1 READER2 TAMPER INPUTS RS485 AN INPUTS LEDG 1. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 BUZ INP17 1. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 1. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek 1. Olvasó hangjelző vezérlés kimenet (aktív LOW) 17. bemenet ( vagy ) 103 S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható Aktiválás esetén -re kapcsol Szabadon felhasználható digitális, kétállapotú bemenet: funkciója és a lezárás módja ( vagy ) szoftverből módosítható LEDR 1. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 1. Olvasó tápellátás kimenet földpont 1. Olvasó tápellátás kimenet pozitív LEDG 2. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 BUZ INP16 2. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 2. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek 2. Olvasó hangjelző vezérlés kimenet (aktív LOW) 16. bemenet ( vagy ) S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható Aktiválás esetén -re kapcsol Szabadon felhasználható digitális, kétállapotú bemenet: funkciója és a lezárás módja ( vagy ) szoftverből módosítható LEDR 2. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 2. Olvasó tápellátás kimenet földpont 2. Olvasó tápellátás kimenet pozitív Szabotázs bemenet közös földpont Dedikált bemenet: funkciója és az SAB Szabotázs bemenet () lezárás szoftverből nem módosítható. INP bemenet ( vagy ) Szabadon felhasználható digitális, Közös földpont kétállapotú bemenetek: funkciójuk és a lezárás módja ( vagy ) szoftverből INP bemenet ( vagy ) módosítható L B A ANH ANL INP1 INP2 INP3 INP4 RS485 busz kommunikáció Jelföld RS485 busz kommunikáció B ág RS485 busz kommunikáció A ág AN busz kommunikáció Jelföld AN busz kommunikáció High AN busz kommunikáció Low 1. bemenet ( vagy ) Közös földpont 2. bemenet ( vagy ) 3. bemenet ( vagy ) Közös földpont 4. bemenet ( vagy ) Az RS485 busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Szabadon felhasználható digitális, kétállapotú bemenetek: funkciójuk és a lezárás módja ( vagy ) szoftverből módosítható

104 RELAY OUT 1 INPUTS RELAY OUT 2 OPEN OLLETOR OUT INPUTS POWER OUT POWER IN INP5 INP6 5. bemenet ( vagy ) Közös földpont 6. bemenet ( vagy ) 1. Relé kimenet alapban nyitott Szabadon felhasználható relé 1. Relé kimenet közös kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) 1. Relé kimenet alapban zárt szoftverből módosítható INP7 7. bemenet ( vagy ) Szabadon felhasználható digitális, Közös földpont kétállapotú bemenetek: funkciójuk és a lezárás módja ( vagy ) szoftverből INP8 8. bemenet ( vagy ) módosítható 2. Relé kimenet alapban nyitott Szabadon felhasználható relé 2. Relé kimenet közös kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) 2. Relé kimenet alapban zárt szoftverből módosítható Tápellátás kimenet pozitív OUT3 OUT4 3. Nyitott-kollektoros kimenet 4. Nyitott-kollektoros kimenet Tápellátás kimenet pozitív OUT5 OUT6 INP9 INP10 INP11 INP12 INP13 5. Nyitott-kollektoros kimenet 6. Nyitott-kollektoros kimenet 9. bemenet ( vagy ) 10. bemenet ( vagy ) 11. bemenet ( vagy ) 12. bemenet ( vagy ) 13. bemenet ( vagy ) Tápellátás kimenet pozitív Tápellátás kimenet földpont Tápellátás kimenet földpont Tápellátás bemenet pozitív Tápellátás bemenet földpont Szabadon felhasználható nyitottkollektoros kimenetek: funkciójuk valamint állapotuk (invertált, neminvertált) szoftverből módosítható Hardveresen nem szűrt bemenetek jumper csatlakozással. 104

105 6.7.3 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP2 RS485 TERMINATOR RS485 vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről JP3 PRG Modul programozás. Nem használt sak gyári firmware programozáshoz használt JP4 AN-BUS TERMINATOR AN BUSZ vonali lezáró ellenállás (120 ohm) RES RESET Modul újraindítás S6-xxxxxx Serial Number Gyártási sorozatszám Állapotjelzések A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről A modul újraindítás nincs hatással a tárolt adatokra, konfigurációra, működésre A központi vezérlő a gyártási sorozatszám alapján azonosítja a modulokat a AN buszon Jelölés Funkció Megnevezés Megjegyzés LDG POWER Tápellátás Világít Nem világít Modul működik, tápellátás rendben Modul nem működik, tápellátás nem megfelelő LDR DIAG Modul üzemállapot Világít Villog A modul szerepel a vezérlő konfigurációjában és a AN buszon keresztül meg is lett címezve a vezérlőből. Ha sikeres címzést követően elveszti a kommunikációt, akkor modul újraindításig vagy a tápellátás megszűnéséig továbbra is világít. A modul nem szerepel a vezérlő konfigurációjában vagy még nem kapott címet a AN buszon keresztül. (pl.: busz hiba miatt) Modul újraindítás (RESET) vagy tápfeszültség ki-/bekapcsolás után a vezérlőben konfigurált modul a AN buszon keresztül megpróbálja felvenni a kapcsolatot a vezérlővel. Ha ismét van kommunikáció akkor a vezérlő megcímzi a modult, ekkor a DIAG LED világít. Ha nincs kommunikáció, akkor a DIAG LED villog. 105

106 6.8 S BELÉPTETŐ MODUL + I/O PORTOK + SOROS INTERFÉSZ Bekötési ábra TEST RESET RS485 TERMINATOR JP2 L B READER 1 LDG LDR A JP3 T USED! JP4 AN-BUS TERMINATORS ANH ANL INP1 AN READER 2 INP2 INP3 INP4 INPUTS S/N: SEAWING INP13 INP12 INP11 INP10 INP9 OUT3 OUT4 OUT5 OUT6 POWER OUT OPEN OLLETOR RELAY OUT2 INPUTS RELAY OUT1 INPUTS DO-12 REV:B INPUTS RS485 POWER IN 106

107 6.8.2 satlakozások Jelölés Funkció Megnevezés Megjegyzés READER1 READER2 SERIAL2 TTL SERIAL3 TTL SERIAL4 RS232 SERIAL5 RS232 TAMPER LEDG 1. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 BUZ INP17 1. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 1. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek 1. Olvasó hangjelző vezérlés kimenet (aktív LOW) 17. bemenet ( vagy ) 107 S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható Aktiválás esetén -re kapcsol Szabadon felhasználható digitális, kétállapotú bemenet: funkciója és a lezárás módja ( vagy ) szoftverből módosítható LEDR 1. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 1. Olvasó tápellátás kimenet földpont 1. Olvasó tápellátás kimenet pozitív LEDG 2. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 BUZ INP16 2. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 2. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek 2. Olvasó hangjelző vezérlés kimenet (aktív LOW) 16. bemenet ( vagy ) S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható Aktiválás esetén -re kapcsol Szabadon felhasználható digitális, kétállapotú bemenet: funkciója és a lezárás módja ( vagy ) szoftverből módosítható LEDR 2. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 2. Olvasó tápellátás kimenet földpont 2. Olvasó tápellátás kimenet pozitív TX RX 2. TTL soros port adás 2. TTL soros port vétel 2. TTL soros port közös földpont Tápellátás kimenet pozitív TX RX 2. TTL soros port adás 2. TTL soros port vétel 2. TTL soros port közös földpont Tápellátás kimenet pozitív TX RX TX RX RS-232 soros port adás RS-232 soros port vétel RS-232 soros port közös földpont RS-232 soros port adás RS-232 soros port vétel RS-232 soros port közös földpont TTL feszültségszintű soros portok, szoftverből paraméterezhetők Valós RS-232 feszültségszintű soros port, szoftverből paraméterezhetők Szabotázs bemenet közös földpont Dedikált bemenet: funkciója és az SAB Szabotázs bemenet () lezárás szoftverből nem módosítható. INPUTS INP bemenet ( vagy )

108 RS485 AN INPUTS RELAY OUT 1 INPUTS RELAY OUT 2 OPEN OLLETOR OUT INPUTS POWER OUT POWER IN Közös földpont Szabadon felhasználható digitális, kétállapotú bemenetek: funkciójuk és a INP bemenet ( vagy ) lezárás módja ( vagy ) szoftverből módosítható L B A ANH ANL INP1 INP2 INP3 INP4 INP5 INP6 RS485 busz kommunikáció Jelföld RS485 busz kommunikáció B ág RS485 busz kommunikáció A ág AN busz kommunikáció Jelföld AN busz kommunikáció High AN busz kommunikáció Low 1. bemenet ( vagy ) Közös földpont 2. bemenet ( vagy ) 3. bemenet ( vagy ) Közös földpont 4. bemenet ( vagy ) 5. bemenet ( vagy ) Közös földpont 6. bemenet ( vagy ) Az RS485 busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Szabadon felhasználható digitális, kétállapotú bemenetek: funkciójuk és a lezárás módja ( vagy ) szoftverből módosítható 1. Relé kimenet alapban nyitott Szabadon felhasználható relé 1. Relé kimenet közös kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) 1. Relé kimenet alapban zárt szoftverből módosítható INP7 7. bemenet ( vagy ) Szabadon felhasználható digitális, Közös földpont kétállapotú bemenetek: funkciójuk és a lezárás módja ( vagy ) szoftverből INP8 8. bemenet ( vagy ) módosítható 2. Relé kimenet alapban nyitott Szabadon felhasználható relé 2. Relé kimenet közös kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) 2. Relé kimenet alapban zárt szoftverből módosítható Tápellátás kimenet pozitív OUT3 OUT4 3. Nyitott-kollektoros kimenet 4. Nyitott-kollektoros kimenet Tápellátás kimenet pozitív OUT5 OUT6 INP9 INP10 INP11 INP12 INP13 5. Nyitott-kollektoros kimenet 6. Nyitott-kollektoros kimenet 9. bemenet ( vagy ) 10. bemenet ( vagy ) 11. bemenet ( vagy ) 12. bemenet ( vagy ) 13. bemenet ( vagy ) Tápellátás kimenet pozitív Tápellátás kimenet földpont Tápellátás kimenet földpont Tápellátás bemenet pozitív Tápellátás bemenet földpont Szabadon felhasználható nyitottkollektoros kimenetek: funkciójuk valamint állapotuk (invertált, neminvertált) szoftverből módosítható Hardveresen nem szűrt bemenetek jumper csatlakozással. 108

109 6.8.3 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP2 RS485 TERMINATOR RS485 vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről JP3 PRG Modul programozás. Nem használt sak gyári firmware programozáshoz használt JP4 AN-BUS TERMINATOR AN BUSZ vonali lezáró ellenállás (120 ohm) RES RESET Modul újraindítás S7-xxxxxx Serial Number Gyártási sorozatszám Állapotjelzések A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről A modul újraindítás nincs hatással a tárolt adatokra, konfigurációra, működésre A központi vezérlő a gyártási sorozatszám alapján azonosítja a modulokat a AN buszon Jelölés Funkció Megnevezés Megjegyzés LDG POWER Tápellátás Világít Nem világít Modul működik, tápellátás rendben Modul nem működik, tápellátás nem megfelelő LDR DIAG Modul üzemállapot Világít Villog A modul szerepel a vezérlő konfigurációjában és a AN buszon keresztül meg is lett címezve a vezérlőből. Ha sikeres címzést követően elveszti a kommunikációt, akkor modul újraindításig vagy a tápellátás megszűnéséig továbbra is világít. A modul nem szerepel a vezérlő konfigurációjában vagy még nem kapott címet a AN buszon keresztül. (pl.: busz hiba miatt) Modul újraindítás (RESET) vagy tápfeszültség ki-/bekapcsolás után a vezérlőben konfigurált modul a AN buszon keresztül megpróbálja felvenni a kapcsolatot a vezérlővel. Ha ismét van kommunikáció akkor a vezérlő megcímzi a modult, ekkor a DIAG LED világít. Ha nincs kommunikáció, akkor a DIAG LED villog. 109

110 6.9 S UNIVERZÁLIS KÁRTYANYELŐ MODUL Bekötési ábra TEST RESET RS485 TERMINATOR JP2 L B RS485 READER 1 LDG LDR A JP3 T USED! JP4 AN-BUS TERMINATORS ANH ANL INP1 AN READER 2 INP2 INP3 INP4 INPUTS S/N: SEAWING INP13 INP12 INP11 INP10 INP9 OUT3 OUT4 OUT5 OUT6 PWR OUT OPEN OLLETOR RELAY OUT2 INPUTS RELAY OUT1 INPUTS DO-12 REV:B INPUTS POWER IN 110

111 6.9.2 satlakozások Jelölés Funkció Megnevezés Megjegyzés READER1 READER2 TAMPER INPUTS RS485 AN INPUTS RELAY OUT 1 INPUTS LEDG 1. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 BUZ INP17 1. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 1. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek 1. Olvasó hangjelző vezérlés kimenet (aktív LOW) Nem használt. S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható Aktiválás esetén -re kapcsol LEDR 1. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 1. Olvasó tápellátás kimenet földpont 1. Olvasó tápellátás kimenet pozitív LEDG RP/D1 RDP/D0 BUZ INP16 LEDR Nem használt. Nem használt. Nem használt. Nem használt. Nem használt. Nem használt. Tápellátás kimenet földpont Tápellátás kimenet pozitív SAB INP15 INP14 L B A ANH ANL INP1 INP2 INP3 INP4 INP5 INP6 INP7 Szabotázs bemenet közös földpont Szabotázs bemenet () 15. bemenet: 230V hibajel Közös földpont 14. bemenet: akkumulátor hibajel Nem használt. Nem használt. Nem használt. AN busz kommunikáció Jelföld AN busz kommunikáció High AN busz kommunikáció Low Kártyanyelő vezérlő elektronika Közös földpont Kártyanyelő vezérlő elektronika Kártyanyelő vezérlő elektronika Közös földpont Kártyanyelő vezérlő elektronika Kártyanyelő vezérlő elektronika Közös földpont 6. bemenet: külső TILTÓ jel Kártyanyelő vezérlő elektronika Kártyanyelő vezérlő elektronika Kártyanyelő vezérlő elektronika LED IN vezérlés Közös földpont 2.Olvasó port nem használt satlakozik a tápegység hibajelző kimenetekhez. Nem használt. A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Egyedi bekötési utasítás szerint. Egyedi bekötési utasítás szerint. Egyedi bekötési utasítás szerint. 111

112 RELAY OUT 2 OPEN OLLETOR OUT INPUTS POWER OUT POWER IN INP8 SW1 csatlakozó pont Kártyanyelő vezérlő elektronika Kártyanyelő vezérlő elektronika Kártyanyelő vezérlő elektronika Tápellátás kimenet pozitív OUT3 Kártyanyelő vezérlő elektronika OUT4 Nyitás vezérlés Tápellátás kimenet pozitív OUT5 Nem használt OUT6 Nem használt INP9 Nem használt INP10 Nem használt INP11 Nem használt INP12 Nem használt INP13 Nem használt Tápellátás kimenet pozitív Tápellátás kimenet földpont Tápellátás kimenet földpont Tápellátás bemenet pozitív Tápellátás bemenet földpont Egyedi bekötési utasítás szerint. Egyedi bekötési utasítás szerint. Hardveresen nem szűrt bemenetek jumper csatlakozással. 112

113 6.9.3 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP2 RS485 TERMINATOR RS485 vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről JP3 PRG Modul programozás. Nem használt sak gyári firmware programozáshoz használt JP4 AN-BUS TERMINATOR AN-BUSZ vonali lezáró ellenállás (120 ohm) RES RESET Modul újraindítás S8-xxxxxx Serial Number Gyártási sorozatszám Állapotjelzések A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről A modul újraindítás nincs hatással a tárolt adatokra, konfigurációra, működésre A központi vezérlő a gyártási sorozatszám alapján azonosítja a modulokat a AN buszon Jelölés Funkció Megnevezés Megjegyzés LDG POWER Tápellátás Világít Nem világít Modul működik, tápellátás rendben Modul nem működik, tápellátás nem megfelelő LDR DIAG Modul üzemállapot Világít Villog A modul szerepel a vezérlő konfigurációjában és a AN buszon keresztül meg is lett címezve a vezérlőből. Ha sikeres címzést követően elveszti a kommunikációt, akkor modul újraindításig vagy a tápellátás megszűnéséig továbbra is világít. A modul nem szerepel a vezérlő konfigurációjában vagy még nem kapott címet a AN buszon keresztül. (pl.: busz hiba miatt) Modul újraindítás (RESET) vagy tápfeszültség ki-/bekapcsolás után a vezérlőben konfigurált modul a AN buszon keresztül megpróbálja felvenni a kapcsolatot a vezérlővel. Ha ismét van kommunikáció akkor a vezérlő megcímzi a modult, ekkor a DIAG LED világít. Ha nincs kommunikáció, akkor a DIAG LED villog. 113

114 O ATR2 WIEGAND TTL AN 6.10 S , S (AN BUSZOS OLVASÓK) Bekötési ábra max. M4 86 mm 60 mm ANL RXD LEDG LEDG ANH - D1 RP ANL TXD D0 RDP ANH - BUZ BUZ - SAB SAB SAB L - LEDR LEDR SW-R-301 AN ANL ANH ANL ANH L RS232 RX TX SAB TTL RXD TXD SAB WIEGAND LEDG D1 D0 BUZ SAB LEDR ATR2 LEDG RP RDP BUZ SAB LEDR AN TERMINATOR with AN interface AN I/O MODUL TTL WIEGAND ATR2 INP RXD LEDG LEDG RP D1 TXD D0 RDP BUZ BUZ AN ANL ANH SAB SAB SAB LEDR ANL LEDR ANH L SW-R-401 SW-R

115 satlakozások SW-R-301 SW-R-401 SW-R-501 SW-R-401 AN I/O MODUL Jelölés Funkció Megnevezés Megjegyzés 1 ANL AN busz kommunikáció Low 2 ANH AN busz kommunikáció High 3 ANL AN busz kommunikáció Low 4 ANH AN busz kommunikáció High 5 - Nem használt. 6 L AN busz kommunikáció Földpont 7 Tápellátás bemenet földpont 8 Tápellátás bemenet pozitív IN OUT Hardver beállítások A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani A két AN csatlakozó panelen belül össze van kötve. INP Bemenet ( vagy ) Szabadon felhasználható, digitális Közös földpont bemenet: funkciója és a lezárás módja ( vagy ) szoftverből módosítható 1. Relé kimenet alapban nyitott Szabadon felhasználható relé kimenet: 1. Relé kimenet közös funkciója valamint állapotuk (invertált, nem-invertált) szoftverből 1. Relé kimenet alapban zárt módosítható Jelölés Funkció Megnevezés Megjegyzés AN TERM AN TERMINATOR AN busz vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről 115

116 6.11 S-550 TÖBBFUNKIÓS MODUL Bekötési ábra RELAY OUTPUTS OPEN OLLETOR OUTPUTS O5 O6 OUT1 OUT2 OUT3 OUT4 OUT5-OUT6 LEDG INP1 RP/D1 RDP/D0 INP2 READER1 BUZ LEDR REL1 REL2 REL3 REL4 LY1 DIAG INP3 READER2 LEDG RP/D1 RDP/D0 BUZ UART T USED! MFG J1 BATTERY INP4 INP5 INP6 INP7 ANALOG INPUTS LEDR INP8 SERIAL RS232/RS485 TX/A RX/B JP2 LR2 LY2 LG2 TX DE RX RS485 TERM RS485 JP1 RS232 ISP LR1 LG3 TX POWER AN-BUS TERMINATOR RX LR3 LG1 SPEED RESET SAB DISH MAINS PS STATE TAMPER AN1 AN2 ETHERNET POWER OUT DEVIE POWER OUT POWER IN AN1 AN2 ETHERNET POWER OUT POWER IN DEVIE POWER OUT RS232 / RS485 beállítás JP1 és JP2 jumperekkel: 116

117 satlakozások Jelölés Funkció Megnevezés Megjegyzés POWER IN POWER OUT DEVIE POWER OUT PS STATE READER1 READER2 SERIAL RS232 RS485 OUT1 OUT2 OUT3 Tápellátás bemenet földpont Tápellátás bemenet pozitív Tápellátás kimenet földpont Tápellátás kimenet pozitív Eszközök tápellátás kimenet földpont Eszközök tápellátás kimenet pozitív MAINS P DISH Tápellátás (230V) hibajel bemenet () Tápellátás hibajel közös földpont Tápellátás (akkumulátor) hibajel bemenet () A helyes működéshez kötelező összekötni a tápegység hibajelző kimeneteivel LEDG 1. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 1. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 1. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható BUZ 1. Olvasó hangjelző vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol LEDR 1. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 1. Olvasó tápellátás kimenet földpont 1. Olvasó tápellátás kimenet pozitív LEDG 2. Olvasó zöld LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol RP/D1 RDP/D0 2. Olvasó Abatrack2 / Wiegand kommunikáció: RP: AbaTrack2 órajel D1: Wiegand DATA1 bitek 2. Olvasó Abatrack2 / Wiegand kommunikáció: RDP: AbaTrack2 adat D1: Wiegand DATA0 bitek S-1000 rendszer natívan kezel AbaTrack2 és Wiegand interfészeket Az interfész beállítás és kódolás szoftverből módosítható BUZ 2. Olvasó hangjelző vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol LEDR 2. Olvasó piros LED vezérlés kimenet (aktív LOW) Aktiválás esetén -re kapcsol 2. Olvasó tápellátás kimenet földpont 2. Olvasó tápellátás kimenet pozitív TX/A RX/B TX: RS-232 soros port adás A: RS-485 busz kommunikáció A ág Az RS232 vagy RS485 működési mód a JP1 és JP2 jumperekkel választható. RX: RS-232 soros port vétel B: RS-485 busz kommunikáció B ág RS-232 soros port közös földpont RS-485 busz kommunikáció - Földpont 1. Relé kimenet alapban zárt 1. Relé kimenet közös 1. Relé kimenet alapban nyitott 2. Relé kimenet alapban zárt 2. Relé kimenet közös 2. Relé kimenet alapban nyitott 3. Relé kimenet alapban zárt 3. Relé kimenet közös 3. Relé kimenet alapban nyitott OUT4 4. Relé kimenet alapban zárt Az RS-232 port valós feszültségszintű soros port, szoftverből paraméterezhető. Szabadon felhasználható relé kimenetek: funkciójuk valamint állapotuk (invertált, nem-invertált) szoftverből módosítható 117

118 OPEN OLLETOR OUTPUTS ANALOG INPUTS TAMPER AN1 AN2 ETHERNET 4. Relé kimenet közös 4. Relé kimenet alapban nyitott O5 5. Nyitott-kollektoros kimenet Szabadon felhasználható nyitottkollektoros O6 6. Nyitott-kollektoros kimenet Darlington kimenetek: funkciójuk valamint állapotuk (invertált, Tápellátás kimenet pozitív nem-invertált) szoftverből módosítható Terhelhetőségük: 500 ma INP1 INP2 INP3 INP4 INP5 INP6 INP7 INP8 1. bemenet ( vagy ) Közös földpont 2. bemenet ( vagy ) 3. bemenet ( vagy ) Közös földpont 4. bemenet ( vagy ) 5. bemenet ( vagy ) Közös földpont 6. bemenet ( vagy ) 7. bemenet ( vagy ) Közös földpont 8. bemenet ( vagy ) Többállapotú, analóg bemenetek potenciálmentes jelzések fogadására. A bemenetek funkciói illetve lezáró ellenállás-értékei szoftverből választhatók. SAB Szabotázs bemenet () Dedikált bemenet: funkciója és az Szabotázs bemenet közös földpont lezárás szoftverből nem módosítható. 1: Modul üzemmódban nem használt. Vezérlő üzemmódban AN buszos olvasókhoz 2: tápellátás kimenet pozitív. Az S-550-et modul üzemmódban használva az 1-2 pontot nem szabad bekötni az RJ-45 csatlakozóba! 3: ANH AN busz kommunikáció Low A AN busz topológiát és földelési 4: AN busz kommunikáció Földpont rendszerét Seawing technológia leírása alapján kell kialakítani. 5: AN busz kommunikáció Földpont AN1 és AN2 panelen belül közösítve 6: ANL AN busz kommunikáció High van. 7: Modul üzemmódban nem használt. 8: Vezérlő üzemmódban AN buszos olvasókhoz tápellátás kimenet közös földpont. 1: Modul üzemmódban nem használt. 2: Vezérlő üzemmódban AN buszos olvasókhoz tápellátás kimenet pozitív. Az S-550-et modul üzemmódban használva az 7-8 pontot nem szabad bekötni az RJ-45 csatlakozóba! Az S-550-et modul üzemmódban használva az 1-2 pontot nem szabad bekötni az RJ-45 csatlakozóba! 3: ANH AN busz kommunikáció Low A AN busz topológiát és földelési 4: AN busz kommunikáció Földpont rendszerét Seawing technológia leírása alapján kell kialakítani. 5: AN busz kommunikáció Földpont AN1 és AN2 panelen belül közösítve 6: ANL AN busz kommunikáció High van. 7: Modul üzemmódban nem használt. 8: Vezérlő üzemmódban AN buszos olvasókhoz tápellátás kimenet közös földpont. ETHERNET Modul üzemmódban nem használt. Vezérlő üzemmódban a vezérlőgéppel történő kommunikáció Etherneten valósul meg. UART UART TTL soros port gyártói funkciókhoz Nem használt. Az S-550-et modul üzemmódban használva az 7-8 pontot nem szabad bekötni az RJ-45 csatlakozóba! 118

119 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP1 JP2 RS232 / RS485 RS232 vagy RS485 interfész beállítása J1 BATTERY Lítium elem csatlakoztatás AN TERM RS485 TERM AN-BUS TERMINATOR RS485 TERMINATOR AN-BUSZ vonali lezáró ellenállás (120 ohm) RS485 vonali lezáró ellenállás (120 ohm) RS485 vagy valós RS-232 feszültségszintű soros port, szoftverből paraméterezhető Modul üzemmódban nem használt. Vezérlő üzemmódban dátum, idő megőrzése A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről A jumpert az első és utolsó eleménél fel kell helyezni, a közbenső moduloknál le kell venni. MFG T USED! Nem használt. sak gyári firmware programozáshoz használt RES RESET Modul újraindítás S550-xxxxxx Serial Number Gyártási sorozatszám Állapotjelzések A modul újraindítás nincs hatással a tárolt adatokra, konfigurációra, működésre A központi vezérlő a gyártási sorozatszám alapján azonosítja a modulokat a AN buszon Jelölés Funkció Megnevezés Megjegyzés LR1 POWER Tápellátás Világít Nem világít Modul működik, tápellátás rendben Modul nem működik, tápellátás nem megfelelő LY1 DIAG Modul üzemállapot Modul újraindítás (RESET) vagy A modul szerepel a vezérlő konfigurációjában és tápfeszültség ki-/bekapcsolás után a a AN buszon keresztül meg is lett címezve a vezérlőben konfigurált modul a AN buszon Világít vezérlőből. Ha sikeres címzést követően elveszti a keresztül megpróbálja felvenni a kommunikációt, akkor modul újraindításig vagy a tápellátás megszűnéséig továbbra is világít. kapcsolatot a vezérlővel. Ha ismét van kommunikáció akkor a vezérlő Villog A modul nem szerepel a vezérlő megcímzi a modult, ekkor a DIAG LED világít. konfigurációjában vagy még nem kapott címet a Ha nincs kommunikáció, akkor a DIAG LED AN buszon keresztül. (pl.: busz hiba miatt) villog. LG1 SPEED Ethernet kommunikáció Világít Nem világít Ethernet kommunikáció aktív Ethernet kommunikáció nem aktív LR2 RS485 RX RS-485 busz kommunikáció vétel Világít Nem világít RS-485 kommunikáció vétel aktív RS-485 kommunikáció vétel nem aktív LY2 RS485 TE RS-485 busz adás engedélyezés Világít Nem világít RS-485 adás engedélyezés aktív RS-485 adás engedélyezés nem aktív LG2 RS485 TX RS-485 busz kommunikáció adás Világít Nem világít RS-485 kommunikáció adás aktív RS-485 kommunikáció adás nem aktív LR3 AN RX AN busz kommunikáció vétel Világít Nem világít AN busz kommunikáció vétel aktív AN busz kommunikáció vétel nem aktív LG3 AN TX AN busz kommunikáció adás Világít Nem világít AN busz kommunikáció adás aktív AN busz kommunikáció adás nem aktív 119 sak vezérlő üzemmódban van szerepe, modul üzemmódban nem működik. A LED-ek az RS-485 busz adatforgalmával megegyező intenzitással villognak. A LED-ek a AN buszok adatforgalmával megegyező intenzitással villognak.

120 6.12 AN BUSZ IZOLÁTOR Bekötési ábra JP1 LD2 LD4 LD1 INTERNAL AN TX INTERNAL AN FAULT S/N: ANIO-xxxxx EXTERNAL AN-BUS TERMINATOR EXTERNAL AN FAULT EXTERNAL AN TX JP2 ANISO REV:A LD3 AN IN AN OUT ANH ANL ANH ANL EXTERNAL AN POWER IN INTERNAL AN satlakozások Jelölés Funkció Megnevezés Megjegyzés POWER IN INTERNAL AN EXTERNAL AN Tápellátás bemenet pozitív ANH ANL ANH ANL Tápellátás bemenet földpont AN busz kommunikáció Jelföld AN busz kommunikáció High AN busz kommunikáció Low AN busz kommunikáció Jelföld AN busz kommunikáció High AN busz kommunikáció Low A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Az Internal és External oldalak földpontjai szétválasztottak, közösítése tilos. 120

121 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés JP1 JP2 INTERNAL AN-BUS TERMINATOR EXTERNAL AN-BUS TERMINATOR Internal AN BUSZ vonali lezáró ellenállás (120 ohm) External AN BUSZ vonali lezáró ellenállás (120 ohm) ANIO-xxxxxx Serial Number Gyártási sorozatszám A két AN busz csatlakozó egymástól független. A jumpert mindkét busz esetén az első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről. A rendszer működéséhez nem szükséges feljegyezni a gyártási sorozatszámot Állapotjelzések Jelölés Funkció Megnevezés Megjegyzés LD1 INTERNAL AN TX Világít Belső AN busz kommunikáció adás Belső AN busz kommunikáció adás aktív A LED a AN buszok adatforgalmával megegyező intenzitással villog LD2 Nem világít EXTERNAL AN FAULT Belső AN busz kommunikáció adás nem aktív Külső AN busz hiba Világít Zárlat vagy földzárlat a külső AN buszon LD3 Nem világít INTERNAL AN FAULT Nincs hiba a külső AN buszon Belső AN busz hiba Világít Zárlat vagy földzárlat a belső AN buszon LD4 Nem világít EXTERNAL AN TX Világít Nincs hiba a belső AN buszon Külső AN busz kommunikáció adás Külső AN busz kommunikáció adás aktív A LED a AN buszok adatforgalmával megegyező intenzitással villog Nem világít Külső AN busz kommunikáció adás nem aktív 121

122 LD1 LD2 LD3 TERM3 AN2 TERM TERM1 RS485 TERM UART/2 TAMPER LD10 LD8 AN1 TX AN1 RX TERM2 AN1 TERM ANH ANL RX TX 6.13 SW-IT-401 TERMINÁL Bekötési ábra RESET REL1 REL2 F2 F3 FLASH MAIN.APP KERNEL AN2 RX LD9 LD11 AN2 TX DEBUG FH1 S/N: RXD TXD PH2 MFG SOM S-1000-MX7 Ver.2 N1 SAB1 SAB PH1 BATTERY BATTERY F1 PWR/1 PWR/2 PS STATE RS232/1 AN/1 Micro USB ETH1 230V BAT TX RX ANLANH PWR/1 PWR/2 PS STATE RS232/1 AN/1 Micro USB ETHERNET 122

123 satlakozások Jelölés Funkció Megnevezés Megjegyzés PWR/1 PWR/2 PS STATE RS232/1 AN/1 Tápellátás be-/kimenet földpont Tápellátás be-/kimenet pozitív Tápellátás be-/kimenet földpont Tápellátás be-/kimenet pozitív 230V FAULT P BAT FAULT TX RX ANL ANH P Tápellátás (230V) hibajel bemenet () Tápellátás hibajel közös földpont Tápellátás (akkumulátor) hibajel bemenet () 1. RS-232 soros port adás 1. RS-232 soros port vétel 1. RS-232 soros port közös földpont 1. AN busz kommunikáció Low 1. AN busz kommunikáció High 1. AN busz kommunikáció Földpont PWR/1 és PWR/2 csatlakozók panelen belül össze vannak kötve A helyes működéshez kötelező összekötni a tápegység hibajelző kimeneteivel Valós RS-232 feszültségszintű soros port, szoftverből paraméterezhető A AN busz topológiát és földelési rendszerét Seawing technológia leírása alapján kell kialakítani Micro USB Micro USB Szabványos micro USB csatlakozás Későbbi felhasználásra ETH1 ETHERNET Szabványos Ethernet csatlakozás Modul üzemmódban nem használt. UART/2 AN2 INPUTS RS485 OUT1 OUT2 TXD RXD TTL soros port adás TTL soros port vétel TTL soros port közös földpont Tápellátás kimenet pozitív ANL ANH P INP1 INP2 INP3 INP4 A+ B- A csatlakozók nem használhatók. DEBUG DEBUG TTL soros port gyártói funkciókhoz Nem használt. TTL feszültségszintű soros port, szoftverből paraméterezhető A konfigurációs szoftverben a jelzett bemenetek, kimenetek, interfészek kiválaszthatók, paraméterezhetők. A vezérlő Main App. a beállított értékeket feldolgozza, de fizikai bekötésre az érintőképernyős kijelző helyigénye miatt nincs lehetőség. 123

124 Hardver beállítások Jelölés Funkció Megnevezés Megjegyzés TERM1 RS485 TERM. RS485 vonali lezáró ellenállás (120 ohm) TERM2 AN1 TERM. 1. AN-BUSZ vonali lezáró ellenállás (120 ohm) TERM3 AN2 TERM. 2. AN-BUSZ vonali lezáró ellenállás (120 ohm) A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről A jumpert a busz első és utolsó eleménél fel kell helyezni, a közbenső moduloknál pedig le kell venni a tüskéről PH1 BATTERY Lítium elem csatlakoztatás Vezérlő dátum, idő megőrzése (RT) PH2/1 - Nem használt. PH2/2 - Nem használt. PH2/3 - Nem használt. PH2/4 STATUS Vezérlő működési mód PS STATE ON OFF 230V FAULT BAT FAULT Normál működési állapot (gyári) Teszt működési állapot Tápegység 230V hibajelzés kimenet bekötéséhez () Tápegység akkumulátor hibajelzés kimenet bekötéséhez () TAMPER SAB Szabotázskapcsoló bekötéséhez () RESET RESET Vezérlő hardver újraindítás S1-xxxxxx Serial No. Gyártási sorozatszám Kötelező csatlakoztatni. Táphibák esetén a Main App. működése leáll, helyreállás után 1 perc elteltével indul újra. Kötelező csatlakoztatni. Vezérlő IP címe csak szabotázs állapotban módosítható. A vezérlő reset gomb megnyomása a teljes operációs rendszer és beléptető rendszerprogram (Main.App) újraindítását jelenti. A központi vezérlők szerver oldali azonosítása és a vezérlők egymás közötti kommunikációja a gyártási sorozatszám alapján történik. 124

125 Állapotjelzések Jelölés Funkció Megnevezés Megjegyzés LD1 RS485 TX RS-485 busz kommunikáció adás Világít Nem világít RS-485 kommunikáció adás aktív RS-485 kommunikáció adás nem aktív LD2 RS485 RX RS-485 busz kommunikáció vétel Világít Nem világít RS-485 kommunikáció vétel aktív RS-485 kommunikáció vétel nem aktív LD3 RS485 TE RS-485 busz adás engedélyezés Világít Nem világít RS-485 adás engedélyezés aktív RS-485 adás engedélyezés nem aktív LD4 KERNEL Linux operációs rendszer életjel LD5 - Nem használt. - LD6 MAIN APP. Beléptető rendszerprogram állapot Nem világít Normál villogás Gyors villogás Lassú villogás Nem működik Normál működési mód Teszt mód sökkentett mód, hibás konfiguráció LD7 FLASH Flash memória írás/olvasás folyamatban Világít Nem világít Írási / olvasási művelet folyamatban Nincs írási / olvasási művelet folyamatban LD8 AN1 TX 1. AN busz kommunikáció adás Világít Nem világít 1. AN-busz kommunikáció adás aktív 1. AN-busz kommunikáció adás nem aktív LD9 AN2 TX 2. AN busz kommunikáció adás Világít Nem világít 2. AN-busz kommunikáció adás aktív 2. AN-busz kommunikáció adás nem aktív LD10 AN1 RX 1. AN busz kommunikáció vétel Világít Nem világít 1. AN busz kommunikáció vétel aktív 1. AN kommunikáció vétel nem aktív LD11 AN2 RX 2. AN busz kommunikáció vétel Világít Nem világít 2. AN busz kommunikáció vétel aktív 2. AN busz kommunikáció vétel nem aktív A LED-ek az RS-485 busz adatforgalmával megegyező intenzitással villognak. A központi vezérlő Linux operációs rendszerének működést jelzi. A beléptető rendszerprogram (Main App.) működési állapotát mutatja. Az állapotok a vezérlő weblapján is láthatóak. emm háttértárhoz történő hozzáférést jelzi. A LED-ek a AN buszok adatforgalmával megegyező intenzitással villognak. 125

126 6.14 INTERFÉSZEK, BEMENETI, KIMENETI ÁRAMKÖRÖK Az S-1000 rendszercsalád széles modulválasztékkal rendelkezik, de az egyes paneleken megvalósított áramköri kialakítások azonosak. Az alábbiakban összefoglalásra kerültek a rendszeren belül használt interfészek, bemenetek, kimenetek és lehetséges szoftver konfigurálási paramétereik Soros kommunikáció S-1000 rendszerhez az alábbi soros interfészeken keresztül lehet külső, periférikus eszközöket csatlakoztatni: Interfész RS-232 RS-485 TTL soros Leírás Szabványos RS232 feszültségszintekkel rendelkező duplex, aszinkron soros interfész. Handshake vezérlőjelek nélkül, csak TX, RX, jelek kivezetve. Szabványos RS485 half duplex, mulipontos buszrendszer. A, B és jelek kivezetve. TTL (0-5V) jelszinteket használó aszinkron, duplex, soros interfész. TXD, RXD, jelek kivezetve. A soros interfészekre szoftverben beállítható paraméter értékek: Paraméter Baud Rate: Adat bitek száma: Paritás bit: Stop bitek száma: Blokkosítási idő: Beállítható érték 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, bps 7, 8 bit Nincs, páros, páratlan 1; 1,5; 2 bit msec Soros interfészeken keresztül illesztett eszközök, rendelkezésre álló protokollok: Eszköz, protokoll ESD Kijelző PR Rendezvény beléptető Létszám kijelző Soros olvasó (Seawing) R ABA Vonalkód Biosec Leírás Speciális elektrosztatikus feltöltődést tesztelő berendezés Valós idejű óra kijelző (óó:pp) Rendezvény beléptető kapuknál használt speciális többfunkciós kijelző APB zónákból kalkulált létszámadatok kijelzése hétszegmenses kijelzőn arriage Return AbaTrack2 protokollt használó kártyaolvasó Soros kommunikációval rendelkező vonalkód vagy QR-kód olvasók Biosec gyártmányú véna scanner Figyelem! Az RS-485 interfészen az SW-500-as standalone vezérlőre épülő rendszer T-OM protokollja nem áll rendelkezésre, ezért SW-500 vezérlő S-1000 rendszerre nem köthető. 126

127 Kétállapotú digitális bemenet A digitális bemenetek jellemzően két állapotot vehetnek fel: nyitott vagy zárt. A nyitott állapot szakadást, a zárt állapot rövidzárat jelent a bemenet két pólusa (INPUT, ) között. A biztonságos jelzéshez a lenti táblázatban szereplő határértékeket figyelembe kell venni. A nyugalmi állapot és egyéb paraméterek az alábbi táblázatnak megfelelően bemenetenként külön-külön szoftverből paraméterezhetők. A bemenetek az S /07 modulok INP9-13 bemenetei kivételével szűrtek és védettek a külső zavaró jelekkel szemben. A szoftveres szűrést a bemenetre beállítható minimális jelzési impulzus hosszúság biztosítja. +5V INPUT Szoftver paraméter Leírás Érték Nem invertált : Nyugalmi állapotban nyitott > 100 ohm Invertált : Nyugalmi állapotban zárt < 100 ohm Működési mód Élvezérelt Szintvezérelt Impulzushossz Többállapotú analóg bemenet A bemenetre érkező változás logikai jelfeldolgozásának módja Élvezérelt vagy szintvezérelt A bemenet felfutó élre aktiválódik, majd a beállított impulzushosszúság alatt újabb aktiválás nem indítható. Következő aktiválás az idő letelte után lehetséges ismét felfutó élre. A bemenet akkor aktív, ha az impulzus minimálisan a beállított ideig fennáll. A következő aktiválás is csak a beállított impulzushossz letelte után következhet. Folyamatosan fenntartott szintre nem aktiválódik újra, szükséges az új felfutó él. Az élvezérelt vagy szintvezérelt működési módhoz tartozó bemeneti impulzus hosszúsága msec A többállapotú bemeneteket jellemzően behatolásjelző érzékelők jeleinek fogadásra lehet használni, ahol a bementre csatlakoztatott különböző ellenállásértékek segítségével két vezetéken eltérő jelzések különböztethetők meg. +5V INPUT + INPUT - 127

128 Lezáró ellenállások: INPUT + : INPUT - ALARM : INPUT + ALARM INPUT - INPUT + DEOL: INPUT - ALARM TAMPER EOL 1 k 1 k INPUT + 5k1: INPUT - ALARM TAMPER MASK EOL 5,1 k 5,1 k 33 k INPUT + 5k6: INPUT - ALARM TAMPER MASK EOL 5,6 k 5,6 k 33 k Állapot Szoftver beállítás DEOL 5k1 5k6 Nyugalmi 0 1 k 5,1 k 5,6 k Riasztás 0 +1 k +5,1 k +5,6 k Kitakarás k +33 k Szabotázs , 0, 128

129 Nyitott-kollektoros és relé kimenetek Az S-1000 modulokon típustól függően nyitott kollektoros és/vagy relés kimenetek találhatók. A Darlington kapcsolású nyitott kollektoros kimenetek max. 500 ma terhelhetőségűek. Amennyiben földfüggetlen, potenciálmentes jelre van szükség, akkor a RELMOD-2 relés panelt kell csatlakoztatni az O kimenetekre vagy olyan modult kell választani, amelyen van közvetlen relés kimenet. A modulokba ültetett relékkel tilos 24VD-nél nagyobb feszültséget kapcsolni. OUTPUT Max. 0,5A Max. 8A/24VD ULN 2003 Nyitott kollektoros kimeneti áramkör Relé kimeneti áramkör 6.15 TELEPÍTÉSI ADATOK IMPORTÁLÁSHOZ SIS szoftverben S-1000 rendszer esetén lehetőség van a fizikai rendszerstruktúra automatikus betöltésére excel formátumú táblázatból. Ehhez a tervezés, telepítés során az alábbi adatokat célszerű feljegyezni: S-1000 központi vezérlő esetén: IP cím: x x x. x x x. x x x. x x x S-1000 központi vezérlő és modulok esetén: Sorozatszám: xxxx Bemenetek: Vezérlőn, modulon használt fizikai bemenetek jellemzői o Megnevezés: Bemenet elnevezése (pl.: 103.Iroda) o Funkció: Bemenetre kötött eszköz funkciója (pl.: nyitásérzékelő, zárnyelv érzékelő) o Típus: Bemenet típusa, bekötési módja (pl.:,, EOL, DEOL, stb.) Kimenetek: Vezérlőn, modulokon használt fizikai kimenetek jellemzői o Megnevezés: Kimenetek elnevezése (pl.: 103.Iroda) o Funkció: Kimenetre kötött eszköz funkciója (pl.: ajtózár, hangjelző, vendég jelzés, stb.) o Típus: Kimenet típusa, jellege (pl.: O, relé) Interfészek, portok: Vezérlőn, modulokon használt olvasó interfészek és egyéb portok o Megnevezés: Interfész elnevezése (pl.: 103.Iroda) o Funkció: Interfészre kötött eszköz funkciója (pl.: kártyaolvasó, ujjlenyomat olvasó, stb.) o Típus: Interfész típusa, beállítása (pl.: AbaTrack2, Wiegand, RS-232) Az importálást vezérlőnként egyesével lehet elvégezni, tehát mindegyik vezérlőhöz külön excel táblázat létrehozása szükséges. A táblázatnak előre létrehozott, dedikált mezői vannak, amelyet nem szabad megváltoztatni, ellenkező esetben az importálás nem lesz sikeres. Az excel táblázat megtalálható a telepítő DVD-n. File neve: S1000Modulok_v8.1.xlsm A táblázat kitöltésével csak a rendszer fizikai struktúráját és a hardver eszközök jellemzőit lehet betölteni, a logikai átjárók létrehozását a szoftveren belül kell elvégezni. Alábbiakban az import táblázat jellemző felépítése látható: 129

130 : 1/2019 Project: Demo rendszer Description: Demo rendszer leírása Date: Made by: Seawing IP ontroller V 3006 *IP address of the group controller* *Name of the group controller* Port ID Name Type Note Inp1 INP1 Inp2 INP2 Inp3 INP3 Inp4 INP4 Inp5 INP5 Inp6 INP6 Out1 OUT1 Relay Out2 OUT2 Relay Serial0 SER0 RS-232 Serial2 SER2 RS-232 Tamper TAMP 02 S modul *SN* *1* *Name of the modul* Port ID Name Type Note Reader1 RD1 ABA Reader2 RD2 ABA Inp1 INP1 Inp2 INP2 Inp3 INP3 Inp4 INP4 Out1 OUT1 Relay Out2 OUT2 Relay Serial SER1 RS-232 Tamper TAMP 03 S modul *SN* *1* *Name of the modul* Port ID Name Type Note Inp1 INP1 Inp2 INP2 Inp3 INP3 EOL Inp4 INP4 DEOL Inp5 INP5 Inp6 INP6 Inp7 INP7 EOL Inp8 INP8 DEOL Out1 OUT1 Open ollector Out2 OUT2 Open ollector Out3 OUT3 Open ollector Out4 OUT4 Open ollector Serial SER1 RS-232 Tamper TAMP 04 S modul *SN* *1* *Modul név* 130

131 Port ID Name Type Note Inp1 INP1 Inp2 INP2 Out1 OUT1 Relay Out2 OUT2 Relay Out3 OUT3 Relay Out4 OUT4 Relay Out5 OUT5 Relay Out6 OUT6 Relay Out7 OUT7 Relay Out8 OUT8 Relay Out9 OUT9 Open ollector Out10 OUT10 Open ollector Out11 OUT11 Open ollector Out12 OUT12 Open ollector Out13 OUT13 Open ollector Serial SER1 RS-232 Tamper TAMP 05 S *SN* *1* *Name of the modul* Port ID Name Type Note Reader1 RD1 ABA Reader2 RD2 ABA Inp1 INP1 Serial SER1 RS-232 Tamper TAMP 06 S *SN* *1* *Name of the modul* Port ID Name Type Note Reader1 RD1 ABA Reader2 RD2 ABA Inp1 INP1 Inp2 INP2 Inp3 INP3 Inp4 INP4 Inp5 INP5 Inp6 INP6 Inp7 INP7 Inp8 INP8 Inp9 INP9 Inp10 INP10 Inp11 INP11 Inp12 INP12 Inp13 INP13 Inp14 INP14 Inp15 INP15 Inp16 INP16 Inp17 INP17 Out1 OUT1 Relay Out2 OUT2 Relay Out3 OUT3 Open ollector Out4 OUT4 Open ollector Out5 OUT5 Open ollector Out6 OUT6 Open ollector Serial1 SER1 RS-485 Tamper TAMP 131

132 07 S *SN* *1* *Name of modul* Port ID Name Type Note Reader1 RD1 Wiegand Reader2 RD2 Wiegand Inp1 INP1 Inp2 INP2 Inp3 INP3 Inp4 INP4 Inp5 INP5 Inp6 INP6 Inp7 INP7 Inp8 INP8 Inp9 INP9 Inp10 INP10 Inp11 INP11 Inp12 INP12 Inp13 INP13 Inp14 INP14 Inp15 INP15 Inp16 INP16 Inp17 INP17 Out1 OUT1 Relay Out2 OUT2 Relay Out3 OUT3 Open ollector Out4 OUT4 Open ollector Out5 OUT5 Open ollector Out6 OUT6 Open ollector Serial1 SER1 RS-485 Serial2 SER2 TTL Serial3 SER3 TTL Serial4 SER4 RS-232 Serial5 SER5 RS-232 Tamper TAMP 132

133 6.16 RENDSZERINDÍTÁS A hardveres beállítások és az eszközök feszültség alá helyezést követően elkezdődhet a rendszer különböző kommunikációs csatornáinak SIS szoftvertől független beállítása és ellenőrzése. Ennek javasolt lépési a következők: 1. Vezérlők kommunikációjának ellenőrzése az Ethernet hálózaton, és alapvető hálózati beállítások elvégzése a SIS Device Manager ver.2 programmal 2. Vezérlő AN buszra csatlakoztatott modulok kommunikációjának ellenőrzése: vezérlő WEB felülete 3. Modulok adatpontjainak, interfészeinek és csatlakoztatott periférikus eszközök ellenőrzése: vezérlő WEB SIS Device Manager S-1000 vezérlők feltérképezésében nyújt segítséget a SisDevMan alkalmazás. A program a telepítő DVD Tools könyvtárában található. Figyelem! A korábbi SisDevMan alkalmazás nem használható az MX7 vezérlők keresésére, konfigurálására. A program az azonos IP című vezérlőket is meg tudja különböztetni a gyártási sorozatszámuk alapján. Amennyiben az adott sorszámú vezérlő nem jelenik meg a listában, akkor ellenőrizze a helyi hálózati beállításokat és tűzfal szabályokat. A szoftver UDP protokollt használ az azonosításra. A központi vezérlő IP címe csak akkor állítható be SIS Device Manager programmal, ha a vezérlő szabotázs állapotban van. Nyissa ki a dobozt, vagy húzza le a TAMPER csatlakozót! Ezzel a vezérlőt szabotázsba tette. 1. A vezérlő RJ45-ös csatlakozójába kell csatlakoztatni a LAN hálózatot, szabványos patch kábellel. 2. Indítsa el a SisDevMan.exe-t. 3. Kattintson a <Search> funkciógombra. 4. Hatására az S-1000 felületen megjelenik minden olyan vezérlő, mely az adott gépről Ethernet hálózaton elérhető. A vezérlő a gyári, es IP címmel rendelkezik, amit a SisDevMan alkalmazásban Gyári állapot -ként jelenít meg. 5. Jelölje ki azt a vezérlőt, melynek IP címét módosítani szeretné. 6. Kattintson a <hange IP> funkcióra. A funkció csak akkor indítható, ha a kijelölt vezérlő szabotázsban van. Sabotage oszlop értéke Jumper off 133

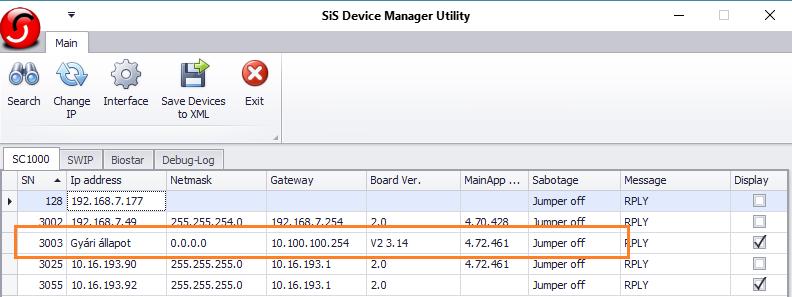

134 Fix IP cím megadásához vegye ki a jelölést a DHP jelölőnégyzetről, adja meg a vezérlő IP címét, a netmask-ot és a gateway-t. DHP IP cím adásához pedig jelölje ki a jelölőnégyzetet. Megjegyzés: DHP szerver nélküli DHP-s IP cím beállításkor az eszközt a SisDevMan mindaddig nem tudja feltérképezni, amíg egy DHP-s hálózatra nem kerül csatlakoztatásra az eszköz. 4. Ez az állapot a vezérlő újraindításával (táp elvétel és visszaadással) javítható, módosítható, mivel ennek hatására a SisDevMan ismét megjeleníti az eszközt.. User ID, Password: A vezérlő bekapcsolása után, az S-1000-be jogosított felhasználóval kell belépni. 5. A gyári felhasználói név: admin; a gyári jelszó: password. Ha a bejelentkezési paraméterek nem kerülnek megadásra, akkor az IP cím módosítás nem megy végbe. SysLog: Syslog szerver, azaz a vezérlőgép (ahol a kommunikációs program futni fog) IP címét kell itt megadni. NTP: Idő szerver IP címe Az adatok megadása után kattintson az <OK> funkciógombra WEB funkciók A SIS programtól függetlenül a rendszer működésének ellenőrzésére a központi vezérlő web felületén van lehetőség. Belépés gyári konfiguráció esetén: URL: Felhasználónév: Jelszó: admin password Ha a felhasználónév és jelszó még gyári értéken van, akkor a webes belépéshez nem kell az autentikációs adatokat megadni. Ha a weblap betöltődik, akkor a vezérlő a hálózaton elérhető és az operációs rendszer működik. A beléptető rendszerprogram működésének ellenőrzéséhez viszont ki kell választani a legelső menüpontot: <Vezérlő és AN modulok állapota> Amennyiben a következő lap is betöltődik, akkor a beléptető rendszerprogram (Main App) fut. Ha onnection refused üzenet látható, akkor a Main App nem működőképes. Ennek leggyakoribb oka, hogy a táphibajelek nincsenek nyugalmi állapotban. A következő lépés a Main App működési módjának ellenőrzése: Normál: Normál működési állapot. Az MFG jumper fel van helyezve. Ebben az állapotban a vezérlő csak táphibák szimulálását követően áramtalanítható. Teszt: Teszt működési állapot. Az MFG jumper nincs felhelyezve. Ebben az állapotban a vezérlő bármikor áramtalanítható, viszont a programozott beléptetési funkciók nem működnek. sökkentett: sökkentett működési mód, ami hibás működési állapotot jelent. A vezérlő olyan konfigurációt kapott, amelyet nem tud feldolgozni. Ebben az állapotban a beléptetési funkciók nem működnek. AN busz modulok A webes felületen SIS-től és a konfigurációtól függetlenül mindig a AN buszra csatlakoztatott és aktuálisan kommunikáló modulok láthatók. Ellenőrizze le, hogy a weben látható modulok mennyisége, típusa és sorozatszáma megegyezik-e az elvárt vagy kiviteli tervben szereplő adatokkal. A modulok adatpontjainak (bemenetek, kimenetek, olvasó portok) ellenőrzése csak akkor végezhető el, ha az adott elem már konfigurálásra került a szoftverben. Ekkor az állapotváltozásai követhetőek a webes felületen. A kimenetek állapota az adott ikonra történő kattintással megváltoztatható. 134

135 Firmware feltöltés Új rendszer üzembe helyezésekor célszerű a rendszert alkotó vezérlőegységekre azonos verziójú és az elérhető legutolsó firmware-t (Main App) feltölteni. Ezzel elkerülhetők a verzió váltásokból adódó kompatibilitási problémák. A firmware feltöltésen keresztül oldható meg az adatbázis felülírása is gyári értékekkel. A vezérlő firmware-t a gyártó minden egyes vezérlőhöz egyedileg generálja le és küldi el telepítő részére. Ehhez előzetesen meg kell adni a telepített vezérlők gyártási sorozatszámát. A feltöltés menete pedig a következő: 1. Böngészőbe https előtaggal gépelje be az S-1000 vezérlő IP címét: 2. Kattintson a <Firmware set feltöltés> funkciógombra. 3. <Tallózás> funkciógombbal válassza ki az.img állományt. 4. Jelszó mezőbe adja meg a jelszót. 5. A jelszó a letöltött állomány nevéből kiolvasható. SN_XXX_password_PW.img Pl.: SN_641_3b37afabfd7062c9_PW.img --> Jelszó: 3b37afabfd7062c 6. Kattintson az <Upload firmware> funkciógombra. Figyelem! Alacsonyabb verziószámról 4.33-ra (vagy magasabbra) történő frissítéskor az Alap kártyaadatbázis -t is ki kell jelölni. Ha az S-1000 új univerzális nyelő modult is vezérel, akkor a AN modul leíró -t is ki kell jelölni HIBAKERESÉS Jelalakok Optimális esetben a telepítési helyszínen nem szükséges a AN busz kommunikáció oszcilloszkópos vizsgálata. Amennyiben mégis ilyen jellegű hiba feltárásra van szükség, akkor egy alacsony hibaaránnyal működő AN busz esetén az alábbi ábrához hasonló jelalak látható Feszültség szintek A AN busz helyszíni ellenőrzését az RS-485 vonalnál már megszokott módon egyszerű multiméteres feszültség méréssel is el lehet végezni. Jól működő modul esetén a ANH és ANL csatlakozókon is 2,50V feszültség mérhető -hez képest. Ez a feszültség minden modulnál mérhető, ezért célszerű lehúzott AN csatlakozóval ellenőrizni a feszültségszinteket. A busz folytonosságát az érkező és továbbmenő ANH és ANL erek szétválasztásával és a feszültség szintek ellenőrzésével javasolt ellenőrizni. Ellenőrző mérések: és U ANH között = 2,50 V és U ANL között = 2,50 V 135

136 Hibaarány A központi vezérlő webes felületén lehetőség van a AN kommunikáció minőségére következtetni. Százalékos formában kijelzésre kerültek adási és vételi irányban is a kommunikáció során elveszett, megsérült vagy valamilyen okból megismétlésre kényszerült adatcsomagok száma. Ha az adott modulnál rendszeresen és jelentős eltérések mutatkoznak, akkor érdemes a kiváltó okot beazonosítani és javítani. Lehetőség van a hibaszámláló nullázására és csak a nullázást követően keletkezett hibás csomagok statisztikai kijelzésére Terhelés A webes felületen százalékos formában megjelenítésre kerül a AN busz aktuális terheltsége. Több modult tartalmazó, magasabb eseményszámmal működő rendszerek esetén a busz kihasználtság is nagyobb. Tapasztalati tényként kijelenthető, hogy 10% fölötti terhelési érték már gyanús, és általában nem vezethető vissza a normál működési állapotban keletkezett megnövekedett adatforgalomra. Sokkal inkább a AN busz valamilyen hibájára utal. Hibás keret esetén meg kell ismételni a küldött adatokat, amely növeli a busz forgalmát. Jellemző hiba egy rosszul működő modul vagy a nem megfelelően kiépített földelési rendszer, amikor az egyes busz eszközök nem teljesen azonos potenciálú földponttal rendelkeznek. 136

137 7 KONFIGURÁLÁS 7.1 FIZIKAI-LOGIKAI ÖSSZERENDELÉSEK FIZIKAI LOGIKAI Vezérlő Eszköz Elem Típus Paraméter Érték Funkció Típus Területi Kategória S-1000-MX7 S S S S S S S S S S-550 Bemenet Kimenet Digitális Analóg Relé Nyitott kollektoros Lezárás Működési mód Impulzushossz Lezárás Invertálás Aktív idő Inaktív idő Aktiválás késleltetés Aktiválási mód Szintvezérelt Élvezérelt msec DEOL: 1k + 1k 5k1 + 5k1, letakarás: 33k 5k6 + 5k6, letakarás: 33k Invertált Nem-invertált sec sec sec Minden impulzus aktivál sak inaktív állapotban aktivál sak állapotváltozás aktivál 230V hiba Akkumulátor hiba Nyitásérzékelő Kézi nyitás A Kézi nyitás B Vésznyitás Átvizsgálás Tartós zárás Tartós nyitás Ellenőrző Általános: Átengedés A / B Vendég Átvizsgálás Olvastatás A / B Belépésre vár Vésznyitás Létszámkorlát sértés Riasztások: Behatolás Érvénytelen kártya Idegen azonosító Időzónán kívül Ismételt áthaladás Nyitva maradt Átjáró szabotázs Rendezvény kijelző: Piros, Sárga, Zöld Hangjelzés Átjáró Forgóvilla Lift Rámpa vezérlő Átvizsgálás vezérlő Kártyanyelő vezérlő Relé vezérlő Sorompó vezérlő Támadásjelző Klíma vezérlés Zárka APB zónák Zsilip Zsilipes sorompó Vészhelyzet program Beléptető 137

138 FIZIKAI LOGIKAI Vezérlő Eszköz Elem Paraméter Érték Funkció Típus Területi Kategória Wiegand Wiegand Wiegand 26 Wiegand 34 Reverz wiegand Wiegand corporate S-1000-MX7 S S S S S S S S S S-550 Olvasó port RS-232 RS-485 TTL soros AbaTrack2 Adat bitek 7, 8 Paritás bit Standard Indala (F+ID) MSW standard 40 bit oktális Seawing 40 bit oktális standard 40 bit decimális Seawing 40 bit decimális standard PRX3 Hybrid indokt Hybrid indokt Seawing Extended seawing Direct8 Nincs Páros Páratlan Stop bitek 1; 1,5; 2 Baud rate [bps] Blokkosítási idő Protokoll 600, 1200, 2400, , 14400, 19200, , 57600, msec ESD mérő Kijelző PR: Real-Time-lock Rendezvény beléptető Létszám kijelző Soros olvasó Seawing olvasó Vonalkód olvasó Biosec véna scanner Olvasó A Olvasó B BE/KI irány Olvasó A Olvasó B BE/KI irány ESD mérő Kijelző Átjáró Forgóvilla Lift Rámpa vezérlő Átvizsgálás vezérlő Kártyanyelő vezérlő Relé vezérlő Sorompó vezérlő Támadásjelző Klíma vezérlés Zárka APB zónák Zsilip Zsilipes sorompó Vészhelyzet program Beléptető 138

139 7.2 VEZÉRLŐ KONFIGURÁLÁSA Az S-1000 vezérlőt, és annak hardver elemeit a SisKliens alkalmazásban lehet felvenni és paraméterezni. Indítsa el és jelentkezzen be a SisKliens alkalmazásba! Gyári bejelentkezési név a programba: felhasználónév: sisadmin jelszó: 1 1. Szerkesztés / Eszközök menüpontban megjelenő eszközhierarchiában jelölje ki a vezérlőgépet, majd kattintson az <Új> funkciógombra. 2. A típusválasztó felületen válassza ki az S-1000 vezérlő típust, majd kattintson a <Rendben> gombra. 3. A megjelenő karbantartó felületen adja meg a szükséges adatokat, ezek: Név : Vezérlő neve, tetszőlegesen adható meg. ím : Vezérlő IP címe. Hely : Vezérlő felszerelésének helye. Típus : A rendszer tölti ki. Kapcsolati paraméterek: satlakozás után az S-1000-be jogosított felhasználóval kell belépni. A gyári felhasználói név: admin és a gyári jelszó: password esetén nem kell a két beviteli mezőt kitölteni. Debug opciók : Jelölőnégyzetek segítségével beállítható, a Timer és/vagy TP és/vagy AN debug. Szériaszám : Vezérlő sorozatszáma. SN. (SisDevMan alkamazás az SN oszlopban megjeleníti.) DEBUG opciók : S-1000 működésével kapcsolatos debugok állíthatók meg. satorna paraméterek: Időtúllépés figyelése Napló üzenetek: A jelölőnégyzeteket bejelölve megadható, hogy a vezérlő milyen eseményeket tekintsen riasztásnak, és milyen események naplózódjanak üzenetként. A fenti adatok megadása valamint mentése után, a rendszer az S-1000 modulok számára automatikusan létrehozza a S-1000 vezérlő Hardver elemek szintet, mely alatt az S-1000 központi modul is megjelenik. 7.3 VEZÉRLŐ HARDVER ELEMEINEK KONFIGURÁLÁSA S-1000 HW elemek, azok a modulok, amelyeket az S-1000-hez, AN-en keresztül csatlakoztattak. Az S-1000 HW elemeinek konfigurálása elvégezhető, - egyesével, - eszközstruktúra lekérdezés segítségével, - XLS importtal. 139

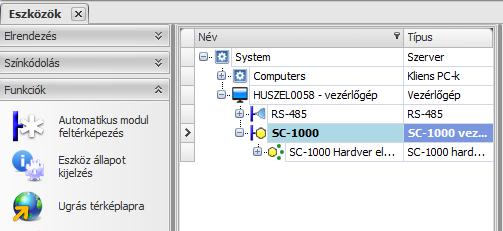

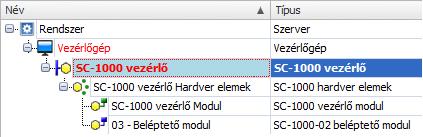

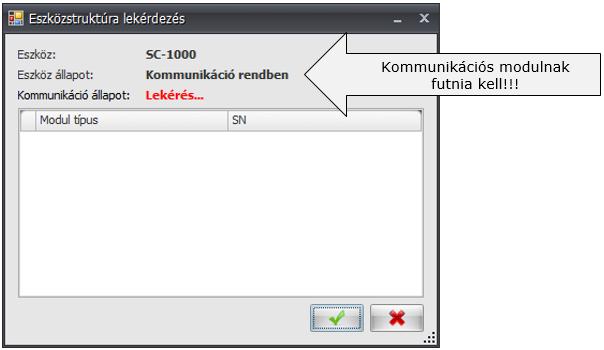

140 7.4 MANUÁLIS 1. Jelölje ki az S-1000 vezérlő hardver elemek hierarchia szintet, majd kattintson az <Új> gombra. 2. Megjelenik az Eszköztípus választás ablak. Válassza ki a megfelelő modult kattintson a <Rendben> gombra. 3. Adja meg a szükséges adatokat, ezek: Név : Modul neve. Tetszőlegesen editálható mező, célszerű informatív nevet adni a kamerának. Kötelező kitöltésű mező! ím : A modul logikai címe (tulajdonképpen sorszáma), amely a hierarchiában elfoglalt helyét tükrözi. (pl.: 4), Kötelezően kitöltendő mező, bár tetszőleges sorszám. Hely : Ebben mezőbe adható meg, hogy az eszköz fizikailag hol helyezkedik el. Driver : Az eszköz fizikai kezelését végző meghajtó. A rendszer telepítésekor kerül beállításra. S1000 Típus : Modul típusa. Nem módosítható. 4. Az eszköz adatainak megadása után a <Rendben> gombbal mentse azokat. 7.5 HÁLÓZATI STRUKTÚRA LEKÉRDEZÉS Amennyiben a rendszerbe rögzítésre került egy S-1000 vezérlő (fontos hogy az IP cím és szériaszám korrekt legyen), a kommunikációs modul fut, és az S-1000 felvitele után újraindításra került, azaz van kapcsolat a vezérlővel, a rendszer képes annak moduljainak feltérképezésére. Ezt végzi az <Automatikus modul feltérképezés> megnevezésű funkció. 1. Az eszközhierarchiából jelölje ki az S-1000 vezérlőt, majd kattintson a felület bal oldalán található funkciólistából az Eszközstruktúra lekérdezés funkcióra. 2. Hatására egy külön felület jelenik meg folyamatosan mutatva a lekérdezés állapotát. 140

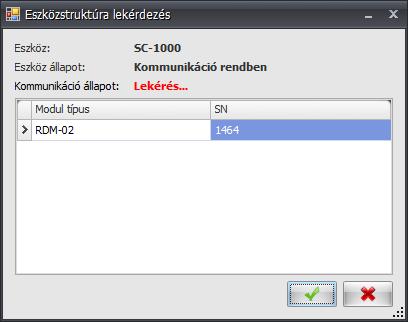

141 3. Amennyiben a megtalált modulok listája megjelenik, a folyamat befejeződött, két lehetőség áll a kezelő rendelkezésére. : Hatására a megtalált modulokat a rendszer felveszi az eszközhierarchiába. : A funkció minden egyéb művelet nélkül a felületet bezárja. 141

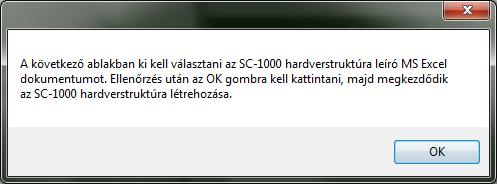

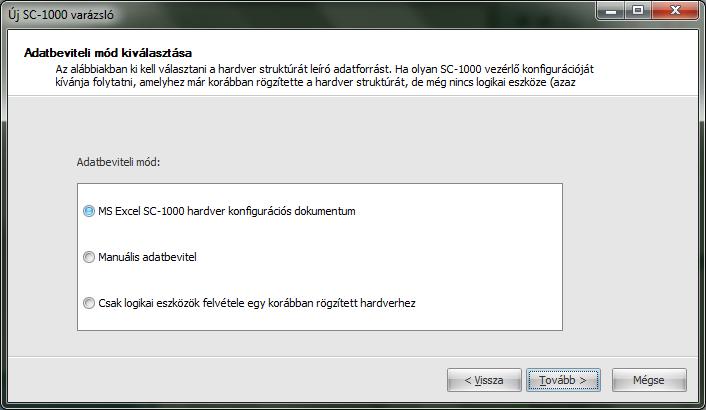

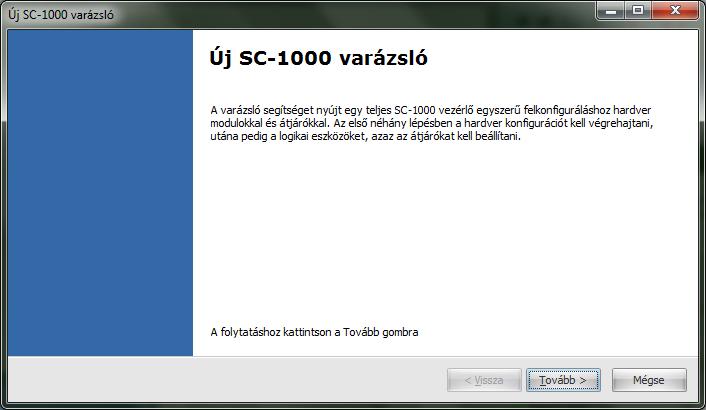

142 7.6 VARÁZSLÓ S-1000 Konfigurálása excel importtal 1. Indítsa el a VARÁZSLÓK \ Konfigurációs varázsló [Eszköz konfiguráció], vagy VARÁZSLÓK \ Új eszköz varázsló menüpontot 2. Jelölje ki az [S-1000] rádiógombot, majd kattintson a Tovább> funkcióra. 3. Kattintson a megjelenő felületen a Tovább> funkcióra. 4. Amennyiben XLS állományból kívánja betölteni az S-1000 vezérlő paramétereit jelölje ki az [MS Excel S-1000 hardver konfigurációs dokumentum] rádiógombot, majd kattintson a Tovább> funkcióra. 5. Kattintson a tájékoztató felületen található [OK] funkcióra. 142

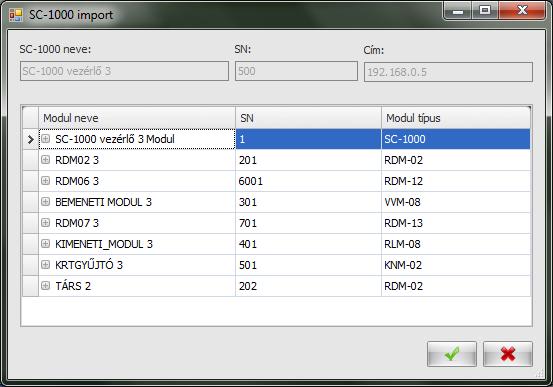

143 6. Az operációs felület file böngésző felületén válassza ki a megfelelő XLS táblázatot, majd kattintson a [Megnyitás] funkcióra. Az S-1000 import felületen az XLS táblázat alapján az alkalmazás megjeleníti: - AZ S-1000 vezérlő nevét, serial számát és IP címét, - A modulok nevét, serial számát valamint típusát. 7. Amennyiben az adatokat helyesnek véli, kattintson a <Rendben> funkciógombra. 8. A következő lépés a logikai átjárók meghatározása. Részletesebben lásd: eszközkonfigurációs leírás. 9. A logikai átjárók meghatározása után kattintson a Tovább> funkcióra. 10. A felületen azok a beléptető modulok jelennek meg, melyekhez nem rendelt (lásd előző pont) ajtós logikai átjárókat. - A Forgóvilla rögzítés beviteli mező lenyíló listájából válassza ki a Forgóvilla létrehozás -t. - S és S típusú beléptető modulok esetében nem, de az S es típusú modul esetében szükséges második modult választani a Második modul beviteli mező lenyíló listájából. A lenyíló lista minden még szabad beléptető modult tartalmaz. - Kattintson a Név beviteli mezőbe, majd gépelje be a megfelelő megnevezést. 11. A paraméterek meghatározása után kattintson a Tovább> funkcióra. 12. A megjelenő felületen kattintson a [Befejezés] funkcióra. 143

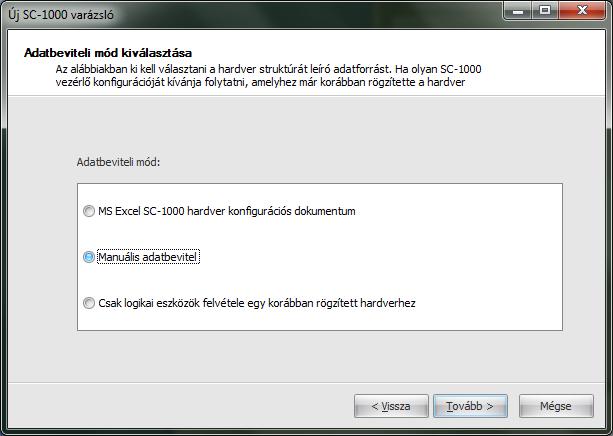

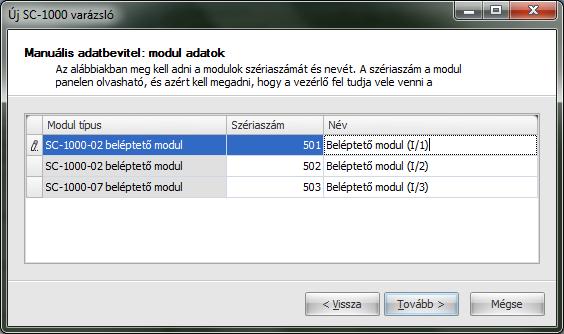

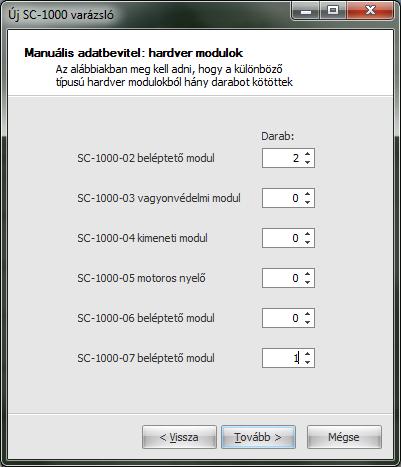

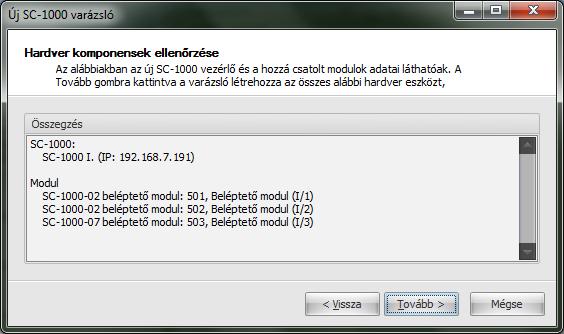

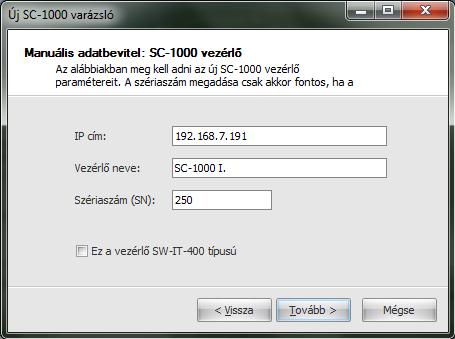

144 7.6.2 S-1000 Konfigurálása manuális adatbevitellel 1. Az Adatbeviteli mód kiválasztása felületen jelölje ki az [Manuális adatbevitel] rádiógombot, majd kattintson a Tovább> funkcióra. 2. Adja meg az S-1000 vezérlő - IP címét, - nevét, - szériaszámát (SN). Amennyiben SW-IT-400 információs terminált kíván felvenni, jelölje ki az Ez a vezérlő SW-IT-400 típusú jelölőnégyzetet. 144

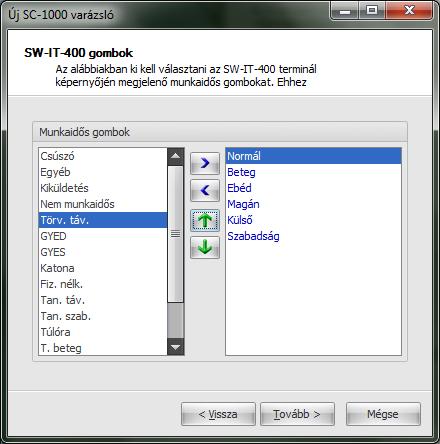

145 SW-IT-400 SW-IT-400 információs terminál paraméterezése egy felülettel tér el az S-1000 vezérlő konfigurálásától. Ezen a felületen határozható meg az SW-IT-400 kijelzőjén megjelenítendő megnevezések, és azok sorrendje: A Munkaidő gombok listájából jelölje ki azokat, melyeket a kijelzőn meg kíván jeleníttetni, majd a funkciógombbal mozgassa át a jobb oldali listába. 145

146 A megjelenítési sorrendet a funkciógombokkal módosíthatja. A jobb oldali listában egérkattintással jelölje ki azt a sort, melynek megjelenítési sorrendjén változtatni kíván, majd kattintson a megfelelő funkciógombra. 3. A paraméterek megadása után kattintson a Tovább> funkcióra. 4. A beviteli mezőkbe adja meg az S-1000 vezérlőre kötött különböző típusú modul számát, majd kattintson a Tovább> funkcióra. 5. Adja meg a modulok szériaszámát és nevét, majd kattintson a Tovább> funkcióra. 6. Amennyiben a következő felületen megjelenített hardver komponensek megfelelők, kattintson a Tovább> funkcióra. 146

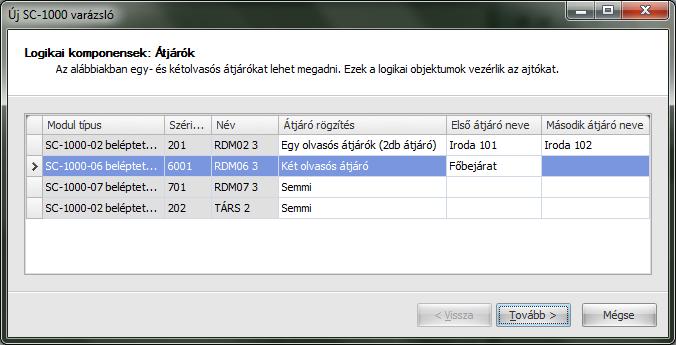

147 7. A következő lépés a logikai átjárók meghatározása. A felületen a beléptető modulok jelennek meg. Az Átjáró rögzítés beviteli mező lenyíló listájából válassza ki, hogy a beléptető modul 2 db egyolvasós, vagy 1 db kétolvasós átjárót vezérel, majd adja meg az átjárók nevét. Amennyiben 2 db egyolvasós átjáróról van szó az első és második átjáró nevét is meg kell adni. Kattintson a beviteli mezőbe, majd gépelje be a megfelelő megnevezéseket. FIGYELEM: Forgóvilla konfigurációs paraméterei eltérnek az átjárók paramétereitől! Forgóvilla paraméterezésére a következő felületen lesz lehetőség! Itt az ajtós belépési pontokat határozza meg! 8. A logikai átjárók meghatározása után kattintson a Tovább> funkcióra. 147

148 9. A felületen azok a beléptető modulok jelennek meg, melyekhez nem rendelt (lásd előző pont) ajtós logikai átjárókat. - A Forgóvilla rögzítés beviteli mező lenyíló listájából válassza ki a Forgóvilla létrehozás -t. - S és S típusú beléptető modulok esetében nem, de az S es típusú modul esetében szükséges második modult választani a Második modul beviteli mező lenyíló listájából. A lenyíló lista minden még szabad beléptető modult tartalmaz. - Kattintson a Név beviteli mezőbe, majd gépelje be a megfelelő megnevezést. 10. A paraméterek meghatározása után kattintson a Tovább> funkcióra. 11. A megjelenő felületen kattintson a [Befejezés] funkcióra. 148

149 7.7 EXEL IMPORT A SIS telepítő DVD S-1000 import excel könyvtárában található S1000Modulok_v8.xlsm állomány betöltése. 1. A SZERKESZTÉS \ Eszközök menüpont felületén látható eszközhierarchiában jelölje ki a ontrol P-t (vezérlőgépet. 2. Kattintson az <S-1000 import> funkciógombra. 3. A funkció hatására, a Windowsban már megszokott file kereső felület jelenik meg. Válassza ki a megfelelő xlsm állományt, majd kattintson a <Megnyitás> funkciógombra. 4. Importálás előtt a rendszer a fontosabb adatokat, egy külön felületen megjeleníti. 5. Amennyiben az adatok korretken kattintson a <Rendben> funkciógombra. 6. Az eszközhierarchiában az S-1000 vezérlő, és annak HW elemei megjelennek. 149
