1 Épületinformatikai irányítási Irányított : Irányító (irányító berendezés): A. Villamosenergia ellátó B. Épületgépészeti C. Vagyonvédelmi és betörésvédelmi D. Tz- és gázvédelmi E. Beléptet F. Zártláncú TV G. Technológiai ek A. Mérberendezések A technológiai állapotjellemzk értékére jellemz, int azzal arányos jeleket szolgáltatnak; ezeket kijelzik, esetleg rögzítik és így tájékoztatják a kezel személyzetet. B. Biztonsági berendezések Az élet és vagyonbiztonságot veszélyeztet helyzetek, rendellenes üzemállapotok keletkezését érzékelik, és kijelzik (távjelzés), szükség esetén leállítják a veszélyes folyamatot (kikapcsolás, reteszelés) C. Vezérl berendezések Nyitott irányítási hatáslánccal biztosítják a technológiai folyamatba való beavatkozást (kézi és automatikus mködtetések lehetnek) D. Szabályozó berendezések Zárt irányítási hatáslánccal automatikusan valósítják meg a szabályozott jellemzk állandó értéken való tartását, illetve elírt program szerinti változtatását. Vagyonvédelem és biztosítás kapcsolata 1. Mechanikai, fizikai védelem: Árok, gödör, töltés, kerítés, kapu, sorompó, szögesdrót; falazat, födém, tet, nyílászáró, rács, redny 2. Elektronikus jelz: a. Hurok típusú; b. intelligens

Mérberendezések A technológiai állapotjellemzk értékére jellemz, int azzal arányos jeleket szolgáltatnak; ezeket kijelzik, esetleg rögzítik és így tájékoztatják a kezel személyzetet. B.

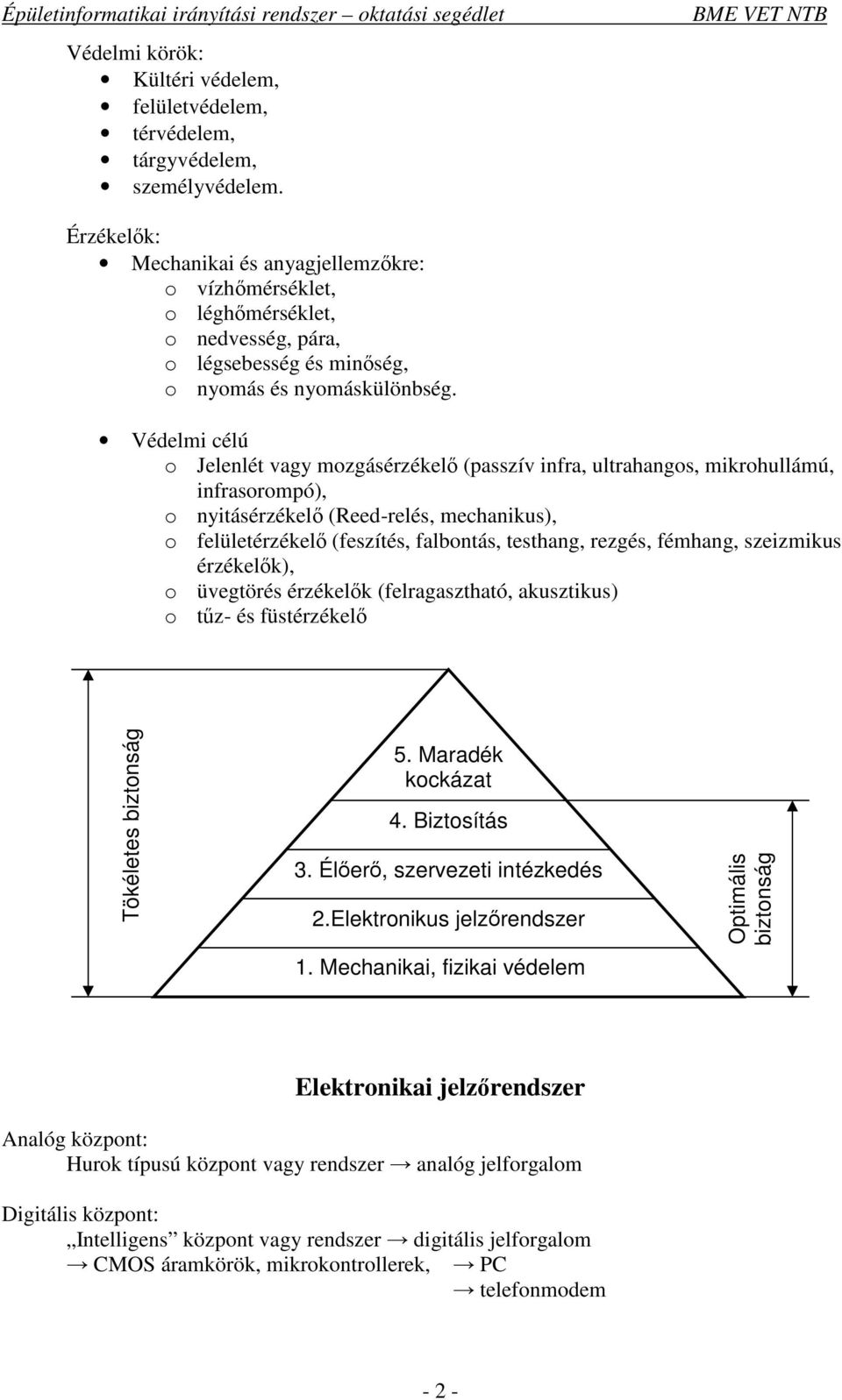

2 Védelmi körök: Kültéri védelem, felületvédelem, térvédelem, tárgyvédelem, személyvédelem. Érzékelk: Mechanikai és anyagjellemzkre: o vízhmérséklet, o léghmérséklet, o nedvesség, pára, o légsebesség és minség, o nyomás és nyomáskülönbség. Védelmi célú o Jelenlét vagy mozgásérzékel (passzív infra, ultrahangos, mikrohullámú, infrasorompó), o nyitásérzékel (Reed-relés, mechanikus), o felületérzékel (feszítés, falbontás, testhang, rezgés, fémhang, szeizmikus érzékelk), o üvegtörés érzékelk (felragasztható, akusztikus) o tz- és füstérzékel Tökéletes biztonság 5. Maradék kockázat 4. Biztosítás 3. Éler, szervezeti intézkedés 2.Elektronikus jelz 1. Mechanikai, fizikai védelem Optimális biztonság Elektronikai jelz Analóg : Hurok típusú vagy analóg jelforgalom Digitális : Intelligens vagy digitális jelforgalom CMOS áramkörök, mikrokontrollerek, PC telefonmodem - 2 -

Védelmi célú o Jelenlét vagy mozgásérzékel (passzív infra, ultrahangos, mikrohullámú, infrasorompó), o nyitásérzékel (Reed-relés, mechanikus), o felületérzékel (feszítés, falbontás, testhang, rezgés,

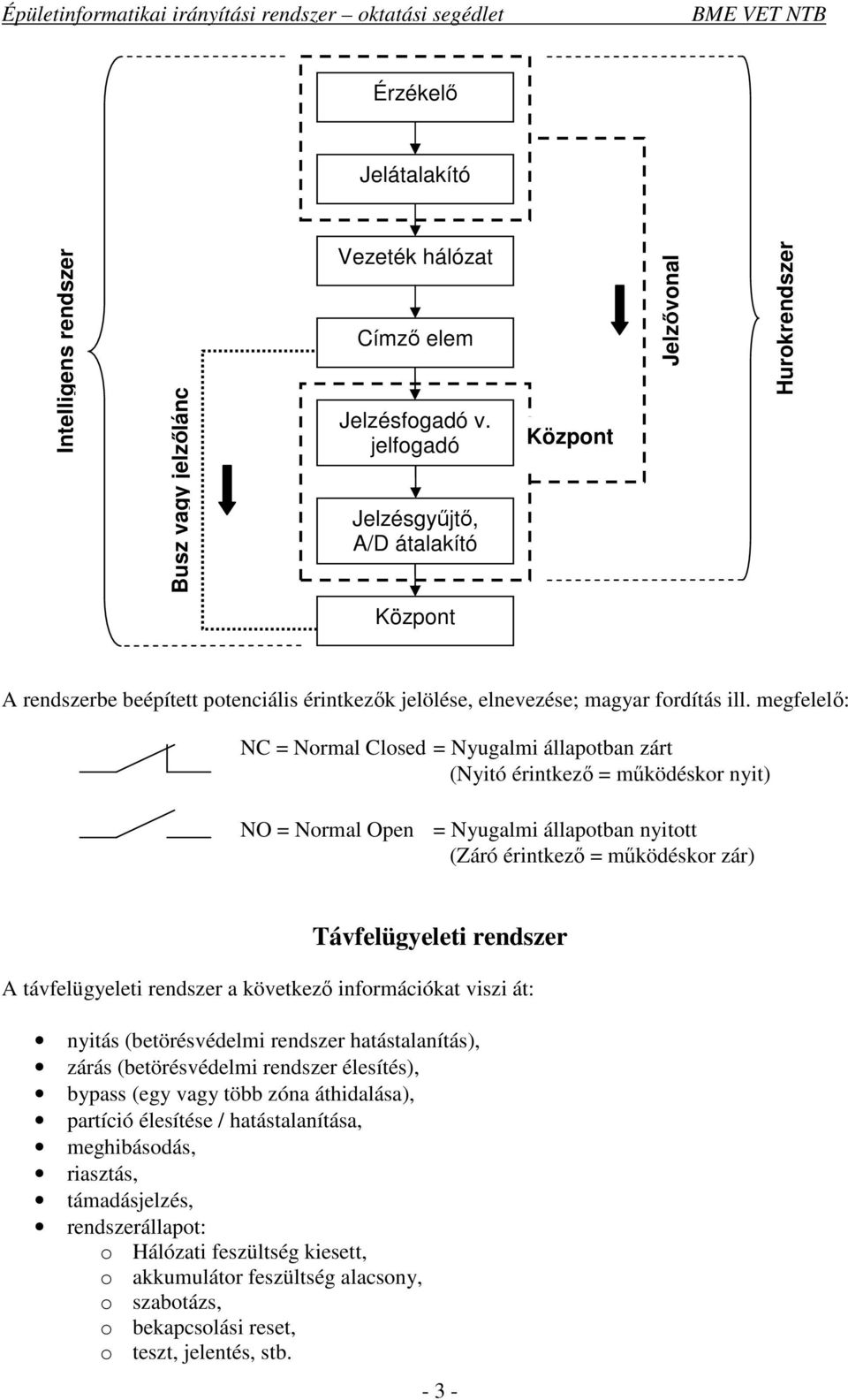

3 Érzékel Jelátalakító Intelligens Busz vagy jelzlánc Vezeték hálózat Címz elem Jelzésfogadó v. jelfogadó Jelzésgyjt, A/D átalakító Központ Jelzvonal Hurok Központ A be beépített potenciális érintkezk jelölése, elnevezése; magyar fordítás ill. megfelel: NC = Normal Closed = Nyugalmi állapotban zárt (Nyitó érintkez = mködéskor nyit) NO = Normal Open = Nyugalmi állapotban nyitott (Záró érintkez = mködéskor zár) Távfelügyeleti A távfelügyeleti a következ információkat viszi át: nyitás (betörésvédelmi hatástalanítás), zárás (betörésvédelmi élesítés), bypass (egy vagy több zóna áthidalása), partíció élesítése / hatástalanítása, meghibásodás, riasztás, támadásjelzés, állapot: o Hálózati feszültség kiesett, o akkumulátor feszültség alacsony, o szabotázs, o bekapcsolási reset, o teszt, jelentés, stb

megfelel: NC = Normal Closed = Nyugalmi állapotban zárt (Nyitó érintkez = mködéskor nyit) NO = Normal Open = Nyugalmi állapotban nyitott (Záró érintkez = mködéskor zár) Távfelügyeleti A

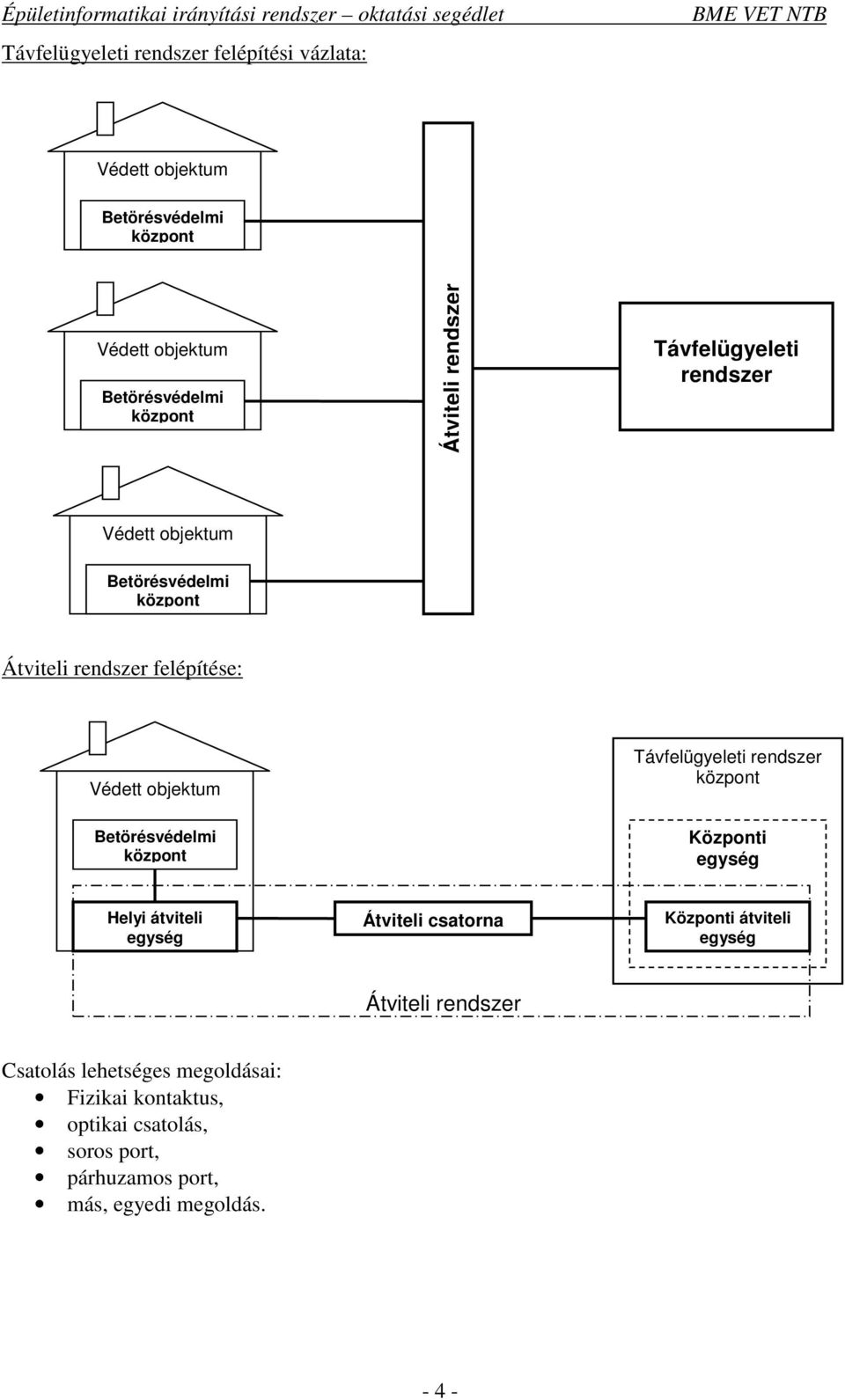

4 Távfelügyeleti felépítési vázlata: Átviteli Távfelügyeleti Átviteli felépítése: Távfelügyeleti Központi Helyi átviteli Átviteli csatorna Központi átviteli Átviteli Csatolás lehetséges megoldásai: Fizikai kontaktus, optikai csatolás, soros port, párhuzamos port, más, egyedi megoldás

Központi átviteli Átviteli Csatolás lehetséges megoldásai: Fizikai

5 Átviteli ek Vezetékes távfelügyeleti o Közvetlen vonalú ek Saját kábellel (rövid távolság) Terepi kábelek (nagyobb távolság) o Beszédsáv feletti átviteli Adatforgalom a beszédsáv ( Hz) felett, többnyire khz. Modem adó és vev beépítése szükséges o Vonalkapcsolt távfelügyeleti A védett objektum hívja fel a ot. A teljes távbeszél hálózatot használja. A vonalon folyhat párhuzamos beszélgetés is. Önálló vonal kell a teljes kör védelemhez. Vezeték nélküli távfelügyeleti rádiós kapcsolat URH 450 MHz, 900 MHz Az átvitel módja: o Szimplex (Egy átviteli csatorna, oda vagy vissza irány),. o Félduplex (Két átviteli csatorna átjátszási lehetséggel, az átvitel oda vagy vissza irányú). o Duplex (Két átviteli csatorna, kétirányú átvitel egyidejleg is lehet). Számítógépes távfelügyeleti ok Összeköttetés az elz két lehetséggel: o Komplex -felügyeleti (A gépben panelként van elhelyezve a i átviteli ). o A PC kiegészít eszköz, csatlakozás a vezérl hez soros porttal. Thorsman Intelligent House Control (IHC) felépítésének blokkvázlaza: Mködtet billentyk Érzékelk Riasztók Irányító Modem Telefon Világítás Ftés Energia ellenrzés - 5 -

A vonalon folyhat párhuzamos beszélgetés is. Önálló vonal kell a teljes kör védelemhez.
