1 Közlekedésbiztonsági fejlesztések a MÁV Zrt.-nél Siófok, október 29. Kirilly Kálmán biztosítóberendezési osztályxvezető

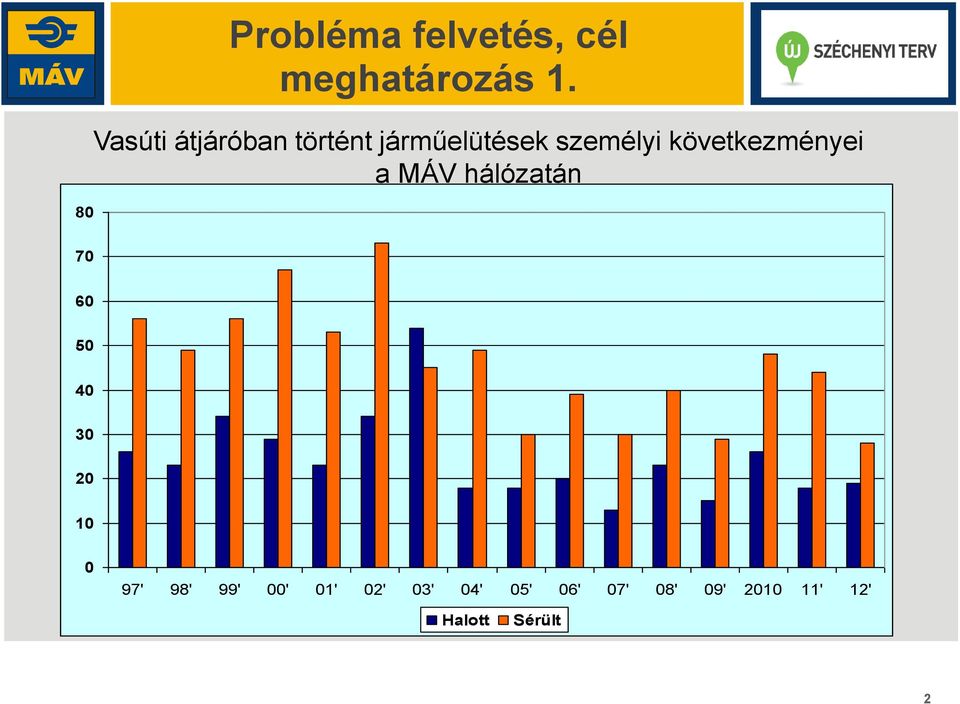

2 80 Probléma felvetés, cél meghatározás 1. Vasúti átjáróban történt járműelütések személyi következményei a MÁV hálózatán ' 98' 99' 00' 01' 02' 03' 04' 05' 06' 07' 08' 09' ' 12' Halott Sérült 2

következményei a MÁV hálózatán 70 60 50 40 30 20 10 0

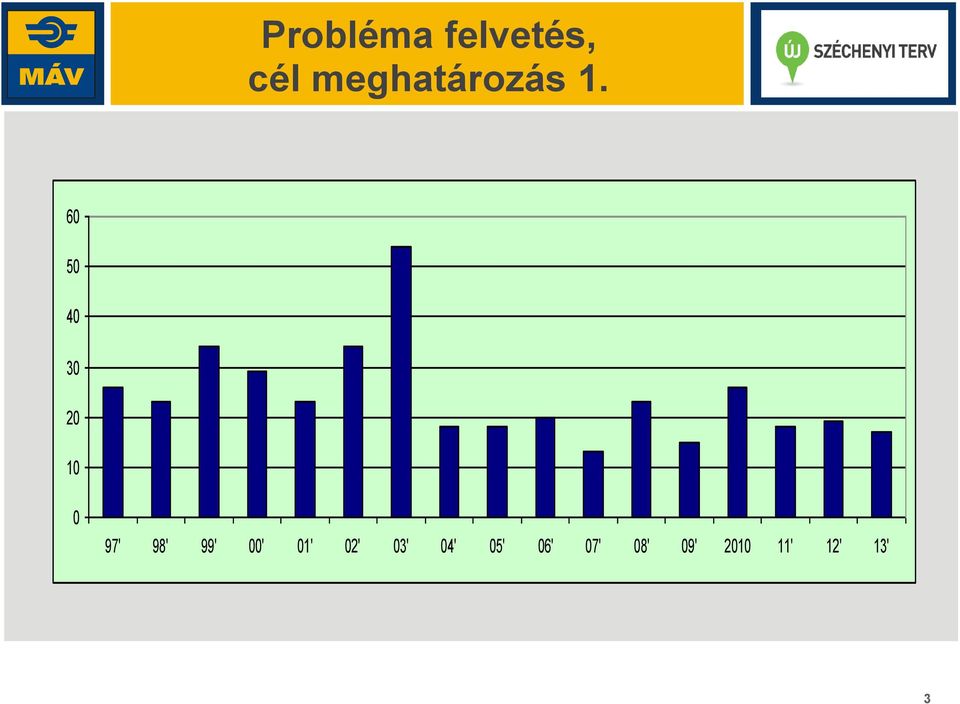

3 Probléma felvetés, cél meghatározás ' 98' 99' 00' 01' 02' 03' 04' 05' 06' 07' 08' 09' ' 12' 13' 3

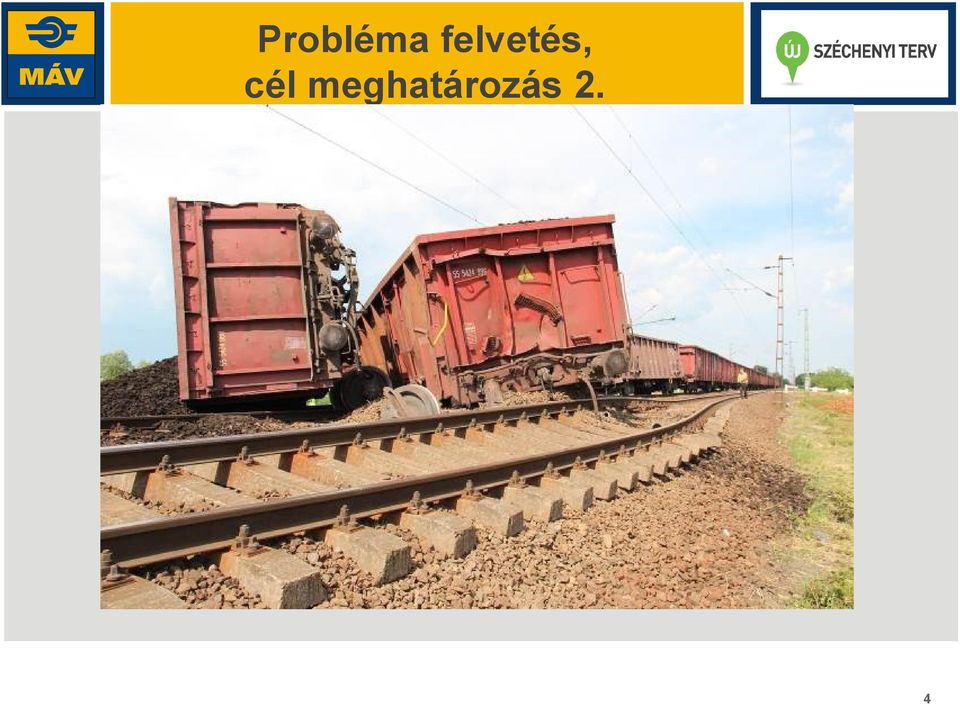

4 Probléma felvetés, cél meghatározás 2. 4

5 Probléma felvetés, cél meghatározás 2. 5

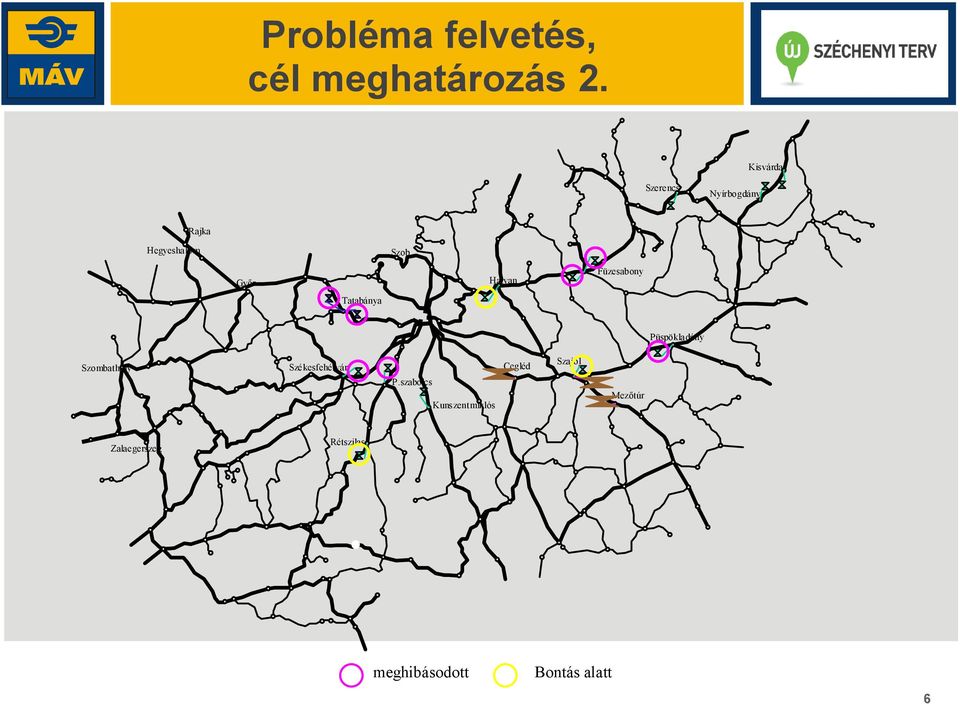

6 Probléma felvetés, cél meghatározás 2. Kisvárda Szerencs Nyírbogdány Rajka Hegyeshalom Szob Győr Hatvan Füzesabony Tatabánya Püspökladány Szombathely Székesfehérvár P.szabolcs Kunszentmiklós Cegléd Szajol Mezőtúr Zalaegerszeg Rétszilas meghibásodott Bontás alatt 6

Füzesabony Tatabánya Püspökladány Szombathely Székesfehérvár P.

7 Projekt célok meghatározása Vasúti átjárók biztonságának növelése Vasúti átjárók biztosítottságának javítása Vasúti átjárók vonatérzékelésének javítása Vasúti átjárók megfigyelése video kamera rendszerrel Vasúti átjáró tervek készítése Közlekedő vonatok rendellenességeinek kiszűrése Hőnfutásjelzők telepítése Dinamikus kerékterhelés és laposkerék jelző berendezések telepítése Rakománycsúszást ellenőrző berendezések telepítése Nyomkarima ellenőrző berendezések telepítése Áramszedő megfigyelő berendezések telepítése Videos pályafelügyeleti rendszer létesítése 7

rendellenességeinek kiszűrése Hőnfutásjelzők telepítése Dinamikus kerékterhelés és laposkerék jelző berendezések telepítése Rakománycsúszást

8 Támogatási szerződés megkötése Projekt adatai KÖZOP azonosító KÖZOP Projekt címe: MÁV Zrt. közlekedésbiztonsági projektjei Kedvezményezett MÁV Zrt. KÖZOP IH döntés dátuma Akciótervi nevesítés 1078/2012 (III.28) Korm. hat Támogatási szerződés időpontja Fizikai megvalósítás határideje Projekt megvalósításának dátuma Támogatás összege Támogatási intenzitás (%) 100% 8

28 Akciótervi nevesítés 1078/2012 (III.28) Korm. hat Támogatási szerződés időpontja 2012. 06.18.

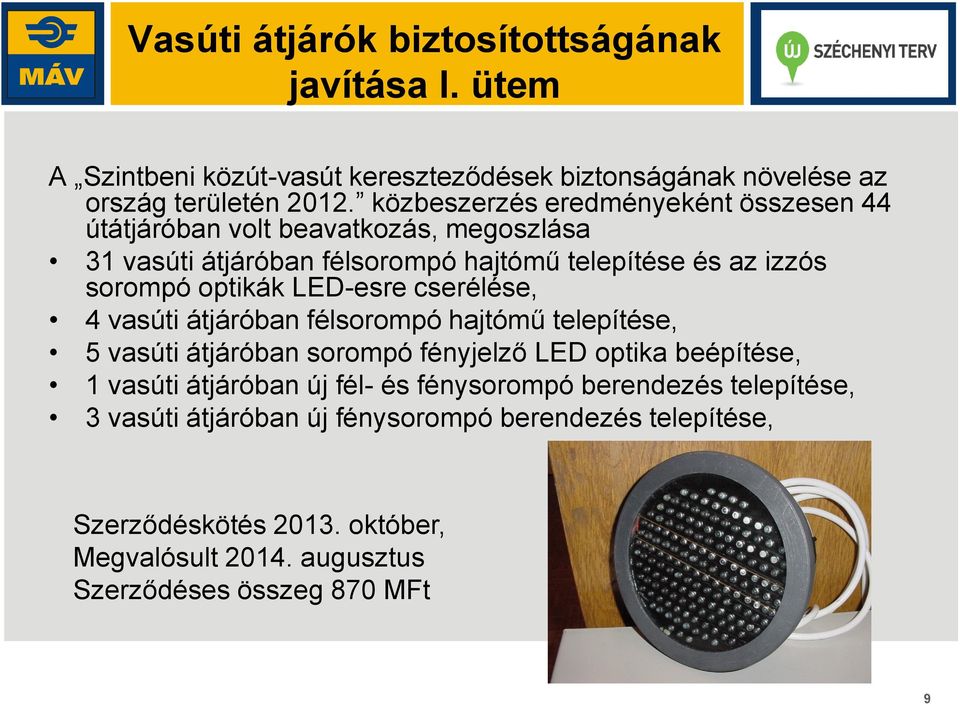

9 Vasúti átjárók biztosítottságának javítása I. ütem A Szintbeni közút-vasút kereszteződések biztonságának növelése az ország területén közbeszerzés eredményeként összesen 44 útátjáróban volt beavatkozás, megoszlása 31 vasúti átjáróban félsorompó hajtómű telepítése és az izzós sorompó optikák LED-esre cserélése, 4 vasúti átjáróban félsorompó hajtómű telepítése, 5 vasúti átjáróban sorompó fényjelző LED optika beépítése, 1 vasúti átjáróban új fél- és fénysorompó berendezés telepítése, 3 vasúti átjáróban új fénysorompó berendezés telepítése, Szerződéskötés október, Megvalósult augusztus Szerződéses összeg 870 MFt 9

LED-esre cserélése, 4 vasúti átjáróban félsorompó hajtómű telepítése, 5 vasúti átjáróban sorompó fényjelző LED optika beépítése, 1 vasúti átjáróban új fél- és

10 Vasúti átjárók biztosítottságának javítása II. ütem A Szintbeni közút-vasút kereszteződések biztonságának növelése az ország területén tender keretében négy részben összesen 128 útátjáróban lesz beavatkozás, megoszlása : 70 vasúti átjáróban félsorompó hajtómű telepítése és az izzós sorompó optikák LED-esre cserélése, 52 vasúti átjáróban sorompó fényjelző LED optika beépítése, 6 vasúti átjáróban új fénysorompó berendezés telepítése, a szükséges közúti jelzőáthelyezéssel, útburkolati jelek és közúti jelzőtáblák átalakításával, pótlásával, az előírt esetekben közúti burkolatjavítással. A projekt becsült értéke Tender megjelenése: a napokban Teljesítési határidő: december 10

cserélése, 52 vasúti átjáróban sorompó fényjelző LED optika beépítése, 6 vasúti átjáróban új fénysorompó berendezés telepítése, a szükséges közúti jelzőáthelyezéssel,

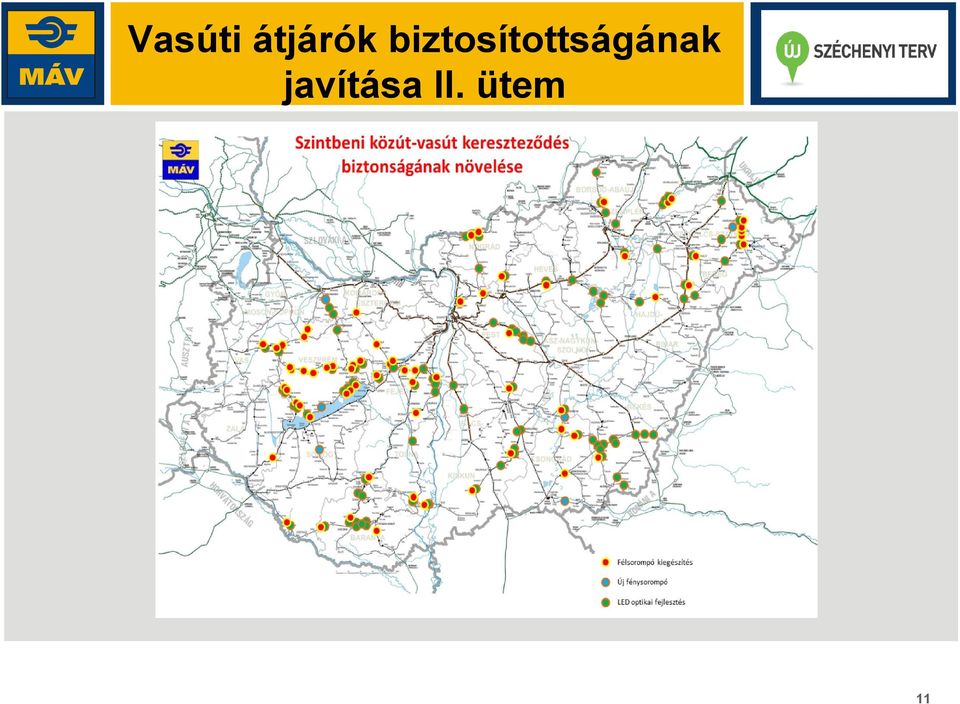

11 Vasúti átjárók biztosítottságának javítása II. ütem 11

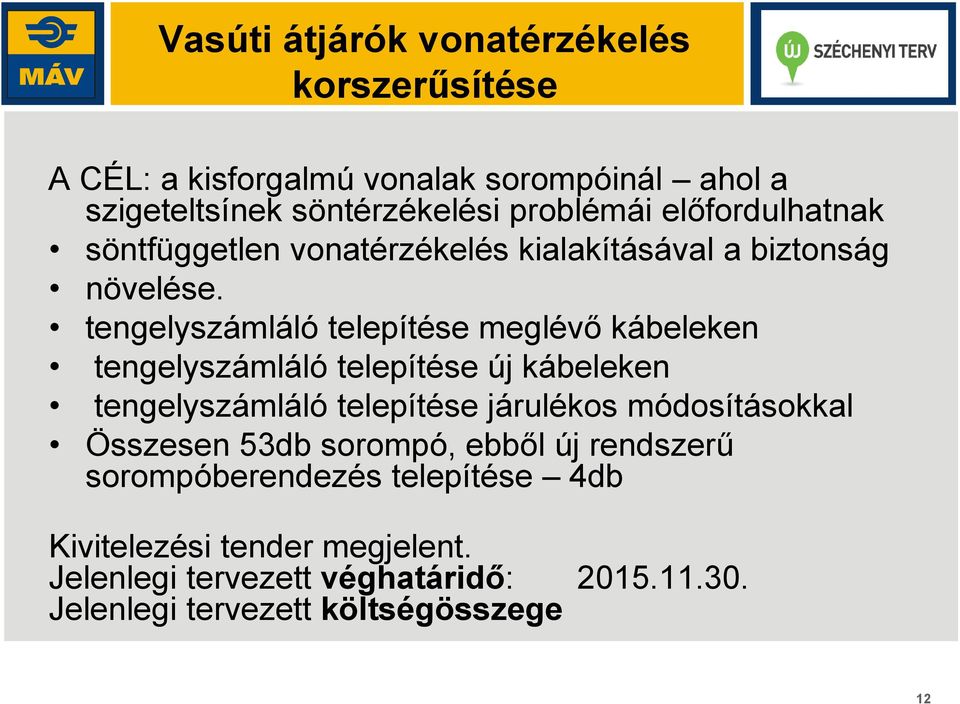

12 Vasúti átjárók vonatérzékelés korszerűsítése A CÉL: a kisforgalmú vonalak sorompóinál ahol a szigeteltsínek söntérzékelési problémái előfordulhatnak söntfüggetlen vonatérzékelés kialakításával a biztonság növelése. tengelyszámláló telepítése meglévő kábeleken tengelyszámláló telepítése új kábeleken tengelyszámláló telepítése járulékos módosításokkal Összesen 53db sorompó, ebből új rendszerű sorompóberendezés telepítése 4db Kivitelezési tender megjelent. Jelenlegi tervezett véghatáridő: Jelenlegi tervezett költségösszege 12

tengelyszámláló telepítése meglévő kábeleken tengelyszámláló telepítése új kábeleken tengelyszámláló telepítése járulékos

13 Vasúti átjárók vonatérzékelés korszerűsítése 13

Vasúti átjárók videokamerás megfigyelése Vasúti átjárók megfigyelése eseményvezérelt kamerákkal 99 helyszínen A beadott 3 kivitelezői ajánlat értékelésre került.

14 Vasúti átjárók videokamerás megfigyelése Vasúti átjárók megfigyelése eseményvezérelt kamerákkal 99 helyszínen A beadott 3 kivitelezői ajánlat értékelésre került. A becsült érték 170 millió Ft-tal-tal történő túllépése miatt a szerződéskötéshez IH vezető engedélyét kértük. A forrásbiztosító levelet megkaptuk, a szerződés előkészítése folyamatban van. 14

A becsült érték 170 millió Ft-tal-tal történő túllépése miatt a szerződéskötéshez IH

15 Vasúti átjárók videokamerás megfigyelése 15

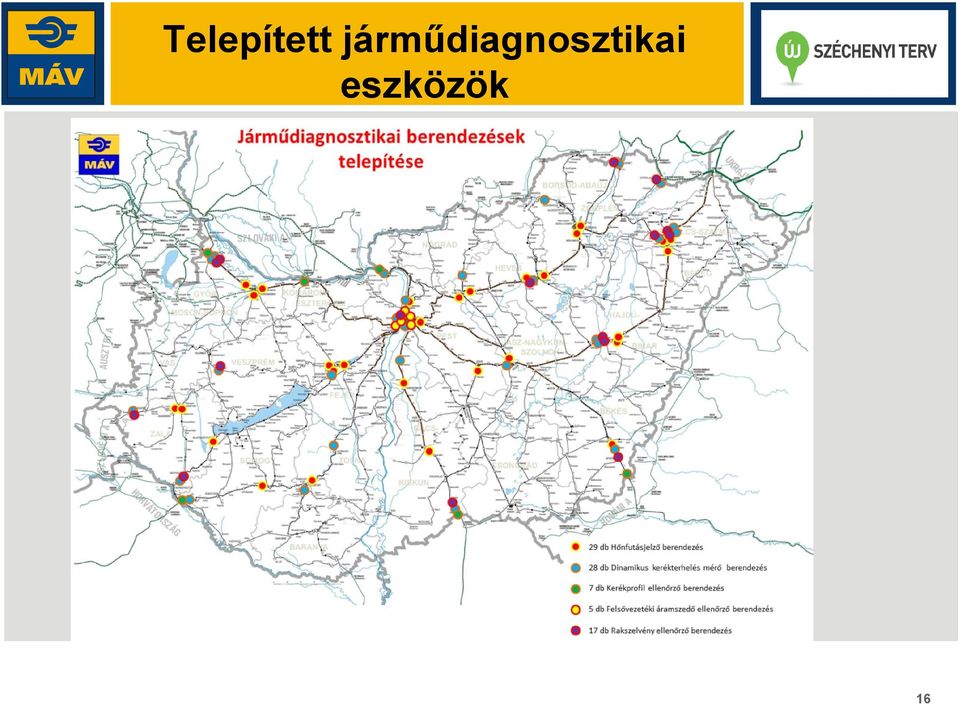

16 Telepített járműdiagnosztikai eszközök 16

kerékabroncsok hőmérsékletét, határérték felett az értékeket jelzik.

17 Hőnfutás és szoruló fék kijelző berendezés 29 db hőnfutás jelző berendezés: mérik és jelzik a vasúti pályán elhaladó járműveknél a csapágytok, a féktárcsák, kerékabroncsok hőmérsékletét, határérték felett az értékeket jelzik. Alkalmazásukkal a károsodott járművek kiszűrhetők, ezzel kisiklások, komoly káresetek, balesetek előzhetők meg 17

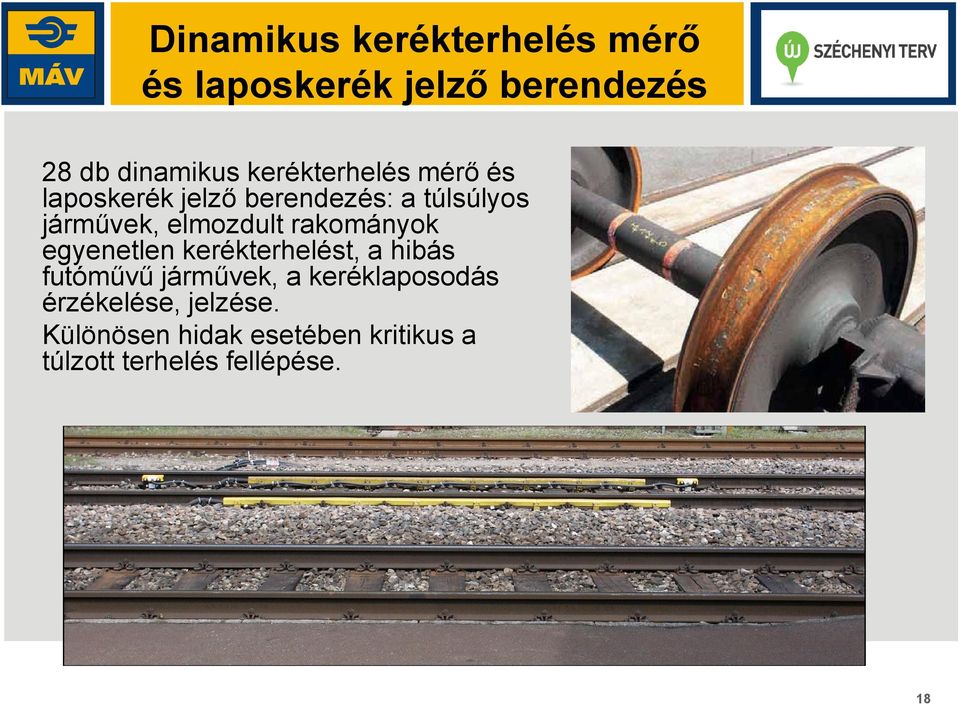

18 Dinamikus kerékterhelés mérő és laposkerék jelző berendezés 28 db dinamikus kerékterhelés mérő és laposkerék jelző berendezés: a túlsúlyos járművek, elmozdult rakományok egyenetlen kerékterhelést, a hibás futóművű járművek, a keréklaposodás érzékelése, jelzése. Különösen hidak esetében kritikus a túlzott terhelés fellépése. 18

elmozdult rakományok egyenetlen kerékterhelést, a hibás futóművű járművek, a

19 Dinamikus kerékterhelés mérő és laposkerék jelző berendezés Első- hátsó forgóváz terhelési aszimmetria Jelentős aszimmetria forgóvázon szemben levő kerék párok között Kiugróan magas legkönnyebb kerék átlagos kerékterhelés arány Kiugróan magas jobb-bal oldali terhelés aszimmetria Kerék átgördülésekor jelentkező rendellenes erőcsúcs (ütés) kijelzése 19

Kiugróan magas legkönnyebb kerék átlagos kerékterhelés arány Kiugróan magas jobb-bal

20 Rakszelvényt ellenőrző berendezés 17 db rakszelvény ellenőrző berendezés: jelzi a vasúti űrszelvényen túlnyúló, túlméretes rakományokat. Megelőzhetők alkalmazásukkal az űrszelvényhez közel eső létesítmények, pályatartozékok, a járművek rongálódása, az áruk sérülése, komoly káresemények, balesetek előzhetők meg. 20

Megelőzhetők alkalmazásukkal az űrszelvényhez közel eső létesítmények,

21 Rakszelvényt ellenőrző berendezés 21

22 Nyomkarima ellenőrző rendszer 7 db nyomkarima ellenőrző telepítésére kerül sor. Alkalmazásukkal a siklásveszély, a pályarongálódások, a sínfejben előforduló repedések, síntörések megelőzhetőek, 22

23 Nyomkarima ellenőrző rendszer 23

24 Áramszedő megfigyelő berendezések 5 db berendezés a felsővezetéki áramszedők állapotának ellenőrzésére Cél: a hibás vezetékek, áramszedők időbeni észlelése. A pálya karbantartási munkák egyszerűsíthetők, komoly károsodások, a hibák miatti vasúti közlekedés kiesései, a vezetékszakadásból adódó balesetek megelőzhetők. 24

25 Telepített járműdiagnosztikai eszközök Telepített járműdiagnosztikai eszközök beszerzése június 23-án leszerződve, kivitelezés megkezdődött Hőnfutásjelzők: VAMAV Kft. Tengelyterhelés mérők: Evopro kft. Többi berendezés: MER MEC Spa és az Evopro Kft. Telepítés tervezett ütemben halad, az első berendezések már idén üzembehelyezésre kerülnek 25

26 Videós Pályafelügyeleti Rendszer Célja: a vasúti pálya felépítményének ellenőrzése, rongálódások, szerkezeti hiányosságok feltárása 26

27 Videós Pályafelügyeleti Rendszer 27

28 Videós Pályafelügyeleti Rendszer VPR: az első tender eredménytelenül zárult. A beszerzést átdolgozott, egyszerűsített műszaki tartalommal újra kiírjuk. Az új műszaki tartalomnak megfelelően a jármű előzetes elvi típusengedélyét NKH kiadta. A tender felhívás mai napon feladásra került. A mérőberendezés tender kiírása véglegesítés alatt van. 28

29 KÖSZÖNÖM MEGTISZTELŐ FIGYELMÜKET! TEXT
