1 - 1 - Hardver Számítógép típusok: Szuperszámítógép egyedi célszámítógép (időjárás előrejelzések, nukleáris robbantás szimulálása) Mainframe nagy mennyiségű adatfeldolgozáshoz, több terminálos, a feldolgozás a központi gépen történik. Egyszerre sok program fut. Gyors, drága. Nagyvállalatok használják. Miniszámítógép kis és középvállalatokban, max felhasználót szolgál ki. Asztali személyi számítógép egyszerre egy felhasználó. Otthon, vállalatban. Hálózati szg A szerver erőforrásait veszi igénybe, minimális a memória, processzor és háttértároló igénye. Hordozható szg LCD vagy TFT monitorral drágábbak, de hordozhatóak Palmtop kézi szg PDA, mobil telefon telefon, fax, hálózat, számítógépes szolgáltatások A PC fő részei A számítógép legfontosabb feladata: az adatok továbbítása, fogadása, feldolgozása és tárolása. Az adatok továbbítása az output (kimeneti) egységek feladata, az adatok fogadását az input (bemeneti) egységek végzik, az adatokat a központi egység (processzor, memória, stb.) dolgozza fel, a tárolás pedig a háttértárakon történik: Teljesítményét a CPU, belső busz sebessége, RAM mérete, típusa, winchester sebessége, kapacitása határozza meg. Az alaplap A számítógép működéséhez elengedhetetlen áramkörök: közös áramköri lapon. Az áramkörök közel vannak egymáshoz: így nagy a kommunikációs gyorsaság mikroprocesszor memória I/O csatorna), ahová a külső egységek vezérlő kártyáit lehet csatlakoztatni. az összes vezérlő elektronika. BIOS(Basic Input-Output System) - Egy vagy több olvasható memória, ami(k) alapvető rutinokkal van felszerelve. A BIOS feladata, hogy kapcsolatot tartson a hardver és az operációs rendszer között. A BIOS-t az alaplap gyártója készíti el és égeti bele az alaplapba. Mivel a BIOS csak olvasható memória, ezért nem lehet tartalmát megváltoztatni. CPU központi vezérlő egység Central Processing Unit - processzor Vezérlő egység a program dekódolása és végrehajtása Aritmetikai és Logikai egység számítási és logikai műveleteket Regiszterek átmeneti tárolóhelyek (gyorsabb elérésű, mint a RAM)

2 - 2 - Processzorok Mennyi és milyen összetett utasítások végrehajtása alapján CISC processzor: minél többféle összetett utasítást tudjon végrehajtani, megkönnyítve a programozást. RISC processzor: csak a legalapvetőbb utasításokat képesek végrehajtani, azokat viszont igen gyorsan. (Azonos az utasítások ideje, és sok regiszter t használ) A gyakorlati tapasztalatok is azt bizonyítják, hogy a RISC processzorok gyorsabban képesek futtatni a programokat. Intel - CISC szuperskalár - Egy órajelciklus alatt sok párhuzamos feldolgozó csatorna esetén több mint egy utasítást hajt végre Co-processzor: társprocesszor - Ezek az áramkörök a CPU közreműködése nélkül, azzal párhuzamosan hajtanak végre bizonyos műveleteket, amíg az más feladatot lát el. Leggyakoribb típusaik a videó-megjelenítõ és matematikai társprocesszorok. Általában csak kevés, nagy számítási igényű (például tervező, képfeldolgozó stb.) programokban használják ki. Kevés, egyszerű számolást igénylő feladatok esetén nem lehet velük jelentős sebességnövekedést elérni. A mikroprocesszorok fejlődése csak a 4. generációtól legelső 4 bites volt Az első tömegesen elterjedt 8 bites (Commodore) Azóta a processzorok bithossza 16, 32 és 64 bitre nőtt. Intel az első jelentős µp (még négybites utasításokkal és adatokkal dolgozott) 8085 : 8 bites 2db adatsín. A 8085-t alkalmazták először PC-kben : 16 bites proc., ez az első, amely igazán nagy teljesítményű személyi szg. készítésére volt alkalmas : 99%-ban azonos a 8086-tal, de ezeknek a külső adatsínje csak 8, a belső 16 bites. A teljesítménye így csökkent. Az XT proc.-a volt. 286 : kívül-belül 16 bites adatsínű, az AT (advanced technology) központi egysége. 386 : első 32 bites proc. -SX: kívül 16, belül 32 bites adatsín -DX: kívül-belül 32 bites adatsín 486 : nem igazán nagy változás a 386-hoz képest -SX: kívül-belül 32 bites adatsín, nincs ráintegrálva az aritmetikai coproc. A proc. külső-belső órajele azonos. Egyes utasítások kizárólag a belső regiszterekben hajtódnak végre. -DX2: Duplázza a működési sebességet a belső műveleteknél a külsőhöz képest. -DX4: Háromszorozza a működési sebességet a belső műveleteknél a külsőhöz képest. Eddig a külső órajel volt a referencia, de a DX2-tôl a belsőt adják meg. Pentium felépítése CPISP proceszor: a CISC és a RISC keveréke, van neki egy RISC magja már. Sin: Címsín 32 bit Belső adatain 64 bit Kódcache: 256 bit szélességben lehet közvetlenül átvinni az adatokat egy pufferben, az utasítás dekodolóhoz. A rövidebb utasítások egy lépésben végrehajtódnak Adat cache: 32 bites Utasítás dekódoló egység: dekódolja az utasítást, ez alapján eldönti, hogy a RISC magnak, vagy a korábbi 486-nak szóló CISC-nek szóló utasítás. Utasítás készlet a 486-hoz képest nem nagyon változott, de RISC utasítások jelentek meg processzor sebességét növeli P6 (Pentium Pro) 30 %-kal gyorsabb a pentiumhoz képest. Rátették a másod szintű cachet is a szilícium lapkára (eddig az alaplapon volt) Tovább fejlesztette a párhuzamos belső adat csatornás feldolgozást CRISP proceszor ez is teljes kompatibilitás a 486-sal. Szuperskalár architektúra. Dinamikus utasítás végrehajtó egység: előre elemzi az utasításokat és, ha külső regiszterre várakozások következnek be, megnézi, hogy mi az amit előre lehet hozni a következő utasításból Kiszámítja, optimalizálja a megadott műveletek optimalizálás sorrendjét (pentium: elő optimalizálás) Kétszintű cache rendszer: nagyobb találatarány Megtartották a 64 bites adatsínt, a címsínt 36 bitre növelték 32-ről 64 GB címezhető vele.

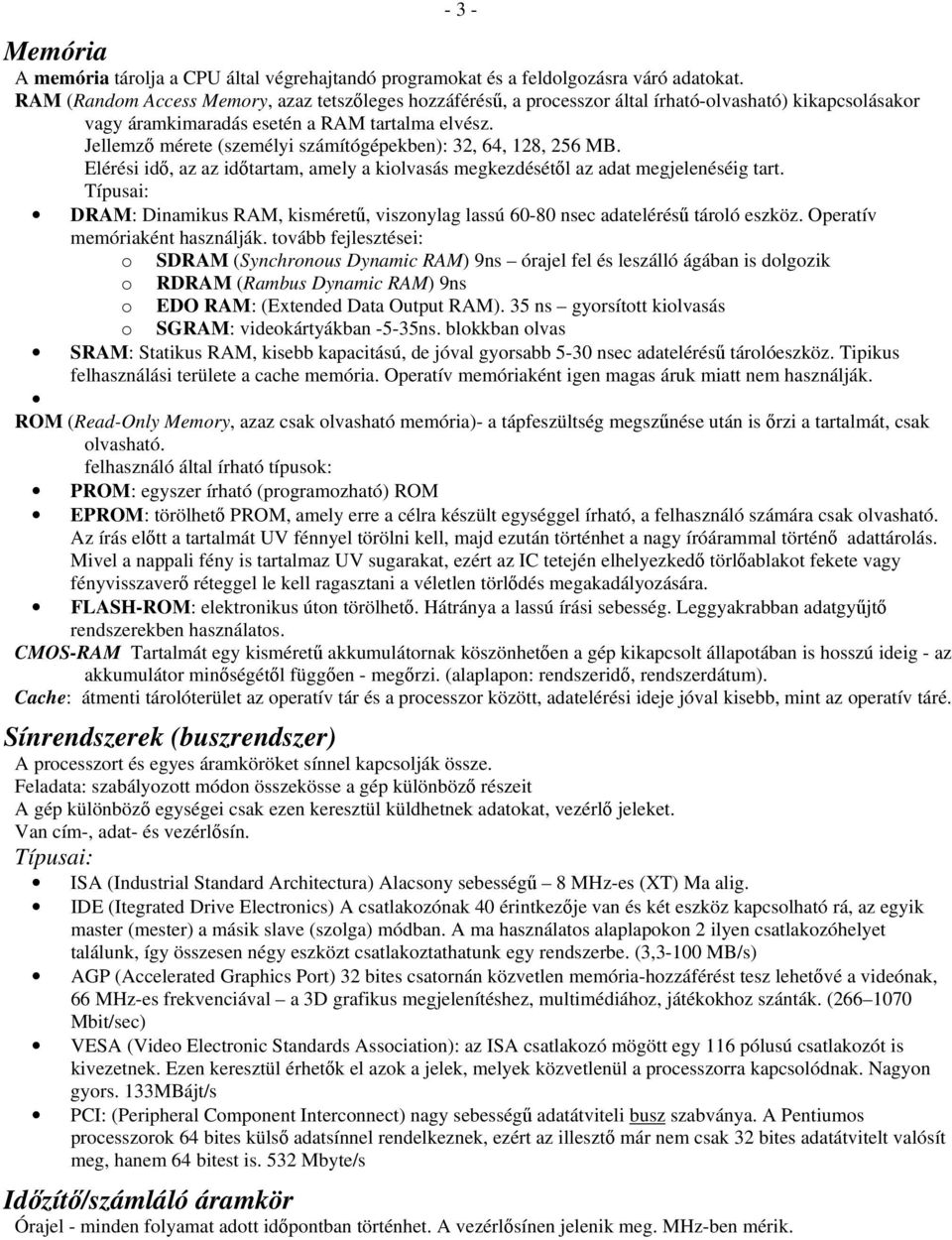

3 - 3 - Memória A memória tárolja a CPU által végrehajtandó programokat és a feldolgozásra váró adatokat. RAM (Random Access Memory, azaz tetszőleges hozzáférésű, a processzor által írható-olvasható) kikapcsolásakor vagy áramkimaradás esetén a RAM tartalma elvész. Jellemző mérete (személyi számítógépekben): 32, 64, 128, 256 MB. Elérési idő, az az időtartam, amely a kiolvasás megkezdésétől az adat megjelenéséig tart. Típusai: DRAM: Dinamikus RAM, kisméretű, viszonylag lassú nsec adatelérésű tároló eszköz. Operatív memóriaként használják. tovább fejlesztései: o SDRAM (Synchronous Dynamic RAM) 9ns órajel fel és leszálló ágában is dolgozik o RDRAM (Rambus Dynamic RAM) 9ns o EDO RAM: (Extended Data Output RAM). 35 ns gyorsított kiolvasás o SGRAM: videokártyákban -5-35ns. blokkban olvas SRAM: Statikus RAM, kisebb kapacitású, de jóval gyorsabb 5-30 nsec adatelérésű tárolóeszköz. Tipikus felhasználási területe a cache memória. Operatív memóriaként igen magas áruk miatt nem használják. ROM (Read-Only Memory, azaz csak olvasható memória)- a tápfeszültség megszűnése után is őrzi a tartalmát, csak olvasható. felhasználó által írható típusok: PROM: egyszer írható (programozható) ROM EPROM: törölhető PROM, amely erre a célra készült egységgel írható, a felhasználó számára csak olvasható. Az írás előtt a tartalmát UV fénnyel törölni kell, majd ezután történhet a nagy íróárammal történő adattárolás. Mivel a nappali fény is tartalmaz UV sugarakat, ezért az IC tetején elhelyezkedő törlőablakot fekete vagy fényvisszaverő réteggel le kell ragasztani a véletlen törlődés megakadályozására. FLASH-ROM: elektronikus úton törölhető. Hátránya a lassú írási sebesség. Leggyakrabban adatgyűjtő rendszerekben használatos. CMOS-RAM Tartalmát egy kisméretű akkumulátornak köszönhetően a gép kikapcsolt állapotában is hosszú ideig - az akkumulátor minőségétől függően - megőrzi. (alaplapon: rendszeridő, rendszerdátum). Cache: átmenti tárolóterület az operatív tár és a processzor között, adatelérési ideje jóval kisebb, mint az operatív táré. Sínrendszerek (buszrendszer) A processzort és egyes áramköröket sínnel kapcsolják össze. Feladata: szabályozott módon összekösse a gép különböző részeit A gép különböző egységei csak ezen keresztül küldhetnek adatokat, vezérlő jeleket. Van cím-, adat- és vezérlősín. Típusai: ISA (Industrial Standard Architectura) Alacsony sebességű 8 MHz-es (XT) Ma alig. IDE (Itegrated Drive Electronics) A csatlakozónak 40 érintkezője van és két eszköz kapcsolható rá, az egyik master (mester) a másik slave (szolga) módban. A ma használatos alaplapokon 2 ilyen csatlakozóhelyet találunk, így összesen négy eszközt csatlakoztathatunk egy rendszerbe. (3,3-100 MB/s) AGP (Accelerated Graphics Port) 32 bites csatornán közvetlen memória-hozzáférést tesz lehetővé a videónak, 66 MHz-es frekvenciával a 3D grafikus megjelenítéshez, multimédiához, játékokhoz szánták. ( Mbit/sec) VESA (Video Electronic Standards Association): az ISA csatlakozó mögött egy 116 pólusú csatlakozót is kivezetnek. Ezen keresztül érhetők el azok a jelek, melyek közvetlenül a processzorra kapcsolódnak. Nagyon gyors. 133MBájt/s PCI: (Peripheral Component Interconnect) nagy sebességű adatátviteli busz szabványa. A Pentiumos processzorok 64 bites külső adatsínnel rendelkeznek, ezért az illesztő már nem csak 32 bites adatátvitelt valósít meg, hanem 64 bitest is. 532 Mbyte/s Időzítő/számláló áramkör Órajel - minden folyamat adott időpontban történhet. A vezérlősínen jelenik meg. MHz-ben mérik.

4 - 4 - Háttértárolók Mágneses háttértárolók streamer mágnesszalagos, kapacitása MB, de létezik 8 GB mint a közönséges magnetofon: a jeleket analóg vagy digitális módon rögzíti, sorosan érhető el az adat (archiválásra) Lemezes: - a lemezt középpontja körül villanymotor forgatja, az író-olvasó fej sugárirányban mozog. A lemez felületét jól mágnesezhető réteg borítja. Az információ (bitek sorozata) a lemezen mágneses jelek formájában jelenik meg, amely sok éven át megőrizhető. Fozikai felépítésük: A bitsorozatok a lemez felületén kialakított koncentrikus körök mentén helyezkednek el. Ezeket a köröket sávoknak nevezzük (track) Minden sáv szektorokra van felosztva. A szektor az az egység, amely önállóan írható és olvasható. Az egymás felett elhelyezkedő, s így az író-olvasó fejek elmozdulása nélkül elérhető sávok összessége cilinder. Egy új, eddig még nem használt lemezen a sávokat nekünk kell kialakítani a számítógéppel, melyet formattálásnak nevezünk. Ugyanazon a sávon levő két vagy több olyan szektort, amelyet az operációs rendszer együttesen kezel klaszternak nevezzük. Sávsűrűség: Egy Inch-re jutó sávok száma (TPI = Track per inch). winchester -adathordozó fémből - floppy - adathordozó műanyagból (SS szimpla, DS dupla oldal) DD (dupla sűrűségű = 48 TPI ) és HD (nagy sűrűségű = 96 TPI) ED (extra sűrűségű=192 TPI) 3 ½ col 5 ¼ col DS DD DS HD sáv 18 szektor DS ED koncentrikus sávok első sáv legbelül - egy szektor 512 byte - 2 oldal 80 sáv 18 szektor Lemez logikai felépítése FAT - FAT16-ot is csak 512 MB-nál kisebb partícióknál, felette FAT32. Logikai blokk (klaszter) - mérete a lemez méretétől és típusától függ. A klaszterek meg vannak számozva, ezzel a számmal lehet rájuk hivatkozni. A katalógus tartalmazza a file-ok adatait: név, méret, attributumok, utolsó módosítás dátuma és az első klaszter száma. FAT (File Allocation Table, Fájl Leíró Tábla) minden bejegyzése egy kalszternek felel meg, tartalmazza, hogy melyik klaszteren található a fájl folytatása. NTFS gyorsabb, kisebb helyen tárolja a file-okat, titkosítás, lemez adatvédelme is jobb. Optikai háttértárolók Optikai elven működik 1980-ban a Sony és a Philips cég közös fejlesztés után a CD (Compact Disk) A lemez átmérője 8 cm vagy 12 cm, vastagsága 1 mm. A 8 cm átmérőjű CD-ROM maximális tárolókapacitása 184 MB, míg a 12 cm átmérőjűé MB-ig terjed. A CD-k műanyagba ágyazott adathordozó rétegen digitálisan tárolják az adatokat. A lemezen az információ körkörösen, apró bemélyedések formájában van rögzítve. A CD-ROM olvasásakor a CD olvasó lézersugár segítségével, a visszaverődő fény alapján érzékeli az adathordozó rétegen található bemélyedéseket. Mivel az információt lézersugár olvassa ki, ezért a lemez nincs kitéve komoly fizikai igénybevételnek. A CD olvasók adatátviteli sebességét az audio CD olvasó sebességének többszörösével mérik. Így pl. a 40- szeres CD olvasó elméleti maximális adatátviteli sebessége 40 x 150 KB/s, azt jelenti, hogy másodpercenként 6 MB átvitelére képes, azaz a teljes lemez végigolvasása alig 2 percig tartana. Sajnos a valóságban, a pozicionálások miatt a lemezen tárolt fájlok és könyvtárak számától függően ez az idő az előbbinek többszöröse is lehet.

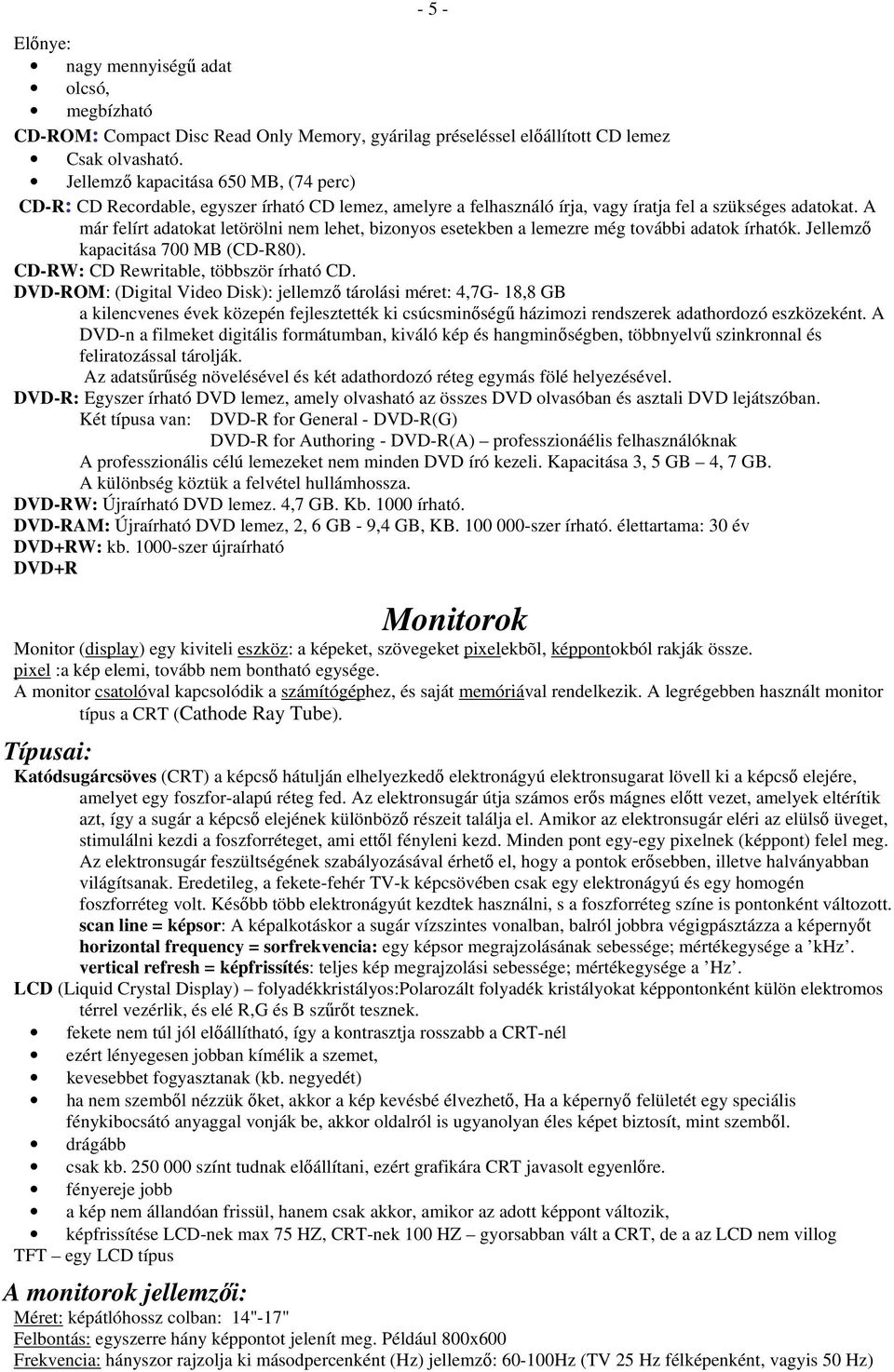

5 - 5 - Előnye: nagy mennyiségű adat olcsó, megbízható CD-ROM: Compact Disc Read Only Memory, gyárilag préseléssel előállított CD lemez Csak olvasható. Jellemző kapacitása 650 MB, (74 perc) CD-R: CD Recordable, egyszer írható CD lemez, amelyre a felhasználó írja, vagy íratja fel a szükséges adatokat. A már felírt adatokat letörölni nem lehet, bizonyos esetekben a lemezre még további adatok írhatók. Jellemző kapacitása 700 MB (CD-R80). CD-RW: CD Rewritable, többször írható CD. DVD-ROM: (Digital Video Disk): jellemző tárolási méret: 4,7G- 18,8 GB a kilencvenes évek közepén fejlesztették ki csúcsminőségű házimozi rendszerek adathordozó eszközeként. A DVD-n a filmeket digitális formátumban, kiváló kép és hangminőségben, többnyelvű szinkronnal és feliratozással tárolják. Az adatsűrűség növelésével és két adathordozó réteg egymás fölé helyezésével. DVD-R: Egyszer írható DVD lemez, amely olvasható az összes DVD olvasóban és asztali DVD lejátszóban. Két típusa van: DVD-R for General - DVD-R(G) DVD-R for Authoring - DVD-R(A) professzionáélis felhasználóknak A professzionális célú lemezeket nem minden DVD író kezeli. Kapacitása 3, 5 GB 4, 7 GB. A különbség köztük a felvétel hullámhossza. DVD-RW: Újraírható DVD lemez. 4,7 GB. Kb írható. DVD-RAM: Újraírható DVD lemez, 2, 6 GB - 9,4 GB, KB szer írható. élettartama: 30 év DVD+RW: kb szer újraírható DVD+R Monitorok Monitor (display) egy kiviteli eszköz: a képeket, szövegeket pixelekbõl, képpontokból rakják össze. pixel :a kép elemi, tovább nem bontható egysége. A monitor csatolóval kapcsolódik a számítógéphez, és saját memóriával rendelkezik. A legrégebben használt monitor típus a CRT (Cathode Ray Tube). Típusai: Katódsugárcsöves (CRT) a képcső hátulján elhelyezkedő elektronágyú elektronsugarat lövell ki a képcső elejére, amelyet egy foszfor-alapú réteg fed. Az elektronsugár útja számos erős mágnes előtt vezet, amelyek eltérítik azt, így a sugár a képcső elejének különböző részeit találja el. Amikor az elektronsugár eléri az elülső üveget, stimulálni kezdi a foszforréteget, ami ettől fényleni kezd. Minden pont egy-egy pixelnek (képpont) felel meg. Az elektronsugár feszültségének szabályozásával érhető el, hogy a pontok erősebben, illetve halványabban világítsanak. Eredetileg, a fekete-fehér TV-k képcsövében csak egy elektronágyú és egy homogén foszforréteg volt. Később több elektronágyút kezdtek használni, s a foszforréteg színe is pontonként változott. scan line = képsor: A képalkotáskor a sugár vízszintes vonalban, balról jobbra végigpásztázza a képernyőt horizontal frequency = sorfrekvencia: egy képsor megrajzolásának sebessége; mértékegysége a khz. vertical refresh = képfrissítés: teljes kép megrajzolási sebessége; mértékegysége a Hz. LCD (Liquid Crystal Display) folyadékkristályos:polarozált folyadék kristályokat képpontonként külön elektromos térrel vezérlik, és elé R,G és B szűrőt tesznek. fekete nem túl jól előállítható, így a kontrasztja rosszabb a CRT-nél ezért lényegesen jobban kímélik a szemet, kevesebbet fogyasztanak (kb. negyedét) ha nem szemből nézzük őket, akkor a kép kevésbé élvezhető, Ha a képernyő felületét egy speciális fénykibocsátó anyaggal vonják be, akkor oldalról is ugyanolyan éles képet biztosít, mint szemből. drágább csak kb színt tudnak előállítani, ezért grafikára CRT javasolt egyenlőre. fényereje jobb a kép nem állandóan frissül, hanem csak akkor, amikor az adott képpont változik, képfrissítése LCD-nek max 75 HZ, CRT-nek 100 HZ gyorsabban vált a CRT, de a az LCD nem villog TFT egy LCD típus A monitorok jellemzői: Méret: képátlóhossz colban: 14"-17" Felbontás: egyszerre hány képpontot jelenít meg. Például 800x600 Frekvencia: hányszor rajzolja ki másodpercenként (Hz) jellemző: Hz (TV 25 Hz félképenként, vagyis 50 Hz)

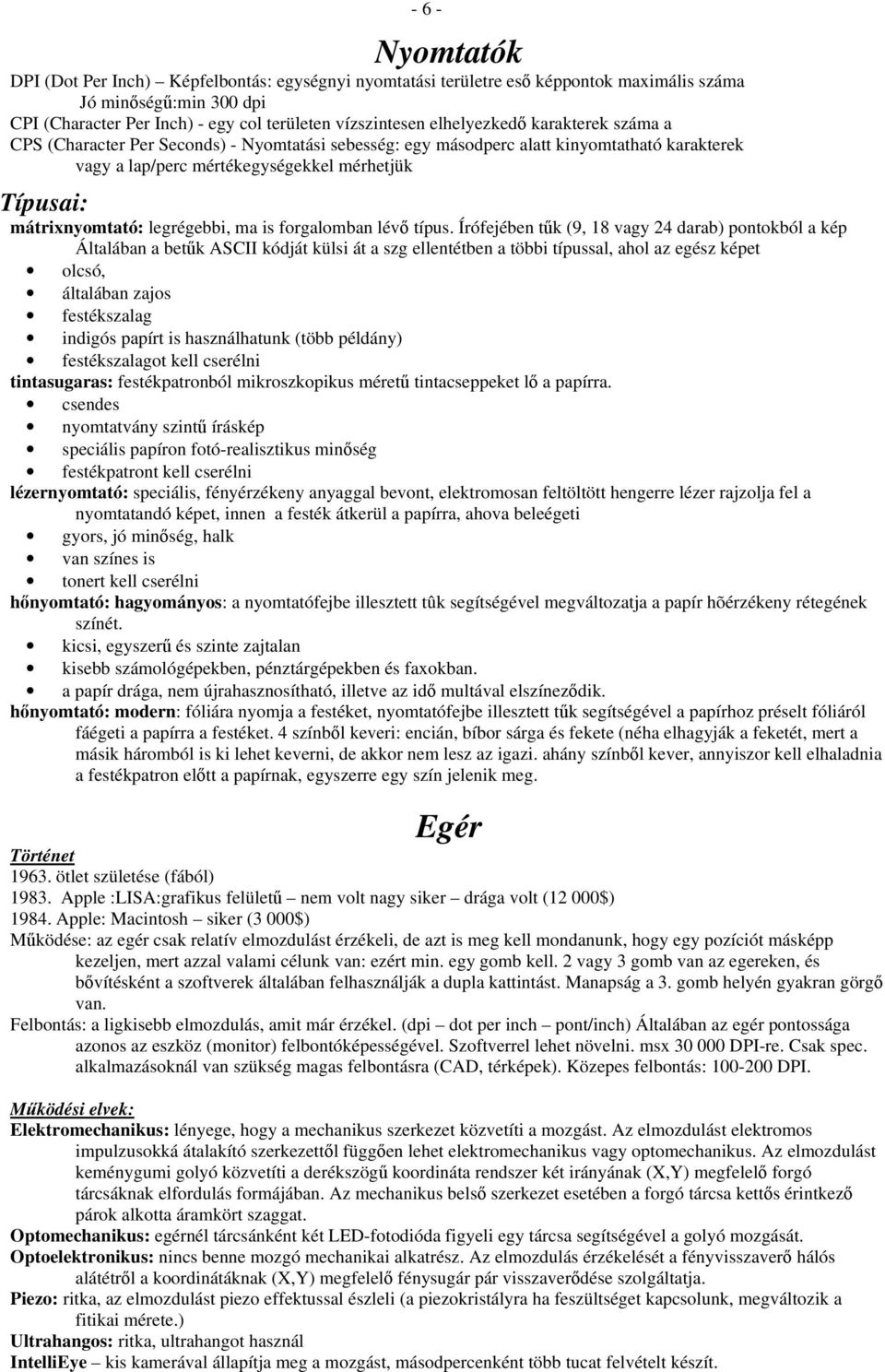

6 - 6 - Nyomtatók DPI (Dot Per Inch) Képfelbontás: egységnyi nyomtatási területre eső képpontok maximális száma Jó minőségű:min 300 dpi CPI (Character Per Inch) - egy col területen vízszintesen elhelyezkedő karakterek száma a CPS (Character Per Seconds) - Nyomtatási sebesség: egy másodperc alatt kinyomtatható karakterek vagy a lap/perc mértékegységekkel mérhetjük Típusai: mátrixnyomtató: legrégebbi, ma is forgalomban lévő típus. Írófejében tűk (9, 18 vagy 24 darab) pontokból a kép Általában a betűk ASCII kódját külsi át a szg ellentétben a többi típussal, ahol az egész képet olcsó, általában zajos festékszalag indigós papírt is használhatunk (több példány) festékszalagot kell cserélni tintasugaras: festékpatronból mikroszkopikus méretű tintacseppeket lő a papírra. csendes nyomtatvány szintű íráskép speciális papíron fotó-realisztikus minőség festékpatront kell cserélni lézernyomtató: speciális, fényérzékeny anyaggal bevont, elektromosan feltöltött hengerre lézer rajzolja fel a nyomtatandó képet, innen a festék átkerül a papírra, ahova beleégeti gyors, jó minőség, halk van színes is tonert kell cserélni hőnyomtató: hagyományos: a nyomtatófejbe illesztett tûk segítségével megváltozatja a papír hõérzékeny rétegének színét. kicsi, egyszerű és szinte zajtalan kisebb számológépekben, pénztárgépekben és faxokban. a papír drága, nem újrahasznosítható, illetve az idő multával elszíneződik. hőnyomtató: modern: fóliára nyomja a festéket, nyomtatófejbe illesztett tűk segítségével a papírhoz préselt fóliáról fáégeti a papírra a festéket. 4 színből keveri: encián, bíbor sárga és fekete (néha elhagyják a feketét, mert a másik háromból is ki lehet keverni, de akkor nem lesz az igazi. ahány színből kever, annyiszor kell elhaladnia a festékpatron előtt a papírnak, egyszerre egy szín jelenik meg. Egér Történet ötlet születése (fából) Apple :LISA:grafikus felületű nem volt nagy siker drága volt (12 000$) Apple: Macintosh siker (3 000$) Működése: az egér csak relatív elmozdulást érzékeli, de azt is meg kell mondanunk, hogy egy pozíciót másképp kezeljen, mert azzal valami célunk van: ezért min. egy gomb kell. 2 vagy 3 gomb van az egereken, és bővítésként a szoftverek általában felhasználják a dupla kattintást. Manapság a 3. gomb helyén gyakran görgő van. Felbontás: a ligkisebb elmozdulás, amit már érzékel. (dpi dot per inch pont/inch) Általában az egér pontossága azonos az eszköz (monitor) felbontóképességével. Szoftverrel lehet növelni. msx DPI-re. Csak spec. alkalmazásoknál van szükség magas felbontásra (CAD, térképek). Közepes felbontás: DPI. Működési elvek: Elektromechanikus: lényege, hogy a mechanikus szerkezet közvetíti a mozgást. Az elmozdulást elektromos impulzusokká átalakító szerkezettől függően lehet elektromechanikus vagy optomechanikus. Az elmozdulást keménygumi golyó közvetíti a derékszögű koordináta rendszer két irányának (X,Y) megfelelő forgó tárcsáknak elfordulás formájában. Az mechanikus belső szerkezet esetében a forgó tárcsa kettős érintkező párok alkotta áramkört szaggat. Optomechanikus: egérnél tárcsánként két LED-fotodióda figyeli egy tárcsa segítségével a golyó mozgását. Optoelektronikus: nincs benne mozgó mechanikai alkatrész. Az elmozdulás érzékelését a fényvisszaverő hálós alátétről a koordinátáknak (X,Y) megfelelő fénysugár pár visszaverődése szolgáltatja. Piezo: ritka, az elmozdulást piezo effektussal észleli (a piezokristályra ha feszültséget kapcsolunk, megváltozik a fitikai mérete.) Ultrahangos: ritka, ultrahangot használ IntelliEye kis kamerával állapítja meg a mozgást, másodpercenként több tucat felvételt készít.

7 - 7 - Csatlakozásuk: Bővítőkártyás bővítő buszrendszerre csatlakoztatott kártyával - kezdetben RS232 soros vonalra kapcsolhatók COM1 vagy COM2 portra aszinkon adatátvitellel - régebben PS/2 csatlakozóval egerekhez, billentyűzetekhez. Az egereké zöld, a billentyűzeteké lila színű. DIN infravörös kábelnélküli kis távolságra rádiófrekvenciás kábelnélküli USB A hanyattegér (trackball) Egy hanyatt fordított egér, melynek mi magunk forgatjuk a golyóját. A gombok a golyó mellett kapnak helyet. Főleg hordozható számítógépeknél használják. Legtöbbször már eleve be vannak építve a gépbe, de lehet őket kapni önálló egységként is. Előnye, hogy kevesebb hely kell az irányításához és mozgatása kisebb megterhelést jelent a csuklónk számára (optomechanikus) Vezetékes és vezeték nélküli adatátvitel Csavart érpár vagy más néven sodrott érpár (UTP): két szigetelt, egymásra spirálisan felcsavart rézvezeték. Ha ezt a sodrott érpárat kívülrõl egy árnyékoló fémszövet burok is körbeveszi: árnyékolt sodrott érpárról (STP). A csavarás a két ér egymásra hatását küszöböli ki, jelkisugárzás nem lép fel. Általában több csavart érpárt fognak össze közös védõburkolatban. A sodrás biztosítja, hogy a szomszédos vezeték-párok jelei ne hassanak egymásra (ne legyen interferencia). Az épületekben lévõ telefon hálózatoknál csavart érpárokat használnak Mbit/s adatátviteli sebesség Koaxiális kábel: alapsávú koaxiális kábel: digitális jelátvitelre alkalmaznak (max. adatátviteli sebessége 100 Mbit /sec 1 Km-es szakaszon) Csatlakozásra BNC dugókat használnak: szélessávú koaxiális kábel analóg átvitelre

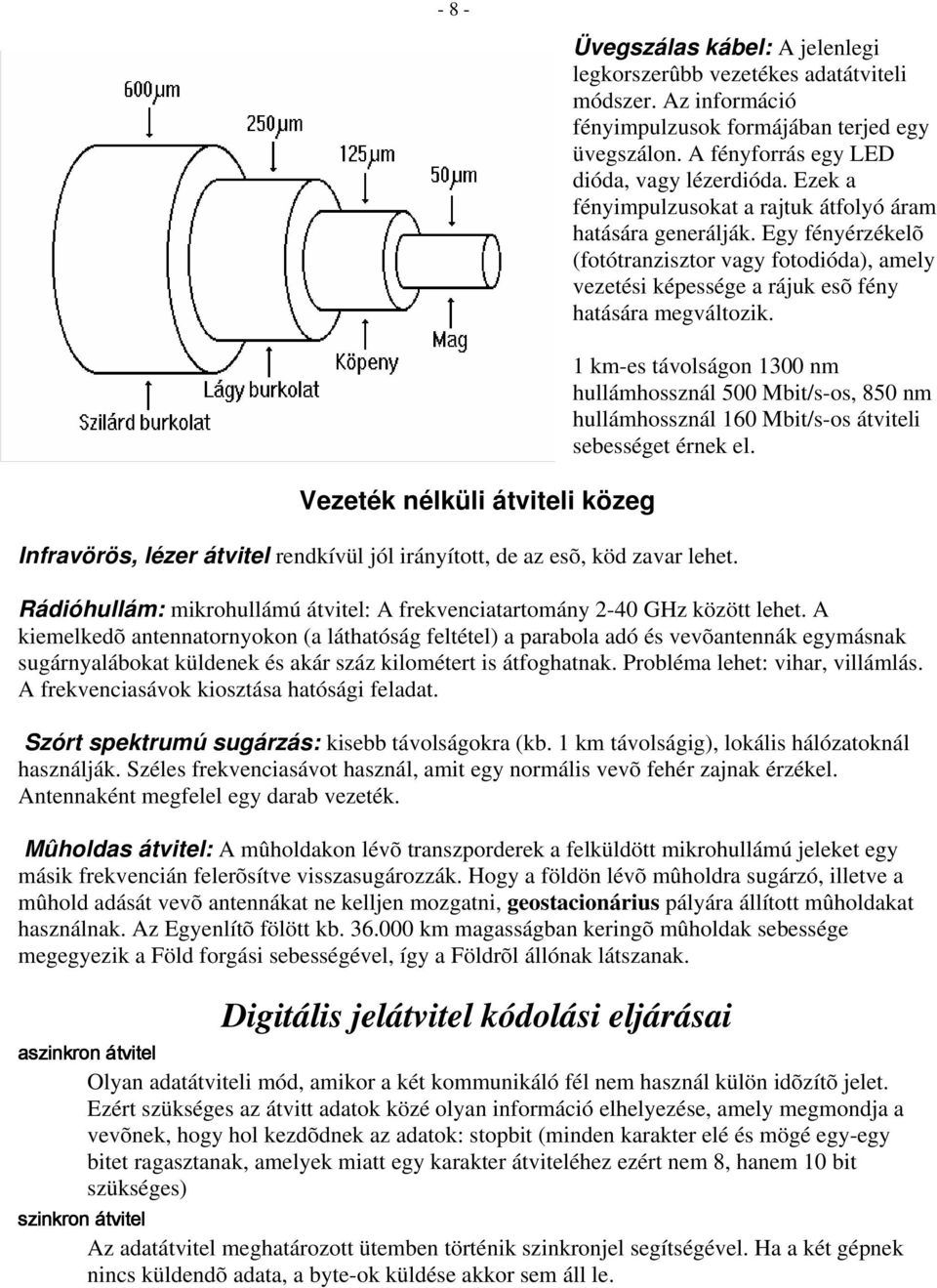

8 - 8 - Üvegszálas kábel: A jelenlegi legkorszerûbb vezetékes adatátviteli módszer. Az információ fényimpulzusok formájában terjed egy üvegszálon. A fényforrás egy LED dióda, vagy lézerdióda. Ezek a fényimpulzusokat a rajtuk átfolyó áram hatására generálják. Egy fényérzékelõ (fotótranzisztor vagy fotodióda), amely vezetési képessége a rájuk esõ fény hatására megváltozik. Vezeték nélküli átviteli közeg Infravörös, lézer átvitel rendkívül jól irányított, de az esõ, köd zavar lehet. 1 km-es távolságon 1300 nm hullámhossznál 500 Mbit/s-os, 850 nm hullámhossznál 160 Mbit/s-os átviteli sebességet érnek el. Rádióhullám: mikrohullámú átvitel: A frekvenciatartomány 2-40 GHz között lehet. A kiemelkedõ antennatornyokon (a láthatóság feltétel) a parabola adó és vevõantennák egymásnak sugárnyalábokat küldenek és akár száz kilométert is átfoghatnak. Probléma lehet: vihar, villámlás. A frekvenciasávok kiosztása hatósági feladat. Szórt spektrumú sugárzás: kisebb távolságokra (kb. 1 km távolságig), lokális hálózatoknál használják. Széles frekvenciasávot használ, amit egy normális vevõ fehér zajnak érzékel. Antennaként megfelel egy darab vezeték. Mûholdas átvitel: A mûholdakon lévõ transzporderek a felküldött mikrohullámú jeleket egy másik frekvencián felerõsítve visszasugározzák. Hogy a földön lévõ mûholdra sugárzó, illetve a mûhold adását vevõ antennákat ne kelljen mozgatni, geostacionárius pályára állított mûholdakat használnak. Az Egyenlítõ fölött kb km magasságban keringõ mûholdak sebessége megegyezik a Föld forgási sebességével, így a Földrõl állónak látszanak. Digitális jelátvitel kódolási eljárásai aszinkron n átvitel Olyan adatátviteli mód, amikor a két kommunikáló fél nem használ külön idõzítõ jelet. Ezért szükséges az átvitt adatok közé olyan információ elhelyezése, amely megmondja a vevõnek, hogy hol kezdõdnek az adatok: stopbit (minden karakter elé és mögé egy-egy bitet ragasztanak, amelyek miatt egy karakter átviteléhez ezért nem 8, hanem 10 bit szükséges) szinkron átvitel Az adatátvitel meghatározott ütemben történik szinkronjel segítségével. Ha a két gépnek nincs küldendõ adata, a byte-ok küldése akkor sem áll le.
