1 Használati útmutató Navodila za uporabo SZALAGCSISZOLÓ CSISZOLÓBAKKAL TRAČNI BRUSILNIK Z BRUSILNIM STOJALOM Magyar...02 Slovensko Eredeti használati útmutató Originalna navodila za uporabo 83271_Bandschleifer_Buch_HU_SI.indb :49:42

2 QR kódokkal gyorsan és egyszeruen célba érni ó Függetlenül attól, hogy termékinformációkra, cserealkatrészekre vagy tartozékokra van szüksége, vagy a gyártói garanciát vagy a szervizhelyszínek listáját szeretné megtekinteni vagy csak egy videó útmutatót nézne meg QR kódunkkal mindezt könnyen megteheti. Mi az a QR kód? A QR (Quick Response Gyors) kódok olyan grafikus kódok, amelyek egy okostelefon kamerával beolvashatók és amelyek pl. egy internet oldalra irányítják vagy elérhetoség adatokat tartalmaznak. Elonyei: Nem kell begépelni az internet oldal URL webcímét vagy az elérhetoség adatokat! Hogyan muködik? A QR kódok használatához olyan okostelefon szükséges, amely rendelkezik QR kód olvasóval és internetkapcsolattal is. A QR kód olvasót rendszerint ingyen letöltheti okostelefonja alkalmazásboltjából. Próbálja ki most Olvassa be okostelefonjával a következo QR kódot és tudjon meg többet a megvásárolt ALDI termékrol. A ALDI-szerviz oldala Minden itt megadott információ elérheto a ALDI-szerviz oldaláról is; amelyet a következo weboldalról érhet el: A QR kód olvasó használata során az internetkapcsolatért a szolgáltatójával fennálló szerzodés szerint fizetnie kell _Bandschleifer_Buch_HU_SI.indb :49:42

3 Tartalomjegyzék A csomag tartalma / Alkatrészek megnevezése...4 Általános tudnivalók...5 Olvassa el és őrizze meg a használati útmutatót...5 Jelmagyarázat...5 Biztonság...6 Rendeltetésszerű használat...6 Egyéb kockázatok...7 A csiszológép használatára vonatkozó kiegészítő biztonságtechnikai útmutató...10 Használat előtt...12 A csiszológép és a szállítási terjedelem ellenőrzése...12 A csiszológép felállítása és rögzítése...12 A szikravédő egység felszerelése...13 A szerszámtámaszték felszerelése...13 A csiszolótámaszték felszerelése...14 Használat...14 Hálózati csatlakozás...14 Be-és kikapcsolás...15 A csiszolókorong használata...15 A csiszolókorong kiválasztása és cseréje...16 A csiszolószalag használata...19 Szalagcsiszoló berendezés...19 Karbantartás, tisztítás, tárolás és szállítás...21 Karbantartás...21 Tisztítás...22 Tárolás...23 Szállítás...23 Hibaelhárítás Műszaki adatok Zajkibocsájtási értékek:...25 Ártalmatlanítás A csomagolás ártalmatlanítása...26 A csiszológép ártalmatlanítása...26 EK-megfelelőségi nyilatkozat _Bandschleifer_Buch_HU_SI.indb :49:42

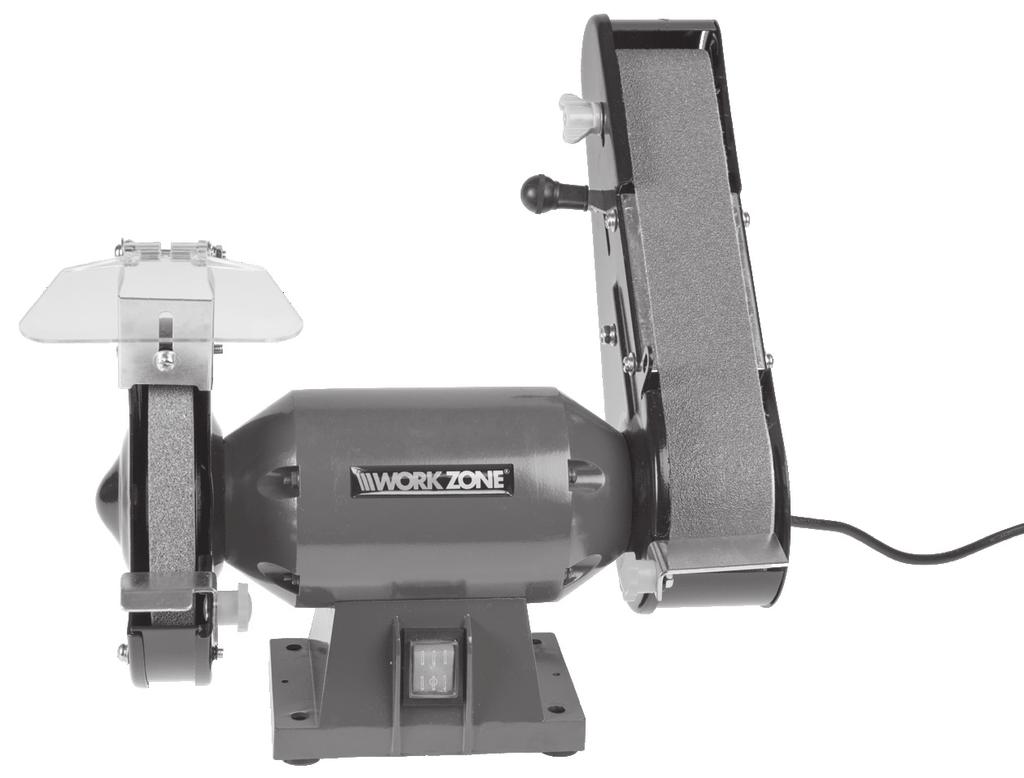

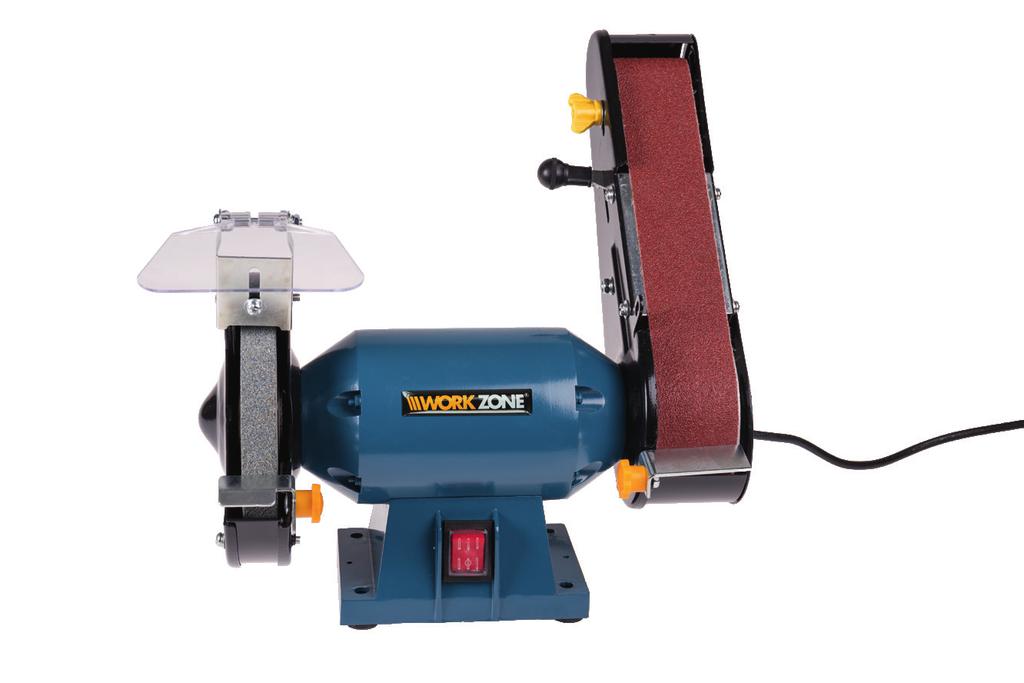

4 A csomag tartalma / Alkatrészek megnevezése A csomag tartalma / Alkatrészek megnevezése 1. Csiszolószalag 2. Szalagcsiszoló berendezés 3. Csiszolótámaszték rögzítési pontja 4. Csiszolótámaszték 5. Be/Ki kapcsoló 6. Csiszolókorong talapzatának szerelési lyukai, 4 db 7. Szerszámtámaszték 8. Csiszolókorong 9. Szikravédő egység 10. A befogó szerkezet leszorító karja 11. Szalagfutás állítócsavarja _Bandschleifer_Buch_HU_SI.indb :49:43

5 Általános tudnivalók Általános tudnivalók Olvassa el és őrizze meg a használati útmutatót Ez a használati utasítás ehhez a csiszolókonzollal rendelkező szalagcsiszoló géphez (a továbbiakban csiszológépnek nevezve ) tartozik. Fontos információkat tartalmaz a biztonsággal, használattal és ápolással kapcsolatban. Alaposan olvassa el a használati útmutatót, mielőtt a csiszológépet használatba veszi. Különösen ügyeljen a biztonsági útmutatásokra és figyelmeztetésekre. A használati útmutatóban foglalt utasítások figyelmen kívül hagyása súlyos sérülésekhez vagy a csiszológép meghibásodásához vezethet. Jelen használati útmutatót őrizze meg későbbi referencia gyanánt biztonságos helyen. Ha a csiszológépet harmadik fél részére átadja, mellékelje hozzá ezt a használati útmutatót. Jelmagyarázat Az alábbi szimbólumokat és jelzőszavakat a használati utasításban, a csiszológépen és a csomagoláson használják. VIGYÁZAT! VIGYÁZAT! MEGJEGYZÉS! Olyan veszélyhelyzetet jelöl, amely ha nem kerülik el, halált vagy súlyos sérülést eredményezhet. Olyan veszélyhelyzetet jelöl, amely ha nem kerülik el, kisebb vagy közepes sérülést eredményezhet. A lehetséges anyagi károkra figyelmeztet. Ez a szimbólum az összeszereléshez vagy a használathoz szükséges kiegészítő információkat tartalmazza. Az ezzel a szimbólummal megjelölt termékek megfelelnek az európai gazdasági területen érvényes közösségi előírásoknak. A TÜV-pecsét megerősíti, hogy a csiszológép biztonságos a rendeltetésszerű használat esetén. A GS szimbólum az ellenőrzött biztonságot jelöli. Az ilyen jelöléssel ellátott termékek megfelelnek a német termékbiztonsági törvény (ProdSG) előírásainak. Olvassa el a használati útmutatót _Bandschleifer_Buch_HU_SI.indb :49:46

6 Biztonság Viseljen védőszemüveget! I. érintésvédelmi osztályú készülék Biztonság Rendeltetésszerű használat A csiszológép magáncélú felhasználásra készült és az alábbi hobbi- és barkácscélokra használható: csiszoláshoz és szerszámok élesítéséhez, kisebb felületek csiszolásához barkácsterületen. A láncfűrész kizárólag a használati útmutatóban szereplő utasításoknak és biztonsági útmutatásoknak megfelelően használható. Minden további, ezt meghaladó használat tilos. Sem a gyártó, sem pedig a kereskedő nem felelős a csiszológép hibás használata miatt bekövetkező károkért, veszteségekért vagy sérülésekért. Helytelen használatnak minősül többek között: bármely az itt megadott rendeltetésszerű használaton túlmutató használat. A használati útmutatóban szereplő biztonsági, szerelési, használati, tisztítási és karbantartási utasítások figyelmen kívül hagyása. A csiszológép használatát érintő egészségügyi, biztonsági és baleset-megelőzési előírások figyelmen kívül hagyása. A csiszológéphez nem illeszkedő tartozékok és pótalkatrészek használata. A csiszológépen végzett változtatások. A túlzott használat. A csiszológépet használó vagy karbantartó személyeknek ismerniük kell ezeket az utasításokat és tisztában kell lenniük a lehetséges veszélyekkel. A csiszológépet csak illetékes személyek használhatják - kétség esetén kérje szakértő segítségét. A biztonsági, szerelési és használati útmutatásoknak a csiszológép használata során történő figyelmen kívül hagyása helytelen használatnak minősül. Valamennyi vonatkozó egészségügyi és biztonsági szabályt be kell tartani. Be kell tartani továbbá a vonatkozó regionális és helyi jogszabályt is. A csiszológépet nem szabad módosítani. Valamennyi elvégzett módosítás növeli a sérülések illetve az anyagi kár kockázatát _Bandschleifer_Buch_HU_SI.indb :49:46

7 Biztonság Egyéb kockázatok A rendeltetésszerű használat ellenére a nem nyilvánvaló maradék kockázatot nem lehet teljesen kizárni. A csiszológép típusából adódóan az alábbi veszélyek fordulhatnak elő: A forgó csiszolókorong nem lefedett területeinek érintéséből adódó sérülések Benyúlás a forgó csiszolókorongba (bőrsérülés) A munkadarab illetve annak részeinek visszacsapódása Halláskárosodás A fapor egészségre káros mértékű kibocsájtása zárt helyiségekben történő alkalmazáskor. Általános biztonsági útmutatások VIGYÁZAT! Elektromos szerszámok használatakor az áramütés, a sérülések. valamint a tűzesetek elkerülése érdekében vegye figyelembe az alábbi alapvető biztonsági figyelmeztetéseket. Kérjük, pontosan olvassa el ezt az útmutatót, mielőtt az elektromos szerszámot használatba venné, és őrizze meg az útmutatót. 1. Tartson rendet a munkavégzési területen. A rendetlen munkaterület balesetet okozhat. 2. Vegye figyelembe a környezeti hatásokat. Ne tegye ki eső hatásának az elektromos szerszámokat. Ne használja az elektromos szerszámokat nedves vagy vizes környezetben. Gondoskodjon a munkaterület megfelelő megvilágításáról. Ne használja az elektromos szerszámokat ott, ahol tűz- vagy robbanásveszély fenyeget. 3. Védekezzen az áramütés ellen. Kerülje el földelt alkatrészek testtel való érintkezését (pl. Csövek, radiátorok, elektromos tűzhelyek, hűtőberendezések) _Bandschleifer_Buch_HU_SI.indb :49:46

8 Biztonság 4. Másokat ne engedjen a közelbe. Ne hagyja, hogy más személyek, különösen gyermekek megérintsék az elektromos szerszámot, vagy a kábelt. Tartsa őket távol a munkaterületétől. 5. A nem használt szerszámot biztos helyen tárolja A használaton kívüli villamos szerszámokat száraz, magasan elhelyezkedő vagy zárt helyen tárolja, hogy gyermekek ne tudjanak hozzáférni. 6. Ne terhelje túl az elektromos szerszámot. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat az adott teljesítményterületen. 7. Használja a megfelelő elektromos szerszámot. Ne használjon gyenge teljesítményű gépet nehéz munkákhoz. Ne használja az elektromos szerszámot olyan célra, melyre nem megfelelő. Ne használja pl. a kézi körfűrészt faágak vagy fahasábok vágására. 8. Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszereket, mert ezekbe beleakadhatnak mozgó részek. A szabadban történő munkavégzés esetén tapadó talpú cipő viselése javasolt. Ha hosszú hajat hord, viseljen hajhálót. 9. Használjon védőfelszerelést. Viseljen védőszemüveget. Porképződéssel járó munkálatoknál viseljen légzésvédő maszkot. 10. Csatlakoztassa a porelszívó-berendezést. Ha a rendelkezésre állnak csatlakozók a porszívónak és a fogadó berendezésnek, bizonyosodjon meg arról, hogy csatlakoztatva és megfelelően használva vannak. 11. Ne használja a kábelt olyan célokra, melyekre nem való. Ne használja a kábelt a csatlakozó dugaszoló aljzatból történő kihúzására. Óvja a kábelt a hőtől, olajtól és éles peremektől. 12. Rögzítse a munkadarabot. Használjon befogó szerkezeteket vagy satut a munkadarab rögzítésére. Ezzel biztonságosabban lehet tartani, mint a kezével _Bandschleifer_Buch_HU_SI.indb :49:46

9 13. Kerülje a természetellenes testtartást. Álljon stabilan és minden esetben őrizze meg egyensúlyát. 14. Gondosan ápolja a szerszámokat. Tartsa a vágószerszámot éles és tiszta állapotban, hogy hatékonyan és biztonságosabban tudjon dolgozni. Kenéskor és szerszámcserekor kövesse az útmutatásokat. Biztonság Rendszeresen ellenőrizze az elektromos szerszám csatlakozókábelét, és ha megsérült, elismert szakemberrel javíttassa meg. Rendszeresen ellenőrizze a hosszabbító vezetékeket, és ha megsérültek, cserélje ki azokat. A fogantyúk legyenek szárazak, és mentesek olajtól, zsírtól. 15. Húzza ki a csatlakozó dugót a dugaszoló aljzatból. Ha nem használja az elektromos szerszámot, továbbá karbantartás előtt és szerszámcsere esetén, például fűrészlap, fúró vagy maró cseréjekor. 16. Ne hagyja a szerszámkulcsot bedugva. A bekapcsolás előtt ellenőrizze, hogy a kulcsok és a beállító szerszámok eltávolításra kerültek-e a szerszámból. 17. Kerülje a véletlen elindítást. Győződjön meg arról, hogy a gép elektromos hálózatra történő csatlakoztatásakor a kapcsoló ki van kapcsolva. 18. Kültéren használjon hosszabbító kábelt. Szabadban történő munkavégzéshez csak erre engedélyezett és megfelelő jelzéssel ellátott hosszabbító kábelt használjon. 19. Legyen figyelmes. Ügyeljen arra, amit csinál. Fogjon ésszel a munkához. Ne használja az elektromos szerszámot, ha dekoncentrált, fáradt, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. 20. Ellenőrizze az elektromos szerszám esetleges sérüléseit. Mielőtt tovább használja az elektromos szerszámot, gondosan ellenőrizze a védelmi berendezések, illetve a könnyű sérülést szenvedett alkatrészek rendeltetésszerű működését _Bandschleifer_Buch_HU_SI.indb :49:46

10 Biztonság Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak és hogy nem sérült-e valamelyik alkatrész. Minden alkatrésznek előírás szerint kell felszerelve lennie, a követelményeknek meg kell felelnie, hogy a szerszám üzembiztosan működjön. A sérült vagy hibás védelmi berendezések, kapcsolók és egyéb alkatrészek javítását vagy cseréjét csak megfelelően képzett szakszemélyzet vagy saját szervizműhelyünk végezheti. Ne használjon olyan elektromos szerszámot, ahol a kapcsolóval nem lehet a készüléket be- és kikapcsolni. 21. VIGYÁZAT! Eltérő szerszámok és tartozékok használata balesetveszélyt jelenthet Ön számára. 22. Az elektromos szerszám javítását villamos szakemberrel végeztesse. Ez az elektromos szerszám megfelel a vonatkozó biztonsági rendelkezéseknek. Javításokat csak villanyszerelő végezhet el, eredeti pótalkatrészek felhasználásával; ellenkező esetben a felhasználó balesetet szenvedhet. A csiszológép használatára vonatkozó kiegészítő biztonságtechnikai útmutató 1. Ügyeljen arra, hogy a csiszológép biztosan, szilárd talajon álljon. Ehhez a csiszológépet megfelelő munkafelületre állítsa. 2. Ügyeljen arra, hogy a szikravédő egység és a szerszámtámaszték helyesen van-e beállítva. Végezze el rendszeres időközönként a szikravédő egység és a szerszámtámaszték beállítását. A szikravédő lemez és a csiszolókorong illetve a szerszámtámaszték és a csiszolókorong közti távolságot a lehető legkisebb értéken kell tartani, az legfeljebb 2 mm lehet. 3. Ügyeljen arra, hogy a csiszológép üzeme során a csiszolókorong és a csiszolószalag mindig egyszerre fusson. Ügyeljen például arra, hogy a csiszolószalag használata során ne sérüljön a működő csiszolókorong. 4. A csiszolókoronghoz vagy a csiszolószalaghoz történő véletlen hozzárántás elkerülése érdekében: 5. - A csiszológép használata védőfedél nélkül nem megengedett _Bandschleifer_Buch_HU_SI.indb :49:46

11 Biztonság 6. Ne hagyja a csiszológépet felügyelet nélkül működni! Mindig kapcsolja ki a készüléket, és csak akkor hagyja magára, ha teljesen leállt. 7. FIGYELEM! A csiszolókorong és a csiszolószalag a kikapcsolást követően tovább működik. 8. Kizárólag olyan csiszolókorongot használjon, amelyekre a rányomtatott fordulatszám legalább akkora, mint a csiszológép típustábláján megadottal. 9. Semmi esetre se módosítsa vagy dolgozza át a csiszolókorongot. 10. Ne használjon sérült vagy deformálódott csiszolókorongot. 11. A csiszolókorongokat száraz, egyenletes hőmérsékletű helyen tárolja. 12. Ügyeljen arra, hogy a kültéren található aljzatok hibaáramkapcsolóval legyenek felszerelve. 13. Amennyiben a csiszológép csatlakozóvezetéke sérülést szenved, a veszélyek elkerülésének érdekében a kábelt a gyártónak vagy vevőszolgálatának vagy hasonlóan szakképzett személynek kell kicserélnie. 14. Kerülje el az ügyetlen kéz- és testhelyzeteket, amelyeknél hirtelen megcsúszás következtében egyik vagy mindkét keze a csiszolókorong vagy a csiszolószalag közelébe kerülhet. 15. Zajkibocsátás: Motorral hajtott készülékek használata esetén javasolt a fülvédő használata. 16. FIGYELEM! A csiszolókorong ill. csiszolószalag elakadása és/vagy a csiszolandó anyag megszorulása esetén azonnal kapcsolja ki a csiszológépet, húzza ki a hálózati csatlakozót és szüntesse meg az elakadást. Az ismételt üzembe helyezés előtt ellenőrizze a csiszolókorong és a csiszolószalag szabad forgását és esetleges sérüléseit. Sérülés esetén cserélje ki a csiszolókorongot ill. a csiszolószalagot. 17. Üzemmód: A csiszológépet 30 percnyi folyamatos használatot követően ki kell kapcsolni és hagyni kell szobahőmérsékletre lehűlni _Bandschleifer_Buch_HU_SI.indb :49:46

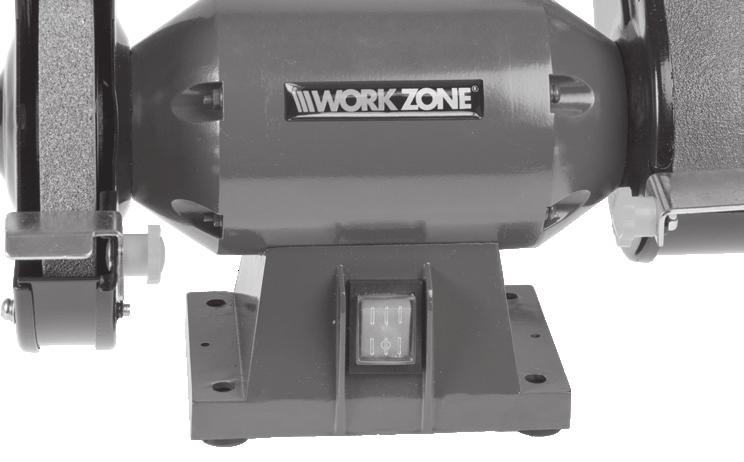

12 Használat előtt Használat előtt A csiszológép és a szállítási terjedelem ellenőrzése Emelje ki a csiszológépet két kézzel a csomagolásból. Helyezze a csiszológépet sima és stabil alapzatra, például egy munkapadra. Ellenőrizze, hogy a szállítási terjedelem teljes körű-e (lásd: A csomag tartalma / Alkatrészek megnevezése fejezet) Ellenőrizze, hogy a csiszológépen vagy annak alkatrészein láthatók-e sérülések. Ha igen, ne használja a csiszológépet. Forduljon a garanciajegyen szereplő, gyártó által megadott szervizek egyikéhez. A csiszológép felállítása és rögzítése Helyezze a csiszológépet sima és stabil alapzatra, például egy munkapadra. A felszerelés helyét úgy válassza meg, hogy a csiszológép szerszámtámasztéka 7 hozzávetőleg a könyök magasságában legyen. A csiszológép be-/kikapcsolójának 5 az Ön irányába kell mutatnia. Rögzítse a csiszolót megfelelő méretű rögzítőcsavarokkal vagy csapszegekkel, anyákkal és kellően nagy méretű alátétekkel. Ehhez használja a csiszológép talapzatán lévő szerelési lyukakat 6. A rezgések és az ezek keltette zajok minimálisra csökkentéséhez azt javasoljuk, hogy alkalmazzon gumi lábazatot és ezt egyszerűen fúrja át _Bandschleifer_Buch_HU_SI.indb :49:46

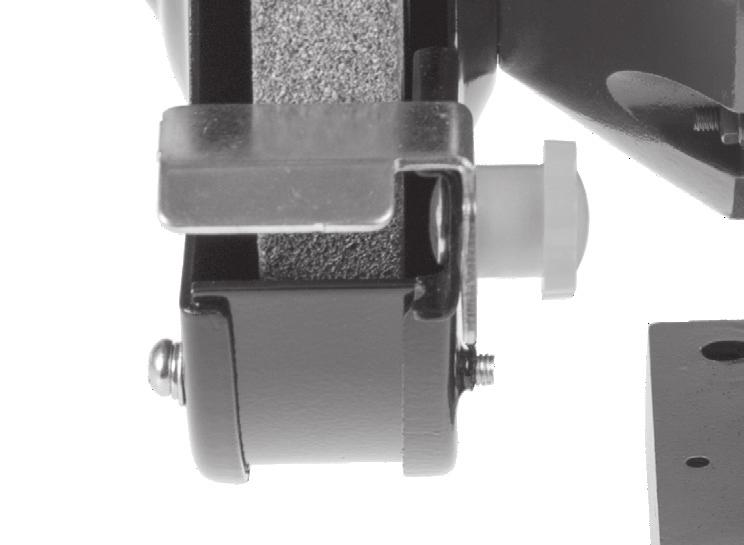

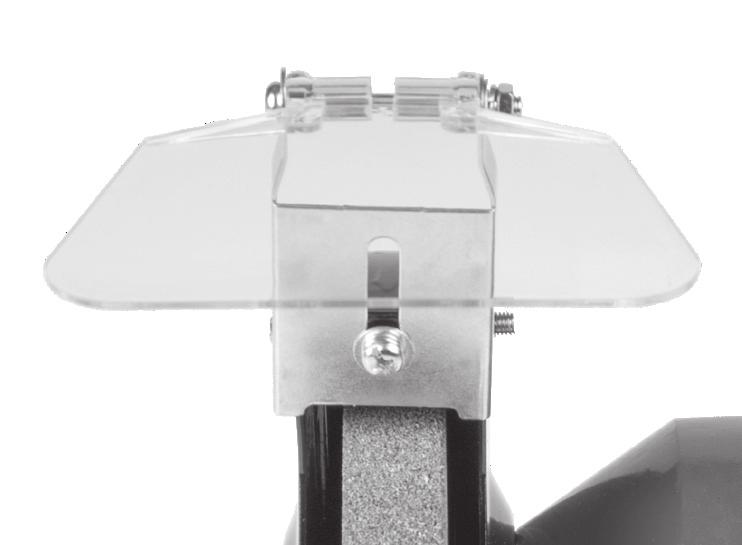

13 Használat előtt A szikravédő egység felszerelése A szikravédő egység 9 a szikravédő lemezről A és a szikravédő pajzsból B áll, amelyek egy csavar és egy önzáró anya segítségével előre fel vannak szerelve. Csomagolási okokból a szikravédő egységet külön szállítjuk, azt fel kell szerelni a csiszológépre. Vezesse a mellékelt csavarokat C keresztül az alátéteken, a rögzítési pont középső csavarnyílásán és a szikravédő lemez csavarnyílásán. Rögzítse a csavarokat az anyákkal és húzza meg azokat. Ügyeljen arra, hogy a szikravédő lemez megfelelő távolságra legyen a csiszolókorongtól 8 (max. 2 mm). A szikravédő egység fel van szerelve. B C 8 A A szerszámtámaszték felszerelése Vezesse keresztül a mellékelt csavarokat D a rögzítési pont csavarnyílásán, a szerszámtámaszték csavarhornyán, a fogazott alátéten és az alátéten. Rögzítse a csavarokat a szorítóanyákkal E és húzza meg azokat a szorítóanyák segítségével. Ennek során vegye figyelembe, hogy a szerszámtámaszték és a csiszolókorong 8 távolsága legfeljebb 2 mm lehet. 8 D E _Bandschleifer_Buch_HU_SI.indb :49:47

14 Használat A csiszolótámaszték felszerelése A szalagcsiszoló berendezés 2 egy alsó és egy felső rögzítési ponttal 3 rendelkezik. Szerelje fel a csiszolótámasztékot 4 a felső vagy az alsó rögzítési pontra. Ehhez vezesse keresztül a mellékelt csavarokat a rögzítési pont csavarlyukán, a csiszolótámaszték csavarhornyán, a fogazott alátéten és az alátéten. Rögzítse a csavarokat a szorítóanyákkal F és húzza meg azokat a szorítóanyák segítségével. Ennek során vegye figyelembe, hogy a csiszolótámaszték és a csiszolókorong távolsága legfeljebb 3 mm lehet. 3 F 2 4 Használat Hálózati csatlakozás A csiszológépet csak megfelelően csatlakoztatott földeléssel ellátott dugaszoló aljzathoz csatlakoztassa. Ellenőrizze, hogy a rendelkezésre álló hálózati feszültség megegyezik-e a csiszológép típustábláján megadott hálózati feszültséggel. A csiszológép egyfázisú 230 V~ / 50 Hz-es váltakozó feszültséggel történő üzemeltetésre készült. Ha a munkaterület közelében nincs hálózati csatlakozás, megfelelő keresztmetszetű hosszabbító kábelt kell használni (min. 1,5 mm 2 ). Tartsa a lehető legrövidebben a hosszabbítókábelt. Ügyeljen arra, hogy a hálózati csatlakozó csatlakoztatásakor a be-/kikapcsoló 5 a 0 pozícióban álljon _Bandschleifer_Buch_HU_SI.indb :49:47

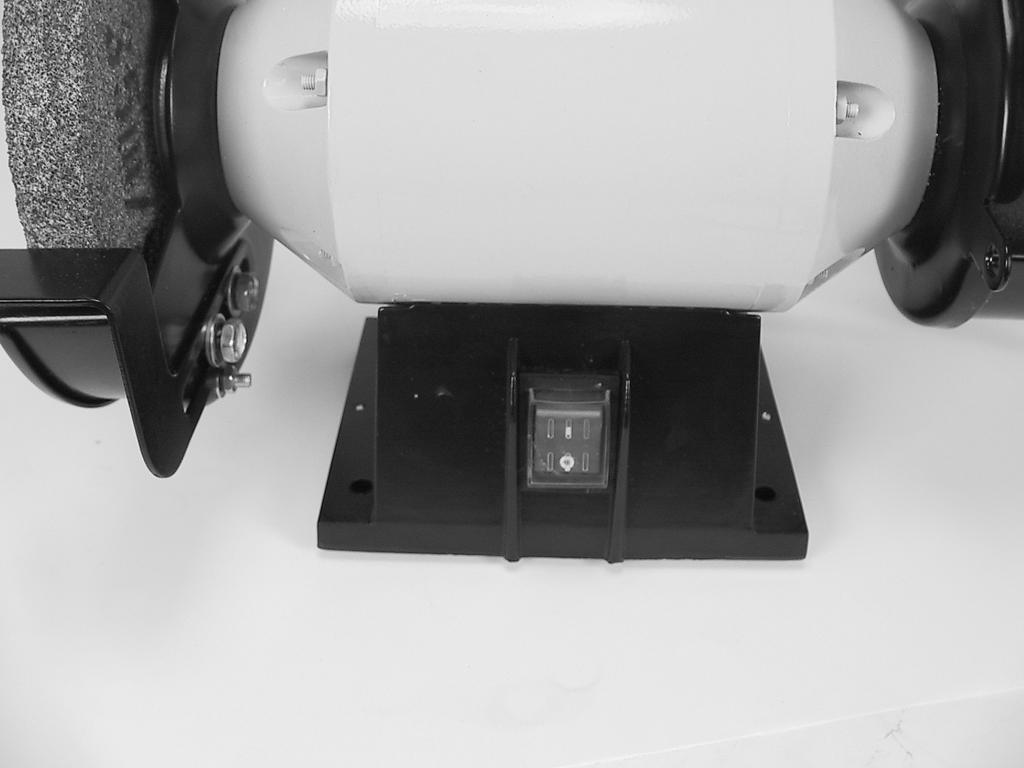

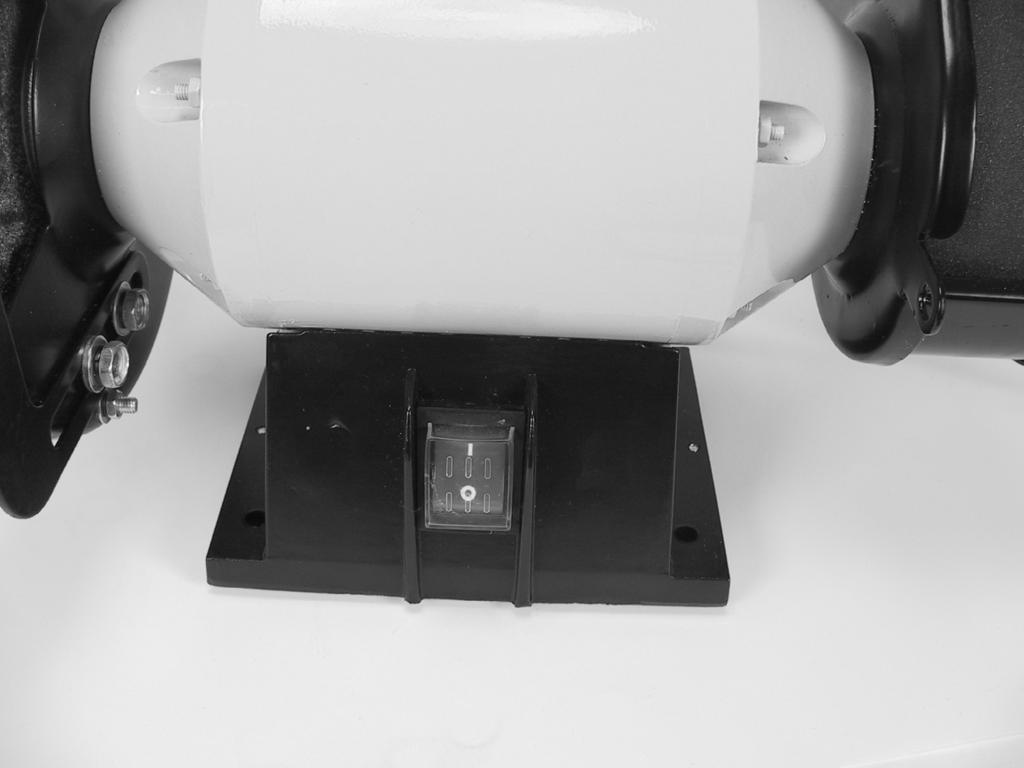

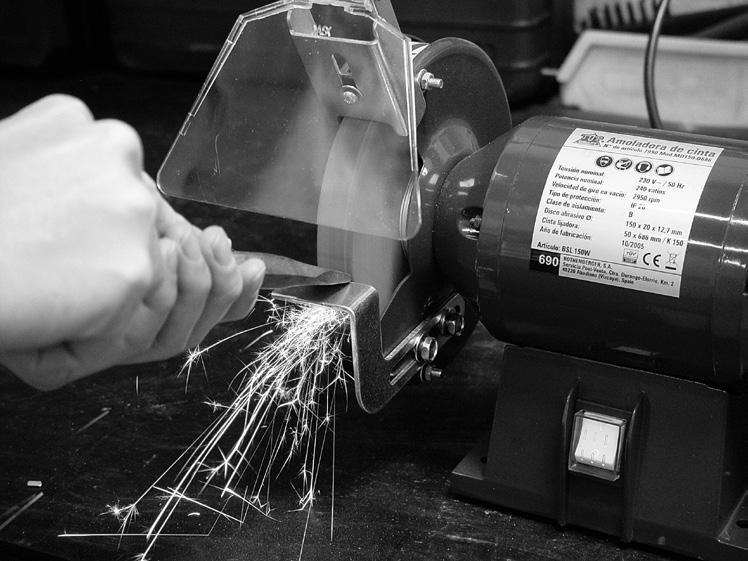

15 Használat Be-és kikapcsolás A be-/kikapcsoló gomb 5 a csiszológép elülső oldalán található. A csiszológép bekapcsolásához nyomja a be-kikapcsolót az I állásba. A csiszológép kikapcsolásához nyomja a be-kikapcsolót az 0 állásba. 5 Vegye figyelembe, hogy a csiszolókorong 8 a kikapcsolást követően egy kis ideig még működik. A csiszolókorong használata MEGJEGYZÉS! 30 perc használatot követően kapcsolja ki a csiszológépet és hagyja szobahőmérsékletre lehűlni. Soha ne gyakoroljon túl nagy nyomást a csiszolókorongra. Ha szikrázást észlel a csiszolókorong körül, kapcsolja ki a csiszológépet és hagyja szobahőmérsékletre lehűlni. A megfelelő csiszolási technikát gyakorolni kell. Szánja rá az időt és elsőként egy olyan munkadarabon gyakoroljon, amely nem baj, ha megsérül. Vágószerszámait tartsa mindig élesen és rozsdamentesen. Munkavégzése ezáltal hatékonyabb lesz és elkerülhetőek lesznek az életlen vágószerszámok által okozott balesetek. A csiszolókoronggal 8 történő csiszolás során az alábbiak szerint járjon el: _Bandschleifer_Buch_HU_SI.indb :49:47

16 Használat Ne csiszolja a munkadarabot hosszú ideig ugyanabban a pozícióban, mivel az gyorsan elkopik. Folyamatosan mozgassa a munkadarabot. Mindkét kézzel erősen fogja meg a munkadarabot. Ne módosítsa a munkadarab eredeti vágási szögét. Fúrók csiszolása esetén használjon csiszolóberendezést a lehető legjobb csiszolási eredmény megcélzása érdekében. 8 A csiszolókorong kiválasztása és cseréje VIGYÁZAT! Új csiszolókorong vásárlása során ügyeljen arra, hogy az legalább a csiszológép típustábláján megadott fordulatszámhoz engedélyezve legyen. A megfelelő csiszolókorong használata A csiszológép széria kivitelben közönséges korund csiszolókoronggal van felszerelve. Ezzel rendszerint a csiszolási munkák legnagyobb része, úgymint hasító szerszámok, vésők, csavarhúzók csiszolása, edzetlen acél előcsiszolása elvégezhető. Egyéb munkák, különösképpen kések, fúrók, véső szerszámok és edzett acél élezéséhez nemeskorund csiszolókorong használata ajánlott. Csiszolókorong Szemcsézés Cikkszám Közönséges korund Nemeskorund _Bandschleifer_Buch_HU_SI.indb :49:48

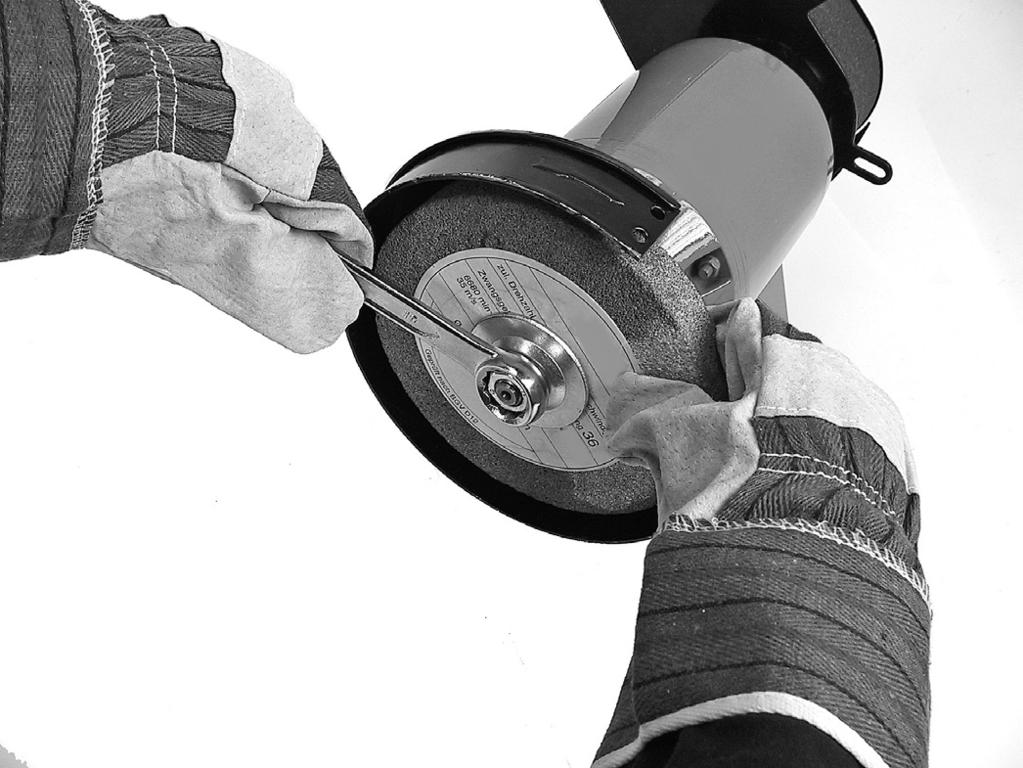

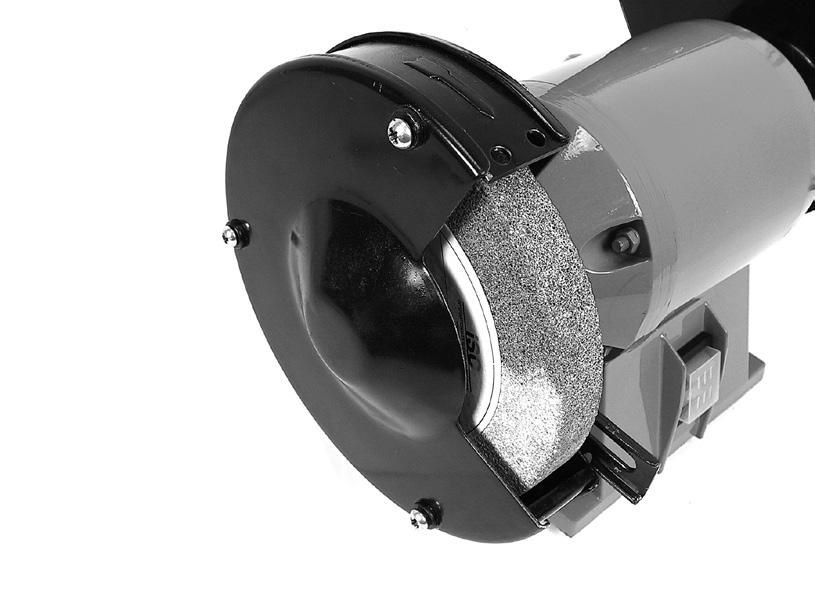

17 Használat A csiszolókorong cseréje VIGYÁZAT! Valamennyi beállítás, javítás vagy karbantartás előtt húzza ki a hálózati csatlakozót a konnektorból MEGJEGYZÉS! Az új csiszolókorongot a motor könnyen fel kell tudni helyezni. Az erővel, pl. kalapácsütéssel történő felhelyezés illetve túl kicsi felvevőfurat fúrása a törés veszélye miatt nem engedélyezett! Lazítsa meg a három rögzítőcsavart a csiszolókorong fedelén egy csillagfejű csavarhúzó segítségével és távolítsa el a fedelet. Tartsa az egyik kezével szorosan a csiszolókorongot 8, a másik kezével pedig lazítsa meg az anyát G egy 19 mmes csavarkulccsal. Figyelem! Az anya bal menetes, azt az óramutató járásával egyező irányban kell meglazítani. Távolítsa el az orsóról a külső peremet és a használt csiszolókorongot. Helyezze fel az orsóra az új csiszolókorongot, a külső peremet és az anyát. Húzza szorosra az anyát egy 19 mm-es csavarkulcs segítségével, az óramutató járásával ellentétes irányba történő forgatással. Ügyeljen arra, hogy ne húzza meg túlságosan az anyát. G Helyezze fel ismét a csiszolókorong burkolatát és rögzítse azt a három rögzítőcsavar segítségével. Indítsa be a csiszológépet és hagyja terhelés nélkül pár másodpercig járni, ezzel ellenőrizve a csiszolókorong helyes felszerelését _Bandschleifer_Buch_HU_SI.indb :49:48

18 Használat Csiszolókorongok elhasználódása A csiszolókorongok idővel elhasználódásnak vannak kitéve. Ez az elhasználódás a csiszológép használatának módjától és gyakoriságától függ. Ezért rendszeresen ellenőrizze a szikravédő egység 9 és a szerszámtámaszték 7 beállításait és szükség esetén igazítsa ki azokat a Karbantartás részben leírtaknak megfelelően. A szikravédő lemez és a csiszolókorong 8 illetve a szerszámtámaszték és a csiszolókorong közti távolság legfeljebb 2 mm lehet. A csiszolókorong bizonyos minimális átmérőjének elérése után az utánállításnak már nincs értelme, ilyenkor a csiszolókorongot ki kell cserélni. Legalább 120 m-es minimális átmérő érvényes. Mérje meg egy colstokkal a csiszolókorong átmérőjét. Cserélje ki újra a csiszolókorongot, ha a minimális átmérő már nem megfelelő, vagy ha a szerszámtámaszték és a csiszolókorong ill. szikravédő lemez közötti megadott maximális távolság már nem tartható. A köszörűkorongok ellenőrzése VIGYÁZAT! Az új csiszolókorong felszerelését követően végezzen próbaüzemet legalább 5 percen keresztül, terhelés nélkül. Biztosítsa a környezetet és tartsa távol a többieket a csiszológéptől. Az új csiszolókorong felszerelése előtt szemrevételezéssel és megkopogtatással ellenőrizze, hogy az nincsen-e eltörve vagy nem sérült-e meg. A kopogtatási próbát az alábbiak szerint végezze el: Hagyja egy szálon szabadon lógni a csiszolókorongot és ütögesse meg azt egy csavarhúzó markolatával vagy egy másik, nem fémes tárggyal. Ha tompa vagy kongó hangot hall, a csiszolókorong sérült és nem szabad használni _Bandschleifer_Buch_HU_SI.indb :49:48

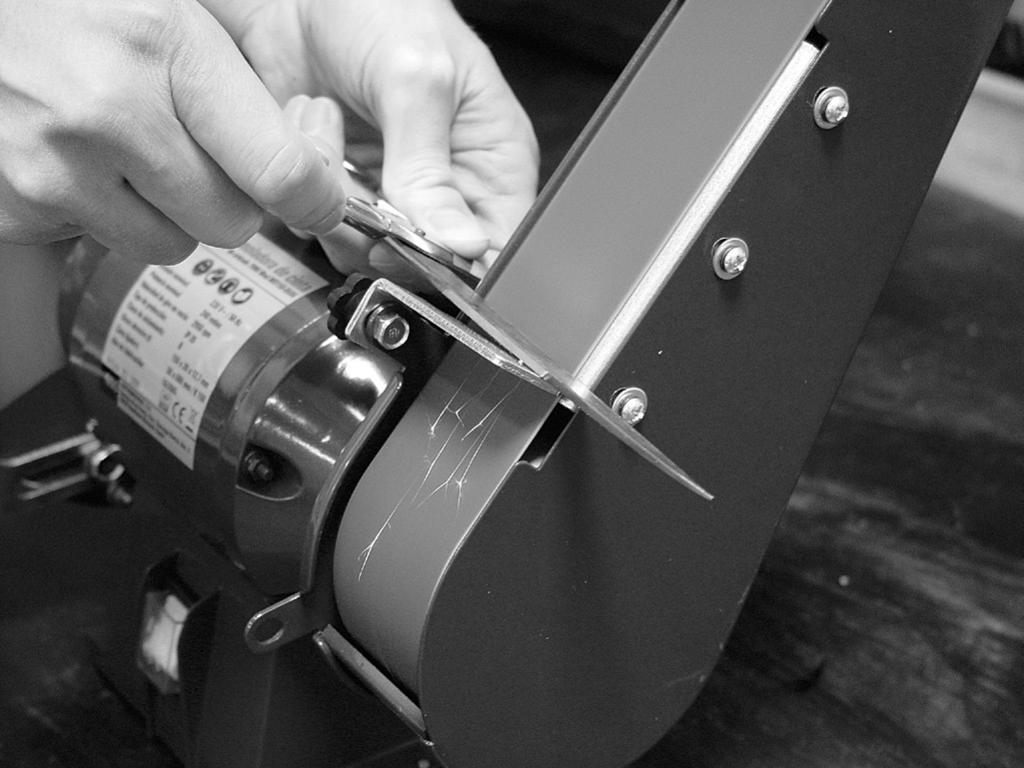

19 Használat A csiszolószalag használata A csiszolószalaggal történő csiszolás során az alábbiak szerint járjon el: Mindkét kézzel erősen fogja meg a munkadarabot. Ügyeljen arra, hogy ujjai ne érintsék a csiszolószalagot 1. Mindig használja a csiszolótámasztékot 4. A munkadarabot a csiszoló támasztékra nyomja, ne pedig a csiszolószalag felső végére. Ha a munkadarabot a csiszolószalag felső végére nyomja, akkor az hirtelen leszakadhat. Nagyon kicsi vagy vékony munkadarabok csiszolása során fokozott járjon el. 4 1 Szalagcsiszoló berendezés VIGYÁZAT! Valamennyi beállítás, javítás vagy karbantartás előtt húzza ki a hálózati csatlakozót a konnektorból A megfelelő csiszolószalag használata A csiszolószalag sorják eltávolítására, vágószerszámok, vésők, kések, stb. finomcsiszolására alkalmas. Eltérő szemcseméretű csiszolószalagok kaphatók; az előre felszerelt csiszolószalag 150-es szemcseméretű. Csiszolószalag Cikkszám Szemcsenagyság: Szemcsenagyság: Szemcsenagyság: Szemcsenagyság: Szemcsenagyság: _Bandschleifer_Buch_HU_SI.indb :49:48

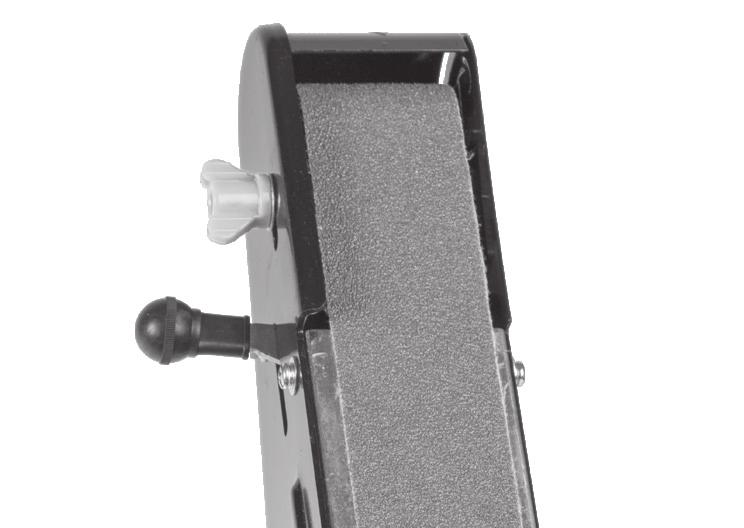

20 Használat A csiszolószalag felhelyezése és meghúzása A szalagcsiszoló berendezés 2 fém és fa csiszolására szolgál. A szalagcsiszoló berendezéshez kizárólag megfelelő, mm méretű csiszolószalagot használjon. A csiszolószalagok a megfelelő szakkereskedésben kaphatók. A csiszolószalag 1 felhelyezéséhez és meghúzásához az alábbiak szerint járjon el: Lazítsa meg a szalagcsiszoló berendezés burkolatán lévő csavarokat egy csillagfejű csavarhúzó segítségével. Csúsztassa felfelé a fedelet és vegye le a fedelet a rögzítőcsavarokról. Nyomja lefelé a befogókart 10 a feszítőberendezés feszítésének csökkentéséhez. Csúsztassa a csiszolószalagot a felső és az alsó henger fölé. Ügyeljen arra, hogy a csiszolószalag belső oldalén lévő nyíl a csiszolószalag futásirányába mutasson. Nyomja a szorítókart felfelé. Igazítsa ki a csiszolószalagot A szalagfutás kiigazítása részben leírtaknak megfelelően. Helyezze fel ismét az oldalsó burkolatot és húzza ismét szorosra az oldalsó burkolaton lévő rögzítőcsavarokat. A szalagfutás kiigazítása MEGJEGYZÉS! Ne helyezze üzembe a csiszológépet, ha ha csiszolószalag nincsen megfelelően kiigazítva. A kiigazítást körültekintően végezze el. Egyes esetekben a kiigazításhoz többszöri próbálkozás szükséges. Szükség esetén feszítse meg ismét a csiszolószalagot és ismételje meg a kiigazítási folyamatot, amíg a szalagfutás megfelelően ki nem lesz igazítva. Forgassa el a kezével a csiszolószalagot 1. Ennek során ellenőrizze, hogy a csiszolószalag centrírozva fut-e mindkét hengeren. Igazítsa ki a szalagfutást a kiigazító csavarnak 11 az óramutató járásával egyező illetve azzal ellentétes irányba történő forgatásával: _Bandschleifer_Buch_HU_SI.indb :49:49

21 Karbantartás, tisztítás, tárolás és szállítás Forgassa az igazítócsavart az óramutató járásával egyező irányba a szalag mozgásának balra való korrigálásához. Forgassa az igazítócsavart az óramutató járásával ellentétes irányba a szalag mozgásának jobbra való korrigálásához Karbantartás, tisztítás, tárolás és szállítás VIGYÁZAT! Valamennyi beállítás, javítás vagy karbantartás előtt húzza ki a hálózati csatlakozót a konnektorból Karbantartás A csiszológép messzemenően nem igényel karbantartást. Csak a gyártó ill. engedélyezett szakműhelyek által gyártott pótalkatrészeket / tartozékokat használjon. Javításokat csak szakembernek vagy felhatalmazott szervizműhelynek szabad elvégezni. Szakembernek az olyan személyek tekinthetők, akik rendelkeznek a megfelelő szakképzettséggel és tapasztalattal, ismerik a csiszológép felépítésével és kialakításával kapcsolatos követelményeket és képesek megérteni a biztonsági intézkedéseket. A csatlakozóvezeték cseréje Amennyiben a csiszológép csatlakozóvezetéke sérülést szenved, a veszélyek elkerülésének érdekében a kábelt a gyártónak vagy vevőszolgálatának vagy hasonlóan szakképzett személynek kell kicserélnie. A dugulások eltávolítása A munkadarabról leváló por, forgács vagy törmelék okozta makacs dugulás a legkönnyebben a csiszolókorong illetve a szalagcsiszoló berendezés fedelének eltávolításával távolítható el. (lásd a Csiszolókorong cseréje illetve A csiszolószalag felhelyezése és meghúzása c. fejezetet) _Bandschleifer_Buch_HU_SI.indb :49:49

22 Karbantartás, tisztítás, tárolás és szállítás A szerszámtámaszték és a szikravédő lemez beállítása A szerszámtámasztékot 7 és a szikravédő egységet 9 úgy kell felszerelni, hogy a csiszolókorong 8 és a szerszámtámaszték közötti távolság ne haladja meg a 2 mm-t, a csiszolókorong és a szikravédő egység közötti távolság pedig a 2 mm-t. Ezért rendszeresen végezze el a szerszámtámaszték és a szikravédő egység beállítását a csiszolószalag kopásának kiegyenlítése céljából. Ellenőrzés Rendszeresen ellenőrizze a csiszológép állapotát. Többek között ellenőrizze: a kapcsolók sértetlenségét; a tartozék kifogástalan állapotban van-e, a tápkábel és a csatlakozódugó sérülésmentes-e, Amennyiben sérülést talál, szakszervizzel javíttassa ki a hibát a veszélyhelyzetek elkerülése érdekében. Tisztítás MEGJEGYZÉS! A csiszológépet SOHA ne merítse vízbe vagy egyéb folyadékba. Ügyeljen arra, hogy ne jusson víz vagy egyéb folyadék a készülék burkolatába. A következőképpen járjon el: A készülékházat puha törlőkendő vagy ecset segítségével tisztítsa meg. Sűrített levegővel távolítsa el a port/forgácsot _Bandschleifer_Buch_HU_SI.indb :49:49

23 Karbantartás, tisztítás, tárolás és szállítás Tárolás Tárolás előtt tisztítsa meg a csiszológépet. A csiszológépet biztonságos, hűvös, száraz és jól szellőztetett helyen tárolja, amikor nem használja, ahol gyermekek nem férhetnek hozzá. A köszörűkorongok raktározása A csiszolókorongokat megfelelő polcon vagy tárolóban tárolja, hogy azok ne sérüljenek meg és áthelyezés nélkül könnyen eltávolíthatók legyenek. A csiszolókorongokat szárazon és fagymentes állapotban tárolja. Ne tegye ki a csiszolókorongot nagymértékű hőmérséklet-ingadozásnak, mivel a hőmérséklet alacsonyról magasra történő váltása esetén kondenzátum képződhet. Kerülje a sokkszerű terhelést. Szállítás A csiszológépet a burkolatnál fogva, óvatosan emelje. A csiszológépet ne emelje a csiszolókorongnál vagy a csiszolószalagnál fogva. A csiszolószalagot ütődésektől és rezgésektől védve, az eredeti csomagolásban szállítsa _Bandschleifer_Buch_HU_SI.indb :49:49

24 Hibaelhárítás Hibaelhárítás Hiba Lehetséges okok Megszüntetés A csiszológépet nem lehet bekapcsolni. A csiszolószalag elakadt. A csiszolószalaggal történő csiszolás rossz eredménnyel jár. A csiszolókorong nem fut körbe. A be-/kikapcsoló hibás. A csiszolószalag nincs megfelelően kiigazítva. A csiszolószalag elhasználódott. A csiszolószalag szemcsemérete nem megfelelő. A csiszolókorong nem megfelelően van felszerelve A csiszolókorong megrepedt vagy sérült. Szerezzen be egy új be-/kikapcsolót a szervizközpontunkból és szereltesse be egy elektromos szakemberrel. Igazítsa ki a csiszolószalagot A szalagfutás kiigazítása részben leírtaknak megfelelően. Cserélje ki a csiszolószalagot (lásd A csiszolószalag felhelyezése és meghúzása c. fejezetet). Szereljen fel megfelelő szemcseméretű csiszolószalagot (lásd A megfelelő csiszolószalag használata és A csiszolószalag felhelyezése és meghúzása c. fejezetet). Ellenőrizze és korrigálja a csiszolókorong pozícióját. Ne használja tovább a csiszolókorongot és azonnal cseréltesse ki. Műszaki adatok Modell: MD150/50 Hálózati feszültség: 230 V ~ / 50 Hz Felvett teljesítmény: 240 W Üzemmód: S2 30 perc Üresjárati fordulatszám: 2950 min _Bandschleifer_Buch_HU_SI.indb :49:49

25 Zajkibocsájtási értékek: Súly (csiszolókoronggal együtt): kb. 7,4 kg Érintésvédelmi osztály: I Csiszolókorong: ,7 mm Csiszolószalag: mm Cikkszám: Zajkibocsájtási értékek: VIGYÁZAT! Munka során viseljen fülvédőt és megfelelő méretű védőruházatot. Az EN szerint mérve A munkahelyen tapasztalható zaj túllépheti a 85 db (A) értéket, ebben az esetben védelmi intézkedésekre van szükség a felhasználó számára (alkalmas fülvédő viselése). Hangnyomásszint L pa : Hangteljesítmény szint L wa : Bizonytalanság K: 89 db(a) 102 db(a) 3 db(a) A fent megnevezett értékek zajkibocsátási értékek, és ezért nem jelentenek ugyanakkor biztos munkahelyi értékeket is. A kibocsátási és emissziós értékek kölcsönhatásából nem lehet egyértelműen arra következtetni, hogy szükség van-e további óvintézkedésekre. Azok a tényezők, amelyek az adott munkahelyen tapasztalható emissziós értékeket befolyásolhatják, tartalmazzák a munkahely és a környezet specifikációit, a behatások idejét, valamint az egyéb zajforrásokat. A megbízható munkahelyi értékeknél kérjük vegye figyelembe a nemzeti szabályozások esetleges eltéréseit is. A fent megnevezett információk azonban lehetővé teszik a felhasználó számára, hogy jobban felmérhessék a veszélyeket és a kockázatot _Bandschleifer_Buch_HU_SI.indb :49:49

26 Ártalmatlanítás Ártalmatlanítás A csomagolás ártalmatlanítása A csomagolást válogatva ártalmatlanítsa. Helyezze a papírt és a kartonpapírt a papírhulladékba, a fóliát pedig a műanyag-gyűjtőbe. A csiszológép ártalmatlanítása Ez a szimbólum arra utal, hogy ezt a terméket az alkalmazott elektromos és elektronikus készülékekre vonatkozó irányelv (2012/19/EU) és a nemzeti törvények szerint nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Ezt a terméket egy erre rendszeresített gyűjtőhelyre kell leadni. Leadhatja például egy hasonló termék vásárlásakor, vagy le lehet adni egy használt elektromos és elektronikus készülékek újrafeldolgozására felhatalmazott gyűjtőhelyen. Az elhasználódott készülékek szakszerűtlen kezelése a potenciálisan veszélyes anyagok miatt - amelyek gyakran előfordulnak elhasználódott elektromos és elektronikus készülékekben - káros hatással lehet a környezetre és az emberek egészségére. Ennek a terméknek a szakszerű megsemmisítése által ezen kívül Ön hozzájárul a természetes erőforrások effektív hasznosításához. Az elhasználódott készülékek gyűjtőhelyeire vonatkozó információkat az önkormányzatnál, az ártalmatlanításért felelős közhivatalnál, az elhasználódott elektromos és elektronikus készülékek ártalmatlanítására felhatalmazott helyeken vagy a szemétszállítónál szerezheti be. EK-megfelelőségi nyilatkozat AZ EK-megfelelőségi nyilatkozat az útmutató utolsó oldalán található _Bandschleifer_Buch_HU_SI.indb :49:49
