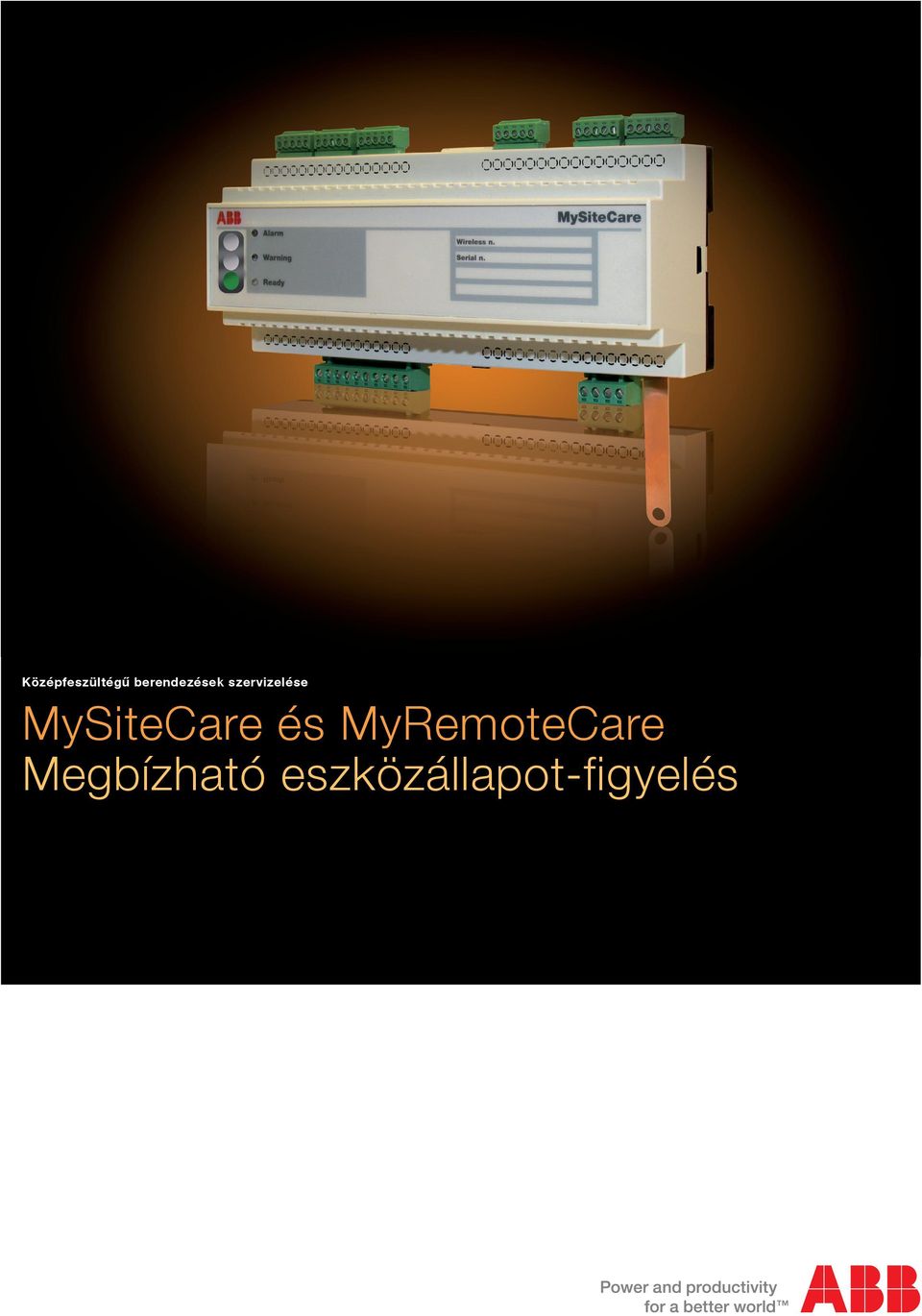

1 Középfeszültégű berendezések szervizelése MySiteCare és MyRemoteCare Megbízható eszközállapot-figyelés

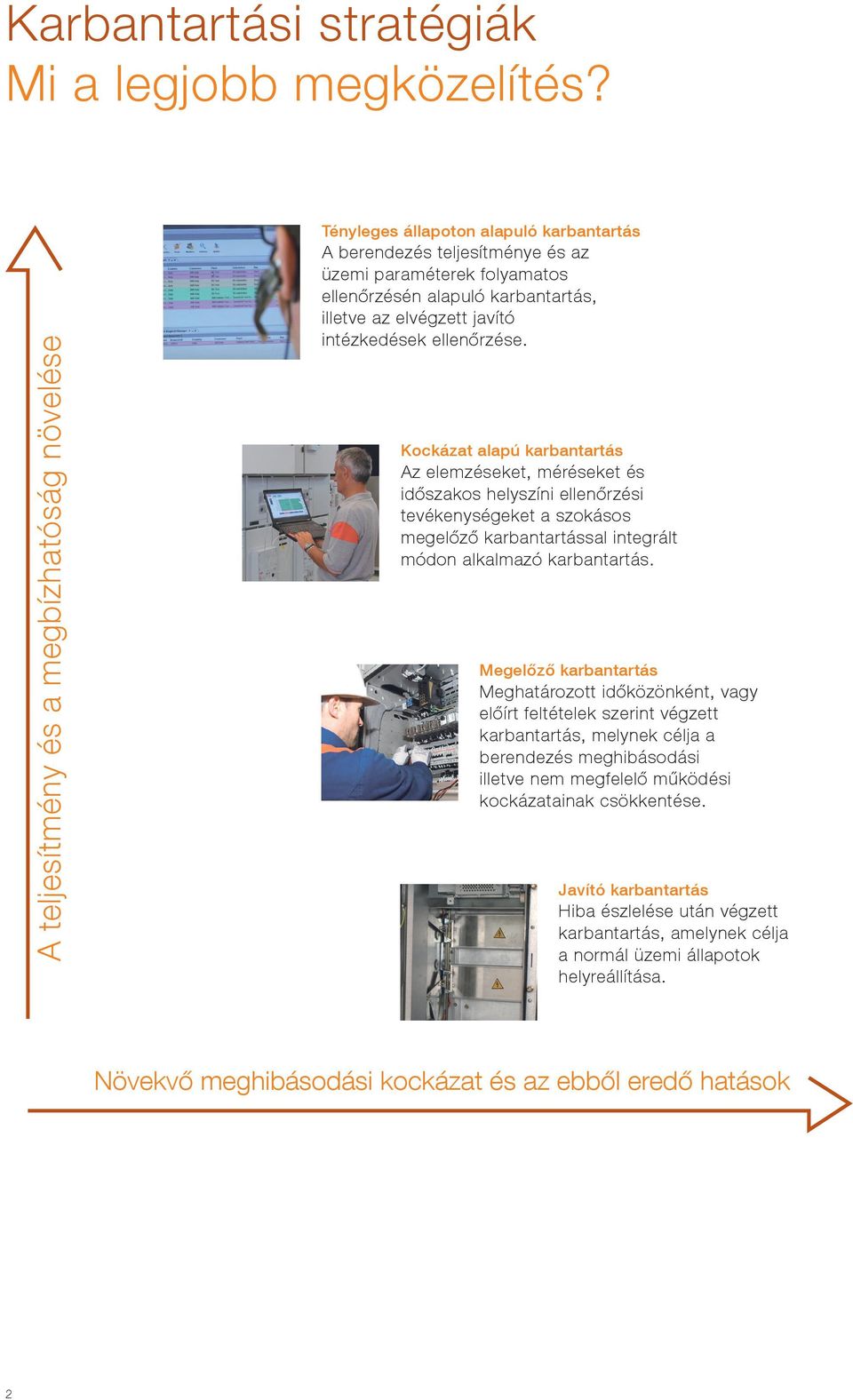

2 Karbantartási stratégiák Mi a legjobb megközelítés? A teljesítmény és a megbízhatóság növelése Tényleges állapoton alapuló karbantartás A berendezés teljesítménye és az üzemi paraméterek folyamatos ellenőrzésén alapuló karbantartás, illetve az elvégzett javító intézkedések ellenőrzése. Kockázat alapú karbantartás Az elemzéseket, méréseket és időszakos helyszíni ellenőrzési tevékenységeket a szokásos megelőző karbantartással integrált módon alkalmazó karbantartás. Megelőző karbantartás Meghatározott időközönként, vagy előírt feltételek szerint végzett karbantartás, melynek célja a berendezés meghibásodási illetve nem megfelelő működési kockázatainak csökkentése. Javító karbantartás Hiba észlelése után végzett karbantartás, amelynek célja a normál üzemi állapotok helyreállítása. Növekvő meghibásodási kockázat és az ebből eredő hatások 2

elvégzett javító intézkedések ellenőrzése.

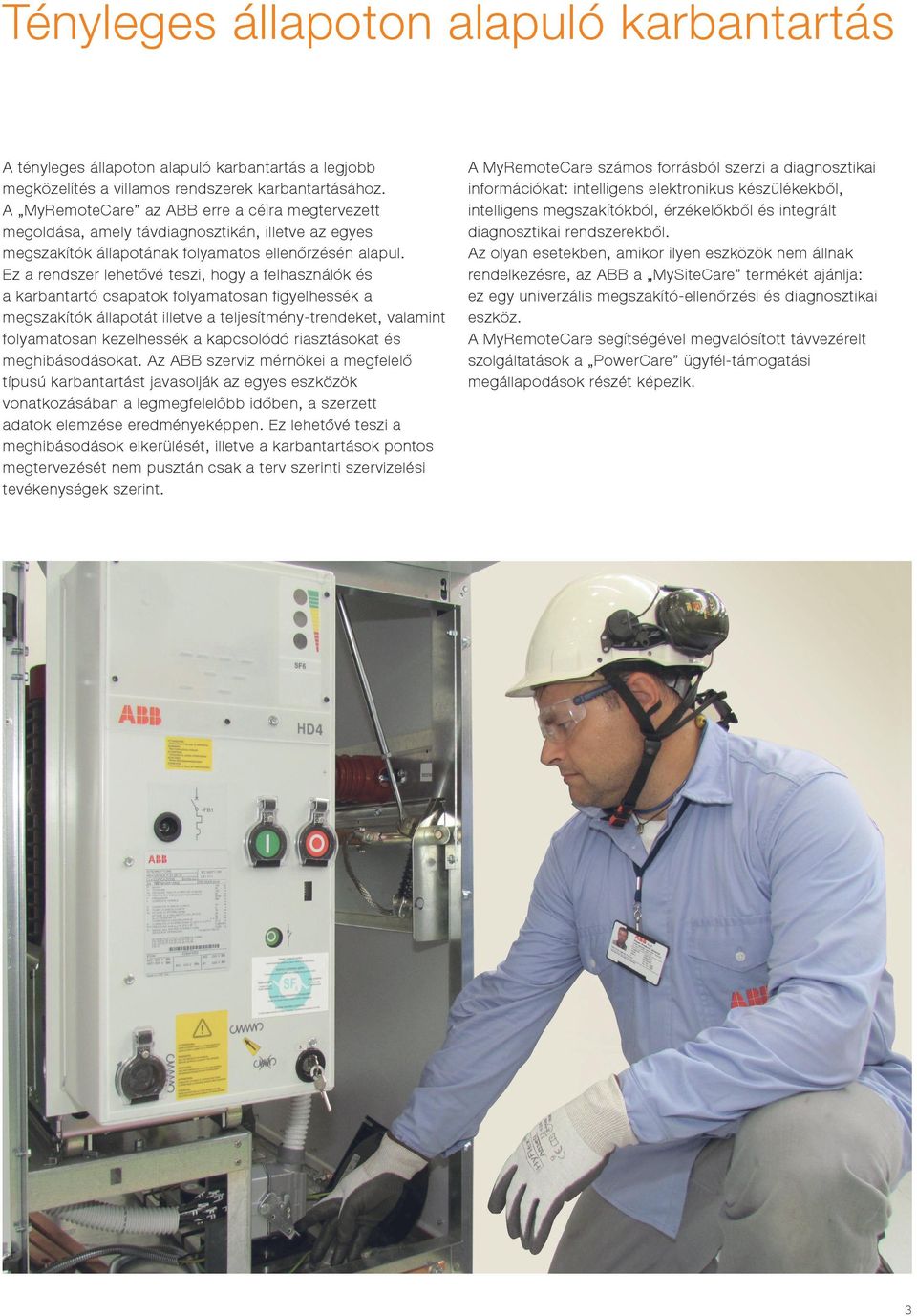

3 Manutenzione Tényleges állapoton alapuló karbantartás A tényleges állapoton alapuló karbantartás a legjobb megközelítés a villamos rendszerek karbantartásához. A MyRemoteCare az ABB erre a célra megtervezett megoldása, amely távdiagnosztikán, illetve az egyes megszakítók állapotának folyamatos ellenőrzésén alapul. Ez a rendszer lehetővé teszi, hogy a felhasználók és a karbantartó csapatok folyamatosan figyelhessék a megszakítók állapotát illetve a teljesítmény-trendeket, valamint folyamatosan kezelhessék a kapcsolódó riasztásokat és meghibásodásokat. Az ABB szerviz mérnökei a megfelelő típusú karbantartást javasolják az egyes eszközök vonatkozásában a legmegfelelőbb időben, a szerzett adatok elemzése eredményeképpen. Ez lehetővé teszi a meghibásodások elkerülését, illetve a karbantartások pontos megtervezését nem pusztán csak a terv szerinti szervizelési tevékenységek szerint. A MyRemoteCare számos forrásból szerzi a diagnosztikai információkat: intelligens elektronikus készülékekből, intelligens megszakítókból, érzékelőkből és integrált diagnosztikai rendszerekből. Az olyan esetekben, amikor ilyen eszközök nem állnak rendelkezésre, az ABB a MySiteCare termékét ajánlja: ez egy univerzális megszakító-ellenőrzési és diagnosztikai eszköz. A MyRemoteCare segítségével megvalósított távvezérelt szolgáltatások a PowerCare ügyfél-támogatási megállapodások részét képezik. 3

Ez a rendszer lehetővé teszi, hogy a felhasználók és a karbantartó csapatok folyamatosan figyelhessék a megszakítók állapotát illetve a teljesítmény-trendeket, valamint folyamatosan kezelhessék a

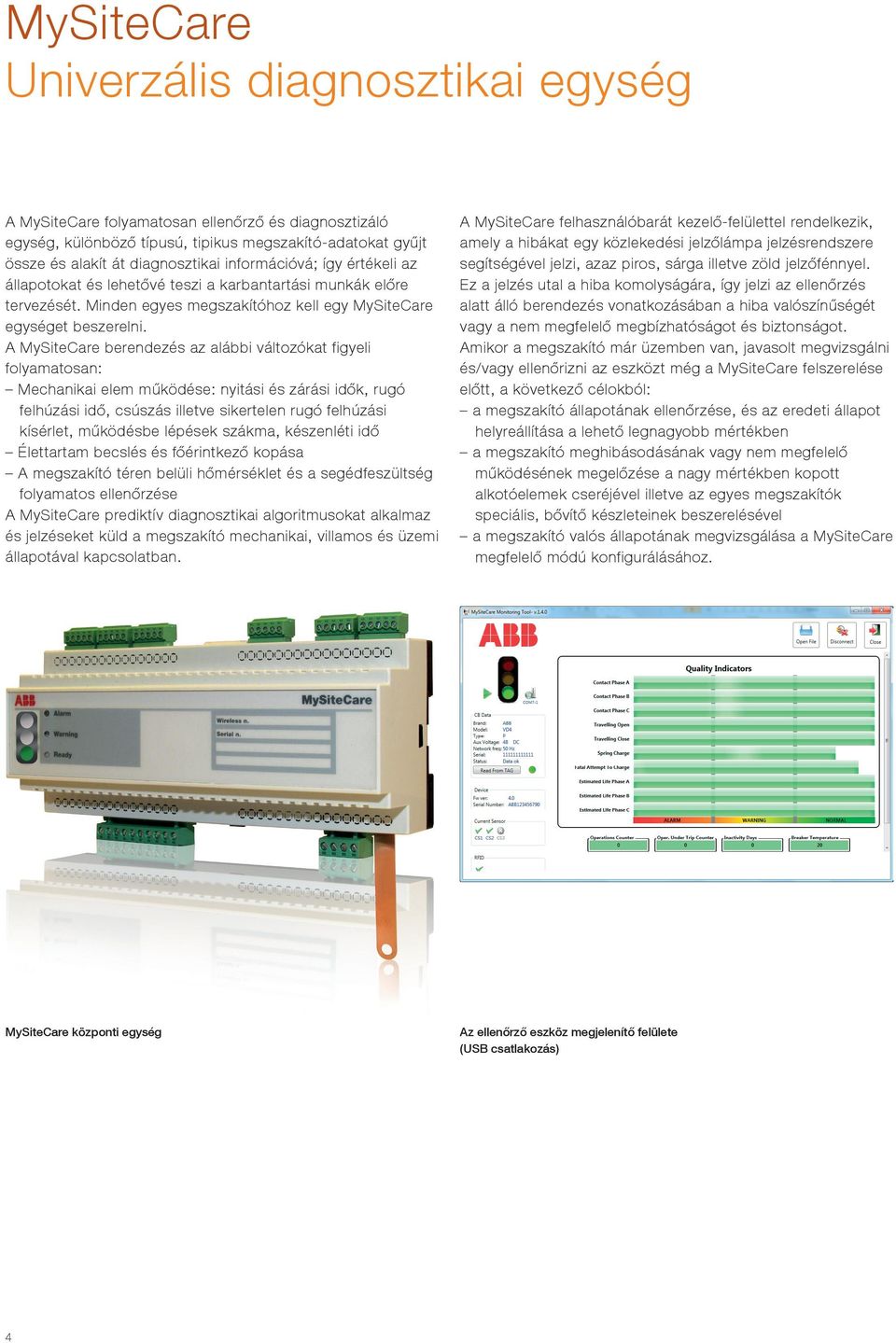

4 MySiteCare Univerzális diagnosztikai egység A MySiteCare folyamatosan ellenőrző és diagnosztizáló egység, különböző típusú, tipikus megszakító-adatokat gyűjt össze és alakít át diagnosztikai információvá; így értékeli az állapotokat és lehetővé teszi a karbantartási munkák előre tervezését. Minden egyes megszakítóhoz kell egy MySiteCare egységet beszerelni. A MySiteCare berendezés az alábbi változókat figyeli folyamatosan: Mechanikai elem működése: nyitási és zárási idők, rugó felhúzási idő, csúszás illetve sikertelen rugó felhúzási kísérlet, működésbe lépések szákma, készenléti idő Élettartam becslés és főérintkező kopása A megszakító téren belüli hőmérséklet és a segédfeszültség folyamatos ellenőrzése A MySiteCare prediktív diagnosztikai algoritmusokat alkalmaz és jelzéseket küld a megszakító mechanikai, villamos és üzemi állapotával kapcsolatban. A MySiteCare felhasználóbarát kezelő-felülettel rendelkezik, amely a hibákat egy közlekedési jelzőlámpa jelzésrendszere segítségével jelzi, azaz piros, sárga illetve zöld jelzőfénnyel. Ez a jelzés utal a hiba komolyságára, így jelzi az ellenőrzés alatt álló berendezés vonatkozásában a hiba valószínűségét vagy a nem megfelelő megbízhatóságot és biztonságot. Amikor a megszakító már üzemben van, javasolt megvizsgálni és/vagy ellenőrizni az eszközt még a MySiteCare felszerelése előtt, a következő célokból: a megszakító állapotának ellenőrzése, és az eredeti állapot helyreállítása a lehető legnagyobb mértékben a megszakító meghibásodásának vagy nem megfelelő működésének megelőzése a nagy mértékben kopott alkotóelemek cseréjével illetve az egyes megszakítók speciális, bővítő készleteinek beszerelésével a megszakító valós állapotának megvizsgálása a MySiteCare megfelelő módú konfigurálásához. MySiteCare központi egység Az ellenőrző eszköz megjelenítő felülete (USB csatlakozás) 4

A MySiteCare berendezés az alábbi változókat figyeli folyamatosan: Mechanikai elem működése: nyitási és zárási idők, rugó felhúzási idő, csúszás illetve sikertelen rugó felhúzási kísérlet, működésbe

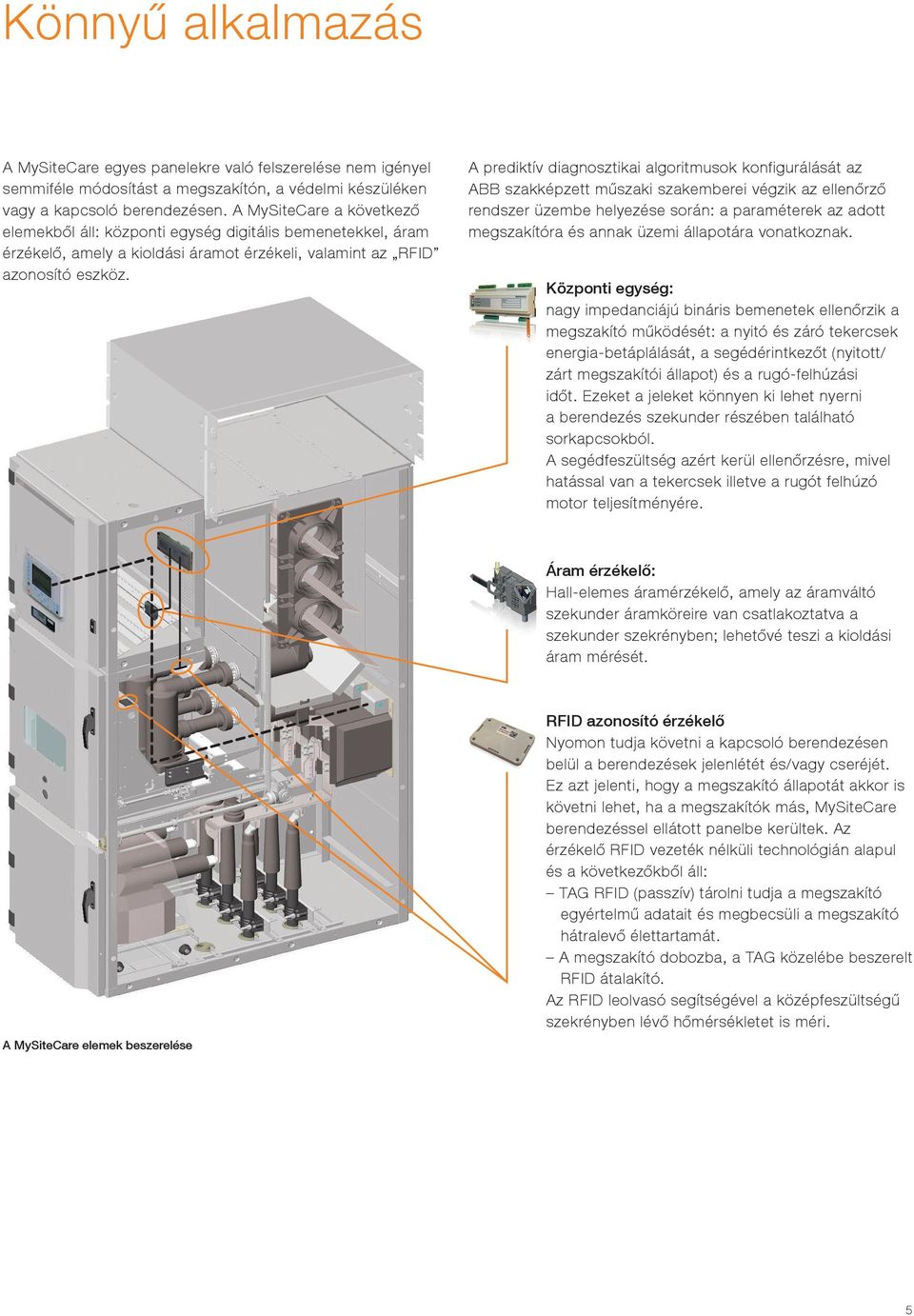

5 MySiteCare Könnyű alkalmazás A MySiteCare egyes panelekre való felszerelése nem igényel semmiféle módosítást a megszakítón, a védelmi készüléken vagy a kapcsoló berendezésen. A MySiteCare a következő elemekből áll: központi egység digitális bemenetekkel, áram érzékelő, amely a kioldási áramot érzékeli, valamint az RFID azonosító eszköz. A prediktív diagnosztikai algoritmusok konfigurálását az ABB szakképzett műszaki szakemberei végzik az ellenőrző rendszer üzembe helyezése során: a paraméterek az adott megszakítóra és annak üzemi állapotára vonatkoznak. Központi egység: nagy impedanciájú bináris bemenetek ellenőrzik a megszakító működését: a nyitó és záró tekercsek energia-betáplálását, a segédérintkezőt (nyitott/ zárt megszakítói állapot) és a rugó-felhúzási időt. Ezeket a jeleket könnyen ki lehet nyerni a berendezés szekunder részében található sorkapcsokból. A segédfeszültség azért kerül ellenőrzésre, mivel hatással van a tekercsek illetve a rugót felhúzó motor teljesítményére. Áram érzékelő: Hall-elemes áramérzékelő, amely az áramváltó szekunder áramköreire van csatlakoztatva a szekunder szekrényben; lehetővé teszi a kioldási áram mérését. A MySiteCare elemek beszerelése RFID azonosító érzékelő Nyomon tudja követni a kapcsoló berendezésen belül a berendezések jelenlétét és/vagy cseréjét. Ez azt jelenti, hogy a megszakító állapotát akkor is követni lehet, ha a megszakítók más, MySiteCare berendezéssel ellátott panelbe kerültek. Az érzékelő RFID vezeték nélküli technológián alapul és a következőkből áll: TAG RFID (passzív) tárolni tudja a megszakító egyértelmű adatait és megbecsüli a megszakító hátralevő élettartamát. A megszakító dobozba, a TAG közelébe beszerelt RFID átalakító. Az RFID leolvasó segítségével a középfeszültségű szekrényben lévő hőmérsékletet is méri. 5

A prediktív diagnosztikai algoritmusok konfigurálását az ABB szakképzett műszaki szakemberei végzik az ellenőrző rendszer üzembe helyezése során: a paraméterek az adott megszakítóra és annak üzemi

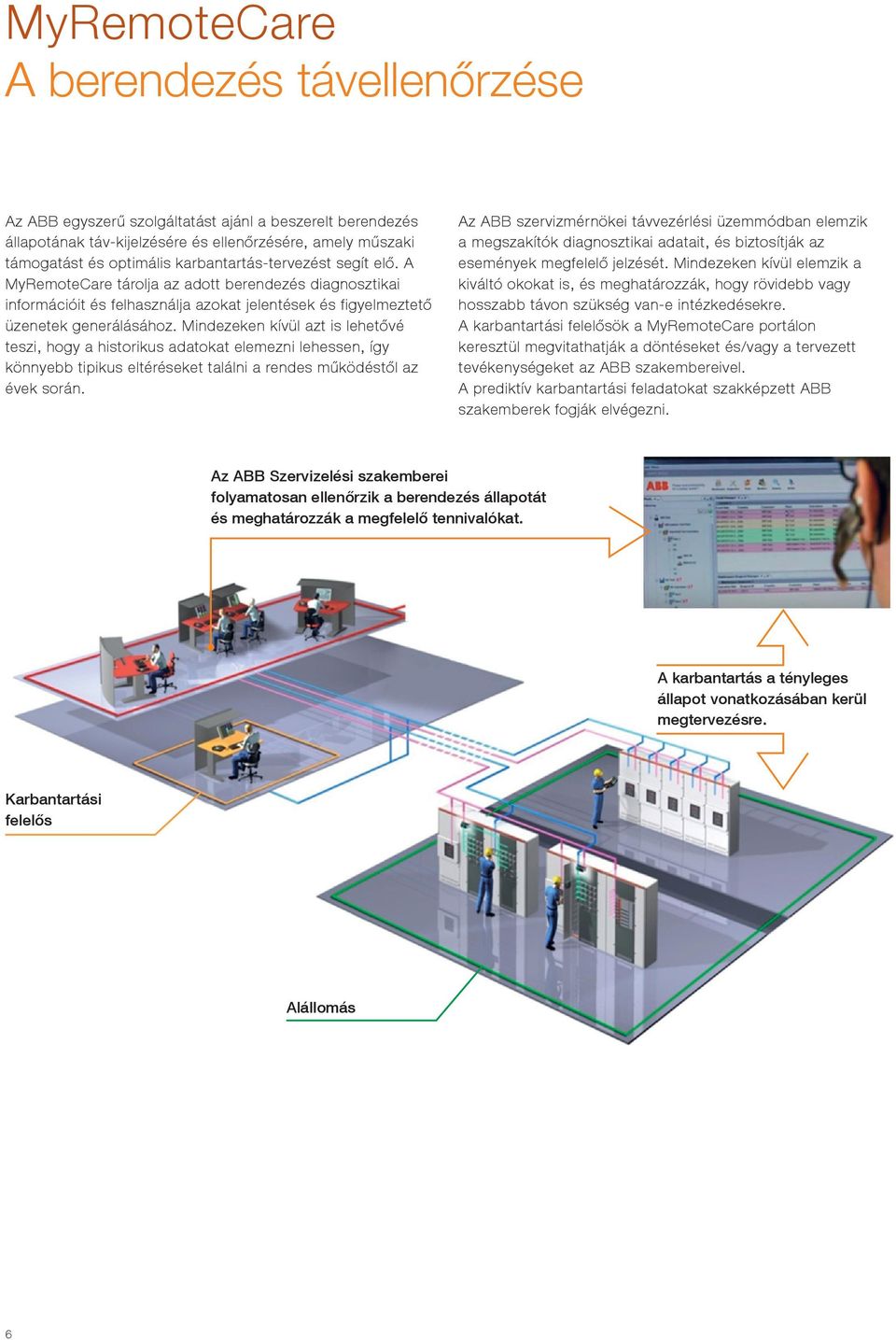

6 MyRemoteCare A berendezés távellenőrzése Az ABB egyszerű szolgáltatást ajánl a beszerelt berendezés állapotának táv-kijelzésére és ellenőrzésére, amely műszaki támogatást és optimális karbantartás-tervezést segít elő. A MyRemoteCare tárolja az adott berendezés diagnosztikai információit és felhasználja azokat jelentések és figyelmeztető üzenetek generálásához. Mindezeken kívül azt is lehetővé teszi, hogy a historikus adatokat elemezni lehessen, így könnyebb tipikus eltéréseket találni a rendes működéstől az évek során. Az ABB szervizmérnökei távvezérlési üzemmódban elemzik a megszakítók diagnosztikai adatait, és biztosítják az események megfelelő jelzését. Mindezeken kívül elemzik a kiváltó okokat is, és meghatározzák, hogy rövidebb vagy hosszabb távon szükség van-e intézkedésekre. A karbantartási felelősök a MyRemoteCare portálon keresztül megvitathatják a döntéseket és/vagy a tervezett tevékenységeket az ABB szakembereivel. A prediktív karbantartási feladatokat szakképzett ABB szakemberek fogják elvégezni. Az ABB Szervizelési szakemberei folyamatosan ellenőrzik a berendezés állapotát és meghatározzák a megfelelő tennivalókat. A karbantartás a tényleges állapot vonatkozásában kerül megtervezésre. Karbantartási felelős Alállomás 6

Mindezeken kívül azt is lehetővé teszi, hogy a historikus adatokat elemezni lehessen, így könnyebb tipikus eltéréseket találni a rendes működéstől az évek során.

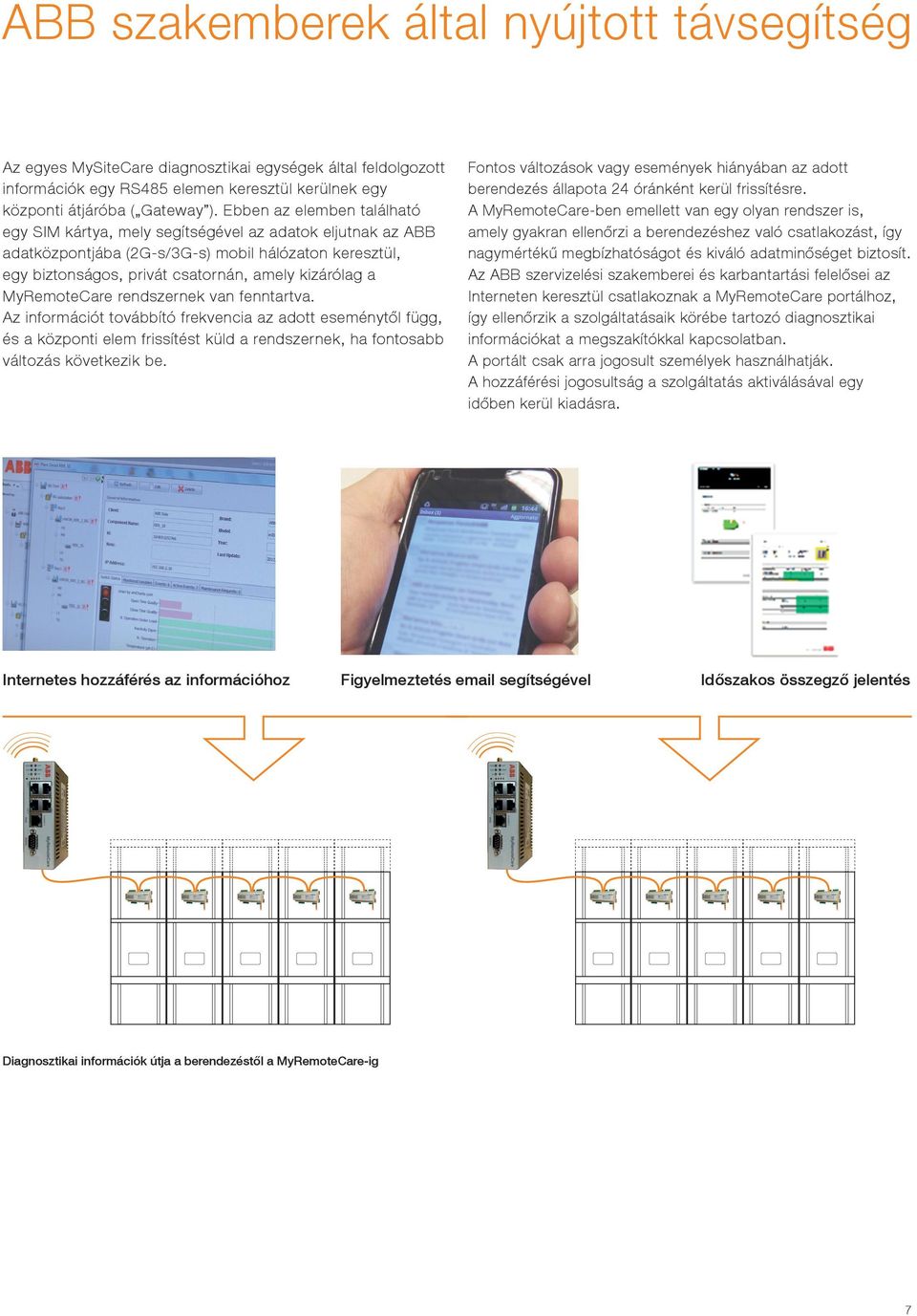

7 ABB szakemberek által nyújtott távsegítség Az egyes MySiteCare diagnosztikai egységek által feldolgozott információk egy RS485 elemen keresztül kerülnek egy központi átjáróba ( Gateway ). Ebben az elemben található egy SIM kártya, mely segítségével az adatok eljutnak az ABB adatközpontjába (2G-s/3G-s) mobil hálózaton keresztül, egy biztonságos, privát csatornán, amely kizárólag a MyRemoteCare rendszernek van fenntartva. Az információt továbbító frekvencia az adott eseménytől függ, és a központi elem frissítést küld a rendszernek, ha fontosabb változás következik be. Fontos változások vagy események hiányában az adott berendezés állapota 24 óránként kerül frissítésre. A MyRemoteCare-ben emellett van egy olyan rendszer is, amely gyakran ellenőrzi a berendezéshez való csatlakozást, így nagymértékű megbízhatóságot és kiváló adatminőséget biztosít. Az ABB szervizelési szakemberei és karbantartási felelősei az Interneten keresztül csatlakoznak a MyRemoteCare portálhoz, így ellenőrzik a szolgáltatásaik körébe tartozó diagnosztikai információkat a megszakítókkal kapcsolatban. A portált csak arra jogosult személyek használhatják. A hozzáférési jogosultság a szolgáltatás aktiválásával egy időben kerül kiadásra. Internetes hozzáférés az információhoz Figyelmeztetés segítségével Időszakos összegző jelentés Diagnosztikai információk útja a berendezéstől a MyRemoteCare-ig 7

MyRemoteCare rendszernek van fenntartva. Az információt továbbító frekvencia az adott eseménytől függ, és a központi elem frissítést küld a rendszernek, ha fontosabb változás következik be.

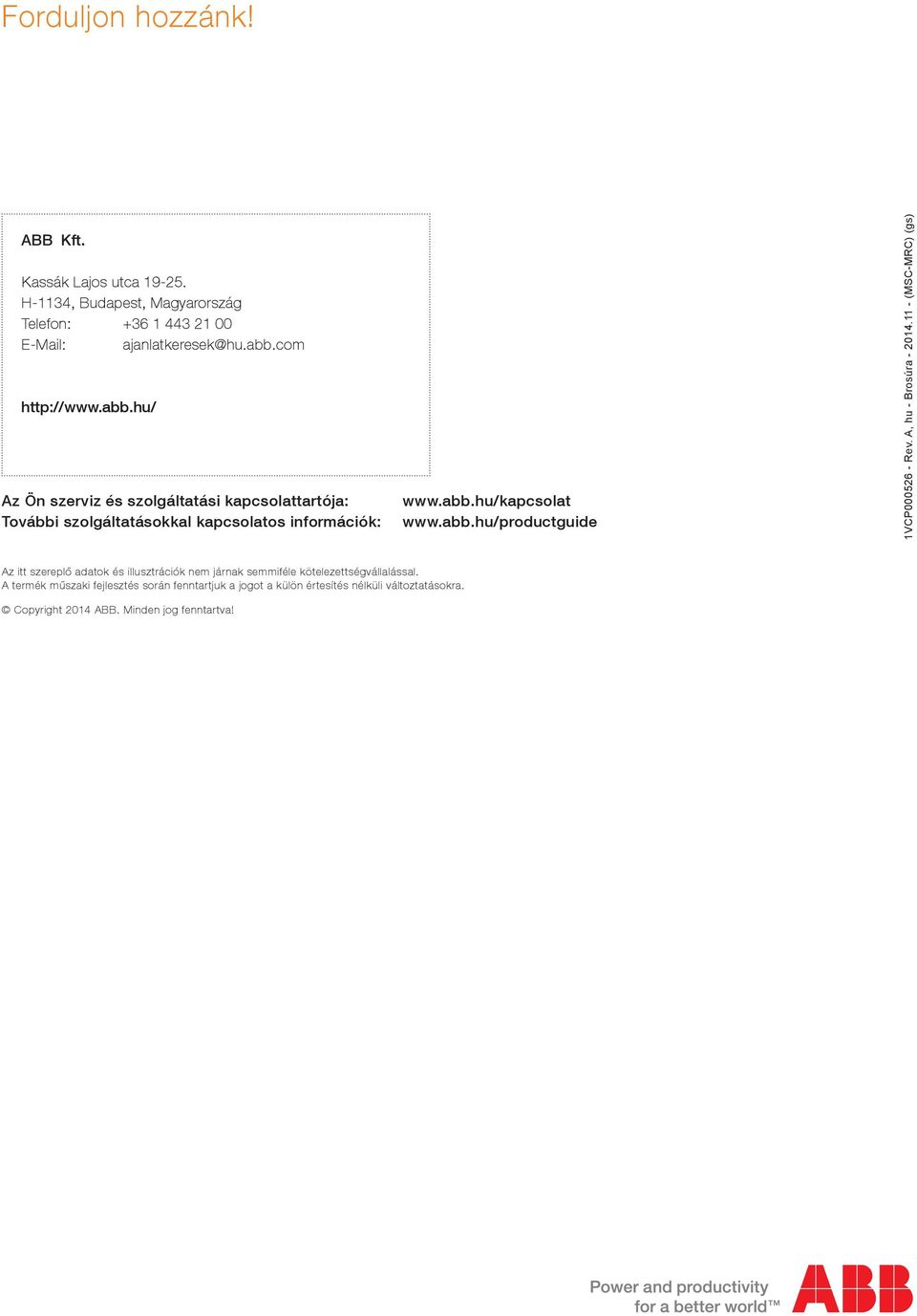

8 Forduljon hozzánk! ABB Kft. Kassák Lajos utca H-1134, Budapest, Magyarország Telefon: ajanlatkeresek@hu.abb.com Az Ön szerviz és szolgáltatási kapcsolattartója: További szolgáltatásokkal kapcsolatos információk: 1VCP Rev. A, hu - Brosúra (MSC-MRC) (gs) Az itt szereplő adatok és illusztrációk nem járnak semmiféle kötelezettségvállalással. A termék műszaki fejlesztés során fenntartjuk a jogot a külön értesítés nélküli változtatásokra. Copyright 2014 ABB. Minden jog fenntartva!

abb.hu/productguide 1VCP000526 - Rev. A, hu - Brosúra - 2014.
