1 PERI UP Rosett Teherhordó állvány Szerelési és alkalmazási útmutató kiadás

2

3 Tartalom Bevezetés Áttekintés / Fő elemek 1 Kivitelezési szabályok 2 Ajánlott felhasználás 2 Biztonsági utasítások 3 Általános tudnivalók 3 Kivitelezési szabályok A1 Felépítés fektetett helyzetben A1.1 Alapegység 4 A1.2 Állvány összeszerelése fektetve 5 A1.3 Állvány zárása fent 7 A1.4 Felállítás daruval 8 A2 Szétszerelés fektetett helyzetben A2.1 Szétszerelés 9 B1 Rendszer kiegészítések B1.1 Állvány csavaros toldóorsóval 10 B1.2 Állvány áthelyezés 12 B1.3 Csatlakoztatási pontok Személyi Védelmi Felszereléshez (PSA) 14 Táblázatok Teherbírási diagrammok 16 Elemválaszték Elemválaszték 22 Jelmagyarázat Biztonsági figyelmeztetés Figyelmeztetés Vizuális ellenőrzés Tipp Szerelési és alkalmazási útmutató

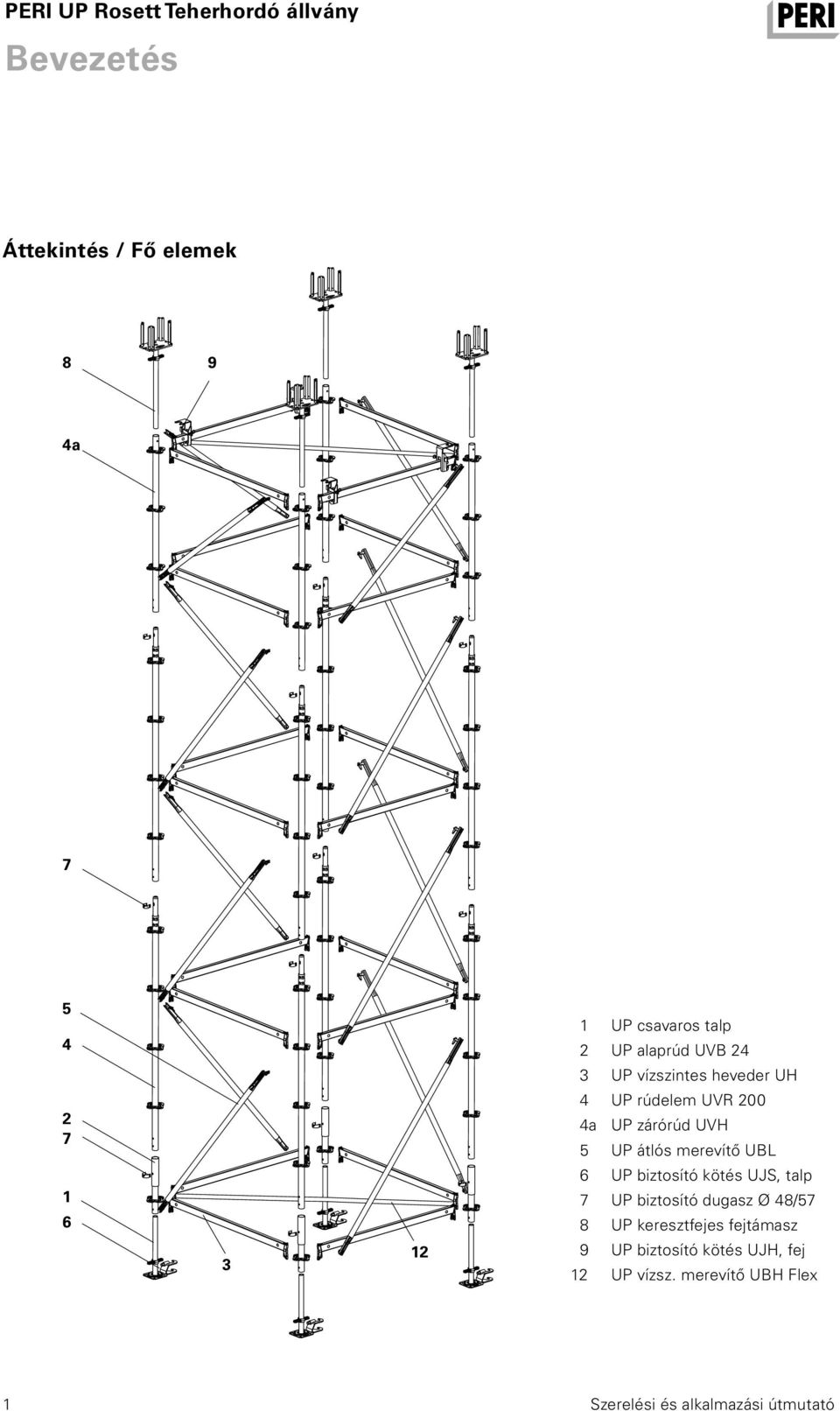

4 Bevezetés Áttekintés / Fő elemek 8 9 4a UP csavaros talp 2 UP alaprúd UVB 24 3 UP vízszintes heveder UH 4 UP rúdelem UVR 200 4a UP zárórúd UVH 5 UP átlós merevítő UBL 6 UP biztosító kötés UJS, talp 7 UP biztosító dugasz Ø 48/57 8 UP keresztfejes fejtámasz 9 UP biztosító kötés UJH, fej 12 UP vízsz. merevítő UBH Flex 1 Szerelési és alkalmazási útmutató

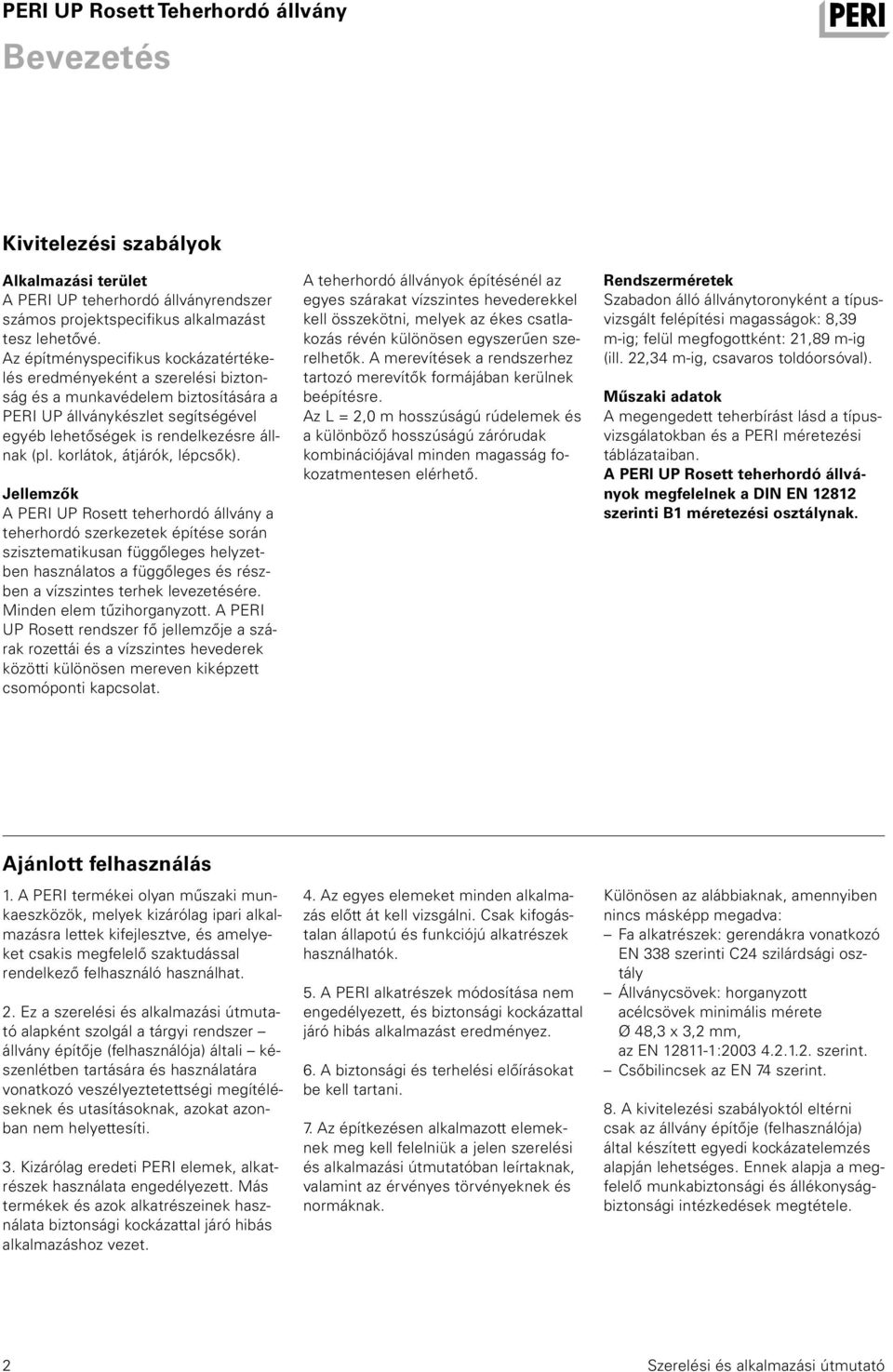

5 Bevezetés Kivitelezési szabályok Alkalmazási terület A PERI UP teherhordó állványrendszer számos projektspecifikus alkalmazást tesz lehetővé. Az építményspecifikus kockázatértékelés eredményeként a szerelési biztonság és a munkavédelem biztosítására a PERI UP állványkészlet segítségével egyéb lehetőségek is rendelkezésre állnak (pl. korlátok, átjárók, lépcsők). Jellemzők A PERI UP Rosett teherhordó állvány a teherhordó szerkezetek építése során szisztematikusan függőleges helyzetben használatos a függőleges és részben a vízszintes terhek levezetésére. Minden elem tűzihorganyzott. A PERI UP Rosett rendszer fő jellemzője a szárak rozettái és a vízszintes hevederek közötti különösen mereven kiképzett csomóponti kapcsolat. A teherhordó állványok építésénél az egyes szárakat vízszintes hevederekkel kell összekötni, melyek az ékes csatlakozás révén különösen egyszerűen szerelhetők. A merevítések a rendszerhez tartozó merevítők formájában kerülnek beépítésre. Az L = 2,0 m hosszúságú rúdelemek és a különböző hosszúságú zárórudak kombinációjával minden magasság fokozatmentesen elérhető. Rendszerméretek Szabadon álló állványtoronyként a típusvizsgált felépítési magasságok: 8,39 m-ig; felül megfogottként: 21,89 m-ig (ill. 22,34 m-ig, csavaros toldóorsóval). Műszaki adatok A megengedett teherbírást lásd a típusvizsgálatokban és a PERI méretezési táblázataiban. A PERI UP Rosett teherhordó állványok megfelelnek a DIN EN szerinti B1 méretezési osztálynak. Ajánlott felhasználás 1. A PERI termékei olyan műszaki munkaeszközök, melyek kizárólag ipari alkalmazásra lettek kifejlesztve, és amelyeket csakis megfelelő szaktudással rendelkező felhasználó használhat. 2. Ez a szerelési és alkalmazási útmutató alapként szolgál a tárgyi rendszer állvány építője (felhasználója) általi készenlétben tartására és használatára vonatkozó veszélyeztetettségi megítéléseknek és utasításoknak, azokat azonban nem helyettesíti. 3. Kizárólag eredeti PERI elemek, alkatrészek használata engedélyezett. Más termékek és azok alkatrészeinek használata biztonsági kockázattal járó hibás alkalmazáshoz vezet. 4. Az egyes elemeket minden alkalmazás előtt át kell vizsgálni. Csak kifogástalan állapotú és funkciójú alkatrészek használhatók. 5. A PERI alkatrészek módosítása nem engedélyezett, és biztonsági kockázattal járó hibás alkalmazást eredményez. 6. A biztonsági és terhelési előírásokat be kell tartani. 7. Az építkezésen alkalmazott elemeknek meg kell felelniük a jelen szerelési és alkalmazási útmutatóban leírtaknak, valamint az érvényes törvényeknek és normáknak. Különösen az alábbiaknak, amennyiben nincs másképp megadva: Fa alkatrészek: gerendákra vonatkozó EN 338 szerinti C24 szilárdsági osztály Állványcsövek: horganyzott acélcsövek minimális mérete Ø 48,3 x 3,2 mm, az EN : szerint. Csőbilincsek az EN 74 szerint. 8. A kivitelezési szabályoktól eltérni csak az állvány építője (felhasználója) által készített egyedi kockázatelemzés alapján lehetséges. Ennek alapja a megfelelő munkabiztonsági és állékonyságbiztonsági intézkedések megtétele. 2 Szerelési és alkalmazási útmutató

6

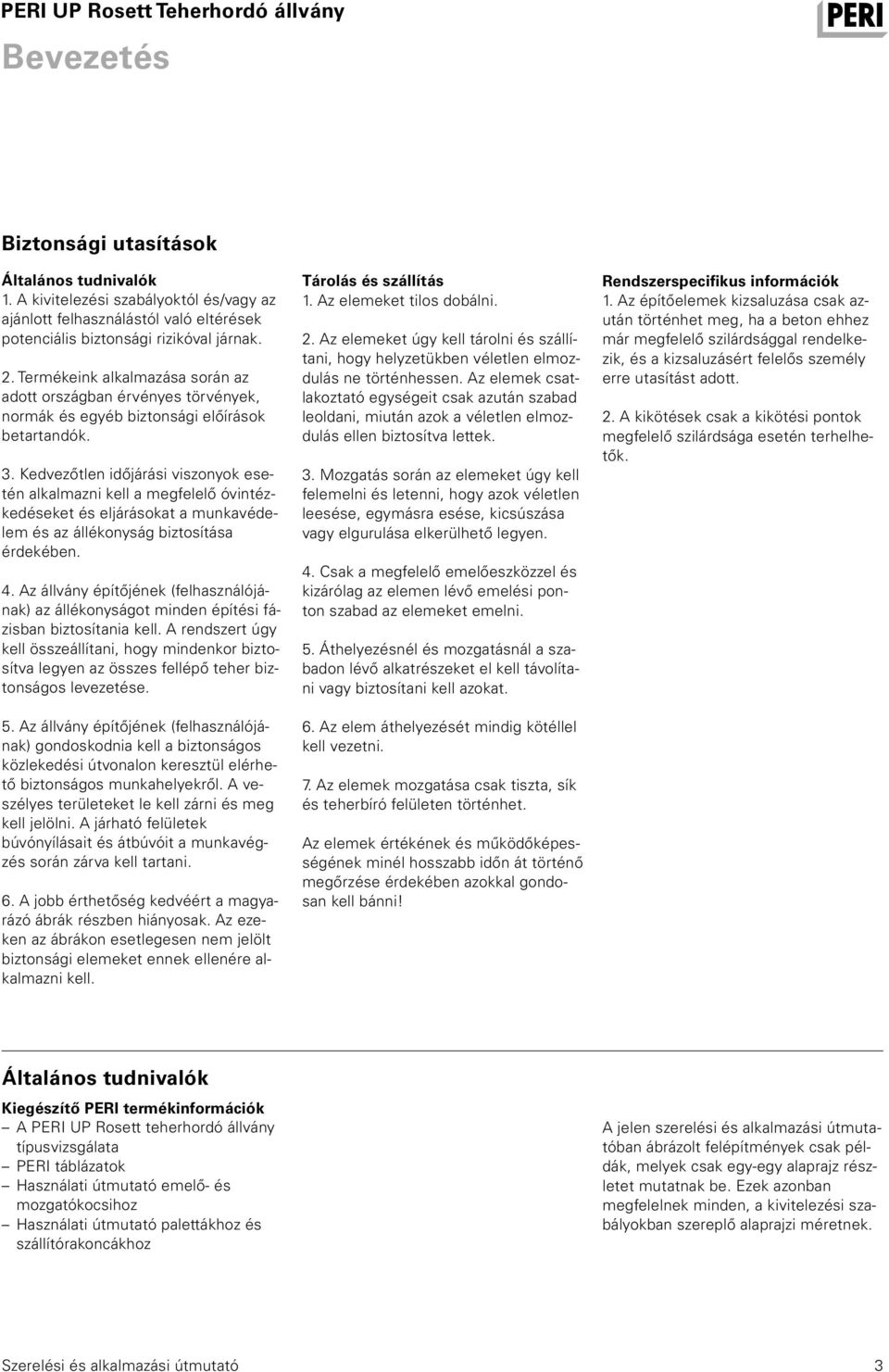

7 Bevezetés Biztonsági utasítások Általános tudnivalók 1. A kivitelezési szabályoktól és/vagy az ajánlott felhasználástól való eltérések potenciális biztonsági rizikóval járnak. 2. Termékeink alkalmazása során az adott országban érvényes törvények, normák és egyéb biztonsági előírások betartandók. 3. Kedvezőtlen időjárási viszonyok esetén alkalmazni kell a megfelelő óvintézkedéseket és eljárásokat a munkavédelem és az állékonyság biztosítása érdekében. 4. Az állvány építőjének (felhasználójának) az állékonyságot minden építési fázisban biztosítania kell. A rendszert úgy kell összeállítani, hogy mindenkor biztosítva legyen az összes fellépő teher biztonságos levezetése. 5. Az állvány építőjének (felhasználójának) gondoskodnia kell a biztonságos közlekedési útvonalon keresztül elérhető biztonságos munkahelyekről. A veszélyes területeket le kell zárni és meg kell jelölni. A járható felületek búvónyílásait és átbúvóit a munkavégzés során zárva kell tartani. 6. A jobb érthetőség kedvéért a magyarázó ábrák részben hiányosak. Az ezeken az ábrákon esetlegesen nem jelölt biztonsági elemeket ennek ellenére alkalmazni kell. Tárolás és szállítás 1. Az elemeket tilos dobálni. 2. Az elemeket úgy kell tárolni és szállítani, hogy helyzetükben véletlen elmozdulás ne történhessen. Az elemek csatlakoztató egységeit csak azután szabad leoldani, miután azok a véletlen elmozdulás ellen biztosítva lettek. 3. Mozgatás során az elemeket úgy kell felemelni és letenni, hogy azok véletlen leesése, egymásra esése, kicsúszása vagy elgurulása elkerülhető legyen. 4. Csak a megfelelő emelőeszközzel és kizárólag az elemen lévő emelési ponton szabad az elemeket emelni. 5. Áthelyezésnél és mozgatásnál a szabadon lévő alkatrészeket el kell távolítani vagy biztosítani kell azokat. 6. Az elem áthelyezését mindig kötéllel kell vezetni. 7. Az elemek mozgatása csak tiszta, sík és teherbíró felületen történhet. Az elemek értékének és működőképességének minél hosszabb időn át történő megőrzése érdekében azokkal gondosan kell bánni! Rendszerspecifikus információk 1. Az építőelemek kizsaluzása csak azután történhet meg, ha a beton ehhez már megfelelő szilárdsággal rendelkezik, és a kizsaluzásért felelős személy erre utasítást adott. 2. A kikötések csak a kikötési pontok megfelelő szilárdsága esetén terhelhetők. Általános tudnivalók Kiegészítő PERI termékinformációk A PERI UP Rosett teherhordó állvány típusvizsgálata PERI táblázatok Használati útmutató emelő- és mozgatókocsihoz Használati útmutató palettákhoz és szállítórakoncákhoz A jelen szerelési és alkalmazási útmutatóban ábrázolt felépítmények csak példák, melyek csak egy-egy alaprajz részletet mutatnak be. Ezek azonban megfelelnek minden, a kivitelezési szabályokban szereplő alaprajzi méretnek. Szerelési és alkalmazási útmutató 3

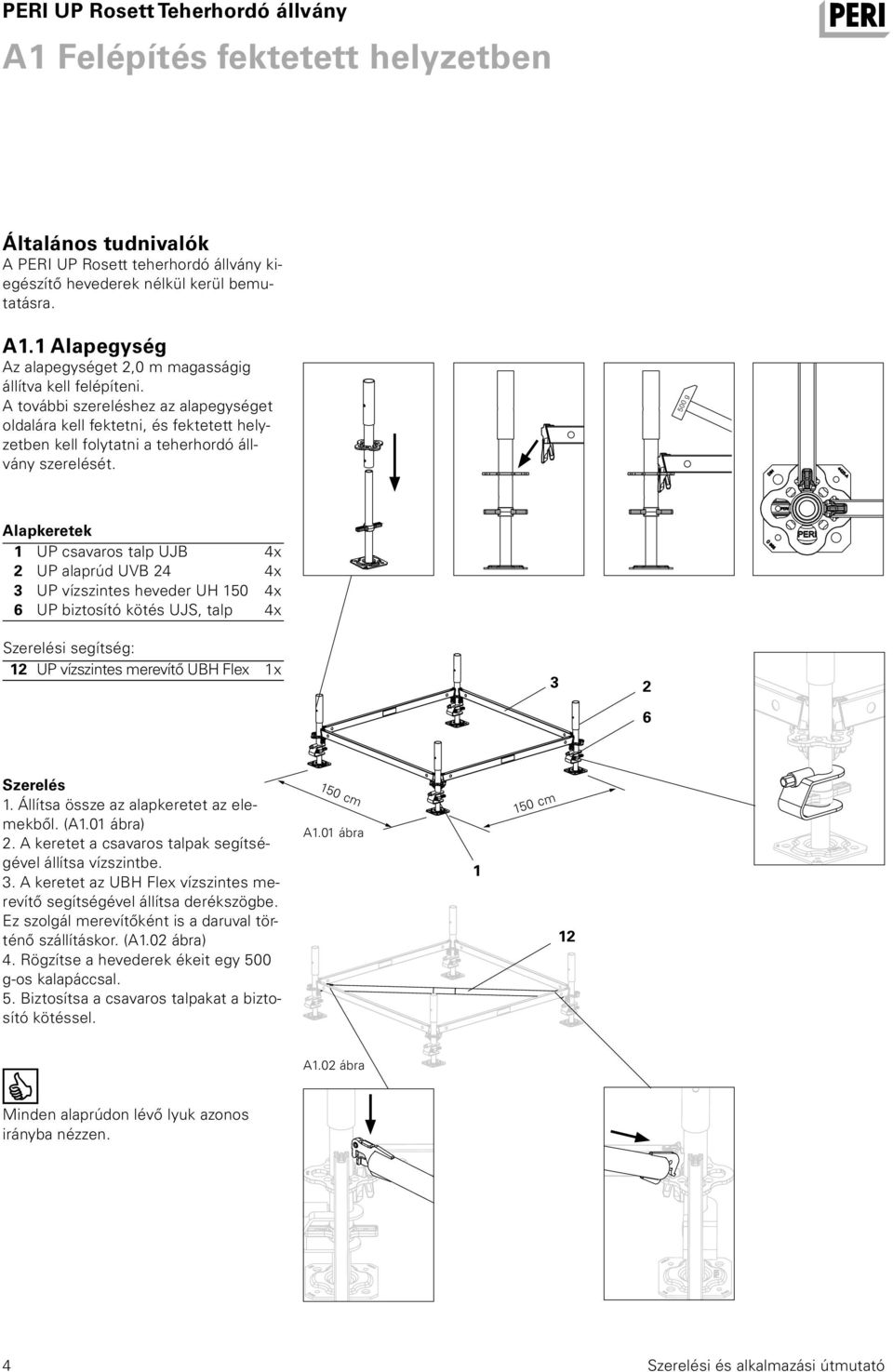

8 A1 Felépítés fektetett helyzetben Általános tudnivalók A PERI UP Rosett teherhordó állvány kiegészítő hevederek nélkül kerül bemutatásra. A1.1 Alapegység Az alapegységet 2,0 m magasságig állítva kell felépíteni. A további szereléshez az alapegységet oldalára kell fektetni, és fektetett helyzetben kell folytatni a teherhordó állvány szerelését. 500 g Alapkeretek 1 UP csavaros talp UJB 4x 2 UP alaprúd UVB 24 4x 3 UP vízszintes heveder UH 150 4x 6 UP biztosító kötés UJS, talp 4x Szerelési segítség: 12 UP vízszintes merevítő UBH Flex 1x Szerelés 1. Állítsa össze az alapkeretet az elemekből. (A1.01 ábra) 2. A keretet a csavaros talpak segítségével állítsa vízszintbe. 3. A keretet az UBH Flex vízszintes merevítő segítségével állítsa derékszögbe. Ez szolgál merevítőként is a daruval történő szállításkor. (A1.02 ábra) 4. Rögzítse a hevederek ékeit egy 500 g-os kalapáccsal. 5. Biztosítsa a csavaros talpakat a biztosító kötéssel. 150 cm A1.01 ábra cm 12 A1.02 ábra Minden alaprúdon lévő lyuk azonos irányba nézzen. 4 Szerelési és alkalmazási útmutató

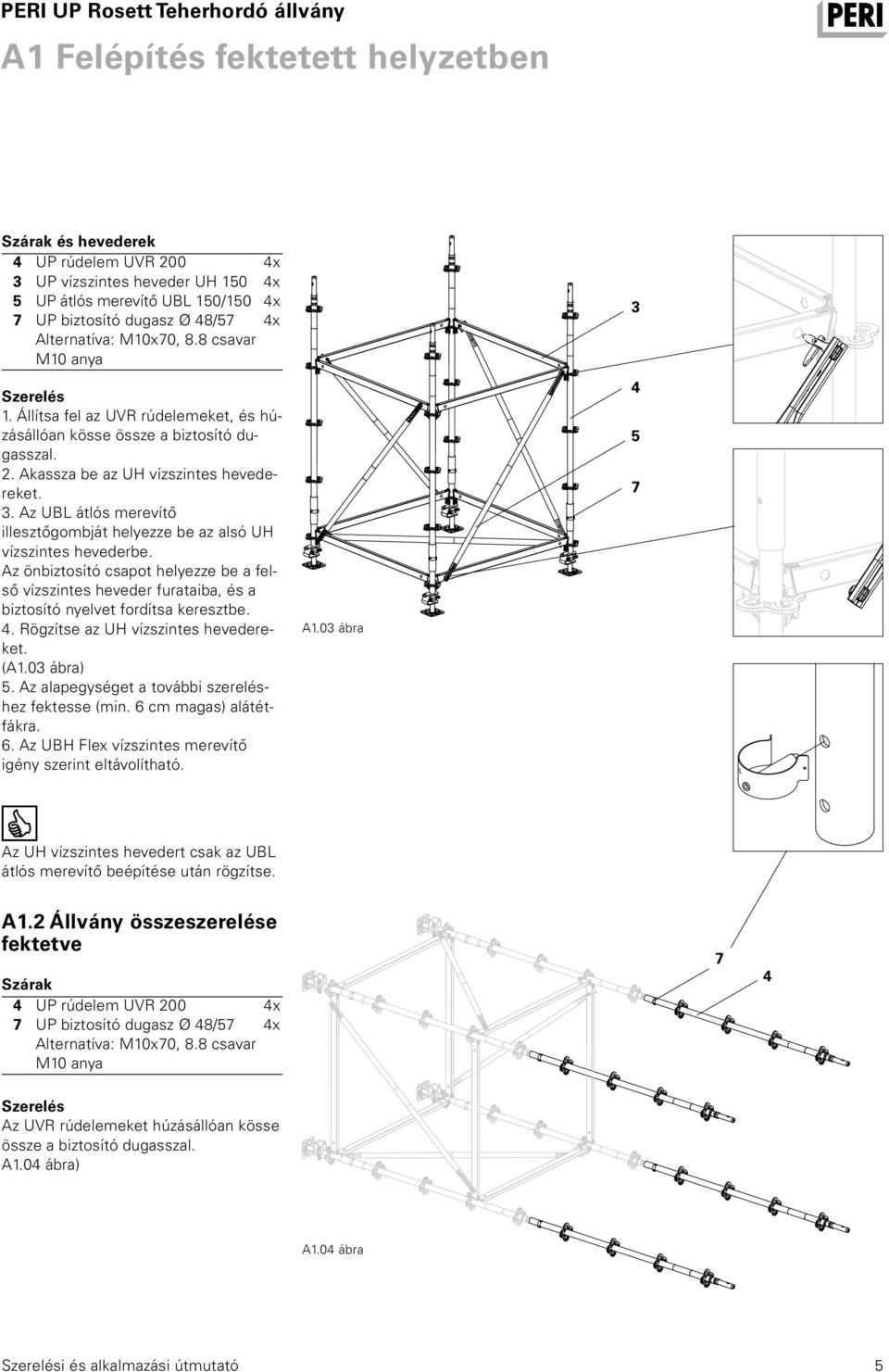

9 A1 Felépítés fektetett helyzetben Szárak és hevederek 4 UP rúdelem UVR 200 4x 3 UP vízszintes heveder UH 150 4x 5 UP átlós merevítő UBL 150/150 4x 7 UP biztosító dugasz Ø 48/57 4x Alternatíva: M10x70, 8.8 csavar M10 anya Szerelés 1. Állítsa fel az UVR rúdelemeket, és húzásállóan kösse össze a biztosító dugasszal. 2. Akassza be az UH vízszintes hevedereket. 3. Az UBL átlós merevítő illesztőgombját helyezze be az alsó UH vízszintes hevederbe. Az önbiztosító csapot helyezze be a felső vízszintes heveder furataiba, és a biztosító nyelvet fordítsa keresztbe. 4. Rögzítse az UH vízszintes hevedereket. (A1.03 ábra) 5. Az alapegységet a további szereléshez fektesse (min. 6 cm magas) alátétfákra. 6. Az UBH Flex vízszintes merevítő igény szerint eltávolítható. A1.03 ábra Az UH vízszintes hevedert csak az UBL átlós merevítő beépítése után rögzítse. A1.2 Állvány összeszerelése fektetve Szárak 4 UP rúdelem UVR 200 4x 7 UP biztosító dugasz Ø 48/57 4x Alternatíva: M10x70, 8.8 csavar M10 anya 7 4 Szerelés Az UVR rúdelemeket húzásállóan kösse össze a biztosító dugasszal. A1.04 ábra) A1.04 ábra Szerelési és alkalmazási útmutató 5

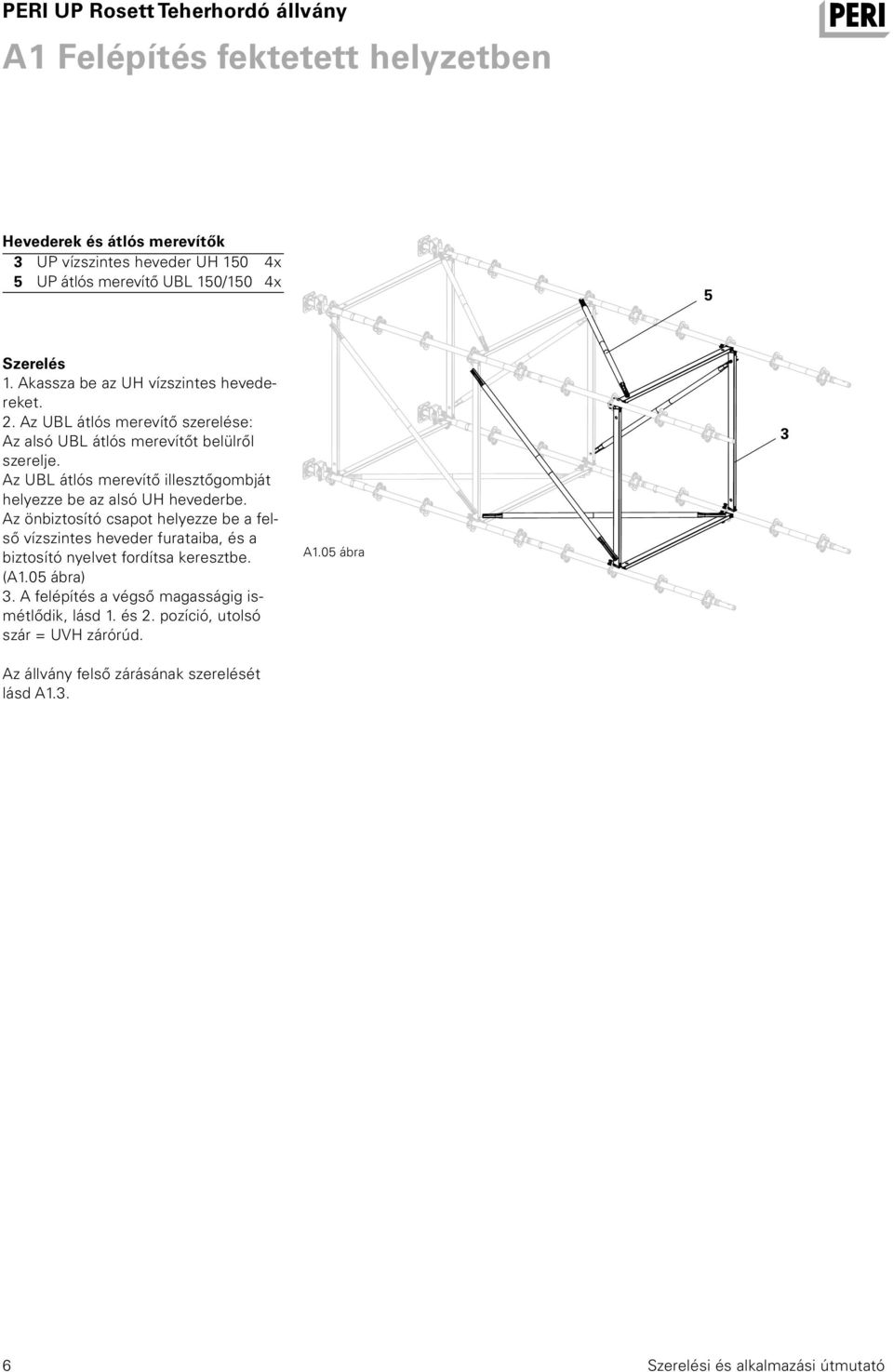

10 A1 Felépítés fektetett helyzetben Hevederek és átlós merevítők 3 UP vízszintes heveder UH 150 4x 5 UP átlós merevítő UBL 150/150 4x 5 Szerelés 1. Akassza be az UH vízszintes hevedereket. 2. Az UBL átlós merevítő szerelése: Az alsó UBL átlós merevítőt belülről szerelje. Az UBL átlós merevítő illesztőgombját helyezze be az alsó UH hevederbe. Az önbiztosító csapot helyezze be a felső vízszintes heveder furataiba, és a biztosító nyelvet fordítsa keresztbe. (A1.05 ábra) 3. A felépítés a végső magasságig ismétlődik, lásd 1. és 2. pozíció, utolsó szár = UVH zárórúd. Az állvány felső zárásának szerelését lásd A1.3. A1.05 ábra 3 6 Szerelési és alkalmazási útmutató

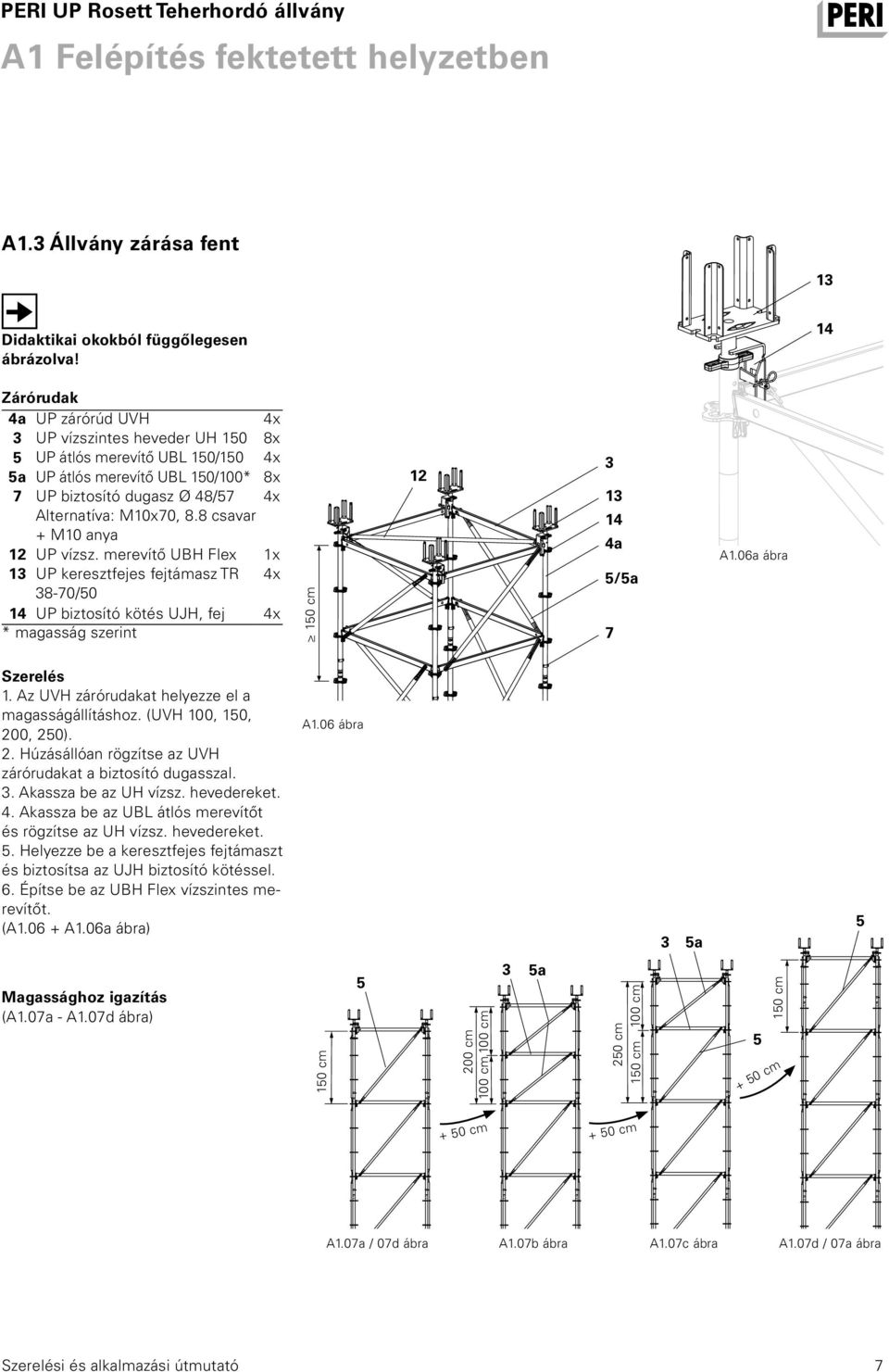

11 A1 Felépítés fektetett helyzetben A1.3 Állvány zárása fent 13 Didaktikai okokból függőlegesen ábrázolva! 14 Zárórudak 4a UP zárórúd UVH 4x 3 UP vízszintes heveder UH 150 8x 5 UP átlós merevítő UBL 150/150 4x 5a UP átlós merevítő UBL 150/100* 8x 7 UP biztosító dugasz Ø 48/57 4x Alternatíva: M10x70, 8.8 csavar + M10 anya 12 UP vízsz. merevítő UBH Flex 1x 13 UP keresztfejes fejtámasz TR 4x 38-70/50 14 UP biztosító kötés UJH, fej 4x * magasság szerint 150 cm a 5/5a 7 A1.06a ábra Szerelés 1. Az UVH zárórudakat helyezze el a magasságállításhoz. (UVH 100, 150, 200, 250). 2. Húzásállóan rögzítse az UVH zárórudakat a biztosító dugasszal. 3. Akassza be az UH vízsz. hevedereket. 4. Akassza be az UBL átlós merevítőt és rögzítse az UH vízsz. hevedereket. 5. Helyezze be a keresztfejes fejtámaszt és biztosítsa az UJH biztosító kötéssel. 6. Építse be az UBH Flex vízszintes merevítőt. (A A1.06a ábra) A1.06 ábra 3 5a 5 Magassághoz igazítás (A1.07a - A1.07d ábra) 150 cm cm 100 cm 100 cm 3 5a 100 cm 250 cm 150 cm cm + 50 cm + 50 cm + 50 cm A1.07a / 07d ábra A1.07b ábra A1.07c ábra A1.07d / 07a ábra Szerelési és alkalmazási útmutató 7

12 A1 Felépítés fektetett helyzetben A1.4 Felállítás daruval Minden rúdelemet húzásbiztosan kell kapcsolni! Felállítás Helyezzen el négy emelőhevedert az UH vízszintes hevedereknél lévő rozetta csomópontok alá, és csatlakoztassa azokat a daruhoz. (A A1.08a ábra) A1.08a ábra A1.08 ábra 8 Szerelési és alkalmazási útmutató

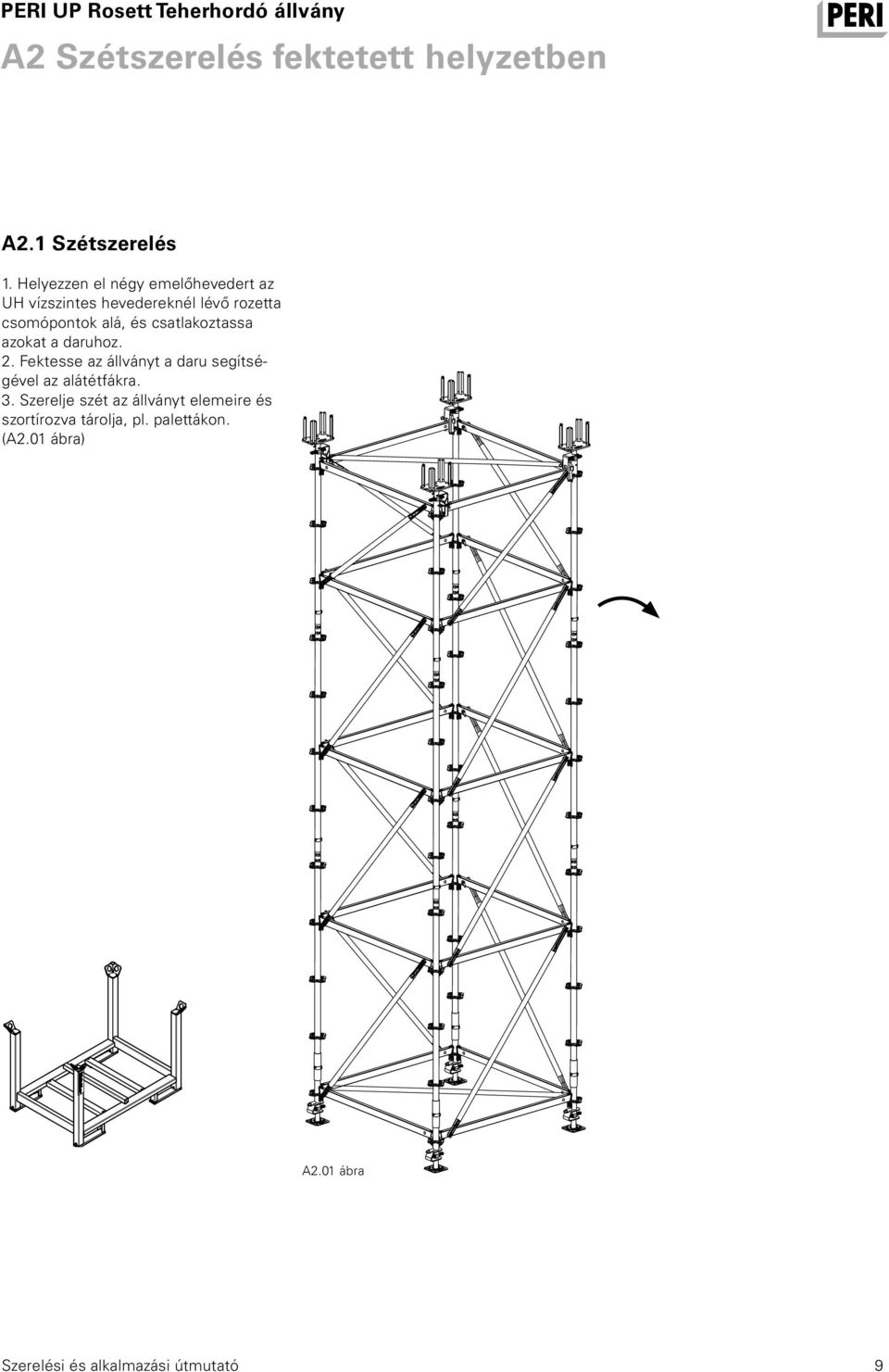

13 A2 Szétszerelés fektetett helyzetben A2.1 Szétszerelés 1. Helyezzen el négy emelőhevedert az UH vízszintes hevedereknél lévő rozetta csomópontok alá, és csatlakoztassa azokat a daruhoz. 2. Fektesse az állványt a daru segítségével az alátétfákra. 3. Szerelje szét az állványt elemeire és szortírozva tárolja, pl. palettákon. (A2.01 ábra) A2.01 ábra Szerelési és alkalmazási útmutató 9

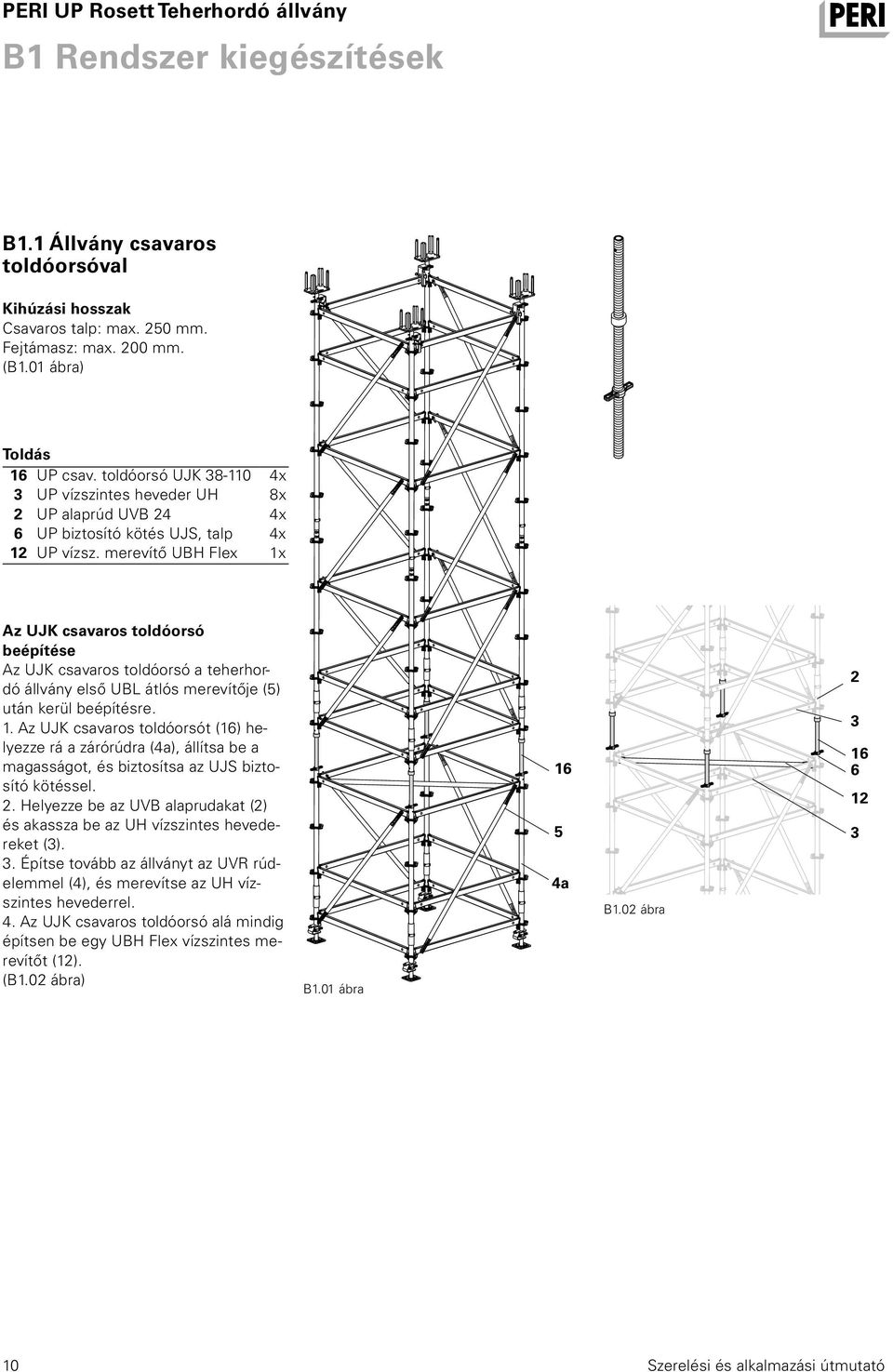

14 B1 Rendszer kiegészítések B1.1 Állvány csavaros toldóorsóval Kihúzási hosszak Csavaros talp: max. 250 mm. Fejtámasz: max. 200 mm. (B1.01 ábra) Toldás 16 UP csav. toldóorsó UJK x 3 UP vízszintes heveder UH 8x 2 UP alaprúd UVB 24 4x 6 UP biztosító kötés UJS, talp 4x 12 UP vízsz. merevítő UBH Flex 1x Az UJK csavaros toldóorsó beépítése Az UJK csavaros toldóorsó a teherhordó állvány első UBL átlós merevítője (5) után kerül beépítésre. 1. Az UJK csavaros toldóorsót (16) helyezze rá a zárórúdra (4a), állítsa be a magasságot, és biztosítsa az UJS biztosító kötéssel. 2. Helyezze be az UVB alaprudakat (2) és akassza be az UH vízszintes hevedereket (3). 3. Építse tovább az állványt az UVR rúdelemmel (4), és merevítse az UH vízszintes hevederrel. 4. Az UJK csavaros toldóorsó alá mindig építsen be egy UBH Flex vízszintes merevítőt (12). (B1.02 ábra) B1.01 ábra a B1.02 ábra 10 Szerelési és alkalmazási útmutató

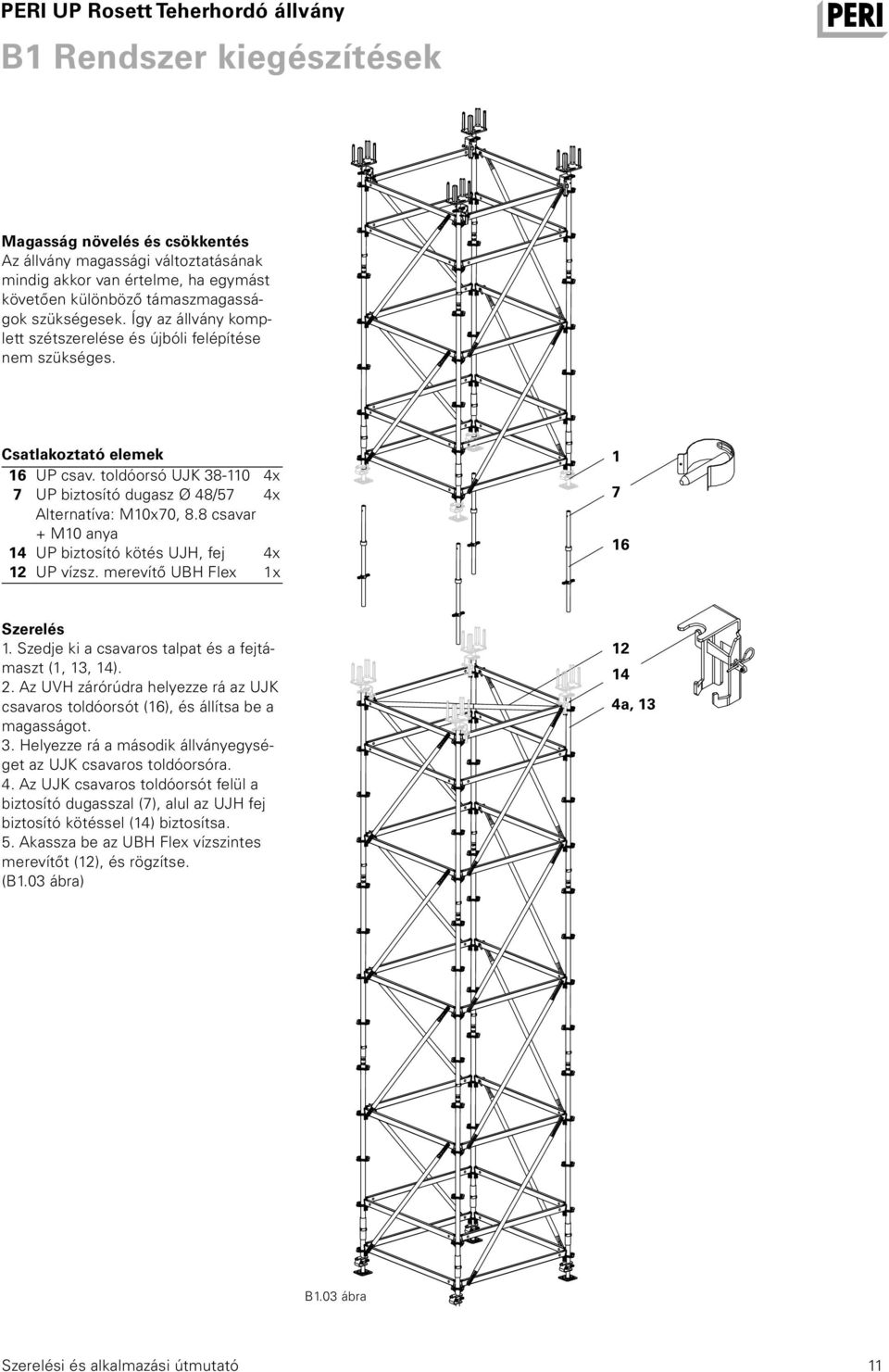

15 B1 Rendszer kiegészítések Magasság növelés és csökkentés Az állvány magassági változtatásának mindig akkor van értelme, ha egymást követően különböző támaszmagasságok szükségesek. Így az állvány komplett szétszerelése és újbóli felépítése nem szükséges. Csatlakoztató elemek 16 UP csav. toldóorsó UJK x 7 UP biztosító dugasz Ø 48/57 4x Alternatíva: M10x70, 8.8 csavar + M10 anya 14 UP biztosító kötés UJH, fej 4x 12 UP vízsz. merevítő UBH Flex 1x Szerelés 1. Szedje ki a csavaros talpat és a fejtámaszt (1, 13, 14). 2. Az UVH zárórúdra helyezze rá az UJK csavaros toldóorsót (16), és állítsa be a magasságot. 3. Helyezze rá a második állványegységet az UJK csavaros toldóorsóra. 4. Az UJK csavaros toldóorsót felül a biztosító dugasszal (7), alul az UJH fej biztosító kötéssel (14) biztosítsa. 5. Akassza be az UBH Flex vízszintes merevítőt (12), és rögzítse. (B1.03 ábra) a, 13 B1.03 ábra Szerelési és alkalmazási útmutató 11

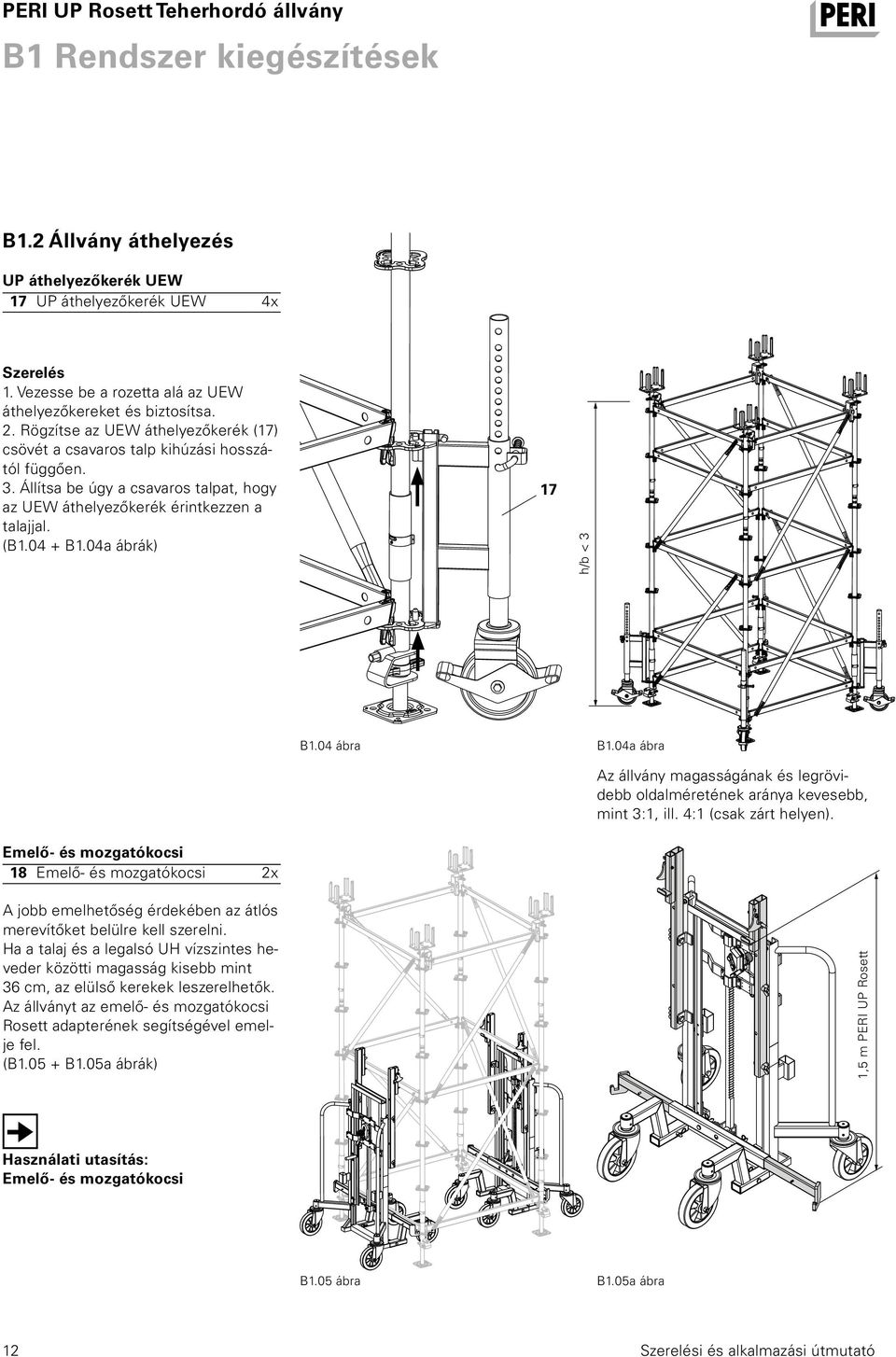

16 B1 Rendszer kiegészítések B1.2 Állvány áthelyezés UP áthelyezőkerék UEW 17 UP áthelyezőkerék UEW 4x Szerelés 1. Vezesse be a rozetta alá az UEW áthelyezőkereket és biztosítsa. 2. Rögzítse az UEW áthelyezőkerék (17) csövét a csavaros talp kihúzási hosszától függően. 3. Állítsa be úgy a csavaros talpat, hogy az UEW áthelyezőkerék érintkezzen a talajjal. (B B1.04a ábrák) 17 h/b < 3 B1.04 ábra B1.04a ábra Az állvány magasságának és legrövidebb oldalméretének aránya kevesebb, mint 3:1, ill. 4:1 (csak zárt helyen). Emelő- és mozgatókocsi 18 Emelő- és mozgatókocsi 2x A jobb emelhetőség érdekében az átlós merevítőket belülre kell szerelni. Ha a talaj és a legalsó UH vízszintes heveder közötti magasság kisebb mint 36 cm, az elülső kerekek leszerelhetők. Az állványt az emelő- és mozgatókocsi Rosett adapterének segítségével emelje fel. (B B1.05a ábrák) 1,5 m PERI UP Rosett Használati utasítás: Emelő- és mozgatókocsi B1.05 ábra B1.05a ábra 12 Szerelési és alkalmazási útmutató

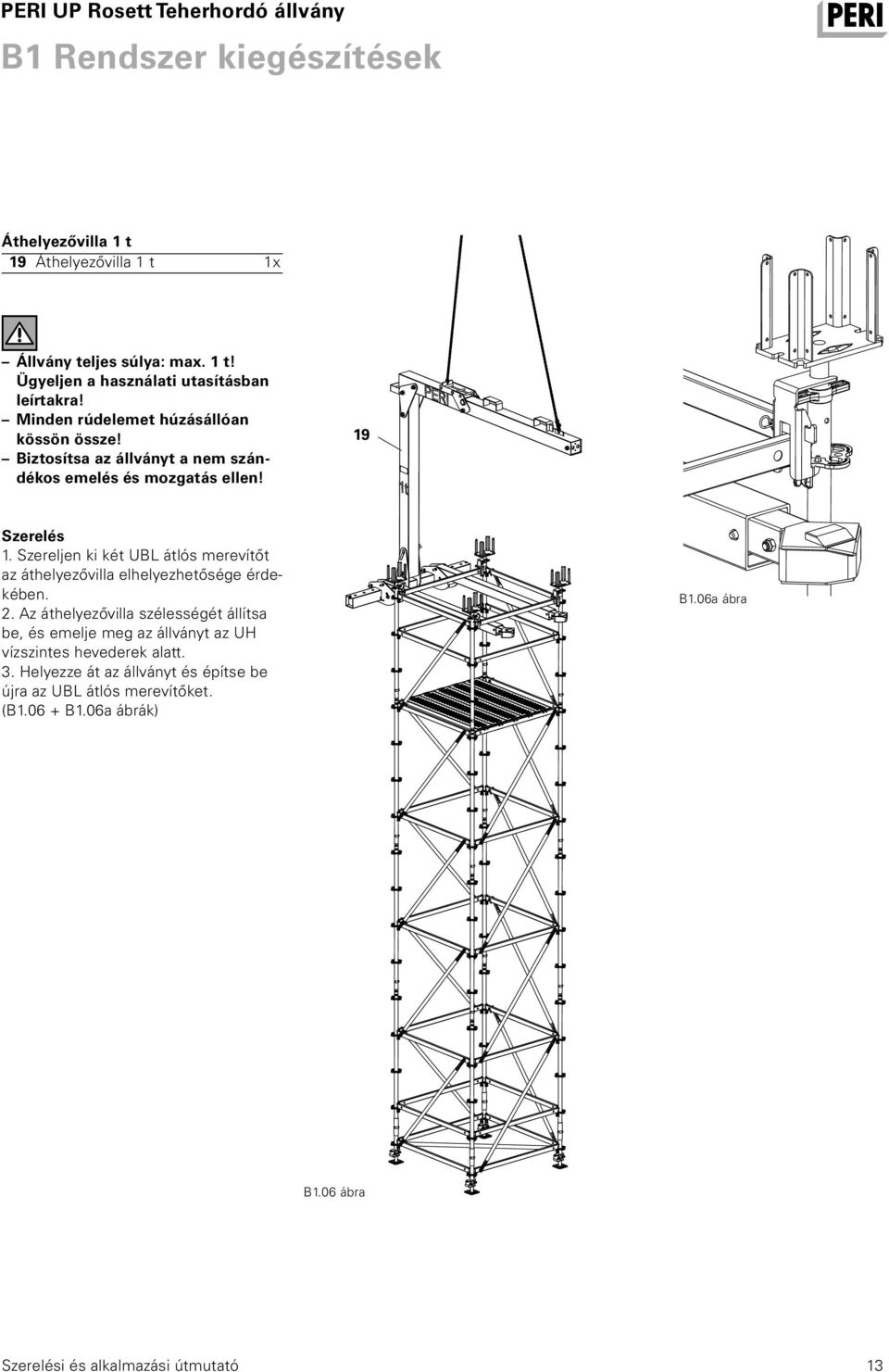

17 B1 Rendszer kiegészítések Áthelyezővilla 1 t 19 Áthelyezővilla 1 t 1x Állvány teljes súlya: max. 1 t! Ügyeljen a használati utasításban leírtakra! Minden rúdelemet húzásállóan kössön össze! Biztosítsa az állványt a nem szándékos emelés és mozgatás ellen! 19 Szerelés 1. Szereljen ki két UBL átlós merevítőt az áthelyezővilla elhelyezhetősége érdekében. 2. Az áthelyezővilla szélességét állítsa be, és emelje meg az állványt az UH vízszintes hevederek alatt. 3. Helyezze át az állványt és építse be újra az UBL átlós merevítőket. (B B1.06a ábrák) B1.06a ábra B1.06 ábra Szerelési és alkalmazási útmutató 13

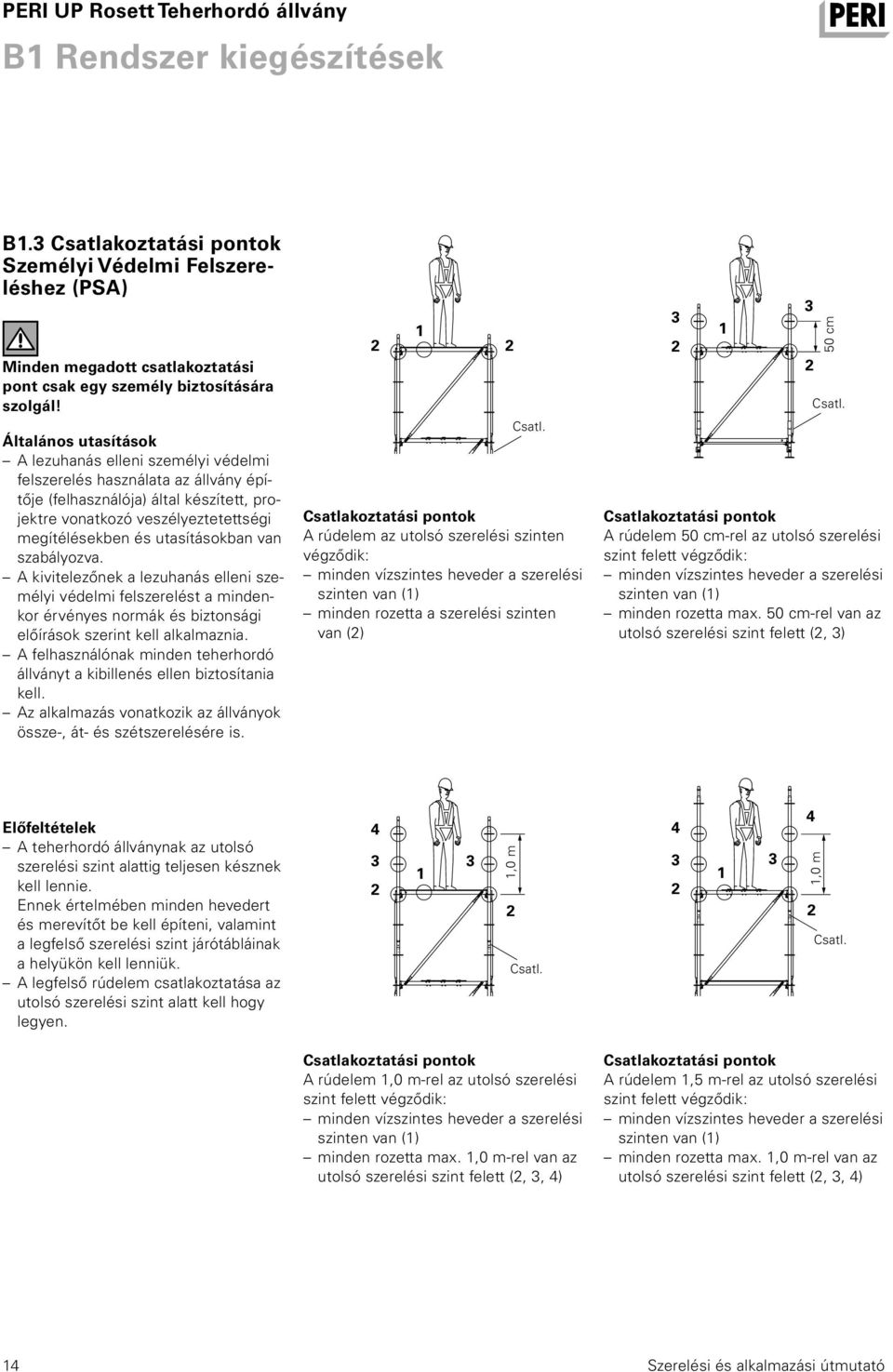

18 B1 Rendszer kiegészítések B1.3 Csatlakoztatási pontok Személyi Védelmi Felszereléshez (PSA) Minden megadott csatlakoztatási pont csak egy személy biztosítására szolgál! Általános utasítások A lezuhanás elleni személyi védelmi felszerelés használata az állvány építője (felhasználója) által készített, projektre vonatkozó veszélyeztetettségi megítélésekben és utasításokban van szabályozva. A kivitelezőnek a lezuhanás elleni személyi védelmi felszerelést a mindenkor érvényes normák és biztonsági előírások szerint kell alkalmaznia. A felhasználónak minden teherhordó állványt a kibillenés ellen biztosítania kell. Az alkalmazás vonatkozik az állványok össze-, át- és szétszerelésére is Csatl. Csatlakoztatási pontok A rúdelem az utolsó szerelési szinten végződik: minden vízszintes heveder a szerelési szinten van (1) minden rozetta a szerelési szinten van (2) cm Csatl. Csatlakoztatási pontok A rúdelem 50 cm-rel az utolsó szerelési szint felett végződik: minden vízszintes heveder a szerelési szinten van (1) minden rozetta max. 50 cm-rel van az utolsó szerelési szint felett (2, 3) Előfeltételek A teherhordó állványnak az utolsó szerelési szint alattig teljesen késznek kell lennie. Ennek értelmében minden hevedert és merevítőt be kell építeni, valamint a legfelső szerelési szint járótábláinak a helyükön kell lenniük. A legfelső rúdelem csatlakoztatása az utolsó szerelési szint alatt kell hogy legyen ,0 m Csatl ,0 m Csatl. Csatlakoztatási pontok A rúdelem 1,0 m-rel az utolsó szerelési szint felett végződik: minden vízszintes heveder a szerelési szinten van (1) minden rozetta max. 1,0 m-rel van az utolsó szerelési szint felett (2, 3, 4) Csatlakoztatási pontok A rúdelem 1,5 m-rel az utolsó szerelési szint felett végződik: minden vízszintes heveder a szerelési szinten van (1) minden rozetta max. 1,0 m-rel van az utolsó szerelési szint felett (2, 3, 4) 14 Szerelési és alkalmazási útmutató

19 B1 Rendszer kiegészítések Kibillenés elleni intézkedések Személyi sérülésveszély! Az állékonyságot biztosítani kell! Az állványtornyokat ki kell kötni egy megfelelő építményhez, pl. épület, hídfő, támaszok. Az állványtornyokat össze kell kötni UH vízszintes hevederekkel, vagy állványcsövekkel és csőbilincsekkel. (B1.07 ábra) Az állványtornyokat úgy kösse össze más rendszerelemekkel, hogy azok stabil egységet képezzenek. (B1.08 ábra) Az állvány magasságának és legkisebb felállítási szélességének aránya kisebb, mint 3:1. Az ábrákon a csatl. pontok megjelölve. B1.07 ábra B1.08 ábra Szerelési és alkalmazási útmutató 15

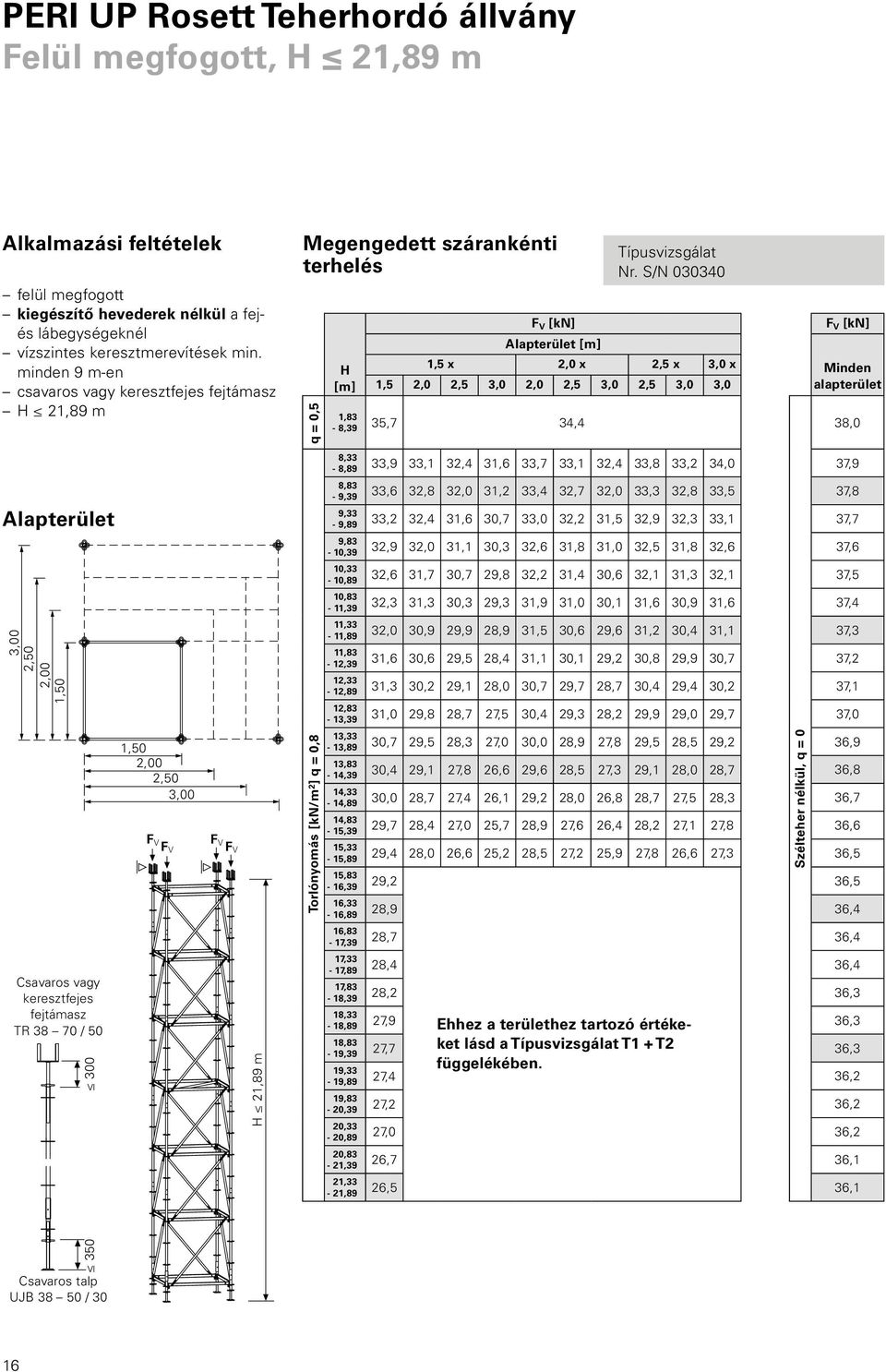

20 Felül megfogott, H 21,89 m Alkalmazási feltételek felül megfogott kiegészítő hevederek nélkül a fejés lábegységeknél vízszintes keresztmerevítések min. minden 9 m-en csavaros vagy keresztfejes fejtámasz H 21,89 m Megengedett szárankénti terhelés q = 0,5 H [m] F V [kn] Alapterület [m] 1,5 x 2,0 x 2,5 x 3,0 x 1,5 2,0 2,5 3,0 2,0 2,5 3,0 2,5 3,0 3,0 1,83-8,39 35,7 34,4 Típusvizsgálat Nr. S/N F V [kn] Minden alapterület 38,0 8,33-8,89 33,9 33,1 32,4 31,6 33,7 33,1 32,4 33,8 33,2 34,0 37,9 Alapterület 3,00 2,50 2,00 1,50 Csavaros vagy keresztfejes fejtámasz TR / Csavaros talp UJB / 30 1,50 2,00 2,50 3,00 F V FV F V F V H 21,89 m [kn/m 2 ] q = 0,8 Torlónyomás 8,83-9,39 33,6 32,8 32,0 31,2 33,4 32,7 32,0 33,3 32,8 33,5 9,33-9,89 33,2 32,4 31,6 30,7 33,0 32,2 31,5 32,9 32,3 33,1 9,83-10,39 32,9 32,0 31,1 30,3 32,6 31,8 31,0 32,5 31,8 32,6 10,33-10,89 32,6 31,7 30,7 29,8 32,2 31,4 30,6 32,1 31,3 32,1 10,83-11,39 32,3 31,3 30,3 29,3 31,9 31,0 30,1 31,6 30,9 31,6 11,33-11,89 32,0 30,9 29,9 28,9 31,5 30,6 29,6 31,2 30,4 31,1 11,83-12,39 31,6 30,6 29,5 28,4 31,1 30,1 29,2 30,8 29,9 30,7 12,33-12,89 31,3 30,2 29,1 28,0 30,7 29,7 28,7 30,4 29,4 30,2 12,83-13,39 31,0 29,8 28,7 27,5 30,4 29,3 28,2 29,9 29,0 29,7 13,33-13,89 30,7 29,5 28,3 27,0 30,0 28,9 27,8 29,5 28,5 29,2 13,83-14,39 30,4 29,1 27,8 26,6 29,6 28,5 27,3 29,1 28,0 28,7 14,33-14,89 30,0 28,7 27,4 26,1 29,2 28,0 26,8 28,7 27,5 28,3 14,83-15,39 29,7 28,4 27,0 25,7 28,9 27,6 26,4 28,2 27,1 27,8 15,33-15,89 29,4 28,0 26,6 25,2 28,5 27,2 25,9 27,8 26,6 27,3 15,83-16,39 29,2 16,33-16,89 28,9 16,83-17,39 28,7 17,33-17,89 28,4 17,83-18,39 28,2 18,33-18,89 27,9 18,83-19,39 27,7 19,33-19,89 27,4 19,83-20,39 27,2 20,33-20,89 27,0 20,83-21,39 26,7 21,33-21,89 26,5 Ehhez a területhez tartozó értékeket lásd a Típusvizsgálat T1 + T2 függelékében. Szélteher nélkül, q = 0 37,8 37,7 37,6 37,5 37,4 37,3 37,2 37,1 37,0 36,9 36,8 36,7 36,6 36,5 36,5 36,4 36,4 36,4 36,3 36,3 36,3 36,2 36,2 36,2 36,1 36,1 16

21 Felül megfogott, H 21,89 m, kiegészítő hevederrel Alkalmazási feltételek felül megfogott kiegészítő hevederekkel a fej- és lábegységeknél vízszintes keresztmerevítések min. minden 9 m-en csavaros vagy keresztfejes fejtámasz H 21,89 m Megengedett szárankénti terhelés q = 0,5 H [m] F V [kn] Alapterület [m] 1,5 x 2,0 x 2,5 x 3,0 x 1,5 2,0 2,5 3,0 2,0 2,5 3,0 2,5 3,0 3,0 1,83-8,39 39,9 38,9 Típusvizsgálat Nr. S/N F V [kn] Minden alapterület 41,6 8,33-8,89 38,5 37,7 37,0 36,2 37,9 37,3 36,6 37,6 37,1 37,5 41,5 Alapterület 3,00 2,50 2,00 1,50 Csavaros vagy keresztfejes fejtámasz TR / Csavaros talp UJB / 30 1,50 2,00 2,50 3,00 F V F V F V F V H 21,89 m [kn/m 2 ] q = 0,8 Torlónyomás 8,83-9,39 38,1 37,3 36,5 35,7 37,5 36,9 36,2 37,2 36,6 37,0 9,33-9,89 37,8 36,9 36,1 35,3 37,2 36,4 35,7 36,8 36,2 36,6 9,83-10,39 37,4 36,6 35,7 34,8 36,8 36,0 35,2 36,4 35,7 36,2 10,33-10,89 37,1 36,2 35,2 34,3 36,4 35,6 34,8 36,0 35,3 35,7 10,83-11,39 36,8 35,8 34,8 33,8 36,0 35,2 34,3 35,6 34,8 35,3 11,33-11,89 36,4 35,4 34,4 33,3 35,6 34,8 33,8 35,2 34,4 34,9 11,83-12,39 36,1 35,0 33,9 32,9 35,3 34,3 33,4 34,7 33,9 34,4 12,33-12,89 35,7 34,6 33,5 32,4 34,9 33,9 32,9 34,3 33,5 34,0 12,83-13,39 35,4 34,2 33,1 31,9 34,5 33,5 32,4 33,9 33,0 33,6 13,33-13,89 35,1 33,8 32,6 31,4 34,1 33,1 32,0 33,5 32,6 33,1 13,83-14,39 34,7 33,5 32,2 30,9 33,7 32,7 31,5 33,1 32,1 32,7 14,33-14,89 34,4 33,1 31,8 30,5 33,4 32,2 31,0 32,7 31,7 32,3 14,83-15,39 34,0 32,7 31,3 30,0 33,0 31,8 30,6 32,3 31,2 31,8 15,33-15,89 33,7 32,3 30,9 29,5 32,6 31,4 30,1 31,9 30,8 31,4 15,83-16,39 33,4 16,33-16,89 33,2 16,83-17,39 32,9 17,33-17,89 32,6 17,83-18,39 32,4 18,33-18,89 32,1 18,83-19,39 31,8 19,33-19,89 31,6 19,83-20,39 31,3 20,33-20,89 31,0 20,83-21,39 30,8 21,33-21,89 30,5 Ehhez a területhez tartozó értékeket lásd a Típusvizsgálat T3 + T4 függelékében. Szélteher nélkül, q = 0 41,4 41,3 41,2 41,1 41,0 40,9 40,8 40,7 40,6 40,5 40,4 40,3 40,2 40,1 40,1 40,1 40,1 40,0 40,0 40,0 40,0 39,9 39,9 39,9 39,8 39,8 17

22 Felül megfogott, H 22,34 m, csavaros toldóorsóval Alkalmazási feltételek felül megfogott kiegészítő hevederekkel a fej- és lábegységeknél, ill. a csavaros toldóorsók felett vízszintes keresztmerevítések min. minden 9 m-en és közvetlenül a csavaros toldóorsó alatt csavaros vagy keresztfejes fejtámasz H 22,34 m Alapterület 3,00 2,50 2,00 1,50 Csavaros vagy keresztfejes fejtámasz TR / Csavaros talp UJB / ,50 2,00 2,50 3,00 F V F V F V F V H 22,34 m Megengedett szárankénti terhelés q = 0,5 [kn/m 2 ] q = 0,8 Torlónyomás H [m] F V [kn] Alapterület [m] 1,5 x 2,0 x 2,5 x 3,0 x 1,5 2,0 2,5 3,0 2,0 2,5 3,0 2,5 3,0 3,0 2,64-8,34 44,9 43,5 Típusvizsgálat Nr. S/N ,14-8,84 43,4 42,9 42,4 41,9 42,8 42,2 41,7 42,2 41,6 41,5 8,64-9,34 43,2 42,7 42,1 41,6 42,6 42,0 41,5 41,9 41,3 41,3 9,14-9,84 43,0 42,4 41,9 41,3 42,4 41,7 41,2 41,7 41,1 41,0 9,64-10,34 42,8 42,2 41,6 41,0 42,1 41,5 40,9 41,4 40,8 40,7 10,14-10,84 42,6 42,0 41,3 40,7 41,9 41,2 40,6 41,2 40,5 40,5 10,64-11,34 42,3 41,7 41,1 40,4 41,7 41,0 40,3 40,9 40,3 40,2 11,14-11,84 42,1 41,5 40,8 40,1 41,5 40,7 40,0 40,7 40,0 40,0 11,64-12,34 41,9 41,3 40,5 39,8 41,2 40,5 39,7 40,4 39,7 39,7 12,14-12,84 41,7 41,0 40,3 39,5 41,0 40,2 39,4 40,2 39,5 39,4 12,64-13,34 41,5 40,8 40,0 39,2 40,8 40,0 39,2 39,9 39,2 39,2 13,14-13,84 41,3 40,6 39,7 38,9 40,6 39,7 38,9 39,7 38,9 38,9 13,64-14,34 41,1 40,3 39,5 38,6 40,3 39,5 38,6 39,4 38,7 38,7 14,14-14,84 40,9 40,1 39,2 38,3 40,1 39,2 38,3 39,2 38,4 38,4 14,64-15,34 40,7 39,8 38,9 38,0 39,8 38,9 38,0 38,9 38,1 38,1 15,14-15,84 40,4 39,5 38,6 37,7 39,6 38,6 37,7 38,6 37,8 37,8 15,64-16,34 40,2 39,3 38,3 37,4 39,3 38,3 37,4 38,3 37,5 37,5 16,14-16,84 39,9 39,0 38,0 37,1 39,0 38,0 37,1 38,0 37,2 37,2 16,64-17,34 39,7 38,7 37,8 36,7 38,8 37,8 36,7 37,8 36,8 36,8 17,14-17,84 39,4 38,4 37,5 36,4 38,5 37,5 36,4 37,5 36,5 36,5 17,64-18,34 39,2 38,2 37,2 36,1 38,2 37,2 36,1 37,2 36,2 36,2 18,14-18,84 38,9 37,9 36,9 35,8 38,0 36,9 35,8 36,9 35,9 35,9 18,64-19,34 38,7 37,6 36,6 35,5 37,7 36,6 35,5 36,6 35,6 35,6 19,14-19,84 38,5 37,4 36,3 35,2 37,4 36,3 35,2 36,3 35,3 35,3 19,64-20,34 38,2 37,1 36,0 34,8 37,2 36,0 34,9 36,0 35,0 35,0 20,14-20,84 38,0 36,9 35,7 34,5 36,9 35,8 34,6 35,8 34,7 34,7 20,64-21,34 37,8 36,6 35,4 34,2 36,6 35,5 34,2 35,5 34,3 34,3 21,14-21,84 37,5 36,4 35,1 33,8 36,4 35,2 33,9 35,2 34,0 34,0 21,64-22,34 37,3 36,1 34,8 33,5 36,1 34,9 33,6 34,9 33,7 33,7 Szélteher nélkül, q = 0 F V [kn] Minden alapterület 46,3 46,3 46,3 46,3 46,3 46,3 46,3 46,3 46,3 46,3 46,3 46,3 46,3 46,3 46,2 46,2 46,1 46,0 46,0 45,9 45,8 45,8 45,7 45,6 45,5 45,4 45,3 45,2 45,1 18

23 Szabadon álló, 1,5 m x 1,5 m, H 8,39 m, kiegészítő hevederrel Alkalmazási feltételek szabadon álló szélteherrel kiegészítő hevederekkel a fej- és lábegységeknél csavaros vagy keresztfejes fejtámasz H 8,39 m Megengedett szárankénti terhelés 45 F V [kn] 39, , ,90 31,80 28,60 Típusvizsgálat Nr. S/N ,30 20, μ= 0,3 Min. terhelés elcsúszás ellen 11,50 1, ,2 0,4 0,6 0,8 1,0 F H [kn] F V F V F V F V F H F H Csavaros vagy keresztfejes fejtámasz TR / Csavaros talp UJB / 30 1,50 F V F H 1,50 F V F H F H 1,50 F H 1,50 Szélteher az állványon Magassághoz igazítás Standard egységek H 8,39 m 19

24 Felül megfogott, H 21,89 m, előtét tárcsával Alkalmazási feltételek felül megfogott alap torony 1,5 m x 1,5 m-től 3,0 m x 3,0 m-ig kiegészítő hevederek nélkül a fejés lábegységeknél vízszintes keresztmerevítések min. minden 9 m-en max. 2 előtét tárcsa oldalanként x = UH 25 UH 150 hevederig, a mező nincs kimerevítve H = 8,33 m-től keresztezett merevítők a láb- és fejegységeknél az alap torony és az előtét tárcsa UBL átlós merevítőkkel merevítve csavaros vagy keresztfejes fejtámasz H 21,89 m Alapterület 1,5 m 3,0 m Alap torony 1,5 m 3,0 m X X 1,5 m 1,5 m Csavaros vagy keresztfejes fejtámasz TR / Csavaros talp UJB / 30 merevítve nincs merevítve F V F V F V F V H 21,89 m Megengedett szárankénti terhelés q = 0,5 [kn/m 2 ] q = 0,8 Torlónyomás H [m] F V [kn] 1,5 x 2,0 x 2,5 x 3,0 x 1,5 2,0 2,5 3,0 2,0 2,5 3,0 2,5 3,0 3,0 1,83-8,39 33,6 8,33-8,89 32,6 31,8 31,1 30,2 32,5 31,8 31,0 32,6 31,8 32,6 8,83-9,39 32,2 31,3 30,5 29,5 32,1 31,2 30,4 32,0 31,2 32,1 9,33-9,89 31,8 30,9 30,0 28,9 31,6 30,7 29,8 31,5 30,6 31,5 9,83-10,39 31,4 30,4 29,4 28,3 31,2 30,2 29,1 31,0 30,1 30,9 10,33-10,89 31,0 30,0 28,9 27,6 30,7 29,6 28,5 30,5 29,5 30,4 10,83-11,39 30,6 29,6 28,4 27,0 30,3 29,1 27,9 29,9 28,9 29,8 11,33-11,89 30,2 29,1 27,8 26,4 29,8 28,6 27,3 29,4 28,3 29,2 11,83-12,39 29,8 28,7 27,3 25,7 29,4 28,0 26,7 28,9 27,7 28,7 12,33-12,89 29,4 28,2 26,7 25,1 28,9 27,5 26,1 28,4 27,1 28,1 12,83-13,39 29,0 27,8 26,2 24,5 28,5 27,0 25,5 27,8 26,5 27,5 13,33-13,89 28,6 27,4 25,7 23,8 28,0 26,4 24,9 27,3 25,9 27,0 13,83-14,39 28,2 26,9 25,1 23,2 27,6 25,9 24,2 26,8 25,4 26,4 14,33-14,89 27,8 26,5 24,6 22,6 27,1 25,4 23,6 26,3 24,8 25,8 14,83-15,39 27,4 26,0 24,0 21,9 26,7 24,8 23,0 25,7 24,2 25,3 15,33-15,89 27,0 25,6 23,5 21,3 26,2 24,3 22,4 25,2 23,6 24,7 15,83-16,39 16,33-16,89 16,83-17,39 17,33-17,89 17,83-18,39 18,33-18,89 18,83-19,39 19,33-19,89 19,83-20,39 20,33-20,89 20,83-21,39 21,33-21,89 Alap torony [m] Megengedett szárankénti terhelések kérésre. Típusvizsgálat Nr. S/N Szélteher nélkül, q = 0 F V [kn] Minden alapterület 38,0 37,9 37,8 37,7 37,6 37,5 37,4 37,3 37,2 37,1 37,0 36,9 36,8 36,7 36,6 36,5 36,5 36,4 36,4 36,4 36,3 36,3 36,3 36,2 36,2 36,2 36,1 36,1 20

25 Felül megfogott, H 21,89 m, kiegészítő hevederrel, előtét tárcsával Alkalmazási feltételek felül megfogott alap torony 1,5 m x 1,5 m-től 3,0 m x 3,0 m-ig kiegészítő hevederekkel a fej- és lábegységeknél vízszintes keresztmerevítések min. minden 9 m-en max. 2 előtét tárcsa oldalanként x = UH 25 UH 150 hevederig, a mező nincs kimerevítve H = 8,33 m-től keresztezett merevítők a láb- és fejegységeknél az alap torony és az előtét tárcsa UBL átlós merevítőkkel merevítve csavaros vagy keresztfejes fejtámasz H 21,89 m Alapterület 1,5 m 3,0 m Alap torony 1,5 m 3,0 m X X 1,5 m 1,5 m Csavaros vagy keresztfejes fejtámasz TR / Csavaros talp UJB / 30 merevítve nincs merevítve F V F V F V F V H 21,89 m Megengedett szárankénti terhelés q = 0,5 [kn/m 2 ] q = 0,8 Torlónyomás H [m] F V [kn] 1,5 x 2,0 x 2,5 x 3,0 x 1,5 2,0 2,5 3,0 2,0 2,5 3,0 2,5 3,0 3,0 1,83-8,39 38,2 8,33-8,89 37,2 36,4 35,7 34,9 36,7 36,1 35,3 36,5 35,8 36,4 8,83-9,39 36,8 36,0 35,2 34,3 36,3 35,6 34,8 36,0 35,3 35,9 9,33-9,89 36,3 35,5 34,6 33,8 35,8 35,1 34,2 35,5 34,7 35,3 9,83-10,39 35,9 35,0 34,1 33,2 35,4 34,5 33,7 35,0 34,2 34,8 10,33-10,89 35,5 34,6 33,6 32,6 34,9 34,0 33,1 34,5 33,6 34,2 10,83-11,39 35,1 34,1 33,1 32,0 34,5 33,5 32,5 34,0 33,1 33,7 11,33-11,89 34,7 33,6 32,6 31,4 34,0 33,0 32,0 33,5 32,5 33,1 11,83-12,39 34,2 33,2 32,0 30,9 33,6 32,5 31,4 32,9 32,0 32,6 12,33-12,89 33,8 32,7 31,5 30,3 33,1 32,0 30,9 32,4 31,4 32,0 12,83-13,39 33,4 32,2 31,0 29,7 32,7 31,5 30,3 31,9 30,9 31,5 13,33-13,89 33,0 31,8 30,5 29,1 32,2 31,0 29,7 31,4 30,3 30,9 13,83-14,39 32,6 31,3 30,0 28,5 31,8 30,4 29,2 30,9 29,8 30,4 14,33-14,89 32,1 30,8 29,4 28,0 31,3 29,9 28,6 30,4 29,2 29,8 14,83-15,39 31,7 30,4 28,9 27,4 30,9 29,4 28,1 29,9 28,7 29,3 15,33-15,89 31,3 29,9 28,4 26,8 30,4 28,9 27,5 29,4 28,1 28,7 15,83-16,39 16,33-16,89 16,83-17,39 17,33-17,89 17,83-18,39 18,33-18,89 18,83-19,39 19,33-19,89 19,83-20,39 20,33-20,89 20,83-21,39 21,33-21,89 Alap torony [m] Megengedett szárankénti terhelések kérésre Típusvizsgálat Nr. S/N Szélteher nélkül, q = 0 F V [kn] Minden alapterület 41,6 41,5 41,4 41,3 41,2 41,1 41,0 40,9 40,8 40,7 40,6 40,5 40,4 40,3 40,2 40,1 40,1 40,1 40,1 40,0 40,0 40,0 40,0 39,9 39,9 39,9 39,8 39,8 21

26 Cikkszám Súly kg ,230 UP talplemez UJP Magasságállítás nélkül ,420 UP csavaros talp UJB 38-50/30 Megjegyzés: Elveszíthetetlen, piros színű anyával együtt. ax ,610 UP csavaros talp UJB 38-80/55 Megjegyzés: Elveszíthetetlen, sárga színű anyával együtt. ax ,250 UP csavaros talp TR 38-70/50 Nagyobb terhelésű teherhordó állványokhoz. Megjegyzés: Elveszíthetetlen anyával együtt. ax 22
