Mobil fűrészgépek Fűrészipari technológia I. előadás Dr. Gerencsér Kinga

Átírás

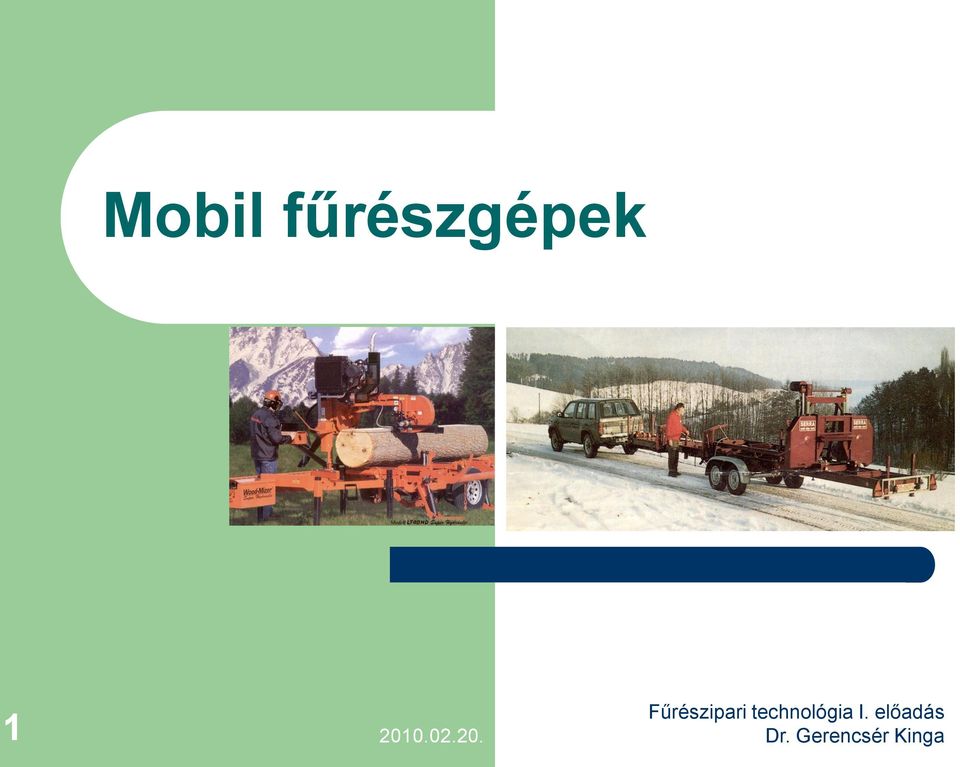

1 Mobil fűrészgépek 1

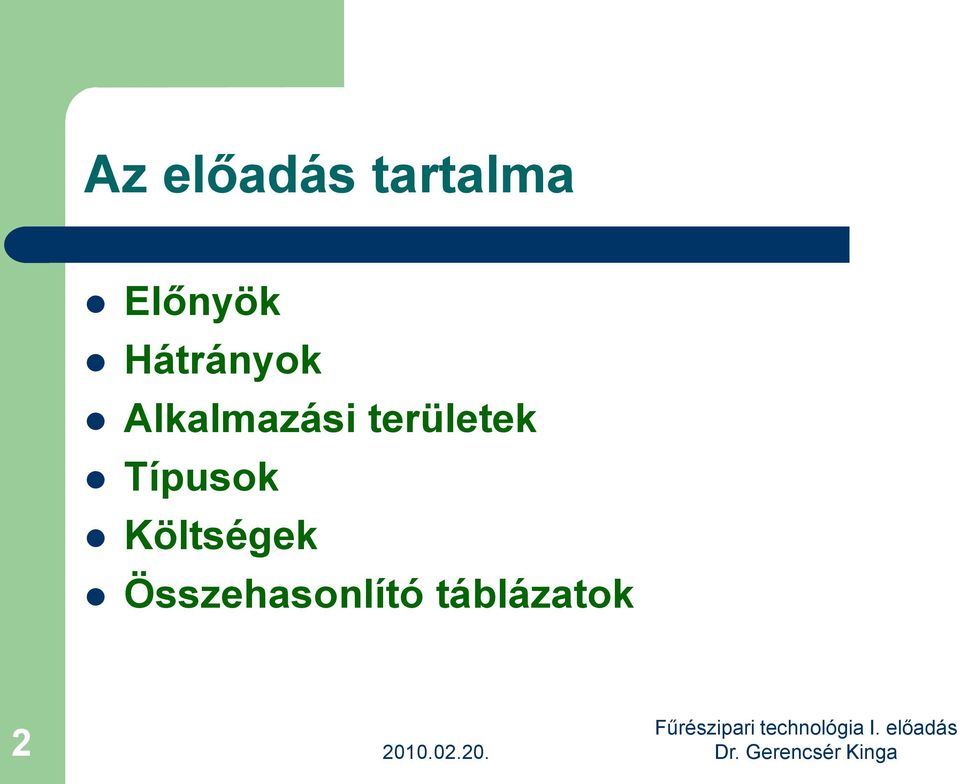

2 Az előadás tartalma Előnyök Hátrányok Alkalmazási területek Típusok Költségek Összehasonlító táblázatok 2

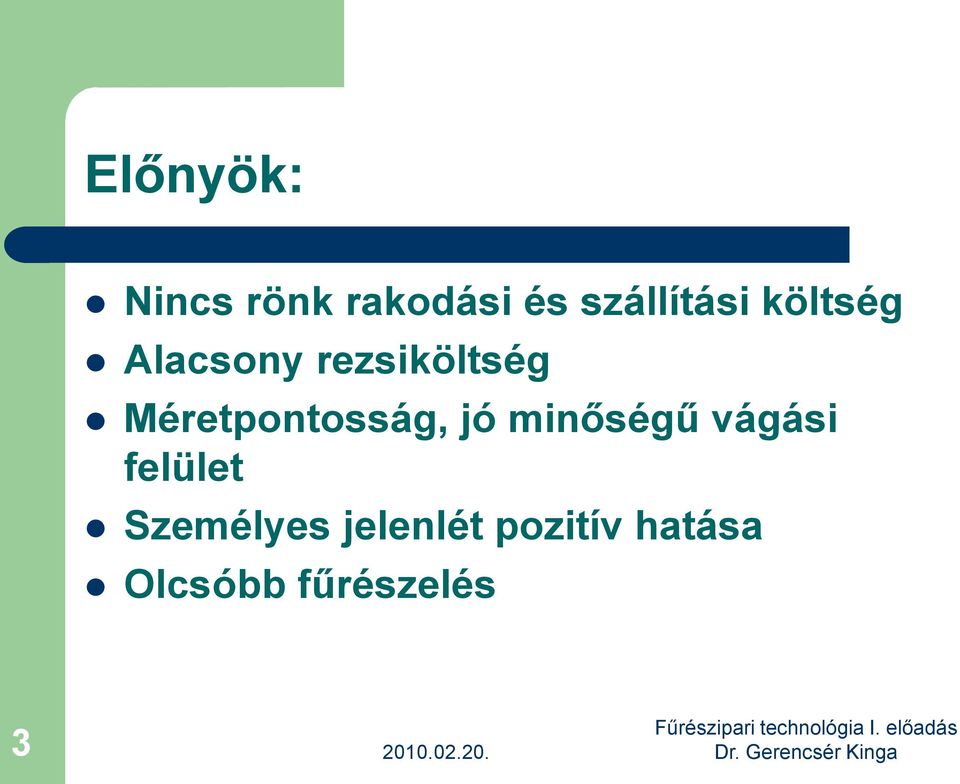

3 Előnyök: Nincs rönk rakodási és szállítási költség Alacsony rezsiköltség Méretpontosság, jó minőségű vágási felület Személyes jelenlét pozitív hatása Olcsóbb fűrészelés 3

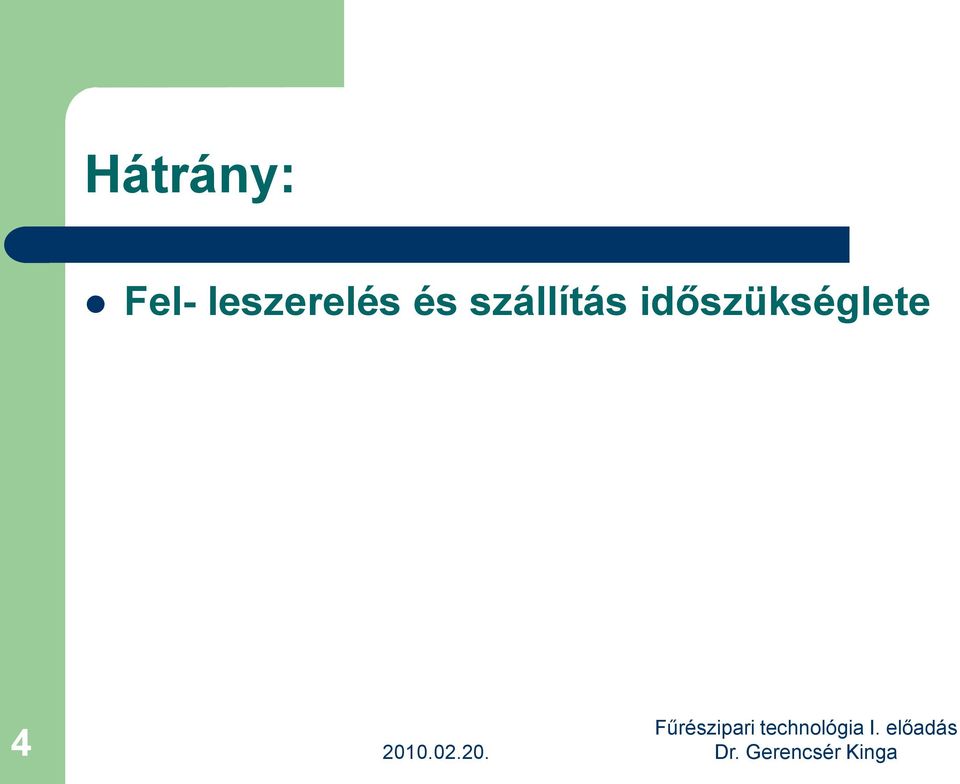

4 Hátrány: Fel- leszerelés és szállítás időszükséglete 4

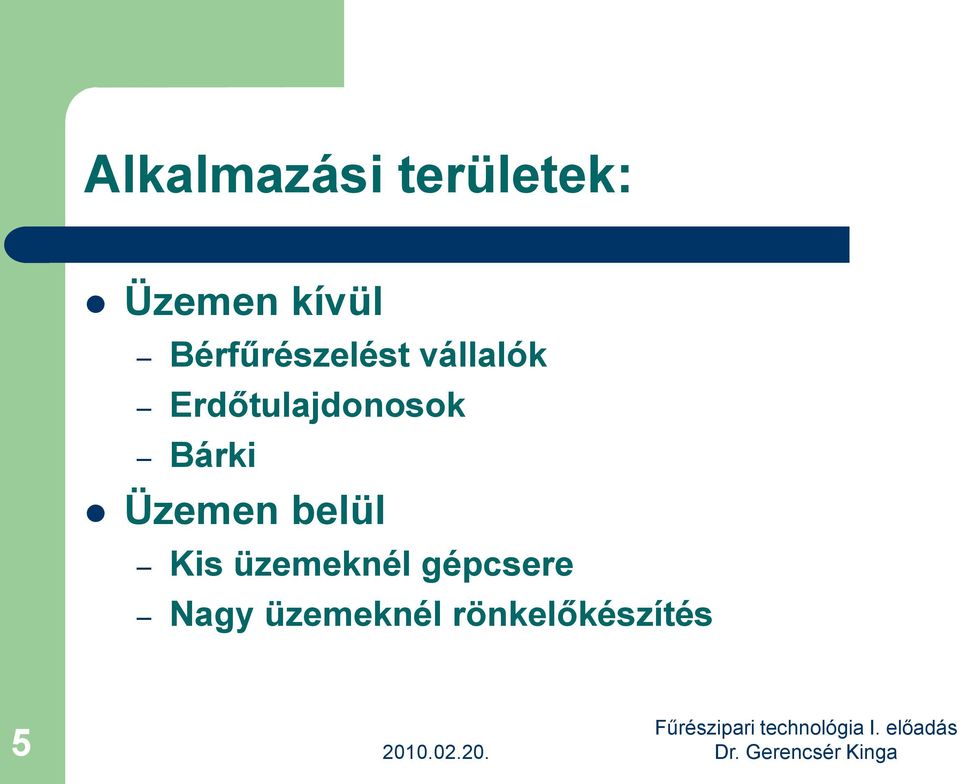

5 Alkalmazási területek: Üzemen kívül Bérfűrészelést vállalók Erdőtulajdonosok Bárki Üzemen belül Kis üzemeknél gépcsere Nagy üzemeknél rönkelőkészítés 5

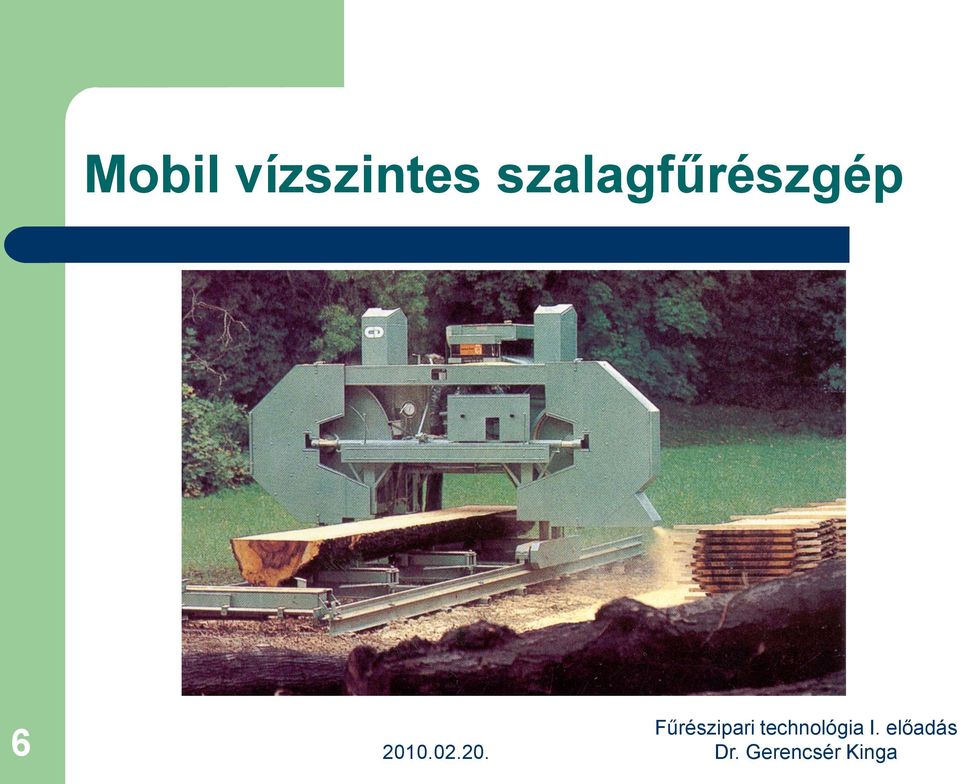

6 Mobil vízszintes szalagfűrészgép 6

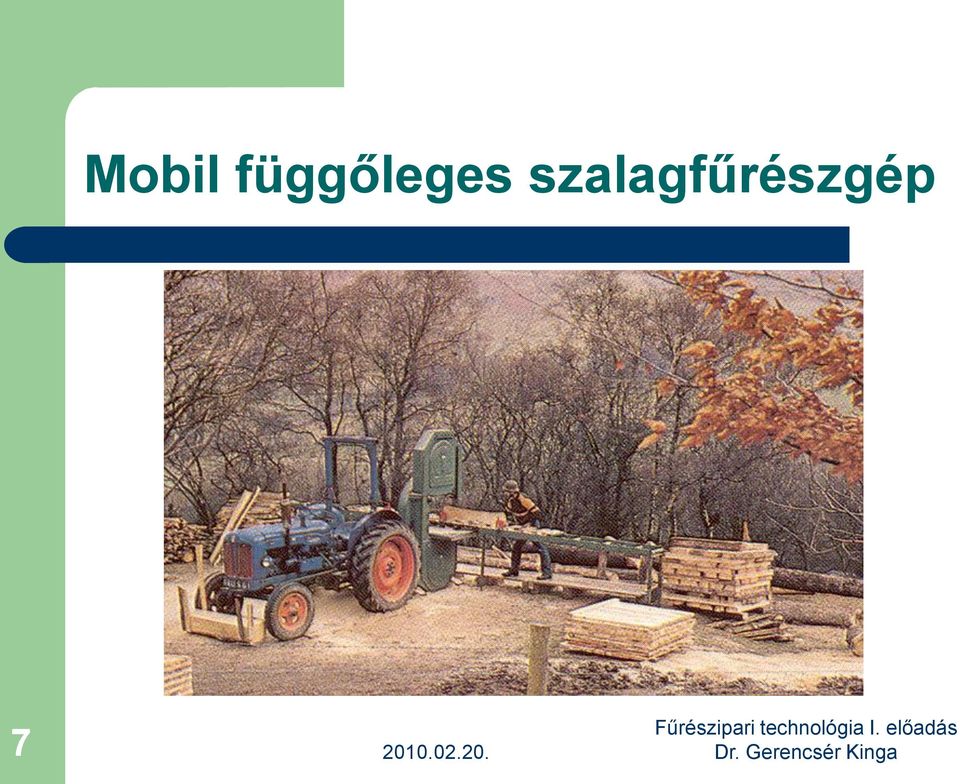

7 Mobil függőleges szalagfűrészgép 7

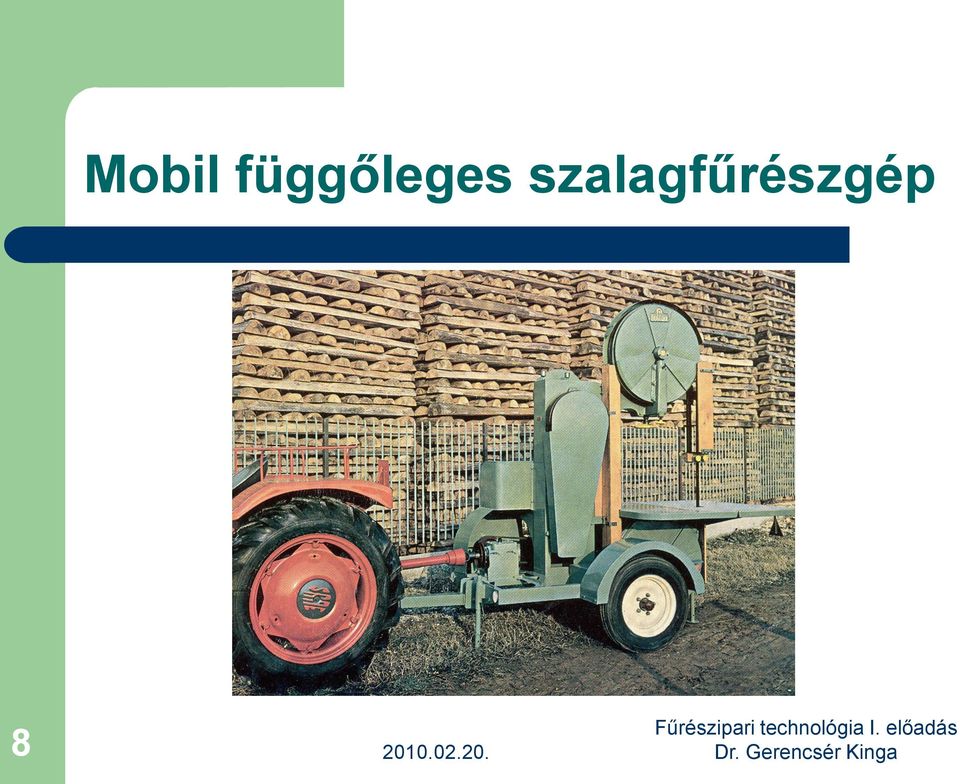

8 Mobil függőleges szalagfűrészgép 8

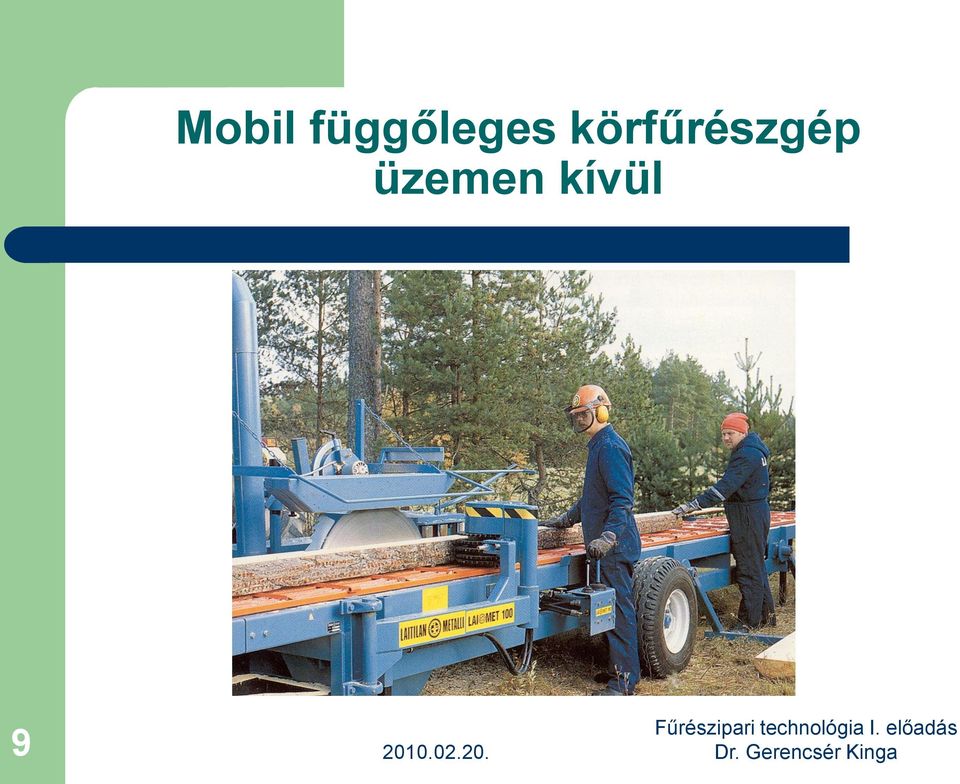

9 Mobil függőleges körfűrészgép üzemen kívül 9

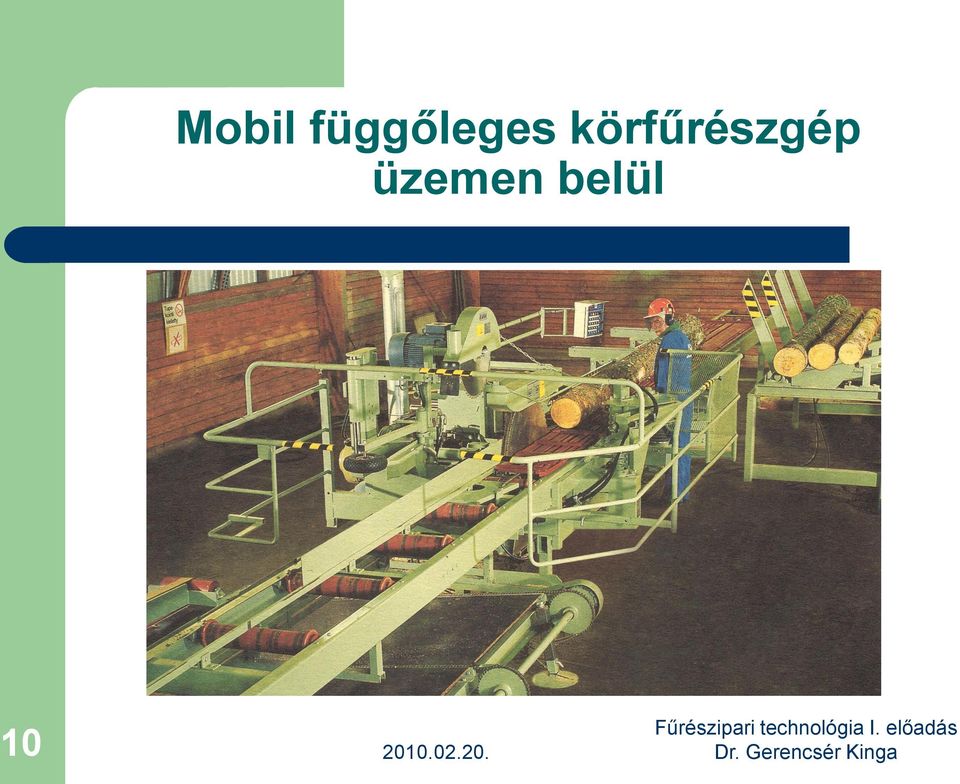

10 Mobil függőleges körfűrészgép üzemen belül 10

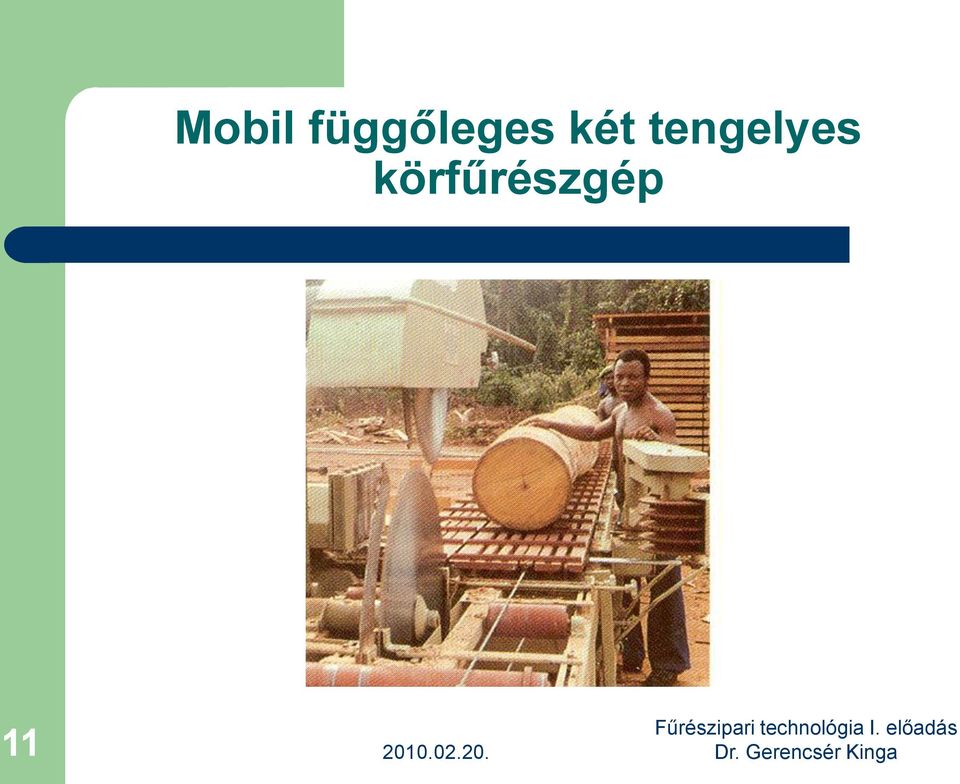

11 Mobil függőleges két tengelyes körfűrészgép 11

12 Függőleges és vízszintes tengelyű mobil körfűrészgép 12

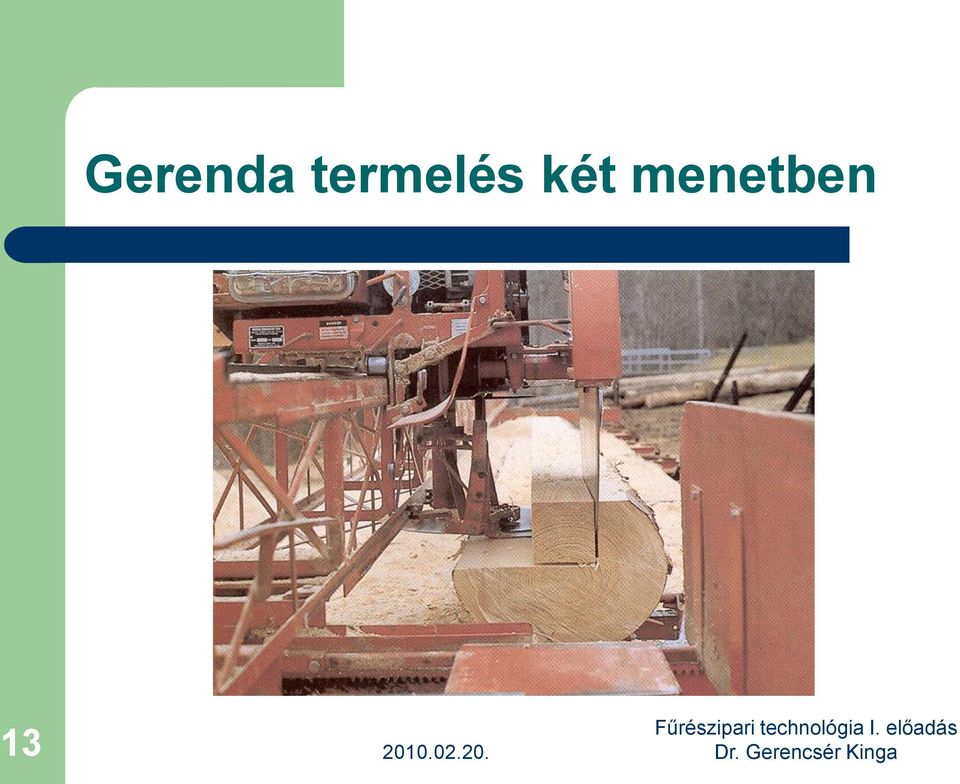

13 Gerenda termelés két menetben 13

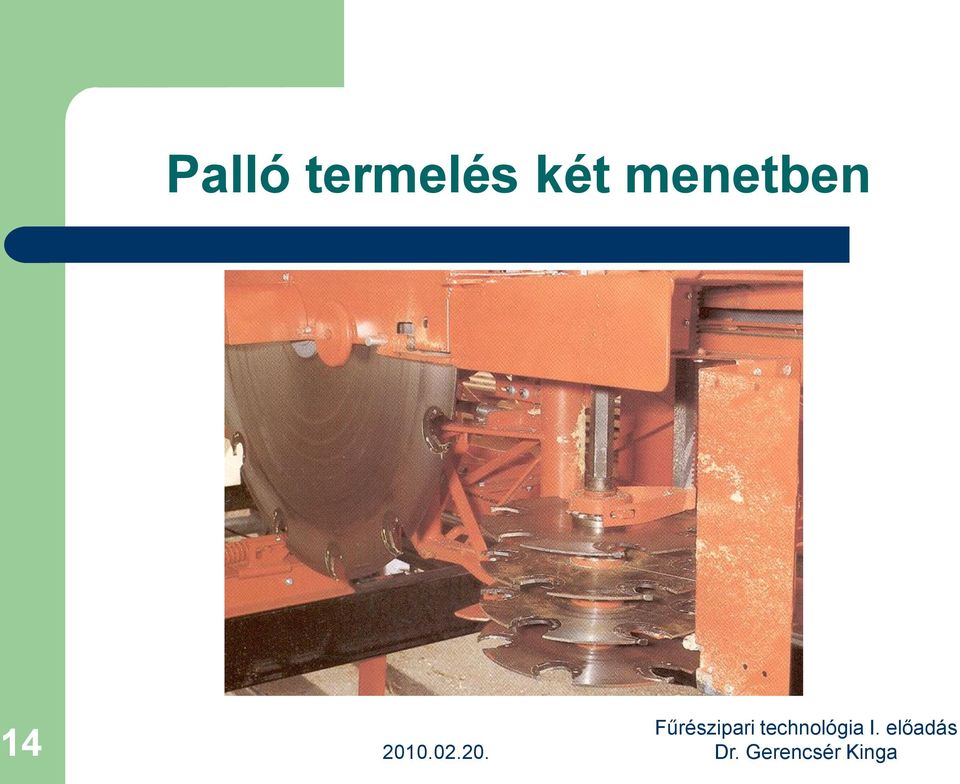

14 Palló termelés két menetben 14

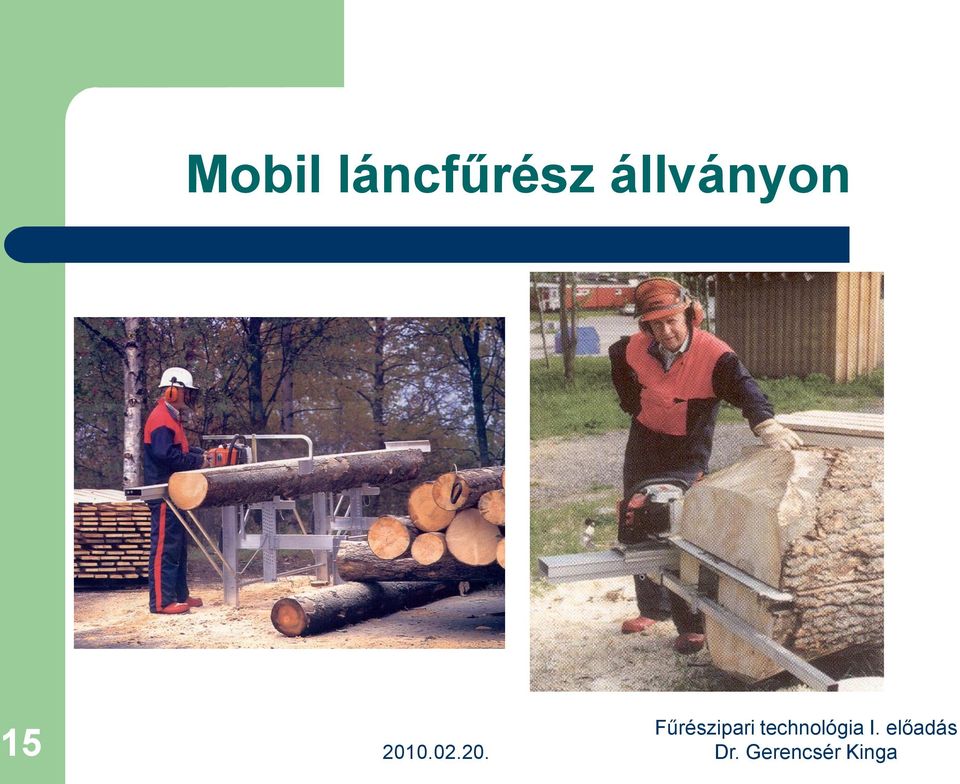

15 Mobil láncfűrész állványon 15

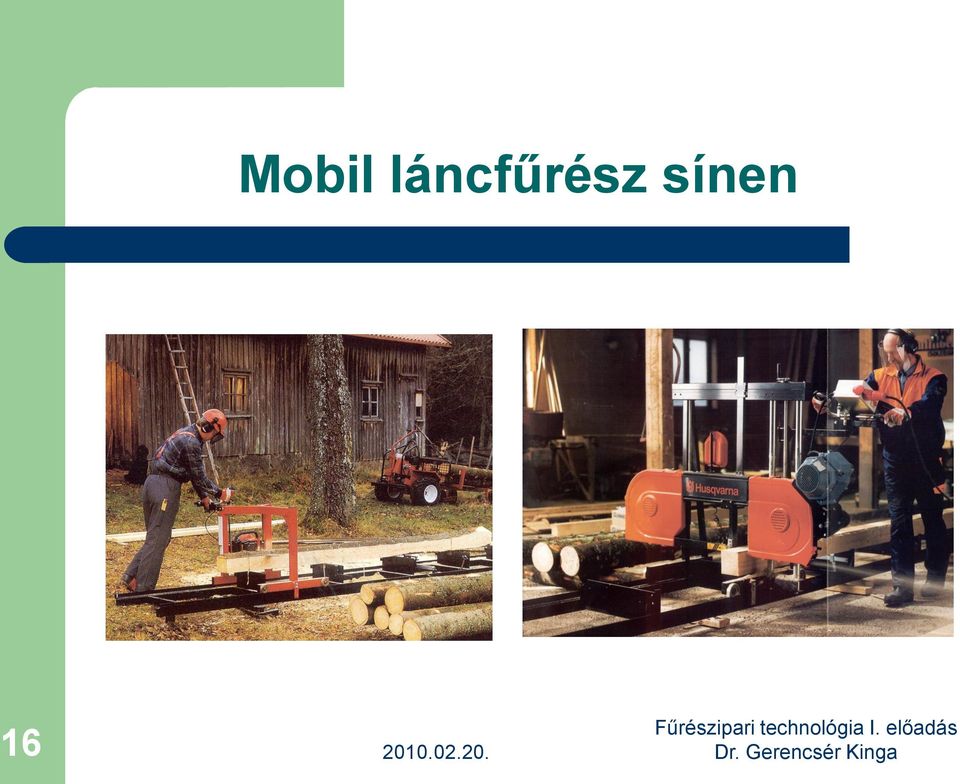

16 Mobil láncfűrész sínen 16

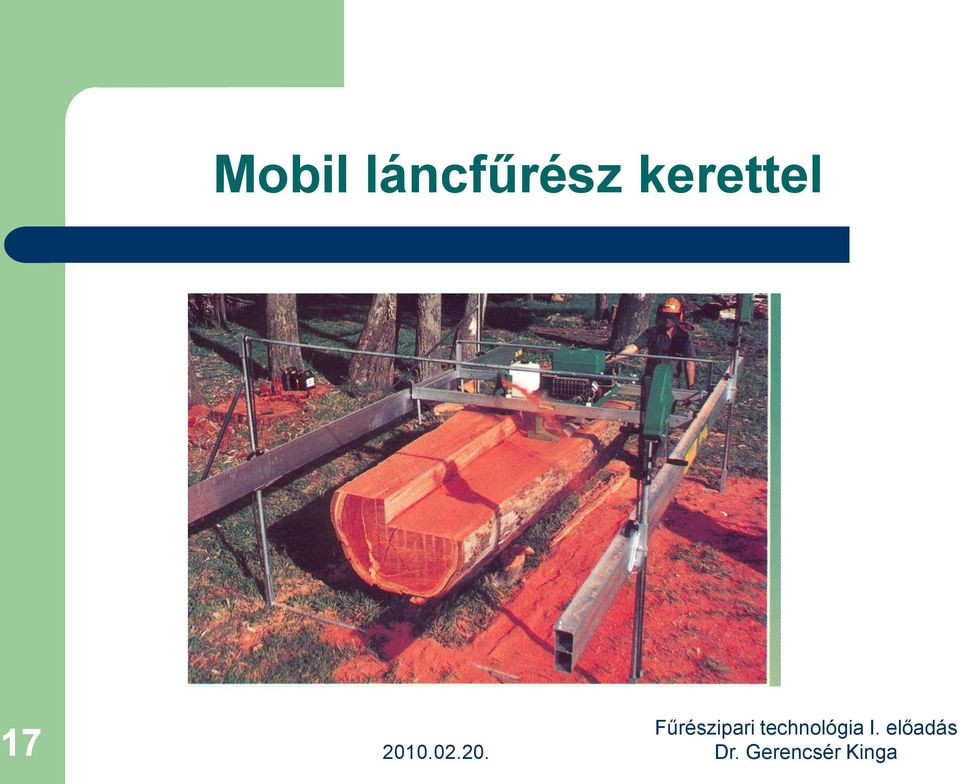

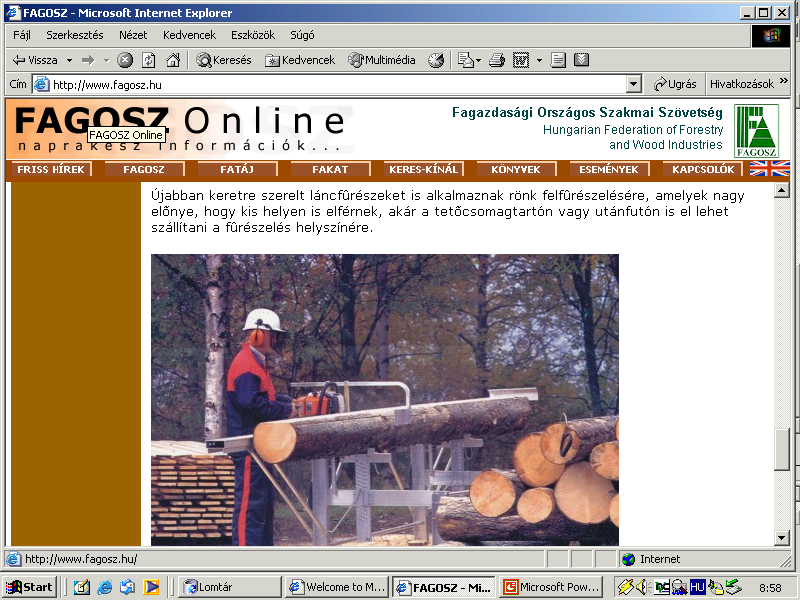

17 Mobil láncfűrész kerettel 17

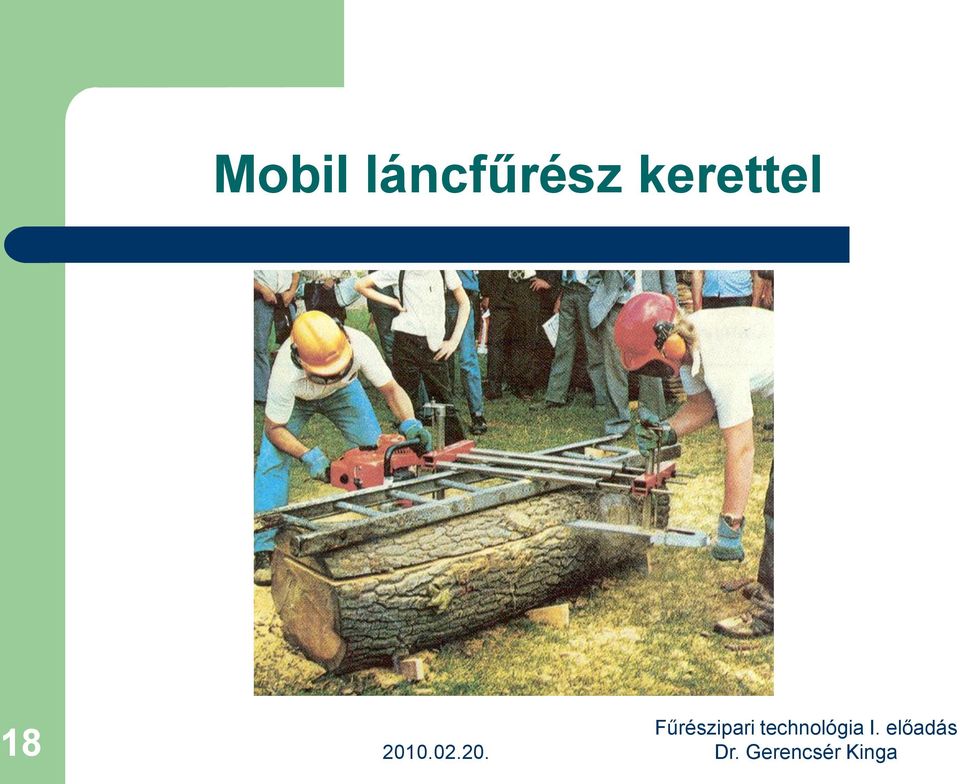

18 Mobil láncfűrész kerettel 18

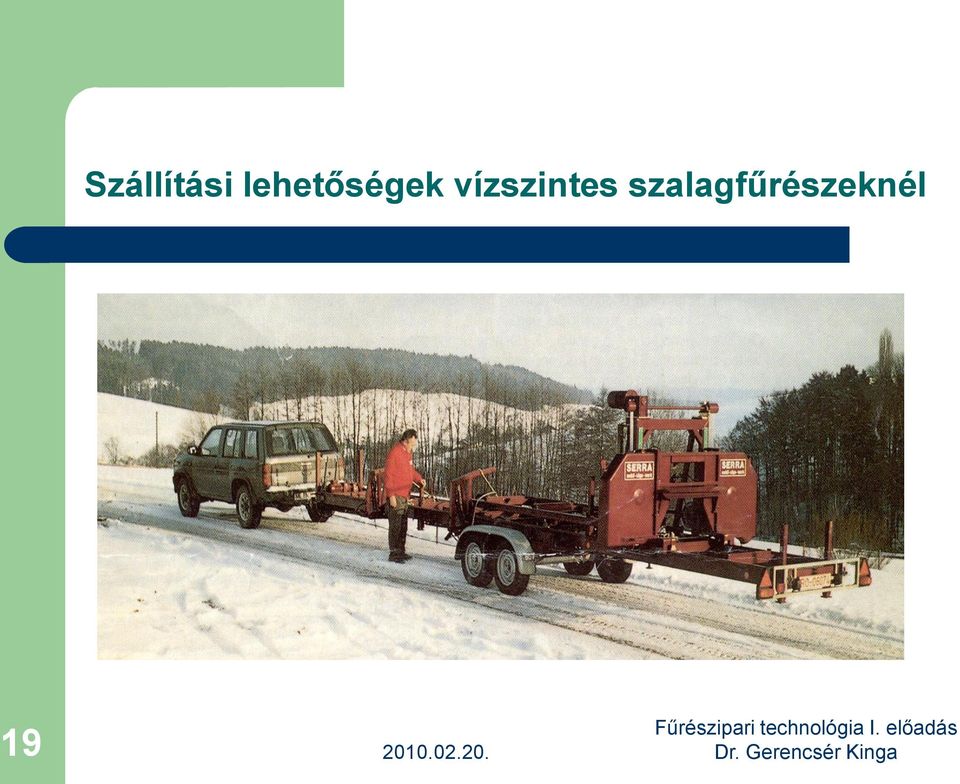

19 Szállítási lehetőségek vízszintes szalagfűrészeknél 19

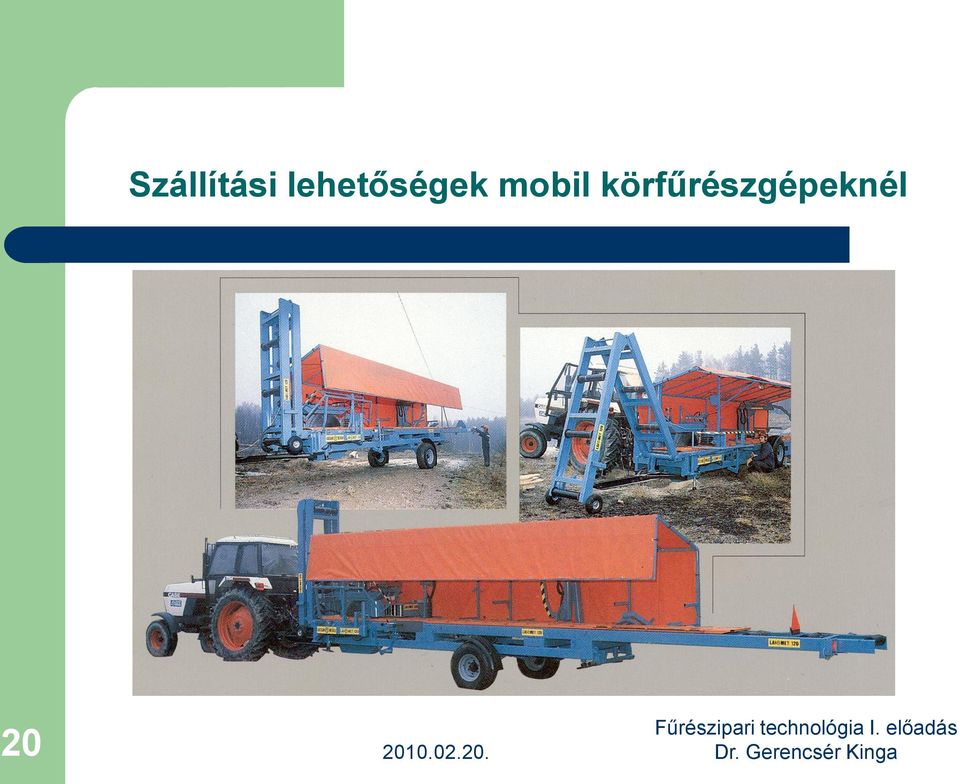

20 Szállítási lehetőségek mobil körfűrészgépeknél 20

21 Szállítási lehetőségek mobil körfűrészgépeknél 21

22 Szállítási lehetőségek mobil fűrészgépeknél 22

23 Szállítási lehetőségek mobil fűrészgépeknél 23

24 Szállítási lehetőség vízszintes szalagfűrészeknél 24

25 Szállítási lehetőségek mobil asztalos szalag fűrészgépeknél 25

26 Szállítási lehetőségek mobil láncfűrészgépeknél 26

27 A felállítás lépései 27

31 Mobil láncfűrész felállítása 31

32 32

33 Hidraulikus rönkvízszintező hengerek 33

34 Rönk felemelés csörlővel 34

35 Hidraulikus rönkfelrakó 35

36 Hidraulikus rönkfelrakó 36

37 Rönk tároló és adagoló berendezés 37

38 Hidraulikus rönkforgató berendezés 38

39 Rönkforgató berendezés 39

40 Szorító berendezés 40

42 A szorítókarok lehajthatók 42

44 A kezelő személy helye 44

48 48

49 49

50 Elővágó körfűrész 50

51 Daraboló körfűrész 51

52 A fűrészáru elszedése 52

57 Porelszívó berendezés 57

58 Szalagfűrészes és körfűrészes vágás 58

59 Vágásmódok 59

60 Vágásmódok 60

61 Vágásmódok 61

62 Vágásmódok 62

63 Az élezés lehetséges a gépen és külön 63

64 Mobil szélezőgép 64

65 Mobil szélezőgép 65

66 Felfűrészelendő mennyiség a távolság függvényében m3/ nap km 66

67 DM/m3 Költség hozam diagram m3/év Hozam Szalagfűrész Körfűrész 67

68 Gyártó cég Bayern Bürger Ecaso Fliegl Forestor Forestor Holzhäuer Holzhäuer Holzhäuer Kamek Tipus SAG II TalcaAM- 33 Szállítási hossz/széles ség/magass á szállítási sebesség 10000/2500/ 2500 mm 10000/2500/ 2200 mm TYP II nincs adat 11800/2500/ 3000 mm Tom Sawyer 7610/2250/ 3350 mm Jacko HD 90 Profi 8000/2280/ 2570 mm 8900/2360/ 2700 mm nincs adat 25 km/h 60 km/h nincs adat nincs adat 80 km/h km/h HD 90 ECO 8900/2360/ 2700 mm km/h HD120 Profi 9000/2540/ 3200 mm km/h Sajáttömeg 2500 kg 4000 kg nincs adat min.3500 kg 2850 kg 1600 kg max.4500kg max.3500kg max.7000kg 4000 kg /230 0/2400 mm nincs adat Meghajtás Belsőégésű v. E-motor Belsőégésű v. E-motor Belsőégésű v. E-motor E-motor Belsőégésű v. E-motor Belsőégésű v. E-motor Belsőégésű v. E-motor Motor 27 v. 18 kw 18,5 kw 15 v. 18 kw 15 v. 23 kw 25 kw 18,5 kw.40v.18,5k W Fűrésztípus Vágásirány szalagfűrész vízszintes 2 körfűrész vízszintes szalagfűrész vízszintes szalagfűrész átlós szalagfűrész vízszintes szalagfűrész vízszintes szalagfűrész vízszintes Belsőégésű v. E-motor Belsőégésű v. E-motor Belsőégés ű v. E- motor 40v.18,5kW 50v.18,5kW 50v.37 kw szalagfűrész vízszintes szalagfűrész vízszintes körfűrész függőleges Max.átmér ő 1010 mm 800 mm 830 mm 900 mm 810 mm 880 mm 900 mm 900 mm 1500 mm 600 mm Max. hossz. 17 m 11 m 4,2 m 12 m 6 m 6,1 m 20 m 20 m 20 m 8 m Előtolást végző Fűrész fűrész fűrész fűrész fűrész fűrész fűrész fűrész fűrész fűrész Előtolás 2-25 m/min 0-18 m/min m/min 0-50 m/min 0-45 m/min 0-30 m/min 0-70 m/min 0-70 m/min 0-70 m/min m/min Rönkforgat ás eszköze hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok hidr.emelő karok Rönk megfogás Rönk beállítás eszköze Védőtető v. kabin Élezőberen -dezés EU biztonsági nincs adat nincs adat rönkforgató ütköztetők rönkforgató nincs nincs hidromechanikus hidromechanikus hidromechanikus ütköztetők rönkforgató szintező ütköztetők rönkforgató szintező ütköztetők rönkforgató szintező ütköztetők rönkforgató szintező ütköztetők rönkforgató szintező kézi v.hidromechanikus hidromechanikus hidromechanikus hidromechanikus hidromechanikus ütköztetők rönkforgató szintező 68 nincs. ütköztetők lézercsik igen (kabin) igen (kabin) igen (kabin) igen van van van van DPLF

69 Gyártó cég Kara Kranz Kranz Kronos Laimet Laimet Laimet Pezzolato Pezzolato Pezzolato Tipus YS-IV MSW1000 H MSW1200 H Standart Timber Queen S85 Timber Queen HD5 TimberQ ueenhd7 Szállítási hossz/széles ség/magass á szállítási sebesség 6000/2400/ 1700 mm nincs adat 1100/2900/ 3300 mm (2500) 25 km/h (80 km/h is) 1100/4100/ 3300 mm (2500) 25 km/h (80 km/h is) 8600/1800/ 1500 mm 8000/2000/ 2600 mm 10000/2200/ 3200 mm 11500/2200/ 3200 mm 6000/2100/ 2200 mm 6000/2100/ 2200 mm 6000/2370 / 2500 mm nincs adat nincs adat nincs adat nincs adat 80 km/h 80 km/h 80 km/h Sajáttömeg 3000 kg 4000 kg 5000 kg 1850 kg 2300 kg 2800 kg 3500 kg 1200 kg 1500 kg 2200 kg Meghajtás Belsőégésű v.kardánhajt v. E-motor E-motor E-motor kardánhajtás Belsőégésű v.kardánhajt v. E-motor Belsőégésű v.kardánhajt v. E-motor Belsőégésű v.kardánhajt v. E-motor Belsőégésű v. E-motor Belsőégésű v. E-motor Motor 50 v. 37 kw 30+8,5 kw 45+8,5 kw min.58 kw min.60 kw min.60 kw min.60 kw 7,5kW 7,5kW 11 kw Belsőégés ű v. E- motor Fűrésztípus Vágásirány körfűrész függőleges szalagfűrész vízszintes szalagfűrész vízszintes körfűrész függőleges 2 körfűrész függőleges 2 körfűrész függőleges 2 körfűrész függőleges szalagfűrész vízszintes szalagfűrész vízszintes körfűrész függőleges Max.átm. 650 mm 1020 mm 1500 mm 550 mm 550 mm 700 mm 700 mm 800 mm 800 mm 900 mm Max. hossz. 8 m 7 m 7 m 7,8 m 9 m 10 m 12 m 4,5 m 4,5 m 4,5 m Előtolást végző Előtolás m/min Rönkforgat ás eszköze Fa fűrész fűrész fa fa fa fa fűrész fűrész fűrész hidraulikus emelőkarok 0-60 m/min m/min m/min hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok m/min nincs m/min hidraulikus emelőkarok m/min hidraulikus emelőkarok kézi 0-30 m/min 0-30m/min nincs hidraulikus emelőkarok hidr.emelő karok Rönk megfogás hidromechanikus hidromechanikus hidromechanikus kézimechanikus kézimechanikus kézimechanikus kézimechanikus kézi v.hidromechanikus hidromechanikus hidromechan Rönk beállítás eszköze ütköztetők hidraulikus rönkirányító ütköztetők rönkforgató ütköztetők rönkforgató ütköztetők rönkforgató nincs ütköztetők hidraulikus pozicionáló ütköztetők hidraulikus pozicionáló ütköztetők rönkforgató ütköztetők rönkforgató szintező ütköztetők rönkforg. szintező Védőtető v. kabin van van Élezőberen -dezés EU biztonsági nincs Fűrészipari technológia I. előadás van van van van 69

70 Gyártó cég Pezzolato Pezzolato Pezzolato Pezzolato Pezzolato Resch Resch Sägemobil Serra Serra Tipus Timber QueenHD8 Mini-Profi 800 Mini-Profi 900 Mini-Profi 1000 Maxi-Profi /60 Bavaria B7 Bravaria B12 Szállítási hossz/széles ség/magass á szállítási sebesség xxx 000/2400/ 1700 mm nincs adat 1100/2900/ 3300 mm (2500) 25 km/h (80 km/h is) 1100/4100/ 3300 mm (2500) 25 km/h (80 km/h is) 8600/1800/ 1500 mm 8000/2000/ 2600 mm 10000/2200/ 3200 mm 11500/2200/ 3200 mm 6000/2100/ 2200 mm 6000/2100/ 2200 mm 6000/2370 / 2500 mm nincs adat nincs adat nincs adat nincs adat 80 km/h 80 km/h 80 km/h Sajáttömeg 3000 kg 4000 kg 5000 kg 1850 kg 2300 kg 2800 kg 3500 kg 1200 kg 1500 kg 2200 kg Meghajtás Belsőégésű v.kardánhajt v. E-motor E-motor E-motor kardánhajtás Belsőégésű v.kardánhajt v. E-motor Belsőégésű v.kardánhajt v. E-motor Belsőégésű v.kardánhajt v. E-motor Belsőégésű v. E-motor Belsőégésű v. E-motor Motor 50 v. 37 kw 30+8,5 kw 45+8,5 kw min.58 kw min.60 kw min.60 kw min.60 kw 7,5kW 7,5kW 11 kw Belsőégés ű v. E- motor Fűrésztípus Vágásirány körfűrész függőleges szalagfűrész vízszintes szalagfűrész vízszintes körfűrész függőleges 2 körfűrész függőleges 2 körfűrész függőleges 2 körfűrész függőleges szalagfűrész vízszintes szalagfűrész vízszintes körfűrész függőleges Max.átm. 650 mm 1020 mm 1500 mm 550 mm 550 mm 700 mm 700 mm 800 mm 800 mm 900 mm Max. hossz. 8 m 7 m 7 m 7,8 m 9 m 10 m 12 m 4,5 m 4,5 m 4,5 m Előtolást végző Előtolás m/min Rönkforgat ás eszköze Fa fűrész fűrész fa fa fa fa fűrész fűrész fűrész hidraulikus emelőkarok 0-60 m/min m/min m/min hidraulikus emelőkarok hidraulikus emelőkarok hidraulikus emelőkarok m/min nincs m/min hidraulikus emelőkarok m/min hidraulikus emelőkarok kézi 0-30 m/min 0-30m/min nincs hidraulikus emelőkarok hidr.emelő karok Rönk megfogás hidromechanikus hidromechanikus hidromechanikus kézimechanikus kézimechanikus kézimechanikus kézimechanikus kézi v.hidromechanikus hidromechanikus hidromechan Rönk beállítás eszköze ütköztetők hidraulikus rönkirányító ütköztetők rönkforgató ütköztetők rönkforgató ütköztetők rönkforgató nincs ütköztetők hidraulikus pozicionáló ütköztetők hidraulikus pozicionáló ütköztetők rönkforgató ütköztetők rönkforgató szintező ütköztetők rönkforg. szintező Védőtető v. kabin van van Élezőberen -dezés EU biztonsági nincs Fűrészipari technológia I. előadás van van van van 70

71 Gyártó cég Serra Serra Serra Wood-Mizer Wood-Mizer Wood-Mizer Wood-Mizer Tipus Komet Mammut L7 Mammut L12 LT 25 LT 40HD G24S LT 40HD Super D40S LT 15 Szállítási hossz/szélesség/ magassá 9600/1950/ 2050 mm 9600/2270/ 2180 mm 11600/2270/228 0 mm 6400/2000/ 2300 mm 8000/2000/ 2300 mm 8500/2150/ 2300 mm 1700/1770/ 1900 mm száll. seb km/h km/h km/h 80 km/h 80 km/h 80 km/h nincs adat Sajáttömeg 1500 kg 2500 kg 2500 kg 960 kg 1500 kg 1950 kg 429 kg Meghajtás Belsőégésű v. E-motor generátor Belsőégésű v. E-motor generátor Belsőégésű v. E-motor generátor Belsőégésű v. E-motor Belsőégésű v. E-motor Belsőégésű v. E-motor Belsőégésű v. E-motor Motor 30 v. 18 kw 30 v.18 kw 30 v. 18 kw 11v.7,5kW 11 v. 18 kw 15 v.29 kw 9,5 v.7,5 kw Fűrésztípus Vágásirány láncfűrész vízszintes szalagfűrész vízszintes szalagfűrész vízszintes szalagfűrész vízszintes szalagfűrész vízszintes szalagfűrész vízszintes szalagfűrész vízszintes Max.átm mm 1200 mm 1200 mm 800 mm 910 mm 910 mm 710 mm Max. hossz. 7 m 7 m 12 m 9 m 16 m 5 m hoszabb 6,4 m hoszabb 6,4 m hoszabb 4,5 m hoszabb Előtoló ber. Fűrész fűrész fűrész fűrész fűrész fűrész fűrész Előtolás 0-40 m/min 0-50 m/min m/min 0-20 m/min 0-34 m/min m/min kézi Rönkforgatás eszköze Nincs hidraulikus emelőkarok hidraulikus emelőkarok nincs hidraulikus emelőkarok hidraulikus emelőkarok nincs adat mechanikus Rönk megfogás mechanikus hidromechanikus hidromechanikus hidromechanikus hidromechanikus mechanikus Rönk beállítás eszköze Védőtető v. kabin Élezőberendezés ütköztetők ütköztetők rönkforgató szintező ütköztetők rönkforgató szintező ütköztetők szintező ütköztetők rönkforgató szintező EU biztonsági előírás ütköztetők rönkforgató szintező nincs adat nincs nincs nincs nincs adat 71

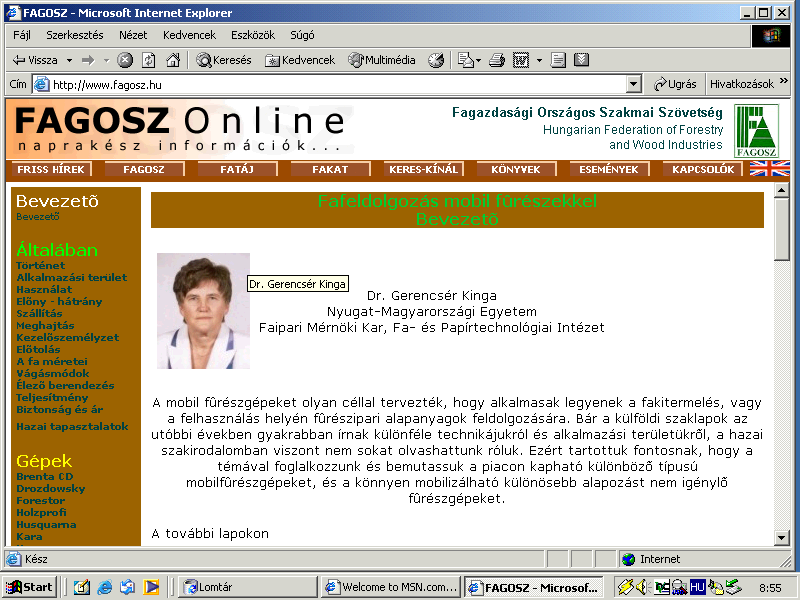

72 72

73 73

74 74

75 75

76 Köszönöm megtisztelő figyelmüket! 76

77 77

78 78

79 79

80 80

81 81

82 Mobil láncfűrész felállítása 82

83 83
