1 Közlekedésbiztonsági Szakmai Nap November Svinger László üzletágvezető

2 3M. Minnesota Mining & Manufacturing 2

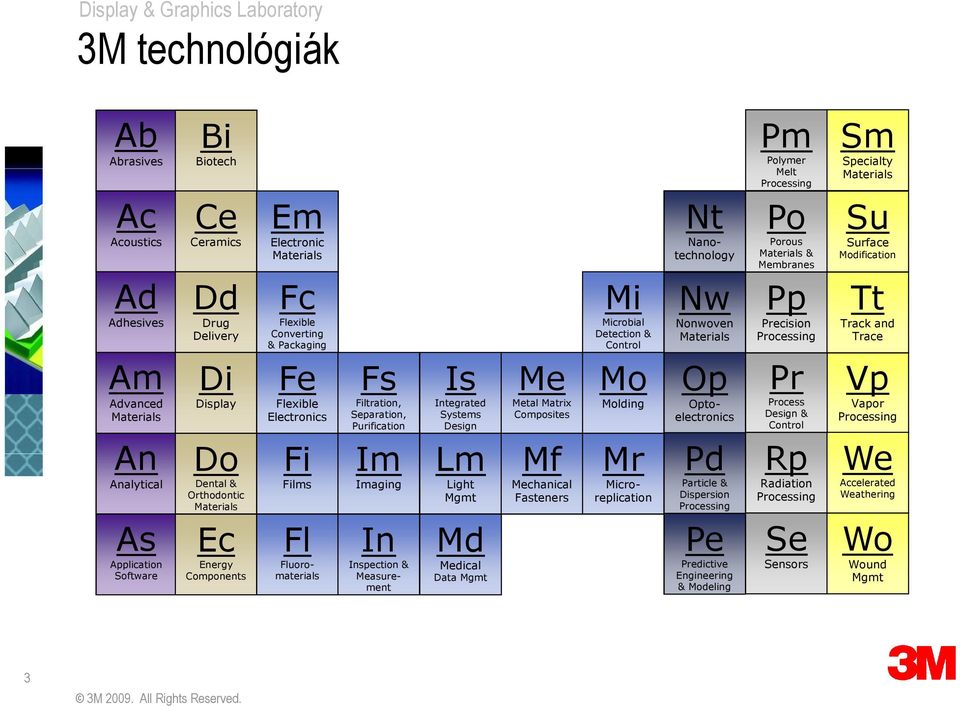

3 3M technológiák Ab Abrasives Ac Acoustics Ad Adhesives Am Advanced Materials An Analytical As Application Software Bi Biotech Ce Ceramics Dd Drug Delivery Di Display Do Dental & Orthodontic Materials Ec Energy Components Em Electronic Materials Fc Flexible Converting & Packaging Fe Flexible Electronics Fi Films Fl Fluoromaterials Fs Filtration, Separation, Purification Im Imaging In Inspection & Measurement Is Integrated Systems Design Lm Light Mgmt Md Medical Data Mgmt Me Metal Matrix Composites Mf Mechanical Fasteners Mi Microbial Detection & Control Mo Molding Mr Microreplication Nt Nanotechnology Nw Nonwoven Materials Op Optoelectronics Pd Particle & Dispersion Processing Pe Predictive Engineering & Modeling Pm Polymer Melt Processing Po Porous Materials & Membranes Pp Precision Processing Pr Process Design & Control Rp Radiation Processing Se Sensors Sm Specialty Materials Su Surface Modification Tt Track and Trace Vp Vapor Processing We Accelerated Weathering Wo Wound Mgmt 3 3M All Rights Reserved.

Measurement Is Integrated Systems Design Lm Light Mgmt Md Medical Data Mgmt Me Metal Matrix Composites Mf Mechanical Fasteners Mi Microbial Detection & Control Mo Molding Mr Microreplication Nt

4 Áttekintés 6 piacvezető üzletág Industrial Display & Graphics Safety, Security & Protection Services R&D: $1.4 B (5.4% to sales) 67 országban leányvállalat Termékforgalmazás 200 országban ~ 80,000 alkalmazott ~ 10,000 technikai szakértő 85 laboratórium világszerte 200+ gyártó pont 55,000+ termék 46 technológiai platform > szabadalom 2010-ben érvényes szabadalom Electro & Communication Health Care Consumer & Office 4

4% to sales) 67 országban leányvállalat Termékforgalmazás 200 országban ~ 80,000 alkalmazott ~ 10,000

11 Magyarországi megoldások Suzuki Roof Molding Bracket SBT 9256 Thinsulate Acoustic Insulation A Pillar Garnish Clip SBT 9256 Trizact Polishing System Side Sill Protector Film SJ6595 High Gloss Blackout Film FTW9953J Interam Matting (Catalytic Converter) 11 3M All Rights Reserved.

Polishing System Side Sill Protector Film SJ6595 High Gloss Blackout

13 Fényvisszavető anyagok és prizmás technológia EGP Engineer Grade Prismatic Bucsi Barnabás, termékfelelős

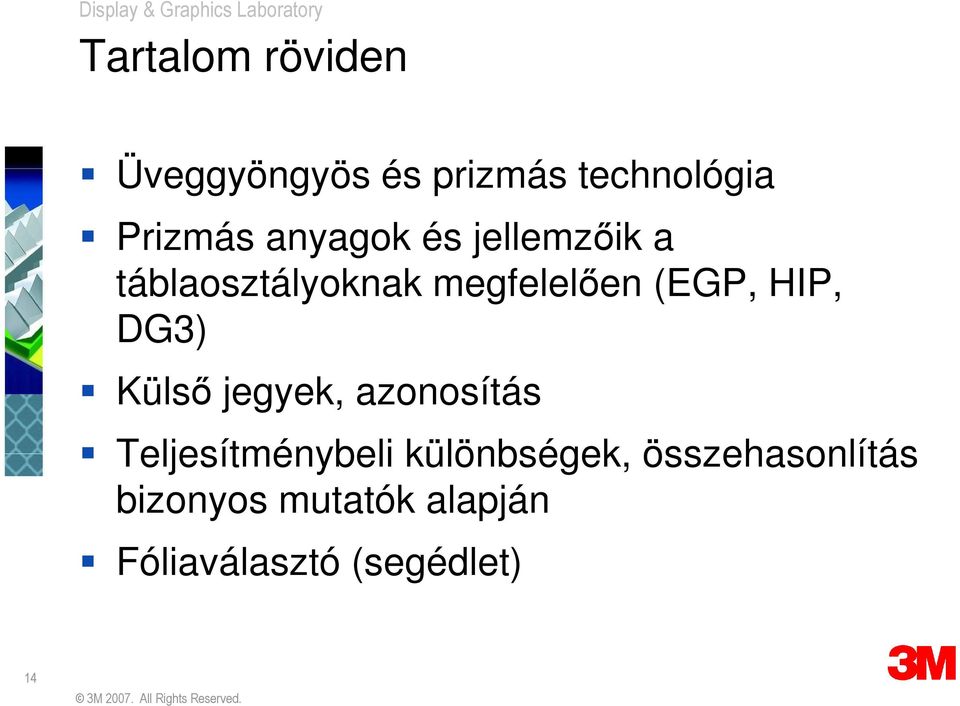

14 Tartalom röviden Üveggyöngyös és prizmás technológia Prizmás anyagok és jellemzőik a táblaosztályoknak megfelelően (EGP, HIP, DG3) Külső jegyek, azonosítás Teljesítménybeli különbségek, összehasonlítás bizonyos mutatók alapján Fóliaválasztó (segédlet) 14

HIP, DG3) Külső jegyek, azonosítás Teljesítménybeli

15 Üveggyöngy optika 8-14% 15

16 Mikroprizmás optika 30-60% 16

17 3M prizmás fóliák választéka Prismatic upgrade 17

18 3M közlekedésbiztonsági fényvisszavető fóliák EG 3M EGP HI 3M HIP DG 3M DG3 TM 18

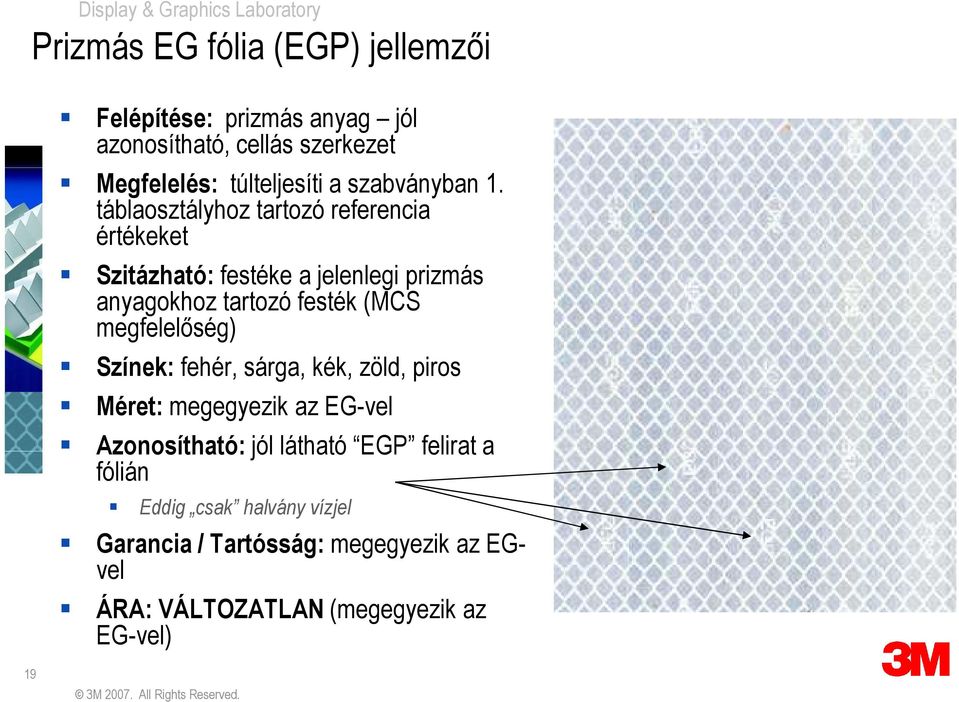

19 Prizmás EG fólia (EGP) jellemzői Felépítése: prizmás anyag jól azonosítható, cellás szerkezet Megfelelés: túlteljesíti a szabványban 1. táblaosztályhoz tartozó referencia értékeket Szitázható: festéke a jelenlegi prizmás anyagokhoz tartozó festék (MCS megfelelőség) Színek: fehér, sárga, kék, zöld, piros Méret: megegyezik az EG-vel Azonosítható: jól látható EGP felirat a fólián Eddig csak halvány vízjel Garancia / Tartósság: megegyezik az EGvel ÁRA: VÁLTOZATLAN (megegyezik az EG-vel) 19

táblaosztályhoz tartozó referencia értékeket Szitázható: festéke a jelenlegi prizmás anyagokhoz tartozó festék (MCS

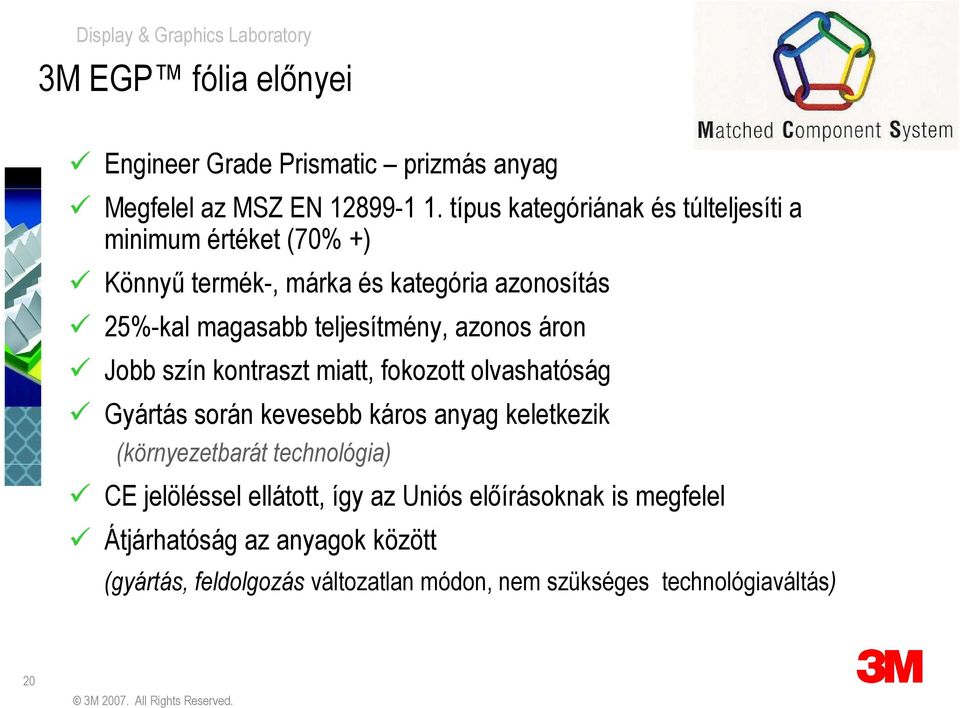

20 3M EGP fólia előnyei Engineer Grade Prismatic prizmás anyag Megfelel az MSZ EN típus kategóriának és túlteljesíti a minimum értéket (70% +) Könnyű termék-, márka és kategória azonosítás 25%-kal magasabb teljesítmény, azonos áron Jobb szín kontraszt miatt, fokozott olvashatóság Gyártás során kevesebb káros anyag keletkezik (környezetbarát technológia) CE jelöléssel ellátott, így az Uniós előírásoknak is megfelel Átjárhatóság az anyagok között (gyártás, feldolgozás változatlan módon, nem szükséges technológiaváltás) 20

teljesítmény, azonos áron Jobb szín kontraszt miatt, fokozott olvashatóság Gyártás során kevesebb káros anyag keletkezik

21 Előnyök Tulajdonságok Előnyök Vevőelőnyök Magasabb fényvisszavető képesség Jobb láthatóság éjjel Biztonságosabb az utakon közlekedők számára A kész tábla költsége megegyezik a EG üveggyöngyös tábláéval Magasabb érték azonos áron Az EG fóliás táblákról EGP fóliásra való áttérés költséghatékonyabb Jobb szín és kontraszt érték Jobb láthatóság nappal Biztonságosabb az utakon közlekedők számára 7 év garancia Minimum addig tartós, mint az EG üveggyöngyös táblák Az életciklus költsége a luminancia értékekhez viszonyítva alacsonyabb Standard színek (fehér, sárga, zöld, kék, piros és narancs) Minden EG üveggyöngyös alkalmazásnál használható Mindegy, hogy milyen típusú tábla készül belőle, biztonságosabb 21

22 EG és EGP nappali valamint éjszakai láthatóság EG EGP EG EGP Nappal Éjszaka nappal éjszaka 22

23 Prizmás HI fólia (HIP) jellemzői Felépítése: prizmás anyag jól azonosítható, sávos-cellás szerkezet Megfelelés: túlteljesíti a szabványban 2. táblaosztályhoz tartozó minimum referencia értékeket Szitázható: festéke a jelenlegi prizmás anyagokhoz tartozó festék (MCS megfelelőség) Színek: fehér, sárga, kék, zöld, piros Méret: megegyezik a HI-vel Azonosítható: jól látható CE jelölés a fólián Garancia / Tartósság: megegyezik az HIvel ÁRA: VÁLTOZATLAN (megegyezik az HIvel) 23

24 3M HIP fólia előnyei High Intensity Prismatic prizmás anyag Megfelel az MSZ EN / 2. típus kategóriának Könnyű termék-, márka- és kategória azonosítás 50%-kal magasabb teljesítmény, azonos áron Jobb szín kontraszt miatt, fokozott olvashatóság, éjjel és nappal is Gyártás során kevesebb káros anyag keletkezik (környezetbarát technológia) CE jelöléssel ellátott, így az Uniós előírásoknak is megfelel Átjárhatóság az anyagok között (gyártás, feldolgozás változatlan módon, nem szükséges technológiaváltás) 24

25 Előnyök Tulajdonságok Előnyök Vevőelőnyök Magasabb fényvisszavető képesség Jobb láthatóság éjjel Biztonságosabb az utakon közlekedők számára A kész tábla költsége megegyezik a HI üveggyöngyös tábláéval Magasabb érték azonos áron Az HI fóliás táblákról HIP fóliásra való áttérés költséghatékonyabb Jobb szín és kontraszt érték Jobb láthatóság nappal Biztonságosabb az utakon közlekedők számára 10 év garancia Minimum addig tartós, mint a HI üveggyöngyös táblák Az életciklus költsége a luminancia értékekhez viszonyítva alacsonyabb Standard színek (fehér, sárga, zöld, kék, piros és narancs) Minden HI üveggyöngyös alkalmazásnál használható Mindegy, hogy milyen típusú tábla készül belőle, biztonságosabb 25 Az EGP fólia NEM helyettesíti a HIP fóliával készült táblákat!

26 Nappali teljesítmény HIP HI 26 Forrás: 3M UK

27 Éjszakai teljesítmény Üveggyöngyös HI 27 Forrás: 3M UK HIP prizmás HI

28 DG 3 fólia jellemzői Felépítése: teljes prizmás anyag jól azonosítható, szálkás szerkezet Megfelelés: túlteljesíti a szabványban 3. táblaosztályhoz tartozó referencia értékeket Szitázható: festéke a jelenlegi prizmás anyagokhoz tartozó festék (MCS megfelelőség) Színek: fehér, sárga, kék, zöld, piros Méret: megegyezik a DG-vel Azonosítható: jól látható CE jelölés a fólián Garancia / Tartósság: megegyezik az DG-vel ÁRA: VÁLTOZATLAN (megegyezik a DGvel) 28

29 3M DG3 fólia előnyei Egyedi, teljes-prizmás technológia Túlteljesíti a mikroprizmás fóliákkal szemben támasztott minimum követelményeket Könnyű termék-, márka- és kategória azonosítás Közel 100%-kal magasabb teljesítmény, azonos áron Jobb szín kontraszt miatt, fokozott olvashatóság, éjjel és nappal is Fluoreszkáló DG fólia is teljes prizmás technológiával CE jelöléssel ellátott, így az Uniós előírásoknak is megfelel Átjárhatóság az anyagok között (gyártás, feldolgozás változatlan módon, nem szükséges technológiaváltás) 29

30 3M Diamond Grade DG 3 Diamond Grade TM fólia a leggyakrabban használt mikroprizmás fólia a világon Jelentősen jobb teljesítmény, mint a HI és a metszett mikroprizmás fóliák A Diamond Grade TM fólia használata különösen fontos akkor, amikor nagy beesési és nagy megfigyelési szögekről van szó, mert a táblák előnytelen pozícióban helyezkednek el. Pl.: Éles kanyarulatok, körforgalmak Variábilis járműtípusok (szgk. és teherforgalom) Széles, többsávos útszakaszok Portáltáblák Nagy fényszennyezettség Belülről/kívülről megvilágított táblák leváltásához 30 A HIP fólia NEM helyettesíti a Diamond Grade TM fóliával készült táblákat!

31 Külsőségek DG osztály (3. ref.) 4090 DG3 HIP osztály (2. ref.) 3930 HIP Mikroprizmás szerkezet EGP 3 2 EG osztály (1. ref.) 31

32 A fényvisszavető fóliák hatékonysága Éjszaka DG HIP EG Teljes hatékonyság (R T ) 30% 15% 10% 32

33 Táblaosztályok a fényvisszavetés százalékában Glass Beads Truncated Cube Optics Full Cube Optics Light Retroreflected (%) Paint EG Classic HIB EGP HIP DG3 Festett EG HI EGP HIP DG DG3 Product Type

34 Fényvisszavetési teljesítménygörbe: EG, HIP és DG³ fóliák EG HIP DG3 Fényvisszavetési Retroreflectance teljesítménygörbe (-4, 0.2, ave 0/90) év 4 év 6 év 8 év 10 év 12 év 14 év months 90S exposure

35 EGP, EG, HIP fénysűrűségi értékek tekintetében All Data Right Shoulder Sign, Std Sedan, UMTRI 25% 2004 headlights EG 3290 EGP HIP Fénysűrűségi luminance ségi (candela/m étrékek sq) Távolság distance (meters) méterben

36 Fóliaválasztás egyszerűen EGP HIP DG3 36

37 3M Közlekedésbiztonsági üzletág Köszönöm a figyelmet! 37
