9R szériájú traktorok kw ( LE) 97/68EC

Átírás

1 9R szériájú traktorok kw ( LE) 97/68EC

2 2 9R szériájú traktorok Bevezetés Engedje szabadon a nagyvadat Képzelje el 560 ló együttes erejét, amely mind bele van sűrítve egy innovatív, csúcstechnológiájú traktorba, készen állva arra, hogy fáradhatatlan erővel vágjon neki a legnehezebb mezőgazdasági munkáknak. Ismerje meg az új John Deere 9R szériájú traktorokat, és azok elképesztő teljesítményét! Ez így igaz, Ön négy hatalmas gumikerekes modell és három nagy teljesítményű hevederes típus közül választhat a 9410R, 9460R/9460RT, 9510R/9510RT vagy 9560R/9560RT egy nagyvadhoz illő, 410 LE-től egészen 560 LE-ig terjedő motor teljesítménnyel. Mindemellet a teljesítmény mellett, természetesen számos más kifinomult tulajdonságot is kínál. A tágas CommandView II fülke luxus kivitelű kényelmétől a John Deere továbbfejlesztett Agrárirányítási megoldásainak közvetlen integrációjáig, ez a nagyvad egy okos befektetés a modern, nagyüzemi mezőgazdasági tevékenységeihez. Készen áll a nagy teljesítményű gazdálkodásra?

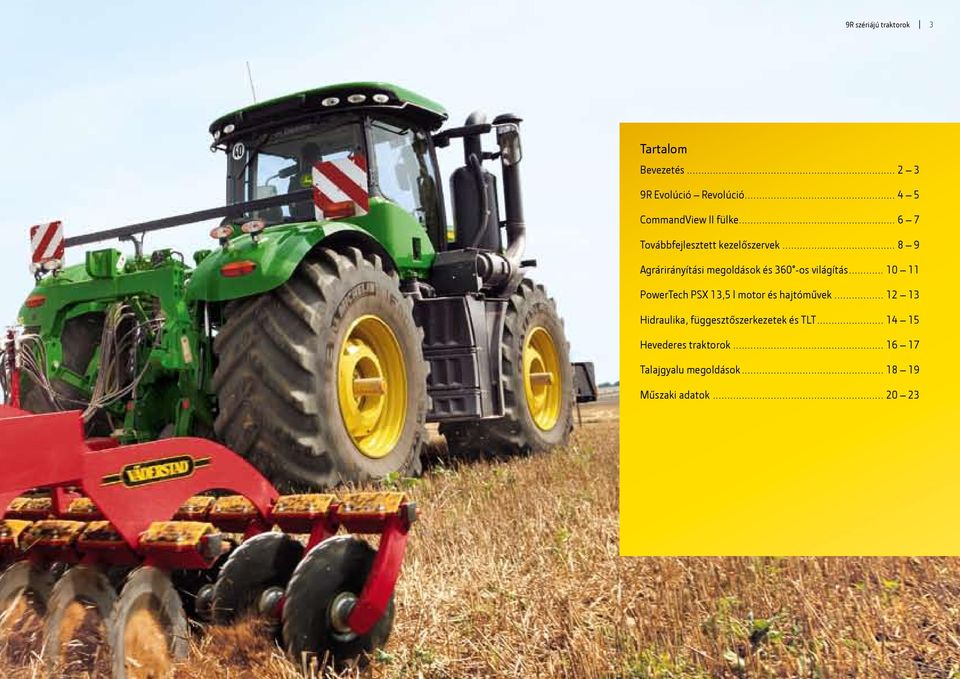

3 9R szériájú traktorok 3 Tartalom Bevezetés R Evolúció Revolúció CommandView II fülke Továbbfejlesztett kezelőszervek Agrárirányítási megoldások és 360 -os világítás PowerTech PSX 13,5 l motor és hajtóművek Hidraulika, függesztőszerkezetek és TLT Hevederes traktorok Talajgyalu megoldások Műszaki adatok

4 4 9R szériájú traktorok Evolúció Revolúció Az (R)evolúció gyümölcse! Az új John Deere 9R szériájú traktorokkal számos erőteljes élményben lehet része. A 9R széria a John Deere 9000 szériájának bizonyított sikerére és megbízhatóságára épít, továbbfejlesztve és optimalizálva azt, ami már a korábbiakban is jó fogadtatásra talált. A 9R szériában optimalizált, már bevált John Deere megoldások: Lenyűgöző LE teljesítmény Tágas, csendes, kényelmes fülke Ergonómikus CommandArm kezelőszervek Exkluzív John Deere ActiveSeat (a hevederes traktorokon AirCushion felfüggesztés) Nagyobb hidraulika teljesítmény Optimalizált PowrShift hajtómű az Efficiency Managerrel ellátott automata hajtás új generációjával Megnövelt, akár 9070 kg emelőképességű, függesztőszerkezet Hárompont-függesztés 48-as csoportú gumiabronccsal Könnyű szervizelhetőség, az összes általános karbantartási ponthoz való gyors hozzáférésnek köszönhetően 9R széria tagjai 9410R 302 kw (410 LE)* 9460R/9460RT 338 kw (460 LE)* 9510R/9510RT 375 kw (510 LE)* 9560R/9560RT 412 kw (560 LE)* *névleges teljesítmény, 97/68 EC szerint Gyorsan, lassan, előre, hátra A 9R szériájú traktorok mindegyikéhez elérhető a PowrShift hajtómű 18 előre- és 6 hátrameneti fokozattal. CommandView II fülke ActiveSeat-tel. Növeli a kezelő kényelmét és csökkenti a igénybevételét.

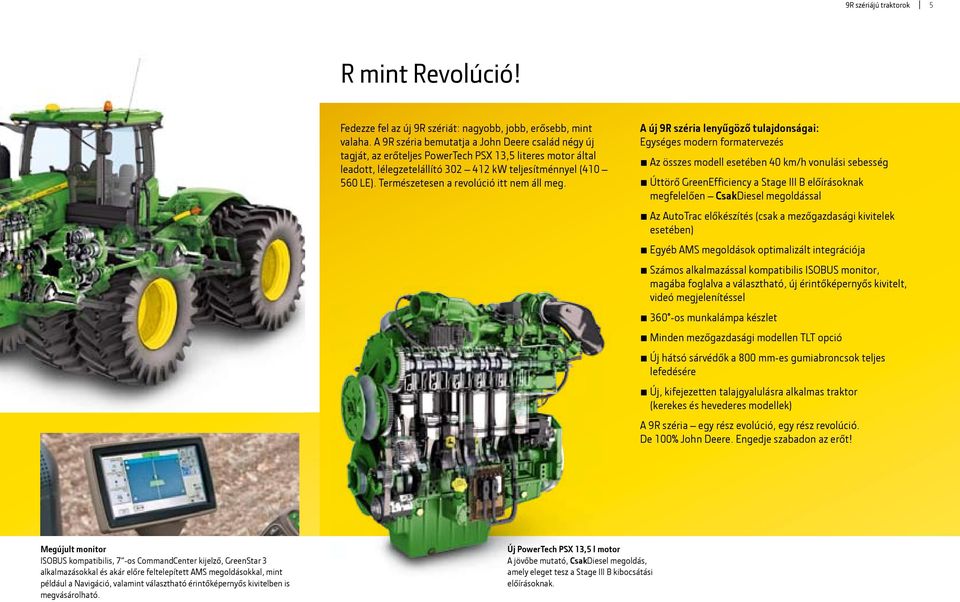

5 9R szériájú traktorok 5 R mint Revolúció! Fedezze fel az új 9R szériát: nagyobb, jobb, erősebb, mint valaha. A 9R széria bemutatja a John Deere család négy új tagját, az erőteljes PowerTech PSX 13,5 literes motor által leadott, lélegzetelállító kw teljesítménnyel ( LE). Természetesen a revolúció itt nem áll meg. A új 9R széria lenyűgöző tulajdonságai: Egységes modern formatervezés Az összes modell esetében 40 km/h vonulási sebesség Úttörő GreenEfficiency a Stage III B előírásoknak megfelelően CsakDiesel megoldással Az AutoTrac előkészítés (csak a mezőgazdasági kivitelek esetében) Egyéb AMS megoldások optimalizált integrációja Számos alkalmazással kompatibilis ISOBUS monitor, magába foglalva a választható, új érintőképernyős kivitelt, videó megjelenítéssel 360 -os munkalámpa készlet Minden mezőgazdasági modellen TLT opció Új hátsó sárvédők a 800 mm-es gumiabroncsok teljes lefedésére Új, kifejezetten talajgyalulásra alkalmas traktor (kerekes és hevederes modellek) A 9R széria egy rész evolúció, egy rész revolúció. De 100% John Deere. Engedje szabadon az erőt! Megújult monitor ISOBUS kompatibilis, 7 -os CommandCenter kijelző, GreenStar 3 alkalmazásokkal és akár előre feltelepített AMS megoldásokkal, mint például a Navigáció, valamint választható érintőképernyős kivitelben is megvásárolható. Új PowerTech PSX 13,5 l motor A jövőbe mutató, CsakDiesel megoldás, amely eleget tesz a Stage III B kibocsátási előírásoknak.

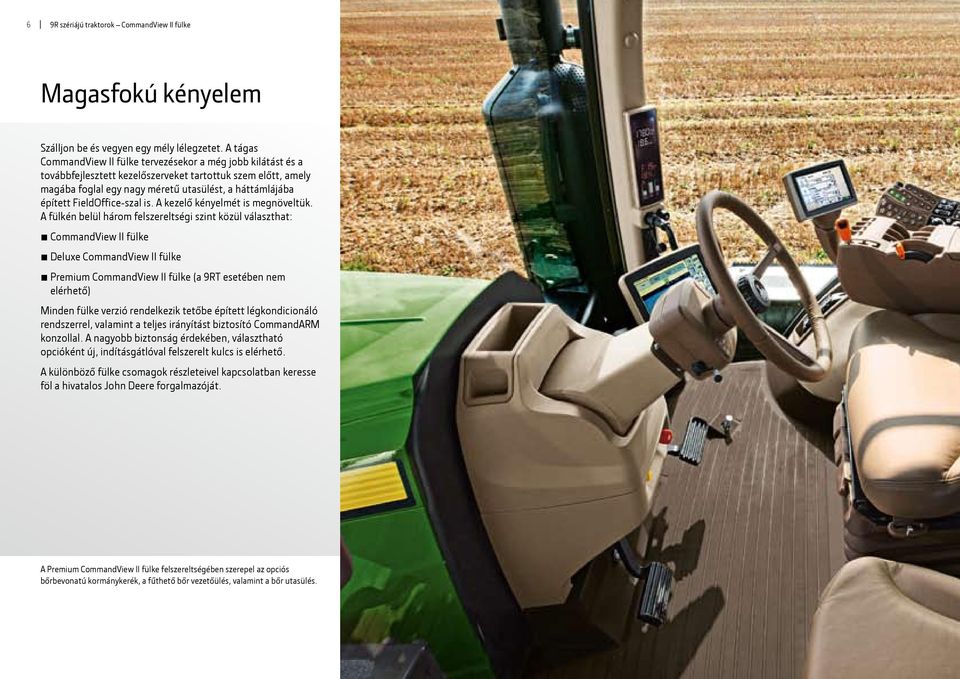

6 6 9R szériájú traktorok CommandView II fülke Magasfokú kényelem Szálljon be és vegyen egy mély lélegzetet. A tágas CommandView II fülke tervezésekor a még jobb kilátást és a továbbfejlesztett kezelőszerveket tartottuk szem előtt, amely magába foglal egy nagy méretű utasülést, a háttámlájába épített FieldOffice-szal is. A kezelő kényelmét is megnöveltük. A fülkén belül három felszereltségi szint közül választhat: CommandView II fülke Deluxe CommandView II fülke Premium CommandView II fülke (a 9RT esetében nem elérhető) Minden fülke verzió rendelkezik tetőbe épített légkondicionáló rendszerrel, valamint a teljes irányítást biztosító CommandARM konzollal. A nagyobb biztonság érdekében, választható opcióként új, indításgátlóval felszerelt kulcs is elérhető. A különböző fülke csomagok részleteivel kapcsolatban keresse föl a hivatalos John Deere forgalmazóját. A Premium CommandView II fülke felszereltségében szerepel az opciós bőrbevonatú kormánykerék, a fűthető bőr vezetőülés, valamint a bőr utasülés.

7 9R szériájú traktorok 7 Irányítás mesterfokon Opciós GreenStar 3 CommandCenter érintőképernyő Lazítson és hagyja, hogy az újbegyei végezzék el a munkát! Az új, többfunkciós, videó megjelenítéses érintőképernyő csökkenti a monitorok, kábelek és tartók számát a fülkében. Kétségkívül ez a leghatékonyabb mód az alkalmazások és a monitor feladatainak irányítására. Plug and play csak csatlakoztassa, és már működik is Ha szükséges, akár 10 elektromos csatlakozó is rendelkezésre áll a megfelelő energiaellátás biztosításához. ActiveSeat a zökkenőmentes utazásért Az iparágban különlegesnek számító John Deere ActiveSeat (csak kerekes traktorok esetében) a traktor függőleges mozgásainak akár 90 %-ától megóvja a vezetőt, ezáltal növeli a kényelmet, csökkenti a fáradtságot a nap végére, és megemeli a termelékenységet. Praktikus tárolóhely A kezelési utasítás, az elsősegély doboz, a fényvisszaverő háromszög, a személyes elektronikai eszközök és az egyéb tárgyak mind-mind könnyen elérhető, kifejezetten azok számára kialakított helyet kaphatnak a fülkében. Helyezze nagyobb biztonságba a traktorját Az új, opciós, traktorspecifikus indításgátlóval ellátott kulcs nagyobb védelmet biztosít a tolvajok, illetve az illetéktelen használat ellen. Lopás, sérült vagy hamisított alvázszám esetén a Biztonsági azonosító rendszer ami egy rejtett antennát foglal magába segíti a hatóságok munkáját a traktor azonosításában. Ezek a funkciók továbbá csökkenthetik a biztosítási költségeket és egyéb biztosítási kedvezményeket jelenthetnek. Univerzális rádió csomag A CommandArm-ról kezelhető Premium rádió csomag minden igényt kielégít: MP3 kompatibilis CD-lejátszó található benne, külön USB és Aux. csatlakozóval van ellátva, továbbá egy Bluetooth kihangosítót is tartalmaz. Tökéletes kilátás A nagyobb tértől és a fülkén belüli láthatóságtól eltekintve, a megnövelt összes üvegfelület és az újonnan tervezett keskeny motorháztető lehetővé teszi a vezető számára, hogy közelről figyelemmel kísérhesse a munkáját.

8 8 9R szériájú traktorok Továbbfejlszetett kezelőszervek Könnyű hozzáférhetőség A GreenStar 3 CommandCenter kijelző olyan AMS funkciók működtetésére is használható, mint az AutoTrac, ami opciósan elérhető érintőképernyővel és videó megjelenítéssel. A CommandARM konzol az integrált GreenStar 3 CommandCenter kijelzővel számos kulcsfontosságú funkciót a keze alá helyez. A kezelőszervek, mint például a színkódokkal ellátott hidraulika vezérlőkapcsolók, kényelmesen és gyorsan elérhetőek. A 7 -os GreenStar 3 CommandCenter kijelző egy pillantással leolvasható. Ráadásul a legfontosabb AMS Navigációs alkalmazások most már közvetlenül a kijelzőn keresztül irányíthatóak, ilyen például az AutoTrac. Az intelligens munkaeszköz kezelő rendszer (itec) segítségével pedig összetett műveleteket végezhet el egyetlen gombnyomással. A kényelmes 1/2 itec kapcsoló lehetővé teszi a két tárolt sorozathoz (egyenként akár 20 funkcióval) való könnyű hozzáférést, amelyen akár öt munkaeszközt is beállíthat, vagyis ezzel együtt a lehetséges tárolt sorozatok száma 10-re növekszik. A speciális talajgyaluhoz egy kiegészítő 3/4 itec kapcsoló is tartozik (minden Ag modellen utólag szerelhető készletként elérhető), lehetővé téve akár 20 sorozat tárolását. Csak csatlakoztasson egy munkaeszközt, majd állítsa a kapcsolót az összetett feladatok és szántóföldi műveletek azonnali létrehozására. Sarokoszlop kijelző A háttérvilágítással ellátott sarokoszlop kijelzőről könnyen leolvashatók a legfontosabb üzemeltetési adatok. Az új CommandARM konzol hatékony módja a különböző feladatok kézben tartásának Élvezze ki a gombnyomással irányítható traktor- és fülke funkciókat: Gyorsgombok a CruiseControl-hoz, a hajtómű és TLT beállításokhoz 2 kapcsoló az akár 20 itec sorozathoz Gyorsgombok a függesztőszerkezet összes beállításához Légkondicionáló kezelőszervek (CommandView II fülke) Rádióvezérlés (CommandView II fülke) Világításvezérlés

9 9R szériájú traktorok 9 Modern technológiák Önért Üdvözöljük a gazdálkodás jövőjében! A CommandCenter kijelző frissítéseinek segítségével egyesítettük a traktor és munkaeszköz funkciókat egyetlen, könnyen használható és jelszóval védett monitorba. További élvonalbeli funkció, mint például a videó megjelenítés, elérhető az opciós érintőképernyős verzión vagy a GreenStar 2630 kijelzőn. CommandCenter kijelző A CommandARM konzolba integrált GreenStar 3 CommandCenter kijelzőn ma már olyan Navigációs alkalmazások is futtathatók, mint az AutoTrac. A GreenStar 3 CommandCenter vezérlőgombjai funkció szerint vannak csoportosítva. Akár a videó megjelenítéses érintőképernyős, akár a nem érintőképernyős verzióval rendelkezik, a következő funkciók mind elérhetőek az Ön számára: 7 -os színes, széles képernyős kijelző ISOBUS munkaeszköz vezérlés Teljesítmény monitor Access Manager a fontosabb beállítások jelszóval való védelmére Minden az egyben GreenStar 2630 kijelző Az új GreenStar 2630 monitor nagy, 25,4 cm-es érintőképernyővel van felszerelve az egyszerű kezelhetőség és USB csatlakozóval a könnyű adatcsere érdekében. Vékony fekete kerete és hatásos háttérvilágítása minden körülmények között jó olvashatóságot biztosít. Mindezek felett, a monitor számos kiváló funkciót egyesít egy eszközben: AutoTrac és Guidance Pro Modulok, mint az itec Pro, iguide és isteer Dokumentáció a kijuttatott mennyiségek és elvégzett műveletek könnyű rögzítéséhez Teljes ISOBUS vezérlés szakaszvezérlő képességgel Teljesítmény monitor Videó megjelenítés Access Manager a beállítások jelszavas védelméhez Az alvó mód praktikus tulajdonsága, hogy vonulás közben és éjszaka szükség szerint ki lehet kapcsolni a figyelmeztető jelzéseket és hangokat.

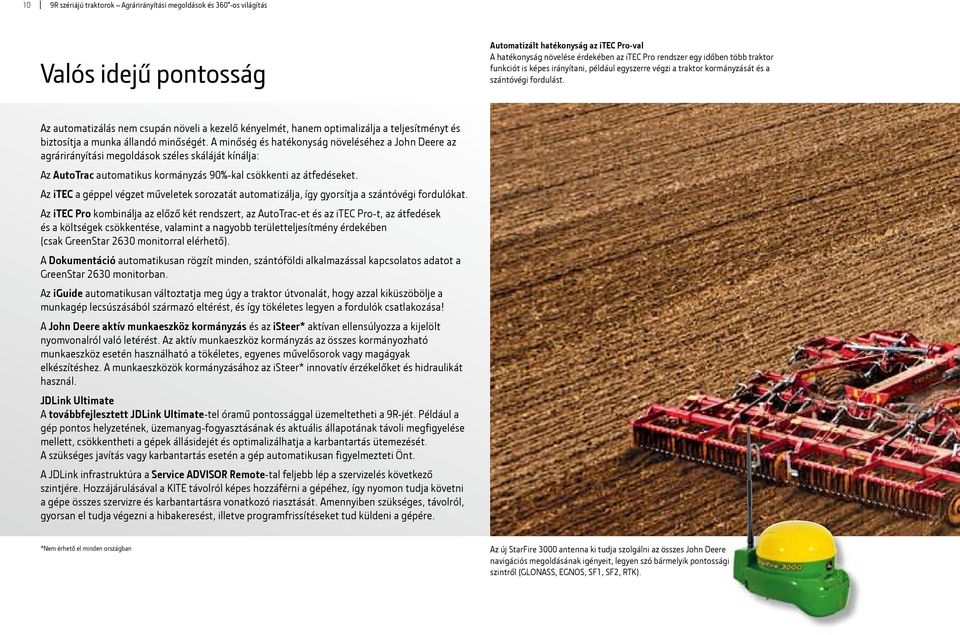

10 10 9R szériájú traktorok Agrárirányítási megoldások és 360 -os világítás Valós idejű pontosság Automatizált hatékonyság az itec Pro-val A hatékonyság növelése érdekében az itec Pro rendszer egy időben több traktor funkciót is képes irányítani, például egyszerre végzi a traktor kormányzását és a szántóvégi fordulást. Az automatizálás nem csupán növeli a kezelő kényelmét, hanem optimalizálja a teljesítményt és biztosítja a munka állandó minőségét. A minőség és hatékonyság növeléséhez a John Deere az agrárirányítási megoldások széles skáláját kínálja: Az AutoTrac automatikus kormányzás 90%-kal csökkenti az átfedéseket. Az itec a géppel végzet műveletek sorozatát automatizálja, így gyorsítja a szántóvégi fordulókat. Az itec Pro kombinálja az előző két rendszert, az AutoTrac-et és az itec Pro-t, az átfedések és a költségek csökkentése, valamint a nagyobb területteljesítmény érdekében (csak GreenStar 2630 monitorral elérhető). A Dokumentáció automatikusan rögzít minden, szántóföldi alkalmazással kapcsolatos adatot a GreenStar 2630 monitorban. Az iguide automatikusan változtatja meg úgy a traktor útvonalát, hogy azzal kiküszöbölje a munkagép lecsúszásából származó eltérést, és így tökéletes legyen a fordulók csatlakozása! A John Deere aktív munkaeszköz kormányzás és az isteer* aktívan ellensúlyozza a kijelölt nyomvonalról való letérést. Az aktív munkaeszköz kormányzás az összes kormányozható munkaeszköz esetén használható a tökéletes, egyenes művelősorok vagy magágyak elkészítéshez. A munkaeszközök kormányzásához az isteer* innovatív érzékelőket és hidraulikát használ. JDLink Ultimate A továbbfejlesztett JDLink Ultimate-tel óramű pontossággal üzemeltetheti a 9R-jét. Például a gép pontos helyzetének, üzemanyag-fogyasztásának és aktuális állapotának távoli megfigyelése mellett, csökkentheti a gépek állásidejét és optimalizálhatja a karbantartás ütemezését. A szükséges javítás vagy karbantartás esetén a gép automatikusan figyelmezteti Önt. A JDLink infrastruktúra a Service ADVISOR Remote-tal feljebb lép a szervizelés következő szintjére. Hozzájárulásával a KITE távolról képes hozzáférni a gépéhez, így nyomon tudja követni a gépe összes szervizre és karbantartásra vonatkozó riasztását. Amennyiben szükséges, távolról, gyorsan el tudja végezni a hibakeresést, illetve programfrissítéseket tud küldeni a gépére. *Nem érhető el minden országban Az új StarFire 3000 antenna ki tudja szolgálni az összes John Deere navigációs megoldásának igényeit, legyen szó bármelyik pontossági szintről (GLONASS, EGNOS, SF1, SF2, RTK).

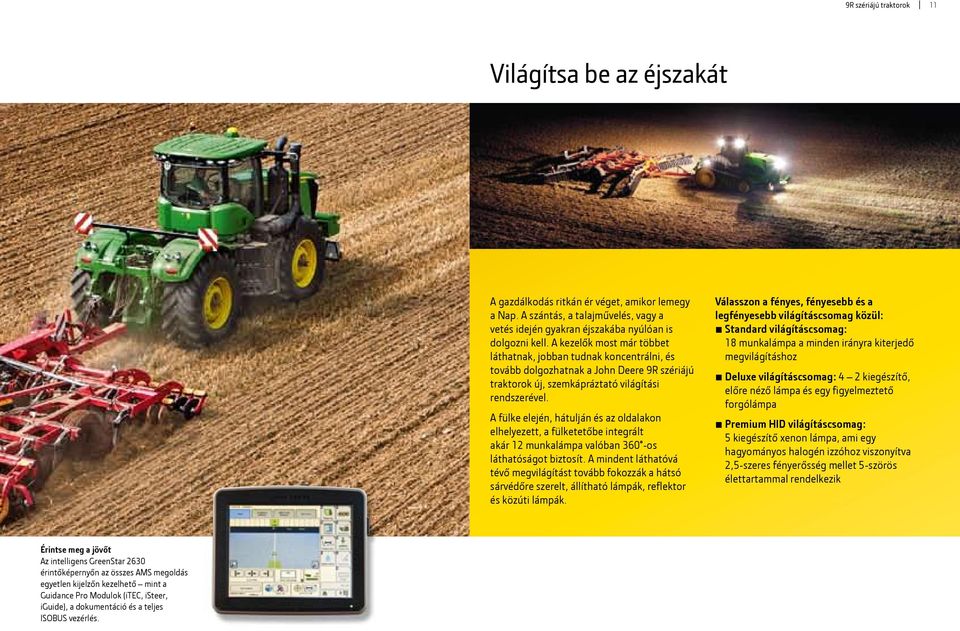

11 9R szériájú traktorok 11 Világítsa be az éjszakát A gazdálkodás ritkán ér véget, amikor lemegy a Nap. A szántás, a talajművelés, vagy a vetés idején gyakran éjszakába nyúlóan is dolgozni kell. A kezelők most már többet láthatnak, jobban tudnak koncentrálni, és tovább dolgozhatnak a John Deere 9R szériájú traktorok új, szemkápráztató világítási rendszerével. A fülke elején, hátulján és az oldalakon elhelyezett, a fülketetőbe integrált akár 12 munkalámpa valóban 360 -os láthatóságot biztosít. A mindent láthatóvá tévő megvilágítást tovább fokozzák a hátsó sárvédőre szerelt, állítható lámpák, reflektor és közúti lámpák. Válasszon a fényes, fényesebb és a legfényesebb világításcsomag közül: Standard világításcsomag: 18 munkalámpa a minden irányra kiterjedő megvilágításhoz Deluxe világításcsomag: 4 2 kiegészítő, előre néző lámpa és egy figyelmeztető forgólámpa Premium HID világításcsomag: 5 kiegészítő xenon lámpa, ami egy hagyományos halogén izzóhoz viszonyítva 2,5-szeres fényerősség mellet 5-szörös élettartammal rendelkezik Érintse meg a jövőt Az intelligens GreenStar 2630 érintőképernyőn az összes AMS megoldás egyetlen kijelzőn kezelhető mint a Guidance Pro Modulok (itec, isteer, iguide), a dokumentáció és a teljes ISOBUS vezérlés.

12 12 9R szériájú traktorok PowerTech PSX 13,5 l motor és hajtóművek Lenyűgöző teljesítmény, áttörő hatékonyság Engedje szabadon a nagyvadat: A nagy teljesítményű és nyomatékú 13,5 literes 9R PowerTech PSX motorok akár 560 LE névleges teljesítményre is képesek. Ennek a lenyűgöző teljesítménynek a titka a kétlépcsős turbófeltöltésben (egy fix, és egy változó geometriájú turbófeltöltő sorba kötve), és az elektronikus vezérlésű adagolófúvókás üzmanyagellátó rendszerben egységben rejlik. A nagy kapacitású VariCool hűtőrendszer is tovább növeli a motor teljesítményét. Ez a kimagasló teljesítményű motor, minden helyzetben elegendő tartalékkal rendelkezik! Annak érdekében, hogy megfeleljen a jelenlegi és jövőbeni emissziós előírásoknak, a John Deere az egyszerű megoldásokra törekedett a jövő kihívásainak is megfelelő CsakDiesel megoldással. Jelentősen optimalizáltuk az üzemanyag-takarékos és már a terepen is bevált PowerTech Plus motorok hatásfokát és a teljesítményét. Az eredmény egy olyan motor lett, amely nem csak teljesíti a Stage III B emissziós előírásokat, hanem úttörő az olyan környezetbarát megoldások bevezetésében, amelyek nem jelentenek kompromisszumot a teljesítményben. Ez a John Deere védjegye, a GreenEfficiency! Az EGR gondoskodik a hűtött kipufogógáz és beszívott levegő megfelelő arányú keverékéről, ezáltal csökkenthető a NOx kibocsátás. 2 A soros turbófeltöltés nagyobb feltöltőnyomást és ezáltal nagyobb teljesítményt biztosít. 3 A hengerenként 4-szelepes hengerfej gyorsabb reakciót és magasabb nyomatékot eredményez alacsony fordulatszámon. 4 Az elektronikus adagolófúvókák programozható üzemanyag-szállítást biztosítanak, az elektronikus vezérlés pedig lehetővé teszi a teljesítmény optimális beállítását, amelyekkel növelhető a szántóföldön nyújtott teljesítmény. 5 Alacsony súrlódású, egy darabból készült dugattyú, amely csökkenti a fogyasztást és az emissziót, és növeli az élettartamot. 6 A hengerpersely felső részének direkt vízhűtése javítja a hengerfal kenését, így a dugattyúk és a gyűrűk élettartamát. 3 7 John Deere elektronikus motorvezérlés: egy növelt teljesítményű motorvezérlés (ECU) végzi a motor és a kipufogóba épített szűrő vezérlését. 1 A dízel oxidációs katalizátor (DOC) csökkenti a szénmonoxid, a szénhidrogén és a részecske tartalmat. 2 A dízel részecskeszűrő (DPF) kiszűri a visszamaradó részecsketartalmat

13 9R szériájú traktorok 13 Gyorsan és simán 40 PowrSync hajtómű A 9R széria kerekes és hevederes traktorjainak hajtóműi egyaránt, akár 40 km/h maximális sebességet is biztosíthatnak így a gépei gyorsan eljuthatnak oda, ahol szükség van rájuk. Ön választhat az Efficiency Managerrel ellátott PowrShift hajtómű (minden modell) és a PowrSync (9410R & 9460R) hajtómű között. A PowrSync hajtómű csak a 9410R és a 9460R traktorok esetében elérhető. Ez a hajtómű 24 PowrSync fokozattal (12 Hi-Lo fokozat) és 6 hátrameneti fokozattal rendelkezik. PowrShift Efficiency Manager-rel A John Deere PowrShift hajtómű olyan, a szántóföldön is bizonyított teljesítményt ad le, amire Ön mindig számíthat 18 előre- és 6 hátrameneti fokozattal. Az új Efficiency Manager a motor fordulatszáma és a hajtóművezérlés automatikus kölcsönhatásán keresztül maximalizálja a jármű hatékonyságát és a gördülékeny váltást: Válasszon a kézi és az automata vezérlési mód közül Állítson be egy vagy kettő kívánt haladási sebességet A gazdaságos üzemmódban egy szoftver irányítja a sebességváltást és optimalizálja az üzemanyag-fogyasztást Az automatizálás a motorterhelésen, valamint a hajtómű és a rendszer hatékonyságán alapszik Állítható fordulatszám ejtés Fokozatillesztés PowrSync hajtómű Még a belépő szintű, 24 előre- és 6 hátrameneti fokozattal ellátott verziók is biztosítják a sima futást és a könnyű kezelhetőséget. PowrShift Efficiency Managerrel Az érzékeny vezérlésű Efficiency Manager könnyedén alkalmazkodik a hirtelen fellépő nagy terheléshez is, ezzel növelve a teljesítőképességet és hatékonyságot.

14 14 9R szériájú traktorok Hidraulika, függesztőszerkezetek és TLT Nyers erő Rugalmas és sokoldalú A 9R széria ideális megoldás a nehéz feladatokra, beleértve például az olyan munkákat is, mint a mélylazítás. A 9R szériába nagy teljesítmény van besűrítve a nyomás és áramlás szabályozott, zárt központú hidraulika rendszer által. Az alapfelszereltséghez tartozó hidraulika szivattyú bőséges 192 l/perc, míg az opciós magas szállítású szivattyú (az összes modellen elérhető, a kerekes és hevederes traktorokon egyaránt) lenyűgöző 227 l/perc olajáramot képes biztosítani. A 200 bar maximális rendszernyomás akár alacsony motor fordulatszám mellet is képes lesz megbirkózni minden munkaeszközével. A közös olajtartály lehetővé teszi a jobb olajszint szabályozást és akár 6 pár SCV (SCV-ként maximum 132 l/perc) gondoskodik az állandó, megfelelő áramlásról. Az idő és költségtakarékosság jegyében, a John Deere két nagy kapacitású hidraulika szűrőjét elegendő csupán 1500 üzemóránként kicserélni! Egyszerű beállítás A GreenStar 3 CommandCenter kijelzőn keresztül egyszerűen követheti és beállíthatja a folyadékáramot és az időzítést, minden SCV-re külön-külön.

15 9R szériájú traktorok 15 Kiváló csatlakozás Válasszon a számos vonószerkezet, a hátsó hárompontfüggesztés és hátsó TLT között, hogy megkapja azt az erőt és sokoldalúságot, amire szüksége van legyen szó akár egy széles vetőgép húzásáról vagy nehéz ekék emeléséről. Hárompont-függesztések Az opciós John Deere hárompont-függesztéseket gyors kapcsoló kerettel és 6800 kg vagy 9070 kg emelőképességgel szállítjuk. Vonószerkezetek A munkaeszközét a megfelelően illeszkedő hasi vonószerkezettel vontassa. A Cat 4-ben és a Cat 5-ben különböző opciók állnak rendelkezésre, hogy kielégítsünk minden vonószerkezettel kapcsolatos igényt a nagy teljesítményűtől kezdve, a nagy kilengésűn keresztül a kilengésmentes vonószerkezetig és csapig. 9R szériájú traktorok rendelkeznek ISOBUS előkészítéssel. Mivel ahhoz, hogy az összes ISOBUS kompatibilis munkaeszközét irányítsa, csupán egyetlen kijelzőre van szüksége, pénzt spórol meg és ezzel együtt sokkal egyszerűbbé válik a munkaeszközök vezérlése. TLT Az /perc fordulatszámú független TLT új, elérhető opció minden 9R szériájú traktoron. Bízza a nagy erőt igénylő feladatok elvégzését a 45 mm-es, 20 bordás tengelycsonkra.

16 16 9R szériájú traktorok Hevederes traktorok Robosztus termet, lenyűgöző sebesség A John Deere 9RT traktorokra jellemző a robosztus, egyetlen darabból készült vázszerkezet, a nyomvonal illesztő rendszer és a hajtókerék mintázata a nagyobb tapadás érdekében. Ezek a fejlesztések könnyű kezelhetőséget, hosszabb élettartamot és optimálisabb teljesítményt biztosítanak. Mindezeken felül az új 9RT traktorok nagyobb munkasebességet biztosítanak és simábban futnak, ami hozzájárul a kezelő kényelméhez a John Deere AirCushion felfüggesztési rendszernek köszönhetően! Állítsa magasabbra a kényelmi igényét és száguldjon a John Deere AirCushion felfüggesztési rendszerrel felszerelt 9R hevederes traktorokkal.

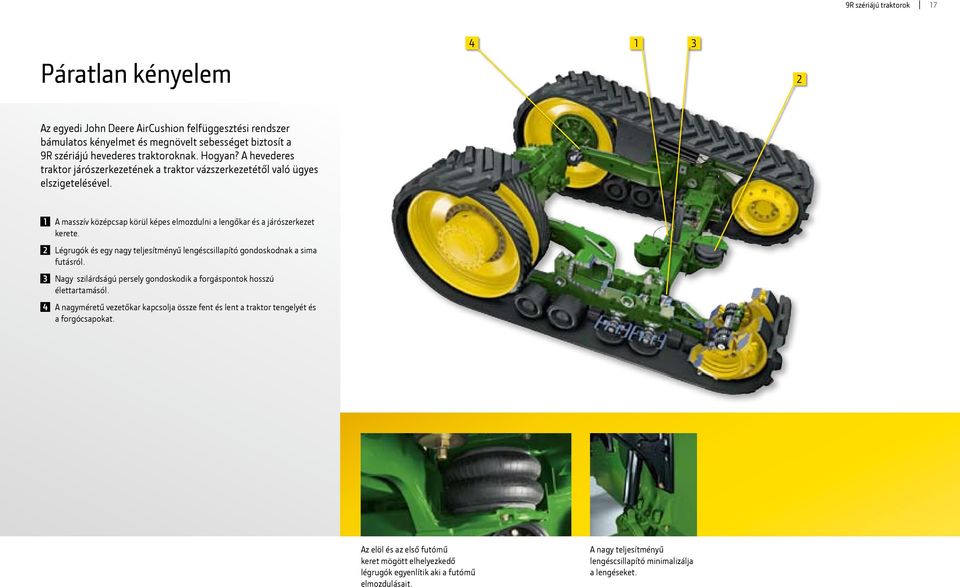

17 9R szériájú traktorok 17 Páratlan kényelem Az egyedi John Deere AirCushion felfüggesztési rendszer bámulatos kényelmet és megnövelt sebességet biztosít a 9R szériájú hevederes traktoroknak. Hogyan? A hevederes traktor járószerkezetének a traktor vázszerkezetétől való ügyes elszigetelésével. 1 A masszív középcsap körül képes elmozdulni a lengőkar és a járószerkezet kerete. 2 Légrugók és egy nagy teljesítményű lengéscsillapító gondoskodnak a sima futásról. 3 Nagy szilárdságú persely gondoskodik a forgáspontok hosszú élettartamásól. 4 A nagyméretű vezetőkar kapcsolja össze fent és lent a traktor tengelyét és a forgócsapokat. Az elöl és az első futómű keret mögött elhelyezkedő légrugók egyenlítik aki a futómű elmozdulásait. A nagy teljesítményű lengéscsillapító minimalizálja a lengéseket.

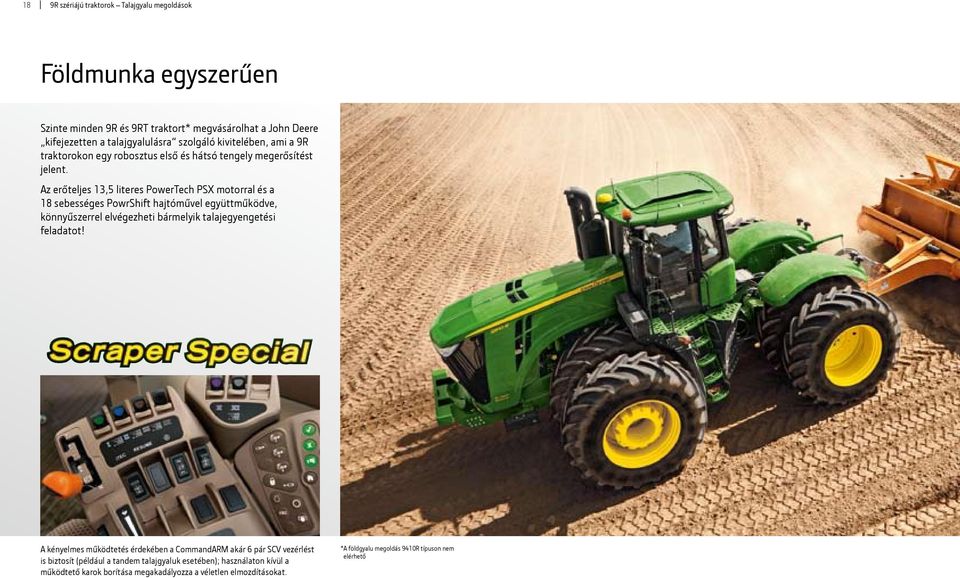

18 18 9R szériájú traktorok Talajgyalu megoldások Földmunka egyszerűen Szinte minden 9R és 9RT traktort* megvásárolhat a John Deere kifejezetten a talajgyalulásra szolgáló kivitelében, ami a 9R traktorokon egy robosztus első és hátsó tengely megerősítést jelent. Az erőteljes 13,5 literes PowerTech PSX motorral és a 18 sebességes PowrShift hajtóművel együttműködve, könnyűszerrel elvégezheti bármelyik talajegyengetési feladatot! A kényelmes működtetés érdekében a CommandARM akár 6 pár SCV vezérlést is biztosít (például a tandem talajgyaluk esetében); használaton kívül a működtető karok borítása megakadályozza a véletlen elmozdításokat. * A földgyalu megoldás 9410R típuson nem elérhető

19 9R szériájú traktorok 19 Különleges precizitás Az AutoLoad a tökéletes megoldás a traktor vontatta talajgyalukra, kizárólag a John Deere-tól. Az AutoLoad az egyik legnagyobb újdonság a földmunka iparban. John Deere traktorok és talajgyaluk használatával, a kezdő és már tapasztalattal rendelkező kezelők egyaránt, egy gombnyomással képesek lényegesen jobb konzisztenciát és termelékenységet elérni. Milyen előnyökkel jár az AutoLoad? Ciklusonként, óránként, naponta sokkal egyenletesebb méterteljesítmény Könnyű kezelés, amely csökkenti a kezelő terhelését Új és a tapasztalatlan kezelők esetében is sokkal egyenletesebb vágási profil Az AutoLoad beállított értékeinek használatával sokkal egységesebb töltési profil Elképesztően könnyű kezelhetőség Az AutoLoad megtervezésekor a termelékenység maximalizálása volt a cél. Az egyszerű működtetés érdekében a rendszer csupán annyit követel meg a kezelőtől, hogy elindítsa azt. Automata módban az AutoLoad, a felhasználó beállításai alapján megtervezett értékekhez igazodva fogja változtatni a penge magasságát. A vágás végén, az SCV kar normál használatával kapcsolható ki a rendszer. Természetesen az AutoLoad kézi irányítással bármikor felülbírálható. Az AutoLoad, a már meglévő hidraulikus SCV vezérlés és a TouchSet mélység vezérlés funkció által vezérelt, kiegészítve az AutoLoad specifikus, a működtetéshez szükséges eszközökkel.

20 20 9R szériájú traktorok Műszaki adatok A kerekes modellek műszaki adatai 9410R 9460R 9510R 9560R 9460R Talajgyalu kivitel 9510R Talajgyalu kivitel 9560R Talajgyalu kivitel MOTORTELJESÍTMÉNY Névleges teljesítmény (97/68 EC) 2100-as motorfordulatnál, kw (LE) 302 (410) 338 (460) 375 (510) 412 (560) 338 (460) 375 (510) 412 (560) Legnagyobb teljesítmény (97/68 EC) 1900-as motorfordulatnál, kw (LE) 332 (451) 372 (506) 413 (561) 453 (616) 372 (506) 413 (561) 453 (616) Névleges teljesítmény (ECE-R24) 2100-as motorfordulatnál, kw (LE) 290 (394) 325 (442) 360 (490) 395 (538) 325 (442) 360 (490) 395 (538) Legnagyobb teljesítmény (ECE-R24) 1900-as motorfordulatnál, kw (LE) 318 (433) 357 (486) 396 (539) 435 (591) 357 (486) 396 (539) 435 (591) Nyomatéki növekmény, 1600-as motorfordulatnál, % Teljesítmény növekmény, 1900-as motorfordulatnál, % Legnagyobb nyomaték 1600/perc), Nm Állandó teljesítményű tartomány, 1/perc MOTOR Névleges fordulatszám, 1/perc 2100 Gyártmány John Deere PowerTech PSX (B20 képes) Stage III B előírásoknk megfelelő Típus Diesel, soros, 6-hengeres, nedves perselyes, hengerenként 4 szelep Motor levegőszűrő Két szintű szűrőrendszer Feltöltés (EU Stage III B) Két lépcsős turbófeltöltés, fix első, és változó geometriás második turbófeltöltővel, levegő-levegő töltőlevegő hűtés, hűtött kipufogógáz visszavezetés Lökettérfogat, liter 13,5 Furat x löket, mm 132 x 165 Kompresszió viszony 16,0:1 Kenés Teljes nyomású, teljes mennyiséget szűrő, megkerülőszeleppel Olajszűrő Cserélhető szűrőbetétes olajszűrő ÜZEMANYAG-ELLÁTÁS Típus Elektronikus vezérlésű, adagolófúvókás (önlégtelenítő) Szűrőrendszer Kétszintű, vízleválasztóval és visszajelzővel felszerelt Szűrő, elsődleges 10 mikronos cserélhető szűrőbetét, vízérzékelővel, és víz leeresztővel Szűrő, másodlagos 2 mikronos felcsavarható betét SEBESSÉGVÁLTÓ 24-fokozatú kéziváltó 40 km/h; 24 előre / 6 hátra Széria Széria nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető 18-fokozatú PowrShift 40 km/h; 18 előre / 6 hátra + Efficiency Manager Rendelhető Rendelhető Széria Széria Széria Széria Széria ELEKTROMOS RENDSZER (3 akkumulátor párhuzamosan kötve) Generátor / Akkumulátor, A / V 200 / 12 Indítóáram, A 2775 (3-925CCA) TENGELYEK Véglehajtások Bolygóműves Bolygóműves, dupla lassító hajtással 110 x 3048 mm átmérő x hossz Széria nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető 120 x 3048 mm átmérő x hossz Rendelhető Széria Széria Széria Széria Széria Széria Kerekezés 47/48 átmérőcsoportú gumizás, szimpla/iker/tripla kerekezésben KORMÁNYZÁS Hidraulikus kormányszerkezet, biztonsági elektromos szivattyúval 4,2 fordulat a végállások között Indítóáram 2775 (3-925CCA) DIFFERENCIÁLZÁR Elektrohidraulikus 100% zárású Széria HIDRAULIKA RENDSZER Típus Zárt központő, nyomás- és áramlásszabályozott Hidraulika szeleptömbök száma 4 széria, 5 és 6 rendelhető 4 széria és 6 rendelhető Legnagyobb szállítás, kézi váltóval, alapkivitelben, l/perc nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető Legnagyobb szállítás, PowrShift váltóval, alapkivitelben, l/perc Leganygobb szállítás, PowrShift váltóval, növelt kapacitás, l/perc Egy SCV-n elérhető maximális szállítás 1/2 csatlakozó, l/perc Egy SCV-n elérhető maximális szállítás 3/4 csatlakozó, l/perc Utólag szerelhető készletben

21 9R szériájú traktorok R 9460R 9510R 9560R 9460R Talajgyalu kivitel 9510R Talajgyalu kivitel 9560R Talajgyalu kivitel 3-PONT FÜGGESZTÉS Típus Elektrohidraulikus 3-pont függesztés,vonóerő érzékeléssel nem elérhető nem elérhető nem elérhető KAT 3/4N csatlakozó kerettel Mindegyik tengelymérethez, kg nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető KAT 3/4N csatlakozó kerettel csak a 120 mm-es tengellyel, kg nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető KAT 4/4N csatlakozó kerettel Mindegyik tengelymérethezd, kg nem elérhető nem elérhető nem elérhető KAT 4/4N csatlakozó kerettel csak a 120 mm-es tengellyel, kg nem elérhető nem elérhető nem elérhető ALSÓ VONÓRÚD KAT 4, normál vonórúd támasszal, 2470 kg függőleges terhelhetőség Széria Széria nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető KAT 4, erősített vonórúd támasszal, 2470 kg függőleges terhelhetőség Rendelhető Rendelhető nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető KAT 5, erősített vonórúd támasszal, 5440 kg függőleges terhelhetőség Rendelhető Rendelhető Széria Széria nem elérhető nem elérhető nem elérhető Vonórúd támasz, hosszú talajgyalu vonórudakhoz nem elérhető nem elérhető nem elérhető nem elérhető Széria Széria Széria Vonórúd támasz, rövid talajgyalu vonórudakhoz nem elérhető nem elérhető nem elérhető nem elérhető Rendelhető Rendelhető Rendelhető TLT 1-3/4, 20-bordás, 1000/perc Rendelhető Rendelhető Rendelhető Rendelhető nem elérhető nem elérhető nem elérhető FÜLKE Üvegfelület, m² 6,52 Fülke térfogat, m³ 3,597 FELSZERELTSÉG AutoTrac Ready Széria Széria Széria Széria Rendelhető Rendelhető Rendelhető Modular Telematics Gateway (MTG) Gyári opció: JDLink Select vagy JDLink Ultimate ServiceADVISOR Remote MTG-vel elérhető ISOBUS munkaeszköz csatoló Széria (ISO Class 3) CommandCenter, video megjelenítés (Csak érintőképernyővel) Egy video bemenet (Tyco csatlkozó PN ) kamera számára (PAL vagy NTSC). A fülke hátsó burkolata alatt. A kamera és a hosszabító kábel, az alkatrész vonalon rendelhető. FÉKEK Hidraulikus működtetésű, nedvestárcsás, önbeálló, az első és hátsó tengelyen Széria Széria Széria Széria Széria Széria Széria Hidraulikus potkocsi fék Rendelhető Rendelhető Rendelhető Rendelhető Rendelhető Rendelhető Rendelhető FELTÖLTÉSI MENNYISÉGEK Üzemanyag tartály, l Hűtőrendszer, l Motorolaj szűrővel, l Hidraulika/hajtómű/híd olaj, 3-pont és TLT nélkül, l Hidraulika/hajtómű/híd olaj, 3-ponttal és TLT-vel nélkül, l 216,5 216,5 187,5 187,5 nem elérhető nem elérhető nem elérhető TENGELYTÁV Tengelytáv, mm 3500 Hasmagasság a tengelyek alatt, mm 732 Fordulási sugár 5-fokos ütközőkkel, m 5,18 Fordulási sugár 10-fokos ütközőkkel, m 5,92 MÉRETEK ÉS TÖMEGEK Átlagos alaptömeg, széria kerekezéssel, TLT és 3-pont nélkül, kg Megengedett súlyozot össztömeg, kg

22 22 9R szériájú traktorok Műszaki adatok A hevederes modellek műszaki adatai 9460RT 9510RT 9560RT 9460RT Talajgyalu kivitel 9510RT Talajgyalu kivitel 9560RT Talajgyalu kivitel MOTORTELJESÍTMÉNY Névleges teljesítmény (97/68 EC) 2100-as motorfordulatnál, kw (LE) 338 (460) 375 (510) 412 (560) 338 (460) 375 (510) 412 (560) Legnagyobb teljesítmény (97/68 EC) 1900-as motorfordulatnál, kw (LE) 372 (506) 413 (561) 453 (616) 372 (506) 413 (561) 453 (616) Névleges teljesítmény (ECE-R24) 2100-as motorfordulatnál, kw (LE) 325 (442) 360 (490) 395 (538) 325 (442) 360 (490) 395 (538) Legnagyobb teljesítmény (ECE-R24) 1900-as motorfordulatnál, kw (LE) 357 (486) 396 (539) 435 (591) 357 (486) 396 (539) 435 (591) Legnagyobb nyomaték 1600/perc), Nm Állandó teljesítményű tartomány, 1/perc MOTOR Névleges fordulatszám, 1/perc 2100 Gyártmány John Deere PowerTech PSX (B20 képes) Típus Diesel, soros, 6-hengeres, nedves perselyes, hengerenként 4 szelep Feltöltés (EU Stage III B) Két lépcsős turbófeltöltés, fix első, és változó geometriás második turbófeltöltővel, levegő-levegő töltőlevegő hűtés, hűtött kipufogógáz visszavezetés Motor levegőszűrő Két szintű szűrőrendszer Lökettérfogat, liter 13,5 Furat x löket, mm 132 x 165 Kompresszió viszony 16,0:1 Kenés Teljes nyomású, teljes mennyiséget szűrő, megkerülőszeleppel Olajszűrő Cserélhető szűrőbetétes olajszűrő ÜZEMANYAG-ELLÁTÁS Típus Elektronikus vezérlésű, adagolófúvókás (önlégtelenítő) Szűrőrendszer Kétszintű, vízleválasztóval és visszajelzővel felszerelt Szűrő, elsődleges 10 mikronos cserélhető szűrőbetét, vízérzékelővel, és víz leeresztővel Szűrő, másodlagos 2 mikronos felcsavarható betét SEBESSÉGVÁLTÓ 18-fokozatú PowrShift 40 km/h; 18 előre / 6 hátra + Efficiency Manager 40 km/h ELEKTROMOS RENDSZER (2 akkumulátor párhuzamosan kötve) Generátor / Akkumulátor, A / V 200 / 12 Indítóáram, A 2775 (3-925CCA) VÉGLEHAJTÁSOK Típus Bolygóműves Hevederek Camoplast DURABUILT 3500 és 5500 széria Camoplast DURABUILT Scraper Special széria 762 mm széles hevederek Széria Széria Széria Széria Széria Széria 914 mm széles hevederek Rendelhető Rendelhető Rendelhető nem elérhető nem elérhető nem elérhető FUTÓMŰ Típus AirCushion felfüggesztés Rugóút, az első vezetőkeréknél mérve, mm 340 mm KORMÁNYZÁS típus Sebesség-érzékelővel ellátott, hidrosztatikus, differenciál Kormányszivattyú 100 ccm Széria Széria Széria nem elérhető nem elérhető nem elérhető Erősített kormányszivattyú 130 ccm Rendelhető Rendelhető Rendelhető Széria Széria Széria HIDRAULIKA RENDSZER Típus Zárt központő, nyomás- és áramlásszabályozott Hidraulika szeleptömbök száma 4 széria, 5 és 6 rendelhető 4 széria és 6 rendelhető Legnagyobb szállítás, PowrShift váltóval, alapkivitelben, l/perc Leganygobb szállítás, PowrShift váltóval, növelt kapacitás, l/perc Egy SCV-n elérhető maximális szállítás 1/2 csatlakozó, l/perc Egy SCV-n elérhető maximális szállítás 3/4 csatlakozó, l/perc Utólag szerelhető készletben

23 9R szériájú traktorok RT 9510RT 9560RT 9460RT Talajgyalu kivitel 9510RT Talajgyalu kivitel 9560RT Talajgyalu kivitel 3-POINT HITCH Type Elektrohidraulikus 3-pont függesztés,vonóerő érzékeléssel nem elérhető nem elérhető nem elérhető KAT 3/4N csatlakozó kerettel, kg Rendelhető: 6940 nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető KAT 3/4N csatlakozó kerettel, kg Rendelhető: 9072 nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető KAT 4/4N csatlakozó kerettel, kg Rendelhető: 6940 Rendelhető: 6940 Rendelhető: 6940 nem elérhető nem elérhető nem elérhető KAT 4/4N csatlakozó kerettel, kg Rendelhető: 9072 Rendelhető: 9072 Rendelhető: 9072 nem elérhető nem elérhető nem elérhető Drawbar KAT 4, erősített vonórúd támasszal, 2470 kg függőleges terhelhetőség Rendelhető nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető KAT 4, nagy lengéstartományú vonórúd, 2470 kg függőleges terhelhetőség Széria nem elérhető nem elérhető nem elérhető nem elérhető nem elérhető KAT 5, erősített vonórúd támasszal, 5440 kg függőleges terhelhetőség Rendelhető Rendelhető Rendelhető nem elérhető nem elérhető nem elérhető KAT 5, nagy lengéstartományú vonórúdt, 4581 kg függőleges terhelhetőség Rendelhető Széria Széria nem elérhető nem elérhető nem elérhető Vonórúd támasz, rövid talajgyalu vonórudakhoz nem elérhető nem elérhető nem elérhető Széria Széria Széria TLT 1-3/4, 20-bordás, 1000/perc Rendelhető Rendelhető Rendelhető nem elérhető nem elérhető nem elérhető FÜLKE Üvegfelület, m² 6,52 Fülke térfogat, m³ 3,597 FELSZERELTSÉG AutoTrac Ready Széria Modular Telematics Gateway (MTG) Gyári opció: JDLink Select vagy JDLink Ultimate ServiceADVISOR Remote MTG-vel elérhető ISOBUS munkaeszköz csatoló Széria (ISO Class 3) CommandCenter, video megjelenítés (Csak érintőképernyővel) Egy video bemenet (Tyco csatlkozó PN ) kamera számára (PAL vagy NTSC). A fülke hátsó burkolata alatt. A kamera és a hosszabító kábel, az alkatrész vonalon rendelhető. FÉKEK Típus Hidraulikus működtetésű, nedvestárcsás, önbeálló FELTÖLTÉSI MENNYISÉGEK Üzemanyag tartály, l Hűtőrendszer, l Motorolaj szűrővel, l 48,0 48,0 48,0 48,0 48,0 48,0 Hidraulika/hajtómű/híd olaj, 3-pont és TLT nélkül, l Hidraulika/hajtómű/híd olaj, 3-ponttal és TLT-vel nélkül, l 359,5 359,5 359,5 nem elérhető nem elérhető nem elérhető MÉRETEK ÉS TÖMEGEK Átlagos alaptömeg, széria kerekezéssel, TLT és 3-pont nélkül, kg Megengedett súlyozot össztömeg, kg a részletes súlyozási előírásokat, lásd a Kezelési Utasításban

24 Önért dolgozunk Megoldást kínálunk a problémáira! A John Deere szívügyének tekinti, hogy az Ön gépei folyamatosan üzemképesek legyenek. Ezért is olyan kiváló minőségűek, megbízhatóak és hatékonyak a termékeink és a technológiáink. Ezért fektettünk olyan sok időt egy hatékony kereskedői hálózat kiépítésébe. Akárcsak egy jó szomszéd, mindig kéznél vagyunk, amikor segítségre van szüksége. Ezért kaptak a hivatalos kereskedőink gyári felkészítést. Minden csavart és minden anyát ismernek az Ön gépén. És bármilyen lehetséges problémát képesek diagnosztizálni. A John Deere-ra számíthat, ha bármilyen traktorral kapcsolatos igénye van. A mezőgazdasági gépekkel foglalkozó területen már csaknem 175 éves tapasztalattal rendelkezünk, így őszintén mondhatjuk, hogy: ERŐNK A MEGBÍZHATÓSÁG Mezőgazdasági Szolgáltató és Kereskedelmi Zártkörűen Működő Részvénytársaság Tel: A legjobb döntéshez vegye igénybe hitelkonstrukcióinkat Az Ön John Deere kereskedője finanszírozási ajánlatok választékával áll a rendelkezésére. Az Ön vállalkozásának megfelelő ajánlatok tekintetében keresse John Deere kereskedőjét. Ennek a prospektusnak az anyaga világszerte hasonló tartalommal kerül terjesztésre. A képek, leírások, tartalmazhatnak olyan felszereltségre, finanszírozásra, biztosításra utaló információkat, mely nem mindenütt elérhető. A pontos adatokért keresse az Ön hivatalos John Deere kereskedőjét. A John Deere fenntartja a jogot a prospektusban ismertetett műszaki kivitel és tartalom előzetes figyelmeztetés nélküli megváltoztatására. JohnDeere.com YY HUN 2/12 1/1/2
