Maximális üzemi nyomás 16 bar (232 psi) Automatikus légtelenítés automata elzárószeleppel 12 bar (174 psi)

Átírás

1 TF DELTA FILTER Nagy térfogatáramra, alacsony hőmérsékletű fűtő- és hűtőrendszerekhez tervezve: megvédi a legfontosabb alkatrészeket a mágneses és nem mágneses szennyeződésektől és eltávolítja a rendszerben maradt levegőt. A TF Delta Filter robusztus, sárgaréz felépítése és kettős radiális tömítései nagy teljesítményt tesznek lehetővé, ami új és meglévő rendszerekhez történő alkalmazását egyaránt lehetővé teszi. Optimális teljesítmény mágneses és hidrociklonikus szűréssel Gyorsan és könnyen telepíthető a fal közelébe (minimális csőmódosítással) Vízszintes és függőleges vezetékekhez is alkalmas, mindkét áramlási irányban Maximális üzemi nyomás bar ( psi) Automatikus légtelenítés automata elzárószeleppel bar (7 psi) Kiváló minőségű, magas hőmérsékleti besorolású neodímium mágnes Gyorsan és egyszerűen, a szűrő szétszerelése nélkül tisztítható TERMÉKOPCIÓK Euro szelep BSPP (ISO ) bekötőszelepek USA szelep BSPP (ISO ) /NPT (ANSI B.0.) bekötőszelepek szelep nélküli BSPP (ISO ) csatlakozószűrő, szelep nélküli USA karima ANSI 0 B. spec. karimák ROW* karima EN 09 (DIN) spec. karimák Termékkód Szűrő Leeresztőszelep Szelepek Tartókeret Szelepkészlet Tömlővég-csatlakozó és elzárószelep Automatikus légtelenítő Utasítások Tömítőkészlet csavarmenet Tömítőkészlet ANSI karima Tömítőkészlet EN (DIN) karima

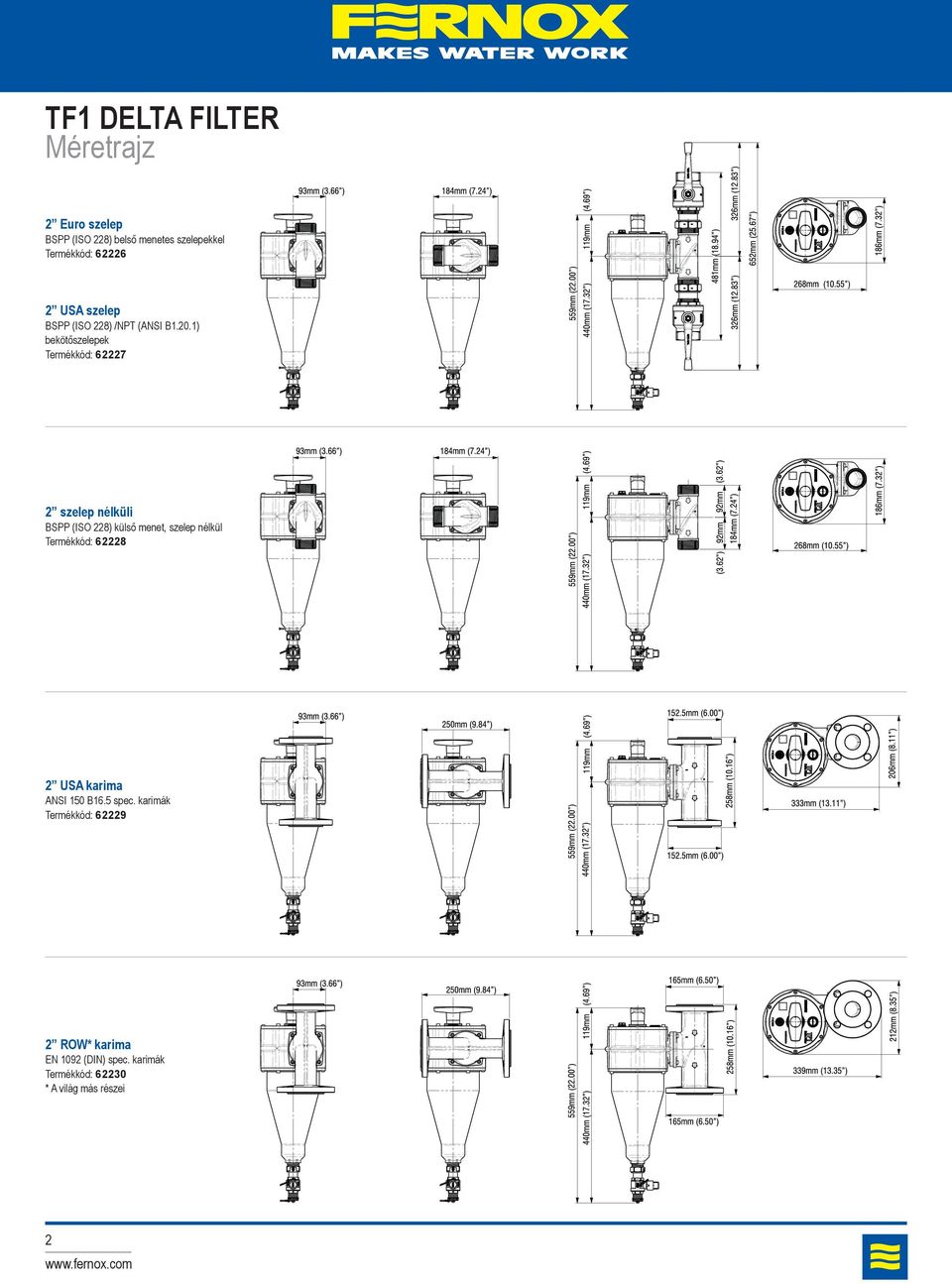

2 TF DELTA FILTER Méretrajz Euro szelep BSPP (ISO ) belső menetes szelepekkel Termékkód: USA szelep BSPP (ISO ) /NPT (ANSI B.0.) bekötőszelepek Termékkód: 7 szelep nélküli BSPP (ISO ) külső menet, szelep nélkül Termékkód: USA karima ANSI 0 B. spec. karimák Termékkód: 9 ROW* karima EN 09 (DIN) spec. karimák Termékkód: 0

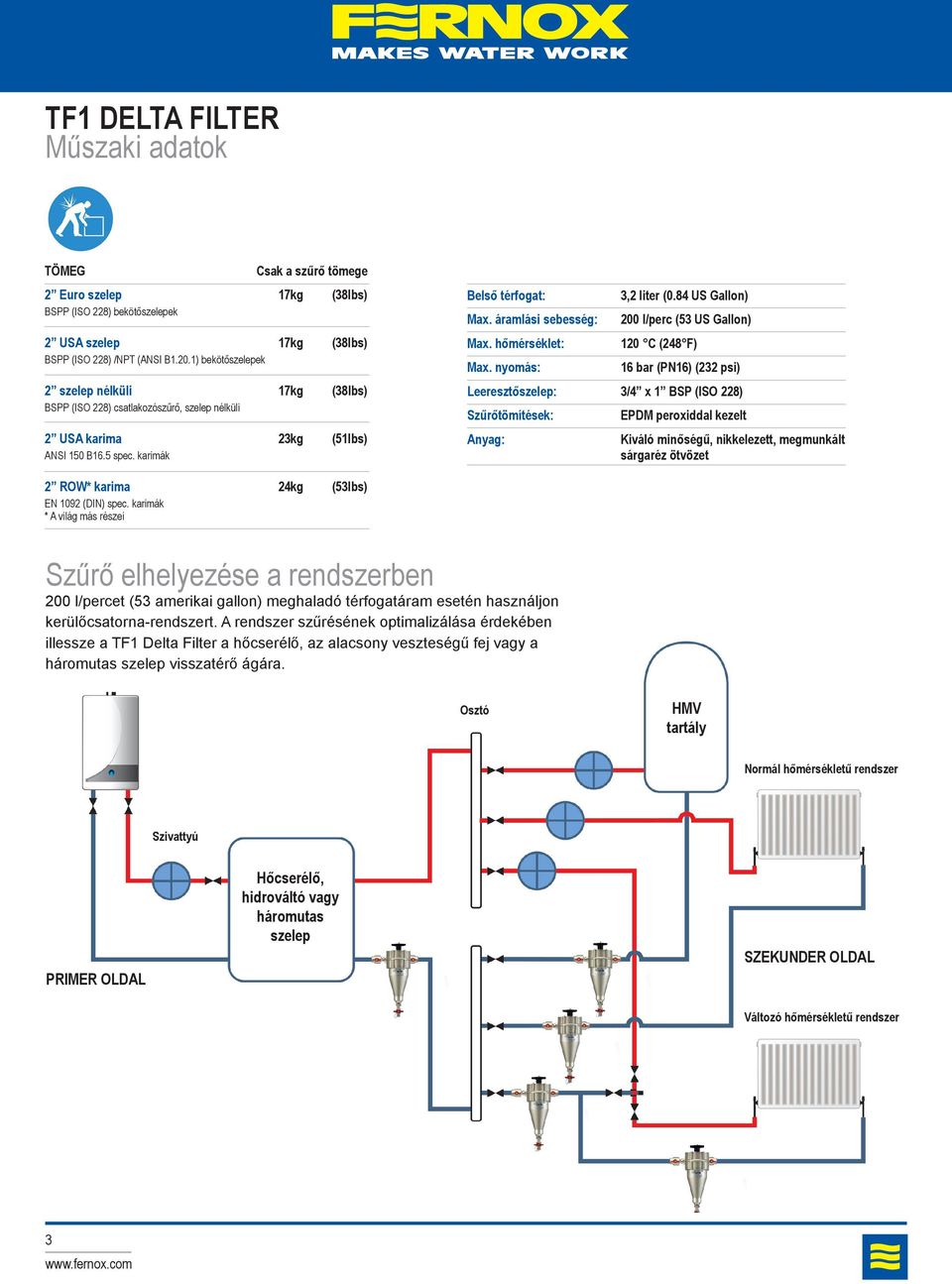

3 TF DELTA FILTER Műszaki adatok TÖMEG Csak a szűrő tömege Euro szelep 7kg (lbs) BSPP (ISO ) bekötőszelepek USA szelep 7kg (lbs) BSPP (ISO ) /NPT (ANSI B.0.) bekötőszelepek szelep nélküli 7kg (lbs) BSPP (ISO ) csatlakozószűrő, szelep nélküli USA karima kg (lbs) ANSI 0 B. spec. karimák Belső térfogat: Max. áramlási sebesség: Max. hőmérséklet: Max. nyomás:, liter ( US Gallon) 00 l/perc ( US Gallon) 0 C ( F) bar (PN) ( psi) Leeresztőszelep: / x BSP (ISO ) Szűrőtömítések: Anyag: EPDM peroxiddal kezelt Kiváló minőségű, nikkelezett, megmunkált sárgaréz ötvözet ROW* karima kg (lbs) EN 09 (DIN) spec. karimák Szűrő elhelyezése a rendszerben 00 l/percet ( amerikai gallon) meghaladó térfogatáram esetén használjon kerülőcsatorna-rendszert. A rendszer szűrésének optimalizálása érdekében illessze a TF Delta Filter a hőcserélő, az alacsony veszteségű fej vagy a háromutas szelep visszatérő ágára. Osztó HMV tartály Normál hőmérsékletű rendszer Szivattyú PRIMER OLDAL Hőcserélő, hidrováltó vagy háromutas szelep SZEKUNDER OLDAL Változó hőmérsékletű rendszer

4 TF DELTA FILTER Tisztítási útmutató A TF Delta Filter úgy van kialakítva, hogy a rendszerbe szerelve tisztítható. Nincs szükség csavarok, tömítések vagy a szűrő eltávolítására. Zárja el a szűrő szelepeit a szűrő rendszerből történő kizárásához. Vegye ki a mágnest. Nyissa meg kimeneti szelepet -ra, majd nyissa meg a leeresztőszelepet, hogy kiürülhessen a belül lévő tartalom. 7 Helyezze vissza a mágnest. Fontos: Mindig tartsa be a mágnes kezelésére vonatkozó előírásokat. Helyezzen egy megfelelő edényt a leeresztőszelep alá, és vegye le a zárósapkát. Helyezzen fel egy tömlővég-csatlakozót és szükség esetén magasabb pozícióban egy megfelelő tömlőt. Nyissa meg a szűrő szelepeit. Zárja el a leeresztőszelepet, és zárja el a kimeneti szelepet. Vegye le a tömlővég-csatlakozót, és helyezze vissza a leeresztőszelep sapkáját.

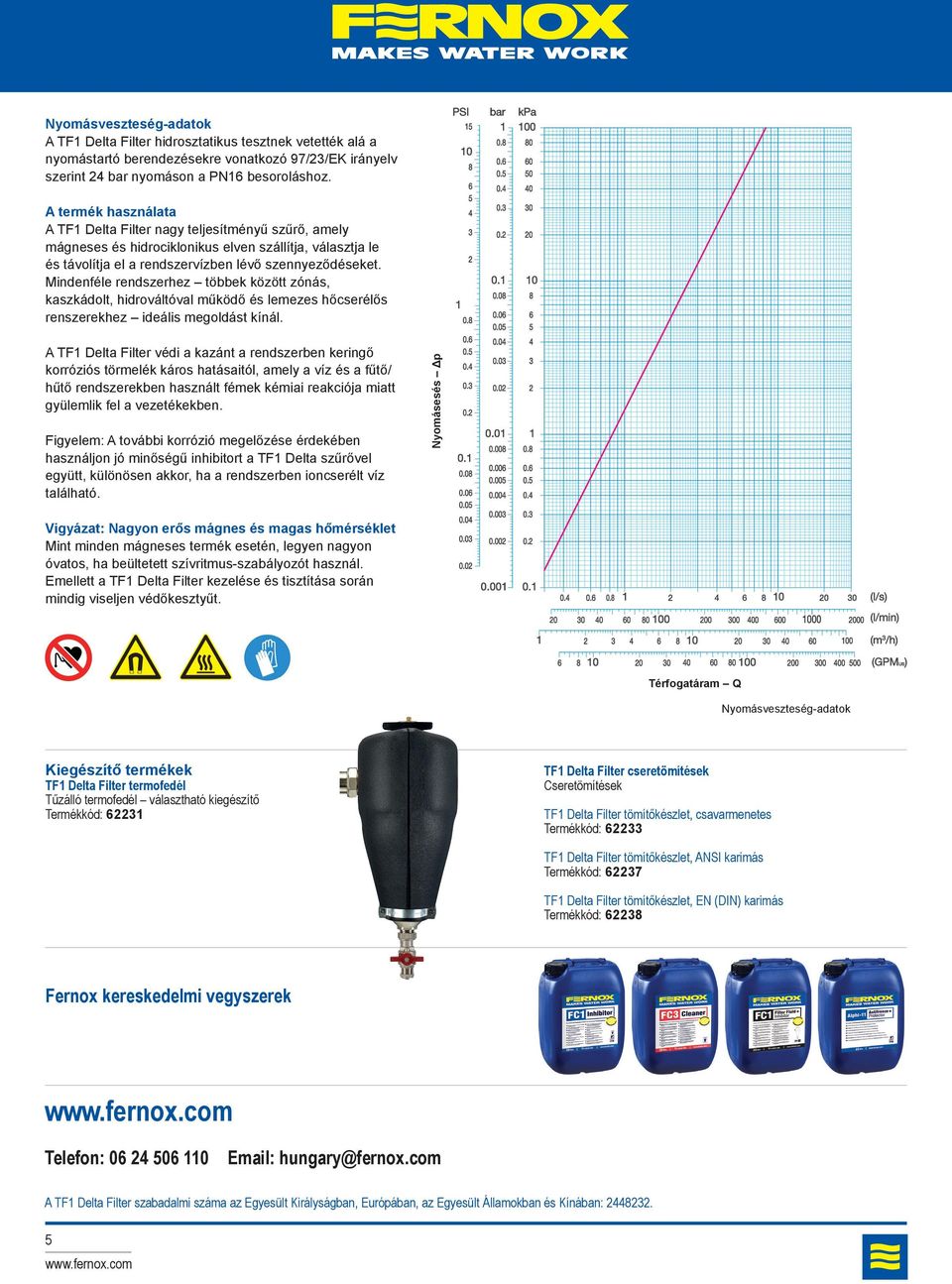

5 Nyomásveszteség-adatok A TF Delta Filter hidrosztatikus tesztnek vetették alá a nyomástartó berendezésekre vonatkozó 97//EK irányelv szerint bar nyomáson a PN besoroláshoz. A termék használata A TF Delta Filter nagy teljesítményű szűrő, amely mágneses és hidrociklonikus elven szállítja, választja le és távolítja el a rendszervízben lévő szennyeződéseket. Mindenféle rendszerhez többek között zónás, kaszkádolt, hidrováltóval működő és lemezes hőcserélős renszerekhez ideális megoldást kínál. PSI 0 bar kpa A TF Delta Filter védi a kazánt a rendszerben keringő korróziós törmelék káros hatásaitól, amely a víz és a fűtő/ hűtő rendszerekben használt fémek kémiai reakciója miatt gyülemlik fel a vezetékekben. Figyelem: A további korrózió megelőzése érdekében használjon jó minőségű inhibitort a TF Delta szűrővel együtt, különösen akkor, ha a rendszerben ioncserélt víz található. Vigyázat: Nagyon erős mágnes és magas hőmérséklet Mint minden mágneses termék esetén, legyen nagyon óvatos, ha beültetett szívritmus-szabályozót használ. Emellett a TF Delta Filter kezelése és tisztítása során mindig viseljen védőkesztyűt. Nyomásesés Δp Pressure drop - p (l/s) (l/min) (m /h) (GPMUS) Térfogatáram Flow Rate - Q Q Nyomásveszteség-adatok Kiegészítő termékek TF Delta Filter termofedél Tűzálló termofedél választható kiegészítő Termékkód: TF Delta Filter cseretömítések Cseretömítések TF Delta Filter tömítőkészlet, csavarmenetes Termékkód: TF Delta Filter tömítőkészlet, ANSI karimás Termékkód: 7 TF Delta Filter tömítőkészlet, EN (DIN) karimás Termékkód: Fernox kereskedelmi vegyszerek Telefon: hungary@fernox.com A TF Delta Filter szabadalmi száma az Egyesült Királyságban, Európában, az Egyesült Államokban és Kínában:.
