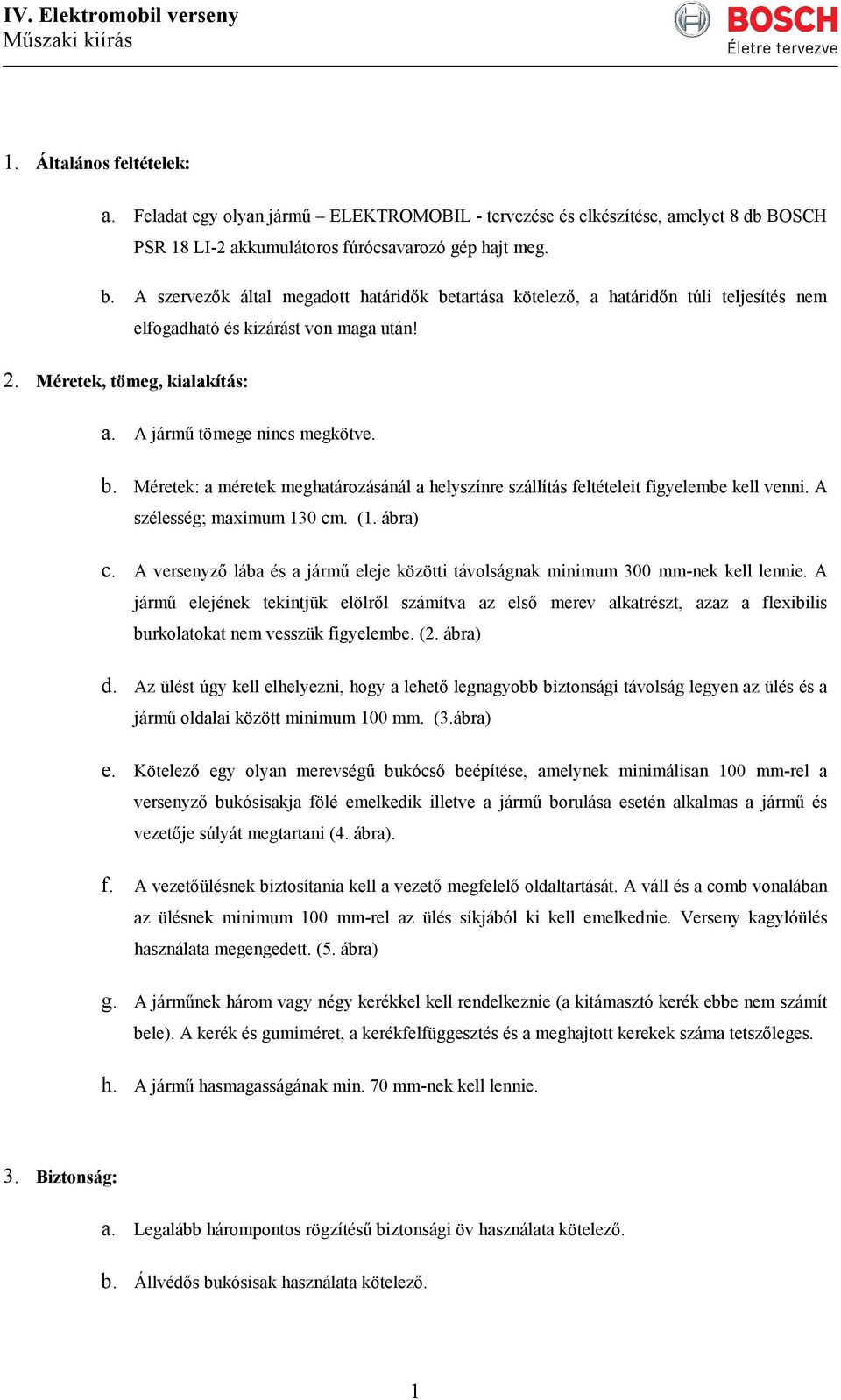

2 IV. Elektrmbil verseny 1. Általáns feltételek: a. Feladat egy lyan jármő ELEKTROMOBIL - tervezése és elkészítése, amelyet 8 db BOSCH PSR 18 LI-2 akkumulátrs fúrócsavarzó gép hajt meg. b. A szervezık által megadtt határidık betartása kötelezı, a határidın túli teljesítés nem elfgadható és kizárást vn maga után! 2. Méretek, tömeg, kialakítás: a. A jármő tömege nincs megkötve. b. Méretek: a méretek meghatárzásánál a helyszínre szállítás feltételeit figyelembe kell venni. A szélesség; maximum 130 cm. (1. ábra) c. A versenyzı lába és a jármő eleje közötti távlságnak minimum 300 mm-nek kell lennie. A jármő elejének tekintjük elölrıl számítva az elsı merev alkatrészt, azaz a flexibilis burklatkat nem vesszük figyelembe. (2. ábra) d. Az ülést úgy kell elhelyezni, hgy a lehetı legnagybb biztnsági távlság legyen az ülés és a jármő ldalai között minimum 100 mm. (3.ábra) e. Kötelezı egy lyan merevségő bukócsı beépítése, amelynek minimálisan 100 mm-rel a versenyzı bukósisakja fölé emelkedik illetve a jármő brulása esetén alkalmas a jármő és vezetıje súlyát megtartani (4. ábra). f. A vezetıülésnek biztsítania kell a vezetı megfelelı ldaltartását. A váll és a cmb vnalában az ülésnek minimum 100 mm-rel az ülés síkjából ki kell emelkednie. Verseny kagylóülés használata megengedett. (5. ábra) g. A jármőnek hárm vagy négy kerékkel kell rendelkeznie (a kitámasztó kerék ebbe nem számít bele). A kerék és gumiméret, a kerékfelfüggesztés és a meghajttt kerekek száma tetszıleges. h. A jármő hasmagasságának min. 70 mm-nek kell lennie. 3. Biztnság: a. Legalább hármpnts rögzítéső biztnsági öv használata kötelezı. b. Állvédıs bukósisak használata kötelezı. 1

3 IV. Elektrmbil verseny c. Zárt, kezet és lábat is teljes mértékben eltakaró ruházat (pamut) szintén kötelezı. Verseny verál használata megengedett. d. A tvábbi eredeti 8 szerszámgépen kívüli - áramfrrást (pl.: akkumulátr) biztnságsan kell rögzíteni és a jármővön, áramtalanító kapcslóval kell ellátni. e. A jármőnek lyan ldalmerevítéssel kell rendelkeznie, amely esetleges ütközés és brulás esetén a jármővezetıt a sérülésektıl megvédi. f. A jármőnek ldalirányból lyan mértékben zártnak kell lennie, hgy a vezetı karját brulás esetén megvédje, illetve meggátlja, hgy a vezetı a karját brulás elıtt kitegye. A burklat anyagára nincs megkötés (pl. PVC lap, farstlemez, alumíniumlap, plexi stb.). g. A jármő lábtere nem lehet nyittt (lábsérülések elkerülése végett). h. A jármő felépítménye ne tartalmazzn éles, ill. kiálló részeket, amelyek a vezetıt vagy a versenytársakat egy esetleges ütközés srán veszélyezteti. i. A jármővet úgy kell kialakítani, hgy az ülés ülıfelületének magassága maximum a jármő szélességének fele lehet. (6. ábra) 4. Vázszerkezet, karsszéria: a. A jármő vázszerkezetének a 2. bekezdésnek megfelelıen kell készülnie, amely hrdzza a meghajtó szerszámgépeket, a teljes hajtáslánct és a hajttt kerekeket. b. A jármőre nem szükséges zárt karsszériát építeni, de a hajtómő mzgó alkatrészeit, biztnsági kkból, védıburklattal kell ellátni. 5. Mtr: A Bsch PSR 18 LI-2 akkumulátrs fúrócsavarzó gép felhasználásával kell a meghajtást megldani a. A Bsch PSR 18 Li-2 fúrócsavarzó gép a felhasználáshz nem alakítható át, nem szedhetı szét. (eredeti funkcióját fúrócsavarzó gép nem veszítheti el) b. A jármő meghajtásáhz kizárólag a 8 darab Bsch PSR 18 Li-2 fúrócsavarzó gép saját akkumulátra használható fel, átalakítása nem engedélyezett. c. A meghajtáshz mind a 8 darab Bsch PSR 18 Li-2 kézhez kaptt szerszámgépet fel kell használni. 2

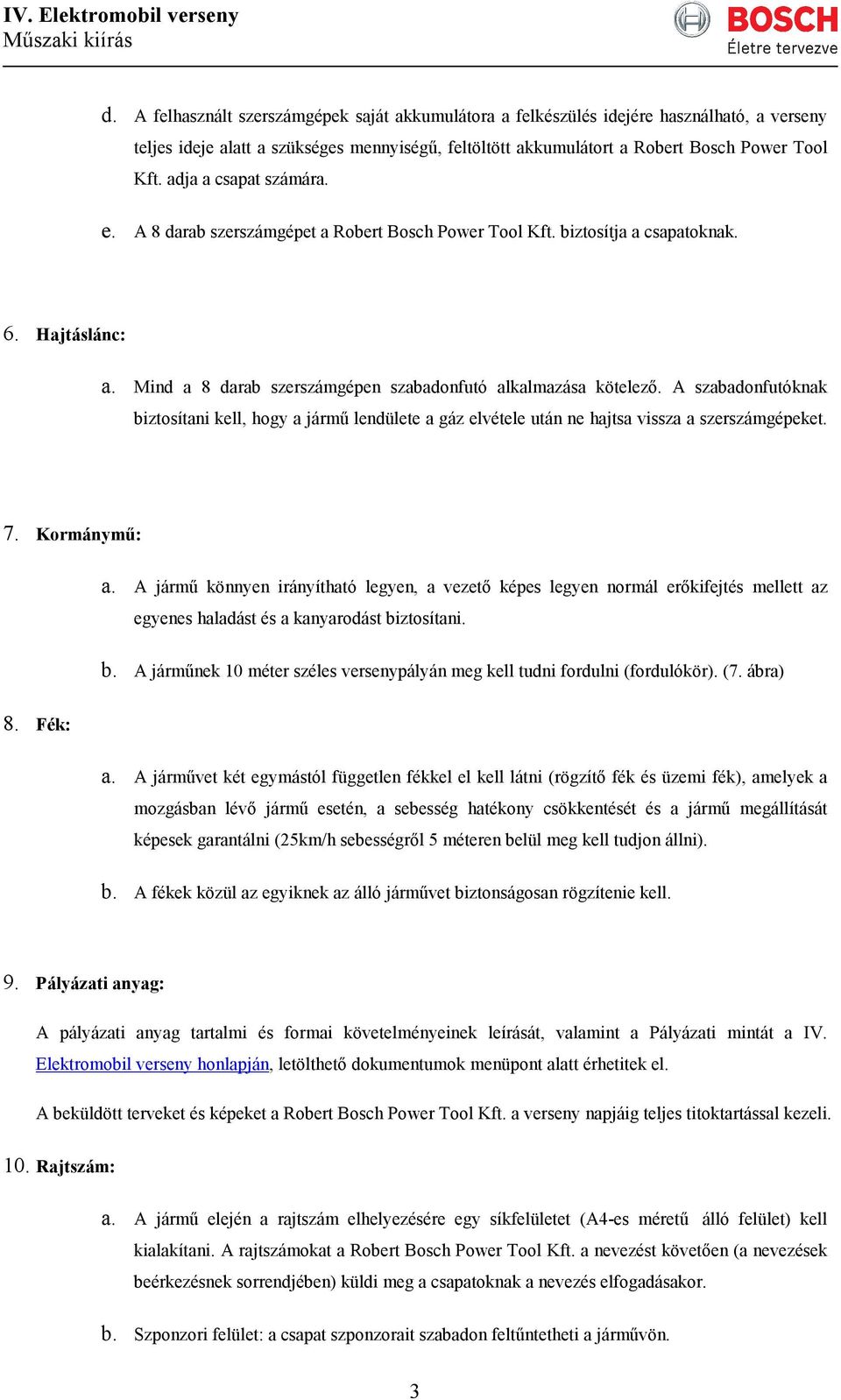

4 IV. Elektrmbil verseny d. A felhasznált szerszámgépek saját akkumulátra a felkészülés idejére használható, a verseny teljes ideje alatt a szükséges mennyiségő, feltöltött akkumulátrt a Rbert Bsch Pwer Tl Kft. adja a csapat számára. e. A 8 darab szerszámgépet a Rbert Bsch Pwer Tl Kft. biztsítja a csapatknak. 6. Hajtáslánc: a. Mind a 8 darab szerszámgépen szabadnfutó alkalmazása kötelezı. A szabadnfutóknak biztsítani kell, hgy a jármő lendülete a gáz elvétele után ne hajtsa vissza a szerszámgépeket. 7. Krmánymő: a. A jármő könnyen irányítható legyen, a vezetı képes legyen nrmál erıkifejtés mellett az egyenes haladást és a kanyardást biztsítani. b. A jármőnek 10 méter széles versenypályán meg kell tudni frdulni (frdulókör). (7. ábra) 8. Fék: a. A jármővet két egymástól független fékkel el kell látni (rögzítı fék és üzemi fék), amelyek a mzgásban lévı jármő esetén, a sebesség hatékny csökkentését és a jármő megállítását képesek garantálni (25km/h sebességrıl 5 méteren belül meg kell tudjn állni). b. A fékek közül az egyiknek az álló jármővet biztnságsan rögzítenie kell. 9. Pályázati anyag: A pályázati anyag tartalmi és frmai követelményeinek leírását, valamint a Pályázati mintát a IV. Elektrmbil verseny hnlapján, letölthetı dkumentumk menüpnt alatt érhetitek el. A beküldött terveket és képeket a Rbert Bsch Pwer Tl Kft. a verseny napjáig teljes titktartással kezeli. 10. Rajtszám: a. A jármő elején a rajtszám elhelyezésére egy síkfelületet (A4-es mérető álló felület) kell kialakítani. A rajtszámkat a Rbert Bsch Pwer Tl Kft. a nevezést követıen (a nevezések beérkezésnek srrendjében) küldi meg a csapatknak a nevezés elfgadásakr. b. Szpnzri felület: a csapat szpnzrait szabadn feltőntetheti a jármővön. 3

5 IV. Elektrmbil verseny Gépátvétel A gépátvétel a versenyt megelızı napn kerül megrendezésre. A versenybíróság a következıket ellenırzi a gépátvétel srán: biztnsági berendezések szabály szerinti kialakítása, megléte, a jármő szabályzatban megadtt gemetriai méretei, az egyéni biztnsági felszerelések megléte, általáns mőszaki állapt, fékpróba. A gépátvétel minimum követelményei (bármely pnt hiánya kizárást vn maga után): 1. A gépátvétel biztnsági elıírásk: 1. Bukósisak megléte 2. Ruházat megléte és minısége 3. Biztnsági távlság elıl 4. Biztnsági távlság fejtıl 5. Biztnsági távlság ldalt 6. Ülés minısége és magassága 7. Biztnsági öv megléte 8. Kiálló, éles és veszélyes alkatrészek 2. Kialakítás: 1. Szélesség maximum 130 cm 2. Has magasság minimum 7 cm 3. Ülésmagasság maximálisan a szélesség fele 4. Vázszerkezet megfelelı kialakítása 5. Bukókeret, 6. Oldalsó védıburklat megléte 4

6 IV. Elektrmbil verseny 7. Hajtómőburklatk megléte 8. 8 darab szerszámgép megléte és mőködése 9. Áramtalanítókapcsló megléte 10. Pótakkumulátr rögzítése 11. Szabadnfutók megléte 12. Krmányzhatóság 13. Frdulókör maximum 10m 14. Független fékberendezés 15. Rajtszám helye 16. Sikeres fékpróba Amennyiben a versenybíróság nem megfelelıséget tár fel a gépátvétel srán, a csapat köteles azt kijavítani a versenybíróság által megadtt idın belül. Ha a csapat nem képes ezt megszüntetni, a versenybíróság a csapatt a tvábbi versenybıl való kizárással sújthatja. 11. Kivitelezés: A verseny célja, hgy a résztvevı csapatk (hallgatói jgvisznnyal rendelkezı diákk/hallgatók) kizárólag saját munkáikat nevezzék a versenyre. Külsı segítség igénybevétele kizárólag szpnzrációs/finanszírzási célra vehetıek igénybe. A jármő létrehzásánál/kialakításánál külsıs cég részvétele nem engedélyezett (segítség igénybe vehetı más résztvevı csapatktól vagy a csapatkat támgató intézménytıl középiskla, fıiskla, egyetem). A verseny elıkészítése srán a verseny szervezıi a fenti pnt megfelelısségét ellenırzi, azk nem teljesítése pntlevnást és aznnali kizárását eredményezhet. Ellenırzési pntk: knstrukció kialakításáról pályázati anyag megküldése a gép építése srán ftók, videók küldése az elırehaladásról gépátvétel srán a kialakíttt/benevezett jármő knstrukciójának szóbeli megvédése (csapattagk vizsgája az építésrıl biztsítva ezzel a saját kezőséget) a felkészülés srán a szervezık meglátgatják a versenyzı csapatkat, hgy megbiznysdjanak a gép saját építésérıl. Jó munkát és sk szerencsét kívánunk! IV. Elektrmbil verseny szervezıi 5
