1 1037 Budapest, III.ker. Bojtár u. 36. T: 06-1/ , F: 06-1/ Székesfehérvár, Huszár u. 2/8 T: 06-22/ , F: 06-22/ EUROPE SE típusú Önfelszívó szivattyúk úszómedencékhez FIGYELEM! MELLÉKLET AZ ELEKTROMOS CSATLAKOZTATÁSHOZ Az SE típussorozathoz tartozó szivattyúknak nincs termikus biztosítékuk, ezért csatlakoztatáskor termikus relével és FI relével kell őket felszerelni. A termo(motorvédő) relével be kell állítani a motorhoz tartozó maximális áramerősséget. A 0,030-A FI relé a berendezést az esetleg fellépő kóboráramtól védi. Ha a fenti utasítást nem veszik figyelembe a gyártó minden reklamációt visszautasít, és a garancia megszűnik! BEÉPÍTÉS Felállítási hely Az SE típussorozat minden szivattyúja előszűrővel van felszerelve, aminek a következtében csak vízszintes beépítés jöhet szóba. Bár önfelszívó szivattyúkról van szó, ajánlatos a mindenkori víztükör alatt történő felállítás. Ha a szivattyút a víztükör felett kell felállítani, a szintkülönbség nem haladhatja meg a 2 m-t, és a szívóvezetéket a felszívási idő csökkentése érdekében olyan röviden kell kialakítani, amennyire csak lehetséges. A szivattyút mindig száraz, és jól szellőztetett helyiségben kell felállítani. A vezetékrendszer csatlakoztatása A szívó- és a nyomóvezeték kialakítása nem vezethet a szivattyú túlterheléséhez. Ha műanyag csöveket használnak, arra külön kell ügyelni, hogy a tömítéseknél és a meneteknél ne lépjen fel szivárgás. A szívóvezeték átmérőjének legalább akkorának kell lennie, mint a szivattyú szívócsonkjáé. A szifonhatások elkerülése érdekében a szívóvezetéket megfelelő lejtéssel kell fektetni. Elektromos csatlakoztatás A szivattyúrendszert differenciálkapcsolóval kell biztosítani. A szivattyú IP 54 védelemmel rendelkezik 2800 ford/perc mellett. Ha a szivattyút szabadban állítják fel, a hálózati kábelnek meg kell felelnie a vonatkozó szabványnak a VDE 0250 szerinti H07 típusnak. USS-EUR 1. oldal, összesen: 6

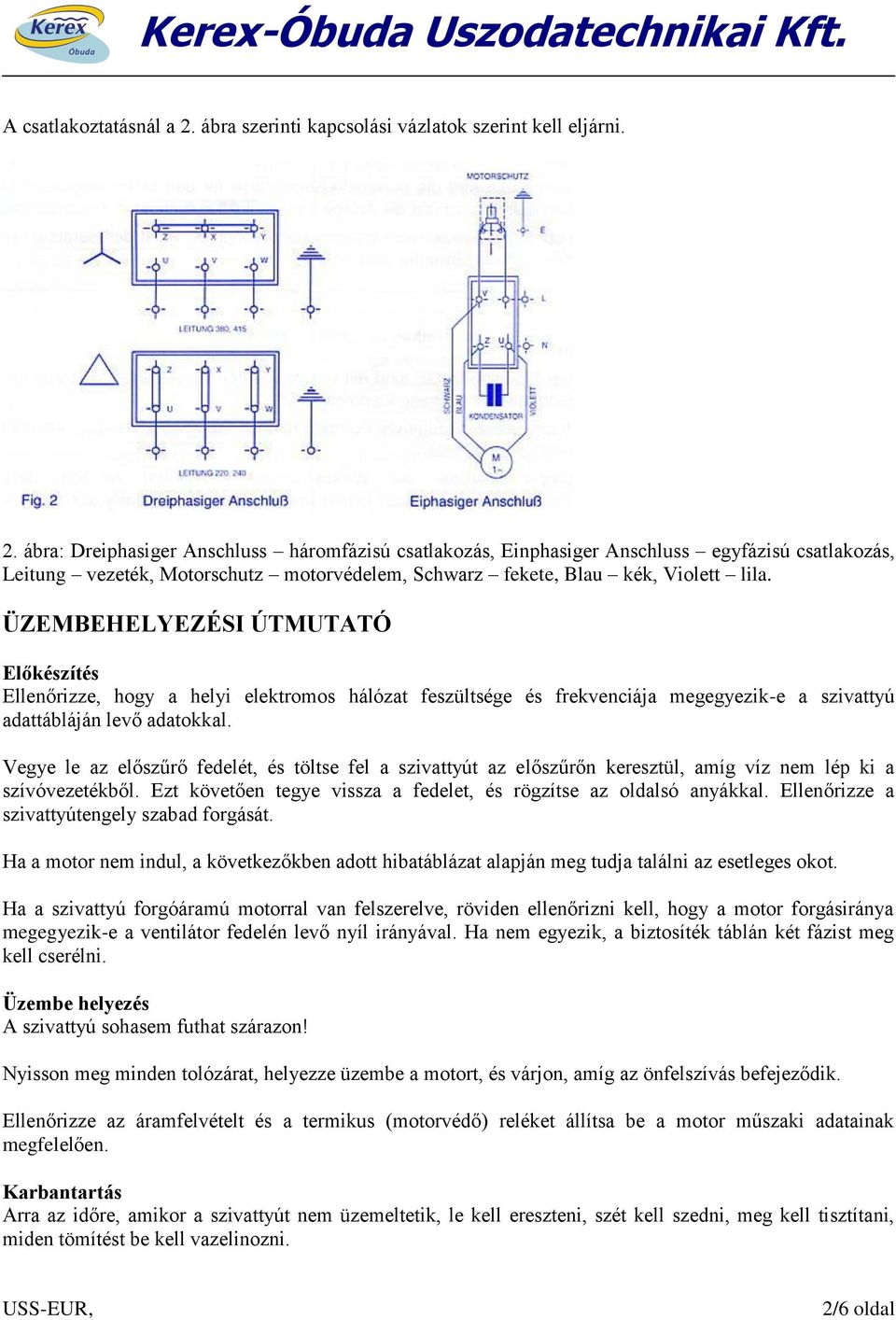

2 A csatlakoztatásnál a 2. ábra szerinti kapcsolási vázlatok szerint kell eljárni. 2. ábra: Dreiphasiger Anschluss háromfázisú csatlakozás, Einphasiger Anschluss egyfázisú csatlakozás, Leitung vezeték, Motorschutz motorvédelem, Schwarz fekete, Blau kék, Violett lila. ÜZEMBEHELYEZÉSI ÚTMUTATÓ Előkészítés Ellenőrizze, hogy a helyi elektromos hálózat feszültsége és frekvenciája megegyezik-e a szivattyú adattábláján levő adatokkal. Vegye le az előszűrő fedelét, és töltse fel a szivattyút az előszűrőn keresztül, amíg víz nem lép ki a szívóvezetékből. Ezt követően tegye vissza a fedelet, és rögzítse az oldalsó anyákkal. Ellenőrizze a szivattyútengely szabad forgását. Ha a motor nem indul, a következőkben adott hibatáblázat alapján meg tudja találni az esetleges okot. Ha a szivattyú forgóáramú motorral van felszerelve, röviden ellenőrizni kell, hogy a motor forgásiránya megegyezik-e a ventilátor fedelén levő nyíl irányával. Ha nem egyezik, a biztosíték táblán két fázist meg kell cserélni. Üzembe helyezés A szivattyú sohasem futhat szárazon! Nyisson meg minden tolózárat, helyezze üzembe a motort, és várjon, amíg az önfelszívás befejeződik. Ellenőrizze az áramfelvételt és a termikus (motorvédő) reléket állítsa be a motor műszaki adatainak megfelelően. Karbantartás Arra az időre, amikor a szivattyút nem üzemeltetik, le kell ereszteni, szét kell szedni, meg kell tisztítani, miden tömítést be kell vazelinozni. 2/6 oldal

3 HIBAELHÁRÍTÁSI TÁBLÁZAT HIBA OK ELHÁRÍTÁS A szivattyú nem szív A szívóvezetéken keresztül levegő lép be. Ellenőrizze a szívóvezeték csatlakozásait és tömítéseit. A szűrőfedél nem zár tömören. Tisztítsa meg a szűrőfedelet és ellenőrizze a gumitömítés állapotát. Rossz a motor forgásiránya Két fázis csatlakozását cserélje meg. Nem kielégítő a szállított mennyiség A szívóvezetéken levegő kerül be. Ellenőrizze a szívóvezeték csatlakozásait és tömítéseit. Rossz a motor forgásiránya Két fázis csatlakozását cserélje meg. Nyomásveszteség van a szívó oldalon. Lehetőleg nyomásveszteséget okozó elemek nélkül kell dolgozni. Hibás a feszültség Ellenőrizze a típustábla feszültség adatát. Az előszűrő eldugult Tisztítsa meg az előszűrőt. ÁLTALÁNOS MÉRETEK kw PS A B C D E F H L 0,37 0, ,55 0, , ,10 1, , , * * Szívó- és nyomóvezeték Ø 75-tel 3/6 oldal

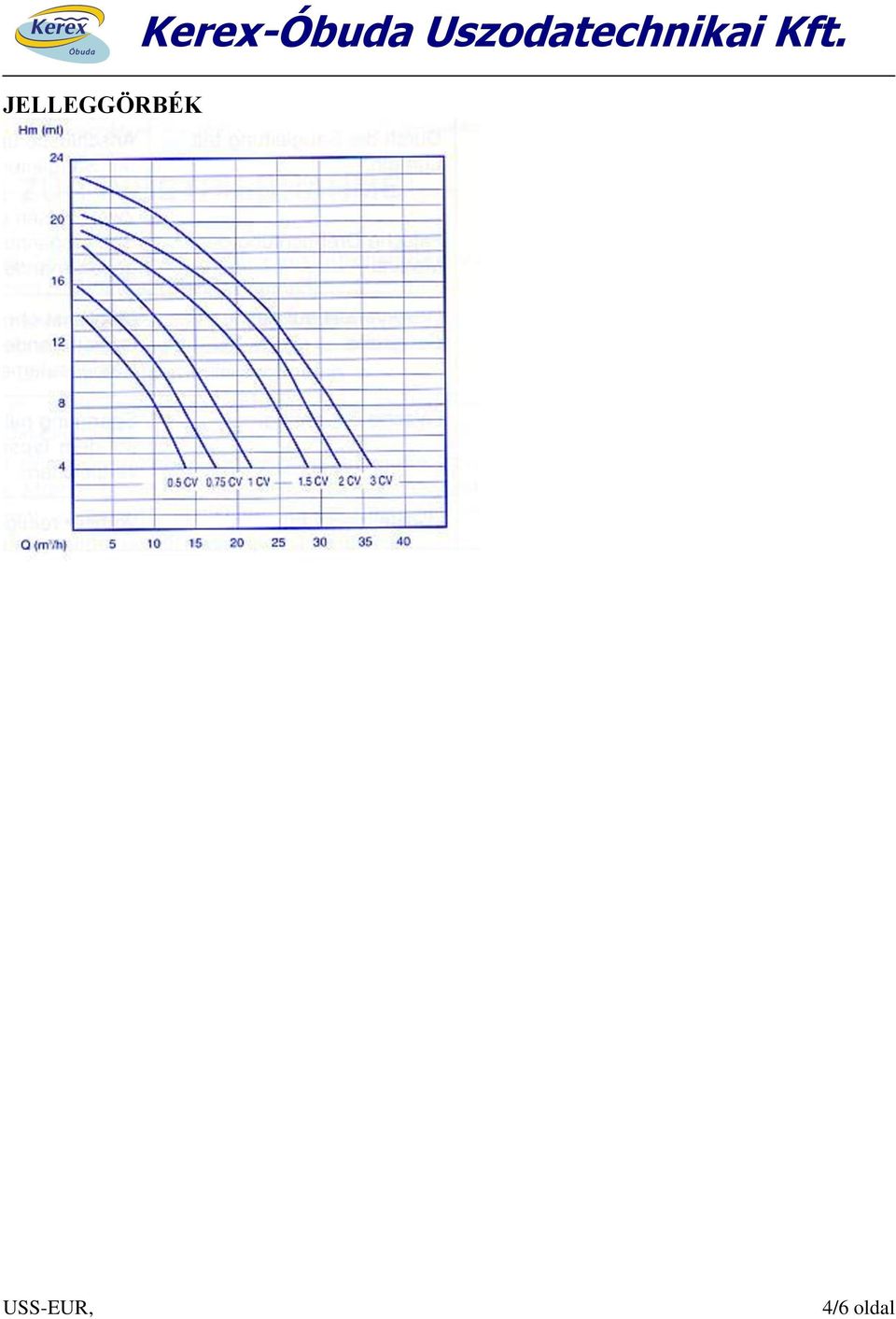

4 JELLEGGÖRBÉK Kerex-Óbuda Uszodatechnikai Kft. 4/6 oldal

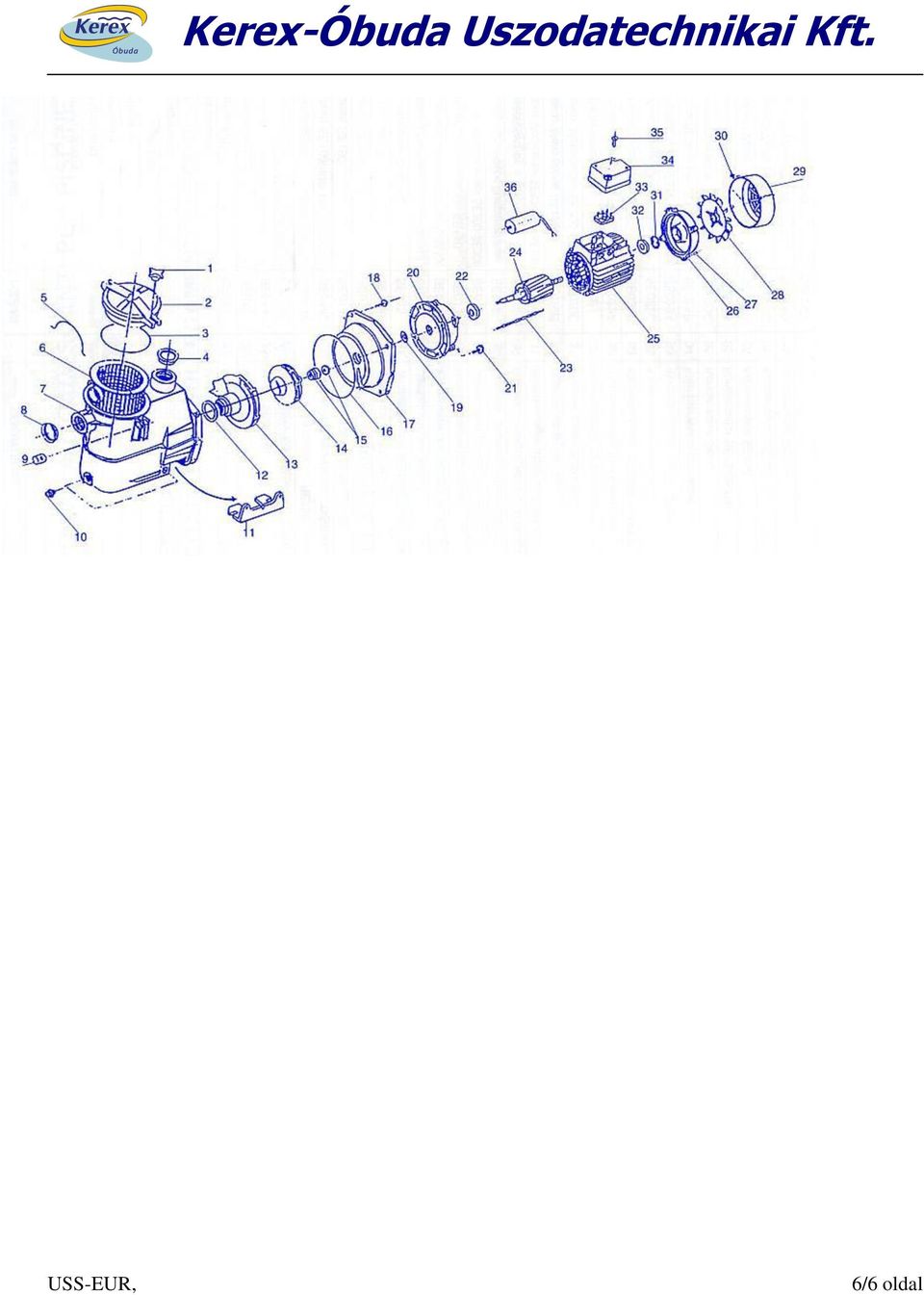

5 Megnevezés Kódsz. Megnevezés Kódsz. 1 Zár SE Rotor tengellyel SE024F 2 Előszűrő fedél SE Motor, SE50 II SE025A 3 Előszűrő tömítés SE Motor, SE50 III SE025B 4 Védőbetét SE Motor, SE75 II SE025C 5 Kosárfogantyú SE Motor, SE75 III SE025D 6 Előszűrő kosár SE Motor, II SE025E 7 Szivattyú ház SE Motor, III SE025F 8 Védőbetét SE Motor, SE150 II SE025G 9 Csap SE Motor, SE150 III SE025H 10 Leeresztő dugó SE Motor, SE200 II SE025I 11 Szivattyú talp SE Motor, SE200 III SE025J 12 Elosztó tömítés SE Motor, II SE025K 13 Elosztó SE Motor, III SE025L 14 Járókerék SE50 SE014A 26 Hátsó motorfedél SE50-SE75- SE026A 14 Járókerék, SE75 SE014B 26 Hátsó motorfed. SE150 SE026B 14 Járókerék, SE014C 26 Hátsó motorfed. SE200- SE026C 14 Járókerék, SE150 SE014D 27 Ventilátor, SE50-SE75- SE027A 14 Járókerék, SE200 SE014E 27 Ventilátor, SE150 SE027B 14 Járókerék, SE014F 27 Ventilátor, SE200- SE027C 15 Mechanikus tömítés SE Ventilátorfedél, SE50-SE-75- SE028A 16 Tömítés, szivattyúház fedél SE Ventilátorfedél, SE150 SE028B 17 Szivattyúház fedél, SE50- SE017A 28 Ventilátorfedél, SE200- SE028C SE75-17 Szivattyúház fedél, SE150 SE017B 29 Ventilátorfedél csavar SE Szivattyúház fedél, SE200- SE017C 30 Hullámos alátét, SE50-SE75- SE030A 18 Rögzítő csavar, szivattyúház SE Hullámos alátét, SE 150 SE030B 19 Víztörő SE Hullámos alátét, SE200- SE030C 20 Elülső motorfedél, SE50-SE75- SE020A 31 Hátsó csapágy, SE50-SE75- SE031A 20 Elülső motorfedél, SE150 SE020B 31 Hátsó csapágy, SE150 SE031B 20 Elülső motorfedél, SE200- SE020C 31 Hátsó csapágy, SE200- SE031C 21 Csavar, motorfedélhez SE Kapocslemez egyfázisú SE032A motorhoz 22 Elülső csapágy, SE50-SE75- SE022A 32 Kapocslemez forgóáramú SE032B motorhoz 22 Elülső csapágy, SE150 SE022B 33 Csatlakozó szekrény, SE50- SE033A SE75-22 Elülső csapágy, SE200- SE022C 33 Csatlakozó szekrény, SE150 SE033B 23 Tőcsavar motorhoz, SE50- SE023A 33 Csatlakozó szekrény, SE200- SE033C SE75-23 Tőcsavar motorhoz, SE150 SE023B 34 Csavar a csatlakozó szekrényhez SE Tőcsavar motorhoz, SE200- SE023C 35 Kondenzátor, SE50 SE035A 24 Rotor tengellyel, SE50 SE024A 35 Kondenzátor, SE75- SE035B 24 Rotor tengellyel, SE75 SE024B 35 Kondenzátor, SE150 SE035C 24 Rotor tengellyel, SE024C 35 Kondenzátor, SE200 SE035D 24 Rotor tengellyel, SE150 SE024D 35 Kondenzátor, Se035E 24 Rotor tengellyel, SE200 SE024E 5/6 oldal

6 6/6 oldal
