1 IV. Városi Villamos Vasúti Pályás Nap Miskolc Fejlesztések a MÁV-THERMIT Kft-nél, polimer kompozitok a vasútépítésben Lőkös László Ph.D ügyvezető igazgató

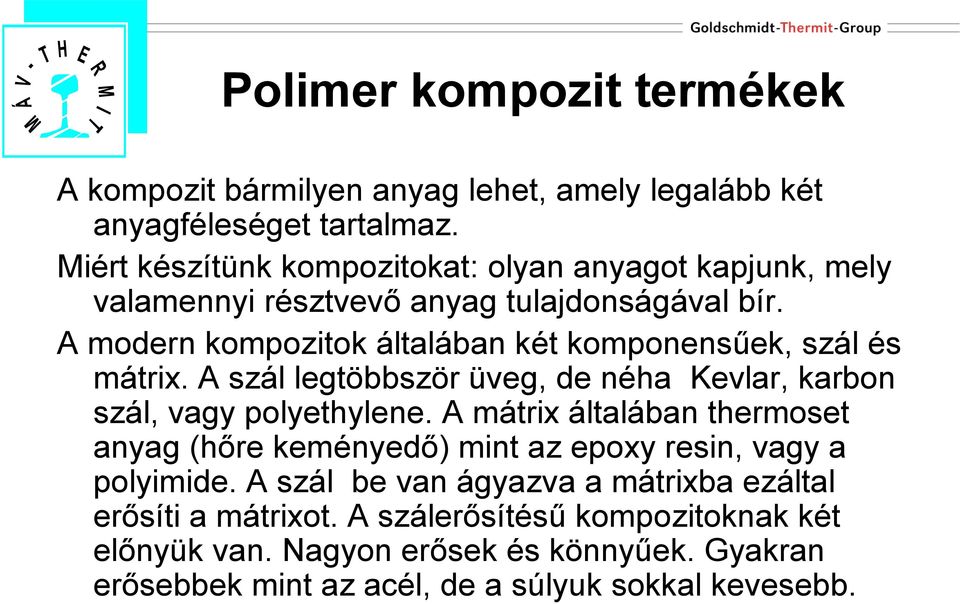

2 Polimer kompozit termékek A kompozit bármilyen anyag lehet, amely legalább két anyagféleséget tartalmaz. Miért készítünk kompozitokat: olyan anyagot kapjunk, mely valamennyi résztvevő anyag tulajdonságával bír. A modern kompozitok általában két komponensűek, szál és mátrix. A szál legtöbbször üveg, de néha Kevlar, karbon szál, vagy polyethylene. A mátrix általában thermoset anyag (hőre keményedő) mint az epoxy resin, vagy a polyimide. A szál be van ágyazva a mátrixba ezáltal erősíti a mátrixot. A szálerősítésű kompozitoknak két előnyük van. Nagyon erősek és könnyűek. Gyakran erősebbek mint az acél, de a súlyuk sokkal kevesebb.

3 Polymer kompozitok az építészetben A polymer kompozitokat először 1940-ben fejlesztették ki, katonai és repülési célokra. Az évente gyártott összes polimer termék körülbelül 30%-a az építőiparban és az építészetben kerül felhasználásra. Az utóbbi időben a polymer kompozitok alkalmazása olyan területeken is megkezdődött, mint a hidak javítása, híd tervezés, kábelek lehorganyzása, szerkezeti erősítés és önálló elemek. Az üvegszál erősítésű műanyagok számos más alkalmazásban is megjelennek, mint pld. a nyomócsövek, üzemanyag tartályhajók és tetőszerkezetek.

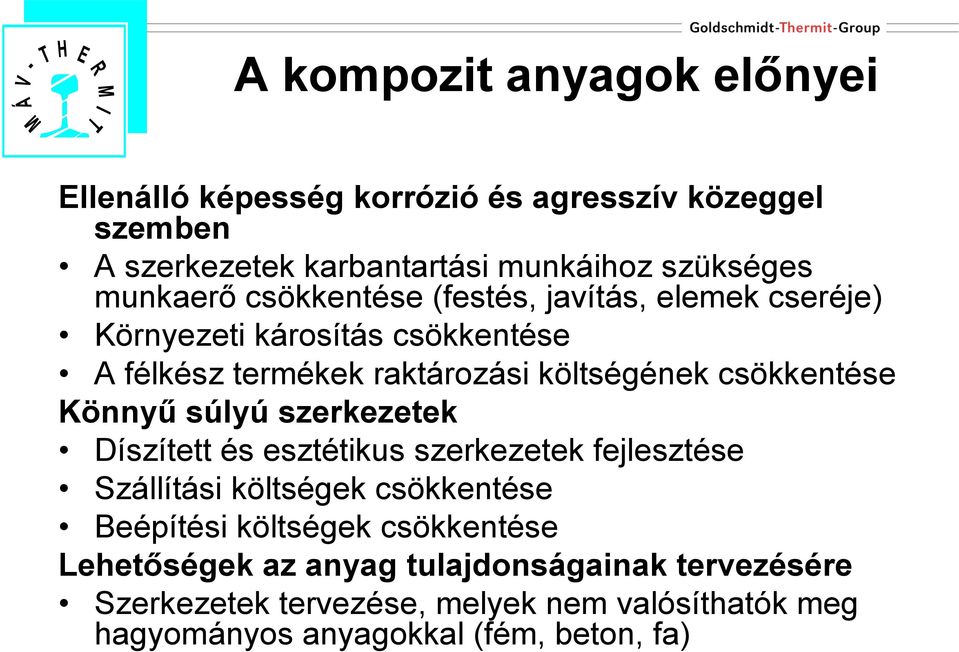

4 A kompozit anyagok előnyei Ellenálló képesség korrózió és agresszív közeggel szemben A szerkezetek karbantartási munkáihoz szükséges munkaerő csökkentése (festés, javítás, elemek cseréje) Környezeti károsítás csökkentése A félkész termékek raktározási költségének csökkentése Könnyű súlyú szerkezetek Díszített és esztétikus szerkezetek fejlesztése Szállítási költségek csökkentése Beépítési költségek csökkentése Lehetőségek az anyag tulajdonságainak tervezésére Szerkezetek tervezése, melyek nem valósíthatók meg hagyományos anyagokkal (fém, beton, fa)

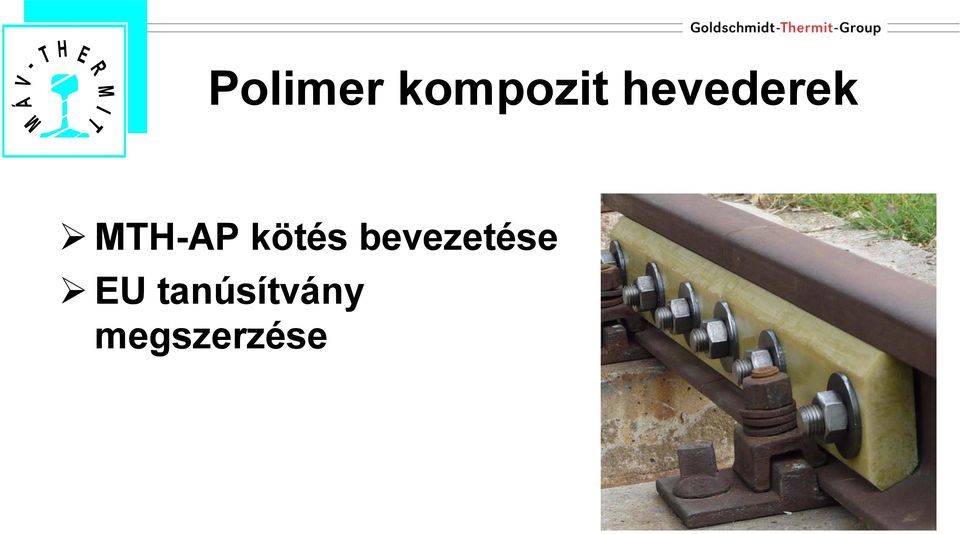

5 Polimer kompozit hevederek MTH-AP kötés bevezetése EU tanúsítvány megszerzése

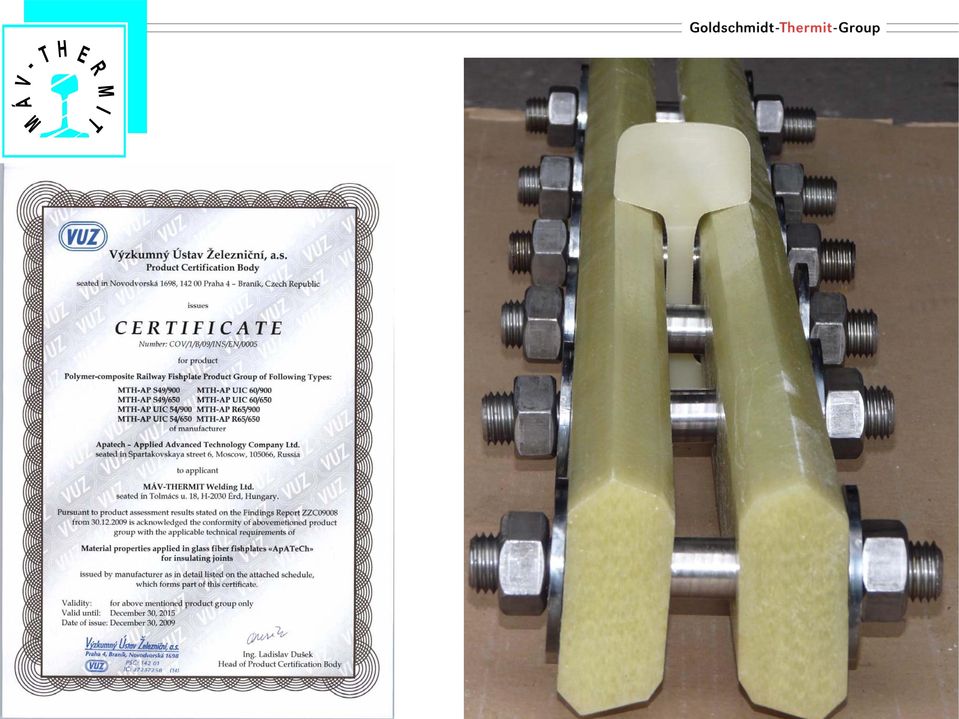

6

7 Green Track ÉME engedély megszerzése

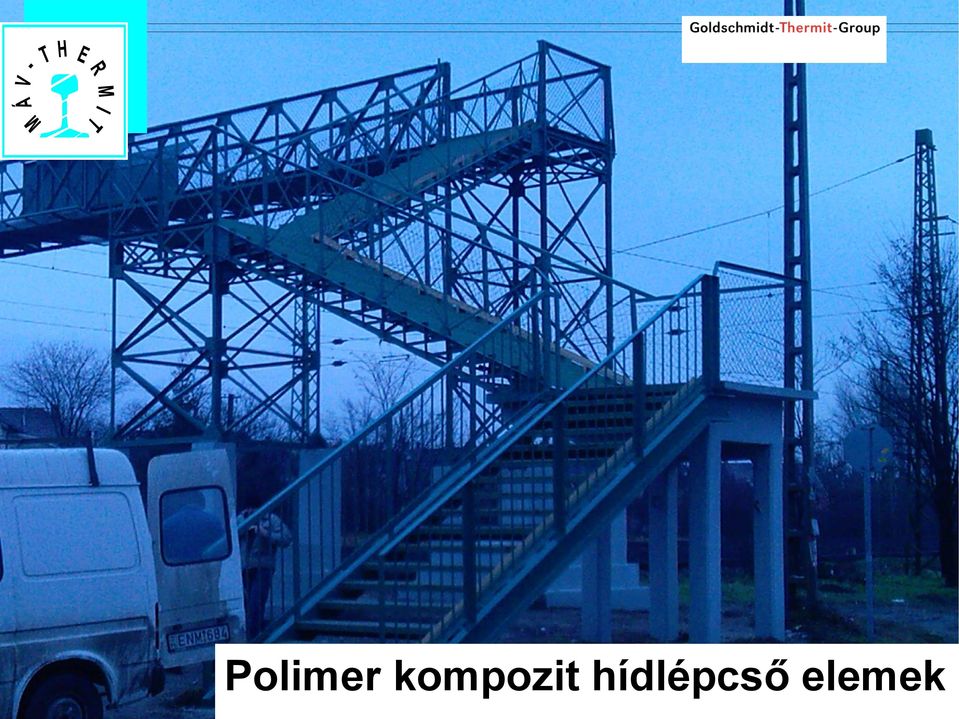

8 Polimer kompozit hídlépcső elemek

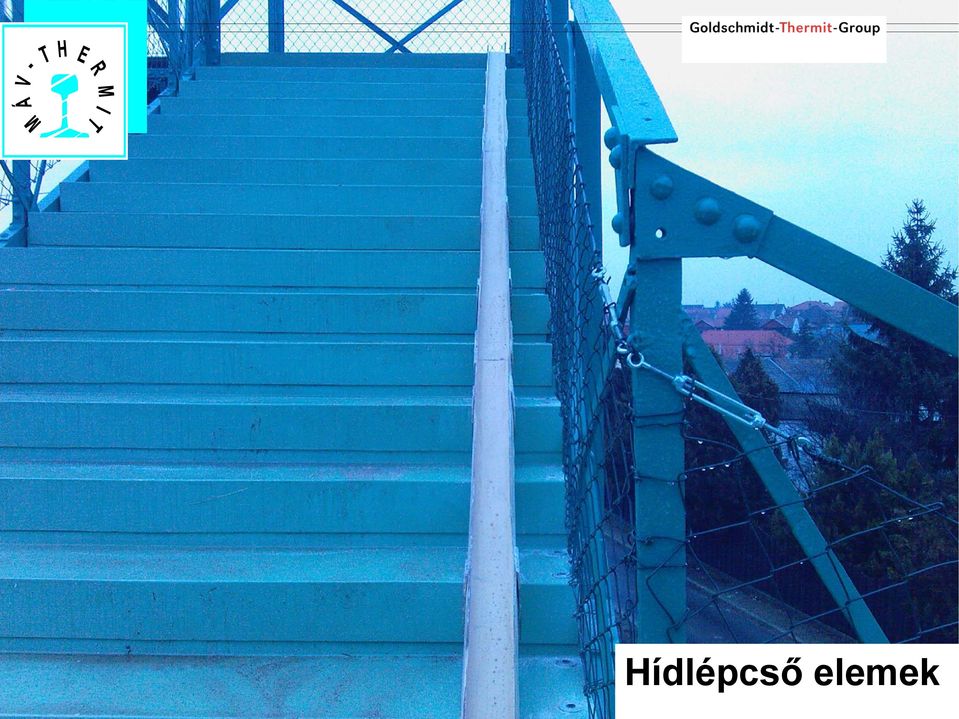

9 Hídlépcső elemek

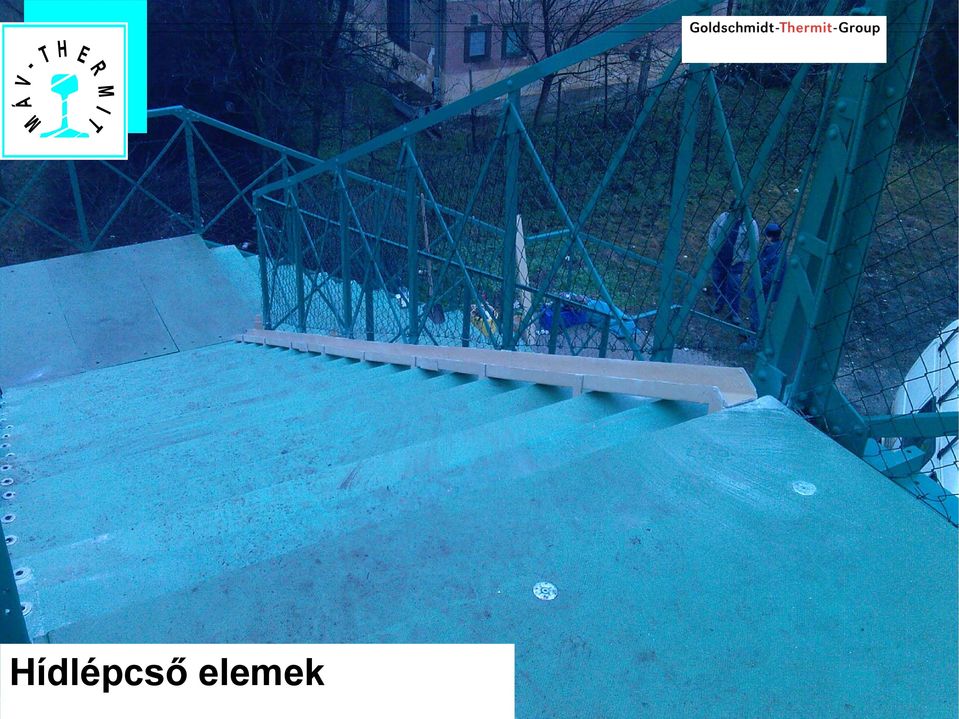

10 Hídlépcső elemek

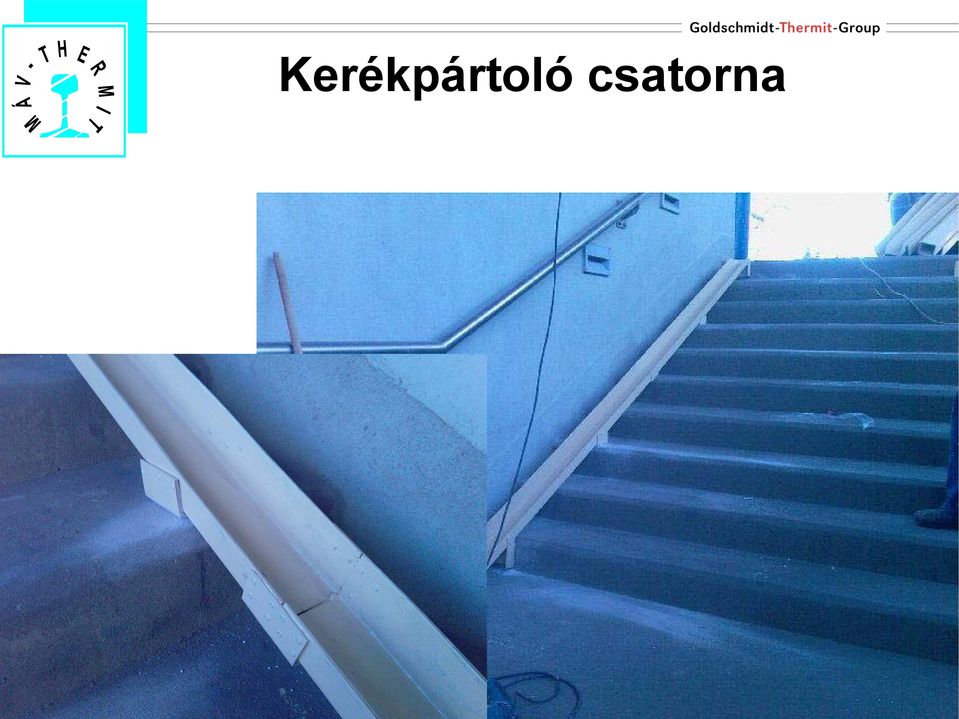

11 Kerékpártoló csatorna

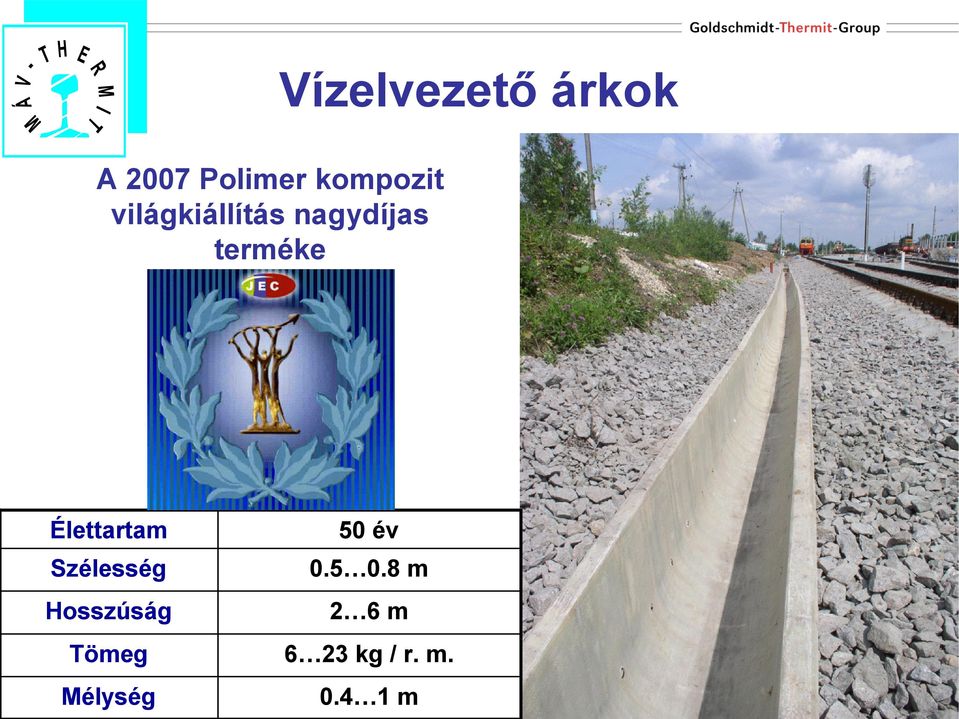

12 Vízelvezető árkok A 2007 Polimer kompozit világkiállítás nagydíjas terméke Élettartam Szélesség Hosszúság Tömeg Mélység 50 év m 2 6 m 6 23 kg / r. m m

13 EU tanúsítvány megszerzése Vízelvezető árkok

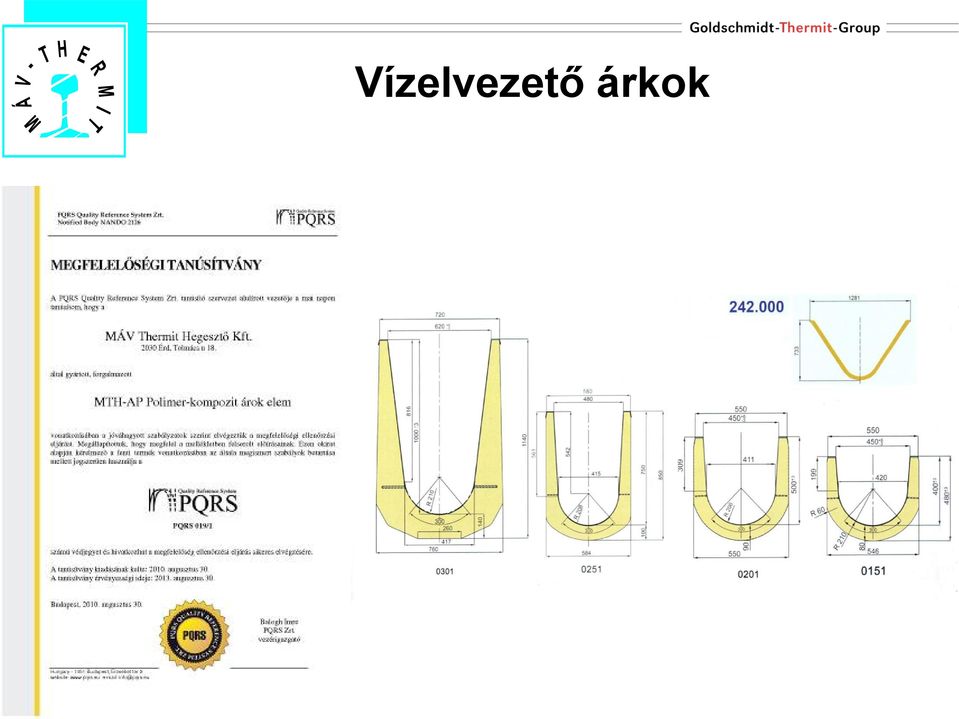

14 Vízelvezető árkok

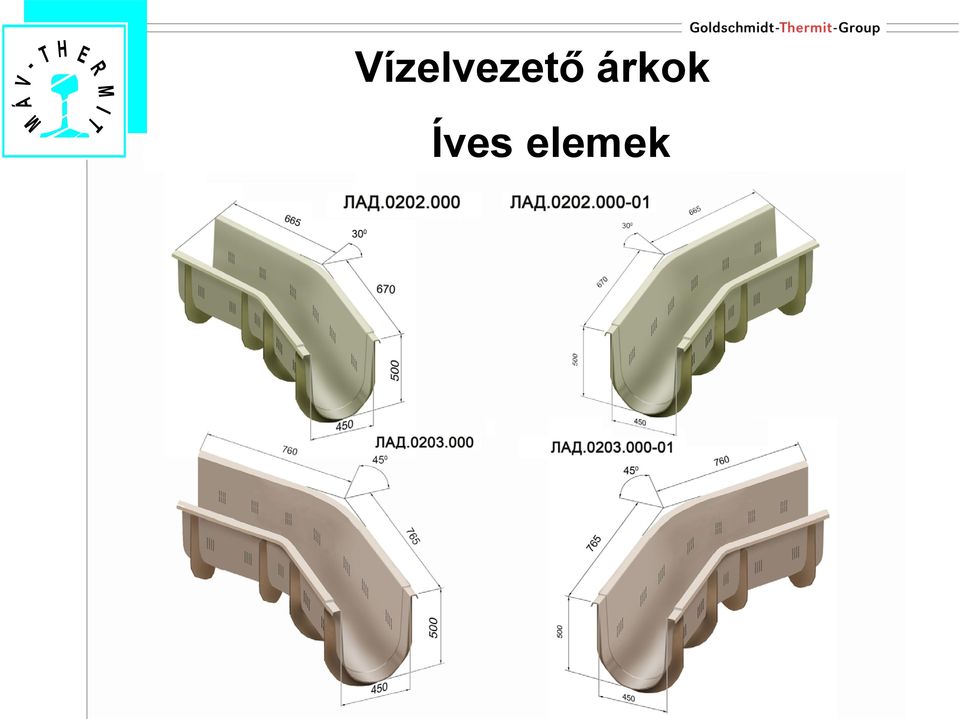

15 Vízelvezető árkok Íves elemek

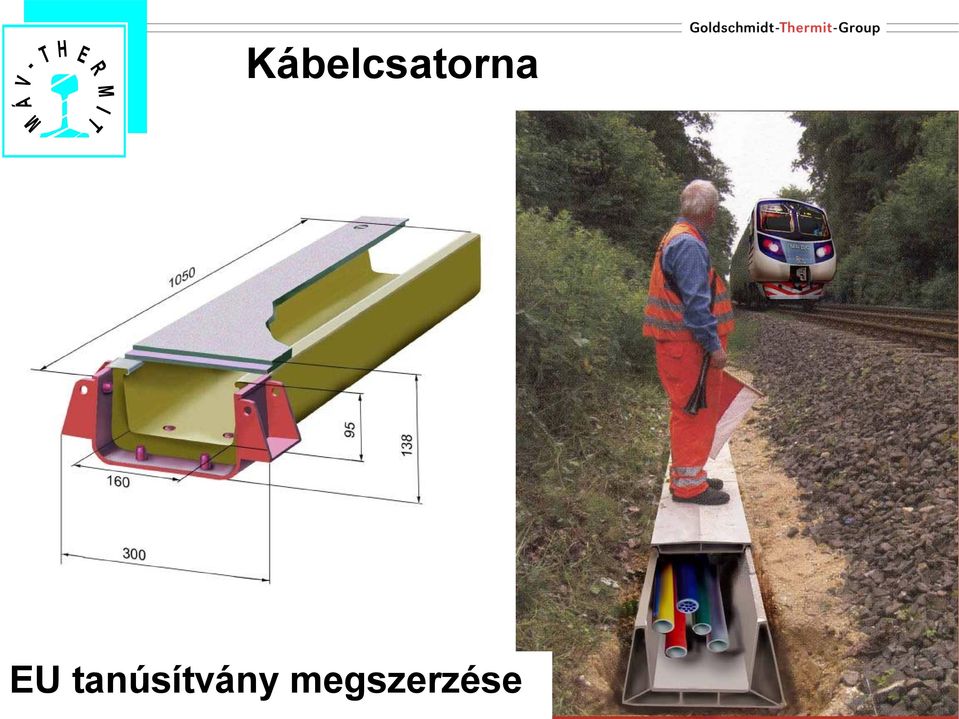

16 Kábelcsatorna EU tanúsítvány megszerzése

17 Gyalogos híd Polimer kompozit hidak Section 3 12 m Section 2 18 m Section 1 12 m Csavarkötések Teljes hídhossz 42 m lépcsők Kopásálló, csúszásmentes burkolat Korlátok

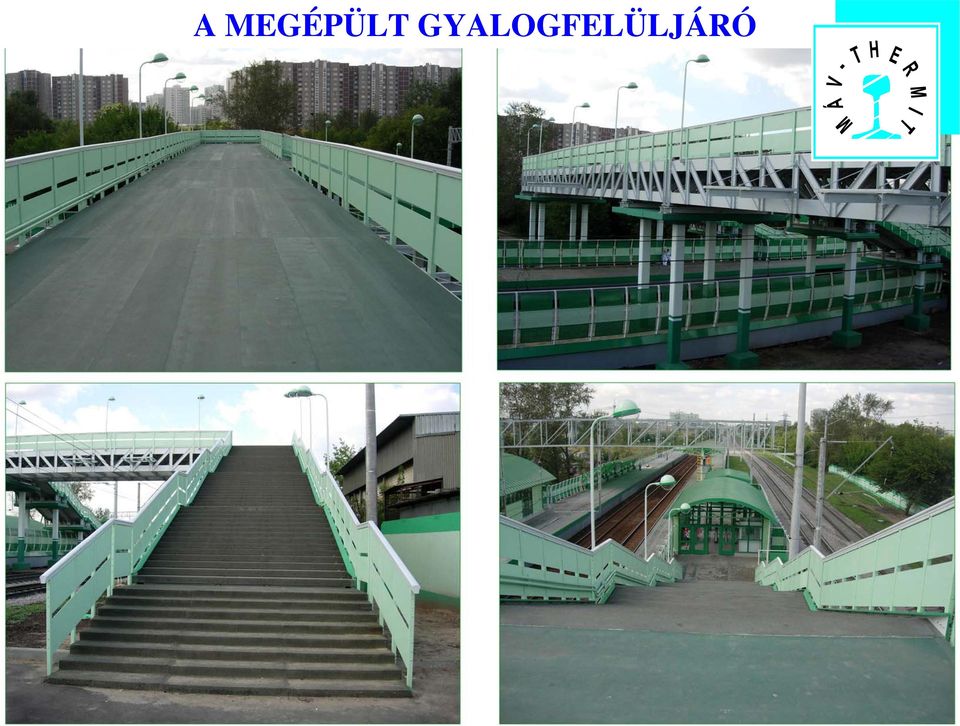

18 A MEGÉPÜLT GYALOGFELÜLJÁRÓ

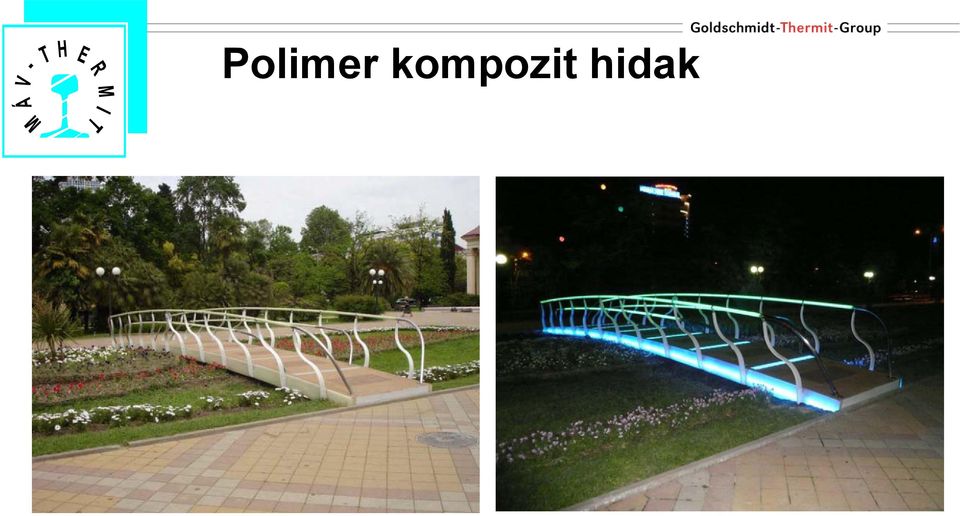

19 Polimer kompozit hidak

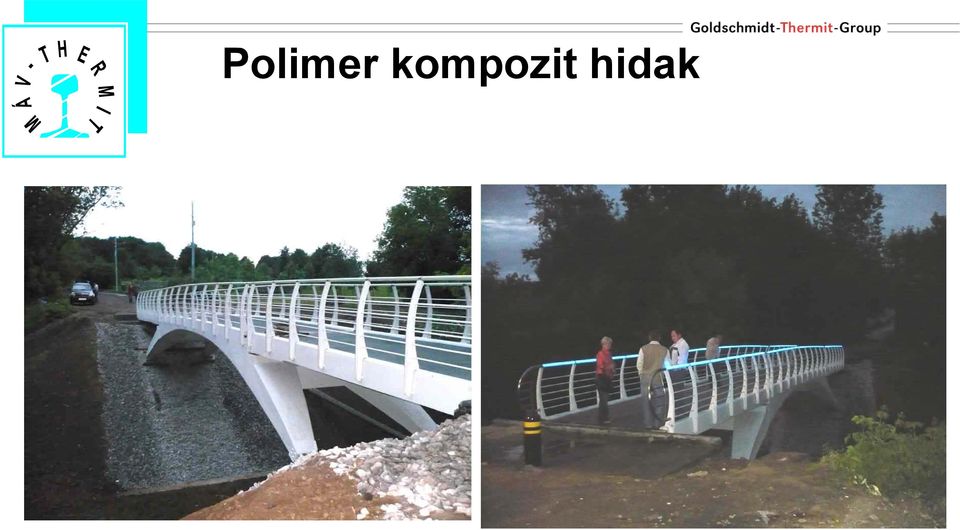

20 Polimer kompozit hidak

21 Polimer kompozit járólemez Felület 228 м 2 Tömeg 8.5 tonna Szerelés egy éjszaka Összköltség 12 % -kal kevesebb

22 Egyéb fejlesztési területek Minőségügyi fejlesztések Technológiai fejlesztések Szervezeti és adminisztrációs fejlesztések

23 Minőségügyi fejlesztések VMR minősítés megszerzése MSZ EN szabvány szerinti hegesztő vállalat minősítés megszerzése Aktív részvétel a szakmai utasítások kidolgozásában D 12 H, és D 20 bevezetése miatti továbbképzések, vizsgák K+F projektek

24 K+F témák 1. Sínek, sínhegesztések vizsgálata, mérésük, mérettűrésük és minősítésük korszerűsítése. Geometriai változások vizsgálata, mérettűrésük felülvizsgálata. 2. Sínek, sínhegesztések vizsgálata, mérésük, mérettűrésük és minősítésük korszerűsítése. Sínek forgalom alatti felkeményedésének vizsgálata. 3. Kitérők vizsgálata, mérésük, mérettűrésük és minősítésük korszerűsítése. Csúcssínek feltöltő hegesztéssel történő javítása. 4. A sínkenő berendezések alkalmazási területeinek meghatározása a megváltozott terhelésű vasúthálózaton. Javaslattétel a különböző minőségű sínek alkalmazására íves és egyenes pályában 5. A polimer kompozit hevederek alkalmazása ragasztott szigetelt kötésekben. 6. A MÁV Zrt.-nél vezetett hegesztési nyilvántartás frissítésének automatizálása. 7. Új műszaki megoldás kidolgozása a hézagnélküli vágányok átvezetésére a 40 m nél hosszabb hidakon dilatációs szerkezet alkalmazása nélkül olyan eljárással, mely a háttöltések stabilítását is biztosítja. 8. Ágyazatragasztási eljárásoknál alkalmazandó átadás átvételi módszerek kidolgozása

25 Technológiai fejlesztések Hegesztés Feltöltő hegesztés Szigetelt kötések Görgős váltóállítók Sínkenők Ágyazatragasztás Track Sure Ütközőbakok Head check hibák javítás

26 Hegesztés Teljes áttérés az Eurotégely 2 rendszerre Képződött salak és egyéb hulladék elszállítása

27 Fejben lévő sínhibák javítása AT hegesztéssel

28 Head repair welding

29 Head repair welding

30 Head repair welding

31 Head repair welding

32 Feltöltő hegesztés Új ESAB hegesztőgépek beszerzése

33 Rail Track BV Feltöltő hegesztés

34 Feltöltő hegesztés Tram Track

35 Polimer kompozit ragasztott szigetelt illesztés Szigetelt kötések

36 Polimer kompozit ragasztott szigetelt illesztés

37 Görgős váltóállító Új megoldás a 60-as kitérőkben ÉME engedély megszerzése

38

39 MGV

40 MGV

41 Sínkenő fejlesztések Kenőberendezés vályús sínekhez Kenőberendezés Vignol sínekhez sínfej átfúrása nélkül Emelt teljesítményű kenés (kettős szivattyúval) Olajszint mérés Hőmérséklet mérés és regisztráció

42 Sínkenő berendezések

43 Sínkenő berendezések

44 Új sínkenő berendezés a sínfej átfúrása nélkül: Sínkenő fejlesztések

45 Új sínkenő berendezés

46 Új sínkenő berendezés

47 Ütközőbakok ÉME engedély megszerzése 23 db berendezés szállítása a METRO-hoz 2011-ben további megrendelések

48 Rawie ütközőbakok

49 Ágyazatragasztás

50 Ágyazatragasztás

51 Track Sure Csavarbiztosítás megoldása

52 Track Sure

53 Track Sure

54 Head check hibák helyreállítása

55 Head check hibák helyreállítása síncsiszolással

56 Head check hibák helyreállítása síncsiszolással

57 Head check hibák helyreállítása MTH UNIMOG

58 Head check hibák helyreállítása síncsiszolással

59 Head check hibák helyreállítása sínmarással

60 Head check hibák helyreállítása síngyalulással

61 Szervezeti módosítás Ügyvezetés Általános ügyek Műszak és értékesítés Gazdálkodás irányítás Kontrolling Minőség irányítás Munkaügy Szolgáltatás Technológia Vállalkozás Könyvelés Ellenőrzés Anyag és eszközgazdál kodás Szolgáltatás végrehajtás Műszaki fejlesztés Pénzügy Munka és tűzvédelem Raktárkezelés Műszaki ellenőrzés Bérszámfejtés Belső ellenőrzés Anyag és eszköz értékesítés Méréstechnika Számlázás Adminisztráció Gépügyek Informatika

62 Szervezeti és adminisztrációs fejlesztések Új vállalatirányítási rendszer bevezetése NAVISION Megrendelés menedzsment Műszaki adatbázis új mérőműszerek és PDA fejlesztésével

63 Műszaki adatbázis - Előzmények Megrendelőink igénye, hogy minden hegesztéshez mérési jegyzőkönyvet biztosítsunk elektronikus formátumban. A mérési adatokat adatbázisban kell gyűjteni, amiből szűrési módszerekkel további adatok nyerhetők. (Statisztika, Garanciális idők, pályaadatok, stb..) Jelenleg ilyen nyilvántartással korlátozottan rendelkezünk. Mérőműszereink több generációsak, nem egységesek, részben a MÁV a tulajdonos, az új műszaki igényeknek nem felelnek meg. Más információ technológiai eszközök bevezetésére is szükség van (könyvelési szoftver)

64 További lépések Elhatároztuk a mérőműszer park cseréjét egy új egyenességmérő termékcsaládra, mely PDA alapon működik. Ehhez új mérési szoftver és web-es felületen működő adatbázis társul A PDA lehetőséget teremt egy új megrendelés menedzsment modul alkalmazására. Ezzel csökkenthetők az irányítási költségek és rugalmasabb alkalmazkodást tesz lehetővé a piaci igényekhez. A PDA egyéb adatok (munkaidő nyilvántartás, anyagfelhasználás) továbbítására is alkalmas.

65 Kérdés?

66 Köszönöm a figyelmet
