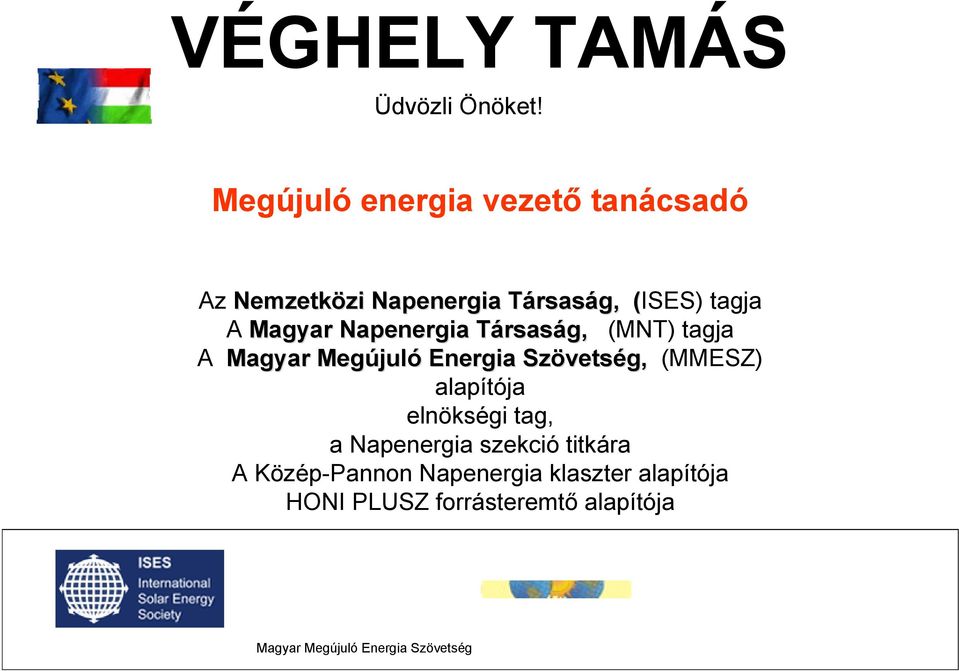

2 VÉGHELY TAMÁS Üdvözli Önöket! Megújuló energia vezető tanácsadó Az Nemzetközi zi Napenergia TársasT rsaság,, (ISES)( tagja A Magyar Napenergia TársasT rsaság, (MNT) tagja A Magyar Megújul juló Energia Szövets vetség, (MMESZ) alapítója elnökségi tag, a Napenergia szekció titkára A Közép-Pannon Napenergia klaszter alapítója HONI PLUSZ forrásteremtő alapítója 2 Magyar Megújuló Energia Szövetség 2

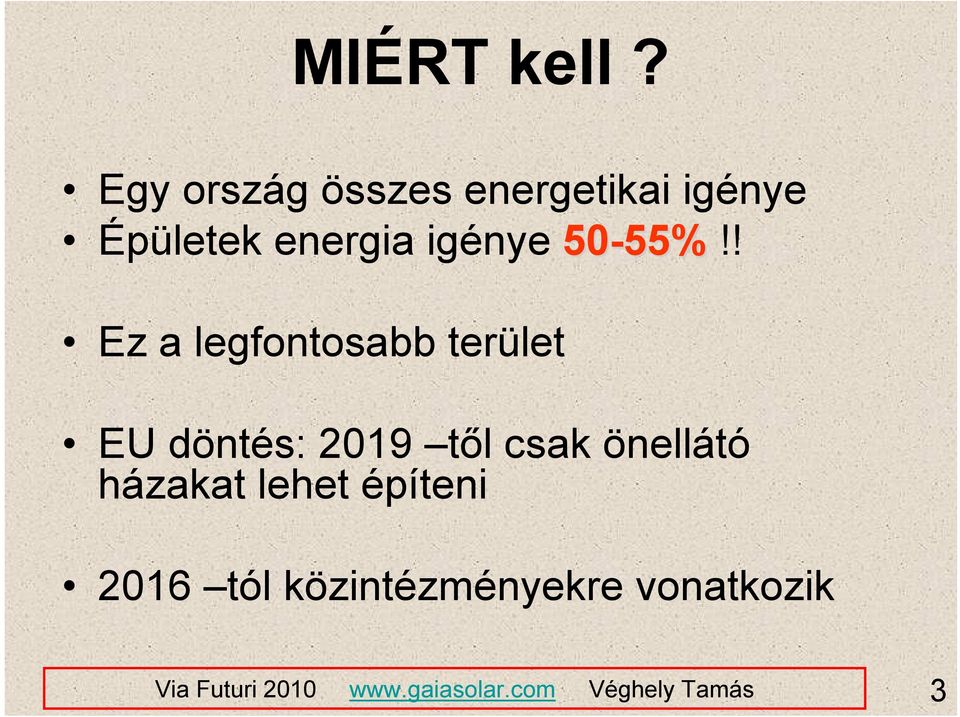

3 MIÉRT kell? Egy ország összes energetikai igénye Épületek energia igénye 50-55% 55%!! Ez a legfontosabb terület EU döntés: 2019 től csak önellátó házakat lehet építeni 2016 tól közintézményekre vonatkozik 3

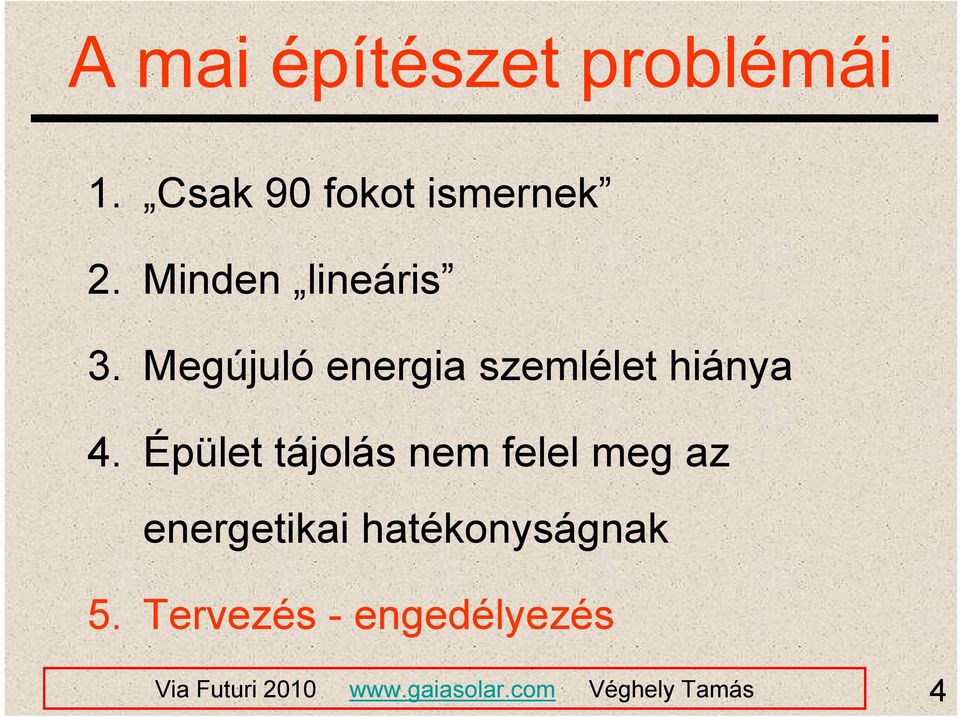

4 A mai építészet problémái 1. Csak 90 fokot ismernek 2. Minden lineáris 3. Megújuló energia szemlélet hiánya 4. Épület tájolás nem felel meg az energetikai hatékonyságnak 5. Tervezés - engedélyezés 4

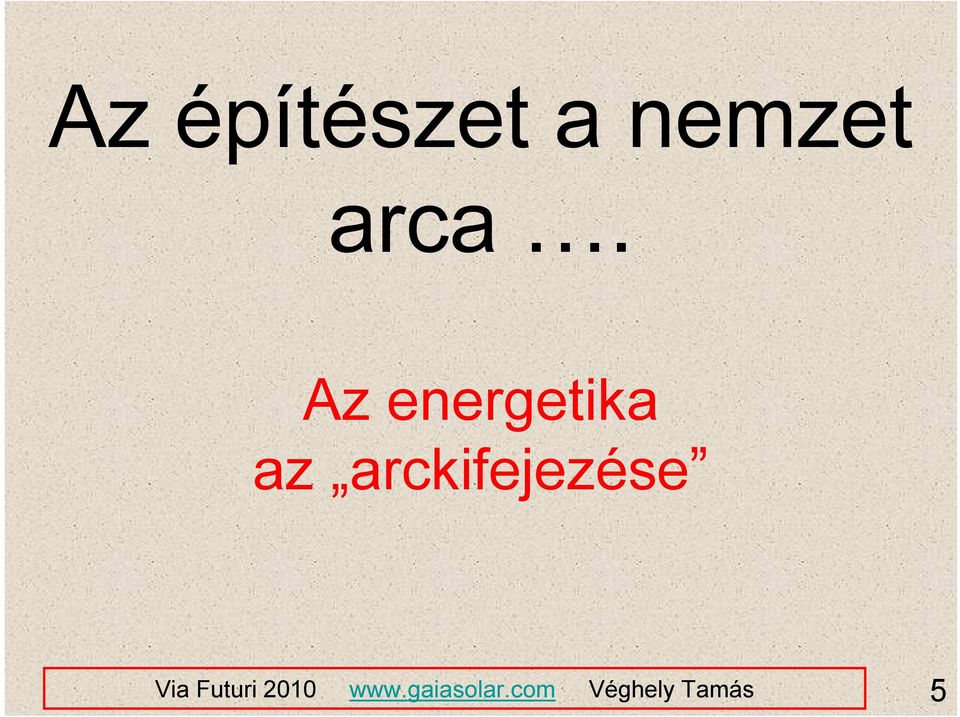

5 Az építészet a nemzet arca. Az energetika az arckifejezése 5

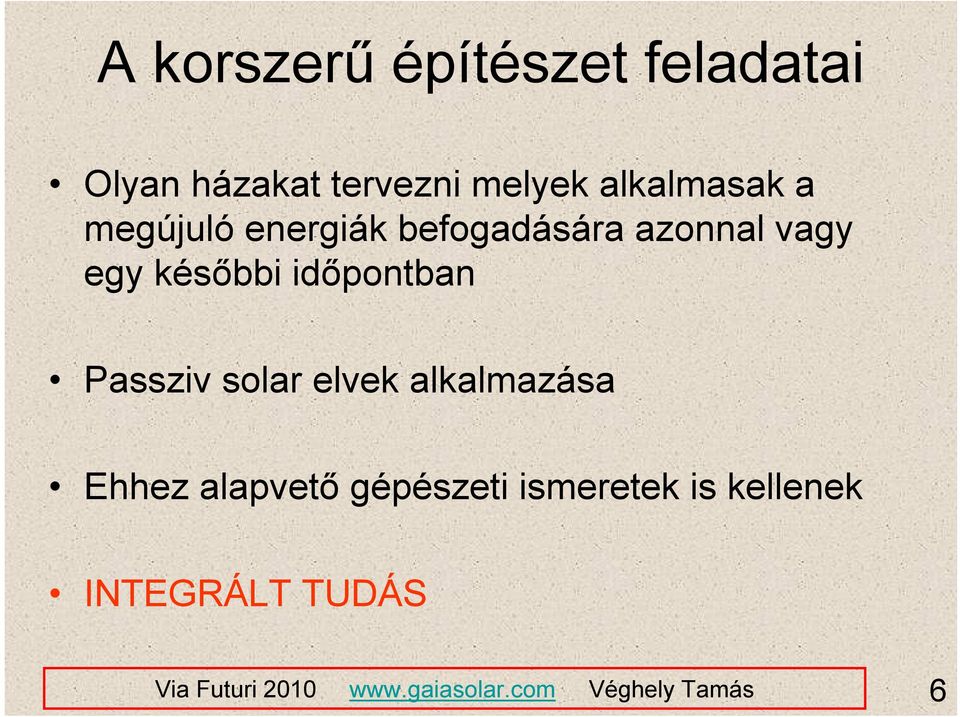

6 A korszerű építészet feladatai Olyan házakat tervezni melyek alkalmasak a megújuló energiák befogadására azonnal vagy egy későbbi időpontban Passziv solar elvek alkalmazása Ehhez alapvető gépészeti ismeretek is kellenek INTEGRÁLT TUDÁS 6

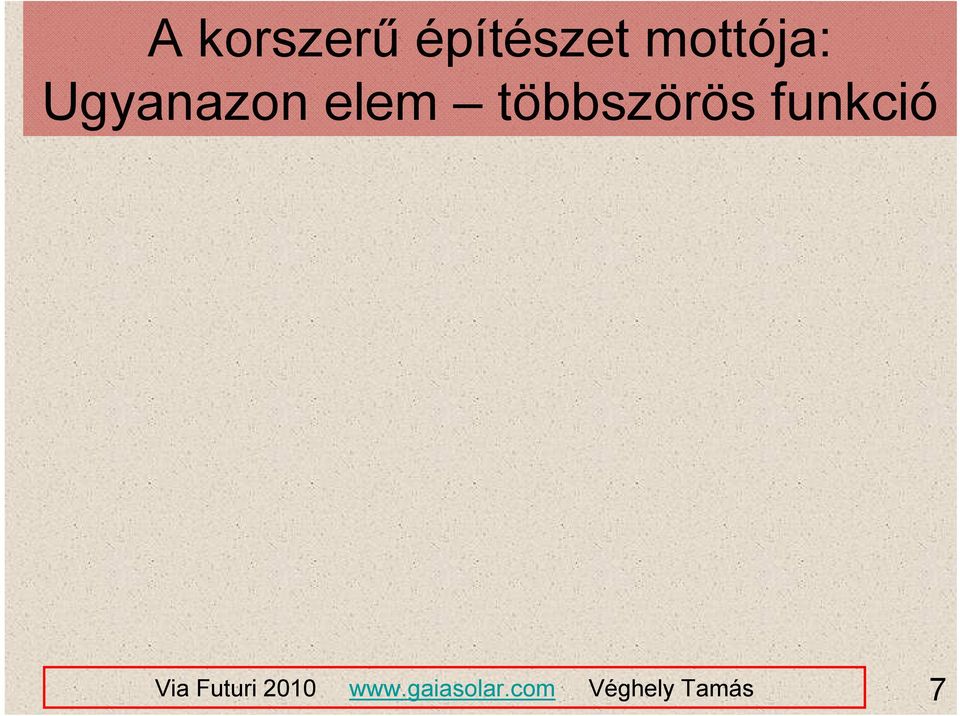

7 A korszerű építészet mottója: Ugyanazon elem többszörös funkció 7

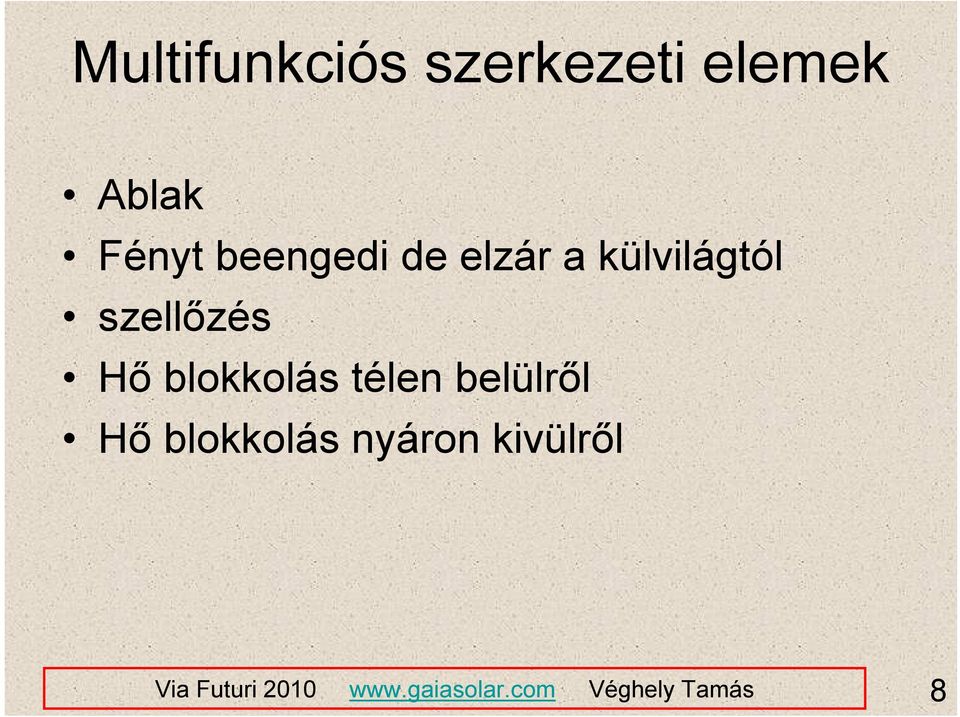

8 Multifunkciós szerkezeti elemek Ablak Fényt beengedi de elzár a külvilágtól szellőzés Hő blokkolás télen belülről Hő blokkolás nyáron kivülről 8

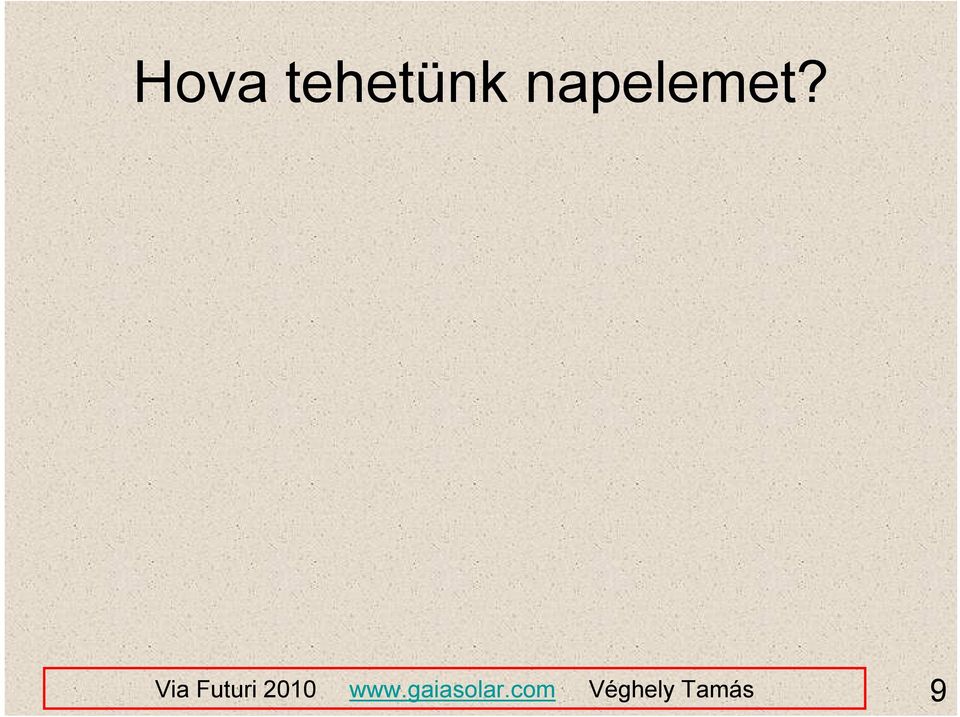

9 Hova tehetünk napelemet? 9

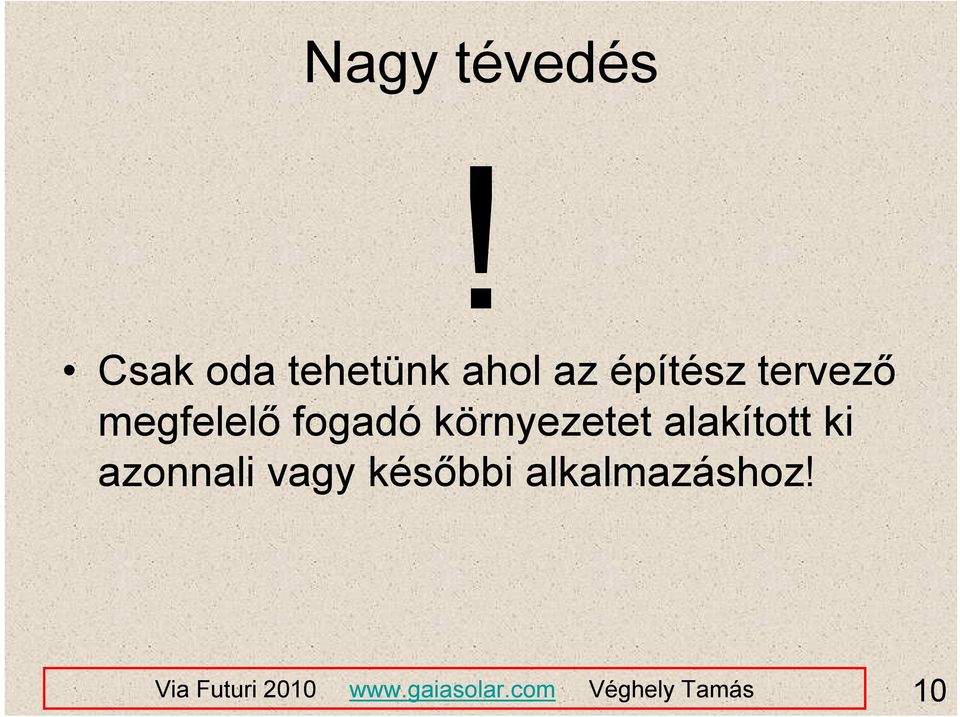

10 Nagy tévedés Csak oda tehetünk ahol az építész tervező megfelelő fogadó környezetet alakított ki azonnali vagy későbbi alkalmazáshoz! 10

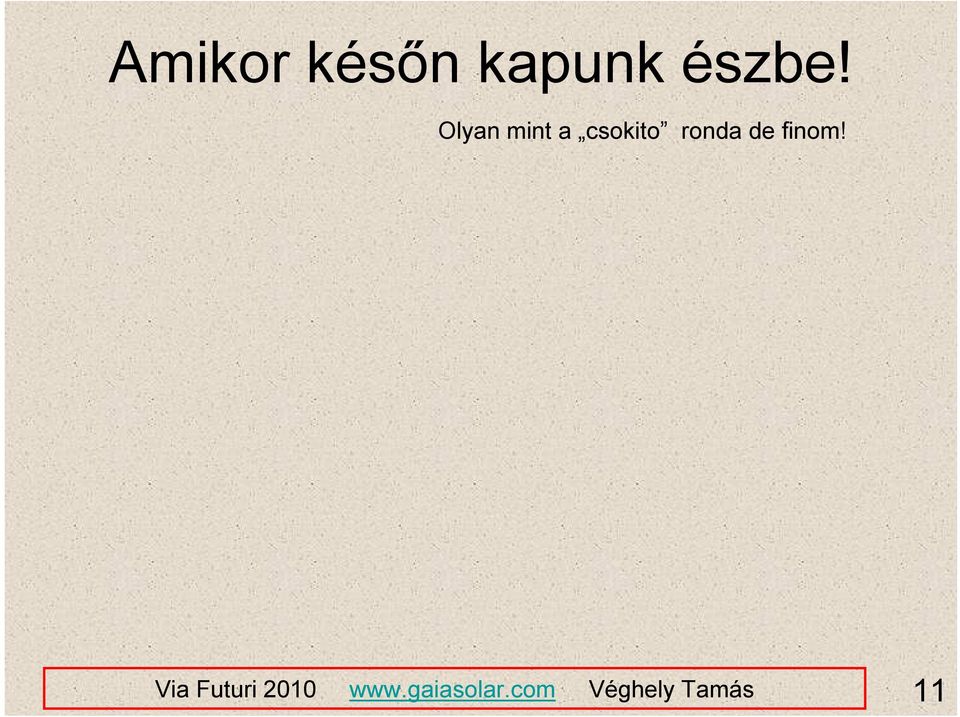

11 Amikor későn kapunk észbe! Olyan mint a csokito ronda de finom! 11

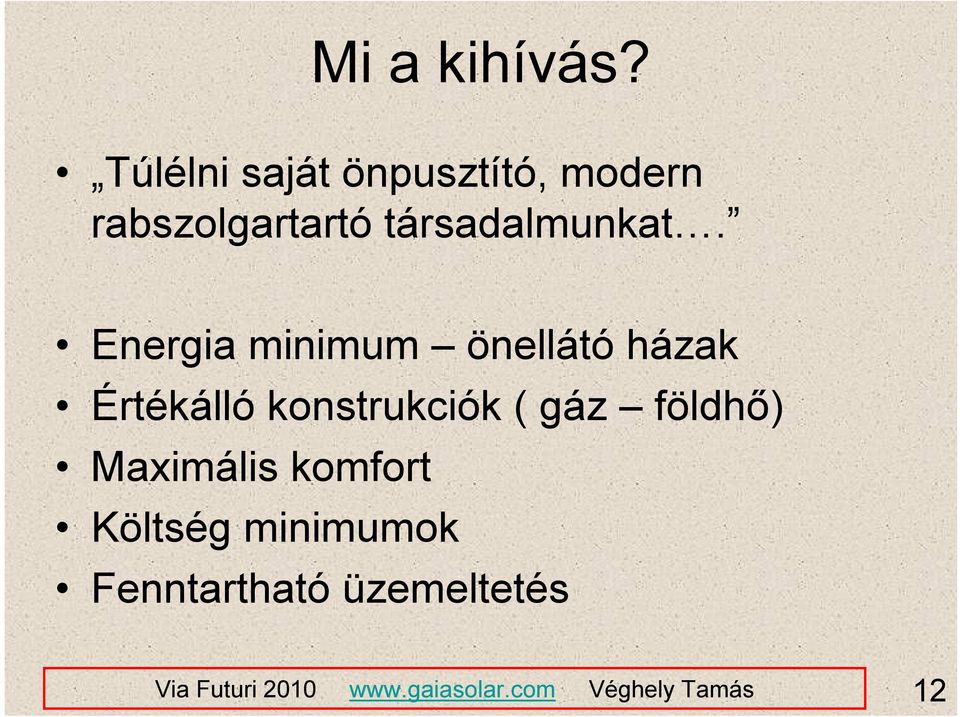

12 Mi a kihívás? Túlélni saját önpusztító, modern rabszolgartartó társadalmunkat. Energia minimum önellátó házak Értékálló konstrukciók ( gáz földhő) Maximális komfort Költség minimumok Fenntartható üzemeltetés 12

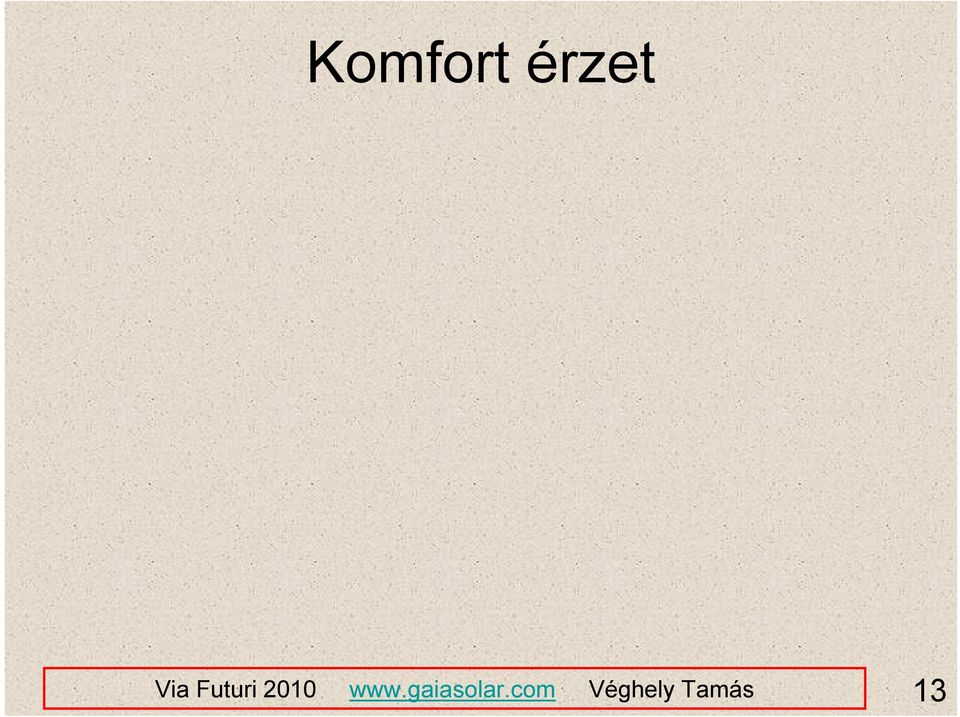

13 Komfort érzet 13

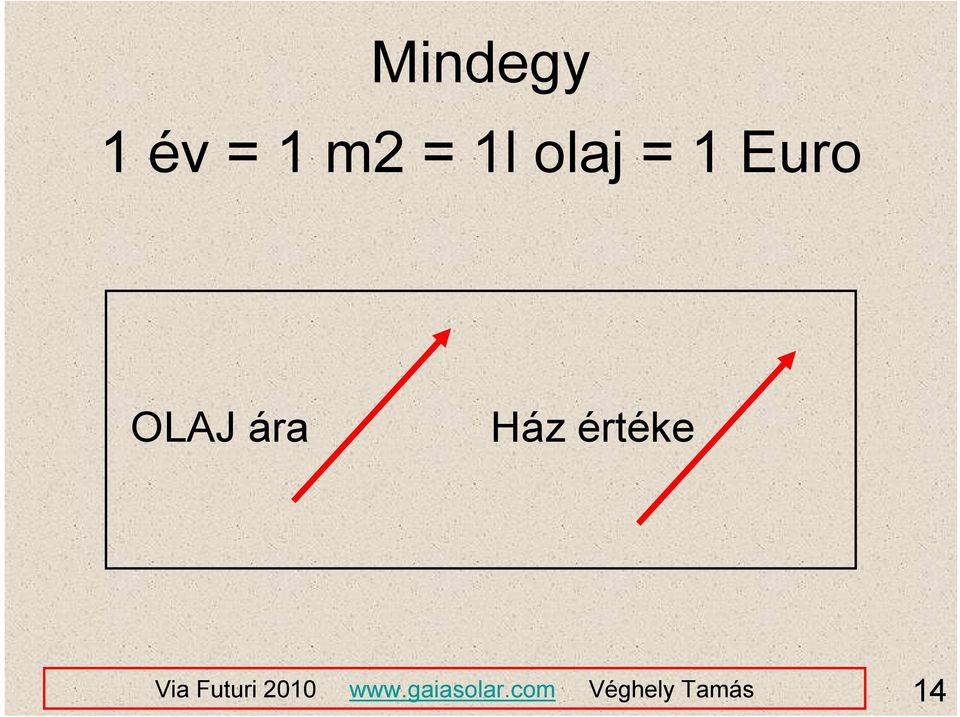

14 Mindegy 1 év = 1 m2 = 1l olaj = 1 Euro OLAJ ára Ház értéke 14

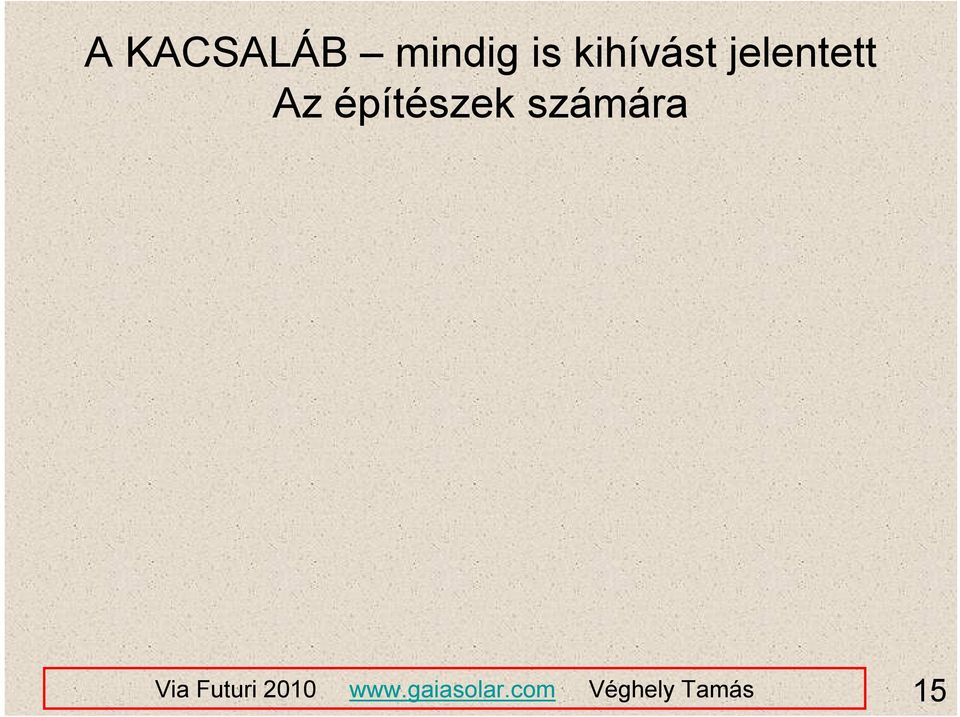

15 A KACSALÁB mindig is kihívást jelentett Az építészek számára 15

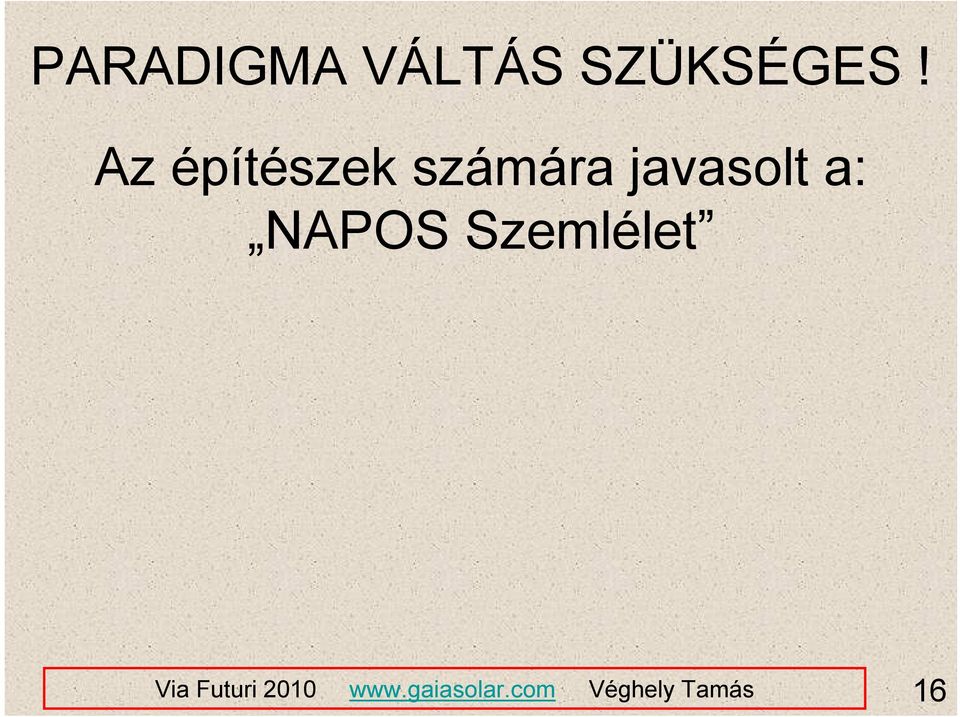

16 PARADIGMA VÁLTÁS SZÜKSÉGES! Az építészek számára javasolt a: NAPOS Szemlélet 16

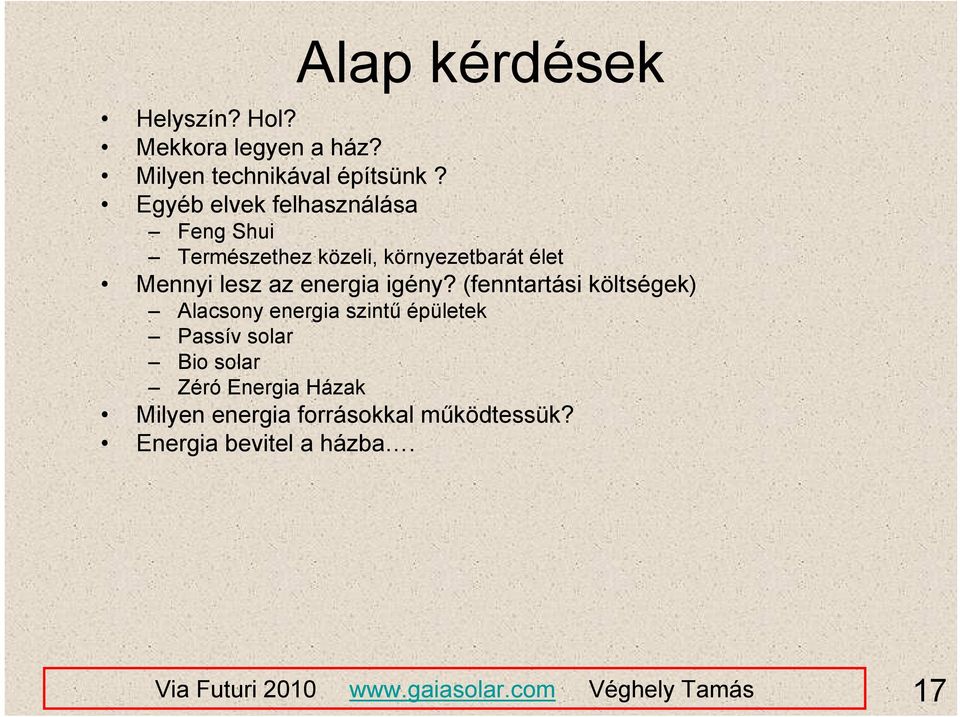

17 Alap kérdések Helyszín? Hol? Mekkora legyen a ház? Milyen technikával építsünk? Egyéb elvek felhasználása Feng Shui Természethez közeli, környezetbarát élet Mennyi lesz az energia igény? (fenntartási költségek) Alacsony energia szintű épületek Passív solar Bio solar Zéró Energia Házak Milyen energia forrásokkal működtessük? Energia bevitel a házba. 17

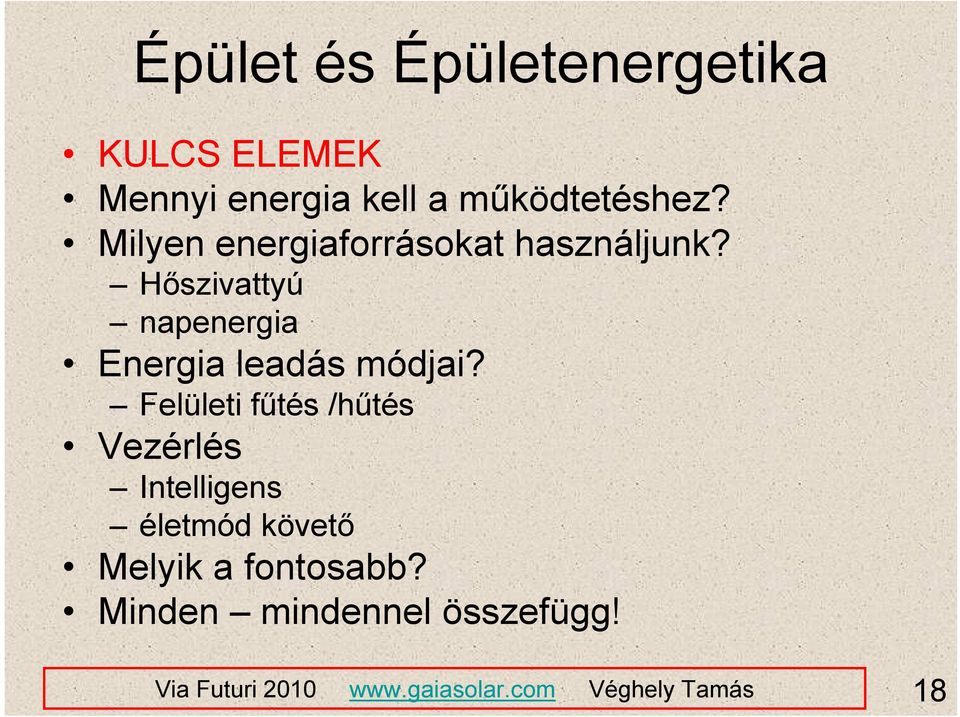

18 Épület és Épületenergetika KULCS ELEMEK Mennyi energia kell a működtetéshez? Milyen energiaforrásokat használjunk? Hőszivattyú napenergia Energia leadás módjai? Felületi fűtés /hűtés Vezérlés Intelligens életmód követő Melyik a fontosabb? Minden mindennel összefügg! 18

19 Mennyi energia kell az épületbe? A gyakorlat azt mutatja, hogy egy korszerű építészeti elvekkel, korszerű anyagokkal megépített épületbe akár : 8-10 x KEVESEBB energia elegendő! 19

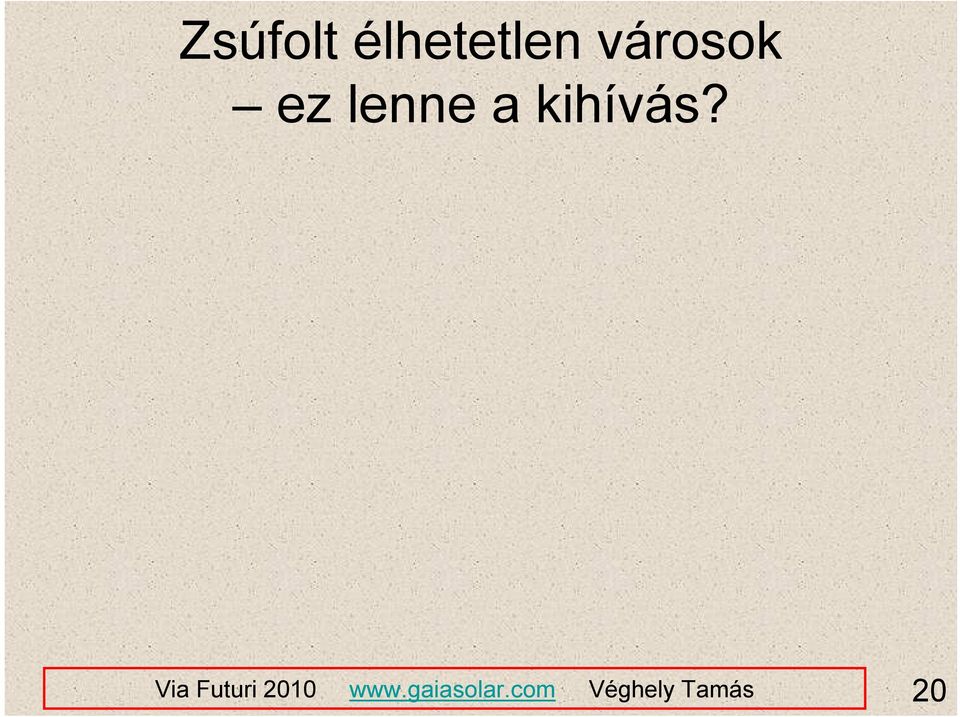

20 Zsúfolt élhetetlen városok ez lenne a kihívás? 20

21 21

22 22

23 23

24 épületintegráció ROOF - háztető Facade - homlokzat Transparent - transparent 24

25 A TETŐ fedés alkalmazások Hagyományos napelem Tetősík felett Tetősíkba integrálva Villamos cserép 25

26 A tájolás szerepe fontos Téli nyári 26

27 A napenergia hasznosítás esetében a tájolás és az emelési szög helyes megválasztása igen fontos 27

28 Napelem rátét 28

29 Tetősíkba integrált napelem Japan lakóház 29

30 30

31 3j-a_Si Unisolar flexibilis 31

32 Tetőfedés napelemmel 32

33 VILLAMOS CSERÉP 1 - SUNSLATE 33

34 Az igazi villamos cserép 34

35 Villamos cserép a JÖVŐ tetőfedő rendszere

36 Konstrukciók Ál transparens apácarács Finoman szabdalt felület Igazi elosztott paraméterű Alapelv: nagy transparencia alacsony teljesítmény 36

37 Apácarács 37

38 Igazi transparens 38

39 Tetszés szerinti alakzatok custom tailored modules 39

40 Színválaszték is lehetséges 40

41 41

42 Lehetséges telepítések 42

43 43

44 A transparens építészet elemtára 44

45 World record 12,5 m2 glass Left: 10x 9 m facade, conventional modules Right: transparent Magic solar 53% less facade profile 53% less potential week profiles 45

46 Transparens napelemek A világ legnagyobb napeleme 46

47 Products EFL / EFM 47

48 VSG típusú napelem konstrukció Első és hátsó üveg 5 mm edzett üveg 5 mm edzett üveg p_si cella 156 PVB fólia 5 mm edzett üveg Kivezetés: élen 48

49 VSG Iso tipus konstrukció Hőszigetelt üveg 49

50 VSG -2-Iso típusú konstrukció Hőszigetelt üveg 50

51 51

52 52

53 Vizszintes üvegezés (fej felett) Csak laminált biztonsági üveg lehet (safety glass) megfelelés EN (csak PVB folia alkalmazható) törés esetén nincs széthulló darab magas megmaradó laminálási erősség közúti alkalmazás is lehetséges (EU) Nemzetközi Épitőipari szabvány előírás Ball drop test for safety glazing acélgolyó ütésvizsgálat 1 kg tömeg EN szerint Minimum esési magasság 4.0 m (sample size 50 x 50 cm) LSG Module 2 x 4 mm float üveggel +1 mm lamináló film EVA fall height max. 3.0 m PVB fall height min. 6.0 m Biztonsági követelmények csak PVB laminálással elfogadottak 53

54 Függőleges üvegezés (fall preventing) have to consist of laminated safety glass (with PVB foil) no splinter fall in case of destruction high residual laminate strength mandatory near public traffic (EU) International Building Standards Twin tyre pendulum test for security glazing twin tyre pendulum test with 50 kg according to EN sample testing size 876 x 1938 mm Requirement highest security class 1B (1.2 m falling height) LSG Module with 2 x 4 mm float +1 mm encapsulating film EVA fall height 0,4 m class 2B PVB fall height 1,2 m class 1B Safety requirements only with PVB laminates 54

55 ASI 55

56 ASI - transparent 56

57 ASI BIPV 57

58 58

59 Többszörös funkció Árnyékolás ASI napelemmel 59

60 Többszörös funkció Épületszigetelés 60

61 Csomópontok 61

62 62

63 63

64 64

65 65

66 66

67 BIPV 2 67

68 MÚLT és jövő 68

69 CALIFORNIA, SACRAMENTO 2002 BIPV 69

70 70

71 71

72 Berlin új pályaudvar 72

73 73

74 Műemlék 74

75 1. Preis rolf + hotz Architekten Wohnhaussanierung Freiburg 51 kwp 75

76 Turnhalle an der Grundschule Burgweinting Isolierglasmodule, 10,07 kwp 76

77 Siloturm Schapfenmühle Ulm Seidel Architekten CIGS-Module, 97,95 kwp 77

78 TÜArena, Tübingen 43,7 kwp 78

79 Schulzentrum Am Spalterhaus, Barsinghausen 60,6 kwp 79

80 Geschäftshaus ZARA, Köln, 12 kwp 80

81 PV Kundenspezifisch Sonderanwendung 81

82 PV Kundenspezifisch Sonderanwendung 82

83 A világrekord napelem 12,5 m2 és 1550 Watt_p

84 84

85 85

86 86

87 87

88 88

89 solar realized Project 2550 mm 89

90 Megvalósított megoldások Projects 90

91 Megvalósított megoldások Projects 91

92 Megvalósított megoldások Projects 92

93 solar realized Projects 93

94 solar realized Project 94

95 solar realized Project 95

96 Napraforgó solar-ház itt a kacsaláb ahogy álmodtuk 96

97 Kacsaláb házikó a valóságban 97

98 Álom? Megvalósulás 98

99 A társadalmasítás folyamata 99

100 Oktatás képzés PARTNEREINK 10

101 Leül hozzánk a fény A népi építészet értékeit meg kell tartanunk! Grátz József szivességéből 10
