1 Digitális Átviteltechnika Laboratórium DIGITÁLIS JELLEMZŐK MÉRÉSE AZ M INTERFÉSZEN mérési útmutató

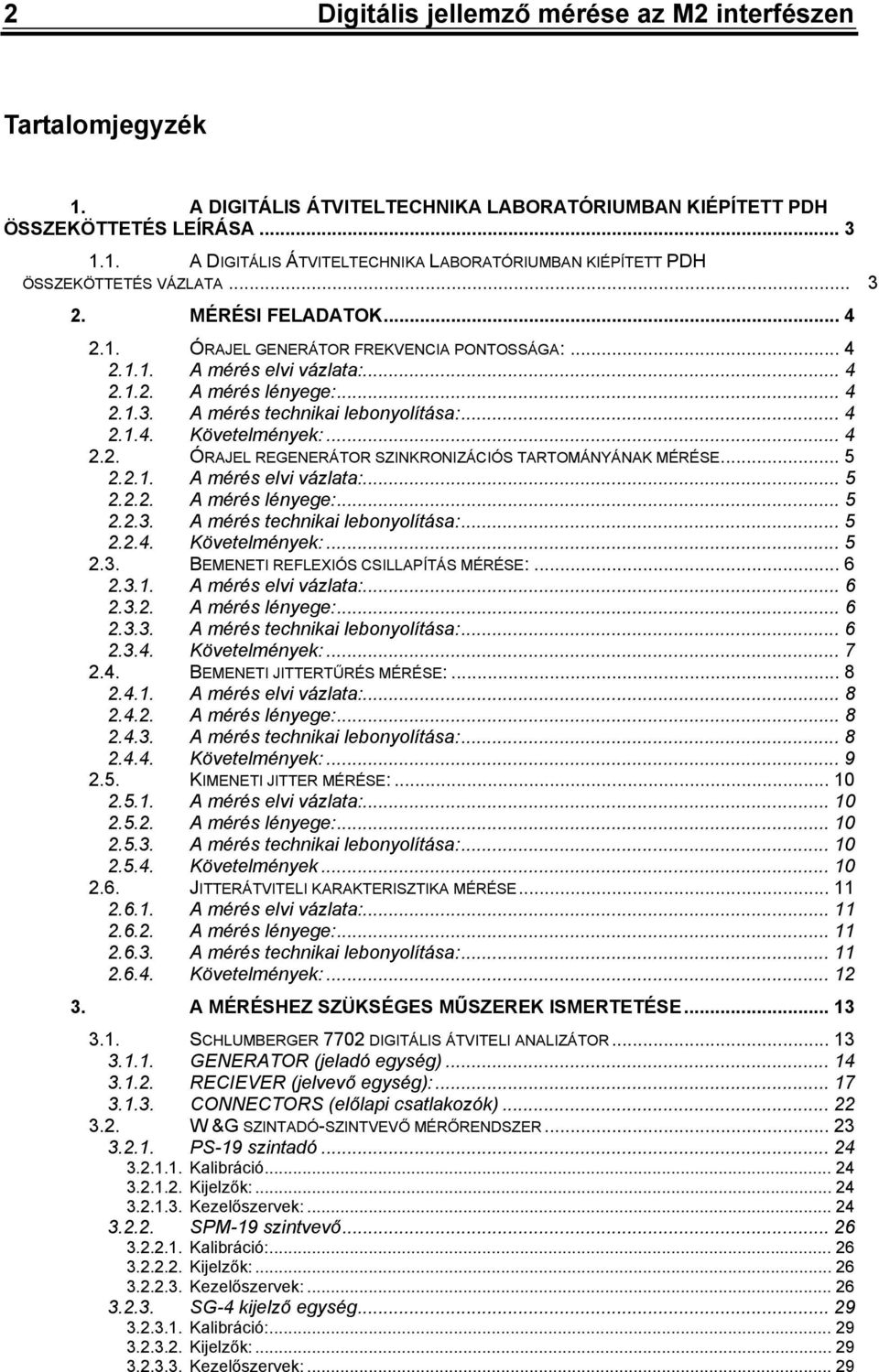

2 Digitális jellemző mérése az M interfészen Tartalomjegyzék. A DIGITÁLIS ÁTVITELTECHNIKA LABORATÓRIUMBAN KIÉPÍTETT PDH ÖSSZEKÖTTETÉS LEÍRÁSA..... A DIGITÁLIS ÁTVITELTECHNIKA LABORATÓRIUMBAN KIÉPÍTETT PDH ÖSSZEKÖTTETÉS VÁZLATA.... MÉRÉSI FELADATOK..... ÓRAJEL GENERÁTOR FREKVENCIA PONTOSSÁGA: A mérés elvi vázlata: A mérés lényege: A mérés technikai lebonyolítása: Követelmények:..... ÓRAJEL REGENERÁTOR SZINKRONIZÁCIÓS TARTOMÁNYÁNAK MÉRÉSE A mérés elvi vázlata: A mérés lényege: A mérés technikai lebonyolítása: Követelmények: BEMENETI REFLEXIÓS CSILLAPÍTÁS MÉRÉSE: A mérés elvi vázlata: A mérés lényege: A mérés technikai lebonyolítása: Követelmények: BEMENETI JITTERTŰRÉS MÉRÉSE: A mérés elvi vázlata: A mérés lényege: A mérés technikai lebonyolítása: Követelmények: KIMENETI JITTER MÉRÉSE: A mérés elvi vázlata: A mérés lényege: A mérés technikai lebonyolítása: Követelmények JITTERÁTVITELI KARAKTERISZTIKA MÉRÉSE A mérés elvi vázlata: A mérés lényege: A mérés technikai lebonyolítása: Követelmények:.... A MÉRÉSHEZ SZÜKSÉGES MŰSZEREK ISMERTETÉSE..... SCHLUMBERGER 770 DIGITÁLIS ÁTVITELI ANALIZÁTOR GENERATOR (jeladó egység) RECIEVER (jelvevő egység): CONNECTORS (előlapi csatlakozók)..... W &G SZINTADÓ-SZINTVEVŐ MÉRŐRENDSZER PS-9 szintadó Kalibráció Kijelzők: Kezelőszervek: SPM-9 szintvevő Kalibráció: Kijelzők: Kezelőszervek: SG- kijelző egység Kalibráció: Kijelzők: Kezelőszervek:... 9

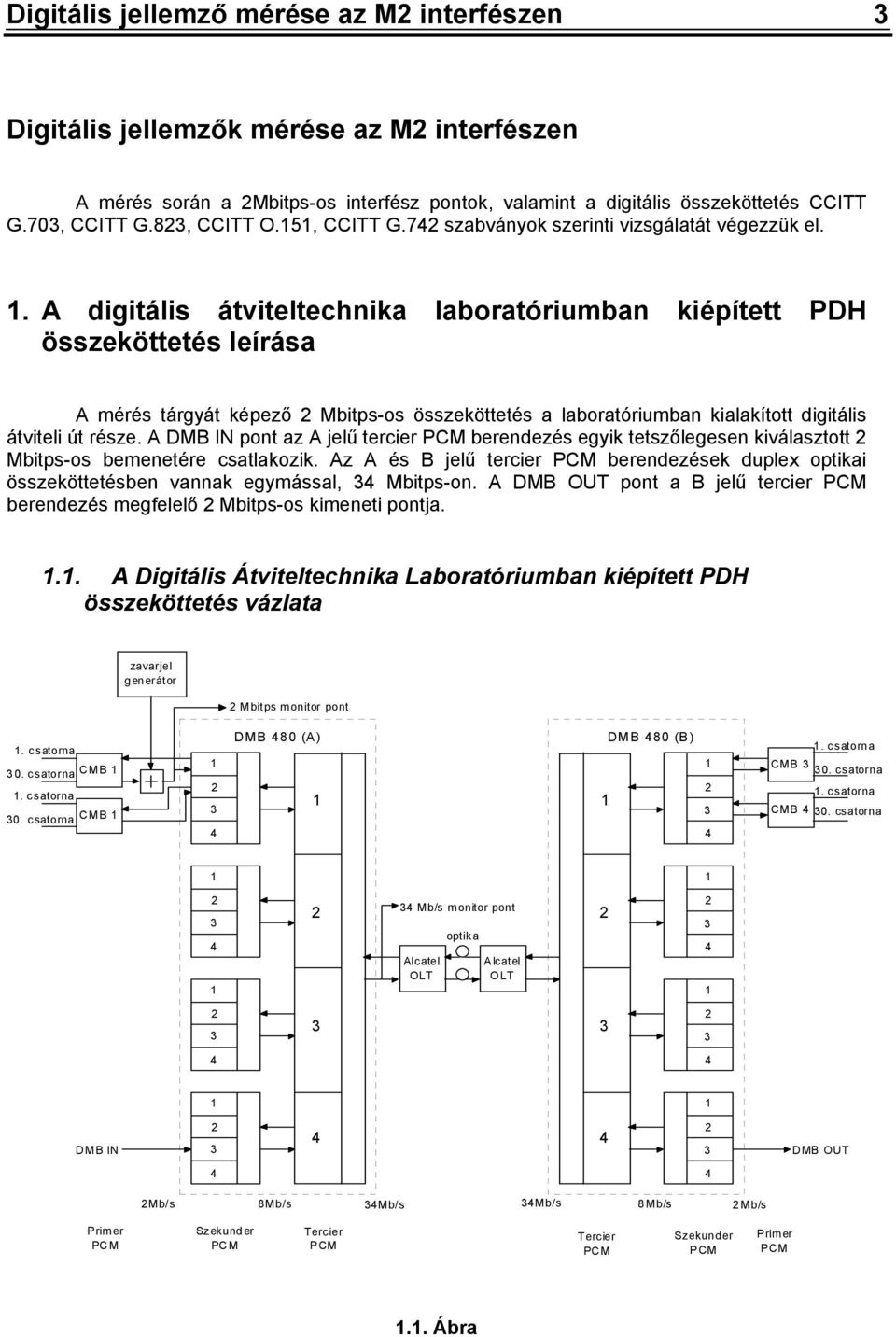

3 Digitális jellemző mérése az M interfészen Digitális jellemzők mérése az M interfészen A mérés során a Mbitps-os interfész pontok, valamint a digitális összeköttetés CCITT G.70, CCITT G.8, CCITT O.5, CCITT G.7 szabványok szerinti vizsgálatát végezzük el.. A digitális átviteltechnika laboratóriumban kiépített PDH összeköttetés leírása A mérés tárgyát képező Mbitps-os összeköttetés a laboratóriumban kialakított digitális átviteli út része. A DMB IN pont az A jelű tercier PCM berendezés egyik tetszőlegesen kiválasztott Mbitps-os bemenetére csatlakozik. Az A és B jelű tercier PCM berendezések duplex optikai összeköttetésben vannak egymással, Mbitps-on. A DMB OUT pont a B jelű tercier PCM berendezés megfelelő Mbitps-os kimeneti pontja... A Digitális Átviteltechnika Laboratóriumban kiépített PDH összeköttetés vázlata zavarjel generátor Mbitps monitor pont. csatorna 0. csatorna CMB. csatorna 0. csatorna CMB DMB 80 (A) DMB 80 (B). csatorna CMB 0. csatorna. csatorna CMB 0. csatorna Mb/s monitor pont optika Alcatel OLT Alcatel OLT DMB IN DMB OUT Mb/s 8Mb/s Mb/s Mb/s 8Mb/s Mb/s Primer PC M Szekunder PCM Tercier PCM Tercier PCM Szekunder PCM Primer PCM.. Ábra

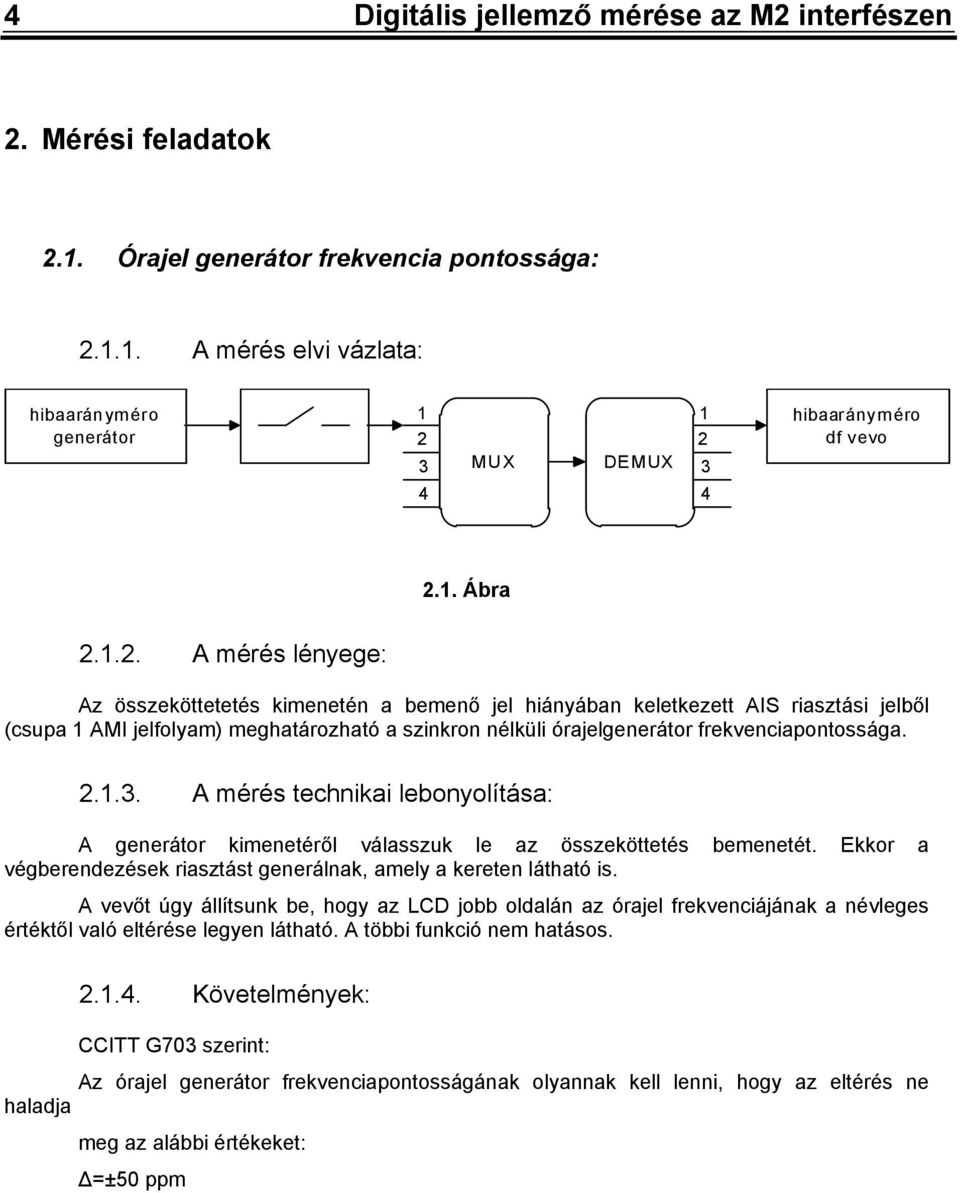

4 Digitális jellemző mérése az M interfészen. Mérési feladatok.. Órajel generátor frekvencia pontossága:... A mérés elvi vázlata: hibaarányméro generátor MUX DEMUX hibaarányméro df vevo.. Ábra... A mérés lényege: Az összeköttetetés kimenetén a bemenő jel hiányában keletkezett AIS riasztási jelből (csupa AMI jelfolyam) meghatározható a szinkron nélküli órajelgenerátor frekvenciapontossága.... A mérés technikai lebonyolítása: A generátor kimenetéről válasszuk le az összeköttetés bemenetét. Ekkor a végberendezések riasztást generálnak, amely a kereten látható is. A vevőt úgy állítsunk be, hogy az LCD jobb oldalán az órajel frekvenciájának a névleges értéktől való eltérése legyen látható. A többi funkció nem hatásos.... Követelmények: CCITT G70 szerint: Az órajel generátor frekvenciapontosságának olyannak kell lenni, hogy az eltérés ne haladja meg az alábbi értékeket: Δ=±50 ppm

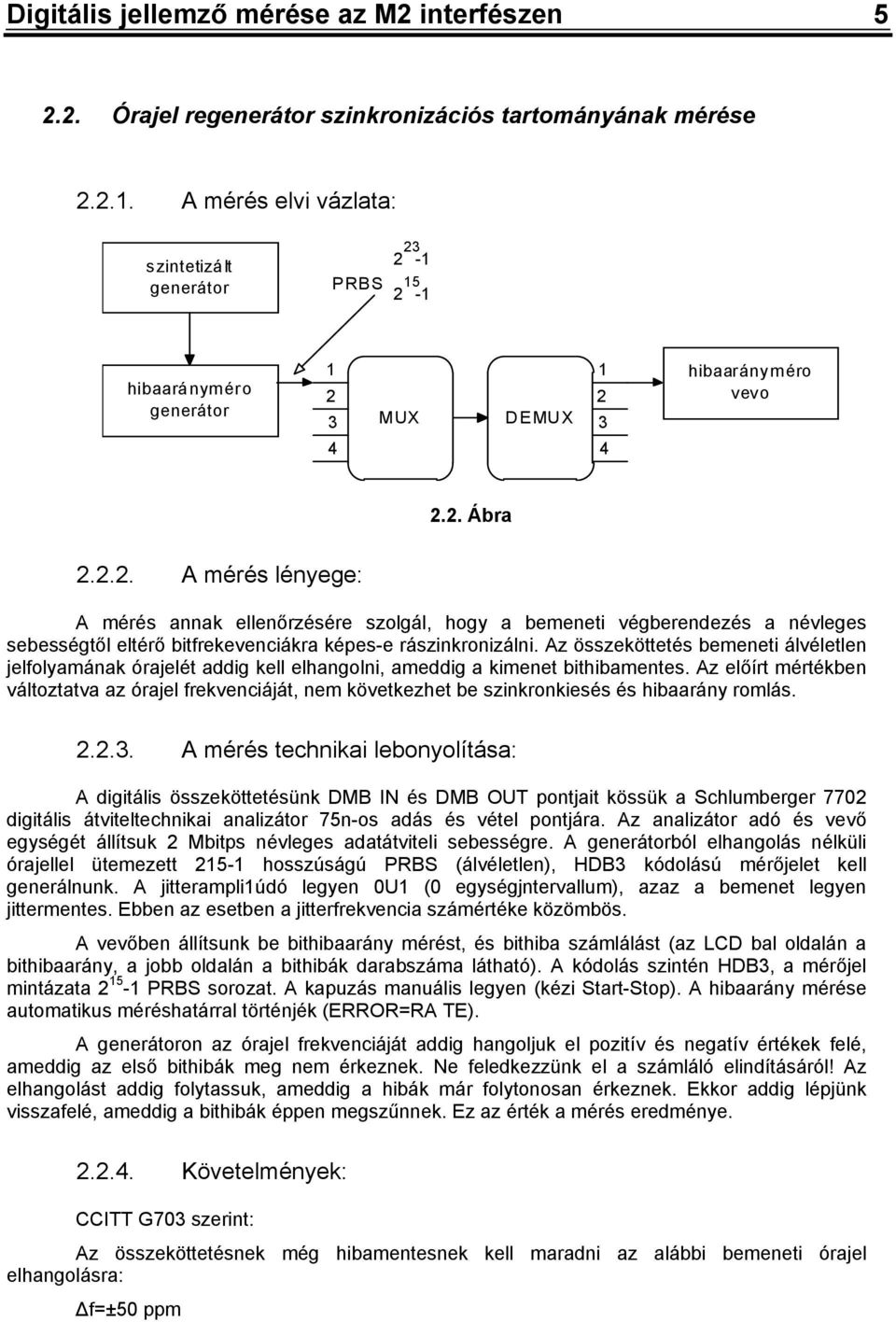

5 Digitális jellemző mérése az M interfészen 5.. Órajel regenerátor szinkronizációs tartományának mérése... A mérés elvi vázlata: szintetizált generátor PRBS hibaarányméro generátor MUX DEMUX hibaarányméro vevo.. Ábra... A mérés lényege: A mérés annak ellenőrzésére szolgál, hogy a bemeneti végberendezés a névleges sebességtől eltérő bitfrekevenciákra képes-e rászinkronizálni. Az összeköttetés bemeneti álvéletlen jelfolyamának órajelét addig kell elhangolni, ameddig a kimenet bithibamentes. Az előírt mértékben változtatva az órajel frekvenciáját, nem következhet be szinkronkiesés és hibaarány romlás.... A mérés technikai lebonyolítása: A digitális összeköttetésünk DMB IN és DMB OUT pontjait kössük a Schlumberger 770 digitális átviteltechnikai analizátor 75n-os adás és vétel pontjára. Az analizátor adó és vevő egységét állítsuk Mbitps névleges adatátviteli sebességre. A generátorból elhangolás nélküli órajellel ütemezett 5- hosszúságú PRBS (álvéletlen), HDB kódolású mérőjelet kell generálnunk. A jitterampliúdó legyen 0U (0 egységjntervallum), azaz a bemenet legyen jittermentes. Ebben az esetben a jitterfrekvencia számértéke közömbös. A vevőben állítsunk be bithibaarány mérést, és bithiba számlálást (az LCD bal oldalán a bithibaarány, a jobb oldalán a bithibák darabszáma látható). A kódolás szintén HDB, a mérőjel mintázata 5 - PRBS sorozat. A kapuzás manuális legyen (kézi Start-Stop). A hibaarány mérése automatikus méréshatárral történjék (ERROR=RA TE). A generátoron az órajel frekvenciáját addig hangoljuk el pozitív és negatív értékek felé, ameddig az első bithibák meg nem érkeznek. Ne feledkezzünk el a számláló elindításáról! Az elhangolást addig folytassuk, ameddig a hibák már folytonosan érkeznek. Ekkor addig lépjünk visszafelé, ameddig a bithibák éppen megszűnnek. Ez az érték a mérés eredménye.... Követelmények: CCITT G70 szerint: Az összeköttetésnek még hibamentesnek kell maradni az alábbi bemeneti órajel elhangolásra: Δf=±50 ppm

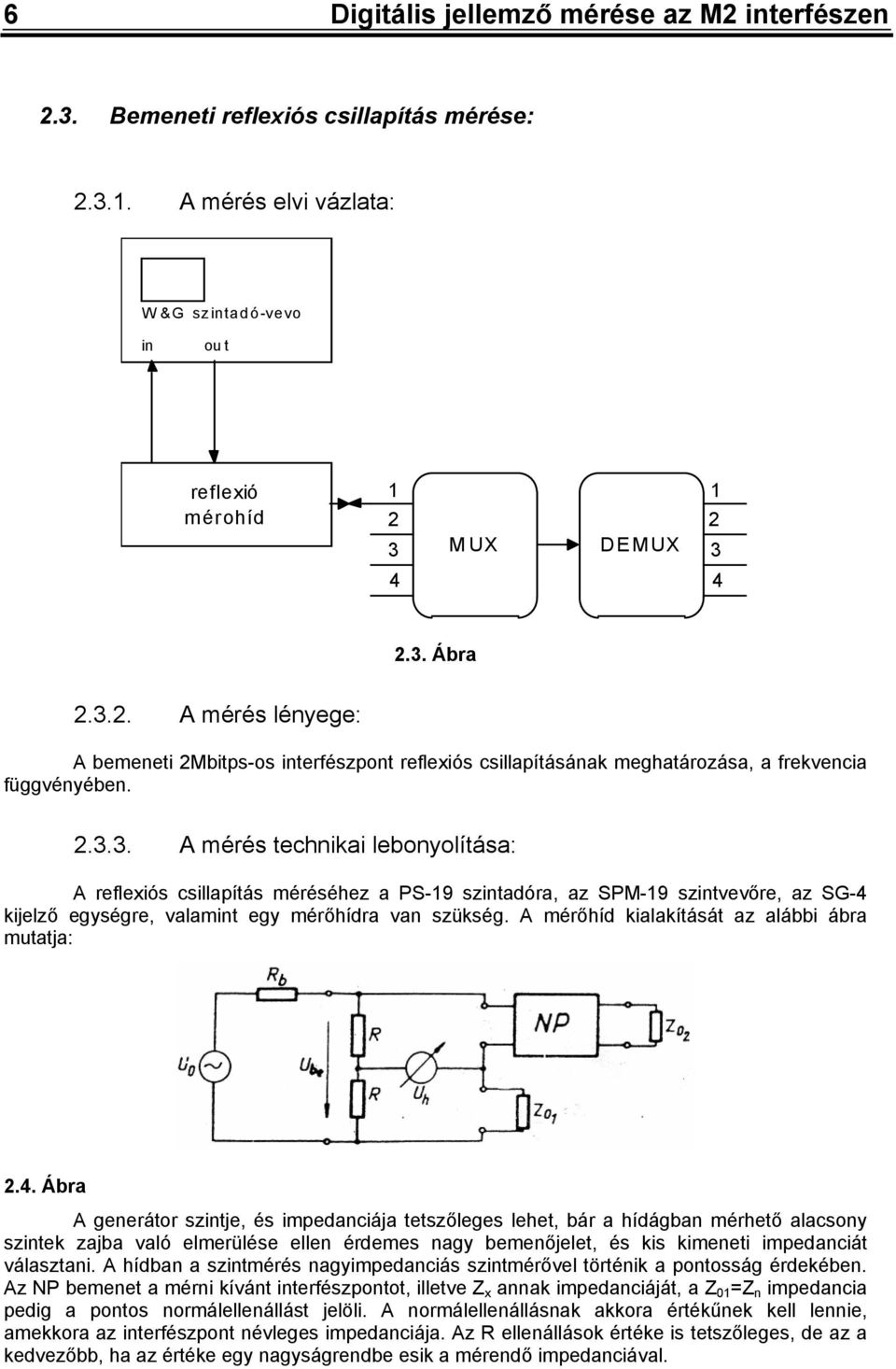

6 6 Digitális jellemző mérése az M interfészen.. Bemeneti reflexiós csillapítás mérése:... A mérés elvi vázlata: W &G szintadó-vevo in ou t reflexió mérohíd MUX DEMUX.. Ábra... A mérés lényege: A bemeneti Mbitps-os interfészpont reflexiós csillapításának meghatározása, a frekvencia függvényében.... A mérés technikai lebonyolítása: A reflexiós csillapítás méréséhez a PS-9 szintadóra, az SPM-9 szintvevőre, az SG- kijelző egységre, valamint egy mérőhídra van szükség. A mérőhíd kialakítását az alábbi ábra mutatja:.. Ábra A generátor szintje, és impedanciája tetszőleges lehet, bár a hídágban mérhető alacsony szintek zajba való elmerülése ellen érdemes nagy bemenőjelet, és kis kimeneti impedanciát választani. A hídban a szintmérés nagyimpedanciás szintmérővel történik a pontosság érdekében. Az NP bemenet a mérni kívánt interfészpontot, illetve Z x annak impedanciáját, a Z 0 =Z n impedancia pedig a pontos normálellenállást jelöli. A normálellenállásnak akkora értékűnek kell lennie, amekkora az interfészpont névleges impedanciája. Az R ellenállások értéke is tetszőleges, de az a kedvezőbb, ha az értéke egy nagyságrendbe esik a mérendő impedanciával.

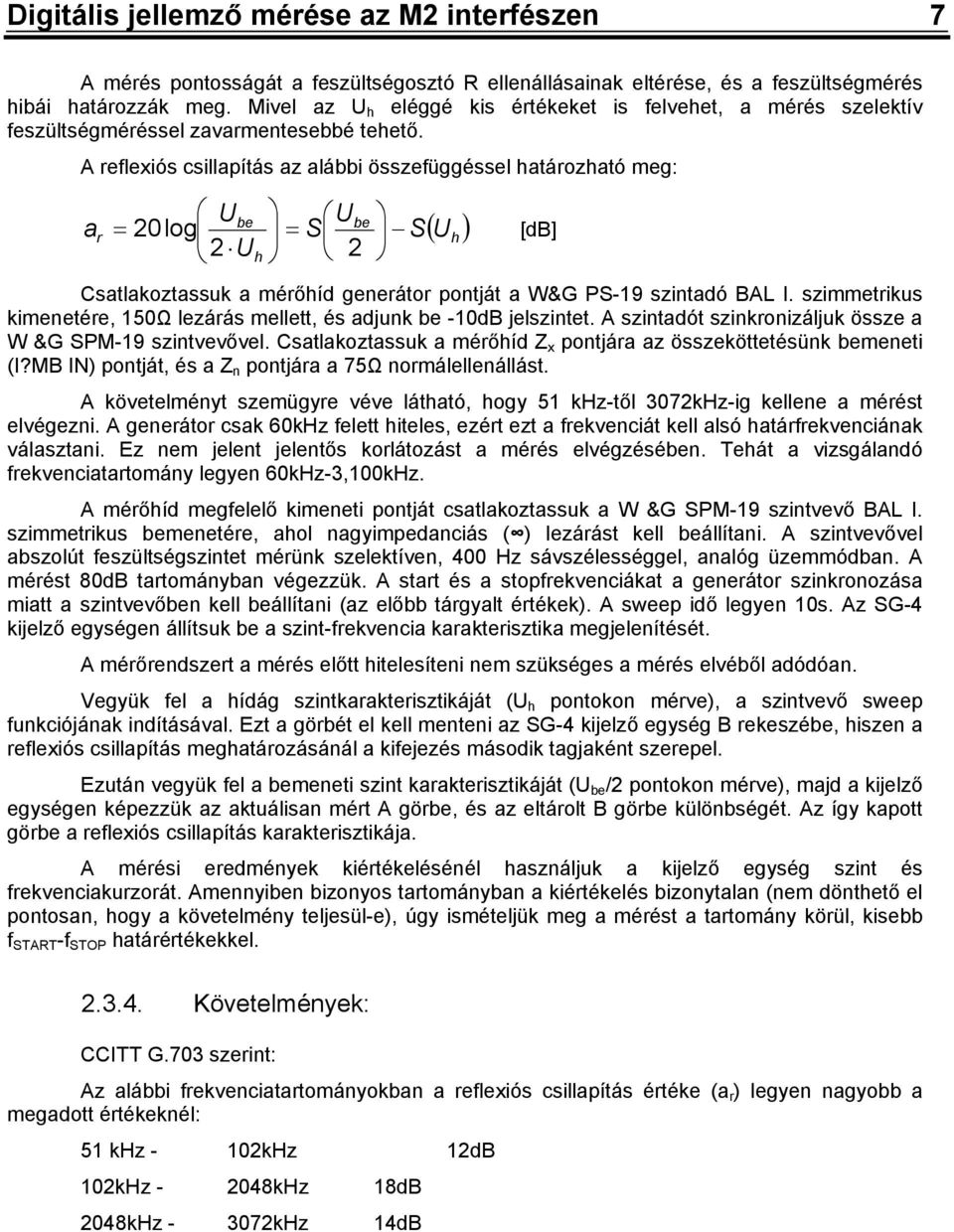

7 Digitális jellemző mérése az M interfészen 7 A mérés pontosságát a feszültségosztó R ellenállásainak eltérése, és a feszültségmérés hibái határozzák meg. Mivel az U h eléggé kis értékeket is felvehet, a mérés szelektív feszültségméréssel zavarmentesebbé tehető. A reflexiós csillapítás az alábbi összefüggéssel határozható meg: a r = U U = S S ( U ) be be 0 log h U [db] h Csatlakoztassuk a mérőhíd generátor pontját a W&G PS-9 szintadó BAL I. szimmetrikus kimenetére, 50Ω lezárás mellett, és adjunk be -0dB jelszintet. A szintadót szinkronizáljuk össze a W &G SPM-9 szintvevővel. Csatlakoztassuk a mérőhíd Z x pontjára az összeköttetésünk bemeneti (I?MB IN) pontját, és a Z n pontjára a 75Ω normálellenállást. A követelményt szemügyre véve látható, hogy 5 khz-től 07kHz-ig kellene a mérést elvégezni. A generátor csak 60kHz felett hiteles, ezért ezt a frekvenciát kell alsó határfrekvenciának választani. Ez nem jelent jelentős korlátozást a mérés elvégzésében. Tehát a vizsgálandó frekvenciatartomány legyen 60kHz-,00kHz. A mérőhíd megfelelő kimeneti pontját csatlakoztassuk a W &G SPM-9 szintvevő BAL I. szimmetrikus bemenetére, ahol nagyimpedanciás ( ) lezárást kell beállítani. A szintvevővel abszolút feszültségszintet mérünk szelektíven, 00 Hz sávszélességgel, analóg üzemmódban. A mérést 80dB tartományban végezzük. A start és a stopfrekvenciákat a generátor szinkronozása miatt a szintvevőben kell beállítani (az előbb tárgyalt értékek). A sweep idő legyen 0s. Az SG- kijelző egységen állítsuk be a szint-frekvencia karakterisztika megjelenítését. A mérőrendszert a mérés előtt hitelesíteni nem szükséges a mérés elvéből adódóan. Vegyük fel a hídág szintkarakterisztikáját (U h pontokon mérve), a szintvevő sweep funkciójának indításával. Ezt a görbét el kell menteni az SG- kijelző egység B rekeszébe, hiszen a reflexiós csillapítás meghatározásánál a kifejezés második tagjaként szerepel. Ezután vegyük fel a bemeneti szint karakterisztikáját (U be / pontokon mérve), majd a kijelző egységen képezzük az aktuálisan mért A görbe, és az eltárolt B görbe különbségét. Az így kapott görbe a reflexiós csillapítás karakterisztikája. A mérési eredmények kiértékelésénél használjuk a kijelző egység szint és frekvenciakurzorát. Amennyiben bizonyos tartományban a kiértékelés bizonytalan (nem dönthető el pontosan, hogy a követelmény teljesül-e), úgy ismételjük meg a mérést a tartomány körül, kisebb f START -f STOP határértékekkel.... Követelmények: CCITT G.70 szerint: Az alábbi frekvenciatartományokban a reflexiós csillapítás értéke (a r ) legyen nagyobb a megadott értékeknél: 5 khz - 0kHz db 0kHz - 08kHz 8dB 08kHz - 07kHz db

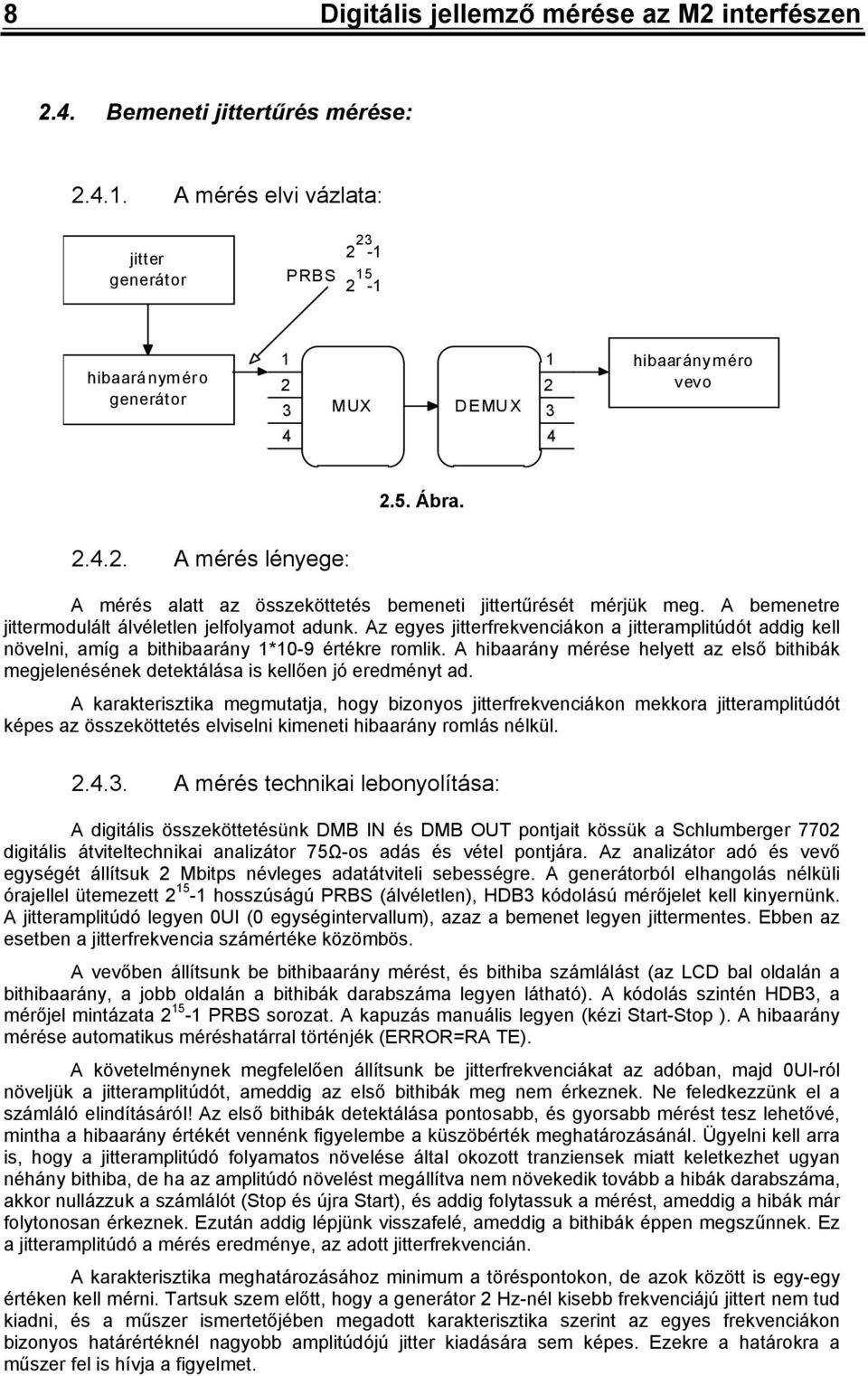

8 8 Digitális jellemző mérése az M interfészen.. Bemeneti jittertűrés mérése:... A mérés elvi vázlata: jitter generátor PRBS hibaarányméro generátor MUX DEMUX hibaarányméro vevo.5. Ábra.... A mérés lényege: A mérés alatt az összeköttetés bemeneti jittertűrését mérjük meg. A bemenetre jittermodulált álvéletlen jelfolyamot adunk. Az egyes jitterfrekvenciákon a jitteramplitúdót addig kell növelni, amíg a bithibaarány *0-9 értékre romlik. A hibaarány mérése helyett az első bithibák megjelenésének detektálása is kellően jó eredményt ad. A karakterisztika megmutatja, hogy bizonyos jitterfrekvenciákon mekkora jitteramplitúdót képes az összeköttetés elviselni kimeneti hibaarány romlás nélkül.... A mérés technikai lebonyolítása: A digitális összeköttetésünk DMB IN és DMB OUT pontjait kössük a Schlumberger 770 digitális átviteltechnikai analizátor 75Ω-os adás és vétel pontjára. Az analizátor adó és vevő egységét állítsuk Mbitps névleges adatátviteli sebességre. A generátorból elhangolás nélküli órajellel ütemezett 5 - hosszúságú PRBS (álvéletlen), HDB kódolású mérőjelet kell kinyernünk. A jitteramplitúdó legyen 0UI (0 egységintervallum), azaz a bemenet legyen jittermentes. Ebben az esetben a jitterfrekvencia számértéke közömbös. A vevőben állítsunk be bithibaarány mérést, és bithiba számlálást (az LCD bal oldalán a bithibaarány, a jobb oldalán a bithibák darabszáma legyen látható). A kódolás szintén HDB, a mérőjel mintázata 5 - PRBS sorozat. A kapuzás manuális legyen (kézi Start-Stop ). A hibaarány mérése automatikus méréshatárral történjék (ERROR=RA TE). A követelménynek megfelelően állítsunk be jitterfrekvenciákat az adóban, majd 0UI-ról növeljük a jitteramplitúdót, ameddig az első bithibák meg nem érkeznek. Ne feledkezzünk el a számláló elindításáról! Az első bithibák detektálása pontosabb, és gyorsabb mérést tesz lehetővé, mintha a hibaarány értékét vennénk figyelembe a küszöbérték meghatározásánál. Ügyelni kell arra is, hogy a jitteramplitúdó folyamatos növelése által okozott tranziensek miatt keletkezhet ugyan néhány bithiba, de ha az amplitúdó növelést megállítva nem növekedik tovább a hibák darabszáma, akkor nullázzuk a számlálót (Stop és újra Start), és addig folytassuk a mérést, ameddig a hibák már folytonosan érkeznek. Ezután addig lépjünk visszafelé, ameddig a bithibák éppen megszűnnek. Ez a jitteramplitúdó a mérés eredménye, az adott jitterfrekvencián. A karakterisztika meghatározásához minimum a töréspontokon, de azok között is egy-egy értéken kell mérni. Tartsuk szem előtt, hogy a generátor Hz-nél kisebb frekvenciájú jittert nem tud kiadni, és a műszer ismertetőjében megadott karakterisztika szerint az egyes frekvenciákon bizonyos határértéknél nagyobb amplitúdójú jitter kiadására sem képes. Ezekre a határokra a műszer fel is hívja a figyelmet.

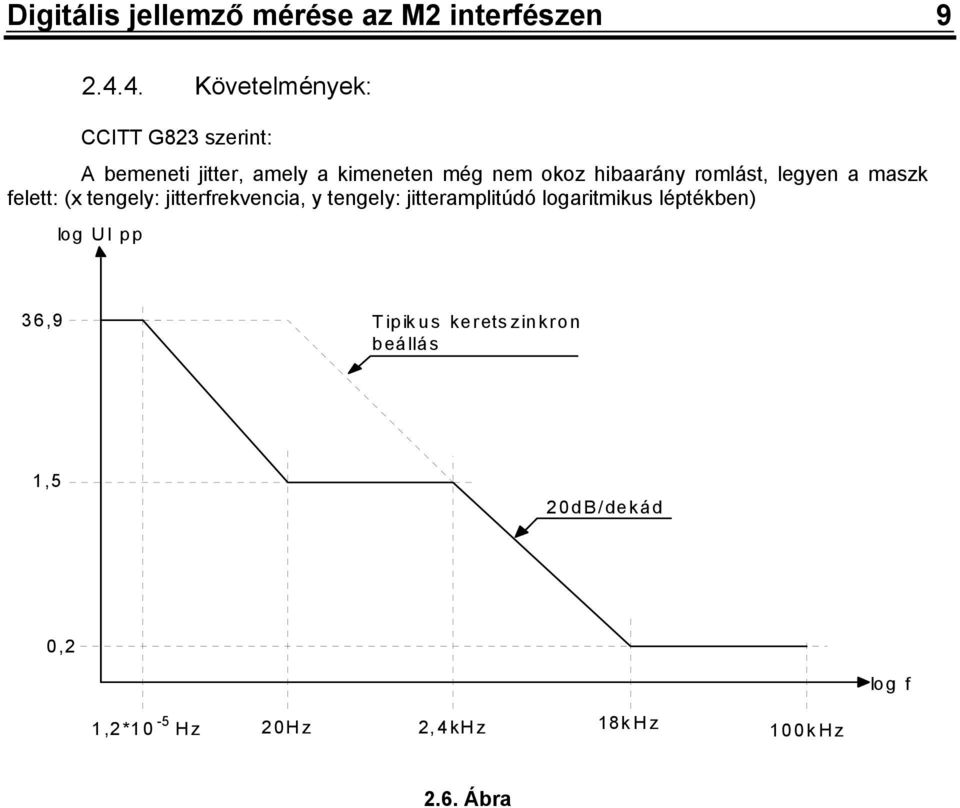

9 Digitális jellemző mérése az M interfészen 9... Követelmények: CCITT G8 szerint: A bemeneti jitter, amely a kimeneten még nem okoz hibaarány romlást, legyen a maszk felett: (x tengely: jitterfrekvencia, y tengely: jitteramplitúdó logaritmikus léptékben) log UI pp 6,9 Tipikus keretszinkron beállás,5 0dB/dekád 0, lo g f -5,*0 Hz 0Hz,kHz 8k Hz 00kHz.6. Ábra

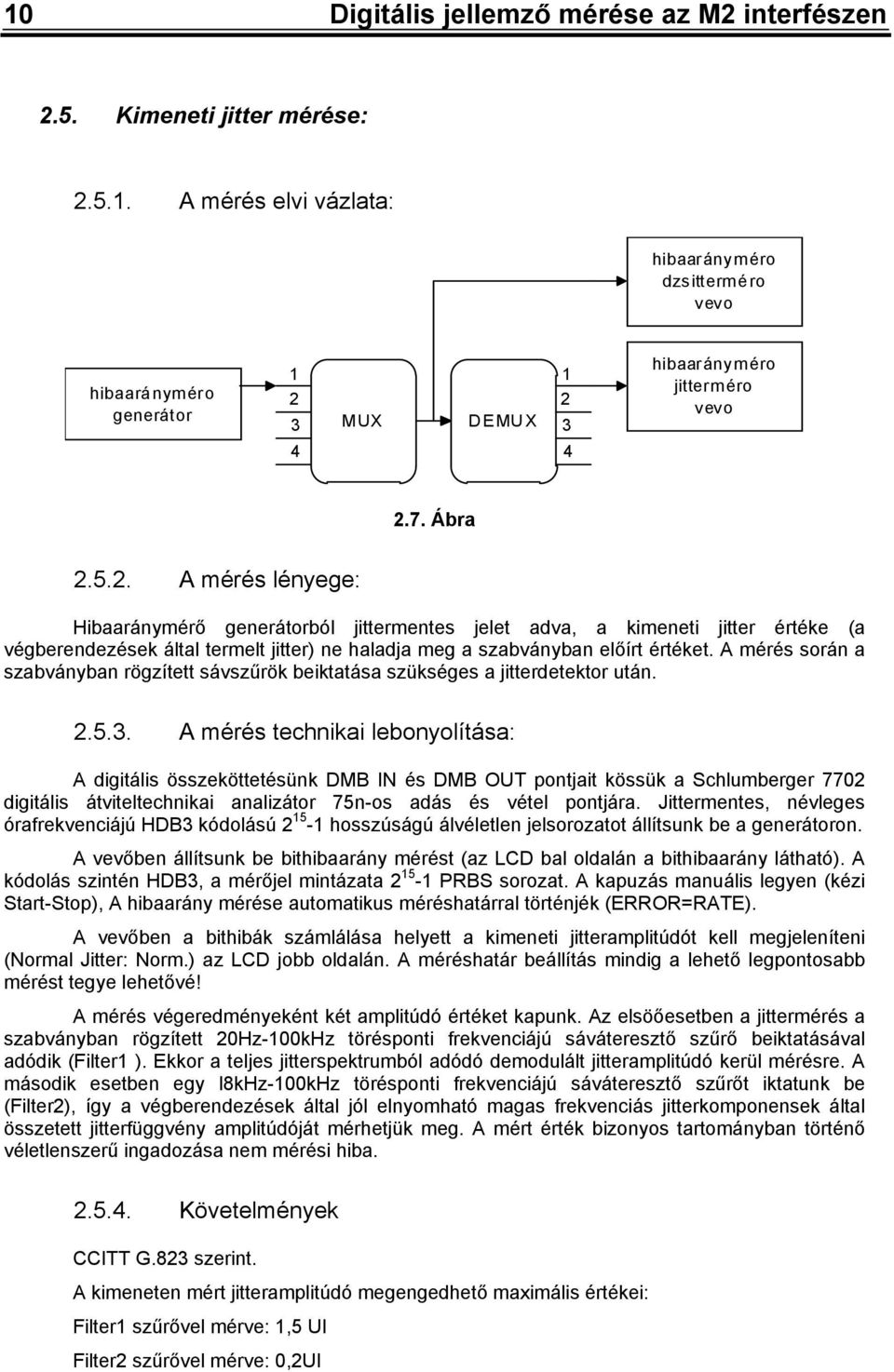

10 0 Digitális jellemző mérése az M interfészen.5. Kimeneti jitter mérése:.5.. A mérés elvi vázlata: hibaarányméro dzsitterméro vevo hibaarányméro generátor MUX DEMUX hibaarányméro jitterméro vevo.7. Ábra.5.. A mérés lényege: Hibaaránymérő generátorból jittermentes jelet adva, a kimeneti jitter értéke (a végberendezések által termelt jitter) ne haladja meg a szabványban előírt értéket. A mérés során a szabványban rögzített sávszűrök beiktatása szükséges a jitterdetektor után..5.. A mérés technikai lebonyolítása: A digitális összeköttetésünk DMB IN és DMB OUT pontjait kössük a Schlumberger 770 digitális átviteltechnikai analizátor 75n-os adás és vétel pontjára. Jittermentes, névleges órafrekvenciájú HDB kódolású 5 - hosszúságú álvéletlen jelsorozatot állítsunk be a generátoron. A vevőben állítsunk be bithibaarány mérést (az LCD bal oldalán a bithibaarány látható). A kódolás szintén HDB, a mérőjel mintázata 5 - PRBS sorozat. A kapuzás manuális legyen (kézi Start-Stop), A hibaarány mérése automatikus méréshatárral történjék (ERROR=RATE). A vevőben a bithibák számlálása helyett a kimeneti jitteramplitúdót kell megjeleníteni (Normal Jitter: Norm.) az LCD jobb oldalán. A méréshatár beállítás mindig a lehető legpontosabb mérést tegye lehetővé! A mérés végeredményeként két amplitúdó értéket kapunk. Az elsöőesetben a jittermérés a szabványban rögzített 0Hz-00kHz törésponti frekvenciájú sáváteresztő szűrő beiktatásával adódik (Filter ). Ekkor a teljes jitterspektrumból adódó demodulált jitteramplitúdó kerül mérésre. A második esetben egy l8khz-00khz törésponti frekvenciájú sáváteresztő szűrőt iktatunk be (Filter), így a végberendezések által jól elnyomható magas frekvenciás jitterkomponensek által összetett jitterfüggvény amplitúdóját mérhetjük meg. A mért érték bizonyos tartományban történő véletlenszerű ingadozása nem mérési hiba..5.. Követelmények CCITT G.8 szerint. A kimeneten mért jitteramplitúdó megengedhető maximális értékei: Filter szűrővel mérve:,5 UI Filter szűrővel mérve: 0,UI

11 Digitális jellemző mérése az M interfészen.6. Jitterátviteli karakterisztika mérése.6.. A mérés elvi vázlata: szinkronizáló jel jitter generátor szelektív vevo demodulált jitter hibaarányméro generátor MUX DEMUX hibaarányméro vevo.8. Ábra.6.. A mérés lényege: A mérés célja az összeköttetés jitterátviteli tulajdonságainak meghatározása. A bemeneten szinuszos jittermodulációt hozunk létre, és a kimeneten szelektív szintvevővel vesszük a demodulált jittert. Az adott frekvenciatartományon elvégezve a mérést, megkapjuk, hogy a frekvencia függvényében a bemenetre kerülő jitterkomponensek mekkora erősítéssel, vagy csillapítással jutnak el a kimenetre..6.. A mérés technikai lebonyolítása: A digitális összeköttetésünk DMB IN és DMB OUT pontjait kössük a Schlumberger 770 digitális átviteltechnikai analizátor 75Ω-os adás és vétel pontjára. Jittermentes, névleges órafrekvenciájú, HDB kódolású, mintázatú szósorozatot állítsunk be a generátoron. Az analizátor hátlapján található EXT LF pontra adjunk a W&G PS-9 szintadó aszimmetrikus kimenetéről -db jelszintet (ezzel a szinttel lesz hiteles az analizátor jitteramplitúdója). A szintadót szinkronizáljuk össze a W&G SPM-9 szintvevővel. Az analizátor jittergenerátor üzemmódját állítsuk külső szinkronra, ezáltal a szintadó frekvenciája lesz az analizátor generátorának jitterfrekvenciája. A követelményt szemügyre véve látható, hogy 0Hz alatti frekvenciáktól 00kHz-ig kellene a mérést végezni. Sajnos a generátor csak 80Hz felett hiteles. A méréshez beállított kimeneti jitteramplitúdó az egyes frekvenciatartományokon a lehető legnagyobb kell, hogy legyen a nem átvitelből származó zavaró komponensek és a zaj minél jobb elnyomása érdekében, viszont alatta kell maradjon a kimeneti bithibákat okozó értékektől. Láttuk azonban a bemeneti jittertürés mérésénél, hogy a megengedhető bemeneti jitter a frekvencia növekedtével csökken, így nem lehetséges a jitterátviteli karakterisztikát egy optimális bemeneti jitteramplitúdóval végigmérni. Ezért a karakterisztika egyik legjellemzőbb tartományát vizsgáljuk most meg. Legyen a vizsgálandó frekvenciatartomány 80Hz-kHz. Az analizátor vevőjében állítsunk be szósorozat detekciót, és kimeneti jittermérést, a legnagyobb méréshatárral, Filter szűrő beiktatásával. Így a teljes jitterspektrum mérhető. A jitterdetektor kimenetét (analizátor előlapján lévő REC JITTER kimenet) kössük össze a W &G SPM-9 szintvevő BAL II. szimmetrikus bemenetével, ahol a 600Ω-os illesztést kell beállítanunk. A

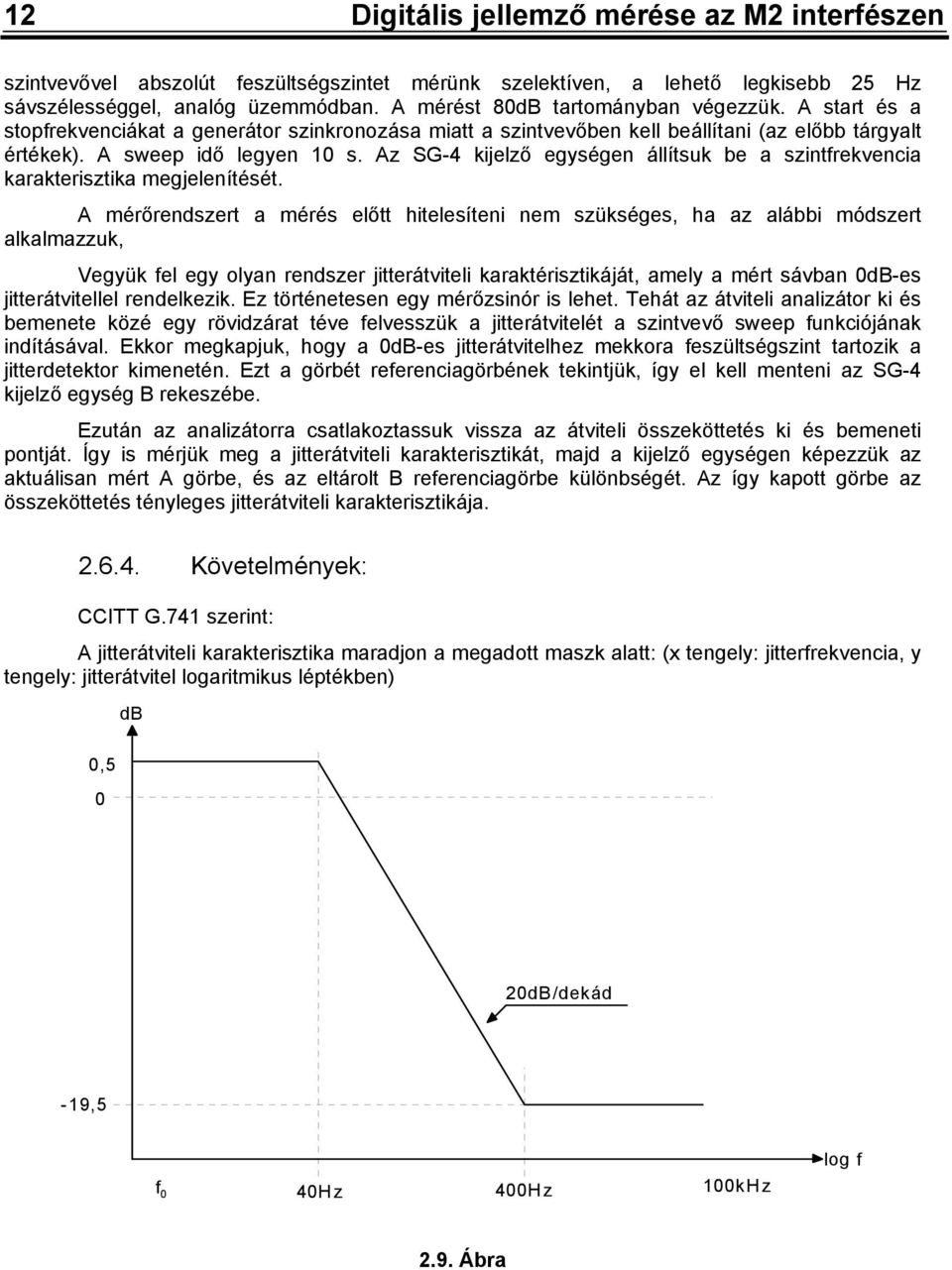

12 Digitális jellemző mérése az M interfészen szintvevővel abszolút feszültségszintet mérünk szelektíven, a lehető legkisebb 5 Hz sávszélességgel, analóg üzemmódban. A mérést 80dB tartományban végezzük. A start és a stopfrekvenciákat a generátor szinkronozása miatt a szintvevőben kell beállítani (az előbb tárgyalt értékek). A sweep idő legyen 0 s. Az SG- kijelző egységen állítsuk be a szintfrekvencia karakterisztika megjelenítését. A mérőrendszert a mérés előtt hitelesíteni nem szükséges, ha az alábbi módszert alkalmazzuk, Vegyük fel egy olyan rendszer jitterátviteli karaktérisztikáját, amely a mért sávban 0dB-es jitterátvitellel rendelkezik. Ez történetesen egy mérőzsinór is lehet. Tehát az átviteli analizátor ki és bemenete közé egy rövidzárat téve felvesszük a jitterátvitelét a szintvevő sweep funkciójának indításával. Ekkor megkapjuk, hogy a 0dB-es jitterátvitelhez mekkora feszültségszint tartozik a jitterdetektor kimenetén. Ezt a görbét referenciagörbének tekintjük, így el kell menteni az SG- kijelző egység B rekeszébe. Ezután az analizátorra csatlakoztassuk vissza az átviteli összeköttetés ki és bemeneti pontját. Így is mérjük meg a jitterátviteli karakterisztikát, majd a kijelző egységen képezzük az aktuálisan mért A görbe, és az eltárolt B referenciagörbe különbségét. Az így kapott görbe az összeköttetés tényleges jitterátviteli karakterisztikája..6.. Követelmények: CCITT G.7 szerint: A jitterátviteli karakterisztika maradjon a megadott maszk alatt: (x tengely: jitterfrekvencia, y tengely: jitterátvitel logaritmikus léptékben) 0,5 0 db 0dB/dekád -9,5 f 0 0Hz 00Hz 00kHz log f.9. Ábra

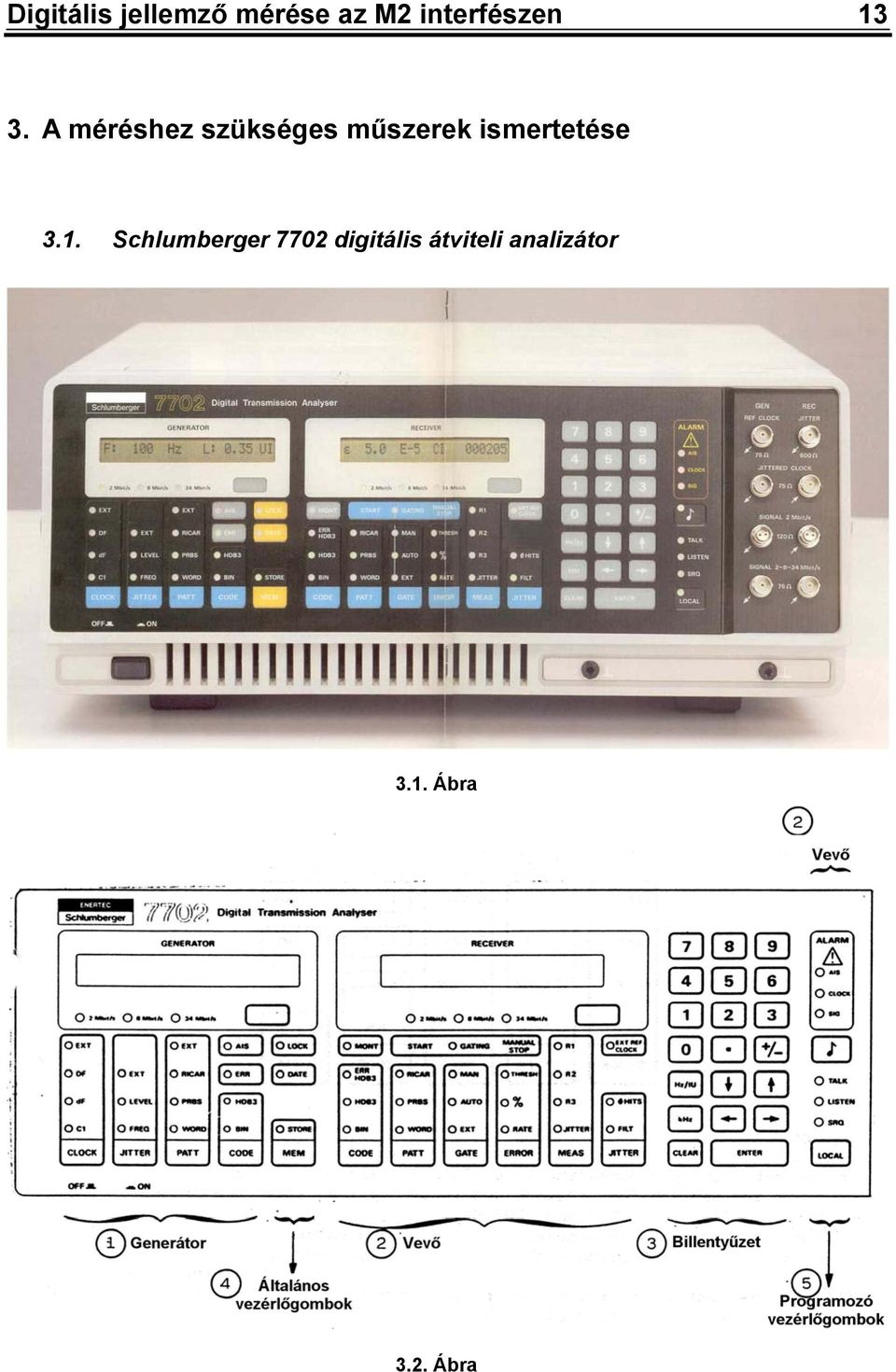

13 Digitális jellemző mérése az M interfészen. A méréshez szükséges műszerek ismertetése.. Schlumberger 770 digitális átviteli analizátor.. Ábra.. Ábra

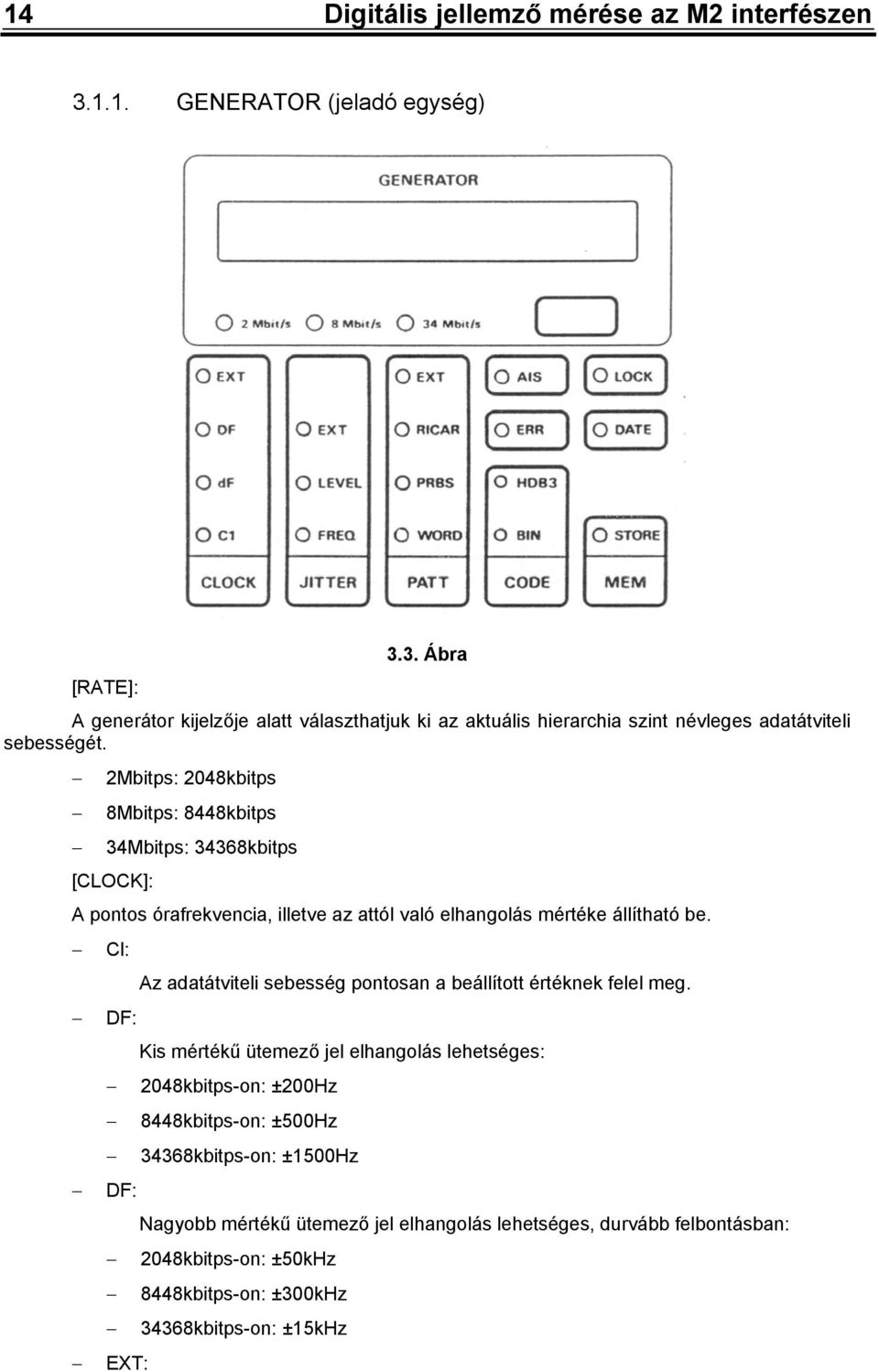

14 Digitális jellemző mérése az M interfészen... GENERATOR (jeladó egység).. Ábra [RATE]: A generátor kijelzője alatt választhatjuk ki az aktuális hierarchia szint névleges adatátviteli sebességét. Mbitps: 08kbitps 8Mbitps: 88kbitps Mbitps: 68kbitps [CLOCK]: A pontos órafrekvencia, illetve az attól való elhangolás mértéke állítható be. Cl: Az adatátviteli sebesség pontosan a beállított értéknek felel meg. DF: Kis mértékű ütemező jel elhangolás lehetséges: 08kbitps-on: ±00Hz 88kbitps-on: ±500Hz 68kbitps-on: ±500Hz DF: Nagyobb mértékű ütemező jel elhangolás lehetséges, durvább felbontásban: 08kbitps-on: ±50kHz EXT: 88kbitps-on: ±00kHz 68kbitps-on: ±5kHz

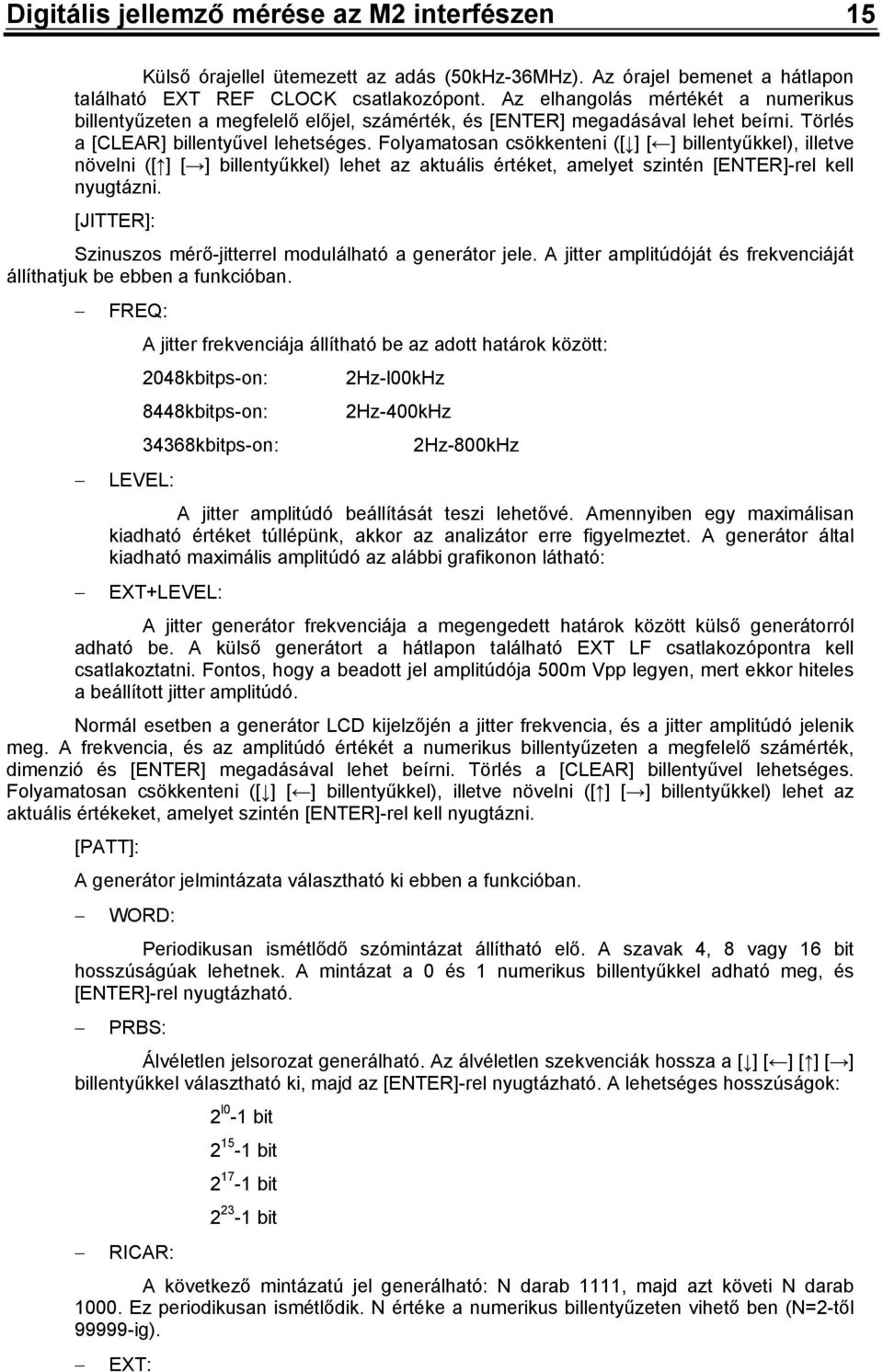

15 Digitális jellemző mérése az M interfészen 5 Külső órajellel ütemezett az adás (50kHz-6MHz). Az órajel bemenet a hátlapon található EXT REF CLOCK csatlakozópont. Az elhangolás mértékét a numerikus billentyűzeten a megfelelő előjel, számérték, és [ENTER] megadásával lehet beírni. Törlés a [CLEAR] billentyűvel lehetséges. Folyamatosan csökkenteni ([ ] [ ] billentyűkkel), illetve növelni ([ ] [ ] billentyűkkel) lehet az aktuális értéket, amelyet szintén [ENTER]-rel kell nyugtázni. [JITTER]: Szinuszos mérő-jitterrel modulálható a generátor jele. A jitter amplitúdóját és frekvenciáját állíthatjuk be ebben a funkcióban. FREQ: A jitter frekvenciája állítható be az adott határok között: 08kbitps-on: Hz-l00kHz 88kbitps-on: Hz-00kHz 68kbitps-on: Hz-800kHz LEVEL: A jitter amplitúdó beállítását teszi lehetővé. Amennyiben egy maximálisan kiadható értéket túllépünk, akkor az analizátor erre figyelmeztet. A generátor által kiadható maximális amplitúdó az alábbi grafikonon látható: EXT+LEVEL: A jitter generátor frekvenciája a megengedett határok között külső generátorról adható be. A külső generátort a hátlapon található EXT LF csatlakozópontra kell csatlakoztatni. Fontos, hogy a beadott jel amplitúdója 500m Vpp legyen, mert ekkor hiteles a beállított jitter amplitúdó. Normál esetben a generátor LCD kijelzőjén a jitter frekvencia, és a jitter amplitúdó jelenik meg. A frekvencia, és az amplitúdó értékét a numerikus billentyűzeten a megfelelő számérték, dimenzió és [ENTER] megadásával lehet beírni. Törlés a [CLEAR] billentyűvel lehetséges. Folyamatosan csökkenteni ([ ] [ ] billentyűkkel), illetve növelni ([ ] [ ] billentyűkkel) lehet az aktuális értékeket, amelyet szintén [ENTER]-rel kell nyugtázni. [PATT]: A generátor jelmintázata választható ki ebben a funkcióban. WORD: Periodikusan ismétlődő szómintázat állítható elő. A szavak, 8 vagy 6 bit hosszúságúak lehetnek. A mintázat a 0 és numerikus billentyűkkel adható meg, és [ENTER]-rel nyugtázható. PRBS: Álvéletlen jelsorozat generálható. Az álvéletlen szekvenciák hossza a [ ] [ ] [ ] [ ] billentyűkkel választható ki, majd az [ENTER]-rel nyugtázható. A lehetséges hosszúságok: l0 - bit 5 - bit 7 - bit - bit RICAR: A következő mintázatú jel generálható: N darab, majd azt követi N darab 000. Ez periodikusan ismétlődik. N értéke a numerikus billentyűzeten vihető ben (N=-től ig). EXT:

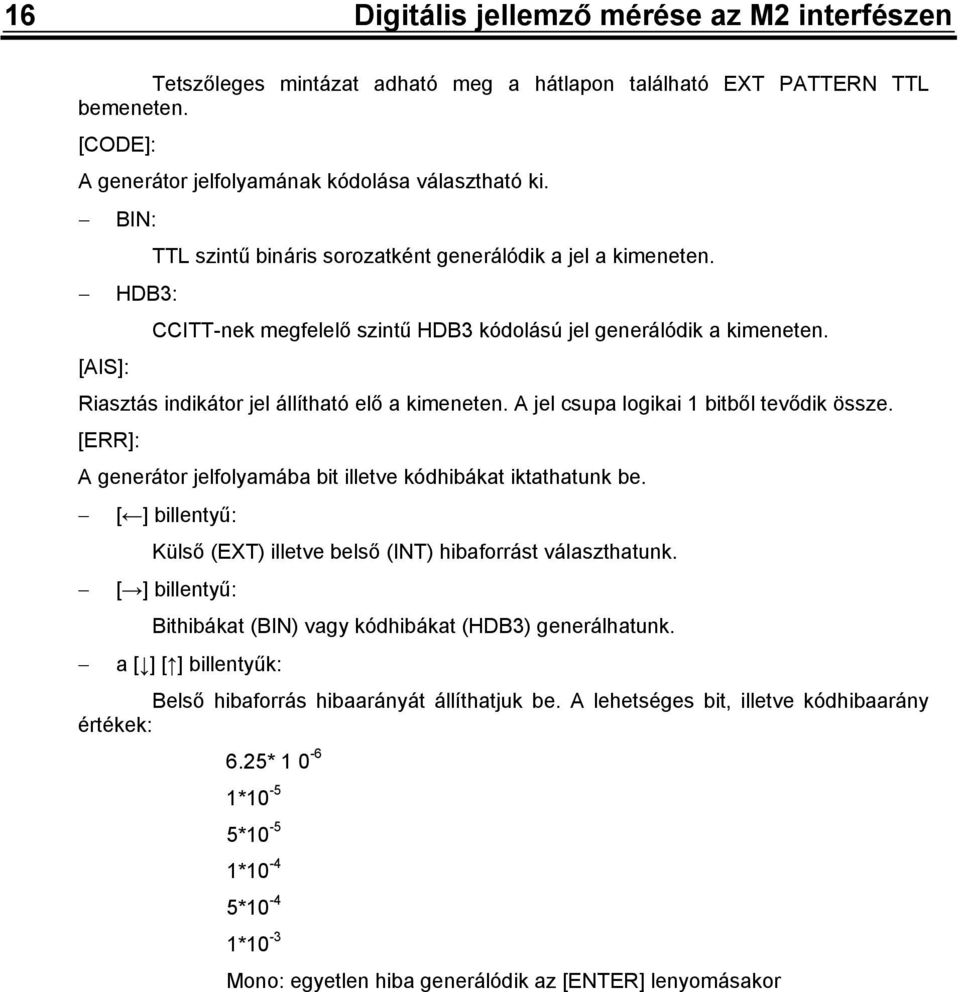

16 6 Digitális jellemző mérése az M interfészen Tetszőleges mintázat adható meg a hátlapon található EXT PATTERN TTL bemeneten. [CODE]: A generátor jelfolyamának kódolása választható ki. BIN: TTL szintű bináris sorozatként generálódik a jel a kimeneten. HDB: CCITT-nek megfelelő szintű HDB kódolású jel generálódik a kimeneten. [AIS]: Riasztás indikátor jel állítható elő a kimeneten. A jel csupa logikai bitből tevődik össze. [ERR]: A generátor jelfolyamába bit illetve kódhibákat iktathatunk be. [ ] billentyű: Külső (EXT) illetve belső (INT) hibaforrást választhatunk. [ ] billentyű: Bithibákat (BIN) vagy kódhibákat (HDB) generálhatunk. a [ ] [ ] billentyűk: Belső hibaforrás hibaarányát állíthatjuk be. A lehetséges bit, illetve kódhibaarány értékek: 6.5* 0-6 *0-5 5*0-5 *0-5*0 - *0 - Mono: egyetlen hiba generálódik az [ENTER] lenyomásakor

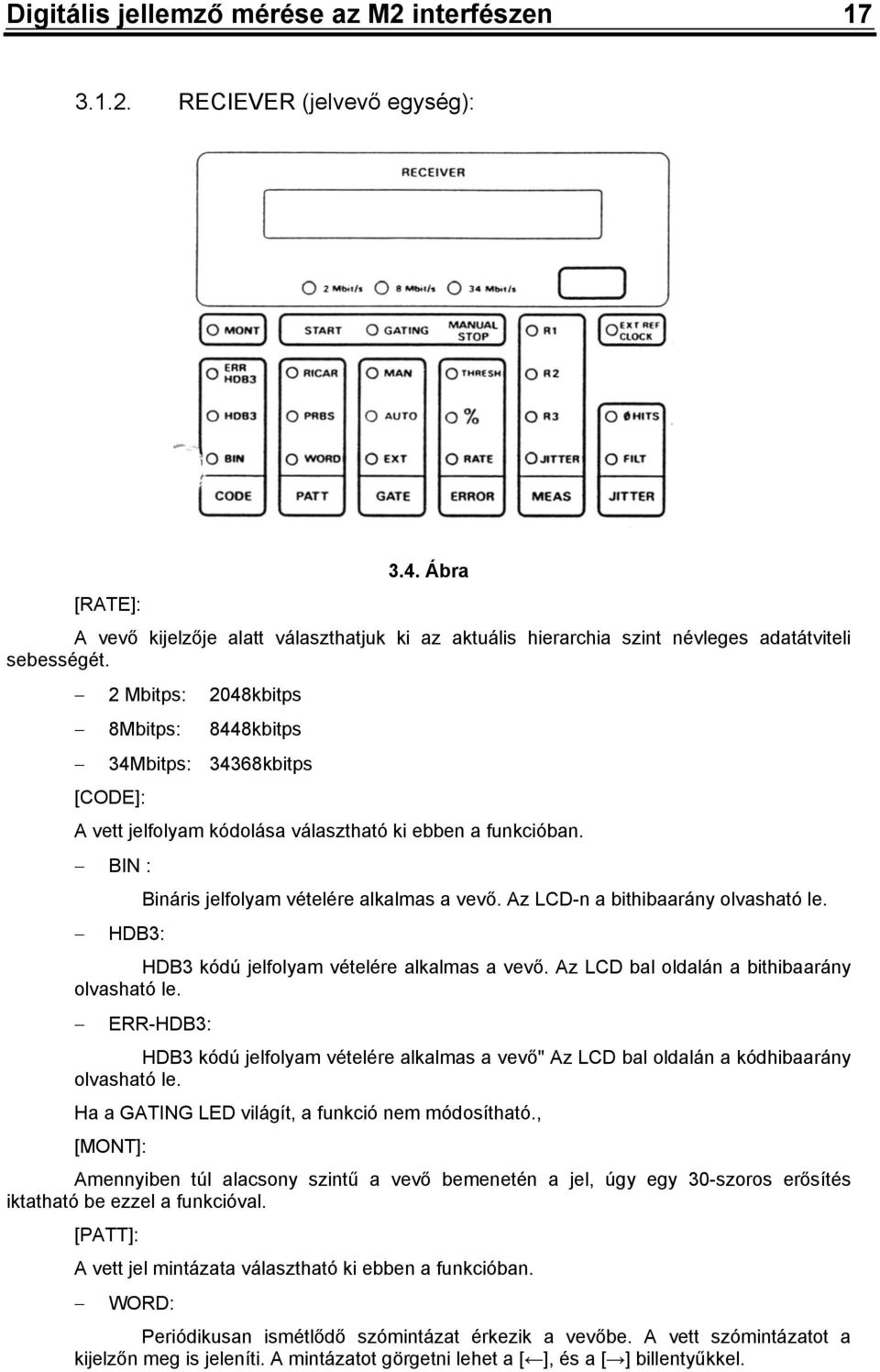

17 Digitális jellemző mérése az M interfészen 7... RECIEVER (jelvevő egység):.. Ábra [RATE]: A vevő kijelzője alatt választhatjuk ki az aktuális hierarchia szint névleges adatátviteli sebességét. Mbitps: 08kbitps 8Mbitps: 88kbitps Mbitps: 68kbitps [CODE]: A vett jelfolyam kódolása választható ki ebben a funkcióban. BIN : Bináris jelfolyam vételére alkalmas a vevő. Az LCD-n a bithibaarány olvasható le. HDB: HDB kódú jelfolyam vételére alkalmas a vevő. Az LCD bal oldalán a bithibaarány olvasható le. ERR-HDB: HDB kódú jelfolyam vételére alkalmas a vevő" Az LCD bal oldalán a kódhibaarány olvasható le. Ha a GATING LED világít, a funkció nem módosítható., [MONT]: Amennyiben túl alacsony szintű a vevő bemenetén a jel, úgy egy 0-szoros erősítés iktatható be ezzel a funkcióval. [PATT]: A vett jel mintázata választható ki ebben a funkcióban. WORD: Periódikusan ismétlődő szómintázat érkezik a vevőbe. A vett szómintázatot a kijelzőn meg is jeleníti. A mintázatot görgetni lehet a [ ], és a [ ] billentyűkkel.

18 8 Digitális jellemző mérése az M interfészen [ ] PRBS: Álvéletlen jelsorozat vételére alkalmas a vevő. Az álvéletlen szekvenciák hossza a [ ] [ ] [ ] billentyűkkel választható ki, majd az [ENTER]-rel nyugtázható. A lehetséges hosszúságok 0 - bit 5 - bit 7 - bit - bit Q RICAR: RICAR pattern vételére alkalmas a vevő. [GATE]: EXT: A hátlapon található EXT GATE bemenetre adott jellel aktiválható a start és a stop funkció. AUTO: Előre beprogramozható dátum szerint a start funkció kezdete. MAN : A start és a stop funkció manuálisan a [START] és a [MANUAL STOP] billentyűkkel kezdeményezhető. A start és a stop csak bizonyos méréseknél szükséges. Ha a GATING LED világít, a funkció nem módosítható. [ERROR]: Ebben a funkcióban választhatók ki a hibaarány vagy a minőségi paraméterek mérése, valamint a mérés környezeti paraméterei. RATE: A [ ], és a [ ] billentyűkkel választható ki a mérési mód (amennyiben a [START] nincsen aktiválva): AUTO RATE: Az analizátor automatikusan választja meg a vizsgálandó bitek számát, amelyből a hibaarányt kalkulálja. Ez a mérést nagymértékben gyorsíthatja. FIX RATE: (Fix) A hibaarányméréshez fix számú bitet vizsgál meg a műszer. MONITOR MODE: (Mon) A [START]-tól számított legrosszabb hibaarány kerül kijelzésre. Az LCD bal oldalán a jelzés értelmezése: ε: Hibák érkeznek <: Nincs hiba >: Hibaarány > 0 - A jelzéseket követően olvashatjuk le a bit, jlletve kódhibaarányt a [CODE] funkciónál beállítottaknak megfelelően, vagy a minőségi paraméterek értékét. A hibaarányok automatikusan kalkulálódnak, a [START] [STOP] funkciók nélkül. A hibaaránymérésnél előforduló üzenetek: Calculating: A hibaarány számítás alatt Search: Szinkronkeresés folyik

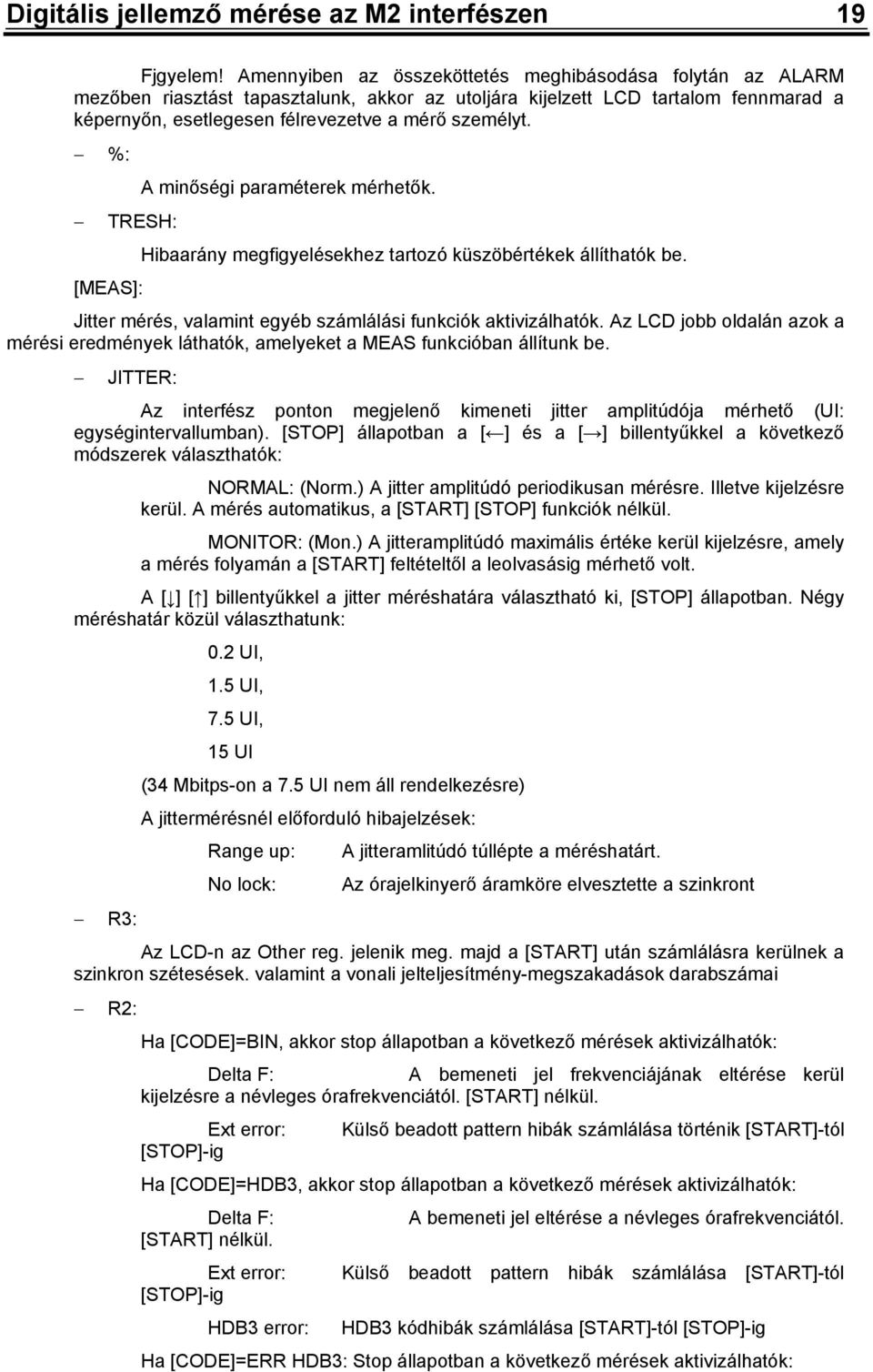

19 Digitális jellemző mérése az M interfészen 9 Fjgyelem! Amennyiben az összeköttetés meghibásodása folytán az ALARM mezőben riasztást tapasztalunk, akkor az utoljára kijelzett LCD tartalom fennmarad a képernyőn, esetlegesen félrevezetve a mérő személyt. %: A minőségi paraméterek mérhetők. TRESH: Hibaarány megfigyelésekhez tartozó küszöbértékek állíthatók be. [MEAS]: Jitter mérés, valamint egyéb számlálási funkciók aktivizálhatók. Az LCD jobb oldalán azok a mérési eredmények láthatók, amelyeket a MEAS funkcióban állítunk be. JITTER: Az interfész ponton megjelenő kimeneti jitter amplitúdója mérhető (UI: egységintervallumban). [STOP] állapotban a [ ] és a [ ] billentyűkkel a következő módszerek választhatók: NORMAL: (Norm.) A jitter amplitúdó periodikusan mérésre. Illetve kijelzésre kerül. A mérés automatikus, a [START] [STOP] funkciók nélkül. MONITOR: (Mon.) A jitteramplitúdó maximális értéke kerül kijelzésre, amely a mérés folyamán a [START] feltételtől a leolvasásig mérhető volt. A [ ] [ ] billentyűkkel a jitter méréshatára választható ki, [STOP] állapotban. Négy méréshatár közül választhatunk: 0. UI,.5 UI, 7.5 UI, 5 UI ( Mbitps-on a 7.5 UI nem áll rendelkezésre) A jittermérésnél előforduló hibajelzések: Range up: A jitteramlitúdó túllépte a méréshatárt. No lock: Az órajelkinyerő áramköre elvesztette a szinkront R: Az LCD-n az Other reg. jelenik meg. majd a [START] után számlálásra kerülnek a szinkron szétesések. valamint a vonali jelteljesítmény-megszakadások darabszámai R: Ha [CODE]=BIN, akkor stop állapotban a következő mérések aktivizálhatók: Delta F: A bemeneti jel frekvenciájának eltérése kerül kijelzésre a névleges órafrekvenciától. [START] nélkül. Ext error: Külső beadott pattern hibák számlálása történik [START]-tól [STOP]-ig Ha [CODE]=HDB, akkor stop állapotban a következő mérések aktivizálhatók: Delta F: A bemeneti jel eltérése a névleges órafrekvenciától. [START] nélkül. Ext error: Külső beadott pattern hibák számlálása [START]-tól [STOP]-ig HDB error: HDB kódhibák számlálása [START]-tól [STOP]-ig Ha [CODE]=ERR HDB: Stop állapotban a következő mérések aktivizálhatók:

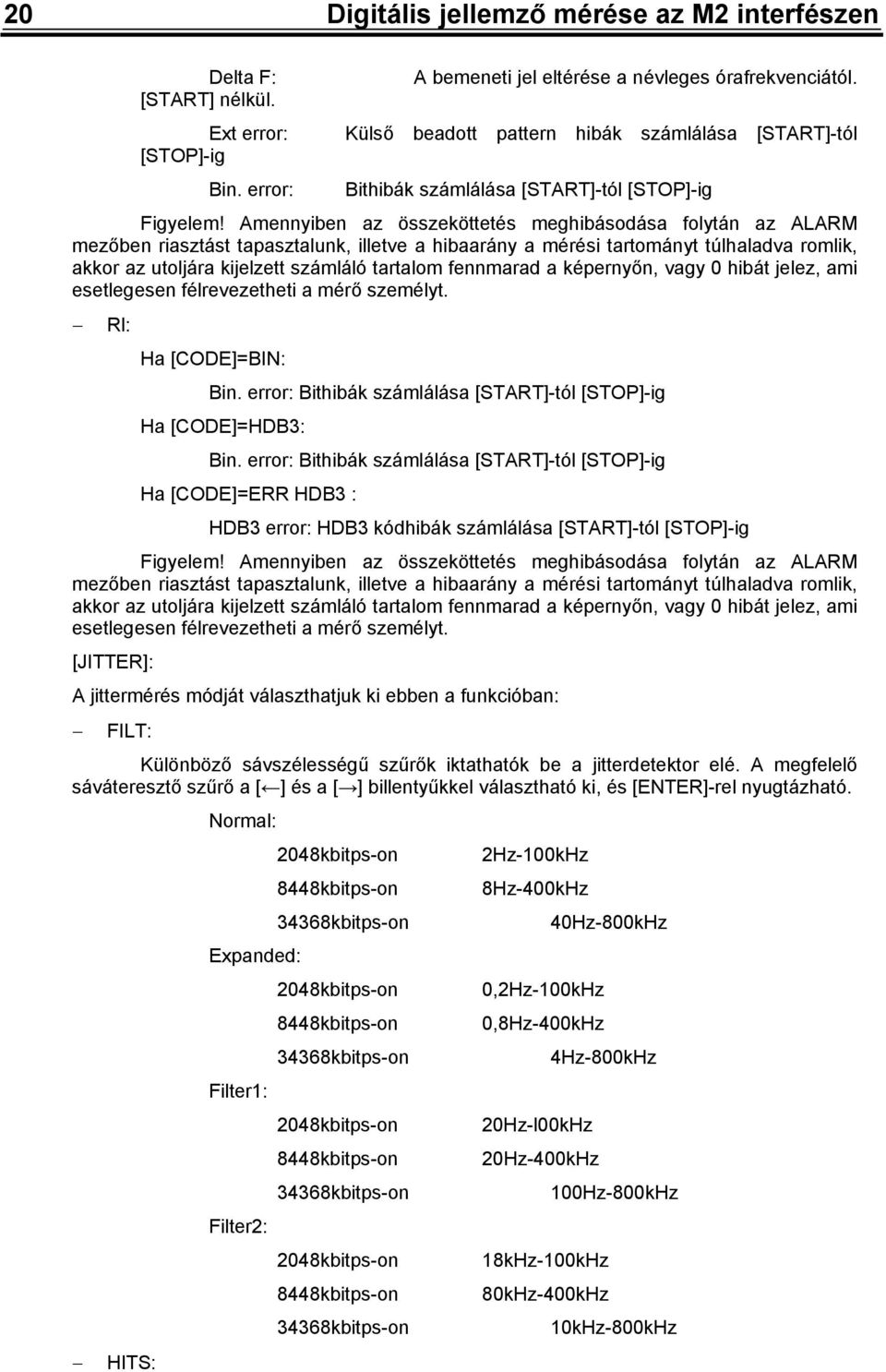

20 0 Digitális jellemző mérése az M interfészen Delta F: A bemeneti jel eltérése a névleges órafrekvenciától. [START] nélkül. Ext error: Külső beadott pattern hibák számlálása [START]-tól [STOP]-ig Bin. error: Bithibák számlálása [START]-tól [STOP]-ig Figyelem! Amennyiben az összeköttetés meghibásodása folytán az ALARM mezőben riasztást tapasztalunk, illetve a hibaarány a mérési tartományt túlhaladva romlik, akkor az utoljára kijelzett számláló tartalom fennmarad a képernyőn, vagy 0 hibát jelez, ami esetlegesen félrevezetheti a mérő személyt. Rl: Ha [CODE]=BIN: Bin. error: Bithibák számlálása [START]-tól [STOP]-ig Ha [CODE]=HDB: Bin. error: Bithibák számlálása [START]-tól [STOP]-ig Ha [CODE]=ERR HDB : HDB error: HDB kódhibák számlálása [START]-tól [STOP]-ig Figyelem! Amennyiben az összeköttetés meghibásodása folytán az ALARM mezőben riasztást tapasztalunk, illetve a hibaarány a mérési tartományt túlhaladva romlik, akkor az utoljára kijelzett számláló tartalom fennmarad a képernyőn, vagy 0 hibát jelez, ami esetlegesen félrevezetheti a mérő személyt. [JITTER]: A jittermérés módját választhatjuk ki ebben a funkcióban: FILT: Különböző sávszélességű szűrők iktathatók be a jitterdetektor elé. A megfelelő sáváteresztő szűrő a [ ] és a [ ] billentyűkkel választható ki, és [ENTER]-rel nyugtázható. Normal: 08kbitps-on Hz-00kHz 88kbitps-on 8Hz-00kHz 68kbitps-on 0Hz-800kHz Expanded: 08kbitps-on 0,Hz-00kHz 88kbitps-on 0,8Hz-00kHz 68kbitps-on Hz-800kHz Filter: 08kbitps-on 0Hz-l00kHz 88kbitps-on 0Hz-00kHz 68kbitps-on 00Hz-800kHz Filter: 08kbitps-on 8kHz-00kHz 88kbitps-on 80kHz-00kHz 68kbitps-on 0kHz-800kHz HITS:

21 Digitális jellemző mérése az M interfészen Jitter mérési küszöbszintek definiálhatók, amelynek túllépésekor logikai magas jelszintet ad ki az analizátor a hátlapon található PHASE HITS kimenetén. [START]: Azon méréseknél, amely időkorlátok között végezhetők, a start indítja a mérést. [MANUAL STOP]: A starttal indított mérések leállítását teszi lehetővé, amennyiben a kézi kapuzási mód van beállítva. [ALARM]: Ebben a mezőben a vevő riasztásai jelennek meg: AIS: Amennyiben 5 darab impulzus érkezik a vevőbe folytonosan, úgy AIS riasztást kapunk. Ez a folytonos impulzus sorozat AMI kódban a CCITT által meghatározott riasztási jel, melyet a PCM multiplexerek állítanak elő, ha a vett jele kiértékelhetetlen. CLOCK: A vevő a vett jelből nem képes az órajelet kinyerni. SIG: A vevőre nem érkezik jel, illetve a vett jel nem felel meg a vevőben beállított üzemmódnak.

22 Digitális jellemző mérése az M interfészen... CONNECTORS (előlapi csatlakozók).5. Ábra GEN: REF CLOCK: 75 Ohm-os kimenet a generátor referencia órajele számára JITTERED CLOCK: 75 Ohm-os kimenet a generátor jitterelt órajele számára. SIGNAL Mbitps: 0 Ohm-os szimmetrikus jelkimenet a ( Mbitps-os interfész pont) SIGNAL -8- Mbit/s: 75 Ohm-os aszimmetrikus jelkimenet (, 8, Mbitps-os interfészpont) REC JITTER: 600 Ohm-os kimenet a vevőben detektált jitterfüggvény számára JITTERED CLOCK: 75 Ohm-os jitterelt órajel bemenet a külsö szinkronizá]ású vevö számára. SIGNAL Mbitps: 0 Ohm-os szimmetrikus jelbemenet a ( Mbitps-os interfész pont) SIGNAL -8- Mbitps: 75 Ohm-os aszimmetrikus jelbemenet (, 8, Mbitps-os interfészpont)

23 Digitális jellemző mérése az M interfészen.. W &G szintadó-szintvevő mérőrendszer.6. Ábra

24 Digitális jellemző mérése az M interfészen... PS-9 szintadó.7. Ábra... Kalibráció A generátor feszültségszintben (db) és feszültségszintben (dbm) is kalibrálható. Az aktuális kalibráció a szintkijelzőn meg is jelenik. Feszültségszint generálása (db): MEM, 9900, RCL, MEM billentyűszekvencia Teljesítményszint generálása (dbm): MEM, 990, RCL, MEM billentyű-szekvencia... Kijelzők: A: Digitális megjelenítő a kimeneti szint számára B: Digitális megjelenítő a frekvenciaértékek számára... Kezelőszervek:. [BLANK] A generátor kimeneti jele lekapcsolható. 5. Kimeneti szint beállítása 0dB lépésekben. 6. Kimeneti szint beállítása ldb lépésekben. 7. Kimeneti szint beállítása 0.ldB épésekben. 8. [dbm] A kimeneti abszolút feszültség (db) vagy teljesítményszint (dbm) kerül kijelzésre, a kalibrációtól függően. 9. A billentyűzet által bevihető adat típusa választható ki: [LEVEL] Szint. [MEM] Memória. [FREQ] Frekvencia. 0. [EXT] A generátor frekvenciája a szintvevőhöz hangolódik automatikusan. A generátor frekvenciabeállító szervei funkciójukat vesztik.

25 Digitális jellemző mérése az M interfészen 5. A frekvencia kijelzőn megjelenő érték választható ki: [f] Jelfrekvencia a kimeneten, [F STEP ] A step funkciókhoz adható meg a frekvencia-lépés nagysága. [f START ] A sweep funkciókhoz a kezdő frekvenciaérték adható meg. [f STOP ] A sweep és a step funkciókhoz a végső frekvenciaérték adható meg. [f CENT ] A sweep funkcióknál a fstarrfstop tartomány középfrekvenciája adható meg. [Δf] a fs TART -f STOP frekvenciák különbsége adható meg.. [LOCAL] Helyi vezérlés átvétele IEC65 vezérlés közben.. [AUTO BLANK] Automatikus kimeneti jellekapcsolás történik, amikor frekvenciaváltozás történik, step módban.. [dbm0] A relatív nullponti abszolút szint nagysága állítható be (db0, dbm0). 5. [dbr] A relatív szint nagysága állítható be (dbr). 6. Numerikus billentyűzet a manuális szint és frekvenciaértékek megadása számára Kimeneti csatlakozó és impedancia választó. 9. [ ] [ ] Manuális frekvencialéptetés az f STEP funkciónál megadott lépésközze. 0. Folyamatos kézi frekvencia-beállítás lehetséges MAN üzem esetén.. Sweep funkcióknál a frekvenciatartomány átseprésének időtartama, step funkciókban pedig a lépések közti időtartamok állíthatók be.. [UNBAL] Koaxiális, aszimmetrikus kimeneti pont. Frekvenciatartomány: 80Hz-5MHz. Impedancia: 75Ω.. [BAL I] Szimmetrikus kimeneti pont. Frekvenciatartomány: 60kHz-MHz. Impedanciák: Ω, 50Ω.. [BAL II] Szimmetrikus kimeneti pont. Frekvenciatartomány: 80Hz-60kHz. Impedanciák: 50Ω, 0Ω, 600Ω, 0Ω.. [MAN] Kézi folytonos frekvencia hangolást tesz lehetővé. Durva felbontásban (CORSE) 00Hz-es lépésenként, finom felbontásban (FINE) Hz-es lépésenként.. Hálózati kapcsoló. 5. Földelő csatlakozó. 6. [SWEEP] Periodikus, vagy egyszeri frekvenciaátfutást eredményez a f START f STOP határok között. 7. [STEP] Automatikus frekvencialéptetést eredményez felfelé, f STEP lépésenként.

26 6 Digitális jellemző mérése az M interfészen... SPM-9 szintvevő.8. Ábra... Kalibráció: A mérőegység feszültségszintben (db) és feszültségszintben (dbm) is kalibrálható. Az aktuális kalibráció a szintkijelzőn meg is jelenik. Feszültségszint mérése (db): MEM, 9900, RCL, MEM billentyűszekvencia Teljesítményszint mérése (dbm): MEM, 990, RCL, MEM billentyűszekvencia... Kijelzők:. Digitális megjelenítő a mért szint számára 5. Analóg szintmérő műszer. Az aktuális skálát LED jelzi. 6. Jelindikátor. A mért eredmény az analóg műszerről olvasható le. 7. Digitális megjelenítő a frekvencia számára... Kezelőszervek:. [AUTO CAL] Automatikus kalibrációs mód.. [LOCAL] Helyi vezérlés átvétele IEC65 vezérlés közben.. A megjelenítendő mérési eredmény típusa állítható be. [ABS] A mért abszolút szint kerül kijelzésre. [REF] Egy önkényesen megválasztott referenciaszint kerül kijelzésre (db vagy dbm-ben). [ABS] és [REF] Együttes lenyomására a mért abszolút szint lesz a referenciaszint értéke.

27 Digitális jellemző mérése az M interfészen 7 [ABS-REF] Az abszolút szint és a referencia szint különbsége kerül kijelzésre. [dbm0] A relatív nullponti abszolút szint kerül kijelzésre. [dbr] A relatív szint kerül kijelzésre, illetve a numerikus billentyűzeten az értéke módosítható.. A szintkijelzés módja választható ki. [ANLG] Analóg megjelenítés. [DGTL] Digitális kijelzés. A megjelenítő egység analóg üzemmód mellett használható. 5. [AFC] Automatikus frekvenciakövetési mód, amennyiben a generátor nem szinkronozott. 6. [MEM] Memória funkciók aktiválása. 7. A frekvencia kijelzőn megjelenő érték választható ki: [f] A szelektivitási görbe középfrekvenciája. [F STEP ]A step funkciókhoz adható meg a frekvencia lépés nagysága. [f START ) A sweep funkciókhoz a kezdő frekvenciaérték adható meg. [f STOP ) A sweepés a step funkciókhoz a végső frekvenciaérték adható meg. [f CENT ] A sweep funkcióknál a (C;TART-fsTop tartomány középfrekvenciája adható meg. [Δf] Az f START -f STOP frekvenciák különbsége adható meg. 8. [AUTO SET] Analóg mérés esetén mérési tartomány alsó és felső határa a mért értékekhez automatikusan igazodik. 9. Analóg mérés esetén a mérési tartomány határai 5dB-es lépésekben eltolhatók, manuálisan, a tartomány nagyságát állandó értéken tartva. 0. A mérési tartomány nagysága választható ki, analóg üzemmódban. Ennek megfelelő műszerskálát LED jelzi.. [AVRG] Átlagoló iktatható a mérésbe.. Numerikus billentyűzet a frekvenciaértékek megadása számára... Folyamatos kézi frekvencia-beállítás lehetséges MAN üzem esetén. 5. Kimeneti csatlakozó és impedancia-választó. 6. Szelektív vevő sávszélességének kiválasztása. 7. Sweep funkcióknál a frekvenciatartomány átseprésének időtartama, step funkciókban pedig a lépések közti időtartamok állíthatók be [UNBAL] Koaxiális, aszimmetrikus bemeneti pont. Frekvenciatartomány: 50Hz-5MHz. Impedancia: 75Ω. 0. [BAL I] Szimmetrikus bemeneti pont. Frekvenciatartomány: 0kHz-MHz. Impedanciák: Ω, Ω, 50Ω, Ω.. [BAL II] Szimmetrikus bemeneti pont. Frekvenciatartomány: 50Hz-60kHz. Impedanciák: 50Ω., 00Ω, 600'Ω, 00'Ω.. Demodulált jel kihangosítása. E. [MAN] Kézi folytonos frekvencia hangolást tesz lehetővé. Durva felbontásban (CORSE) 00Hz-es lépésenként, finom felbontásban (FINE) Hz-es lépésenként. F. [ ] [ ] Ismeretlen frekvenciájújel keresése a teljes tartományban.

28 8 Digitális jellemző mérése az M interfészen G. [SWEEP] Periodikus, vagy egyszeri frekvenciaátfutást eredményez a f START -f STOP határok között. H. Hálózati kapcsoló. I. Földelő csatlakozó. J. K. [STEP] Automatikus frekvencialéptetést eredményez felfelé, (f STEP lépésenként (AUTO), illetve amikor a bemeneten a jelfolyam megszakad (TRACK), L. [ ] [ ] Manuális frekvencialéptetés az f STEP funkciónál megadott lépésközzel. A sweep funkcióknál figyelembe kell venni, hogy a mérés pontosságának megtartása végett a bemeneti szűrő tranzienseit ki kell küszöbölni. Ez úgy lehetséges ha a sávszűrőkhöz nem választunk tetszőleges sweep időt, hanem betartjuk az alábbiakat: Sávszélesség: 5Hz Δf/Δt < 0kHz/s Sávszélesség: 00Hz Δf/Δt < 00kHz/s Sávszélesség:. 7Hz Δf/Δt < lmhz/s Sávszélesség:.Hz Δf/Δt < lomhz/s

29 Digitális jellemző mérése az M interfészen 9... SG- kijelző egység.9. Ábra... Kalibráció: A kijelzőn a szintvevő által mért értékek jeleníthetők meg a frekvencia függvényében. A mért, és ábrázolt szint típusa a szintvevőn beállítottakkal egyezik meg.... Kijelzők:. Képernyő a függvény megjelenítésére... Kezelőszervek:. Képernyő fényerősségének beállítása.. A képernyő mellett elhelyezett B jelű szoftver billentyűk funkcióinak előhívása, és kikapcsolása. [FREQ SCAL] A frekvencia skála osztása. [GRAPH PLOT] Nyomtató jelenléte esetén a nyomtatás indítása. [RAST] A raszterháló kapcsolható ki, be. [TOL MASK] A programozott tolerancia maszk kapcsolható ki, be. [PRGM MASK] Egy újabb menüben a tolerancia maszk két görbéje programozható be. [RET] Visszatérés a funkcióból.. A megjelenítendő görbe választható ki. [A] Aktuális mérési eredmény látható. [A-B] Az aktuális és az eltárolt görbe különbsége kerül kijelzésre. [A&B] Az aktuális és az eltárolt görbe egyszerre kerül megjelenítésre. [B] Az eltárolt görbe kerül megjelenítésre.. Frekvencia kurzor mozgató.

30 0 Digitális jellemző mérése az M interfészen 5. [f CENT ]: A frekvencia kurzor értéke beíródik a szintvevő fcent rekeszébe. 6. [LOCAL] Helyi vezérlés átvétele IEC65 vezérlés közben. 7. [HOLD) A képernyőtartalom befagyasztása (A rekesz tartalma). 8. [MAX HOLD] Az előző mérési eredmények közül azon görbeszakaszok maradnak meg, amelyek az aktuális görbe felett haladnak. 9. [AVRG A] A mérésbe átlagoló iktatódik be. 0. [STORE A B) Az aktuális görbe eltárolódik a B rekeszbe.. Szintkurzor mozgató.. [REF.L] A szintkurzor értéke a szintvevő referenciaszint tárolójába íródik. B. Szoftver billentyűk a menü funkcióinak elérésére. C. Földelő csatlakozó. D. Hálózati kapcsoló.
