1 RENDSZERTECHNIKAI ELRENDEZÉS ELEKTRONIKUS ÉS INTELLIGENS KÁRTYÁT KISZOLGÁLÓ ESZKÖZÖK ADATÁTVITELI HÁLÓZATOKON KÖZPONTI SZERVER SZÁMÍTÓGÉPHEZ TÖRÉTÉNŐ ÖSSZEKÖTTETÉSÉRE A találmány tárgya rendszertechnikai elrendezés elektronikus és intelligens kártyát kiszolgáló eszközök adatátviteli hálózatokon központi szerver számítógéphez történő összeköttetésére, amely előnyösen alkalmazható bankokban, üzletekben, nagy áruházakban, kereskedelmi egységekben, benzinkutaknál, pénzváltó helyeknél, továbbá minden olyan helyen, ahol készpénz helyett elektronikus és intelligens kártyával történik a fizetés, illetve ahol a vásárlás során pontgyűjtésre van lehetőség. Mint ismeretes, ma már egyre inkább elterjedőben van a készpénzfizetés helyett az elektronikus és intelligens kártyával történő fizetés, mert ez egyrészt kényelmesebb, másrészt kíméli a készpénz forgalmat. Ez a fizetési mód az ún. POS (Point-Of-Sale) terminálok segítségével történik. A POS terminál olyan eszköz, amely mágneskártya, CHIP kártya olvasására szolgál és a beolvasott adatokat (pl. a kártya tizenhat jegyű száma) a központi számítógép felé továbbítja és fogadja az onnan érkező adatokat. Ezen kívül a végrehajtott művelet dokumentálásának igazolására hordozóra bizonylatot is készít. POS terminálok kommunikációjára jelenleg több megoldás ismeretes. Korábban az 1200 bps sebességű POS terminálokat RS 232, típusú soros porton keresztül kapcsolták össze adott helyszín kommunikációs központjához. ennek az ismert megoldásnak az a hiányossága, hogy a kábelezés távolsága legfeljebb csak 100 m lehetett.

2 2 Olyan megoldás is ismeretes, amikor a POS terminálokat APS eszközökkel integrálják, amelyek az X.25 csomagkapcsolt hálózat felé koncentrálják az adatforgalmat. A POS szolgáltatás helyén kialakított kommunikációs központ, vagy a közeli bankfiókkal és azon keresztül a bankközponttal, vagy közvetlenül a bankközponttal tartja a kapcsolatot, amely rádiós, VSAT, bérelt vagy kapcsolt modemes lehet. A bankközponthoz X.25 Node, vagy HDT egység (VSAT) berendezéseken keresztül jutnak be az adatok, ahol azok egy TANDEM központi számítógépben kerülnek feldolgozásra, a tranzakciót pedig az X.25 hálózatra kötött hoszt számítógépek bonyolítják. Ezen túlmenően végeztek kísérleteket TCP-X.25 POS Gateway alkalmazásával a POS terminálok TCP/IP felületen történő kommunikációjának létrehozására, azonban ezek nem jártak sikerrel, mert a TCP/IP kapcsolat csak lokálisan valósult meg és az X.25 adatátviteli hálózat alkalmazása még mindig elengedhetetlen volt. Összefoglalólag megállapítható, hogy az ismert megoldások hiányosságai a következők: - a kommunikáció lassú, az emberi tűrőképesség alatti, - az X.25 adatátviteli rendszer elavult, aminek a használata igen költséges, - az adatokat több berendezésen keresztül kell átfuttatni, ezért a meghibásodás valószínűsége viszonylag nagy, - heterogén berendezések használata szükséges, ami az üzemeltetőktől nagyobb szakértelmet igényel, - a berendezések drágák, és a szükséges módosítások, bővítések az üzemeltetők számára csak jelentős többletköltség-ráfordítással végezhetők el. A találmány célul tűzte ki az ismert megoldások hiányosságainak megszűntetését és olyan rendszertechnikai elrendezés létrehozását, amelynek segítségével a POS terminálok és a központi számítógép között közvetlen TCP/IP kommunikációs adatkapcsolat a POS terminálok tranzakciós sebességének jelentős növelésével, gyorsabb felprogramozásával, illetve a program aktualizálásával, a világ bármely részéről történő elérhetőségének biztosításával, a rendelkezésre állás idejének növekedésével, biztonságos üzemeltetésével, továbbá a rendszertechnikai elrendezés nagy megbízhatóságú és kevesebb teljesítményfelvételű üzemeltetésével, könnyű bővíthetőség biztosításával kevesebb személyzet alkalmazásával, gazdaságosabb előállításával és üzemeltetésével valósítható meg.

3 3 A találmány szerinti megoldás azon a felismerésen alapul, hogy ha olyan rendszertechnikai elrendezést hozunk létre, amelynek működtető, változtatható programmal rendelkező, legalább egy elektronikus kártyakezelő eszköze és központi szerver számítógépe van, a soros portot tartalmazó elektronikus kártyakezelő eszköz soros interfészen keresztül, önmagában ismert, önálló IP címmel, működtető, változtatható, programmal rendelkező, ezáltal speciális adatkapcsolatok, protokollok lekezelésére alkalmas berendezés szerverhez, a berendezés szerver pedig hálózati összeköttetésen keresztül szintén működtető, változtatható programmal rendelkező, IP vagy TCP/IP protokollt támogató központi szerver számítógéphez van csatlakoztatva, továbbá az elektronikus kártyakezelő eszköz és a berendezés szerver között a soros interfészen keresztül, valamint a berendezés szerver és a központi szerver számítógép között a hálózati összeköttetésen keresztül kommunikációs adatkapcsolat-kezelő program van működtetve, akkor az ily módon előállított, elektronikus és intelligens kártyát kiszolgáló eszközök adatátviteli hálózatokon központi szerver számítógéphez történő összeköttetésére szolgáló rendszertechnikai elrendezés célkitűzéseit megvalósítja. A találmány tárgya tehát rendszertechnikai elrendezés elektronikus és intelligens kártyát kiszolgáló eszközök adatátviteli hálózatokon központi szerver számítógéphez történő összeköttetésére, amelynek működtető, változtatható programmal rendelkező legalább egy elektronikus kártyakezelő eszköze és központi szerver számítógépe van. A rendszertechnikai elrendezésre jellemző, hogy az elektronikus kártyakezelő eszköz soros interfészen keresztül, önmagában ismert önálló IP címmel, változtatható, működtető programmal rendelkező, ezáltal speciális adatkapcsolatok, protokollok lekezelésére alkalmas berendezés szerverhez, a berendezés szerver hálózati összeköttetésen keresztül szintén működtető, változtatható programmal rendelkező, IP vagy TCP/IP protokollt támogató központi szerver számítógéphez van csatlakoztatva, továbbá az elektronikus kártyakezelő eszköz és a berendezés szerver között a soros interfészen keresztül, valamint a berendezés szerver és központi szerver számítógép között a hálózati összeköttetésen keresztül kommunikációs adatkapcsolat-kezelő program van működtetve.

4 4 A találmány szerinti rendszertechnikai elrendezésnek egy előnyös kiviteli példában n-számú elektronikus kártyakezelő eszköze van, amelyek előnyösen POS terminálok és amelyek RS 232, vagy RS 422, vagy RS 485 típusú soros interfészeken keresztül kapcsolódnak az n-számú megfelelő berendezés szerverhez. Az n-számú berendezés szerver közvetlen összefűzésére n darab rövid, előnyösen 1-30 m közötti, Ethernet kábellel megvalósított hálózati összeköttetésen keresztül, előnyösen Ethernet n portos switch kapcsolódik, az n portos switch pedig egyetlen hálózati összeköttetésen előnyösen Ethernet kábelen keresztül a központi szerver számítógéphez van csatlakoztatva. A találmány szerinti rendszertechnikai elrendezés egy másik előnyös kiviteli példájában az n-számú berendezés szerver közvetett összefűzésére az n-számú berendezés szerver n darab, előnyösen Ethernet kábellel megvalósított, lokális hálózati összeköttetésen keresztül a központi szerver számítógépbe integrált, előnyösen Ethernet n portos switchre van csatlakoztatva. A találmány szerinti rendszertechnikai elrendezés egy harmadik előnyös kiviteli példájában az n-számú elektronikus kártyakezelő eszköz n darab soros interfészen keresztül egy központi helyen kialakított rackhez van csatlakoztatva, melyben n- számú beépíthető, belső kártyás kivitelű berendezés szerver és azokhoz n darab rövid, előnyösen 1 m hosszú Ethernet kábellel megvalósított lokális hálózati összeköttetéssel előnyösen Ethernet n portos switch, az Ethernet n portos switch pedig központi szerver számítógéphez van csatlakoztatva. A találmány szerinti rendszertechnikai elrendezés egy negyedik előnyös kiviteli példájában több elektronikus kártyakezelő eszköz egy berendezés szerveren keresztül történő integrációjára az n-számú előnyösen 32 db POS terminállal megvalósított elektronikus kártyakezelő eszközök párhuzamosított kábelvezetéssel, master/slave kapcsolatot lekezelni képes n darab soros interfészen keresztül a berendezés szerverhez vannak csatlakoztatva, a berendezés szerver pedig előnyösen egyetlen Ethernet kábellel megvalósított lokális hálózati összeköttetésen keresztül a központi szerver számítógéphez van csatlakoztatva.

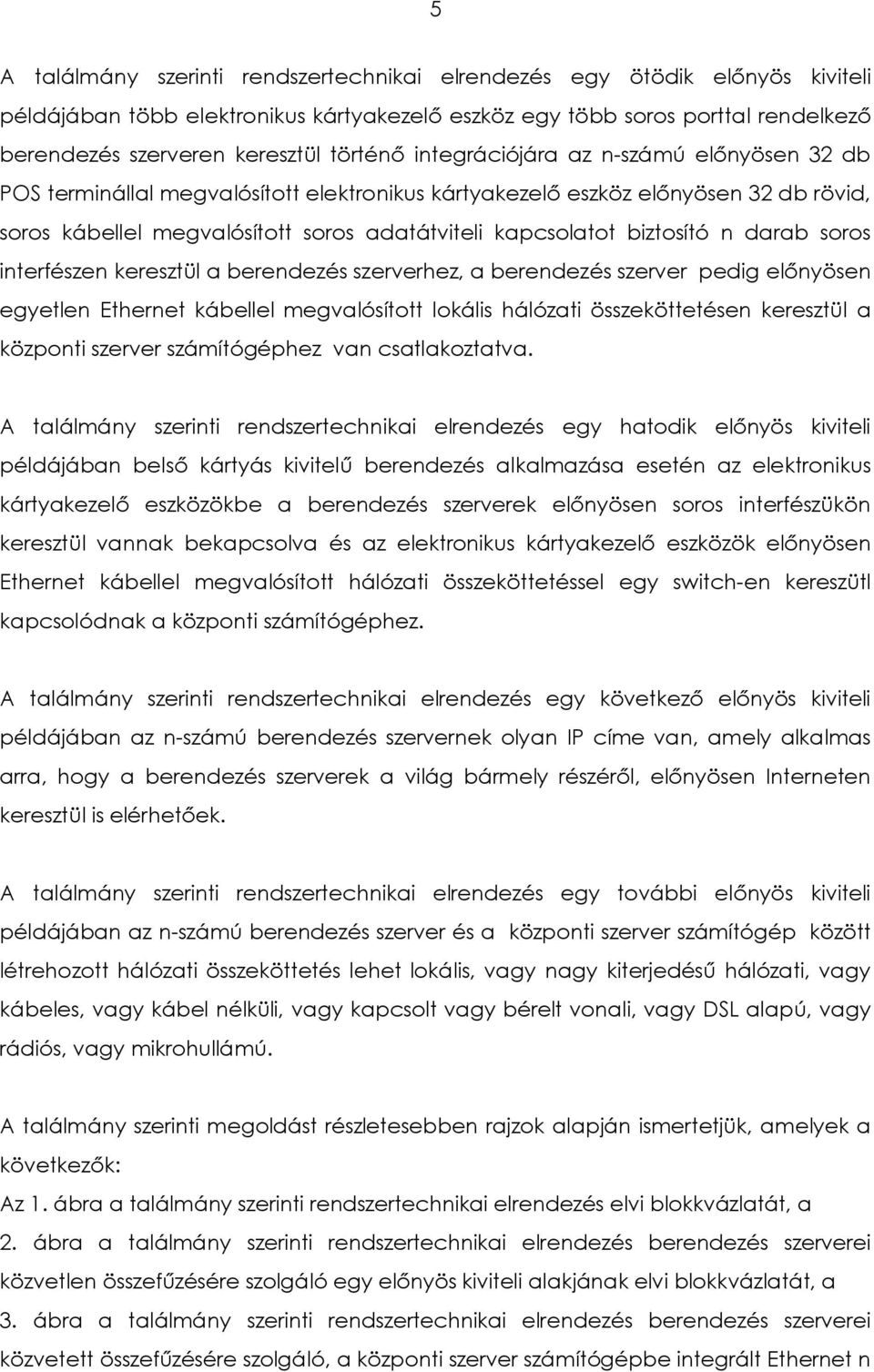

5 5 A találmány szerinti rendszertechnikai elrendezés egy ötödik előnyös kiviteli példájában több elektronikus kártyakezelő eszköz egy több soros porttal rendelkező berendezés szerveren keresztül történő integrációjára az n-számú előnyösen 32 db POS terminállal megvalósított elektronikus kártyakezelő eszköz előnyösen 32 db rövid, soros kábellel megvalósított soros adatátviteli kapcsolatot biztosító n darab soros interfészen keresztül a berendezés szerverhez, a berendezés szerver pedig előnyösen egyetlen Ethernet kábellel megvalósított lokális hálózati összeköttetésen keresztül a központi szerver számítógéphez van csatlakoztatva. A találmány szerinti rendszertechnikai elrendezés egy hatodik előnyös kiviteli példájában belső kártyás kivitelű berendezés alkalmazása esetén az elektronikus kártyakezelő eszközökbe a berendezés szerverek előnyösen soros interfészükön keresztül vannak bekapcsolva és az elektronikus kártyakezelő eszközök előnyösen Ethernet kábellel megvalósított hálózati összeköttetéssel egy switch-en kereszütl kapcsolódnak a központi számítógéphez. A találmány szerinti rendszertechnikai elrendezés egy következő előnyös kiviteli példájában az n-számú berendezés szervernek olyan IP címe van, amely alkalmas arra, hogy a berendezés szerverek a világ bármely részéről, előnyösen Interneten keresztül is elérhetőek. A találmány szerinti rendszertechnikai elrendezés egy további előnyös kiviteli példájában az n-számú berendezés szerver és a központi szerver számítógép között létrehozott hálózati összeköttetés lehet lokális, vagy nagy kiterjedésű hálózati, vagy kábeles, vagy kábel nélküli, vagy kapcsolt vagy bérelt vonali, vagy DSL alapú, vagy rádiós, vagy mikrohullámú. A találmány szerinti megoldást részletesebben rajzok alapján ismertetjük, amelyek a következők: Az 1. ábra a találmány szerinti rendszertechnikai elrendezés elvi blokkvázlatát, a 2. ábra a találmány szerinti rendszertechnikai elrendezés berendezés szerverei közvetlen összefűzésére szolgáló egy előnyös kiviteli alakjának elvi blokkvázlatát, a 3. ábra a találmány szerinti rendszertechnikai elrendezés berendezés szerverei közvetett összefűzésére szolgáló, a központi szerver számítógépbe integrált Ethernet n

6 6 portos swich-csel megvalósított, egy másik előnyös kiviteli alakjának elvi blokkvázlatát, a 4. ábra a találmány szerinti rendszertechnikai elrendezés berendezés szervereinek közvetett összefűzésére szolgáló, rack kivitellel megvalósított, egy harmadik előnyös kiviteli alakjának elvi blokkvázlatát, az 5. ábra a találmány szerinti rendszertechnikai elrendezés több elektronikus kártyakezelő eszköz egy berendezés szerverrel megvalósított integrációja egy negyedik előnyös kiviteli alakjának elvi blokkvázlatát, a 6. ábra találmány szerinti rendszertechnikai elrendezés több elektronikus kártyakezelő eszköz egy több soros porttal rendelkező berendezés szerverrel megvalósított integrációja egy ötödik előnyös kiviteli alakjának elvi blokkvázlatát, a 7. ábra a találmány szerinti rendszertechnikai elrendezés több belső kártyás kivitelű berendezés szerver elektronikus kártyakezelő eszközben történő alkalmazásának elvi blokkvázlatát ábrázolja. Az 1. ábrán találmány szerinti rendszertechnikai elrendezés elvi blokkvázlata látható, amelynek működtető, legalább egy K1 elektronikus kártyakezelő eszköze és SZ változtatható programmal rendelkező központi szerver számítógépe van. A K1 elektronikus kártyakezelő eszköz S soros interfészen keresztül, önmagában ismert működtető, változtatható programmal rendelkező B1 berendezés szerverhez, a B1 berendezés szerver pedig H hálózati összeköttetésen keresztül az SZ központi szerver számítógéphez van csatlakoztatva, továbbá a K1 elektronikus kártyakezelő eszköz és a B1 berendezés szerver között az S soros interfészen keresztül, valamint a B1 berendezés szerver és az SZ központi szerver számítógép között a H hálózati összeköttetésen keresztül kommunikációs adatkapcsolat-kezelő program van működtetve. A 2. ábra a találmány szerinti rendszertechnikai elrendezés n-számú B1, B2,, Bn berendezés szerverei közvetlen összefűzésére szolgáló egy előnyös kiviteli alakjának elvi blokkvázlatát ábrázolja. Az n-számú K1, K2,, Kn elektronikus kártyakezelő eszköz előnyösen POS terminál, amelyek n-számú RS 232, vagy RS 422, vagy RS 485 típusú S1, S2,, Sn soros interfészen keresztül kapcsolódnak az n-számú megfelelő B1, B2,, Bn berendezés szerverhez. Az n-számú B1, B2,, Bn berendezés szerver közvetlen összefűzésére n

7 7 darab rövid, előnyösen 1-30 m közötti, Ethernet kábelek megvalósított, H1, H2, Hn hálózati összeköttetésen keresztül előnyösen Ethernet n portos SW switch kapcsolódik. Az n portos SW switch pedig egyetlen H hálózati összeköttetésen, előnyösen Ethernet kábelen keresztül az SZ központi szerver számítógéphez van csatlakoztatva. Az n-számú B1, B2,, Bn berendezés szerver ily módon történő közvetlen összefűzésének az az előnye, hogy nagy mértékben tudjuk csökkenteni a felhasználható kábelek mennyiségét, mivel nem n-szer kell a kábeleket az SZ központi szerver számítógéphez elvezetni, csak egyszer. A 3. ábra a találmány szerinti rendszertechnikai elrendezés n-számú B1, B2,.., Bn berendezés szerverei közvetett összefűzésére szolgáló, az SZ központi szerver számítógépbe integrált Ethernet n portos SW switch-csel megvalósított, egy másik előnyös kiviteli alakjának elvi blokkvázlata látható. Az n-számú B1, B2,, Bn berendezés szerver n darab, előnyösen Ethernet kábellel megvalósított n-számú lokális H1, H2,, Hn hálózati összeköttetésen keresztül az SZ központi szerver számítógépbe integrált előnyösen Ethernet n portos SW switchre van csatlakoztatva. Ennél az előnyös kiviteli alaknál az n-számú B1, B2,, Bn berendezés szervertől n darab, legfeljebb 100 m hosszú Ethernet kábel megy az SZ központi szerver számítógépben kialakított Ethernet n portos SW switchbe és onnan pedig egy Ethernet kábelen keresztül mennek tovább a jelek az SZ központi szerver számítógéphez. A 4. ábra a találmány szerinti rendszertechnikai elrendezés n-számú B1, B2,, Bn berendezés szervereinek közvetett összefűzésére szolgáló, rack kivitellel megvalósított egy harmadik előnyös kiviteli alakjának elvi blokkvázlatát ábrázolja. Az n-számú K1, K2,, Kn elektronikus kártyakezelő eszköz n darab S1, S2,, Sn soros interfészen keresztül egy központi helyen kialakított R rackhez van csatlakozatva, melyben n-számú beépíthető, belső kártyás kivitelű B1, B2,, Bn szerver és azokhoz n darab rövid, előnyösen legfeljebb 1 m hosszú Ethernet kábellel megvalósított n számú lokális H1, H2,.., Hn hálózati összeköttetéssel előnyösen Ethernet n portos SW switch, az Ethernet n portos SW switch kivezetése pedig az SZ központi szerver számítógéphez van csatlakoztatva.

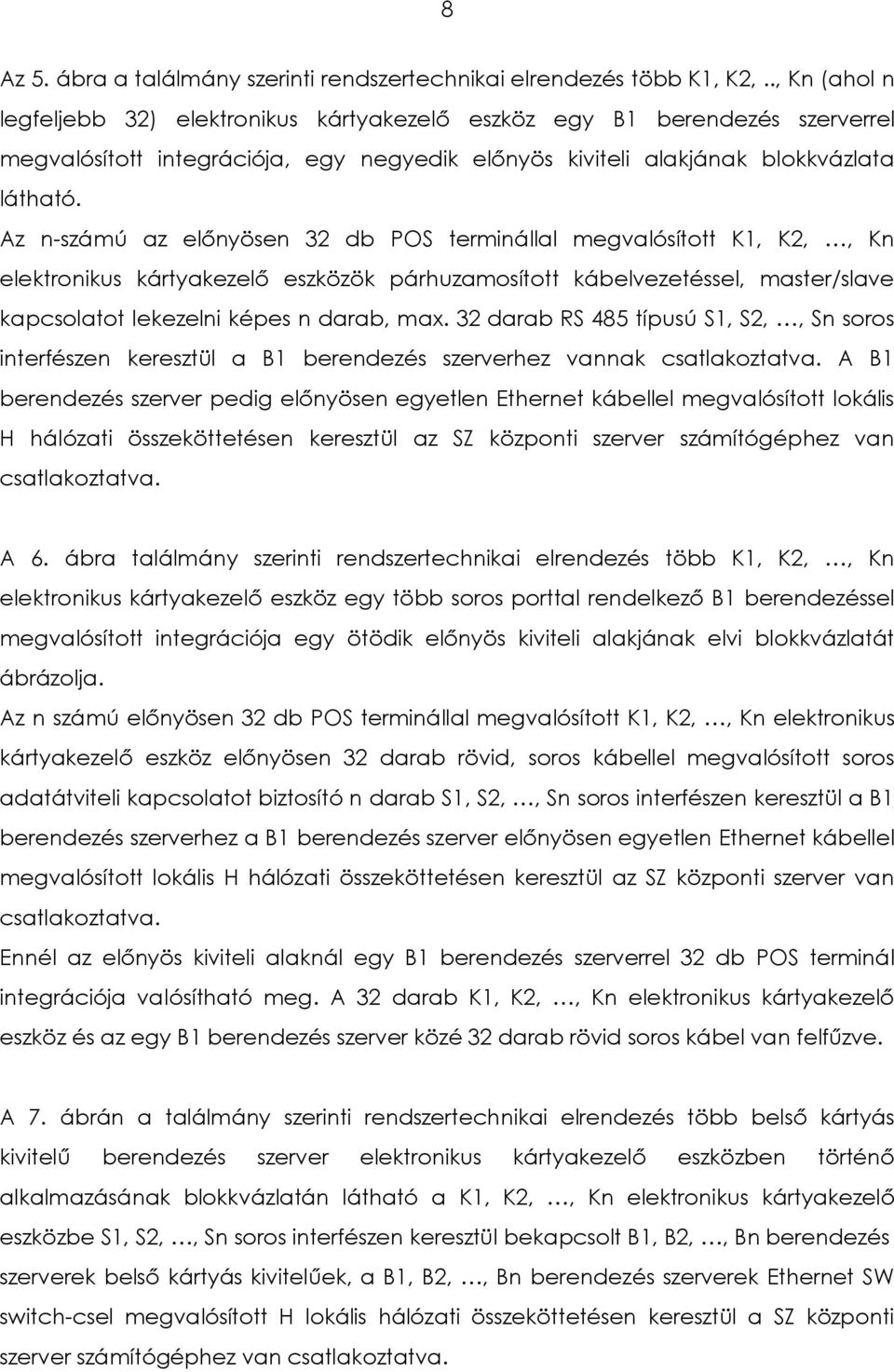

8 8 Az 5. ábra a találmány szerinti rendszertechnikai elrendezés több K1, K2,.., Kn (ahol n legfeljebb 32) elektronikus kártyakezelő eszköz egy B1 berendezés szerverrel megvalósított integrációja, egy negyedik előnyös kiviteli alakjának blokkvázlata látható. Az n-számú az előnyösen 32 db POS terminállal megvalósított K1, K2,, Kn elektronikus kártyakezelő eszközök párhuzamosított kábelvezetéssel, master/slave kapcsolatot lekezelni képes n darab, max. 32 darab RS 485 típusú S1, S2,, Sn soros interfészen keresztül a B1 berendezés szerverhez vannak csatlakoztatva. A B1 berendezés szerver pedig előnyösen egyetlen Ethernet kábellel megvalósított lokális H hálózati összeköttetésen keresztül az SZ központi szerver számítógéphez van csatlakoztatva. A 6. ábra találmány szerinti rendszertechnikai elrendezés több K1, K2,, Kn elektronikus kártyakezelő eszköz egy több soros porttal rendelkező B1 berendezéssel megvalósított integrációja egy ötödik előnyös kiviteli alakjának elvi blokkvázlatát ábrázolja. Az n számú előnyösen 32 db POS terminállal megvalósított K1, K2,, Kn elektronikus kártyakezelő eszköz előnyösen 32 darab rövid, soros kábellel megvalósított soros adatátviteli kapcsolatot biztosító n darab S1, S2,, Sn soros interfészen keresztül a B1 berendezés szerverhez a B1 berendezés szerver előnyösen egyetlen Ethernet kábellel megvalósított lokális H hálózati összeköttetésen keresztül az SZ központi szerver van csatlakoztatva. Ennél az előnyös kiviteli alaknál egy B1 berendezés szerverrel 32 db POS terminál integrációja valósítható meg. A 32 darab K1, K2,, Kn elektronikus kártyakezelő eszköz és az egy B1 berendezés szerver közé 32 darab rövid soros kábel van felfűzve. A 7. ábrán a találmány szerinti rendszertechnikai elrendezés több belső kártyás kivitelű berendezés szerver elektronikus kártyakezelő eszközben történő alkalmazásának blokkvázlatán látható a K1, K2,, Kn elektronikus kártyakezelő eszközbe S1, S2,, Sn soros interfészen keresztül bekapcsolt B1, B2,, Bn berendezés szerverek belső kártyás kivitelűek, a B1, B2,, Bn berendezés szerverek Ethernet SW switch-csel megvalósított H lokális hálózati összeköttetésen keresztül a SZ központi szerver számítógéphez van csatlakoztatva.

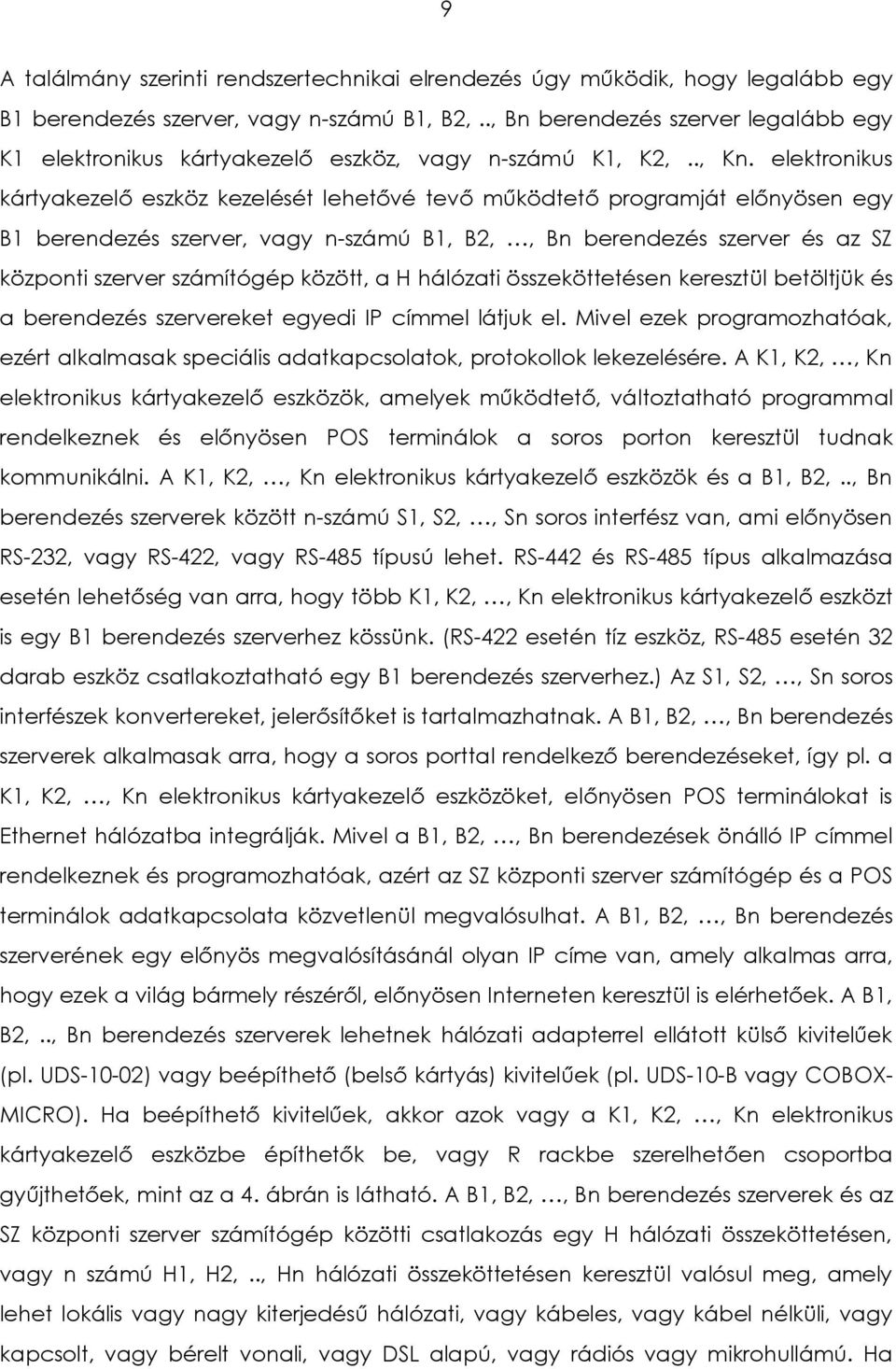

9 9 A találmány szerinti rendszertechnikai elrendezés úgy működik, hogy legalább egy B1 berendezés szerver, vagy n-számú B1, B2,.., Bn berendezés szerver legalább egy K1 elektronikus kártyakezelő eszköz, vagy n-számú K1, K2,.., Kn. elektronikus kártyakezelő eszköz kezelését lehetővé tevő működtető programját előnyösen egy B1 berendezés szerver, vagy n-számú B1, B2,, Bn berendezés szerver és az SZ központi szerver számítógép között, a H hálózati összeköttetésen keresztül betöltjük és a berendezés szervereket egyedi IP címmel látjuk el. Mivel ezek programozhatóak, ezért alkalmasak speciális adatkapcsolatok, protokollok lekezelésére. A K1, K2,, Kn elektronikus kártyakezelő eszközök, amelyek működtető, változtatható programmal rendelkeznek és előnyösen POS terminálok a soros porton keresztül tudnak kommunikálni. A K1, K2,, Kn elektronikus kártyakezelő eszközök és a B1, B2,.., Bn berendezés szerverek között n-számú S1, S2,, Sn soros interfész van, ami előnyösen RS-232, vagy RS-422, vagy RS-485 típusú lehet. RS-442 és RS-485 típus alkalmazása esetén lehetőség van arra, hogy több K1, K2,, Kn elektronikus kártyakezelő eszközt is egy B1 berendezés szerverhez kössünk. (RS-422 esetén tíz eszköz, RS-485 esetén 32 darab eszköz csatlakoztatható egy B1 berendezés szerverhez.) Az S1, S2,, Sn soros interfészek konvertereket, jelerősítőket is tartalmazhatnak. A B1, B2,, Bn berendezés szerverek alkalmasak arra, hogy a soros porttal rendelkező berendezéseket, így pl. a K1, K2,, Kn elektronikus kártyakezelő eszközöket, előnyösen POS terminálokat is Ethernet hálózatba integrálják. Mivel a B1, B2,, Bn berendezések önálló IP címmel rendelkeznek és programozhatóak, azért az SZ központi szerver számítógép és a POS terminálok adatkapcsolata közvetlenül megvalósulhat. A B1, B2,, Bn berendezés szerverének egy előnyös megvalósításánál olyan IP címe van, amely alkalmas arra, hogy ezek a világ bármely részéről, előnyösen Interneten keresztül is elérhetőek. A B1, B2,.., Bn berendezés szerverek lehetnek hálózati adapterrel ellátott külső kivitelűek (pl. UDS-10-02) vagy beépíthető (belső kártyás) kivitelűek (pl. UDS-10-B vagy COBOX- MICRO). Ha beépíthető kivitelűek, akkor azok vagy a K1, K2,, Kn elektronikus kártyakezelő eszközbe építhetők be, vagy R rackbe szerelhetően csoportba gyűjthetőek, mint az a 4. ábrán is látható. A B1, B2,, Bn berendezés szerverek és az SZ központi szerver számítógép közötti csatlakozás egy H hálózati összeköttetésen, vagy n számú H1, H2,.., Hn hálózati összeköttetésen keresztül valósul meg, amely lehet lokális vagy nagy kiterjedésű hálózati, vagy kábeles, vagy kábel nélküli, vagy kapcsolt, vagy bérelt vonali, vagy DSL alapú, vagy rádiós vagy mikrohullámú. Ha

10 10 ilyen Ethernet kapcsolattal rendelkező összeköttetés nincs, akkor ezt a köztes adatkommunikációs kapcsolatot ki kell építeni. Az SZ központi szerver számítógép szintén működtethető, változtatható programmal rendelkező, IP vagy TCP/IP protokollt támogat. Feladata az elektronikus és intelligens kártyáról nyert információk gyűjtése, illetve autorizáció (engedélyezés) után az adatoknak a K1, K2,, Kn elektronikus kártyakezelő eszközök felé történő elküldése és ily módon létrejön a kommunikációs adatkapcsolat. Ha a felhasznált kártya autorizációja ezen az SZ központi szerver számítógépen nem valósulhat meg, akkor ez a számítógép továbbítja az adatokat az érintett szerver felé. A B1, B2,, Bn berendezés szerverben futó program egy előnyös megvalósításnál forrás nyelven van megírva és a COBOX UDS-10 típusjelű szerver új vezérlésére szolgál a POS terminálok lekezelése során. A program pl. beállítja a ledek állapotát a hibakeresés szempontjából (a diagnostic led jelzi pl. a kapcsolatot a BASE24 banki rendszerrel, a status led pedig jelzi a kapcsolatot a soros porttal és annak típusát) az egyedi soros porti beállítást, előállítja a banki üzenetben lévő hiba ellenőrzési függvényt, elvégzi a TCP/IP alapú kapcsolat inicializálását és a pufferek lefoglalását, a különböző üzeneteket (X.25 PD, BASE 24) lekezeli és értelmezi. A találmány szerinti berendezés célkitűzéseit megvalósította és előnyei a következők: - a POS terminálok tranzakciós sebessége jelentősen, legalább 50%-kal növekedhet, (Abban az esetben, ha a POS terminálok sebessége a berendezés szerverek irányába nincs korlátozva 1200 bps-re, hanem legalább a 9600 bps engedélyezve van, akkor a tranzakciós sebesség növelése 200%-os is lehet), - gyorsabban végrehajtható a POS terminálok felprogramozása, illetve a program aktualizálása. Ebben az esetben is korábban említett %-os sebesség növekedés elérhető, - a lényegesen kevesebb műszaki berendezésre van szükség az egész elrendezésben, ezért a meghibásodás valószínűsége csökken, - egy POS terminál és a központi szerver számítógép közötti távolság bármekkora lehet, - a világ bármely pontjáról elérhetővé válhat a POS terminál, - a POS terminálok elérhetősége független lehet, nem kötődik az X.25 adatátviteli hálózathoz kötelezően,

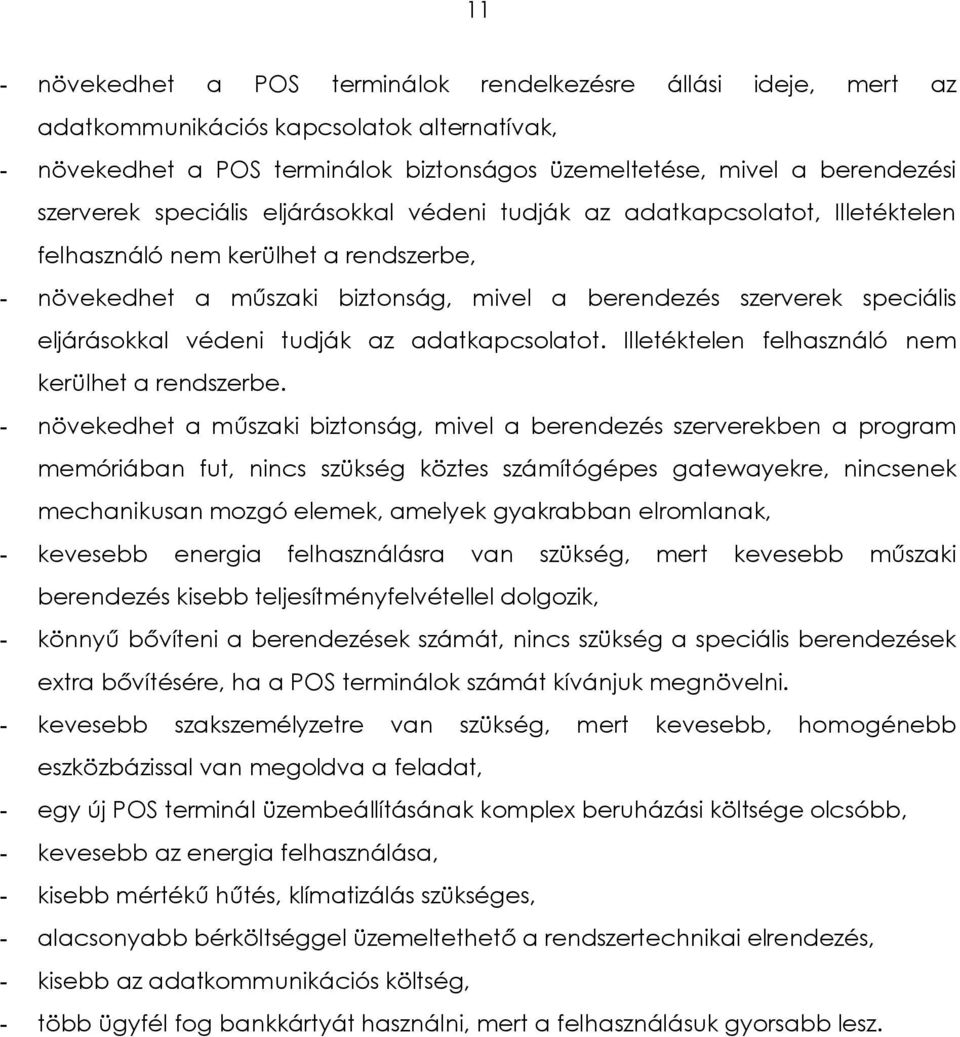

11 11 - növekedhet a POS terminálok rendelkezésre állási ideje, mert az adatkommunikációs kapcsolatok alternatívak, - növekedhet a POS terminálok biztonságos üzemeltetése, mivel a berendezési szerverek speciális eljárásokkal védeni tudják az adatkapcsolatot, Illetéktelen felhasználó nem kerülhet a rendszerbe, - növekedhet a műszaki biztonság, mivel a berendezés szerverek speciális eljárásokkal védeni tudják az adatkapcsolatot. Illetéktelen felhasználó nem kerülhet a rendszerbe. - növekedhet a műszaki biztonság, mivel a berendezés szerverekben a program memóriában fut, nincs szükség köztes számítógépes gatewayekre, nincsenek mechanikusan mozgó elemek, amelyek gyakrabban elromlanak, - kevesebb energia felhasználásra van szükség, mert kevesebb műszaki berendezés kisebb teljesítményfelvétellel dolgozik, - könnyű bővíteni a berendezések számát, nincs szükség a speciális berendezések extra bővítésére, ha a POS terminálok számát kívánjuk megnövelni. - kevesebb szakszemélyzetre van szükség, mert kevesebb, homogénebb eszközbázissal van megoldva a feladat, - egy új POS terminál üzembeállításának komplex beruházási költsége olcsóbb, - kevesebb az energia felhasználása, - kisebb mértékű hűtés, klímatizálás szükséges, - alacsonyabb bérköltséggel üzemeltethető a rendszertechnikai elrendezés, - kisebb az adatkommunikációs költség, - több ügyfél fog bankkártyát használni, mert a felhasználásuk gyorsabb lesz.

12 12 SZABADALMI IGÉNYPONTOK 1./ Rendszertechnikai elrendezés elektronikus és intelligens kártyát kiszolgáló eszközök adatátviteli hálózatokon központi szerver számítógéphez történő összeköttetésére, amelynek működtető, változtatható programmal rendelkező legalább egy elektronikus kártyakezelő eszköze és központi szerver számítógépe van, azzal jellemezve, hogy az elektronikus kártyakezelő eszköz (K1) soros interfészen (S) keresztül, önmagában ismert önálló IP címmel, változtatható, működtető programmal rendelkező, ezáltal speciális adatkapcsolatok, protokollok kezelésére alkalmas berendezés szerverhez (B1), a berendezés szerver (B1) hálózati összeköttetésen (H) keresztül szintén működtető, változtatható programmal rendelkező, IP vagy TCP/IP protokollt támogató központi szerver számítógéphez (SZ) van csatlakoztatva, továbbá az elektronikus kártyakezelő eszköz (K1) és a berendezés szerver (B1) között a soros interfészen (S) keresztül, valamint a berendezés szerver (B1) és központi szerver számítógép (SZ) között a hálózati összeköttetésen (H) keresztül kommunikációs adatkapcsolat-kezelő program van működtetve. 2./ Az 1. igénypont szerinti rendszertechnikai elrendezés, azzal jellemezve, hogy n-számú elektronikus kártyakezelő eszköze (K1, K2,., Kn) van, amelyek előnyösen POS terminálok és amelyek RS 232, vagy RS 422, vagy RS 485 típusú soros interfészeken (S1, S2,.., Sn) keresztül kapcsolódnak az n-számú megfelelő berendezés szerverhez (B1, B2, Bn), az n-számú berendezés szerver (B1,B2,..Bn) közvetlen összefűzésére n darab rövid, előnyösen 1-30 m közötti, Ethernet kábellel megvalósított hálózati összeköttetésen (H1, H2,, Hn) keresztül, előnyösen Ethernet n portos switch (SW) kapcsolódik, az n portos switch (SW) pedig egyetlen hálózati összeköttetésen (H) előnyösen Ethernet kábelen keresztül a központi szerver számítógéphez (SZ) van csatlakoztatva. 3./ Az 1. igénypont szerinti rendszertechnikai elrendezés, azzal jellemezve, hogy az n-számú berendezés szerver (B1, B2, Bn) közvetett összefűzésére az n-számú berendezés szerver (B1, B2,, Bn) n darab, előnyösen Ethernet kábellel megvalósított, n-számú lokális hálózati összeköttetésen (H1, H2,, Hn) keresztül a

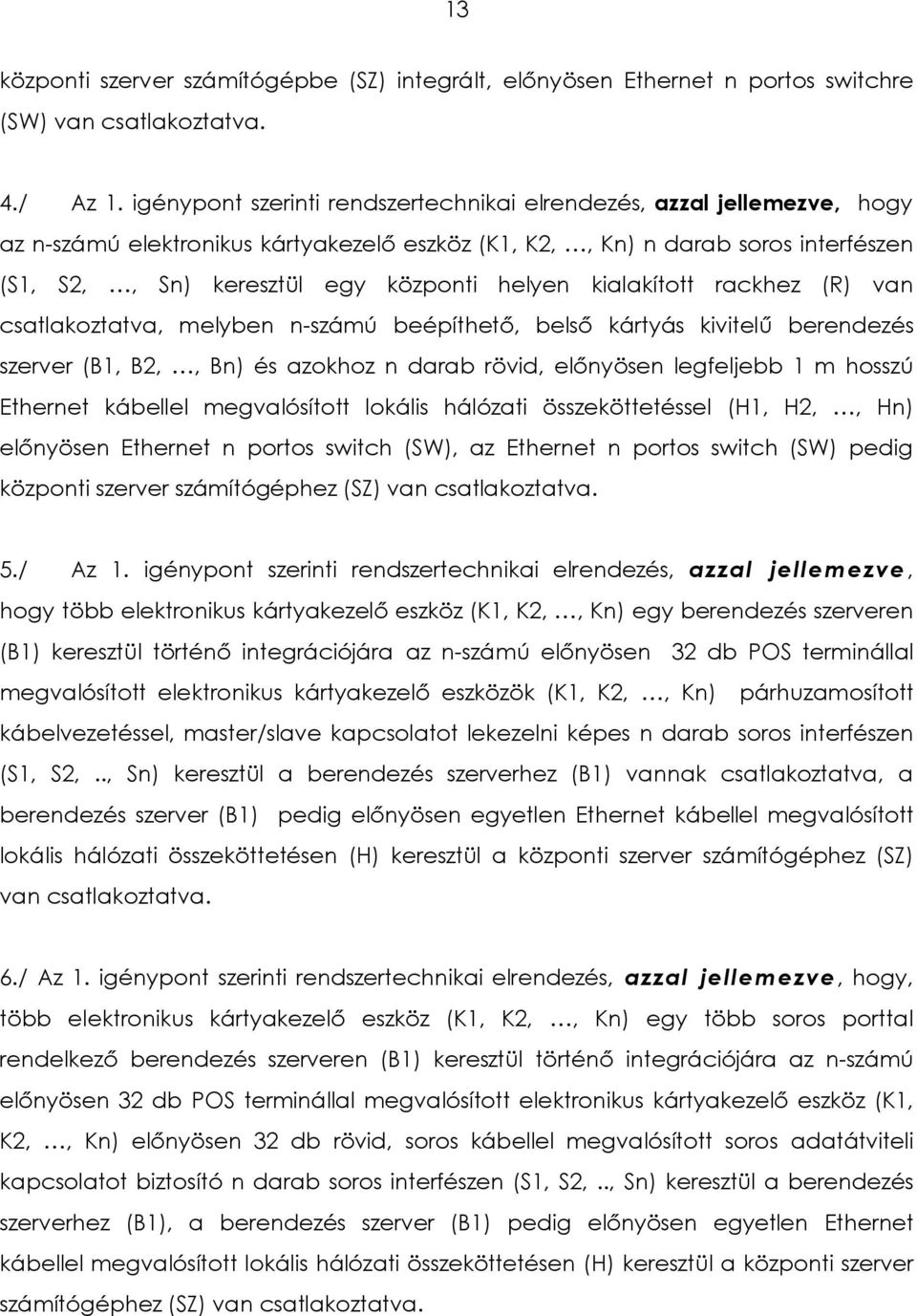

13 13 központi szerver számítógépbe (SZ) integrált, előnyösen Ethernet n portos switchre (SW) van csatlakoztatva. 4./ Az 1. igénypont szerinti rendszertechnikai elrendezés, azzal jellemezve, hogy az n-számú elektronikus kártyakezelő eszköz (K1, K2,, Kn) n darab soros interfészen (S1, S2,, Sn) keresztül egy központi helyen kialakított rackhez (R) van csatlakoztatva, melyben n-számú beépíthető, belső kártyás kivitelű berendezés szerver (B1, B2,, Bn) és azokhoz n darab rövid, előnyösen legfeljebb 1 m hosszú Ethernet kábellel megvalósított lokális hálózati összeköttetéssel (H1, H2,, Hn) előnyösen Ethernet n portos switch (SW), az Ethernet n portos switch (SW) pedig központi szerver számítógéphez (SZ) van csatlakoztatva. 5./ Az 1. igénypont szerinti rendszertechnikai elrendezés, azzal jellemezve, hogy több elektronikus kártyakezelő eszköz (K1, K2,, Kn) egy berendezés szerveren (B1) keresztül történő integrációjára az n-számú előnyösen 32 db POS terminállal megvalósított elektronikus kártyakezelő eszközök (K1, K2,, Kn) párhuzamosított kábelvezetéssel, master/slave kapcsolatot lekezelni képes n darab soros interfészen (S1, S2,.., Sn) keresztül a berendezés szerverhez (B1) vannak csatlakoztatva, a berendezés szerver (B1) pedig előnyösen egyetlen Ethernet kábellel megvalósított lokális hálózati összeköttetésen (H) keresztül a központi szerver számítógéphez (SZ) van csatlakoztatva. 6./ Az 1. igénypont szerinti rendszertechnikai elrendezés, azzal jellemezve, hogy, több elektronikus kártyakezelő eszköz (K1, K2,, Kn) egy több soros porttal rendelkező berendezés szerveren (B1) keresztül történő integrációjára az n-számú előnyösen 32 db POS terminállal megvalósított elektronikus kártyakezelő eszköz (K1, K2,, Kn) előnyösen 32 db rövid, soros kábellel megvalósított soros adatátviteli kapcsolatot biztosító n darab soros interfészen (S1, S2,.., Sn) keresztül a berendezés szerverhez (B1), a berendezés szerver (B1) pedig előnyösen egyetlen Ethernet kábellel megvalósított lokális hálózati összeköttetésen (H) keresztül a központi szerver számítógéphez (SZ) van csatlakoztatva.

14 14 7./ Az 1. igénypont szerinti rendszertechnikai elrendezés, azzal jellemezve, hogy belső kártyás kivitelű berendezés alkalmazása esetén az elektronikus kártyakezelő eszközökbe (K1, K2,, Kn) a berendezés szerverek (B1, B2,, Bn) interfészükön (S1, S2,, Sn) keresztül vannak bekapcsolva, a berendezés szerverek (B1, B2,, Bn) előnyösen Ethernet kábellel megvalósított hálózati összeköttetésen keresztül (H) kapcsolódnak a központi számítógéphez (SZ). 8./ Az 1.7. igénypont bármelyike szerinti rendszertechnikai elrendezés, azzal jellemezve, hogy, az n-számú berendezés szervernek (B1, B2,, Bn) olyan IP címe van, amely alkalmas arra, hogy a berendezés szerverek (B1, B2,, Bn) a világ bármely részéről, előnyösen Interneten keresztül is elérhetőek. 9./ Az igénypont bármelyike szerinti rendszertechnikai elrendezés, azzal jellemezve, hogy az n-számú berendezés szerver (B1, B2,.., Bn) és a központi szerver számítógép (SZ) között létrehozott hálózati összeköttetés (H) lehet lokális, vagy nagy kiterjedésű hálózati, vagy kábeles, vagy kábel nélküli, vagy kapcsolt vagy bérelt vonali, vagy DSL alapú, vagy rádiós, vagy mikrohullámú.

15 15 MEGNEVEZÉSEK JEGYZÉKE K B S SZ SW H R kártyakezelő eszköz berendezés szerver soros interfész központi szerver számítógép switch lokális hálózati összeköttetés rack

16 16 KIVONAT RENDSZERTECHNIKAI ELRENDEZÉS ELEKTRONIKUS ÉS INTELLIGENS KÁRTYÁT KISZOLGÁLÓ ESZKÖZÖK ADATÁTVITELI HÁLÓZATOKON KÖZPONTI SZERVER SZÁMÍTÓGÉPHEZ TÖRÉTÉNŐ ÖSSZEKÖTTETÉSÉRE A találmány tárgya rendszertechnikai elrendezés elektronikus és intelligens kártyát kiszolgáló eszközök adatátviteli hálózatokon központi szerver számítógéphez történő összeköttetésére, amelynek működtető, változtatható programmal rendelkező legalább egy elektronikus kártyakezelő eszköze és központi szerver számítógépe van. A találmányra jellemző, hogy az elektronikus kártyakezelő eszköz (K1) soros interfészen (S) keresztül, önmagában ismert önálló IP címmel, változtatható, működtető programmal rendelkező, ezáltal speciális adatkapcsolatok, protokollok kezelésére alkalmas berendezés szerverhez (B1), a berendezés szerver (B1) hálózati összeköttetésen (H) keresztül szintén működtető, változtatható programmal rendelkező, IP vagy TCP/IP protokollt támogató központi szerver számítógéphez (SZ) van csatlakoztatva, továbbá az elektronikus kártyakezelő eszköz (K1) és a berendezés szerver (B1) között a soros interfészen (S) keresztül, valamint a berendezés szerver (B1) és központi szerver számítógép (SZ) között a hálózati összeköttetésen (H) keresztül kommunikációs adatkapcsolat-kezelő program van működtetve. Jellemző ábra: 1. ábra
