1 KISELEMES BURKOLATOK Tömörség - Teherbírás - Élettartam Kamarai TovábbképzésTatabánya 2019 Március 13 Tárczy László Gyula Subert István Okl.ép.m., Okl.közl.gazd.m.., CEO Andraes Kft, Alltest Kft Fejlesztési igazgató

2 Földünk haldoklik Mindenkinek megvan a maga dolga a saját szakmai területén, felelőssége, hogy ezzel éljen. Ez elvárás mindenkinek, de felénk mérnökök felé különösen. Csökkenteni kell a környezet szennyezését, a széndioxid kibocsájtást, hogy a legkisebb szénlábnyomot hagyjuk. A gyártás során a keletkező szennyezést csökkenteni kell, újrahasználatot alkalmazni A szállítást, tengelyterhelést csökkenteni kell Fosszilis energiák felhasználást csökkenteni kell Szénlábnyom mértékét csökkenteni szükséges Környezetvédelmi szempontok, aktualitások

3 Környezetvédelmi szempontok, aktualitások A CO2 kibocsátás csökkenése a bolygónk felmelegedését, az üvegház-hatást csökkenti, késlelteti.

4 XXI.század: Most kell tegyünk a jövőnk, gyermekeink érdekében. Mielőtt nem késő A mérnöki tervezés kivitelezés meg kell változzon A műszergyártás jövője alapvetően megváltozik Környezetvédelmi szempontok, aktualitások

5 Víziónk Műszeripar hanyatlik, nincs jövője Okos-telefonok terjedése exponenciálisan nő Applikációk megjelenése tömeges lesz Nincs olyan (drága) műszer, ami ne lenne okostelefonnal kiegészíthető Tét a jövő gyermekeink, unokáink jövője Gazdaságosság új értelmet nyer: élettartam A műszergyártás jövője alapvetően megváltozik

6 Tervezés Termékgyártás Tervezés - Építés (kivitelezés) Üzemeltetés-Fenntartás Technológia Építés Technológia (kivitelezés) Technológia Minősítés Technológia Minősítés, minőség Minősítés, minőség Marketing Marketing Marketing Innováció Minősítés, Innováció minőség Innováció Marketing Innováció Élettartam 100 év Mai téma az építés kis szegmense: az elemes burkolatok

7 HIBÁK mindig voltak /vannak / lesznek, DE: Kérdés milyen gyakorisággal fordul(hat) elő? szabvány (ÚME) image (cég hírnév) image (szakember) image (Megrendelő) (a termék hírnevére minden visszahat)? Az arány a fontos! 1%? 1? 10%? 50%? Tervezés? Kivitelezés? Üzemeltetés? Hibák elkerülése. a legfontosabb cél lett

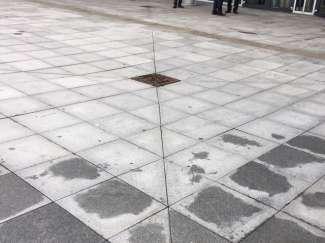

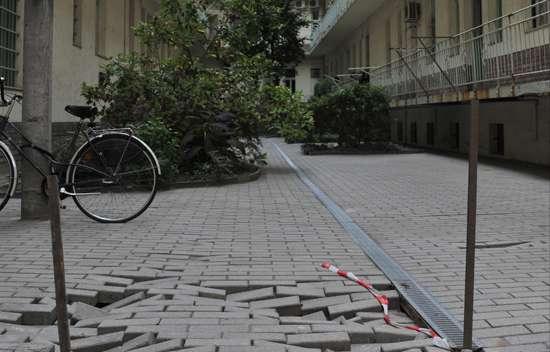

8 HIBÁK Hibák elkerülése a legfontosabb cél lett

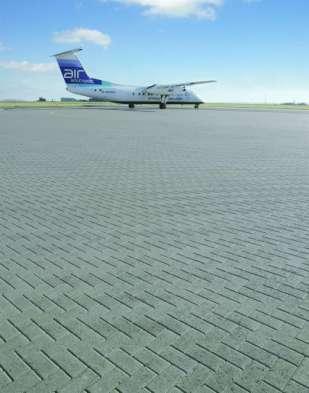

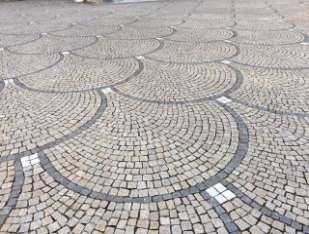

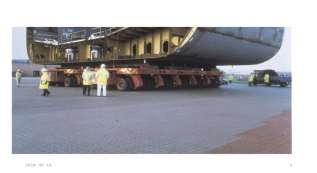

9 HIBÁTLANOK HIBÁTLANOK

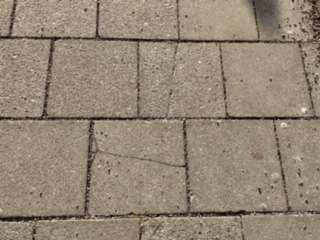

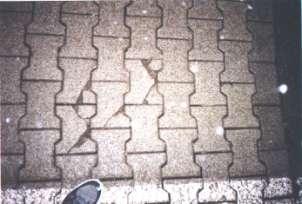

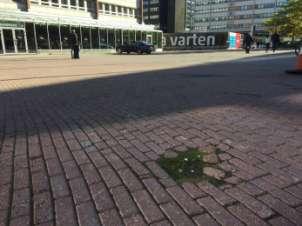

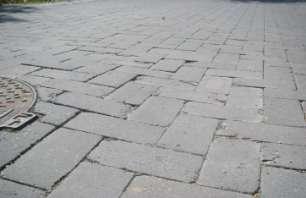

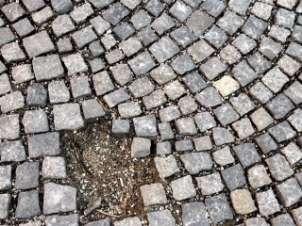

10 TERVEZÉS Helyszínrajz Hossz-szelvény Keresztszelvény Műszaki Leírás.. már tartalmaz teherbírási tömörségi előírásokat, rétegenként Teherbírás a szerkezet merevsége a teher elviselésére víz HIBA MEGJELENÉSE: MOZAIKREPEDÉS (aszfalt) kőlapok - kőtörés kanalizált deformáció, süllyedés altalaj felnyomódása Tömörség levegő a szerkezet tömörödése HIBA MEGJELENÉSE: SÜLLYEDÉS maradó alakváltozás egyenlőtlen süllyedés levegő eltávozása Teherbírás (E2>40MPa) / vagy Tömörség (Trr% >92%)? minek kell tömörségi fok elég a teherbírás... >>> KELL, mindkettő fontos! Trr% =100% tömörség >>> Ed end végmodulus (az anyagra jellemző végteherbírás) Tervezés

11 TERVEZÉS Alternatív megoldások felkészítés az életre: mi van, ha esik az eső? Mi van, ha meleg van? mi van, ha alternatív technológia kell? meglévő zúzalékolt felület javítása teherbíráshiány miatti beavatkozások alternatívái vízérzékenység javítása: altalaj javítás korszerű lehetőségei - meszezés teherbírásvesztés elkerülése Rétegrend áteresztő / vízzáró? alapréteg megválasztása lényeges ágyazóréteg követelményei (vízzáró / áteresztő) Jelenleg vegyes azaz hibás Vízelvezetés vízelvezetés felületi / környezeti - fokozott jelentőségű (szegélygerenda!) mert a víz teherbírás vesztéssel jár Anyagok Kőválasztás (kapcsolódás) Geomebrán (víz-zárás, szivárgós elvezetés) Bagger emulziós homok (BAH*) hidrofób ágyazat Bagger emulziós sóvédelem (BEM2*) monolit beton szerkezeteknél Szegélyek sóvédelme (BEM2) *PENTA NMÉ 32/23/2+/MKEH-PMFH-16/08/2015/K Bagger emulzió útalapokhoz, betonvédelemhez Tervezés: gondolj jobban a kivitelezésre

12 PROFI KIVITELEZÉS Földmű Pályaszerkezeti rétegek Szegély szegélygerenda Teherbírás mérés víz Tömörség mérés levegő statikus /dinamikus folyamatos / pontszerű sűrűségarányos / alakváltozáson alapuló folyamatos / pontszerű 2003 új mérési módszer 2in1 Tömörség mérésnél is megjelent a dinamikus terhelési mód alkalmazása LFW =Light Falling Weight terhelési mód (dinamikus). Teherbírás mérések: KUAB / Dynatest / LFWD, tömörség-teherbírás BC PROFI KIVITELEZÉS

13 DINAMIKUS TÖMÖRSÉG-MÉRÉS tömörítés ejtésekkel csak a BC módszernél van (9-18 ejtés) Publikációk Ljubljana 2006 ISSMGE Conference Seoul 2017 ISSMGE Conference CWA WS33 munkabizottság 2008 Szabványok: ÚT : 2005 (e-ut ) CWA (BS CWA15846): 2008 MSZ 15846: 2015 ISO KIVITELEZŐI ÖNELLENŐRZÉS LEHETSÉGES! Földmű / töltés / visszatöltés / védő-, javító-, tisztasági-, alaprétegek lehetséges / nem lehetséges / már lehetséges Labor minősítés, önellenőrzés után Az önellenőrzés fontossága és költségcsökkentő mivolta még mindig nem elég egyértelmű a magyar építőiparban DINAMIKUS TÖMÖRSÉG-MÉRÉS

14 A TALAJ - MINT ANYAG - az építőmérnöki gyakorlat számára a legfontosabb teherviselő közeg. Döntő a teljesítőképessége és fontos a minősítése A talaj természetes fekvésében összenyomható, többé-kevésbé vízáteresztő, kis szilárdságú, kis stabilitású, mai megfogalmazással kis teljesítőképességű, terheléseket befogadó közeg. - a tömörítés a talaj alaptulajdonságait egy teljesítményküszöbig javítja A vonalas infrastruktúra és elemes burkolatok alapozásának mérnöki gyakorlatában a tömörségi fok és a teherbíró-képesség pontos megállapításának az építmény tartóssága (élettartama) szempontjából tehát óriási szerepe van. - a tömörítés eredményének pontos mérése nélkülözhetetlen a földművek, alapozások építésekor, önellenőrzésénél, minősítésénél Fontos, hogy a mérési pontossága, szórása - a hiba - minél kisebb legyen, a méréseket gyorsan lehessen felhasználni, és ne csak a tömörségre, hanem a teherbíró-képességre is és ha lehet - egyéb geotechnikai paraméterekre vonatkozóan is kaphassunk adatokat, akár szűk nehéz megközelítésű helyszíneken is. Építőmérnöki szerkezetek alapozásakor tartós terhelés elviselésére, környezeti terhelésekre a földmű természetes állapotában többnyire alkalmatlan, ezért mérnöki beavatkozásra, azaz tervezésére, méretezésre és javításra szorul. A talaj mint anyag

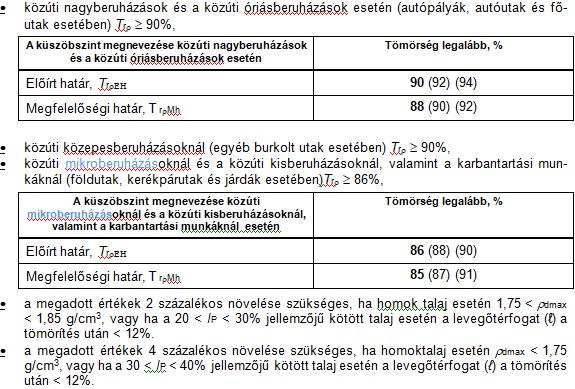

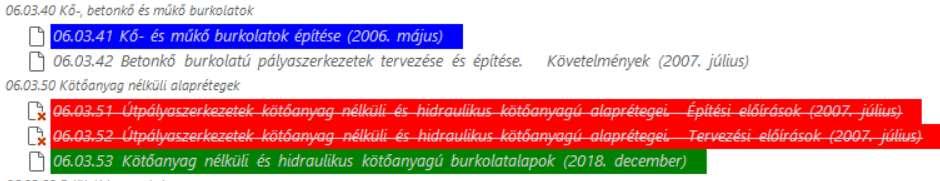

15 Előírások - földmunka Földmű-alapTrρ 85% és E 2 20 MPa teherbírási modulus Tömörség - töltéstest Teherbírás-földmű eut (ÚT ) átdolgozása befejeződött (TU-MMT)

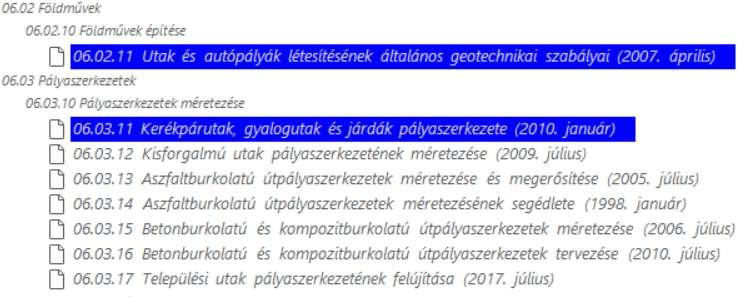

16 eut (ÚT ) átdolgozása befejeződött (TU-MMT)

17 Smart-BC dinamikus tömörség- és teherbírásmérés és applikáció okostelefonos használatával egyedülálló a világon, általános elterjedése a jelenleg általánosságban használt nukleométeres tömörségmérést néhány éven belül ki fogja szorítani. A tömörség és teherbírás egy műszerrel, egy perc alatt mérhető Számtalan előnyei közül kiemelendő a gyorsaság, az egyszerű kezelés. Kis helyen is használható, az egyéb teherbírással összefüggő jellemzőkre való átszámíthatóság - a kinyerhető 12 geotechnikai paramétert MINT INFORMÁCIÓT - kell kiemelni. Ha nem megfelelő tömörségi vagy teherbírási eredmény akkor még lehet gyorsan, egyszerűen javítani Ehhez a mai bevált technológiák ismerete már kellő segítséget tud nyújtani. Mi a SMART BC?

18 Nagy cégeknél a projekteken profi technológust alkalmaznak. Egy KKV ezt nem teheti meg, ugyanakkor kockázata magas, a beépítési problémákat a lehető legalacsonyabb szinten kell kezelni, azaz szakszerűen és gyorsan megoldani. A fejlett, informatikai eszközökkel támogatott, a beépítés során mért és az előzetes laborvizsgálatokat is hasznosító döntéstámogató rendszerek a mesterséges intelligencia első lépései, az eljövendő korszak előszele. Nem csak az elvárt minőség biztosításában, de a hatékony munkavégzésben, az önellenőrzésben is segíti az építési területen dolgozó kollégákat. Miért cél a KKV segítése a SMART-BC innovációval?

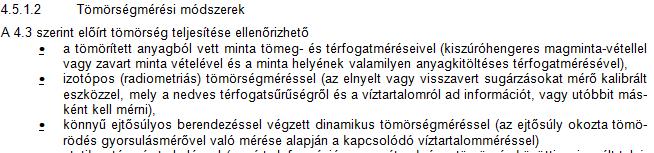

19 Van szabvány - MSZ15846:2015 Földművek, szemcsés talajjavító és védőrétegek, kötőanyag nélküli alaprétegek dinamikus tömörségének és teherbírásának helyszíni meghatározása könnyű ejtősúlyos kézi berendezéssel MSZ15846 / CWA15848 / eut Útügyi Műszaki Előírás

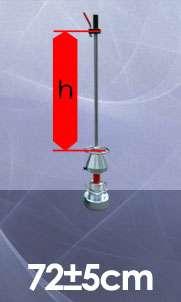

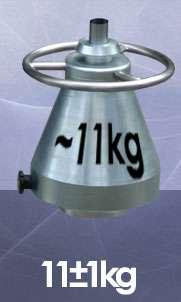

20 Vizsgálati berendezés előírt jellemzői (régi / új) 10±0,5kg 72±5cm N 0,345-0,35MPa 18±2ms Vizsgálati berendezés előírt jellemzői MSZ15846 és eut módosítás (új) MSZ - vizsgálati berendezés előírt jellemzői - és a pontosítások

21 A műszer maga az okos-telefon, a kiegészítő berendezéssel bluetooth-on keresztül kommunikál. A mérőszoftver a telefonon fut, mint frissíthető applikáció. SMART készülékek 2019 SMART-BC a Dinamikus Tömörségi-fok mérésére (módosított) és az Ed, Edvég (MPa) dinamikus modulusok meghatározására p=0,35mpa tárcsa alatti terheléssel SMART-OSP helyszíni Proctor görbe (módosított) és nedvességkorrekciós tényező meghatározására a SMART-BC ejtősúlyával SMART-LFWD Evd (MPa) mérésére az okostelefonnal és d=300mm nagytárcsával, 0,1MPa tárcsa alatti terheléssel MIT JELENT AZ, HOGY SMART? NEW

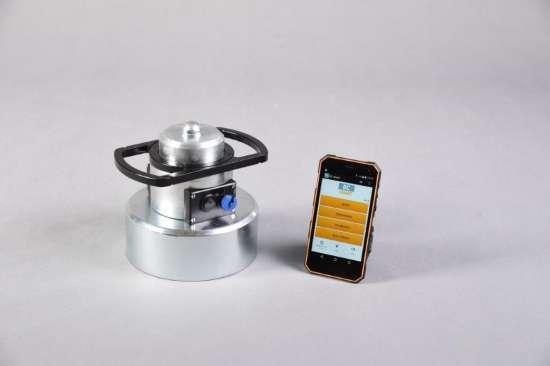

22 SMART-BC a korábbi vezetékes műszer megújulása. Csak egy okostelefon kell hozzá és bluetooth-on kommunikál. MÉRÉS B- SP Teherbírás mérés BC-FULL teljes sorozat tömörség-teherbírás BCP egyszerűsített tömörség és teherbírás Könnyen kezelhető, egyszerű, praktikusan használható az építőmérnöki kivitelezéseken, töltéseken, feltöltésnél, utak, vasutak építéseinél. Alkalmas mérés a talaj, alapozás, szemcsés anyagrétegek mérésére, gyors, pontos és jó az ismételhetősége. GPS helymeghatározás - minden mérőpontra (LAT-LON). GPS 6 tizedesre? 1 LAN=111,11km/ =0,011m=11cm helyazonosítás a digitális forradalom új alapokon, azonnali térképes ábrázolás, utólagos hiba-analízis Új lehetőség az azonnali adattovábbítás, gyors információ kivitelezőnek, megbízónak, mérnöknek. SMART BC

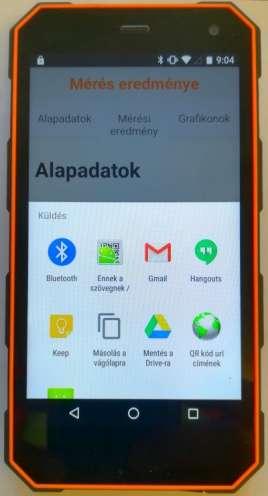

23 SMART-BC már Z generációs műszer, az LFWD család legújabb és legfrissebb változata, a világ első applikációja a tömörségi fok meghatározásához okostelefonra. Bluetooth-kapcsolatot létesít az Ön okos-telefonjával, és a rendszeresen frissített applikációval mér. LEVEL-0 applikáció ingyenes. A LEVEL-1 alkalmazással 12 paramétert ad meg a mért adatokból, magas regressziós együtthatóval ami plusz információ A LEVEL-2 alkalmazás fentieken túl, még szakértői javaslatot is ad a tömörség / teherbírás emelésére az alkalmazható lehetséges technológiák módjaira, a mérési eredmények alapján. SMART BC a Z generáció

24 SMART-BC Hol használható? Kivitelezőknek önellenőrzésre Q.C. és Q.A - minőségbiztosításra. Akkreditált laboroknak minősítő mérésre. Műszaki ellenőrnek kontroll mérésre Alkalmazható minden földmunkán, alapozásoknál, minden építési helyen, különösen ipari csarnokok, vasút-, út, hídépítéseken, szemcsés pályaszerkezeti rétegeknél, vízépítésben, a közmű-építésben, sportlétesítményeknél, mindenhol, ahol a fontos a tömörségi fok és/vagy a teherbírás elérése, a terv szerinti határértékek ellenőrzése. Mit mér a SMART-BC? Ed teherbírás (MPa) = E2v határértékhez nem kell átszámítás MPa Ed-end végmodulus, elérhető legnagyobb teherbírás (MPa) TrE% helyszíni relatív tömörségi fok adott víztartalom mellett (henger) Trd% dinamikus tömörségi fok = Trr% izotópos tömörségi fokkal Trw értéke wopt ±3% körül 1,0-0,98 azaz jelentős hatása nincs SMART BC ALKALMAZÁSI TERÜLETE

25 Mi számítható még a mérés adataiból? Californian Bearing Ratio - CBR% s(mm) becsült süllyedés 5 év után (25cm terített rétegvastagságra) E2v statikus teherbírási modulus Evd nagytárcsás (German) dinamikus modulus cdyn ágyazási tényező ipari csarnokok alaprétegeinél használatos E vib (CCC-módszer, BOMAG) M r reziliens modulus SMART-BC-Full sorozattal (kidolgozás alatt) Mi a mérés helye? GPS: LAN 6 tizedesre, LON 6 tizedesre Adattovábbítás azonnal: Minden okostelefonos lehetőség adott Bluetooth, SMS, MMS, mail, Drive, G-mail SMART BC INFORMÁCIÓK / ÁTSZÁMíTÁSOK

26 SMART-LFWD nagytárcsás könnyű-ejtősúlyos berendezés (German), bluetooth kommunikációs smartphone Android/iOS applikációval. Nagytárcsás mérés, p=0,1mpa tárcsa alatti terheléssel, tömörséget nem mér. Ejtősúly és a tárcsa kialakítása megfelel a következő szabványoknak: TP BF-StB B 8.3, RVS , RIL 836, UNE , e-ut , ASTM E , ČSN , TB , J Mit mér? Evd teherbírás (MPa) E2V megahatározása csak átszámítással lehetséges Tömörséget nem mér SMART - LFWD

27 SMART-BC Környezetvédelemi előnyei Tömörségmérés: A sűrűségarány elvén mérő izotópos mérés egyre nagyobb ellenszenvet kell elviseljen világszerte. A műszer szállítása, tárolása, megsemmisítése, szigorú előírásokkal terheltek, a jelentős bírságok gyakoriak. Sok betegség kapcsolatba hozható a több évtizedes izotópforrás melletti munkavégzéssel. Terrorista fenyegetés veszélye miatt lezárt gépkocsival szabad csak szállítani. A fejlesztés alatti környezetbarát izotópmentes SMART-BC ugyanezt egy perc alatt méri meg, a tömörségi-fok mellett a teherbírással együtt. Teherbírás mérés: A statikus mérési módszer a Load-Plate Test, melyhez ellensúly (gép, henger) szükséges. Párhuzamos mérés nincs. Ez alá kell elhelyezni a hidraulikát a terheléshez, és alábújva leolvasni a mérőórákat. Mérési idő kb fél óra/mérés. Két felterhelést kell a mérési ponton végezni (E1-E2). Pontossági követelmény (ismételhetőség) nincs megadva a szabványokban. Munkaárokban, padkán, szűk helyeken el sem lehet végezni. Ezért sokan alkalmazzák a nagytárcsás dinamikus teherbírás mérést, de ezeknek a statikus méréssel való egyenértékűségük, vagy átszámíthatóságuk nem szabványos. Környezetvédelemi előnyök

28 SMART-OSP helyszíni Proctor (On-Site-Proctor) vizsgálat a SMART-BC berendezés ejtő-súlyával tömörít a terepen. Ebből a legnagyobb száraz sűrűséget lehet gyorsított módon, a helyszínen meghatározni. Mit mér a helyszínen? rdi pontokat, ebből a Proctor-görbét (rdmax) és atrw nedvességkorrekciós görbét, mindazt, amit az MSZ EN szerint a laboratóriumban határozunk meg. y = -0,0024x 2 + 0,0514x + 1,6311 On Site Proctor (OSP) R² = 0,9543 1,95 1,90 rdi (g/cm3) 1,85 1,80 1,75 1,70 1,65 1, MwC% SMART - OSP

29 Nagy előnye a SMART műszereknek, hogy a hagyományos (megszokott) teherbírási és tömörségi-fok előírásokat nem kell módosítani, vagy kiegészíteni, azok érvényesek maradhatnak. Nincs átszámítás Egyéb ismeretes új mérési módszerek erre nem alkalmasak (Evd, CCC-módszer, Durham MDI, Geogauge H41-40, SDG. A többi új mérési módszer erre nem képes, mind egy új paramétert állít fel, mely tulajdonképpen mérési adatbázis és összehasonlítás hiánya miatt alkalmazásra nem érett, nem elfogadtatható. A SMART-BC sikeres prototípus kifejlesztése átütő eredményt hoz a világ építőipara számára, mely számottevő hatással lehet az egész iparágra. Innovációs mérleg Uniós szabványa a CWA ban jelent meg és számos ország adaptálta Brazíliától Kínáig. A CWA magyar munkabizottsága a WS33 csoport volt. A mérés magyar szabványa az MSZ 15846:2015 és ÚT :2005 Útügyi Műszaki előírás. Szabadalmak: P , EP , P , US B2-USA, MA B1 Marokkó, CH Kina, TH P01591 Thailand, IL Izrael A projekt a prototípus fejlesztésnél ezeket az elméletben alapjaiban alkalmazza és továbbfejleszti, további újabb mintaoltalmi lehetőséget teremtve. Tömörségi- és teherbírási előírások, határértékek

30 Közlekedési létesítmények élettartama Gáspár Horváth Lublóy: Közlekedési létesítmények élettartama 2011 Universitas Győr Élettartam-mérnöki tudomány elvein alapuló zöld tenderek, szerződések bevezetése küszöbön áll. Reális lehetőséggé válik az építési költségek és hatások mellett az üzemeltetési élettartam alatti fenntartási költségek csökkentése és a hatékonyság növelése. Környezetvédelmi szempontok egyetlen, pontos és átfogó gazdaságossági és környezetvédelmi értékelésének jövőbeni módszere. Közlekedési létesítmények élettartama

31 TUDOMÁNYOS HÁTTÉR (K+F és Verifikációk) AMI FONTOS - Röviden

32 NEW Az elméleti igazolás arra, hogy a dinamikus tömörségi fok azonos

33 Trd% Ed (MPa) E2v Ed statikus dinamikus modulus összefüggése N=763 teszt E2v - Ed relationship (58pcs Trial section) y = 1,0x R² = 0,8 Trr% -Trd% regressziós vizsgálat Trr% =Trd% N=501 teszt Trd% - Trr% Comparison (32pc Trial section) 105 y = 1,00x R² = 0, E2v (MPa) Trr% E d (1 2 ) c s a p din r HATÁRÉRTÉKEK E2 és Trg% VÁLTOZATLANOK! Nem kell átszámítás

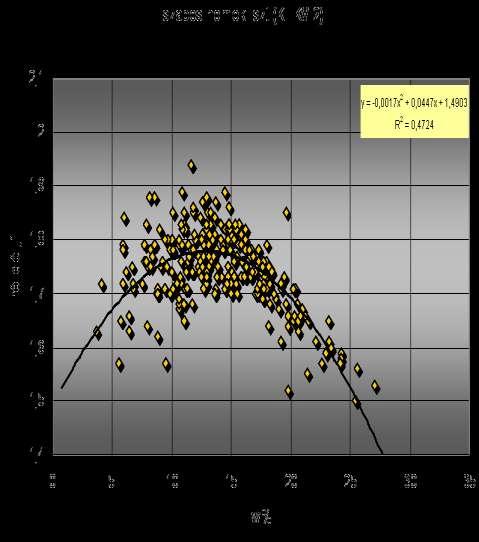

34 HAGYOMÁNYOS SŰRŰSÉGARÁNYOS TÖMÖRSÉGMÉRÉS (Trr=85-105%) Viszonyítási sűrűség pontossága, ismételhetőségi problémák Proctor vizsgálat pontossága, megbízhatósága nem ismert Modellhatás nem egyezik meg a valósággal Közelítő görbe pontossága: matematikai statisztika hiányzik Ismételhetőség, párhuzamos vizsgálat kérdései nyitottak Anyag-aprózódási problémák nem zárhatók ki BC-SMART alkalmazásában a Trw görbe az anyag nedvességérzékenységét a görbületével jellemzi, ezért a r dmax értéke irreleváns. Iszapos homok- körvizsgálat 18 akkreditált laboratórium egy minta Viszonyítási sűrűség megbízhatósága, rdmax pontosság

35 Nagytárcsás (BP-LFWD) D=300mm p=0,1 MPa (vasút sem, út sem) =0,5 (állandó) c=2,0 (hajlékony) Teherbírás: E vd ejtésből Tömörség mérés nincs: s/v nem igazolódott Kistárcsás (SP-LFWD) D=163mm p=0,35 MPa (út és vasút) =0,3-0,4-0,5 (választható) C=p/2 vagy 2 (választható) Teherbírás: E d =4-5-6 ejtés, E d vég = ejtés Reziliens modulus teljes sorozat=18 ejtés Mr= virtuális 21 vagy 24 Tömörség: tömörödési görbéből (10/18 ejtés) egyszerűsített = 9 ejtés teljes sorozat=18 ejtés BP és SP könnyű-ejtősúlyos dinamikus mérőeszköz hatásmélysége

36 Trg% izotópos Trg% izotópos 100 Trg iz% - Trd% dinamikus % egyben MATEMATIKAI STATISZTIKA: Kis terjedelem nagy a szórás! Megoldás: nagy mintaszám kell Nézd mindig az átlagot! Trg iz% - Trd% dinamikus % láthatóan Trd% dinamikus Trd% dinamikus Összehasonlítás: kis vizsgált terjedelem + nagy szórás = sörét-eloszlás

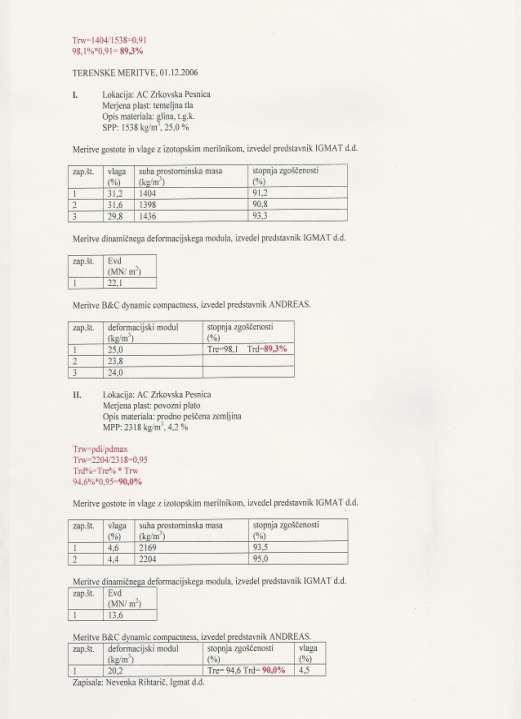

37 Validálás Ljubljana, Slovenia Evib és Ed közötti összefüggés R 2 =0,92 Professor Zmafc Ass.Prof. Anna Petkovsek CCC- BC összehasonlítása

38 CWA15846 Validálás Ecole d ingénieurs et architectes de Freiburg Négy helyszín, E 1 Statikus és E d Dinamikus modulus regresszió analízise E d = 0,6*M E1 Professor M.G.Steinmann, Etudiant: S. Boujlala CWA15846:2014 Module élastique dynamique y = 0,9298x + 58,135 SN b R² = 0,8787 BC Svájc, összehasonlító mérések statikus E1- dinamikus Ed

39 CWA15846:2014 B&C SAND CONE CWA15846 Bangkok- Thailand 105 Validálás AASHTO T-191 SandCone Sand-Cone and CWA Bangkok Ramkhamhaeng University N=30 db mérés CWA15846 N=30 db mérés AASHTO T-191 Trr%=Trd% B&C SAND-CONE Homokkitöltéses tömörségi fok összefüggés

40 SMART-BC TÍPUSOK ALLTEST Kft 2019

41 SMART-BC 2019 SMART-BC SMART-LFWD SMART-OSP BC1-wire LFWD-wire BC2-Control Tárcsa d=163 mm SP-LFWD Tárcsa d=300 mm BP-LFWD Helyszíni Proctor-vizsgálat OSP Típusok, opciós lehetőségek : D300 tárcsa, OSP

42 Kioldókar Ejtő rúd ejtősúly terhelőtárcsa BC1-wire Geometriai adatok, kialakítás terhelőtárcsa d=163mm tárcsa alatti terhelés p=0,35 MPa állítható ejtési magasság LCD kijelző mérő-vezérlő és adattároló 100 mérésre car-adapter, USB csatlakozás PC adatfeldolgozás Parallel-el kalibrálási lehetőség Mérési megbízhatóság, mérési pontosság teherbírás Ed (MPa) ±2,6Mpa tömörségi fok TrE% ±2,0% BC1-wire berendezés QA, QC, Self-Control

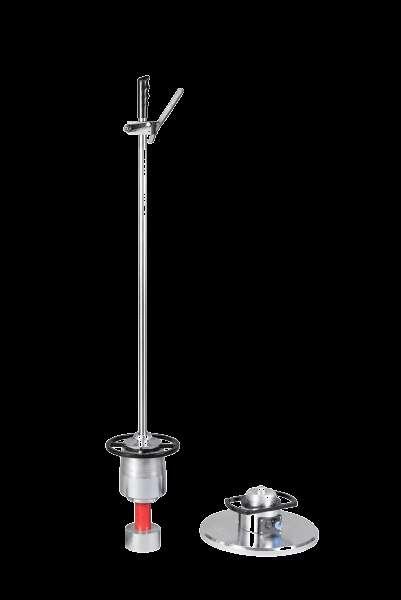

43 New BC2 SelfControl ISO 9001 terhelőtárcsa d=163mm tárcsa alatti terhelés p=0,35 MPa állítható ejtési magasság Adatleolvasás gravírozott rúdról adatrögzítés egyedi nincs elektronika, nincs akku egyszerű, kézi adatfeldolgozás Piros vonal E2=20MPa Sárga vonal E2=40MPa Zöld vonal E2=65MPa BC2 önellenőrzés - ISO

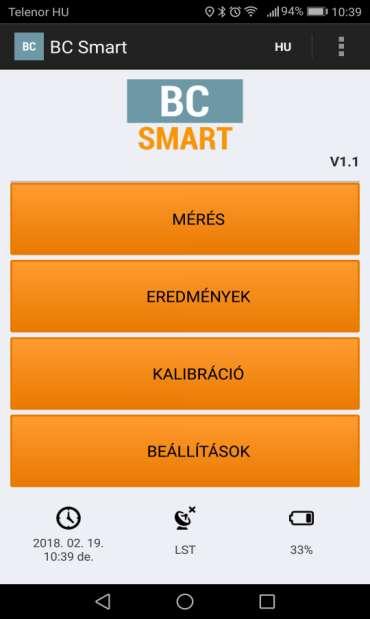

44 NEW A jövő itt van: SMART-BC Android/ IOS/ Win Level-0, Level-1, Level-2

45 TrE% - on site relative Compactness rate (given material and moister content) Trd% - Dynamic Compactness-rate (same result as the isotopic one) Ed Dynamic Modulus equal to E 2v (p=0,35 MPa under-plate load) E d-end End-Modulus (calculated from the last 3 drops of 18) CBR% - Californian Bearing Ratio (5%) c dyn bedding coefficient (N/mm 3 ) E vib (CCC) measured by BOMAG accelerator in site near omega s (mm) settlement after 5ys on 25cm layer (guarantee) E v2 Static Load Plate test result E vd German LFWD big-plate result GPS position of the test (LAT, LON ) Mr Resilient modulus (under developing) 12 INFORMÁCIÓ a SMART-BC eredményéből NEW

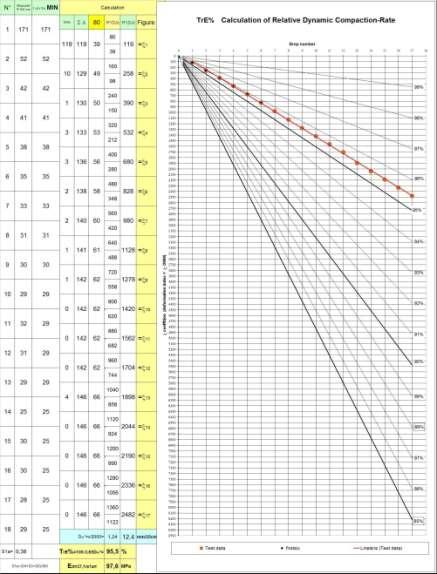

46 r száraz Trg% y = -0,3701x + 99,938 R² = 0,9995 Trg% - Dh összefüggése Dh (mm) MSZ EN :2005 2,20 2,10 2,400 2,200 2,000 1,800 1,600 1,400 1,200 1,000 0,800 0,600 0,400 0,200 Helyszíni Proctor-vizsgálat számított görbéi (Gsz) Ró n Ró sz e= S= S=1 S=0,9 S=0,8 lev/lev.opt 2,00 1,90 0, w% 1,80 1,70 1, w% Mit mér a SMART-OSP Android/ ios? Proctor-görbe / Trw-görbe in site NEW

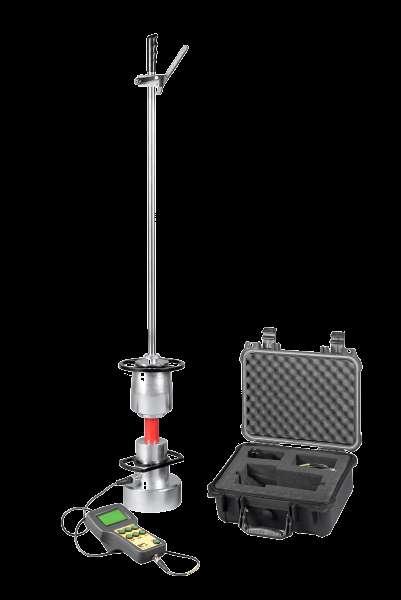

47 LFWD-BP TÍPUSOK MI az LFWD és HOGYAN HASZÁLHATÓ? Erre a készülékre elterjedt megnevezések az elmúlt 50 év alatt: LFWD Light Falling Weight Deflectometer LWD Light Weight Deflectometer LDWT Light drop weight tester PFWD Portable Falling Weight Deflectometer DLPT Dynamic Load-plate Test Nem földmű vizsgálatára alkalmazott, ejtősúlyos terhelési módot alkalmazó berendezések: KUAB, FWD, Dynatest SMART-LFWD két szintű okostelefonos applikációval (LEVEL-0, LEVEL-1). A teherbírást hagyományosan a ejtésből határozzák meg. Evd dinamikus modulus 0,1MPa tárcsa alatti terheléssel, fix 0,5 Poisson-tényezővel és C=2 hajlékony tárcsaszorzóva számítja. Szabványok: TP BF-StB B 8.3, RVS , RIL 836, UNE , e-ut , ASTM E , ČSN , TB , J Az ALLTEST Kft által gyártott SMART-LFWD kialakítása valamennyi fenti szabványnak megfelel. LFWD hagyományos nagytárcsás teherbírás mérő műszer

48 NEW SMART-LFWD Android/ IOS és a vezetékes LFWD-wire

49 Tárgy: RE: használati Dátum: Tue, 8 Aug :06: Feladó: Meolit Labor <meolit@meolit.hu> Címzett: 'Andreas Office' <office@andreas.hu> Szia István! Nagyon köszönjük! És ezúton is szeretnék gratulálni a BnC hez, 10 éve használjuk lassan és ez alapján is elmondhatom, hogy zseniális szerkezet! Minden jót és jó egészséget! Üdv: Molnár Viktor Legfontosabb: a pozitív visszajelzés, elismerések Köszönet érte

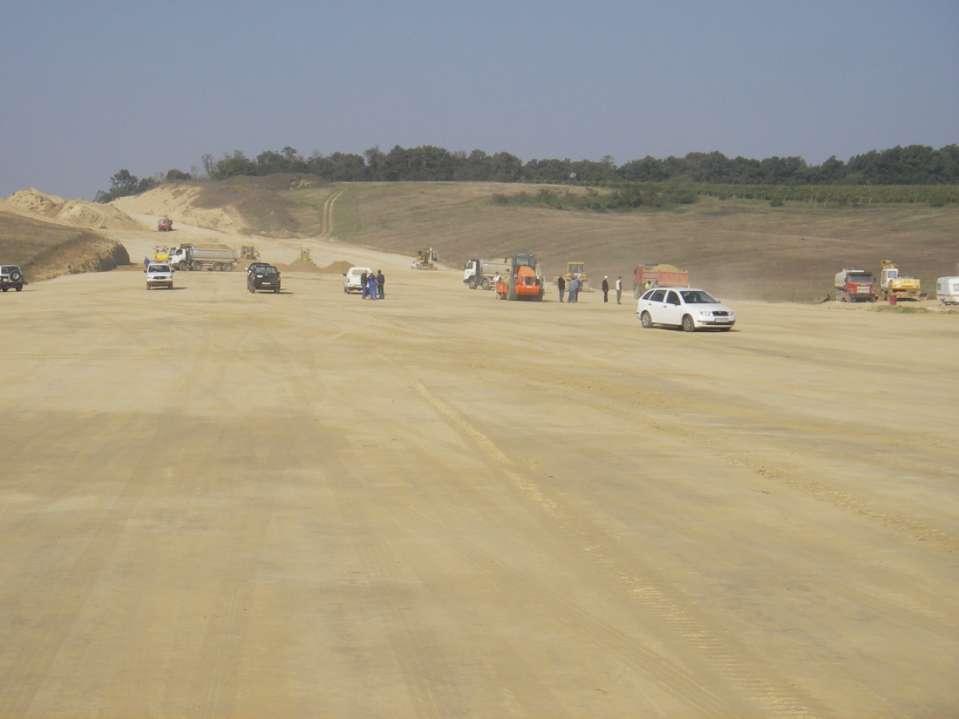

50 Gazdaságosság Világrekord: 139 BC mérés egy nap alatt

51 SMART Hass, Alkoss, gyarapíts: s a haza fényre derül (Kölcsey) BC Innováció nélkül nincs prosperitás (Palkovics Miniszter úr) CWA Uniós mérési szabvány MSZ Magyar Szabvány ÚT Útügyi Műszaki Előírás PATENTS: USA, GB, CN, MC, FR, DE, HU, EU, TH, IL Köszönöm a megtisztelö figyelmet! GINOP SMART-BC - Okostelefonra fejlesztett dinamikus tömörség- és teherbírás mérés kutatása és prototípus kifejlesztése SMART BC GINOP SMART-BC - Okostelefonra fejlesztett dinamikus tömörség- és teherbírás mérés kutatása és prototípus kifejlesztése PATENTS: USA, GB, CN, MC, FR, DE, HU, EU, TH, IL CWA Uniós mérési szabvány MSZ Magyar Szabvány ÚT Útügyi Műszaki Előírás Köszönöm a megtisztelö figyelmet!
