1 TECHNIKAI KATALÓGUS Mechanikai ellenálló képesség Korrózió Elektromágneses kompatibilitás Villamos folytonosság földelés Erôsáramú kábelezés Informatikai kábelezés réz Informatikai kábelezés optika Tûzvédelem Szabványok és elôírások INNOVATORS IN CABLE MANAGEMENT

2 Erôsáram Adat Ellenôrzés Kábelek szellôzése Beépített költségcsökkentés Védelem Bizonyított alkalmasság Mechanikai védelem Szabad töltéselvezetés EMC védelem Cablofil, a globális megoldás Érték Formatervezés Egyszerû kialakítás Széleskörû alkalmazhatóság Könnyû alakíthatóság (berendezések kikerülése) Gyors és egyszerû irány- és szintváltás Teljesítmény Kivitelezés Könnyû módosíthatóság és illeszthetôség Mechanikai 2 méter távolságban elhelyezett támasz (P2000) Elektromos Elektromos folytonosság IEC szerint tesztelve Elektromágneses Biztonságos fémszerkezet Hô Elôsegíti a kábelek hôleadását Emberi Különleges, szabadalmaztatott biztonsági él (safety edge) Logisztika Kivitelezés helyszínére szállítva Szerelés 30%-os megtakarítás Karbantartás Könnyû kábelbeazonosítás Vásárlás 5 kevesebb referenciaszám Környezetbarát Króm- és PVC-mentes Esztétikus Szakértô mérnökök által ajánlva Használhatóság Korlátlan Tisztaság Taszítja a port és nem tapad meg rajta a baktérium 2 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

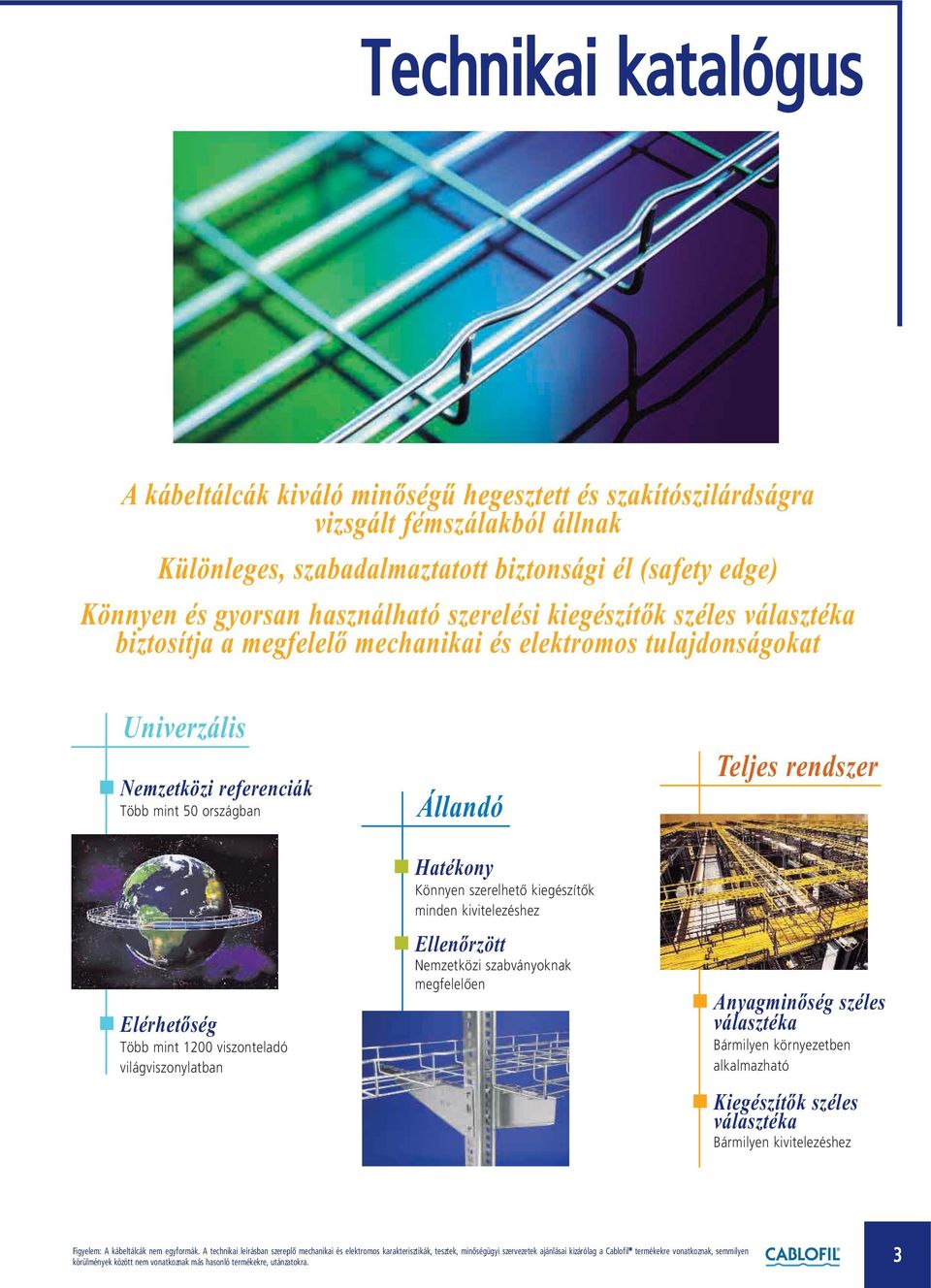

3 Technikai katalógus A kábeltálcák kiváló minôségû hegesztett és szakítószilárdságra vizsgált fémszálakból állnak Különleges, szabadalmaztatott biztonsági él (safety edge) Könnyen és gyorsan használható szerelési kiegészítôk széles választéka biztosítja a megfelelô mechanikai és elektromos tulajdonságokat Univerzális Nemzetközi referenciák Több mint 50 országban Állandó Teljes rendszer Elérhetôség Több mint 1200 viszonteladó világviszonylatban Hatékony Könnyen szerelhetô kiegészítôk minden kivitelezéshez Ellenôrzött Nemzetközi szabványoknak megfelelôen Anyagminôség széles választéka Bármilyen környezetben alkalmazható Kiegészítôk széles választéka Bármilyen kivitelezéshez Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 3

4 A kötôelemek fajtájának és elhelyezésének fontossága A kábeltálcák tulajdonságának optimalizálása érdekében a kötôelemek kiválasztása éppen olyan fontos, mint elhelyezésük az alátámasztásokhoz képest. A CABLOFIL kötôelemeket magas mechanikai és elektromos követelményeknek való megfelelésre tervezték. Fontos a következô ajánlások betartása a lehetôségek optimális kihasználásához: Általános elôírás, amely minden alátámasztás esetében használható L/5 L/2 Optimális (100% teljesítmény) Legjobb megoldás a kötôelemet az alátámasztástól L\5 távolságra helyezni. Lehetséges (70% teljesítmény) A megengedett terhelés 0,7-tel szorzandó, ha a kötôelem L\2-nél van. Tilos Soha ne helyezze az alátámasztást a kötôelem alá. Speciális eset: A CABLOFIL 2 méter távolságban elhelyezett támasza (P2000) esetén Létezik egy optimális megoldás arra, hogy 2 méterenkénti alátámasztásokat alkalmazzunk anélkül, hogy a kötôelemek ezen alátámasztások fölé, vagy a két felfüggesztési pont feléhez essenek. Kábeltálca L : 3 m Kábeltálca L : 3 m Kötôelemek Kábeltálca L : 3 m Kötôlem Kezdés 1,5 m 0,5m 0,5m 0,5m 2 m 2 m 2 m 2 m 2. támasz 3. támasz 4. támasz 5. támasz 6. támasz Ezen eredmény eléréséhez az elsô támaszközt tudatosan 1,5 méterre kell lecsökkenteni, majd az alátámasztások 2 méterenként kövessék egymást. Így a kötôelemek mindig 0,5 m-re vannak a támaszoktól, ezzel megközelítve az optimális elrendezést, ami 0,4 méter esetén valósulna meg. Ez az összeállítás, a huzalok minôségével és a szabványoknak megfelelô hegesztéssel garantálja a 2 méteres támaszközt a CABLOFIL legkeresettebb terméke számára (CF54-bôl az 50 mm-tôl az 500 mm szélességig). Az alátámasztások és azok helyének kiválasztása Irány és szintváltás: az alátámasztásokat a kábeltálcából készített kiegészítô elemek (T-elem, kanyar, elágazás stb.) 1/5-éhez kell elhelyezni. Ajánlott alátámasztásokat elhelyezni egy 90 fokos kanyar elôtt és után is. Nagyobb rádiuszú kanyaroknál érdemes betervezni extra alátámasztást a kanyar közepére is. 4 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

5 A CABLOFIL elsôdleges célja, hogy hatékony és univerzális kábelvezetési megoldást nyújtson felhasználói számára. Az összes termék és kiegészítô mechanikai tulajdonságait a legszigorúbb nemzetközi IEC szabvány szerint ellenôrzik. Megengedett terhelés Mechanikai ellenálló képesség CF54 PG, EZ, GC Az egyes tálcák megengedett terhelése szerepel katalógusainkban. Ez megfelel a CABLOFIL által garantált terhelésnek. Mivel a terhelés egyenletesen oszlik meg, így a mértékegysége DaN/m. A szabvány lehetôvé tesz két felfogatás között 1/100-nyi behajlást. A CABLOFIL, mint a piac meghatározó szereplôje, saját termékeire vonatkozólag ezt 1/200-adra csökkentette le. TERHELÉS (kg/m) CF 54/50 ŕ 100 CF 54/150 CF 54/200 CF 54/300 CF 54/400 ŕ 500 CF 54/600 2 méteres támaszköz esetén, ahol a szabvány által megengedett behajlás 20 mm, a CABLOFIL ezt 10 mm-re csökkentette. Terhelési teszt: tesztbeállítások az IEC es szabvány szerint FELFÜGGESZTÉS (mm) Megengedett terhelés maximum behajlással = L/200 a felfüggesztés közepénél, kötôelem a távolság 1/5-énél. Minden CABLOFIL termék az elôírt konfiguráció szerint tesztelt. A legnagyobb behajlást a két alátámasztás közötti távolság közepénél mérték úgy, hogy a kötôelemek a támaszköz 1/5-énél voltak elhelyezve. A biztonságos terheléshez az alábbi két érték közül a kisebbet válasszuk: az a terhelés, amely a támaszköz 1/200-ával megegyezô behajlást eredményez, vagy ha a maximális behajlás nem éri el az 1/200-át a támaszköznek, akkor a törési teher értéke osztva 1,7-tel. Kötôelem L/5 0,4 L L L L=támaszköz L Biztonság L/20 max L L/20 max A konzolok csoportosítása azok maximális terhelése szerint történik (DaN). A függesztôelemek csoportosítása viszont azok maximális nyomatéka szerint (DaN.m). Minden CABLOFIL kiegészítô elem az IEC es szabvány elôírásai szerint tesztelt, és annak teljes mértékben megfelel. A biztonságos terheléshez az alábbi két érték közül a kisebbet válasszuk: az a terhelés, amely a konzol végén L/20 behajlást eredményez, vagy ha a maximális behajlás nem éri el a konzol végén az L/20 értéket, akkor a törési teher értéke osztva 1,7-tel. Túlterhelés esetén a rácsszerkezet függôágyhoz hasonlóan deformálódhat. A CABLOFIL nem alkalmazható gyalogjárdaként. Ezen termékekbôl kizárólag kábeltartására és vezetésére szolgáló rendszerek építhetôek fel. Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 5

6 A kábelcsatornák tartóssága nagyban függ a környezeti hatások révén jelentkezô korróziótól. Így az a tényezô, hogy a kábelcsatorna milyen környezetben kerül felszerelésre, nagymértékben befolyásolja a termékek anyagának és felületkezelésének kiválasztását. Agresszív környezet: rozsdamentes acél Erôsen agresszív környezetben a felületkezelés megváltoztatása helyett a CABLOFIL egy speciális típusú acélt alkalmaz. Így a kiváló korrózióval szemben nyújtott védelme miatt a választás, fôleg az alacsony széntartalmuknak köszönhetôen, az alábbi két ausztenites acélra esett, a 304 L és a 316 L-re (L: alacsony széntartalom). 304L 316L Rozsdamentes acél 304 L EN AISI 304L X2CrNi18.09 szabvány A 304 L típusú rozsdamentes acél kiváló korrózióval szembeni védelmet nyújt friss vizes, természetes és élelmiszer-ipari környezetben (kivéve, ahol a mustárt és a fehérbort gyártják). Rozsdamentes acél 316 L EN AISI 316L X2CrNiMo szabvány A 316 L típusú rozsdamentes acél molibdént tartalmaz, ami alkalmassá teszi arra, hogy mindenfajta környezetben tökéletes korrózióval szembeni védelmet biztosítson, különösen a kémiai és élelmiszer-, valamint lôszeriparban, fotólaboratóriumokban és halogéngázos környezetben. PG Szénacél EZ GC Sópárateszt Rozsdamentes acél 304L Felület kezeletlen 304L Maratás & passziválás 316L Felület kezeletlen x 4,1 x 3,5 316L Maratás & passziválás Rozsdamentes acél szennyezettségmentesítése Az alábbi két folyamat biztosítja a termékek megfelelô élettartamát, és ezzel a kivitelezésre kerülô rendszer élettartamát is: Savas maratás zsírtalanítás elôtt eltünteti a szennyezôdéseket. Passziválás folyamat során mesterséges króm-oxid réteg képzôdik a fém felületén. A sópára és a kén-dioxid teszt során bizonyosodhatunk meg a korrózió elleni védelemrôl. A maratás és passziválás hatására a CABLOFIL rozsdamentes acélból készült termékei halványszürkék és teljesen matt felületûek lesznek. felületkezeletlen felületkezeletlen maratás és passzivizálás maratás és passzivizálás Használt acél Szóba jöhetô acél Rozsdam. 304 L Nikkel Rozsdam. 304 L 0 Nikkel Vörösréz Sárgaréz Acél Alumínium Króm Cink Potenciálkülönbség millivoltban meghatározva. A piros vonal alatt a szóba jöhetô acél védettséget nem biztosított. Vörösréz Sárgaréz Acél Alumínium Króm Cink Galvanikus korrózió A korrózió egy elektrokémiai jelenség, amely a különbözô fémek, vagy fémek és szennyezô anyagok közötti kapcsolat során, a kialakuló potenciálkülönbségek hatására jön létre. Ezt a jelenséget az alkatrészek kiválasztásánál is fontos figyelembe venni, ennek megfelelôen az egyes alkatrészek, valamint a kábeltálcák felületkezelésének összhangban kell lennie egymással. KÁBELTÁLCA KIEGÉSZÍTÔ ELEMEK EZ/PG EZ/GS GC GC/DC 304 L 316 L 316 L 316 L 6 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

7 A nem kontrollált rozsdásodás egy visszatérô probléma minden fémmel történô kivitelezés során, amely a minôségi tulajdonság, valamint a felszerelésre kerülô rendszer élettartamának csökkenéséhez vezethet. Hagyományos környezet: cinkkel galvanizált acél A fémek galvanizált védelme egy mesterséges folyamat. Amikor a cink oxidálószerrel lép kapcsolatba, cink-hidrokarbonáttá (fehér) alakul át, amely védelmet nyújt az acél számára. GS GS: folyamatos galvanizálás a gyártás elôtt, a Sendzimir folyamat alkalmazásával (elôgalvanizálás) GS szabvány (kiegészítô): EN Gyártási folyamat során a cinkbevonat a folyamatos bemerítések alkalmával rakódik le az acéllapokra vagy huzalokra, így az alkatrészek felülete simává és szürkévé válik. Korrózió 6 alkalmazási terület az egyes bevonatokra ajánlott lehetséges GS EZ GC DC 304L 316L Épületen belüli felhasználás, normál környezet Épületen kívüli felhasználás, városi környezet Vegyipar, robbanóanyag, fotólaboratóriumok Tenger, agresszív környezet, kénhasználat (kis koncentrációban) Savas vagy lúgos környezet Élelmiszeripar Halogéngázos környezet EZ Gyártás utáni elektrogalvanizálás Szabvány: EN A kezeletlen acélhuzalokból legyártott kábeltálcákat elôször maratják, majd utólag merítik cinktartalmú elektrolitba. Ilyenkor elektromos áram hatására alakul ki a cinkbevonat, így a termék felületén sima, jellemzôen kékesszürke bevonat keletkezik, amely a felhasznált elektrolit ph-tartalmát is mutatja. A felületnek és a színnek nincsen sem negatív, sem pedig pozitív hatása a bevonat korrózióállóságát tekintve. Gyártás utáni forrógalvanizálás EN ISO 1461-es szabvány (BS EN 729 régen) A kábeltálcák és kiegészítôik kezeletlen acéllapokból vagy huzalokból készülnek. Zsírtalanítás és maratás után olvadt cinkbe mártják ôket, ennek következtében az egész terméken egy vastag cinkrétegbevonat alakul ki, amelynek hatására világosszürke, enyhén durva felület keletkezik. Megjegyzés: Fehér foltok megjelenhetnek a termékek felületén a cinkhidroxikarbonát kiválása miatt, de ennek semmi káros hatása nincs a korrózióvédelemre. Mi több, ez a galvanizált védelem alapja. GC Epoxibevonat Elektrosztatikus porszóró folyamat kemencében ráégetve. A RAL színskála összes árnyalata elérhetô ezáltal. Fôleg esztétikai okokból alkalmazzák, az epoxifestékek nagyon jó korrózió elleni védelmet biztosítanak. Dacromet Cink- és alumíniumbevonat alkalmazása, amely sima és világosszürke megjelenést biztosít, valamint a termékek nem tûnnek zsírosnak. A Dacromet a GC-vel egyezô korrózió elleni védelmet biztosít, amelyet csak kisebb kiegészítôknél és függesztôelemeknél használnak, ahol a forrógalvanizálás alkalmazása nehéz lenne. DC A védelem folytatódik Cink-hidroxid Amikor a CABLOFIL kábeltálcákat erôvágóval elvágjuk, egy vékony cinkréteg marad vissza a felületen, ami megakadályozza a rozsdásodást. Anód Zn Katód Fe Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 7

8 EMC teszt Független és akkreditált laboratóriumok (AEMC és CETIM) által elvégzett tesztek, amelyek bizonyítják a CABLOFIL tulajdonságát az EMC-re vonatkozóan. 1. teszt (különbözô típusú kábeltálcákra) Adatkábel külsô elektromágneses mezôben Az adatkábelre többféle elektromágneses mezô hat, ami elektromágneses zavart okoz. Az összes kábeltálcatípust földelve tesztelik: Kábel acél kábelcsatornák nélkül 2. teszt (különbözô típusú kábeltálcákra) Adatkábel együtt egy erôsáramú kábellel Az adatkábelre többféle elektromágneses mezô hat, amit egy erôsáramú kábel okoz. A következô paraméterek vizsgálata történik: földelés befolyása, kábelek egymástól való távolsága: 0, 10, 20, 30 cm, kábeltálca típusa: rácsos, perforált, zárt csatorna, különválasztott kábeltálcák, csatorna válaszfallal és válaszfal nélkül. 118 konfigurációt teszteltek Kábel CABLOFIL csatornában Kábel CABLOFIL csatornában + fedô Elektromágneses turbulencia keletkezett erôsáramú kábelben vezetett áram hatására. Kábel perforált csatornában Kábel kábelcsatornában Az UTP kábelben mérték az okozott hatást. Nincsen acél rendszer CABLOFIL Zavarás a kábelben dbm-ben A 118 vizsgált változatból 3 konfiguráció összehasonlítása. Zavarás a kábelben dbm-ben Perforált tálca Kábelcsatorna CABLOFIL + fedô Frekvencia Frekvencia Eredmény és kiértékelés Eredmény és kiértékelés Az eredmények összehasonlítása az egyes kábeltálcatípusokra, rácsos vagy perforált kábeltálca, tetôvel vagy anélkül, mutatja a tálcák EMC tulajdonságát. A tesztek bizonyítják, hogy nincsen szignifikáns különbség a Faraday kalitka hatását tekintve a rácsos vagy a perforált kábelcsatornák között. Az eredmények alátámasztják, hogy fontos: fém kábelcsatornát használni, a kábelcsatornát földelni, szükség esetén tetô alkalmazása ajánlott.! Nem fémbôl készült kábeltálcák (PVC, kevert anyag) az elektromágneses zavarok ellen nem nyújtanak védelmet. Végkövetkeztetés Ez a második teszt a kábeltálcák csillapítási hatását mutatja meg amely kialakításuktól független (rácsos vagy perforált). Megfelelô EMC hatás elérése érdekében az eredmények azt támasztják alá, hogy fontos: fém kábeltálcát használni, a kábeltálcát földelni. Továbbá ezek a tesztek az alábbi kritériumok fontosságára is rámutatnak: a lehetséges maximális elválasztási távolság megteremtése, két különbözô kábeltálca használata erôs- és gyengeáram vezetéséhez, válaszfal használata, amennyiben közös csatornában történik a kivitelezés. Soha ne vezessünk erôs és gyengeáramú kábeleket azonos kábeltálcában válaszfal nélkül. KIVÁLÓ LEHETSÉGES FIGYELMEZTETÉS! Optimális EMC tulajdonság. Vizuálisan ellenôrizhetô kábelek. Megegyezô tulajdonság a rácsos kábeltálcával, de limitált ellenôrzési lehetôség. Nem fémbôl készült kábeltálcának nincs hatása az elektromágneses indukcióra. 8 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

9 Az EMC értelmezése magába foglalja a mágneses tér forrása és a berendezések, vagy rendszerek közötti elektromágneses szennyezés vizsgálatát. A jelenség Az elektromágneses zavart egy forrás hozza létre szennyezve ezzel a berendezéseket, vagy rendszereket. Az elektromágneses zavart az úgynevezett csatolási közeg közvetíti. Az EMC mint jelenség csak akkor lép fel, amikor ez a 3 elem, a forrás, a csatolási közeg és a berendezések, vagy rendszerek együttesen vannak jelen. A megfelelô EMC érték eléréséhez a három elem közül egyszerûen az egyiket el kell távolítani, vagy hatását csökkenteni kell. Egy fém kábeltálca tökéletes elektromos vezetôképességgel rendelkezik az EPH számára, amely révén csökkenti a csatolási közeg hatását, ezáltal hozzájárul a megfelelô EMC érték eléréséhez. Gyakorlatban az elektromos rendszerek telepítése ipari szabványok szerint történik. Forrás Elektromágneses kompatibilitás Csatolási közeg Berendezések vagy rendszerek Példák a forrásra: frekvenciamodulátorok, mobiltelefon, villámlás, erôsáramú kábelek stb. Példák a berendezésekre vagy rendszerekre: számítógépek, elektronikus készülékek, adatkábelek stb. Az aranyszabály! Mindig el kell különíteni az erôsáramú és az adatkábeleket egymástól (20 cm). A különbözô típusú kábelek derékszögben keresztezzék egymást. EN Biztosítani kell az elektromos folytonosságot. Fém kábeltálcák és alacsony ellenállású összekötôk. A kábeltálcákat méterenként le kell földelni. A CABLOFIL megoldás Nyitott szerkezetének köszönhetôen könnyen ellenôrizhetôvé és elválaszthatóvá teszi a kábeleket. Könnyû szerelhetôsége és fémszerkezete garantálja az elektromos folytonosságot minden esetben: összeillesztéseknél, hajlításoknál, szintváltozásoknál, falakon történô átmeneteknél stb. Nyitott szerkezete csökkentheti az induktív áthallást. Amikor CABLOFIL rácsos kábeltálcát használnak EPH hálózat, vagy épület hálózatának kiépítésekor, az hozzájárul a megfelelô EMC érték eléréséhez. Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 9

10 Földelési hálózat Egy kivitelezés megfelelô földelése alapvetô és szükséges az emberek és a készülékek biztonsága érdekében. Ezenkívül aktív szerepet játszik az EMC-ben is. Védô vezetô Földelôvezetô Föld Definíció Egy földelési hálózatban az épület összes fém része összeköttetésben van: a gerendák, csövek, kábelcsatornák, fémvázak és eszközök. A részegységek csatlakoztatásával garantálva a földelési hálózat folytonosságát. Földelôszonda Az egyenpotenciálú földelés elônyei Az egyenpotenciálú földelés úgy mûködik, mint egy csatornarendszer, amely a földbe vezeti a hibaáramot. Így gondoskodik arról, hogy: megvédje az embereket és a készülékeket, valamint fenntart egy megfelelô EMC szintet. CABLOFIL a földelési hálózat részeként Annak érdekében, hogy a biztonság és az EMC megfelelô legyen, a CABLOFIL tálcákat a földelési hálózattal méterenként kell összekötni. Amennyiben a távolságok ennél rövidebbek, a CABLOFIL tálcákat mindkét végüknél be kell csatlakoztatni a földelési hálózatba. Ahhoz, hogy megfelelô módon el lehessen vezetni a hibaáramot, és az elektromágneses zajokat csökkenteni tudjuk, a kábeltálcák által kialakított villamos kört úgy kell kiépíteni, hogy az zárt legyen. Megfelelô kiegészítôk A védôvezetô-tartó: egyszerû és hatékony eszköze a kábeltálca földelési hálózatba való csatlakoztatásának. A kivitelezôknek elôször meg kell határozni a védôvezetô keresztmetszetét. A CABLOFIL kínálatában széles választékot lehet találni ilyen típusú vezetôk megfelelô rögzítéséhez. GRIFEQUIP: alumíniumcsatlakozó, amely egy könnyû és olcsó megoldást kínál a 6 mm 2 35 mm 2 közötti keresztmetszetû védôvezetôk csatlakozására. és a Bi-metál csatlakozó: biztonságos és tartós földelést biztosít, amennyiben a védôvezetôk keresztmetszete 16 mm 2, 35 mm 2 és 50 mm 2. Végzáró rögzítôelem + bi-metál csatlakozó: a legmagasabb igényeknek is megfelelô földelés létrehozása érdekében. 10 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

11 Az emberek és a készülékek biztonságában az elektromos vezetôképesség is szerepet játszik. Definíció Egy rendszer elektromos vezetôképessége azon képesség, amely biztosítja az elektromos áram folyását. Minden rendszer az ellenállásával (R) jellemezhetô. Ha R = 0 V: a rendszer tökéletes vezetô. Ha R végtelen: a rendszer tökéletes szigetelô. Minél alacsonyabb a rendszer ellenállása, annál jobb elektromos vezetôképességgel bír. Villamos folytonosság Tesztelt elektromos vezetôképesség A tökéletes elektromos vezetôképesség elônyei Az egyenpotenciál a kábeltálca minden egyes részén segít elvezetni a kóboráramokat és ezért: Garantálja az emberek és készülékek biztonságát, elkerülve az elektromos áram okozta halál kockázatát. Nincsenek csatlakozók = VESZÉLY Csatlakozókkal = BIZTONSÁG CABLOFIL Tesztelés folyamán a CABLOFIL kábeltálcák felülmúlták az IEC es szabványban elôírtakat, amely ajánlásként maximálisan 5 mv/m ellenállást írt elô a kábelcsatornákra. CABLOFIL kötôelemek Az IEC szabványnak megfelelôen a kötôelemek ellenállása maximum 50 mv-ban van meghatározva. A teszt során az elektromos áram ( ) rendszeren keresztüli haladását figyelik meg (kábeltálca + kötôelemek) és mérik a kötôelemek ellenállását ( ). Teszt összeállítás Megfelelô EMC védelem: <1mV Elektromágneses zavar A kábeltálca fémszerkezete az elektromágneses zavarok egy részét elvezeti. Végeredmények A CABLOFIL kötôelem átlagos ellenállása 0,82 mv, ami ötvenszer-nyolcvanszor jobb, mint a szabványban elôírtak. Az összes CABLOFIL kötôelem tesztelt és megfelel a szabványnak.! Az epoxival bevont csatornák nem vezetik az elektromos áramot. A tesztek összes eredménye a Cablofil Projekt Menedzsertôl kérhetô. Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 11

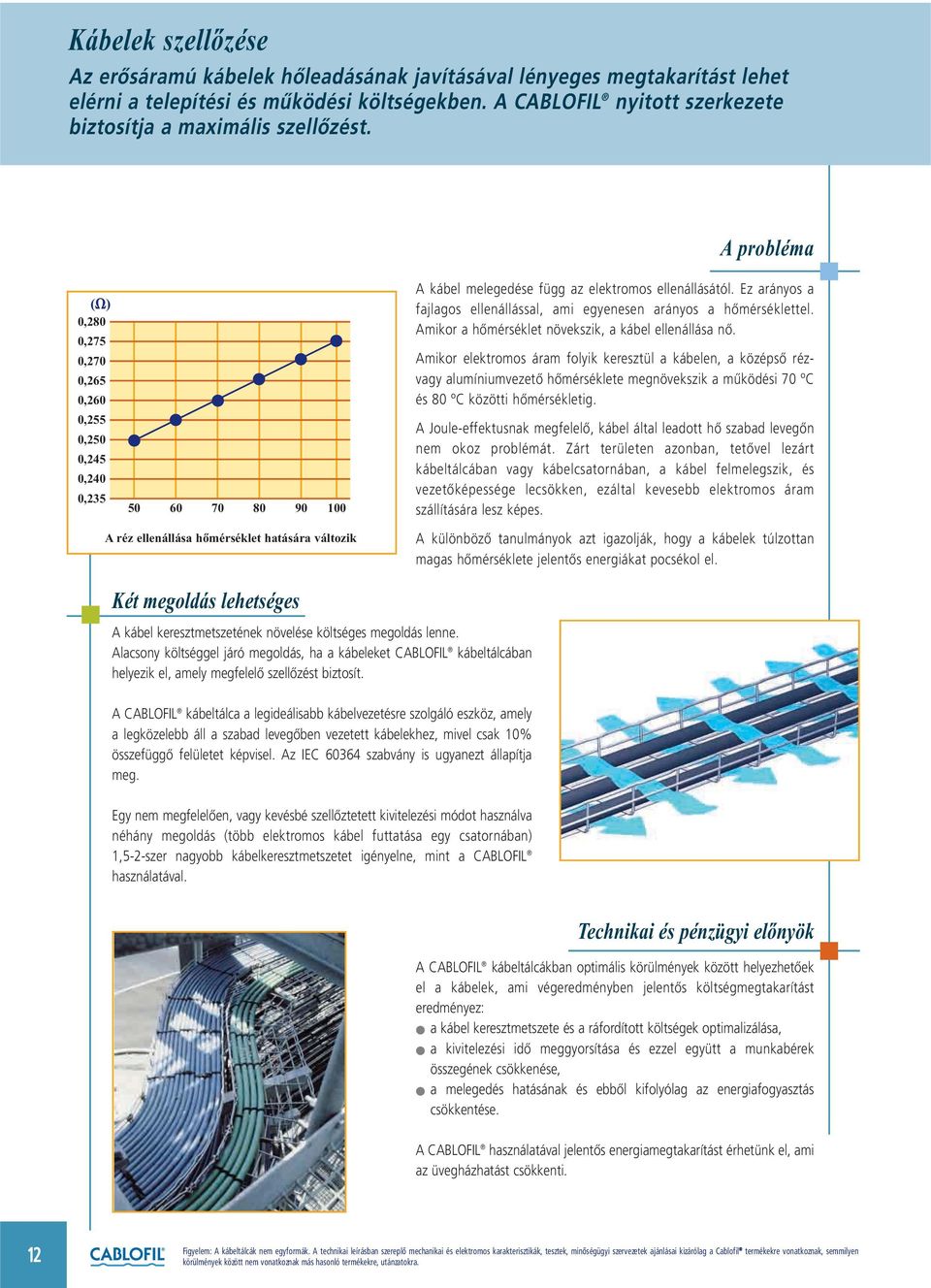

12 Kábelek szellôzése Az erôsáramú kábelek hôleadásának javításával lényeges megtakarítást lehet elérni a telepítési és mûködési költségekben. A CABLOFIL nyitott szerkezete biztosítja a maximális szellôzést. A probléma (V) 0,280 0,275 0,270 0,265 0,260 0,255 0,250 0,245 0,240 0, A kábel melegedése függ az elektromos ellenállásától. Ez arányos a fajlagos ellenállással, ami egyenesen arányos a hômérséklettel. Amikor a hômérséklet növekszik, a kábel ellenállása nô. Amikor elektromos áram folyik keresztül a kábelen, a középsô rézvagy alumíniumvezetô hômérséklete megnövekszik a mûködési 70 ºC és 80 ºC közötti hômérsékletig. A Joule-effektusnak megfelelô, kábel által leadott hô szabad levegôn nem okoz problémát. Zárt területen azonban, tetôvel lezárt kábeltálcában vagy kábelcsatornában, a kábel felmelegszik, és vezetôképessége lecsökken, ezáltal kevesebb elektromos áram szállítására lesz képes. A réz ellenállása hômérséklet hatására változik A különbözô tanulmányok azt igazolják, hogy a kábelek túlzottan magas hômérséklete jelentôs energiákat pocsékol el. Két megoldás lehetséges A kábel keresztmetszetének növelése költséges megoldás lenne. Alacsony költséggel járó megoldás, ha a kábeleket CABLOFIL kábeltálcában helyezik el, amely megfelelô szellôzést biztosít. A CABLOFIL kábeltálca a legideálisabb kábelvezetésre szolgáló eszköz, amely a legközelebb áll a szabad levegôben vezetett kábelekhez, mivel csak 10% összefüggô felületet képvisel. Az IEC szabvány is ugyanezt állapítja meg. Egy nem megfelelôen, vagy kevésbé szellôztetett kivitelezési módot használva néhány megoldás (több elektromos kábel futtatása egy csatornában) 1,5-2-szer nagyobb kábelkeresztmetszetet igényelne, mint a CABLOFIL használatával. Technikai és pénzügyi elônyök A CABLOFIL kábeltálcákban optimális körülmények között helyezhetôek el a kábelek, ami végeredményben jelentôs költségmegtakarítást eredményez: a kábel keresztmetszete és a ráfordított költségek optimalizálása, a kivitelezési idô meggyorsítása és ezzel együtt a munkabérek összegének csökkenése, a melegedés hatásának és ebbôl kifolyólag az energiafogyasztás csökkentése. A CABLOFIL használatával jelentôs energiamegtakarítást érhetünk el, ami az üvegházhatást csökkenti. 12 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

13 Az erôsáramú rendszerek telepítése kiváló minôségû kábelvezetô eszközökre épül. A CABLOFIL ezt továbbfejlesztette azáltal, hogy egy erôs, gyors, biztonságos, tiszta és szellôzôképes rendszert kínál a kivitelezôk számára. A CABLOFIL megoldás Mechanikai teljesítmény A CABLOFIL mechanikai tesztsorozatoknak volt alávetve. Az összes, általunk kínált termékreferencia alkalmas eôsáramú kábel vezetésére. A katalógusban megtalálható terhelhetôségi számadatok segítenek a legmegfelelôbb termékek kiválasztásában. Flexibilitás Az összes CABLOFIL kiegészítô termék, a kanyarelemeket, T-elágazásokat, lépcsôket és egyéb felszereléseket is beleértve, úgy van kitalálva, hogy a felszerelésük egyszerû legyen a kivitelezés helyszínén, miközben a kábelek elôírás szerinti hajlásszögét is biztosítsák. Karbantartás Erôsáramú kábelezés Széles termékkínálat A kábeleken keresztül juttatják el az elektromos berendezések üzemeltetéséhez szükséges erôsáramot. Az erôsáramú kábel választásánál alapvetôen 2 fô kritériumot kell figyelembe venni: Mechanikai jellemzôk: mechanikai feszültség, tûz, hômérsékleti tulajdonságok, kémiai ellenállás, ütôdés és vibrációs ellenállás, stb. Elektromos jellemzôk: AC vagy DC, nagyon alacsony, alacsony, közepes, magas vagy nagyon magas feszültség, egyfázisú vagy háromfázisú, stb. Az elektromosság világában használt és elôforduló kivitelezési megoldások mindegyike a fentiekben említett jellemzôk kombinálásával leírható. Számos kábelkialakítás létezik. Nyitott szerkezetének köszönhetôen lehetôvé teszi a kábelek telepítésének könnyû ellenôrzését, amely késôbbiekben az elôírt karbantartási munkák elvégzését is leegyszerûsíti. Biztonság Néhány telepítés esetében elengedhetetlen az emberek és/vagy a tárgyak biztonságának növelése. Ilyenkor megfelelô védelemmel ellátott vezetô szükséges. A CABLOFIL erre is megfelelô megoldásokat kínál (lásd Földelési hálózat címû részben). Tisztaság A por és a baktériumok megtelepedésének és egyéb törmelékek belekerülésének esélye minimálisra csökken a CABLOFIL nyitott, rácsos szerkezetének köszönhetôen. Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 13

14 Megbízhatóság és tartósság Két fô szempontot vesznek figyelembe egy telepítés során: a megbízhatóságot és a tartósságot. Független tesztek sorozata került elvégzésre annak érdekében, hogy mérésekkel bizonyítsák a CABLOFIL pozitív viselkedését kábellel túlterhelt állapotban. Független tesztek A CABLOFIL kábeltálcákat az Intertek Teszt Szerviz laboratóriumaiban vizsgálták, amely az ETL részlegéhez tartozik, és világvezetôk a tesztelésben, ellenôrzésben és minôsítésben. Célok: minél alaposabban megismerni a CABLOFIL és a Cat5e és Cat6 kábelek használata során bekövetkezô akár rövid, akár hosszú távú pozitív változásokat, összehasonlítva a hagyományos csatornákkal (teli szerkezet) szemben. Mérések A következô 2 teszt alatt, a kábelek legjellemzôbb paramétereit (NEXT, FEXT, Csillapítás, Reflexiós veszteség, stb.) többféle variációban mérték. Az összehasonlításhoz fô jellemzôként a reflexiós veszteség lett kiválasztva: a kábel impedanciája elôre meghatározott érték. Ettôl való eltérés visszaverôdést okozhat! ANSI/TIA/EIA 568 & 569 szabvány Az ANSI/TIA/EIA 568-as szabvány foglalkozik a hálózatok tervezésével és telepítésével, ezen belül is jelentôs hangsúlyt fektetve a teljesítményszint és a paraméterek kérdéskörére. Az ANSI/TIA/EIA 569-es szabvány foglalkozik az elektromos telepítés szabályaival, ezen belül is kiemelten a nyomvonal-kialakítással. Terhelés alatti megbízhatóság vizsgálata Eredmények: A tesztek azt mutatják, hogy a Cat5e és Cat6 típusú kábelek 40 kábelnek megfelelô súllyal terhelve nem mutatnak jelentôs tulajdonságváltozást, akár CABLOFIL kábelcsatornában, akár sík felületû alátámasztáson vannak elhelyezve. 90 méter hosszú Cat5e és Cat6 típusú kábel lett tesztelve terhelés nélkül, majd 40 kábelbôl álló kötegnek megfelelô nyomás alatt. Így összehasonlítva a kapott adatokat a kábel tartására, vezetésére szolgáló eszköz hatása meghatározható. CABLOFIL terhelés nélkül CABLOFIL terhelés alatt Sík felület terhelés nélkül Sík felület terhelés alatt Terhelés alatti tartósság vizsgálata Eredmények: A CABLOFIL -ben, amely egy nyitott és megfelelô szellôzést biztosító rendszer, a vezetett kábel jobb teljesítményt nyújt, mint egy sík felületû, zárt rendszerben, ahol a meleg nem képes szétoszlani. Az informatikai kábelek telepítésében az idôvel bekövetkezô változások vizsgálatához a fentiekhez hasonló tesztek elvégzésére volt szükség, 15 éves öregedés szimulálásával és igen szigorú katonai elôírások alapján: a kábeleket, valamint a tálcákat és kiegészítôiket 200-szor tették ki nagy hômérséklet-változásoknak ( 40 ºC és +85 ºC), 2 héten keresztül. Reflexiós veszteség Frekvencia (MHz) Megkívánt Végsô Határ Megkívánt-Végsô (db) Reflexiós veszteség Határtól való távolság (db) Az adatok elérhetôk a Cablofil Projekt Menedzsernél. 14 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

15 Az informatikai kábelek technológiája gyorsan fejlôdik, a nagy sebességû hálózatok használata is exponenciálisan nô. A CABLOFIL ezen kivitelezések körében is elfogadottá vált mint az ideális informatikai kábel vezetésére szolgáló rendszer (koaxiális kábelek és csavart érpárok). Kategória Cat 3 Cat 4 Cat 5 Cat 6 Cat 7 Új szabványok az új teljesítményekhez Frekvencia 16 MHz 20 MHz 100 MHz 250 MHz 600 MHz A kategória: a rendszerösszetevôk teljesítményszintjét határozzák meg: kábel, csatlakozó vagy vezetô. Informatikai kábelezés réz Osztály A B C D E F Frekvencia 100 khz 1 MHz 16 MHz 100 MHz 250 MHz 600 MHz Az osztály: egy kapcsolat teljesítményszintjét határozza meg, amely több összetevôbôl épül fel (például kábel + csatlakozó). Így az osztály nem egy összetevô jellemzésére szolgál, hanem az egész rendszer teljesítményszintjének meghatározására. Csavart érpár Ez a kábeltípus a leginkább elterjedt a helyi telefonos és számítógépes hálózatok kiépítésénél. Az érpárok, amelyek egyenként 2 rézhuzalból állnak, mûanyag védôburkolattal rendelkeznek. Specifikáció készítése során fel kell tüntetni a kivitelezésre kerülô rendszerosztály besorolását, éppen úgy, mint a beszerelésre kerülô összetevôk kategóriáját is. Koaxkábel Alacsony költség, könnyû kezelhetôség jellemzi. Árnyékolt koaxkábelek alkalmazása javasolt számítógépek csatlakoztatásának kialakításánál, például az iparban, gyors digitális jelek közvetítésére, alacsony frekvencián. Rézhuzal Szigetelés Védôburok Fémfonat U/UTP: nem árnyékolt csavart érpár árnyékolatlan védôburkolattal. A legolcsóbb és a legszélesebb körben elterjedt a világon. F/UTP: csavart érpár árnyékolt burkolattal. S/FTP: árnyékolt csavart érpár árnyékolt védôborításban. Az elektromágneses zavarások hatékony védelme érdekében az F/UTP és S/FTP kábelek árnyékolását a kábel mindkét végén le kell földelni. Fontos! A rendszer teljesítményének garantálása érdekében a kábelek vezetésére nagyon oda kell figyelni, valamint a szabványban elôírtaknak is meg kell felelni, úgymint a görbületi sugár, kábelhúzási erô és kötegelési méretek. Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 15

16 Elônyök A legmegbízhatóbb és legbiztonságosabb átviteli mód. Magas adatátviteli sebesség, egészen 1 Gb/mp is lehet. Alacsony jelcsillapítás: nagy távolságok közötti adatátvitel. Elektromágneses zavar elleni védelem. Nincs elektromágneses sugárzás. 100% biztonságos csatlakozás. Korrózió elleni védelem. Tömör szerkezet Az optikai szálas kábelekkel kapcsolatban nem helyénvaló hiedelem az, hogy törékenyek, mivel értékesítés és használat elôtt számos teszten mennek keresztül, amelyek a különbözô szabványokban (például a francia NFC es) leírtaknak megfelelnek. Nyúlási teszt F F erô hatása az optikai kábelre Egy 100 méter hosszú optikai kábelt 3 különbözô nagyságú, 10 percig tartó folyamatos nyújtási tesztnek vetnek alá: Fo = 220 DaN; Fn = 300 DaN; Fm = 350 DaN A nyújtás szintjét az F erô határozza meg, ami az optikai kábel végén hat. A teszt akkor megfelelô eredményû, ha a következô 3 feltétel egyszerre teljesül: a. A 3 nyújtás után az adatátviteli sebesség nem változik. b. Nincs megnyúlás* Fo esetén. c. Fm esetén a mért megnyúlás* kisebb, mint 15 cm (Pl. < 0,15% teljes hosszhoz mérve). * A végsô megnyúlás mértéke azaz érték, amelyet akkor mérnek, miután a húzóerôt rákapcsolták az optikai kábelre. F = 30 DaN/cm 5 m Nyomóerô (F) Nyomóerô vizsgálat A kábelt 5 méterre a végétôl 30 DaN/cm nyomóerônek vetik alá 5 percig. A teszt akkor sikeres ha: a. Nincsen szabad szemmel észrevehetô perforáció, repedés vagy törés a védôburkolat felületén. b. A terhelés után az adatátviteli sebesség, amely az optikai kábelt jellemzi, nem változhat meg (tûréshatár 0,1 db). Görbületi sugár vizsgálat A teszt egy 30 cm átmérôjû hengeren történik. Sem repedés, sem pedig redô nem szabad, hogy látható legyen a teszt után. Optikai kábel a hengerre tekerve A CABLOFIL megoldás A rézkábelekhez hasonlóan az optikai kábeleknek is meg kell felelniük a professzionális telepítési szabványoknak. A CABLOFIL 3 fô elônyt kínál: a rácsos tálca fémszálainak lekerekített formája és a sima biztonságos élek (safety edge), széles kiegészítô termékválaszték (CABLEXIT, CABLOGRIP stb.), a nyitott szerkezetnek köszönhetôen könnyû karbantartás és a telepítés minôségének ellenôrizhetôsége. 16 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

17 Az optikai kábelek fejlôdése az egyre növekvô, különbözô állomások közötti informatikai adatok továbbításával kapcsolatos igényekbôl fakad. Az optikai kábelre jellemzô elektromágneses zavarástól való teljes védelem és az adatátviteli tulajdonságok teszik ideálissá a nagy sebességû adatáramlás megvalósítására. Definíció Az optikai kábel egy nagyon vékony üvegszál, amiben a fény terjedése kiváló, és így digitális adat továbbítására is alkalmas. Informatikai kábelezés optika Az optikai kábel csillapítását decibelben (db) szokás mérni, amely többek között meghatározza az adatátvitel minôségét is. Az optikai kábel összetétele A fényhullámok az optikai kábel magján keresztül terjednek, ami készülhet szilíciumdioxidból vagy olvasztott kvarcból. A mag átmérôje 50 és 200 mikron között határozható meg. Az úgynevezett optikai burkolat tartja a fényhullámokat a kábel magjában: a fény az üvegszálban sorozatos fénytörések révén terjed és a burkolat miatt mindvégig ezen szálon belül marad. Védôburkolat Optikai szál (mag) Elsôdleges védelmi burkolat Optikai védôburkolat A védôburkolat, ami általában egy 25 és 1000 mikron közötti vastagságú mûanyag réteg, tökéletes mechanikai védelmet biztosít a kábel számára. Az optikai kábel méretei Fénynyaláb Az optikai kábel méreteit az optikai szál és burkolatának méretei határozzák meg. A legelterjedtebb méretek a 9/125, 50/125, 62,5/125 és 100/140 mikron. Az optikai kábelek fajtái Monomódusú optikai kábel A fénynyalábok egy nagyon vékony optikai szálon keresztül, szinte teljesen egyenesen terjednek. Ezt a fajta optikai kábelt széles körben a telefonközpontok összekötésére, nagy távolságok összekapcsolására (több km), valamint gerinchálózatok kiépítésénél használják. Multimódusú, step-index optikai kábel Az optikai szál (mag) arányaiban nagyobb átmérôjû a védôburkolathoz képest. Ez a fajta optikai kábel nagyon jól alkalmazható rövid távolságok áthidalására, de ettôl függetlenül ritkán használják. Multimódusú, graded-index optikai kábel Az optikai szál és a védôborítás több réteget hoz létre. Ez a fajta optikai kábel közepes távolságok esetén ajánlott, mint például helyi hálózatok, vagy az épületek fô nyomvonalainak kiépítésénél. Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 17

18 A CABLOFIL az elsô kábeltálcagyártó, amely megfelelt a DIN : es szabvány szerinti E 30-E 90-es tanúsítványnak. A vizsgált összeállítások CABLOFIL, a kábeltálca, amely megfelel az E 30-E 90 elôírásoknak A kábeltálca eredeti kialakítása a tesztelés végeztével is megmarad. A kábelek és a kábeltálcák mechanikai jellemzôi csökkentek, azonban mégis biztosították a rendszer tartósságát az elôre meghatározott idôszakra. Tartósság > 30 min Szabvány E 30 > 60 min E 60 > 90 min E Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

19 Számos esetben fontos szempont egy elektromos rendszernél annak égési tulajdonsága. Lényeges megérteni, hogy a rendszerösszetevôk hogyan viselkednek tûz hatására. A CABLOFIL termékek ezen a teszten is túlestek, és az összes tûzvédelmi elôírásnak megfelelnek. DIN szabvány A német szabvány tekinthetô referenciának. Mostanáig nem hoztak létre európai tûzvédelmi szabványt kimondottan a kábeltálca számára. Bár manapság a kábelrendszerek tûzvédelmi tulajdonságai egyre fontosabbá válnak, amely azt eredményezné, hogy a kábeltartó rendszereket is magukba foglalják, éppen úgy, mint azt a BSEN5839-1:2002-es szabvány is teszi. Tûzvédelem A német DIN es szabvány kimondja, hogy a teljes kábeltálcarendszerbôl, a tartozékokat és kábeleket is beleértve, egy legalább 3 méter hosszú darabot közvetlen tûznek egészen 1000 ºC-ig kitett környezetben 30, 60 vagy 90 perces idôtartamon keresztül kell tesztelni. A teszt célja ellenôrizni az elektromos rendszer viselkedését és biztosítani, hogy a kritikus szolgáltatások (vészlámpa, ventilátorok, vészkijárat, tûzjelzô stb.) tûz esetén is mûködôképesek maradjanak arra az idôre, amennyi elegendô egy tûz esetén a mentés megszervezésére. Egy elismert, független laboratórium Az IBMB (Institute für Baustoffe, Massivbau & Brandschutz) laboratórium minôsítve van a tesztek elvégzésére és jogosult a tanúsítvány kiadására. Biztosítja, hogy a tesztek a szabványban elôírt körülmények között történjenek. Teszt eredmények A hômérséklet emelkedésének görbéje (ETK) a DIN szabványban elôírtak szerint alakult. Az E90 teszt nem minôsíti a kábeltálcákat név szerint, de a CABLOFIL -t egy speciális modell részeként értelmezi, amelyben a kábelgyártók is benne vannak. A kábelek számos fajtáját tesztelték már sikeresen: Eupen, Datwyler és Alcatel. A kábelek ellenôrzése párban történt. Sütô IBMB C 830 C 930 C 1000 C 0 mn 30 mn 60 mn 90 mn EZ Path a CABLOFIL tûzvédelmi megoldása Egyedülálló újításának köszönhetôen könnyû és gyors beszerelés, valamint gazdaságos kivitelezés. Elektromos folytonosság és EMC: a szabványoknak megfelelôen. Minôsítve: megfelel a 240 perces tûzvédelmi tesztnek (EN norma). Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 19

20 Szabványok Az IEC szabvány: a kábeltálca és kábellétra rendszerek elektromos hálózatok telepítésére" meghatározza a kábeltálca kínálatának tulajdonságát. A jelölés Az IEC szabvány a kábeltálca és kábellétra rendszer, mint termékkel szemben támasztott követelményeket és tesztelési folyamatokat határozza meg. Mivel ez az egyetlen olyan szabvány, amelyet európai szinten koordinálnak, ezért ez az irányadó, amikor a CE jelölés rákerül a termékre. Az összes CABLOFIL kábelcsatorna és tartozékai összhangban vannak az európai szabványokkal. Így a termékek CE jelöléssel vannak ellátva. Az IEC szabvány Ez a szabvány határozza meg az elvégzendô mechanikai tesztek folyamatát a kábeltálcán, konzolokon, tartókon és egyéb tartozékok esetében. Magába foglalja továbbá az elektromos folytonosság vizsgálata során betartandó lépéseket és elvárt jellemzôket, amelyek a kábeltálcákat és az illesztéseket minôsítik. A CABLOFIL kínálat összes termékének mechanikai és elektromos tulajdonsága a szabványban elôírtak szerint lett tesztelve. 20 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

21 A kábeltálca gyártása és használata szigorú és pontos elôírásoknak kell, hogy megfeleljen. A CABLOFIL egy naprakész szerelési útmutatót biztosít és garantálja azt, hogy termékei ennek megfelelnek. Az elôírások Az alábbi elôírások betartása szükséges a kábeltálcák esetében: A kisfeszültségû szabványelôírás 73/23/CEE, vagy más néven LVD. 93/68/CEE szabványelôírás, ismertebb nevén CE jelölés. Az LVD elôírás A kisfeszültségû szabványelôírás (LVD) 73/23/CEE, összehangolja a tagállamok törvényeit, magába foglalja a fogyasztói és kereskedelmi termékek azon körét, amelyek a következô feszültséghatárok között mûködnek: 50-tôl 1000 volt AC 75-tôl 1500 volt DC Szabványok és elôírások Az elôírások és a szabványok közti különbség Az elôírások azokat az elvárásokat határozzák meg, amelyek hatással vannak a termék körül lévô emberekre és tulajdonokra, de nem magyarázzák meg részletesen, hogy hogyan kell alkalmazkodni ezekhez: ez a szabványok feladata. A CE jelölés elôírása A CE jelölés szabványelôírásként ismert 93/68/CEE, módosítja az LVD-t, az alábbi témákkal kapcsolatban: maga a jelölési folyamat és a megfelelôségi nyilatkozat. Az EMC szabványelôírás 89/336/CEE speciális esete Elektromágneses összeférhetôség (EMC) elôírás kizárólag az aktív elemek alkalmazására vonatkozik. Mivel definíció szerint a kábeltálca egy passzív elem, ez a szabványelôírás nem alkalmazandó. Megfelelôen csatlakoztatva a földhálózathoz, azonban a fémtálca pozitív szerepet tölt be a megfelelô EMC védelem elérésében egy kivitelezés során. Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 21

22 Nehézipar A számos különféle ipari környezet megköveteli a nagyon magas biztonsági és minôségi szintet elôíró szabványokat. A CABLOFIL termékek megfelelôek a maró, agresszív vagy veszélyes környezetekhez is. A kínálatban teljes rendszerek találhatók, amelyek a különbözô környezeti viszonyokhoz alkalmazkodnak, valamint mind mechanikai, mind pedig elektromos szempontból tesztelve lettek. Bányák / Kôbányák Acélüzemek Cementgyárak Petrokémiai üzletágak Gáz üzletágak Elektromos üzletágak Könnyûipar Vegyi, gyógyszerészeti és agrárüzletágak azok, amelyek magas minôségi elvárásoknak megfelelô rendszereket igényelnek, olyanokat, amelyek az elvárt tisztaságot és higiéniai feltételeket is biztosítani tudják. A CABLOFIL az ideális megoldás. Általában mûhelyekben és termelôsorokon nagyon sok erôsáramú és adatkábelt használnak. A CABLOFIL termékek elôsegítik a termelés biztonságos, rugalmas, tiszta és könnyû mûködését. Vegyi / Gyógyszerészeti Üveg / Fa / Textil / Papír Autóipar / Beruházások Élelmiszeripar Hajógyártás Víztisztítás és szemét 22 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen

23 Alkalmazások Szolgáltató épületek Gyenge- és erôsáram elválasztása, tûzvédelmi eszközök, szellôztetô- és klímarendszerek, valamint helyi számítógépes hálózatok szolgáltató épületekben szintén magas biztonságú rendszerek telepítését igénylik. Az erôs, de nyitott szerkezete a CABLOFIL tálcáknak megkönnyíti a karbantartást, leegyszerûsíti a kábelek ellenôrzését, amely elengedhetetlen egy ilyen kivitelezés során. Kórházak Bevásárlóközpontok Irodák / Hotelek Múzeumok Iskolák Infrastruktúra Közlekedni, utazni vagy pihenni biztonságban! Kulcsfontosságú ilyenkor is az áram vezetése és kiemelkedô szerepet kap az irányítások, vezérlések biztonsága. A CABLOFIL, köszönhetôen a gyors és könnyû telepíthetôségének, valamint rugalmasságának és biztonságosságának, az elônyös választás középületek építésénél. Telekommunikáció Repülôterek Vasútállomások Alagutak Hidak Stadionok Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen 23

24 Kutatás-fejlesztés egy lényeges folyamat a mûködésünkben Belsô Terheléses, elektromos folytonosság- és ütésállóságtesztek. Külsô Tûzvédelemi, korrózióvédelemi, DNV, EMC és adattesztek, VDE. CABLOFIL a legtöbbször tesztelt kábelcsatorna a világon! A CABLOFIL nyilatkozat A CABLOFIL nyilatkozat Missziónk: a vevôi elégedettség folyamatos növelése A vevôi elégedettség irányítsa mûködésünket. Ez határozza meg viselkedésünk és tetteink. Gondolkozz globálisan és hozz döntéseket, akár jelentôs súllyal bíró döntéseket, amelyek elôsegítik az üzlet fejlôdését világszerte (kapcsolatokkal, vevôkkel, beszállítókkal, beruházókkal stb.) Fejlessz és ezért kérdezz, vizsgálj, hallgass, javíts, változtass és alkoss. Legyen tudomásod a pénzügyi befektetésekrôl és a profitról. Légy etikus: végy figyelembe másokat, törvényeket, környezetet, értékesítési gyakorlatot és mások szavait. Kellemes környezetet hozz létre kifelé és befelé is, a termékek és szolgáltatások minôségével, másokkal való figyelmes kapcsolatok révén, valamint a végeredmények elérésével. Rendszerezd munkádat kulcsfolyamatok alapján, határozd meg a célokat és mérd teljesítményed. Az összes folyamatnak ki kell egészítenie egymást annak érdekében, hogy folyamatosan fejlôdni tudjunk. Xavier de Froment - elnök 24 Figyelem: A kábeltálcák nem egyformák. A technikai leírásban szereplô mechanikai és elektromos karakterisztikák, tesztek, minôségügyi szervezetek ajánlásai kizárólag a Cablofil termékekre vonatkoznak, semmilyen
