2 1955-ben alapítva, az INDELEC szakért je lett a primer, illetve szekunder -villámvédelemnek. A Prevectron villámhárító, az INDELEC által 1986-ban bejegyzett világszabadalom. A Prevectron kiemelked teljesítménye az INDELEC stratégiájának köszönhet, mely szerint három területen rendszeresen és összehangolva aktivál: - A villám -jelenség kutatása - A termékek széleskör fejlesztése - Az eredmények érvényesítése és a Prevectron m ködésének követése valós villám -körülmények között végzett tesztek által. Az elő-ionizációs villámhárító. A Prevectron. A Prevectron 2 abban különbözik az egyszerű felfogócsúcstól hogy a csúcsánál mesterséges többlet-ionizációt hoz létre. A főkisülést megelőző pillanatban, a Prevectron 2 elsőként reagál ellenkisüléssel, ezért a Prevectron -ból kiinduló ellenkisülés fogja meghatározni a főkisülés irányát. A Prevectron 2 működése három fázisra osztható: KÉSZENLÉT KONTROLL A Prevectron 2 a működéshez szükséges energiát az alsó elektródák segitségével az atmoszférikus elektromos térből meríti (vihar esetén ez pár tíz kv/m t jelent) és ezt kondenzátoraiban tárolja. Ez azt jelenti hogy a Prevectron 2 egy önállóan működő berendezés, nem igényel külső energiaellátást. A viharfelhőből induló előkisülés hatására a földfelszíni elektromos tér értéke hirtelen megnövekszik. Erre a hirtelen változásra regál a Prevectron 2 elektronikája egy magasfeszültségű impulzussorozatot generálva a felső elektródák és a központi elektróda között. KISÜLÉS A magasfeszültségű impulzussorozat hatására a Prevectron 2 csúcsánál egy többlet-ionizáció jelenik meg, aminek hatására a Prevectron 2 elsőként reagál ellenkisüléssel. Ezért a Prevectron 2-ből kiinduló ellenkisülés fogja meghatározni a főkisülés irányát.

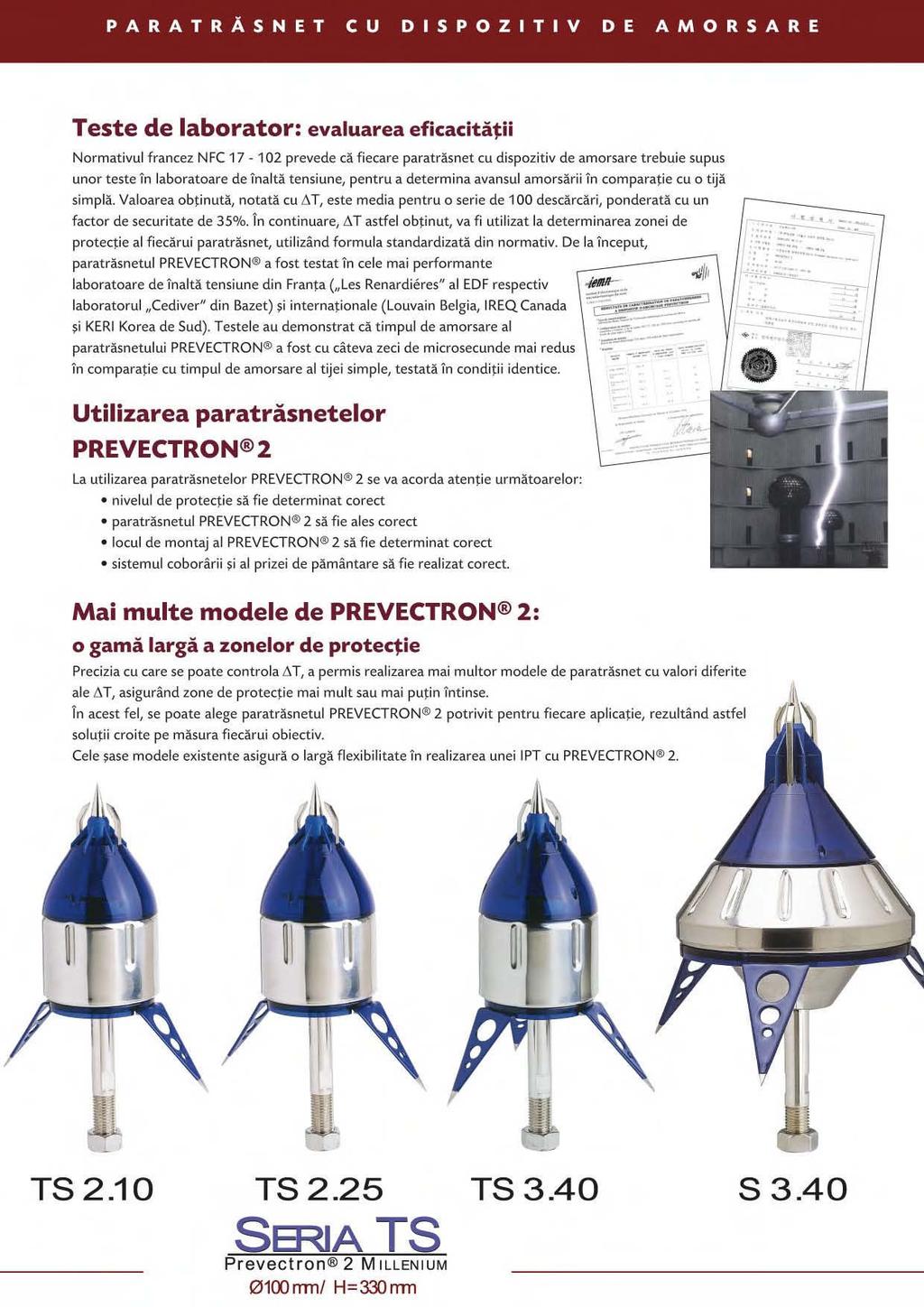

Laboratoriumi tesztek: a hatékonyság felmérése Az NFC 17-102 francia szabvány előírja hogy minden elő-ionizációs villámhárítót magasfeszültségű laboratóriumban kell teszteknek alávetni, a t-vel

3 Laboratoriumi tesztek: a hatékonyság felmérése Az NFC francia szabvány előírja hogy minden elő-ionizációs villámhárítót magasfeszültségű laboratóriumban kell teszteknek alávetni, a t-vel jelölt időelőny meghatározása érdekében. Ez az időelőny mutatja hogy mennyivel kisebb a reakcióideje egy elő-ionizációs villámhárítónak egy hagyományos felfogócsúcshoz képest. A villámhárító védelmi zónájának a kiszámításához, 100 kisüles sorozatának az átlagát használjuk, amiből levonunk egy 35% biztonsági tényezőt. A Prevectron villámháritó a kezdetektől a legnagyobb teljesítményű magasfeszültségű laboratóriumokban volt tesztelve: Franciaországban (EDF Les Renardieres és Cediver Bazet ) illetve nemzetközi szinten is (Louvain Belgium, IREQ Kanada, KERI Dél -Korea). A tesztek igazolták hogy a Prevectron villámhárító reakcióideje néhány tíz µs -al kisebb egy egyszerű felfogócsúcshoz képest, hasonló tesztkörülmények között. Prevectron villámhárítók felhasználása A Prevectron 2 villámhárítók felhasználásánál a következőkre kell figyelmet fordítani: - A védelmi szint legyen helyesen meghatározva - A Prevectron 2 legyen helyesen kiválasztva - A Prevectron 2 szerelési helye legyen helyesen meghatározva - A levezető és a földelő legyen helyesen kivitelezve Több Prevectron 2 típus: a védelmi zónák széles választéka Mivel a Prevectron 2 elektronikája nagy pontossággal ellenőrzi az előkisülés megfelelő időben való beindítását, lehetőséget ad arra hogy több, különböző t-vel illetve védelmi zónával rendelkező típust gyártsanak. Ezért minden alkalmazáshoz a megfelelő Prevectron 2 -t választva, testreszabott megoldásokat kapunk, ugyanakkor a villámvédelmi rendszer megvalósitásában nagy rugalmasság érhető el. TS széria

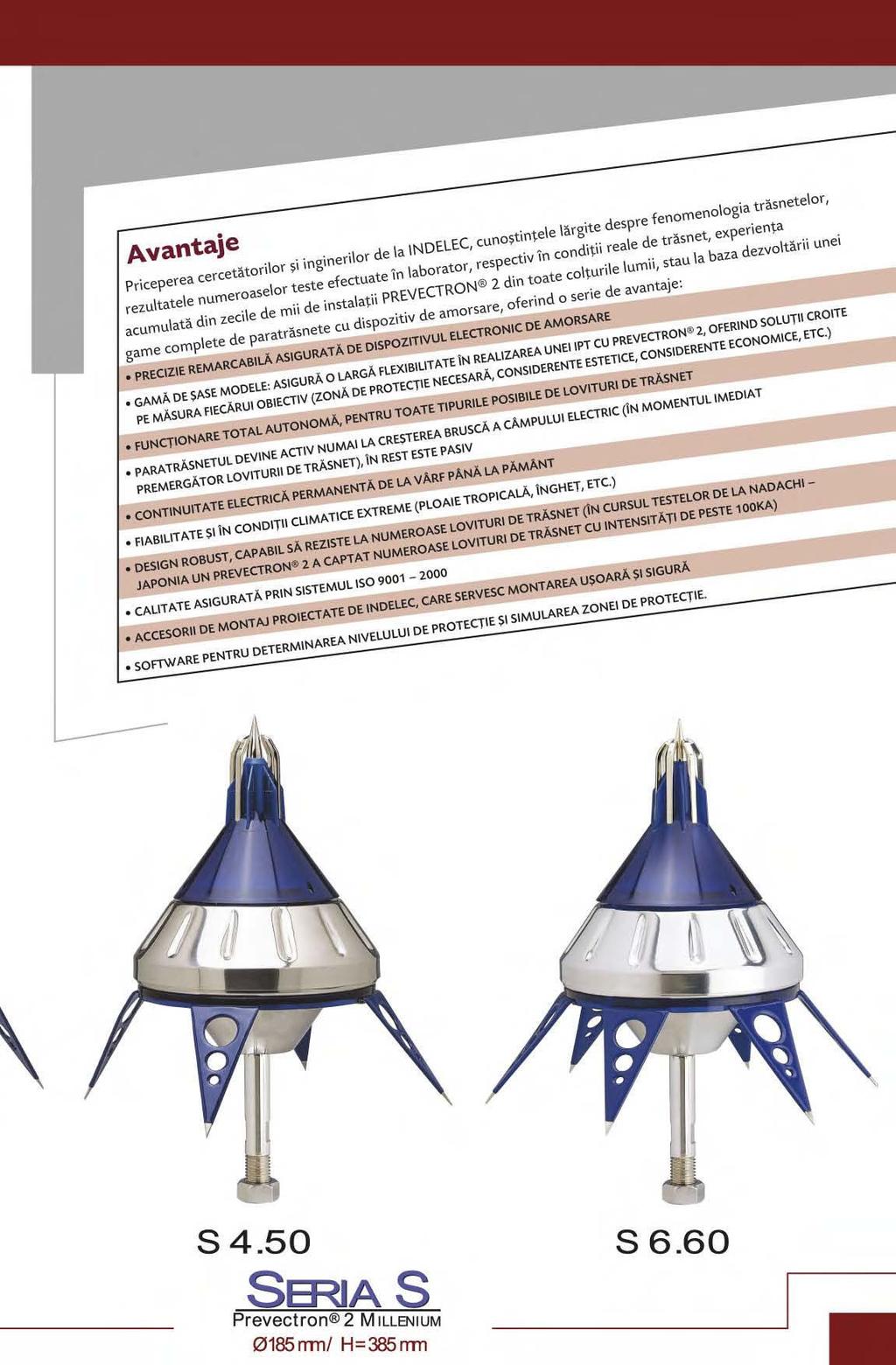

Előnyök: Az Indelec-nél dolgozó mérnökök és kutatók hozzáértése és tapasztalata, a villám-jelenség széleskörű ismerete, a számos, laboratóriumban és valós körülmények között elvégzett tesztek

4 Előnyök: Az Indelec-nél dolgozó mérnökök és kutatók hozzáértése és tapasztalata, a villám-jelenség széleskörű ismerete, a számos, laboratóriumban és valós körülmények között elvégzett tesztek eredményei, a több tízezer Prevectron világszerte, alapja a Prevectron villámháritó család kifejlesztésének. Mindezek a következő előnyöket kínálják: - Az elektronikus berendezés által biztosított, figyelemre méltó pontosság - A hat típusból álló család biztosítja a személyre szabott villámháritó rendszerek megvalósitását (védelmi zóna, kereskedelmi és esztétikai szempontok, stb.) - Teljesen önallóan, az össszes létező villámtípusra működő berendezés. Nem igényel külső energiaellátást - A villámhárító csak az elektromos tér hirtelen megnövekedésére lép működésbe (a főkisülés előtti pillanatban) egyébként passzív - Állandó elektromos folytonosság a Prevectron csúcsától a földelésig - Extrém klíma (trópusi eső, fagy, stb.) esetében is üzembiztos - Robusztus felépítes, számtalan villámcsapásnak képes ellenállni, a Japán Nadachi-i teszteken egy Prevectron több, 100kA-t, meghaladó villámcsapást fogott fel ISO minősegbiztosítási rendszer - Az Indelec által tervezett kiegészítők könnyű és biztos szerelést biztosítanak - A védelmi szint és a hatósugár kiszámításához szükséges software. S széria

Védelmi zóna A Prevectron 2 által védett terület, Rp sugarának meghatározása az NF C 17-102 francia szabvány által előírt módon történik.

T(us) - D=20, 45 vagy 60m a védelmi szint fügvényében, amelynek meghatározása az NF C 17-102 B melléklete alapján történik - a villámhárító h magasságától a

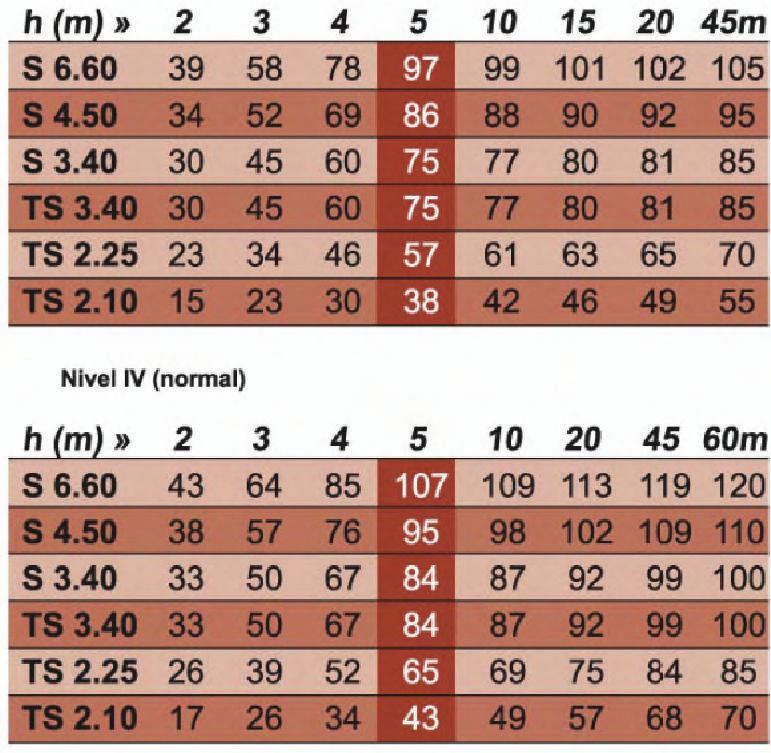

5 Védelmi zóna A Prevectron 2 által védett terület, Rp sugarának meghatározása az NF C francia szabvány által előírt módon történik. Ez több tényezőtöl függ: - a kiválasztott Prevectron 2 ΔT értéke, amely lehetővé teszi a L érték kiszámítását a következő képlet alapján: L(m)=V(m/us)* T(us) - D=20, 45 vagy 60m a védelmi szint fügvényében, amelynek meghatározása az NF C B melléklete alapján történik - a villámhárító h magasságától a védend terület felett (ha h<5m a táblázatok szerint) I védelmi szint (D=20m) Súly II védelmi szint (D=45m) III védelmi szint (D=60m) A védelmi zóna kiszámítása a Protec programmal.

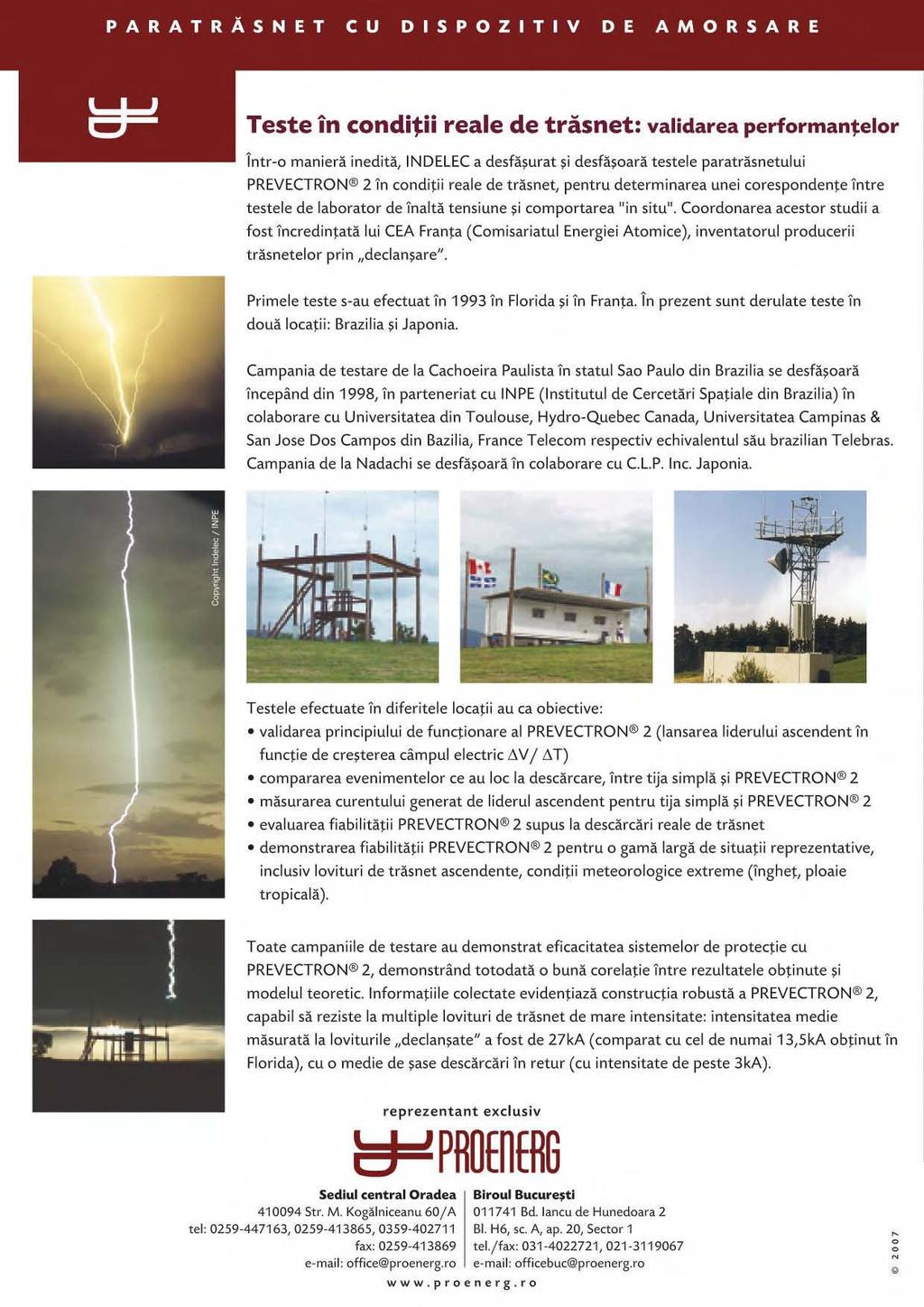

Tesztek valós körülmények között: a teljesítmény igazolása Az Indelec els ként, valós villám-körülmények között, végzett és végez teszteket azzal a céllal hogy meghatározza az összefüggéseket a

Az els valós villám-körülmények között végzett tesztek 1993-ban Floridában és Franciaországban folytak, jelenleg két létesitményen folynak tesztek: Braziliában és Japánban.

Jose Dos Campos egyetemmel, a kanadai Hydro-Quebec-el, France Telecom-al és a Telebras-al. A Nadachi-i tesztek a Japán C.L.P. Inc.-el együttm ködve folynak.

6 Tesztek valós körülmények között: a teljesítmény igazolása Az Indelec els ként, valós villám-körülmények között, végzett és végez teszteket azzal a céllal hogy meghatározza az összefüggéseket a laboratóriumi tesztek és a valós villám-körülmények, in situ tesztek között. Az els valós villám-körülmények között végzett tesztek 1993-ban Floridában és Franciaországban folytak, jelenleg két létesitményen folynak tesztek: Braziliában és Japánban. A braziliai létesítmény a Sao Paulo államban lév Cachoeira Paulista-n található, a tesztek 1998 óta folynak, partnerként az INPE-vel (Brazil rkutatási Intézet), együttm ködve a brazilíai Campinas&San Jose Dos Campos egyetemmel, a kanadai Hydro-Quebec-el, France Telecom-al és a Telebras-al. A Nadachi-i tesztek a Japán C.L.P. Inc.-el együttm ködve folynak. Ezeknek a teszteknek a célja: - A Prevectron 2 működési elvének az igazolása (az ellenkisülés gerjesztése az elektromos tér időbeni változásának függvényében ΔV / ΔT) - A kisüléskor történő események összehasonlítása Prevectron 2, illetve hagyományos felfogócsúcs esetében - A Prevectron 2 megbízhatóságának a felmérése valós villám-körülmények között - Az ellenkisülés által generált áram mérése Prevectron 2 és hagyományos felfogócsúcs esetében - A Prevectron 2 megbízhatóságának a bizonyitása, különböző villámtipusokra szélsőséges klíma (trópusi eső, fagy, stb.) esetében. A tesztek bebizonyították a Prevectron 2 hatékonyságát, illetve az eredmények és az elméleti modell közötti összefüggést. Az összegyűjtött adatokból kitűnik a Prevectron 2 robusztus felépítése, ami alkalmassá teszi arra hogy több nagy intenzitású villámáramot elvezessen: a braziliai tesztek során, a mesterségesen előidezett villámoknál, az átlagáram 27kA volt átlagban hat 3kA fölötti utókisüléssel. Proenerg Plus srl RO , M. Kogalniceanu 60/A tel: , fax: office@proenerg.com Eurovill Four kft H-4225 Debrecen, Elek u 183 tel: fax: mobil: , eurovillfour@citromail.hu 2008
