1 Használati útmutató A Bluetooth funkciók használata A Bluetooth funkciók elérése csak meghatározott országokban forgalomba kerülő hangszerek esetében lehetséges. Előkészületek Külső készülékek csatlakoztatása A készülék bekapcsolása A csatlakoztatott erősítő típusának meghatározása A hangoló használata A hangoló beállításai Játék Egy patch kiválasztása A Play képernyőről Szerkesztés: effektek Effektszerkesztés alapműveletek Az effekt elhelyezése Stomp Box használata A Stomp Box szerkesztése Egy patch mentése Szerkesztés: MENÜ Menü alapműveletek Kedvenc paraméterek kijelölése az [1] [6] potméterekre 7 A kijelző fényének beállítása (Brightness) A gyári alapbeállítások visszahívása (Factory Reset) Az Auto Off funkció kikapcsolása A metronóm használata Csatlakoztatás számítógéphez Az USB Driver telepítése A GT-1000 használata audiointerfészként A GT-1000 csatlakoztatása egy külső MIDI készülékhez.. 9 Működtetés a GT-1000-ről Működtetés egy külső MIDI készülékkel A Bluetooth funkció használata Műveletek Kapcsolódás egy alkalmazáshoz Lábkapcsoló és Expression pedál beállítások Egy funkció kijelölése Kijelölések elvégzése az Effect Edit képernyőn (Quick Assign) Az Expression pedál beállítása (Pedal Calibration) Külső pedálok csatlakoztatása Looper Loop lejátszás jelszintbeállítás Kapcsoló színe Műszaki adatok A KÉSZÜLÉK BIZTONSÁGOS HASZNÁLATA FONTOS TUDNIVALÓK Mielőtt a készüléket használja, kérjük figyelmesen olvassa el a következő részeket: A KÉSZÜLÉK BIZTONSÁGOS HASZNÁLATA és FONTOS TUDNIVALÓK ( A HANGSZER BIZTONSÁGOS HASZNÁLATA külön lap és Használati útmutató (16.o.) Roland Corporation Használati útmutató (melyet a kezében tart) Először ezt olvassa el. Ez mutatja be az GT-1000 használatához szükséges tudnivalókat. PDF használati útmutató (webről letölthető) Paraméter útmutató Ez mutatja be az GT-1000 összes paraméterét. Hangszínlista Ez mutatja be a GT-1000 beépített hangszíneit. MIDI Implementáció Ez részletezi a MIDI üzeneteket. A PDF használati útmutató elérése 1. Hívja be a számítógépen a következő webhelyet: I 2. Válassza ki a GT-1000 terméket.

2 Előkészületek Csatlakoztatás 1 5 Csavarja le a csatlakoztatott készülék Kapcsolja be az erősítőt. OUTPUT aljzat: PHONES aljzat XLR OUT (L, R) aljzatok Ezekről csatlakozhat egy gitár erősítőre vagy keverőre. Monó csatlakoztatás esetén, használja az L/MONO aljzatot. Fejhallgatót (külön beszerezhető) Külső erősítő rendszert csatlakoztathat erre az aljzatra. * A SUB OUTPUT aljzat bekötése SEND (1, 2)/RETURN (1, 2) aljzatok USB COMPUTER port Egy külső effektprocesszort csatlakoztat ide. Használjon egy USB kábelt az audioés MIDI-adatok cseréjéhez a GT-1000 és egy számítógép között (9.o.). A SEND (1, 2)/RETURN (1, 2) aljzatokat használhatja SEND (L, R)/RETURN (L, R) aljzatként is, ha sztereó külső effektet csatlakoztat. A paraméterekkel kapcsolatosrészletek,lásd GT-1000 Parameter Guide (PDF fájl). A kábelrögzítő használata Földelés terminál 2 4 Csatlakoztassa a készüléket az OUTPUT aljzatra. Bekapcsolás Indikátor 3 Ide csatlakoztassa a gitárt. INPUT jack DC IN aljzat Ide csatlakoztassa a gitárt. A tartozék AC adaptert csatlakoztathatja erre az aljzatra. * Helyezze el úgy az AC adaptert, hogy az indikátor (lásd ábra) felfelé nézzen. Az indikátor világít, amikor az AC adaptert a hálózatra csatlakoztatja. CTL4, 5/EXP2 aljzatok, CTL6, 7/EXP3 aljzatok, AMP CTL 1, 2 aljzatok AMP CTL 1,2 aljzatok MIDI IN/OUT aljzatok Egy külső Expression pedált (pl. Roland EV-5: külön beszerezhető) vagy lábkapcsolót (FS-5U, FS-6, FD-7: külön beszerezhető) is használhat különböző paraméterek vezérléséhez. A beállításokkal kapcsolatos részletek, lásd, Lábkapcsoló és Expression pedál beállítások (11.o.). Amennyiben a készüléket a gitárerősítő csatornaváltó aljzatára csatlakoztatja a GT-1000 készülékkel is válthat csatornát. A paraméterekkelkapcsolatosrészletek,lásd GT-1000 Parameter Guide (PDF fájl). Egy külső MIDI készülék csatlakoztatása. (9.o.) Csak az előírt Expression pedált használja. Ha más Expression pedált használ, működési hibák léphetnek fel, vagy meghibásodhat a készülék. * A csatlakoztatott berendezések meghibásodásának és károsodásának elkerülése érdekében a csatlakoztatások előtt halkítsa le és kapcsolja ki az összes készüléket. * A készülék ki/ bekapcsolása előtt, minden esetben csavarja le a hangerőt. A hangerő lecsavart állapotában is hallhat némi zajt, amikor ki/ bekapcsolja a készüléket. Ez normális jelenség, nem utal rendellenességre. * A hálózati kábel véletlenszerű kirántásának, valamint a kábel és DC IN aljzat sérülésének elkerülése érdekében használja az ábrán látható a kábelrögzítőt a hálózati kábel rögzítéséhez. 2

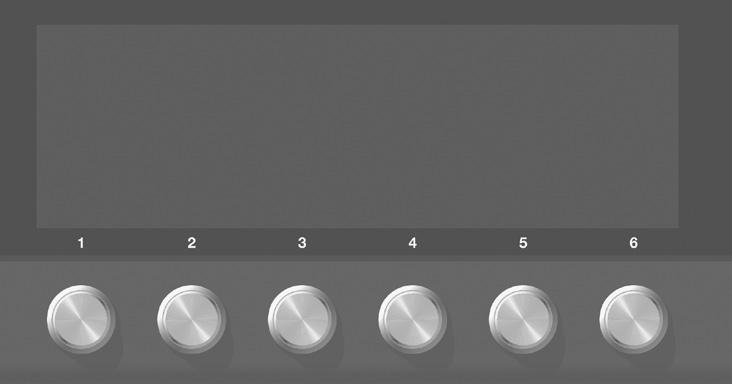

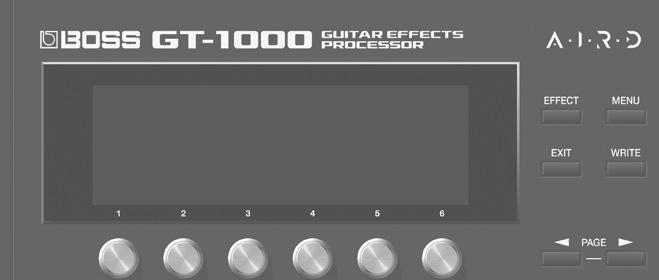

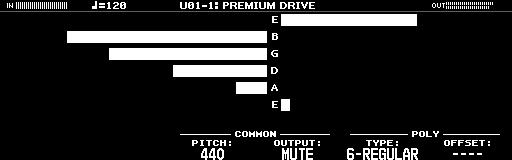

3 Előkészületek Ez a használati útmutató az alábbiak szerint jeleníti meg a MENU műveletek sorrendjét. <Példa> Nyomja meg a [MENU] gombot. Forgassa a [2]-es potmétert az IN/OUT SELECT kiválasztásához. Forgassa az [1]-es potmétert az INPUT kiválasztásához.? Válassza ki a [MENU] 0 IN/OUT 0 INPUT opciót. A készülék bekapcsolása 1. Nyomja meg a [CTL3] (TUNER) kapcsolót. A hangoló képernyő jelenik meg. A PAGE [K] [J] gombokkal válthatja a hangolási kijelzést. Monofonikus/polifonikus kijelzés Kapcsolja be a készülékeket a 1 5 sorrendben. A kikapcsolást fordított sorrendben végezze. A csatlakoztatott erősítő típusának meghatározása 1. Válassza ki a [MENU] 0 IN/OUT SETTING 0 MAIN OUT 0 OUTPUT SELECT opciót. Monofonikus kijelzés Polifonikus kijelzés A Menü képernyő jelenik meg. A hangolót elindíthatja az alábbiak szerint is. 1. Válassza ki a [MENU] 0 TUNER lehetőséget. A TUNER a menü második oldalán található. Használja a PAGE [K] [J] gombokat a második oldal eléréséhez. Hangolási beállítások 2. Forgassa az [1]-es potméter, hogy kiválassza a kívánt erősítőtípust. Az erősítőtípusokkal kapcsolatos részletek, lásd GT-1000 Parameter Guide (PDF fájl). MEMO A GT-1000 minden képességének kihasználása érdekében, javasoljuk, hogy olyan bemenetre csatlakoztassa a készüléket, melyet nem befolyásol előerősítő. Például csatlakoztassa a készüléket egy RETURN aljzatra olyan gitárbemenet helyett, amelyre hatással van a gitárerősítő előerősítője. A hangoló használata A GT-1000 egy általános monofonikus hangolóval van ellátva, amellyel külön-külön hangolhatja be a húrokat, és egy polifonikus hangolóval, amely lehetővé teszi az összes nyitott húr egyidejű hangolását. A beállítások elvégzéséhez, használja a kijelző alatt található [1] [6] potmétereket. Hangolási beállítások Paraméter Érték Leírás [1] MODE NORMAL, STREAM [3] [4] OUTPUT [5] TYPE Hz (alapértelmezett: 440 Hz) MUTE BYPASS THRU [6] OFFSET REGULAR, 6-DROP D, 7-REGULAR, 7-DROP A Meghatározza a monofonikus hangoló szintmérőkijelzésének módszerét. A referencia-hangmagasság beállítása. A hangolás közben a hang nem kerül kiküldésre. Hangolás közben a GT-1000 bemenetére érkező hang változatlan formában kerül kiküldésre. Az összes effekt kikapcsolva. Lehetővé teszi a hangolást az éppen beállított effekthang mellett. * Csak a monofonikus hangoló esetében. A hangolás típusának kiválasztása a polifonikus hangoló számára. Beállítja a polifonikus hangoló referencia hangmagasságát, félhang léptékben az általános hangoláshoz képest. 3

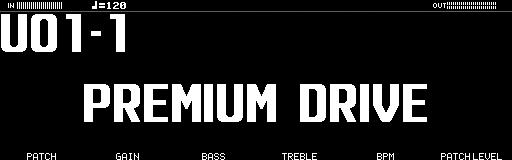

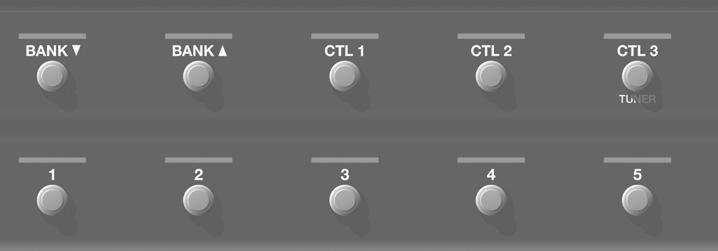

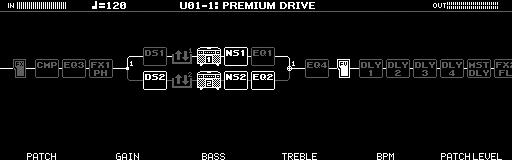

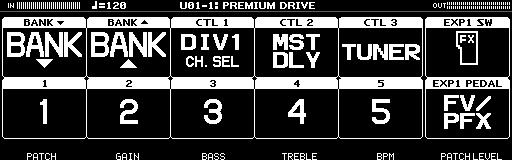

4 Játék Egy hangszín (patch) kiválasztása Ezeknek az effekteknek a kombinációját és azok beállíását nevezzük patch -nek. Patch User patch (U01-1 U50-5) Felülírható Preset patch (P01-1 P50-5) Nem felülírható. Azonban egy Preset patch-t elmenthet a User tartományba, módosíthatja a beállításait, majd elmentheti a módosított verziót a User tartományba. 1. Használja a [BANK I] [BANK H] kapcsolókat a bank kiválasztásához. 2. Használja az [1] [5] kapcsolókat egy patch kiválasztásához az adott bankon belül. Az effektek konfigurációja A készülékre és külső kapcsolókra kijelölt funkciók A Play képernyőn megjelenő ikonok Az ikonok megjelenítésének Patch név Bank Szám MEMO A patch-ek váltását az [1]-es potméterrel is elvégezheti. A Play képernyő A készülék bekapcsolásakor megjelenő képernyőt nevezzük Play képernyőnek. A következő négy Play képernyőtípus közül választhat. Használja a PAGE [K][J] gombokat a típusok váltásához. Kijelzés Leírás A bemeneti jelszintet mutatja. A kimeneti jelszintet mutatja. A Return jelszintet mutatja. A Send jelszintet mutatja. A kompresszió mértékét mutatja, amikor a Compressor bekapcsolt állapotban van. A szerkesztő vezeték nélküli csatlakozását mutatja. * A Bluetooth funkciók elérése csak meghatározott országokban forgalomba kerülő készülékek esetében lehetséges. A BPM értéket mutatja., A tempó (BPM) szerint villog. Az oldalt mutatja, melyre PAGE [K][J] gombokkal navigálhat (szerkesztési képernyő). Amikor a Play képernyő látható, az [1] [6] potméterek forgatásával állíthatja be a potméterek felett látható beállításokat. Nagy patch szám Nagy patch név MEMO Itt jelölheti ki az [1] [6] potméterekre a vezérelni kívánt paramétereket, amikor a Play képernyő látható. Részletek lásd Kedvenc paraméterek kijelölése az [1] [6] potméterekre (7.o.). 4

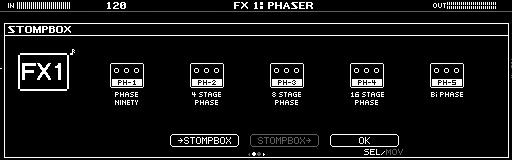

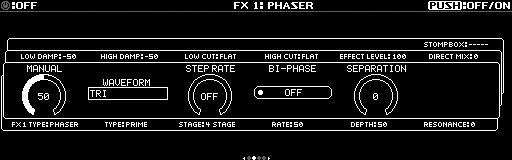

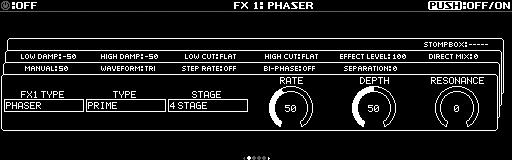

5 Szerkesztés: Effektek Az effektszerkesztés alapjai Ez a szerkesztési képernyő mutatja a GT-1000 összes effektjének konfigurációját (effektlánc) blokkok formájában, valamint a kimenetet és Send/Return-t. Az effektláncot itt változtathatja meg a szerkeszteni kívánt blokk kiválasztásával. Szerkesztés az összes paraméter megjelenítésével Nyomja meg hosszan a [6]-os potmétert a szerkesztési képernyőn a kiválasztott blokk összes paraméterének megjelenítéséhez. Ebben a listában szerkesztheti a paramétereket. 1. Nyomja meg az [EFFECT] gombot. 1. Használja az [1] [6] potmétereket a képernyőn megjelenő paraméterértékek szerkesztéséhez. Használja a PAGE [K] [J] gombokat a paraméterlisták váltásához. Az effektlánc szerkesztési képernyője jelenik meg. Használja a PAGE [K][J] gombokat a váltáshoz. 2. Forgassa az [6]-os potmétert, hogy kiválassza a szerkeszteni kívánt blokkot. Effektek elhelyezése Az effektek, kimenet és send/return blokkjainak mozgatásával szabadon megváltoztathatja az effektek sorrendjét, de párhuzamos kapcsolásban is használhatja azokat. A kiválasztott blokk vastag keretben jelenik meg. Az effektek stb. elhelyezésének megváltoztatása. * Nyomja meg a [6]-os potmétert a kiválasztott effekt ki/ bekapcsolásához. A kikapcsolt effektek szürke színnel jelennek meg a kijelzőn. A bekapcsolt effekt fehér színnel jelenik meg. On Off 1. Nyomja meg az [EFFECT] gombot. Megjelenik az effektlánc. 2. Forgassa az [6]-os potmétert az áthelyezni kívánt blokk kiválasztásához. 3. Tartsa lenyomva a [6]-os potmétert és közben forgassa jobbra/balra. A kiválasztott blokk jobbra/balra mozog. 3. Használja az [1] [5] potmétereket a képernyőn alatt megjelenő paraméterek beállításához. A [K] [J] gombokkal választhatja ki a szerkeszteni kívánt tételeket. Az aktuális oldal száma a képernyő alsó részén, középen jelenik meg. * A paraméterek és elérhető oldalak száma az adott effekttől függ. 5

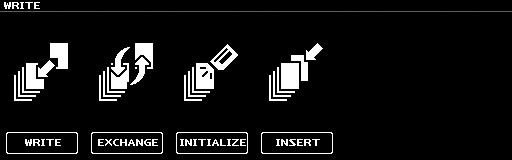

6 Szerkesztés: Effektek Patch-ek váltása a hang megszakítása nélkül. A GT-1000 egy új típusú, nagy sebességű kapcsolórendszerrel van ellátva, amely a hang minimális megszakításával teszi lehetővé a patch-ek váltását. Minden egyes patch esetében a lehető leggyorsabb patch váltás aktiválódik automatikusan, ezért a hang akár minimális megszakítás nélkül is váltható. Tippek a hang megakadásának elkerüléséhez A hang megakadásának elkerüléséhez, vegye figyelembe a következő pontokat, amikor a kapcsoló előtt vagy után hoz létre patch-eket. Példa: Kerülje el a blokk megváltoztatását az effektláncon belül. Használjon több blokkot, amikor elhelyezi az effekteket (ne változtassa meg a TYPE paramétert ugyan azon a blokkon belül). Használjon párhuzamos pozícionálást és váltsa a csatornát. Amikor egy Chorus és mély Delay effektet használó hangzásról vált Phaser-t és Delay-t használó Crunch hangzásra. A Stomp Box szerkesztése 1. Nyomja meg az [5]-ös potmétert. 2. Forgassa az [1] [6] potmétereket a képernyőn megjelenő paraméterértékek szerkesztéséhez. Használja a PAGE [K] [J] gombokat a paraméterlisták váltásához. Egy patch mentése Amennyiben szeretné elmenteni a létrehozott patch-t, mentse azt user patch-ként a következő művelettel: Ha nem végez mentést, a szerkesztett beállításokat elveszíti, amikor kikapcsolja a készüléket vagy másik patch-t választ. 1. Nyomja meg a [WRITE] gombot. AMP 1 FX1 CHO DLY 1 AMP 1 FX1 CHO DLY 1 AMP 2 FX2 PH DLY 2 Stomp Box használata AMP 2 FX2 PH DLY 2 Az egyes effektek beállításait stomp box -ként mentheti. Ezeket az elmentett beállításokat kiválaszthatja, majd használatukkal épp úgy hozhat létre hangszíneket, mintha kompakt pedálokat csatlakoztatna egymáshoz. A stomp box adatok közösek az összes patch-re. Ez annyit jelent, hogy az azonos stomp box-ot használó összes patch egyszerre szerkeszthető. 1. Nyomja meg az [EFFECT] gombot. 2. Használja az [6]-os potmétert a szerkeszteni kívánt effekt kiválasztásához. 3. Használja a PAGE [K] [J] gombokat az utolsó oldal eléréséhez. 2. Nyomja meg az [1]-es potmétert a "WRITE" (PATCH WRITE) kiválasztásához. 3. Forgassa az [1]-es potmétert a mentési célhely (U U50-5) kiválasztásához. A [3] [6] potméterekkel szerkesztheti a nevet. Egy név szerkesztése A patch névének szerkesztéséhez használja a [8]-as potmétert a kurzor mozgatásához, majd az [5]-ös potmétert a karakter megváltoztatásához. 4. Nyomja meg az [5]-ös potmétert. A stomp box kiválasztásához használható ablak jelenik meg. Vezérlő Forgassa a [3]-as potmétert. Nyomja meg a [3]-as potmétert. Forgassa a [4]-es potmétert. Nyomja meg a [4]-es potmétert. Forgassa a [5]-es potmétert. Forgassa a [6]-es potmétert. Művelet A karaktertípus kiválasztása. Egy karakter törlése (DELETE) A nagybetű/kisbetű váltása. Egy üres karakter beillesztése (INSERT) A karakter megváltoztatása. A kurzor mozgatása 5. Forgassa az [5]-ös potméter a stomp box típusának kiválasztásához. 4. Nyomja meg ismét a [WRITE] gombot. A patch mentésre kerül. 6

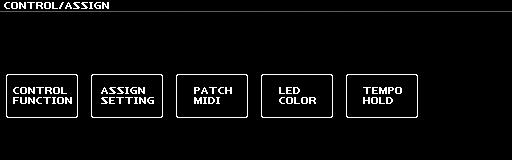

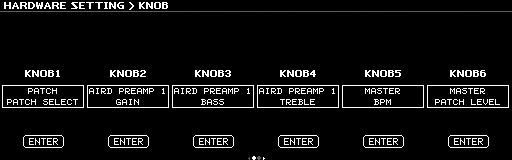

7 Szerkesztés: MENÜ MENÜ alapműveletek Itt végezheti el a GT-1000 átfogó beállításait (rendszerparaméterek). A paraméterekkel kapcsolatos részletek, lásd GT-1000 Parameter Guide (PDF fájl). 1. Nyomja meg a [MENU] gombot. A kijelző fényerejének (Brightness) beállítása Itt állíthatja be a készülék kijelzőjének fényét. 1. Válassza ki a [MENU] 0 HARDWARE SETTING 0 OTHER 0 LCD CONTRAST opciót. 2. Állítsa be a megfelelő értéket a [1]-es potméterrel. A gyári beállítások visszahívása (Factory Reset) A GT-1000 rendszer beállításainak visszaállítását (rendszer paraméterek) az eredeti gyári alapbeállításokra Factory Reset -nek nevezzük. Ezzel a művelettel nem csak a GT-1000 készülék összes gyári beállítását állíthatja vissza az alap értékekre, hanem meghatározhatja visszaállításra kerülő beállítások tartományát is. * Amikor elvégzi a Factory Reset műveletet a korábbi beállításokat elveszíti. Mentse a megőrizni kívánt adatokat számítógépre az ajánlott szoftver segítségével. 1. Válassza ki a [MENU]" FACTORY RESET opciót. 2. Nyomja meg az [1] [6] potméterek egyikét a szerkeszteni kívánt tétel kiválasztásához. Megjelenik az almenü. 3. Nyomja meg ismét az [1] [6] potméterek egyikét a szerkeszteni kívánt tétel kiválasztásához. 4. Használja az [1] [6] potmétereket a beállítási értékek módosításához. * A paraméterek kiválasztásának módszere vagy a beállítási értékek szerkesztése az adott beállítási tétel függvénye. Részletek lásd GT-1000 Parameter Guide (PDF). Kedvenc paraméterek kijelölése az [1] [6] potméterekre Itt jelölheti ki az [1] [6] potméterekre a vezérelni kívánt paramétereket, amikor a Play képernyő (4.o.) látható. 1. Válassza ki a [MENU] 0 HARDWARE SETTING 0 KNOB opciót. 2. Válassza ki az [1] és [6] potméterekkel azokat a beállítási típusokat, amelyeket szeretne visszaállítani a gyári alapértékekre. Forgó- Paraméter Érték Leírás [1] FROM SYSTEM Rendszerparaméter beállítások [6] TO U01-1 U50-5 Patch számok beállításai U U Nyomja meg a [WRITE] gombot. Ha nem kívánja végrehajtani a műveletet, nyomja meg az [EXIT] gombot. Miután a Factory Reset művelet befejeződött, visszatér a Play képernyőre. Az Auto Off funkció kikapcsolása A GT-1000 automatikusan is kikapcsolhat. A készülék automatikusan kikapcsol, ha 10 órán keresztül nem használja. Az automatikus kikapcsolás előtt, a kijelzőn megjelenik egy üzenet. Gyárilag az ON beállítás aktív (kikapcsolás 10 óra elteltével). Ha nem szeretné, hogy a készülék automatikusan kikapcsoljon, állítsa az AUTO OFF beállítást az "OFF" státuszra 1. Válassza ki a [MENU] 0 HARDWARE SETTING 0 KNOB opciót. 2. Forgassa az [1]-es potmétert az OFF kiválasztásához. Nyomja meg többször az [EXIT] gombot. 2. Használja az [1] [6] potmétereket az egyes potméterekkel vezérelni kívánt paraméterek kiválasztásához. 3. Nyomja meg az [EXIT] gombot néhányszor, hogy visszalépjen a Play képernyőre. 7

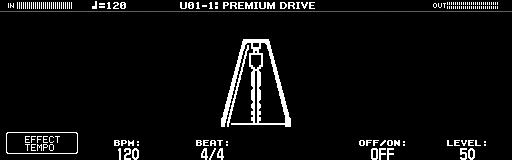

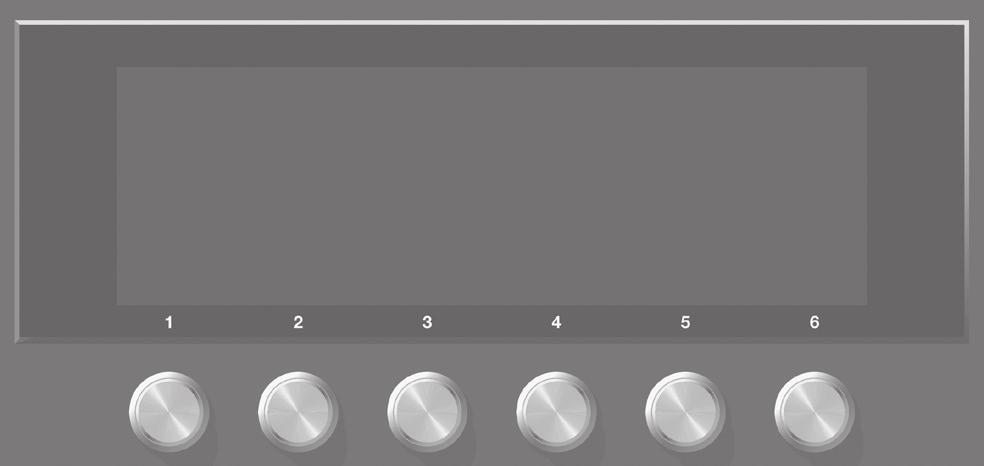

8 Szerkesztés: MENÜ A metronóm használata 1. Válassza ki a [MENU] 0 METRONOME opciót. A METRONOME a menü második oldalán található. Használja a PAGE [K] [J] gombokat a második oldal eléréséhez. Metronóm kijelzés Metronóm beállítások Használja az [1] [6] potmétereket a kijelző alatt a metronóm beállítások megjelenítéséhez. Paraméter Érték Leírás [1] EFFECT TEMPO Az effektre meghatározott tempó megváltoztatása. [2] TEMPO A tempó meghatározása. [3] BEAT 1/1 8/1, 1/2 8/2, 1/4 8/4, 1/8 8/8 Az ütemmutató meghatározása. [5] OFF/ON OFF, ON A metronóm ki/ bekapcsolása. [6] LEVEL A metronóm hangerejét határozza meg. 8

9 Számítógép csatlakoztatása Amikor USB-n keresztül csatlakoztatja a GT-1000-t egy számítógéphez, a következőkre nyílik lehetőség: USB port Digitális audió jelek és MIDI üzenetek küldése és fogadása a számítógép és a GT-1000 között. Patch-ek szerkesztése és kezelése, továbbá a "GT-1000 Parameter Guide" (PDF fájl) megjelenítése számítógépen a megfelelő szoftver használatával. Patch-ek letöltése a BOSS TONE CENTRAL weboldalról. & Az USB Driver telepítése Az USB driver-t telepíteni kell, mielőtt a készüléket összeköti a számítógéppel. Töltse le az USB meghajtót a következő weboldalról. Az USB csatlakoztatás előtt telepítse ezt a speciális meghajtót. További részleteket a letöltés által tárolt Readme.htm fájlban talál. & A telepítéshez szükséges program és a szükséges lépések eltérhetnek az adott számítógép konfigurációtól függően. Ezért figyelmesen olvassa el a letöltés által tárolt Readme.htm fájlt. A GT-1000 használata Audio interfészként Ezáltal felveheti számítógéppel a GT-1000 készülékről érkező hangot vagy kiküldheti a számítógépről érkező hangot az OUTPUT aljzatokra. * USB csatlakoztatás esetén az audio jelúttal és beállításokkal kapcsolatos részleteket a GT-1000 Parameter Guide (PDF fájl) dokumentumban talál. * A számítógépen használt szoftver bemeneti forrás váltásával kapcsolatban az adott program használati útmutatójába talál részleteket. A GT-1000 készülékhez ajánlott szoftver használata Egyszerűen tölthet le patch-eket a BOSS TONE CENTRAL ( bosstonecentral.com/) weboldalról. A szoftver használatával kapcsolatos további részleteket a letöltés által tárolt Readme.htm fájlban talál. & Ez a szoftver az alábbiakat teszi lehetővé: Töltsön le egyszerűen patch-eket a BOSS TONE CENTRAL weboldalról Patch beállítások szerkesztése Patch-ek elnevezése Patch-ek rendszerezése Patch-ek és rendszer beállítások mentése és az elmentett beállítások visszatöltése A GT-1000 Parameter Guide (PDF fájl) megjelenítése számítógépen A GT-1000 csatlakoztatása egy külső készülékhez Az GT-1000 esetében MIDI-n keresztül a következő műveleteket végezheti. Csatlakoztatás példa Műveletek a GT-1000-ról GT-1000 OUT IN Művelet Programváltás üzenetek kiküldése Control Change üzenetek kiküldése Leírás Amikor kiválaszt egy patch-t a GT-1000 készüléken, egy Program Change üzenet kerül kiküldésre a patch száma alapján. Az üzenetet fogadó külső MIDI készülék ez alapján vált a megfelelő beállításokra. A [CTL] kapcsolók vagy az EXP/CTL 4, 5 aljzatra csatlakoztatott lábkapcsoló vagy Expression pedál működtetése Control Change üzenetként kerül kiküldésre. Ezek az üzenetek paramétereket vezérelnek a külső MIDI készüléken. Beállítások IN OUT 1. Válassza ki a [MENU] 0 MIDI lehetőséget. Műveletek egy küldő MIDI készülékről 2. Használja az [1] [6] potmétereket az egyes paraméterértékek meghatározásához. Művelet Patch számok váltása Control Change üzenetek fogadása Adatok fogadása Leírás Amikor a GT-1000 készülék egy Program Change üzenetet fogad egy külső MIDI készülékről, a GT-1000 ez alapján vált patch-t. A GT-1000 készülék Control Change üzeneteket is képes fogadni egy megfelelő paraméter vezérléséhez előadás közben. A GT-1000 képes adatokat fogadni egy másik GT-1000 készülékről vagy egy MIDI szekvenszerről. A MIDI-vel kapcsolatos részletek, lásd GT-1000 Parameter Guide) (PDF fájl). 9

10 A Bluetooth funkciók használata A Bluetooth funkciók használata A Bluetooth funkciók elérése csak meghatározott országokban forgalomba kerülő hangszerek esetében lehetséges. Lehetőségek A Bluetooth vezeték nélküli kapcsolatot hoz létre a hangszer és egy mobilkészülék (pl. okostelefon, tablet stb.) között. Ezáltal a következőkre nyílik lehetőség: A BOSS TONE STUDIO alkalmazás használata hangszínek vagy a hangszínkönyvtár szerkesztéséhez. A BOSS TONE STUDIO-val kapcsolatban a BOSS weboldalon talál részleteket. Egy alkalmazás csatlakoztatása A következő lépések egy lehetséges példát mutatnak. Részletekért nézze át a mobilkészülék használati útmutatóját. 1. Kapcsolja be a GT-1000 készüléket. 2. Helyezze közel a GT-1000 készülékhez a csatlakoztatni kívánt mobilkészüléket. 1. Válassza ki a [MENU] 0 HARDWARE SETTING 0 OTHER 0 BLUETOOTH SW opciót. 2. Kapcsolja be a Bluetooth funkciót a mobilkészüléken. 3. A mobilkészülék Bluetooth képernyőjén, érintse meg a GT-1000 készüléket. A GT-1000 csatlakozik a mobilkészülékhez. A sikeres csatlakozás után a GT-1000 hozzáadásra kerül a mobilkészülék Paired devices listájához. Ha több GT-1000 készüléket használ Ha a Bluetooth ID paraméter beállítás eltér az Off beállítástól, egy szám kerül hozzáadásra a GT-1000 neve után.. Ez lehetővé teszi több GT-1000 megkülönböztetését. 1. Válassza ki a [MENU] 0 HARDWARE SETTING 0 OTHER 0 BLUETOOTH ID opciót. 2. Forgassa az [1]-es potmétert az ID meghatározásához. Érték Off, 1-9 Példa Off (alapértelmezett) GT GT

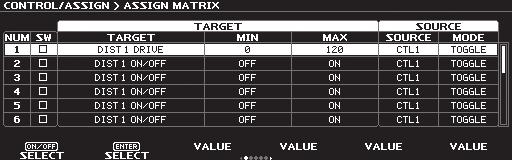

11 Lábkapcsoló és Expression pedál beállítások Különböző funkciókat jelölhet ki a beépített lábkapcsolókra és Expression pedálra (EXP1), valamint a hátlap CTL4, 5/EXP2 és CTL6, 7/EXP3 aljzatára csatlakoztatott külső lábkapcsolókra és Expression pedálokra (13.o.). Kijelölések elvégzése az Effect Edit képernyőn (Quick Assign) Az effektek szerkesztési képernyőjén (5.o.) kiválaszthat egy effektparamétert és kijelölheti a paramétert a kívánt kapcsolóra. 1. Nyomja meg az [EFFECT] gombot. 2. Forgassa az [6]-os potmétert, hogy kiválassza a szerkeszteni kívánt blokkot. 3. Nyomja meg hosszan a kijelölni kívánt paraméter [1] [5] potméterét. Beépített lábkapcsolók EXP1 Az Assign Matrix beállítási képernyő jelenik meg. EXP2, CTL4 CTL7 Egy funkció kijelölése 1. Válassza ki a [MENU] 0 CONTROL ASSIGN 0 CONTROL FUNCTION opciót. * Az Assign Matrix beállítási képernyőt az összes paraméterlista képernyőről is elérheti (5.o.). A képernyőt elérheti a [MENU] 0 CONTROL ASSIGN 0 ASSIGN SETTING opció kiválasztásával is. 4. Forgassa az [1]-es potmétert a beállítási tétel kiválasztásához. A potméter forgatásával függőlegesen mozoghat a tételek között. 5. Forgassa a [2] [6] potmétereket az egyes kapcsolókra kiválasztott tétel szerkesztéséhez. 2. Forgassa az [1]-es potmétert, hogy kiválassza a beállítani kívánt tételt. A potméter forgatásával függőlegesen mozoghat a tételek között. Most szerkesztheti a kiválasztott tételt. 3. Forgassa a [2] [6] potmétereket az egyes kapcsolókra kiválasztott tétel szerkesztéséhez. 11

12 Lábkapcsoló és Expression pedál beállítások Az Expression pedál beállítása (pedálkalibráció) Bár a GT-1000 Expression pedálja gyárilag az optimális működésre van beállítva, a hosszú használat és az üzemelési környezet szükségessé teheti a pedál utánállítását. Ha problémákat tapasztal a pedál működtetése során, az alábbi művelettel újra kalibrálhatja a pedált. 1. Válassza ki a [MENU] 0 HARDWARE SETTING 0 CALIBRATION opciót. A PEDAL CALIBRATION képernyő megjelenik. 2. Nyomja le a pedál sarok részét, majd nyomja meg a [WRITE] gombot. A kijelzőn az OK látható, majd az alábbi képernyő jelenik meg. 3. Nyomja le a pedál első részét, majd nyomja meg az [ENTER] gombot. A kijelzőn az OK látható, majd az alábbi képernyő jelenik meg. 4. Nyomja le erőteljesen az [EXP] pedál első részét. Ellenőrizze, hogy a PEDAL FX indikátor világítson, amikor lenyomja a pedál első részét. * Ha szeretné megváltoztatni a PEDAL FX indikátor fényét, ismételje meg az 4. lépést, miközben az [3]-as potméterrel beállítja a THRESHOLD értéket. 5. Nyomja meg a [WRITE] gombot. A képernyőn a COMPLETE! üzenet jelenik meg. * Az Expression pedál működtetésekor vigyázzon arra, hogy ujjai ne szoruljanak a panel és a mozgórész közé. Kisgyermekek csak szülői felügyelet mellett tartózkodjon a készülék közelében. 12

13 Lábkapcsoló és Expression pedál beállítások Külső pedálok csatlakoztatása FS-5U x 2 FS-5U x 1 FS-6 FS-7 EXP 2 EXP 3 Sztereó 6,3mm-es jack. / 6,3mm-es jack x 2 6,3mm-es jack típus. / 6,3mm-es jack Sztereó 6,3mm-es jack. / Sztereó 6,3mm-es jack Sztereó 6,3mm-es jack. / Sztereó 6,3mm-es jack típus CTL 5 CTL 7 CTL 5 CTL 7 CTL 4 CTL 6 CTL 4 CTL 6 CTL 5 CTL 7 CTL 4 CTL 6 CTL 4 CTL 6 MODE/POLARITY kapcsoló FS-5U FS-6 FS-7 13

14 Looper Ebben az üzemmódban 38 másodperc zenei anyagot rögzíthet (monóban), majd ezt az anyagot loop-ként szólaltathatja meg. A lejátszás közben további felvételeket is hozzáadhat (overdubbig). Ezzel valós idejű kíséreteket hozhat létre az előadás közben. Amikor a Play képernyő (4.o.) látható, az éppen kiválasztott patch [1] [5] kapcsolójának megnyomásával (pl. U01-1 az [1]-es kapcsolóra; U01-5 az [5]-ös kapcsolóra) bekapcsolja a looper-t. Ugyan az a kapcsoló használható az összes looper művelethez. Felvétel A felvétel azonnal elindul, amikor lenyomja a kapcsolót. A felvett loop lejátszásához, nyomja meg ismét a kapcsolót a kívánt pillanatban. Loop lejátszás Játssza le a loop-ot. A kapcsoló lenyomásával overdubbing-ra vált. Overdub További szólamok felvétele a loop lejátszása közben. Nyomja meg a kapcsolót, hogy lejátszásra váltson. Nyomja meg Megállítás/Törlés Nyomja meg kétszer a kapcsolót a megállításhoz. Ha szeretné törölni a frázist, tartsa lenyomva a kapcsolót legalább két másodpercig a lejátszás megállított helyzetében. Loop lejátszás jelszint beállítás Az 100-es jelszint (alapértelmezett) beállításakor az előadás és loop lejátszás hangereje azonos. Az 100-es értéknél alacsonyabb beállítások esetén, a loop lejátszás hangereje alacsonyabb lesz, mint az előadás hangereje. Ezáltal a loop lejátszás nem nyomja el az előadást, többszöri felvétel készítést követően sem. 1. Nyomja meg az [EFFECT] gombot. 2. Forgassa a [6]-os potmétert a LOOPER kiválasztásához. 3. Forgassa az [1]-es potmétert a PLAY LEVEL meghatározásához. Színváltás Szín Piros Narancs Zöld Zöld (villog) Kék MEMO Státusz Felvétel Overdub Lejátszás Megállítva (a készülék felvett frázist tárol) Megállítva (a készülék nem tárol felvett frázist) A felvételi idő 38 másodperc (monó). 5 5 A felvett tartalmat elveszíti, amikor kikapcsolja a Looper-t vagy a készüléket. 14

15 Műszaki adatok BOSS GT-1000: Gitáreffekt-processzor Mintavételezési frekvencia AD átalakítás DA átalakítás Patch-ek Phrase Loop Névleges bemeneti jelszint Maximum bemeneti jelszint Bemeneti impedancia Névleges kimeneti jelszint Kimeneti impedancia Ajánlott terhelési impedancia Kijelzés 96 khz 32-bit + AF metódus AF metódus (Adaptive Focus Method) Ez a Roland & BOSS saját technológiája, amellyel nagymértékben javítható az A/D és D/A konverterek jel/zaj viszonya. 32 bit 250 (User) (Preset) 38 másodperc INPUT -10 dbu RETURN1: -10 dbu RETURN1: -10 dbu INPUT +18 dbu RETURN1: +8 dbu RETURN1: +8 dbu INPUT 1 M Ω RETURN1: 1 M Ω RETURN2: 1 M Ω MAIN OUTPUT (L/MONO, R): -10 dbu SUB OUTPUT (L, R): +4 dbu PHONES: -10 dbu SEND1: -10 dbu SEND2: -10 dbu MAIN OUTPUT (L/MONO, R): 1 k Ω SUB OUTPUT (L, R): 600 Ω PHONES: 20 Ω SEND1: 1 k Ω SEND2: 1 k Ω MAIN OUTPUT (L/MONO, R): 10 k Ω vagy több SUB OUTPUT (L, R): 600 k Ω vagy több PHONES: 44 k Ω vagy több SEND1: 10 k Ω vagy több SEND2: 10 k Ω vagy több Grafikus LCD (512 x 160 képpont, megvilágított LCD) Csatlakozók Hálózati ellátás Áramfelvétel Méretek Súly Tartozékok Opciók (külön megvásárolható) INPUT aljzat: 6,3 mm-es jack MAIN OUTPUT (L/MONO, R) aljzatok, SEND1 aljzat, RETURN1 aljzat, SEND2 aljzat, RETURN2 aljzat: 6,3 mm-es jack SUB OUTPUT (L, R): XLR típus PHONES aljzat: Sztereó 6,3mm-es jack CTL4, 5/EXP2 aljzat, CTL6, 7/EXP3 aljzat, AMP CTL1, 2 aljzat: 6,3mm-es TRS típus USB (O) port USB B típus DC IN aljzat MIDI (IN/OUT) csatlakozók AC adapter 1,2 A 462 (W) x 248 (D) x 70 (H) mm Maximum magasság: 462 (W) x 248 (D) x 95 (H) mm 3,6 kg AC adapter, Használati útmutató, A HANGSZER BIZTONSÁGOS HASZNÁLATA lap Lábkapcsoló: FS-5U, FS-5L, FS-6, FS-7), Expression pedál: EV-30, FV-500L/500H, Roland EV-5 * 0 dbu = 0,775 Vrms * Ebben az útmutatóban közölt műszaki adatok változhatnak a későbbi gyártás során. A legfrissebb információkat a Roland weboldalon találja. 15

16 A KÉSZÜLÉK BIZTONSÁGOS HASZNÁLATA FIGYELMEZTETÉS Az Auto Off funkcióra vonatkozó tudnivalók A készülék automatikusan kikapcsol, miután az előre meghatározott időintervallumon belül nem használja azt (Auto Off funkció). Ha nem szeretné, hogy a készülék automatikusan kikapcsoljon egy bizonyos idő után, kapcsolja ki az "Auto Off" funkciót (7.o.). Csak a tartozék AC adaptert használja a megfelelő hálózati feszültség mellett Csak a tartozék AC adaptert használja a készülékkel. Ellenőrizze, hogy a hálózati feszültség megfelel-e az AC adapter bemeneti feszültségének. Más AC adapterek eltérő polaritást használnak, ezért használatuk működési hibához, áramütéshez és a készülék sérüléséhez vezethet. Csak a tartozék hálózati kábelt használja Csak a tartozék hálózati kábelt használja. Ezt a kábelt semmilyen más berendezéshez ne használja. ÓVINTÉZKEDÉSEK Ügyeljen, hogy ne csípje be az ujját Amikor az állvány mozgó alkatrészeit kezeli ügyeljen, hogy ne csípje be az ujját. Kisgyermekek csak szülői felügyelet mellett használják a készüléket. Expression pedál (11.o.) A földelés terminált óvatosan kezelje Miután eltávolította a földelés terminál csavarjait, helyezze azokat biztonságos helyre, ahol kisgyermekek nem férnek hozzá Rögzítse úgy a csavarokat, hogy azok ne lazulhassanak meg. FONTOS TUDNIVALÓK Elhelyezés A készülék elhelyezésére szolgáló felület anyagától és hőmérsékletétől függően a gumilábak elszíneződhetnek vagy beszennyezhetik a felületet. Javítások és adatok A szervizelése előtt, ne felejtse el a készülék által tárolt adatok mentését vagy a fontos beállítások lejegyzését. A Roland mindent megtesz az adatok megőrzése érdekében a készülék szervizelésekor, mégis előfordulhat, hogy a memória sérülése miatt az adatmentés és adat visszaállítás nem lehetséges. A Roland nem vállal felelősséget a készülék memóriájában tárolt adatok elvesztéséért. A földelés terminál A készülék földelés terminálját külső földeléshez csatlakoztathatja, ha szükséges. Amikor a készüléket leföldeli, enyhe zaj észlelhető, függően az adott összeállítástól. Ha bizonytalan a csatlakoztatás elvégzésével kapcsolatban, vegye fel a kapcsolatot a legközelebbi Roland szervizzel vagy Roland márkakereskedővel. Lista az Információ oldalon. Nem megfelelő helyek a csatlakoztatáshoz Vízvezetékek (áramütés veszélye) Gázvezetékek (tűz- és robbanásveszély) Telefonvonalak földelése és villámhárító (villámláskor veszélyt jelenthet) További óvintézkedések A készülék által tárolt adatok elveszhetnek működési zavar vagy szakszerűtlen működtetés következtében. Ennek elkerülése érdekében rendszeresen mentse a készülék által tárolt adatokat külső adathordozóra. A Roland nem vállal felelősséget a készülék memóriájában tárolt adatok elvesztéséért. Soha ne nyomja meg durván a kijelzőt. Csak az előírt Expression pedált használja. Ha más Expression pedált használ, működési hibák léphetnek fel, vagy meghibásodhat a hangszer. A rádiófrekvenciás jelátvitelre vonatkozó tudnivalók A következő tevékenységek törvénybe ütközhetnek A készülék szétszerelése és módosítása A készülék hátlapján található tanúsítvány eltávolítása Szerzői jogok A szerzői jogokkal védett hangfelvételek, videoanyagok részleges vagy teljes átmásolása, sokszorosítása, terjesztése, sugárzása, illetve más módon történő felhasználása csak a szerzői jog tulajdonosának engedélyével törvényszerű. Ne használja a készüléket olyan célra, mellyel sértheti egy harmadik fél szerzői jogait. A Roland nem vállal felelősséget a készülékkel elkövetett szerzői jogsértésekért. A Roland és BOSS bejegyzett védjegye a Roland Corporation-nek az Egyesült Államokban és más országokban. Az ASIO regisztrál védjegye a Steinberg Media Technologies AG-nek. A termék az esol Co.,Ltd epartsecros integrált eparts szoftverpatformját tartalmazza, amely kereskedelmi védjegye az esol Co.,Ltd-nek Japánban. A Bluetooth elnevezés és logók regisztrált védjegyei a Bluetooth SIG, Inc.-nek. A Roland engedéllyel használja ezeket. Ez a termék a μt-kernel forrás kódját használja a T-License 2.0 alatt, a T-Engine fórum ( által elfogadva. A jelen dokumentumban említett összes cég és termék elnevezés a tulajdonos saját, bejegyzett védjegye. 16
