Jármű vizsgálat Bárhol, bármikor. testo NanoMet3 RDE méréshez

Átírás

1 Jármű vizsgálat Bárhol, bármikor testo NanoMet3 RDE méréshez

2 testo NanoMet3 nanorészecske mérő rendszer A nanorészecske mérés célja: Tiszta, egészséges levegő

3 A belsőégésű motorok által kibocsátott nanorészecskék károsak az egészségre. Az új motortechnológiáknak és a részecskeszűrőknek köszönhetően a kibocsátott részecskék össztömege csökkent, azonban a magasabb fúvókanyomás miatt ezek a részecskék lényegesen apróbbak. A nagy diffúziós képességük miatt ezek a részecskék lerakódnak a tüdő léghólyagocskáiban, ahonnan bejutnak a vérkeringésbe, így az egész szervezetbe, növelve a rákos megbetegedések vagy a szívinfarktus esélyét. Ezért szükséges a belsőégésű motorok kipufogógázában lévő nanorészecskék koncentrációját is megállapítani a gravimetrikus mérések mellett. Ehhez a felügyelő létesítményeknek és a kutatás-fejlesztés részlegeknek rendkívül érzékeny méréstechnológiára van szüksége, mely nem csak laboratóriumi körülmények között, vagy görgős próbapadoknál biztosít pontos méréseket, hanem valós vezetési körülmények között is. Ez az egyetlen módja az RDE mérésnek. Egy ilyen rendszerrel szembeni elvárások rendkívül magasak: Precíz, megismételhető mérési eredmények Megegyező műszerbeállítás benzin és dízel járművekhez Egyszerű, letisztult működtetés testo NanoMet3: hordozható nanorészecske számláló Az évek során szerzett, gépjárműipari, laboratóriumi, valamint környezetvédelmi területeken végzett nanorészecske mérés kapcsán szerzett tapasztalatok alapján a Testo kifejlesztett egy strapabíró, hordozható, és költséghatékony részecskeszámlálót, azaz a hordozható emisszió mérőrendszert (Portable Emission Measurement System PEMS). A testo NanoMet3 nagy méréstartományban is rendkívül pontos méréseket nyújt, így alkalmas több különböző felhasználási területen is: Euro 6c szerinti RDE típusvizsgálat Részecske meghatározás részecske szűrők kutatásfejlesztéséhez Benzin és dízel motorokból származó részecske emisszió jellemzése. A pt/cm3-es mérésttartomány gyakorlatilag minden,szabványban foglalt részecskeszámot lefed. PM 10 : Finom szálló por, részecskeátmérő < 10 μm PM 2.5 : Finom frakció, részecskeátmérő < 2,5 μm PM 0,1 : Nanorészecskék/ultrafinom részecskék, részecskeátmérő < 0,1 μm/< 100 nm PM 10 PM 2.5 PM 0.1

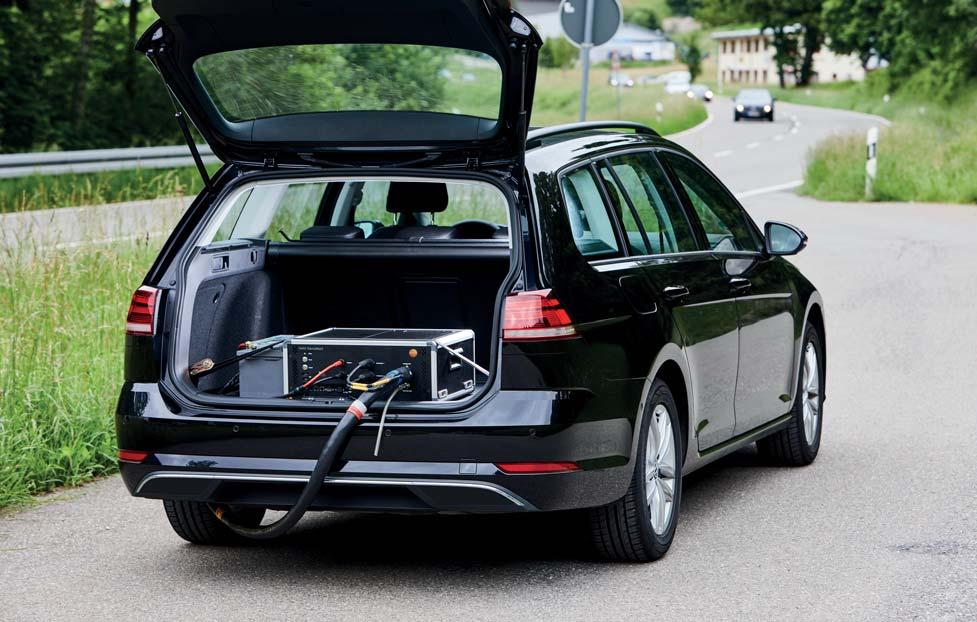

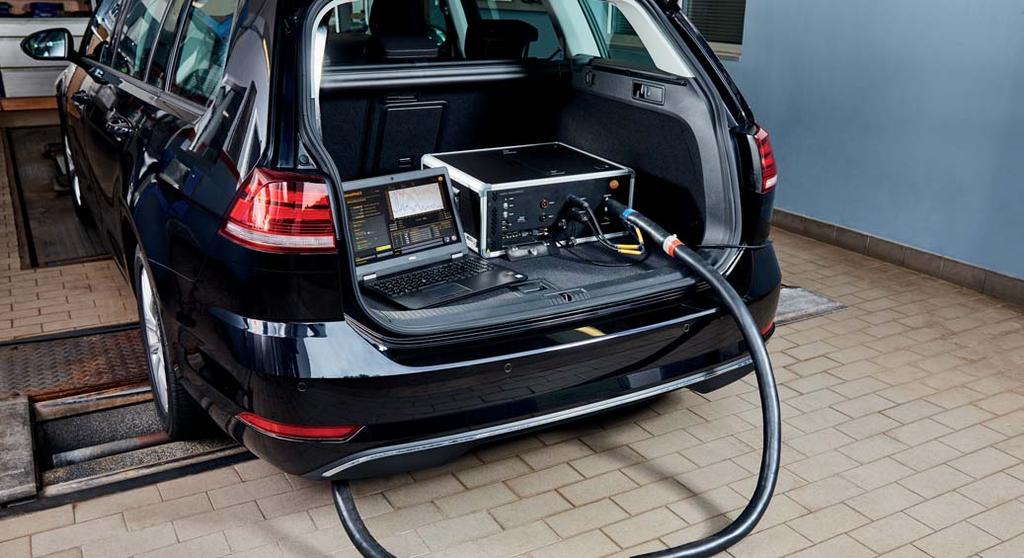

4 testo NanoMet3 nanorészecske mérő rendszer testo NanoMet3: Mobil nanorészecske számlálás és mérés A testo NanoMet3 kompakt mérete (526 x 409 x 216 mm) révén egyszerűen tárolható bármilyen autó csomagtartójában. A kipufogógáz mintavételezés a fűtött mintavevő szondán keresztül történik, mely a kipufogócsőre van csatlakoztatva. A műszer a következő értékeket rögzíti: Részecske koncentráció (pt/cm3) Átlagos részecskeátmérő ( nm) Részecske tömeg (mg/cm3) Tüdőbeli depozíciós felület (LDSA, μm²/cm³) A testo NanoMet3 rendszerében egy PC is helyet kapott egy előre feltelepített szoftverrel, így a mérési adatok dokumentálhatók a belső merevlemezen. Lehetőség van az adatok exportálására is egy SD kártyával, valamint megjelenítésére egy csatlakoztatott monitoron.

5 Az egyedülálló Testo eljárás Mivel a legtöbb PEMS-ben a mintavétel pontja a kipufogócső kimenete, az illékony részecskék nanocseppekké kondenzálódhatnak, amiket aztán a műszer tévesen szilárd részecskékként mér. Ahhoz, hogy valóban csak a ténylegesen szilárd részecskéket mérje a rendszer, a kipufogógázt egy forgótárcsás hígító kezeli mérés előtt, így az illékony részecskék leválaszthatók az elpárologtató csőben. Ez megfelel az ENSZ/ EGB (UN/ECE) Közlekedési Osztály Részecskemérő programja szerinti kipufogógáz előkészítésnek. módszerét használja. A részecskék egy váltakozó áramú mezőn keresztül átjutva a méretüktől függő töltést kapnak. Két elektrométer leméri a részecskék töltését, így információt biztosítanak azok koncentrációjáról és átlagos átmérőjükről. Ez a módszer javítja a mérés minőségét, mivel a szén-hidrogén emissziós méréseket nem befolyásolja a butanol szennyeződés, vagy a szennyezett levegő. A beszerzési és a vizsgálati költségek is jelentősen alacsonyabbak. Diffúziós töltés A testo NanoMet3 további speciális jellegzetessége a mini diffúziós részecskeosztályozó, egy új érzékelő a nanorészecskék koncentrációjának és átlagos átmérőjének méréséhez. A legtöbb, kondenzációs részecskemérővel működő PEMS egy oldószer gőzzel telített kamrán vezeti keresztül a nanorészecskéket. A Testo műszere a diffúziós töltés A PEMS előnyei A hordozható emisszió mérő műszerekkel a belsőégésű motorok által kibocsátott nanorészecskék még valós körülmények között is pontosabban mérhetők, mint a hagyományos laboratóriumi mérésekkel. A PEMS továbbá egy költséghatékony megoldás a tehergépjárművek valós körülmények közötti vizsgálatára is. A motorokat nem szükséges kiszerelni a hivatalos próbapados mérési ciklus elvégzéséhez. A műszer járműre csatlakoztatásával valós vezetési körülmények között mérhető a kibocsátás.

6 testo NanoMet3 nanorészecske mérő rendszer testo NanoMet3: Egyszerű működtetés, számos előnnyel A pontos mérési eredmények mellett a testo NanoMet3 működtetése is rendkívül egyszerű: Egygombos kezelés Nincs szükség további erőforrásokra a működéshez, mint pl. radioaktív anyagok Megegyező műszerbeállítások benzin és dízel motorokhoz Beépített PC és előre telepített szoftver Beépített jegyzőkönyv készítés és adattárolás Adattárolás SD kártyán vagy belső merevlemezen Egyszerű karbantartás Alacsony karbantartási költségek a speciális forgótárcsás hígító bevonatnak köszönhetően a szervizelést általában elég 1000 működési óránként megismételni Csatlakozási lehetőségek: 2 USB csatlakozó RS232 csatlakozó AO csatlakozás LAN/Ethernet csatlakozó Vezeték nélküli LAN (opcionális) AK protokol INCA kommunikáció

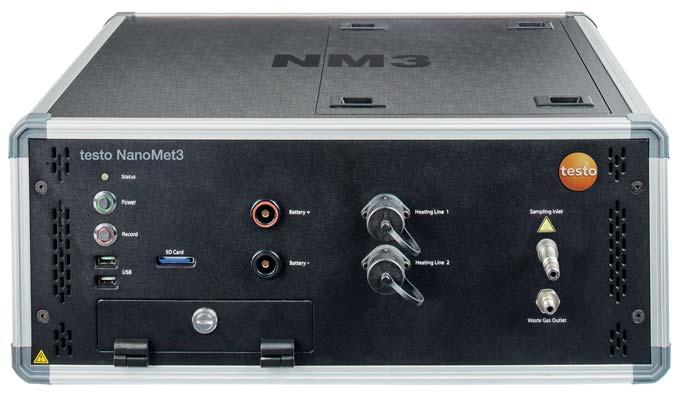

7 Interfészek PC csatlakoztatáshoz SD kártya foglalat Tápellátás 12/24 V akkumulátorral Fűtött mintavételező kábelek Gyorscsatlakozó füstgáz bemenethez Eredmények megjelenítése a csatlakoztatott kijelzőn

8 testo NanoMet3 nanorészecske mérő rendszer Partner a nanorészecske mérésben Méréstechnológia specialistaként a Testo nem csak több évnyi tapasztalattal rendelkezik nanorészecske mérőműszerek terén ben a nanorészecske mérés specialistája, a Matter Aerosol AG teljesen beépült a vállalatba. A Matter Aerosol kutatás-fejlesztésben elért átfogó és elismert szaktudása egyesült a Testo több mint 60 éves piacvezetői tapasztalatával professzionális méréstechnológia terén. A nanorészecske méréstechnológia üzleti ágazatának integrálásával a Testo a kutatás-fejlesztésben közösen elért megoldások célzott és ügyfél-orientált megvalósítását, valamint az alapos és bevált, ipari gyártásban, szolgáltatásokban, és értékesítésben rejlő lehetőségek kiaknázását érheti el. A számos leányvállalat és viszonteladó révén mind az 5 kontinensen a Testo optimális támogatást nyújt minden ügyfelének a nanorészecske mérés és a légszennyezés megakadályozása terén, legyen szó magánszemélyekről, vállalatokról vagy hatóságokról /msp/ A változtatás jogát fenntartjuk, az esetleges nyomdai hibákért felelősséget nem vállalunk.
