1 Korszerű túlfeszültség-védelem napelemes rendszerekhez Weidmüller Kereskedelmi Kft. Fajka Géza

2 MAI NAP PROGRAMJA Bemutatkozás Weidmüller napelemes termékkör, alkalmazások DC oldali túlfeszültség-védelem Referenciák Jun Page 2

3 Our Company Best Connections Our Markets and Divisions Our Aspiration: Quality in Products and Processes Our responsibility for the Future Weidmüller Regions Weidmüller Production Locations Világszerte embereket, piacokat és iparágakat kötünk össze.. A Weidmüller egy független családi vállalat több, mint 160 éve. A Weidmüller sikerének záloga a hatékonyság, tapasztalat valamint a megbízhatóság Amit hagyományként élünk meg elkötelezettség, ambíció és következetesség Weidmüller Társ az ipari csatlakozástechnikában

4 Our Company Best Connections Our Markets and Divisions Our Aspiration: Quality in Products and Processes Our responsibility for the Future Weidmüller Regions Weidmüller Production Locations Ott vagyunk, ahol szükség van ránk Globális fejlődésünk - gyártási és kereskedelmi hálózat Detmold Központ Fejlesztés Gyártás Lanškroun Gyártás Wutha-Farnroda/Eisenach Termelés Tautii Magheraus/ Nagybánya Gyártás Suzhou Fejlesztés Gyártás Barcelona Fejlesztés Logatec Gyártás Singapore Fejlesztés Shanghai Fejlesztés Sydney Fejlesztés Gyártás São Paulo Fejlesztés Gyártás 27 Kereskedelmi iroda ~60 Képviselet Egyéb kereskedelem és direkt szállítás különleges esetekben

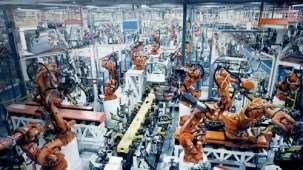

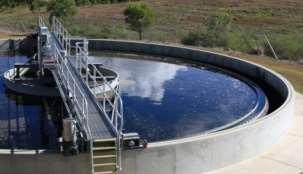

5 Our Company Best Connections Our Markets and Divisions Our Aspiration: Quality in Products and Processes Our responsibility for the Future Weidmüller Regions Weidmüller Production Locations Partnereink számos különböző iparterületen Értékesítési területeink Gépgyártás Folyamatirányítás Energetika Közlekedés Készülékgyártás Szerszámgépek Autóipar Olaj és gáz Megújuló energia Gördülő állomány I/O kontroll készülékek Élelmiszer Liftek és felvonók Vegyipar / Gyógyszergyártás Energia termelés Infrastruktúra Hajtásvezérlés & Teljesítmény elektronika Intelligens gyártás Szállítórendszerek Vízkezelés Elosztóhálózatok Hajógyártás Interfész Elektronika

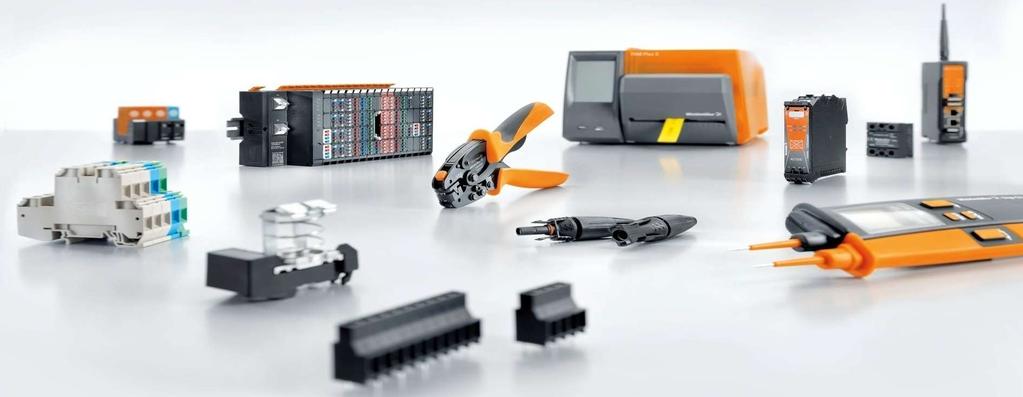

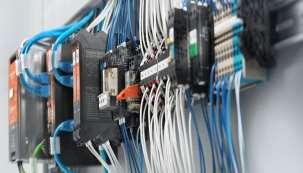

6 Our Company Best Connections Our Markets and Divisions Our Aspiration: Quality in Products and Processes Our responsibility for the Future Weidmüller Regions Weidmüller Production Locations Termékek és szolgáltatások széles skáláját kínáljuk Divíziónk Villamos vezérlő és elosztószekrény termékek Készülék és terepi csatlakozás technika Ipari Automatizálási termékek és megoldások

7 Our Company Best Connections Our Markets and Divisions Our Aspiration: Quality in Products and Processes Our responsibility for the Future Weidmüller Regions Weidmüller Production Locations A megbízhatóság bizalmat eredményez Intézmények, ügyfelek és partnerek világszerte bíznak a Weidmüllerben Tanúsítványok intézményektől Tanúsítványok partnerektől DIN EN Energy Management ISO Environmental Management Siemens Supplier Award Winner in the category Best Overall DIN EN ISO/IEC Accreditation of Weidmüller Laboratory in Detmold ISO 9001 Quality Management OHSAS Health Management IRIS Quality Management for International Railway Industry Standard Schneider Electric Certified as Preferred Supplier 2013

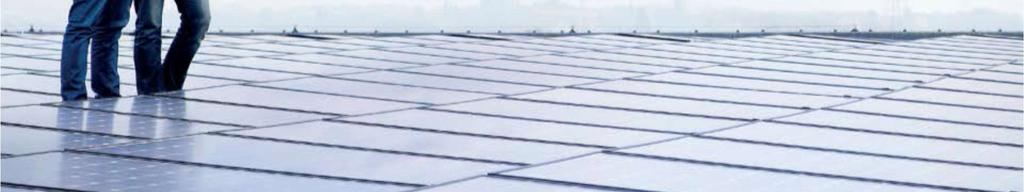

8 Beépített teljesítmény: 53 millió darab panel, 10,2 GWp Több mint darab DC gyűjtő doboz 100 országban Surge Protection Workshop in Budapest Page 8

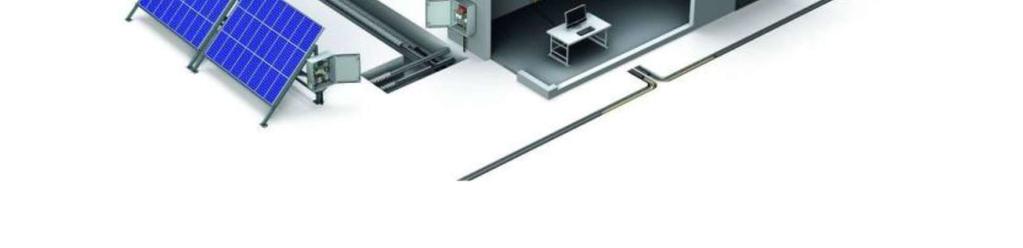

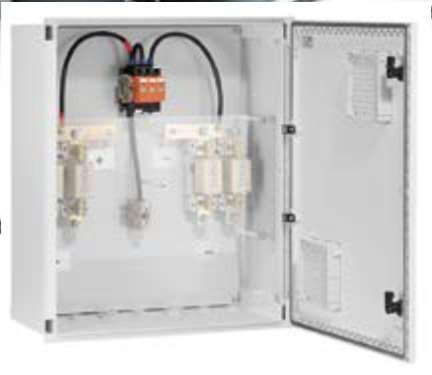

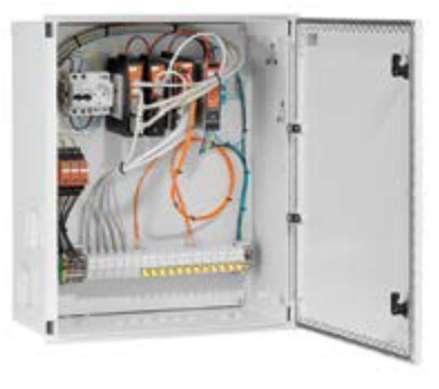

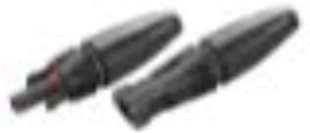

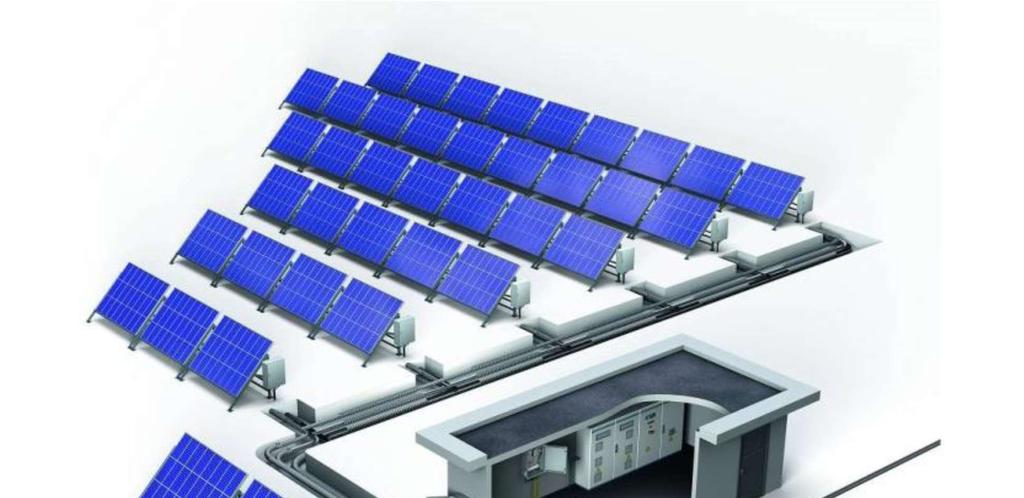

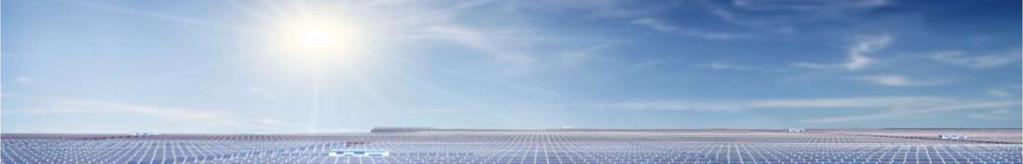

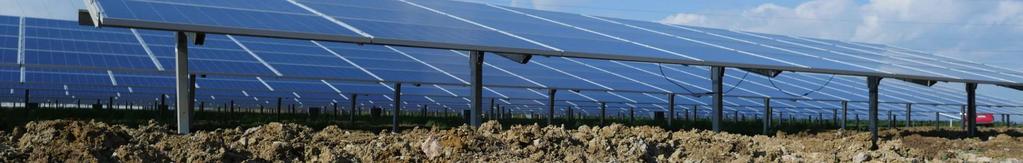

9 Weidmüller a fotovoltaikus erőművekben Terepi sztring gyűjtő doboz Junction Box PV Csatlakozók Kommunikáció gyűjtő Szabadmezős PV erőmű(>1mwp), 1.000VDC / 1.500VDC DC gyűjtő doboz

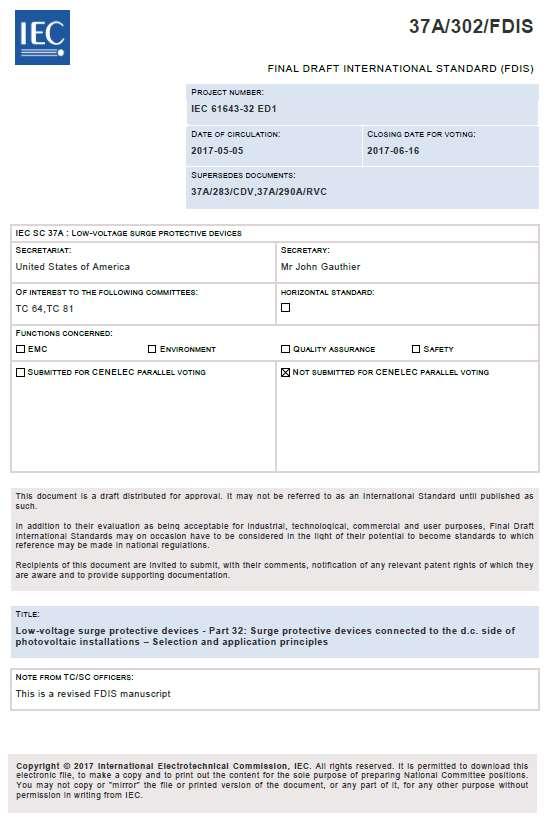

10 Túlfeszültség-védelmi szabványok napelemes alkalmazáshoz_1 Termék szabvány EN IEC Alkalmazási szabvány EN IEC Surge Protection Workshop in Budapest Page 10

11 Túlfeszültség-védelmi szabványok napelemes alkalmazáshoz_2 Gyártói szabvány Termék szabvány EN IEC Követelmények - Jelölések a terméken - Szerelési utasítás tartalma - Típus teszt - Általános vizsgálati eljárás - Vizsgálati jelalak - Kúszóáramút - Alkalmazási szabvány EN IEC Tervezőknek, kivitelezőknek Hova kell beépíteni, és mik a minimális műszaki előírások? - Építményre telepített rendszerek - Szabadmezős Hogyan kell beépíteni? - Kábel keresztmetszet - Kábel hossz Surge Protection Workshop in Budapest Page 11

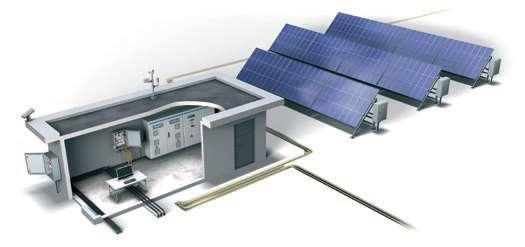

12 Követelmények az IEC szabvány szerint Minimális műszaki értékek Építményre telepített rendszer, külső villámvédelemmel, levezetők száma 4: 10/350 μs 8/20 μs LPL I I imp 5 ka and I total 10 ka I n 10 ka and I total 20 ka LPL II I imp 3.75 ka and I total 7.5 ka I n 7.5 ka and I total 15 ka LPL III/IV I imp 2.5 ka and I total 5 ka I n 5 ka and I total 10 ka Földre telepített erőmű 10/350 μs 8/20 μs LPL III/IV I imp 5 ka and I total 10 ka I n 15 ka and I total 30 ka LPL Villámvédelmi szint Surge Protection Workshop in Budapest Page 12

13 Követelmények az IEC szabvány szerint Túlfeszültség-levezető I védelmi osztályú készülékeket 10/350µs és! 8/20µs jelalakú tesztárammal is kell vizsgálni Type I + II Surge Protection Workshop in Budapest Page 13

14 Követelmények az IEC szabvány szerint Vezeték hossz, keresztmetszet Minél közelebb a védendő berendezéshez Ha hosszabb a nyomvonal mint > 10 m meg kell ismételni a túlfeszültség-védelmi készüléket Surge Protection Workshop in Budapest Page 14

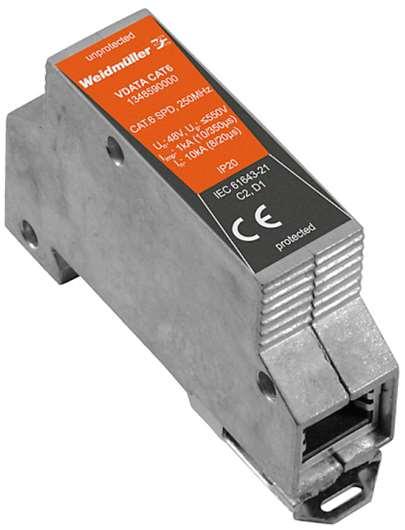

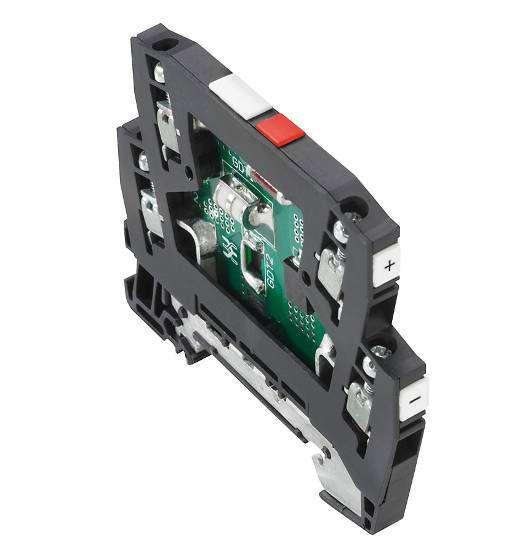

15 Követelmények az IEC szabvány szerint Kommunikációs vezetékek és jelvédelem Surge Protection Workshop in Budapest Page 15

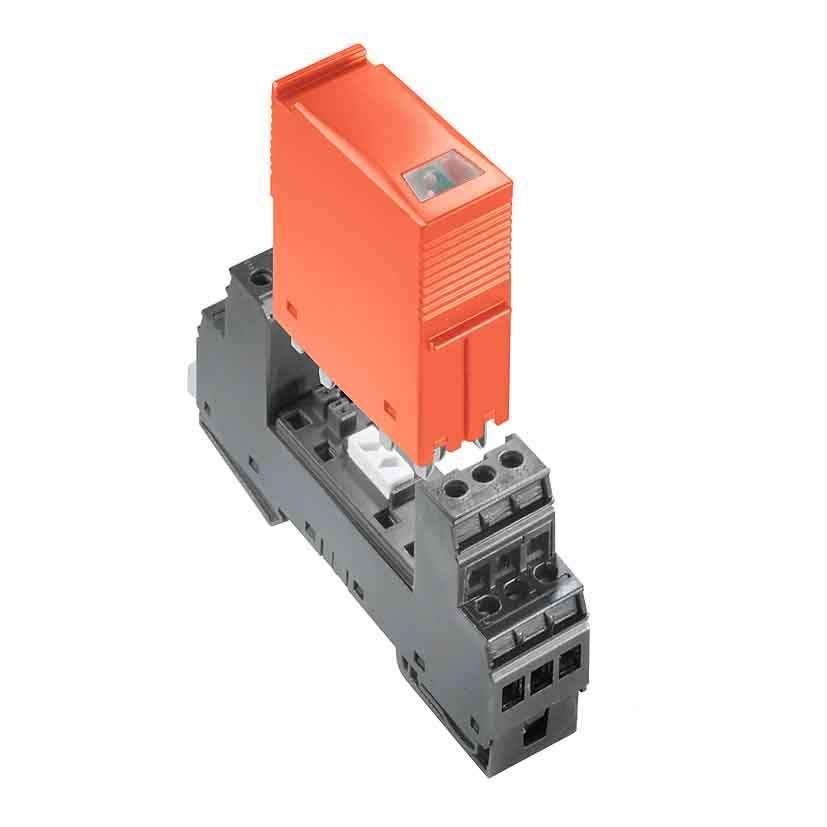

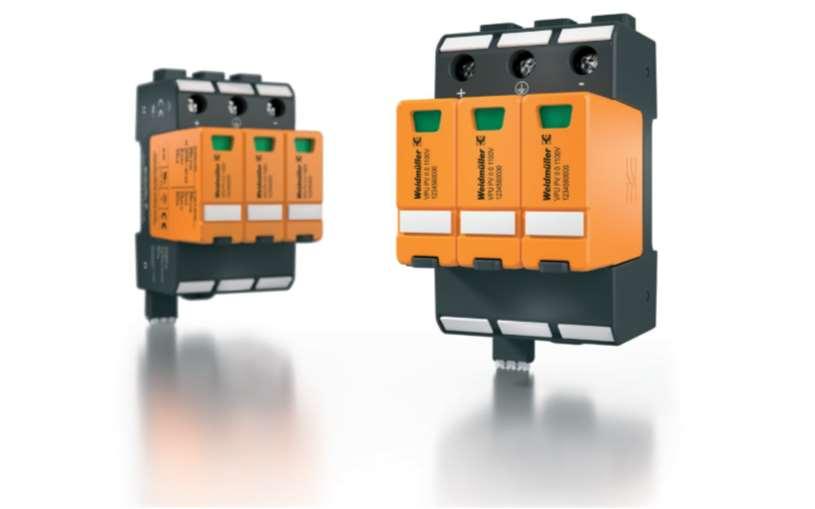

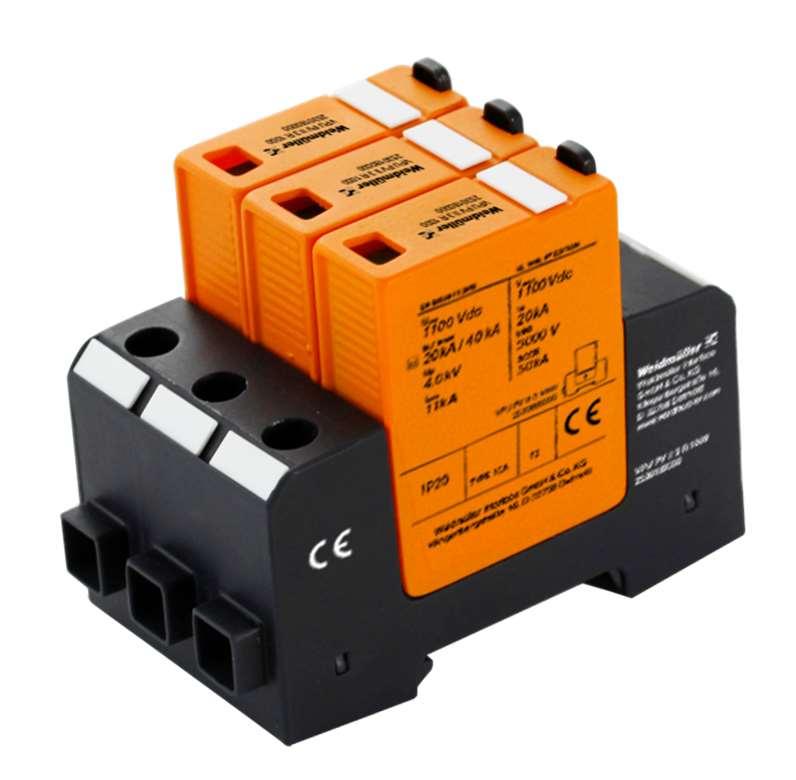

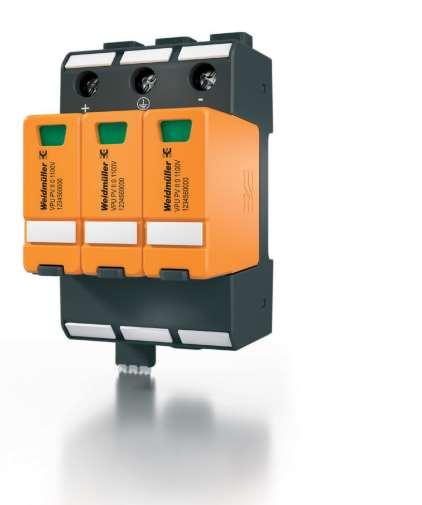

16 Korszerű VPU PV termékcsalád Iscpv=11kA Jól látható kioldás jelző 40kA lökőáram legjobb védelem, legkisebb helyen 54mm Cserélhető betét Távjelző Könnyen beazonosítható szereléskor, üzembenntartáskor Egyedi jelölők elhelyezhetőek a betéten és a foglalaton is 4000m tengerszint feletti magasságig használható Nemzetközi alkalmazási lehetőség Surge Protection Workshop in Budapest Page 16

17 Termék kódolás VPU PV I+II 3 R 1500 VPU = VARITECTOR Power Unit PV = napelemes alkalmazás I+II = I+II védelmi szint II = II védelmi szint 3 = 3 pólus szám 0 = csere betét _ szélső 0M = csere betét _ összegző (only type I+II) R = távjelzős változat üres = távjelző nélkül Feszültség szint [V] IEC and UL arrester units Surge Protection Workshop in Budapest Page 17

18 Műszaki adatok VPU PV 10/350 µs 8/20 µs VPU PV I+II I imp 6.25 ka és I total 12.5 ka I n 20 ka és I total 50 ka VPU PV I+II I imp 5 ka és I total 10 ka I n 20 ka és I total 40 ka VPU PV II I n 20 ka és I total 50 ka VPU PV II I n 20 ka és I total 40 ka Építményre telepített rendszer, külső villámvédelemmel, levezetők száma 4 : 10/350 μs 8/20 μs LPL I I imp 5 ka and I total 10 ka I n 10 ka and I total 20 ka LPL II I imp 3.75 ka and I total 7.5 ka I n 7.5 ka and I total 15 ka LPL III/IV I imp 2.5 ka and I total 5 ka I n 5 ka and I total 10 ka Szabadmezős napelemes erőmű: 10/350 μs 8/20 μs LPL III/IV I imp 5 ka and I total 10 ka I n 15 ka and I total 30 ka LPL Villámvédelmi szint Surge Protection Workshop in Budapest Page 18

19 Összesítés EN / IEC

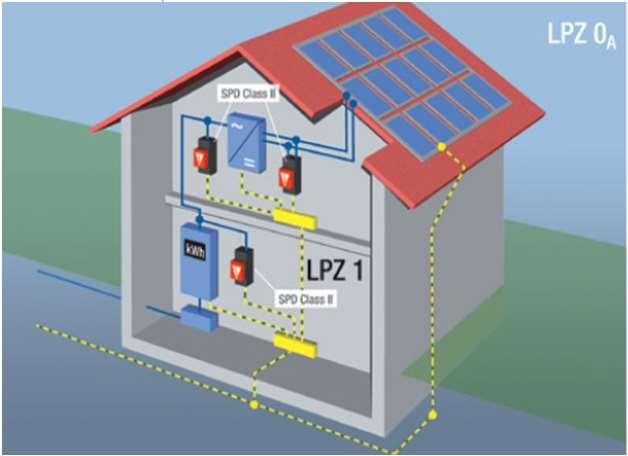

20 A változat Építmény külső villámvédelem nélkül Előírt SPD : - L1 < 10m: Type II AC, Nem szükséges - L1 > 10m: Type II AC, Type II AC - L2 < 10m: Type II DC, Nem szükséges - L2 > 10m: Type II DC, Type II DC Kiválasztási útmutató: L1 230V AC: Cikkszám: VPU II / VPU II 3+1 R / VPU II 0 280V/40kA L2 1000V DC: Cikkszám: VPU PV II 3 R VPU PV II VPU PV II L2 1500V DC: Cikkszám: VPU PV II 3 R VPU PV II VPU PV II SPD túlfeszültség-védelmi készülék Surge Protection Workshop in Budapest Page 20

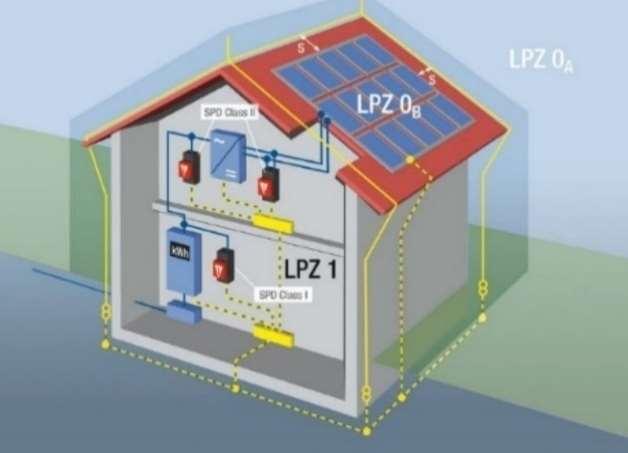

21 B változat Építmény külső villámvédelemmel, és az s biztonsági távolság be van tartva Előírt SPD : - L1 < 10m: Type I AC, Nem szükséges - L1 > 10m: Type I AC, Type II AC - L2 < 10m: Type II DC, Nem szükséges L2 > 10m: Type II DC, Type II DC SPD túlfeszültség-védelmi készülék Kiválasztási útmutató: L1 230V AC: Cikkszám: VPU I 3+1 R 280/25kA VPU I /25kA VPU I 280/25kA VPU II / VPU II 3+1 R / VPU II 0 280V/40kA L2 1000V DC: Cikkszám: VPU PV II 3 R VPU PV II VPU PV II L2 1500V DC: Cikkszám: VPU PV II 3 R VPU PV II VPU PV II Surge Protection Workshop in Budapest Page 21

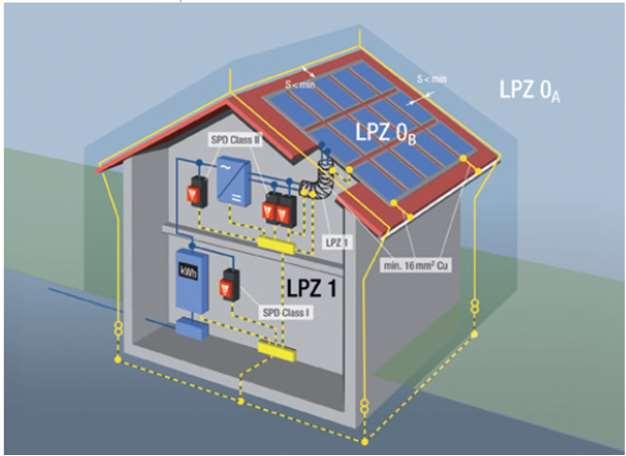

22 C változat Építmény külső villámvédelemmel, és az s biztonsági távolság nincs betartva Előírt SPD : - L1 < 10m: Type I AC, Type I AC - L1 > 10m: Type I AC, Type I AC - L2 < 10m: Type I DC, Type I DC - L2 > 10m: Type I DC, Type I DC SPD túlfeszültség-védelmi készülék Kiválasztási útmutató: L1 230V AC: Cikkszám: VPU I 3+1 R 280/25kA VPU I /25kA VPU I 280/25kA L2 1000V DC: Cikkszám: VPU PV I+II 3 R VPU PV I+II 3 R VPU PV I+II VPU PV I+II 0M L2 1500V DC: Cikkszám: VPU PV I+II 3 R VPU PV I+II 3 R VPU PV I+II VPU PV I+II 0M Surge Protection Workshop in Budapest Page 22

23 Néhány referencia

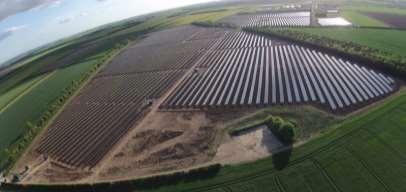

24 Nemzetközi projektek Carloggas project EPC: Goldbeck Solar Size: 10 MW Products : 56 x PV monitored Combiner Boxes PV Combiner Box with pedestal Branston project EPC: Goldbeck Solar Size: 23 MW Products: 123 x PV Monitored Combiner Boxes Aug Page 24

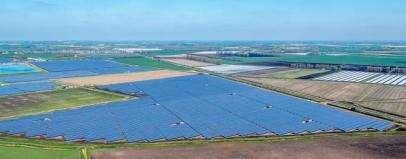

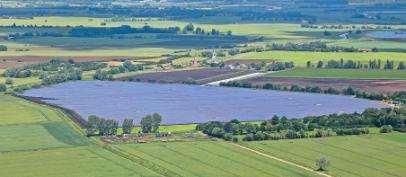

25 Nemzetközi projektek Fenland Farm EPC: Hanwha Q-Cells Size: 20,4 MW Products : 112 x PV Monitored Combiner Box Stowbridge EPC: Hanwha Q-Cells Size: 24,3 MW Products : 136 x PC Combiner Boxes Aug Page 25

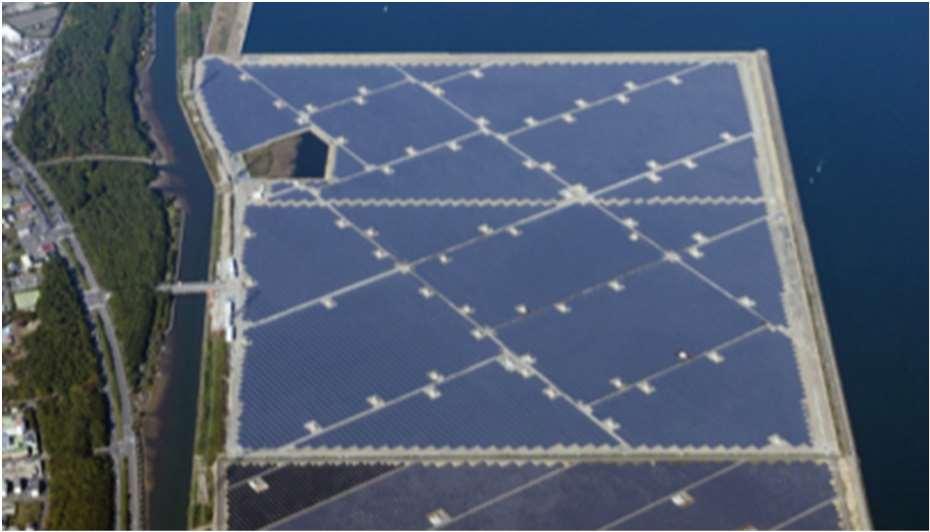

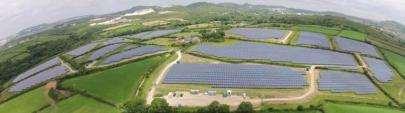

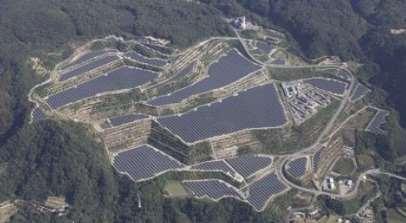

26 Nemzetközi projektek Oita PV plant project End user: Marubeni EPC: Hitachi Size: MW Products : 1220 sets - Transclinic 14i+, SPD, Power supply 77s Sets IE-Maneged SW, Serial/Ethernet Converter Awaji-Kifune PV plant project End user: YORIGAMI MARITIME CONSTRUCTION EPC: Kanden Energy Solution (Kenes Size: 30 MW Products : 483 x PC Combiner Boxes Aug Page 26

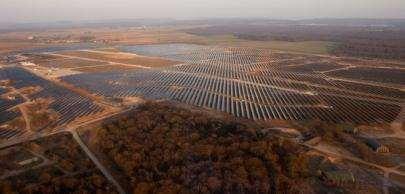

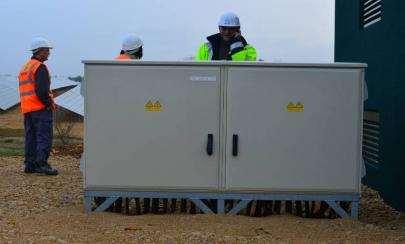

27 Nemzetközi projektek Toul-Rosières and Crucey End user: EDF EPC: SPIE, Clemessy and Ineo Size: MW Products : Total CB 400+ L1 Non-monitored Combiner Boxes L2 Non-monitored Combiner Boxes Aug Page 27

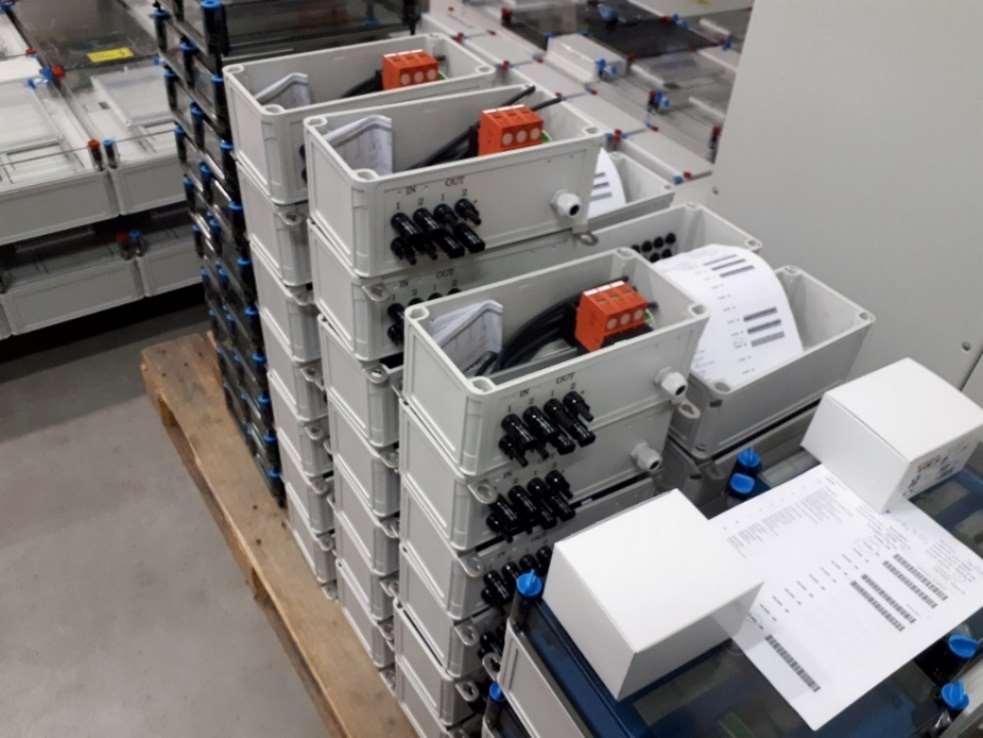

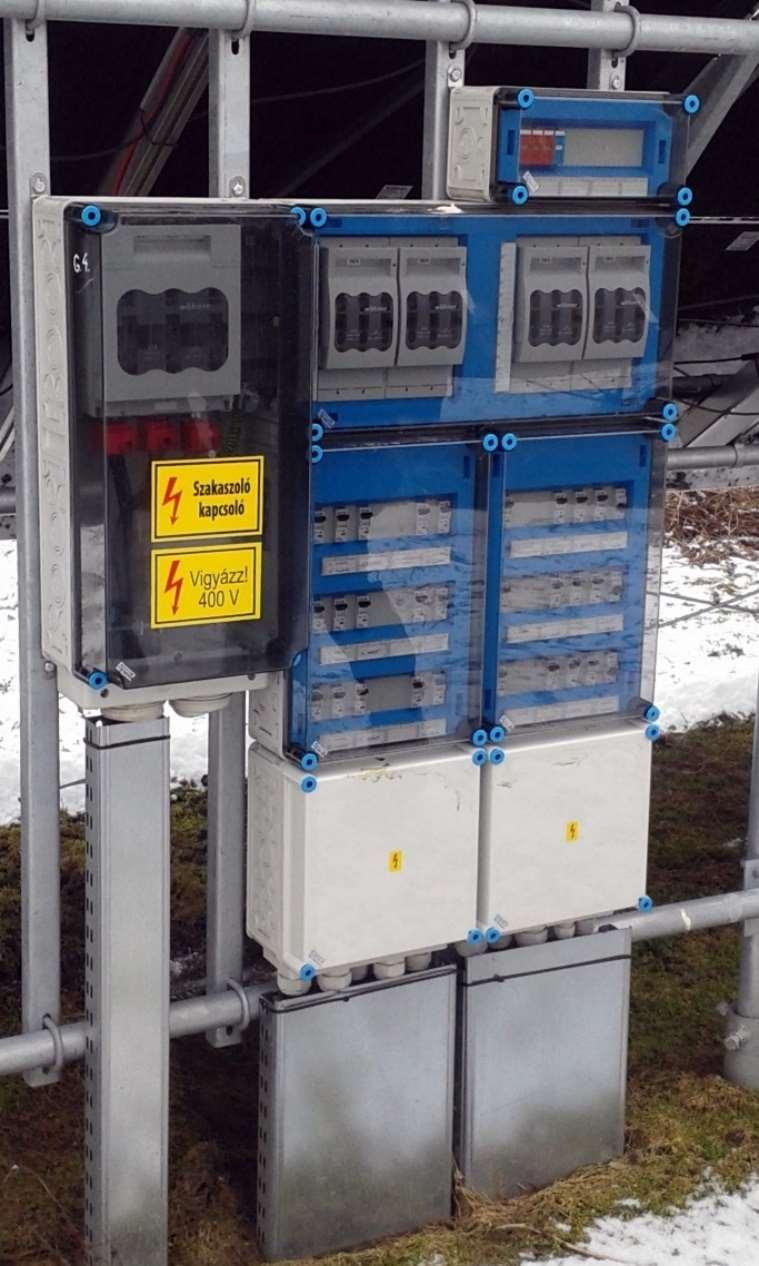

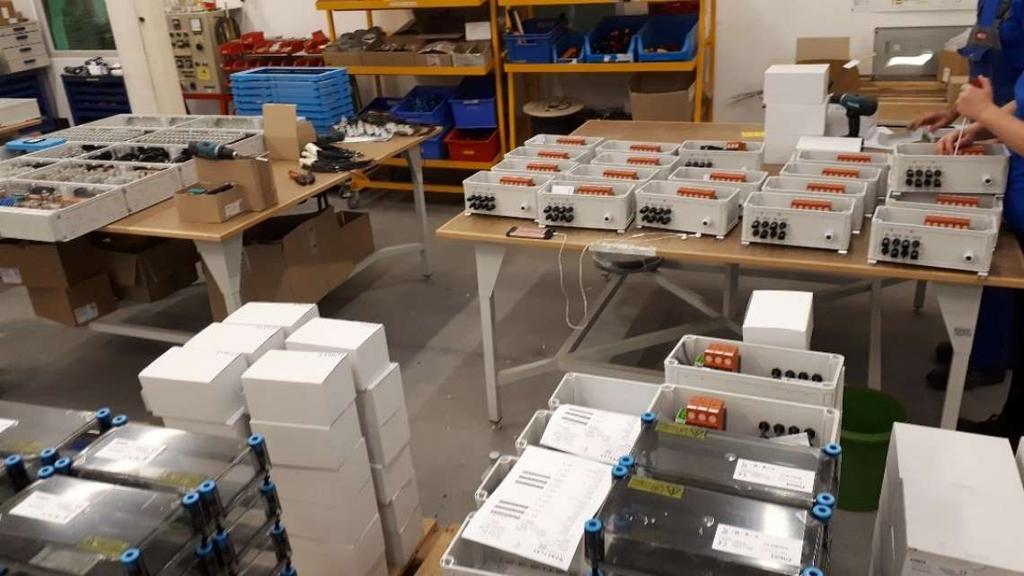

28 EnHome projekt Magyarországról Surge Protection Workshop in Budapest Page 28

29 Köszönöm a megtisztelő figyelmet Connections are our expertise. We look forward to sharing ideas with you. Let s connect. Fajka Géza Műszaki szakértő geza.fajka@weidmueller.com

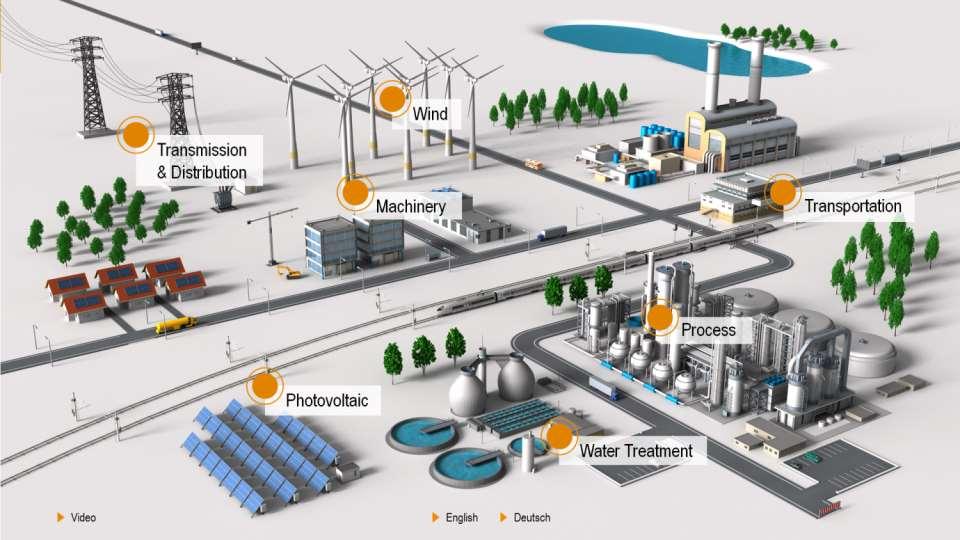

30 Application Examples Surge Protection Workshop in Page 30 Budapest

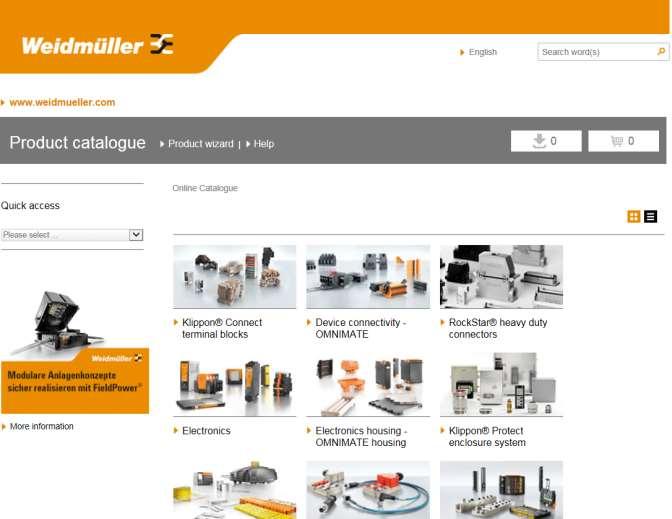

31 Product Catalog Key-Words: >> VPU >> VSPC >> VSSC >> MCZ OVP Surge Protection Workshop in Budapest Page 31

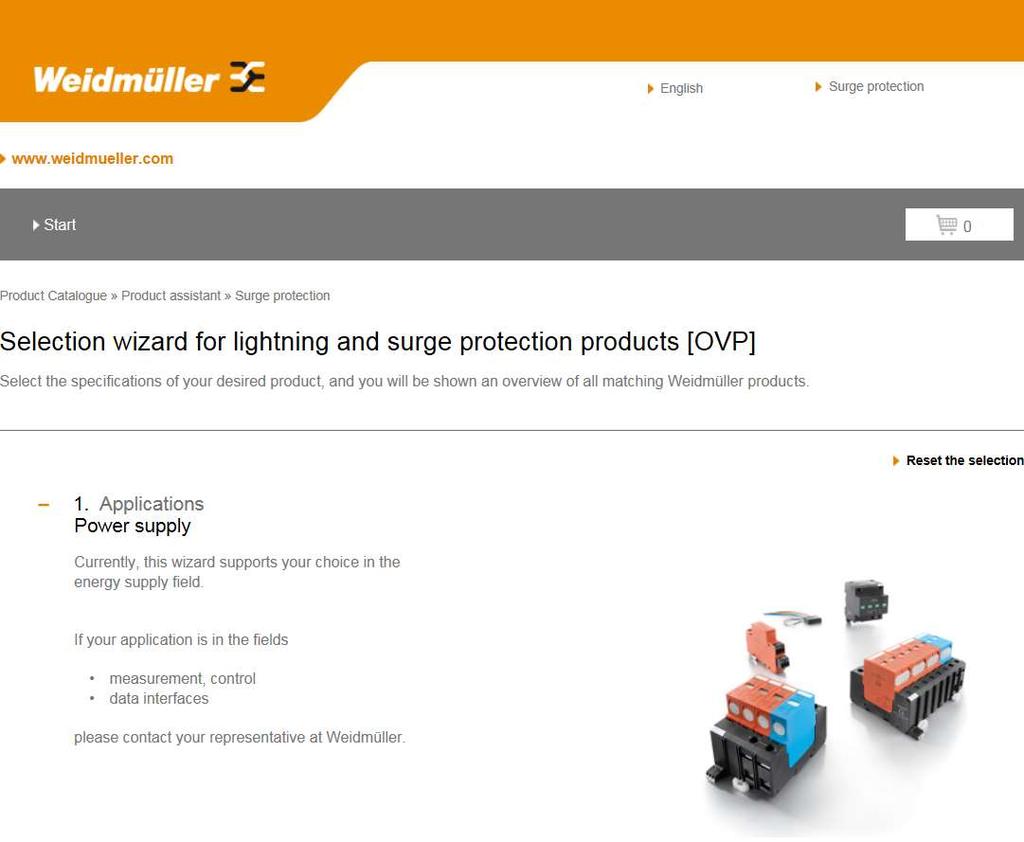

32 Selection Guide Link Surge Protection Workshop in Budapest Page 32

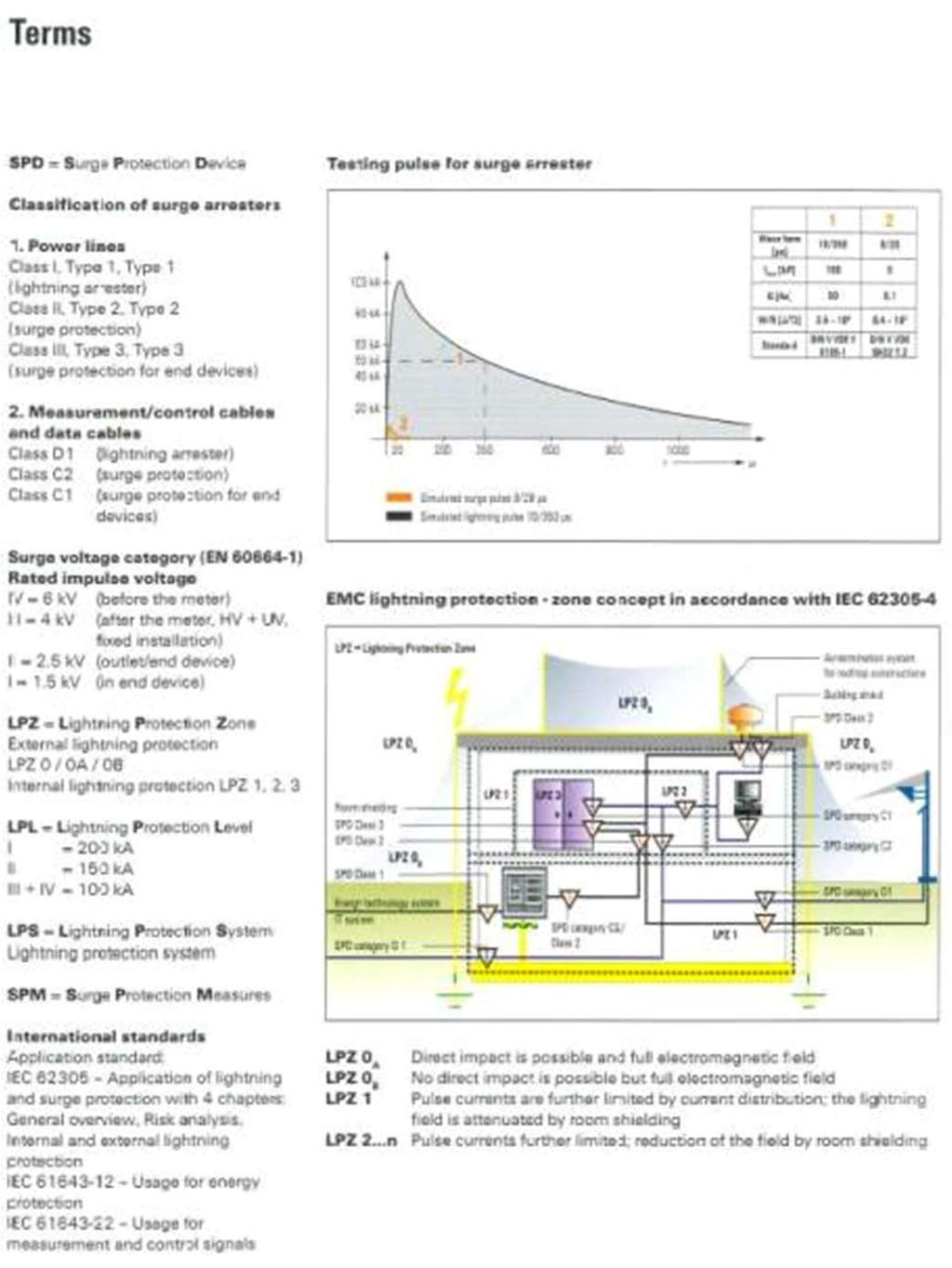

33 Most important Terms You will find this overview in the inlay of the print catalogue Surge Protection Workshop in Budapest Page 33

34 Surge Protection Workshop in Budapest Seite 34

35 Available Product Variants Type I+II and type II products for 1.000V and 1.500V Surge Protection Workshop in Budapest Page 35

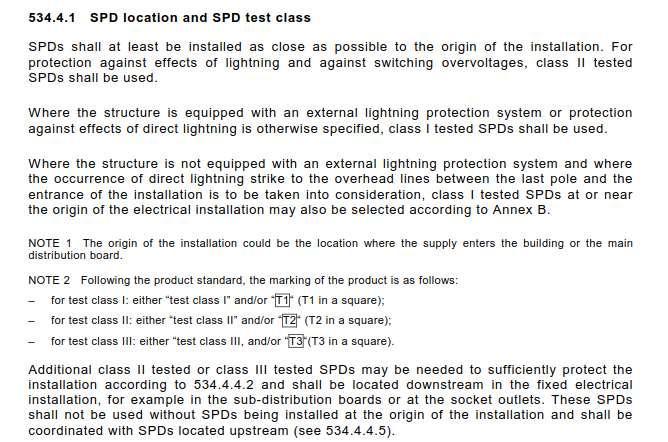

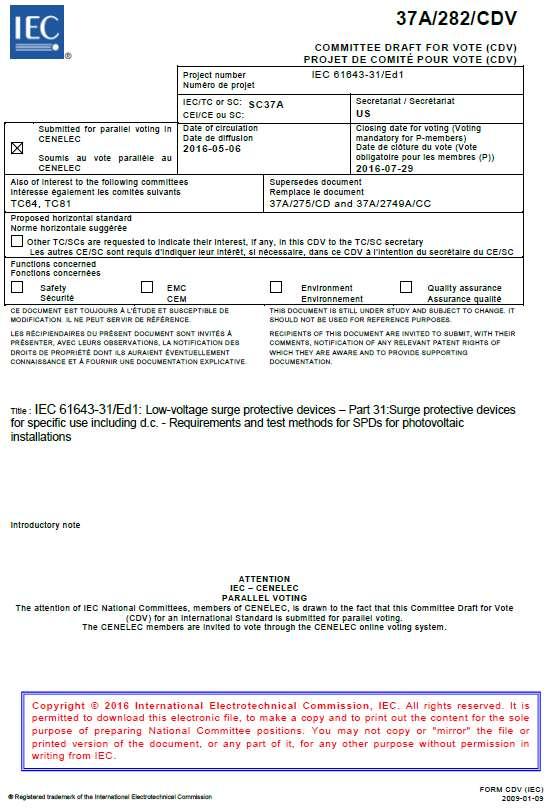

36 Extract from the standard IEC : Surge Protection Workshop in Budapest Page 36

37 How to select the right SPD? Argumentation from the application standard IEC Surge Protection Workshop in Budapest YES Class I is needed 1 What is the Lightning Protection Level (LPL) or ka rating? 2 What voltage is used? (e.g. 230V) 3 What type of electrical network/grid? 4 Do they require a remote indication of protection loss? Class II is needed 1 What is the ka rating? 2 What is the voltage rating? 3 What type of electrical network/grid? 4 Do they require a remote indication of protection loss? Is Class III needed? Is there an external Lightning Protection System (LPS) or supplied by overhead LV lines? NO 1 Do you have any high value or mission critical equipment or devices which you suspect could fail due to prolonged exposure of inherent electrical system surges? 2 What is the voltage rating? Class I isn t needed from standard point of view Class II can be used 1 What is the ka rating? 2 What is the voltage rating? 3 What type of electrical network/grid? 4 Do they require a remote indication of protection loss? Is Class III needed? Page 37
