1 OV 3300 OV 3400 OV 3500 RV 4310 RV 4400 RV 4460 RV 4550 RV 5400 RV 5470 RV 5500 Telepítési és felhasználói kézikönyv Magyar HU More documents on: H B /11

2 Kérjük, a készülék beszerelése, karbantartása vagy javítása előtt alaposan olvassa el ezt a kézikönyvet. A szimbólum olyan fontos információkat jelöl, melyek figyelmen kívül hagyása személyi sérülést és/ vagy a készülék károsodását okozhatja. A szimbólum a hasznos információkra hívja fel a figyelmet. FIGYELEM! A folyamatos jobbítás jegyében termékeink előzetes figyelmeztetés nélkül módosulhatnak. Kizárólagos felhasználás: Medence tisztítása (semmilyen más célra nem szabad használni). Fontos, hogy a készüléket hozzáértő és arra (fizikai és mentális értelemben) alkalmas emberek kezeljék, akik a használati utasításokat előzetesen megismerték (jelen útmutató elolvasásával). A készülékhez nem közelíthet olyan személy, aki a fenti kritériumoknak nem felel meg, különben veszélyes elemeknek tenné ki magát. A készülék meghibásodása esetén: ne kísérelje meg a készülék saját kezű javítását, hanem vegye fel a kapcsolatot a viszonteladóval. A vezérlődobozt olyan konnektorhoz csatlakoztassa, ami max. 30 ma-es áramvédő kapcsoló (fi-relé) védőberendezéssel van ellátva (kétség esetén forduljon villanyszerelőhöz). Ügyeljen arra, hogy a konnektor mindig könnyen elérhető legyen, valamint védve legyen az esőtől és a kifröccsenő víztől. A vezérlődobozt nem szabad olyan helyre szerelni, ahol elöntheti a víz; a nedvességtől és a zord időjárástól védett helyen kell tárolni. A vezérlődobozt a medence szélétől legalább 3,5 méterre távolítsa el, és ne tegye ki közvetlen napsütésnek. Előnyben részesítendő a hűvös, szellőző és árnyékos hely. Tilos fürödni, amikor a robot a medencében van. Ha a vezérlődoboz véletlenül vízbe esik, feltétlenül húzza ki a tápkábelt, mielőtt kivenné a vízből. Az áramütés mindennemű kockázatának elkerülése érdekében ne nyissa ki az elektronikus vezérlődobozt; hívjon szakképzett technikust. Ne kísérelje meg a tápkábel javítását. A veszélyek elkerülése érdekében vegye fel a kapcsolatot a viszonteladóval, hogy eredeti cserealkatrésszel cseréltesse ki. A tisztítási, karbantartási és szervizelési műveletek előtt, valamint minden használat után húzza ki a tápkábelt. A robotnak olyan medencevízben kell működnie, melynek minősége a következő: Klór < 3 mg/l; ph-érték 6,8 és 7,6 között; hőmérséklet 15 C és 35 C között. Vízen kívül ne működtesse a robotot. Minden helytelen beszerelés és használat vagyoni károkat vagy súlyos (akár halálos kimenetelű) testi sérüléseket vonhat maga után. A készülék gyermekektől elzárva tartandó. FIGYELMEZTETÉS A TISZTÍTÓGÉP VINIL BEVONATÚ MEDENCÉBEN VALÓ HASZNÁLATÁT ILLETŐEN Néhány vinil bevonatról a vinil felülettel érintkező tárgyak, például kefék, játékok, úszógumik, szökőkutak, klóradagolók és automatikus medence tisztítógépek gyorsan eltávolíthatják a mintát. Néhány vinil bevonat mintáját még a medencetisztító kefék is súlyosan megkarcolhatják vagy lekoptathatják. A mintából a tinta is kikophat a használat során, vagy amikor a medencében lévő egyéb tárgyakkal érintkezik. A Zodiac nem vállal felelősséget a vinil bevonatok ledörzsölődéséért, vagy a minta lekopásáért, és erre a korlátozott garancia sem terjed ki. 1 H B HU /11

3 Tartalomjegyzék 1. Beszerelés és használat előtti információk A szállítókocsi és a vezérlődoboz felszerelése a talpra A vezérlődobozok leírása Tisztítási ciklus elindítása Tisztítási ciklusok programozása "távollét esetén" (RV RV RV 5500) A távirányító használata (OV RV RV 5500) Karbantartás Hibaelhárítás HU 9. A termék regisztrálása A termék megfelelősége Beszerelés és használat előtti információk 1.1 Fontos Ellenőrizze, hogy a készülék nem sérült-e meg a szállítás során (ütődések, eltört alkatrészek stb.). Ha akár csak apró rendellenességet is tapasztal, a használat előtt haladéktalanul vegye fel a kapcsolatot viszonteladójával. 1.2 A csomag tartalma Tisztítógép/Lebegőkábel/ Vezérlődoboz Kocsikészlet A vezérlődoboz talpa (OV 3300) Távirányító / Tartó X 2 X 2 X 2 X 2 OV 3300 OV 3400 RV 4310 RV 4400 RV 4460 RV 5400 RV 5470 OV 3500 RV 4550 RV 5500 H B HU /11 2

4 1.3 Műszaki jellemzők Vezérlődoboz tápfeszültség Robot tápfeszültség Maximális felvett teljesítmény Kábelhossz Robot mérete (Sz x Mé x Ma) Csomag mérete (Sz x Mé x Ma) Robot súlya Csomagolt súly Elméleti tisztítási szélesség Szivattyú teljesítmény Ciklushossz VAC, 50 Hz 30 VDC 150 W 15 m (OV 3300) 18 m (OV OV RV RV RV RV RV 5470) 21 m (RV RV 5500) 43 x 48 x 27 cm 69 x 43 x 46 cm (OV 3300) 56 x 56 x 46 cm 9,5 kg 14 kg (OV 3300) 19 kg 270 mm 16 m³/h A választott ciklustól függően 1.4 A használatra vonatkozó javaslatok Ha a medence nagyon koszos, különösen az első használat esetén, egy háló segítségével távolítsa el a nagyobb szennyeződéseket, ezzel optimalizálva a robot teljesítményét. Vegye ki a vízből a hőmérőket, a játékokat és minden egyéb olyan tárgyat, ami kárt tehet a robotban. A robotnak olyan medencevízben kell működnie, melynek minősége a következő: Klór < 3 mg/l; ph-érték 6,8 és 7,6 között; hőmérséklet 15 C és 35 C között. A tisztítási ciklus elindítása előtt merítse a robotot a medencébe. Kezdje azzal, hogy több tisztítási ciklust is elindít "csak fenék" módban. A robotot működés közben soha ne takarja le. A tisztítási ciklust közben működésbe hozhatja szűrőszivattyút, így megtörténik a robot által felszabadított részecskék szűrése. Ha azonban a robot viselkedését befolyásolja a szűrőszivattyú működése közben a nyomócsonkoknál keletkező vízsugár, akkor azt javasoljuk, hogy a robotot a szűrőszivattyú működési idején kívül indítsa el. Amennyiben a medence egy része nem lett megfelelően megtisztítva, addig módosítsa a robot bemerítésének helyét, míg meg nem találja az optimális helyet. A tisztítórobot rendszeres használata lehetővé teszi, hogy mindig tiszta medencében legyen része, és a szűrő kevésbé duguljon el. Ne használja a robotot a medence sokk-klórozása esetén! 1.5 A robot bemerítése Tilos fürödni, amikor a robot a medencében van. Fektesse ki a kábelt teljes hosszában a medence mellett, hogy elejét vegye a kábel összegubancolódásának a bemerítés közben. A robotot függőlegesen eressze bele a vízbe (1). Mozgassa meg finoman minden irányba, hogy a robotban lévő levegő eltávozzon (2). Nagyon fontos, hogy a robot magától ereszkedjen le és megálljon a medence alján. A bemerülés során a robot maga után húzza azt a kábelhosszt, amire a medencében szüksége van (3) H B HU /11

5 A jobb működés érdekében helyezze a vezérlődobozt a medence hosszának közepéhez, az elektromos csatlakoztatást illető biztonsági feltételek betartásával (lásd 1.6 szakasz). 1.6 Elektromos csatlakoztatás - A vezérlődoboz csatlakoztatásához tilos elektromos hosszabbítót használni. - Lehetőleg olyan helyet válasszon, amely tiszta és száraz, sima és mentes az olyan tárgyaktól, amelyek kárt tehetnének a vezérlődoboz aljában. - A vezérlődobozt a medence szélétől legalább 3,5 méter távolságban helyezze el, anélkül, hogy a vezérlődoboz közvetlen napsütésnek tenné ki. Csavarozza le a védőkupakot (1). Csatlakoztassa a lebegőkábelt a vezérlődobozhoz, és reteszelje a befogóelemet: szorosan rögzítse a gyűrűt az óramutató irányába való elfordítással. Ügyeljen arra, hogy a csatlakozó megfelelően mélyre kerüljön. Ha nem így történt, ismételje meg a műveletet (2). Csatlakoztassa a tápkábelt. A vezérlődobozt feltétlenül olyan konnektorhoz csatlakoztassa, ami max. 30 ma-es áramvédő kapcsoló (fi relé) védőberendezéssel van ellátva (kétség esetén forduljon villanyszerelőhöz). Ne feledje el visszacsavarozni a védőkupakot, ha a vezérlődoboz lebegőkábelét lecsatlakoztatja. 1 2 HU Ügyeljen arra, hogy csakis a csatlakozó gyűrűjét csavarja, nehogy károsítsa a lebegőkábelt. Ügyeljen arra, hogy a csatlakozót teljesen becsavarja, védve azt az esetleges vízbetörésektől. H B HU /11 4

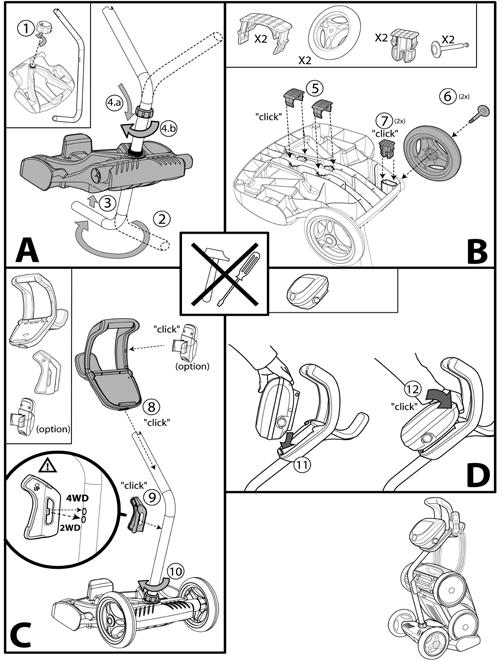

6 2. A szállítókocsi és a vezérlődoboz felszerelése a talpra 2.1 Szállítókocsi 4WD: RV RV 5470 RV WD: RV RV 4400 RV RV 4550 OV OV A vezérlődoboz rögzítése a talpra (OV3300) H B HU /11

7 3. A vezérlődobozok leírása A vezérlődobozok szimbólumai A szimbólumok leírása OV 3300 OV RV 4310 OV 3500 RV 4400 RV 4460 RV 4550 RV 5400 RV 5470 RV 5500 A robot beindítása / leállítása fenék + oldalfal + vízfelszín "Ellenőrző" jelzőfény "Szűrőtisztítás" jelzés Vízből való kiemelés mód Tisztítandó felület* Csak fenék Fenék + oldalfal + vízfelszín Csak vízfelszín (RV 5500) Medenceforma* Sima fenekű négyszögletes Egyéb formák, egyéb fenék Tisztítási idő beállítása* Kevéssé intenzív Intenzív Programozási képernyő: HU Navigálás a kiválasztásban NAPOK / ÓRÁK / PERCEK A választás érvényesítése NAPOK / ÓRÁK / PERCEK A programozás törlése Az óra kijelzése és az óra beállítása Tisztítási ciklusok programozása és órabeállítás A tisztítás intenzitásának beállítása A tisztítási idő csökkentése vagy növelése (± 0,5 óra) A beállított idő érvényesítése Távirányító 1 Bekapcsolás / Kikapcsolás Távirányító 2 Bekapcsolás / Kikapcsolás Vízből való kiemelés mód *A kiválasztott tisztítási ciklust a kigyulladó ikonok alapján lehet megállapítani. Ami a medenceformát illeti, a robot a megválasztásátől függően igazítja ki a mozgási stratégiáját, hogy a munkaterületet optimalizálja. H B HU /11 6

8 4. Tisztítási ciklus elindítása 4.1 A robot üzembe helyezése A robot tisztítási hatékonysága olyan mértékű, hogy hetente 3 tisztítási ciklusnál nem szükséges többet indítani. Amikor csatlakoztatja a vezérlődobozt, megjelenik a ciklus működési ideje (OV RV RV RV RV 5500). A vezérlődoboz vagy a távirányító segítségével, a RV 5500). A képernyő ekkor a tisztítási ciklusból hátralévő időt jelzi, például: 5500). gomb megnyomásával indíthat tisztítási ciklust (OV RV (OV RV RV RV RV 4.2 Tisztítási ciklus kiválasztása (OV RV RV RV RV RV RV 5500) Első használatkor a tisztítási ciklus az alapértelmezés szerint programozott. Az alábbi jelzőfények égnek: Csak fenék (OV RV RV RV RV RV 5470). Kevéssé intenzív; Csak fenék; Egyéb formák, egyéb fenék (RV 5500). A tisztítási ciklus testreszabásához használja a következő gombokat (lásd 3. szakasz): (OV RV RV RV RV RV 5470) (RV 5500) A tisztítási ciklus bármikor testreszabható, a robot elindítása előtt, vagy robot működése közben is. Az új ciklus azonnal elindul és a tisztításból hátralévő idő visszaszámlálása nullázódik. 4.3 A tisztítási idő beállítása (OV RV 4550) Bármikor csökkentheti vagy növelheti a kiválasztott vagy folyamatban lévő ciklus tisztítási idejét a gomb megnyomásával. Az érvényesítéshez nyomja meg a : csökkentés 30 perccel. gombot. vagy a : növelés 30 perccel. 4.4 A robot kiemelése a vízből (RV RV RV RV RV RV 5550). A vízből való kiemelés módot bármikor használhatja a vezérlődoboz vagy a távirányító segítségével (RV RV 5550: lásd 6.4 szakasz). Irányítsa a robotot a kívánt oldalfal felé Mozgassa a robotot az oldalfal felé RV RV 4460 RV 4550 Tartsa lenyomva a gombot, a robot előrehalad, amikor a gombot felengedi. Nyomja meg röviden a gombot. RV RV 5470 RV 5500 Tartsa lenyomva a gombot. Megjelenik a üzenet, a robot előrehalad, amikor a gombot felengedi. Nyomja meg röviden a Megjelenik a üzenet. gombot. Amint a robot elérhető távolságra került, fogja meg a fogantyú segítségével, és a medencéből óvatosan emelje ki, hogy a robotban lévő víz visszafolyjon a medencébe (1). Ne használja a kábelt a tisztítógép vízből történő kiemelésére. Erre a célra a fogantyút használja. 1 7 H B HU /11

9 4.5 A robot leállítása Nyomja meg a vezérlődoboz gombját. Ha le szeretné állítani a robotot, amikor a vízből való kiemelés mód aktív, nyomja meg röviden a leállítsa a robotot és a vezérlődobozt. gombot, hogy RV RV RV RV OV 3500: A vezérlődoboz 10 perc elteltével készenlétre áll, a képernyő kialszik. A készenléti módból való kilépéshez elég megnyomni bármelyik billentyűt. A készenlétre állítás nem állítja le a robot működését, ha folyamatban van a tisztítás. 4.6 A robot tárolása A tisztítási ciklus végén emelje ki a vízből a robotot. A robot viselkedését nagymértékben befolyásolja, ha a kábel meg van tekeredve. Gondoskodjon a kábel kibogozásáról, majd terítse ki a napon, hogy visszanyerje eredeti formáját. Ne hagyja a vezérlődobozt a napsütésnek kitett helyen a robot használata után. Ha rendelkezésére áll a kocsi, helyezze rá függőlegesen a robotot az erre szolgáló helyre, hogy gyorsan megszáradjon. Utána tekerje fel a lebegőkábelt a kocsi fogantyújára, hogy a kábel megtekeredésének elejét vegye. 5. Tisztítási ciklusok programozása "távollét esetén" (RV RV RV 5500) A tisztítási ciklusok beprogramozása után ajánlott a hálózati kábelt csatlakoztatva hagyni, nehogy elvesszen az óra beállítása A hálózati kábel lecsatlakoztatása után körülbelül 2 percig tárolódik az óra. 5.1 Az óra beállítása Az óra beállításához nyomja meg rövide, körülbelül 3 másodpercig a gombot. Villogni kezdenek a hét napjai, majd a LED-ek. Válassza ki az aktuális napot a és a gomb segítségével. Érvényesítse az gombbal. A nap mentése után az óra kezd villogni:. Válassza ki az aktuális órát a és a gomb segítségével. Érvényesítse az gombbal. Az óra mentése után a percek kezdenek villogni:. Válassza ki az aktuális perceket a és a gomb segítségével. Érvényesítse az gombbal. Megjelenik a hét programozásának beállítási menüje; ha kizárólag az órát kívánta beállítani, kiléphet a menüből a vagy a gomb megnyomásával. 5.2 Aktuális nap és óra kijelzése Nyomja meg röviden a gombot. 5 másodpercre megjelenik:. Az aktuális nap és óra megjelenítése nem lehetséges, amikor a robot éppen tisztítást végez. 5.3 Tisztítási ciklusok programozása távollét esetén Legfeljebb 7 tisztítási ciklust programozhat be, 7 egymást követő ciklust vagy ugyanazokat a ciklusokat több hétre elosztva (példa: 3 héten keresztül minden szerda és szombat). A 7. ciklus után leáll a programozás, a LED kialszik. A tisztítási ciklusok programozása előtt válassza ki a ciklus kívánt típusát (lásd 3. szakasz): (OV RV RV RV RV RV 5470) HU (RV 5500) Ciklus programozásához nyomja meg hosszan (körülbelül 3 másodpercig) a gombot. A LED állandóvá válik. A hét napjai 2-szer megvillannak. Villog a LED, valamint az aktuális nap és óra. Ez az aktuálisan beírt napra és órára emlékezteti Önt, hogy segítsen a programozásnál. Ekkor a programozás elindításához nyomja meg a gombot. H B HU /11 8

10 Ha a LED-ek villognak, ez azt jelenti, hogy az óra beállítását nem végezték el. A tisztítási ciklusok programozási lépéseinek folytatásához elengedhetetlen az óra előzetes beállítása. Ehhez kérjük, kövesse a 4.1 szakasz útmutatását. Válassza ki a programozandó napot a és a gomb segítségével. Érvényesítse az gombbal. A nap mentése után az óra kezd villogni:. Válassza ki a programozandó órát a és a gomb segítségével. Érvényesítse az gombbal. Az óra mentése után a percek kezdenek villogni:. Válassza ki a programozandó perceket a és a gomb segítségével. A percek programozása ¼ órákkal történik (példa: 12h00 12h15 12h30 12h45 ). Érvényesítse az gombbal. Az esetleges programozáshoz elkezd villogni a következő nap:. A vagy a gombot röviden megnyomva tud kilépni a menüből. A programozás törléséhez használja a gombot: Hosszú gombnyomás "a beállítási menün belül": az éppen villogó nap programozásának törlése. Hosszú gombnyomás "a beállítási menün kívül": az összes programozás törlése. A kijelző 1 másodpercre kialszik, jelezve a programozás törlését. 5.4 A beprogramozott ciklusok kijelzése Nyomja meg röviden a gombot. Az egyes napok programozása megjelenik 3 másodpercre: 6. A távirányító használata (OV RV RV 5500) Alapbeállítás szerint a távirányító már szinkronizálva van a vezérlődobozzal. Tartsa be az elem behelyezési irányát. Az elemet ne töltse újra, ne szerelje szét, ne dobja tűzbe. Ne tegye ki magas hőmérsékletnek vagy közvetlen napfénynek. 6.1 A távirányító bekapcsolása Nyomja meg hosszan (körülbelül 3 másodpercig) a gombot. A képernyőn megjelenik a távirányító mód: A vezérlődoboz és a távirányító közötti optimális kommunikáció érdekében ügyeljen arra, hogy a vezérlődobozt a kocsira helyezze. Irányítsa a vezérlődobozt a medence felé, és gondoskodjon arról, hogy semmilyen nagyobb akadály ne legyen a vezérlődoboz és a medence között. A távirányítón lévő LED villogásának gyakorisága jelzi a vétel minőségét. Ha a LED gyorsan villog, a vétel minősége megfelelő, ellenkező esetben lásd 8.4 szakasz. 6.2 A robot irányítása Fordítsa a távirányítót a kívánt irányba az itt látható mozgások segítségével: Előre Balra fordulás Stop Jobbra fordulás Hátra 9 H B HU /11

11 6.3 A robot kiemelése a vízből (RV RV 5500) Nyomja meg röviden a gombot. Megjelenik a üzenet. A robot az oldalfal felé halad és felemelkedik a vízfelszínre. 6.4 A távirányító kikapcsolása Nyomja meg a gombot. A távirányító kialszik, a robot azonban továbbra is működik. 6.5 A távirányító szinkronizálása a vezérlődobozzal (a távirányító, a vezérlődoboz, vagy mindkettő cseréje esetén) Készülékcsere esetén feltétlenül szinkronizálni kell a távirányítót a vezérlődobozzal. Helyezze a távirányítót körülbelül 50 cm távolságra a vezérlődoboztól. Csatlakoztassa a vezérlődobozt, ellenőrizze, hogy a kijelző jelzi-e a működési időt, valamint nincs-e folyamatban tisztítási ciklus. Kapcsolja be a távirányítót a gomb megnyomásával. Mielőtt a távirányító készenlétre állni (körülbelül 45 másodperc), nyomja meg hosszan (6 másodpercre) egyidejűleg az és a gombot. A kijelző és a távirányítón lévő LED megfigyelésével ellenőrizze, hogy a szinkronizálás valóban megtörtént-e: HU A vezérlődoboz kijelzője Good LED-es távirányító Eredmény 0:45 2 másodperc A ciklusból hátralévő idő FAIL 7. Karbantartás 7.1. A szűrő tisztítása A LED villogni kezd A LED állandóan égve marad Sikeres szinkronizálás Ellenőrizze, hogy a vezérlődoboz és a távirányító közötti távolság körülbelül 50 cm-e. Ellenőrizze a távirányítóban lévő elemek állapotát. Szükség esetén cserélje őket. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a viszonteladóval. A robot teljesítménye csökkenhet, ha a szűrő tele van vagy eldugult. A hatékony tisztítás érdekében gondoskodjon a szűrő rendszeres, tiszta vízzel való tisztításáról. Hozzáférés a szűrőhöz "Szűrőtisztítás" jelzőfény (RV RV RV RV RV RV 5500) Ha kigyullad a vezérlődobozon található jelzőfény, erősen ajánlott megtisztítani a szűrőt a robot tökéletesebb tisztítási teljesítménye érdekében. A szűrő tartóját ajánlott 2 évente cserélni, hogy a készülék épségét megőrizze és optimális teljesítményszintjét garantálja. H B HU /11 10

12 7.2 A kefék cseréje A robot PVC kefékkel van ellátva. A keféken "kopásjelzők" is találhatók (1). Az elkopott kefék cseréjéhez távolítsa el a füleket azokból a furatokból, amelyekhez rögzítve vannak. Új kefék elhelyezéséhez fűzze a fül nélküli szélet a kefetartó alá (2). Tekerje a kefét a tartója köré, majd csúsztassa be a füleket a rögzítő lyukakba (3). Húzza meg az egyes fülek végét (4), hogy a szél áthaladjon a vágáson. Egy olló segítségével vágja le a füleket, hogy egybeessenek a többi lamella szintjével (5) Javasoljuk, hogy a keféket és a szűrő tartóját 2 használati idény után cserélje, hogy a készülék épségét megőrizze optimális teljesítményszintjét garantálja. 7.3 A gumipántok cseréje A robot tisztítása A robotot rendszeresen tisztítani kell tiszta vagy enyhén szappanos vízzel, mellőzve az olyan oldószereket, mint a triklóretilén vagy ahhoz hasonlók. Öblítse át a robot bőséges tiszta vízzel. Ne hagyja a robotot közvetlenül a napsütésben, a medence szélén megszáradni. A robotot az erre a célra szolgáló kocsin kell tárolni, hogy gyorsan megszáradjon. Tekerje fel a robot kábelét a horgokra. 7.5 Újrahasznosítás Ez a szimbólum azt jelenti, hogy a készüléket nem szabad a szemetesbe dobni. Az újbóli felhasználás, újrahasznosítás, illetve hasznosítás érdekében szelektív gyűjtés tárgyát képezi. Ha a környezetre potenciálisan veszélyes anyagokat tartalmaz, ezeket ártalmatlanítani vagy semlegesíteni kell. Az újrahasznosítási módokat illetően tájékozódjon a viszonteladónál. Az elhasznált elemeket ne dobja a háztartási hulladékba. Gondoskodjon arról, hogy újrahasznosításuk érdekében egy gyűjtőhelyre vagy egy kijelölt központba juttassa el őket. 8. Hibaelhárítás 8.1 villogó LED "ellenőrző jelzőfény" (OV OV RV RV RV 4460) Ha a LED nem ég, a robot normál módon működik. Ha a LED villog, a robot arról tájékoztatja, hogy ellenőrzéseket kell végezni a tisztítás javítása és/vagy egy hiba elhárítása érdekében. Lásd az alábbi táblázatot. 8.2 Hibakódok (OV RV RV RV RV 5500) Valamely gomb megnyomásával törölhető a hibakód és kikapcsolható a vezérlődoboz. A képernyő készenlétre állása 10 perc elteltével történik meg. A képernyő visszakapcsolásához elég megnyomni bármelyik gombot. Ha a vezérlődoboz hibát észlel, ideiglenesen kikapcsolja a programozást (kialszik a LED). A folyamatban lévő programozás újraérvényesítéséhez nyomja meg hosszan a 11 gombot. H B HU /11

13 8.3 A villogó LED-ek és a hibakódok jelentése PROBLÉMÁK OV OV RV RV RV 4460 OV RV 4550 RV RV RV , 3, 5 és 6 7 és 8 1 és 4 Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a viszonteladóval. 8.4 Egyéb lehetséges esetek PROBLÉMÁK MEGOLDÁSOK MEGOLDÁSOK Ellenőrizze, hogy a lebegőkábel csatlakozik-e a vezérlődobozhoz. Szükség esetén csatlakoztassa le és csatlakoztassa újra a megfelelő eljárással. Ellenőrizze, hogy nincs-e valami a kefék és a talpak útjában. Ehhez emelje fel a talpakat, ellenőrizve, hogy valamelyik rekeszbe nem ékelődött-e külső elem. A robot a medencén kívül üzemel. Ügyeljen arra, hogy a robotot a vízben indítsa el (lásd 1.5 szakasz). Ellenőrizze, hogy nincsenek-e kavicsok vagy hajszálak a propelleren, szükség esetén tisztítsa meg a szűrőt. HU A képernyőn a üzenet jelenik meg, amikor a távirányító mód be van kapcsolva (OV RV RV 5500) A távirányítón lévő LED lassan villog, vagy a LED állandóan ég (OV RV RV 5500): Probléma a távirányító hatótávolságával A távirányítón lévő LED állandóan ég (OV RV RV 5500): Szinkronizálási probléma A robot nem marad szorosan a medence alján A robot nem jut fel a medence oldalán Indításkor a robot semmilyen mozgást nem hajt végre A kábel összegabalyodik A doboz semmilyen gombnyomásra nem reagál Ez azt jelenti, hogy a távirányító elemei túlságosan lemerültek. Gondoskodjon arról, hogy a vezérlődobozt a kocsira tegye, legalább 3,5 méter távolságra a medencétől. Irányítsa a vezérlődobozt a medence felé úgy, hogy javuljon a távirányító hatótávolsága. Gondoskodjon arról, hogy semmilyen nagyobb akadály ne legyen a vezérlődoboz és a medence között. Ismételje meg a szinkronizálási lépéseket (lásd 6.5 szakasz). Ennek három oka lehet: Levegő maradt a készülék házában. Ismételje meg a lemerítés műveleteit (lásd 1.5 szakasz). A szűrő tele van vagy eldugult: elég megtisztítani. Megsérült a propeller: lépjen kapcsolatba a viszonteladóval. Ennek két oka lehet: A szűrő tele van vagy eldugult: elég megtisztítani. Bár a víz tisztának tűnhet, a medencében jelen vannak az emberi szemnek láthatatlan mikroszkopikus algák, melyek a medence oldalát csúszóssá teszik és megakadályozzák, hogy a robot feljusson. Végezzen sokk-klórozást és csökkentse kissé a ph-értéket. A sokk-kezelés közben távolítsa el a robotot a vízből. Ellenőrizze, hogy a konnektor, melyhez a vezérlődoboz csatlakozik, kap-e tápellátást. Ellenőrizze, hogy valóban elindította-e a tisztítási ciklust, és ellenőrizze, hogy égnek-e a jelzőfények. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a viszonteladóval. Ne tekerje le a kábel teljes hosszát a medencében. A szükséges kábelhosszt tekerje le a medencében, a kábel fennmaradó részét a medence szélén helyezze el. Húzza ki a hálózati kábelt a konnektorból, várjon 10 másodpercet, majd ismét csatlakoztassa a hálózati kábelt. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a viszonteladóval. H B HU /11 12

14 8.5 Elődiagnosztikai menü üzemzavar esetén (OV RV RV RV RV 5500) A robot üzemzavara esetén beléphet egy olyan menübe, amely néhány információval látja el Önt a robot állapotáról. Ezek az információk hasznosak lehetnek a viszonteladó számára, hogy az esetleges üzemzavart diagnosztizálni tudja. A menübe való belépéshez: A robotnak nem szabad működnie, és a kijelzőnek bekapcsolt állapotban kell lennie. OV RV 4550: Nyomja meg a gombot legalább 5 másodpercig. RV RV RV 5500 : Nyomja meg egyszerre a és a gombot legalább 5 másodpercig. A kijelzett információk: A robot teljes üzemideje (órában) 3 másodperc 3 másodperc 3 másodperc A robot legutóbbi hibaüzenete (ha a robotnál felmerült legalább egy hiba) A robot üzemideje a hiba során (ha a robotnál felmerült legalább egy hiba) Visszatérés a menübe: robot kikapcsolva, képernyő bekapcsolva 9. A termék regisztrálása Regisztrálja termékét weboldalunkon: Így mindig első kézből értesülhet az új Zodiac termékekről és speciális ajánlatokról. Segítségünkre lehet termékeink minőségének folyamatos fejlesztésében. Európa és a világ egyéb részei Amerika Ausztrália Csendes-óceáni térség A termék megfelelősége A termék kialakítása és gyártása az alábbi szabványok szerint történt: Alacsony feszültségű termékekről szóló irányelv: 2006/95/EK Az elektromágneses kompatibilitásra vonatkozó irányelv: 2004/108/EK EN : A1:2001 +A2:2002; EN : A1:2002 EN : A1: A2:2006 +A11: A12:2006; EN : A1:2004 Attól függően, hogy melyeknek felel meg. A terméket normál felhasználási körülmények között teszteltük. BIZTONSÁGI SZABVÁNYOK: Az ETL besorolása alapján a robotok megfelelnek az IEC vonatkozó követelményeinek. 13 H B HU /11

15 Notes
