1 Vortex Telepítési és felhasználói kézikönyv Magyar HU More documents on: H D /12 - EC11--

2 FIGYELMEZTETÉSEK ÁLTALÁNOS FIGYELMEZTETÉSEK A figyelmeztetések figyelmen kívül hagyása károkat okozhat a medence felszerelésében vagy súlyos, akár halálos kimenetelű sérülésekhez vezethet. A készülék a medencében való speciális használtra készült, tilos bármely egyéb célra használni. Fontos, hogy a készüléket hozzáértő és arra (fizikai és mentális értelemben) alkalmas emberek kezeljék, akik a használati utasításokat előzetesen megismerték. A készülékhez nem közelíthet olyan személy, aki a fenti kritériumoknak nem felel meg, különben veszélyes elemeknek tenné ki magát. A készülék gyermekektől elzárva tartandó. A készülék beszerelését a gyártó utasításainak megfelelően kell végezni, a hatályos helyi normák betartásával. A beszerelő felel a készülék beszereléséért és a beszerelésre vonatkozó nemzeti szabályozás betartásáért. A gyártó semmilyen körülmények között nem vállal felelősséget a hatályos helyi beszerelési normák be nem tartása esetén. Az útmutatóban leírt egyszerű karbantartáson kívüli minden egyéb karbantartási műveletet a terméken kizárólag minősített szakember végezhet. Minden helytelen beszerelés és/vagy használat vagyoni károkat vagy súlyos (akár halálos kimenetelű) testi sérüléseket vonhat maga után. Minden felszerelés, még a díjmentesen szállított és csomagolt szállítása is a címzett saját kockázatára történik. Az utóbbinak a szállító fuvarlevelére írt kifogással kell élnie, ha a szállítás során előállt károsodásokat tapasztal (48 órán belül meg kell erősíteni a szállítónak küldött ajánlott levélben). Abban az esetben, ha egy készülék hűtőközeget tartalmaz, és azt felborítják, éljen írásbeli fenntartásokkal a szállító felé. A készülék rendellenessége esetén: ne kísérelje meg a készülék saját kezű javítását, hanem forduljon minősített szakemberhez. Ha a tápkábel megrongálódott, a biztonság érdekében kötelező kicseréltetni a gyártóval, annak karbantartási ügynökével vagy egy minősített szakemberrel. A készülék működéséhez megengedett víz egyensúlyi értékekről a garanciális feltételekben talál részleteket. A készülékbe épített biztonsági elemek egyikének kikapcsolása, eltávolítása vagy kijátszása a garancia automatikus elvesztésével jár, ugyanez vonatkozik az engedély nélküli, harmadik gyártótól származó pótalkatrész használatának esetére. Tilos a készülék környezetében (akár gyúlékony, akár nem gyúlékony) rovarirtót vagy egyéb vegyszert permetezni, kárt tehet a karosszériában és tüzet okozhat. A hőszivattyú-, szűrő szivattyú-, szűrőtípusú Zodiac készülékek a medencék vízkezelő rendszereinek legtöbbjével kompatibilisek. A hőszivattyú- vagy párátlanító típusú készülékek esetében tilos a ventilátorhoz nyúlni vagy rúddal vagy ujjal benyúlni a rácson keresztül működés közben. Magas fokozaton forog és súlyos, akár halálos kimenetelű sérüléseket okozhat. FIGYELMEZTETÉSEK AZ ELEKTROMOS KÉSZÜLÉKEKHEZ A készülék áramellátását egy erre tervezett 30 ma-es maradékáram-működtetésű védőberendezéssel kell védeni, a beszerelési helye szerinti ország hatályos normáinak tiszteletben tartásával. Minden művelet előtt ellenőrizze, hogy: a készülék adattábláján jelzett feszültség megfelel-e a hálózatának; az energiahálózat megfelel a készülék használatának, és rendelkezik földeléssel; a hálózati dugó (adott esetben) megfelel az elektromos csatlakozónak. A készülék rendellenes üzemelése vagy szagkibocsátás esetén azonnal kapcsolja ki, húzza ki a csatlakozóból, és lépjen kapcsolata szakemberrel. A készüléken végzett bárminemű beavatkozás előtt győződjön meg arról, hogy nincs feszültség alatt sem a készülék, sem a hozzá csatlakoztatott egyéb berendezések, és hogy a melegítő funkció (adott esetben) ki van kapcsolva. Működés közben a készüléket tilos kikapcsolni és újra bekapcsolni. Ne a tápkábelt kihúzva kapcsolja ki. Az elektromos elemekhez tilos hozzányúlni nedves kézzel. Csatlakoztatás előtt tisztítsa meg a kapcsolódobozt vagy az áramforrást. Akkumulátort tartalmazó elemek vagy részegységek esetében: az elemet ne töltse újra, ne szerelje szét, ne dobja tűzbe. Ne tegye ki magas hőmérsékletnek vagy közvetlen napfénynek. Vihar esetén kapcsolja ki a készüléket, hogy elkerülje a villámcsapás okozta károsodást. A készüléket ne tegye vízbe vagy sárba (kivéve a tisztító robotokat). Medencetisztító robotok JELLEMZŐI A robotnak olyan medencevízben kell működnie, melynek hőmérséklete 15 C és 35 C közötti. A sérülések vagy a tisztítóroboton bekövetkező károk elkerülése érdekében ne használja a robotot a vízen kívül. A sérülések veszélyének elkerülése érdekében tilos fürödni, amikor a robot a medencében van. Ne használja a robotot a medence sokk-klórozása esetén. Ne hagyja a robotot hosszú időn keresztül felügyelet nélkül. FIGYELMEZTETÉS A TISZTÍTÓGÉP VINIL BEVONATÚ MEDENCÉBEN VALÓ HASZNÁLATÁT ILLETŐEN: Az új tisztítórobot telepítése előtt gondosan vizsgálja meg medencéje bevonatát. Ha a belső fólia helyenként mállik, vagy ha kavicsokat, ráncokat, gyökereket vagy fém által okozott korróziót vesz észre a belső fólia alsó részén, vagy azt veszi észre, hogy a tartófelület (alsó rész és falak) sérültek, ne telepítse a robotot, mielőtt képzett szakemberrel el nem végeztette a szükséges javításokat vagy ki nem cseréltette a belső fóliát. A gyártó semmilyen körülmények között nem tehető felelőssé a belső fólián okozott károkért. Néhány vinil bevonatról a vinil felülettel érintkező tárgyak, például kefék, játékok, úszógumik, szökőkutak, klóradagolók és automatikus medence tisztítógépek gyorsan eltávolíthatják a mintát. Néhány vinil bevonat mintáját még a medencetisztító kefék is súlyosan megkarcolhatják vagy lekoptathatják. A mintából a tinta is kikophat a használat során, vagy amikor a medencében lévő egyéb tárgyakkal érintkezik. A gyártó nem vállal felelősséget a vinil bevonatok ledörzsölődéséért, vagy a minta lekopásáért, és erre a korlátozott garancia sem terjed ki. A termék újrahasznosítása Ez a szimbólum azt jelenti, hogy a készüléket nem szabad a szemetesbe dobni. Azújbóli felhasználás, újrahasznosítás, illetve hasznosítás érdekében szelektív gyűjtés tárgyát képezi. A készülék a környezetre potenciálisan veszélyes anyagokat tartalmazhat, melyeket külön kell választani vagy semlegesíteni kell. Az újrahasznosítási módokat illetően tájékozódjon a viszonteladónál. 1

3 A készüléken végzendő műveletek előtt fontos, hogy megismerkedjen a beszerelési és használati útmutatóval, valamint a készülékhez tartozó biztonság és garancia melléklettel, különben anyagi károknak, súlyos, akár halálos kimenetelű sérüléseknek, valamint a garancia érvénytelenítésének teszi ki magát. Őrizze meg és adja át ezeket a dokumentumokat a későbbi megtekintés érdekében az eszköz teljes élettartama során. Tilos az útmutató bármely úton történő terjesztése vagy módosítása a Zodiac engedélye nélkül. A Zodiac folyamatosan fejleszti a termékeit, hogy tökéletesítse minőségüket, ezért előfordulhat, hogy az útmutatóban található információkat előzetes értesítés nélkül módosítja. TARTALOMJEGYZÉK ❶ Jellemzők I Leírás I Műszaki jellemzők és beazonosítás 5 ❷ Telepítés I Elhelyezés I Rögzítés a talpra vagy a kocsi összeszerelése (modelltől függően) 6 ❸ Használat I Működési elv I A medence előkészítése I A robot bemerítése I Az elektromos táplálás csatlakoztatása I A tisztítási ciklus indítása I A tisztítási ciklus befejezése I Az óra beállítása és a tisztítási ciklusok programozása (modelltől függően) I A távirányító (modelltől függően) 14 ❹ Karbantartás I A szűrő tisztítása I A lapátkerék tisztítása I A kefék cseréje I A gumipántok cseréje 18 ❺ Hibaelhárítás I A készülék viselkedése I Felhasználói figyelmeztetések I Előzetes diagnosztikai menü (modelltől függően) 21 HU Tanács: hogy megkönnyítse a kapcsolatfelvételt a forgalmazóval Jegyezze fel a forgalmazó adatait, hogy könnyebben megtalálja azokat, és töltse ki a termék adatokat a kézikönyv végén, a forgalmazó ezeket fogja kérni Öntől. 2

4 ❶ Jellemzők 1.1 I Leírás (x2) (x2) (x2) (x2) OV 3300 RV 4200 OV OV 3410 OV RV 4310 RV RV 4430 Vortex TM 3 PLUS RV 4460 OV 3500 OV 3510 Vortex TM 4 PLUS RV 4550 RV 4560 RV 5400 RV 5470 RV 5500 RV 5600 Tisztítógép + lebegőkábel A B C D E F G H I Első hajtott kerekek (2WD) Első/hátsó hajtott kerekek (4WD) Vezérlődoboz Kocsikészlet A vezérlődoboz talpa Kinetic távirányító Kinetic távirányító Vízből való kiemelés mód Távirányító tartóelem Finom szennyeződés szűrő 100 µ Nagy szennyeződés szűrő 200 µ Nagyon finom szennyeződés szűrő 60 µ Védőhuzat : Mellékelve : Opcionálisan rendelkezésre áll 3

5 Szimbólum Megnevezés OV 3300 RV 4200 OV 3400 RV 4310 OV 3410 OV 3450 Vortex TM 3 PLUS OV 3500 OV 3510 Vortex TM 4 PLUS RV 4400 RV 4430 RV 4460 RV 4550 RV 4560 RV 5400 RV 5470 RV 5500 RV 5600 Indítás/ A berendezés leállítása Visszajelző: Ellenőrzés Visszajelző: jelzés Vízből való kiemelés mód Tisztítandó felület Csak fenék Fenék + oldalfal + vízfelszín Csak vízfelszín Medenceforma Sima fenekű négyszögletes HU Egyéb formák, egyéb fenék Tisztítás intenzitása Kevéssé intenzív Intenzív A tisztítási ciklusok programozása A tisztítási időtartam növelése vagy csökkentése A távirányító bekapcsolása / kikapcsolása : Rendelkezésre áll 4

6 1.2 I Műszaki jellemzők és beazonosítás Műszaki jellemzők OV 3300 RV 4200 OV OV OV OV OV RV RV RV RV RV RV Vortex TM 3 PLUS - Vortex TM 4 PLUS VAC, 50 Hz 30 VDC 150 W RV 4550 RV 4560 RV 5500 RV 5600 A vezérlődoboz tápfeszültsége Robot tápfeszültség Maximális felvett teljesítmény Kábel hossza 15 m 18 m 21 m 25 m Robot mérete (Sz x Mé x Ma) 43 x 48 x 27 cm Csomag mérete (Sz x Mé x Ma) 69 x 43 x 46 cm 56 x 56 x 46 cm Robot súlya 10,1 kg Csomagolt súly 14 kg 19 kg Elméleti tisztítási szélesség 270 mm Szivattyú teljesítmény 16 m³/h Beazonosítás : Szűrő elérését biztosító fedél retesze : Kefék : Gumipántok : Hordozó és kiemelő fogantyú : Első hajtott kerekek : Hátsó hajtott kerekek (modelltől függően) : Lebegő kábel : Forgóelem (modelltől függően) Termék-megfelelőség A termék kialakítása és gyártása az alábbi szabványok szerint történt: Alacsony feszültségű termékekről szóló irányelv: 2006/95/EK Az elektromágneses kompatibilitásra vonatkozó irányelv: 2004/108/EK EN : A1:2001 +A2:2002 ; EN : A1:2002 EN : A1: A2:2006 +A11: A12:2006 ; EN : A1:2004 Attól függően, hogy melyeknek felel meg. A terméket normál felhasználási körülmények között teszteltük. BIZTONSÁGI SZABVÁNYOK: Az Intertek (ETL) besorolása alapján a robotok megfelelnek az IEC vonatkozó követelményeinek. 5

7 ❷ Telepítés 2.1 I Elhelyezés 3,5 méter Minimum : Vezérlődoboz : Kocsi : Robot : Lebegő kábel : Hálózati aljzat : Tápkábel HU 2.2 I Rögzítés a talpra vagy a kocsi összeszerelése (modelltől függően) Rögzítés a talpra 6

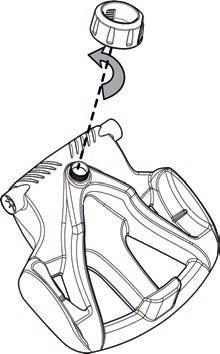

8 2.2.2 A kocsi összeszerelése Szerelés szerszámok nélkül (x2) (x2) (x2) A hajtott kerekek számának megismeréséhez (2WD vagy 4WD), lásd: 1.1 I Leírás 7

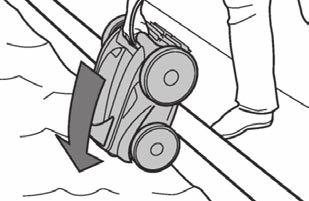

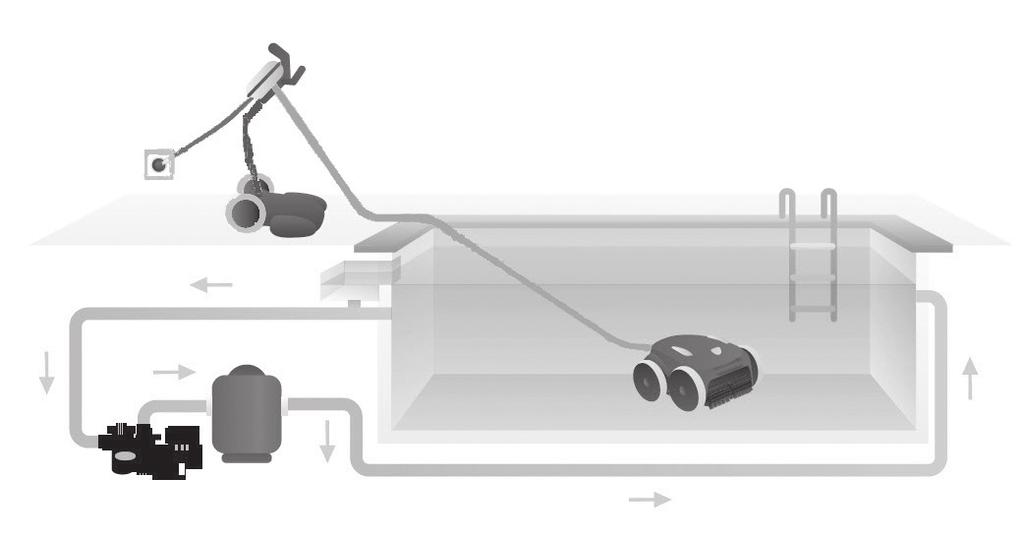

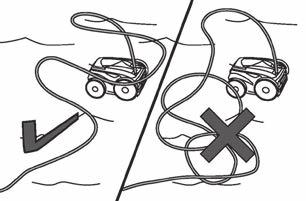

9 ❸ Használat 3.1 I Működési elv A robot független a szűrőrendszertől, és önálló módon képes működni. Elegendő egyszerűen csatlakoztatni a hálózathoz. Optimális módon mozog, hogy megtisztítsa a medence azon zónáit, amelyre tervezték (a modellnek megfelelően: fenék, oldalfal, vízfelszín). A robot beszívja a szennyeződéseket és azok a szűrőben tárolódnak el. A vezérlődoboz lehetővé teszi, a tisztítás elindítását, kiválasztását és programozását (modelltől függően). 3.2 I A medence előkészítése Ez a termék a tartósan telepített medencékben történő használatra készült. Ne használja szétszedhető medencékben. Az állandó medencék a talajba vagy a talajra vannak telepítve és nem könnyen szerelhetők szét és tárolhatók el. A készüléknek olyan medencevízben kell működnie, melynek minősége a következő: A víz hőmérséklete 15 C és 35 C között ph 6,8 és 7,6 között Szabad < 3 mg/l Ha a medence nagyon koszos, különösen az első használat esetén, egy háló segítségével távolítsa el a nagyobb szennyeződéseket, ezzel optimalizálva a készülék teljesítményét. Vegye ki a vízből a hőmérőket, a játékokat és minden egyéb olyan tárgyat, ami kárt tehet a készülékben. HU 3.3 I A robot bemerítése Fektesse ki a kábelt teljes hosszában a medence mellett, hogy elejét vegye a kábel összegubancolódásának a bemerítés közben (lásd kép ). A robotot függőlegesen eressze bele a vízbe (lásd a képet ). Mozgassa meg finoman minden irányba, hogy a robotban lévő levegő eltávozzon (lásd a képet ). Nagyon fontos, hogy a tisztítógép a medence aljára lesüllyedjen, illetve beavatkozás nélkül egyhelyben maradjon. A bemerülés során a robot maga után húzza azt a kábelhosszt, amire a medencében szüksége van (lásd kép). 8

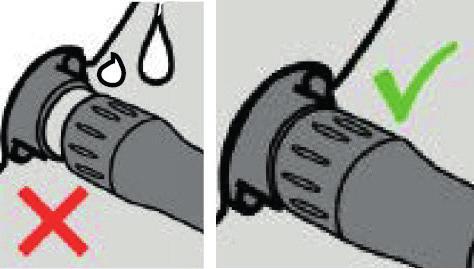

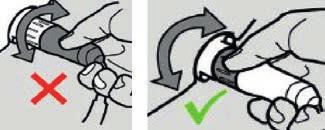

10 3.4 I Az elektromos táplálás csatlakoztatása A vezérlődoboz csatlakoztatásához tilos elektromos hosszabbítót használni. Ügyeljen arra, hogy a konnektor mindig könnyen elérhető legyen, valamint védve legyen az esőtől és a kifröccsenő víztől. A vezérlődoboz a fröccsenő vízzel szemben tömített, de a merítéssel szemben nem. Nem telepíthető olyan helyen, amelyet eláraszthat a víz, tartsa legalább 3,5 m távolságban a medence szélétől, és kerülje, hogy közvetlen napsugárzásnak legyen kitéve. Helyezze a vezérlődobozt az elektromos aljzat közelébe. Csavarja le a védőkupakot (lásd kép ). Kösse be a lebegőkábelt a vezérlődobozra és reteszelje a csatlakozót kizárólag a gyűrűt elforgatva az óramutató járásával megegyező irányban (a lebegőkábel sérülésének veszélye) (lásd kép, ). Ellenőrizze, hogy a csatlakozó megfelelően be van-e nyomva, hogy a víz ne juthasson be (lásd kép ). Csatlakoztassa a tápkábelt (lásd kép ). A vezérlődobozt feltétlenül olyan konnektorhoz csatlakoztassa, ami max. 30 ma-es maradékáram-működtetésű védőberendezéssel van ellátva (kétség esetén forduljon minősített szakemberhez). Tanács: válassza ki úgy a vezérlődoboz helyét, hogy elkerülje a kábel tekeredését Helyezze a vezérlődobozt a medence hosszának közepéhez, az elektromos csatlakoztatást illető biztonsági feltételek betartásával. Ez lehetővé teszi az medence lefedése érdekében a vízbe bevezetendő úszókábel hosszának korlátozását, ami csökkenti az elhelyezés és a tárolás műveleteit 9

11 3.5 I A tisztítási ciklus indítása Tilos fürödni, amikor a készülék a medencében van. Ne használja a készüléket a medence sokk-klórozása esetén. Ne hagyja a készüléket hosszú időn keresztül felügyelet nélkül. Ne használja a készüléket, ha a takarófedél zárt helyzetben van. Ha a vezérlődoboz feszültség alatt áll, a szimbólumok kigyulladnak a következők jelzése érdekében: - A folyamatban lévő művelet - A tisztítás kiválasztása - Karbantartás iránti igény A vezérlődoboz 10 perc elteltével készenlétre áll, a képernyő kialszik. A készenléti módból való kilépéshez elég megnyomni bármelyik billentyűt. A készenlétre állítás nem állítja le a készülék működését, ha folyamatban van a tisztítás A tisztítási ciklus kiválasztása (modelltől függően) Alapértelmezés szerint a tisztítási ciklus már be van állítva: a szimbólumok kigyulladtak és a tisztítás időtartama megjelenik a kijelzőn, például: (modelltől függően). A tisztítási ciklus bármikor kiválasztható, a készülék elindítása előtt, vagy a készülék működése közben is. Az új ciklus azonnal elindul és az előző ciklusból hátralévő idő visszaszámlálása nullázódik. A készülék a választott tisztításnak megfelelően adaptálja a mozgási stratégiáját, hogy optimalizálja a lefedettség mértékét. HU Tisztítandó felület Medenceforma Tisztítás intenzitása Csak fenék Egyéb formák, egyéb fenék Kevéssé intenzív Fenék + oldalfal + vízfelszín Sima fenekű négyszögletes Intenzív Csak vízfelszín A tisztítási ciklus indítása Nyomja meg a gombot Tanács: a tisztítási teljesítmény javítása A fürdési szezon kezdetén indítson több tisztítási ciklust kizárólag fenék üzemmódban (miután eltávolította a nagy méretű szennyeződéseket egy háló segítségével). A tisztítórobot rendszeres használata (anélkül, hogy túllépné a heti 3 ciklust) lehetővé teszi, hogy mindig tiszta medencében legyen része, és a szűrő kevésbé duguljon el Állítsa be a tisztítás időtartamát (modelltől függően) Bármikor csökkentheti vagy növelheti a kiválasztott vagy folyamatban lévő ciklus tisztítási idejét: - : Csökkentés 30 perccel. - : Növelés 30 perccel. Az érvényesítéshez nyomja meg a gombot. 10

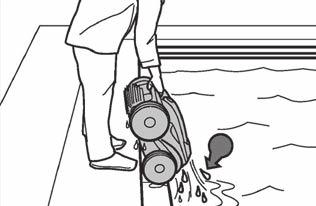

12 3.6 I A tisztítási ciklus befejezése A berendezés károsodásának elkerülése érdekében ne húzza meg a kábelt, hogy kiemelje a berendezést a vízből. Használja a fogantyút. A használat után ne hagyja a készüléket közvetlenül a napon megszáradni. Az összes elemet a napsugárzástól, a nedvességtől és az időjárási hatásoktól védett helyen tárolja. Csavarja vissza a védőkupakot, ha a vezérlődoboz lebegőkábelét lecsatlakoztatja. Állítsa meg a készüléket, megnyomva a gombot. Amint a robot elérhető távolságra került, fogja meg a fogantyú segítségével, és óvatosan emelje ki a medencéből, hogy a benne lévő víz visszafolyjon (lásd kép ). Helyezze a robotot függőleges helyzetben a kocsira, az erre szolgáló helyre (modelltől függően) hogy gyorsan megszáradjon (lásd kép ). Majd helyezze el a vezérlődobozzal együtt, a napsugárzástól, valamint a kifröccsenő víztől védett helyen. Opcionálisan rendelkezésre áll egy védőhuzat (lásd kép ) Vízből való kiemelés mód (modelltől függően) Ez a funkció lehetővé teszi, hogy visszahozza a robotot a medence szélének egy adott pontjára. Az oldalfalra felemelkedve a robot egy erős hátsó sugárban kilöki a vizet, hogy a vízből történő kiemelés során könnyebb legyen. en. Irányítsa a robotot a kívánt oldalfal felé, majd hozza fel a víz felszínére: tartsa lenyomva a elfordítsa. A robot az oldalfal felé mozog, amikor felengedi a gombot. gombot, hogy Tanács: korlátozza a lebegőkábel összetekeredését A készülék viselkedését nagymértékben befolyásolja, ha a kábel meg van tekeredve. A megfelelően letekert kábel elősegíti a medence jobb lefedését. Bogozza ki a kábelt, és terítse ki a napon, hogy visszanyerje eredeti formáját. Majd gondosan tekerje fel és helyezze a kocsi fogantyújára (modelltől függően) vagy egy rögzített tartóelemre. 11

13 3.7 I Az óra beállítása és a tisztítási ciklusok programozása (modelltől függően) Az óra beprogramozása után ne kösse le a tápkábelt, ellenkező esetben a beálltás törlődik. Az elektromos táplálás megszakítása után körülbelül 2 percig tárolódik az óra Az óra beállítása NAP ÓRÁK PERCEK Nyomja le 3 másodpercre a gombot Az órák villogni kezdenek A percek villogni kezdenek Villogni kezdenek a hét napjai, majd a LED-ek Válassza ki az órát a következővel: vagy Válassza ki a perceket a gombbal vagy Válassza ki a napot a következővel: vagy Az érvényesítéshez nyomja meg a gombot Az érvényesítéshez nyomja meg a gombot HU Az érvényesítéshez nyomja meg a gombot Lépjen ki a menüből, megnyomva a következőt: vagy Tanács: ellenőrizze az óra beállítását Állítsa le a készüléket, ha egy tisztítási ciklus folyamatban van. Nyomja meg a Az óra 5 másodpercre megjelenik. gombot. 12

14 3.7.2 A tisztítási ciklusok programozása Programozzon be maximum 7 tisztítási ciklust (például heti 2 nap: szerdánként és szombatonként, 4 héten át). Az óra beállítása feltétlenül szükséges a tisztítási ciklusok programozása előtt, lásd Az óra beállítása szakasz. A tisztítási ciklus vezérlődobozon történő kiválasztásával kezdje, lásd A tisztítási ciklus kiválasztása (modelltől függően) szakasz. Majd programozza be a napokat, az órákat és a perceket: NAP Nyomja le 3 másodpercre a gombot A hét napjai 2-szer felvillannak ÓRÁK Az órák villogni kezdenek Válassza ki az órát a következővel: vagy PERCEK A percek villogni kezdenek Válassza ki a perceket a vagy gombbal (minden 1/4 óra) Villog a LED, valamint az aktuális nap és óra. Az érvényesítéshez nyomja meg a gombot Az érvényesítéshez nyomja meg a gombot Nyomja meg a gombot a programozás elindításához Válassza ki a napot a következővel: vagy Az érvényesítéshez nyomja meg a gombot A nap programozásának törléséhez, nyomja meg hosszan a gombot, amíg a kijelzés megváltozik. Lépjen ki a menüből, megnyomva a következőt: vagy A programozás automatikusan leáll a 7. tisztítási ciklus végén, a LED kialszik. Az ÖSSZES programozás törléséhez lépjen ki a menüből, nyomja meg hosszan a gombot, amíg a kijelzés megváltozik. Tanács: ellenőrizze a programozást Nyomja meg a gombot. Minden programozás 3 másodpercen keresztül megjelenik. 13

15 3.8 I A távirányító (modelltől függően) Tartsa be az elem behelyezési irányát. Ne töltse újra az elemet, ne szerelje szét, ne dobja tűzbe. Ne tegye ki magas hőmérsékletnek vagy közvetlen napfénynek A távirányító bekapcsolása és kikapcsolása Bekapcsolás: nyomja meg a gombot. Kikapcsolás: nyomja meg hosszan a gombot. Tanács: a távirányító vételének javítása A távirányítón lévő LED villogásának gyakorisága jelzi a vétel minőségét. Ha a LED gyorsan villog, a vétel minősége megfelelő. Annak érdekében, hogy a vezérlődoboz és a távirányító közötti kommunikáció optimális legyen: - Helyezze a vezérlődobozt a kocsira. - Állítsa a vezérlődobozt a medence irányába - Távolítson el minden nagyobb akadályt a vezérlődoboz és a medence között A robot irányítása A távirányító mozgásérzékelőkkel van felszerelve a robot irányítása érdekében: HU : Előre : Hátra : Balra fordulás : Jobbra fordulás : Stop A robot kiemelése a vízből (modelltől függően) Nyomja meg a gombot. A robot az oldalfal felé halad és felemelkedik a vízfelszínre A távirányító szinkronizálása a vezérlődobozzal Alapbeállítás szerint a távirányító már szinkronizálva van a vezérlődobozzal. A távirányító / vezérlődoboz cseréje, vagy szinkronizálási probléma esetén, kövesse az alábbi lépéseket: Helyezze a távirányítót legfeljebb 50 cm távolságra a vezérlődoboztól. Csatlakoztassa a vezérlődobozt, ellenőrizze, hogy a kijelző jelzi-e a működési időt, valamint nincs-e folyamatban tisztítási ciklus. Kapcsolja be a távirányítót a gomb megnyomásával. Mielőtt a távirányító készenléti állapotba kerül (körülbelül 45 másodperc), nyomja meg egyidejűleg 6 másodpercen keresztül a és gombot. A kijelző és a távirányítón lévő LED megfigyelésével ellenőrizze, hogy a szinkronizálás valóban megtörtént-e: A vezérlődoboz kijelzője Good 0:45 2 másodperc FAIL LED-es távirányító Villog Folyamatosan világít Sikeres szinkronizálás Eredmény Ellenőrizze, hogy a vezérlődoboz és a távirányító közötti távolság maximum 50 cm-e. Ellenőrizze a távirányítóban lévő elemek állapotát. Szükség esetén cserélje ki. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a viszonteladóval. 14

16 ❹ Karbantartás A készüléket rendszeresen meg kell tisztítani tiszta vagy enyhén szappanos vízzel. Ne használjon oldószert. Öblítse át a készüléket bőséges tiszta vízzel. Ne hagyja a készüléket közvetlenül a napsütésben, a medence szélén megszáradni. Tanács: 2 évente cserélje ki a szűrőt és a keféket A szűrőt és a keféket 2 évente ajánlott cserélni, hogy megőrizze a készülék épségét és garantálja az optimális teljesítményszintjét. 4.1 I A szűrő tisztítása A készülék teljesítménye csökkenhet, ha a szűrő tele van vagy eldugult. A hatékony tisztítás érdekében gondoskodjon a szűrő rendszeres, tiszta vízzel történő tisztításáról. A szűrő eltömődése esetén tisztítsa meg azt savas oldattal (például ecet). Ezt ajánlott legalább évente egyszer elvégezni, mert a szűrő eltömődik ha több hónapon keresztül nincs használatban (téli időszak). Tanács: Ellenőrizze a szűrő tisztítás visszajelző A LED kigyulladásakor ajánlott megtisztítani a szűrőt. állapotát (modelltől függően) 15

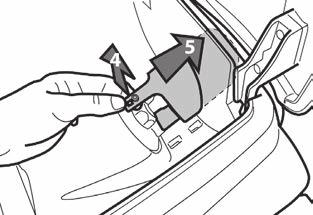

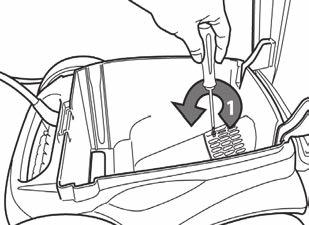

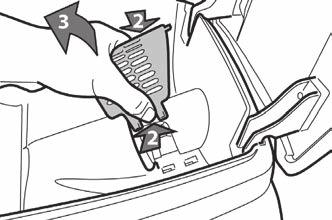

17 4.2 I A lapátkerék tisztítása A súlyos sérülések elkerülése érdekében: Kösse le a robot elektromos táplálását. A lapátkerék karbantartása során kötelező kesztyűt viselni. Csavarja ki a rács csavarját (lásd kép ). Vegye ki a rácsot (lásd kép ). Óvatosan vegye ki a terelőelemet (lásd kép ). A lapátkerék eltávolításához vegyen fel kesztyűt, majd tartsa meg óvatosan a lapátkerék végét, hogy megnyomja azt (lásd kép ). Távolítson el minden szennyeződést (hajszálak, levelek, kavicsok stb.), amely blokkolhatja a lapátkereket. HU 16

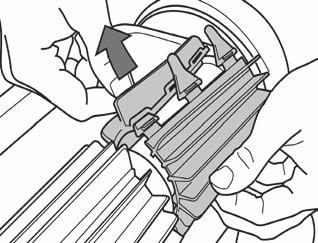

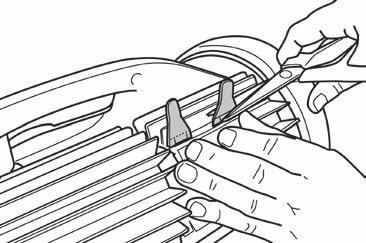

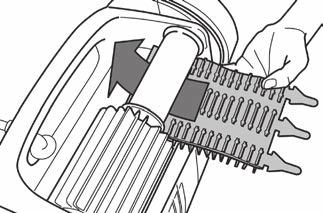

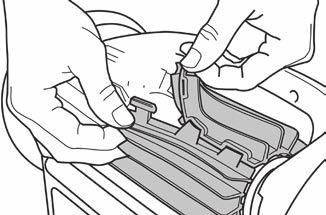

18 4.3 I A kefék cseréje Minden kefe elhasználódási visszajelzőkkel van felszerelve, a visszajelzők és a kefe vége közötti eltérés azt jelzi, hogy a kefe jó állapotban van (lásd kép ). Amikor az elhasználódási visszajelzők a képen jelzett módon állnak, a kefék elhasználódtak és ki kell azokat cserélni. Az elkopott kefék cseréjéhez távolítsa el azon furatokból a füleket, amihez rögzítve vannak (lásd kép ). Új kefék elhelyezéséhez fűzze a fül nélküli szélet a kefetartó alá (lásd kép ). Forgassa el a kefét a tartója körül, csúsztassa a nyelveket a rögzítőlyukakba és húzza meg az egyes nyelvek végét, hogy átvezesse a szélét a bevágáson (lásd kép ). Egy olló segítségével vágja le a füleket, hogy egybeessenek a többi lamella szintjével (lásd kép ). 17

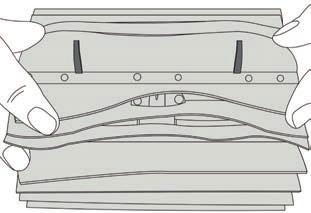

19 4.4 I A gumipántok cseréje HU 18

20 ❺ Hibaelhárítás Mielőtt felvenné a kapcsolatot a forgalmazóval, kérjük, hiba esetén végezzen el néhány egyszerű ellenőrzést a következő táblázatok segítségével. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a viszonteladójával. : Képzett technikus számára fenntartott műveletek. 5.1 I A készülék viselkedése A medence egy része nincs megfelelően megtisztítva A készülék nem marad szorosan a medence alján A készülék nem megy fel vagy már nem megy fel az oldalfalakra úgy mint korábban. (A számítógépes programjából adódóan a készülék nem megy fel minden esetben az oldalfalakra) Indításkor a készülék semmilyen mozgást nem hajt végre A kábel összegabalyodik A robot blokkolódik a visszavezető fúvókáknál vagy a lefolyóknál A robot lassan emelkedik fel az oldalfalnál, és megáll a víz felszíne alatt A robot gyorsan emelkedik fel az oldalfalnál és túllépi a víz felszínét, amíg levegőt szív be A vezérlődoboz semmilyen gombnyomásra nem reagál A képernyőn megjelenik a üzenet, amikor a távirányító mód a k tí v Ismételje meg a lemerítés lépéseit (lásd 3.3 I A robot bemerítése szakasz) addig változtatva a medencébe történő lemerítés helyét, amíg megtalálja az optimális helyet. Levegő maradt a készülék házában. Ismételje meg a lemerítés lépéseit (lásd 3.3 I A robot bemerítése szakasz). A szűrő tele van vagy eldugult: tisztítsa meg. A szűrő eltömődött: cserélje ki. A lapátkerék sérült, vegye fel a kapcsolatot a forgalmazóval A szűrő tele van vagy eldugult: tisztítsa meg. A szűrő eltömődött: cserélje ki. Bár a víz tisztának tűnhet, a medencében jelen vannak az emberi szemnek láthatatlan mikroszkopikus algák, melyek a medence oldalát csúszóssá teszik és megakadályozzák, hogy a készülék feljusson. Végezzen sokk-klórozást és csökkentse kissé a ph-értéket. A sokk-kezelés közben ne hagyja a készüléket a vízben. A kefék elhasználódtak: ellenőrizze az elhasználódási visszajelzőket 4.3 I A kefék cseréje, majd forgassa el a keféket, hogy ellenőrizze az elfordulásukat. Cserélje ki a keféket, ha szükséges. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a viszonteladóval Ellenőrizze, hogy a vezérlődoboz konnektora kap-e tápellátást. Ellenőrizze, hogy egy tisztítási ciklus el lett-e indítva és hogy a visszajelzők kigyulladtak-e. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a viszonteladóval Ne tekerje le a kábel teljes hosszát a medencében. A szükséges kábelhosszt tekerje le a medencében, a kábel fennmaradó részét a medence szélén helyezze el. Állítsa le a szűrőszivattyút és indítson el egy új tisztítási ciklust. Helyezze el a vezérlődobozt a medence hosszának közepén, betartva a biztonsági feltételeket, lásd 3.4 I Az elektromos táplálás csatlakoztatása. Ha a tisztítás nem optimális, változtassa meg a vezérlődoboz helyét és a robot lemerítését. A robot különbözőképpen viselkedhet a medence burkolatától függően, ezért szükség lehet egy paraméter módosítására, ehhez vegye fel a kapcsolatot a forgalmazóval Húzza ki a tápkábelt a konnektorból, várjon 10 másodpercet, majd ismét csatlakoztassa a tápkábelt. Ez azt jelenti, hogy a távirányító elemei túlságosan lemerültek: cserélje ki azokat. 19

21 A távirányító LED-je lassan villog, vagy a LED folyamatosan világít A távirányító LED-je folyamatosan világít Probléma a távirányító hatótávolságával: Helyezze a vezérlődobozt a kocsira, legalább 3,5 méter távolságra a medencétől. Irányítsa a vezérlődobozt a medence felé úgy, hogy javuljon a távirányító hatótávolsága. Gondoskodjon arról, hogy semmilyen nagyobb akadály ne legyen a vezérlődoboz és a medence között. Szinkronizálási probléma: ismételje meg a szinkronizálás lépéseit (lásd A távirányító szinkronizálása a vezérlődobozzal szakasz). 5.2 I Felhasználói figyelmeztetések Felhasználói figyelmeztetések (modelltől függően) LED villog: Hibakód: Megoldások Er: 10 Er: 02 Er: 03 Er: 05 Er: 06 Er: 07 Er: 08 Er: 01 Er: 04 Ellenőrizze, hogy a robot csatlakozik-e a vezérlődobozhoz. Szükség esetén csatlakoztassa le és csatlakoztassa újra a megfelelő eljárással. Ellenőrizze, hogy nem akadályozza-e valami a kefék és a kerekek forgását. Ehhez forgassa el a kerekeket (1/4 fordulattal) hogy kiszabadítsa az esetlegesen megakadt szennyeződéseket. A robot a medencén kívül üzemel. Ügyeljen arra, hogy a robotot a vízben indítsa el (lásd 3.3 I A robot bemerítése szakasz). Ellenőrizze, hogy nincsenek-e kavicsok vagy hajszálak a lapátkerékben. Szükség esetén tisztítsa meg vagy cserélje ki a szűrőt. HU Hibakódok Valamely gomb megnyomásával törölhető a hibakód és kikapcsolható a vezérlődoboz. A képernyő készenlétre állása 10 perc elteltével történik meg. A képernyő visszakapcsolásához elég megnyomni bármelyik gombot. Ha a vezérlődoboz hibát észlel, ideiglenesen kikapcsolja a programozást (kialszik a LED). A folyamatban lévő programozás újraérvényesítéséhez nyomja meg hosszan a gombot. 20

22 5.3 I Előzetes diagnosztikai menü (modelltől függően) Állítsa le a készüléket, ha egy tisztítási ciklus folyamatban van. A menübe való belépéshez: OV OV RV Vortex TM 4 PLUS Nyomja meg a gombot legalább 5 másodpercig. RV RV RV RV RV 5600 Nyomja meg a + gombot legalább 5 másodpercig. A készülék állapotával kapcsolatban legördülő információk: 3 másodperc A teljes üzemidő (órában) 3 másodperc A legutóbbi hibakód (ha a robotnál megjelent egy hiba) 3 másodperc Működési idő a hiba során (ha a robotnál megjelent egy hiba) Visszatérés a menüre Tanács: támogatás esetén tájékoztassa a forgalmazót a készülék állapotáról 21

23 Votre revendeur Your retailer Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d informations et enregistrez votre produit sur More informations and register you product on Zodiac Pool Care Europe - BP St Barthélémy d Anjou cedex - S.A.S.U. au capital de / SIREN / RCS PARIS ZODIAC is a registered trademark of Zodiac International, S.A.S.U., used under license.

24 4 iaqualink TM applikáción keresztül történő vezérlés Mobil eszköz: okostelefon vagy tablet Otthoni Wi-Fi hálózat Tisztítórobot vezérlődoboza Tisztítórobot Az iaqualink TM applikáció ios és Android operációs rendszereken keresztül érhető el. Az iaqualink TM applikáció segítségével bármikor, bárhonnan vezérelheti a tisztítórobotot, és részesülhet a további funkciók nyújtotta előnyökből, mint például szélesebb körű programozási lehetőség vagy segítség a hibaelhárításban. Mielőtt elkezdi a rendszer installálását, ügyeljen az alábbiakra: a vezérlődobozt csatlakoztassa az elektromos hálózathoz, használjon Wi-Fi-hez csatlakoztatható okostelefont vagy tabletet, használjon ios (min. v8) vagy Android (min. v4.1) operációs rendszerű okostelefont vagy tabletet, olyan Wi-Fi hálózatot használjon, amelynek jele megfelelően erős és rá tud csatlakozni a robot vezérlődobozára, rendelkezzen a Wi-Fi hálózat jelszavával. > 4.1 iaqualink TM applikációhoz való csatlakozás Az App Store-ból vagy a Google Play Store-ból töltse le az iaqualink TM applikációt. Miután az installáció befejeződött, az applikáció megnyitásához klikkeljen az iaqualink TM ikonra. Saját regisztrációs felület létrehozásához klikkeljen a Regisztráció (Sign Up) gombra, vagy ha már korábban regisztrált, lépjen be. Adja meg a kért információkat, a felhasználói paramétereket és hagyja jóvá a Vársárlási feltételeket. > 4.2 A robot első konfigurációja A + jel megnyomásával a robotot rendelje hozzá a Készülékeim (My Systems) képernyőhöz. Válassza ki a Robotic Cleaner menüpontot. A paraméterezés megkezdéséhez válassza ki a Wi-Fi Direct -et, vagy ha egy másik felhasználótól kapott kódot (Invitation Cod), akkor azt, majd kövesse az applikáció utasításait. Nyomja meg a Wi-Fi Direct gombot a vezérlődobozon. A kigyulladó LED jelzi, hogy az okostelefon már csatlakoztatható a vezérlődobozhoz. i Wi-Fi Direct gomb LED-je 3 perc múlva automatikusan kialszik. A jel újbóli aktiválásához nyomja meg a vezérlődobozon a Wi-Fi Direct gombot.

25 Folytassa a beállítást az okostelefonja vagy tabletje utasításai szerint. Okostelefonjáról vagy tabletjéről lépjen be a Wi-Fi paraméterekbe és válassza ki a RoboticCleaner-*** pontot (a *** kód egy egyedi kód, ahhoz a robothoz tartozik, amelyikhez éppen csatlakozni kíván). Majd térjen vissza az iaqualink applikációba és klikkeljen a Steps 1,2,3 complete pontra. Miután a vezérlődoboz és a mobil eszköz kommunikálnak egymással, válassza ki az időzónát. Ezután válassza ki a medence formáját. A házi Wi-Fi hálózatra való csatlakozáshoz - amihez a vezérlődoboz is csatlakozni fog - klikkeljen a Next gombra. Amikor a Wi-Fi hálózatok megjelennek, válassza ki a saját házi Wi-Fi-jét. Írja be a jelszót és csatlakozzon fel a hálózatra, a vezérlődoboz Wi-Fi Direct LED-je kialszik. Amennyiben az applikáció nem lép tovább a kapcsolat folyamatban oldalról (Connection in Progresse), felgyorsíthatja a csatlakozás folyamatát oly módon, hogy manuálisan lecsatlakozik a RoboticCleaner-*** hálózatról. A csatlakozás akkor jött létre, amikor a vezérlődoboz LAN és WEB LED-jei kigyulladtak. Miután a csatlakozás megtörtént, megjelenik az Add to My Systems (hozzáadás a készülékeimhez) oldal a mobil eszközön, nyomja meg az Add gombot és a készülékek illesztése ezzel befejeződött. i A csatlakozás eltarthat pár percig. Amennyiben hibaüzenet jelenik meg vagy a csatlakozás még mindig nem jött létre, tanulmányozza a 6.3 Hibaelhárítás az iaqualink applikációhoz történő csatlakozás esetén fejezetet. Lehetőség van a robot elnevezésére, ami könnyebb beazonosíthatóságot tesz lehetővé abban az esetben, ha az iaqualink TM rendszerhez több készülék is csatlakozik. A konfigurációt követően, a következő iaqualink TM applikációhoz való csatlakozáskor a robot megjelenik a Készülékeim (My Systems) Elsődleges felhasználóként való azonosításhoz klikkeljen a Next gombra; vagy a Skip gombra. Az elsődleges felhasználónak az iaqualinkben a robot összes funkciójához hozzáférése van. Az elsődleges felhasználó hozzáférést adhat további felhasználóknak is (családtagok, karbantartó ), akik ezáltal ugyanúgy távoli hozzáférést kapnak a robothoz.

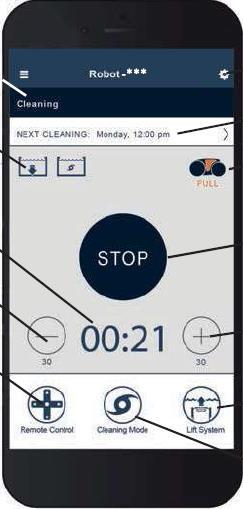

26 > iaqualink távoli vezérlés Tisztítórobot állapota Beállítások Aktuális tisztítási mód A következő tisztítási ciklus Szűrő tele jelzés Tisztítási ciklus maradékideje Indítás/leállítás Tisztítási idő csökkentése 30 perccel Távirányítás mód Tisztítási idő növelése 30 perccel Lyft System, vízből való kiemelési metódus Tisztítási mód i Az applikáció frissítésével a grafikus kijelző változhat.

27 > Tisztítórobot indítása/leállítása, a tisztítási idő beállítása A robot konfigurációja alatt, a medenceforma kiválasztásával, lehetőség van egyénre szabott tisztítási ciklus beállítására is. Alapbeállítás: aljzat, oldalfalak és vízvonal Engedje bele a robotot a vízbe. Az alkalmazás nyitóoldalán nyomja meg az indítás (Start) gombot. A kijelzőn láthatja a tisztítási ciklusból hátra maradt időt. A tisztítási ciklus idejét megnövelheti a + jel megnyomásával vagy csökkentheti a jel megnyomásával. Az állítási szekvenciák 30 percesek, min. 30 perc max. 3 óra 30 perces tisztítási ciklus beállítása lehetséges. Az applikáción kijelzett hátralévő tisztítási idő ugyanaz, mint a vezérlődobozon kijelzett maradékidő. A tisztítási ciklus leállításához nyomja meg a leállítás (Stop) gombot. > Tisztítási program beállítása Az applikáció nyitóoldalán válassza ki a Tisztítóprogramok (Cleaning mode) menüpontot. Az alapértelmezett programok közül expressz, intenzív, csak a vízvonal (Quick Clean, Deep Clean, Waterline only) - válasszon ki egyet. A kiválasztott program ikonja világítani fog. Az Egyénre szabás (Customise) menüpontban válassza ki a megfelelő opciót, és nyomja meg annak piktogramját (a piktogram világítani fog). Felszín: csak az aljzat / aljzat-oldalfalak-vízvonal / csak vízvonal (Floor only / Floorwalls-water line / Only water line). Tisztítási mód: standard / intenzív (Standard / High Intensity) Az új paramétereket a Save gombbal tudja elmenteni, illetve az X gombbal törölni. Az X gomb megnyomásával visszatér a nyitó oldalra. A beállított tisztítási mód aktiválódik és felülírja az éppen folyó tisztítási ciklust, illetve a későbbiekben is ez lesz az alapértelmezett. A tisztítási ciklusidő a kiválasztott paraméterek függvénye.

28 > Elérés távolról Tabletet vagy okostelefont, mint távirányítót alkalmazva, távolról is lehet vezérelni a robotot. Csak abban az esetben használja a távoli elérési módot, ha a készülék látótávolságon belül van. Az applikáció nyitóoldalán válassza ki a távoli elérési módot (Remote control), a vezérlődobozon ez jelenik meg: A robot vezérléséhez használja a joystick-os vezérlési módot (Joystick) vagy a mozgásvezérlés módot (Motion Control). Joystick-os vezérlési mód (Joystick): a robot jobbra-balra való fordításához, illetve előre-hátra való mozgatásához tartsa lenyomva az ikont. Mozgásvezérlés esetén (Motion Control): vezérelje a robotot a mobil eszköz billentésével: felfelé hátra billentés (Up), lefelé előre billentés (Down), balra (Left) a mobileszköz balra fordításával, jobbra (Right) a mobileszköz jobbra fordításával. Első alkalommal való használat esetén a mozgatási metódus, a felhasználó mozgásához igazodva, automatikusan rögzül. Amennyiben szeretne ezen változtatni, nyomja meg a bal felső sarokban az újrakalibrárlás (Re-Calibrate) ikont. A nyitólapra való visszatéréshez nyomja meg az X gombot. Ha az applikációból jövő bármely funkcióparancsra a robot válaszideje túl lassú, ellenőrizze a Wi-Fi hálózat jelét, lásd 4.2. A tisztítórobot első konfigurációja fejezetet. > Vízből való kiemelés funkció: Lift System A Lift System a vízből való kiemelést segítő funkció, bármikor aktiválható, a tisztítási ciklus végén, vagy akár közben is. Csak abban az esetben használja a kiemelés funkciót, ha a készülék látótávolságon belül van. Az applikáció nyitóoldalán válassza ki a kiemelés funkciót (Lift System). A robotnak a kívánt medenceoldalhoz való navigálásához használja a bal és jobb nyilakat. Amikor a robot elért a falhoz nyomja meg a Lift System gombot. A robot elkezd felmászni a falon egészen a vízvonalig.

29 i Ha meg akarja szakítani a vízből való kiemelést, nyomja meg újra a Lift System gombot. A fogantyú segítségével kezdje kiemelni a robotot a vízből. A kiemeléssel egyidőben a robot erőteljes sugárban pumpálja ki magából a vizet lefelé, így könnyítve meg a kiemelést. Emelje ki a robotot a medence partjára. A nyitó képernyőre való visszatéréshez nyomja meg az X gombot. Mindig a fogantyú segítségével és ne a lebegő kábelnél fogva emelje ki a robotot a medencéből. > Tisztítási ciklusok beállítása vagy törlése A tisztítási ciklusokat be lehet állítani úgy, hogy állandóan ismétlődjenek. Erősen ajánlott a szűrőkosarak minden tisztítási ciklus utáni kitakarítása. Az applikáció nyitóoldalán válassza ki a Következő tisztítási ciklus (Next Cleaning Cycle) menüpontot vagy menjen be a beállítások menübe (Settings) és válassza ki az Időzítés módosítása (Edit Schedule) menüpontot. Válassza ki a hét egyik napját. Naponta csak egy programot lehet beállítani. Válassza ki a tisztítási ciklus kezdési idejét. i A Paraméterek menüben az időbeállítás egyénre szabható, amennyiben nincsen aktiválva, aktiválja a 24 h-ás időformátumot. Aktiválás után az aktuális idő am, pm formátumban fog megjelenni. A beállítás mentéshez nyomja meg a Save gombot, vagy elvetéséhez a Cancel gombot. Más tisztítási ciklus beállításához kövesse ugyanezeket a lépéseket. i A tisztítási ciklus hossza a tisztítási programban kiválasztott paraméterektől függően változik (lásd A tisztítási program beállítása). A beállított tisztítási ciklus törléséhez válassza ki a tisztítás dátumát és nyomja meg törlés, Delet Schedule gombot.

30 A parancs törléséhez nyomja meg az X gombot és visszajut a nyitó felületre. A következő beállított tisztítási ciklust lehet látni a képernyőn. i A beállítás szerinti következő tisztítás az utoljára kiválasztott tisztítási program lesz (lásd A tisztítási program beállítása fejezetet). > Hibaüzenetek és problémamegoldások az iaqualink applikációban Hiba esetén a jel jelenik meg a nyitó oldalon. A hibaelhárítás menü eléréséhez nyomja meg a jelet (lásd 6.2 Hibakódok menüpontot). Válassza ki a Clear Error menüpontot, ha úgy gondolja, hogy a problémát megoldotta, vagy nyomja meg az OK gombot, ha a robotot hiba üzemmódban szeretné hagyni, egy esetleges későbbi hibakeresés esetén. > > Beállítások A robot legtöbb alapbeállítását bármikor meg lehet változtatni, ehhez meg kell nyomni a nyitó képernyő jobb felső sarkában található ikont Wi-Fi Direct alkalmazása Wi-Fi Direct használata esetén a mobil eszköz Internet használata nélkül, Wi-Fi-n keresztül, közvetlenül a robot vezérlődobozával kommunikál. Amennyiben szükséges néhány funkció eléréséhez, illetve gyorsabb kapcsolat teremtése érdekében - az iaqualink applikáció Wi-Fi Direct módban is használható. A Wi-Fi Direct mód 10 perc után kikapcsol. Az iaqualink-et Wi-Fi Direct módban egyszerre csak egy felhasználó tudja használni. Lépjen be a menübe és válassza ki a készülékeim menüpontot (My Systems). Nyomja meg a + jelet, utána pedig az Add Robotic Cleaner gombot. Válassza ki a Wi-Fi Direct parancsot. Nyomja meg a Wi-Fi Direct gombot a vezérlődobozon. A világító LED-ek jelzik, hogy az okostelefont most már össze lehet kötni a vezérlődobozzal. i Wi-Fi Direct gomb LED-je 3 perc múlva automatikusan kialszik. A jel újbóli aktiválásához nyomja meg a vezérlődobozon a Wi-Fi Direct gombot.

31 Folytassa a beállítást az okostelefonja vagy tabletje utasításainak megfelelően. Okostelefonjáról vagy tabletjéről lépjen be a Wi-Fi paraméterekbe és válassza ki a RoboticCleaner-*** pontot (a *** kód egy egyedi kód, ahhoz a robothoz tartozik, amelyikre éppen csatlakozik). Majd térjen vissza az iaqualink applikációba és klikkeljen a Steps 1,2,3 complete pontra. Miután a mobil eszköz és a robot vezérlőegysége már kommunikál egymással nyomja meg a SKIP gombot és visszajut a nyitó képernyőre. A beállítás menün keresztül bármelyik felhasználó beállíthatja magát, mint fő felhasználó.
