1 MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. GEONKO BT. GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA TERVFÁZIS: KIVITELI TERV DÁTUM: VERZIÓ: PROJEKTSZÁM: V /18

2 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA Kiviteli terv TERV ÉS IRATJEGYZÉK Sorszám Rajzszám Rajz megnevezése Lépték Verziószám 1. G-00 Műszaki leírás - V02 2. G-01 Átnézeti helyszínrajz 1:5000 V02 3. G-02 Helyszínrajz 1:100 V02 4. G-03 Támfal nézetrajza 1:100 V02 5. G-04 Keresztszelvények 1:100 V02 6. G-05 Mintakeresztszelvény 1:40 V02 7. G-06 Részletterv 1:40 V02 8. G-07 Mennyiségszámítás - V02 9. G-08 Statikai számítás - V02

3 MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu FELELŐS ELLENŐR: TERVFÁZIS: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV RÉSZMŰVELET: MŰSZAKI LEÍRÁS DÁTUM: VERZIÓ: MÉRETARÁNY: RAJZSZÁM: V02 - G-00

4 TARTALOMJEGYZÉK 1. Megbízás tárgya, alapdatok Adatszolgáltatás Előzmények, támfal szükségessége Felvonulás, organizáció Helyszínrajzi kitűzés Magassági kitűzés Vonalkábelek feltárása, védelme Padka alatti salakréteg eltávolítása Megmozdult háttöltés anyagának eltávolítása, növényzet irtása Keresztszelvényi elrendezés Támfal alapozás munkaszint előkészítése, patak ideiglenes elterelése Támfal kivitelezése... 3 a. Kitűzés... 3 b. Alapozás elkészítése... 3 c. Gabion kosarak összeállítása, elhelyezése, megfeszítése... 3 d. A kosarak töltése és lezárása... 4 e. Háttöltés készítése... 4 f. Csatlakozás a meglévő kőfalhoz, hézagkitöltés... 4 g. Gabion fal látható felület kialakítása... 4 h. A végleges töltésrézsű kialakítása, tereprendezés... 4 i. Leesés elleni védelem Alaptest melletti visszatöltés támfal lábánál Vasúti pálya ellenőrzése, szabályozása Anyagminőségek... 5 a. Beton sávalap C12/15-X0b-32-F b. Geotextília 1 réteg GRK3 kategóriájú, nem szőtt típusú... 5 c. Gabion kosár... 5 d. Gabion töltőanyag... 5 e. Háttöltés M-1 kategóriájú durvaszemcsés töltésanyag... 5 f. Visszatöltés támfal lábánál gabion kőanyag Vízelvezetés Közművek Kisajátítás, szolgalmi jog Minőségellenőrzés Megvalósulási tervek készítése Monitoring Üzemeltetési előírások Munkavédelem Tűzvédelem Környezetvédelem

5 1. Megbízás tárgya, alapdatok A Mélyterker Kft. megbízásából készítettük el a 47. sz. Godisa-Komló vasútvonal szelvényei között történt rézsűkárosodás helyreállítása keretében tervezett gabion támfal kiviteli terveit. 2. Adatszolgáltatás Munkánkhoz a következő adatokat és dokumentációkat használtuk fel: geodéziai felmérés tanulmányterv A tervben alkalmazott magassági szintek Balti feletti értendők. 3. Előzmények, támfal szükségessége Az érintett vasútvonal közvetlenül a patak mellet halad. A patak egy korábbi nagy esőzés következtében elmosta a partfal védelmeként megépült kőfalat, így a vasút padkájáig elérő rézsűcsúszás következett be. A probléma megoldására a megbízó és a MÁV képviselőivel történt egyeztetéseket követően gabion rendszerű támfalat terveztünk. 4. Felvonulás, organizáció A kivitelezés előtt egyeztetni szükséges a MÁV-val a munkavégzés szervezését illetően. A munka célszerűen vágányzárban végzendő, ám a csekély forgalomra való tekintettel elképzelhető forgalom alatti pálya melletti munkavégzés. Erről a munkák megkezdése előtt egyeztetni szükséges. 5. Helyszínrajzi kitűzés A támfal kitűzése a meglévő vasúti pálya szelvényezése alapján végezhető el. A támfal kezdő szelvénye hm sz., végszelvénye hm sz. A támfal teljes hossza 13,0 m. A támfal helyszínrajzilag a támfal alsó elemének vágánytengelyhez közeli sarokpontjának vonalával végezhető el. Kitűzés EOV koordináták alapján, illetve a vágánytengelytől való távolsággal végezhető el (koordinátákat és távolságokat lásd helyszínrajzon). A kitűzési adatok a helyszíni viszonyok ismeretében tervezői művezetés keretében módosíthatók! 6. Magassági kitűzés A támfal magassági kitűzése a támfal alsó elemének vágánytengelyhez közeli sarokpontjának magassága alapján végezhető el. A magassági adatokat a nézetrajz és a keresztszelvények tartalmazzák. 7. Vonalkábelek feltárása, védelme A tervezett támfal mögötti MÁV vonalkábel a munkálatok előtt feltárandó. A kábel a munkálatok idejére védelembe helyezendő, vagy ideiglenes nyomvonalon kiváltandó. 8. Padka alatti salakréteg eltávolítása A patak felőli padka alatti kb. 30 cm vastag salakréteget a földmunka megkezdése előtt az alj széléig terjedően teljes vastagságban el kell távolítani. 2

6 A salakréteg helyére M-1 jelű kiváló földműanyagból talajcsere készítendő Trρ=96% tömörséggel (lásd később is). 9. Megmozdult háttöltés anyagának eltávolítása, növényzet irtása A kivitelezés előtt el kell távolítani a lecsúszott talajtömeg azon részét, mely a kiviteli tervek alapján az új támfal helyén található. El kell távolítani a padkáról és a rézsűfelületről a laza, növényzettel adott esetben benőtt fedőréteget. Szükség esetén a növényzet irtását is el kell végezni. 10. Keresztszelvényi elrendezés A fal egymásra helyezett PVC-vel bevont, horganyzott kivitelű gabion kosarakból áll. Két egymásra kerülő gabion elemet egymáshoz képest fél vagy negyed kosárhosszúsággal el kell tolni (javasolt kiosztást lásd homloknézeti rajzon). A támfal alapsíkjának vízszintessel bezárt szöge 20. A támfal hátlapja mögött teljes magasságban és hosszban 1 réteg nem szőtt, GRK3 kategóriájú geotextília építendő be elválasztási célból. A támfal mögötti háttöltést M-1 kategóriájú töltésanyagból kell megépíteni Trρ=96% tömörséggel. 11. Támfal alapozás munkaszint előkészítése, patak ideiglenes elterelése A gabion támfalat a tervben szereplő módon, megfelelően előkészített alapfelületre kell megépíteni. A támfal építése előtt a meglévő kőfal maradványait a tervezett alapozási mélységig el kell távolítani, a kialakuló terepfelszínt vízszintesen kell kialakítani. A munkálatokhoz a patakot ideiglenesen el kell terelni, vagy csőbe kell bevezetni. A támfal alatt soványbeton alapozás építendő a tervekben szereplő hozzávetőleges méretekkel. Az alaptest méretei helyszíni tapasztalatok alapján tervezői művezetés keretében szükséges esetén módosítandók! Az alaptest beton minősége: C12/15-X0b-32-F1 12. Támfal kivitelezése A támfalat csak felkészült, gyakorlott, megfelelő referenciákkal rendelkező szakkivitelező cég végezheti. A kivitelezést a szakcég saját technológiai leírása alapján kell elvégezni. Amennyiben a kivitelezés során olyan problémák merülnek fel, melyek eltérnek a megszokottaktól, tervezői művezetést kell kérni. a. Kitűzés A gabionfal elemeinek kitűzése jelen műszaki leírás 4. és 5. pontjai szerint történik. b. Alapozás elkészítése A gabion támfal alá soványbeton alaptest építése szükséges a 8. pont előírása alapján c. Gabion kosarak összeállítása, elhelyezése, megfeszítése A kosarak összeállítását a gyártó által megadott technológiai utasítás alapján kell elvégezni. Az áramló vizes környezetben a gabion kosarakat PVC-vel bevont, horganyzott kivitelben kell a gyártótól beszerezni. Az elemeket töltés előtt kell a terv szerint összeállítani, egymáshoz kapcsolni és megfeszíteni. 3

7 A gabionfal mögé a fal teljes hosszában 1 réteg, nem szőtt, GRK3 kategóriájú geotextília réteget kell beépíteni. A geotextília megfelelő felfekvését minden körülmények között biztosítani kell. d. A kosarak töltése és lezárása Az összeállított kosarakat gépi vagy kézi erővel meg kell tölteni a megfelelő minőségű zúzott anyaggal úgy, hogy a lehető legtömörebb legyen. A homlokfalat esztétikai okokból javasolt kézzel rakott, egyenes felületű kövekből kirakni. A töltés közben a kosarak feszességére, alakjára fokozottan kell ügyelni. Kb. 3-5 cm-es túltöltés javasolt a későbbi utántömörödés miatt. A sarkok megfelelő kitöltését ellenőrizni kell. A kosarakat a gyártói utasításnak megfelelően kell merevíteni, lezárni illetve véglegesíteni. e. Háttöltés készítése Az elkészült támfal mögötti háttöltést M-1 kategóriájú anyagból, rétegesen tömörítve, min. 96 %-os tömörségi fokra betömörítve kell elkészíteni. A háttöltést a támfal jelentős hátrafelé történő dőlése miatt folyamatosan felfelé haladva kell elkészíteni, tehát egy sor gabion fal elem elhelyezése után meg kell kezdeni a háttöltés beépítését, ügyelve a geotextília megfelelő felfekvésére. f. Csatlakozás a meglévő kőfalhoz, hézagkitöltés A szélső gabion elemek és a megmaradó kőfal megfelelő csatlakozását, illetve hézagkitöltését betonacél tüskékkel és beton kitöltéssel kell megoldani. A megoldásról lásd a G-06 jelű részlettervet. A betonacél tüskéket a betonozás előtt a gabion támfal kőrakatába előzetesen el kell helyezni, míg a túlsó oldalon a beton kőfalba be kell fúrni és ragasztani. A kitöltést legalább a kőfal vastagságának megfelelő vastagságban kell elvégezni és kézi vagy gépi erővel tömöríteni. Beton minősége: C12/15-X0b-32-F1 g. Gabion fal látható felület kialakítása A gabionfal felületét idővel általában önmagától benövik a növények, így különleges felületvédelmi megoldások nem szükségesek. h. A végleges töltésrézsű kialakítása, tereprendezés Az elkészült támfal felső élénél a kialakuló rézsűfelületeket rendezni kell. A rézsűfelületen min. 10 cm vastagságban humuszterítés szükséges. Javasolt a kialakított rézsűfelületet minél hamarabb növényzettel vagy fűvel beültetni. i. Leesés elleni védelem Az elkészült támfal tetején leesés elleni védelem nem szükséges. 13. Alaptest melletti visszatöltés támfal lábánál A támfal elkészültét követően a támfal lábánál (a patak felőli oldalon) a beton alaptest mellett a gabion támfal anyagából visszatöltés készítendő úgy, hogy a visszatöltés felső síkja legalább a beton alaptest felső síkja felett min. 10 cm-rel érjen. 14. Vasúti pálya ellenőrzése, szabályozása A munkálatok végeztével a MÁV-val együttműködésben a pálya adott szakaszának ellenőrzését, szükség esetén szabályozását el kell végezni. 4

8 15. Anyagminőségek a. Beton sávalap C12/15-X0b-32-F1 b. Geotextília 1 réteg GRK3 kategóriájú, nem szőtt típusú c. Gabion kosár Anyaga: fonott, hatszögletű, kétszeresen sodort, horganyzott acélháló 3 mm vastag huzalból Mérete: változó (javasolt méreteket lásd elölnézeti rajzot) Kosár lyukmérete: 8 cm d. Gabion töltőanyag Anyaga: Átmérője: 16. Vízelvezetés zúzott kőanyag, vagy egyéb mállásra nem hajlamos, nagy fajsúlyú eruptív kőzet mm, ennél kisebb szemcsék max. 5 %-ban (Az átmérőt a kosár lyukbőségéhez kell igazítani) e. Háttöltés M-1 kategóriájú durvaszemcsés töltésanyag f. Visszatöltés támfal lábánál gabion kőanyag A támfal és a háttöltés is vízáteresztő anyagból készül, így a bejutó vizek apadást követően hamar el is távoznak a rendszerből. Emiatt a támfal mögött külön vízelvezető rendszert nem terveztünk. 17. Közművek A MÁV vonalkábel a támfal és a háttöltés elkészültét követően véglegesen visszaépítendő az üzemeltetővel történő egyeztetés alapján. 18. Kisajátítás, szolgalmi jog A tervezett rendszer minden eleme MÁV területen épül meg. Kisajátítás vagy szolgalmi jog bejegyeztetése nem szükséges. 19. Minőségellenőrzés A gabion fal, a beton és a geotextília anyagát gyártói megfelelőségi nyilatkozattal kell igazolni. A háttöltés anyagának megfelelőségét alkalmassági vizsgálatokkal kell igazolni. A kosarak töltését és a megfelelő kitöltést szemrevételezéssel kell ellenőrizni. Az új háttöltés építése során az elért tömörségi fokot legalább két szelvényben, legalább 3 mélységben 2-2 db méréssel kell igazolni. 20. Megvalósulási tervek készítése A kivitelezés végén az elkészült támfalról részletes megvalósulási terv készítendő. A megvalósulási terveket a tulajdonos és az üzemeltető részére digitális és papír alapon is át kell adni. 21. Monitoring Az új támfal a szokásos időközönként végzett szemrevételezéses ellenőrzésen kívül különleges megfigyelést nem igényel. 5

9 A támfal megfelelőségének ellenőrzése céljából azonban javasolt geodéziai ellenőrző méréseket kell végezni. A munkálatok elkészültével azonnal el kell végezni az alapmérést (nullmérés), ezt követően rendszeres időközönként a sínkorona, a padka szélének és a támfal felső éllének magasságát hagyományos szintezési módszerekkel mérni kell. Mérési gyakoriság: építést követően 5 évig félévente, majd 5 év után évente. Üzemeltetési tapasztalatok vagy előírások alapján a kezdeti és a későbbi mérési gyakoriságot a tervezővel egyeztetve szükség esetén sűríteni kell. 22. Üzemeltetési előírások A megépülő új támfalnak különleges üzemeltetési igénye nincsen. Az üzemeltetőnek a szokásos ügymenet keretében folyamatosan ellenőriznie kell a pálya és a támfal állapotát és működését. Ezen kívül a padka, valamint a támfal esetleges növényborításának kezelése, ritkítása és vágása válhat szükségessé. Fel kell jegyezni bármely, az új támfallal összefüggésbe hozható hibát, károsodást vagy megfigyelést. Szükség esetén a tervezőt értesíteni kell. 23. Munkavédelem A terv készítése során az évi XCIII. munkavédelemről szóló törvény előírásait figyelembe vettük. A munkálatok során a munkavédelmi törvény vonatkozó előírásait külön tervezői intézkedés nélkül is szigorúan be kell tartani. A kivitelezéssel kapcsolatos biztonságtechnikai, munkavédelmi egészség- és környezetvédelmi intézkedéseket az építésszerelés idejére az érvényben levő előírásoknak megfelelően esetenként a kivitelező-szerelő vállalatnak kell ellenőrizni, és betartásukról gondoskodni. A létesítmény megvalósítására vonatkozó munkavédelmi előírások (építés, szerelés) A kivitelezés és szerelés során a munkahelyi, munkavédelmi biztonságtechnikai, egészség-és környezetvédelmi előírásokat, a kivitelező, illetve a szerelő vállalatnak kell megadni és azok betartásáról gondoskodni. A munkaárkok elkorlátozása, annak előjelzése a kivitelező feladata! A kivitelezés során a kivitelező vállalatnak a vállalati munkavédelmi előírásokon túlmenően felhívjuk a figyelmét az alábbiak fokozottabb betartására: - a területen folyó munkáknál a munkaterület elkorlátozására, - a munkaterület éjszakai megvilágítására, - A közművek miatt 2,0 m mélységig a földkiemelést fokozott figyelemmel kell végezni. A terven a közműterveket az üzemeltetők adatszolgáltatása alapján ábrázoltuk. Miután a közművezetékek nyomvonalai nem határozhatók meg mindenhol egyértelműen, a közműhelyszínrajz vonatkozó részeit tájékoztató jellegűnek kell tekinteni. Ezért az építendő föld alatti szerkezetek nyomvonalán kutatóárkok létesítésével célszerű a meglévő közművek helyzetét feltárni. Gépi földmunka 2,0 m mélységig, csak kutatóárokkal igazolt közműmentes területen végezhető. - Fontos a munkaárkok, vagy munkagödrök terv szerinti dúcolásának, a felhasznált dúcanyag minőségének ellenőrzése, a dúcolatok naponkénti ellenőrzése, karbantartására. Ezen túlmenően a dúcolat szükség szerint ellenőrizendő (pl. nagyobb záporokat követően). - Ha a munkavégzés valamely okból több napig szünetel, a munkaárokban, vagy munkagödörben a munkát folytatni csak a dúcolat teljes felülvizsgálata után szabad. 6

10 - A munkába vett területen lévő közművezetékek üzemeltetőitől szakfelügyeletet meg kell rendelni! A munkaárokban történő vezeték, vagy műtárgy építésével kapcsolatban az alábbiakra hívjuk fel a kivitelező figyelmét: - Ha a munkaárokban, vagy munkagödörben az építendő vezeték vagy műtárgy mellett meglévő üzemelő közművezeték is van, akkor a tervben meghatározott módon az üzemelő vezetéket biztosítani kell. Ezen túlmenően ha az üzemelő vezeték: Gázcső: - A dohányzás és nyílt láng használata a munkaárokban, vagy munkagödörben szigorúan tilos! - A gázszivárgás észlelése esetében a munkaárkot, vagy munkagödröt azonnal ki kell üríteni! - A hiba elhárításáig a munkát folytatni tilos! Vízcső: - A nyomócső törésekor a víz a munkaterületet eláraszthatja, ezért a munkaárokban menekülés céljából létrákat kell elhelyezni, a munkaárokban tartózkodók létszámának függvényében, de legalább 10 m-enként. - A létrák elhelyezést, állékonyságát és rögzítését naponként ellenőrizni kell. Csatorna: - Ha a csatorna munkaárok vagy munkagödör felé levegőzik, a dohányzást és a nyílt láng használatát meg kell tiltani. - Nagy intenzitású zápor után a csatorna nyomás alá kerülhet. Tégla, vagy kőfalazatú csatorna esetében kellően le nem terhelt szabadon lévő csatorna mellett munkát végezni tilos mindaddig, amíg a csatorna nyomás alatt van. - Fertőzés veszély elkerülésére az esetleg megsérült csatorna, vagy csatorna-akna falazatot ki kell javítani. - Csattorna-törés, vagy csatorna-szivárgás esetén a munkaárkot ki kell üríteni. Kábel: - A munkaárokban, vagy munkagödörben szabadon vezetett kábelek biztosítását a sérülés elleni védelmét meg kell építeni. Ki kell zárni annak lehetőségét, hogy a munkavégzés során a kábelek megsérülhessenek. - A sérült kábel közelében munkát végezni tilos! - A megsérült kábel kijavítására ki kell hívni az illetékes ügyeletet! A tűzoltó- és mentőautók forgalmát az építkezés minden szakaszában biztosítani kell! 24. Tűzvédelem Tűzvédelmi szempontból az építés alatt nem kell tűzvédelmi kockázattal számolni. A 28/2011 (IX.6.) BM. Rendeletében kiadott Országos Tűzvédelmi Szabályzat szerint a műszaki leírásban ismertetett létesítmény az E jelű, nem tűzveszélyes kategóriába tartozik. 25. Környezetvédelem A rendszer megvalósításával kapcsolatban a következő veszélyes hulladékok keletkezhetnek: - elhasznált felitató rongy - szennyezett textília - olajjal szennyezett föld - fáradt olaj - szennyezett üzemanyag - elhasznált hidraulika olaj - törtbeton vagy betontörmelék 7

11 Veszélyes hulladék kizárólag a gépi munkavégzés során keletkezhet. Meg kell akadályozni, hogy veszélyes hulladék talajba, vízbe, levegőbe jutva szennyezze a környezetet. A 98/2001. (VI. 15.) Korm. rendelet szerint kell gyűjteni és kezelni a veszélyes hulladékokat. A földmunkákat a környezetszennyezést kizáró módon kell végezni. A gépek olajfolyását meg kell akadályozni. Üzemanyag feltöltéskor csepegtető tálca alkalmazandó. Felszívató anyagokat kell készenlétbe helyezni. A burkolatbontásból származó betontörmeléket kijelölt lerakóhelyre kell szállítani. A munka során keletkeznek nem veszélyes hulladékok is. Gyűjtéséről, elszállításáról rendszeres időközökben gondoskodni kell. Nem veszélyes hulladék keletkezik a munkát végzők szilárd és folyékony hulladékaiból. A munkagépek, szállítóeszközök által keltett zaj időszakos jellegű, nem folyamatos. Feltételezve korszerű gépek alkalmazását a zajkibocsátás értéke a nappali időszakban végzett munkára megengedett 60 dba értéket nem fogja meghaladni. A Vállalkozónak a munkálatait úgy kell végeznie, hogy a környezetet a lehető legkisebb mértékben veszélyeztesse, az alkalmazott gépei, berendezései és technológiái környezet kímélők legyenek. A Vállalkozó köteles tisztán tartani az építési területet, annak környezetét, valamint azokat a területeket, amelyeket az építés, illetve anyagszállítással érint. A keletkezett szennyezés nem lépheti túl a magyar szabványokban és jogszabályokban vagy a terület tulajdonosának előírásaiban megengedett határértékeket. A Vállalkozónak eredményes módszereket kell alkalmaznia a munkaterülethez vezető utakon a sár- vagy iszaplerakódás, egyéb szennyeződés elkerülésére, amit a létesítmény megvalósításával összefüggésben használt járművei, vagy egyéb berendezései okoznak. A Vállalkozónak saját költségére azonnal és folyamatosan el kell távolítania minden az építési forgalom által a közutakra vagy az ingatlan belső útjaira rárakódott sarat, szennyeződést. Külön óvintézkedést kell foganatosítani a köz védelmére, valamint a zaj, por vagy egyéb szennyeződés megelőzésére. A Vállalkozó köteles zaj-és rezgésártalmaktól az építés, felvonulás és szállítás által érintett területek környezetében élő lakosságot és építményeket megvédeni. A keletkezett zaj és rezgés mértéke a magyar jogszabályokban (8/2002. (III.22.) KöM-EüM. Rendelet) előírt határértékeit nem haladhatja meg. Az építési munkahelyen, a felvonulási területen és egyéb építéssel érintett területekről a felszíni vízelvezetést meg kell oldani. 8

12 TERVEZŐI NYILATKOZAT Alulírott, okleveles építőmérnök, tervező a 191/2009. (IX. 15.) Korm. rendelet 9 (5) pont alapján nyilatkozom, hogy a címbeli terv a vonatkozó szabványoknak és rendeleteknek, különösen az Étv. 31. (1), (2) és (4) bekezdésében meghatározott követelményeknek, az országos településrendezési és építési követelményeknek, valamint az eseti hatósági előírásoknak megfelel. A dokumentáció készítése során a szakágak közötti egyeztetés megtörtént, azok tartalma összhangban van egymással. A vonatkozó nemzeti szabványoktól eltérő műszaki megoldást nem alkalmaztam. Az építési engedélyezési terv és a kivitelezési terv összhangban van. A dokumentáció készítése során a külön jogszabály szerinti biztonsági és egészségvédelmi koordinátor közreműködésére nem volt szükséges. A betervezett építési termékek teljesítményigazolással rendelkeznek. Budapest, június 28. okl. építőmérnök, PhD geotechnikai tervező és szakértő GT ; SZÉS8 MMK:

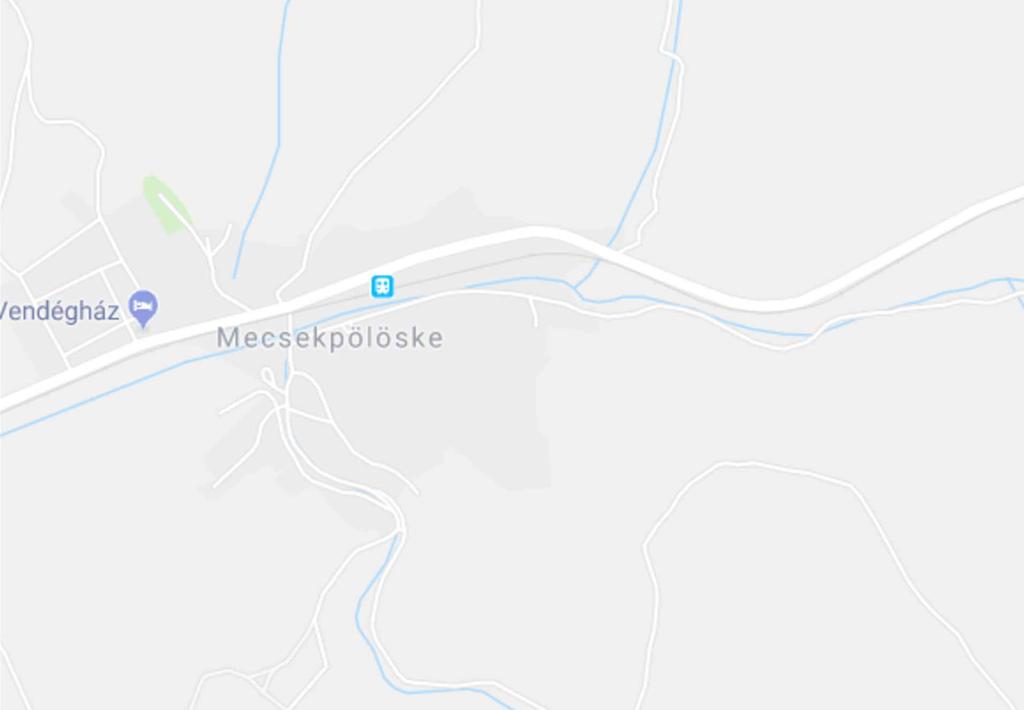

13 MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu FELELŐS ELLENŐR: TERVFÁZIS: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV RÉSZMŰVELET: ÁTNÉZETI HELYSZÍNRAJZ DÁTUM: VERZIÓ: MÉRETARÁNY: RAJZSZÁM: V02 1:5000 G-01

14 , támfal eleje támfal vége vágánytengely MÁV vonalkábel 4,93 1 réteg geotextília 13,00 4,63 Felsővezeték-tartó oszlop Meglévő-megmaradó kő támfal gabion támfal 13 mh Meglévő-megmaradó kő támfal beton hézagkitöltés és csatlakozás a meglévő kő támfalhoz (lásd részlettervet) EOV , ,68 Patakmeder EOV , ,00 beton hézagkitöltés és csatlakozás a meglévő kő támfalhoz (lásd részlettervet) MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA ANYAGMINŐSÉGEK: - Beton sávalap: C12/15-X0b-32-F1 - Beton kitöltés gabion fal és meglévő kőfal között: C12/15-X0b-32-F1 - Gabion támfal: zúzott kőanyag, vagy egyéb mállásra nem hajlamos, nagy fajsúlyú eruptív kőzet. Átmérő: mm (ennél kisebb szemcsék max. 5 %-ban) - Geotextília: "GRK3" kategóriájú - Háttöltés: "M-1" jelű töltésanyag TERVFÁZIS: RÉSZMŰVELET: DÁTUM: GEONKO BT. FELELŐS VERZIÓ: GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu ELLENŐR: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV HELYSZÍNRAJZ MÉRETARÁNY: RAJZSZÁM: V02 1:100 G-02

15 beton hézagkitöltés és csatlakozás a meglévő kő támfalhoz (lásd részlettervet) Meglévő-megmaradó kő támfal 170,48 170,58 170,62 169,80 170,08 170,17 165, támfal eleje 13 db 0,5 x 0,5 x 1,0 m elem 6 db 1,0 x 1,0 x 2,0 m + 1 db 1,0 x 1,0 x 1,0 m elem 1 db 1,0 x 1,0 x 1,0 m + 6 db 1,0 x 1,0 x 2,0 m elem 6 db 1,0 x 1,0 x 2,0 m + 1 db 1,0 x 1,0 x 1,0 m elem 166, támfal vége 166,72 165,00 beton alapozás alsó síkja 166,27 166,38 sínkoronaszint beton hézagkitöltés és csatlakozás a meglévő kő támfalhoz (lásd részlettervet) Meglévő-megmaradó kő támfal kitűzési vonal magassága MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. ANYAGMINŐSÉGEK: - Beton sávalap: C12/15-X0b-32-F1 - Beton kitöltés gabion fal és meglévő kőfal között: C12/15-X0b-32-F1 - Gabion támfal: zúzott kőanyag, vagy egyéb mállásra nem hajlamos, nagy fajsúlyú eruptív kőzet. Átmérő: mm (ennél kisebb szemcsék max. 5 %-ban) - Geotextília: "GRK3" kategóriájú - Háttöltés: "M-1" jelű töltésanyag MUNKA MEGNEVEZÉSE: TERVFÁZIS: RÉSZMŰVELET: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. FELELŐS GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu ELLENŐR: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV TÁMFAL NÉZETRAJZA DÁTUM: VERZIÓ: MÉRETARÁNY: RAJZSZÁM: V02 1:100 G-03

16 ,48 3,74 169,80 4,93 165,35 165,69 165,00 TEREP TÁVOLSÁG MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu FELELŐS ELLENŐR: TERVFÁZIS: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV RÉSZMŰVELET: KERESZTSZELVÉNYEK 1. DÁTUM: VERZIÓ: V02 MÉRETARÁNY: 1:100 RAJZSZÁM: G-04/1

17 ,42 170,58 170,08 4,63 166,61 166,96 166,27 TÁVOLSÁG TEREP TÁVOLSÁG MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu FELELŐS ELLENŐR: TERVFÁZIS: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV RÉSZMŰVELET: KERESZTSZELVÉNYEK 2. DÁTUM: VERZIÓ: V02 MÉRETARÁNY: 1:100 RAJZSZÁM: G-04/2

18 ,26 170,62 170,17 4,46 166,72 167,07 166,38 TEREP TÁVOLSÁG MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu FELELŐS ELLENŐR: TERVFÁZIS: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV RÉSZMŰVELET: KERESZTSZELVÉNYEK 3. DÁTUM: VERZIÓ: V02 MÉRETARÁNY: 1:100 RAJZSZÁM: G-04/3

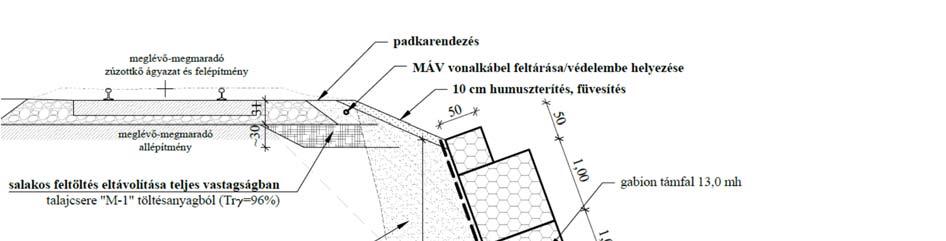

19 meglévő-megmaradó zúzottkő ágyazat és felépítmény 31 padkarendezés MÁV vonalkábel feltárása/védelembe helyezése 10 cm humuszterítés, füvesítés 50 meglévő-megmaradó alépítmény ~30 salakos feltöltés eltávolítása teljes vastagságban talajcsere "M-1" töltésanyagból (Tr =96%) gabion támfal 13,0 mh kosarak típusa: PVC-vel bevont, horganyazott tömörített háttöltés max. rétegvastagság: 20 cm "M-1" töltésanyag Tr =96% 3,29 1, ,00 1,00 1,00 alaptest mellett visszatöltés készítése gabion kőanyagból - felső síkja az alaptest felső síkja felett legalább 10 cm-rel legyen 1 réteg "GRK3" kategóriájú nem szőtt geotextília kitűzési vonal patakmeder beton sávalap 13 mh C12/15-X0b-32-F1 1,43 meglévő kő alapozás eltávolítása a szükséges szintig, alapozásí sík kialakítása MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA ANYAGMINŐSÉGEK: - Beton sávalap: C12/15-X0b-32-F1 - Beton kitöltés gabion fal és meglévő kőfal között: C12/15-X0b-32-F1 - Gabion támfal: zúzott kőanyag, vagy egyéb mállásra nem hajlamos, nagy fajsúlyú eruptív kőzet. Átmérő: mm (ennél kisebb szemcsék max. 5 %-ban) - Geotextília: "GRK3" kategóriájú - Háttöltés: "M-1" jelű töltésanyag TERVFÁZIS: RÉSZMŰVELET: GEONKO BT. FELELŐS GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu ELLENŐR: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV MINTAKERESZTSZELVÉNY DÁTUM: VERZIÓ: MÉRETARÁNY: RAJZSZÁM: V02 1:40 G-05

20 ELÖLNÉZET min. 1,00 min. 0,40 min. 0,40 beton hézagkitöltés (C12/15-X0b-32-F1) 1,00 Új gabion támfal 3,12 1,00 Meglévő-megmaradó kő támfal 0,57 0,55 Ø20 betonacél tüskézés - hossz: min. 100 cm - függőleges kiosztás: 1,0 m-ként - befúrás kőfalba: min. 40 cm - benyúlás gabion falba: min. 40 cm FELÜLNÉZET MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója min. 0,40 GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. Új gabion támfal 1,00 0,56 0,44 Meglévő-megmaradó kő támfal MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. FELELŐS GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu ELLENŐR: min. 0,40 beton hézagkitöltés (C12/15-X0b-32-F1) TERVFÁZIS: RÉSZMŰVELET: DÁTUM: VERZIÓ: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV CSATLAKOZÁSI RÉSZLETTERV MÉRETARÁNY: RAJZSZÁM: V02 1:40 G-06

21 MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu FELELŐS ELLENŐR: TERVFÁZIS: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV RÉSZMŰVELET: MENNYISÉGSZÁMÍTÁS DÁTUM: VERZIÓ: MÉRETARÁNY: RAJZSZÁM: V02 - G-07

22 MENNYISÉGSZÁMÍTÁS 47. SZ. GODISA KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA Sorszám Munkafázis Mértékegység Mennyiség 1. Felvonulás, organizáció, vágányzár és egyéb költségek db 1 2. Geodéziai és kitűzési munkák db 1 3. Tervezői művezetés nap 4 4. Megvalósulási tervek készítése db 1 5. Geodéziai monitoring db 1 6. MÁV vonali földkábel feltárása / kiváltása / védelembe helyezése fm Patak ideiglenes elterelése / ideiglenes csőben történő vezetése db 1 8. Fák irtása tuskóirtással db 2 9. Bozót és cserjeirtás m Leomlott töltésanyag fejtése m Salak réteg elbontása, fejtése m Alkalmatlan töltésanyag és bontott salak lerakóba történő szállítása m Egyéb töltésanyag bontása m Kőfal maradványok elbontása patakmederből és a támfal helyéről m Támfal alaptest alatt terep előkészítés tömörítéssel m Beton alapozás készítése C12/15 betonból m Gabion támfal építése, kő kitöltéssel, lezárással m Geotextília fektetése (GRK3 kategóriájú, nem szőtt) m Beton hézagkitöltés gabion fal és meglévő kőfal között C12/15 betonból, betonacél tüskékkel m Tömörített háttöltés készítése "M 1" jelű anyagból m Vissztöltés készítése beton sávalap mellé gabion kőből m Rézsűrendezés támfal felett m Vasúti padka rendezése m Humuszterítés 10 cm vastagságban m Füvesítés gépi vetéssel m2 20

23 MEGBÍZÓ: MÁV FKG Kft. Mérnöki Létesítmények Divíziója GENERÁL MÉLYTERKER KFT Budapest, Budafoki út 20. MUNKA MEGNEVEZÉSE: 47. SZ. GODISA-KOMLÓ VASÚTVONAL SZELVÉNYEI KÖZÖTT TÖRTÉNT RÉZSŰKÁROSODÁS HELYREÁLLÍTÁSA GEONKO BT. GEONKO Kutató-fejlesztő és Szolgáltató Bt Budapest, Ányos utca 18. I/1. Tel: ; Fax: Mobil: ; tompai@mail.bme.hu FELELŐS ELLENŐR: TERVFÁZIS: Dr. Vásárhelyi Balázs GT,SZÉS8 ( ) KIVITELI TERV RÉSZMŰVELET: STATIKAI SZÁMÍTÁS DÁTUM: VERZIÓ: MÉRETARÁNY: RAJZSZÁM: V02 - G-08

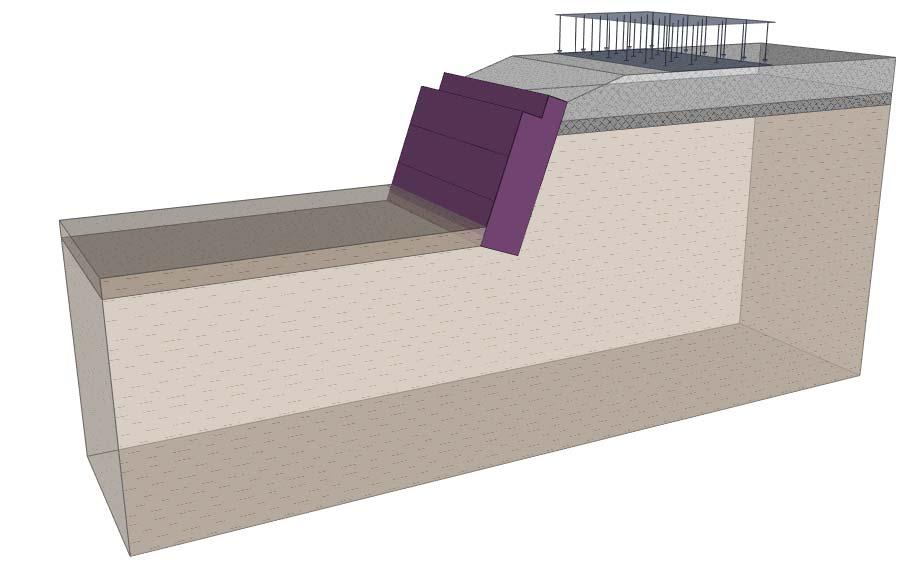

24 1. Alapadatok, feladatmeghatározás A vizsgálat célja a tervezett támfal statikai és állékonysági ellenőrzése. 2. Geometriai adatok A rendelkezésünkre bocsátott geodéziai adatok alapján került meghatározásra a számítások szempontjából mértékadó hm keresztszelvény. A tervezett támfal ezen a helyen 3,10 m körüli magasságú. A támfal hajlásszöge a vízszinteshez képest 20 fokos. A vizsgált keresztszelvény: Modellezett keresztszelvény és talajrétegződés: 1

25 3. Talajrétegződés, talajviszonyok, talajvíz A támfal tervezéséhez készített tanulmányterv adatait vettük figyelembe. A figyelembe vett talajrétegződés az támfal mögött: 1.) 30 cm zúzottkő ágyazat Nedves térfogatsúly: g = 22,0 kn/m 3 Hatékony belső súrlódási szög: f = 40 Hatékony kohézió: c = 0 kn/m 2 Összenyomódási modulus: Eoed=35 MN/m 2 2.) 15 cm salak Nedves térfogatsúly: g = 18,0 kn/m 3 Hatékony belső súrlódási szög: f = 32 Hatékony kohézió: c = 0 kn/m 2 Összenyomódási modulus: Eoed=20 MN/m 2 3.) Sárgásbarna közepes agyag Nedves térfogatsúly: g = 20,5 kn/m 3 Hatékony belső súrlódási szög: f = 28 Hatékony kohézió: c = 20 kn/m 2 Összenyomódási modulus: Eoed=10 MN/m 2 Talajvíz a számítások által a támfal mögött nincsen, így azt a számítások során nem vettük figyelembe. 4. Terhelések, passzív talajellenállás A támfalra ható állandó terheléseket (földnyomás) a program számolja. Az állandó felépítményi terhelés karakterisztikus értékét a MÁV D.11 utasítás I. kötet 5.3. pont (7) bekezdés alapján nem vettük fel, mivel a zúzottkő ágyazatot külön a modellbe bevittük, a sínek és az aljak terhelését pedig elhanyagoltuk. 2

26 Az esetleges vonatterhelés karakterisztikus értékét a MÁV D.11 utasítás I. kötet 5.3. pont (9) bekezdés alapján 52 kn/m2-re vettük fel, α tényezőt nem alkalmaztunk az alárendelt forgalmú pálya miatt. A vágányterhelés tervezési értékét végül az Eurocode-7 által előírt 1,5-ös parciális tényező alkalmazásával 78 kn/m 2 -re vettük fel. A terhelés elhelyezése a geodéziai adatok alapján történt: A biztonság javára történő közelítés elvét figyelembe véve a támfal előtt 20 cm vastagságban vettük figyelembe a passzív földellenállást 50 %-os értékkel. 5. Elvégzett számítások A statikai és állékonysági számításaink során az alábbiakat vizsgáltuk részletesen: 1. Kiborulással és elcsúszással szembeni ellenállás (EQU határállapot) 2. Szerkezeti kapcsolatok megfelelősége /blokkok közötti kapcsolat, háló megfelelőség/ (STR határállapot) 3. Altalaj teherbírásának vizsgálata, talajtöréssel szembeni biztonság számítása (GEO teherbírási határállapot) 4. A teljes rézsű állékonysági biztonsága Számításainkat az Eurocode-7 előírásai alapján DA-2* tervezési módszer szerint végeztük el. A rézsűállékonysági vizsgálatot a szoftver DA-3 módszer szerint végezte. 6. Alkalmazott módszerek, szoftverek A számítások során a GEO5 analitikus geotechnikai szoftvert alkalmaztuk. A talaj határteherbírás-számítását az Eurocode-7 D mellékletében szereplő ajánlás alapján, drénezett állapotra, saját fejlesztésű Excel táblázat alapján végeztük el (lásd mellékletben). 3

27 7. Számítási eredmények 1. Kiborulással és elcsúszással szembeni biztonság A szerkezet kiborulással és elcsúszással szemben megfelel! A kihasználtság 86,6 %, illetve 43,8 %. 4

28 2. Szerkezeti kapcsolatok ellenőrzése A szerkezet a számítások alapján megfelel! LEGFELSŐ BLOKK FELETT TELJES FAL 5

29 3. Talajtöréssel szembeni ellenállás A talajra ható terhelés mértékadó állapotban 146,3 kn/m 2. A támfal alatti talaj tervezési határteherbírása 477 kn/m 2 (lásd melléklet). Az altalj talajtöréssel szemben megfelel! 6

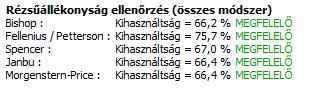

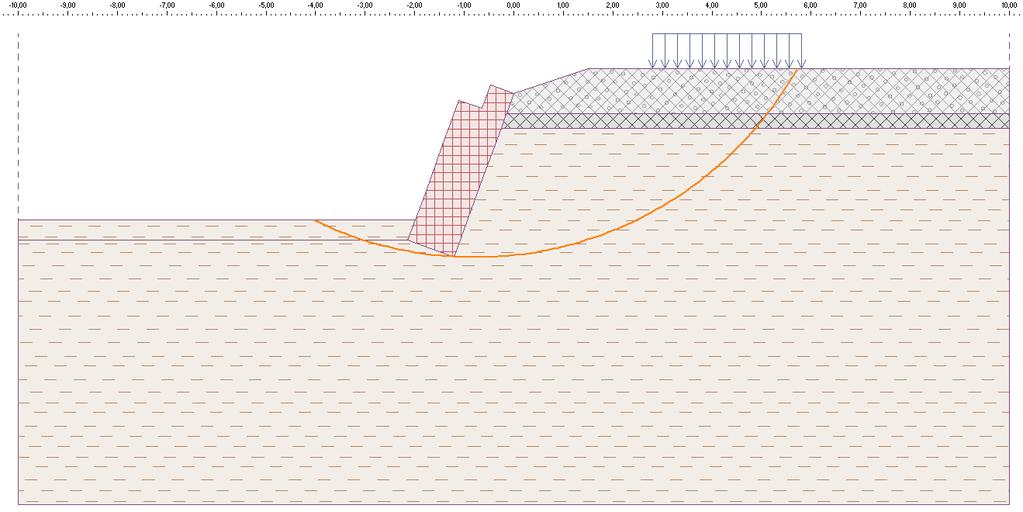

30 4. Rézsűállékonyság A rézsűállékonyság megfelel! Mértékadó csúszólap Eredmények 7

31 MELLÉKLET 8

32 SÍKALAPOZÁS ELLENŐRZÉSE EUROCODE-7 ALAPJÁN Drénezett állapot GEO határállapot - talajtörési ellenállás Projekt adatok Projekt megnevezése: Alaptest megnevezése: Dátum: Mecsekpölöske támfal Alapadatok Állandó terhelés (függőleges) karakterisztikus érték Gvk kn Állandó terhelés (vízszintes) karakterisztikus érték Ghk kn Esetleges terhelés (függőleges) karakterisztikus érték Qvk kn Esetleges terhelés (vízszintes) karakterisztikus érték Qhk kn Parciális tényező állandó terhek gg Parciális tényező esetleges terhek gq Függőleges erő külpontosság (szélességre értelmezve) ebq m Függőleges erő külpontosság (hosszra, szélességre értelmezve) elq m Vízszintes erő külpontosság (alapsíkra értelmezve) ebhq m Vízszintes erő külpontosság (hosszra, alapsíkra értelmezve) elhq m Alaptest adatai Alaptest szélessége B 1,00 m Alaptest hossza L 13,00 m Alaptest magassága h 1,00 m Alaptest anyagának térfogatsúlya gb 25,00 kn/m3 Alapsík vízszintessel bezárt szöge a 0,00 Talajvíz adatai Talajvíz magassága az alapsík felett hv 0,00 m Víz térfogatsúlya gv 10,00 kn/m3 Takarás adatai Takarási mélység t 0,40 m Takarás anyaga agyag Takarás anyagának térfogatsúlya gt 10,00 kn/m3 Alaptest alatti talaj Talaj megnevezése agyag Talaj hatékony térfogatsúlya g' 10,00 kn/m3 Talaj hatékony belső súrlódási szöge fk' 28,00 Talaj hatékony kohéziója ck' 20,00 kn/m2 Számítások 1. Alaptest súlya Ga 325,00 kn Alaptest feletti talaj súlya Gf 52,00 kn Alaptestre ható felhajtóerő Ff 0,00 kn 2. Alapra jutó igénybevétel karakterisztikus értéke Függőleges erő Vk 377,00 kn Vízszintes erő Hk 0,00 kn 3. Alapra jutó igénybevétel tervezési értéke Függőleges erő Vd 0,00 kn Vízszintes erő Hd 0,00 kn GEONKO Bt. Síkalapozás ellenőrzése MSZ EN szerint 1 / 2 oldal

33 4. Eredő helye az alapsíkon (szélesség) ebk 0,000 m Eredő helye az alapsíkon (hosszúság) elk 0,000 m 5. Alap dolgozó szélessége B' 1,00 m Alap dolgozó hosszúsága L' 13,00 m Alap dolgozó területe A' 13,00 m2 6. Teherbírási tényező Nq Nq 14,72 Teherbírási tényező Nc Nc 25,80 Teherbírási tényező Ng Ng 14,59 7. Alaki tényező sq sq 1,04 Alaki tényező sc sc 1,04 Alaki tényező sg sg 0,98 8. Alapferdeségi tényező bq bq 1,00 Alapferdeségi tényező bc bc 1,00 Alapferdeségi tényező bg bg 1,00 9. Ferdeségi tényező paramétere f f 0,00 Ferdeségi tényező paramétere mb mb 1,93 Ferdeségi tényező paramétere ml ml 1,07 m paraméter m 1,93 (=mb, ha H erő B-vel párhuzamos) (=ml, ha H erő L-lel párhuzamos) 10. Ferdeségi tényező iq iq 1,00 Ferdeségi tényező ic ic 1,00 Ferdeségi tényező ig ig 1, Hatékony takarási feszültség q' 4,00 kn/m2 12. Talpfeszültség karakterisztikus értéke pk 668,33 kn/m2 13. Parciális tényező talajtörési ellenállás gr 1, Talpfeszültség tervezési értéke pd 477,38 kn/m2 GEONKO Bt. Síkalapozás ellenőrzése MSZ EN szerint 2 / 2 oldal
