1 Ráth György Múzeum Felújítása BEJELENTÉSI ÉS KIVITELEZÉSI TERVDOKUMENTÁCIÓ MŰSZAKI LEÍRÁS Ráth György Múzeum VI. Budapest, Városligeti fasor 12. BUDAPEST december

2 Megbízó: Iparművészeti Múzeum cím: 1094 Budapest, Üllői út képviseli: Cselovszki Zoltán főigazgató Megbízott: ARKKITEHTI ÉPÍTÉSZ ÉS MÉRNÖKIRODA KFT. cím: 1173 Budapest, Fodormenta u. 21. web: készítette: Sipos Gergely ügyvezető okl. építészmérnök E épületszerkezeti műszaki szakértő SZES okl. épületszigetelő szakmérnök PT M Kovács Zsolt okl. gépészmérnök Zay Zoltán okl. villamosmérnök G VT Klein Barbara építészmérnök Góra Zoltán okl. építészmérnök Muráti Péter Dávid építészmérnök Lőrincz Dóra okl. építészmérnök Budapest, december 2

3 Tartalomjegyzék I. ÉPÍTÉSZETI MŰSZAKI LEÍRÁS Jelenlegi állapot Tervezett állapot Épületszerkezeti leírás... 6 II. FALKUTATÁS ÉS ÉPÜLETDIAGNOSZTIKA Megbízás tárgya Területismertetés A Szakértői Vélemény készítésének módszere Jelenlegi állapot A furatminta vétel A falak nedvességtartalma Az értékek rövid összefoglalása A falak vízoldható sótartalma Megállapítások és javaslatok a falak nedvességtartalmának csökkentésére Követelmények Javasolt műszaki javítási módszer Pince Injektálás Pincefalak szigetelésének kialakítása Padló Felületképzések Épület lábazat Utó felülvizsgálat III. ÉPÜLETGÉPÉSZETI MŰSZAKI LEÍRÁS Tervezői nyilatkozat Tervezési program A tervezés tárgya, általános ismertetés Érintett szakágak, a terv tartalma, tervezési határok Vízellátás Csatornázás Fűtés Héts Szellőzés Vonatkozó rendelkezések, szabványok jegyzéke A munka tartalmi követelményei Rendelkezések jegyzéke (ÁLTALÁNOS) Szabványok jegyzéke (ÁLTALÁNOS) Épületgépészeti rendszerek leírása Csatornázás Ellátó rendszerek, leírások Hálózat kialakítás

4 4.2. Fűtés hűtés Tervezési adatok Fűtési hűtési rendszer ismertetése Hálózat kialakítása Szellőzés Komfort ellátó rendszerek, leírások Hálózat kialakítás Épületben elvégezendő egyéb szakipari munkák Munka és tűzvédelmi fejezet IV. ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS Alapadatok: Általános előírások: Műszaki leírás: Villamos energia szükséglet, főbb fogyasztók: Az épület villamos felszereltsége: Épületgépészet: Szerelési mód: Érintésvédelem: Villám és túlfeszültség védelem: Munkavédelem: Környezetvédelem: Tűzvédelem: melléklet: Furatminta vételi helyek a külső falakból melléklet: Értékleltár 3. melléklet: Tervlapok F.00 FELMÉRT HELYSZÍNRAJZ M=1:500 F.01 PINCESZINTI ALAPRAJZ FELMÉRÉS BONTÁS M=1:100 F.02 FÖLDSZINTI ALAPRAJZ FELMÉRÉS BONTÁS M=1:100 F.03 EMELETI ALAPRAJZ FELMÉRÉS BONTÁS M=1:100 F.04 A A METSZET FELMÉRÉS BONTÁS M=1:100 F.05 B B METSZET FELMÉRÉS BONTÁS M=1:100 F.06 ÉSZAK KELETI HOMLOKZAT FELMÉRÉS BONTÁS M=1:100 F.07 ÉSZAK NYUGATI HOMLOKZAT FELMÉRÉS BONTÁS M=1:100 F.08 DÉL NYUGATI HOMLOKZAT FELMÉRÉS BONTÁS M=1:100 F.09 DÉL KELETI HOMLOKZAT FELMÉRÉS BONTÁS M=1:100 E.00 TERVEZETT HELYSZÍNRAJZ M=1:500 E.01 PINCESZINTI ALAPRAJZ TERVEZETT M=1:100 E.02 FÖLDSZINTI ALAPRAJZ TERVEZETT M=1:100 E.03 EMELETI ALAPRAJZ TERVEZETT M=1:100 E.04 A A METSZET TERVEZETT M=1:100 4

5 E.05 B B METSZET TERVEZETT M=1:100 E.06 ÉSZAK KELETI HOMLOKZAT TERVEZETT M=1:100 E.07 ÉSZAK NYUGATI HOMLOKZAT TERVEZETT M=1:100 E.08 DÉL NYUGATI HOMLOKZAT TERVEZETT M=1:100 E.09 DÉL KELETI HOMLOKZAT TERVEZETT M=1:100 E.10 GÉPÉSZETI AKNA M=1:100 ABLAK KONSZIGNÁCIÓ AJTÓ KONSZIGNÁCIÓ GFH 0 FŰTÉS HŰTÉS SZERELÉS HELYSZÍNRAJZ M=1:100 GFH 1 FŰTÉS HŰTÉS SZERELÉS PINCESZINTI ALAPRAJZ M=1:50 GFH 2 FŰTÉS HŰTÉS SZERELÉS FÖLDSZINTI ALAPRAJZ M=1:50 GFH 3 FŰTÉS HŰTÉS SZERELÉS EMELETI ALAPRAJZ M=1:50 GSZ 1 FŰTÉS HŰTÉS SZERELÉS FÖLDSZINTI ALAPRAJZ M=1:50 GVCS 1 VÍZELLÁTÁS CSATORNÁZÁS PINCESZINTI ALAPRAJZ M=1:50 GVCS 2 VÍZELLÁTÁS CSATORNÁZÁS FÖLDSZINTI ALAPRAJZ M=1:50 GVCS 3 VÍZELLÁTÁS CSATORNÁZÁS EMELETI ALAPRAJZ M=1:50 ELHA 1 ERŐSÁRAM PINCE ALAPRAJZ M=1:50 ELHA 2 Erősáram földszint alaprajz M=1:50 ELHA 3 Erősáram I. emelet alaprajz M=1:50 FE_ELO Erősáram FE főelosztó PE_ELO Erősáram PE pinceelosztó HÁFM 125 Elektromos mérőhely rendszerengedélyes rajza ELJM 1 Jelmagyarázat 4. melléklet: Költségbecslés 5

6 I. ÉPÍTÉSZETI MŰSZAKI LEÍRÁS 1. Jelenlegi állapot Az épület Budapest VI. kerületében, a Városligeti fasor 12. szám alatt álló villaépület nyári lakként épült ben, neoreneszánsz stílusban. Múzeummá 1906-ban alakították, ennek okán, valamint a későbbiekben is több felújításon, átalakításon esett át, amelyről részletes leírás található a Győr Attila művészettörténész által 2017 szeptemberében készített értékleltárban.(3. melléklet) A műemléki védettség alatt álló téglalap alaprajzú villa a keskeny és hosszú telken szabadonálló beépítéssel helyezkedik el az utcafronttól visszahúzva, előtte műemléki jelentőségű kerttel. Az épület jelenlegi állapotában pince + földszint + 1 emeletes, magastetős épület beépítetlen padlástérrel. A falazat anyaga tömör tégla, tetőszerkezete faszerkezetű, fémlemez fedéssel. A nyílászáró szerkezetek kapcsolt gerébtokos kialakításúak, belső oldali fa spaletta vagy redőny árnyékolással. A padlóburkolat a pincében és a vizes helyiségekben kerámia, a többi helyen ragasztott parketta. A falakon eredetileg faburkolat lehetett, de a jelenlegi állapot vegyes képet mutat: egyes részeken fa lambéria nyoma látszik, máshol gipszkarton előtétfalat kapott. Hőszigetelve nincs az épület, és építésekor feltételezhetően vízszigetelés sem készült. A pinceszinten a gépészeti és tárolóhelyiségeken kívül öltözők és mosdók, valamint huzamos emberi tartózkodásra szolgáló helyiségek (vetítőterem, restaurátor műhely) is megtalálhatók. A múzeum kiállítóterei a földszinten és az emeleten helyezkednek el. Ezen kívül az emeleten helyet kapott egy szolgálati lakás is, amit az egykori cselédlépcsőn keresztül lehet megközelíteni. 2. Tervezett állapot A tervezési feladat célja az épület teljes körű felújítása. A múzeum funkció továbbra is megmarad, de az emeleti szolgálati lakás megszüntetjük, helyén újabb kiállító terek kerülnek kialakításra. A közönségforgalmi mosdó elbontásra kerül, majd az utólagos talajnedvesség elleniszigetelés után magasabb komfortfokozattal lesz visszaépítve. Felújításra kerülnek a padló- és falburkolatok, valamint a külső és belső nyílászárók is. Javításra kerülnek a homlokzat sérült felületszakaszai, a kőszerkezetek meg lesznek tisztítva az algáktól és egyéb szennyeződésektől, és a homlokzat az övpárkányig bezárólag visszakapja az eredeti színezését. Megtisztításra és újra mázolásra kerülnek az ablakrácsok és korlátok vasszerkezetei is. A pincefalakban injektált vízzár, valamint a belső oldalon talajnedvesség elleni bevonatszigetelés készül az átnedvesedett szerkezetek okozta károk megszüntetésére és a használati terekben a megfelelő nedvesség- és páratartalom biztosítására. A klíma kültéri egység a zajterhelés minimalizálása érdekében gépészeti aknában kerül elhelyezésre, az épület észak-nyugati sarkánál lévő aszfaltburkolatú terület alatt. Az aknában szellőző rácsok biztosítják a friss levegő utánpótlást. A terv magában foglalja az elektromos és gépészeti rendszerek szükséges átalakítását és felújítását is. Bontás 3. Épületszerkezeti leírás Az emeleten található szolgálati lakás megszüntetésre kerül, a későbbi átalakítások során épített, értékleltár alapján nem védett acél zártszelvényekre szerelt fémlemez burkolatú válaszfal és galéria kerül elbontásra. A válaszfal bontása szükségessé teszi ezen a területen a padlóburkolat felbontását, és újra készítését. 6

7 A pincében a talajnedvesség elleni szigetelés kivitelezése miatt elbontásra kerülnek a meglévő padlóburkolatok. Az aljzatszerkezet nem lesz feltörve, azon megfelelő felületi javítások után elkészíthető a szükséges szigetelés. A szélfogó és a bejárati előtér a többi földszinti helyiséghez képest 1,70 méterrel alacsonyabban helyezkedik el. Ezen helyiségek alatt nem lehet belső oldalról, a pinceszintről végezni a falinjektálást, ezért a bejárat mellett mindkét oldalon 2 m szélességben és cm magasságban kibontásra kerül a lábazat, majd az injektálás elvégzése után visszajavítják a felületet. Aljzatkészítés A pincepadlóban a jelenlegi aljzat rossz minőségű és gyenge, az utólagos vízszigetelés fogadására nem alkalmas. Ezért a padlóburkolat bontása után tapadóhíd közbeiktatásával új aljzatbeton réteg kerül kialakításra. Az új aljzatnak legalább 5 cm vastagnak kell lennie, és a meglévő szerkezetekkel össze kell tüskézni, illetve csorbázni, hogy teljes értékűen együtt tudjanak dolgozni. Lépcsőszerkezetek A meglévő lépcsők szerkezetében nem történik változás, csak felületi javítások történnek. Új lépcsőszerkezet nem készül. A kültéri műkőburkolatú lépcső JOS szemcseszórásos eljárással kerül megtisztításra. A belső főlépcsőt borító szőnyeg a belsőépítészeti tervekben foglalt módon cserélve lesz. Az egykori cselédlépcső felületei javításra kerülnek. A használattól elkopott lépcsőfokokat stokkolják, vaskorlátokat megtisztítják és újra festik, a fa kapaszkodót csiszolással és falazúrral újítják fel. A pince padlóvonalának emelkedése miatt, a pincéből a magasföldszintre vezető lépcsőt újra kell fokolni, ezt követően új greslap burkolatot kap. Nyílászárók A pinceszinten a jelenlegi fa ajtók tokszerkezettel együtt kibontják. Helyükre új acéltokos, papírrácsbetétes nyílászárók kerülnek. A fürdőbe és a mosdókba speciális, vizes helyiségbe alkalmas felületkezeléssel ellátott ajtókat helyeznek. A földszinten 1 db új ajtó kerül beépítésre, amelynek pontos helyét és méretét csak az egy korábbi felújítás során befalazott ajtónyílás helyének feltárása után lehet meghatározni. A homlokzati nyílászárók nem kerülnek cserére, de fa felületeik csiszolással vagy lemaratással és újra mázolással fel lesznek újítva. Illetve pótlásra kerülnek az üvegezés mellől kihullott gitt tömítések. Az emeleten található 5 db ólomüveg betétes ablakszerkezetet restaurátori munkával újítják fel. Szigetelés A talajnedvesség elleni szigetelést és a falinjektálást alátámasztó falkutatási és diagnosztikai munkarészt, valamint a részletes technológiai javaslatot jelen dokumentáció II. fejezete tartalmazza. A kapilláris felszívódás ellen a pincefalakokban injektált vízzár készül. Az injektált vízzár magassága a külső falakon pince padlószintjéhez képest 1,90 m magasságban (-0,20 m a terv ±0,00 szintjéhez képest), a belső falakon a faltőben kerül kialakításra. A padlószerkezetben is készül talajnedvesség elleni szigetelés, ehhez a pincepadló kerámia burkolata felbontásra, az alatta elhelyezkedő aljzat pedig megerősítésre kerül. Az új aljzatfelületen 2 réteg negatív víznyomás felvételére alkalmas cementbázisú bevonatszigetelés készül. A szigetelésre ragasztással helyezik el az új greslap burkolatot. A padlóban elhelyezett szigetelést a falakra is felvezetésre kerül az injektálási zóna felső határáig. 7

8 A bejárat környezetében az előtér padlóvonalának síkja miatt az injektálást nem lehet belülről, a pincéből elvégezni, ezért az érintett szakaszon meg ki kell bontani a lábazatot és kívülről injektálni. Injektálás után a megbontott lábazat visszajavításra kerül. A vizes helyiségekben 2 réteg üzemi-használati víz elleni bevonatszigetelés is készül. Burkolás A pinceszinten teljes felületen fel lesz bontva, majd a szigetelés elkészítése után újra lesz fektetve a greslap padlóburkolat. A burkolat ragasztott kivitelben készül, és a vizes helyiségekben a padlón kívül 2,10 m magasságig a falra is csempeburkolat kerül. A pontos formai és színbeli kialakítást a belsőépítészeti tervek tartalmazzák. A földszinten az elhasználódott parketta ki lesz cserélve. Az aljzatszerkezet nem módosítva, a meglévő burkolat felszedése után a felületére először aljzatkiegyenlítő lesz felhordva, majd arra lesz ragasztva az új parketta burkolat. A mosdó helyiségben üzemi víz elleni szigetelést kell készíteni, ezért a pincei vizes helyiségekkel azonos módon ott is új greslap burkolat készül a falra és a padlóra. Az emeleten a szolgálati lakásban a földszinthez hasonlóan fel lesz szedve és a fal bontása és az aljzat kiegyenlítése után új parketta lesz fektetve. A szint többi helyiségében nem történik burkolatcsere, ott csak csiszolással és újra lakkozással lesz javítva a parketta. Felületképzés A földszinten és az emeleten a falak és a mennyezet a felületek újra glettelésével és festésével lesznek felújítva. A földszint belsőépítészeti terv szerinti helyiségeiben a falakra tapétaburkolat kerül, amit a megrendelő biztosít. A pincében falinjektálás vonaláig cementbázisú vízszigetelés készül, amire a vizes helyiségek kivételével mindenhol cementvakolat kerül. Az injektálás vonala felett az átnedvesedett falszerkezet kiszáradását elősegítő, WTA minősített falszárító és sótároló vakolat készül. A külső oldalon a lábazati zóna impregnálással lesz védve a csapadékvíz káros hatásai ellen.a homlokzati falak külső felületén a lábazat impregnálása előtt a vakolatot eltávolítják, majd az impregnálás elvégzése után az eredeti állapotnak megfelelően visszajavítják. A javított és érintetlenül hagyott homlokzati felületeket egyaránt az övpárkány magasságáig az eredeti festéssel megegyezően újra színezik. Beépített berendezési tárgyak A beépített berendezési tárgyak elbontásra kerülnek, a vizes helyiségekben a szaniterek cserélve lesznek. Az új berendezési elemeket a belsőépítészeti terv tartalmazza. Gépészeti akna A bejelentési eljárás keretében a Kormányhivatallal előzetesen egyeztettük és a Kormányhivatal által elfogadásra került a kültéri egység aknában való elhelyezése. Az akna szerkezete zsalukőből készül, mely vasalt alaplemezen áll. Az alaplemezben süllyesztett zsomp biztosítja az aknába kerülő esővíz összegyűjtését és eltávolítását szivattyú segítségével. Az akna vasbeton födémlemezében két nyílás készül a friss levegő utánpótlás biztosítására, a nyílásokban fix illetve nyitható rácsok kerülnek lehelyezésre a karbantartás. Az akna fali és padlója negatív víznyomás elleni bevonatszigetelést kap. 8

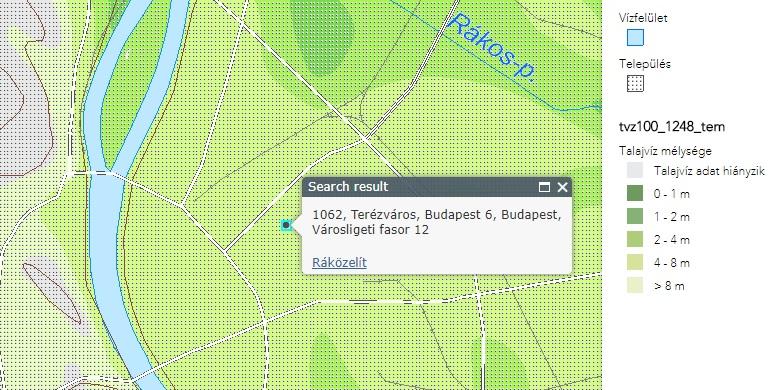

9 II. FALKUTATÁS ÉS ÉPÜLETDIAGNOSZTIKA 1. Megbízás tárgya Az Iparművészeti Múzeum megbízásából a Budapest VI. ker., Városligeti fasor 12. szám alatt található Ráth György Múzeum épületének pinceszinti nedvesedését és szigetelésének kialakítási lehetőségeit vizsgáltuk. Falnedvesedési szempontból fontos, hogy a pinceszinten az üzemeltető a gépészeti és tároló helyiségek mellett huzamos emberi tartózkodásra szolgáló helyiségeket (vetítőterem, restaurátori műhely) is szeretne berendezni. A Szakértői Véleményben szükséges vizsgálni a szerkezetek nedvességének állapotát, a nedvesség forrásának és szükség esetén a javítási technológia meghatározását. 2. Területismertetés Az épületben egy alkalommal tartottunk előzetes bejárást, amikor az épület üzemeltetőivel közösen megtekintettük a pince állapotát és feljegyzéseket tettünk az üzemeltető által tett észlelésekről, valamint a falazatok állapotváltozásáról. A pinceszinti helyiségek nagy részében a falszerkezet előtétfal vagy csempeburkolat miatt takart állapotban volt, így az átnedvesedés mértékét nem lehetett szemrevételezni. Egyedül a kazánházban volt lehetőség a szemrevételezésre, ott a falakon felázás jeleit tapasztaltuk. A pinceszint átlagosan cc 1,65 méterrel van a talajszint alatt. Az épület üzemeltetői talajvíz megjelenését még nem észlelték a pince padlóvonala felett. A Magyar Földtani és Geológiai Intézet nyilvános budapesti adatbázisa ( alapján a területen talajvíz megjelenésével 4-8 méter mélység között kell számolni, ami egybevág az üzemeltetői megfigyelésekkel, amely szerint a pinceszinten talajvíz megjelenésére még nem volt példa. Amennyiben a munkálatok során talajvíz megjelenését észlelik, feltétlenül szükséges értesíteni a tervezőt, aki helyszíni művezetés keretében javaslatot tesz az esetleges módosításokra. Magyarország mérnökgeológiai térképe részlet 0-8m (forrás: 9

10 2.1. A Szakértői Vélemény készítésének módszere A Szakértői Vélemény készítéséhez november 20.-án és 22-én helyszíni szemlét tartottunk. A helyszíni szemle alkalmával az épület falaiból furatmintákat vettünk és a meglévő állapotot fényképeken rögzítettük. A pinceszintről felmérési tervet a Megrendelő biztosított, valamint mi magunk is végeztünk ellenőrző méréseket. Az alaprajzon bejelölésre kerültek a mintavételi pontok. A Szakértői Vélemény készítéséhez A pincealaprajzon bejelölt mintavételi pontok. feldolgoztuk a helyszíni szemlén tapasztaltakat, tanulmányoztuk a Megbízó adatszolgáltatását, elvégeztettük a Boborné Harmath Ágnes okl. vegyésszel a furatminták laboratóriumi vizsgálatát, felhasználtuk a vonatkozó előírásokat, irányelveket és szakirodalmi adatokat. 10

11 3. Jelenlegi állapot 3.1. A furatminta vétel november 22.-én az épület falaiból 3 falszelvényből 20 furatmintát vettünk. A furatminta vételi helyeket a pincealaprajzon jelöltük be. A furatminta vétel a következő módon történt: A furatminta vételi helyek magasságát a mellékelt táblázat tartalmazza. A falfelületekről és a falazat belsejéből vett minták hűen tükrözik a falazat adott keresztmetszetében lévő nedvesség- és sótartalomviszonyait. A furatmintákat Hilti típusú ütvefúró készülékkel, 22 mm átmérőjű fúrószárral vettük. A furatpor mintákat a mintavétel után azonnal fóliazacskóba helyeztük, azonosító jelekkel láttuk el, szakszerűen lefagyasztott állapotban tároltuk, és lehetőség szerint elszállítottuk a Boborné Harmath Ágnes okl. vegyészmérnökhöz a nedvesség- és vízoldható sótartalmak meghatározása céljából. A furatminta vételi helyeken vörös színű tömör falazó tégla található. A vörös színű tömör falazó tégla telítési vízfelvétele a szakirodalomban ez az érték tömeg%. Telítési vízfelvételként a számításnál 23 tömeg% értéket vettünk figyelembe. A furatminták nedvességtelítettségi értékeit a nedvességtartalom értékekből kell a következő módon számolni: A mért nedvességtartalom értéket el kell osztani az adott falazati anyag telítési vízfelvétel értékével. Az értékeket az 1. táblázat tartalmazza. A furatminta vizsgálatokat az MI /1992 Átnedvesedett falak vizsgálata című Építésügyi Ágazati Irányelvek, valamint az ÉMISZ 340:1999 ugyancsak Átnedvesedett falak vizsgálata című szabvány módszerei szerint végeztük el. A kémiai vizsgálat során Radelkis conduktometer OK- 114, Radelkis ph meter OP-211/1 és DR LANGE Lasa 100 ionszelektìv fotomèter vizsgálóberendezéseket használtunk. Nedvesség tartalom meghatározásnál figyelembe vettük a MSZ :1981 szabvány, sóösszetétel esetén a MI :1982, telítési vízfelvétel meghatározásánál a MSZ :1979 előírásait. A furatminták átnedvesedési fokozatai: vizes, ha a minta telítettsége 80% feletti, erősen nedves, ha a minta telítettsége 40-80% közötti, nedves, ha a minta telítettsége 20-40% közötti és száraz, ha a minta telítettsége 20% alatti. A furatminták sószennyeződésének (s) fokozatai: erősen sószennyezett, ha a minta vízoldható sótartalma nagyobb, mint 1,5 tömeg%, sószennyezett, ha a minta vízoldható sótartalma 0,5-1,5 tömeg% közötti, kissé sószennyezett, ha a minta vízoldható sótartalma 0,1-0,5 tömeg% közötti, sómentes, ha a minta vízoldható sótartalma legfeljebb 0,1 tömeg%. 11

12 4. A falak nedvességtartalma A belső fal nedvesedésének megállapítása céljából, a teljes udvari falszelvényből furatmintákat vettünk, amelyek értékeit az 1. táblázat tartalmazza. Belső falak falszelvény pince: A furatminták 1. táblázat Vízoldható sótartalom (tömeg%) Jele Magassága * (m) Mélysége (m) Nedvességtelítettsége (%) Összes Cl SO 4 2 NO 3 A I/1 0,45 falsík 19 A I/2 0,45 0,30 28 A II/1 1,50 falsík <1 A II/2 1,50 0, 30 4 A III/1 2,10 falsík 4 A III/2 A v 2,10 0, B I/1 0,20 falsík 36 B I/2 0,20 0, ,08 <0,01 0,67 0,03 B II/1 1,50 falsík 10 B II/2 1,50 0,30 20 B III/1 2,10 falsík 3 B III/2 B v 2,10 0, C I/1 0,20 falsík 65 C I/2 0,20 0, ,64 0,11 0,19 0,05 C II/1 1,50 falsík 47 C II/2 1,50 0, ,11 C III/1 2,10 falsík 14 C III/2 2,10 0,30 3 Furatminta vétel időpontja november 22. A vörös színű tömör tégla telítési vízfelvétele: szakirodalom alapján: tömeg% a számításnál figyelembe véve: 23 tömeg% 12

13 4.1. Az értékek rövid összefoglalása A telítési vízfelvétel alapján számítható nedvességtelítettségek értékeiből megállapítható, hogy a C mintahelyen az alsó és középső szakaszon a falazat erősen nedves (60 tömeg% < t < 80 tömeg%), felette légszáraz (t<20 tömeg%). A B mintahelyen szintén az alsó és a középső szakaszon nedves (40 tömeg% < t < 60 tömeg%) állapotú a falszakasz, felette pedig légszáraz (t<20 tömeg%). Az A mintahelyen az A II/2 pontot kivéve minden minta légszáraz (t<20 tömeg%) állapotot mutatott. Egyedül az említett A II/2 minta nedvességtelítettsége haladja meg a 20 tömeg% értéket. A telítettségek eloszlásai egyértelműen oldal irányú vízbeszivárgásra utalnak, mivel a C III mintahelyet kivéve minden esetben a szelvények föld felőli zónájában mértünk nagyobb nedvességet. Függőleges értelemben vizsgálva a mélyebben fekvő mintahelyek magasabb telítettségi értéket mutatnak, valamint az is megfigyelhető, hogy azok a minták, amelyeket a külső terepszintnél magasabbról vettünk, gyakorlatilag szárazak, míg a terepszint alól vett minták lényegesen nedvesebb képet mutatnak A falak vízoldható sótartalma Az összes vízoldható sótartalom (s) szerint a C II/2 minta alig sószennyezett (s<0,5%) kategóriába tartozik. Kissé sószennyezett (s=0,5-1,0%) a C I/2 minta. Sószennyezett (s=1,0-1,5%) a B I/2 minta, erősen sószennyezett minta nincsen. A sóösszetételek hasonló jellegűek, az összes mennyiségtől függetlenül kiemelkedően nagy a szulfátsók részaránya, amelyeket jóval kevesebb nitrát- és kloridsó kísér. Az ilyen feldúsulások általában hosszabb időn át tartó, olyan talajnedvesség felszívódásból jönnek létre, amely még a talajban kis mennyiségű szennyvízzel keveredett. Friss szennyvízhatásra utaló ammónium- nitrit- és foszfátion nyomokban sem mutatható ki Megállapítások és javaslatok a falak nedvességtartalmának csökkentésére Az épület falainak nedvesedése A falakba az elmúlt években, évtizedekben jelentős mennyiségű víz került. A több száz m 3 nyi falazat nagy mennyiségű vizet tárol. Néhány példa a falakban tárolt víz mennyiségéről: a vörös színű tömör tégla nyitott pórustartalma, azaz vízzel telíthető térfogata kb tömeg%, így ha valamennyi pórusa tele van vízzel, azaz 100 %-os a nedvességtelítettsége, akkor 1 m 3 téglafalban liter víz van. Az épület bejárati oldalán lévő C I/1 furatminta 65 tömeg%-os nedvességtelítettsége például azt jelenti, hogy itt a pincepadló felett 45 cm magasan magasan az 1 m 3 nyi (azaz 1,00 m falszélesség esetén 1 m 2 nyi) falazatban 150 liter víz van. A falakba kapilláris vízfelszívás, illetve a talajszint alatt oldalról történő vízbeszivárgás útján kerülő nedvesség mindaddig szivárog felfelé, amíg egy csekély páradiffúziós ellenállású felületképzés lehetővé nem teszi, hogy a fal felületéről kilépjen és elpárologjon. 13

14 Az épület műkő lábazata és a pincefalon lévő csempeburkolatok jelentős páradiffúziós ellenállásukból adódóan bezárják a falakba az oda felszivárgó, beszivárgó nedvességet, ami így csak a lábazati zóna felett, a festet és vakolt homlokzati felületen tud távozni a szerkezetből. 5. Követelmények A belső terek nedvesség elleni védelmi fokozatát, a használati funkció határozza meg. Az egyes helyiségek rendeltetésétől függően különböző szárazsági követelményeket különböztetünk meg: Teljes szárazsági követelmény esetében a szerkezeteken nedvesség átszivárgása nem engedhető meg. Az állandó emberi tartózkodásra, vagy nedvességre érzékeny anyagok tárolására szolgáló helyiségek védelménél minden esetben a teljes szárazság, azaz a porszárazság az előírt követelmény. Ilyenkor a levegő relatív páratartalma nem lehet több 60 %-nál. Teljes szárazsági követelmény vízhatlan szigetelés alkalmazásával érhető el. Vízhatlannak nevezzük azt a szerkezetet, amelyen adott vastagság és nyomás mellett a szigetelésen víz egyáltalán nem hatol át. Viszonylagos szárazsági követelmény esetében megengedhető, hogy a szerkezeteken annyi nedvesség átszivárogjon, amennyi ezzel azonos idő alatt elpárolog a szerkezet belső oldalán. Viszonylagos szárazság engedhető meg kazánházakban, garázsokban, tüzelőanyag, valamint nedvességre nem érzékeny élelmiszerek (pl. zöldség, gyümölcs, bor) és iparcikkek tárolására szolgáló helyiségekben, valamint óvóhelyeken. Ebben az esetben elegendő vízzáró szigetelés alkalmazása, ami adott vastagság és nyomás mellett a víz átfolyását annyira megnehezítő szigetelés, hogy kevesebb víz szívódik át rajta, mint amennyi a túlsó szabad felületen ugyan annyi idő alatt elpárologni képes. Az épület használói a raktárak és gépészeti helyiségek mellett állandó emberi tartózkodásra alkalmas helyiségeket is terveznek a pinceszintre, ezért a pinceszinti falakon nem szivároghat át nedvesség a használati terekbe és a levegő relatív páratartalma nem haladhatja meg a 60%-ot. Tehát funkcionális szempontból teljes szárazsági követelményeknek kell megfelelni, vízhatlan szigetelés kialakítással. 6. Javasolt műszaki javítási módszer 6.1. Pince A szerkezetek átnedvesedett állapotát és a tervezett funkciókat figyelembe véve a követelményeknek a nedvesség útjának elzárásával, valamint a felgyűlt nedvesség elvezetésével javasolt megfelelni. A nedvesség útjának elzárása jelen helyzetben a falszerkezetekben injektált vízzár kialakításával, valamint annak zónája alatt negatív víznyomás felvételére alkalmas utólagos bevonatszigetelés készítésével lehet megoldani. A felgyűlt nedvesség elvezetése pedig a falak belső irányba történő kiszárítása és a belső térben keletkező nedves levegő mesterséges elvezetése jelenti. Ennek megfelelően a kialakítandó funkció elérése érdekében a javítást több elemből és több szakág közreműködésével kell megoldani Injektálás Kapilláris felszívódás ellen injektált vízzár kialakítása javasolt. Belső falak esetében az injektált vízzárat a faltőben, a külső falaknál - mivel az épület műemléki védettség alatt áll és ezért kívülről utólagosan nem szigetelhető a pincepadló síkja felett 1,90 m magasságban javasolt kialakítani. Az injektálást belső oldalról, a pincéből kell elvégezni, kivéve a bejárat környezetét, ahol a belső padlósík magassága miatt belülről nem lehet elvégezni az injektálást. Ezért az érintett szakaszon, a bejárat mindkét oldalán 2 m szélességben és cm magasságban ki kell bontani a lábazatot, elvégezni az injektálást, majd utána vissza kell javítani a lábazati felületet. 14

15 A mérési eredmények alapján a kapilláris szűkítő, a falazatot szilárdító erősen hidrofób falinjektáló anyag felhasználást javasoljuk (pl. Remmers Kiesol), esetlegesen erősen üreges falazat esetén (könnyen elfolyó folyadék) szilán bázisú krém (pl. Remmers Kiesol C) helyettesítéssel. Az injektálás folyamata nagyon pontos technológiai és kivitelezési fegyelmet igényel. A falazatok felületéről a nedves és sérült vakolatokat el kell távolítani, legalább 80 cm-rel a nedvesedés felső peremétől felfelé. A falazat felületét le kell tisztítani (pl. homokszórással vagy kisebb roncsolást, szennyezést végző ROTEC rendszerrel) a falazat fugákat kb. 2 cm mélyen ki kell kaparni előző fejezetben tárgyaltak szerint. Az alapfelület kovásítását alapozóval (Kiesol és víz keveréke) és iszapoló habarccsal (Sulfatexspachtel-schnell) elvégezzük az injektálási zóna magasságában. A nyílt fugákat és hibahelyeket kijavítjuk és lezárjuk tömítő habarccsal. A furatok távolsága maximum 12 cm legyen, a furat vége a fal külső vége előtt 5 cm-re végződjön. A belső falaknál a furatolást mindkét oldalról el kell végezni. Az injektálás kis nyomással történik. A mm-es furatokat kb os dőlés szögben fúrjuk a falazatba. A furat dőlésének nagysága mindig akkora legyen, hogy az legalább két vízszintes falazó fúgát átmetsszen. A furatok feltöltése előtt, a furás közben keletkezett port, el kell távolítani, majd meg lehet kezdeni az alacsony nyomású injektálást. Egy egy packernél 15 perc múlva meg kell ismételni az injektálást a biztonságos feltöltés érdekében. A furatokat végül furat szuszpenzióval kell feltölteni Pincefalak szigetelésének kialakítása Az injektált vízzártól lefelé a pincefalak belső oldalán meg kell oldani a talajnedvesség elleni utólagos szigetelést, amire páraátersztő képességű, cementbázisú, 2 komponensű, flexibilis szigetelő anyag alkalmazását javasoljuk (pl. Remmers Multibaudicht 2K). A szigetelést az injektált zóna felső élétől kell kialakítani. A szigetelés kialakítása előtt minden fal- és alapfelületnek szilárdnak, teherbírónak kell lennie, olaj, régi bevonatmaradék, egyéb réteg, kivirágzás és szennyeződés nem lehet rajta. A fogadófelületnek terhelhetőnek, simának, nyitott pórusúnak és a felszínén összefüggően zártnak kell lennie. A szokványos alapfelület P II és P III téglafalnál. A vízszigeteléskor ügyelni kell, hogy egybefüggő és folyamatos legyen a bevonat. A sarkoknál, ill. a padló és a fal csatlakozásánál az cementhabarcsból készült, legalább 4 cm sugarú homorú hajlatba kell beledolgozni. A rendszer (pl. Remmemes Kiesol) 1:1 vízzel hígított alapozóját a mattnedves alapfelületre teljes fedésben felpermetezzük, anélkül, hogy lefolyjon. Rövid várakozási idő után (kb. 15 perc) következhet a következő munkafázis. Kiegyenlítés: Bemélyedésnél pl kőkitörésnél, a kikapart lágy fugánál, hibahelynél, kavicsfészeknél vagy egyéb felületi egyenetlenségnél a tapadóhíd (pl: Remmers Sulfatexschlämme) felkenése után, friss a frissben a szigetelőhabarccsal (pl: Remmers Dichtspachtel,) esetenként több cm-ben is, kiegyenlítjük a felületet. A kiegyenlítés elsimítását azonnal glettvassal, simítóval lehet elvégezni, hogy egy zárt felület jöjjön létre. Az elkészített alapfelületre 2 rétegben kell felhordani az alkalmazástechnikai előírásoknak megfelelően összekevert 2 komponensű szigetelő habarcsot. A habarcsszigetelés megkötése után a felület vakolható, a vakolat száradása után a tervezett helyeken megkezdhető a csempeburkolat kivitelezése Padló A pince padlóit jelenlegi állapotban nem javasoljuk megtartani, a nagy értékű állagnövelő beruházással a jelenlegi állapot nem kompatibilis. Indokolt a padlószerkezet talajnedvesség elleni utólagos szigetelése. Az utólagos vízszigetelés elkészítéséhez fel kell bontani a meglévő kerámia padlóburkolatot. A meglévő aljzat gyenge, rossz minőségű, ezért új, legalább 5 cm vastag aljzatbeton készítése szükséges. A meglévő és az új aljzat közé tapadóhidat kell készíteni, valamit az új aljzatot tüskézéssel, illetve csorbázással a meglévő szerkezetekkel teljes értékűen együttdolgozóvá kell tenni. A negatív víznyomás felvételére alkalmas utólagos vízszigetelés a pincefalak szigetelésénél leírtakkal azonos módon készül. A szigetelés megkötése után elhelyezhető az új, ragasztott greslap burkolat. 15

16 Felületképzések A falakban a kialakult nedvességi állapot egyik okozója a falakon lévő magas páradiffúziós réteg. A falak kiszárításának alkalmas módja a falfelületek teljes megtisztítása, a nedvesség útjának szabaddá tétele. Ehhez az injektált vízzár zónája felett a pincefalakról le kell verni a meglévő vakolatot és csempeburkolatot, a falazati fúgákat ki kell kaparni a tégla felülettől számított 2 cm mélységben. A fúga kikaparásával megnő a párolgó falfelület, ezzel elősegítve a gyorsabb kiszáradást. Az érvényben lévő alkalmazástechnológiai és WTA előírások alapján a falnedvesség mért értéke mellett a speciálisan falszárításra kifejlesztett vakolatok alkalmazására 40 tömeg%-os nedvességtartalom és 0,5 tömeg%- os vízoldható sótartalom alatt van lehetőség. Az injektált vízzár tervezett vonala felett a falazat nedvesség- és sótartalma a III jelű minták alapján a megengedett határérték alatt van, ezért ezeken a falfelületeken alkalmazható légpórusos vakolat, melynek kialakítása az alábbiak szerint történik: A már megtisztított és előkészített felületekre WTA rendszer minősített előfröcskölő vakolatot kell felhordani. A mattnedves vakolandó felület előkezelése után az összekevert tapadást javító habarcsot foltokban 50% be kell fröcskölni. A rá következő réteg felhordása előtt az előfröcskölő vakolatnak 2 napig szilárdulnia kell, ezután hordható fel az alkáliszegény WTA minősített felújító sótároló vakolat. A felújító alapvakolat egy rétegben felhordható 4 cm vastagságig, kiegyenlített felület esetén max 1,5-2 cm vastagságban kell felhordani. Az alapvakolat elkészülte után kombinált szálerősítésű, szulfátálló WTA felújító hidrofób vakolatot kell felvinni a rétegrendbe. A frissen felhordott felújító vakolatot azonnal léccel durván lehúzzuk. A felület bemattulása után óvatos felületkezelést végzünk egy nedves szivacsos simítóval, további szilárdulás után ugyanezzel a szivacsos simítóval elkészítjük a felületet. Nagyon sima felületet lehet elérni, ha megfelelő szilárdulás után egy rácsos simítóval a felületet kezeljük, majd rendszerbe illeszkedő finomvakolattal a felületet bevonjuk. Lehetséges rendszer Vorspritzmörtel alapozó, Grundputz alapvakolat, Sanierputz Altweiss fedővakolat és Feinputz simítóvakolat. A befejező festésnek magas páraáteresztő képességűnek kell lennie Épület lábazat A műemléki védettség miatt kívülről nem lehet utólagosan szigetelni az épületet, de állagmegóvási célból szükséges a lábazati zóna hidrofób impregnáló kezelése alkilalkoxiszilán adalékokat tartalmazó impregnáló szer felhasználásával (pl. Remmers Funcosil SNL). Az impregnálást az épület lábazatán mindenhol a csatlakozó terepszint felett 30 cm magasságig kell elkészíteni. Az aljzatnak kifogástalan állapotban kell lennie. Biztosítani kell, hogy a víz és a benne oldott káros sók ne juthassanak a vízzáró réteg mögé, mert az fagykárokat, lepattogzást okozhat. Impregnálószerek felhordása előtt közvetlenül, de a tisztítás (pl. homokszórás vagy kisebb roncsolást, szennyezést végző ROTEC technológia) után az aljzatot baktericid, fungicid, algicid hatású folyékony halmazállapotú tartós védelmet adó szerrel (pl. Remmers BFA) 2 lépcsőben kezelni kell. Ezzel a munkamenettel megnyitjuk a kapillárisokat és pórusokat az impregnálóanyag felvételére. Tisztításnál ügyelni kell arra, hogy az építőanyag a lehető legkevésbé károsodjon. A felület megtisztítása után kezdődhet az impregnálási folyamat. Az impregnáló anyagot nyomás nélküli árasztásos technológiával kell a felületre felhordani. A szórófejet a homlokzat előtt végig kell vezetni és hagyni kell a szert cm hosszú filmrétegként lefutni. A szórófejet úgy kell beállítani, hogy a szer ne ködösödjön fújás közben. A műveletet beszívódás után többször meg kell ismételni. Az érzékenyebb területekre az impregnáló anyag ecsettel is felvihető, ebben az esetben különös figyelmet kell fordítani a megfelelő mennyiségű anyagfelhasználásra. A frissen kezelt felületet legalább 5 órán át védeni kell csapóesőtől és az erős napsugárzástól. 16

17 7. Utó-felülvizsgálat A szerkezetek nedvességének változását nyomon kell követni, a megfelelő száradás szabályozásának és ellenőrzésének céljából. A felületek megtisztítása és gépi szellőzés kiépítése után következő 6 hónap múltán javasoljuk újabb ellenőrző nedvességmérések elvégzését, célszerűen a jelenlegi mintavételi pontok közeléből. Az eredmények összevetése szükséges. Budapest, december 17

18 III. ÉPÜLETGÉPÉSZETI MŰSZAKI LEÍRÁS 1. Tervezői nyilatkozat Felelős épületgépész tervező: Jogosultság száma: Kovács Zsolt G Építtető: Munka megnevezés: Iparművészeti Múzeum Ráth György Villa. Cím: Budapest, Városliget Fasor 12. Hrsz.: Felelős épületgépész tervezőként nyilatkozom, hogy a tárgyi épület épületgépészeti tervei, melyet a fent nevezett építtető megbízásából elkészítettem, a következő feltételeknek megfelel: A tervezett műszaki megoldás megfelel a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak, így különösen a környezetvédelmi előírásoknak, a statikai, az életvédelmi és az égéstermékelvezetőkre vonatkozó követelményeknek. A jogszabályokban meghatározottaktól eltérés nem vált szükségessé A vonatkozó nemzeti szabványoktól eltérő műszaki megoldás alkalmazására nem került sor. A szükséges közmű kontingensek nagyságát, biztosíthatóságát és annak feltételeit egyeztettem a közmű szolgáltatókkal Az építési tevékenységgel érintett építmény nem tartalmaz azbesztet A tervezett épület megfelel az energetikai követelményeknek, az ezt igazoló energetikai számítást a külön jogszabályi előírások szerint elkészítettem. A tervezői jogosultságomat a névjegyzéki besorolási (nyilvántartási) számom feltüntetését is tartalmazó névjegyzéki bejegyzést megállapító vagy annak megújítását (érvényességét) bizonyító döntés egy másolati példányával igazolom. Budapest, december Kovács Zsolt okl. gépészmérnök épületgépészet felelős tervező G

19 2.1. A tervezés tárgya, általános ismertetés 2. Tervezési program Beruházó (építtető) a címlap szerinti helyen / címen múzeum felújítását tervezi. Jelen dokumentáció tárgya az épület gépészeti megoldásainak ismertetése a tervezési területeken. Jelen tervdokumentáció csak az épület belső gépészeti megoldásait és telken belüli közműcsatlakozásait tárgyalja Érintett szakágak, a terv tartalma, tervezési határok Vízellátás Tervezéssel nem érintett terület Csatornázás A klíma beltéri egységek kondenzvíz elvezetésével az épület csatorna hálózatához csatalkozunk. Tervezési határ a csatlakozási pont Fűtés-Héts A felső szinteken csak radiátor szelepek kerülnek beépítésre, légtelenítő vezetékek szűnnek meg. Az épület pince szintjén új radiátoros fűtési rendszer kerül kialakításra. Az épület termeinek hűtése VRF beltérikkel történik Szellőzés A pinceszinten vizesblokki elszívást létesítünk A munka tartalmi követelményei 3. Vonatkozó rendelkezések, szabványok jegyzéke Az épületgépészeti rendszerek méretezése a jelen műszaki leírásban szereplő adatok alapján történt. A későbbiekben esetlegesen felmerülő változtatások, tervadaptálások esetén az itt rögzített tervezési alapadatokat kell figyelembe venni. Az összes elemnek, berendezésnek, rendszernek meg kell felelnie az alábbiaknak: a magyar és területi előírások, rendelkezések követelményeinek, az alábbi jegyzék szerint az érintett MSZ szabványok követelményeinek, az alábbi jegyzék szerint a munkával kapcsolatos hatósági előírásoknak kapcsolódó Műszaki követelmények című dokumentációnak kapcsolódó költségvetés kiírásban foglaltaknak a szerződéses dokumentumoknak a szakma általános szabályainak és a Magyar Mérnöki Kamara előírásainak 3.2. Rendelkezések jegyzéke (ÁLTALÁNOS) Településrendezés és építésügyi és szerzői jogi szabályozások évi LXXVIII törvény az épített környezet alakításáról és védelméről 253/1997. (XII. 20.) Korm. rendelet az országos településrendezési és építési követelményekről 19

20 (182/2008. (VII. 14.) Korm. Rendelet által módosítva) 17/2008. (VIII.30.) NFGM rendelet az építésügyi hatósági eljárásokról, valamint a telekalakítási és az építészetiműszaki dokumentációk tartalmáról szóló 37/2007. (XII. 13.) ÖTM rendelet módosításáról 10/2011. (III. 28.) BM rendelet a tűzvédelmi szabályzat készítéséről szóló 30/1996. (XII. 6.) BM rendelet és az építésügyi hatósági eljárásokról, valamint a telekalakítási és az építészeti-műszaki dokumentációk tartalmáról szóló 37/2007. (XII. 13.) ÖTM rendelet módosításáról 104/2006. (IV. 28.) Korm. rendelet Településtervezési és az építészeti-műszaki tervezési, valamint az építésügyi műszaki szakértői jogosultság szabályairól 312/2012. (XI. 8.) Korm. rendelet az építésügyi és építésfelügyeleti hatósági eljárásokról és ellenőrzésekről, valamint az építésügyi hatósági szolgáltatásról évi LXXVI törvény a szerzői jogról 21/2010. (V.14.) NFGM rendelet az egyes ipari és kereskedelmi tevékenységek gyakorlásához szükséges képesítésekről Környezetvédelem évi LIII törvény a környezet védelmének általános szabályairól 4/2004. (IV. 7.) KvVM-ESZCSM-FVM együttes rendelet a légszennyezettségi határértékekről, a helyhez kötött légszennyező pontforrások kibocsátási határértékeiről szóló 14/2001. (V. 9.) KöM EüM FVM együttes rendelet módosításáról 4/2011. (I. 14.) VM rendelet a levegőterheltségi szint határértékeiről és a helyhez kötött légszennyező pontforrások kibocsátási határértékeiről a levegőterheltségi szint és a helyhez kötött légszennyező források kibocsátásának vizsgálatával, ellenőrzésével, értékelésével kapcsolatos szabályokról 284/2007. (X. 29.) Korm. rendelet a környezeti zaj és rezgés elleni védelem egyes szabályairól 27/2008. (XII. 3.) KvVM-EüM együttes rendelet a környezeti zaj- és rezgésterhelési határértékek megállapításáról 306/2010. (XII. 23.) Korm. rendelet a levegő védelméről Tűzvédelem évi XXXI törvény a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról 54/2014. (XII. 05.) BM Rendelet Az Országos Tűzvédelmi Szabályzatról Munkavédelem évi XCIII törvény a munkavédelemről 5/1993. (XII. 26.) MüM rendelet a munkavédelemről szóló évi XCIII. törvény egyes rendelkezéseinek végrehajtásáról 2/2007. (II. 9.) SZMM rendelet a munkavédelemről szóló évi XCIII. törvény egyes rendelkezéseinek végrehajtásáról szóló 5/1993. (XII. 26.) MüM rendelet módosításáról 3/2002. (II. 8.) SzCsM-EüM együttes rendelet 4/2002. (II. 20.) SZCSM EüM együttes rendelet a munkahelyek munkavédelmi követelményeinek minimális szintjéről építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről 14/2004. (IV. 19.) FMM rendelet a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek 20

21 minimális szintjéről Energetika 7/2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról 176/2008. (VI. 30.) Korm. rendelet az épületek energetikai jellemzőinek tanúsításáról 40/2012. (VIII. 13.) BM rendelet az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet módosításáról Gázellátás és nyomástartó edények 9/2001. (IV. 5.) GM rendelet a nyomástartó berendezések és rendszerek biztonsági követelményeiről és megfelelőség tanúsításáról 8/1981. (XII. 27.) IpM rendelet a Kommunális- és Lakóépületek Érintésvédelmi Szabályzatáról évi XL törvény a földgázellátásról 80/2005. (X. 11.) GKM rendelet a gázelosztó vezetékek biztonsági követelményeiről és a Gázelosztó Vezetékek Biztonsági Szabályzata közzétételéről 11/2013. (III. 21.) NGM rendelet A gáz csatlakozóvezetékekre, a felhasználói berendezésekre, a telephelyi vezetékekre vonatkozó műszaki biztonsági előírásokról és az ezekkel összefüggő hatósági feladatokról (GMBSZ utódja) 28/2006. (V. 15.) GKM rendelet Kivitelezés 14/1998. (XI. 27.) GM rendelet a Gázpalack Biztonsági Szabályzatról 143/2004. (XII. 22.) GKM rendelet a Hegesztési Biztonsági Szabályzat kiadásáról 191/2009. (IX. 15.) Korm. rendelet az építőipari kivitelezési tevékenységről 182/2010. (V. 14.) Korm. rendelet egyes építőipari kivitelezési tevékenységgel összefüggő kormányrendeletek módosításáról Helyi technológiai utasítások (1. kiadás) Műszaki vezérigazgatóhelyettesi utasítás A FŐTÁV Zrt. Tulajdonába, illetőleg kezelésébe kerülő hőközpontok létesítésének műszaki előírásairól Szabványok jegyzéke (ÁLTALÁNOS) Vízellátás-Csatornázás MSZ :1991 MSZ 15286:1999 MSZ 14122:1969 MSZ :1990 MSZ EN ,-2,-3,-4,.5:2001 MSZ EN 12109:1999 MSZ EN-671-1:2013 Épületek vízellátása Ivóvízellátás. Csővezetékek tisztítása és fertőtlenítése Biztonságtechnikai felszerelés használati melegvíztermelő berendezésekhez Tűzvédelmi vízvezetékhálózat. Műszaki követelmények. Ellenőrzés. Gravitációs vízelvezető rendszerek épületen belül. Épületeken belüli vákuumos vízelvezető rendszerek Beépített tűzoltó berendezések. Tömlőberendezések. 1. rész: Tömlődob alaktartó tömlővel 21

22 MSZ EN-671-2:2013 MSZ EN-671-3:2009 MSZ EN 1717:2001 MSZ 1717:1986 MSZ EN 12845:2004+A2:2009 Beépített tűzoltó berendezések. Tömlőberendezések. 2. rész: Falitűzcsap szekrények lapostömlővel Beépített tűzoltó berendezések. Tömlőberendezések. 3. rész: Alaktartó tömlős tömlődob és lapostömlős falitűzcsap-szekrény karbantartása Ivóvíz szennyezés elleni védelme vízellátó rendszerekben és a visszaáramlás miatti szennyeződést megakadályozó szerkezetek általános követelményei Egyfogantyús, kerámiabetétes keverő csaptelepek Beépített tűzoltó berendezések. Automata sprinklerberendezések. Tervezés, kivitelezés és karbantartás Fűtés-Hűtés MSZE 24140:2012 MSZ EN 13187:1999 MSZ EN 12831:2003 MI :1983 MSZ EN 378-1,-2,-3, -4:2008+A1:2013 MSZ EN 764-1,-2,-3,-4,-5,-6,-7:2002 MSZ EN 12828:2013 MSZ EN :2000 MSZ EN :2001 MSZ EN :2003 MSZ EN :2006 MSZ EN :2006 MSZ EN 1443:2003 MSZ-845:2012 MSZ EN :2002+A2:2008 Épületek és épülethatároló szerkezetek hőtechnikai számításai Épületek hővédelme. Épülethatároló szerkezetek hőszigetelési rendellenességeinek minőségi kimutatása. Infravörös módszer (ISO 6781:1983, módosítva) Épületek fűtési rendszerei. Hőszükséglet-számítási módszer Épületek gőz- és melegvíz fűtőberendezései. Irányelvek a vízkövesedés és a korrózió elleni védelemre Hűtőrendszerek és hőszivattyúk. Biztonsági és környezetvédelmi követelmények Nyomástartó berendezések. Épületek fűtési rendszerei. Vízfűtéses rendszerek tervezése Fűtési rendszerek szabályozása. 1. rész: Külsőhőmérséklet-szabályozású felszerelés meleg vizes fűtési rendszerekhez Fűtési rendszerek szabályozása. 2. rész: Meleg vizes fűtési rendszerek optimumszabályozói Fűtési rendszerek szabályozása. 3. rész: Külső hőmérsékletről vezérelt szabályozóberendezés villamos fűtési rendszerekhez Fűtési rendszerek szabályozása. 4. rész: Villamos rendszerek optimális indítási-leállítási (start-stop) vezérlőkészüléke Fűtési rendszerek szabályozása. 5. rész: Fűtési rendszerek indítási-leállítási (start-stop) ütemezőkészülékei Égéstermék elvezető berendezések. Általános követelmények Égéstermék-elvezető berendezések tervezése, kivitelezése és ellenőrzése Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. 1. rész: Egy tüzelőberendezést kiszolgáló égéstermék-elvezető berendezések MSZ EN :2003+A1:2009 Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. 2. rész: Égéstermék-elvezető berendezések több tüzelőberendezéshez MSZ EN :2006 Égéstermék-elvezető berendezések. Hő- és áramlástechnikai méretezési eljárás. 3. rész: Egy tüzelőberendezéshez kapcsolódó égéstermék-elvezető berendezések diagramjainak és táblázatainak kidolgozási módszerei Gázellátás GMBSZ MSZ ,-2,-3:1983 A gáz csatlakozó vezetékek és fogyasztói berendezések létesítési és üzemeltetési műszaki-biztonsági szabályzata Körzeti gázellátó rendszerek. 22

23 1. rész: Fogalommeghatározások, csoportosítás, általános követelmények 2. rész: Fogyasztói és csatlakozóvezetékek 3. rész: Elosztóvezetékek védőtávolságai MSZ EN ,-2,-3,-4:2002 Gázellátó rendszerek. Legfeljebb 16 bar üzemi nyomású csővezetékek. 1. rész: Általános műszaki előírások 2. rész: A polietilénre vonatkozó különleges műszaki előírások (MOP legfeljebb 10 bar-ig) 3. rész: Az acélra vonatkozó különleges műszaki előírások 4. rész: A javításra vonatkozó különleges műszaki előírások MSZ EN 1594:2009 MSZ EN 12732:2002 MSZ ,-2,-3:1982 Gázellátó rendszerek. 16 bar-nál nagyobb üzemi nyomású csővezetékek. Műszaki követelmények Gázellátó rendszerek. Acélcsövek hegesztése. Műszaki követelmények Ipari gázellátó rendszerek. 1. Általános követelmények 2. Gázvezetékek és szerelvények követelményei és vizsgálata 3. Biztonsági és szabályozóberendezések követelményei MSZ EN 12327:2002 MSZ EN 751-1,-2,-3:1999 Gázellátó rendszerek. Nyomáspróba, üzembe helyezés és üzemen kívül helyezés. Műszaki követelmények Az 1., 2. és 3. gázcsalád gázaival és forró vízzel érintkező fémes menetes kötések tömítőanyagai. 1. rész: Anaerob tömítőanyagok 2. rész: Nem keményedő tömítőanyagok 3. rész: Szinterezetlen PTFE-szalagok Szellőzés MI :1984 MSZ CR 1752:2000 MSZ :1990 MSZ EN 1505:2000 MSZ EN 12236:2002 MSZ EN 12237:2003 MSZ EN 1507:2006 MSZ EN 12097:2006 Légtechnikai berendezések. Tervezési irányelvek Épületek szellőztetése. Épületek belső környezetének tervezési alapjai Építő- és szerelőipari csővezetékek, szerelvények. Légtechnikai vezetékek és berendezések Épületek szellőztetése. Fémlemezes, téglalap keresztmetszetű légvezetékek és légvezeték-szerelvények. Méretek Épületek szellőztetése. Légvezetékek tartószerkezetei. Szilárdsági követelmények Épületek szellőztetése. Légvezetékek. Kör keresztmetszetű fémvezetékek szilárdsága és tömörsége Épületek szellőztetése. Fémlemezes, négyszögletes keresztmetszetű légvezetékek. Tartóssági és szivárgási követelmények Épületek szellőztetése. Légcsatornák. A légcsatorna részegységeinek követelményei a légcsatornarendszer karbantarthatóságának könnyítésére. Általános szabványok MSZ :1990 MSZ :1988 MSZ 2873:1986 Építő- és szerelőipari épületszerkezetek. Épületgépészeti hőszigetelések Forróvíz hőhordozójú távhőrendszerek biztonságtechnikai követelményei Csővezetékek névleges, üzemi és próbanyomása 23

24 MSZ 6292:2009 MSZ 2364 MSZ 261-1,-2,-3:1984 Gázpalackok szállítása, tárolása és kezelése Épületek villamos berendezéseinek létesítése Csőtartó szerkezetek. 1. Általános előírás, 2. Kengyelek, 3. U alátámasztás -4:1985-5:1986-6,-7,-8: Csőbilincs egy és két füllel 5. Kettős csőbilincs 6. Függesztő csőbilincs, 7. Csőbilincs kétszáras felfüggesztéshez, 8. Függesztő gerenda Munkavédelmi szabványok MSZ :1998 MSZ :1984 MSZ :1982 MSZ :1983 MSZ 21875:1979 MSZ :1990 A környezeti zaj vizsgálata és értékelése Immissziós zajjellemzők vizsgálata. Munkahelyen fellépő megítélési és legnagyobb A-hangnyomásszintek meghatározása. Immissziós zajhatárértékek. Lakó- és középületek helyiségeiben megengedett egyenértékű A-hangnyomásszintek Immissziós zajhatárértékek. Munkahelyen megengedett egyenértékű és legnagyobb A-hangnyomásszintek Munkahelyek fűtésének és szellőztetésének munkavédelmi követelményei Munkahelyek fűtésének és szellőztetésének munkavédelmi követelményei. A szennyező anyagok eltávolítása a munkahelyi légtérből Acél csővezetékek MSZ 186-1,-2:1982 Hosszvarratos hegesztett acélcsövek. 1. Kereskedelmi minőségű csövek 2. Szavatolt minőségű csövek MSZ 120-3:1982 MSZ 29:1986 MSZ :1988 MSZ EN 10220:2003 MSZ EN :2005 MSZ EN ,-2:2009 Csőmenetvágásra alkalmas méretű acélcsövek. Általános rendeltetésű, ötvözetlen, varrat nélküli acélcső Vezetékcsövek választéka és alkalmazása. Varrat nélküli acélcsövek (S235JRH) Varrat nélküli és hegesztett acélcsövek. Méretek és hosszegységenkénti tömegek Korrózióálló acélok. 1. rész: A korrózióálló acélok jegyzéke Acélcsövek éghető cseppfolyós anyagok csővezetékeihez. Műszaki szállítási feltételek. 1. rész: A-osztályú csövek 2. rész: B-osztályú csövek MSZ EN 10255:2004+ A1:2007 MSZ EN :2005 Hegesztésre és menetvágásra alkalmas ötvözetlen acélcsövek. Műszaki szállítási feltételek Varrat nélküli acélcsövek nyomástartó berendezésekhez. Műszaki szállítási feltételek. 1. rész: Szobahőmérsékleten szavatolt tulajdonságú, ötvözetlen acélcsövek 2. rész: Növelt hőmérsékleten szavatolt tulajdonságú ötvözetlen és ötvözött acélcsövek MSZ EN :2002+A2: rész: Ötvözött, finomszemcsés acélcsövek 4. rész: Kis hőmérsékleten szavatolt tulajdonságú, ötvözetlen és ötvözött acélcsövek 24

25 5. rész: Korrózióálló acélcsövek MSZ EN ,-4,-5:2005 MSZ EN ,-2,-3,-4,-5,-6:2007 Hegesztett acélcsövek nyomástartó berendezésekhez. Műszaki szállítási feltételek. 1. rész: Szobahőmérsékleten szavatolt tulajdonságú ötvözetlen acélcsövek 2. rész: Növelt hőmérsékleten szavatolt tulajdonságú, villamos hegesztéssel készült, ötvözetlen és ötvözött acélcsövek 3. rész: Ötvözött, finomszemcsés acélcsövek 4. rész: Kis hőmérsékleten szavatolt tulajdonságú, villamos hege sztéssel készült, ötvözetlen acélcsövek 5. rész: Növelt hőmérsékleten szavatolt tulajdonságú, fedett ívű hegesztéssel készült, ötvözetlen és ötvözött acélcsövek 6. rész: Kis hőmérsékleten szavatolt tulajdonságú, fedett ívű hegesztéssel készült, ötvözetlen acélcsövek 7. rész: Korrózióálló acélcsövek MSZ EN :2005 MSZ 3741:1985 MSZ EN 10204:2005 Fokozott követelményű, spirálvarratos acélcső Fémtermékek. A vizsgálati bizonylatok típusai (beépített anyagokról 3.1 típusú minőségi bizonyítvány szükséges, hegesztő anyagoknak pedig 2.2 pontnak kell megfelelnie.) MSZ EN :2004 MSZ EN :2006 EN ,-2,-3:2010 Hegesztett acélcsövek mechanikai és általános műszaki célra. Műszaki szállítási feltételek. 1. rész: Ötvözetlen és ötvözött acélcsövek Hegesztett acélcsövek mechanikai és általános műszaki célokra. Műszaki szállítási feltételek. 2. rész: Korrózióálló acél Nagy méretpontosságú acélcsövek. Műszaki szállítási feltételek. 1. rész: Varratmentes, hidegen húzott csövek 2. rész: Hegesztett, hidegen húzott csövek 3. rész: Hegesztett, hidegen alakított csövek MSZ EN :2007 Karimák és kötéseik. Kör alakú, PN-jelölésű karimák csővezetékekhez, csővezetéki szerelvényekhez, csőidomokhoz és tartozékokhoz. 1. rész: Acélkarimák MSZ EN ISO :2005 MSZ EN ISO :2001/A1:2004 MSZ EN ISO :2004/A2:2012 Fémek hegesztési utasítása és hegesztéstechnológiájának minősítése. Hegesztéstechnológiai utasítás. 1. rész: Ívhegesztés (ISO :2004) Fémek hegesztési utasítása és hegesztéstechnológiájának minősítése. Hegesztéstechnológiai utasítás. 2. rész: Gázhegesztés (ISO :2001) Fémek hegesztési utasítása és hegesztéstechnológiájának minősítése. A hegesztéstechnológia vizsgálata. 1. rész: Acélok ív- és gázhegesztése, valamint nikkel és ötvözetei ívhegesztése (ISO :2004/Amd 2:2012) 8. rész: Csövek hegesztése cső-csőfal kötés esetén (ISO :2002) 25

26 MSZ EN ISO :2002 MSZ EN ISO 14731:2007 Hegesztési felügyelet. Feladatok és felelősség (ISO 14731:2006) MSZ EN 287-1:2012 MSZ EN ISO 5817:2008 MSZ EN 1435:2004 MSZ ISO :2008 Hegesztők minősítése. Ömlesztőhegesztés. 1. rész: Acélok Hegesztés. Acél, nikkel, titán és ötvözeteik ömlesztőhegesztéssel készített kötései (a sugaras hegesztések kivételével). Az eltérések minőségi szintjei Hegesztett kötések roncsolásmentes vizsgálata. Hegesztett varratok radiográfiai vizsgálata Acélfelületek előkészítése festékek és hasonló termékek felhordása előtt. A felületi tisztaság értékelése szemrevételezéssel. 1. rész: A festetlen és a teljesen festékmentesített acélfelületek rozsdásodási és felület-előkészítési fokozatai (ISO :2007) 2. rész: Az előzőleg festett, az eredeti bevonat részleges eltávolítása utáni acélfelületek előkészítési fokozatai MSZ ISO : rész: A varratok, az élek és a felületi hiányosságokkal bíró egyéb területek felület-előkészítési fokozatai (ISO :2006) MSZ EN ISO :2008 Horganyzott acélcsővezetékek DIN 2444 Horganyzott acélcsövek és horganyozási bevonatainak előírásai Réz csővezetékek MSZ EN 1057:2006+A1:2010 MSZ EN ,-2,3,-4,-5:1999 Réz és rézötvözetek. Varrat nélküli, kör szelvényű rézcsövek vízhez és gázhoz, egészségügyi és fűtési alkalmazásra Réz és rézötvözetek. Csővezeték-armatúra. 1. rész: Szerelvények rézcsőhöz kapillárisan lágy vagy kapillárisan kemény forrasztható véggel 2. rész: Összenyomható végű szerelvények rézcsövekkel való felhasználásra 3. rész: Összenyomható végű szerelvények műanyag csövekkel való felhasználásra 4. rész: Kapilláris vagy összenyomható véget más véggel összekötő szerelvény 5. rész: Rézcsőhöz kapillárisan kemény forrasztható, rövid végű szerelvények MSZ EN ,-8: rész: Tolóillesztésű szerelvények 8. rész: Préselhető végű szerelvények műanyag és többrétegű csövekhez MSZ EN ISO 17672:2010 Keményforrasztás. Keményforraszok (ISO 17672:2010) MSZ EN 14324:2005 Keményforrasztás. Útmutató a keményforrasztott kötések alkalmazásához MSZ EN ISO 13585:2013 Keményforrasztás. Keményforrasztók és keményforrasztógép-kezelők minősítése (ISO 13585:2012) MSZ EN 12799:2000/A1:2004 MSZ EN ISO :2006 Keményforrasztás. A keményforrasztással készített kötések roncsolásmentes vizsgálata Fémek hegesztési utasítása és hegesztéstechnológiájának minősítése. A hegesztéstechnológia vizsgálata. 6. rész: Réz és ötvözetei ív- és gázhegesztése (ISO :2006) PE, PE-X, PE-RT csővezetékek MSZ EN ,-2:2011 Műanyag csővezetékrendszerek éghető gázok szállítására. Polietilén (PE). 1. rész: Általános előírás 26

27 2. rész: Csövek MSZ EN :2010+A1: rész: Csőidomok MSZ EN ,-5: rész: Szelepek 5. rész: A rendszer céljának való megfelelés MSZ EN ISO ,-2,-3,-5:2004 Műanyag csővezetékrendszerek meleg- és hideg vizes berendezésekhez. Térhálósított polietilén (PE-X). 1. rész: Általános előírás (ISO :2003) 2. rész: Csövek (ISO :2003) 3. rész: Csőidomok (ISO :2003) 5. rész: A rendszer céljának való megfelelés (ISO :2003) MSZ EN ISO ,-2,-3,-5:2010 Műanyag csővezetékrendszerek meleg és hideg vizes berendezésekhez. Fokozottan hőálló polietilén (PE-RT) 1. rész: Általános előírás (ISO :2009) 2. rész: Csövek (ISO :2009) 3. rész: Csőidomok (ISO :2009) 5. rész: A rendszer céljának való megfelelés (ISO :2009) PVC, PP, PE csatorna csővezetékek MSZ EN :2000 MSZ EN ISO 13845:2000 MSZ EN ,-2:2007 Műanyag csővezetékrendszerek (alacsony és magas hőmérsékletű) talaj- és szennyvíz elvezetéséhez az épületszerkezeten belül. Kemény poli(vinil-klorid) (PVC-U). 1. rész: A csövek, a csőidomok és a rendszer követelményei Műanyag csővezetékrendszerek. Rugalmas tömítőgyűrűs tokos kötések kemény poli(vinil-klorid) (PVC-U) csövekhez. A tömörség vizsgálata belső nyomással és szögeltéréssel (ISO 13845:2000) Műanyag csővezetékrendszerek nyomás nélküli, föld alatti alagcsövezéshez és csatornázáshoz. Kemény poli(vinilklorid) (PVC-U), polipropilén (PP) és polietilén (PE) strukturált falú csővezetékrendszerek. 1. rész: Általános követelmények és teljesítményjellemzők 2. rész: A sima belső és külső felületű csövek és csőidomok, valamint a rendszer műszaki követelményei, A típus 3. rész: A sima belső és profilozott külső felületű csövek és csőidomok, valamint a rendszer műszaki követelményei, B típus MSZ EN :2007+A1:2009 MSZ EN :2011 Műanyag csővezetékrendszerek nyomás nélküli, föld alatti alagcsövezéshez és csatornázáshoz. Kemény poli(vinilklorid) (PVC-U), polipropilén (PP) és polietilén (PE). 1. rész: A kiegészítő csőidomok, beleértve a kis mélységű kémlelőaknákat, műszaki követelményei 2. rész: Közlekedési területek és mély, föld alatti beépítések tisztító- és ellenőrző aknáinak műszaki követelményei MSZ EN :2009 MSZ EN :2000 Műanyag csővezetékrendszerek (alacsony és magas hőmérsékletű) talaj- és szennyvíz elvezetéséhez az 27

28 épületszerkezeten belül. Polietilén (PE). MSZ ENV : rész: A csövek, a csőidomok és a rendszer követelményei 2. rész: Útmutató a megfelelőség értékeléséhez MSZ :1989 Kemény poli (vinil-klorid) (PVC) csövek. Csövek és csőidomok ragasztóanyaga PP csővezetékek MSZ EN :2000 Műanyag csővezetékrendszerek (alacsony és magas hőmérsékletű) talaj- és szennyvíz elvezetéséhez az épületszerkezeten belül. Polipropilén (PP). 1. rész: A csövek, a csőidomok és a rendszer követelményei MSZ EN :2001 MSZ EN : rész: Útmutató a megfelelőség értékeléséhez Műanyag csővezetékrendszerek föld alatti, nyomás nélküli alapcsövezéshez és csatornázáshoz. Polipropilén (PP). 1. rész: A csövek, a csőidomok és a rendszer követelményei 2. rész: Útmutató a megfelelőség értékeléséhez MSZ EN :2000 MSZ EN ISO ,-2,-3,-5:2004 Műanyag csővezetékrendszerek meleg és hideg vizes berendezésekhez. Polipropilén (PP). 1. rész: Általános előírás (ISO :2003) 2. rész: Csövek (ISO :2003) 3. rész: Csőidomok (ISO :2003) 5. rész: A rendszer céljának való megfelelés (ISO :2003) MSZ EN 13067:2013 Műanyaghegesztők. A hegesztők minősítővizsgája. Hegesztett, hőre lágyuló műanyag szerkezetek 28

29 4. Épületgépészeti rendszerek leírása 4.1. Csatornázás Ellátó rendszerek, leírások Az épületen belül kialakítandó hűtési rendszer miatt kondenzátum keletkezik, melynek elvezetéséről gondoskodni kell. A kondenzvíz a beltéri egységeknél keletkezik, melyek csurgalékvizét falhoronyban kell elvezetni. A pinceszinten kerül kialakításra a hűtés ellátó hálózata, ezzel párhuzamosan kerül kialakításra a kondenzátum elvezetés is. A rendszer egyik része egy kondenzvíz szifonon keresztül csatlakozik az épület szennyvízhálózatához. A rendszer másik felén keletkező csurgalékvíz a kazánházban található zsompaknába kerül vezetésre. Ide nem kell kondenzvíz szifont kialakítani, mivel a zsompszivattyúba fekáliás szennyvíz nem tud kerülni. A vezetékek lejtései a következő: ágvezetékek, csatlakozások 1 % Hálózat kialakítás Ellátó hálózat, nyomáspróba Alkalmazandó cső anyagok és szigeteléseik meghatározása a szerelési pozíciók tükrében Csatornázásban Rendszer szerelési pozíció Csőanyag Csőméret Szigetelés típusa és vastagsága Kiegészítő elemek Csurgalékvíz Menny. alatt KM-PVC D32 Födémátvezetéseknél és falátvezetéseknél a béléscső és a csatornacső közötti részt rugalmas anyaggal kell kitölteni. Az ejtővezetékekbe alaplemez felett tisztító, vizsgáló idomokat kell beépíteni. Tömörségi próba: A csatornahálózat víztömörségét min. 0,15 bar nyomással kell leellenőrizni. A nyomást min. 10 percig kell folyamatosan biztosítani, és ez alatt szivárgás sehol sem megengedett. A szennyvíz mindenhol gravitációsan kell elfolyjon. Csöveket betonozni, elburkolni csak a sikeres tömörségi próba után szabad! 29

30 4.2. Fűtés-hűtés Tervezési adatok Az átalakítással érintett épületrész hőveszteség számítását az MSZ /3-87 és 7/2006. (V. 24.) TNM illetve 40/2012. (VIII. 13.) BM rendelet szerint végeztük. Az átalakítással érintett épületrész: téli hőszükséglete 73,4 kw, nyári hőterhelése 18,9 kw A transzmissziós hőveszteség és a nyári hőterhelés fedezésére az alábbi készüléket választottuk: PANASONIC U-10M2E2E8 VRF kültéri egység. o A készülék főbb adatai: Qfűt: 32,5kW SCOP: 4,31 Qhűt: 26,8W ESEER: 4,90 P,U,I: 9,14kW, 400V, 14,5A méretek: 1db 1842x770x1000mm Fűtési-hűtési rendszer ismertetése Fűtés: A felső szinteneken helyiségek hőszükségletét a meglévő radiátorok biztosítják. A radiátorok szelepeit cseréljük új Danfoss RA-G DN15 és Danfoss RLV-S típusra. Az előremenő szelepek tágulótöltetes termosztátokkal lesznek felszerelve. A beszabályozást helyszíni hőkamerás vizsgálattal kell elvégezni a torló segítségével. A pinceszinten új radiátorok kerülnek betervezésre új csőhálózattal egyaránt. A radiátorok a fent említett szelepekkel lesznek szerelve a pinceszinten is. A pinceszinti radiátorokat a torlón lehet beszabályozni, mely értékeket a terv tartalmazza. Az emeleti légtelenítő vezeték elbontásra kerül, helyette a radiátor csatlakozásoknál kerül beépítésre automata légtelenítő. A földszinti, emeleti strangokat be kell vésni a falba, csak a radiátor vízszintes csővezetékei maradnak falon kívül. Hűtés: A felső szinteken a belsőépítész terv alapján VRF beltériket terveztünk a hűtéshez. A klíma beltéri egységek ellátását a legoptimálisabb módon oldottuk meg. Az alapvezetéki hálózat a pincében kerül kialakításra. A klíma kültéri egység a zajterhelés minimalizálása érdekében gépészeti aknában kerül elhelyezésre, melyen szellőző rácsok biztosítják a friss levegő utánpótlást. 30

31 Hálózat kialakítása VRV csővezetékek: A gerinc és bekötő vezetékeket DIN 1786 szerinti rézcsövekkel, szabadon szerelve, előregyártott idomokkal, keményforrasztással kell szerelni. ÉMI engedélyben előírtaknak megfelelő csőfektetéssel. A koporsófödém feletti szerelőrésbe csak egész szál cső építhető be, forrasztás tilos! A falban vezetett csöveket védőcsatornában kell vezetni! Nyomáspróba, gáztömörségi vizsgálat: A kivitelezés során a berendezések első üzembe helyezése, illetve azok javítását követő üzembe helyezése előtt (amikor a hűtőközeget ki kell venni a rendszerből vagy annak egy részéből) az elkészült vezetékszakaszokat a következő, MSZ EN szabványban előírt vizsgálatoknak kell alávetni (A burkolt ill. szigetelt vezetékeket burkolás ill. szigetelés előtt kell nyomáspróbázni): nyomáspróba nagytisztaságú nitrogénnel próbanyomás értéke: 33,59 bar (az R410a hűtőközeg 55 C-os hőmérséklethez tartozó telítési nyomása) nyomáspróba időtartama: min. 24 h gáztömörség vizsgálat idegengáz eltávolítás, vákuumolás, - feltöltés hűtőközeggel hűtőközeg szivárgás ellenőrzése biztonsági és szabályozókészülékek beállítása és működésük ellenőrzése a teljes berendezés vizsgálata, vizsgálat dokumentálása VRF esetében alkalmazandó cső anyagok és szigeteléseik meghatározása a szerelési pozíciók tükrében Rendszer szerelési pozíció Csőanyag Csőméret Szigetelés típusa és vastagsága Kiegészítő elemek Hűtőközeges hűtési rendszer Szabadon Falban Réz Réz D6,35 D34,9 D6,35 D34,9 Armaflex AC 19mm v. Előre szigetelt rézcsővel Armaflex AC 19mm v. Előre szigetelt rézcsővel UV védelemmel, vagy védőcsővel szerelve 31

32 Fűtés esetében alkalmazandó cső anyagok és szigeteléseik meghatározása a szerelési pozíciók tükrében Rendszer szerelési pozíció Csőanyag Csőméret Szigetelés típusa és vastagsága Kiegészítő elemek Falban Wavin Tigris K1 D16x2 D32x3 AC Armaflex 9mm Fűtés-hűtés Gépészeti helyiség, Pince, Szabadon Geberit Mapress szénacél cső NA15 NA25 AC Armaflex 13mm Megjegyzés rovat: Wavin Wavin Tigris K1 peroxiddal térhálósított polietilén cső (PE-Xa), EN ISO Műanyag csőrendszer meleg és hideg vízellátásra - térhálósított polietilénből előírás szerint. D16-tól D50-ig tart a méretskála. PN10 nyomásfokozatú. Hajlítási sugár kézzel 5D, hajlító rugóval 3,5D. Az idomokat csőszigetelő anyaggal kell védeni beton, aljzatbeton, vagy téglafal, vakolatos rétegbe szerelve! ÉMEben előírtakat maradéktalanul be kell tartani! Szénacél MSZ 29:1986 szerinti varrat nélküli acélcső MSZ EN 10220:2003 szerinti méretben S235JR anyagminőséggel vagy MSZ EN S-195-T minőségben vagy DIN 2440/2448 szerinti minőségben. Hegesztett kötésekkel, csőhajlításokkal, idomokkal, csőhüvelyekkel, szakaszos nyomáspróbával, szabadon szerelve, alapmázolással, szigeteléssel, komplett tartózással, a terv és műszaki leírás szerinti megfogási távolságokban, melyhez horganyzott kivitelű típus csőbilincseket, csőtartókat és függesztőket kell használni rezgés- és hangszigetelt betétekkel Rögzítésekhez, megfogásokhoz horganyzott kivitelű csúszó illetve fix típus csőbilincseket, csőtartókat és függesztőket kell használni, rezgésszigetelő betétekkel. A csőmegfogások távolságait a tervek szerint kell elkészíteni Szellőzés Komfort ellátó rendszerek, leírások A pinceszinten állagmegőrzési célból légtechnikai rendszer kerül beépítésre. A pincei vizesedése miatt jelentős pára keletkezett. A vízszigetelés után is a szerkezetek szárítása során is pára fog keletkezni, mely elvezetésére szolgál a szellőztető berendezés. A választott készülék 500m3/h levegő mennyiséget fog szállítani, mely a pince légterére vonatkoztatva 0.5 1/h-s légcserének felel meg. A készülékben hővisszanyerő található, így a befújt levegő felfűtése nem indokolt. A befújt és elszívott levegő oldali légcsatornákra a kazánházba hangcsillapítókat tervezünk. A friss levegő beszívás a kazán légellátására szolgáló légcsatornából lesz biztosítva. A kidobott levegőt a másik homlokzaton található az ablakbon kialakított nyíláson keresztül célszerű kivezetni a levegőt. 32

33 Hálózat kialakítás Ellátó hálózat Alkalmazandó cső, csatorna anyagok és szigeteléseik meghatározása a szerelési pozíciók tükrében Szellőzésben Rendszer szerelési pozíció Rendszer része Csőanyag Szigetelés típusa és vastagsága Kiegészítő megjegyzés Komfort, konyha és vizesblokki rendszer Fűtött térben Fűtetlen térben Befúvás Elszívás Befúvás Elszívás Hga Hga Hga, Hga 19mm párazáró + 50mm közetgyapot 19mm párazáró + 50mm közetgyapot bádogozás bádogozás Megjegyzés rovat: Hga Lindab horganyzott acél légcsatorna rendszer, elvárt tömörségi osztály "C" az Eurovent 2/2 szerint. Négyszög keresztmetszetű csatornarendszer mezkeretes csatlakozással, trapéz merevítéssel, kalap illetve belső rúd merevítéssel szükség szerint. Kör keresztmetszetű spirálkorcolt horganyzott légcsatorna rendszer gyártóművi profilozott gumibetétes csatlakozásokkal. A légcsatornára hozzáférhető helyekre nyitható tisztító ajtókat kell elhelyezni. Kötéseknél gyártóműben szerelt gumiprofilokat kell használni. A vezetékek függesztésére, illetve megfogására típus szerkezeteket kell használni horganyzott kivitelben. Ezekben a csöveket rezgésszigetelő betétekkel kell rögzíteni. A befúvó és elszívó szerkezetek bekötésére szuper hajlékony hangcsillapított csőelemeket kell szerelni (pl.: Sonodec), míg a szabadon szerelt vezetékeknél a bekötés fix. A légcsatornák gépekhez csatlakoztatásánál rezgéstompító elemeket szükséges alkalmazni (pl.: vitorlavászon). Nyomáspróba A légcsatorna tömörségét nyomáspróbával kell ellenőrizni. A négyzetes csatornákat és kapcsolódó berendezéseit 500 Pa nyomásra kell kipróbálni. A nyomáspróbát szakaszosan kell elvégezni. A nyomáspróba során a szakaszok légveszteségeinek összege nem haladhatja meg a ventilátor légszállításának 6%-át. Az előírt tömörségi osztály C. Beszabályozás A rendszerek légtechnikai beszabályozására az anemosztátokkal együtt szerelt nyomásmérő kivezetéssel ellátott szabályozószerkezetek, illetve a fő ágakban elhelyezett hasonló kialakítású pillangószelepek, illetve zsaluk szolgálnak. 33

34 Szigetelési munkák Az álmennyezetben szerelt frisslevegős légcsatornákat teljes hosszukban 20 mm vastag halogénmentes, égve nem csepegő, páradiffúzió mentes szigetelőlemezzel kell hőszigetelni, pl. alukasírozott kőzetgyapot hőszigetelés, mely megfelel az A1, A2, s1 minőségnek. Az összes kültéri légcsatornát horganyzott acéllemez vagy alumínium burkolattal kell ellátni. 34

35 5. Épületben elvégzendő egyéb szakipari munkák Földmunka A kiviteli tervben szereplő nyomvonalra kell kitűzni a csatorna, vezeték munkaárkának helyét. A munkaárok ásást csak a föld alatti közművek és műtárgyak figyelembevételével lehet végezni. Ásás előtt a munkaterületet le kell keríteni. A kiásott árkot védőkorláttal kell ellátni. A vezetékek nyílt munkaárokba kerülnek fektetésre, mely vízszintes falú. A vezeték alá 20 cm vastag, mellé és fölé 30 cm vastag bányahomok ágyazatot, illetve talajcserét kell készíteni. A vezeték felett jelzőszalag elhelyezése szükséges a talajszinttől 30 cm-es mélységben. Az ágyazatot Tr=85% tömörségi fokra kell tömöríteni. Az ágyazati zóna feletti földvisszatöltés tömörsége Tr=90% legyen. A beépített szerelvények és idomok környezetében a földvisszatöltést úgy kell végezni, hogy a vezeték se nyíró, se hajlító igénybevételnek ne legyen kitéve. Áttörési és helyreállítási munkák A vállalkozó által kidolgozott ajánlatnak tartalmaznia kell a falak, mennyezetek és padlók áttörésének és helyreállításának munkáit. Bármilyen célú rögzítő kereteket is kell biztosítania és beépítenie. A vállalkozónak azt is biztosítania kell, hogy a padló vagy fal mélyedései, hornyai és lyukai el legyenek készítve, illetve meg legyenek jelölve a szerkezeti munka megfelelő lépésénél. A vállalkozónak koordinálnia és ütemeznie kell az összes mérési, ásási, feltöltési stb. munkákat a többi Vállalkozóval, hogy az ilyen jellegű munkákat minimális szinten lehessen tartani. Egyedülálló csövek falakon, födémeken való átvezetésénél a nyílást fúrással kell kialakítani. A horonykészítést falba épített vezeték részére horonyvágóval kell készíteni, kézzel történő vésés tilos. A tűzvédelmileg besorolt falak és padlók nyílásait tűzvédelmi tömítéssel kell ellátnia a megfelelő besorolás szerint. A csőátvezető gallér elhelyezése után a falak födémek helyreállítását az alábbi követelményeknek megfelelően kell elvégezni: Csővezetékek B-F tűzvédelmi osztályba tartozó anyagú hőszigetelését A - C tűzveszélyességi osztályú helyiségekben a határoló szerkezeteken (falakon, födémeken) történő átvezetésnél, D - E tűzveszélyességi osztályú helyiségek, tűzszakaszok esetén a tűzszakasz határaként szereplő szerkezeteknél nem éghető (A1, A2 tűzvédelmi osztályú) anyaggal kell felváltani. - a csőátvezetés gallérja horganyzott acéllemez, a fal, födém vastagságának megfelelő hosszban - a nyílások helyreállításánál használt anyag - nem éghető - nem korroziv - nem bocsát ki toxikus anyagot - nedvességnek ellenáll, nem penészedik - fizikai és kémiai tulajdonságait megtartja - a betonnal, téglafallal megfelelő kötés alakul ki - gázoknak, gőzöknek ellenáll - azbesztmentes Festő, mázoló munkák A festő, mázoló munkák során be kell tartani a festésre vonatkozó technológiai utasításokat, melyeket a gyártó előír. (Szerszámok, anyagok, felület előkészítés, száradási feltételek, stb.) 35

36 Általánosságban az alábbiakat kell betartani: a jelzőszalagok festettek, vagy ragasztottak a végső színre festést Megbízóval egyeztetni kell ahol több rétegű festés van, különböző színeket kell használni csak teljesen száraz felület festhető festést csak a nyomáspróba ill. hidraulikai ellenőrzés után lehet végezni. Az alátámasztásokat, megfogásokat, csőátvezetéseket, az alábbiak szerint kell festeni: a rozsda eltávolítása és elszállítása rozsda gátló alapmázolás fedő színmázolás két rétegben A gázvezetékeket rozsdamentesítés, illetve. felület-előkészítés /K2 - Tx - Bo/ után kétszeri alapmázolással /Plumbin 900/ és háromszori fedőmázolással /Durol/ kell ellátni. A fedőmázolást az MI és az MSZ 2980 előírásai szerint kell elvégezni citromsárga színnel. Szigetelő, burkoló munkák Szigetelések A hideg közegeket szállító vezetékeket páradiffúzióra méretezett szigeteléssekkel kell ellátni, a meleg közegeket szállító vezetéket a hőveszteség csökkentése érdekében megfelelő vastagságú hőszigeteléssel kell ellátni (éta=95-98%), figyelembe kell venni az érintési hőmérsékletet is. A szigetelés anyagminősége és a szigetelési technológia feleljen meg a KAIFLEX minőségnek. A mindenkori tűzvédelmi előírásokat maradéktalanul be kell tartani, a szigetelések tulajdonságainak meg kell felelni az előírt kritériumoknak. (pl.: éghető, nem éghető, csepegve nem égő, nem füst fejlesztő, stb.) Burkolások A szigetelt vezetékeket a látható helyeken nem korrózió álló lemez burkolattal kell ellátni hogy tisztítható legyen, pl. az olajköd lerakódások. Befejező munkák, helyreállítás A víz- csatorna berendezéseket és azok bekötését jelen fejezet tartalmazza. A szükséges befejező munkák helyreállítása a vonatkozó szakág feladata. A víz- csatornahálózat szereléséhez szükséges teherhordó falakon és födémeken való áttöréseket jelen fejezet adatszolgáltatása alapján a szerkezeti ill. építész dokumentáció tartalmazza. A tűzvédelmileg besorolt falak és padlók nyílásait tűzvédelmi tömítéssel kell ellátnia a megfelelő besorolás szerint. Vasalt beton elemeket csak a szakági tervező írásbeli engedélyével lehet átvágni. Szerkezetek szélétől 50 mm-en belül rögzítő szerkezet nem erősíthető fel. Acéltartókhoz való rögzítés kizárólag bilinccsel történhet. A felfüggesztéseket és megfogásokat a jelen fejezet tartalmazza. A gépalapok kialakítása, a gépek rezgés és zajátadás mentes letelepítése jelen fejezet feladata. Feliratok, jelzések Minden berendezést, kört, szakaszoló és ürítő szelepet, felszállót, stb. felirati jelzőtáblával kell jelölni. A táblán jól olvashatóan kell szerepeltetni a gép ill. vezeték rendeltetését, a szállítandó közeget, a műszaki adatokat. A csővezetékeket a szabványnak megfelelő színű, sűrűségű jelzőszalagokkal kell ellátni. A berendezéseken, szivattyúkon stb. jól látható, jól olvasható táblát kell elhelyezni a gép műszaki adataival. 36

37 6. Munka és tűzvédelmi fejezet A munka megkezdése előtt a kivitelező köteles a helyszínnel kapcsolatos veszélyforrásokról tájékozódni, és a megfelelő munkavédelemről gondoskodni, betartani a 4/2002. (II. 20.) SZCSM EüM együttes rendeletet, továbbá a Tűzvédelmi 9/2008. (II.22.) ÖTM rendeletet és az OTSZ-t. Minden esetben rendelkezésre kell állnia a megfelelő minőségű, használható állapotú védőfelszereléseknek, és azok használatát meg kell követelni a munkát végző dolgozóktól. A munkavédelmi felszerelése folyamatos üzemképes állapotának biztosításáról a kivitelező cég munkavédelmi felelőse köteles gondoskodni. A munkahelyen dolgozók folyamatos munkavédelmi oktatását a munkavédelmi felelősnek kell végeznie. Elektromos gépek: A kivitelezés során használt elektromos munkagépeket a kezelési utasításnak megfelelő időszakonként érintésvédelmi, biztonságtechnikai felülvizsgálat alá kell vonni. A meghibásodott gépek javítását, sérült kábelek cseréjét csak erre kijelölt szakvállalat végezheti. Hiba észlelése esetén a gépet tovább használni tilos! Új fogyasztói gázvezeték építésekor, illetve meglévő bővítésekor a gázvezeték érintésvédelméről a 8/1981.(XII.)IPM. Számú rendelet Kommunális- és Lakóépületek Érintésvédelmi szabályzata (KLÉSZ) és az MSZ 2364 (Épületek villamos berendezéseinek létesítése) szerint gondoskodni kell, mivel a gázvezeték olyan idegen fémszerkezet, amely nem tartozik a villamos berendezéshez, de valamely potenciált (általában földpotenciált) közvetíthet. Épületen kívüli csatlakozó vezeték eltérő potenciálon lévő szakaszait áthidaló kötés alkalmazásával (potenciál kiegyenlítővel) egyenpotenciálra kell hozni. Gázhegesztés biztonságtechnikai előírásai: A FÖGÁZ Kft. Technológiai Utasításában foglaltakat maradéktalanul be kell tartani. A földgázellátásról szóló törvény (2003. évi XLII. Törvény A gázellátásról) 21. -ában meghatározott szerelési munkák elvégzésére az a gázszerelő jogosult, akit a Magyar Kereskedelmi Engedélyezési Hivatal a gázszerelők közhitelű hatósági nyilvántartásba {28/2006.(V.15.) GKM rendelet} felvett; illetve műanyag vezetékeknél a {15/1998.(IKK.8.) IKIM közlemény a műanyaghegesztők minősítési rendszeréről} szerint, az adott hegesztési eljárásra érvényes minősítéssel rendelkező műanyaghegesztő végezhet. A gázhegesztő berendezések tömlőit szabványos bilincsekkel kell felerősíteni, használatba vétel előtt, valamint azt követően három havonként tömörség szempontjából ellenőrizni kell. A gázpalackokat, nyomáscsökkentőket és a vezetéket az MSZ szerint színjelöléssel kell ellátni. A gázpalackokat eldőlés ellen biztosítani kell. Az oxigénpalackot, hegesztő berendezést zsíros, vagy olajos kézzel, illetve ronggyal tisztogatni nem szabad. A felhasználás helyén csak 1-1 palack éghető gáz és oxigén tárolható. A nyomáscsökkentőt a befagyástól óvni kell. Gázok és gőzök elleni védelem: Zárt helyiségben végzett hegesztési munkánál folyamatosan keresztirányú huzattal biztosított légcserét kell megvalósítani. A hegesztők és segítői csak a munkavédelmi előírásokban meghatározott egyéni védőfelszereléssel dolgozhatnak. 37

38 Gáz alatti munkák: A gázberendezések üzembe helyezésére a mindenkor érvényben lévő RT-T-04 technológiai utasítás szabályozása az irányadó. Különös gonddal kell végezni az elkészült gázberendezések üzembehelyezését. Ennek során meg kell akadályozni a gáznak az épület légterébe történő bejutását. Meg kell tiltani illetéktelen személyek jelenlétét az üzembe helyezés során. Az alapvezetéket a mérőkötésre szerelt tömlővel a szabadba kell kiszellőztetni, a fogyasztói vezetéket a beépített berendezések gyújtólángcsövén keresztül kell légteleníteni. Az üzembe helyezés során állandó szellőztetésről gondoskodni kell. Földmunkára vonatkozó munkavédelmi és biztonságtechnikai előírások Földmunkát csak a vonatkozó szabványok és előírások betartásával lehet végezni. Sáros, nedves talajban csak gumicsizmában lehet dolgozni. Síkossá vált lépcsőket és feljárókat le kell takarítani, csúszásmentessé kell tenni. Szerszámok állapotát munkavégzés előtt meg kell vizsgálni, hibás, törött szerszámmal dolgozni tilos! Betonozás munka fázisaival kapcsolatos munkavédelmi követelmények Vágóollóval csak kisebb átmérőjű, maximum 12 mm-es vasakat szabad vágni! A betonacélt felmelegítéssel hajlítani tilos! A betonvas összeszegelés helyének hossza a leghosszabb betonacél kétszerese, szélessége legalább egyszerese legyen. Szereléskor a kötözést úgy kell elvégezni, hogy a kőtődrótok végződései acélbetétből ne álljanak ki. A kötődrótot kézzel csavarni nem szabad. Zsaluzás Bontási és kizsaluzási munkán a dolgozó részére védőszemüveg használata kötelező. Betonozási munka A betonozást csak a megfelelően elkészített zsaluzat és vasszerelés után szabad elkezdeni. A beton tömörítését kézi erővel kell elvégezni. Állványozási munka Az állványpadozat szélessége min. 1m lehet. Az állványpadozatot 48 mm vastagságú állványpallóból szabad csak készíteni. Az állványpallókat szorosan egymás mellé kell helyezni. Az állványpallóról csak olyan munkát szabad végezni, amelytől a padozat széle vízszintes irányban nem több 30 cm-nél. Az állványt anyaggal túlterhelni tilos! 2 m-nél magasabb munkaszinteket korláttal kell ellátni. Kőműves munka: Szerkezeti falakat csak biztonságos munkaszintről szabad készíteni. Falon állva falazni tilos! Falazás alatt álló falon semmi felesleges tárgy / szerszám, tégla / nem lehet. Fal vésésnél 20 cm-nél rövidebb vésőt használni tilos! Épületszerkezetek áttörését megbontását csak tervek alapján szabad végezni. Áttörés csak a szükséges kiváltások után kezdhető el. Budapest, december Kovács Zsolt okl. gépészmérnök épületgépészet felelős tervező G

39 IV. ÉPÜLETVILLAMOSSÁGI MŰSZAKI LEÍRÁS TERVEZŐI NYILATKOZAT Az évi XCIII. számú törvény (MvT) 19, XXXI. számú tőrvény 21.. (3) bekezdése, 191/2009.(IX.15.) számú Kormány rendelet 9 (5) bekezdése alapján kijelentem, hogy a Budapest, VI. kerület Városligeti fasor 12. Ráth Villa és Múzeum épületvillamossági berendezés kiviteli terve az általános érvényű hatósági előírásoknak - ezen belül a tűzrendészeti követelményeknek, a hatályos munkavédelmi jogszabályoknak, a vonatkozó magyar szabványoknak és rendeleteknek, így különösen az évi LXXVIII. törvény 31. (1)-(2) és (4) bekezdésében meghatározott követelményeknek, valamint a 253/1997. (XII. 20.) Kormány rendeletnek (az országos településrendezési és építési követelmények (OTÉK)) megfelelően készültek, azoktól való eltérés nem vált szükségessé, a betervezett termékek rendelkeznek a szükséges megfelelőségi igazolással. Budapest, december Zay Zoltán okl.villamosmérnök MMK szám : VT

40 1. Alapadatok: Megbízás tárgya: Ráth György Múzeum felújításának elektromos kiviteli terve Cím: 1062 Budapest, Városligeti fasor 12. Megrendelő: Tervező: Iparművészeti Múzeum Zay Zoltán elektromos tervező MK: A Budapest, VI. kerület, Városligeti fasor 12. szám alatt található Ráth György villája, mely múzeumként üzemel. A tervezési feladat célja az épület teljes körű felújítása. A múzeum funkció továbbra is megmarad, de az emeleti szolgálati lakás megszüntetjük, helyén újabb kiállító terem kerül kialakításra. A közönségforgalmi mosdó elbontásra kerül, majd szigetelés után magasabb komfortfokozattal lesz visszaépítve. Felújításra kerülnek a padló- és falburkolatok, valamint a külső és belső nyílászárók is. Javításra kerülnek a homlokzat sérült felületszakaszai, a kőszerkezetek meg lesznek tisztítva az algáktól és egyéb szennyeződésektől, és a homlokzat az övpárkányig bezárólag visszakapja az eredeti színezését. Megtisztításra és újra mázolásra kerülnek az ablakrácsok és korlátok vasszerkezetei is. A pincefalakban injektált vízzár, valamint a belső oldalon talajnedvesség elleni bevonatszigetelés készül az átnedvesedett szerkezetek okozta károk megszüntetésére és a használati terekben a megfelelő nedvesség- és páratartalom biztosítására. Betervezésre kerül 1 db VRF rendszer, kültéri és beltéri egységekkel, valamint a pinceszinten szellőztető berendezés. A kazán helyiség megmarad. Az elektromos hálózat felújításra kerül a következők szerint: Az épület műemlék, ennek megfelelően a lehető legkisebb átalakítással, bontással kell a felújítást megvalósítani 1. Cél a meglévő hálózati topológia megtartása. 2. Az épület réz vezetékekkel szerelt, ennek megtartása, kötések javításával. 3. A pinceszint teljes installációs hálózatának felújítása. 4. Elosztók felújítása. 5. Meglévő végpontok megtartása. 6. Új gépészeti berendezések erősáramú megtáplálása. Nem tárgya: 1. Meglévő tűzjelző, gázérzékelő, riasztó, informatikai hálózat felújítása, tervezése. 2. Meglévő gépészeti berendezések felújítása, tervezése. 3. Homlokzat. 4. Külső elektromos hálózat. 5. Kaputelefon stb. 2. Általános előírások: Jelen tervdokumentáció a gépész, építész, belsőépítész tervekkel együtt kezelendő. A tervdokumentáció a rajzjegyzékben felsorolt tervrajzokkal együtt érvényes. 40

41 Bármely szakági terv módisításakor, vagy attól való eltérés esetében meg kell vizsgálni a villamos hálózatra történő hatását is. Kivitelezés előtt a szakági terveket egyeztetni szükséges! Jelen tervdokumentáció a keltétől számított 1 évig érvényes. Ezután a tervezőt korszerűségi nyilatkozat tételére kell felkérni. A beruházó és a kivitelező az építési szerelési munkák megkezdése előtt a terv átvizsgálása után írásban nyilatkozzon annak megértéséről, és elfogadásáról. Az esetleges észrevételeket írásban közöljék a tervezővel. Jelen tervdokumentációtól nem szabad eltérni. Amennyiben a helyszíni adottságok miatt mégis szükséges, úgy a beruházó, a szakhatóságok és a tervező előzetes írásos jóváhagyása szükséges. Az engedély hiányában a tervező felelőssége megszűnik az összefüggések miatt nem csak a módosított részekre, hanem az egész rendszerre vonatkozólag. A kivitelezés előtt ellenőrizni kell az árazatlan anyagkiírásban szereplő anyagok mennyiségeit, minőségeit, a nyomvonalak kialakítását. A kivitelezőnek árat kell adnia olyan tételekre is, ami szerinte a kiírásból kimaradt. Az organizációs költségeket az árazatlan anyagkiírás nem tartalmazza. A tervlapokon a rajztechnikai tulajdonságok miatt a szerelvények helyei nem minden esetben megfelelőek. Az alaprajzokon szereplő méretek nem alkalmasak pontos helymeghatározásra. A szerelvények elhelyezésénél, a tapasztalati értékek, a gépész, építész kivitelező és a beruházó együttes állásfoglalása a meghatározóak. A vezetékezés mindenhol réz erű vezetékekkel történjék. A hálózatra kapcsolás csak szakközeg jelenlétében, szakaszosan történhet. A kivitelezés során a tervhez kapcsolódó valamennyi szabvány, típusterv, ágazati és hatósági előírásokat és utasításokat maradéktalanul be kell tartani. Csak ÉMI, TÜV, MEEI minősítéssel rendelkező anyagok építhetőek be. A kivitelezésnél és a rendeltetésszerű üzemeltetés során valamennyi vonatkozó előírás betartása szükséges. 3. Műszaki leírás: 3.1 Villamos energia szükséglet, főbb fogyasztók: Az ingatlan jelenleg 3x80A csatlakozási értékkel rendelkezik. A kalkulált elektromos fogyasztás ezt nem haladja meg, bővítés nem szükésges. Gépészet 15 kw Épület installáció: 17 kw Összesen: 32kW 41

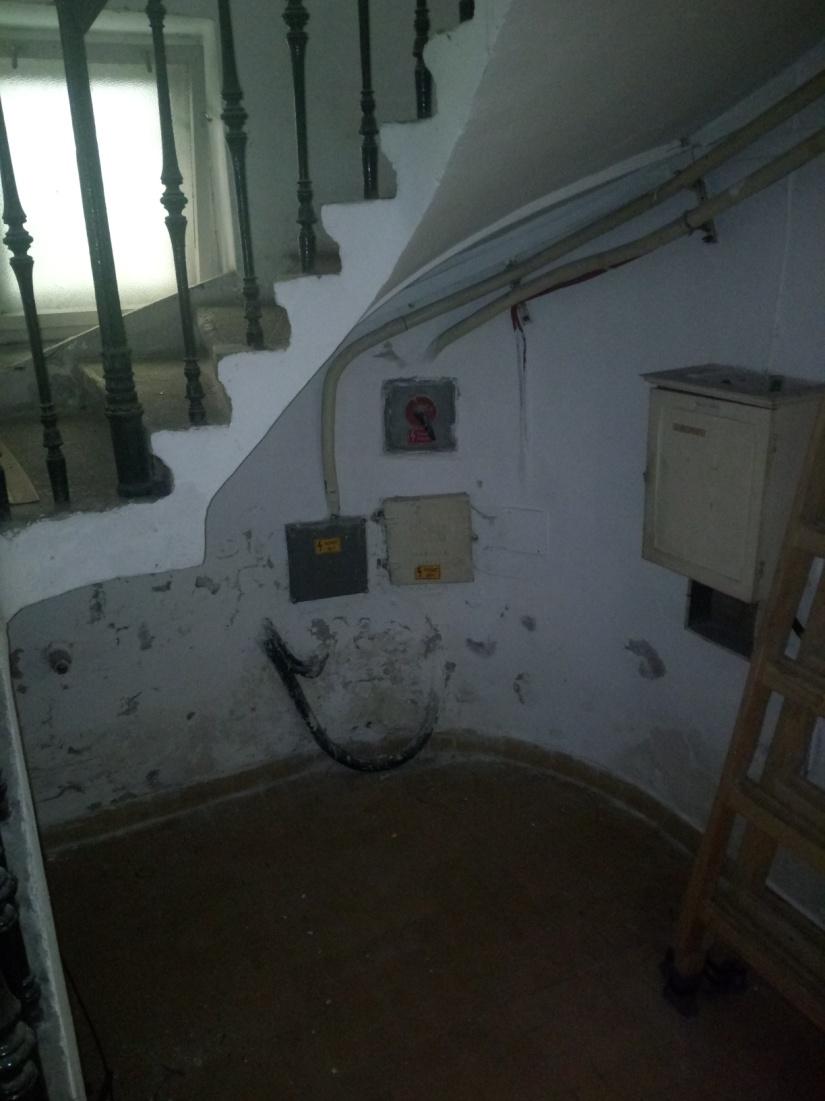

42 Hálózat leágazási pont: Az ELMŰ Rt. közcélú hálózatáról történik földkábeles csatlakozással. A csatlakozó szekrény a pinceszinten a lépcső alatt található. Csatlakozó fővezeték: A csatlakozó vezeték NYY-J 5x50 mm2 rézkábel falon kívül szerelve. Fogyasztásmérés: A tervezett fogyasztásmérés HENSEL HÁFM -125 tipizált mérőszekrény. Mivel 3x80A csatlakozást az ELMŰ egyenes mérésben szolgáltatja, ezért az Mi mérőszekrény helyébe Mi szekrény kerül. Ezzel megoldható a későbbi teljesítménynövelés kis átalakítással. Hálózatra csatlakozás az MSZ 447:2009 szabvány szerint Főelosztó: Az épület főelosztója a földszinten található. A szekrény max. 300 mm mély szekrény lehet. A kiírt típus méretben a távlati bővítéseket is magába foglalja. 42

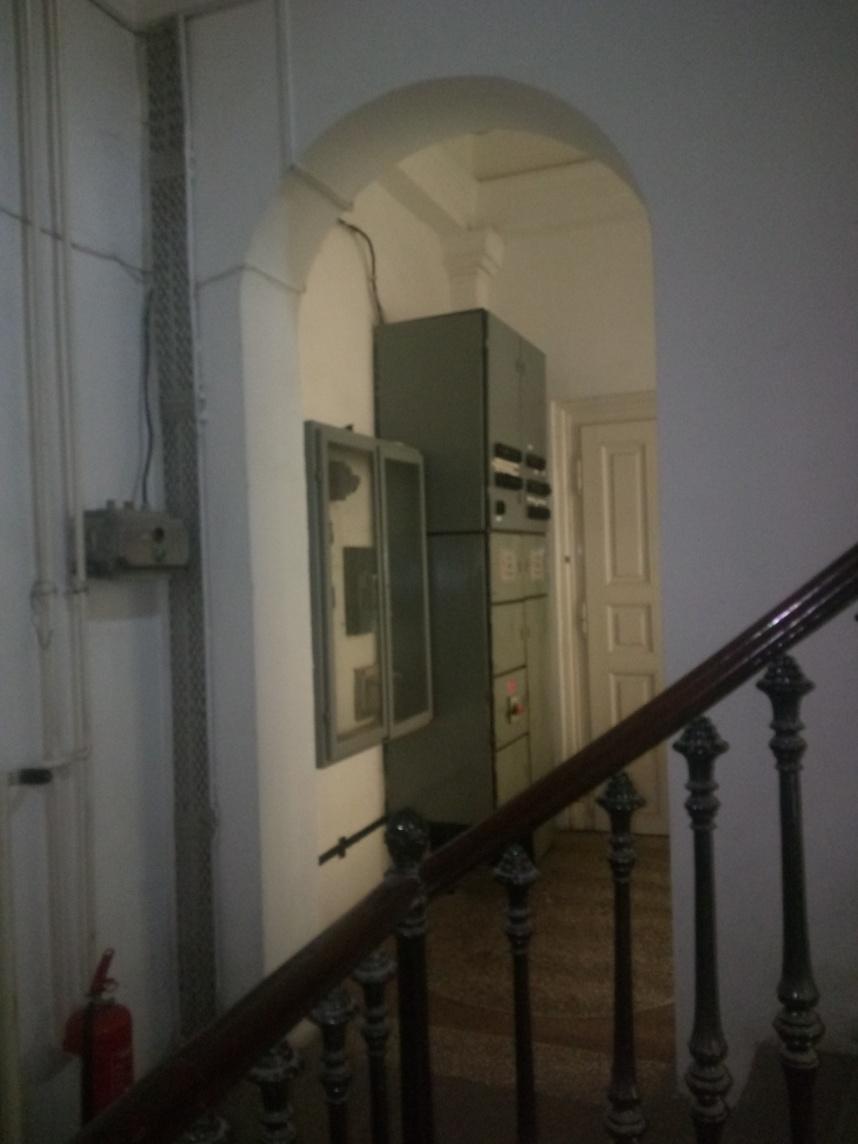

43 Meglévő főelosztó A főelosztó áramköreit úgy kell kialakítani, hogy a földszinti áramkörök egy sorban, az emeleti áramkörök egy sorban és a gépészeti áramkörök szintén egy sorban helyezkedjenek el. Tehát a kialakítással jól elkülöníthetőek legyenek az egyes funkciók. Fővezetékek: A főelosztóból indulnak fővezetékek a pinceszinti elosztóhoz, a meglévő gépészeti elosztóhoz. és opcióként a KÜ elosztóhoz, valamint a kültéri VRF egységhez.. A PE elosztóból 2 db nagy leágazás kerül kialakításra, a 2 db csatlakozó kombinációhoz. 3.2 Az épület villamos felszereltsége: Pince: A pincében nagyfokú vizesedés tapasztalható, ezért falba sűllyesztett technológia nem megengedett, mivel korrózió léphet fel, mely rossz kötéseket, kúszóáramokat idézhet elő. A pinceszinten falon kívüli szerelés lesz. A helyiségek 1,9 magasan szigetelve lesznek, ezért a szereléstechnológiát a szigetelés technikussal egyeztetni szükséges. Az áramkörök a folyosón kábeltálcában helyezkednek el, innen Mü II. falon kívüli védőcsőben. A gépészeti berendezések nem tárgya jelen tervnek. A VRF kültéri berendezéshez a gépészeti nyomvonalon fektetjük le az erősáramú kábelt is 50 cm távolságban a gépészeti csövektől. 43
