1 AKROTÉRA KFT BAROSS GÁBOR ÁLTALÁNOS ISKOLA TORNATEREMI ERESZCSATORNA FELÚJÍTÁSA KIVITELI TERV

2 ALÁÍRÓLAP A BAROSS GÁBOR ÁLTALÁNOS ISKOLA TORNATERMI ERESZCSATORNA FELÚJÍTÁSÁNAK KIVITELI TERVÉHEZ ÉPÍTTETŐ: BUDAFOK-TÉTÉNY BUDAPEST XXII KER. ÖNKORMÁNYZATA 1221.BUDAPEST VÁROSHÁZ TÉR 11 TERVEZŐ: AKROTÉRA KFT Pomáz Ady E. u. 7. TEL./ FAX.: ÉPÍTÉSZET: ANDRÉKA ISTVÁN É

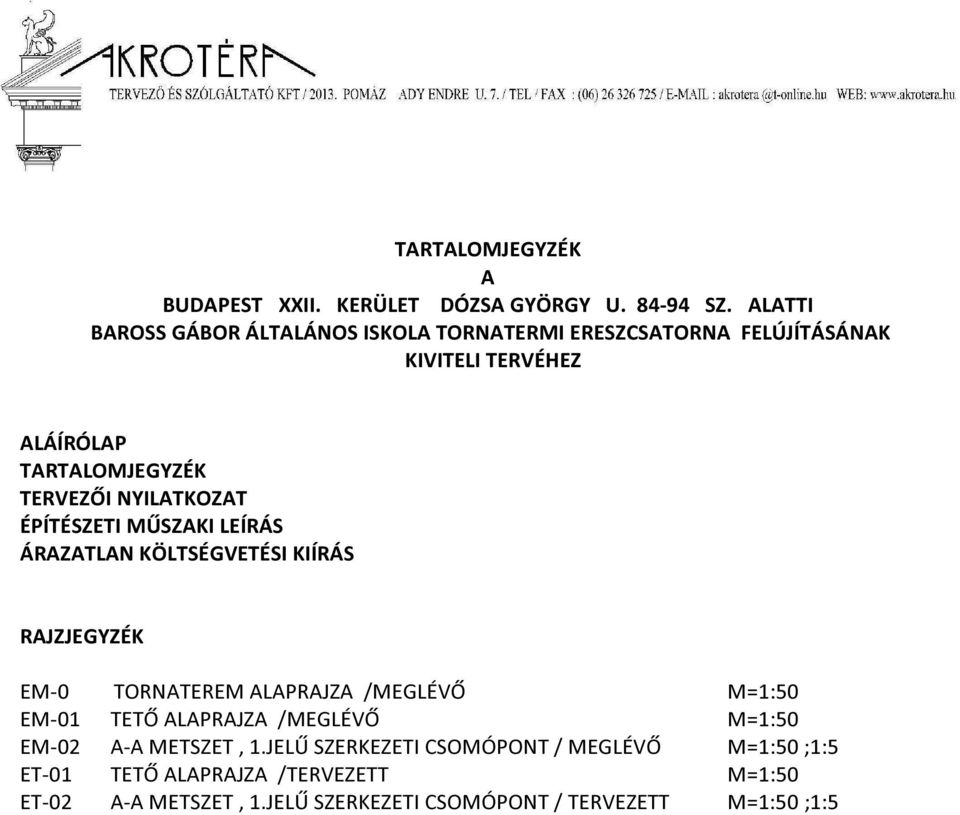

3 TARTALOMJEGYZÉK A BAROSS GÁBOR ÁLTALÁNOS ISKOLA TORNATERMI ERESZCSATORNA FELÚJÍTÁSÁNAK KIVITELI TERVÉHEZ ALÁÍRÓLAP TARTALOMJEGYZÉK TERVEZŐI NYILATKOZAT ÉPÍTÉSZETI MŰSZAKI LEÍRÁS ÁRAZATLAN KÖLTSÉGVETÉSI KIÍRÁS RAJZJEGYZÉK EM-0 TORNATEREM ALAPRAJZA /MEGLÉVŐ M=1:50 EM-01 TETŐ ALAPRAJZA /MEGLÉVŐ M=1:50 EM-02 A-A METSZET, 1.JELŰ SZERKEZETI CSOMÓPONT / MEGLÉVŐ M=1:50 ;1:5 ET-01 TETŐ ALAPRAJZA /TERVEZETT M=1:50 ET-02 A-A METSZET, 1.JELŰ SZERKEZETI CSOMÓPONT / TERVEZETT M=1:50 ;1:5

4 TERVEZŐI NYILATKOZAT A BAROSS GÁBOR ÁLTALÁNOS ISKOLA TORNATERMI ERESZCSATORNA FELÚJÍTÁSÁNAK KIVITELI TERVÉHEZ TERVEZETT ÉPÍTÉSI TEVÉKENYSÉG: Helye, az ingatlan címe, helyrajzi száma: BUDAPEST,XXII. KERÜLET,DÓZSA GYÖRGY U SZ. (HRSZ.: ) Megnevezése, rövid leírása (tartalma), jellemzői: BAROSS GÁBOR ÁLTALÁNOS ISKOLA TORNATEREM ERESZCSATORNÁJÁNAK FELÚJÍTÁSA Építtető(k) neve,címe: BUDAFOK-TÉTÉNY BUDAPEST XXII KER. ÖNKORMÁNYZATA 1221.BUDAPEST VÁROSHÁZ TÉR 11 Alulírott tervező a 312/2012. (XI.8.) Kormány Rendeletnek megfelelően nyilatkozom arról, hogy az általam tervezett építészeti-műszaki megoldások megfelelnek a vonatkozó jogszabályoknak, általános érvényű és eseti előírásoknak, így különösen a környezetvédelmi előírásoknak, a statikai, az életvédelmi és az égéstermék-elvezetőkre vonatkozó követelményeknek. A tervezett építmény vonatkozásában a jogszabályokban meghatározottaktól eltérés engedélyezése nem szükséges. A vonatkozó nemzeti szabványtól eltérő műszaki megoldás alkalmazására nem került sor. / Étv. 31. (2) bekezdés c)-h) pontok/ Az építmény tervezésekor alkalmazott műszaki megoldás az Étv. 31. (2) bekezdés c)-h) pontjában meghatározott követelményeknek megfelel, így különösen: a mechanikai ellenállás és stabilitás, a tűzbiztonság, a higiénia, egészség- és környezetvédelem, a használati biztonság, Nyilatkozom, hogy az építési/bontási tevékenységgel érintett építmény nem tartalmaz azbesztet. Alulírott Andréka István kijelentem, hogy a Tervezési jogosultsággal rendelkezem. POMÁZ, Felelős tervező:. ANDRÉKA ISTVÁN okl. építészmérnök É

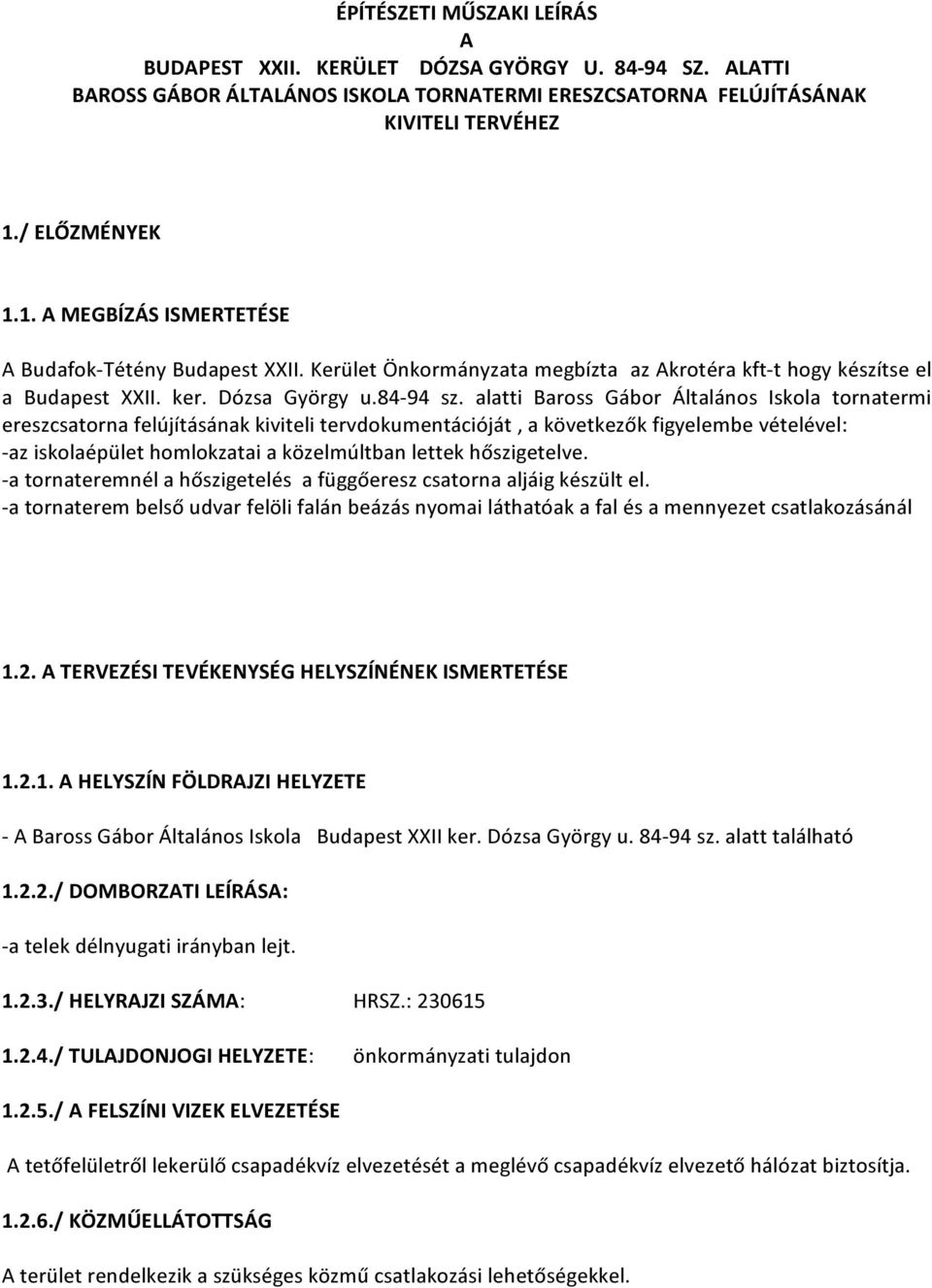

5 ÉPÍTÉSZETI MŰSZAKI LEÍRÁS A BAROSS GÁBOR ÁLTALÁNOS ISKOLA TORNATERMI ERESZCSATORNA FELÚJÍTÁSÁNAK KIVITELI TERVÉHEZ 1./ ELŐZMÉNYEK 1.1. A MEGBÍZÁS ISMERTETÉSE A Budafok-Tétény Budapest XXII. Kerület Önkormányzata megbízta az Akrotéra kft-t hogy készítse el a Budapest XXII. ker. Dózsa György u sz. alatti Baross Gábor Általános Iskola tornatermi ereszcsatorna felújításának kiviteli tervdokumentációját, a következők figyelembe vételével: -az iskolaépület homlokzatai a közelmúltban lettek hőszigetelve. -a tornateremnél a hőszigetelés a függőeresz csatorna aljáig készült el. -a tornaterem belső udvar felöli falán beázás nyomai láthatóak a fal és a mennyezet csatlakozásánál 1.2. A TERVEZÉSI TEVÉKENYSÉG HELYSZÍNÉNEK ISMERTETÉSE A HELYSZÍN FÖLDRAJZI HELYZETE - A Baross Gábor Általános Iskola Budapest XXII ker. Dózsa György u sz. alatt található / DOMBORZATI LEÍRÁSA: -a telek délnyugati irányban lejt / HELYRAJZI SZÁMA: HRSZ.: / TULAJDONJOGI HELYZETE: önkormányzati tulajdon / A FELSZÍNI VIZEK ELVEZETÉSE A tetőfelületről lekerülő csapadékvíz elvezetését a meglévő csapadékvíz elvezető hálózat biztosítja / KÖZMŰELLÁTOTTSÁG A terület rendelkezik a szükséges közmű csatlakozási lehetőségekkel.

6 2. TERVEZÉSI PROGRAM ISMERTETÉSE 2.1. Meglévő állapot ismertetése A Baross Gábor Általános Iskola a Budapest XXII. kerületének családi házas övezetében, a Dózsa György és a Damjanich utcák kereszteződésénél lévő saroktelken helyezkedik el. A bejárata a Dózsa György utcára nyílik. A múlt század elején épült iskola, egy a Damjanich utcai épületszárnyra merőlegesen csatlakozó új szárnyal lett kibővítve. Az új épületszárnyban kapott elhelyezést a tornaterem. A régi földszintes épület kisméretű téglából készült felmenő szerkezettel és ácsolt tetőszerkezettel rendelkezik. Az új pillérvázas kétszintes épületszárny vasbeton közbenső és zárófödémmel készült. A zárófödémen található modifikált bitumenes lemezfedés a közelmúltban lett felújítva. A régi épület tetőhéjalása hódfarkú cserép. A közelmúltban készült felújítási munkálatok alkalmával ki lettek cserélve az épület külső nyílászárói, a homlokzatok pedig hőszigeteléssel valamint Dryvit rendszerű vakolattal lettek ellátva. A tornaterem falának hőszigetelése csak a függőeresz csatorna aljáig készült el. Valószínűleg gazdasági okokból nem lett átépítve a csatorna. A csatorna belső, fal felöli éle alacsonyabban van mint a külső, így nagyobb zápor esetén vagy a csatornában felgyülemlett falevelek miatt az esővíz átbukik a fal felöli élen és áztatja a falat.

7 2.2. Tervezett állapot ismertetése A beázások megszüntetése érdekében el kell bontani a meglévő attika szegélyt, valamint ideiglenesen a függőeresz csatornát. A csatorna mögötti falfelületet hőszigetelő réteggel és Dryvit rendszerű vakolattal kell ellátni, a csatorna alatti szakasszal megegyező színben és rétegvastagságokkal. A falszigetelés kivitelezése előtt rögzítendőek az attika falra, a hidegen hajlított L profilok 75 cm-ként. A részben attika falra illetve L profilokra helyezet OSB lemezre kerülnek beépítésre a csatornatartó vasak valamint az új horganylemez ereszszegély. Az ereszszegély lemezre takar rá a meglévő bitumenes lemezfedés. A bontások elvégzése után a tervezővel egyeztetni kell a hidegen hajlított profilok és az OSB lap rögzítésének módjának pontosítása érdekében Védelmi, biztonsági és általános minőségbiztosítási követelmények Az építési terület biztonsági rendszerét a kivitelező határozza meg. Az építési szerelési folyamatban megvalósításra kerülő szerkezetek és az építési hely átvétel az Építőipari és szerelőipari szerkezetek minőségi és minőségellenőrzési követelményei MSZ szerint kell készüljenek el I. o. minőségben Általános munkavédelmi fejezet Jelen munkavédelmi fejezet a z I sz. Műszaki Irányelvek szerint készült tekintettel az 1993.évi XCIII. sz. Törvény és e törvény alapján kiadott 4/2002. (II. 20.) SzCsM-EüM együttes Rendelet az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről A kivitelezést végző cég feladata az egészséget nem veszélyeztető és biztonságos munkavégzés körülményei megvalósításának módját Munkavédelmi Szabályzatban határozzák meg. A Munkavédelmi Szabályzatot a saját VMSZ,az érvényes munkavédelmi előírások valamint a kiviteli tervdokumentáció munkavédelmi fejezetében előírtak alapján kell meghatározni. A kivitelezési munkálatok során a következő szabályzatok, rendeletek és szabványok betartása kötelező: -4/2002. (II. 20.) SzCsM-EüM együttes Rendelet az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről -5/1993. (XII.26) MüM. Rendelet a munkavédelemröl -31/1994. (xi.10.) IKM rendelet, a Hegesztési Biztonsági Szabályzat -33/ (XI. 10.) IKM rendelet, az Emelögép Biztonsági Szabályzat -MSZ Építöipari munkák általános biztonságtechnikai követelmények -MSZ Építöipari földmunkák, dúcolások és alapozások biztonságtechnikai követelményei -MSZ Épületszerelési munkák biztonságtechnikai követelményei -MSZ Kömüvesmunkák biztonságtechnikai követelményei -MSZ Beton és vasbetonmunkák biztonságtechnikai követelményei -MSZ 166/1-77/M Létesítési szabályzat -MSZ Üzemi szabályzat -MSZ 274 Villámvédelem -MSZ Felvonulási villamos berendezések létesítési szabályai építkezési területen --7/1985 (VII.20) ME az építőipari gépek munkavédelmi minősítéséről -28/2011. (IX. 06.) BM rendelet

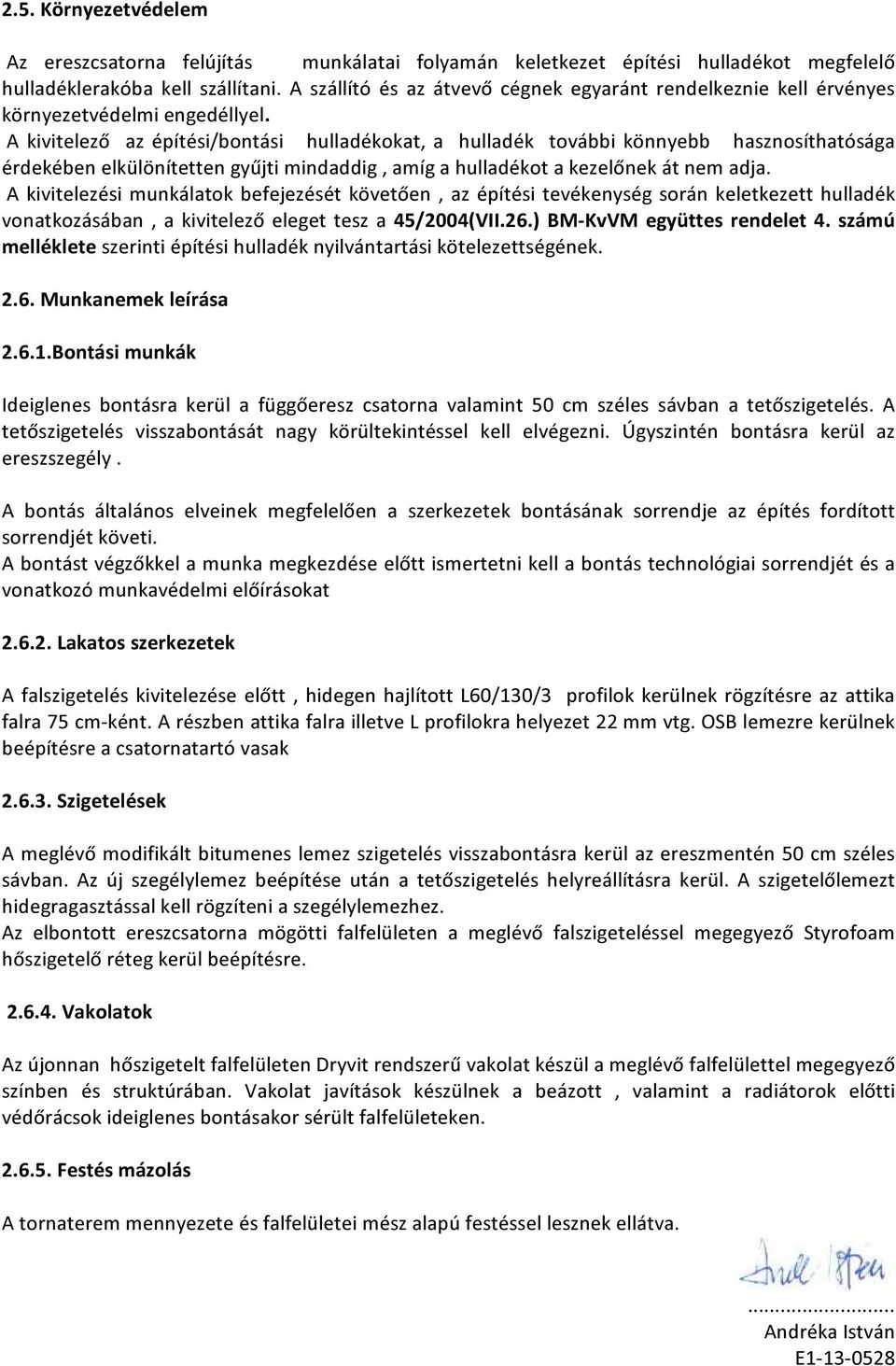

8 2.5. Környezetvédelem Az ereszcsatorna felújítás munkálatai folyamán keletkezet építési hulladékot megfelelő hulladéklerakóba kell szállítani. A szállító és az átvevő cégnek egyaránt rendelkeznie kell érvényes környezetvédelmi engedéllyel. A kivitelező az építési/bontási hulladékokat, a hulladék további könnyebb hasznosíthatósága érdekében elkülönítetten gyűjti mindaddig, amíg a hulladékot a kezelőnek át nem adja. A kivitelezési munkálatok befejezését követően, az építési tevékenység során keletkezett hulladék vonatkozásában, a kivitelező eleget tesz a 45/2004(VII.26.) BM-KvVM együttes rendelet 4. számú melléklete szerinti építési hulladék nyilvántartási kötelezettségének Munkanemek leírása Bontási munkák Ideiglenes bontásra kerül a függőeresz csatorna valamint 50 cm széles sávban a tetőszigetelés. A tetőszigetelés visszabontását nagy körültekintéssel kell elvégezni. Úgyszintén bontásra kerül az ereszszegély. A bontás általános elveinek megfelelően a szerkezetek bontásának sorrendje az építés fordított sorrendjét követi. A bontást végzőkkel a munka megkezdése előtt ismertetni kell a bontás technológiai sorrendjét és a vonatkozó munkavédelmi előírásokat Lakatos szerkezetek A falszigetelés kivitelezése előtt, hidegen hajlított L60/130/3 profilok kerülnek rögzítésre az attika falra 75 cm-ként. A részben attika falra illetve L profilokra helyezet 22 mm vtg. OSB lemezre kerülnek beépítésre a csatornatartó vasak Szigetelések A meglévő modifikált bitumenes lemez szigetelés visszabontásra kerül az ereszmentén 50 cm széles sávban. Az új szegélylemez beépítése után a tetőszigetelés helyreállításra kerül. A szigetelőlemezt hidegragasztással kell rögzíteni a szegélylemezhez. Az elbontott ereszcsatorna mögötti falfelületen a meglévő falszigeteléssel megegyező Styrofoam hőszigetelő réteg kerül beépítésre Vakolatok Az újonnan hőszigetelt falfelületen Dryvit rendszerű vakolat készül a meglévő falfelülettel megegyező színben és struktúrában. Vakolat javítások készülnek a beázott, valamint a radiátorok előtti védőrácsok ideiglenes bontásakor sérült falfelületeken Festés mázolás A tornaterem mennyezete és falfelületei mész alapú festéssel lesznek ellátva.... Andréka István E
