2 Megnevezés : Bugát Pál kórház - Főépület - Déli szárny bővítés Helyszín : Gyöngyös, Dózsa Gy. u hrsz: 1213/2 Megrendelő : Bugát Pál Kórház Tervfajta : Bontási tervdokumentáció Generál tervező : Línea Mérnökiroda Kft. BONTÁSI TERVDOKUMENTÁCIÓ Aláírólap 01. Bontás műszaki leírása 02. Bontási hulladék terv 03. Tervezői nyilatkozat 04. Bontandó épület fotói 05. Tervlapok F - 0/M Helyszínrajz M = 1:200 F - 1 Pinceszintek alaprajza M = 1:100 F - 2 Földszinti alaprajz M = 1:100 F - 3 Emeleti alaprajz M = 1:100 F - 4 A - A metszet M = 1:100 F - 5 Nyugati és déli homlokzatok M = 1:100 F - 6 Keleti és északi homlokzatok M = 1:100 Budapest, november A dokumentációt összeállította: Luchesi Ottó építész tervező sk.

3 Megnevezés : Bugát Pál kórház - Főépület - Déli szárny bővítés Helyszín : Gyöngyös, Dózsa Gy. u hrsz: 1213/2 Megrendelő : Bugát Pál Kórház Tervfajta : Bontási tervdokumentáció Generál tervező : Línea Mérnökiroda Kft. ALÁÍRÓLAP Nevezett tervezők (szakértő) aláírásunkkal hitelesítjük a tárgyi, általunk készített építészetiműszaki dokumentációt, melynek építésügyi hatósági eljárás (ÉTDR) azonosító száma.. Felelős Építész tervező Línea Mérnökiroda Kft. Luchesi Ottó E Budapest, 2013 november 10

4 Megnevezés : Bugát Pál kórház - Főépület - Déli szárny bővítés Helyszín : Gyöngyös, Dózsa Gy. u hrsz: 1213/2 Megrendelő : Bugát Pál Kórház Tervfajta : Bontási tervdokumentáció Generál tervező : Línea Mérnökiroda Kft. 01. BONTÁS MŰSZAKI LEÍRÁSA Jelenlegi állapot leírása A bontási dokumentáció a 1213/2 hrsz.-ú telek déli oldalán ill. délkeleti sarkán lévő három épület bontásáról szól, amelyek az alábbiak : kétszintes volt szakorvosi rendelő földszintes régi trafóház földszintes raktár műhely A szakorvosi rendelő meglévő épülete T alaprajzú, hosszfőfalas, földszint + 1 emeletes, részben alápincézett, lapos tetős. Az építmény a 1960-as években épült. Az új kórházi főépület építésekor, az 1980-as évek végén egy földszintes nyaktaggal kapcsolták össze a két házat. Az épület átfogó felújításon nem esett át, műszaki állapota ennek megfelelően erősen leromlott. Épületenergetikai szempontból meg sem közelíti a mai előírásokat. A kórház fejlesztési programja szükségessé teszi a szakorvosi rendelőintézet felújítását és bővítését, a más épületekben szétszórt rendelők egy helyre csoportosítását, valamint a felső szinteken kórházi hotelszárnyak létesítését. A meglévő épület geometriája, meglévő felmenő falai nem alkalmasak sem az építési terület optimális kihasználására sem arra hogy a felmenő szerkezetekhez igazítsuk az új funkciókat. A tartószerkezet nem képes további emeleti szintek hordására,így a fekvőbeteg osztályok csak egy új épület építése esetén helyezhetők el. Az épület egyéb szerkezetei mind erkölcsileg mind műszakilag elavultak. Egy esetleges teljes felújításnál az összes nyílászárót, burkolatot, a teljes épületgépészeti és elektromos hálózatot cserélni kellene. Fentiek miatt - bár az épület tartószerkezetei (alapozás - felmenő falak - födémek) az előzetes szemrevételezés alapján, megfelelő statikai ellenőrzés és megerősítés után jelen állapotukban megtarthatóvá tehetőek - a ráépítés lehetetlensége és az esetleges felújítás gazdaságtalansága miatt a meglévő épület teljes elbontása javasolt. Az épület szerkezeti rendszere Az épület T alaprajzú, két illetve három traktusos hossz főfalas, 59,00 x 36,82 m befoglaló méretű, földszintes és egy emeletes épület, egy része alápincézett. Tartó- ill. körítőfalak: tömör tégla falazat Födémek: téglabetétes vasbeton födém Válaszfalak tégla válaszfallap Nyílászárók: külső: acél-alumínium tisztítószárnyas Ill. acél - aluminium üvegfalak Belső: hevedertokos fa szerkezetek Tetőhéjalás: kavicsolt bitumenes lemez fedés Épületgépészet: központi fűtés pincei hőközponttal

5 Az építmény jelenlegi állapota a jelenlegi funkcióknak részben felel meg. Az épület alaprajzi rendszere továbbfejlesztésre, esetleges bővítésre alkalmatlan. Amíg az épület tartószerkezete kielégítőnek mondható, az összes többi épületszerkezet elhasználódott, mind műszakilag, mind eszmeileg értéktelenné vált. Különösen érvényes ez a külső nyílászárókra és az épületgépészeti kialakításra. A belső nyílászárók és burkolatok elhasználódtak. Az épület földszinti falazata a kapillárisan felszívódott talajpára nyomait viseli magán - a vakolat több helyen táskásodott. A terület délkeleti sarkán álló két épület a régi trafóház, és raktár- műhely Az épületek földszintesek, téglafőfalakkal, hagyományos ács tetőszerkezettel. Befoglaló méreteik : trafóház : 6,45 x 12,65 belmagasság 4,50 m raktár műhely : 5,0 x 18,5 belmagasság : 3,00 m Az épületekben valaha volt funkciók már több éve szükségtelenné váltak, így az épületek használaton kívül vannak. Ennek megfelelően az épületek műszaki állapota minden szempontból leromlott, a nyílászárók egy része kibontva a gépészeti felszerelések kiszerelve, az ablak üvegek kitörve. Bontásuk mindenképpen indokolt. A bontás technológiája: A bontás alapelve: az egyes épületszerkezetek bontásának sorrendje azok beépítésének sorrendjével ellentétes. Az épületszerkezetek bontását csak az épület elektromos rendszerének ártamtalanítása, valamint a meglévő épületgépészeti rendszerek víztelenítése után lehet megkezdeni. Az épületet ellátó minden közművet a telekhatáron lévő bekötésekig. Ill. a mérőkig vissza kell bontani, ill. le kell zárni. A bontást fölülről a tetőfedés és a zárófödém bontásával kell kezdeni. Megfelelő magasságban bontó állást (állványzatot) kell építeni, majd a szerkezet elemeit ezután lehet kisebb hordozható darabokra szétvágva elbontani. A szerkezeti falakat felülről soronként kell elbontani. Ledöntésük kifejezetten tilos, figyelembe véve az általános balesetveszélyen túl a földszint, illetve a pince fölötti födém ezen terhelésre nem méretezett teherbírását. A földszint és a pince fölötti födémet alulról teljes felületben szakaszonként alá kell pallózni, és az alápallózott szakaszokat lehet elbontani. A bontás sorrendje: tetőfedés, zárófödém, emeleti falak, közbenső födém, földszinti falak, pince feletti födém. A bontás során a gyalogosok védelme érdekében az épület körüli járdát megfelelő engedély birtokában el kell keríteni.

6 Biztonsági előírások A bontást csak az erre vonatkozó képesítéssel rendelkező vállalkozó végezheti. A falak bontásakor a födémeket bontott anyaggal túlterhelni tilos, a bontott anyagokat folyamatosan el kell szállítani. A bontás során a vonatkozó munkavédelmi és balesetvédelmi előírásokat be kell tartani. A bontás során a szomszédos területekről való behatolást a bontási terület zárt körbekerítésével és 24 órás őrző portaszolgálat igénybevételével kell megakadályozni. Budapest, november 10 Luchesi Ottó építész tervező s.k.

7 Megnevezés : Bugát Pál kórház - Főépület - Déli szárny bővítés Helyszín : Gyöngyös, Dózsa Gy. u hrsz: 1213/2 Megrendelő : Bugát Pál Kórház Tervfajta : Bontási tervdokumentáció. Generál tervező : Línea Mérnökiroda Kft. 02. BONTÁSI HULLADÉK TERV A bontási tevékenység a Gyöngyös, Dózsa György utca számú telken álló szakorvosi rendelőintézet, a volt trafóház és a raktárépület teljes lebontását jelenti. A bontás során keletkező hulladékok várható mennyiségét a 45/2004. (VII. 26.) BM-KvVM együttes rendeletben előírtaknak megfelelően a tervlapok tartalmazzák. A nagyobb volumenben képződő bontási hulladékok mennyiségének számítását az alábbiakban adjuk meg: Bontási hulladékok: Betontörmelék -szerkezeti beton 499,8 m 3 x 2,5 = 1249,60 t -aljzatbeton 56,9 m 3 x 2,0 = 113,80 t - alaptestek 147,5 m 3 x 2,0 = 295,00 t Aszfalttörmelék -bitumenes szigetelések 12,6 m 3 x 1,5 = 18,90 t Faanyagok -fa födémek, fedélszék 25,5 m 3 x 0,9 = 22,95 t -fa nyílászárók 19,2 m 3 x 0,9= 17,28 t Fémhulladék -fém nyílászárók 395,0 x 0,135 = 53,33 t -egyéb acélszerkezet (korlátok, kiváltók) 32,50 t -vezetékek, bádogozás 16,37 t Vegyes építési hulladék -vakolat, habarcs 114,0 m 3 x 1,6 = 182,42 t -üveg 395,0 x 2 x0,004 x 2,0 6,32 t Ásványi eredetű építőanyag hulladék -téglafalak 1030,60 m 3 x 1,6 = 1648,96 t -kerámia burkolatok 25,5 m 3 x 1,8 45,90 t Bontási hulladék összesen 3703,30 t

8 A kivitelezőnek az építés helyére meg kell kérni az illetékes környezetvédelmi hatóságtól a KÜJ és KTJ számot. A jogszabály előírja az építkezés során a bontási és építési hulladék nyilvántartólap vezetését. Az építési és bontási hulladékkal kapcsolatos nyilvántartási és adatszolgáltatási kötelezettségeknek a hulladékkal kapcsolatos nyilvántartási és adatszolgáltatási kötelezettségekről szóló 440/2012 (XII. 29.) Korm. rendelet alapján is eleget kell tenni. Budapest, november 10 Luchesi Ottó építész tervező sk.

9 BONTÁSI HULLADÉK TERVLAP A bontási tevékenység során keletkező hulladékhoz Az építtető adatai: A vállalkozók adatai: Dátum: Neve: Bugát Pál Kórház Címe: Gyöngyös, Dózsa György utca Neve, címe: KÜJ, KTJ száma:... Neve, címe: KÜJ, KTJ száma:...,... Neve, címe:..., KÜJ, KTJ száma: A bontási terület adatai: Címe: Gyöngyös, Dózsa György u Helyrajzi száma: 1213/2... A végzett tevékenység: épület teljes, vagy részleges lebontása. (A kívánt rész aláhúzandó!) Sorszám Bontási hulladék A hulladék anyagi minősége szerinti csoportosítás EWC kódszám Tömeg (t) Kezelési mód Megnevezése Helyszíne 1. Kitermelt talaj lerakóra terítés 2. Betontörmelék 3. Aszfalttörmelék 4. Fahulladék 5. Fémhulladék 6. Vegyes építési és bontási hulladék 7. Ásványi eredetű építőanyaghulladék ,4 lerakóra terítés ,9 lerakóra terítés ,2 égetéssel hőfejlesztés ,2 gyűjtés újrahasznosítás ,7 lerakóra terítés ,9 lerakóra terítés Összesen: 3703,3

10 Megnevezés : Bugát Pál kórház - Főépület - Déli szárny bővítés Helyszín : Gyöngyös, Dózsa Gy. u hrsz: 1213/2 Megrendelő : Bugát Pál Kórház Tervfajta : Bontási tervdokumentáció. Generál tervező : Línea Mérnökiroda Kft. 03. TERVEZŐI NYILATKOZAT Alulírott a létesítmény felelős építész tervezője kijelentem, hogy a Gyöngyös, Dózsa György utca sz. alatti (hrsz.: 1213/2) jelenleg szakorvosi rendelőintézetnek használt épület bontási tervdokumentációjában alkalmazott műszaki megoldások megfelelnek az országos és ágazati (szakmai) szabványoknak, műszaki előírásoknak, valamint az általános érvényű hatósági előírásoknak, rendeleteknek és határozatoknak. A dokumentáció készítése során a 312/2012 (IX.8.) Kormány rendelet 60 előírásainak figyelembe vételével jártunk el. A dokumentáció tűzrendészeti és munkavédelmi szempontból külön ellenőrzésre került. A dokumentációban rögzítette műszaki megoldások kielégítik az évi XCIII. Törvény a munkavédelemről bekezdésében, valamint az CII törvényben (A munkavédelemről szóló évi XCIII. Tv. Módosítása ) foglalt követelményeket. A tervben foglalt megoldások megfelelnek az érvényben lévő Országos Tűzvédelmi Szabályzatnak Budapest, november 10. Luchesi Ottó felelős építész tervező É

11 Megnevezés : Bugát Pál kórház - Főépület - Déli szárny bővítés Helyszín : Gyöngyös, Dózsa Gy. u hrsz: 1213/2 Megrendelő : Bugát Pál Kórház Tervfajta : Bontási tervdokumentáció. Generál tervező : Línea Mérnökiroda Kft. 04. BONTANDÓ ÉPÜLETEK FOTÓI

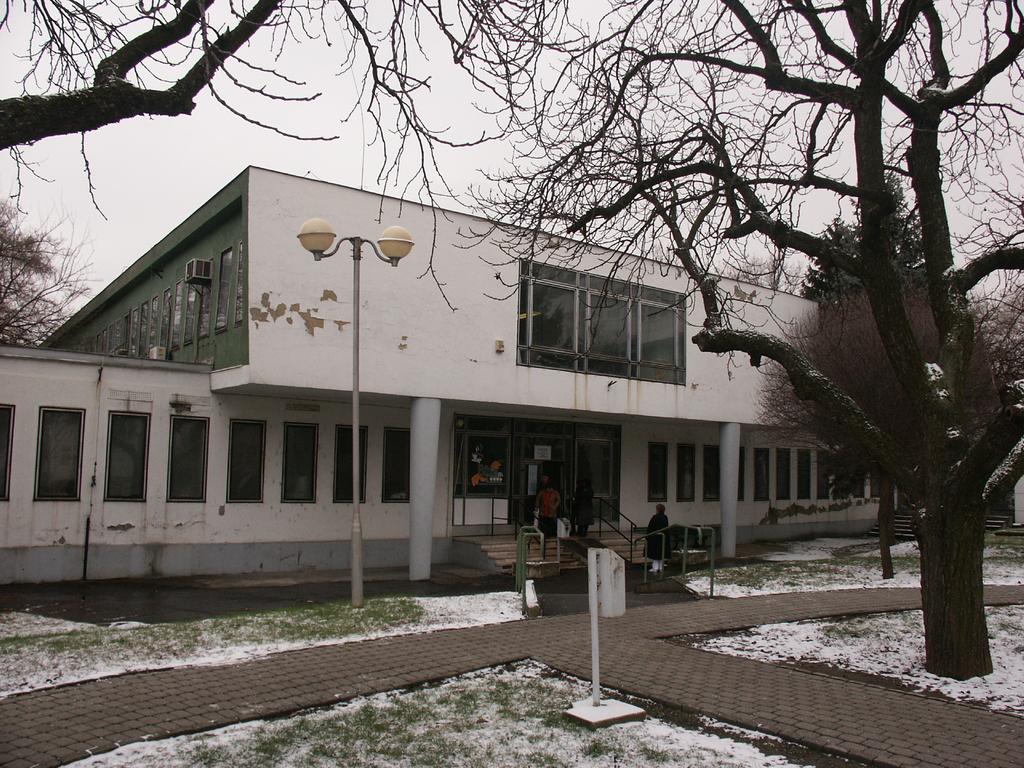

12 SZAKORVOSI RENDELŐ

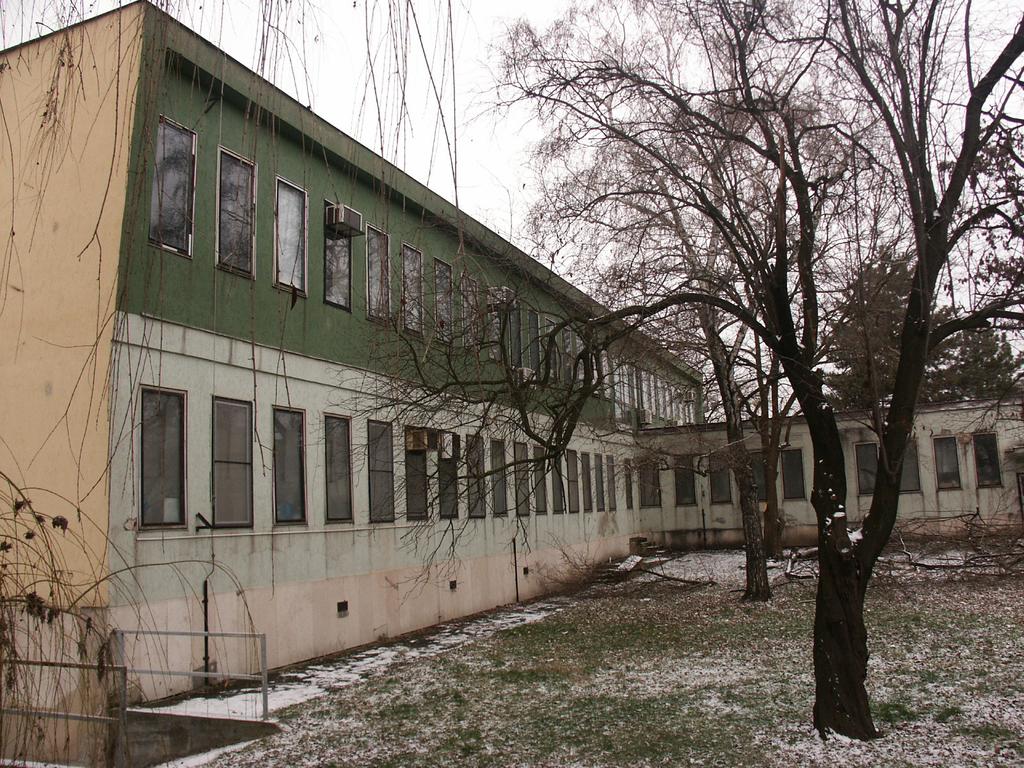

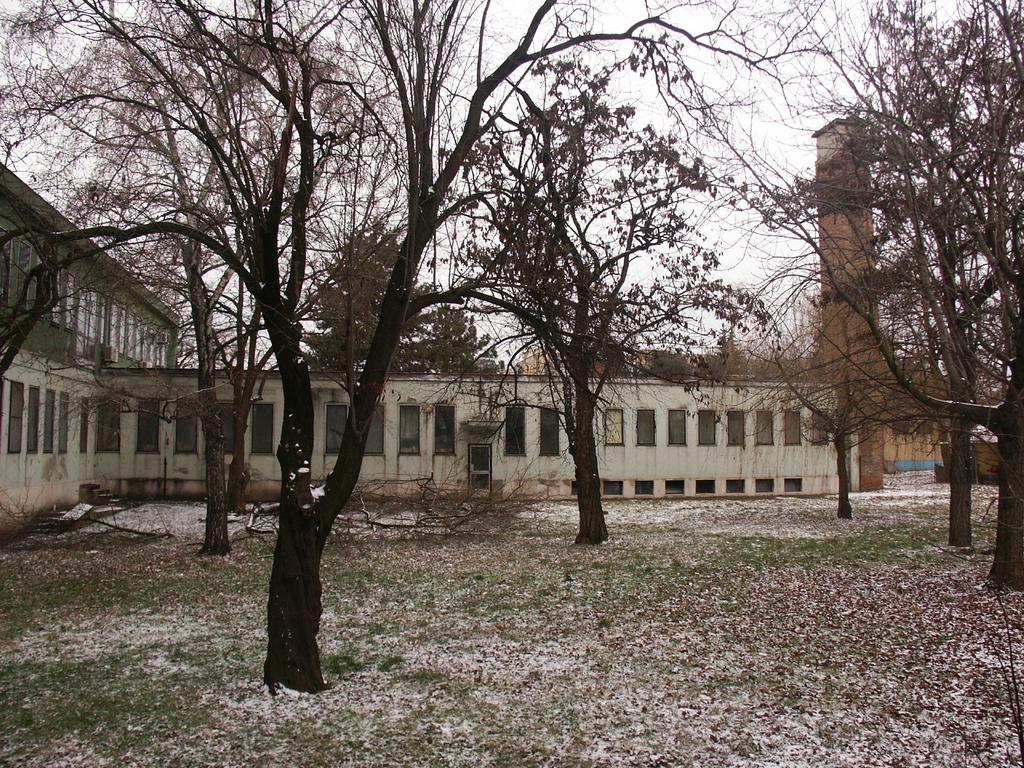

13 SZAKORVOSI RENDELŐ

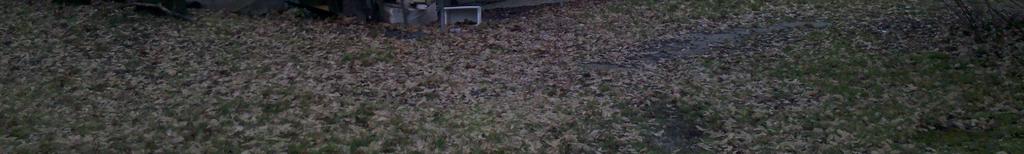

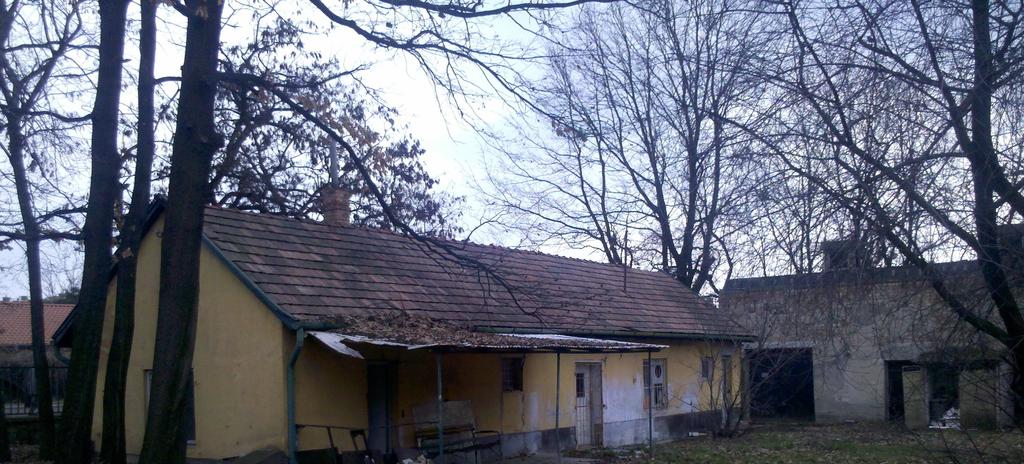

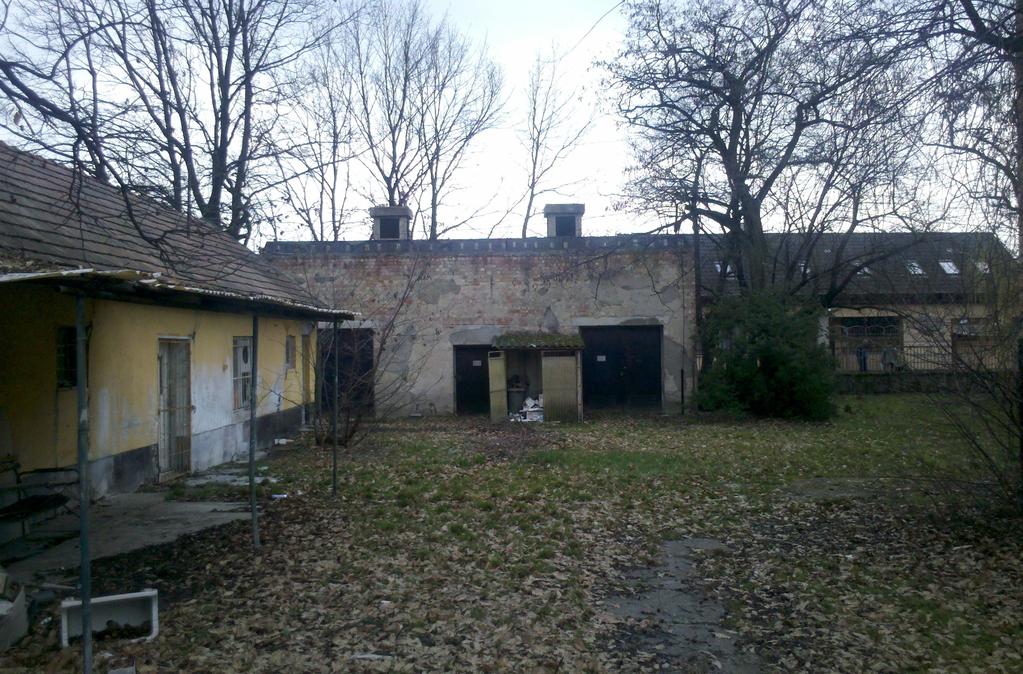

14 RAKTÁR - MŰHELY TRAFÓHÁZ
