HEGESZTÉSI ELJÁRÁSOK ALAPISMERETEI

Átírás

1 HEGESZTÉSTECHNIKA

2 HEGESZTÉSI ELJÁRÁSOK ALAPISMERETEI Elektródás kézi hegesztés MIG/MAG-hegesztés/ védőgázas hegesztés MIG forrasztás A villamos ív a munkadarab és egy olvadó elektróda között alakul ki. Az elektróda így egyben a heganyagot is szolgáltatja. A pálcaelektródát egy elektródatartóba rögzítik, és a hegesztő vezeti végig a varrat mentén. A pálcaelektródák általában bevonatosak. A bevonat szintén elolvad, mielőtt a környezeti levegő hozzáférhetne az anyaghoz. A hegfürdő megszilárdulása után eltávolítják a salakot. Az (S)-jelzéssel ellátott készülékek magasabb villamos veszélyeztetettség esetén is alkalmazhatók. Az inverteres hegesztő berendezések különleges jó hegesztési tulajdonságokkal rendelkeznek, ezért speciális elektródákhoz is jól alkalmazhatók. Szinte az összes hegeszthető anyag hegeszthető pálcaelektródákkal, pl. szerkezeti acél, kazánacél, csőacél, acélöntvény, nemesacél, keményacél felrakások stb. Az elektródás kézi hegesztés egyszerű és biztonságos. A kompakt készülékek gond nélkül kezelhetők és könnyedén szállíthatók. Mivel nincs szükség gázra, a szabadban, akár szélben is lehet végezni a hegesztési munkát. Elektródás hegesztő berendezéseket az ipartól a szakmunkákig minden területen használnak. MIG/MAG hegesztés/ védőgázas hegesztés A MIG/MAG eljárásnál (MIG = Metall-Inert- Gas, semleges védőgázas ívhegesztés / MAG = Metall-Aktiv-Gas, aktív védőgázas ívhegesztés) a villamos ív az olvadó, automatikusan adagolt hegesztőhuzal (elektróda) és a munkadarab között alakul ki. Egy külön hozzáadott gáz védi a villamos ívet és a hegfürdőt a környezeti levegőtől. A védőgázt és a hegesztőhuzalt az alapanyagnak megfelelően kell megválasztani. A hegeszthető anyagok a következők: Alumínium és alumínium ötvözetek Eljárás: MIG. A huzalelektródát a hegesztendő anyagnak megfelelően kell megválasztani. Védőgáz: argon, hélium vagy keverékek Általános szerkezeti, kazán-, csőacél Eljárás: MAG Huzalelektróda: SG 1 3 Védőgáz: gázkeverék (Ar, CO 2 ) vagy CO 2 Erősen ötvözött acél Eljárás: MAG Huzalelektróda: a hegesztendő anyagnak megfelelően. Védőgáz: gázkeverék (pl. Ar/CO 2 vagy Ar/CO 2 /O 2 ) Számottevő előnyei miatt a MIG/MAG hegesztés a leggyakrabban használt hegesztési eljárás manapság. A nagy hegesztési sebesség, a minimális utómunka és a csekély alakváltozás kiváló gazdaságosságot eredményez. A hegesztési varrat magas szilárdsága, a kiváló vékonylemez-tulajdonságok, valamint a mind acél, alumínium és nemesacél esetén egyszerű és biztonságos kezelés összességében egy univerzális eljárást eredményez. Elektródás hegesztés MIG/MAG hegesztés MIG forrasztás A szabványos elnevezésén MSG (védőgázas forrasztás) egy keményforrasztási eljárás. A villamos ív az olvadó, folyamatosan adagolt forraszhuzal-elektróda és a munkadarab között alakul ki. A hozzáadott védőgáz védi a villamos ívet és a folyékony forraszanyagot a környezeti levegő behatásától. A kezelés ugyanolyan egyszerű mint a MIG/MAG hegesztés. A horganyzott lemezek toldásánál a MIG forrasztás jelentős előnyökkel rendelkezik a MIG/MAG hegesztéssel szemben. A forraszhuzal alacsony olvadási hőmérsékletének (kb C) köszönhetően csak közvetlenül a forrasztásnál ég le minimálisan a cinkbevonat. (a cink 419 C-on olvad, és 906 C-nál elpárolog) A forrasztási varrat korrózióállósága magasabb, és könnyebb felületi megmunkálást tesz lehetővé. A forrasztóhuzalok rézalapú ötvözetek, amelyek ötvözői pl. szilícium vagy alumínium. Az alacsony hőbevitel miatt vékony lemezek esetén is csak csekély az alakváltozás. Alkalmas bevonatos (horganyzott, foszfátozott, alumíniumozott) és bevonat nélküli acéllemezek, nemesacél és acél/nemesacélkötések (fekete-fehér kötések) forrasztására. A forrasztási hegek magas kötésszilárdsággal rendelkeznek. Védőgáz: Tiszta argon vagy kevés hozzákevert gázt tartalmazó argon. Horganyzott fi nomlemezeket használnak manapság az autóiparban, építőiparban, klímatechnikában, háztartási készülékeknél és a bútoriparban. Ezekhez az alkalmazásokhoz ideális a MIG forrasztás. Pálcaelektróda Bevonat Pálcamag Gáz/salak Villamos ív Védőgázfúvóka Áramátadó Elektróda Védőgáz Villamos ív Védőgázfúvóka Áramátadó Forrasztó elektróda Védőgáz Villamos ív 2 HEGESZTÉS - FORRASZTÁS Hegfürdő Hegfürdő Forraszanyag Alapanyag Alapanyag Alapanyag

3 WIG / TIG hegesztés Plazmavágás A WIG eljárásnál (WIG = Wolfram-Inert-Gas) a villamos ív a nem olvadó volfrám elektróda és a munkadarab között alakul ki. A villamos ív igen intenzív, és könnyen irányítható. Egy külön odavezetett argon védőgáz védi a villamos ívet és a hegfürdőt a környezeti levegőtől. Amennyiben szükséges a többletanyagot kézzel vagy egy speciális hideghuzal-adagolóval adagolják. Az acélt, nemesacélt, rezet, titánt stb. egyenárammal hegesztik. Az elektróda a negatív pólusra csatlakozik és hegyesre csiszolt. Az alumíniumot, magnéziumot, illetve ezek ötvözeteit az oxidréteg felszakítása érdekében kizárólag váltakozó árammal hegesztik. Az elektróda hegye tompa. A hegesztésnél a formája lekerekítetté, akár gömbölyűvé válik. Modern inverteres áramforrások esetén hegyes volfrám elektródával is lehet hegeszteni. A WIG hegesztés előnyei: Az ív egyszerű kezelhetősége és jó uralhatósága rendkívül kényelmes és alapos munkát tesznek lehetővé. A munkadarab kisebb mértékű revésedése, a keskeny hegfürdő, a folyasztószerek feleslegessé válása, és a fröccsenésmentes ív tiszta, pontos hegeket eredményez, salakzárványok és további utómunkák nélkül. A plazmavágásnál a villamos ív egy nem olvadó elektróda és a munkadarab között alakul ki. Egy fúvókán keresztül hozzávezetett sűrített levegő tovább fókuszálja, ami jelentősen növeli az intenzitást és a stabilitást. Ennek a fókuszálásnak köszönhetően az égőben egy magas hőmérsékletű, nagy energiatartalmú gáz jön létre, amelynek elektromos energiája rögtön hővé alakul. Ezt az ionizált gázt, amely átviszi az ívet a munkadarabra, plazmának nevezik. Vágható anyagok: A plazmavágással acélok, nemesacélok, alumínium, réz, ötvény, sárgaréz stb. vágható. Az eljárás különleges előnyei: A plazmaív nagy energiasűrűsége miatt magas vágási sebesség érhető el. A vágásokat meredek szélek, alakváltozásmentesség és kiváló gazdaságosság jellemzi. A gond nélküli kezelés és a vágógázként használt egyszerű sűrített levegő határtalan lehetőségeket kínál: Az acél- és fémszerkezetek építésében, épületgépészetben, tartályok építésénél és sok egyéb területen. WIG hegesztés Plazmavágás Gázfúvóka Volfrám elektróda Védőgáz Villamos ív Hegfürdő Alapanyag Elektróda Vágógáz Hűtőgáz Plazmafúvóka Plazmaív Alapanyag HEGESZTÉS - FORRASZTÁS 3

4 MŰSZAKI INFORMÁCIÓK 1 Elektródák 1.1 Általános leírás A pálcaelektródák kiválóan alkalmasak mindenféle acél, különösen CuNi-acélok, acélöntvények, szürkeöntvények és különböző nem vas fémek hegesztésére. A pálcaelektródás kézi ívhegesztésnél a villamos ívet egy a levegő ionizált gázain áthaladó áram hozza létre. A villamos ív a munkadarab hegesztési zónáját és a pálcaelektróda végét kb C-ra hevíti negatív pólusra kapcsolás esetén, illetve pozitív pólusra kapcsolás esetén kb C-ra. Az olvadás azonnal bekövetkezik. Az elektróda cseppekben jut a hegfürdőbe és egy egységet alkot a megolvadt alapanyaggal Bevonat Feladatok: A levegő elszigetelése az elektródában folyó áram felgyorsítására Az oxigén és nitrogén távoltartása a hegfürdőtől A szennyeződések, mint például kén, foszfor és szén megkötése Egyenletes hegképzés Gázképződés, hogy a salak könnyebb legyen a hegfürdőnél, és felússzon Minél lassabban hűl le a salak, annál gyorsabban szilárdul meg a hegfürdő, és annál szívósabb lesz a varrat. 1.3 Bevonattípusok Rutil (R): Kiválóan alkalmas sima, tiszta varratokhoz. Kevés fröccsenés és jól eltávolítható salak. Viszonylag sok salakot képez. Cellulóz (C): Különösen fentről lefelé készített kitöltő varratokhoz alkalmas. Jól alkalmazható horganyzott alapanyagoknál. Kevés salakot képez illetve kiváló légrésáthidalás. Hajlamos a tapadásra és némileg nehezebben gyújt be. Bázikus (B): Nagyon jó mechanikus szilárdságú hegesztést eredményez magas széntartalmú acélokhoz. Jó alakíthatóság. Az újragyújtás nehezebb. Hajlamos a tapadásra, ezért esetleg szükséges az elektródák előmelegítése Bevonatok típus rövid jelzése DIN 1913 szerint 1.5 Áramerősségek beállítása Az egyes adatlapokban az elektróda átmérőkhöz megadott maximális és minimális áramerősségek azt az áramerősség-tartományt adják meg, amelyben az elektródával hegeszteni lehet. Ez azonban nem jelenti azt, hogy bármely, ebbe a tartományba eső árammal ideálisan lehet dolgozni. A beállítandó áramerősség függ hegesztési helyzettől, az alkatrész hőelvezetési körülményeitől (méret és lemezvastagság) és a kívánt varratminőségtől. A minőségi hegesztéseknél, pl. átvételköteles elemeknél a megadott maximális áramerősséget kb. 10 %-kal csökkenteni kell. A megadott áramerősség-tartományt ezek alapján úgy kell érteni, hogy a minimális áramerősségénél az elektróda még éppen hegeszt, illetve stabil ívet hoz létre, és a maximális áramerősség az elektróda terhelhetőségének a felső határát jelenti. Mielőtt megkezdi a hegesztési munkát, át kell gondolnia, milyen elektróda átmérőt alkalmazzon milyen anyagvastagsághoz, és hány amper áramerősség szükséges. Ehhez a következő táblázat ad meg irányadó értékeket: Amper Elektróda átmérő ,5 2,0 mm ,0 2,5 mm ,5 3,25 mm ,25 5,0 mm 1.6. Hegesztési helyzet DIN 1912 szerint függőleges vízszintes fej felett felfelé haladó varrat vályúhelyzet keresztirányú varrat lefelé haladó varrat A C R R (C) RR RR (C) AR B (R) B RR (B) Elektródaátmérő cellulóz bevonat rutil bevonat (vékony/középvastag) rutilcellulóz bevonat (középvastag) rutil bevonat (vastag) rutilcellulóz bevonat (vastag) rutilos savas bevonat (keveréktípus) bázikus bevonat, nem bázikus összetevőkkel bázikus bevonat rutil bázikus bevonat (vastag) 1.7. Raktározás és visszaszárítás A pálcaelektróda bevonata higroszkópos, azaz a tárolás közben nedvességet vesz fel a levegőből. A levegő páratartalmától függően a bevonat hidrogén tartalma magas lehet. Ez fokozott fröccsenéshez és pórusképződéshez vezethet. Ezért szükséges, hogy az elektródákat zárt csomagolásban tárolják száraz helyiségekben. A bázikus bevonatú pálcaelektródákat vissza kell szárítani ahhoz, hogy elérjék az optimális minőségüket (lásd címke). 4 HEGESZTÉS - FORRASZTÁS

5 2 Védőgázas hegesztés MSG Védőgázas ívhegesztés olvadó huzalelektróda Védőgázas hegesztés WSG Volfrámelektródás védőgázas hegesztés nem olvadó volfrámelektróda MIG Védőgáz (nem reakcióképes gáz) Argon/Hélium Alkalmazási terület: összes oxigénre érzékeny alapanyag, pl. alumínium, réz és egyéb ötvözetek MAG Aktív gáz (reakcióképes gáz) CO 2/gázkeverék Alkalmazási terület: az összes ötvözetlen, gyengén és erősen ötvözött acél, valamint acélöntvények WIG Védőgáz (nem reakcióképes / semleges gáz) Argon/Hélium Alkalmazási terület: összes hegeszthető fém A WSG hegesztésnél nem használható aktív gáz 2.1. Általános tudnivalók Aktívgázas ívhegesztés (MAG): A védőgázok felhasználásánál szén-dioxidot vagy gázkeverékeket (argon + szén-dioxid/ oxigén) használnak. A felhasznált védőgázok szabad vagy kötetlen oxigént tartalmaznak. A kémiai kötést könnyen kialakító oxigén a hegesztésnél kémiai reakciót vált ki, ezért aktív. Az oxigén tartalmú védőgázokkal ötvözetlen, gyengén és erősen ötvözött acélok hegeszthetők. 2.2 Védőgázok hegesztéshez A 4.6-os tisztaságú argon (EN 439 szerint I 1) a standard védőgáz, és minden alapanyaghoz használható. Az aktív alapanyagokhoz, mint pl. a titán, tantál stb. 4.8-as tisztaság ajánlott. Hélium, illetve hidrogén hozzáadásával befolyásolhatók a védőgáz tulajdonságai. Ügyelni kell azonban az alapanyaggal való kompatibilitásra. Védőgáz Alapanyag Megjegyzések Argon összes hegeszthető fém gyakori alkalmazás gáz érzékeny alapanyagoknál és CrNiacéloknál gyökvédelem szükséges. VARIGON *S VARIGON * He 30 S alumínium és alumínium ötvözetek fokozott ívstabilitás és gyújtási biztonság, váltakozó áramú hegesztésnél Védőgázas ívhegesztés (MIG): Védőgázként argont, héliumot vagy ezen gázok keverékét használnak. A védőgázok nem lépnek reakcióba más anyagokkal (inert = nem aktív). Inertgázokkal alumíniumot, rezet, titánt és más nem vas fémeket hegesztenek. VARIGON * He 30 VARIGON * He 50 VARIGON * He 70 Helium VARIGON * H2 VARIGON * H5 VARIGON * H6 VARIGON * H10 alumínium és alumínium ötvözetek réz és rézötvözetek erősen ötvözött CrNi-acélok a forróbb ív miatt - jobb a beégés - magasabb a hegesztési sebesség gyújtási nehézségek a He miatt - begyújtás argon alatt a forróbb ív miatt - jobb a beégés - magasabb a hegesztési sebesség nikkel és nikkel alapú ötvözetek a pórusok elkerülésére * A VARIGON a Linde Aktiengeselschaft, DE bejegyzett márkaneve. HEGESZTÉS - FORRASZTÁS 5

6 MŰSZAKI INFORMÁCIÓK Védőgáz Ar Gázkeverék CO 2 Reakció az olvadékkal nincs gyenge erősebb Ionizáció nagyon jó jó kevésbé jó Varrat kiemelkedés, beégési mélység Varrat felülete sima enyhén pikkelyes durva pikkelyes Fröccsenés nincs kevés számos Huzattal szembeni érzékenység nagyon nagy nagy kevésbé nagy Alumínium Acél + VA (fekete + fehér) Acél (fekete) Szabály: Átfolyási mennyiség l/percben MIG/MAG hegesztésnél Huzal Ø x 10 = l/perc Átfolyási mennyiség l/percben WIG hegesztésnél A: 6,5 7,5 l/perc A: 8,5 9,5 l/perc 2.3. Hegesztő berendezés áram megválasztása A következő táblázatban az áramforrás szükséges teljesítményének irányadó értékei találhatók az alapanyag és a falvastagság függvényében. Az áramfajta megválasztása szintén az alapanyagtól függ. Alapanyag Falvastagság (mm) Ötvözetlen és ötvözött acélok Alumínium és alumíniumötvözetek 2-ig 120 A 120 A 200 A Réz és rézötvözetek Alapanyagok Ötvözetlen és ötvözött acélok, réz és rézötvözetek, nikkel és nikkelötvözetek, titán és titánötvözetek, cirkónium, tantál, volfrám Áramfajta Polaritás = ( ) * 4-ig 200 A 200 A 250 A 6-ig 250 A 250 A 300 A Alumínium és alumíniumötvözetek ~ = ( ) * Magnézium és magnéziumötvözetek ~ 2.4. Mit jelent a 2-ütem, illetve 4-ütem egy MIG/MAG hegesztő berendezésnél? 2-ütemű hegesztés: Égőgomb nyomva tartása: Gázszelep kinyílik A készülék automatikusan vezérli a huzal előtolási sebességét A villamos ív begyullad Égőgomb elengedése: Huzal előtolása megáll Automatikusan vezérelt üresjárati idő letelik Huzal visszaég - nem ragad bele a hegfürdőbe 4-ütemű hegesztés: Égőgomb rövid megnyomása: Gázszelep kinyílik A készülék automatikusan vezérli a huzal előtolási sebességét A villamos ív begyullad Égőgomb újbóli rövid megnyomása: Huzal előtolása megáll Automatikusan vezérelt üresjárati idő letelik Huzal visszaég - nem ragad bele a hegfürdőbe 6 HEGESZTÉS - FORRASZTÁS

7 3 WIG hegesztés Gyújtási módok WIG hegesztésnél Érintésmentes gyújtás nagyfeszültségű impulzusokkal Közelítés a munkadarabhoz A segédív begyújtása nagyfeszültségű impulzusokkal Villamos ív kialakulása ContactTIC gyújtás Közelítés a munkadarabhoz WIG tű enyhe meghúzása a munkadarabon G G Elemelés és a villamos ív kialakulása Új fejlesztésű gyújtórendszer nagyfrekvencia nélkül Alkalmazás: Hegesztési munkák számítógépekkel közvetlenül összekötött berendezéseken zavarérzékeny berendezéseken Előnyök: egyszerű kezelés hibamentes gyújtás 3.1 Volfrám elektródák méreteinek ismertetése mm-ben Névleges átmérő 0,5 1,0 1,6 2,4 3,2 4,0 6,4 8,0 Hossz Hegesztés egyenárammal (negatív pólus az elektródán) Az elektródát általában hosszanti irányba történő csiszolással hegyezik. Egyes esetekben a csiszoláskor keletkezett barázdákat polírozással kell eltávolítani. Kémiai összetétel és színkód Rövid jelölés Alapanyag száma Oxidadalékok Arány tömeg-%-ban Színkód WP nincs zöld lantánozott arany WT tórium-oxid piros WC cérium-oxid szürke Hossz Volfrám elektródák arany Lantánozott. Kiváló gyújtási tulajdonságok és magas használati idő. Alkalmas egyen- és váltakozó áramhoz. Környezetbarát. 100 %-osan sugárzásmentes. Vigyázat: Ha a volfrám elektróda hegye a hegfürdővel vagy hegesztő pálcával érintkezve szennyeződik, akkor az elektródának ezt a részét teljesen le kell munkálni. HEGESZTÉS - FORRASZTÁS 7

8 ALAPHIBÁK ÉS ORVOSLÁSUK RÖVIDEN Polaritás: Egyenes polaritás: az elektróda a katód (negatív pólus), a munkadarab az anód (pozitív pólus) Fordított polaritás: az elektróda az anód (pozitív pólus), a munkadarab a katód (negatív pólus) Szárítás: nagyon fontos, hogy a hidrogén távozzon a pálcából. Legfeljebb háromszor szabad szárítani egy elektródát! AWS szám: pl. E 42 4 B 42 H5 E 42 4 B 4 2 H5 elektróda típusa szakítószilárdság hőmérséklet bevonat felépülés pozíció H tartalom AWS szám egyezősége: ugyanaz vagy nagyon hasonló termék Alaphibák: helytelen gépbeállítás felcserélt polaritás nem megfelelő vagy a megengedettnél többszöri szárítás nem megfelelő ívhossz rossz hegesztési pozíció Elektróda hajlás: félreégést eredményezhet Elektróda repedése: kereszt irányú: gyártási hiba hosszanti irányú: tárolási hiba Kopogtatás esetén sérülhet a bevonat, ami letapadást és/vagy hibás varratot eredményezhet! Az előírtnál nagyobb áramerősség esetén sérülhet az elektróda bevonata, a varrat mellett megrepedhet az anyag, aminek következtében kiválnak az ötvözők, ridegedés tapasztalható. Ívhossz: túl hosszú: fröcskölés túl rövid: letapadás Ideális ívtávolság (mm): kb. elektróda átmérője x 2,4 A varrat végleges terhelhetősége: 36 óra (hamarabb kihűl, de a szerkezetnek meg kell nyugodnia) Ideális, ha a salak önállóan válik el a varrattól, nem szabad azonnal leverni! 8 HEGESZTÉS - FORRASZTÁS

9 HEGESZTÉS - FORRASZTÁS 9

10 HEGESZTŐKÉSZÜLÉKEK 10 HEGESZTÉS - FORRASZTÁS

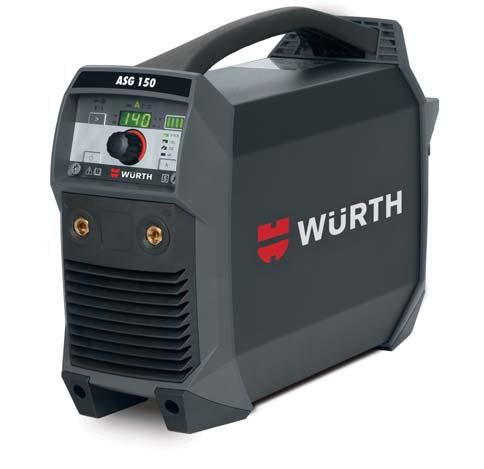

11 AKKUMULÁTOROS HEGESZTŐ INVERTER ASG 150 Legyen a hegyekben, az erdőben vagy a szántóföldön, a Würth akkumulátoros hegesztő készülék korlátlan mobilitást biztosít az Ön számára. ASG 150 Készlet Cikkszám: Akkus alkalmazás 18 db 2,5 mm-es elektródát képes egy akku töltéssel hegeszteni. Áramfejlesztős alkalmazás A nagy és nehéz aggregátor szükséglet a múlté A legkisebb 2 kva áramfejlesztő is tökéletesen elegendő az üzemeltetéshez. Szállítási terjedelem Megnevezés Cikkszám Cs.e. Akkumulátoros hegesztő inverter ASG ASG töltő Test kábel 16mm 2 / 2,3m Elektród hegesztő kábel 16mm 2 / 2,4m Technikai adatok Akkumulátor feszültség 52,8 V Töltési áramerősség, normál töltés esetén 10 A Töltési áramerősség, gyors töltés esetén 18 A Akkumulátor kapacitás 396 Wh Akkumulátor típus Lithium-ion Hegesztési áramerősség Elektroda: A WIG: A Használható elektródák 2,5 3,25 mm Hegesztési teljesítmény hibrid üzemmódban, elektródával 40 Celsius 18%ED 140 A 40 Celsius 25%ED 100 A 40 Celsius 100%ED 40 A Hegesztési teljesítmény hibrid üzemmódban, WIG védőgázos hegesztéssel 40 Celsius 25%ED 150 A 40 Celsius 50%ED 100 A 40 Celsius 100%ED 65 A Üresjárati feszültség 91 V Csökkentett üresjárati feszültség 15 V Védelmi osztály IP23 Szigetelési besorolás AF Tanúsítványok CE; S Méret 435 x 160 x 310 mm Súly 10,9 kg Hibrid üzemmód A hegesztési munka alatt is töltheti a beépített akkumulátort. Kiváló varrat minőség Folyamatos és megbízható hegesztési teljesítmény, optimális ív minőség és szabályzás köszönhetően a belső energia tartaléknak. 1+2 év garancia a gépre* Ezen időszak alatt az összes gyártási- vagy anyaghibát költségtérítés nélkül javítjuk. *garancia feltételek a jótállási jegyen. Kiegészítő termékek: WIG hegesztő készlet WLV 17 (munkakábel és reduktor) Csz.: WIG átalakító adapter 16mm 2 / 25mm 2 Csz.: HEGESZTÉS - FORRASZTÁS 11

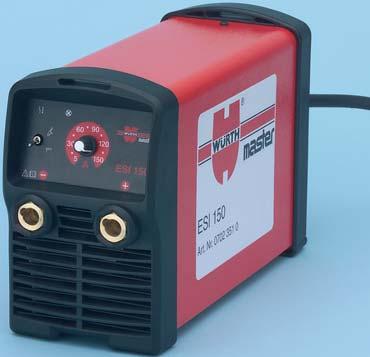

12 HEGESZTŐ INVERTER ESI 150 KÉSZLET A szállítható ESI 150 tartalma Megnevezés Cikkszám Földelő kábel 25 mm 2, 2.5 m Elektród hegesztő kábel 25 mm 2, 3.5 m Koff er (fekete) Salakoló kalapács - Drótkefe - Hegesztő pajzs - Műszaki adatok Az előírások értelmében az argon védőgáz csak a gáz szakkereskedőktől vásárolható meg. A készülék alkalmas TIG (AWI) hegesztésre is (a megfelelő tartozékok segítségével (A ) Hegeszthető elektródok átm mm Hegeszthető TIG pálcák átm. 1,0-2.4 mm Elektród hegesztési tartomány A TIG hegesztési tartomány A Terheletlen feszültség 85 V Áram-beállítás Fokozatmentes Bekapcsolási idő 100%-nál /40 C 100 A Bekapcsolási idő,150%-nál /40 C 35% / Méretek (H x Sz x M) 332 x 130 x 211 mm Súly 5.25 kg Forró indítás Automatikus Ív-erősség Automatikus Tapadásgátlás Igen Hálózati feszültség 230 V Hálózati biztosíték 16A /lassan kiolvadó Védelmi típus IP 23 Digitális vezérlésű elektródhegesztő inverter átváltóval az elektród hegesztésről a WIG/TIG hegesztésre. Cikkszám: Előnyök Digitális áramátalakító kompenzálja a műveleti hibákat és rendkívül jó hegesztési minőséget biztosít. A készülék erős műanyag házának köszönhetően 80 cm magasságig, a leesésből származó külső-belső sérüléseknek ellenáll. Ív-erősség: Kritikus helyzetekben megnöveli az ívfeszültséget. Megakadályozza, hogy a salak a hegfürdőbe jusson, és kioltsa az ívet. Forró-indítás: biztosítja az elektród megbízható begyújtását. Könnyű gyújtás, a gyakorlattal nem rendelkezők számára is egyszerűen használható. Tapadásgátlás: Az áramerősség automatikus lecsökkentésével megakadályozza, hogy az elektródák a munkadarabhoz tapadjanak. A ventilátor-hűtésnek köszönhetően folyamatosan üzemeltethető akár + 40 C-os környezeti hőmérsékleten is. Hegeszthető anyag vastagságok: Acél TIG acél / rozsdamentes acél Vörösréz 8 mm-ig 1-4 mm 1-3 mm Elektród kézi hegesztés A hegesztőáram beállításának tájékoztató értéke: Elektród maghuzal átm. x 40 amper TIG hegesztés Tájékoztató érték az áramlási sebességhez l/percben: amper l/perc amper l/perc TIG HEG KLT.ESI150-HEZ REDUKTORRAL WIG-BRENNER WLV 17, 4 méteres, forgószeleppel, 1,6 mm-es átmérő, wolfram elelktróda GOLD, reduktor Argon/CO 2 Csz.: HEGESZTÉS - FORRASZTÁS

13 HEGESZTŐ INVERTER EWI 160 Digitális tranzisztor technológiára (IGBT) épülő kialakítású kézi elektródás hegesztő inverter. Csz.: Fejlett hűtési rendszer Hatékony két ventilátoros hűtés Hőszigetelés Hőszigetelési osztály H az elektronikai alkatrészek 180 C-ig működőképesek IGBT technológia Az IGBT technológia lehetővé teszi a folyamatos munkát még instabil feszültség mellett (generátoról való üzemeltetés) Arc-Force Automatikus feszültségállítás az ív hosszának a függvényében Szállítási terjedelem: Megnevezés Hegesztőgép Testkábel 3m, 16 mm 2 Munkakábel 3m, 16 mm 2 Műanyag doboz Műszaki adatok: Kiegészítő termékek: Leírás LIFT TIG munkakábel Vállpánt A LIFT TIG munkakábel és a vállpánt külön megvásárolható tartozék! Max. áramerősség 160 A Működési ciklus 160 A / 40 C 20% Működési ciklus 160 A / 25 C 40% Működési ciklus 72 A / 40 C 60% Működési ciklus 130 A / 25 C 60% IP védelem IP 21S Hőszigetelés H (180 C) Terheletlen feszültség 75 V Min. generátor teljesítmény kva 8 kva Biztosíték 16 A Max. elektróda átmérő (ARC) 3,25 mm (4mm*) Max. elektróda átmérő (TIG) 1,0-2,4mm Test- / munkakábel hossz 3m Test- / munkakábel keresztmetszet 16mm 2 Súly 4,6 kg Méretek HxSZxM cm Hot-Start Forró indítás, megkönnyítí az ív kialakulását így nem kell az elektródát kocogtatni Anti-Stick Letapadás gátlás, alacsonyabb feszültség rövid ideig, hogy elkerüljük az elektróda letapadását 16 A-es biztosíték * Maximális elektróda átmérő csak rövid ideig történő hegesztéskor. A gépet maximális áramerősségre kell állítani. Kiegészítő termékek: AWI hegesztőkábel Csz.: Elektróda munkakábel Csz.: Testkábel Csz.: Vállpánt EWI Csz.: HEGESZTÉS - FORRASZTÁS 13

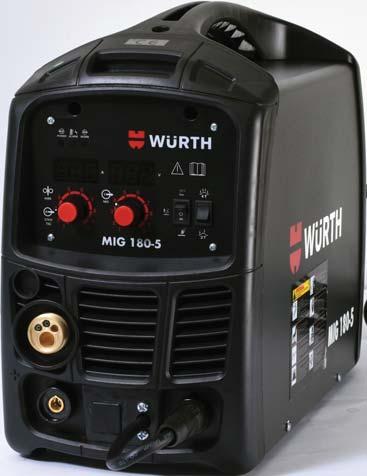

14 VÉDŐGÁZAS HEGESZTŐ INVERTER MIG Digitális tranzisztor technológiára (IGBT) épülő kialakítású védőgázas hegesztő inverter (MIG). Csz.: az 1-ben Három különböző hegesztési módszer: MIG, kézi elektródás, LIFT TIG NO GAS funkció Porbeles elektródák használatához EURO csatlakozó A szállítási terjedelem része az Abicor Binzel MB 15AK munkakábel Hőszigetelés Hőszigetelési osztály H az elektronikai alkatrészek 180 C-ig működőképesek Szállítási terjedelem: Leírás Hegesztőgép Testkábel 3 m, 16 mm 2 Munkakábel Abicor Binzel MB 15AK Gázcső Kiegészítő termékek: Leírás LIFT TIG munkakábel Elektroda munkakábel 3 m, 16 mm 2 A LIFT TIG és az elektróda munkakábel külön megvásárolható tartozék! IGBT technológia Az IGBT technológia lehetővé teszi a folyamatos munkát még instabil feszültség mellett (generátoról való üzemeltetés) 5 kg-os kiszerelésű hegesztőhuzallal használható 20A-es biztosíték Műszaki adatok: Max. áramerősség 180 A Működési ciklus 160A / 40 C 25% Működési ciklus 140A / 40 C 60% IP védelem IP 21S Hőszigetelés H (180 C) Terheletlen feszültség 65 V Bemenő teljesítmény kva 7.4 kva Min. generátor teljesítmény kva 10 kva Biztosíték 20 A Max. huzal átmérő Ø 1,0 mm Testkábel hossz 3 m Testkábel keresztmetszet 16 mm2 Súly 14 kg Méretek HxSZxM cm 50x22x38 Kiegészítő termékek: AWI hegesztőkábel Csz.: Elektróda munkakábel Csz.: Testkábel Csz.: CO 2 munkakábel Csz.: HEGESZTÉS - FORRASZTÁS

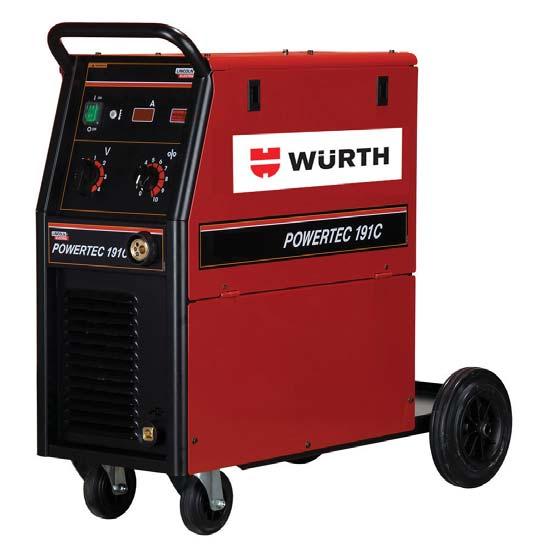

15 MIG/MAG HEGESZTŐ GÉP Kiváló ív karakterisztika: komfort indítási rendszer, folyamatos ív stabilitás, csekély fröcskölés mellett, mind CO 2 mind keverék védőgáz használata esetén. Powertec 191 C Cikkszám: Előnyök: Precíz beállítási lehetőségek: Huzal visszaégési idő 20 és 250 ms között szabályozható 8 fokozatú hegesztési feszültség kapcsoló Áramerősség fi nom beállítás 2/4 ütemű üzemmód Dobtartó tengely fékerő és szorító görgő erő szabályozási lehetőség Egyszerű és gyors polaritás váltás Beépített hővédelem (LED kijelzővel) Védőgáz nélkül, önvédő porbeles huzallal is használható (0,9 mm-es huzalgörgő szükséges) Műszaki adatok Tápfeszültség 230 V 50 Hz Maximális vágási áramerőség 180 A Maximális felvett teljesítmény 8,2 KVA 20% BI esetén Hegesztő áram 30 A 180 A Terhelés alatti maximális feszültség 42 Vdc Kimeneti áram / feszültség 20% 180A / 23,0 Vdc Kimeneti áram / feszültség 60% 105A / 19,3 Vdc Kimeneti áram / feszültség100% 80A / 18 Vdc Biztosíték 20 A lomha Táp kábel keresztmetszet 3x2,5 mm 2 Védelmi osztály IP23 Üzemeltetési hőmérséklet -10 C C Elektromágneses kompatibilitás besorolása II / A Súly 70 kg Méretek (hossz x szélesség x magasság) 765 x 467 x 850 mm Szállítási terjedelem 3 méteres munkakábel Test kábel 0,8 mm és 1,0 mm huzalt is továbbító görgő CO 2 tömlő Euro csatlakozókkal ellátva Garancia 1+2* év garancia Ezen időszak alatt minden anyag- és gyártáshibát költségmentesen javítunk *Garancia feltételek a jótállási jegyen Munka- és testkábellel szállítva HEGESZTÉS - FORRASZTÁS 15

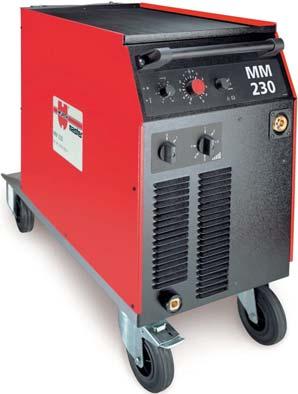

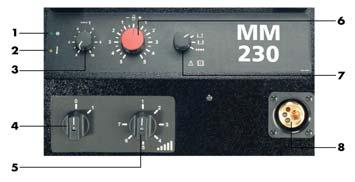

16 MIG/MAG HEGESZTŐBERENDEZÉS MM 230 Hegesztőberendezés 2 görgős huzal előtoló egységgel alumínium, acél és nemesacél hegesztőhuzalok hegesztéséhez. Cikkszám: Flexibilisen állítható hegesztőáram 7 szintes állítható kapcsolási mechanizmus Túlterhelés elleni védelem A hőmérséklet-szabályozás meggátolja a készülék túlmelegedését. A ventilátoros hűtésnek köszönhetően hosszú ideig használható Automatikus hegesztőáram-, gáz utóáramlás- és ponthegesztési idő szabályozás Cikkszám Alkatr. menny. 1 Névleges feszültség 400 V/AC Hegeszthető huzalok Alumínium, átmérő 1,0 1,2 mm, Külső átmérő 0,6 1 mm Min./max. áramerősség A Használati idő max. teljesítmény mellett (40 C) 20 % Kapcsolási fokozat 7 Kábelhossz 3 m Gép tömege 66 kg Automatikusan kiválasztott huzal előtolás Kényelmes hegesztés 2/4 ciklusos ponthegesztés között átváltható Szállítási terjedelem a következő cikkszámhoz: Cikkszám Szám Kapcsolódó termékek Cikkszám MIG hegesztőhuzal SG 2 acél 0,8 mm MIG hegesztőhuzal SG 2 acél 1,0 mm MIG hegesztőhuzal SG 3 acél 1,0 mm MIG hegesztőhuzal Alumínium 1,0 mm Védőgázas hegesztőhuzal Nemesacél 0,8 mm Áramátadó MB 15 AK Acél; 0,8 mm Gázterelő MB 15 AK Kúp alakú; 12 mm Acél; 1 mm Kúp alakú; 15 mm Égő kopóalkatrész készlet MB 15 AK Égő kopóalkatrész készlet MB 25 AK Megjegyzés Tájékoztató érték az áramlási sebességhez l/ percben: Huzal Ø x 10 = l/min Az alumínium és nemesacél hegesztőhuzalok megmunkálásához a tömlőkészlet PTFE huzalbele átalakítható Alumínium hegesztőpisztoly készlet, Nemesacél hegesztőpisztoly készlet, Nemesacél hegesztőpisztoly készlet, HEGESZTÉS - FORRASZTÁS

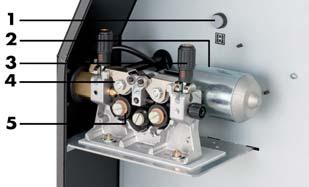

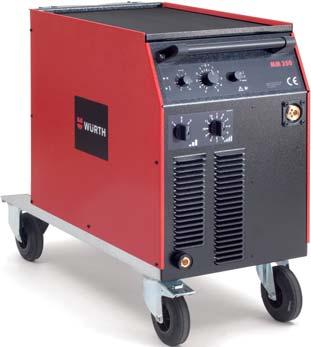

17 MIG/MAG HEGESZTŐBERENDEZÉS MM 350 Hegesztőberendezés 4 görgős huzal előtoló egységgel alumínium, acél és nemesacél hegesztőhuzalok hegesztéséhez Cikkszám: Flexibilisen állítható hegesztőáram Finoman állítható kapcsolási mechanizmus 2 x 12 szintes durva/fi nom kapcsolóval Túlterhelés elleni védelem A hőmérséklet-szabályozás meggátolja a készülék túlmelegedését Egyesével dobozolt Cikkszám Alkatr. menny. 1 Névleges feszültség 400 V/AC Hegeszthető huzalok Alumínium, átmérő 0,8 1,6 mm, Külső átmérő 1,0 1,6 mm Min./max. áramerősség A Használati idő max. teljesítmény mellett (40 C) 30% Kapcsolási fokozat 2 x 12 Kábelhossz 5 m Gép tömege 104 kg A ventilátoros hűtésnek köszönhetően hosszú ideig használható Automatikus hegesztőáram-, gáz utóáramlás- és ponthegesztési idő szabályozás Automatikusan kiválasztott huzal előtolás Kényelmes hegesztés 2/4 ciklusos ponthegesztés között átváltható Kapcsolódó termékek Cikkszám MIG hegesztőhuzal SG 2 acél 0,8 mm MIG hegesztőhuzal SG 2 acél 1,0 mm MIG hegesztőhuzal SG 3 acél 1,0 mm MIG hegesztőhuzal Alumínium 1,0 mm Védőgázas hegesztőhuzal Nemesacél 0,8 mm Huzaladagoló görgő Alumínium; 1-1,2 mm Megjegyzés Tájékoztató érték az áramlási sebességhez l/ percben: Huzal Ø x 10 = l/min Az alumínium és nemesacél hegesztőhuzalok megmunkálásához a tömlőkészlet PTFE huzalbele átalakítható Alumínium hegesztőpisztoly készlet, Nemesacél hegesztőpisztoly készlet, Nemesacél hegesztőpisztoly készlet, HEGESZTÉS - FORRASZTÁS 17

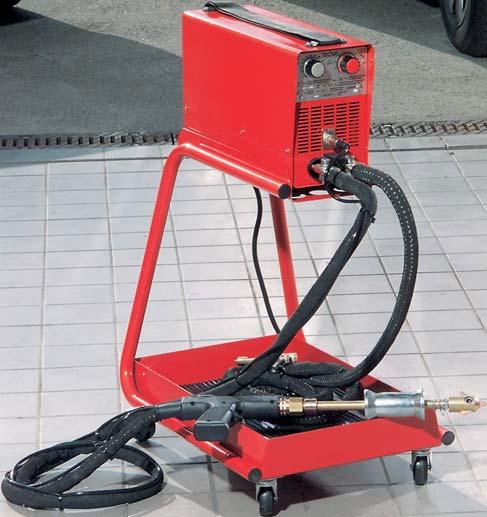

18 TÖBBFUNKCIÓS PONTHEGESZTŐ SPOT 4500 SN2 B erendezés horpadásjavító munkákhoz. Hordozható, 4500 amperes, rendkívül sokoldalú. Cikkszám: Az első kívülről használható horpadásjavító csúszókalapács kihúzókampóval Lehetővé teszi menetes csapok, T-csapok, tárcsák és hullámos huzalok hegesztését Szén- vagy rézelektródával az acéllemezek behúzhatók és kisimíthatók Az extra hosszú pisztolykábelnek köszönhetően széles körű alkalmazás lehetséges Gyakorlatilag az összes, piacon kapható horpadásjavító eszköz használható ezzel a berendezéssel Cikkszám Alkatr. menny. 1 Névleges feszültség 400 V/DC Frekvencia 50 Hz Névleges teljesítmény 5 kw Névleges teljesítmény feltétel 100%-os hatásidő mellett Teljesítmény (hegesztés) 20 kw Főbiztosító 16 A közömbös IP érintésvédelemi osztály BUP 21 Szekunder áram rövidzárlat 4,5 ka/ac/dc Max. áramerősség 0,63 ka/ac/dc Hosszúság 44 cm Szélesség 14 cm Magasság 23 cm Hőosztály F Kábelkeresztmetszet 7,5 mm 2 Fázisok száma 1 db Szekunder feszültség 5,6 V/DC Vezérlőáram-csatlakozópersely XLR Terméktömeg (darabonként) g Szállítási terjedelem: Többfunkciós horpadásjavító berendezés Kocsi tároló tálcával Többfunkciós pisztoly 2500 mm-es kábelhosszal Földelő kábel kábelsaruval, 2500 mm-es kábelhossz Horpadásjavításhoz, ponthegesztéshez, fémlemez behúzáshoz Csúszókalapács kihúzókampó 18 HEGESZTÉS - FORRASZTÁS

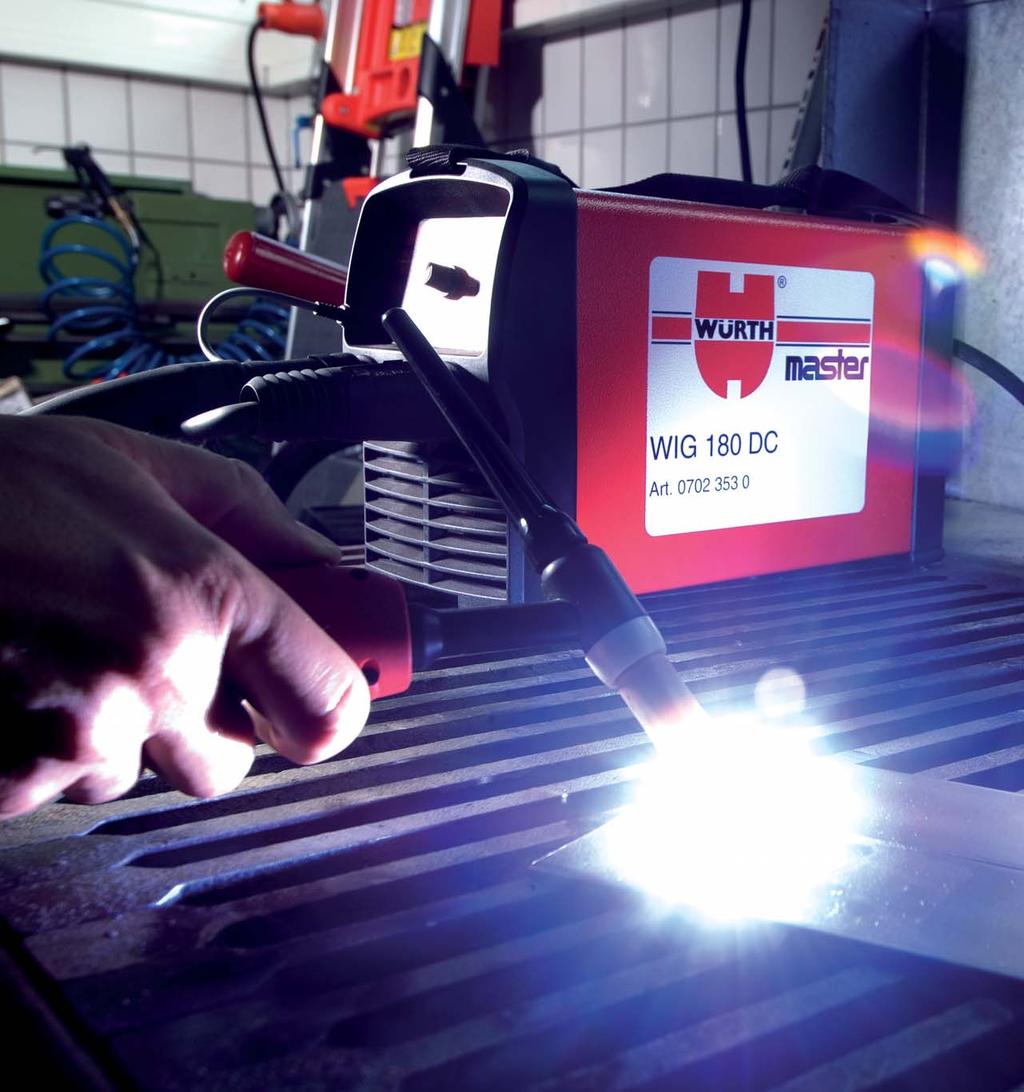

19 HEGESZTŐ INVERTER WIG 180 DC KÉSZLET A szállítható WIG 180 DC tartalma Megnevezés Cikkszám Földelő kábel 25 mm 2, 2.5 m TIG fáklya WLT 17 K, 4 m Nyomásreduktor Argon/CO 2 a Würth-höz hasonló Würth Koff er (fekete) Salakoló kalapács - Drótkefe - Hegesztő pajzs - Műszaki adatok Az előírások értelmében az argon védőgáz csak a gáz szakkereskedőktől vásárolható meg. Hegeszthető TIG pálcák átm. 1.0; 2.4 mm Hegeszthető TIG pálcák átm. 1,5-4.0 mm TIG hegesztési tartomány A Elektródhegesztési tartomány A Megmunkálandó anyag, TIG hegesztésnél Acél/rozsdamentes acél/réz Megmunkálandó anyag, elektródhegesztésnél Acél/rozsdamentes acél Terheletlen feszültség 85 V Áram-beállítás Fokozatmentes Bekapcsolási idő, max. áram (40 C) TIG hegesztés 30%/180 A Bekapcsolási idő, max. áram (40 C) elektródhegesztés 40%/150 A Áram 60% OLF mellett (40 C) TIG hegesztés 150 A Áram 60% OLF mellett (40 C) elektródhegesztés 135 A Méretek (H x Sz x M) 337x130x211 mm Súly 6,5 kg Forró indítás Automatikus Ív-erő Automatikus Tapadásgátlás Igen Hálózati feszültség 230 V Hálózati biztosíték 16A/lassan kiolvadó Védelmi típus IP 23 Hordozható, primer kapcsolású hegesztő inverter digitális vezérléssel. Cikkszám: Előnyök: Automatikus paraméter funkció: A mikroprocesszor vezérli a beállításokat a hegesztőáramon keresztül, a folyamat állapotától függően 2- és 4-taktusú AWI hegesztés Az automatikus áram redukció megelőzi a vég kráterekkialakítását Folyamatosan állítható hegesztőáram erősség Korlátozott feltételek közötti hegesztés beállítás TIG hegesztés HF gyújtással, a gép lehetőséget ad Contac TIG gyújtásra történő átkapcsolásra Tapadásgátlás: Az áramerősség automatikus lecsökkentésével megelőzi, hogy az elektróda rátapadjon a munkadarabra. Ív-erő: kritikus helyzetekben megnöveli az ívfeszültséget. Megakadályozza, hogy a salak bejusson a hegfürdőbe és kioltsa az ívet Távirányítással működtethető, lábvezérlésű távirányító egységgel Tájékoztató értékek az áramerősségre és a gáz mennyiségére vonatkozóan: Wolfram elektród átm. Áramerősség (A) Gáz mennyiség (l/perc) Hegeszthető anyag vastagságok: Acél TIG acél / rozsdamentes acél TIG vörösréz Elektród kézi hegesztés 10 mm-ig 1-6 mm 1-3 mm A hegesztőáram beállításának tájékoztató értéke: Elektród maghuzal átm. x 40 amper TIG hegesztés Tájékoztató érték az áramlási sebességhez l/ percben: amper l/perc amper l/perc HEGESZTÉS - FORRASZTÁS 19

20 TARTOZÉKOK 20 HEGESZTÉS - FORRASZTÁS

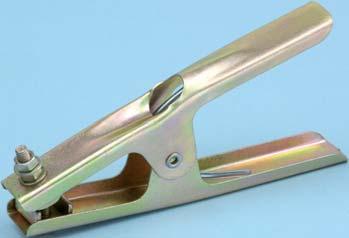

21 TEST KÁBEL Cikkszám Méret 25 mm² 35 mm 2 Hossz 3,5 m 4 m Alkalmas a következő inverterekhez ESI 150/TIG 180 DC ESI 200 Cikkszám Méret mm² mm 2 Hossz 3 m 3 m Alkalmas a következő inverterekhez EWI160 MIG180-5 Cikkszám Méret 25 mm 2 Hossz 4 m Alkalmas a következő TIG 180 AC/DC, TIG 180 DC, ESI 150 inverterekhez FÖLDELŐ KÁBELSARU ESI 150/ESI 200/WIG 180 DC/WIG 180 AC/DC/MM 230/MM 350/CuSi 150 típusú berendezésekhez Cikkszám Alkatr. menny. 1 1 Max. áramerősség 200 A 400 A Névleges átmérő 6 mm 10 mm Menettípus x névleges átmérő (SW) M6 M10 HEGESZTÉS - FORRASZTÁS 21

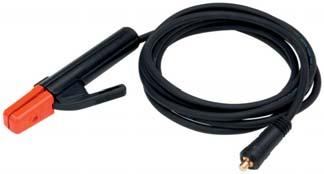

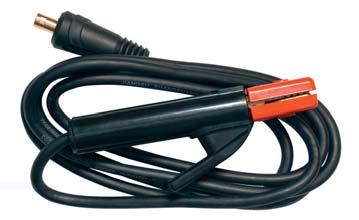

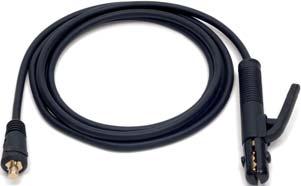

22 ELEKTRÓDA MUNKAKÁBEL Cikkszám Méret 25 mm² 35 mm 2 16 mm 2 Hossz 3,5 m 4 m 4 m Alkalmas a következő inverterekhez ESI 150/TIG 180 DC/ TIG 180 AC/DC ESI 200 Cikkszám Méret mm² mm mm 2 Hossz 3 m 3 m 4 m Alkalmas a következő inverterekhez EWI160 MIG HEGESZTÉS - FORRASZTÁS

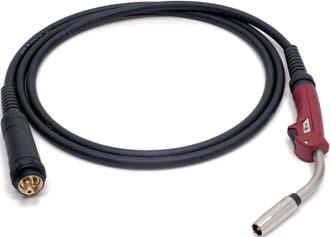

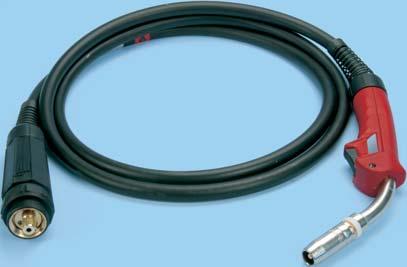

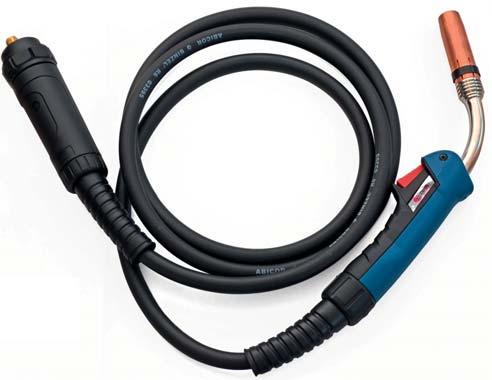

23 MIG/MAG VÉDŐGÁZOS HEGESZTŐKÁBEL Euro csatlakozó Megnevezés Cikkszám Cs.e./ db. MIG/MAG hegesztőkábel komplett, 3 m MIG/MAG hegesztőkábel komplett, 4 m Markolat Pisztolynyak Gázterelő tartó Áramátadó, Ø 0,6 mm Áramátadó, Ø 0,8 mm Áramátadó, Ø 1,0 mm Áramátadó alu huzalhoz, Ø 0,8 mm Áramátadó alu huzalhoz, Ø 1,0 mm Gázterelő kúpos Gázterelő hengeres Pontégő Tartórugó MIG/MAG hegesztőkábel komplett, 3 m MIG/MAG hegesztőkábel komplett, 4 m Markolat Pisztolynyak Gázterelő tartó Áramátadó, Ø 0,8 mm Áramátadó, Ø 1,0 mm Áramátadó, Ø 1,2 mm Áramátadó alu huzalhoz, Ø 0,8 mm Áramátadó alu huzalhoz, Ø 1,0 mm Áramátadó alu huzalhoz, Ø 1,2 mm Gázterelő kúpos Gázterelő hengeres Pontégő Tartórugó MB 15 AK Gázhűtéses, BIKOX munkakábel és KZ-2 központi csatlakozóval Technikai adatok, EN A CO 2, 150 A Terhelés Mixgáz M21 EN 439 szerint, 60% ED Alkalmazható huzal-ø 0,6 1,0 mm MB 25 AK Gázhűtéses, BIKOX munkakábel és KZ-2 központi csatlakozóval 230 Amper áramerősségig alkalmazható Technikai adatok, EN A CO 2, 200 A Terhelés mixgáz M 21 EN 439 szerint, 60% ED Alkalmazható huzal-ø 0,8 1,2 mm HEGESZTÉS - FORRASZTÁS 23

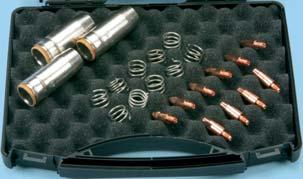

24 MIG/MAG TÖMLŐCSOMAG, TELJES, 3 M HOSSZÚ ML 38 Léghűtéses, BIKOX tömlőkészlettel és KZ-2 központi csatlakozóval Cikkszám Alkatr. menny. 1 Min./max. a következő huzalátmérőhöz: 0,8-1,6 mm Hosszúság 3 m Szállítási terjedelem a következő cikkszámhoz: Jelölés Cikkszám Szám Megnevezés Érintőcsúcs Érintőcsúcs Érintőcsúcs Érintőcsúcs acélhuzalhoz Ideális berendezésekhez, járművekhez, gépekhez és acélszerkezetes építéshez Az ergonomikusan tervezett fogantyúrendszernek köszönhetően optimálisan kezelhető Az eredeti BIKOX tömlőkészlet nagyon fl exibilis, kompakt, robusztus és hosszú élettartamú A tömlőkészleteknek központi csatlakozórendszerük van, melyet Eurocsatlakozó -nak is neveznek Alkalmas MM 230/MM 350/CuSi 150 rendszerekhez Megjegyzés Tömlőkészlet 1 mm átmérőjű érintőcsúccsal felszerelve Teljesítés igazolása Az EN előírásai szerint Töltetek: 360A CO2; 320A kevert gáz, M21 a DIN EN 439 szerint ÉGŐ KOPÓALKATRÉSZ KÉSZLET MB 15 AK/25 AK MB 15 AK típushoz Cikkszám: Tartalom: 3 db gázfúvóka, kúpos 10 db érintőcsúcs, átmérő: 0,8 mm 10 db visszatartó rugó MB 25 AK típushoz Szállítási terjedelem a következő cikkszámhoz: Jelölés Cikkszám Szám Áramátadó MB 15 AK Gázterelő MB 15 AK Cikkszám: Tartalom: 3 db gázfúvóka, kúpos 10 db érintőcsúcs, átmérő: 1 mm 10 db visszatartó rugó 24 HEGESZTÉS - FORRASZTÁS

25 CO 2 MUNKAKÁBEL MIG Cikkszám Hossz 3 m Csatlakozó típusa Arbicor Binzel EURO AWI HEGESZTŐKÁBEL Cikkszám Méret mm mm mm mm 2 Hossz 3 m 3 m 4 m 4 m Alkalmas a következő inverterekhez EWI160 MIG180-5 HEGESZTÉS - FORRASZTÁS 25

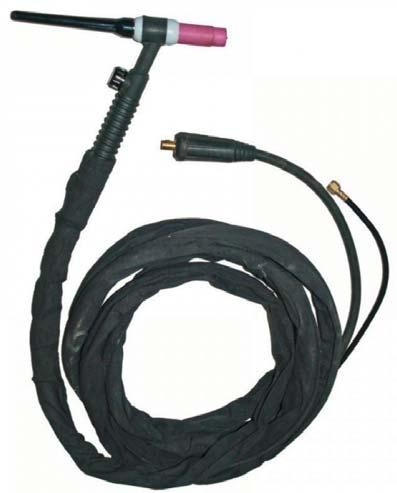

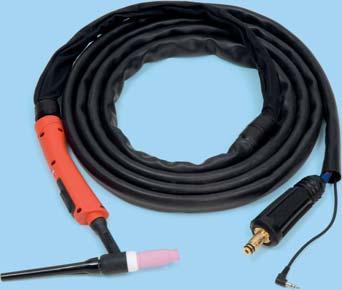

26 WIG HEGESZTŐ MUNKAKÁBEL WLT 17 K WIG 180 DC-hez A munkakábel 0,5 m hosszúságban nappabőr borítással rendelkezik 1,6 mm átmérőjű Gold elektródával és hosszított szorítószárral szállítva Hossz m Cikkszám Cs.e./db WIG pisztoly alkatrészek 1 Volfrám elektróda 2 Szorítószár 3 Patron 4 Patronház 5 Kerámia fúvóka 26 HEGESZTÉS - FORRASZTÁS

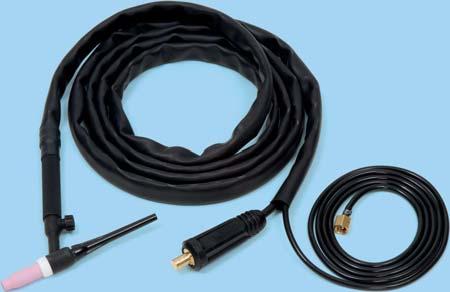

27 WLV 17 TIG PISZTOLY ESI 150/ESI 200-hez Hossz m Cikkszám Cs.e./db Tartalmazza a Gold elektródát, 1.6 mm átmérőben PATRON WLV 17/WLT 17 K/WLT 26 TIG/WIG pisztolyokhoz Ø mm Alkalmazható patronház és volfrám elektróda Cikkszám Cs.e./db PATRONHÁZ WLV 17/WLT 17 K/WLT 26 TIG/WIG pisztolyokhoz Ø mm Alkalmazható patron és volfrám elektróda Cikkszám / / / Cs.e./db. 5 KERÁMIA GÁZTERELŐ WLV 17/WLT 17 K/WLT 26 TIG/WIG pisztolyokhoz Méret Gázterelő belső átmérő mm Cikkszám Cs.e./db. 5 SZORÍTÓSZÁR WLV 17/WLT 17 K/WLT 26 TIG/WIG pisztolyokhoz Típus Cikkszám Cs.e./db. Hosszú, L = 122 mm Rövid, L = 27 mm HEGESZTÉS - FORRASZTÁS 27

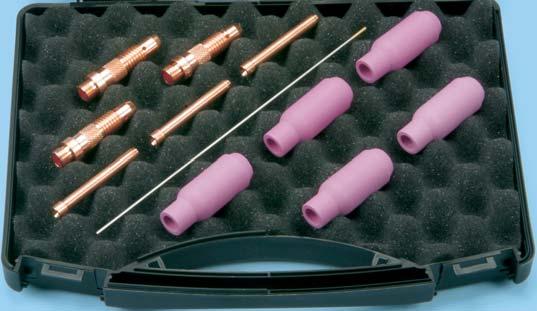

28 WIG-LIFT ARC KÉSZLET WLV 17 ESI 150/ESI 200-hoz Cikkszám: Megnevezés Cs.e./db WLV 17 TIG pisztoly, 4 m hosszú, forgószeleppel, Gold elektródával, 1.6 mm Ø,.nyomás reduktor típusa 1 K: Argon/CO 2 WIG HEGESZTŐ SZETT 1 WLV 17/WLT 17 K/WLT 26 TIG/WIG pisztolyokhoz 1.6 mm Ø Cikkszám: Megnevezés Cs.e./db Gold elektróda, 1.6 mm Ø. 1 Patronház, 1.6 mm Ø. 3 Patron, 1.6 mm Ø. 3 Kerámia gázterelő, 5-ös méret 5 Műanyag táska, fekete/piros 1 WIG HEGESZTŐ SZETT 2 WLV 17/WLT 17 K/WLT 26 TIG/WIG pisztolyokhoz 2.4 mm Ø Cikkszám: Megnevezés Cs.e./db Gold elektróda, 2.4 mm Ø. 1 Patronház, 2.4 mm Ø. 3 Patron, 2.4 mm Ø. 3 Kerámia gázterelő, 6-os méret 5 Műanyag táska, fekete/piros 1 28 HEGESZTÉS - FORRASZTÁS

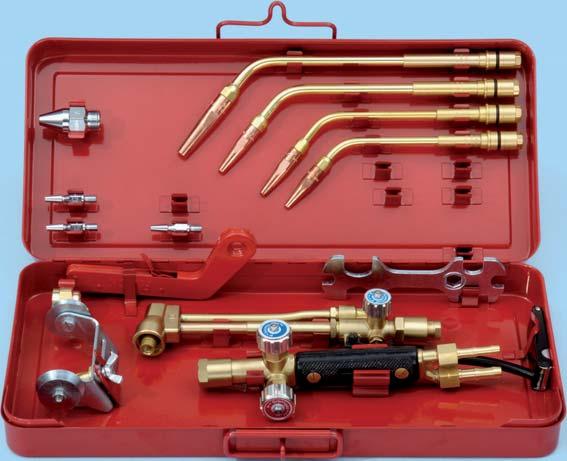

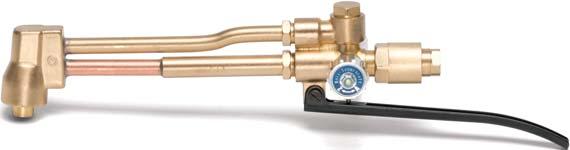

29 LÁNGHEGESZTŐ ÉS -VÁGÓ KÉSZLET Cikkszám: Alkalmazható: Acetylen / Oxigén Csatlakozás: Ø 17 mm Hegesztési tartomány: 1,0 9,0 mm Vágási tartomány: 3 40 mm Acéllemez koff erben LÁNGVÁGÓ PISZTOLY Cikkszám Alkatr. menny. 1 MARKOLAT Cikkszám: Csatlakozás: Ø 17 mm Tömlőcsatlakozás: 6/9 mm Csatlakozó anya markolathoz Cikkszám: Csatlakozás: Ø 17 mm/m21 x 1,5 HEGESZTÉS - FORRASZTÁS 29

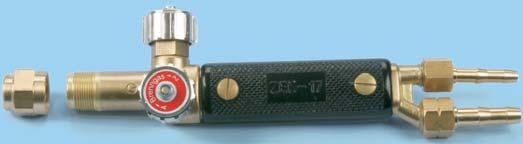

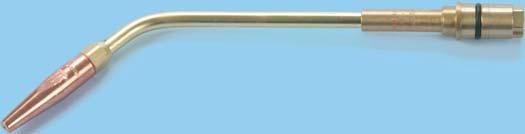

30 LÁNGHEGESZTŐ ÉS -VÁGÓ KIEGÉSZÍTŐK Hegesztőszár Acetylenhez Anyagvastagság mm/csatlakozó menet 0,5 6,0 mm = M10 x 1,5 6,0 14,0 mm = M12 x 1,5 Anyagvastagság mm Cikkszám Cs.e./db 0,5 1, ,0 4, ,0 6, ,0 9, Rézpofa hegesztőszárhoz Anyagvastagság mm Cikkszám Cs.e./db 0,5 1, ,0 2, ,0 4, ,0 6, Égőszár Acetylenhez Anyagvastagság mm Cikkszám Cs.e./db Csatlakozás: Ø 17 mm Teljes hossz: 230 mm Rézcső: Ø 5 mm Melegítő fúvóka Anyagvastagság mm Cikkszám Cs.e./db Vágófúvóka Anyagvastagság mm Cikkszám Cs.e./db HEGESZTÉS - FORRASZTÁS

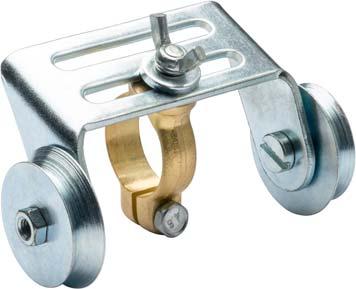

31 RUGÓS KAR, VEZETŐKOCSI ÉS KÖRKÖRÖS VEZETŐ Hegesztéshez és lángvágóhoz Cikkszám Alkatr. menny. 1 HUZALADAGOLÓ GÖRGŐ MM 350 hegesztőberendezéshez Cikkszám Alkatr. menny. 1 Min./max. a következő huzalátmérőhöz: 1-1,2 mm ÉRINTŐCSÚCS Acélhuzalhoz Hossza: 20 mm Menet: M8 Hosszúság 20 mm Cikkszám Alkatr. menny HEGESZTÉS - FORRASZTÁS 31

32 TARTALÉK KUPAK C-fogóhoz Cikkszám Alkatr. menny. 20 Terméktömeg (darabonként) 17 g TARTALÉK ELEKTRÓDA C-fogóhoz Cikkszám Alkatr. menny. 5 Terméktömeg (darabonként) 1 g FÉLKEREK ELEKTRÓDAKUPAK Spot 6400 típushoz Léghűtéses Cikkszám Alkatr. menny. 20 Terméktömeg (darabonként) 240 g MÁGNESES FÖLDELÉS Univerzális felhasználás Bárhol használható, ahol elektromos földelésre van szükség Erős mágnes 35 kg-os szakítószilárdsággal Vörösréz belső Max. 120 C-ig használható Cikkszám Alkatr. menny. 1 Terméktömeg (darabonként) 307 g Megjegyzés Festés előtt megfelelően csiszolja le. 32 HEGESZTÉS - FORRASZTÁS

33 HEGESZTÉS - FORRASZTÁS 33

34 KIEGÉSZÍTŐ TERMÉKEK 34 HEGESZTÉS - FORRASZTÁS

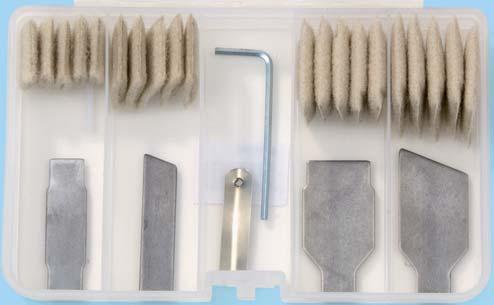

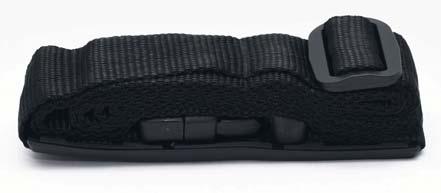

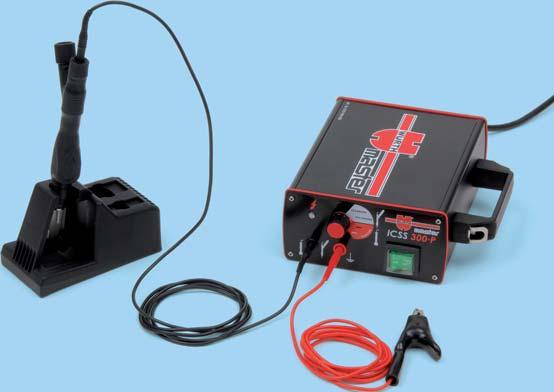

35 VÁLLPÁNT EWI 160 Cikkszám WELNOX ICSS 300-P HEGESZTÉSI VARRAT TISZTÍTÓ Elektrolízis segítségével tisztítja és polírozza a rozsdamentes acél és alumínium felületeket. Kiegészítő felszereléssel jelölésre alkalmazható. Cikkszám ICSS 300-P TISZTÍTÓ SZETT Cikkszám HEGESZTÉS - FORRASZTÁS 35

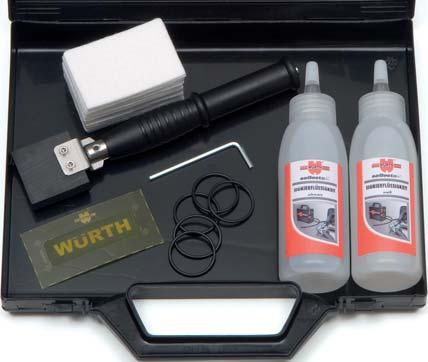

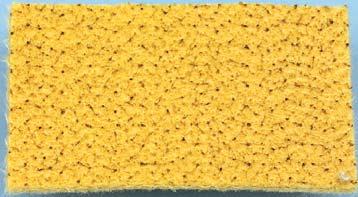

36 ICSS 300-P JELÖLŐ SZETT Alumínium és acél felületeken történő jelölésekhez alkalmazható sablon segítségével. Cikkszám: POLIAMID TISZTÍTÓ SZIVACS Cikkszám Alkatr. menny. 20 PUHA FILCALÁTÉT ICSS 300-P típusú tisztítókészülékhez Cikkszám Alkatr. menny Kivitel Keskeny Keskeny Standard Könyökidom 60 fok 60 fok 36 HEGESZTÉS - FORRASZTÁS

37 NYOMÁSCSÖKKENTŐK DIN EN/ISO 2503 szerint 1 2 Ábra Gáz típus Typ-DIN+ Üzemi nyomás Csatlakozás Cikkszám Cs.e. 1 Oxigén DIN-OX 10/16 bar 1/ Acetylen DIN-AC 1,5/2,5 bar 3/8 l.h Argon/CO 2 DIN-ARC 30 Ltr./min. 1/ Ábra Gáz típus Typ-DIN+ Üzemi nyomás Csatlakozás Cikkszám Cs.e. 2 Argon/CO 2 DIN-FLOW 30 Ltr./min. 1/ MANOMÉTER NYOMÁSSZABÁLYZÓHOZ DIN EN 562/ISO 2503 szerint Gáz típus Üzemi nyomás Csatlakozás Cikkszám Cs.e. 0 10/16 bar Kimeneti nyomás Oxigén 0 200/315 bar Bemeneti nyomás ,5/2,5 bar Kimeneti nyomás Acetylen 0 18/40 bar Bemeneti nyomás HEGESZTŐHELYI VÍZZÁR GVX 10 típusú nyomáscsökkentőhöz való csatlakozáshoz Oxigén: P1 = 5 bar P2 = 3,5 bar = 24 m 3 /h átmenő teljesítmény Cikkszám Alkatr. menny. 1 Védőgáz Oxigén Tömlőcsatlakozás átmérő 1/4 hüvelyk Éghető gáz: P1 = 1,5 bar P2 = 0,9 bar = 6,5 m 3 /h átmenő teljesítmény Megjegyzés A hegesztőhelyi vízzárakat a törvényi előírások alapján évente ellenőrizni kell, a BGV D1, 49 előírásaival összhangban HEGESZTÉS - FORRASZTÁS 37

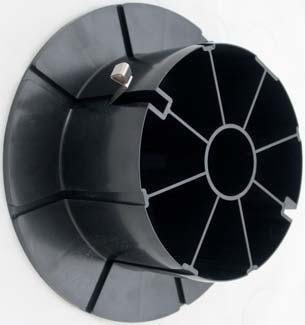

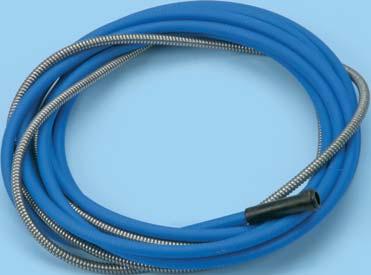

38 ADAPTER-DRTD-K mm-es átmérő. Cikkszám: WIG ÁTALAKÍTÓ ADAPTER mm 2 Cikkszám: VEZETŐSPIRÁL Vezetőhuzal SG 2/SG 3 inert gázos hegesztőhuzalhoz Szigetelt Rögzítő kötőelemmel 2. tömlőcsatlakozás átmérő 4,5 mm Cikkszám Alkatr. menny. 1 1 Min./max. a következő huzalátmérőhöz: 0,6-0,9 mm 1-1,2 mm Felhasználható Tömlőkészlet 4 m, MB 15/MB 25/ ML 38 Szín Kék Piros Tömlőcsatlakozás átmérő 1,5 mm 2 mm Tömlőkészlet 3 m, MB 15/MB 25/ ML HEGESZTÉS - FORRASZTÁS

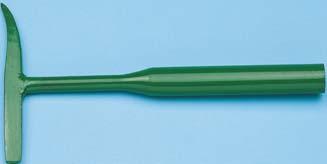

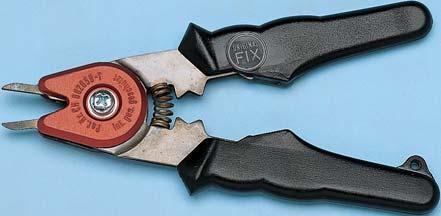

39 SALAKOLÓ KALAPÁCS DIN 5133 szerint Cikkszám: Acél, 400 g VIZSGÁLÓ TÜKÖR Megnevezés Cikkszám Cs.e. Vizsgáló tükör Mágneses vizsgáló tükör Tartalék tükör SPECIÁLIS CO 2 FOGÓ A hegesztőhuzal gyors és személyre szabott trimmeléséhez Széleskörű alkalmazási lehetőség Időtakarékos megoldás az inert gáz fúvóka tisztításakor Az inert gáz fúvóka levehető Az érintőcsúcs szétbontható és meghúzható Cikkszám Alkatr. menny. 1 1 Min./max. befogási tartomány mm mm ZSÍRKŐKRÉTA Négyszögű, bevonatlan Alkalmazási terület T űzbiztos jelölések készítéséhez a hegesztéstechnikában Cikkszám Alkatr. menny. 50 Szín Fehér Átmérő x Hosszúság 10 x 100 mm HEGESZTÉS - FORRASZTÁS 39

40 PÁLCÁS ELEKTRÓDÁK 40 HEGESZTÉS - FORRASZTÁS

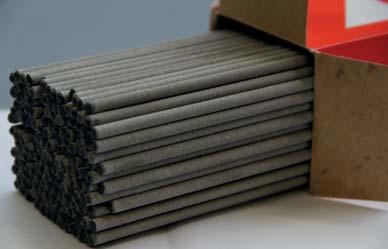

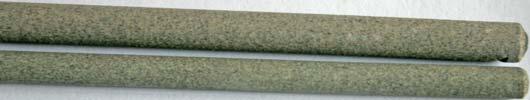

41 HEGESZTŐ ELEKTRÓDÁK Rutil-Cellulóz bevonatos elektródák Hegesztési pozíciók: Jól használható minden pozícióban. Kiemelten ajánlott horganyzott acél hegesztésre. Kiváló újragyújthatóság. Alacsony fröccsenési veszteség. Könnyen eltávolítható salak. Tiszta varratkép. Legnagyobb üzemi hőmérséklet 450 C. Az elektróda egyenárammal és váltóárammal is használható! Ø mm Hossz mm Áramerősség A Cikkszám db/doboz 2, , Rutilos elektróda Hegesztési pozíciók: Ø mm Hossz mm Áramerőség A Súly kg/100 db Doboz / kg Cikkszám 2, ,5 5, , ,3 5, , ,0 5, Felhasználható: Horganyzott acélok DIN St33; St.37- St52.3 Cső acél DIN StE StE DIN St35.8; St 45.8 DIN 1629 St35 St52.4 Öntvény DIN 1681 GS38 Rutillal vastagon bevont elektróda univerzális felhasználásra az építő-, fém-és járműiparban valamint konténer- és kazángyártáshoz. Minden hegesztési pozícióban jól használható Könnyű ívgyújthatóság, váltóáramról is alkalmazható, pozícióhegesztésre is kiváló Alkalmas kevésbé előkészített felületek megmunkálására: pl.: rozsdás, festékes felületekre. Nagyon könnyű salak eltávolítás, újraindítás és egyenletes varratképzés jellemzi Maximális üzemi hőmérséklet 450 C Technikai adatok: EN 499: E 42 0 RR 12 AWS: A5.1 : E6010 Bevonat: RUTIL Hegesztőáram: DC-; AC A munkakábelt a negatív pólusba helyezze! Üresjárati feszültség: U>50V HEGESZTÉS - FORRASZTÁS 41

42 HEGESZTŐ ELEKTRÓDÁK Hegesztési pozíciók: Ø mm Hossz mm Áramerőség A Súly kg/100 db Doboz/kg Cikkszám 3, ,9 5, Felhasználható: Horganyzott acélok DIN St33 - St52.3 Kazán és tartály acél DIN HI; HII Cső acél DIN StE StE DIN St35.8; St 45.8 DIN 1629 St35 St52.4 Finom szemcsés acél DIN StE 255 StE 355 Hajótest acél A;B;D Cellulóz elektróda A cellulózzal bevont elektróda csövek, nagyméretű cső- és távvezetékek, nyomástartó és tároló tartályok valamint hajótestek hegesztésére alkalmas Minden hegesztési pozícióban jól használható Jelentős gázképződés mellett mély és gyors beolvadás jellemzi. Nagy cseppekben olvadó, kevés salakképződés mellett. Gyök, töltő és takaró varratkészítésre is alkalmas Kiváló röntgen minőség Technikai adatok: EN 499: E 42 2 C 41 AWS: A5.1 : E6010 Bevonat: CELLULÓZ Hegesztőáram: DC+ Bázikus elektróda Hegesztési pozíciók: Ø mm Hossz mm Áramerőség A Súly kg/100 db Doboz/kg Cikkszám 2, ,6 4, , ,8 4, , ,6 6, Felhasználható: Horganyzott acélok DIN St33 - St52.3 Kazán és tartály acél DIN HI; HII; 17Mn4; 19Mn5 Cső acél DIN StE210.7; StE 240.7; StE 290.7; StE 320.7; StE DIN St37.0/4; St44.0/4; St52.0/4 Öntvény DIN 1681 GS38; GS45; GS52 DIN St35.8; St 45.8; Finom szemcsés acél DIN StE 255 StE 355 Hajótest acél A;B;C;D;E Általános felhasználású, bázikus bevonatú elektróda szerkezeti acélokhoz, egyen- és váltóáramú alkalmazásokhoz egyaránt, jó hegesztési tulajdonságokkal. Fokozott mechanikai követelményű szerkezetekhez Alacsony hidrogén tartalom és rugalmas kötés jellemzi (max.5mg / 100g) Tartós és szívós kötés akár -30 C esetén is Használat előtt az elektródát szárítani kell: 2 óra, 300 C Technikai adatok: EN 499: E 46 3 B 32 H5 AWS: A5.1 : E7018 Bevonat: BÁZIKUS Hegesztőáram: DC+; AC Üresjárati feszültség: U>70V 42 HEGESZTÉS - FORRASZTÁS

43 HEGESZTŐ ELEKTRÓDÁK Hegesztési pozíciók: Ø mm Hossz mm Áramerőség A Súly kg/100 db Doboz/kg Cikkszám 2, ,7 2, , ,3 2, Felhasználható: Extra alacsony karbon tartalmú acélok DIN 17440/17445 X2CrNi C<0,03% X2CrNiN Közepes karbon tartalmú acélok C>0,03% DIN 17440/17445 X5CrNi G-X6CrNi Ti- Nb stabilizált acélok X5CrNiNb DIN 17440/17445 G-X5CrNiNb INOX A2 elektróda Rutil-bázikus bevonatú extra alacsony karbon tartalmú elektróda. Korrózióálló ausztenites acélok hegesztéséhez valamint stabilizált és nem stabilizált Cr-Ni acélokhoz alkalmazható 350 C-ig Jó ívgyújtási és ívújragyújtási tulajdonságai mellett kitűnő varratfelszínt hoz létre. Salakja önleváló. Fókuszált és stabil ív alacsony fröcskölés mellett. A bevonat alacsony nedvszívó képességű Technikai adatok: EN 1600: E 19 9 L R 12 AWS: A5.4 : E 308L-16 Bevonat: RUTIL-BÁZIKUS Hegesztőáram: DC+; AC Üresjárati feszültség: U>50V INOX A4 elektróda Hegesztési pozíciók: Ø mm Hossz mm Áramerőség A Súly kg/100 db Doboz/kg Cikkszám 2, ,8 2, Felhasználható: Extra alacsony karbon tartalmú acélok C<0,03% Közepes karbon tartalmú acélok C>0,03% Ti- Nb stabilizált acélok DIN 17440/17445 DIN 17440/17445 X2CrNiMo X2CrNiMo X2CrNiMoN X2CrNiMoN DIN 17440/17445 X5CrNiMo X5CrNiMo G-X6CrNiMo G-X10CrNiMo G-X5CrNi X6CrNiNoTi X6CrNiNb G-X5CrNiNb G-X5CrNiMoNb X10CrNiMoNb Rutil bevonatú alacsony karbon tartalmú elektróda. Korrózióálló acélok hegesztéséhez valamint nem stabilizált Cr-Ni-Mo acélokhoz alkalmazható Egyen- és váltóáramú alkalmazásokhoz egyaránt jó hegesztési tulajdonságokkal rendelkezik Salakja könnyen eltávolítható. Fókuszált és stabil, könnyen újragyújtható ív, alacsony fröcskölés mellett. A bevonat alacsony nedvszívó képességű Technikai adatok: EN 1600: E L R 12 AWS: A5.4 : E 316L-16 Bevonat: RUTIL Hegesztőáram: DC+; AC Üresjárati feszültség: U>50V HEGESZTÉS - FORRASZTÁS 43

44 HEGESZTŐ ELEKTRÓDÁK Hegesztési pozíciók: Ø mm Hossz mm Áramerőség A Súly kg/100 db Doboz/kg Cikkszám 2, ,7 2, Felhasználható: Ötvözetlen és gyengén ötvözött, illetve nagyobb szilárdságú acélok kötőhegesztéséhez használható. Alkalmazható feszültségcsökkentett puff er rétegként felrakásokhoz hideg- és meleg megmunkáló szerszámokon. Alkalmas továbbá kemény mangánacél és Cr-Ni-Mn acélkötésekhez, valamint, különböző vegyi összetételű illetve szilárdságú acélok vegyes kötéseihez. A magas mechanikai szilárdságnak és hidegkeményedésre való képességnek köszönhetően alkalmas kopásálló felrakásokhoz tengelykapcsolókon, fogaskerekeken, tengelyeken és egyéb gépalkatrészeken. Alkalmas továbbá szerszámok javításához is. INOX 29/9 elektróda Rutil-bázikus bevonatú 29Cr9Ni ötvözésű hegesztőelektróda az ausztenites-ferrites korrózióálló acélok hegesztéséhez Alkalmas ismeretlen összetételű és keménységű, nehezen hegeszthető acélok, ötvözött acélok hegesztésére A varrat kiválóan ellenáll a korróziónak, repedésnek, érzéketlen az alapanyaggal való keveredés hatásaira és 1100 C-ig hőálló. Kiváló hegesztési tulajdonságok váltó- és egyenáram esetén is Jól használható fogaskerék fogak, szerszámok és nagy széntartalmú szerszámacélok felrakásához, valamint sínek, görgők, kovács-, meleg alakító- és műanyag présszerszámok felrakásához párnarétegként. Ötvözetlen vagy gyengén ötvözött acélok erősen ötvözött korrózióálló acélokkal készített vegyes kötéseihez ajánlott Technikai adatok: AWS: A5.4 : E EN: E 29 9 R 1 2 DIN 8556: E 29 9R 23 Bevonat: Rutil-savas Hegesztőáram: DC+; AC Üresjárati feszültség: U>50V FELRAKÓ ELEKTRÓDA Hegesztési pozíciók: Ø mm Hossz mm Áramerőség A Súly kg/100 db Doboz/kg Cikkszám 3, ,9 5, , ,1 4, Felhasználható: Alkalmazása olyan helyeken javasolt, ahol nagy abráziós vagy abráziós és ütésszerű igénybevételek terhelik a varratfémet. Ilyen esetek jellemzően például kőtörő- és fúróberendezések alkatrészei esetén fordulnak elő. Présszerszámok, hengerek, görgők, zúzópofák, kotróserlegek, sínek, sínkereszteződések, lánctalpak, futófelületek, vágóélek, mezőgazdasági berendezések felrakó hegesztéséhez RC rutilos elektróda Rutil bevonatú felrakó elektródák heganyagának névleges összetétel: 0,6% C + 4,7% Cr, 1,8% Mo. A varratfém jól ellenáll az ütő-igénybevételnek nyomásnak és abrazív kopásnak együttesen is. A varratfém repedésre nem érzékeny keménysége HRC. Rendkívül ellenáll az erős koptató, abráziós hatásoknak és az ütésszerű igénybevételnek. Technikai adatok: DIN 8555 E 6 UM 60 Bevonat: Rutil Hegesztőáram: DC+; AC Üresjárati feszültség: U>70V 44 HEGESZTÉS - FORRASZTÁS

45 HEGESZTŐ ELEKTRÓDÁK Hegesztési pozíciók: Ø mm Hossz mm Áramerőség A Súly kg/100 db Doboz/kg Cikkszám 3, ,7 4, , ,6 6, Felhasználható: Kohászati berendezések, salaküstök, hamulehúzók, kotróvasak, kokszaprítók, őrlő-zúzó szerszámok, aprítógépek, cement- és téglaipari gépek, földmunkagépek, markolók, rosták felrakó hegesztéséhez. FELRAKÓ 64RC bázikus elektróda Bázikus bevonatú, 190%-os kihozatalú elektróda heganyagának névleges összetétele: 6,5% C + 23% Cr + 7%Nb. A varratfém ausztenites mátrix kivált karbidokkal. A felrakott réteg keménysége 64 HRC. A varratfém rendkívüli módon ellenáll a mineral-abrazív igénybevételnek, továbbá korrózióálló és hőálló. A legkeményebb igénybevételű, abrazív hatásoknak kitett eszközök, munkagépek javításához, 450ºC-ig. Technikai adatok: DIN 8555 E 10 UM 65GR Bevonat: BÁZIKUS Hegesztőáram: DC+; AC Üresjárati feszültség: U>70V FELRAKÓ ELEKTRÓDA Magas hatásfokú rutilos bevonatos kemény ferakó elektróda Rutilos bevonat A fém betét rendkívül ellenálló az ásványok okozta kopásoknak és ütéseknek Cikkszám Alkatr. menny. 1 Huzalátmérő (Ø) 3,25 mm Hosszúság 350 mm Alkalmazási terület Magas kopási és ütési igénybevételnek kitett munkagépek alkatrészeinek felrakó hegesztésére. Megjegyzés Ajánlott mezőgazdasági gépek, bányászati, ásvány ipari gépek földmunkagépek, markolók, aprítógépek kopó alkatrészeinek felrakó hegesztésére. HEGESZTÉS - FORRASZTÁS 45

46 RÚDELEKTRÓDA INOX 4, PIROS Cikkszám Alkatr. menny Huzalátmérő (Ø) 2,5 mm 3,2 mm Hosszúság 300 mm 350 mm Min./max. áramerősség A A Tömeg 1,7 kg 2 kg Alkalmazási terület Főleg A4 nemesacélhoz alkalmas Nemesacélok és hőálló acélok hegesztéséhez tartályépítésnél, acélszerkezetek építésénél, jármű- és készülékgyártásnál. Anyag sz , , , , , , , , , , , , , szintén alkalmas ausztenites-ferrites kötésekhez. F őleg A4 nemesacélhoz alkalmazható. Nagyon jó hegeszthetőség Sima, egyenletes hegesztési szövetszerkezet Kitűnő újragyújtás Kevés fröcskölési veszteség Könnyű salak eltávolítás Teljesítés igazolása DB, TÜV Útmutató Az elektródát egyenárammal, pozitív pólusról, valamint váltóárammal lehet hegeszteni. RÚDELEKTRÓDA INOX 2, SÖTÉTLILA Cikkszám Alkatr. menny Huzalátmérő (Ø) 2,5 mm 3,2 mm Hosszúság 300 mm 350 mm Min./max. áramerősség A A Tömeg 1,7 kg 2 kg Alkalmazási terület Főleg A2 nemesacélhoz alkalmas Nemesacélok és hőálló acélok hegesztéséhez járműgyártásnál, tartályépítésnél, hajóépítésénél, és készülékgyártásnál. Anyag sz , , , , , , , , valamint , , hőálló krómacélokhoz F őleg A2 nemesacélhoz alkalmazható. Nagyon jó hegeszthetőség Sima, egyenletes hegesztési szövetszerkezet Kitűnő újragyújtás Kevés fröcskölési veszteség Könnyű salak eltávolítás Teljesítés igazolása DB, TÜV Útmutató Az elektródát egyenárammal, pozitív pólusról, valamint váltóárammal lehet hegeszteni. RÚDELEKTRÓDA NORMÁL ZÖLD Cikkszám Alkatr. menny Huzalátmérő (Ø) 2 mm 2,5 mm 3,2 mm Hosszúság 300 mm 350 mm 350 mm Min./max. áramerősség A A A Tömeg 4 kg 4,7 kg 4,7 kg Alkalmazási terület Hegesztett kötések létrehozása acélszerkezetes építéseknél, járműépítésnél, a gépészetben, tartály- és kazánépítésnél ötvözetlen acélokra, mint pl. St. 33 St. 52, H I H III kazánlemezek, St. 35.8, St. 45.8, GS 38 GS 52, valamint szintén alkalmas vékony lemezek hegesztett kötéseihez Kitűnő hegeszthetőség minden helyzetben, beleértve az enyhén lejtő (10 20 ) helyzeteket is. Főleg horganyzott acél hegesztéséhez alkalmas horganyzott acélra Kitűnő újragyújtás Kevés fröcskölési veszteség Könnyű salak eltávolítás Egyenletes hegesztési szövetszerkezet Teljesítés igazolása Jóváhagyások, alkalmassági vizsgálatok: DB, TÜV Útmutató Az elektródát egyenárammal, negatív pólusról (pozitív pólusról), valamint váltóárammal kell hegeszteni. 46 HEGESZTÉS - FORRASZTÁS

47 RÚDELEKTRÓDA SPECIÁLIS FEHÉR Hosszúság 350 mm Cikkszám Alkatr. menny Huzalátmérő (Ø) 2,5 mm 3,2 mm Min./max. áramerősség A A Tömeg 4,2 kg 4,6 kg Alkalmazási terület Hegesztett kötések létrehozása acélszerkezetes építéseknél, kazánépítésnél, tartályépítésnél, hajóépítésnél és a gépészetben ötvözetlen acélokra, mint pl. St. 33 St. 50, St. 35.8, St. 45.8, GS 38 GS 52, H I H III kazánlemez, 17Mn4, fi nomszemcsés szerkezeti acélhoz StE. 26 StE. 36 Használható az ipar és a kisipar területén szerelésekhez, műhelyekben és javító hegesztésekhez Rúdelektróda: E38 2 B 32 H 10 EN ISO 2560-A AWS: A 5.1: E 7016 Bevonat: bázikus Vastag rétegű, kalcium-karbonát alapú AC/DC különleges elektróda, mini hegesztőtranszformátorokhoz is alkalmazható A kalcium-karbonát alapú elektródák hegesztési tulajdonságaival ellentétben, melyek korábban megkövetelt jellegzetességek voltak, a speciális fehér rúdelektróda folyása nagyon sima, egyenletes, alig valamennyi fröcskölési veszteséggel. A legjobb hegeszthetőség nehézkes helyzetekben, valamint gyökvarratokhoz Bemetszésmentes hegesztési varrat átmenetek sarokvarratokon Egyenletes hegesztési szövetszerkezet Kitűnő salakbevonat Könnyű salak eltávolítás Legmagasabb üzemelési hőmérséklet 450 C Teljesítés igazolása Jóváhagyások, alkalmassági vizsgálatok: DB, TÜV Útmutató Az elektródát egyenárammal, pozitív pólusról, valamint váltóárammal kell hegeszteni. RÚDELEKTRÓDA UNIVERZÁLIS KÉK Cikkszám Alkatr. menny Huzalátmérő (Ø) 2 mm 2,5 mm 3,2 mm 4 mm Hosszúság 300 mm 350 mm 350 mm 350 mm Min./max. áramerősség A A A A Tömeg 4,6 kg 5,1 kg 5,4 kg 5,2 kg Kitűnő hegeszthetőség minden helyzetben, beleértve lejtős helyzeteket is. Alkalmas acél hegesztéséhez horganyzott/ felületkezeletlen acélra Kitűnő réstömítés Könnyű salak eltávolítás Egyenletes hegesztési szövetszerkezet Kitűnő újragyújtás Teljesítés igazolása Jóváhagyások, alkalmassági vizsgálatok: DB, TÜV Útmutató Az elektródát egyenárammal, negatív pólusról (pozitív pólusról), valamint váltóárammal kell hegeszteni. Alkalmazási terület Hegesztett kötések létrehozása acélszerkezetes építéseknél, járműépítésnél, tartály- és kazánépítésnél, valamint hajóépítésnél ötvözetlen acélokra, mint pl. St. 33 St. 52, H I H III kazánlemez, 17MN4, GS 38 GS 52. HEGESZTÉS - FORRASZTÁS 47

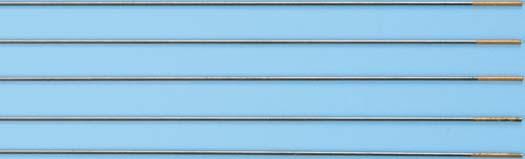

48 VOLFRÁMELEKTRÓDA GOLD WLV 17/WLT 17 K/WLT 26 WIG pisztolyokhoz Ø mm Amperbeállítás Cikkszám Cs.e./db 1, A , A , A Alkalmazás Alapanyag Anyagvastagság Alkalmazható Volfrámelektróda Acél és rozsdamentes acél Réz és rézötvözetek Alumínium Alkalmazható Amper beállítás 1,0 1, ,5 1,0 1, ,0 1, ,0 1,6 2, ,0 6,0 2,4 3, ,0 1, ,5 1, ,0 2, ,0 1, ,5 1, ,0 1, ,0 2, ,0 3, ,0 3, Alkalmazható gázterelő méret HEGESZTŐPÁLCA Csatlakozó és tömítő lánghegesztéshez. Cikkszám: Anyaga Réz bevonatú Mérete: 2 mm x 100 cm 48 HEGESZTÉS - FORRASZTÁS

49 TIG HEGESZTŐPÁLCA NEMESACÉL HEGESZTÉSÉHEZ SG X2 CrNiMo 1912, DIN 8556 Meghatározása az AWS A 5.9 szerint: ER 316 L-Si Anyagszám Megjegyzés A hegesztőpálcák hegesztése egyenárammal történik. Hosszúság Tömeg 1000 mm 5 kg Huzalátmérő Cikkszám Alkatr. menny. 1,6 mm ,4 mm ,2 mm Alkalmazási terület Használható hegesztett kötésekhez az alábbi alapanyagokon: , , , , , , , , , , , , , , TIG HEGESZTŐPÁLCÁK ALUMÍNIUM HEGESZTÉSÉHEZ S-AIMg 5, DIN 1732 Meghatározása az ASME szerint: ER 5356 Anyagszám Megjegyzés A hegesztőpálcák hegesztése váltóárammal történik. Cikkszám Alkatr. menny. 5 Huzalátmérő 2,4 mm Hosszúság 1000 mm Tömeg 5 kg Alkalmazási terület Használható hegesztett kötésekhez az alábbi alapanyagokon: AIMg2Mn0,8, AIMg2,7Mn, AIMg3, AIMg4.5Mn, AIMg5 (max. +80 C), AIMgMn G-AIMg3, G-AIMg3Si, G-AIMg5, G-AIMg5Si, G-AIMg3 (Cu) TÜV engedéllyel nem rendelkezik HEGESZTÉS - FORRASZTÁS 49

50 HEGESZTŐHUZALOK 50 HEGESZTÉS - FORRASZTÁS

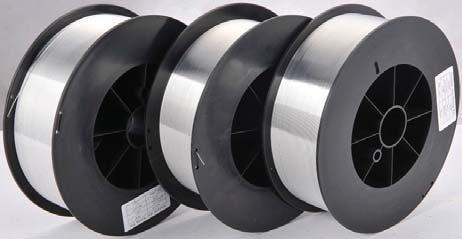

51 HUZAL ELEKTRÓDA Alumínium hegesztőhuzal MIG 5356 a leggyakrabban kedvelt AWI hegesztőhuzal, gyakran ALMG5-nek is nevezik 5% magnéziumot tartalmazó ALU huzal Kiváló korrózióállóság jellemzi (sós víz tesztben is kiválóan megfelelt) Az eloxálás utáni színárnyalat fehér Szakító szilárdsága psi Minden hegesztési pozícióban jól használható Hegesztési pozíciók: Átmérő mm Súly kg Tekercs átmérő mm Tekercs Cikkszám 1, műanyag , kosár , műanyag Technikai adatok: AWS: A5.10 : ER 5356 DIN 1732 Sg Al Mg 5 Felhasználható: Al-Mg öntvényekhez Al-Mg-Si öntvényekhez Alapanyagok: 5050, 5052, 5083, 5356, 5454, 5456 SG 2 tömör hegesztőhuzal Hegesztési pozíciók: Átmérő mm Súly kg Tekercs átmérő mm Cikkszám 0, , , , Duplán oxidált lágyacél MIG hegesztő huzal Rézbevonattal ellátott, G3Si1/ER70S-6 típusú tömör hegesztőhuzal Ötvözetlen és gyengén ötvözött szerkezeti acélok általános célú védőgázos fogyóelektródás ívhegesztéséhez. Alkalmas horganyzott lemezek, galvanizált munkadarabok akár több rétegű hegesztésére is Gondoskodva a megfelelő mennyiségű védőgázról, minden pozícióban jól használható A hegesztési varratot minőségi felület, kiváló radiológiai és mechanikai tulajdonságok jellemzik. Technikai adatok: DIN 8559 SG 2 AWS/SFA: A5.18: ER-70S-6 EN 440: G3Si 1 mod BS 2901: A18 Bevonat: Réz Felhasználható: Horganyzott, szerkezeti acélok DIN St33; St.37- St52.3 Kazán és tartály acél DIN HI; HII, 17 Mn 4 Cső acél DIN StE StE DIN 1629 St35 St52.4 Hajótest acél DIN 1629 A;B;D; E HEGESZTÉS - FORRASZTÁS 51

52 MIG HEGESZTŐHUZAL SG 2 ACÉL Acél MIG-hegesztéséhez DIN 8559 (SG 2) / EN 440 (G 3 Si1) szerint DIN 8559-SG 2 EN 440: G3 Si1 rézbevonatú anyagszám: réteg-tekercselt Réteg-tekercselt Tömeg Tekercselési mód Anyag Bevonat Igen 15 kg Kosártekercs Kevéssé ötvözött acél, , 11MnSi6 CsupaszMatt Cikkszám Alkatr. menny Huzalátmérő (Ø) 0,8 mm 1 mm MIG HEGESZTŐHUZAL SG 3 ACÉL Acél MIG-hegesztéséhez DIN 8559 (SG 3) / EN 440 (G 4 Si1) szerint DIN 8559-SG 3 EN 440: G4 Si1 rézbevonatú anyagszám: réteg-tekercselt megfelelő védőgázok: 82% argon, 18% CO 2 Réteg-tekercselt Tömeg Tekercselési mód Anyag Bevonat Igen 15 kg Kosártekercs Kevéssé ötvözött acél, , 10MnSi7 CsupaszMatt Cikkszám Alkatr. menny Huzalátmérő (Ø) 0,8 mm 1 mm 52 HEGESZTÉS - FORRASZTÁS

53 VÉDŐGÁZAS HEGESZTŐHUZAL MIG forrasztáshoz DIN 1733 SG CuSi3 AWS jelölés: ER CuSi-A Anyag sz.: Réteg-tekercselt Tömeg Tekercselési mód Igen 15 kg Kosártekercs Vörösréz, vörösréz-szilícium és vörösrézcinkötvözetek összekötő hegesztése Kevesebb hegesztési fröcskölés keletkezik Kevesebb újramegmunkálás Minimális pórusképződés Nagyon erős hegesztési varratok Cikkszám Alkatr. menny Huzalátmérő (Ø) 0,8 mm 1 mm Anyag Acél Acél Alkalmazási terület Főleg horganyzott karosszériákon és elektrohorganyzott munkadarabokon végzett munkákhoz. Gépjármű gyártás, karosszéria javító műhelyek, kazánépítés, ipari gépészet, vázszerkezetek és gépészeti rendszerek. MIG HEGESZTŐHUZAL MIG/MAG hegesztéshez DIN 8559 SG2-Ti AWS A EN 440 Vörösréz bevonatos Használható 560 N/mm 2 szakítószilárdságú ötvözetlen acél egy- és többrétegű hegesztéséhez Alacsony fröcskölési és kitűnő felületi tulajdonságok Cikkszám Alkatr. menny. 15 Huzalátmérő (Ø) 0,8 mm Réteg-tekercselt Igen Tömeg 15 kg Tekercselési mód Kosártekercs Alkalmazási terület Főleg horganyzott karosszériákon és elektrohorganyzott munkadarabokon végzett munkákhoz. Gépjármű gyártás, karosszéria javító műhelyek, kazánépítés, ipari gépészet, vázszerkezetek és gépészeti rendszerek. HEGESZTÉS - FORRASZTÁS 53

54 VÉDŐGÁZAS HEGESZTŐHUZAL NEMESACÉL Nemesacél MIG-hegesztéséhez a DIN 8556 szerint Megjegyzés Nedves korrózióval: Legmagasabb üzemelési hőmérséklet +400 C Hő- és revesedésálló kb C-ig Cikkszám Alkatr. menny. 15 Huzalátmérő (Ø) 0,8 mm Réteg-tekercselt Igen Tömeg 15 kg Tekercselési mód Kosártekercs Anyag Nemesacél, X2CrNiMo19-13 Min. hosszirányú nyúlás 30 % Alkalmazási terület Ötvözött alapanyagokon lévő hegesztett kötésekhez alkalmas , , , , , , , , , , HEGESZTÉS - FORRASZTÁS

55 HEGESZTÉS - FORRASZTÁS 55

56 VEGYI TERMÉKEK 56 HEGESZTÉS - FORRASZTÁS

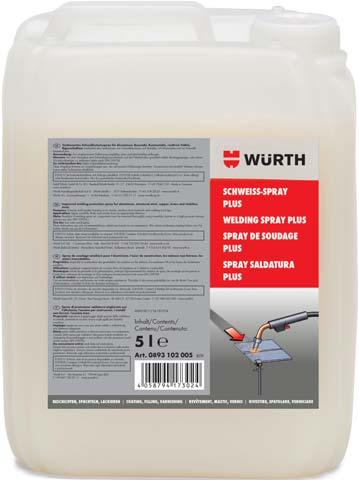

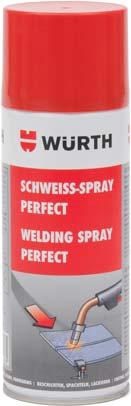

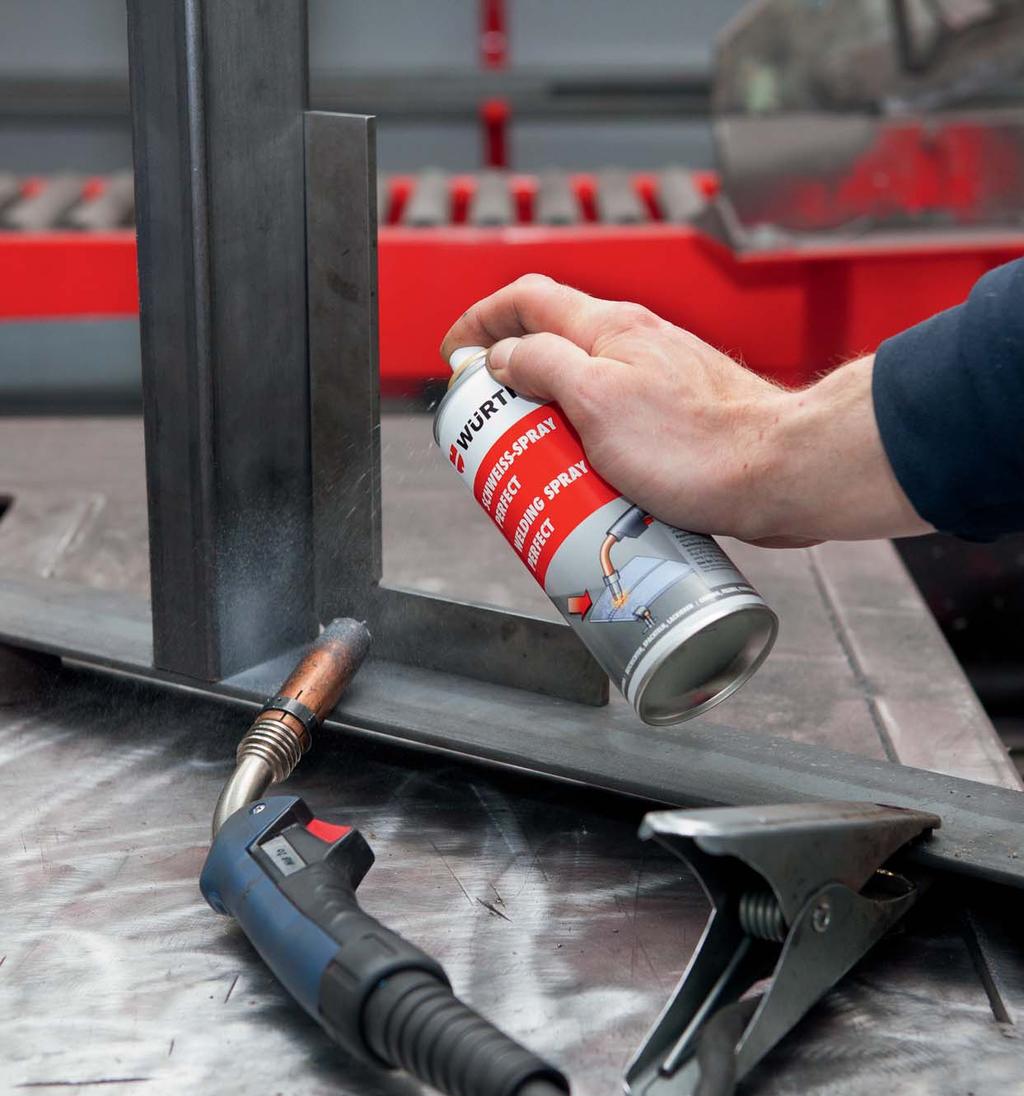

57 HEGESZTŐ SPRAY PERFEKT/PLUSZ Biológiai hegesztésvédő spray alumíniumhoz, betonacélhoz, színesfémekhez, rozsdamentes acélokhoz és hegesztőpisztolyokhoz. Megakadályozza a hegesztéskor szétfröccsenő anyagdarabkák ráégését a fémekre, a rozsdamentes fémekre és a hegesztőpisztolyra Elősegíti az optimális hegesztési folyamatot. Csökkenti a korrózió esélyét Nem terjed szét Tixotróp tulajdonságának köszönhetően függőleges felületekre is odatapasztja az aktív összetevőt lefutás vagy cseppképződés nélkül A hegesztést követő horganyzást és festést nem befolyásolja károsan A szerves anyagok csekély arányából adódóan a felületen kiváló bomlástermékek minimálisak. Így a hegesztési maradványok könnyedén eltávolíthatók. Megnevezés Töltési mennyiség Cikkszám Cse./db Spray 400 ml Kanna 5 l Általános tudnivalók A folyadék alkalmazásával megakadályozható, hogy a hegesztési varratban pórusok képződjenek, illetve, hogy érzékeny fémekben vagy kritikus terhelésnél hidrogén által okozott repedések keletkezzenek. Horganyzás ill. más felületi kezelés előtt a hegesztés védő spray maradványait LUtisztítóval ( ) kell eltávolítani. Hegesztés után bármilyen horganyzás vagy festés problémamentesen végezhető Hűtőhatás A hűtőhatásnak köszönhetően a rozsdamentes anyag hegesztésénél minimális az elszíneződés Szilikonmentes A hegesztést követő munkákat (pl. festést) nem befolyásolja károsan Korrózióvédelem A vékony fi lmréteg időleges korrózióvédőként is működik Oldószermentes Mentes a klóros-, vagy egyéb oldószerektől HEGESZTÉS - FORRASZTÁS 57

58 HEGESZTÉSVÉDELMI TERMÉKEK 58 HEGESZTÉS - FORRASZTÁS

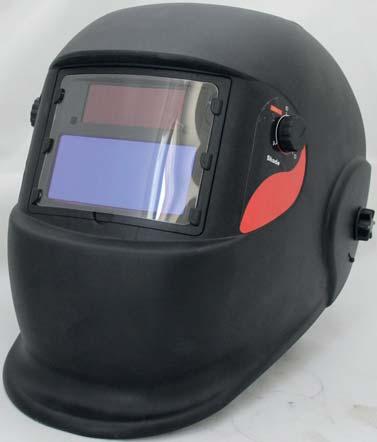

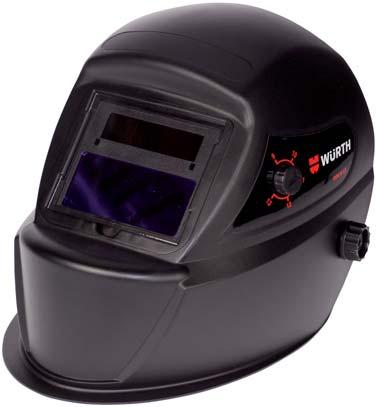

59 SOLAR AUTOMATA HEGESZTŐ PAJZS DIN 9-13 Optimális megoldás minden munkafolyamathoz a különböző hegesztési eljárásokhoz. Cikkszám: DIN 9 és 13 között lehet beállítani a védelmi fokot, amit a sisak a látómező feletti fényérzékelő hatására egy automata rendszer segítségével kapcsol ki és be a megfelelő szintre Szolárcellás, elemre nincs szükség Kiegészítő termékek: Cikkszám Méret SOLAR hegesztőpajzshoz külső csereüveg SOLAR hegesztőpajzshoz belső csereüveg VELDO AUTO HEGESZTŐPAJZS FEKETE Könnyű kivitel, számos beállítási lehetőség. Cikkszám: Sötétedésállítás: DIN optikai érzékelő Érzékenység: az adott fényviszonyoknak megfelelően állítható Késleltetés: Kivilágosodási idő állítás Besötétedési idő 1/25000 másodperc Hegesztés/csiszolás választó kapcsoló Napelemek Hegesztés közben nem kell fel- és lehajtani Nagy látótér: 98 x 43 mm Súly: 460 g Kiegészítő termékek: Cikkszám Méret VELDO hegesztőpajzshoz külső csereüveg VELDO hegesztőpajzshoz belső csereüveg HEGESZTÉS - FORRASZTÁS 59

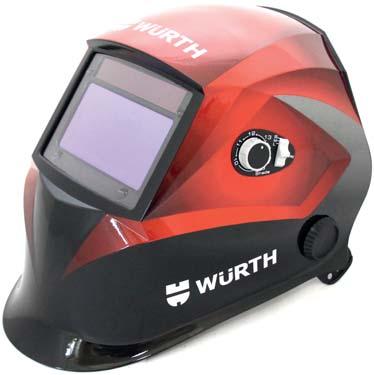

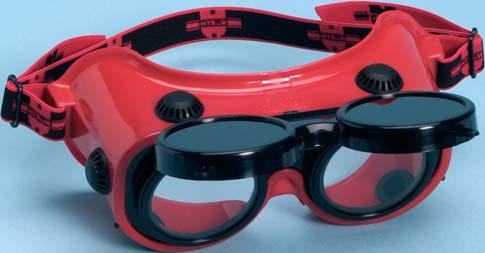

60 STELLA AUTO HEGESZTŐPAJZS Könnyű kivitel, praktikus, sok beállítási lehetőség, magas minőség. Sötétedésállítás: DIN optikai érzékelő Érzékenység: az adott fényviszonyoknak megfelelően állítható Késleltetés: Kivilágosodási idő állítás Besötétedési idő 1/30000 másodperc Hegesztés/csiszolás választó kapcsoló Teszter 2 lecserélhető lithium gombelemmel Külső állíthatóság Hegesztés közben nem kell fel- és lehajtani Az arc és a pajzs távolsága állítható Nagy látótér: 98 x 55 mm Súly: 520 g Cikkszám Megnevezés STELLA auto hegesztőpajzs, Würth design STELLA auto hegesztőpajzs, carbon STELLA auto hegesztőpajzs, bohóc STELLA auto hegesztőpajzs, koponya Kiegészítő termékek: Cikkszám Méret STELLA hegesztőpajzshoz külső csereüveg STELLA hegesztőpajzshoz belső csereüveg STELLA cserélhető kosár HEGESZTŐ SZEMÜVEG Hegesztőszemüveg, cserélhető lencsével. Felhajtható szűrőtartó és rugalmasan illeszkedő szemüvegkeret Egyedileg állítható, kényelmes fejpánt UV- és infravörös védelem Indirekt szellőző rendszer Könnyen cserélhető lencsék Használata szemüvegesek számára is kiválóan alkalmas Cikkszám Méret Csereüveg hegesztő szemüveghez - áttetsző Hegesztő szemüveg, 5 DIN Csereüveg hegesztő szemüveghez, 5 DIN Hegesztő szemüveg, 8 DIN Csereüveg hegesztő szemüveghez, 8 DIN 60 HEGESZTÉS - FORRASZTÁS

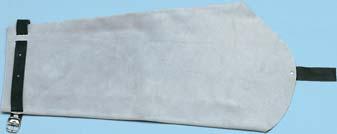

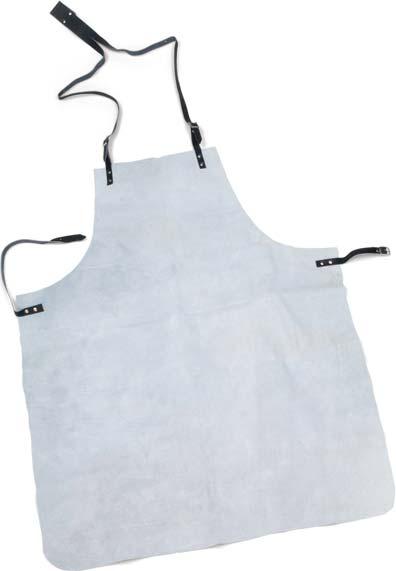

61 KARVÉDŐ HEGESZTÉSHEZ Rögzíthető a csukló részre erősített szíjazattal és szegecsekkel. Cikkszám: Marha hasítékbőr alapanyagból, natúr színben Hőállósága: 100 C, rövid ideig: 250 C Hossza körülbelül 66 cm LÁBSZÁRVÉDŐ HEGESZTÉSHEZ Lábfejre boruló szabott takarórész, mely alulról a lábfejhez rögzíthető. Cikkszám: Marha hasítékbőr alapanyagból 3 pár csattal erősíthető a lábszárhoz Hossza körülbelül 40 cm Hőállósága: 100 C, rövid ideig: 250 C VÉDŐKÖTÉNY HEGESZTÉSHEZ Marha hasítékbőr alapanyagból, egy darabból kiszabva. Cikkszám: A kötényre szegecsekkel erősített szíjazat segítségével a kötény rögzíthető Mérete: 110 x 90 cm Natúr színben HEGESZTÉS - FORRASZTÁS 61

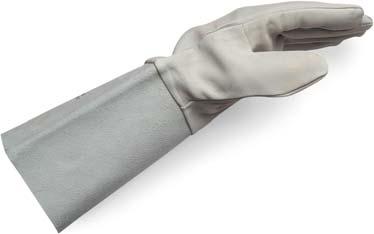

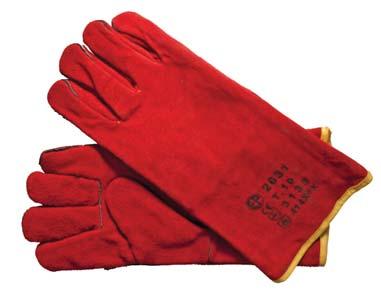

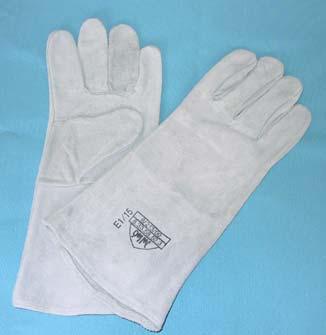

62 VÉDŐKESZTYŰ HEGESZTÉSHEZ 5 ujjas, egybeszabott kivitel. Cikkszám: % marha hasítékbőr alapanyagból Tenyérbehajló hüvelykujjú betét nélküli Hossza körülbelül 35 cm Hőállóság: 100 C, rövid ideig: 250 C HEGESZTŐKESZTYŰ NAPPABŐR 10 A kézfej és a tenyérrész nappabőrből készült. Cikkszám: Teljes hossz: 35 cm Finom heggesztés munkákhoz TELJESBŐR HEGESZTŐKESZTYŰ Univerzális felhasználhatóság, hegesztés, általános munkák. Cikkszám: EN EN 388, II. kat EN 407: X.4.X. A tenyérrész teljes marhabőrből, a kézfej és a csuklórész hasított bőrből készült Igen erős, jó kopásállósággal bír Olaj, zsír és víztaszító Hossz: 35 cm SZIKRAÁLLÓ HEGESZTŐKESZTYŰ 100 C kontakt hő ellen véd > 15 másodperc Cikkszám: Szikraálló piros marhahasíték Hőszigetelő pamutbélés 62 HEGESZTÉS - FORRASZTÁS

63 HEGESZTÉS - FORRASZTÁS 63

64 HEGESZTÉS- TECHNIKA Würth Szereléstechnika Kft Budaörs, Gyár u. 2. T / F / info@wuerth.hu A kiadványért felelős: Marketing Osztály facebook.com/wuerth.hungary Nyomtatva: Magyarországon, 2018/02 Shopok: 2040 Budaörs, Gyár utca 2. T / F / Budapest, Bécsi út 250. T +36 1/ Debrecen, Postakert út 3/a T / F / Miskolc, József Attila u. 74. T / Székesfehérvár, Gugásvölgyi út 2. T / F / Szeged, Dorozsmai u T / Kecskemét, Izsáki út 82. T / Pécs, Zsolnay Vilmos út 119. T / Győr, Mérföldkő u. 11. T / Fenntartjuk a jogot, hogy a kiadványban megjelent termékek a termékfejlesztés során változhatnak. A fotók illusztráció jellegűek, a kiszállított áru, színben és formában a megjelenítettől eltérhet. A kiadványban megjelent nyomdai hibákért felelősséget nem vállalunk.
