VAV-készülékek. TVR típus. A szabványos térfogatáram-tartományokat igénylő leg különbözőbb felhasználási területekhez K

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "VAV-készülékek. TVR típus. A szabványos térfogatáram-tartományokat igénylő leg különbözőbb felhasználási területekhez K"

Átírás

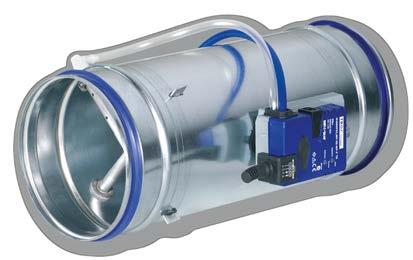

1 . X X testregistrierung VAV-készülékek típus Universal szabályozó Compact szabályozó A szabványos térfogatáram-tartományokat igénylő leg különbözőbb felhasználási területekhez Kör keresztmetszetű VAV-készülékek változó levegő térfogatáramú, szabványos levegő befúvó vagy elszívó rendszerekhez. Alkalmas a térfogatáram, illetve a helyiség vagy a csővezeték nyomásának szabályozására Elektromos szabályozók különböző felhasználási területekre (Easy, Compact, Universal és LABCONTROL) Magas szabályozási pontosság még rááramlási oldali ív esetén is (R = D) Akár 3 m/s levegő áramlási sebességig Légtömör zárást biztosít az EN 75 szabvány szerint, 4 osztály Készülékház tömörség az EN 75 szerint, C osztály Easy szabályozó Opcionális tartozékok és kiegészítők Akusztikai burkolat a készülékház által sugárzott zaj csökkentésére CA, CS vagy CF típusú kiegészítő hangcsillapító az áramlási zaj csillapítására WL típusú meleg vizes hőcserélő és EL típusú elektromos utófűtő a légáram utófűtéséhez HYGIENISCH GETESTET V DI 6022 A VDI 6022 alapján tesztelve 04/203 DE/hu K5.

2 Általános információk Épületszerkezet Oldal Általános információk. Megrendelési kód. 4 Áramlástechnikai adatok. 5 Gyors méretezés. 6 Méretek és tömeg. 7 Méretek és tömeg -D. 8 Méretek és tömeg -FL. 9 Méretek és tömeg -D-FL. 20 Kiírási szöveg. 2 Alapvető információ és meghatározások.5 Változatok VAV-készülék, változat VAV-készülék, -D változat Példák termékekre Leírás Az alkatrészekkel kapcsolatban részletes információkért lásd K5.3. fejezet. A LABCONTROL szabályozó rendszerről részletes információkat a Szabályozó rendszerek katalógusban talál. Alkalmazás típusú kör keresztmetszetű VARYCONTROL VAV-készülékek a levegő befúvó vagy elszívó rendszerek áramlásának precíz szabályozására változtatható légáramlási sebességű rendszerekhez Zárt láncú térfogatáram-szabályozás külső tápellátással Légkondicionáló rendszerek légáramának szabályozására, korlátozására vagy lezárására Leállítás kapcsolóval (beszerzése a megrendelő feladata) Változatok : VAV-készülék -D: VAV-készülék akusztikai burkolattal -FL: VAV-készülék mindkét végén karimával -D-FL: VAV-készülék akusztikai burkolattal és mindkét végén karimával Akusztikai burkolattal és/vagy CA, CS vagy CF típusú kiegészítő hangcsillapítóval szerelt egységek magas akusztikai igényekhez Az akusztikai burkolat utólag nem beszerelhető Kialakítás Horganyzott acéllemez P: porfestett, ezüstszürke (RAL 700) A2: rozsdamentes acél Névleges méretek 00, 25, 60, 200, 250, 35, 400 Tartozékok Easy szabályozó: potenciométeres szabályozóból, nyomáskülönbség jeladóból és meghajtásból álló kompakt egység Compact szabályozó: szabályozóból, nyomáskülönbség jeladóból és meghajtásból álló kompakt egység Universal szabályozó: szabályozó, nyomáskülönbség jeladó és speciális célú meghajtó LABCONTROL: szabályozó elemek komplett labortechnikai felügyeleti és szabályozó rendszerekhez Tartozékok G2: egyforma karimák mindkét végén D2: ajakos tömítés mindkét végén (gyárilag szerelt) Hasznos tartozékok CA, CS vagy CF típusú kiegészítő hangcsillapító szigorú akusztikai elvárásokhoz WL típusú hőcserélő EL típusú elektromos utófűtő Különleges ismérvek Integrált nyomáskülönbség-érzékelő 3 mm-es mérőfuratokkal (por és szennyeződések ellen védve) Gyári beállítás vagy felprogramozás és áramlástechnikai tesztelés A térfogatáram később mérhető és helyileg szabályozható; típusspecifikus beállító berendezésre lehet szükség K5. 04/203 DE/hu

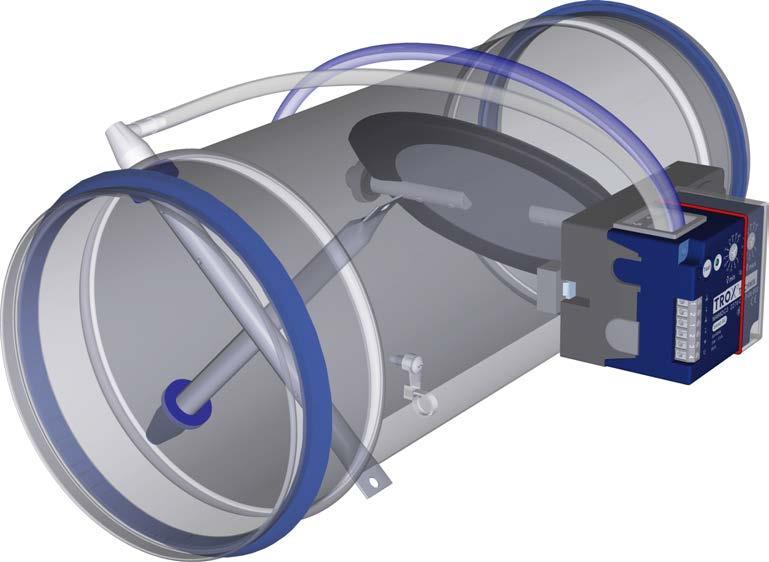

3 Általános információk Alkatrészek és tulajdonságok Mechanikus alkatrészekből és szabályozókból álló üzemkész egység Átlagoló nyomáskülönbség-érzékelő a térfogatáram mérésére Lezárólap Gyárilag összeszerelt szabályozók vezetékeléssel és csövekkel Minden egységen szállítás előtt áramlástechnikai hatáspróbát végeznek egy speciális tesztberendezésen A beállítási adatok az egység címkéjén vagy térfogatáram skáláján találhatóak Magas szabályozási pontosság (még rááramlási oldali ív esetén is; R = D) Szerkezeti ismérvek Kör keresztmetszetű készülékház Csőcsatlakozás, mely megfelel a kör keresztmetszetű csövek és az EN 506 vagy EN 380 csatlakoztatásához Csőcsonk horonnyal az ajakos tömítésnek A szabályozólap helyzete kívülről, a tengely hosszabbításán van jelölve -FL: karimák az EN 2220 alapján Anyagok és felületek A készülékház és a szabályozólap horganyzott acélból készült A szabályozólap tömítése TPE műanyagból készült Alumínium érzékelő csövek Műanyag csapágyak Telepítés és üzembe helyezés Tetszőleges pozícióban beépíthető (kivéve statikus nyomáskülönbség jeladóval szerelt egységek) Szabványok és irányelvek A VDI 6022-nek megfelelő higiénia A zárt lamella légtömör zárást biztosít az EN 75 szabvány szerint, 4. osztály (00-as névleges méret, 2. osztály; 25 és 60 közti névleges méretek, 3. osztály) A 00, 25 és 60-as névleges méretek megfelelnek a DIN 946 szabvány 4. részének általános előírásainak, a as névleges méretek megfelelnek a szabvány szigorított előírásainak a zárt lamella mellett elfogadható légtömörség tekintetében Készülékház tömörség az EN 75 szerint, C osztály Karbantartás Karbantartásmentes, mivel szerkezete és anyagai nem kopnak -D Horganyzott acélból készült akusztikai burkolat Gumi profil a szerkezeti zajok szigetelésére Ásványgyapot bélés Ásványgyapot Az EN 350 alapján, A2 tűzvédelmi osztály, nem gyúlékony RAL minőségjelzés: RAL-GZ 388 Biológiailag lebomló, ezért higiénikusnak minősül a német TRGS 905 (veszélyes anyagok műszaki szabályozása) és a 97/69/EK EU irányelv alapján Műszaki adatok Névleges méretek mm Térfogatáram-tartomány l/s m³/h Térfogatáram szabályozási tartomány (egységek dinamikus nyomáskülönbség mérővel) a névleges térfogatáram kb. 0 00%-a Nyomáskülönbség Pa Üzemi hőmérséklet 0 50 C 04/203 DE/hu K5.

4 Általános információk Működési mód Működési leírás A VAV-készülék nyomáskülönbség-érzékelővel van felszerelve a térfogatáram méréséhez. A szabályozó elemek (tartozékok) tartalmaznak nyomáskülönbség jeladót, amely elektromos jellé alakítja a nyomáskülönbséget (hatásos nyomás), egy szabályozót, valamint meghajtást; a szabályozó funkciók elláthatóak Easy szabályozóval, Compact szabályozóval vagy egyedi alkatrészekkel (Universal vagy LABCONTROL). A legtöbb esetben az alapjel érték egy helyiség hőmérséklet-szabályozója felől érkezik. A szabályozó összehasonlítja a tényleges értéket az alapjel értékével, majd módosítja a meghajtás vezérlőjelét, ha különbség van a két érték között. A sémarajza Nyomáskülönbség-érzékelő 2 Szabályozólap 3 Ajakos tömítés 4 Szabályozó elemek, pl. egy Easy szabályozó K5. 04/203 DE/hu

5 Megrendelési kód Megrendelési kód, /.../Easy D... FL / 60 / G2 / BB / E 0 / / NO D / 200 / D2 / Easy Típus VAV-készülék Akusztikai burkolat Nincs bejegyzés: nincs D Akusztikai burkolattal Anyag Nincs bejegyzés: horganyzott acéllemez P porfestett, ezüstszürke (RAL 700) A2 rozsdamentes acél Karima Nincs bejegyzés: nincs FL mindkét végen (-D-P-hez nem) Névleges méret [mm] Tartozékok Példa BC0 Compact szabályozó B3 Universal szabályozó Üzemmód E Egyedülálló M Master S Slave F Fix érték Jelfeszültség-tartomány A tényleges és alapjel értékekhez V DC V DC Térfogatáram [m³/h vagy l/s] min max a gyári beállításhoz Szabályozólap pozíció Csak rugóvisszatérítésű motorral NO Munkaáramú NC Nyugvóáramú Tartozékok Nincs bejegyzés: nincs D2 ajakos tömítés mindkét végén G2 egyforma karimák mindkét végén Példa megrendelések /200/D2/BC0/E0/ m³/h Akusztikai burkolat...nincs Anyag...horganyzott acéllemez Karima...nincs Névleges méret mm Tartozékok...ajakos tömítés mindkét végen Tartozékok...Compact szabályozó Üzemmód...egyedülálló Jelfeszültség-tartomány V DC Térfogatáram m³/h /200/D2/Easy Akusztikai burkolat...nincs Névleges méret mm Tartozékok...ajakos tömítés mindkét végen Tartozékok...Easy szabályozó 04/203 DE/hu K5.

6 Áramlástechnikai adatok Térfogatáramtar tományok A VAV-készülékek minimális nyomáskülönbsége fontos tényező a csővezetékek tervezése, valamint a ventilátor, és vele együtt a fordulatszám-szabályozó méretezése terén. Kellő nyomást kell biztosítani a csövekben minden üzemi körülmény esetén, illetve minden készüléknél. A fordulatszámszabályozó számára szükséges mérési pontokat is megfelelően kell megválasztani. Térfogatáram-tartományok és minimális nyomáskülönbség értékek Névleges méret p st min l/s m³/h Pa Pa Pa Pa ± % CS/CF kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú 3 CS/CF kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 000 mm hosszú 4 CS/CF kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú Rááramlási oldali körül mények Ív Elágazás A térfogatáram Δ pontossága a csővezeték rááramlási oldali egyenes szakaszára vonatkozik. Az ívek, elágazások, konfúzorok vagy diffúzorok turbulenciát okozhat a csővezetékben, mely hatással lehet a mérésre. A csővezetékek illesztéseinek, pl. leágazás a fő vezetékről, meg kell felelnie az EN 505 szabványnak. Bizonyos beépítések esetén egyenes rááramlási oldali csőszakaszra van szükség. D Δp A legalább D görbületi sugarú ívek további egyenes csőszakasz nélkül a VAV-készülék előtt elhanyagolható hatással vannak a térfogatáram pontosságára. M D 5D Az elágazás erős turbulenciát okoz. A megjelölt Δ pontosságú térfogatáram csak legalább 5D hosszúságú rááramlási oldali egyenes csőszakasszal érhető el. Rövidebb rááramlási oldali szakaszok esetén perforált lemezre van szükség az ágban a VAV-készülék előtt. Ha egyáltalán nincs egyenes szakasz a rááramló oldalon, a szabályozás nem lesz stabil, még perforált lemezzel sem. Δp M D K5. 04/203 DE/hu

7 Gyors méretezés Az áramlási zaj A gyors méretezés táblázatok kiváló áttekintést nyújtanak a helyiség várható hangnyomásszintjéről. A hozzávetőleges középértékek interpolálhatóak. A precíz középértékeket és a spektrális adatokat Easy Product Finder tervező programunkkal számíthatja ki. A névleges méret első kiválasztási kritériuma a tényleges min és max térfogatáram értékek. A gyors méretezési táblázat alapja az általánosan elfogadott hangcsillapítási szint. Ha a hangnyomásszint meghaladja a kívánt szintet, nagyobb VAV- készülékre és/vagy hangcsillapítóra van szükség. Gyors kiválasztás: áramlási zaj hangnyomásszintje [db(a)] Gyors méretezés: Hangnyomásszint 50 Pa nyomáskülönbségnél Névleges méret Az áramlási zaj Lesugárzott zaj L PA L PA L PA2 L PA3 l/s m³/h db (A) <5 <5 <5 < <5 <5 <5 < < < < < < CS/CF kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú 3 CS/CF kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 000 mm hosszú 4 CS/CF kiegészítő hangcsillapítóval, 50 mm vastag szigetelés, 500 mm hosszú 5 -D 04/203 DE/hu K5.

8 Méretek és tömeg Leírás VAV-készülék a változó levegő térfogatáram szabályozásához Csatlakozó csőcsonk VAV-készülék, változat Méretek A méretezett ábrája L ØD 200 < A tartozékokhoz való hozzáféréshez hagyja szabadon (a LABCONTROL szabályozó elemeihez további helyre van szükség) Méretek és tömeg Névleges méret Compact L Universal mm , , , , , , ,4 Compact: Easy és Compact szabályozók Universal: minden szabályozó elem, kivéve Easy és Compact szabályozók ØD m kg K5. 04/203 DE/hu

9 Méretek és tömeg -D Leírás VAV-készülék, -D változat VAV-készülék akusztikai burkolattal a változó levegő térfogatáram szabályozásához Olyan helyiségekhez, ahol az álmennyezet nem tompítja kellőképpen a lesugárzott zajt A tervezett helyiség kör keresztmetszetű csöveit megfelelő (beszerzése a megrendelő feladata) hangszigeteléssel kell ellátni a ventilátor és a helyiség felőli végeken Az akusztikai burkolat utólag nem beszerelhető Méretek A -D méretezett ábrája L L₁ ~ 80 ØD₃ ØD 200 < A tartozékokhoz való hozzáféréshez hagyja szabadon (a LABCONTROL szabályozó elemeihez további helyre van szükség) Méretek és tömeg Névleges méret Compact Universal L L L L mm ØD ØD 3 m , , , , , , ,6 Compact: Easy és Compact szabályozók Universal: minden szabályozó elem, kivéve Easy és Compact szabályozók kg 04/203 DE/hu K5.

10 Méretek és tömeg -FL Leírás VAV-készülék a változó levegő térfogatáram szabályozásához Mindkét végén karimákkal, mely szétválasztható kapcsolatot teremt a csővezetékkel Méretek A -FL méretezett ábrája ØD₂ ØD₁ L ~ 80 ØD ~ 200 < 290 n x Ø9.5 T 300 A tartozékokhoz való hozzáféréshez hagyja szabadon (a LABCONTROL szabályozó elemeihez további helyre van szükség) Méretek és tömeg Névleges méret Compact L Universal ØD ØD ØD 2 n mm mm kg , , , , , , ,3 Compact: Easy és Compact szabályozók Universal: minden szabályozó elem, kivéve Easy és Compact szabályozók T m K5. 04/203 DE/hu

11 Méretek és tömeg -D-FL Leírás VAV-készülék akusztikai burkolattal a változó levegő térfogatáram szabályozásához Mindkét végén karimákkal, mely szétválasztható kapcsolatot teremt a csővezetékkel Olyan helyiségekhez, ahol az álmennyezet nem tompítja kellőképpen a lesugárzott zajt A tervezett helyiség kör keresztmetszetű csöveit megfelelő (beszerzése a megrendelő feladata) hangszigeteléssel kell ellátni a ventilátor és a helyiség felőli végeken Az akusztikai burkolat utólag nem beszerelhető Méretek A -D-FL méretezett ábrája L L₁ ØD₂ ØD₁ ~ 80 ØD₃ ØD 200 < 290 n x Ø9.5 T 300 A tartozékokhoz való hozzáféréshez hagyja szabadon (a LABCONTROL szabályozó elemeihez további helyre van szükség) Méretek és tömeg Névleges méret Compact Universal ØD ØD ØD 2 ØD 3 T m L L L L n mm mm kg , , , , , , ,5 Compact: Easy és Compact szabályozók Universal: minden szabályozó elem, kivéve Easy és Compact szabályozók 04/203 DE/hu K5. 2

12 Kiírási szöveg Szabványos leírás Ez a műszaki leírás bemutatja a termék általános jellemzőit. Az egyedi változatokhoz tartozó szövegezés az Easy Product finder tervező programunkkal generálható le. Kör keresztmetszetű VAV-készülékek változó és állandó térfogatáramú levegő befúvó vagy elszívó rendszerekhez, hét névleges méretben. Magas szabályozási pontosság (még rááramlási oldali ív esetén is; R = D). Mechanikus alkatrészekből és elektronikus szabályozókból álló üzemkész egység. Minden egység tartalmaz egy átlagoló nyomáskülönbség- érzékelőt a térfogatáram mérésére, valamint egy szabályozólapot. Gyárilag összeszerelt szabályozók vezetékeléssel és csövekkel. Nyomáskülönbség-érzékelő 3 mm-es mérőfuratokkal (por és szennyeződések ellen védve) Csatlakozó csőcsonk horonnyal az ajakos tömítéshez, csővezetékek és az EN 506 vagy EN 380 csatlakoztatásához. A szabályozólap helyzete kívülről, a tengely hosszabbításán van jelölve. A zárt lamella légtömör zárást biztosít az EN 75 szabvány szerint, 4. osztály (00-as névleges méret, 2. osztály; 25 és 60 közti névleges méretek, 3. osztály). Készülékház tömörség az EN 75 szerint, C osztály. Különleges ismérvek Integrált nyomáskülönbség-érzékelő 3 mm-es mérőfuratokkal (por és szennyeződések ellen védve) Gyári beállítás vagy felprogramozás és áramlástechnikai tesztelés A térfogatáram később mérhető és helyileg szabályozható; típusspecifikus beállító berendezésre lehet szükség Anyagok és felületek A készülékház és a szabályozólap horganyzott acélból készült A szabályozólap tömítése TPE műanyagból készült Alumínium érzékelő csövek Műanyag csapágyak Műszaki adatok Névleges méretek: mm Térfogatáram-tartomány: l/s vagy m³/h Térfogatáram szabályozási tartomány (egységek dinamikus nyomáskülönbség mérővel): kb. a névleges térfogatáram 0 00%-a Nyomáskülönbség: Pa Tartozékok Változtatható térfogatáram szabályozás az elektronikus Easy szabályozóval, melyhez külső vezérlő jel csatlakoztatható; a tényleges érték jel integrálható a központi épület felügyeleti rendszerhez. Tápfeszültség: 24 V AC/DC Jelfeszültség: 0 0 V DC Lehetőség van felülbírálásra külső kapcsolókkal a feszültségmentes érintkezőknél: ZÁRT, NYITOTT, min és max Százalékos skálával ellátott potenciométerek a min és max térfogatáram beállításához A tényleges érték jel úgy viszonyul a névleges térfogatáramhoz, hogy az üzembe helyezés és az azt követő beállítás leegyszerűsödik Térfogatáram a névleges térfogatáram kb. 0 00%-a Jól látható külső visszajelző fények jelzik a működést: kiszabályozva, nincs kiszabályozva és feszültségkimaradás. Elektromos bekötés csavaros csatlakozókkal. Dupla csatlakozó kapocs a tápfeszültség hurkolására, vagyis a feszültség egyszerű továbbvezetéséhez. Méretezési adatok [m³/h] Δp st [Pa] L PA Levegő által generált zaj [db(a)] L PA Lesugárzott zaj [db(a)] -D Horganyzott acéllemezzel borított akusztikai burkolat Gumi profil a szerkezeti zajok szigetelésére Ásványgyapot bélés Ásványgyapot Az EN 350 alapján, A2 tűzvédelmi osztály, nem gyúlékony RAL minőségjelzés: RAL-GZ 388 Biológiailag lebomló, ezért higiénikusnak minősül a német TRGS 905 (veszélyes anyagok műszaki szabályozása) és a 97/69/EK EU irányelv alapján Kialakítás Horganyzott acéllemez P: porfestett, ezüstszürke (RAL 700) A2: rozsdamentes acél K /203 DE/hu

13 Kiírási szöveg Rendelési opciók Típus VAV-készülék Akusztikai burkolat Nincs bejegyzés: nincs D Akusztikai burkolattal Anyag Nincs bejegyzés: horganyzott acéllemez P porfestett, ezüstszürke (RAL 700) A2 rozsdamentes acél Karima Nincs bejegyzés: nincs FL mindkét végen (-D-P-hez nem) Tartozékok Példa BC0 Compact szabályozó B3 Universal szabályozó Üzemmód E Egyedülálló M Master S Slave F Fix érték Jelfeszültség-tartomány A tényleges és alapjel értékekhez V DC V DC Névleges méret [mm] Térfogatáram [m³/h vagy l/s] min max a gyári beállításhoz Szabályozólap pozíció Csak rugóvisszatérítésű motorral NO Munkaáramú NC Nyugvóáramú Tartozékok Nincs bejegyzés: nincs D2 ajakos tömítés mindkét végén G2 egyforma karimák mindkét végén 04/203 DE/hu K5. 2

14 .5 X XAlapvető információ és meghatározások testregistrierung Alapvető információ és meghatározások Változtatható térfogatáram-szabályozás VARYCONTROL Termékkiválasztás Alapvető méretek Jelmagyarázat Korrekciós értékek rendszercsillapításhoz Mérések Méretezés és méretezési példa Működési mód Üzemmódok 04/203 DE/hu K5.5

15 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások Termékkiválasztás Típus LVC TVJ TVT TZ-Silenzio TA-Silenzio TVZ TVA TVM K TVLK -Ex Rendszer típusa Befúvás Elszívás Kettős légcsatorna (befúvás) Légcsatorna csatlakozás, ventilátor felőli oldal Kör Négyszögletes Térfogatáram-tartomány Legfeljebb [m³/h] Legfeljebb [l/s] Levegő minőség Szűrt Elszívás irodákban Szennyezett Vezérlő funkció Változtatható Állandó Min/Max Nyomásszabályozás Master/Slave Master Lezárás mód Szivárgás Légtömör Akusztikai elvárások Magas < 40 db (A) Alacsony < 50 db (A) Más funkciók Térfogatáram mérés Különleges területek Potenciálisan robbanásveszélyes közegben Laboratóriumok, tisztaszobák, operációs helyiségek (EASYLAB, TCU-LON II) Lehetséges Bizonyos körülmények esetén lehetséges: Erős felépítésű készülékváltozat és/vagy specifikus szabályozókomponens vagy hasznos kiegészítő termék Nem lehetséges K /203 DE/hu

16 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások Alapvető méretek ØD [mm] Rozsdamentes acélból készült VAV készülékek: légcsatornacsonk külső mérete Rozsdamentes acélból készült VAV készülékek: légcsatornacsonk külső mérete B₂ [mm] A légcsatornaprofil külső méretei (szélesség) B₃ [mm] Egység szélessége ØD₁ [mm] Csatlakozókarimák lyukkörátmérője H [mm] Légcsatorna magassága ØD₂ [mm] Csatlakozókarimák külső átmérője ØD₄ [mm] A csatlakozókarima csavarfuratok belső átmérője L [mm] Az egység hossza a csatlakozócsonkkal együtt L₁ [mm] Készülékház vagy akusztikai borítás hossza W [mm] Légcsatorna szélessége B₁ [mm] A légcsatornaprofil csavarfurat kiosztása (vízszintes) H₁ [mm] A légcsatornaprofil csavarfurat kiosztása (függőleges) H₂ [mm] A légcsatornaprofil külső méretei (magasság) H₃ [mm] Egység magassága n [ ] Csatlakozókarima csavarhelyek száma T [mm] Csatlakozókarima vastagsága m [kg] Az egység tömege a minimálisan szükséges tartozékokkal (pl. Compact szabályzó) Jelmagyarázat f m [Hz] Oktávsáv középfrekvencia nom [m³/h] and [l/s] Névleges térfogatáram (00%) L PA [db(a)] A értékre vonatkoztatott hangnyomásérték, a levegő által keltett zajra vonatkozóan, a rendszercsillapítás figyelembevételével L PA [db(a)] A értékre vonatkoztatott hangnyomásérték, a levegő által keltett zajra vonatkozóan, másodlagos hangcsillapítóval, a rendszercsillapítás figyelembevételével L PA2 [db(a)] A értékre vonatkoztatott hangnyomásérték, a lesugárzott zajra vonatkozóan, a rendszercsillapítás figyelembevételével [m³/h] and [l/s] Térfogatáram Δ [± %] Térfogatáram pontosság Δ meleg [± %] Kettős légcsatornájú VAV-készülékek térfogatáram pontossága meleg levegő esetében Δp st [Pa] Statikus nyomáskülönbség Δp st min [Pa] Minimális statikus nyomáskülönbség L PA3 [db(a)] A értékre vonatkoztatott hangnyomásérték, a lesugárzott zajra vonatkozóan, másodlagos akusztikus borítással, a rendszercsillapítás figyelembevételével Minden hangnyomásszint 20 μpa-on alapul. Zaj definíciója Statikus nyomáskülönbség 2 L PA p st Áramlási zaj 2 Lesugárzott zaj 04/203 DE/hu K5.5 3

17 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások A gyorskiválasztó táblázatokban olvashatóak a helyiségben várható hangnyomásszintek az áramlási zajra és a lesugárzott zajra vonatkozóan. A helyiség hangnyomásszintje a termék hangnyomásszintjének adott térfogatáramhoz és nyomáskülönbséghez tartozó érték és a helyiség csillapításának és szigetelésének eredménye. Ennek követeztében az általánosan elfogadott hangcsillapítási és szigetelési értékeket figyelembe vettük a táblázatokban. Az áramlási zaj hangnyomásszintjének csökkentése Az áramlási zaj hangnyomásszintjét a levegőáramlás a légcsatornákban, a torkolati reflexió és a helyiségcsillapítás is befolyásolja. A mennyezeti szigetelés és helyiségcsillapítás befolyásolja a lesugárzott zaj hangnyomásszintjét. VAV-készülék 2 Elosztás a légcsatornákban 3 Irányváltás 4 Torkolati reflexió 5 Mennyezetszigetelés Korrekciós értékek akusztikai gyorsmérete zéshez A légcsatornában történő elosztáshoz tartozó korrekciós értékek az egyes légmennyiség szabályzókhoz rendelt diffúzorok számán alapul. Ha csak egy diffúzor van (becslés: 40 l/s vagy 500 m³/h), nincs szükség korrekcióra. A rendszercsillapítási értékekhez figyelembe lett véve egy irányváltás. pl. a diffúzor csatlakozódoboz vízszintes csatlakozással. A csatlakozódoboz függőleges csatlakozása nem eredményez rendszercsillapítást. További irányváltások alacsonyabb hangnyomásszintet eredményeznek. Oktávkorrekció az elosztáshoz a légcsatornákban használatos áramlási zaj számításához [m³/h] l/s [db] Rendszercsillapítás oktávonként VD 208-hez, áramlási zaj számításához Középfrekvencia [Hz] ΔL db Irányváltás Torkolati csillapítás Helyiségcsil lapítás Oktávkorrekció lesugárzott zaj számításához Középfrekvencia [Hz] ΔL db Mennyezetszige telés Helyiségcsil lapítás K /203 DE/hu

18 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások Mérések Az áramlási zajhoz és lesugárzott zajhoz tartozó akusztikai adatok meghatározása az EN ISO 535 szerint történt. Minden mérés hangszigetelt szobában történt EN ISO 374 szerint. Az áramlási zaj mérése Δp st 3 L PA Hangszigetelt szoba 2 VAV-készülék 3 Mikrofon 4 Ventilátor 5 Hangcsillapító Lesugárzott zaj mérése Δp st 3 L PA2 Hangszigetelt szoba 2 VAV-készülék 3 Mikrofon 4 Ventilátor 5 Hangcsillapító 04/203 DE/hu K5.5 5

19 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások Méretezés jelen kataló gus segítségével A katalógusban gyors méretezési táblázatok találhatóak VAV-készülékekhez. Minden néveleges mérethez megadásra kerültek az áramlási zaj és lesugárzott zaj hangnyomás értékei. Mindemellett, az általánosan elfogadott hangcsillapítási és szigetelési értékeket figyelembe vettük a táblázatokban. Más térfogatáram értékekhez és nyomáskülönbségekhez tartozó méretezési adatok gyorsan és precízen meghatározhatóak az Easy Product Finder tervezőprogram segítségével. Tervezési példa Alapadatok max = 280 l/s (00 m 3 /h) Δp st = 50 Pa Megengedett hangnyomásszint a helyiségben 30 db(a) Gyors méretezés TVZ-D/200 Áramlási zaj L PA = 23 db(a) Lesugárzott zaj L PA = 24 db(a) Hangnyomásszint a helyiségben 27 db(a) (logaritmikus összeadás, mivel végfelhasználó készülék a helyiség álmennyezetébe van építve) Easy Product Finder Az Easy Product Finder segítségével méretezheti termékeit saját specifikus adataival. Az Easy Product Findert megtalálja weboldalunkon K /203 DE/hu

20 Változtatható térfogatáram-szabályozás VARYCONTROL Alapvető információ és meghatározások Működési mód Légmennyiség szabályozás A térfogatáram szabályozása zárt szabályozási körben valósul meg. A szabályozó megkapja a távadótól az aktuális értéket, mely a nyomáskülönbség mérés eredménye. A legtöbb esetben az alapjel érték egy helyiség hőmérséklet-szabályozója felől érkezik. A szabályozó összehasonlítja a tényleges értéket az alapjel értékével, majd módosítja a meghajtás vezérlőjelét, ha különbség van a két érték között. Változó térfogatáram szabályozás Ha bemeneti jel megváltozik a szabályozó az új beállított pontra módosítja a térfogatáramot. A változtatható térfogatáram mértéke korlátozott, van minimális és maximális értéke. A szabályozási koncepció felülbírálható, pl. a légcsatorna elzárásával. Légcsatorna nyomásváltozások korrekciója A szabályozó észleli és korrekciót alkalmaz a légcsatorna nyomásváltozások esetében, melynek okozója lehet például más szabályozó okozta áramló légmennyiség módosulás. Így a nyomásváltozások nincsenek hatással a helyiséghőmérsékletre. Szabályozási kör Szabályozási diagram max Volume flow min Nyomástávadó 2 Állítómotor 3 Légmennyiség szabályozó 4 Alapjel érték jel Befúvás 2 Elszívás Setpoint adjuster Üzemmódok Egyedülálló működés Master, slave működés (master) t t Állandó érték Master, slave működés (slave) t 04/203 DE/hu K5.5 7
