1 Kamera Hálózati kupolás kamera Gyorsindítási útmutató UD.6L0201B1891A01 1

2 Gyorsindítási útmutató COPYRIGHT 2015 Hangzhou Hikvision Digital Technology Co., Ltd. MINDEN JOG FENNTARTVA. A jelen kézikönyvben szereplő valamennyi információ, szöveg, kép, grafikon, stb. a Hangzhou Hikvision Digital Technology Co., Ltd. vagy leányvállalatai (a továbbiakban Hikvision ) tulajdona. A kezelői kézikönyv (a továbbiakban Kézikönyv ) egészének vagy részének bármely módon való másolása, módosítása, lefordítása, és terjesztése a Hikvision előzetes írásos engedélye nélkül tilos. Egyéb rendelkezés hiányában a Hikvision a Kézikönyvvel kapcsolatosan semmilyen hallgatólagos vagy kifejezett garanciát nem vállal. A Kézikönyvről Ez a kézikönyv a 43xx kupolás kamerára vonatkozik. A Kézikönyv a termék kezelésére és karbantartására vonatkozó információkat tartalmaz. A kézikönyvben szereplő képek, grafikonok, és egyéb információk kizárólag tájékoztató jellegűek. A Kézikönyvben szereplő információk a termék firmware frissítései miatt, illetve egyéb okokból előzetes értesítés nélkül változhatnak. A Kézikönyv legfrissebb verziója a vállalat weboldaláról tölthető le ( A kézikönyvben szereplő műveletekhez kérje szakember segítségét. Védjegyek a logó, illetve a Hikvision egyéb védjegyei és logói valamennyi jogi körzetben a Hikvision tulajdonát képezik. Minden egyéb védjegy és logó jog szerinti tulajdonosaik kizárólagos tulajdonát képezi. 2

3 Jogi nyilatkozat Hálózati kupolás kamera Gyorsindítási útmutató A VONATKOZÓ TÖ RVÉNYEK ÁLTAL MEGENGEDETT MÉRTÉKIG A KÖVETKEZŐKBEN LEÍRT TERMÉK, ANNAK VALAMENNYI HARDVER, SZOFTVER, ÉS FIRMWARE ALKOTÓ ELEME ADOTT ÁLLAPOTÁBAN, VALAMENNYI LEHETSÉGES HIBÁJÁVAL EGYÜ TT KERÜ L ÉRTÉKESÍTÉSRE, ÉS A HIKVISION NEM VÁLLAL HALLGATÓ LAGOS VAGY KIFEJEZETT GARANCIÁT A TERMÉK ELADHATÓ SÁGÁVAL, MINŐSÉGÉVEL, ADOTT CÉLRA VALÓ MEGFELELŐSÉGÉVEL, ILLETVE HARMADIK FELEK JOGSÉRTÉSEIVEL KAPCSOLATOSAN. A HIKVISION, ANNAK IGAZGATÓ I, VÁLLALATI TISZTVISELŐI, ALKALMAZOTTAI, ÉS ÜGYNÖKEI SEMMILYEN ESETBEN NEM TEHETŐK FELELŐSSÉG A TERMÉK HASZNÁLATÁBÓ L ADÓ DÓ KÜ LÖ NLEGES, KÖ VETKEZMÉNYES, BALESETI, VAGY KÖ ZVETETT KÁROKÉRT, BELEÉRTVE A NYERESÉGEK ELVESZTÉSÉT, AZ Ü ZLETMENET MEGZAVARÁSÁT, DOKUMENTUMOK VAGY ADATOK ELVESZTÉSÉT, MÉG AKKOR SEM, HA A HIKVISION-T ELŐZETESEN TÁJÉKOZTATTÁK AZ ILYEN JELLEGŰ KOCKÁZATOKRÓL. AZ INTERNETKAPCSOLATTAL RENDELKEZŐ TERMÉKEKET A KEZELŐ CSAK SAJÁT FELELŐSSÉGÉRE HASZNÁLHATJA. A HIKVISION SEMMIFÉLE FELELŐSSÉGET NEM VÁLLAL A HACKERTÁMADÁSBÓ L, SZÁMÍTÓ GÉPES VÍRUSOKBÓ L, VAGY EGYÉB INTERNETES BIZTONSÁGI KOCKÁZATOKBÓL ADÓDÓ RENDELLENEZ MŰKÖDÉSÉRT, SZEMÉLYES ADATOK KIJUTÁSÁÉRT, ÉS EGYÉB KÁROKÉRT; A HIKVISION AZONBAN SZÜKSÉG ESETÉN MEGFELELŐ MŰSZAKI TÁMOGATÁST NYÚJT. A MEGFIGYELÉSRE VONATKOZÓ TÖRVÉNYEK A JOGI KÖRZETTŐL FÜGGŐEN ELTÉRŐEK LEHETNEK. A TERMÉK HASZNÁLATA ELŐTT A JOGTALAN FELHASZNÁLÁS ELKERÜLÉSE ÉRDEKÉBEN ELLENŐRIZZE, HOGY A TERVEZETT FELHASZNÁLÁS VALAMENNYI VONATKOZÓ 3

4 TÖRVÉNYNEK MEGFELEL. A HIKVISION NEM TEHETŐ FELELŐSSÉ A TERMÉK JOGTALAN FELHASZNÁLÁSÁÉRT. A KÉZIKÖ NYV INFORMÁCIÓ I ÉS A VONATKOZÓ TÖ RVÉNYEK KÖ ZÖTTI ELLENTMONDÁS ESETÉN AZ UTÓ BBI A MÉRVADÓ. Szabályozással kapcsolatos információk FCC információk FCC megfelelőség: A berendezés a vonatkozó tesztek eredményei szerint megfelel az FCC szabályzat 15. cikke értelmében a digitális eszközökre vonatkozó követelményeknek. A követelmények célja, hogy megfelelő védelmet biztosítsanak a káros interferencia ellen, amennyiben a berendezést kereskedelmi környezetben alkalmazzák. A berendezés működése során rádiófrekvenciás energiát generál és sugározhat, és nem megfelelő telepítés, illetve nem rendeltetésszerű használat esetén káros interferenciát okozhat a rádiókommunikációs eszközökben. A berendezés lakossági területen való működtetése káros interferenciát okozhat, melynek megszüntetését a kezelőnek saját költségére kell elvégeznie. FCC feltételek Ez az eszköz megfelel az FCC szabályzat 15. cikkének. Az eszköz a következő 2 feltétellel üzemeltethető: 1. Az eszköz nem okozhat káros interferenciát. 2. Az eszköznek minden külső interferenciát át kell engednie, beleértve a rendellenes működést okozó interferenciákat is. 4

5 EU megfelelőségi nyilatkozat A termék, valamint annak mellékelt tartozékai - ha vannak ilyenek - rendelkeznek a CE jelöléssel, azaz megfelelnek a 2004/108/EK EMC Irányelvben, illetve a 2011/65/EU RoHS Irányelvben foglalt harmonizált Európai szabványoknak. 2012/19/EU (WEEE irányelv): Az ezzel a szimbólummal jelölt termékek nem helyezhetők el a vegyes háztartási hulladékban az Európai Unió területén. A megfelelő újrahasznosítás érdekében vigye vissza a terméket a kereskedőhöz új termék vásárlása esetén, illetve vigye el azt egy kijelölt gyűjtőhelyre. További információért keresse fel a következő weboldalt: /66/EK (akkumulátorokra vonatkozó irányelv): A termék olyan akkumulátort tartalmaz, amely nem helyezhető el a vegyes háztartási hulladékban az Európai Unió területén. Az akkumulátor pontos adatait lásd a termék dokumentációjában. Az akkumulátoron a következő szimbólum található, melyben szerepelhetnek a kadmium (Cd), ólom (Pb), és higany (Hg) jelenlétét jelző betűk. A megfelelő újrahasznosítás érdekében vigye vissza az akkumulátort a kereskedőhöz, illetve vigye el azt egy kijelölt gyűjtőhelyre. További információért keresse fel a következő weboldalt: Industry Canada ICES-003 megfelelőség Az eszköz megfelel a CAN ICES-3 (A)/NMB-3(A) szabvány követelményeinek. 5

6 Biztonsági utasítások Az utasítások célja, hogy biztosítsák a termék megfelelő használatát a lehetséges veszélyek és anyagi károk elkerülése érdekében. A biztonsági utasítások Figyelmeztetésekre és Intésekre oszthatók Figyelmeztetések: Az utasítások be nem tartása súlyos sérüléshez vagy halálhoz vezethet. Intések: Az utasítások be nem tartása sérüléshez vagy az eszköz károsodásához vezethet. Figyelmeztetések A súlyos sérülés vagy halál kockázatának elkerülése érdekében tartsa be ezeket az utasításokat. Intések A lehetséges sérülések vagy az eszköz károsodásának elkerülése érdekében tartsa be ezeket az utasításokat. Figyelmeztetések A jelszavak és egyéb biztonsági beállítások megfelelő konfigurációja a telepítő és/vagy a végfelhasználó felelőssége. A termék használata közben szigorúan tartsa be a vonatkozó nemzeti és regionális elektromos biztonsági előírásokat. További információért tekintse meg a műszaki adatokat. 6

7 A bementi feszültségnek meg kell felelnie a SELV (alacsony feszültségű berendezések biztonsága) és a korlátozott 24 VAC vagy 12 VDC tápegységekre vonatkozó előírásoknak, az IEC szabvány értelmében. További információért tekintse meg a műszaki adatokat. Egy adapterhez ne csatlakoztasson több eszközt, mivel az adapter túlterhelése túlmelegedést vagy tüzet okozhat. Győződjön meg róla, hogy a csatlakozó megfelelően van csatlakoztatva a konnektorhoz. Ha a terméket falra vagy mennyezetre szereli, szilárdan rögzítse azt. Ha az eszköz körül füstöt, szokatlan szagot, vagy zajt észlel, azonnal kapcsolja le az áramforrást, húzza ki a tápkábelt, és lépjen kapcsolatba a szervizzel. Intések A kamera használata előtt ellenőrizze, hogy a tápfeszültség megfelelő. Ne ejtse le a kamerát, és ne tegye ki erős ütközéseknek. Kézzel ne érjen az érzékelő modulokhoz. Ha meg kell tisztítani az érzékelőket, használjon kevés etanollal megnedvesített, tiszta rongyot, és óvatosan törölje át őket. Ha a kamerát hosszabb ideig nem használja, helyezze a lencsére a védőkupakot, hogy megvédje az érzékelőt a portól. 7

8 Ne irányítsa a kamerát a nap, vagy erős fényforrások felé. Az erős fényforrások elmosódott képet vagy fénykoszorút eredményezhetnek (amely nem tekinthető hibának), illetve csökkenthetik az érzékelő élettartamát. A lézersugarak kiégethetik az érzékelőt, ezért ha a megfigyelt területen lézerberendezések működnek, győződjön meg róla, hogy az érzékelő felületét nem éri lézersugár. Ne helyezze a kamerát szélsőségesen hideg vagy meleg (a megengedett üzemi hőmérséklet -30 C ~ +60 C, illetve a H jelölésű modellek esetében -40 C ~ +60 C), poros vagy nedves környezetbe, és ne tegye ki erős elektromágneses sugárzásnak. A hőfelhalmozódás elkerülése érdekében jól szellőző környezetben működtesse a kamerát. A kamera használat közben nedvességtől távol tartandó. A kamera az eredeti, vagy azzal azonos csomagolásban szállítandó. Rendszeres alkatrészcsere: a berendezés bizonyos alkatrészeit (pl. elektrolitos kondenzátor) átlag élettartamuknak megfelelően rendszeresen cserélni kell. Az átlag élettartam az üzemi környezettől és a felhasználás módjától függően változó lehet, ezért javasoljuk, rendszeresen ellenőrizze a készüléket. További részletekért lépjen kapcsolatba a kereskedővel. Az akkumulátor nem rendeltetésszerű használata vagy nem megfelelő cseréje robbanáshoz vezethet. Az akkumulátort kizárólag azonos, vagy azonos tulajdonságokkal rendelkező modellel cserélje ki. A használat akkumulátorokat a gyártó előírásainak megfelelően selejtezze le. 8

9 Ha a termék nem működik megfelelően, lépjen kapcsolatba a kereskedővel, vagy a legközelebbi szervizközponttal. Soha ne kísérelje meg szétszerelni a kamerát. (Az engedély nélküli javítási vagy karbantartási kísérletek okozta károkért semmilyen felelősséget nem vállalunk.) 9

10 Tartalomjegyzék 1 A kamera külső megjelenése A I típusú kupolás kamera áttekintése A II típusú kupolás kamera áttekintése Beszerelés I típusú kupolás kamera beszerelése II típusú kupolás kamera beszerelése A hálózati kamera beállítása LAN hálózaton keresztül Huzalozás A kamera aktiválása Aktiválás böngészőn keresztül Aktiválás az SADP szoftverrel Az IP cím módosítása Hozzáférés böngészőn keresztül

11 1 A kamera külső megjelenése 1.1 A I típusú kupolás kamera áttekintése ábra A I típusú kupolás kamera (1) áttekintése 11

12 ábra A II típusú kupolás kamera (2) áttekintése 1-1. táblázat Az (1~2) áttekintések leírása Sz. Leírás Sz. Leírás 1 Fekete betét 6 Visszaállítás 2 Védőkupola 7 Tápkábel 3 Rögzítőaljzat 8 10/100M önalkalmazkodó ethernet csatlakozó 4 SD-kártya nyílása 9 Lencse 12

13 Sz. Leírás Sz. Leírás 5 Videó kimeneti csatlakozó 10 Hang/ riasztási kábelek 1.2 A II típusú kupolás kamera áttekintése ábra A II típusú kupolás kamera áttekintése 13

14 1-2. táblázat II típusú kupolás kamera leírása Sz. Leírás Sz. Leírás 1 Védőkupola 6 10/100M önalkalmazkodó ethernet csatlakozó 2 SD-kártya nyílása 7 Lencse 3 Videó kimeneti csatlakozó 8 Hang/riasztási kábelek 4 Visszaállítás 9 Rögzítőaljzat 5 Tápkábel A I és II típusú kupolás kamerák közötti a leglényegesebb különbség, hogy a II típus beépített PT (döntés és forgatás) vezérlőegységgel, így a kliens szoftver segítségével, egy böngészőn keresztül állíthatja be a kamera látószögét és dőlésszögét. Tartsa nyomva a VISSZAÁLLÍTÁS gombot körülbelül 10 másodpercig, miközben a kamera bekapcsol vagy újraindul a gyári beállítások visszaállításához, beleértve a felhasználónevet, jelszót, IP-címet, port számot, stb. 14

15 2 Beszerelés Mielőtt hozzákezdene: Győződjön meg róla, hogy a csomagolás sértetlen, és valamennyi alkatrészt tartalmaz. A kamera szabvány tápegysége 12V DC vagy 24V AC típusú, ellenőrizze, hogy az áramforrás megfelel ezeknek a követelményeknek. A beszerelés előtt győződjön meg róla, hogy minden alkatrész le van választva az áramforrásról. Az üzemi környezetről szóló adatokat a termékek műszaki adatai között találja. Győződjön meg róla, hogy a fal képes megtartani a kamera és a keret össztömegének legalább négyszeresét. Az infravörös funkcióval rendelkező kamerák esetén az infravörös tükröződés megelőzése érdekében tartsa be a következő óvintézkedéseket: A kupolára lerakódott por vagy zsír infravörös tükröződést okozhat. Kérjük, ne távolítsa el a kupola védőfóliáját a szerelési művelet befejezése előtt. Ha por vagy zsírréteg van a kupola burkolatán, egy izopropil alkohollal megnedvesített, tiszta és puha ronggyal törölje át. Győződjön meg róla, hogy a kamera közelében nem találhatók tükröző felületek. A kamera infravörös fénye visszaverődhet a lencsébe, és tükröződést okozhat. 15

16 A lencse körül található habszivacs gyűrűnek szorosan kell illeszkednie a kupola belső felületéhez, hogy elválassza a lencsét az infravörös LED-ektől. Rögzítse a kupolát a kameratesthez úgy, hogy a habszivacs gyűrű és a kupola résmentesen illeszkedjenek. 2.1 I típusú kupolás kamera beszerelése Lépések: 1. A csavarnyílásokat és a kábelnyílást a mellékelt sablon szerint fúrja ki. Drill Tempalte Screw Hole 3: for Mounting Base Hole A: for cables routed through the ceiling Code: ábra Fúrósablon 2. A rögzítő aljzatot a mellékelt csavarok segítségével rögzítse a mennyezethez. 16

17 2-2. ábra A rögzítőtalapzat felszerelése 3. Csatlakoztassa a tápkábelt, a hálózati kábelt, a hang- és riasztási kábeleket. 4. Szerelje fel a kupolát a rögzítőaljzatra. Dome Drive 2-3. ábra A hajtómotor felszerelése 17

18 5. Állítsa be a látószöget. 1). Lazítsa meg a lencse mellett található zárócsavart. 2). Fogja meg a műanyag lemezt, és forgassa el a kamerát a vízszintes látószög beállításához [0~350 ]. 3). Húzza előre és hátra a lencsét a dőlésszög beállításához [0~80 ] 4). Forgassa el a lencsét a kamera azimut szögének beállításához [0~350 ] 5). Húzza meg a zárócsavart. Tilt 0~80 Pan 0~350 Rotation 0~ A lencse beállítása 2-4. ábra 3-tengelyes beállítás 1). Csatlakoztassa a kamera VIDEÓ KI csatlakozóját a próbamonitorhoz. 2). Először állítsa a lencsetípust MANUÁLIS üzemmódra. 3). Állítsa be a 2. számú közelítő kart (T~W) a megfelelő látószög kiválasztásához. 18

19 4). Állítsa be az 1. számú fókusz kart (F~N) a képélesség szabályozásához. 5). Állítsa a lencsetípust MANUÁLIS módra, ha a megfigyelt környezet megvilágítása egyenletes, vagy AUTO módra, ha a világítás nagy fényerejű és gyakran változik ábra Állítsa be a közelítést és a fókuszt. 7. Helyezze fel a kamerára a fekete betétet. 8. Illessze a kamerára a védőkupolát, és rögzítse a csavarok meghúzásával. 19

20 2-6. ábra A fekete betét és a védőkupola felszerelése 20

21 2-7. ábra A szerelési művelet vége 2.2 II típusú kupolás kamera beszerelése Lépések: 1. A csavarnyílásokat és a kábelnyílást a mellékelt sablon szerint fúrja ki. 21

22 Drill Tempalte Screw Hole 3: for Mounting Base Hole A: for cables routed through the ceiling Code: ábra Fúrósablon 2. A rögzítő aljzatot a mellékelt csavarok segítségével rögzítse a mennyezethez ábra A rögzítőtalapzat felszerelése 22

23 3. Csatlakoztassa a tápkábelt, a hálózati kábelt, a hang- és riasztási kábeleket. 4. Szerelje fel a kupolát a rögzítőaljzatra ábra A hajtómotor felszerelése A kamera alapértelmezett látószöge általában megfelelő. Ha a látóvagy dőlésszöget a megfigyelt környezettől függően módosítani kell, a módosítást a kamera felszerelése után végezze el. Lásd az alábbi látó- és dőlésszög vezérlő felületet. 23

24 2-11. ábra Látó- és dőlésszög vezérlő felület 5. A szerelési művelet befejezéséhez szerelje fel a védőkupolát ábra A védőkupola visszahelyezése 24

25 3 A hálózati kamera beállítása LAN hálózaton keresztül Megjegyzés: A kezelő tudomásul veszi, hogy a kamera internetes vezérlése hálózati biztonsági kockázatokkal járhat. A hálózaton keresztül érkező támadások, illetve az információk kiszivárgásának elkerülése érdekében gondoskodjon a hálózat megfelelő védelméről. Ha a termék nem működik megfelelően, lépjen kapcsolatba a kereskedővel, vagy a legközelebbi szervizközponttal. 3.1 Huzalozás A kamerát az alábbi ábráknak megfelelően csatlakoztassa a hálózatra: 3-1. ábra Közvetlen csatlakoztatás 3-2. ábra Csatlakoztatás routeren vagy kapcsolón keresztül 25

26 3.2 A kamera aktiválása A kamera használata előtt az első aktiváláskor létre kell hoznia egy erős jelszót. A kamera aktiválható böngészőn, SADP szoftveren, illetve a szoftver kliensen keresztül. A kamera aktiválását az SADP szoftveren illetve a böngészőn keresztül történő aktiválás példáján mutatjuk be. A szoftver klienssel való aktiváláshoz lásd a hálózati kamera használati utasítását Aktiválás böngészőn keresztül Lépések: 1. Kapcsolja be a kamerát, és csatlakoztassa a hálózathoz. 2. Adja meg a kamera IP címét a böngésző címsorában, majd a kezelőfelület megnyitásához nyomja meg az Enter gombot. Megjegyzések: A kamera alapértelmezett IP címe Ahhoz, hogy a kamera az alapértelmezés szerint engedélyezze a DHCP protokollt, az SADP szoftveren keresztül kell aktiválnia a kamerát, majd ki kell keresnie az IP címet. 26

27 3-3. ábra Kezelőfelület (Web) 3. Hozzon létre egy jelszót, és írja be azt a jelszó mezőbe. ERŐS JELSZÓ JAVASOLT Fokozottan javasoljuk, hogy egy ön által választott erős jelszót adjon meg (amely legalább 8 karakteres és kis- és nagybetűket, számokat és speciális szimbólumokat tartalmaz), ezzel növelve a termék biztonságos használatát. Javasoljuk, hogy rendszeresen változtassa meg a jelszót, különösen fokozott biztonságot igénylő rendszerek esetén; a jelszó havi vagy heti módosításával hatékonyabban védi a terméket az illetéktelen hozzáféréstől. 4. Hagyja jóvá a jelszót. 5. Kattintson az OK gombra a jelszó mentéséhez és az élő kamerakép megnyitásához. 27

28 3.2.2 Aktiválás az SADP szoftverrel Az SADP szoftver az online eszköz észlelését, a kamera aktiválását, és a jelszó beállítását teszi lehetővé. Az SADP szoftvert a mellékelt lemezről, vagy a hivatalos weboldalról telepítheti. Kövesse a kamera aktiválásának lépéseit, a két másik aktiválási módot lásd a hálózati kamera használati utasításában. Lépések: 1. Futtassa az SADP szoftvert az online eszközök kereséséhez. 2. Ellenőrizze a talált eszközök állapotát a listán, és válassza ki az inaktív eszközt. Megjegyzés: 3-4. ábra SADP kezelőfelület Az SADP szoftver több kamerát is képes egyidejűleg aktiválni. Részletekért lásd az SADP szoftver felhasználói kézikönyvét. 3. Hozzon létre egy jelszót, és írja be azt a jelszó mezőbe, majd erősítse meg. 28

29 ERŐS JELSZÓ JAVASOLT Fokozottan javasoljuk, hogy egy ön által választott erős jelszót adjon meg (amely legalább 8 karakteres és kis- és nagybetűket, számokat és speciális szimbólumokat tartalmaz), ezzel növelve a termék biztonságos használatát. Javasoljuk, hogy rendszeresen változtassa meg a jelszót, különösen fokozott biztonságot igénylő rendszerek esetén; a jelszó havi vagy heti módosításával hatékonyabban védi a terméket az illetéktelen hozzáféréstől. 4. Kattintson az OK gombra a jelszó mentéséhez. A sikeres aktiválást a felugró ablakban ellenőrizheti. Ha az aktiválás sikertelen, kérjük, ellenőrizze, hogy a jelszó megfelel a követelményeknek, majd próbálkozzon újra. 3.3 Az IP cím módosítása Cél: A kamera eléréséhez és konfigurálásához a LAN (Local Area Network) hálózaton keresztül a vezérlő számítógéppel azonos alhálózathoz kell csatlakoztatni a kamerát. Ezután telepítse az SADP szoftvert vagy a szoftver klienst a hálózati kamera IP címének módosításához. Az IP cím módosítását az SADP szoftver példáján mutatjuk be. Lépések: 1. Futtassa az SADP szoftvert. 2. Válasszon ki egy aktív eszközt. 29

30 Megjegyzés: Hálózati kupolás kamera Gyorsindítási útmutató Az inaktív kamerák aktiválásával kapcsolatos utasításokat lásd a 3.2 fejezetben. 3. Módosítsa az eszköz IP címét manuálisan, vagy a DHCP protokoll engedélyezésével a számítógéppel azonos alhálózatra ábra Az IP cím módosítása 4. A módosított IP cím mentéséhez adja meg a jelszót. Az SADP támogatja az IP-címek kötegelt módosítását, a részletekért olvassa el az SADP kézikönyvet. 30

31 4 Hozzáférés böngészőn keresztül Rendszerkövetelmények: Operációs rendszer: Microsoft Windows XP SP1 vagy újabb CPU: 2,0 GHz vagy gyorsabb RAM: 1G vagy több Kijelző: vagy magasabb felbontás Böngésző: Internet Explorer 8.0 vagy újabb, Apple Safari vagy újabb, Mozilla Firefox 5.0 vagy újabb, illetve Google Chrome 18 vagy újabb Lépések: 1. Nyissa meg a böngészőt. 2. A böngésző címsorában adja meg a hálózati kamera IP címét, majd nyomja meg az Enter gombot a bejelentkezési felület megnyitásához. Megjegyzés: Az alapértelmezett IP cím Ha a kamera nincs aktiválva, aktiválja azt a 3.2 fejezetnek megfelelően. 3. Írja be a felhasználónevet és a jelszót. Az eszköz felhasználói fiókjait és felhasználói/kezelői engedélyeit a rendszergazdának kell beállítania. Törölje a szükségtelenné vált felhasználói/kezelői fiókokat és engedélyeket. 31

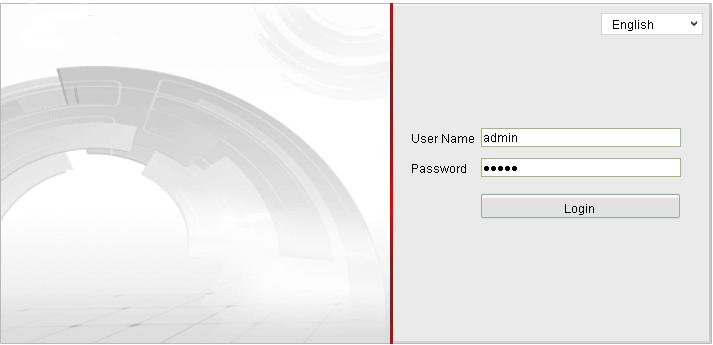

32 Megjegyzés: Az eszköz IP-címe zárolásra kerül, ha az admin felhasználó 7 alkalommal sikertelenül adta meg jelszavát (5 kísérlet a felhasználó/kezelő számára). 4. Kattintson a Bejelentkezés gombra ábra Bejelentkezési felület 5. Az élő kép megjelenítése és a kamera kezelése előtt telepítse a megfelelő beépülő modult. A beépülő modul telepítéséhez kövesse a képernyőn megjelenő utasításokat. Előfordulhat, hogy a beépülő modul telepítésének befejezéséhez be kell zárnia a böngészőt. 32

33 4-2. ábra A beépülő modul letöltése 4-3. ábra A beépülő modul telepítése (1) 33

34 4-4. ábra A beépülő modul telepítése (2) 6. A telepítés végén nyissa meg ismét a böngészőt, és ismételje meg a 2~4. lépéseket a bejelentkezéshez. A további konfigurációról szóló utasításokat lásd a hálózati kamera használati utasításában. 34
