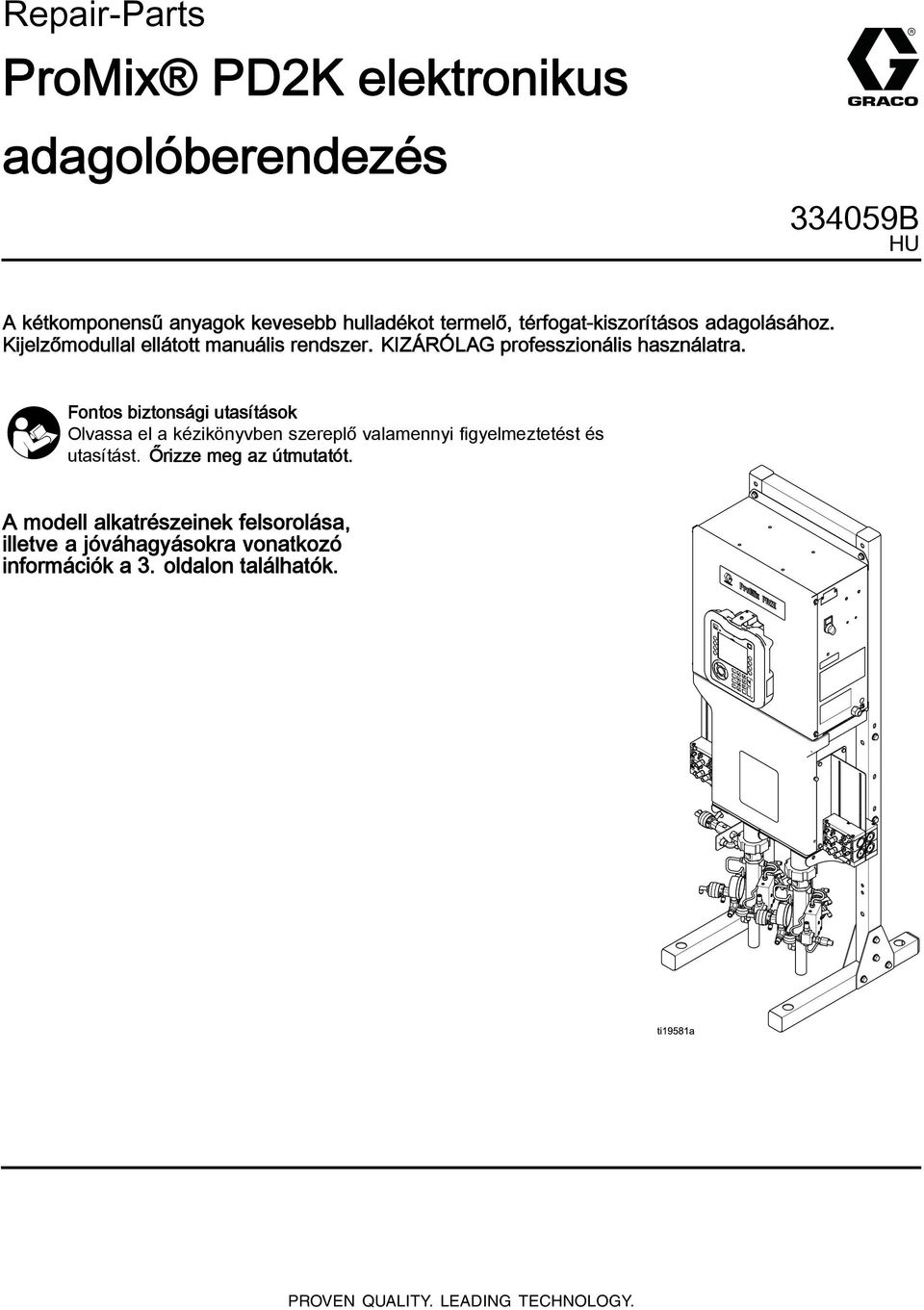

1 Repair-Parts ProMix PDK elektronikus adagolóberendezés 09B HU A kétkomponensű anyagok kevesebb hulladékot termelő, térfogat-kiszorításos adagolásához. Kijelzőmodullal ellátott manuális rendszer. KIZÁRÓLAG professzionális használatra. Fontos biztonsági utasítások Olvassa el a kézikönyvben szereplő valamennyi figyelmeztetést és utasítást. Őrizze meg az útmutatót. A modell alkatrészeinek felsorolása, illetve a jóváhagyásokra vonatkozó információk a. oldalon találhatók. PROVEN QUALITY. LEADING TECHNOLOGY.

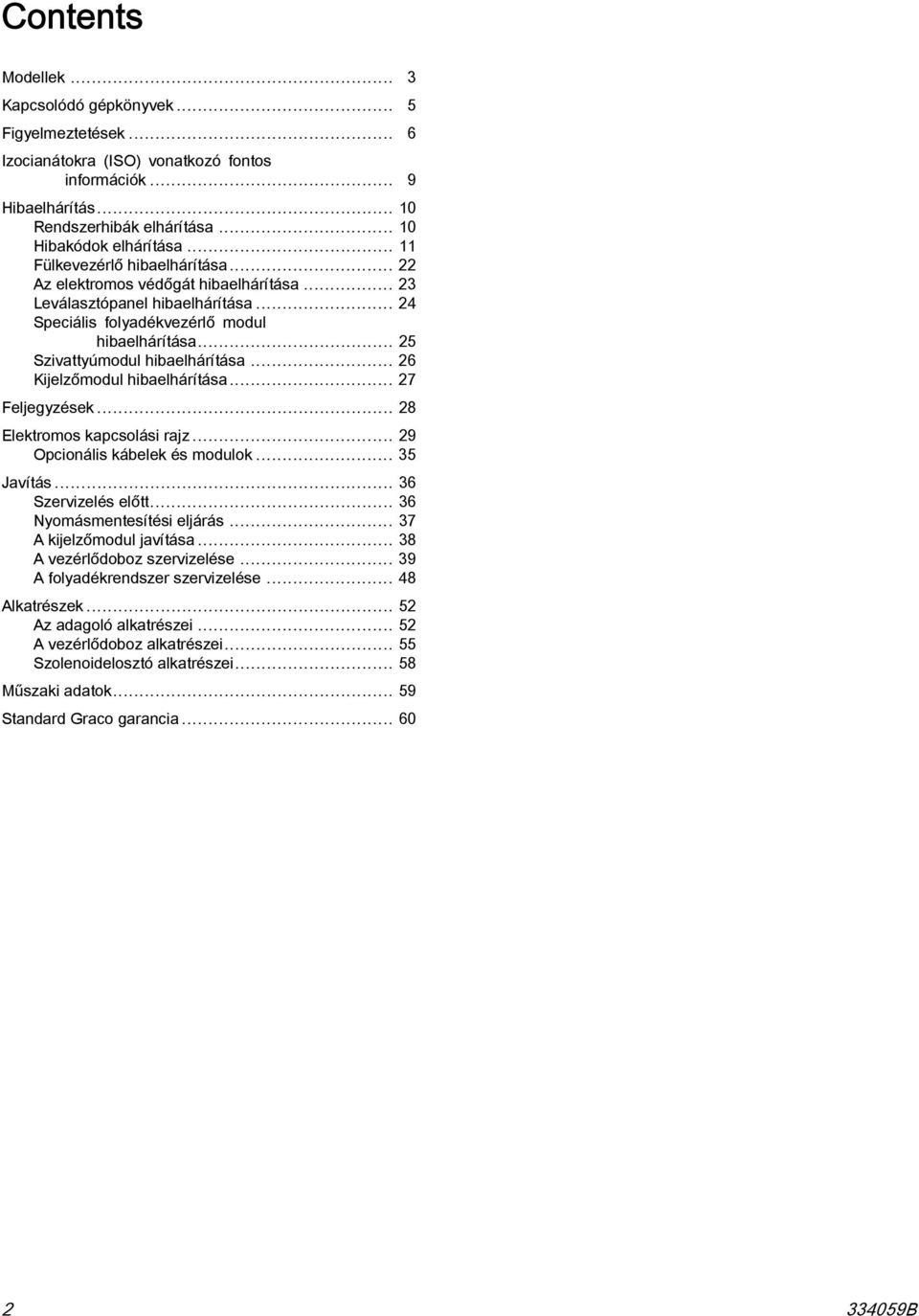

2 Contents Modellek... Kapcsolódó gépkönyvek... Figyelmeztetések... Izocianátokra (ISO) vonatkozó fontos információk... 9 Hibaelhárítás... 0 Rendszerhibák elhárítása... 0 Hibakódok elhárítása... Fülkevezérlő hibaelhárítása... Az elektromos védőgát hibaelhárítása... Leválasztópanel hibaelhárítása... Speciális folyadékvezérlő modul hibaelhárítása... Szivattyúmodul hibaelhárítása... Kijelzőmodul hibaelhárítása... 7 Feljegyzések... 8 Elektromos kapcsolási rajz... 9 Opcionális kábelek és modulok... Javítás... Szervizelés előtt... Nyomásmentesítési eljárás... 7 A kijelzőmodul javítása... 8 A vezérlődoboz szervizelése... 9 A folyadékrendszer szervizelése... 8 Alkatrészek... Az adagoló alkatrészei... A vezérlődoboz alkatrészei... Szolenoidelosztó alkatrészei... 8 Műszaki adatok... 9 Standard Graco garancia B

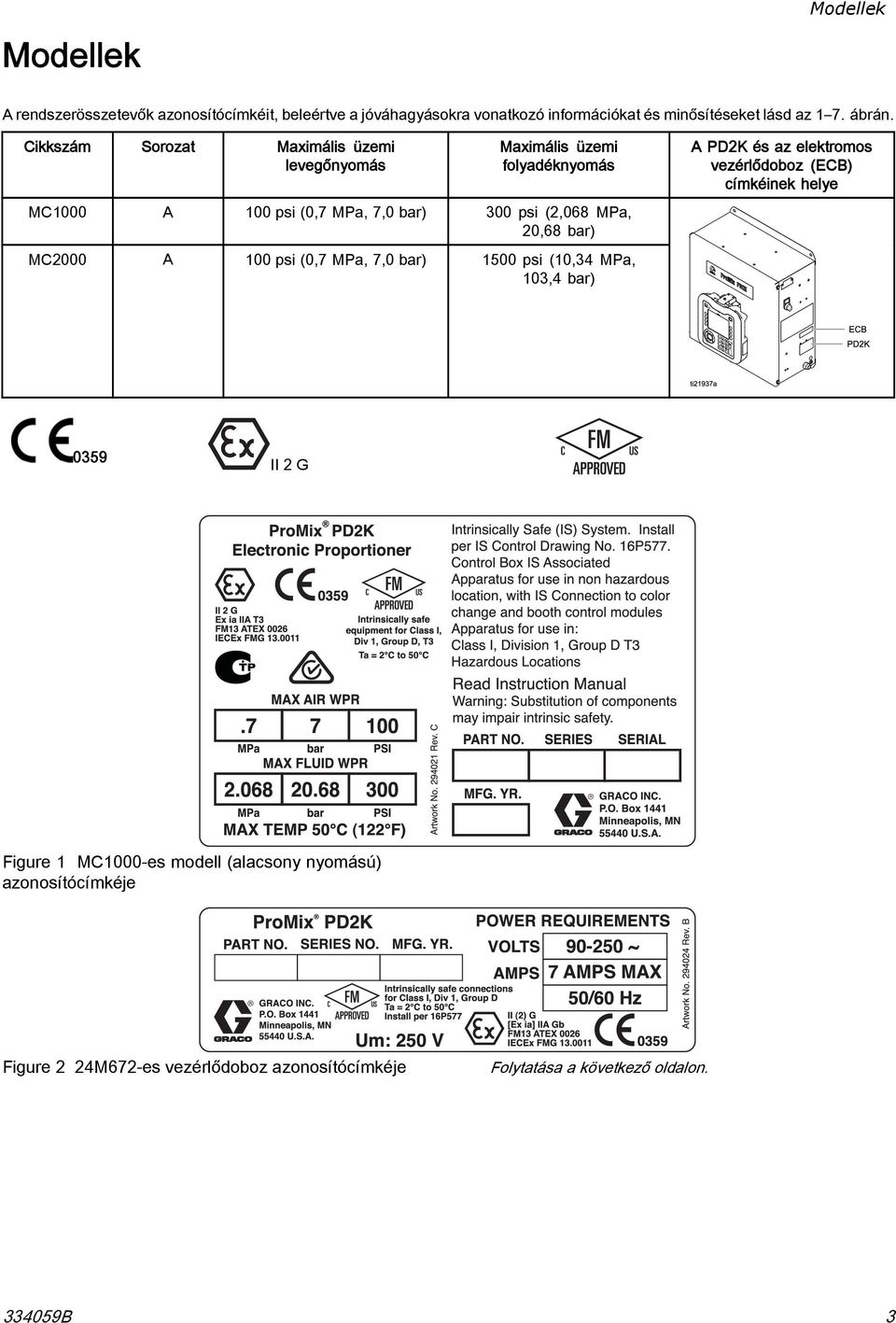

3 Modellek Modellek A rendszerösszetevők azonosítócímkéit, beleértve a jóváhagyásokra vonatkozó információkat és minősítéseket lásd az 7. ábrán. Cikkszám Sorozat Maximális üzemi levegőnyomás Maximális üzemi folyadéknyomás MC000 A 00 psi (0,7 MPa, 7,0 bar) 00 psi (,08 MPa, 0,8 bar) MC000 A 00 psi (0,7 MPa, 7,0 bar) 00 psi (0, MPa, 0, bar) APDKésazelektromos vezérlődoboz (ECB) címkéinek helye 09 II G Figure MC000-es modell (alacsony nyomású) azonosítócímkéje Figure M7-es vezérlődoboz azonosítócímkéje Folytatása a következő oldalon. 09B

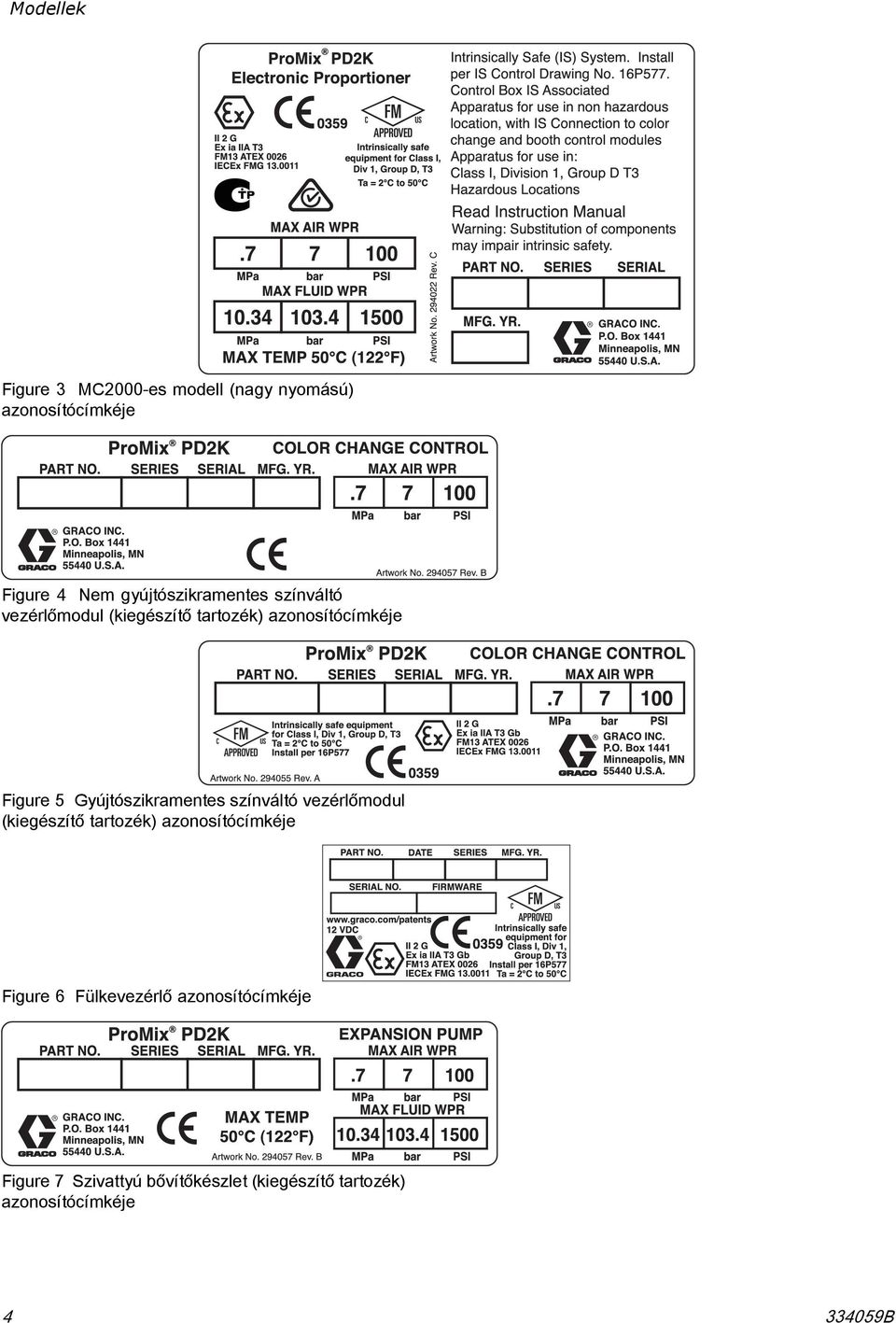

4 Modellek Figure MC000-es modell (nagy nyomású) azonosítócímkéje Figure Nem gyújtószikramentes színváltó vezérlőmodul (kiegészítő tartozék) azonosítócímkéje Figure Gyújtószikramentes színváltó vezérlőmodul (kiegészítő tartozék) azonosítócímkéje Figure Fülkevezérlő azonosítócímkéje Figure 7 Szivattyú bővítőkészlet (kiegészítő tartozék) azonosítócímkéje 09B

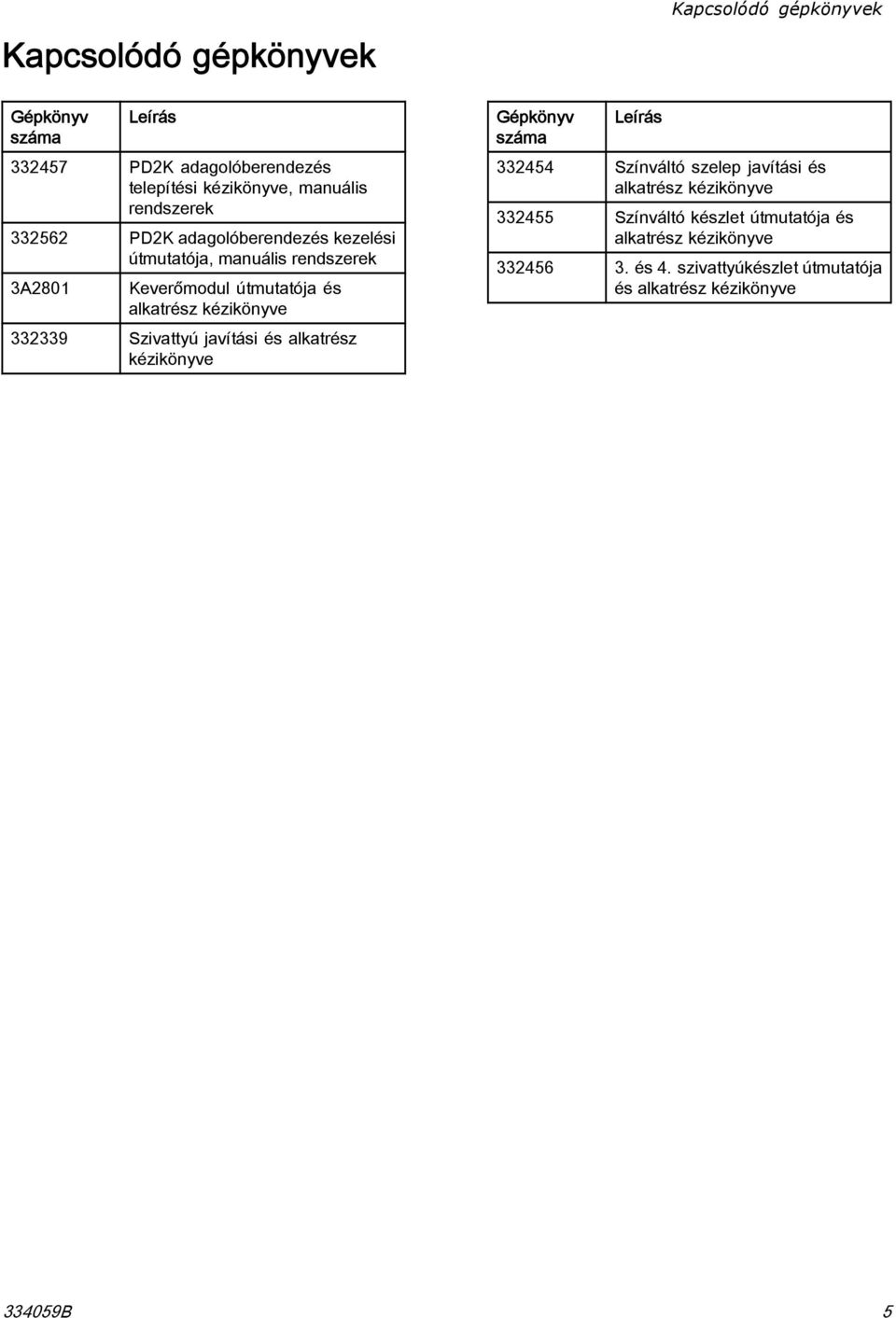

5 Kapcsolódó gépkönyvek Gépkönyv száma Leírás 7 PDK adagolóberendezés telepítési kézikönyve, manuális rendszerek PDK adagolóberendezés kezelési útmutatója, manuális rendszerek A80 Keverőmodul útmutatója és alkatrész kézikönyve 9 Szivattyú javítási és alkatrész kézikönyve Gépkönyv száma Leírás Kapcsolódó gépkönyvek Színváltó szelep javítási és alkatrész kézikönyve Színváltó készlet útmutatója és alkatrész kézikönyve. és. szivattyúkészlet útmutatója és alkatrész kézikönyve 09B

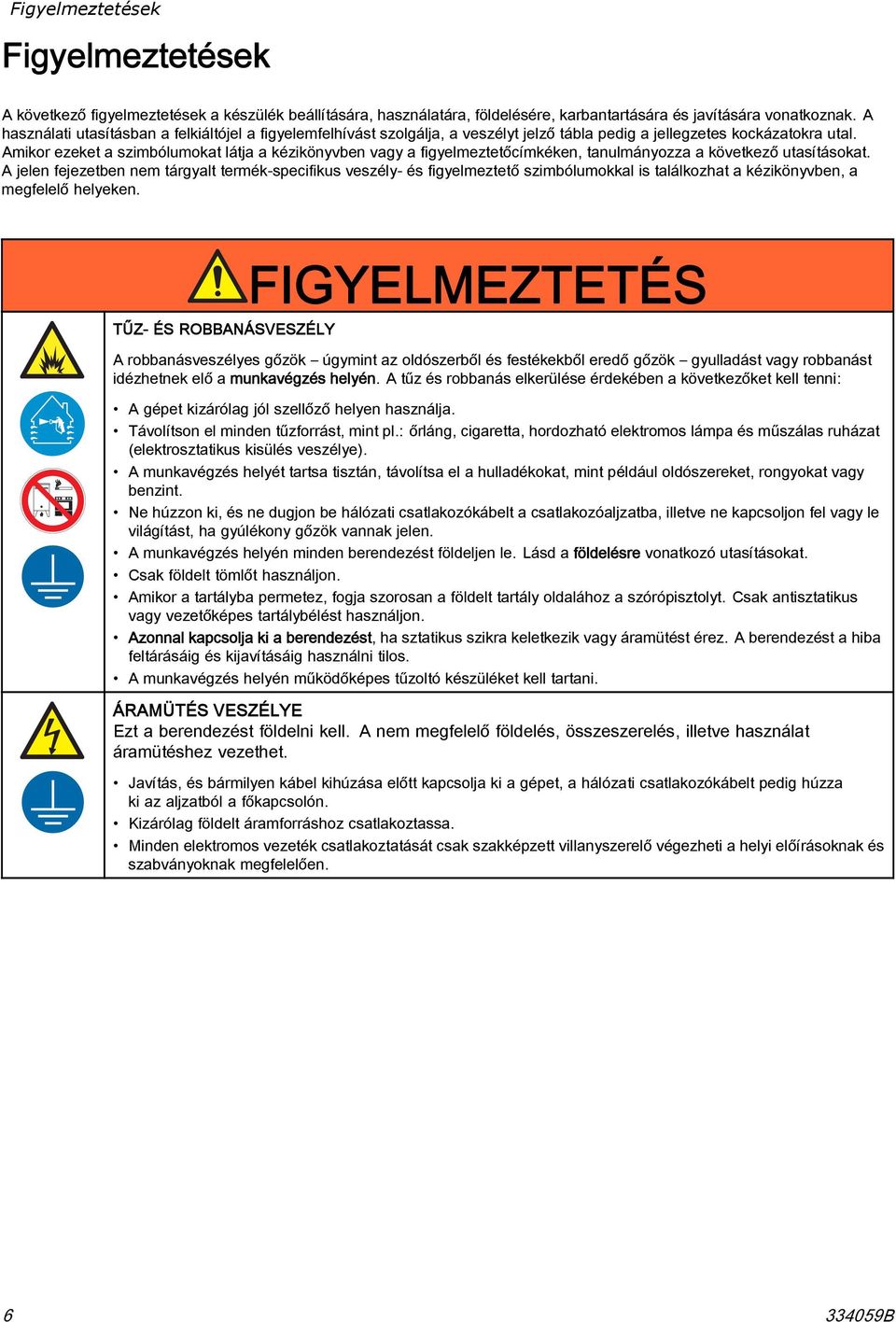

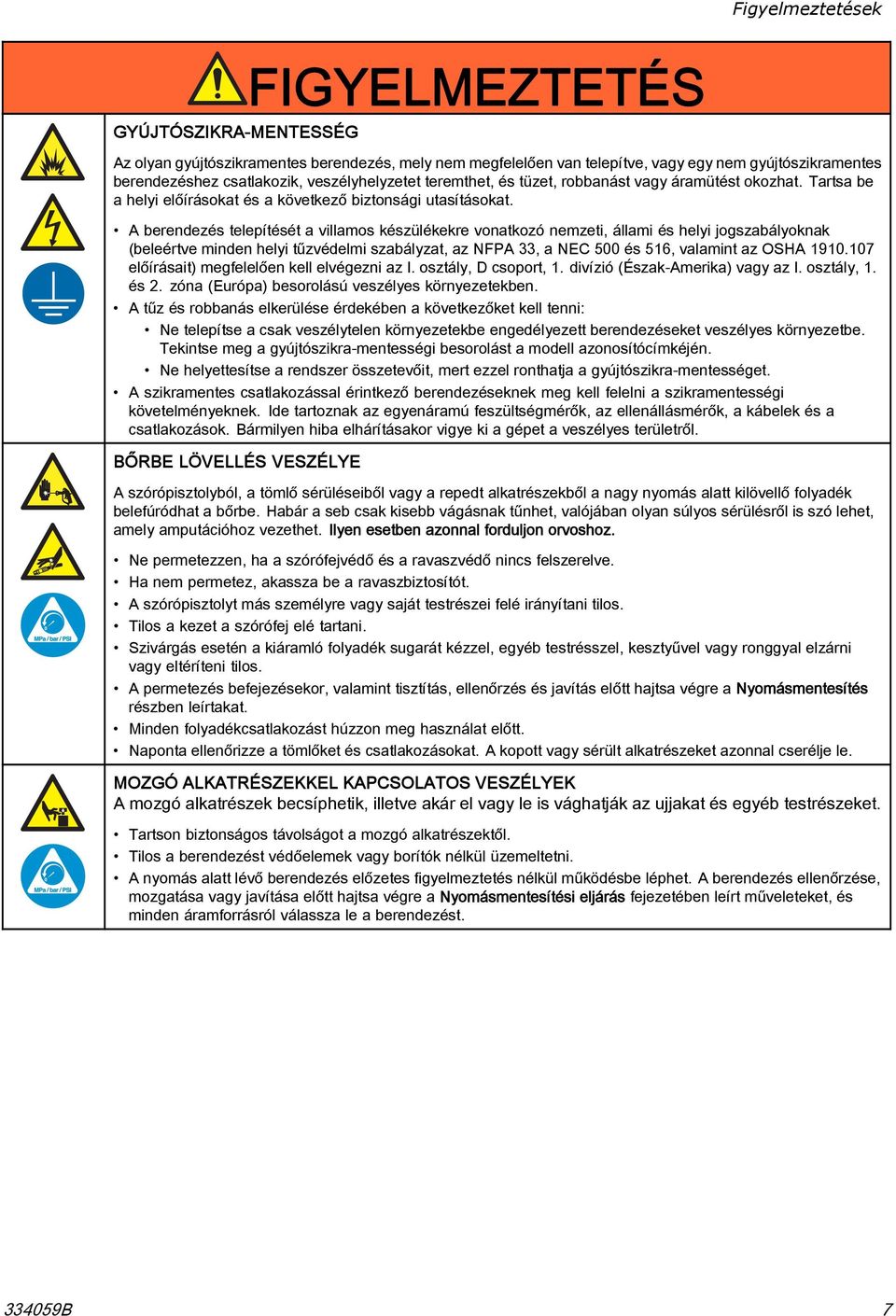

6 Figyelmeztetések Figyelmeztetések A következő figyelmeztetések a készülék beállítására, használatára, földelésére, karbantartására és javítására vonatkoznak. A használati utasításban a felkiáltójel a figyelemfelhívást szolgálja, a veszélyt jelző tábla pedig a jellegzetes kockázatokra utal. Amikor ezeket a szimbólumokat látja a kézikönyvben vagy a figyelmeztetőcímkéken, tanulmányozza a következő utasításokat. A jelen fejezetben nem tárgyalt termék-specifikus veszély- és figyelmeztető szimbólumokkal is találkozhat a kézikönyvben, a megfelelő helyeken. TŰZ- ÉS ROBBANÁSVESZÉLY FIGYELMEZTETÉS A robbanásveszélyes gőzök úgymint az oldószerből és festékekből eredő gőzök gyulladást vagy robbanást idézhetnek elő a munkavégzés helyén. A tűz és robbanás elkerülése érdekében a következőket kell tenni: A gépet kizárólag jól szellőző helyen használja. Távolítson el minden tűzforrást, mint pl.: őrláng, cigaretta, hordozható elektromos lámpa és műszálas ruházat (elektrosztatikus kisülés veszélye). A munkavégzés helyét tartsa tisztán, távolítsa el a hulladékokat, mint például oldószereket, rongyokat vagy benzint. Ne húzzon ki, és ne dugjon be hálózati csatlakozókábelt a csatlakozóaljzatba, illetve ne kapcsoljon fel vagy le világítást, ha gyúlékony gőzök vannak jelen. A munkavégzés helyén minden berendezést földeljen le. Lásd a földelésre vonatkozó utasításokat. Csak földelt tömlőt használjon. Amikor a tartályba permetez, fogja szorosan a földelt tartály oldalához a szórópisztolyt. Csak antisztatikus vagy vezetőképes tartálybélést használjon. Azonnal kapcsolja ki a berendezést, ha sztatikus szikra keletkezik vagy áramütést érez. A berendezést a hiba feltárásáig és kijavításáig használni tilos. A munkavégzés helyén működőképes tűzoltó készüléket kell tartani. ÁRAMÜTÉS VESZÉLYE Ezt a berendezést földelni kell. A nem megfelelő földelés, összeszerelés, illetve használat áramütéshez vezethet. Javítás, és bármilyen kábel kihúzása előtt kapcsolja ki a gépet, a hálózati csatlakozókábelt pedig húzza ki az aljzatból a főkapcsolón. Kizárólag földelt áramforráshoz csatlakoztassa. Minden elektromos vezeték csatlakoztatását csak szakképzett villanyszerelő végezheti a helyi előírásoknak és szabványoknak megfelelően. 09B

7 Figyelmeztetések GYÚJTÓSZIKRA-MENTESSÉG FIGYELMEZTETÉS Az olyan gyújtószikramentes berendezés, mely nem megfelelően van telepítve, vagy egy nem gyújtószikramentes berendezéshez csatlakozik, veszélyhelyzetet teremthet, és tüzet, robbanást vagy áramütést okozhat. Tartsa be a helyi előírásokat és a következő biztonsági utasításokat. A berendezés telepítését a villamos készülékekre vonatkozó nemzeti, állami és helyi jogszabályoknak (beleértve minden helyi tűzvédelmi szabályzat, az NFPA, a NEC 00 és, valamint az OSHA előírásait) megfelelően kell elvégezni az I. osztály, D csoport,. divízió (Észak-Amerika) vagy az I. osztály,. és. zóna (Európa) besorolású veszélyes környezetekben. A tűz és robbanás elkerülése érdekében a következőket kell tenni: Ne telepítse a csak veszélytelen környezetekbe engedélyezett berendezéseket veszélyes környezetbe. Tekintse meg a gyújtószikra-mentességi besorolást a modell azonosítócímkéjén. Ne helyettesítse a rendszer összetevőit, mert ezzel ronthatja a gyújtószikra-mentességet. A szikramentes csatlakozással érintkező berendezéseknek meg kell felelni a szikramentességi követelményeknek. Ide tartoznak az egyenáramú feszültségmérők, az ellenállásmérők, a kábelek és a csatlakozások. Bármilyen hiba elhárításakor vigye ki a gépet a veszélyes területről. BŐRBE LÖVELLÉS VESZÉLYE A szórópisztolyból, a tömlő sérüléseiből vagy a repedt alkatrészekből a nagy nyomás alatt kilövellő folyadék belefúródhat a bőrbe. Habár a seb csak kisebb vágásnak tűnhet, valójában olyan súlyos sérülésről is szó lehet, amely amputációhoz vezethet. Ilyen esetben azonnal forduljon orvoshoz. Ne permetezzen, ha a szórófejvédő és a ravaszvédő nincs felszerelve. Ha nem permetez, akassza be a ravaszbiztosítót. A szórópisztolyt más személyre vagy saját testrészei felé irányítani tilos. Tilos a kezet a szórófej elé tartani. Szivárgás esetén a kiáramló folyadék sugarát kézzel, egyéb testrésszel, kesztyűvel vagy ronggyal elzárni vagy eltéríteni tilos. A permetezés befejezésekor, valamint tisztítás, ellenőrzés és javítás előtt hajtsa végre a Nyomásmentesítés részben leírtakat. Minden folyadékcsatlakozást húzzon meg használat előtt. Naponta ellenőrizze a tömlőket és csatlakozásokat. A kopott vagy sérült alkatrészeket azonnal cserélje le. MOZGÓ ALKATRÉSZEKKEL KAPCSOLATOS VESZÉLYEK A mozgó alkatrészek becsíphetik, illetve akár el vagy le is vághatják az ujjakat és egyéb testrészeket. Tartson biztonságos távolságot a mozgó alkatrészektől. Tilos a berendezést védőelemek vagy borítók nélkül üzemeltetni. A nyomás alatt lévő berendezés előzetes figyelmeztetés nélkül működésbe léphet. A berendezés ellenőrzése, mozgatása vagy javítása előtt hajtsa végre a Nyomásmentesítési eljárás fejezetében leírt műveleteket, és minden áramforrásról válassza le a berendezést. 09B 7

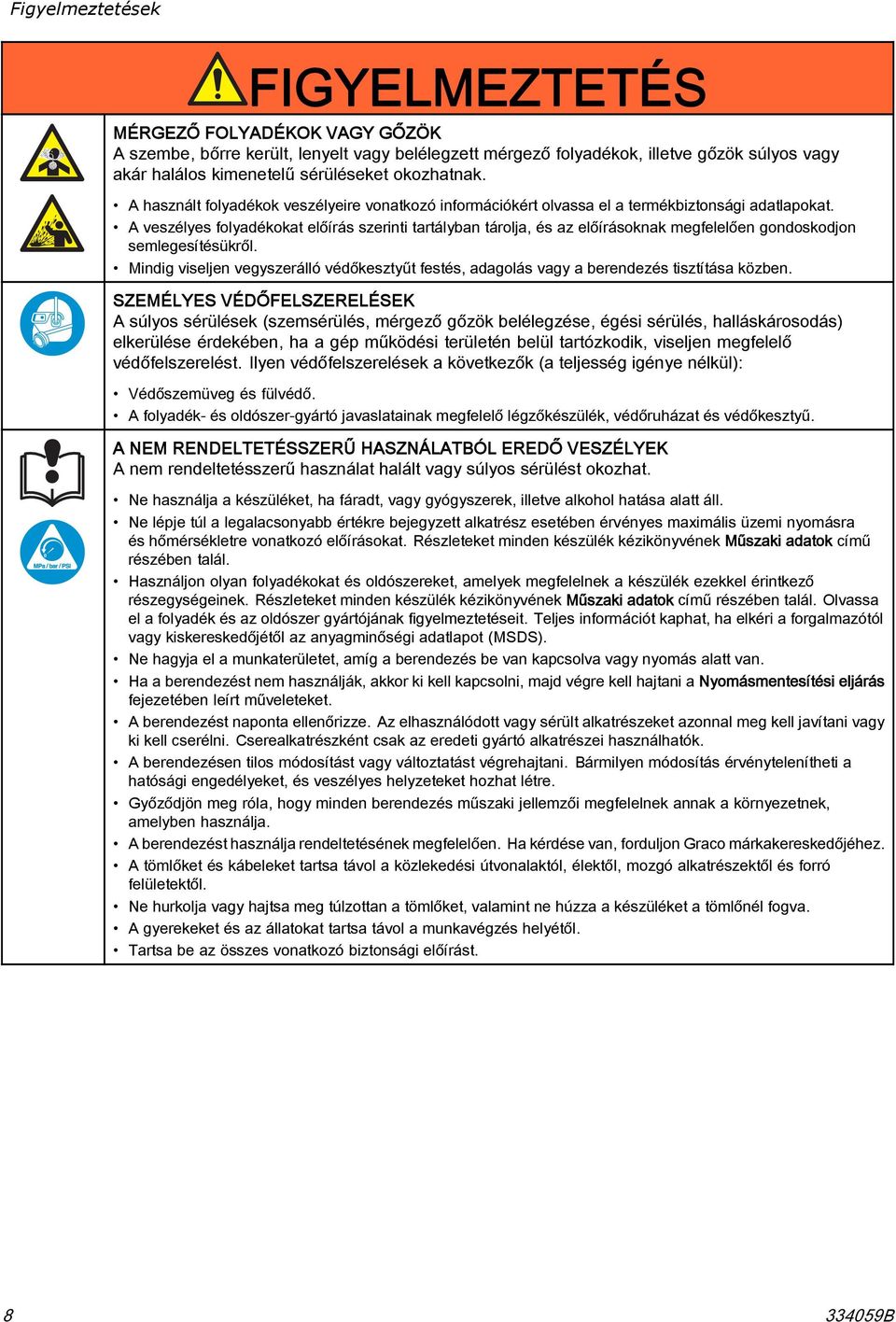

8 Figyelmeztetések FIGYELMEZTETÉS MÉRGEZŐ FOLYADÉKOK VAGY GŐZÖK A szembe, bőrre került, lenyelt vagy belélegzett mérgező folyadékok, illetve gőzök súlyos vagy akár halálos kimenetelű sérüléseket okozhatnak. A használt folyadékok veszélyeire vonatkozó információkért olvassa el a termékbiztonsági adatlapokat. A veszélyes folyadékokat előírás szerinti tartályban tárolja, és az előírásoknak megfelelően gondoskodjon semlegesítésükről. Mindig viseljen vegyszerálló védőkesztyűt festés, adagolás vagy a berendezés tisztítása közben. SZEMÉLYES VÉDŐFELSZERELÉSEK A súlyos sérülések (szemsérülés, mérgező gőzök belélegzése, égési sérülés, halláskárosodás) elkerülése érdekében, ha a gép működési területén belül tartózkodik, viseljen megfelelő védőfelszerelést. Ilyen védőfelszerelések a következők (a teljesség igénye nélkül): Védőszemüveg és fülvédő. A folyadék- és oldószer-gyártó javaslatainak megfelelő légzőkészülék, védőruházat és védőkesztyű. A NEM RENDELTETÉSSZERŰ HASZNÁLATBÓL EREDŐ VESZÉLYEK A nem rendeltetésszerű használat halált vagy súlyos sérülést okozhat. Ne használja a készüléket, ha fáradt, vagy gyógyszerek, illetve alkohol hatása alatt áll. Ne lépje túl a legalacsonyabb értékre bejegyzett alkatrész esetében érvényes maximális üzemi nyomásra és hőmérsékletre vonatkozó előírásokat. Részleteket minden készülék kézikönyvének Műszaki adatok című részében talál. Használjon olyan folyadékokat és oldószereket, amelyek megfelelnek a készülék ezekkel érintkező részegységeinek. Részleteket minden készülék kézikönyvének Műszaki adatok című részében talál. Olvassa el a folyadék és az oldószer gyártójának figyelmeztetéseit. Teljes információt kaphat, ha elkéri a forgalmazótól vagy kiskereskedőjétől az anyagminőségi adatlapot (MSDS). Ne hagyja el a munkaterületet, amíg a berendezés be van kapcsolva vagy nyomás alatt van. Ha a berendezést nem használják, akkor ki kell kapcsolni, majd végre kell hajtani a Nyomásmentesítési eljárás fejezetében leírt műveleteket. A berendezést naponta ellenőrizze. Az elhasználódott vagy sérült alkatrészeket azonnal meg kell javítani vagy ki kell cserélni. Cserealkatrészként csak az eredeti gyártó alkatrészei használhatók. A berendezésen tilos módosítást vagy változtatást végrehajtani. Bármilyen módosítás érvénytelenítheti a hatósági engedélyeket, és veszélyes helyzeteket hozhat létre. Győződjön meg róla, hogy minden berendezés műszaki jellemzői megfelelnek annak a környezetnek, amelyben használja. A berendezést használja rendeltetésének megfelelően. Ha kérdése van, forduljon Graco márkakereskedőjéhez. A tömlőket és kábeleket tartsa távol a közlekedési útvonalaktól, élektől, mozgó alkatrészektől és forró felületektől. Ne hurkolja vagy hajtsa meg túlzottan a tömlőket, valamint ne húzza a készüléket a tömlőnél fogva. A gyerekeket és az állatokat tartsa távol a munkavégzés helyétől. Tartsa be az összes vonatkozó biztonsági előírást. 8 09B

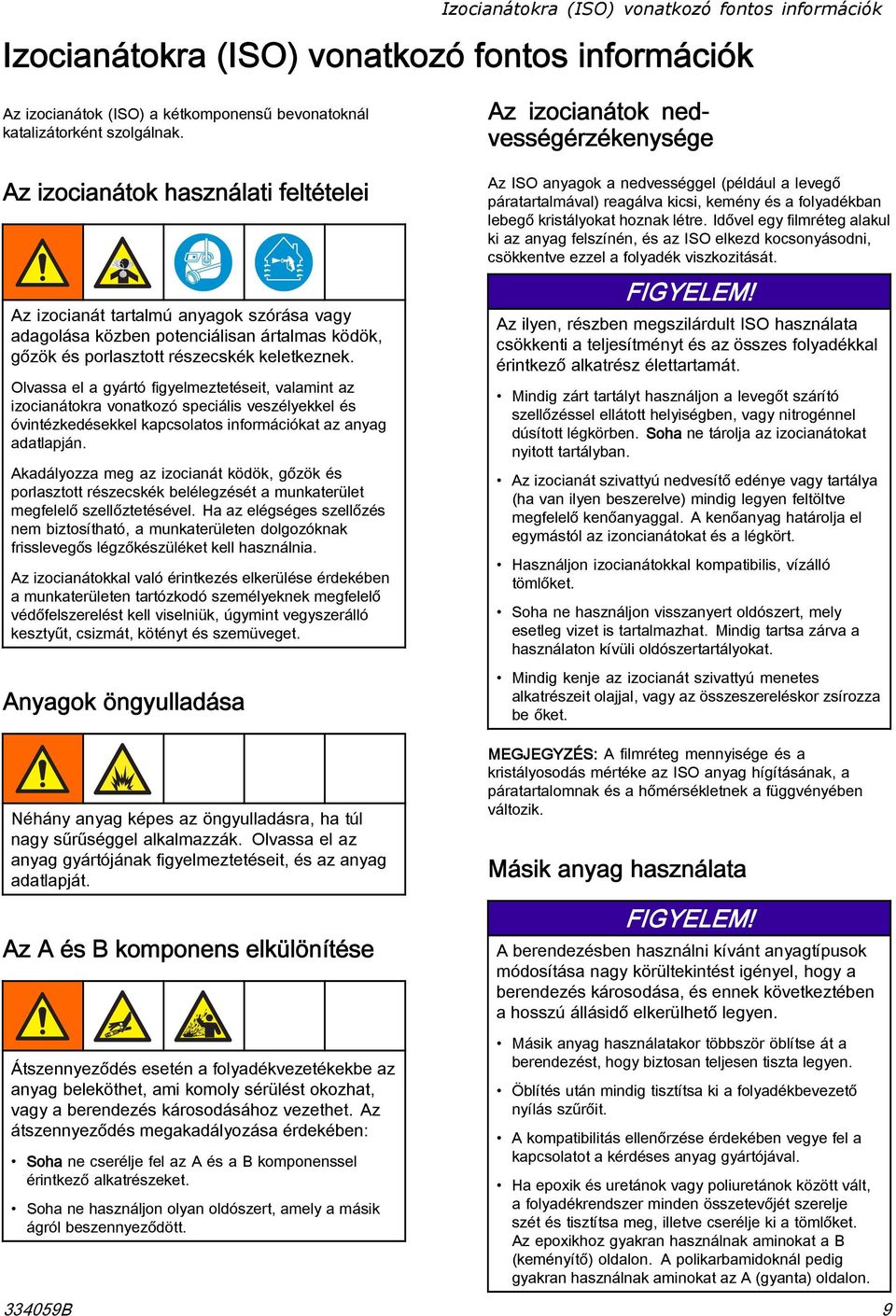

9 Izocianátokra (ISO) vonatkozó fontos információk Izocianátokra (ISO) vonatkozó fontos információk Az izocianátok (ISO) a kétkomponensű bevonatoknál katalizátorként szolgálnak. Az izocianátok használati feltételei Az izocianát tartalmú anyagok szórása vagy adagolása közben potenciálisan ártalmas ködök, gőzökésporlasztottrészecskék keletkeznek. Olvassa el a gyártó figyelmeztetéseit, valamint az izocianátokra vonatkozó speciális veszélyekkel és óvintézkedésekkel kapcsolatos információkat az anyag adatlapján. Akadályozza meg az izocianát ködök, gőzök és porlasztott részecskék belélegzését a munkaterület megfelelő szellőztetésével. Ha az elégséges szellőzés nem biztosítható, a munkaterületen dolgozóknak frisslevegős légzőkészüléket kell használnia. Az izocianátokkal való érintkezés elkerülése érdekében a munkaterületen tartózkodó személyeknek megfelelő védőfelszerelést kell viselniük, úgymint vegyszerálló kesztyűt, csizmát, kötényt és szemüveget. Anyagok öngyulladása Az izocianátok nedvességérzékenysége Az ISO anyagok a nedvességgel (például a levegő páratartalmával) reagálva kicsi, kemény és a folyadékban lebegő kristályokat hoznak létre. Idővel egy filmréteg alakul ki az anyag felszínén, és az ISO elkezd kocsonyásodni, csökkentve ezzel a folyadék viszkozitását. FIGYELEM! Az ilyen, részben megszilárdult ISO használata csökkenti a teljesítményt és az összes folyadékkal érintkező alkatrész élettartamát. Mindig zárt tartályt használjon a levegőt szárító szellőzéssel ellátott helyiségben, vagy nitrogénnel dúsított légkörben. Soha ne tárolja az izocianátokat nyitott tartályban. Az izocianát szivattyú nedvesítő edénye vagy tartálya (ha van ilyen beszerelve) mindig legyen feltöltve megfelelő kenőanyaggal. A kenőanyag határolja el egymástól az izoncianátokat és a légkört. Használjon izocianátokkal kompatibilis, vízálló tömlőket. Soha ne használjon visszanyert oldószert, mely esetleg vizet is tartalmazhat. Mindig tartsa zárva a használaton kívüli oldószertartályokat. Mindig kenje az izocianát szivattyú menetes alkatrészeit olajjal, vagy az összeszereléskor zsírozza be őket. Néhány anyag képes az öngyulladásra, ha túl nagy sűrűséggel alkalmazzák. Olvassa el az anyag gyártójának figyelmeztetéseit, és az anyag adatlapját. Az A és B komponens elkülönítése Átszennyeződés esetén a folyadékvezetékekbe az anyag beleköthet, ami komoly sérülést okozhat, vagy a berendezés károsodásához vezethet. Az átszennyeződés megakadályozása érdekében: Soha ne cserélje fel az A és a B komponenssel érintkező alkatrészeket. Soha ne használjon olyan oldószert, amely a másik ágról beszennyeződött. MEGJEGYZÉS: A filmréteg mennyisége és a kristályosodás mértéke az ISO anyag hígításának, a páratartalomnak és a hőmérsékletnek a függvényében változik. Másik anyag használata FIGYELEM! A berendezésben használni kívánt anyagtípusok módosítása nagy körültekintést igényel, hogy a berendezés károsodása, és ennek következtében a hosszú állásidő elkerülhető legyen. Másik anyag használatakor többször öblítse át a berendezést, hogy biztosan teljesen tiszta legyen. Öblítés után mindig tisztítsa ki a folyadékbevezető nyílás szűrőit. A kompatibilitás ellenőrzése érdekében vegye fel a kapcsolatot a kérdéses anyag gyártójával. Ha epoxik és uretánok vagy poliuretánok között vált, a folyadékrendszer minden összetevőjét szerelje szét és tisztítsa meg, illetve cserélje ki a tömlőket. Az epoxikhoz gyakran használnak aminokat a B (keményítő) oldalon. A polikarbamidoknál pedig gyakran használnak aminokat az A (gyanta) oldalon. 09B 9

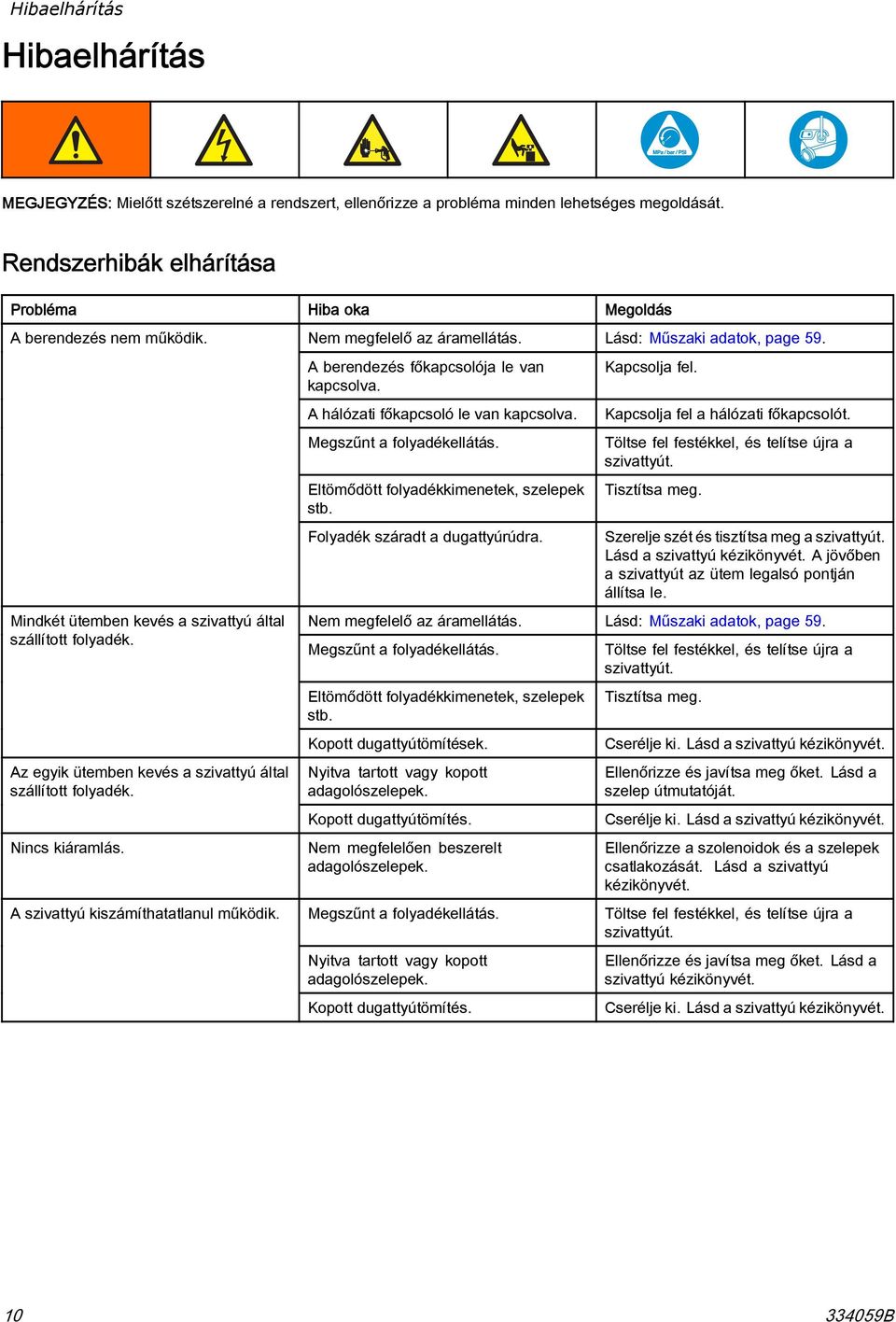

10 Hibaelhárítás Hibaelhárítás MEGJEGYZÉS: Mielőtt szétszerelné a rendszert, ellenőrizze a probléma minden lehetséges megoldását. Rendszerhibák elhárítása Probléma Hiba oka Megoldás A berendezés nem működik. Mindkét ütemben kevés a szivattyú által szállított folyadék. Az egyik ütemben kevés a szivattyú által szállított folyadék. Nincs kiáramlás. A szivattyú kiszámíthatatlanul működik. Nem megfelelő az áramellátás. Lásd: Műszaki adatok, page 9. A berendezés főkapcsolója le van kapcsolva. A hálózati főkapcsoló le van kapcsolva. Megszűnt a folyadékellátás. Eltömődött folyadékkimenetek, szelepek stb. Folyadék száradt a dugattyúrúdra. Kapcsolja fel. Kapcsolja fel a hálózati főkapcsolót. Töltse fel festékkel, és telítse újra a szivattyút. Tisztítsa meg. Szerelje szét és tisztítsa meg a szivattyút. Lásd a szivattyú kézikönyvét. A jövőben a szivattyút az ütem legalsó pontján állítsa le. Nem megfelelő az áramellátás. Lásd: Műszaki adatok, page 9. Megszűnt a folyadékellátás. Eltömődött folyadékkimenetek, szelepek stb. Kopott dugattyútömítések. Nyitva tartott vagy kopott adagolószelepek. Kopott dugattyútömítés. Nem megfelelően beszerelt adagolószelepek. Megszűnt a folyadékellátás. Nyitva tartott vagy kopott adagolószelepek. Kopott dugattyútömítés. Töltse fel festékkel, és telítse újra a szivattyút. Tisztítsa meg. Cserélje ki. Lásd a szivattyú kézikönyvét. Ellenőrizze és javítsa meg őket. Lásd a szelep útmutatóját. Cserélje ki. Lásd a szivattyú kézikönyvét. Ellenőrizze a szolenoidok és a szelepek csatlakozását. Lásd a szivattyú kézikönyvét. Töltse fel festékkel, és telítse újra a szivattyút. Ellenőrizze és javítsa meg őket. Lásd a szivattyú kézikönyvét. Cserélje ki. Lásd a szivattyú kézikönyvét. 0 09B

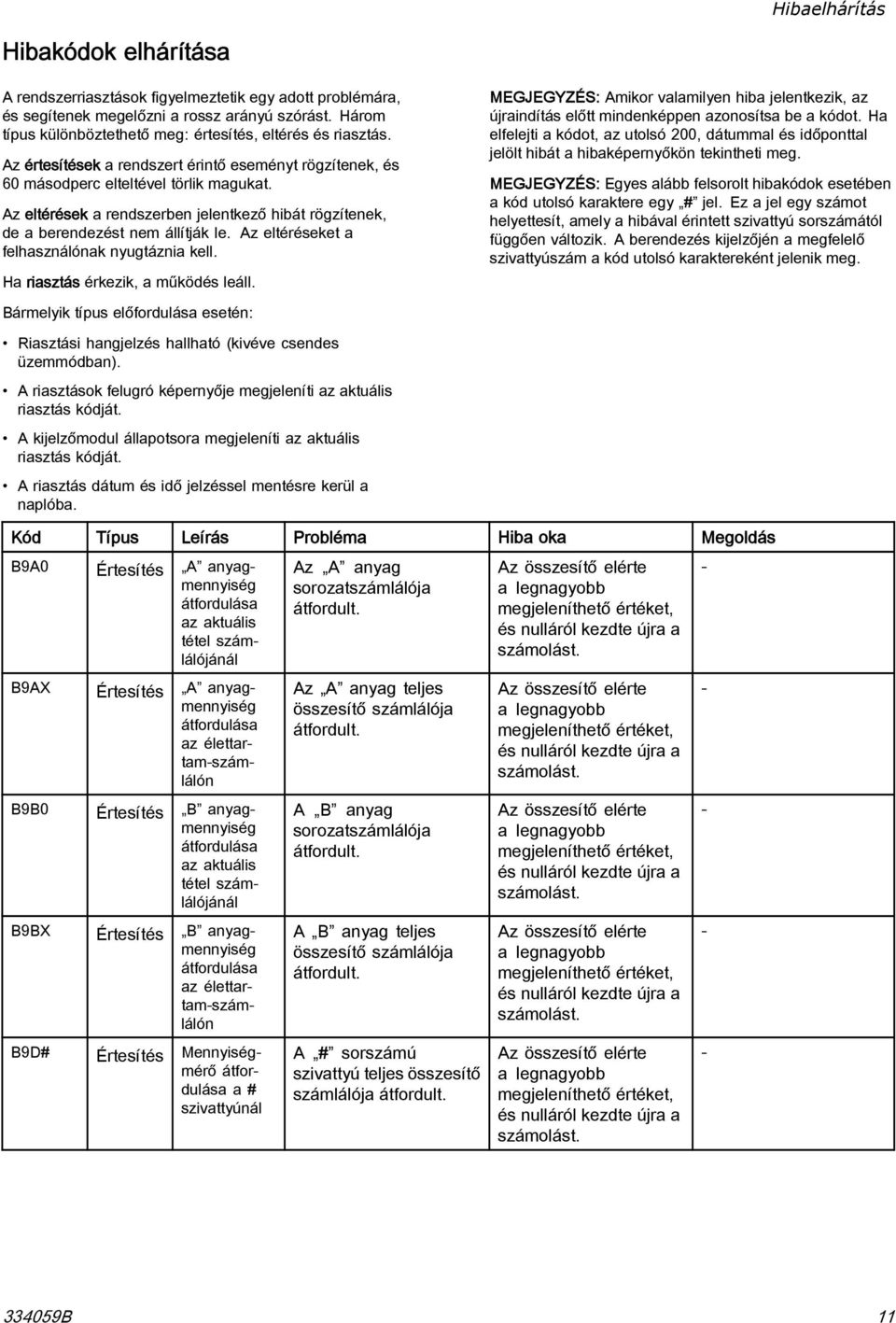

11 Hibaelhárítás Hibakódok elhárítása A rendszerriasztások figyelmeztetik egy adott problémára, és segítenek megelőzni a rossz arányú szórást. Három típus különböztethető meg: értesítés, eltérés és riasztás. Az értesítések a rendszert érintő eseményt rögzítenek, és 0 másodperc elteltével törlik magukat. Az eltérések a rendszerben jelentkező hibát rögzítenek, de a berendezést nem állítják le. Az eltéréseket a felhasználónak nyugtáznia kell. Ha riasztás érkezik, a működés leáll. MEGJEGYZÉS: Amikor valamilyen hiba jelentkezik, az újraindítás előtt mindenképpen azonosítsa be a kódot. Ha elfelejti a kódot, az utolsó 00, dátummal és időponttal jelölt hibát a hibaképernyőkön tekintheti meg. MEGJEGYZÉS: Egyes alább felsorolt hibakódok esetében a kód utolsó karaktere egy # jel. Ez a jel egy számot helyettesít, amely a hibával érintett szivattyú sorszámától függően változik. A berendezés kijelzőjén a megfelelő szivattyúszám a kód utolsó karaktereként jelenik meg. Bármelyik típus előfordulása esetén: Riasztási hangjelzés hallható (kivéve csendes üzemmódban). A riasztások felugró képernyője megjeleníti az aktuális riasztás kódját. A kijelzőmodul állapotsora megjeleníti az aktuális riasztás kódját. A riasztás dátum és idő jelzéssel mentésre kerül a naplóba. Kód Típus Leírás Probléma Hiba oka Megoldás B9A0 Értesítés A anyagmennyiség átfordulása az aktuális tétel számlálójánál B9AX Értesítés A anyagmennyiség átfordulása az élettartam-számlálón B9B0 Értesítés B anyagmennyiség átfordulása az aktuális tétel számlálójánál B9BX Értesítés B anyagmennyiség átfordulása az élettartam-számlálón B9D# Értesítés Mennyiségmérő átfordulása a # szivattyúnál Az A anyag sorozatszámlálója átfordult. Az A anyag teljes összesítő számlálója átfordult. A B anyag sorozatszámlálója átfordult. A B anyag teljes összesítő számlálója átfordult. A # sorszámú szivattyú teljes összesítő számlálója átfordult. Az összesítő elérte a legnagyobb megjeleníthető értéket, és nulláról kezdte újra a számolást. Az összesítő elérte a legnagyobb megjeleníthető értéket, és nulláról kezdte újra a számolást. Az összesítő elérte a legnagyobb megjeleníthető értéket, és nulláról kezdte újra a számolást. Az összesítő elérte a legnagyobb megjeleníthető értéket, és nulláról kezdte újra a számolást. Az összesítő elérte a legnagyobb megjeleníthető értéket, és nulláról kezdte újra a számolást B

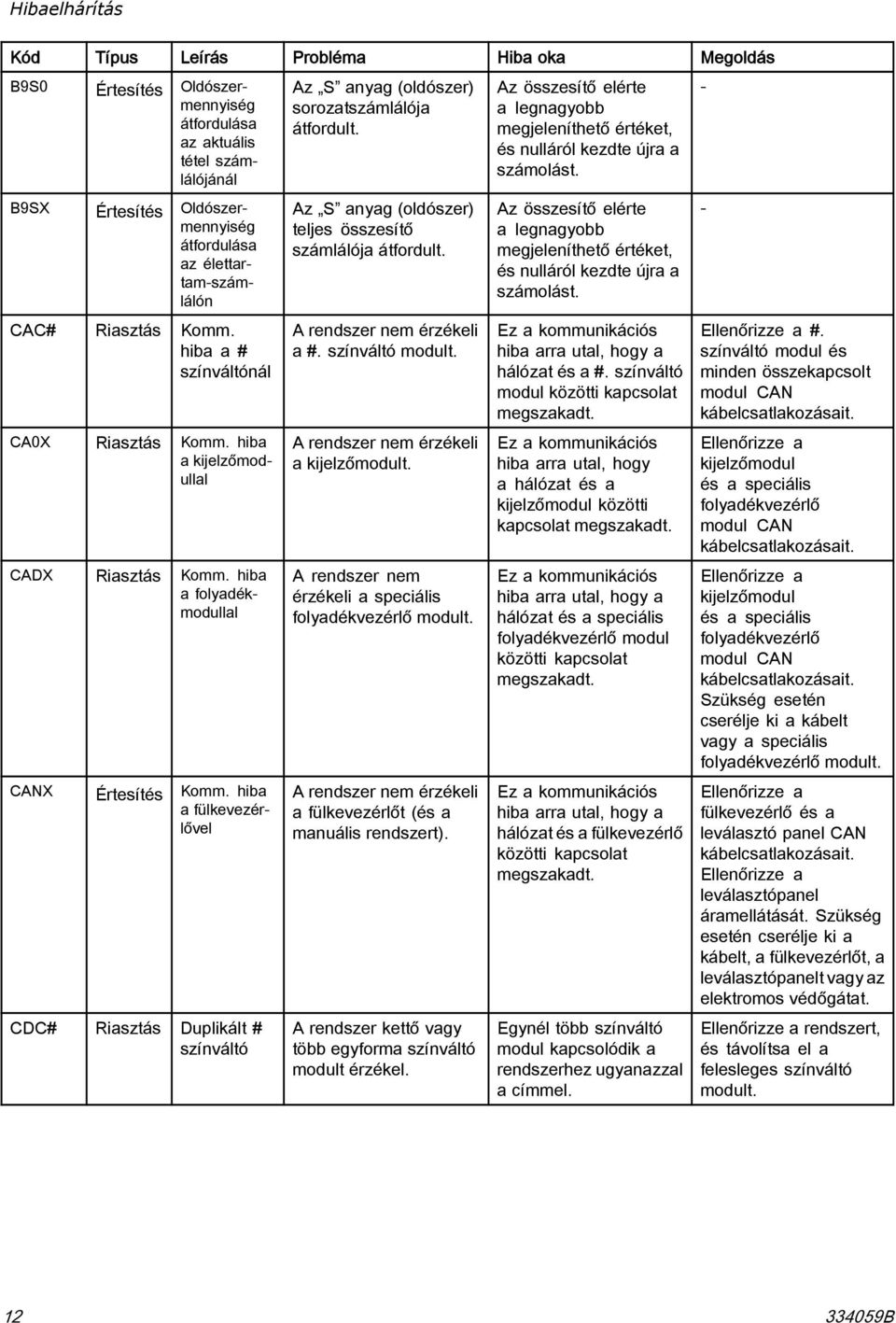

12 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás B9S0 Értesítés Oldószermennyiség átfordulása az aktuális tétel számlálójánál B9SX Értesítés Oldószermennyiség átfordulása az élettartam-számlálón CAC# Riasztás Komm. hiba a # színváltónál CA0X Riasztás Komm. hiba akijelzőmodullal CADX Riasztás Komm. hiba a folyadékmodullal CANX Értesítés Komm. hiba a fülkevezérlővel CDC# Riasztás Duplikált # színváltó Az S anyag (oldószer) sorozatszámlálója átfordult. Az S anyag (oldószer) teljes összesítő számlálója átfordult. A rendszer nem érzékeli a #. színváltó modult. A rendszer nem érzékeli a kijelzőmodult. A rendszer nem érzékeli a speciális folyadékvezérlő modult. A rendszer nem érzékeli a fülkevezérlőt (és a manuális rendszert). A rendszer kettő vagy több egyforma színváltó modult érzékel. Az összesítő elérte a legnagyobb megjeleníthető értéket, és nulláról kezdte újra a számolást. Az összesítő elérte a legnagyobb megjeleníthető értéket, és nulláról kezdte újra a számolást. Ez a kommunikációs hiba arra utal, hogy a hálózat és a #. színváltó modul közötti kapcsolat megszakadt. Ez a kommunikációs hiba arra utal, hogy a hálózat és a kijelzőmodul közötti kapcsolat megszakadt. Ez a kommunikációs hiba arra utal, hogy a hálózat és a speciális folyadékvezérlő modul közötti kapcsolat megszakadt. Ez a kommunikációs hiba arra utal, hogy a hálózat és a fülkevezérlő közötti kapcsolat megszakadt. Egynél több színváltó modul kapcsolódik a rendszerhez ugyanazzal acímmel. - - Ellenőrizze a #. színváltó modul és minden összekapcsolt modul CAN kábelcsatlakozásait. Ellenőrizze a kijelzőmodul és a speciális folyadékvezérlő modul CAN kábelcsatlakozásait. Ellenőrizze a kijelzőmodul és a speciális folyadékvezérlő modul CAN kábelcsatlakozásait. Szükség esetén cserélje ki a kábelt vagy a speciális folyadékvezérlő modult. Ellenőrizze a fülkevezérlő és a leválasztó panel CAN kábelcsatlakozásait. Ellenőrizze a leválasztópanel áramellátását. Szükség esetén cserélje ki a kábelt, a fülkevezérlőt, a leválasztópanelt vagy az elektromos védőgátat. Ellenőrizze a rendszert, és távolítsa el a felesleges színváltó modult. 09B

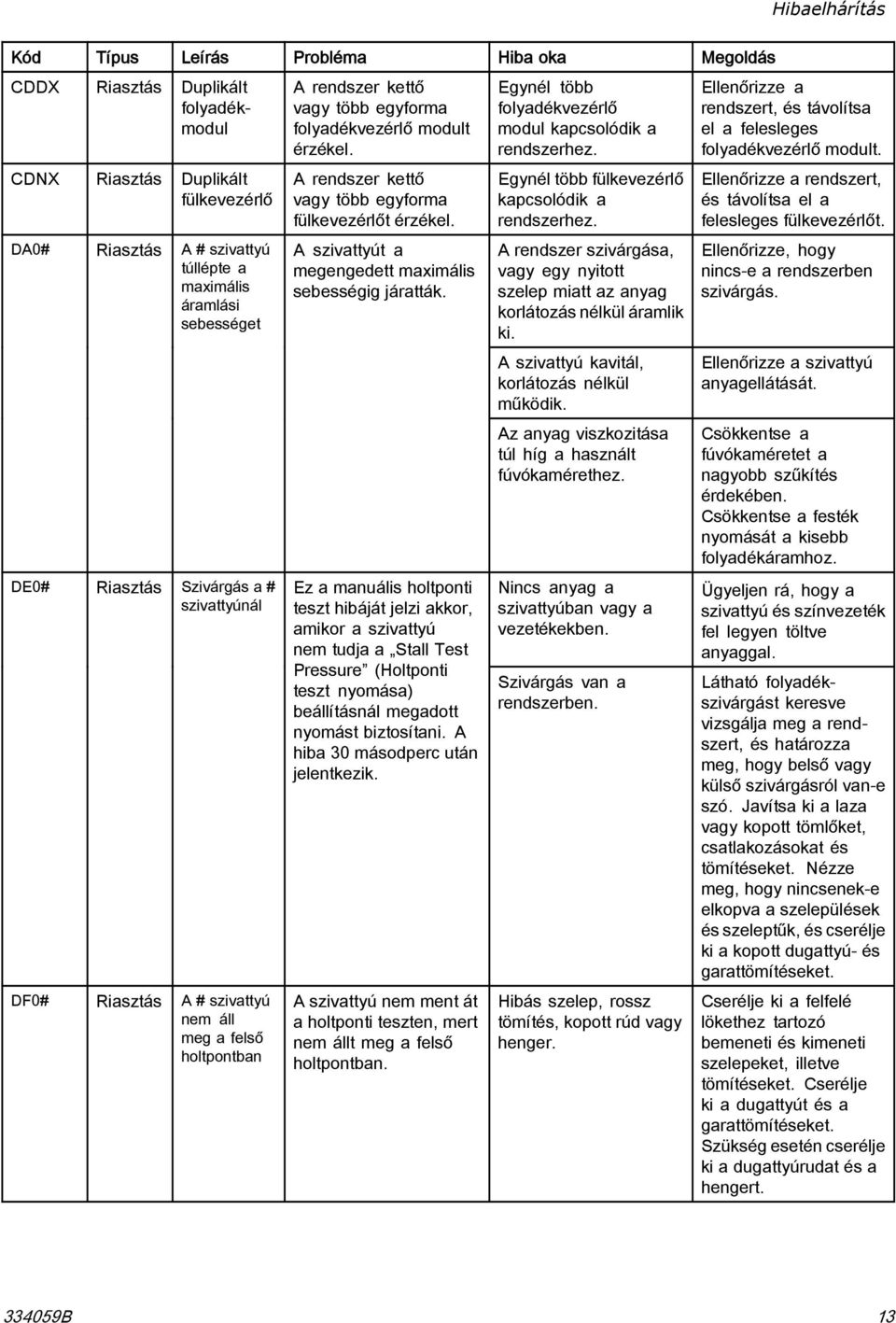

13 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás CDDX Riasztás Duplikált folyadékmodul CDNX Riasztás Duplikált fülkevezérlő DA0# Riasztás A # szivattyú túllépte a maximális áramlási sebességet DE0# Riasztás Szivárgás a # szivattyúnál DF0# Riasztás A # szivattyú nem áll megafelső holtpontban A rendszer kettő vagy több egyforma folyadékvezérlő modult érzékel. A rendszer kettő vagy több egyforma fülkevezérlőt érzékel. A szivattyút a megengedett maximális sebességig járatták. Ez a manuális holtponti teszt hibáját jelzi akkor, amikor a szivattyú nem tudja a Stall Test Pressure (Holtponti teszt nyomása) beállításnál megadott nyomást biztosítani. A hiba 0 másodperc után jelentkezik. A szivattyú nem ment át a holtponti teszten, mert nem állt meg a felső holtpontban. Egynél több folyadékvezérlő modul kapcsolódik a rendszerhez. Egynél több fülkevezérlő kapcsolódik a rendszerhez. A rendszer szivárgása, vagy egy nyitott szelep miatt az anyag korlátozás nélkül áramlik ki. A szivattyú kavitál, korlátozás nélkül működik. Az anyag viszkozitása túl híg a használt fúvókamérethez. Nincs anyag a szivattyúban vagy a vezetékekben. Szivárgás van a rendszerben. Hibás szelep, rossz tömítés, kopott rúd vagy henger. Ellenőrizze a rendszert, és távolítsa el a felesleges folyadékvezérlő modult. Ellenőrizze a rendszert, és távolítsa el a felesleges fülkevezérlőt. Ellenőrizze, hogy nincs-e a rendszerben szivárgás. Ellenőrizze a szivattyú anyagellátását. Csökkentse a fúvókaméretet a nagyobb szűkítés érdekében. Csökkentse a festék nyomását a kisebb folyadékáramhoz. Ügyeljen rá, hogy a szivattyú és színvezeték fel legyen töltve anyaggal. Látható folyadékszivárgást keresve vizsgálja meg a rendszert, és határozza meg, hogy belső vagy külső szivárgásról van-e szó. Javítsa ki a laza vagy kopott tömlőket, csatlakozásokat és tömítéseket. Nézze meg, hogy nincsenek-e elkopva a szelepülések és szeleptűk, és cserélje ki a kopott dugattyú- és garattömítéseket. Cserélje ki a felfelé lökethez tartozó bemeneti és kimeneti szelepeket, illetve tömítéseket. Cserélje ki a dugattyút és a garattömítéseket. Szükség esetén cserélje ki a dugattyúrudat és a hengert. 09B

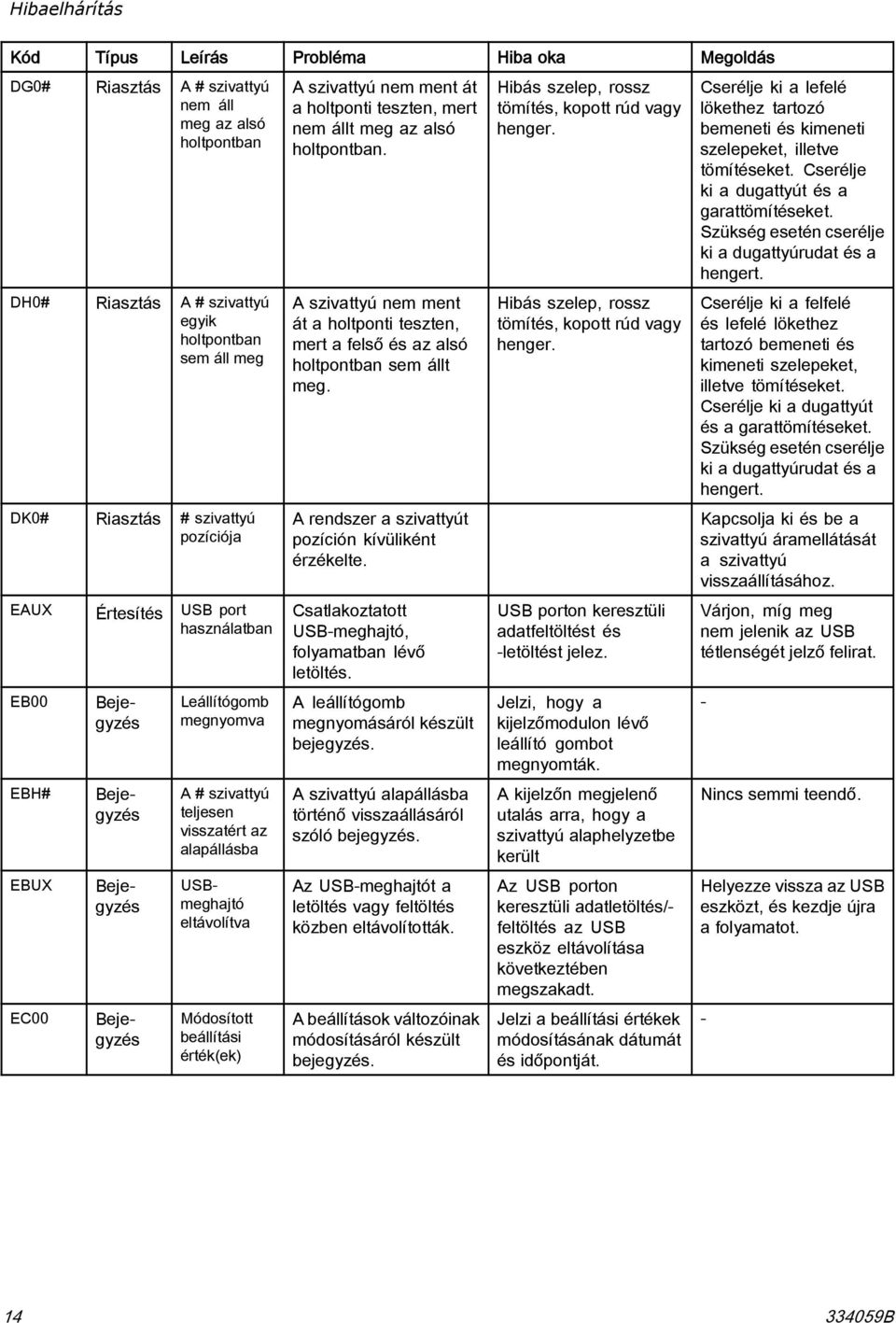

14 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás DG0# Riasztás A # szivattyú nem áll meg az alsó holtpontban DH0# Riasztás A # szivattyú egyik holtpontban sem áll meg DK0# Riasztás # szivattyú pozíciója EAUX Értesítés USB port használatban EB00 EBH# EBUX EC00 Bejegyzés Leállítógomb megnyomva A # szivattyú teljesen visszatért az alapállásba Bejegyzés Bejegyzés Bejegyzés USBmeghajtó eltávolítva Módosított beállítási érték(ek) A szivattyú nem ment át a holtponti teszten, mert nem állt meg az alsó holtpontban. A szivattyú nem ment át a holtponti teszten, mert a felső és az alsó holtpontban sem állt meg. A rendszer a szivattyút pozíción kívüliként érzékelte. Csatlakoztatott USB-meghajtó, folyamatban lévő letöltés. A leállítógomb megnyomásáról készült bejegyzés. A szivattyú alapállásba történő visszaállásáról szóló bejegyzés. Az USB-meghajtót a letöltés vagy feltöltés közben eltávolították. A beállítások változóinak módosításáról készült bejegyzés. Hibás szelep, rossz tömítés, kopott rúd vagy henger. Hibás szelep, rossz tömítés, kopott rúd vagy henger. USB porton keresztüli adatfeltöltést és -letöltést jelez. Jelzi, hogy a kijelzőmodulon lévő leállító gombot megnyomták. A kijelzőn megjelenő utalás arra, hogy a szivattyú alaphelyzetbe került Az USB porton keresztüli adatletöltés/- feltöltés az USB eszköz eltávolítása következtében megszakadt. Jelzi a beállítási értékek módosításának dátumát és időpontját. Cserélje ki a lefelé lökethez tartozó bemeneti és kimeneti szelepeket, illetve tömítéseket. Cserélje ki a dugattyút és a garattömítéseket. Szükség esetén cserélje ki a dugattyúrudat és a hengert. Cserélje ki a felfelé és lefelé lökethez tartozó bemeneti és kimeneti szelepeket, illetve tömítéseket. Cserélje ki a dugattyút és a garattömítéseket. Szükség esetén cserélje ki a dugattyúrudat és a hengert. Kapcsolja ki és be a szivattyú áramellátását a szivattyú visszaállításához. Várjon, míg meg nem jelenik az USB tétlenségét jelző felirat. - Nincs semmi teendő. Helyezze vissza az USB eszközt, és kezdje újra a folyamatot. - 09B

15 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás EF0# Riasztás Indítási időtúllépés a # szivattyúnál EF# Riasztás Leállítási időtúllépés a # szivattyúnál EL00 EM00 A rendszer bekapcsolva A rendszer kikapcsolva EMIX Értesítés Szivattyú kikapcsolása A szivattyú megpróbált alaphelyzetbe állni, de a megadott időn belül nem sikerült elérni ebbe a pozícióba. A szivattyú megpróbált várakozó helyzetbe állni, de a megadott időn belül nem sikerült elérni ebbe a pozícióba. Bejegyzés a rendszer bekapcsolásáról ( ON ) Bejegyzés a rendszer kikapcsolásáról ( OFF ) A szivattyúk nincsenek meghajtva, és nem tudnak mozogni. EQU0 Értesítés USB tétlen Az USB letöltés befejeződött, a meghajtó eltávolítható. EQU Bejegyzés Bejegyzés Bejegyzés Rendszerbeállítások USB eszközre letöltve A rendszer beállításokat töltött le az USB-meghajtóra. A szivattyú adagolószelepei nem működnek. A motor nem tudja meghajtani a szivattyúkat és a lineáris működtetőket. A szivattyúlöket hosszát valamilyen mechanikus rendszerbeli eltérés rövidíti le. A szivattyú adagolószelepei nem működnek. A szivattyú sűrű festékkel van feltöltve, és nem tudja a dugattyút a löket végéig eljuttatni. A motor vagy a meghajtóegység kopott vagy sérült. Jelzi a rendszer elindításának dátumát és időpontját. Jelzi a rendszer leállításának dátumát és időpontját. A szivattyú áramellátását lekapcsolták, vagy valamilyen hiba lépett fel. Az USB eszközre történő adatátvitel befejeződött. A felhasználó USB eszközt helyezett a kijelzőmodul USB portjába. Ellenőrizze a szolenoid szelepekhez érkező légnyomást. Ellenőrizze a szelepek működését. Ellenőrizze, hogy a motor meghajtja-e a szivattyút. Ellenőrizze a lineáris működtető és a szivattyú dugattyúrúd összeszerelésének helyességét. Lásd a szivattyú kézikönyvét. Szemrevételezéssel vizsgálja meg, hogy a szelepek megfelelően működnek-e; ellenőrizze, hogy a szelepekhez érkező légnyomás 8 psi (0, MPa,,0 bar) feletti-e. A motor és a meghajtóegység vizsgálatával ellenőrizze, hogy a motor tud-e erőt kifejteni. - - A kijelzőmodul szivattyúindító gombjának megnyomásával, vagy a fülkevezérlő Készenlét gombjának - másodpercig tartó nyomva tartásával indítsa el a szivattyúkat. Húzza ki az USB eszközt a kijelzőmodulból. - 09B

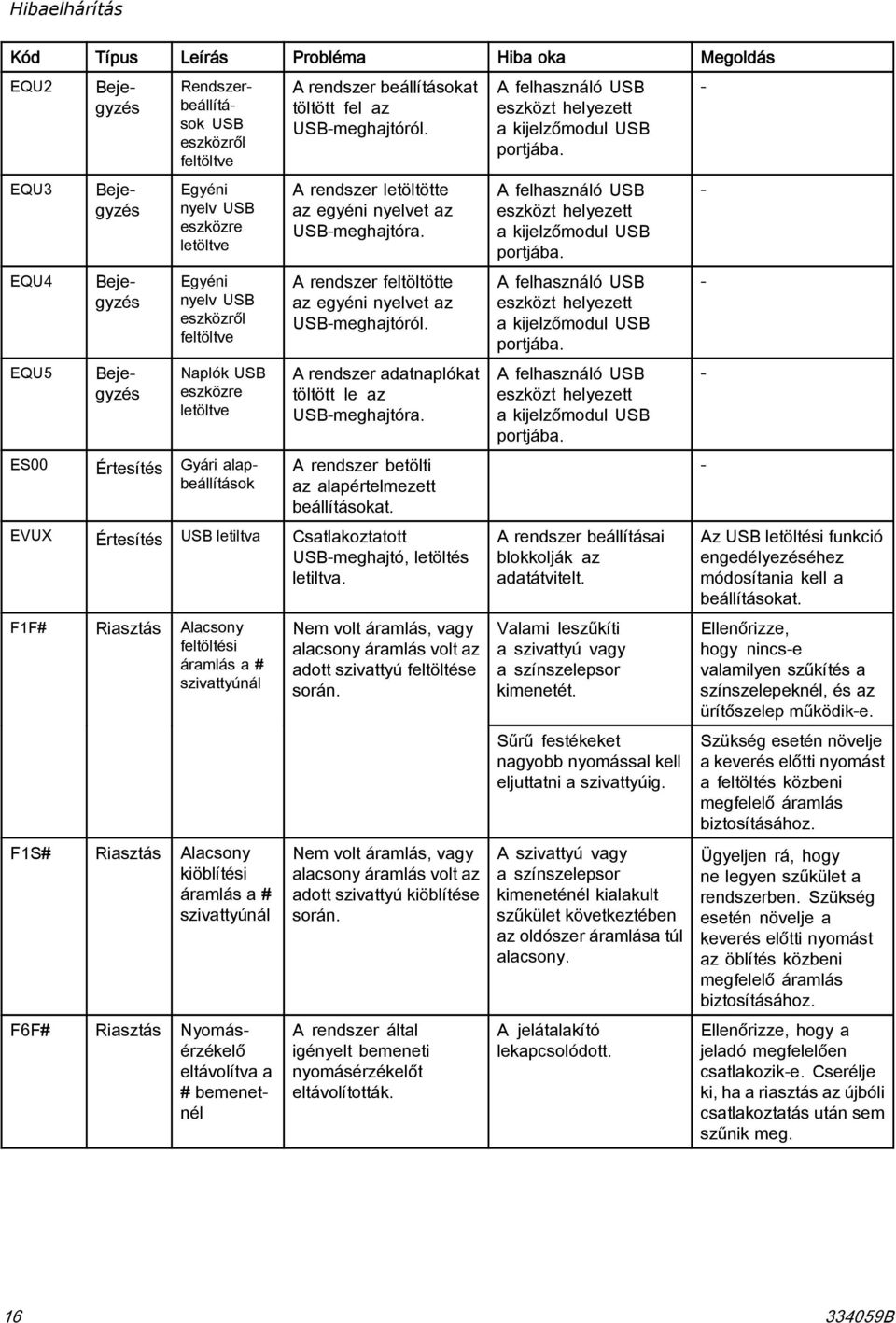

16 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás EQU EQU EQU EQU Bejegyzés Bejegyzés Bejegyzés Bejegyzés Rendszerbeállítások USB eszközről feltöltve Egyéni nyelv USB eszközre letöltve Egyéni nyelv USB eszközről feltöltve Naplók USB eszközre letöltve ES00 Értesítés Gyári alapbeállítások A rendszer beállításokat töltött fel az USB-meghajtóról. A rendszer letöltötte az egyéni nyelvet az USB-meghajtóra. A rendszer feltöltötte az egyéni nyelvet az USB-meghajtóról. A rendszer adatnaplókat töltött le az USB-meghajtóra. A rendszer betölti az alapértelmezett beállításokat. EVUX Értesítés USB letiltva Csatlakoztatott USB-meghajtó, letöltés letiltva. FF# Riasztás Alacsony feltöltési áramlás a # szivattyúnál FS# Riasztás Alacsony kiöblítési áramlás a # szivattyúnál FF# Riasztás Nyomásérzékelő eltávolítva a # bemenetnél Nem volt áramlás, vagy alacsony áramlás volt az adott szivattyú feltöltése során. Nem volt áramlás, vagy alacsony áramlás volt az adott szivattyú kiöblítése során. A rendszer által igényelt bemeneti nyomásérzékelőt eltávolították. A felhasználó USB eszközt helyezett a kijelzőmodul USB portjába. A felhasználó USB eszközt helyezett a kijelzőmodul USB portjába. A felhasználó USB eszközt helyezett a kijelzőmodul USB portjába. A felhasználó USB eszközt helyezett a kijelzőmodul USB portjába. A rendszer beállításai blokkolják az adatátvitelt. Valami leszűkíti a szivattyú vagy a színszelepsor kimenetét. Sűrű festékeket nagyobb nyomással kell eljuttatni a szivattyúig. A szivattyú vagy a színszelepsor kimeneténél kialakult szűkület következtében az oldószer áramlása túl alacsony. A jelátalakító lekapcsolódott Az USB letöltési funkció engedélyezéséhez módosítania kell a beállításokat. Ellenőrizze, hogy nincs-e valamilyen szűkítés a színszelepeknél, és az ürítőszelep működik-e. Szükség esetén növelje a keverés előtti nyomást a feltöltés közbeni megfelelő áramlás biztosításához. Ügyeljen rá, hogy ne legyen szűkület a rendszerben. Szükség esetén növelje a keverés előtti nyomást az öblítés közbeni megfelelő áramlás biztosításához. Ellenőrizze, hogy a jeladó megfelelően csatlakozik-e. Cserélje ki, ha a riasztás az újbóli csatlakoztatás után sem szűnik meg. 09B

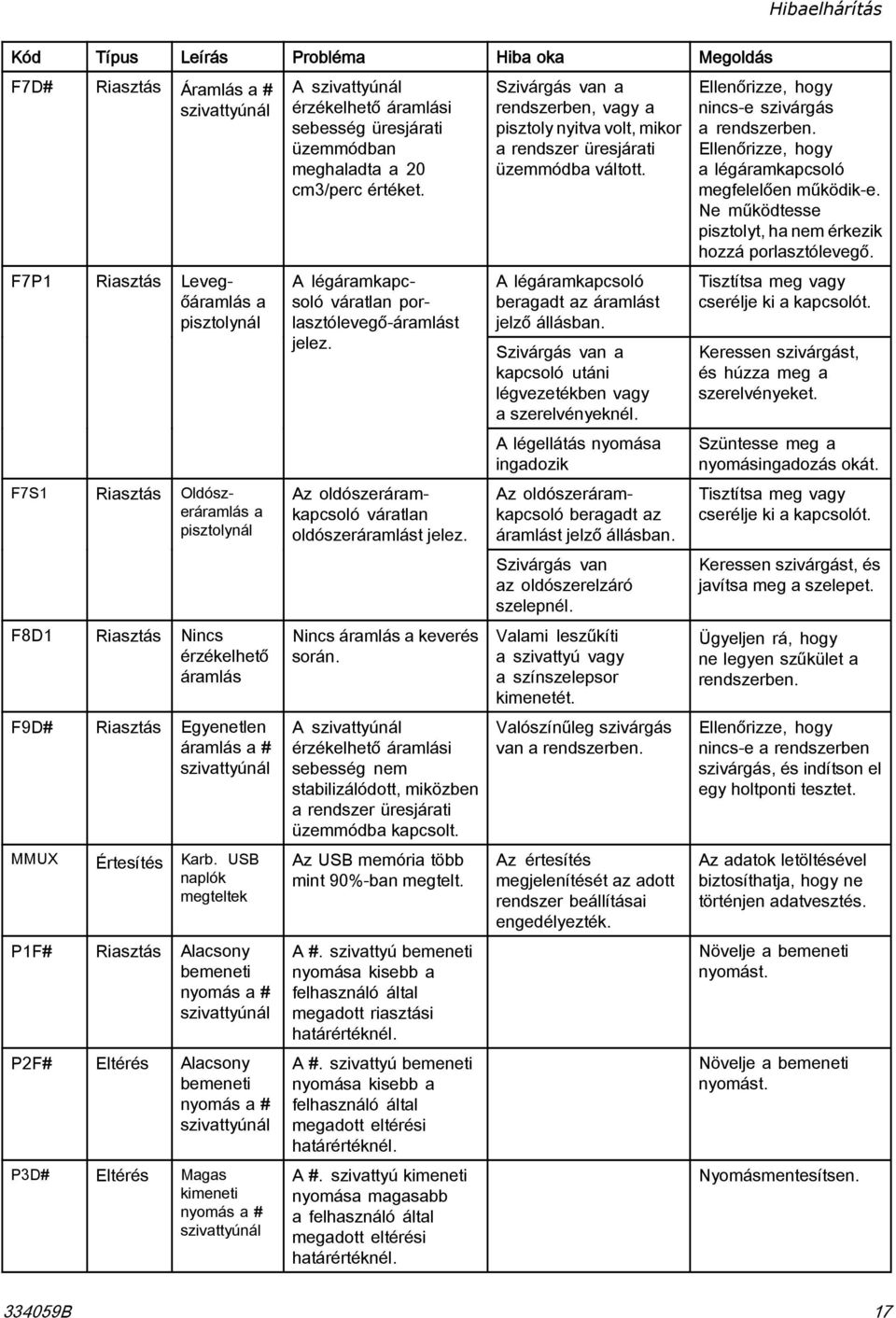

17 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás F7D# Riasztás Áramlás a # szivattyúnál F7P Riasztás Levegőáramlás a pisztolynál F7S Riasztás Oldószeráramlás a pisztolynál F8D Riasztás Nincs érzékelhető áramlás F9D# Riasztás Egyenetlen áramlás a # szivattyúnál MMUX Értesítés Karb. USB naplók megteltek PF# Riasztás Alacsony bemeneti nyomás a # szivattyúnál PF# Eltérés Alacsony bemeneti nyomás a # szivattyúnál PD# Eltérés Magas kimeneti nyomás a # szivattyúnál A szivattyúnál érzékelhető áramlási sebesség üresjárati üzemmódban meghaladta a 0 cm/perc értéket. A légáramkapcsoló váratlan porlasztólevegő-áramlást jelez. Az oldószeráramkapcsoló váratlan oldószeráramlást jelez. Nincs áramlás a keverés során. A szivattyúnál érzékelhető áramlási sebesség nem stabilizálódott, miközben a rendszer üresjárati üzemmódba kapcsolt. Az USB memória több mint 90%-ban megtelt. A #. szivattyú bemeneti nyomása kisebb a felhasználó által megadott riasztási határértéknél. A #. szivattyú bemeneti nyomása kisebb a felhasználó által megadott eltérési határértéknél. A #. szivattyú kimeneti nyomása magasabb a felhasználó által megadott eltérési határértéknél. Szivárgás van a rendszerben, vagy a pisztoly nyitva volt, mikor a rendszer üresjárati üzemmódba váltott. A légáramkapcsoló beragadt az áramlást jelző állásban. Szivárgás van a kapcsoló utáni légvezetékben vagy a szerelvényeknél. A légellátás nyomása ingadozik Az oldószeráramkapcsoló beragadt az áramlást jelző állásban. Szivárgás van az oldószerelzáró szelepnél. Valami leszűkíti a szivattyú vagy a színszelepsor kimenetét. Valószínűleg szivárgás van a rendszerben. Az értesítés megjelenítését az adott rendszer beállításai engedélyezték. Ellenőrizze, hogy nincs-e szivárgás a rendszerben. Ellenőrizze, hogy a légáramkapcsoló megfelelően működik-e. Ne működtesse pisztolyt, ha nem érkezik hozzá porlasztólevegő. Tisztítsa meg vagy cserélje ki a kapcsolót. Keressen szivárgást, és húzza meg a szerelvényeket. Szüntesse meg a nyomásingadozás okát. Tisztítsa meg vagy cserélje ki a kapcsolót. Keressen szivárgást, és javítsa meg a szelepet. Ügyeljen rá, hogy ne legyen szűkület a rendszerben. Ellenőrizze, hogy nincs-e a rendszerben szivárgás, és indítson el egy holtponti tesztet. Az adatok letöltésével biztosíthatja, hogy ne történjen adatvesztés. Növeljeabemeneti nyomást. Növeljeabemeneti nyomást. Nyomásmentesítsen. 09B 7

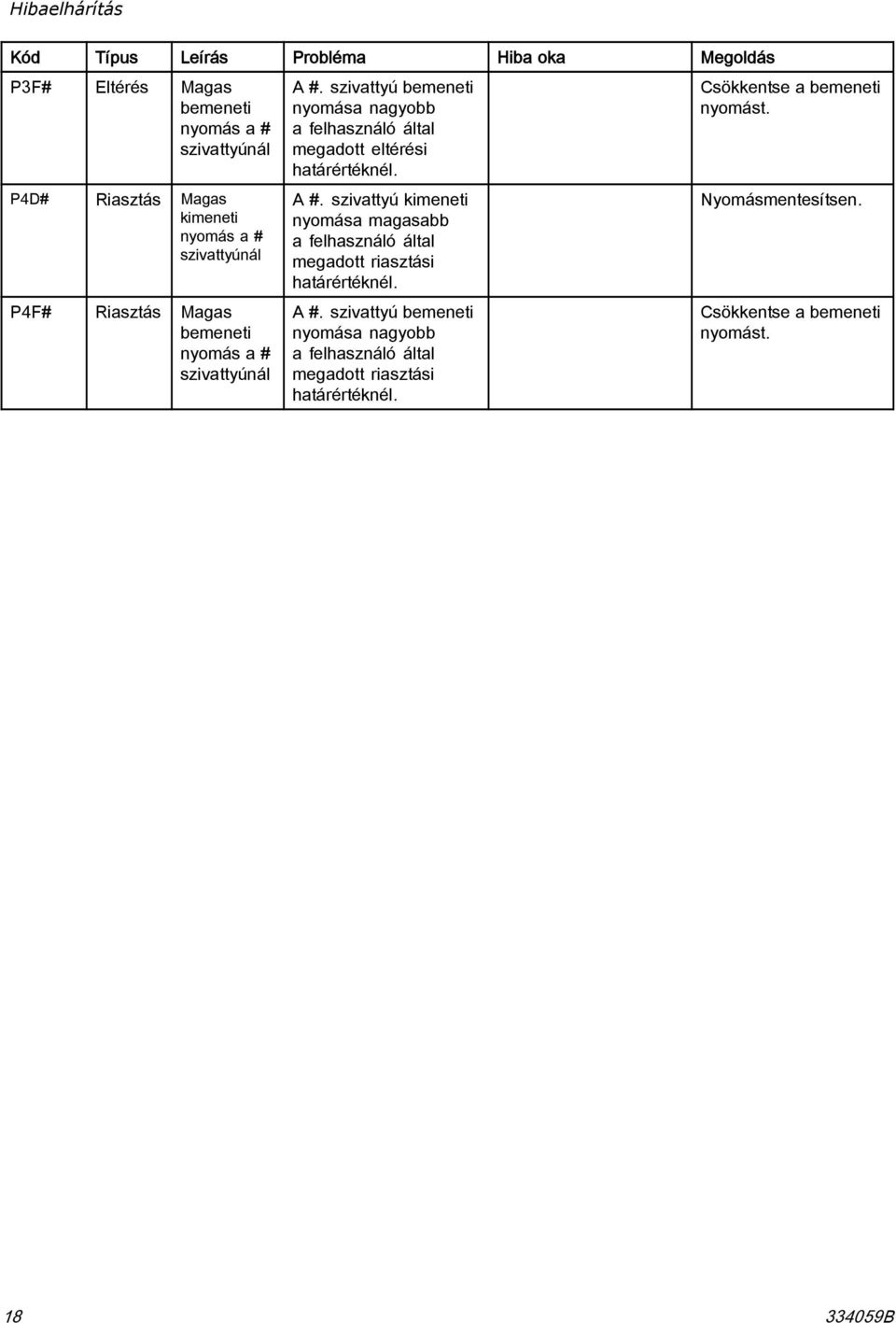

18 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás PF# Eltérés Magas bemeneti nyomás a # szivattyúnál PD# Riasztás Magas kimeneti nyomás a # szivattyúnál PF# Riasztás Magas bemeneti nyomás a # szivattyúnál A #. szivattyú bemeneti nyomása nagyobb a felhasználó által megadott eltérési határértéknél. A #. szivattyú kimeneti nyomása magasabb a felhasználó által megadott riasztási határértéknél. A #. szivattyú bemeneti nyomása nagyobb a felhasználó által megadott riasztási határértéknél. Csökkentse a bemeneti nyomást. Nyomásmentesítsen. Csökkentse a bemeneti nyomást. 8 09B

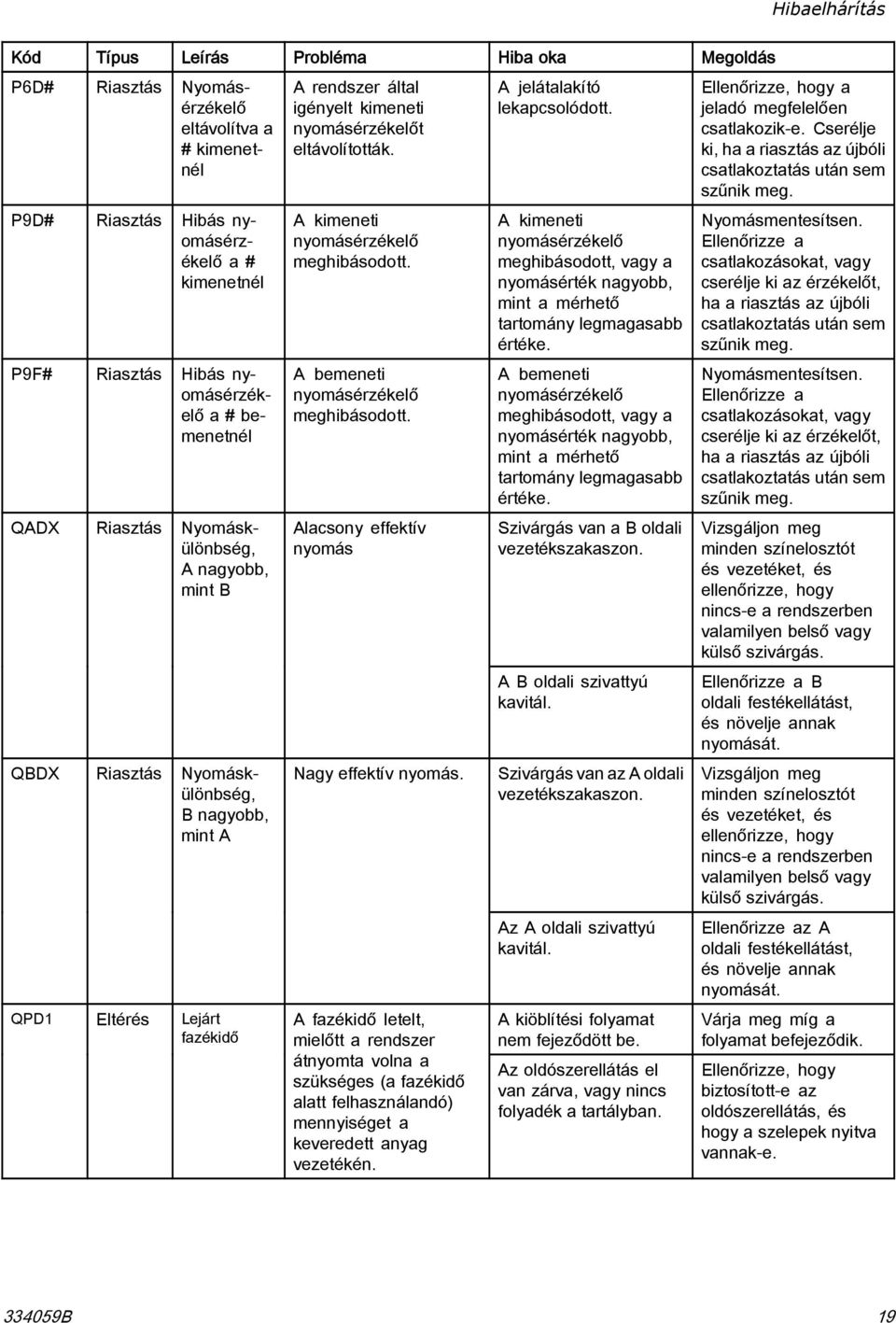

19 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás PD# Riasztás Nyomásérzékelő eltávolítva a # kimenetnél P9D# Riasztás Hibás nyomásérzékelő a # kimenetnél P9F# Riasztás Hibás nyomásérzékelőa#bemenetnél QADX Riasztás Nyomáskülönbség, A nagyobb, mint B QBDX Riasztás Nyomáskülönbség, B nagyobb, mint A QPD Eltérés Lejárt fazékidő A rendszer által igényelt kimeneti nyomásérzékelőt eltávolították. A kimeneti nyomásérzékelő meghibásodott. A bemeneti nyomásérzékelő meghibásodott. Alacsony effektív nyomás Nagy effektív nyomás. A fazékidő letelt, mielőtt a rendszer átnyomta volna a szükséges (a fazékidő alatt felhasználandó) mennyiséget a keveredett anyag vezetékén. A jelátalakító lekapcsolódott. A kimeneti nyomásérzékelő meghibásodott, vagy a nyomásérték nagyobb, mint a mérhető tartomány legmagasabb értéke. A bemeneti nyomásérzékelő meghibásodott, vagy a nyomásérték nagyobb, mint a mérhető tartomány legmagasabb értéke. Szivárgás van a B oldali vezetékszakaszon. A B oldali szivattyú kavitál. Szivárgás van az A oldali vezetékszakaszon. Az A oldali szivattyú kavitál. A kiöblítési folyamat nem fejeződött be. Az oldószerellátás el van zárva, vagy nincs folyadék a tartályban. Ellenőrizze, hogy a jeladó megfelelően csatlakozik-e. Cserélje ki, ha a riasztás az újbóli csatlakoztatás után sem szűnik meg. Nyomásmentesítsen. Ellenőrizze a csatlakozásokat, vagy cserélje ki az érzékelőt, haariasztásazújbóli csatlakoztatás után sem szűnik meg. Nyomásmentesítsen. Ellenőrizze a csatlakozásokat, vagy cserélje ki az érzékelőt, haariasztásazújbóli csatlakoztatás után sem szűnik meg. Vizsgáljon meg minden színelosztót és vezetéket, és ellenőrizze, hogy nincs-e a rendszerben valamilyen belső vagy külső szivárgás. Ellenőrizze a B oldali festékellátást, és növelje annak nyomását. Vizsgáljon meg minden színelosztót és vezetéket, és ellenőrizze, hogy nincs-e a rendszerben valamilyen belső vagy külső szivárgás. Ellenőrizze az A oldali festékellátást, és növelje annak nyomását. Várjamegmíga folyamat befejeződik. Ellenőrizze, hogy biztosított-e az oldószerellátás, és hogy a szelepek nyitva vannak-e. 09B 9

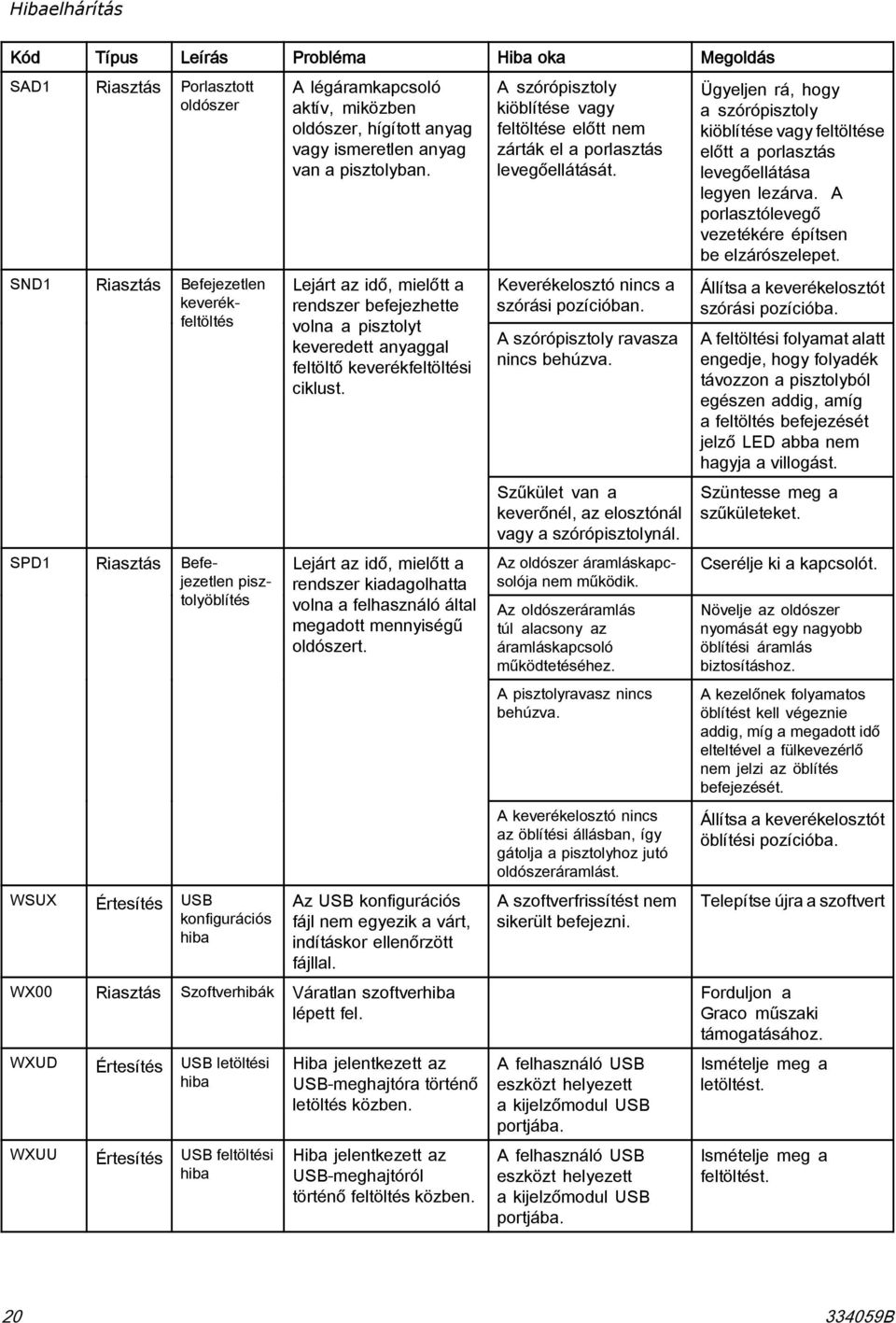

20 Hibaelhárítás Kód Típus Leírás Probléma Hiba oka Megoldás SAD Riasztás Porlasztott oldószer SND Riasztás Befejezetlen keverékfeltöltés SPD Riasztás Befejezetlen pisztolyöblítés WSUX Értesítés USB konfigurációs hiba A légáramkapcsoló aktív, miközben oldószer, hígított anyag vagy ismeretlen anyag van a pisztolyban. Lejárt az idő, mielőtt a rendszer befejezhette volna a pisztolyt keveredett anyaggal feltöltő keverékfeltöltési ciklust. Lejárt az idő, mielőtt a rendszer kiadagolhatta volna a felhasználó által megadott mennyiségű oldószert. Az USB konfigurációs fájl nem egyezik a várt, indításkor ellenőrzött fájllal. WX00 Riasztás Szoftverhibák Váratlan szoftverhiba lépett fel. WXUD Értesítés USB letöltési hiba WXUU Értesítés USB feltöltési hiba Hiba jelentkezett az USB-meghajtóra történő letöltés közben. Hiba jelentkezett az USB-meghajtóról történő feltöltés közben. A szórópisztoly kiöblítése vagy feltöltése előtt nem zárták el a porlasztás levegőellátását. Keverékelosztó nincs a szórási pozícióban. A szórópisztoly ravasza nincs behúzva. Szűkület van a keverőnél, az elosztónál vagy a szórópisztolynál. Az oldószer áramláskapcsolója nem működik. Az oldószeráramlás túl alacsony az áramláskapcsoló működtetéséhez. A pisztolyravasz nincs behúzva. A keverékelosztó nincs az öblítési állásban, így gátolja a pisztolyhoz jutó oldószeráramlást. A szoftverfrissítést nem sikerült befejezni. A felhasználó USB eszközt helyezett a kijelzőmodul USB portjába. A felhasználó USB eszközt helyezett a kijelzőmodul USB portjába. Ügyeljen rá, hogy a szórópisztoly kiöblítése vagy feltöltése előtt a porlasztás levegőellátása legyen lezárva. A porlasztólevegő vezetékére építsen be elzárószelepet. Állítsa a keverékelosztót szórási pozícióba. A feltöltési folyamat alatt engedje, hogy folyadék távozzon a pisztolyból egészen addig, amíg a feltöltés befejezését jelző LED abba nem hagyja a villogást. Szüntesse meg a szűkületeket. Cserélje ki a kapcsolót. Növelje az oldószer nyomását egy nagyobb öblítési áramlás biztosításhoz. A kezelőnek folyamatos öblítést kell végeznie addig, míg a megadott idő elteltével a fülkevezérlő nem jelzi az öblítés befejezését. Állítsa a keverékelosztót öblítési pozícióba. Telepítse újra a szoftvert Forduljon a Graco műszaki támogatásához. Ismételje meg a letöltést. Ismételje meg a feltöltést. 0 09B

21 Hibaelhárítás Karbantartási hibakódok A következő kódok megjelenésekor végezze el a szükséges karbantartási feladatokat. Kód Típus Név Leírás END# Bejegyzés # szivattyú kalibrálása A szivattyún kalibrációs tesztet futtattak. ENS0 Bejegyzés Oldószermérő kalibrálása ENT# Bejegyzés Kalibráló holtponti teszt a #. szivattyún MAD# Értesítés Karb. a # szivattyúkimeneten MAT# Értesítés Karb. holtponti teszt a #. szivattyún MEB# Értesítés Karb. a # katalizátorszelepen (B) Az oldószermérőn kalibrációs tesztet futtattak. A #. szivattyún végzett holtponti teszt sikeresen befejeződött. A szivattyú karbantartása esedékes. Karbantartó holtponti teszt elvégzése esedékes a szivattyún. A katalizátorszelep karbantartása esedékes. MED# Értesítés Karb. a # nyomószelepen A nyomószelep karbantartása esedékes. MEF# Értesítés Karb. a # szívószelepen A szívószelep karbantartása esedékes. MEG# Értesítés Karb. a # pisztolyszelepen MES# Értesítés Karb. a # oldószerszelepen A pisztolyszelep karbantartása esedékes. Az oldószerszelep karbantartása esedékes. MFF# Értesítés Karb. a # áramlásmérőn Az áramlásmérő karbantartása esedékes. MFS0 Értesítés Karb. az oldószermérőn Karbantartó holtponti teszt elvégzése esedékes az oldószermérőn. MGH0 Értesítés Karb. a folyadékszűrőn A folyadékszűrő karbantartása esedékes. MGP0 Értesítés Karb. a légszűrőn A levegőszűrő karbantartása esedékes. 09B

22 Hibaelhárítás Fülkevezérlő hibaelhárítása Figure 9 A fülkevezérlő alulnézete Figure 8 Fülkevezérlő Table. Fülkevezérlő diagnosztikája Kijelzés Leírás Diagnózis Keverés üzemmód (zöld) A LED a Keverés üzemmódban világít. Kiöblítés üzemmód (zöld) Nyomásváltó üzemmód (zöld) A LED a Keverékfeltöltés üzemmódban villog. Keverési üresjárat üzemmódban szintén villog (a készenléti állapot LED-jével együtt). A LED a Kiöblítés üzemmódban világít. A LED villog, ha öblítésre van szükség. A LED a Nyomásváltó üzemmódban villog. Riasztás (piros) A LED átvált folyamatos világításra, ha a jelzett eseményt nyugtázták. A LED villog, amíg az adott esemény nyugtázása nem történt meg. Készenléti üzemmód (zöld) Az esemény törlése után a LED elalszik. A LED a Készenléti üzemmódban folyamatosan világít. A LED led a színváltás, indítás, leállítás, szivattyúfeltöltés, vezetékfeltöltés, kalibrálás, karbantartás és a szivattyú nyomás-ellenőrzése közben is villog. Keverési üresjárat üzemmódban szintén villog (a keverés üzemmód LED-jével együtt). D8 Normál üzem (zöld) A normál üzem alatt a LED villog. D9 Kommunikáció (sárga) A LED kigyullad, ha a panel az elektronikus vezérlő leválasztópanelével kommunikál. D0 Táp (zöld) A LED kigyullad, ha a panel megkapja az áramellátást (J-es csatlakozó). J Csatlakozó Betáp/CAN-csatlakozó. 09B

23 Hibaelhárítás Az elektromos védőgát hibaelhárítása Figure 0 Elektromos védőgát Table. Az elektromos védőgát diagnosztikája Komponens vagy jelzőfény Leírás Diagnózis D LED (zöld) Gyújtószikramentes betáp D LED (zöld) Táp F F J J Biztosíték, 00 ma, 0 V Biztosíték, 00 ma, 0 V Csatlakozó, Vdc betáplálás Csatlakozó, + Vdc gyújtószikramentes kimenő teljesítmény Ha az F vagy az F jelű biztosíték kiég, megszűnik a gyújtószikramentes terület áramellátása. D kialszik. 09B

24 Hibaelhárítás Leválasztópanel hibaelhárítása Figure Leválasztópanel Table. Leválasztópanel diagnosztika Komponens vagy jelzőfény Leírás Diagnózis D LED (sárga) Gyújtószikramentes kommunikáció D7 LED (zöld) Gyújtószikramentes betáp D8 LED (zöld) Nem gyújtószikramentes betáp D LED (sárga) Nem gyújtószikramentes kommunikáció J Csatlakozó Nem gyújtószikramentes J Csatlakozó Nem gyújtószikramentes J Csatlakozó Gyújtószikramentes J Csatlakozó Gyújtószikramentes S Nyomógombos kapcsoló Nem gyújtószikramentes csatlakozókhoz Ha az S kapcsoló ki van kapcsolva, a sárga LED (D) folyamatosan világít. Nyomja meg a kapcsolót a bekapcsoláshoz. S Nyomógombos kapcsoló Gyújtószikramentes csatlakozókhoz. Ha az S kapcsoló ki van kapcsolva, a sárga LED (D) folyamatosan világít. Nyomja meg a kapcsolót a bekapcsoláshoz. 09B

25 Hibaelhárítás Speciális folyadékvezérlő modul hibaelhárítása Figure Speciális folyadékvezérlő modul Table. Speciális folyadékvezérlő modul diagnosztikája Csatlakozó vagy jelzőfény Leírás Diagnózis tűs csatlakozó. szivattyúmodul tűs csatlakozó. szivattyúmodul tűs csatlakozó. szivattyúmodul (kiegészítő tartozék) tűs csatlakozó. szivattyúmodul (kiegészítő tartozék) tűs csatlakozó Többcélú I/O tűs csatlakozó Többcélú I/O 7 tűs csatlakozó Többcélú I/O 8 tűs csatlakozó Vdc táp/can (kommunikációs védőgát) 9 tűscsatlakozó Kijelzőmodul 0 tűs csatlakozó Vdc bemenet CPLD (D7) LED (narancs) Normál üzem POW (D9) LED (zöld) Táp CAN (D9) LED (sárga) Kommunikáció ERR (D8) LED (vörös) A villogása hibakódot jelez. Ha a LED folyamatosan világít, a rendszer nem működik. Kapcsolja ki és be a rendszert. 09B

26 Hibaelhárítás Szivattyúmodul hibaelhárítása Figure Szivattyúmodul Table. Szivattyúmodul diagnosztikája Komponens vagy jelzőfény Leírás Diagnózis tűs csatlakozó Bemenet a speciális folyadékvezérlő modulról tűs csatlakozó Szivattyúcsatlakozó tűs csatlakozó Kódoló csatlakozója tűs csatlakozó Szivattyúbemeneti jelátalakító tűs csatlakozó Szivattyúkimeneti jelátalakító tűs csatlakozó Nincs használatban 7 8 tűs csatlakozó Adagolószelep szolenoid 8 tűs csatlakozó 8 Vdc tápellátás és ventilátorcsatlakozás 9 LED (vörös) Felfelé lökethez tartozó nyomószelep 0 LED (vörös) Lefelé lökethez tartozó nyomószelep LED (vörös) Nincs használatban V LED (zöld) Vdc tápellátás 8V LED (zöld) 8 Vdc tápellátás 09B

27 Hibaelhárítás Kijelzőmodul hibaelhárítása Figure Kijelzőmodul Table. Kijelzőmodul diagnosztikája Csatlakozó vagy jelzőfény Leírás Diagnózis D LED (sárga/zöld) Zöld: Behelyezett USB eszköz D LED (piros/sárga/zöld) Zöld: Táp Sárga: USB kommunikáció Sárga: Kommunikáció Piros: Hiba J 8 tűs csatlakozó Token nyílás J 8 tűs csatlakozó USB csatlakozó J tűs csatlakozó Jelzőtorony (kiegészítő tartozék) J7 tűs csatlakozó CAN betáp/kommunikációs port 09B 7

28 Feljegyzések Feljegyzések 8 09B

29 Elektromos kapcsolási rajz Elektromos kapcsolási rajz MEGJEGYZÉS: Az elektromos kapcsolási rajz a ProMix PDK rendszer összes lehetséges vezetékleágazását ábrázolja. Egyes itt bemutatott alkatrészek nem tartozékai az összes rendszernek. MEGJEGYZÉS: A különböző kábelek listáját itt találja: Opcionális kábelek és modulok, page. MAC SERIES SOLENOID (P8) MAC SERIES SOLENOID (P8) FAN (P8) ENCODER AND MOTOR (P0, P07) WIRE HARNESS (P8, P8) POWER IN PUMP INLET TRANSDUCER (P89, P90) PUMP OUTLET TRANSDUCER (P89, P90) PUMP V/P FOR FLUID REG. UP DOWN FLOW SENSOR (078) OR G000 METER (97, 878 M0, M9) FAN (P8) ENCODER AND MOTOR (P0, P07) WIRE HARNESS (P8, P8) PUMP INLET TRANSDUCER (P89, P90) PUMP OUTLET TRANSDUCER (P89, P90) PUMP V/P FOR FLUID REG. UP DOWN FLOW SENSOR (078) OR G000 METER (97, 878 M0, M9) POSITION SWITCH (U7) CABLE T8 LINE FILTER (V) CABLE H078 TERMINAL BLOCK (09) BREAKOUT MODULE PUMP (N7) BREAKOUT MODULE PUMP (N7) V POWER SUPPLY (T0) MAC SERIES SOLENOID (P8) W9 FAN (P8) ENCODER AND MOTOR (P0, P07) WIRE HARNESS (P8, P8) PUMP INLET TRANSDUCER (P89, P90) PUMP OUTLET TRANSDUCER (P89, P90) PUMP V/P FOR FLUID REG. UP DOWN FLOW SENSOR (078) OR G000 METER (97, 878 M0, M9) MAC SERIES SOLENOID (P8) FAN (P8) ENCODER AND MOTOR (P0, P07) WIRE HARNESS (P8, P8) PUMP INLET TRANSDUCER (P89, P90) PUMP OUTLET TRANSDUCER (P89, P90) PUMP V/P FOR FLUID REG. UP DOWN FLOW SENSOR (078) OR G000 METER (97, 878 M0, M9) RELAY 8V-0A POWER SUPPLY (U80) TERMINAL BLOCKS WITH FUSES W9 BREAKOUT MODULE PUMP (N7) BREAKOUT MODULE PUMP (N7) POWER MODULE (R7) Figure Elektromos kapcsolási rajz,. lap W9 W9 SPLITTER (P) CABLE (V0) CAN IS BOARD (M8) CABLE (T80) CABLE BARRIER BOARD (89) CABLE (T9) CABLE (T9) CABLE (T9) CABLE (T9) MUNICATION MODULE (R90) (7) CABLE (7) MUNICATION MODULE (R90) T07 0, 09 CABLE (7) COLOR CHANGE MODULE (N9) GCA MODULE EFCM (N9) COLOR CHANGE MODULE (N9) FLOW RATE ANALOG IN FLOW RATE ANALOG IN FLOW RATE ANALOG IN FLOW RATE ANALOG IN CABLE CABLE (V0) (V0) CABLE (V9) COLOR CHANGE MODULE (N9) COLOR CHANGE MODULE (N9) CABLE CABLE (V0) (V0) CATALYST CHANGE MODULE (N9) GUN TRIGGER INPUTS SOLENOID () PRESSURE SWITCH () SOLVENT FLOW SWITCH (078) SOLVENT METER (878) CABLE ADVANCED DISPLAY MODULE (00) (E) CABLE (V) CABLE (V0) CATALYST CHANGE MODULE (N9) GFB INTERFACES LIGHT TOWER (X7) COLOR CHANGE MODULE 7 (R9) 7 COLOR CHANGE MODULE 8 (R9) 7 BOOTH CONTROL (M7) HAZARDOUS LOCATION NON-HAZARDOUS LOCATION CABLE (V) 09B 9

30 Elektromos kapcsolási rajz CONTINUED ON PAGE CONTINUED ON PAGE SPLITTER (P) CABLE (V9) CAN IS BOARD (NON IS) (IS) (M8) CABLE (V0) CABLE (T80) BARRIER BOARD (89) CABLE (7) T07 M MODULE (R90) SOLVENT METER (878) CABLE (7) GFB INTERFACE SOLVENT CUTOFF PWR (RED) SIG (WHITE) (BLACK) SHIELD/GRN M MODULE (R90) CABLE (7) GCA MODULE EFCM (N9) V POWER SUPPLY (T0) RED WIRE (0) BLACK WIRE (09) GROUND BAR PIN D-SUB CABLE (T9) PIN D-SUB CABLE (T9) GRND (GRN/YEL) BREAKOUT MODULE PUMP (N7) BREAKOUT MODULE PUMP (N7) A(+) A(-) L (BROWN) N0 POSITION SWITCH (U7) N0 N0 L N0 CABLE (T8) N N (BLUE) LINE FILTER (V) N L RELAY 8V-0A POWER SUPPLY (U80) F F GRND F F POWER MODULE (R7) ENCODER/MOTOR AND WIRE HARNESS PUMP SEE DETAIL A OR B INLET TRANSDUCER PUMP (P89 OR P90) OUTLET TRANSDUCER PUMP (P89 OR P90) V/P FOR FLUID REG. PUMP TWISTED PAIR CABLE (W9) +VDC +VDC PUMP UP PUMP DOWN MANIFOLD MAC SERIES (P8 QTY ) PWR (RED) SIG (WHITE) (BLACK) SHIELD/GRN G000 METER PUMP (EITHER, 97, 878,M0, OR M9) GRND SCREW +8V +8V FAN PUMP (P8) ENCODER/MOTOR AND WIRE HARNESS PUMP SEE DETAIL A OR B INLET TRANSDUCER PUMP (P89 OR P90) OUTLET TRANSDUCER PUMP (P89 OR P90) TWISTED PAIR CABLE (W9) V/P FOR FLUID REG. PUMP +VDC +VDC PUMP UP PUMP DOWN MANIFOLD MAC SERIES (P8 QTY ) PWR (RED) SIG (WHITE) (BLACK) SHIELD/GRN G000 METER PUMP (EITHER, 97, 878,M0, OR M9) GRND SCREW +8V +8V FAN PUMP (P8) L GRND N CABLE (H078) L N GRND TERMINAL BLOCK (09) DETAIL A, LOW PRESSURE PUMPS (M70, M7) BREAKOUT MODULE (N7) DETAIL B, HIGH PRESSURE PUMPS (M707, M7) BREAKOUT MODULE (N7) L N GRND POWER IN WIRE HARNESS (P8) DRAIN/FOIL WIRE HARNESS (P8) DRAIN/FOIL DRAIN/FOIL DRAIN/FOIL MOTOR MOUNTING SCREW PUMP ENCODER AND MOTOR (P07) MOTOR MOUNTING SCREW PUMP ENCODER AND MOTOR (P0) Figure Elektromos kapcsolási rajz,. lap,. részlet FOLYTATÁSA A KÖVETKEZŐ OLDALON 0 09B

31 Elektromos kapcsolási rajz GCA MODULE EFCM (N9) GUN TRIGGER INPUTS SIG SIG SIG SIG SIG SIG FLOW RATE ANALOG IN FLOW RATE ANALOG MON FLOW RATE ANALOG IN FLOW RATE ANALOG MON FLOW RATE ANALOG IN FLOW RATE ANALOG MON FLOW RATE ANALOG IN FLOW RATE ANALOG MON CABLE (00) 99 GFB PRESSURE SWITCH () SOLVENT FLOW SWITCH (078) ADVANCED DISPLAY MODULE (E) LIGHT TOWER (X7) PIN D-SUB CABLE (T9) PIN D-SUB CABLE (T9) BREAKOUT MODULE PUMP (N7) BREAKOUT MODULE PUMP (N7) INLET TRANSDUCER PUMP (P89 OR P90) OUTLET TRANSDUCER PUMP (P89 OR P90) PUMP UP V/P FOR FLUID REG. PUMP PUMP DOWN PUMP UP PUMP DOWN +VDC +VDC +8V +8V INLET TRANSDUCER PUMP (P89 OR P90) +8V OUTLET TRANSDUCER PUMP (P89 OR P90) +8V +VDC +VDC ENCODER/MOTOR AND WIRE HARNESS PUMP SEE DETAIL A OR B PWR (RED) SIG (WHITE) (BLACK) SHIELD/GRN FAN PUMP (P8) ENCODER/MOTOR AND WIRE HARNESS PUMP SEE DETAIL A OR B V/P FOR FLUID REG. PUMP PWR (RED) SIG (WHITE) (BLACK) SHIELD/GRN FAN PUMP (P8) MANIFOLD MANIFOLD MAC SERIES (P8 QTY ) G000 METER PUMP (EITHER, 97, 878,M0, OR M9) MAC SERIES (P8 QTY ) G000 METER PUMP (EITHER, 97, 878,M0, OR M9) GRND SCREW GRND SCREW TWISTED PAIR CABLE (W9) TWISTED PAIR CABLE (W9) Figure 7 Elektromos kapcsolási rajz,. lap,. részlet FOLYTATÁSA A KÖVETKEZŐ OLDALON 09B

32 Elektromos kapcsolási rajz FROM CAN IS BOARD (M8) ON PAGE FROM CAN IS BOARD (M8) ON PAGE CABLE (V0) FLUSH COLOR COLOR COLOR COLOR COLOR MANIFOLD COLOR CHANGE MODULE (COLORS THRU 8) J8 J J9 J MANIFOLD DUMP COLOR COLOR COLOR COLOR COLOR COLOR COLOR 7 COLOR 8 J J0 COLOR COLOR 7 COLOR 8 COLOR CHANGE MODULE (COLORS 9 THRU ) J8 J J9 J J J0 CABLE (V0) CABLE (V0) *FLUSH COLOR 9 COLOR 0 COLOR COLOR COLOR MANIFOLD MANIFOLD DUMP* COLOR 9 COLOR 0 COLOR COLOR COLOR MANIFOLD FLUSH CATALYST CATALYST CATALYST CATALYST CATALYST CHANGE MODULE (CATALYST THRU ) J8 J J9 J COLOR COLOR COLOR COLOR COLOR COLOR J J0 CABLE (V0) MANIFOLD DUMP CATALYST CATALYST CATALYST CATALYST *FLUSH COLOR 7 COLOR 8 COLOR 9 COLOR 0 COLOR MANIFOLD COLOR CHANGE MODULE (COLORS 7 THRU ) J8 J J9 J MANIFOLD DUMP* COLOR 7 COLOR 8 COLOR 9 COLOR 0 COLOR *FLUSH COLOR COLOR COLOR 7 COLOR 8 COLOR 9 MANIFOLD COLOR CHANGE MODULE (COLORS THRU ) J8 J J9 J MANIFOLD DUMP* COLOR COLOR COLOR 7 COLOR 8 COLOR 9 COLOR COLOR COLOR J J0 COLOR COLOR COLOR COLOR 0 J J0 COLOR 0 Figure 8 Elektromos kapcsolási rajz,. lap * Bizonyos konfigurációk esetén előfordulhat, hogy a rendszer nem használja. CABLE (V0) FOLYTATÁSA A KÖVETKEZŐ OLDALON 09B
