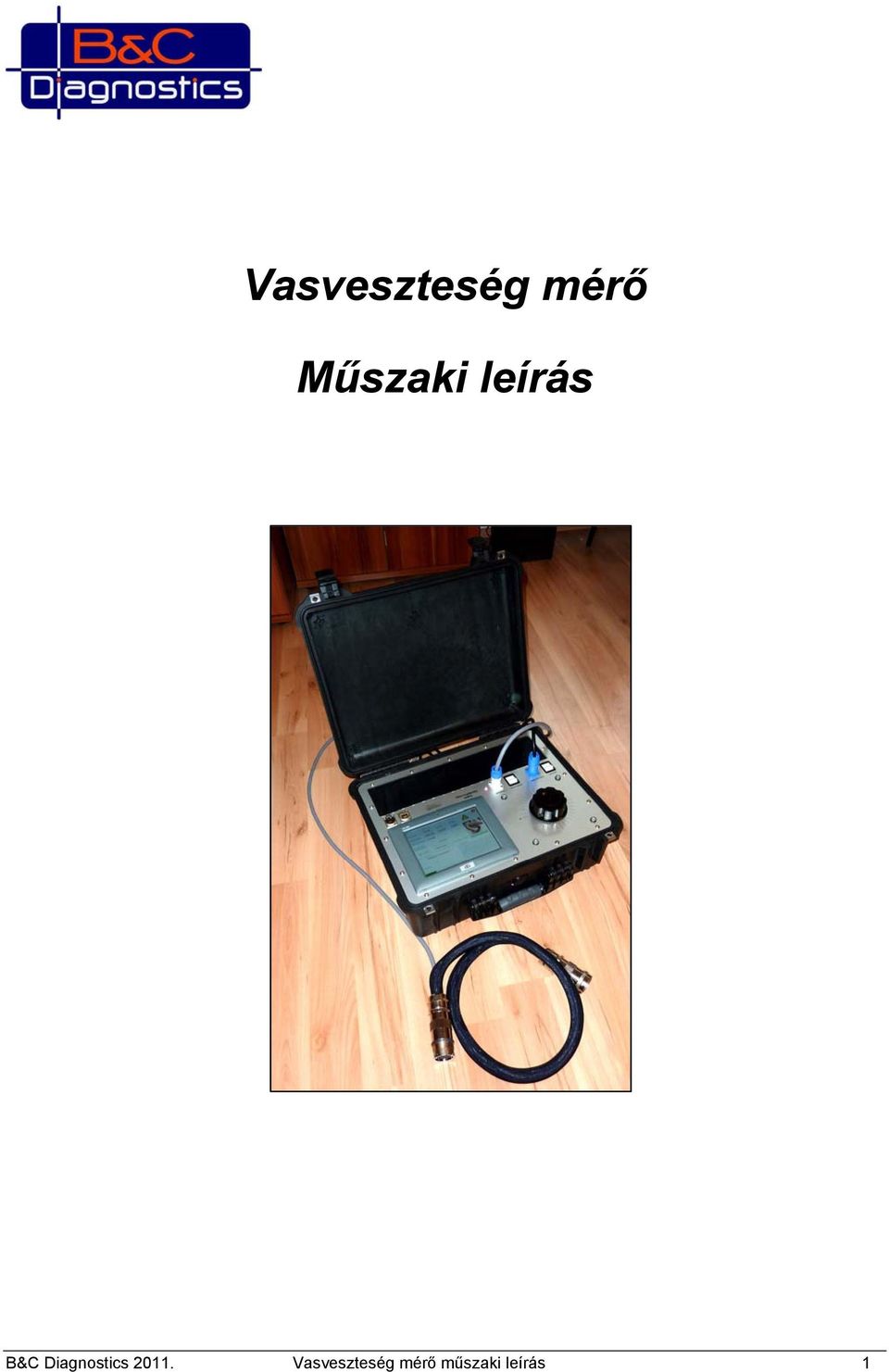

1 Vasveszteség mérő Műszaki leírás B&C Diagnostics Vasveszteség mérő műszaki leírás 1

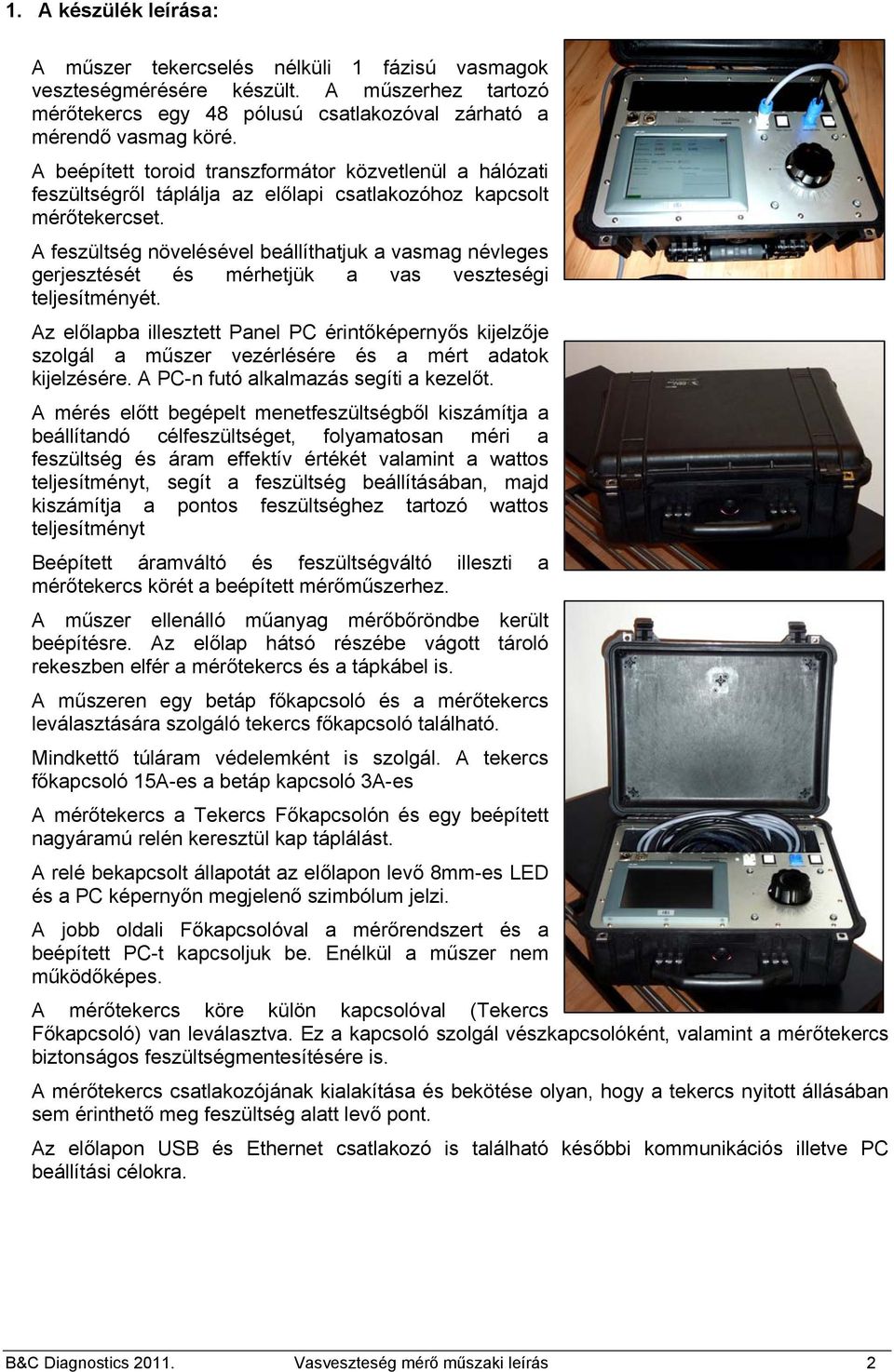

2 1. A készülék leírása: A műszer tekercselés nélküli 1 fázisú vasmagok veszteségmérésére készült. A műszerhez tartozó mérőtekercs egy 48 pólusú csatlakozóval zárható a mérendő vasmag köré. A beépített toroid transzformátor közvetlenül a hálózati feszültségről táplálja az előlapi csatlakozóhoz kapcsolt mérőtekercset. A feszültség növelésével beállíthatjuk a vasmag névleges gerjesztését és mérhetjük a vas veszteségi teljesítményét. Az előlapba illesztett Panel PC érintőképernyős kijelzője szolgál a műszer vezérlésére és a mért adatok kijelzésére. A PC-n futó alkalmazás segíti a kezelőt. A mérés előtt begépelt menetfeszültségből kiszámítja a beállítandó célfeszültséget, folyamatosan méri a feszültség és áram effektív értékét valamint a wattos teljesítményt, segít a feszültség beállításában, majd kiszámítja a pontos feszültséghez tartozó wattos teljesítményt Beépített áramváltó és feszültségváltó illeszti a mérőtekercs körét a beépített mérőműszerhez. A műszer ellenálló műanyag mérőbőröndbe került beépítésre. Az előlap hátsó részébe vágott tároló rekeszben elfér a mérőtekercs és a tápkábel is. A műszeren egy betáp főkapcsoló és a mérőtekercs leválasztására szolgáló tekercs főkapcsoló található. Mindkettő túláram védelemként is szolgál. A tekercs főkapcsoló 15A-es a betáp kapcsoló 3A-es A mérőtekercs a Tekercs Főkapcsolón és egy beépített nagyáramú relén keresztül kap táplálást. A relé bekapcsolt állapotát az előlapon levő 8mm-es LED és a PC képernyőn megjelenő szimbólum jelzi. A jobb oldali Főkapcsolóval a mérőrendszert és a beépített PC-t kapcsoljuk be. Enélkül a műszer nem működőképes. A mérőtekercs köre külön kapcsolóval (Tekercs Főkapcsoló) van leválasztva. Ez a kapcsoló szolgál vészkapcsolóként, valamint a mérőtekercs biztonságos feszültségmentesítésére is. A mérőtekercs csatlakozójának kialakítása és bekötése olyan, hogy a tekercs nyitott állásában sem érinthető meg feszültség alatt levő pont. Az előlapon USB és Ethernet csatlakozó is található későbbi kommunikációs illetve PC beállítási célokra. B&C Diagnostics Vasveszteség mérő műszaki leírás 2

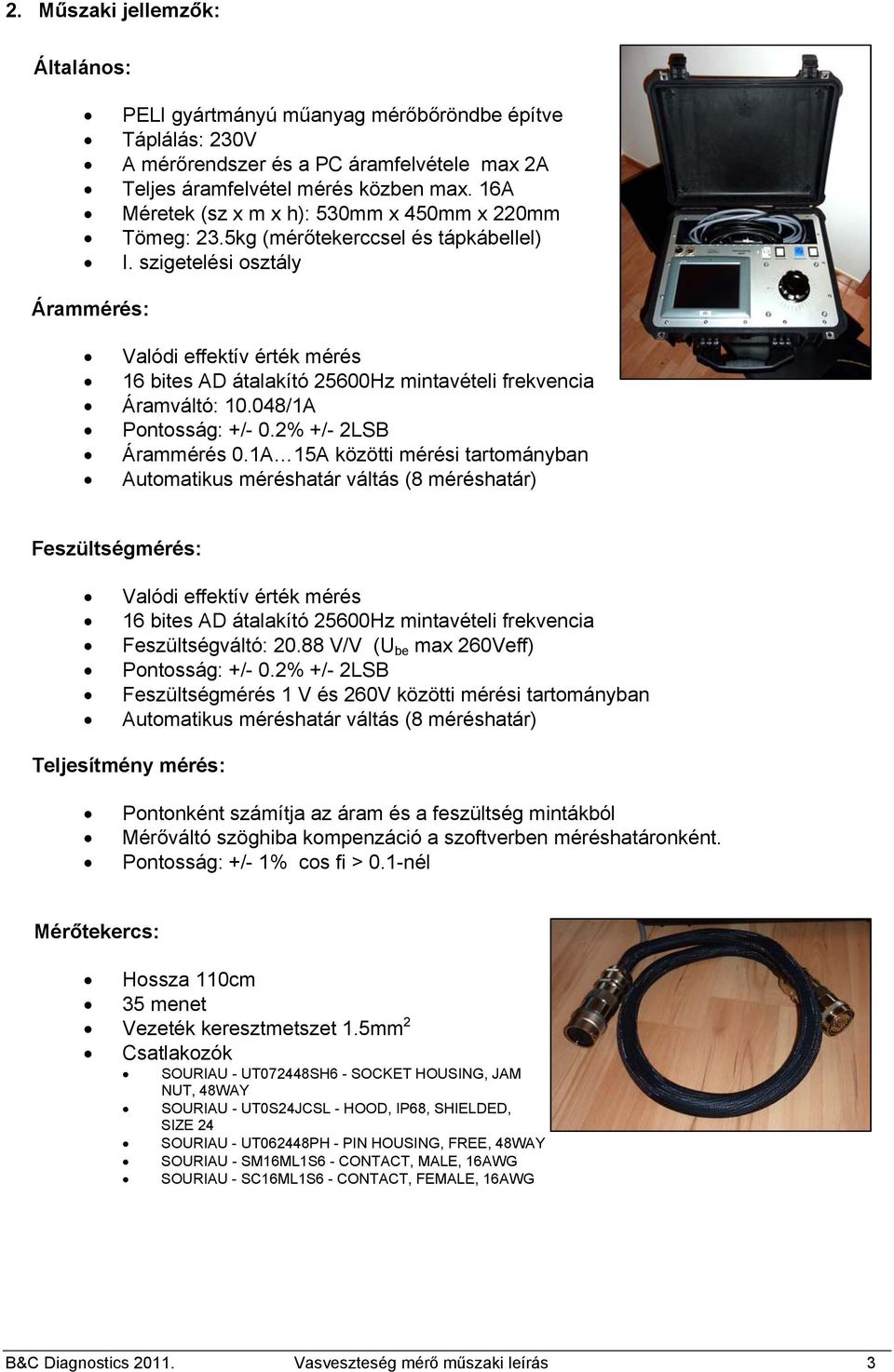

3 2. Műszaki jellemzők: Általános: PELI gyártmányú műanyag mérőbőröndbe építve Táplálás: 230V A mérőrendszer és a PC áramfelvétele max 2A Teljes áramfelvétel mérés közben max. 16A Méretek (sz x m x h): 530mm x 450mm x 220mm Tömeg: 23.5kg (mérőtekerccsel és tápkábellel) I. szigetelési osztály Árammérés: Valódi effektív érték mérés 16 bites AD átalakító 25600Hz mintavételi frekvencia Áramváltó: /1A Pontosság: +/- 0.2% +/- 2LSB Árammérés 0.1A 15A közötti mérési tartományban Automatikus méréshatár váltás (8 méréshatár) Feszültségmérés: Valódi effektív érték mérés 16 bites AD átalakító 25600Hz mintavételi frekvencia Feszültségváltó: V/V (U be max 260Veff) Pontosság: +/- 0.2% +/- 2LSB Feszültségmérés 1 V és 260V közötti mérési tartományban Automatikus méréshatár váltás (8 méréshatár) Teljesítmény mérés: Pontonként számítja az áram és a feszültség mintákból Mérőváltó szöghiba kompenzáció a szoftverben méréshatáronként. Pontosság: +/- 1% cos fi > 0.1-nél Mérőtekercs: Hossza 110cm 35 menet Vezeték keresztmetszet 1.5mm 2 Csatlakozók SOURIAU - UT072448SH6 - SOCKET HOUSING, JAM NUT, 48WAY SOURIAU - UT0S24JCSL - HOOD, IP68, SHIELDED, SIZE 24 SOURIAU - UT062448PH - PIN HOUSING, FREE, 48WAY SOURIAU - SM16ML1S6 - CONTACT, MALE, 16AWG SOURIAU - SC16ML1S6 - CONTACT, FEMALE, 16AWG B&C Diagnostics Vasveszteség mérő műszaki leírás 3

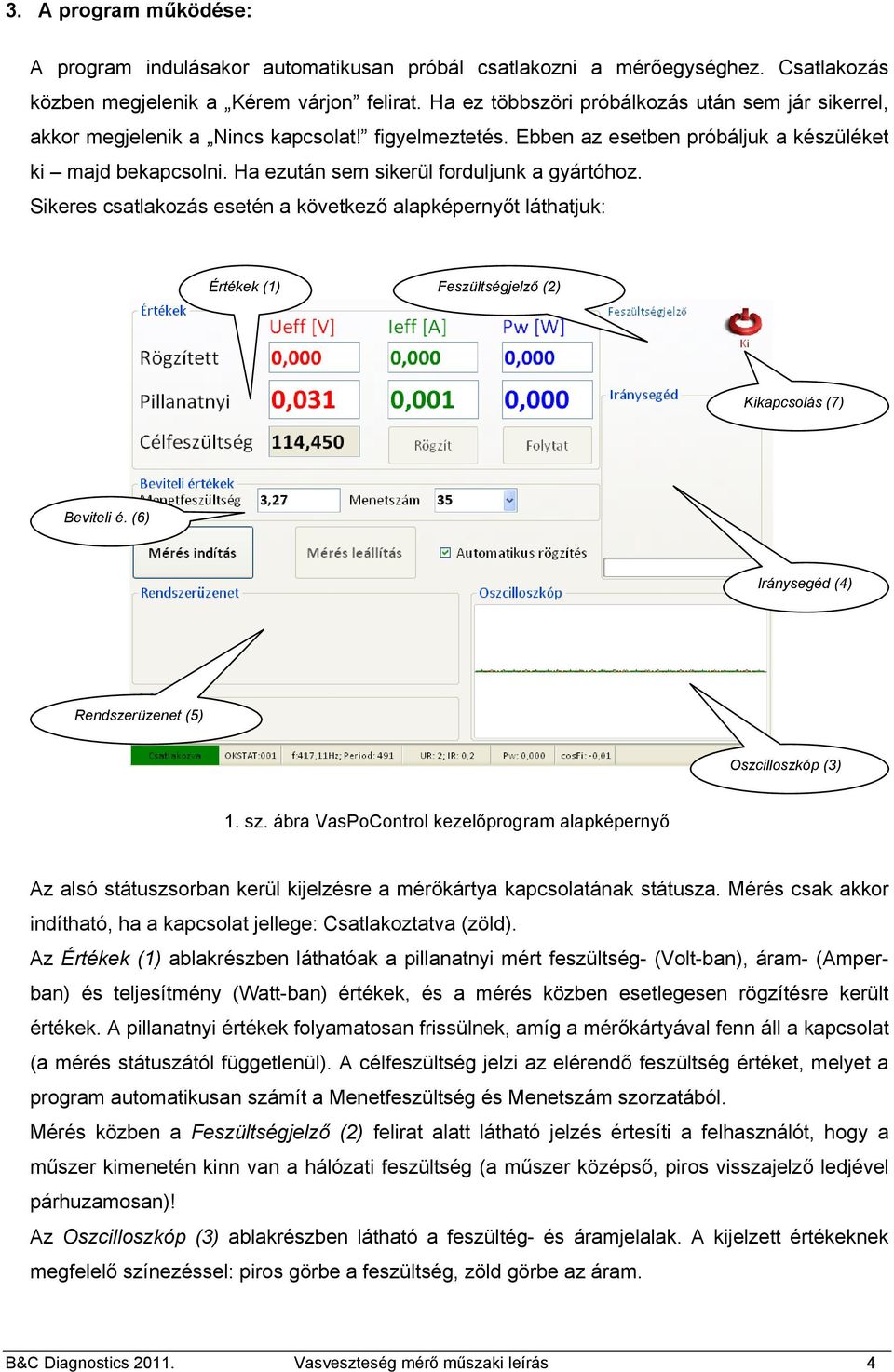

4 3. A program működése: A program indulásakor automatikusan próbál csatlakozni a mérőegységhez. Csatlakozás közben megjelenik a Kérem várjon felirat. Ha ez többszöri próbálkozás után sem jár sikerrel, akkor megjelenik a Nincs kapcsolat! figyelmeztetés. Ebben az esetben próbáljuk a készüléket ki majd bekapcsolni. Ha ezután sem sikerül forduljunk a gyártóhoz. Sikeres csatlakozás esetén a következő alapképernyőt láthatjuk: Értékek (1) Feszültségjelző (2) Kikapcsolás (7) Beviteli é. (6) Iránysegéd (4) Rendszerüzenet (5) Oszcilloszkóp (3) 1. sz. ábra VasPoControl kezelőprogram alapképernyő Az alsó státuszsorban kerül kijelzésre a mérőkártya kapcsolatának státusza. Mérés csak akkor indítható, ha a kapcsolat jellege: Csatlakoztatva (zöld). Az Értékek (1) ablakrészben láthatóak a pillanatnyi mért feszültség- (Volt-ban), áram- (Amperban) és teljesítmény (Watt-ban) értékek, és a mérés közben esetlegesen rögzítésre került értékek. A pillanatnyi értékek folyamatosan frissülnek, amíg a mérőkártyával fenn áll a kapcsolat (a mérés státuszától függetlenül). A célfeszültség jelzi az elérendő feszültség értéket, melyet a program automatikusan számít a Menetfeszültség és Menetszám szorzatából. Mérés közben a Feszültségjelző (2) felirat alatt látható jelzés értesíti a felhasználót, hogy a műszer kimenetén kinn van a hálózati feszültség (a műszer középső, piros visszajelző ledjével párhuzamosan)! Az Oszcilloszkóp (3) ablakrészben látható a feszültég- és áramjelalak. A kijelzett értékeknek megfelelő színezéssel: piros görbe a feszültség, zöld görbe az áram. B&C Diagnostics Vasveszteség mérő műszaki leírás 4

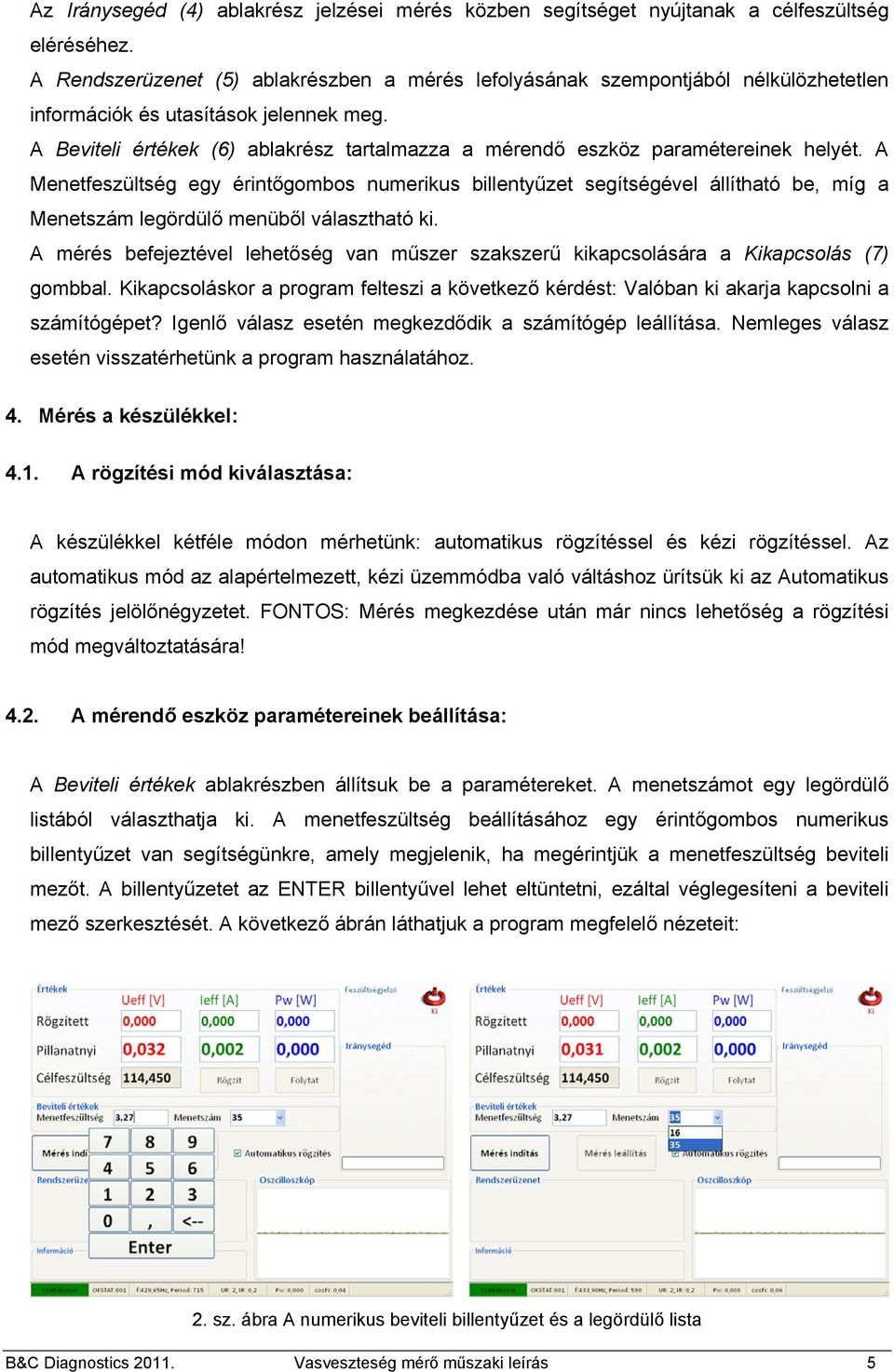

5 Az Iránysegéd (4) ablakrész jelzései mérés közben segítséget nyújtanak a célfeszültség eléréséhez. A Rendszerüzenet (5) ablakrészben a mérés lefolyásának szempontjából nélkülözhetetlen információk és utasítások jelennek meg. A Beviteli értékek (6) ablakrész tartalmazza a mérendő eszköz paramétereinek helyét. A Menetfeszültség egy érintőgombos numerikus billentyűzet segítségével állítható be, míg a Menetszám legördülő menüből választható ki. A mérés befejeztével lehetőség van műszer szakszerű kikapcsolására a Kikapcsolás (7) gombbal. Kikapcsoláskor a program felteszi a következő kérdést: Valóban ki akarja kapcsolni a számítógépet? Igenlő válasz esetén megkezdődik a számítógép leállítása. Nemleges válasz esetén visszatérhetünk a program használatához. 4. Mérés a készülékkel: 4.1. A rögzítési mód kiválasztása: A készülékkel kétféle módon mérhetünk: automatikus rögzítéssel és kézi rögzítéssel. Az automatikus mód az alapértelmezett, kézi üzemmódba való váltáshoz ürítsük ki az Automatikus rögzítés jelölőnégyzetet. FONTOS: Mérés megkezdése után már nincs lehetőség a rögzítési mód megváltoztatására! 4.2. A mérendő eszköz paramétereinek beállítása: A Beviteli értékek ablakrészben állítsuk be a paramétereket. A menetszámot egy legördülő listából választhatja ki. A menetfeszültség beállításához egy érintőgombos numerikus billentyűzet van segítségünkre, amely megjelenik, ha megérintjük a menetfeszültség beviteli mezőt. A billentyűzetet az ENTER billentyűvel lehet eltüntetni, ezáltal véglegesíteni a beviteli mező szerkesztését. A következő ábrán láthatjuk a program megfelelő nézeteit: 2. sz. ábra A numerikus beviteli billentyűzet és a legördülő lista B&C Diagnostics Vasveszteség mérő műszaki leírás 5

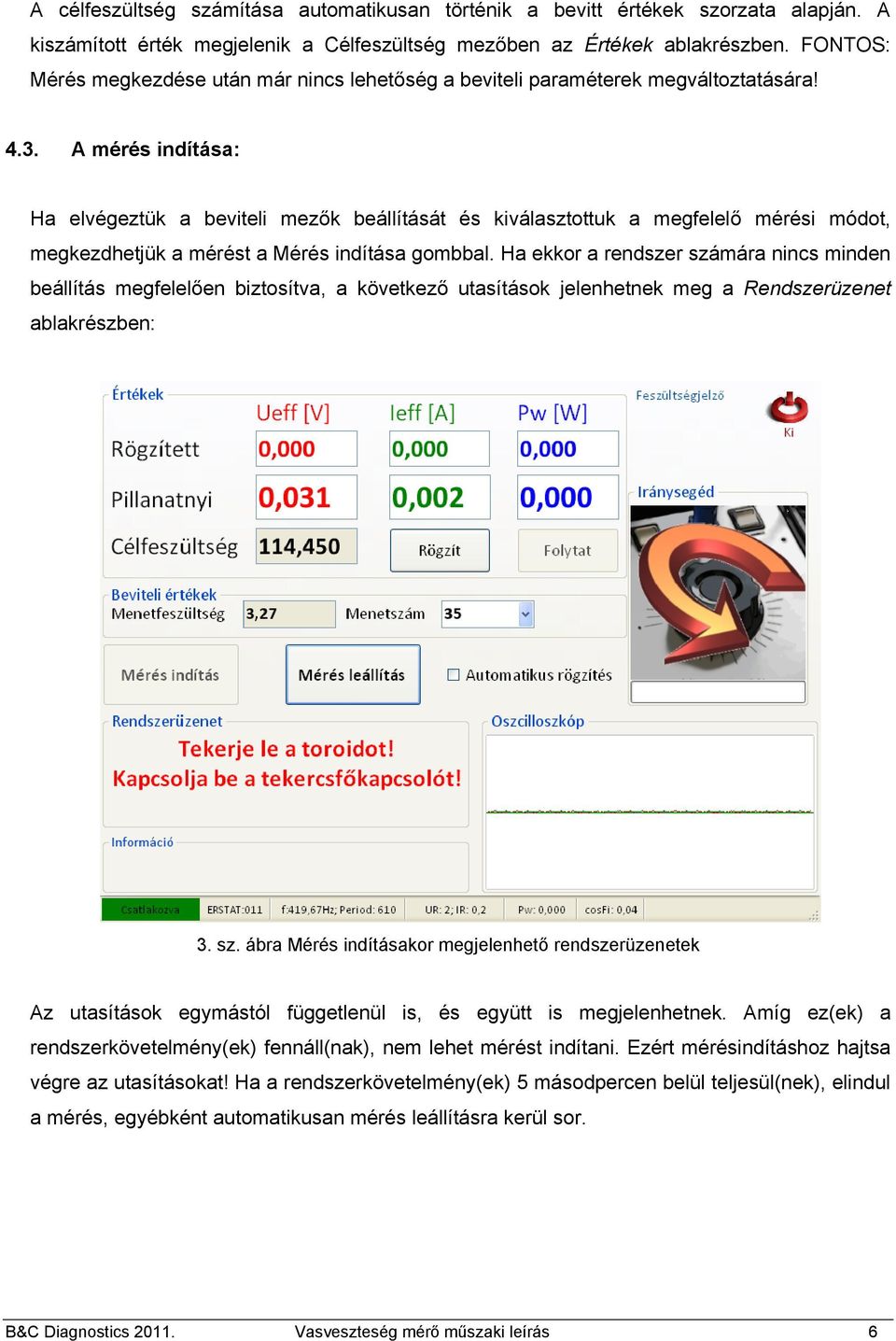

6 A célfeszültség számítása automatikusan történik a bevitt értékek szorzata alapján. A kiszámított érték megjelenik a Célfeszültség mezőben az Értékek ablakrészben. FONTOS: Mérés megkezdése után már nincs lehetőség a beviteli paraméterek megváltoztatására! 4.3. A mérés indítása: Ha elvégeztük a beviteli mezők beállítását és kiválasztottuk a megfelelő mérési módot, megkezdhetjük a mérést a Mérés indítása gombbal. Ha ekkor a rendszer számára nincs minden beállítás megfelelően biztosítva, a következő utasítások jelenhetnek meg a Rendszerüzenet ablakrészben: 3. sz. ábra Mérés indításakor megjelenhető rendszerüzenetek Az utasítások egymástól függetlenül is, és együtt is megjelenhetnek. Amíg ez(ek) a rendszerkövetelmény(ek) fennáll(nak), nem lehet mérést indítani. Ezért mérésindításhoz hajtsa végre az utasításokat! Ha a rendszerkövetelmény(ek) 5 másodpercen belül teljesül(nek), elindul a mérés, egyébként automatikusan mérés leállításra kerül sor. B&C Diagnostics Vasveszteség mérő műszaki leírás 6

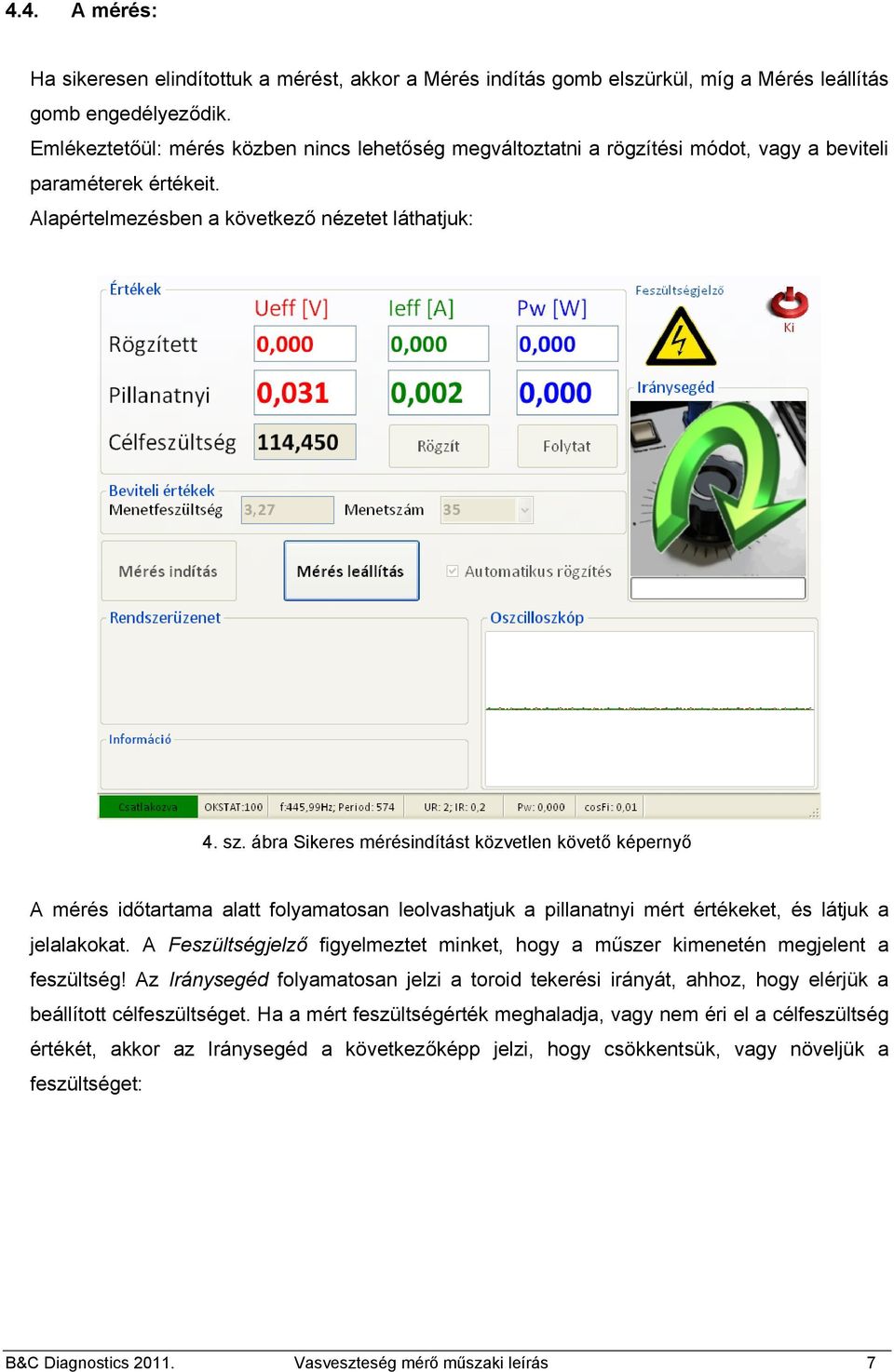

7 4.4. A mérés: Ha sikeresen elindítottuk a mérést, akkor a Mérés indítás gomb elszürkül, míg a Mérés leállítás gomb engedélyeződik. Emlékeztetőül: mérés közben nincs lehetőség megváltoztatni a rögzítési módot, vagy a beviteli paraméterek értékeit. Alapértelmezésben a következő nézetet láthatjuk: 4. sz. ábra Sikeres mérésindítást közvetlen követő képernyő A mérés időtartama alatt folyamatosan leolvashatjuk a pillanatnyi mért értékeket, és látjuk a jelalakokat. A Feszültségjelző figyelmeztet minket, hogy a műszer kimenetén megjelent a feszültség! Az Iránysegéd folyamatosan jelzi a toroid tekerési irányát, ahhoz, hogy elérjük a beállított célfeszültséget. Ha a mért feszültségérték meghaladja, vagy nem éri el a célfeszültség értékét, akkor az Iránysegéd a következőképp jelzi, hogy csökkentsük, vagy növeljük a feszültséget: B&C Diagnostics Vasveszteség mérő műszaki leírás 7

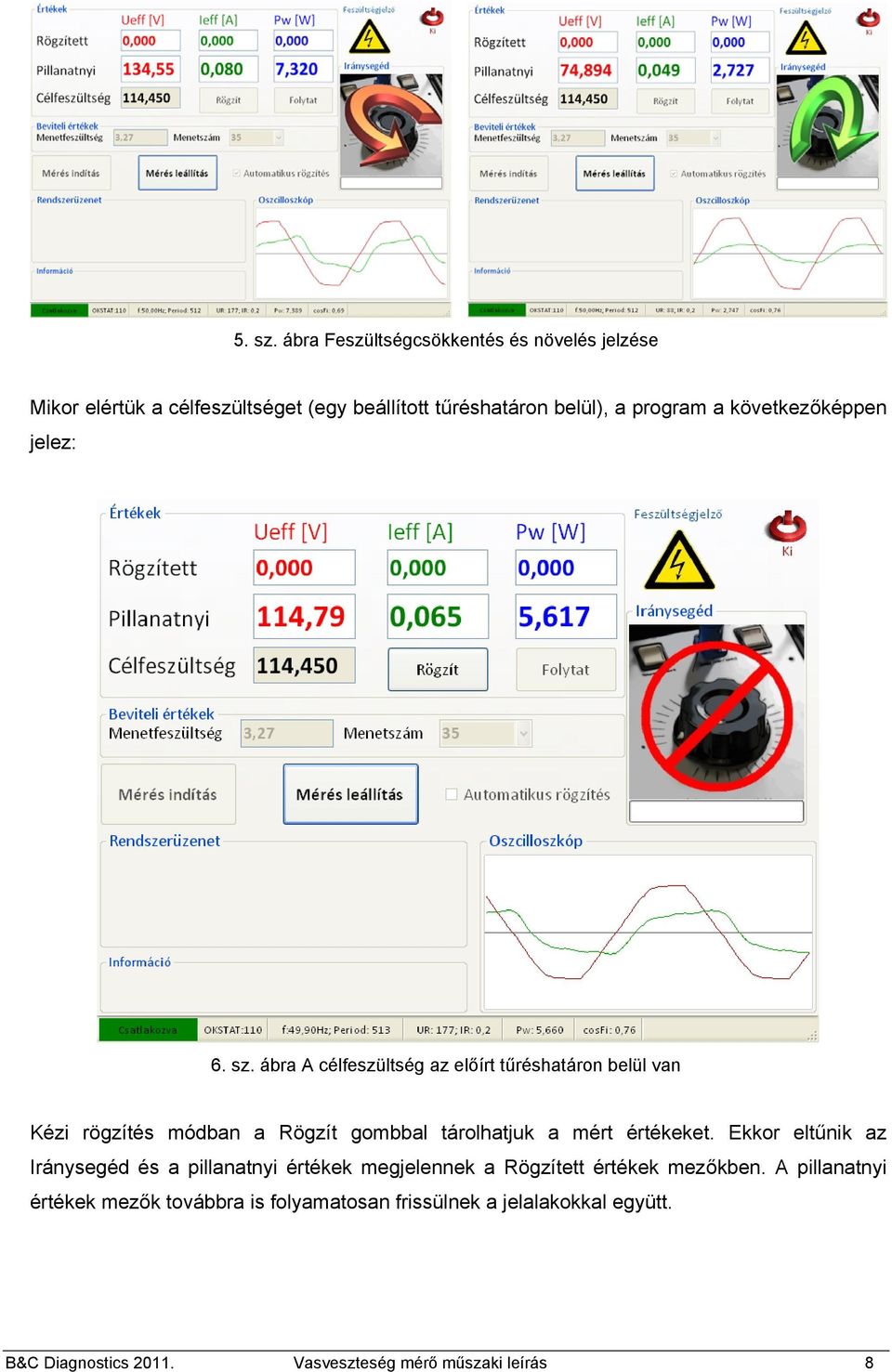

8 5. sz. ábra Feszültségcsökkentés és növelés jelzése Mikor elértük a célfeszültséget (egy beállított tűréshatáron belül), a program a következőképpen jelez: 6. sz. ábra A célfeszültség az előírt tűréshatáron belül van Kézi rögzítés módban a Rögzít gombbal tárolhatjuk a mért értékeket. Ekkor eltűnik az Iránysegéd és a pillanatnyi értékek megjelennek a Rögzített értékek mezőkben. A pillanatnyi értékek mezők továbbra is folyamatosan frissülnek a jelalakokkal együtt. B&C Diagnostics Vasveszteség mérő műszaki leírás 8

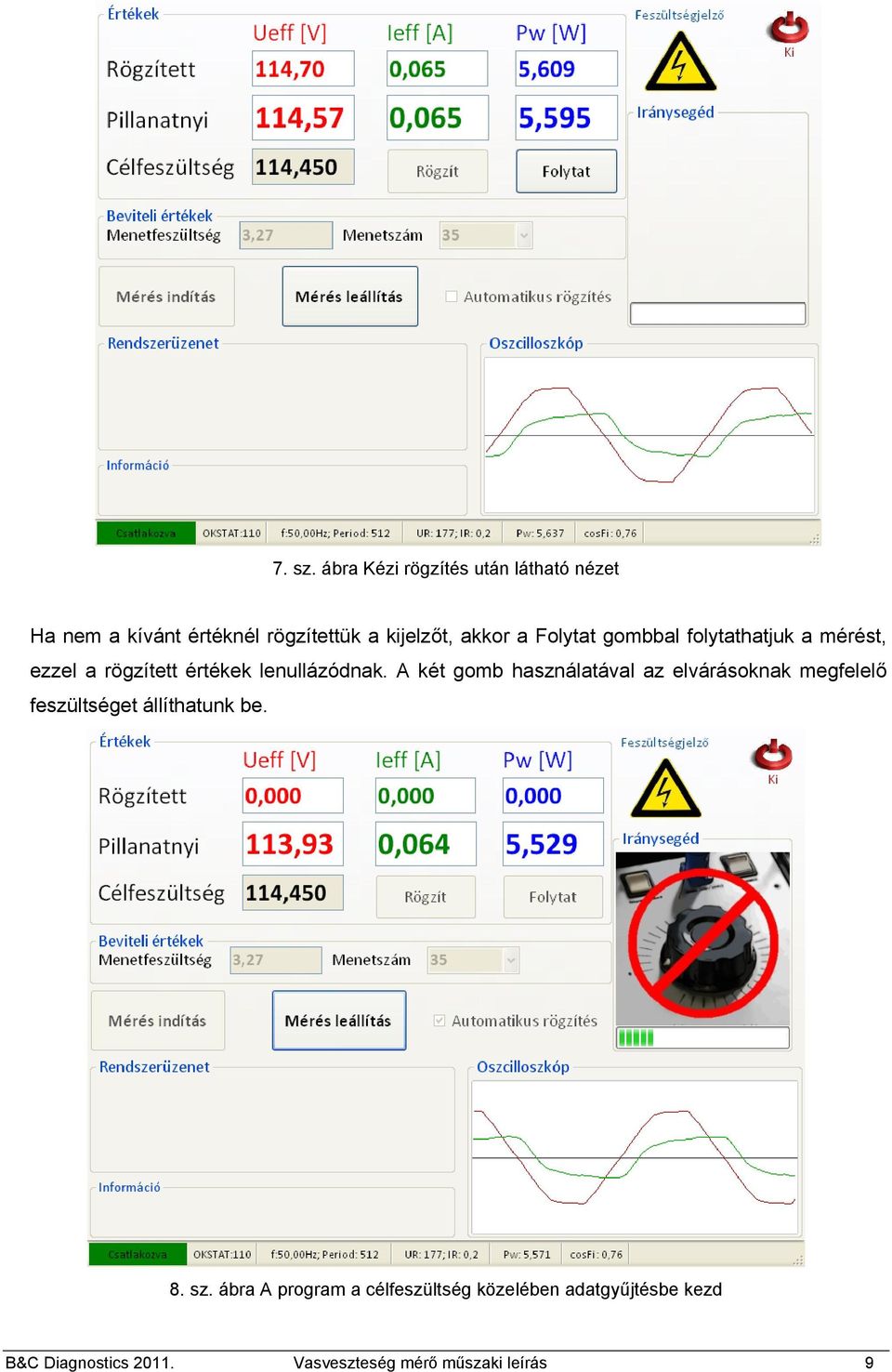

9 7. sz. ábra Kézi rögzítés után látható nézet Ha nem a kívánt értéknél rögzítettük a kijelzőt, akkor a Folytat gombbal folytathatjuk a mérést, ezzel a rögzített értékek lenullázódnak. A két gomb használatával az elvárásoknak megfelelő feszültséget állíthatunk be. 8. sz. ábra A program a célfeszültség közelében adatgyűjtésbe kezd B&C Diagnostics Vasveszteség mérő műszaki leírás 9

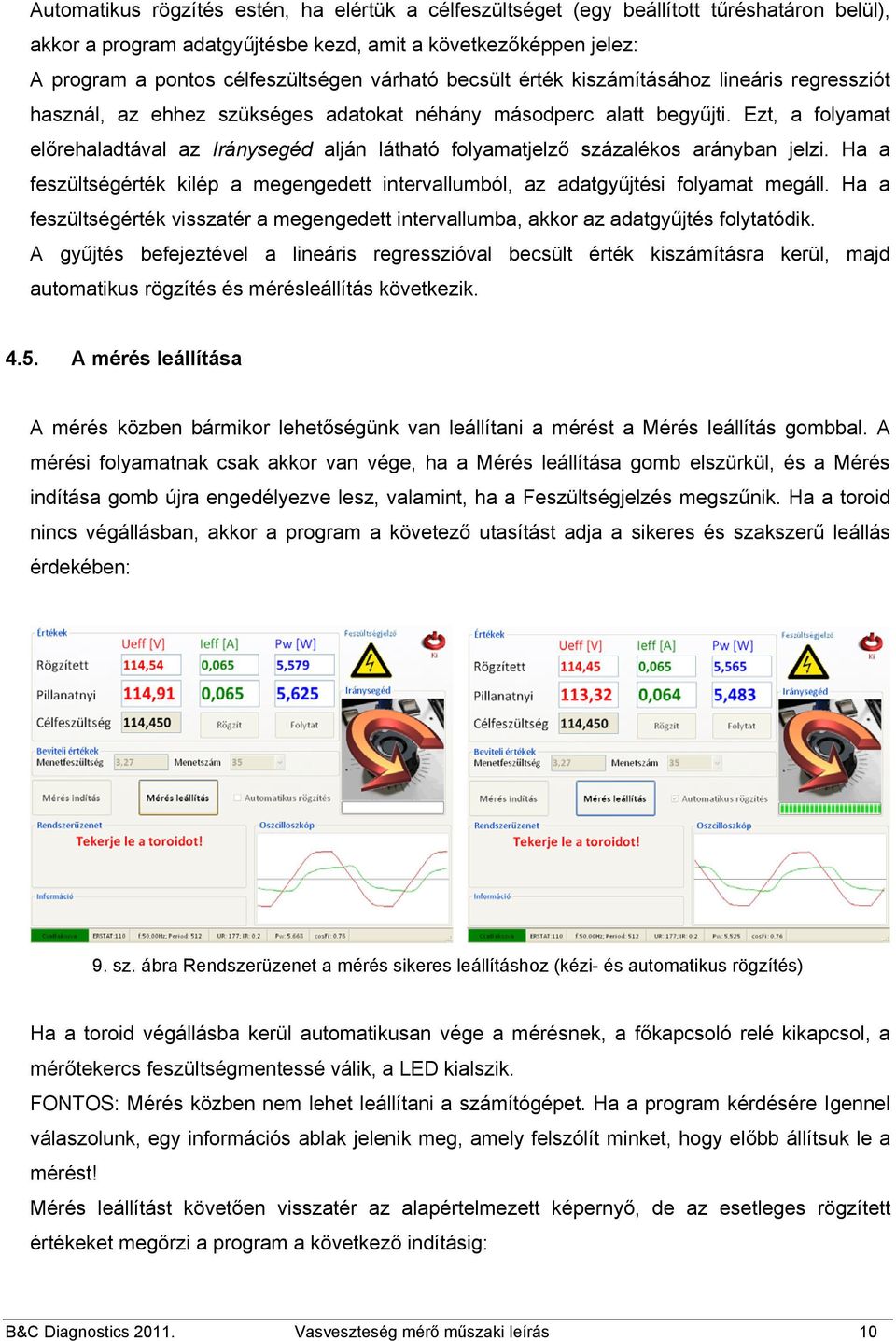

10 Automatikus rögzítés estén, ha elértük a célfeszültséget (egy beállított tűréshatáron belül), akkor a program adatgyűjtésbe kezd, amit a következőképpen jelez: A program a pontos célfeszültségen várható becsült érték kiszámításához lineáris regressziót használ, az ehhez szükséges adatokat néhány másodperc alatt begyűjti. Ezt, a folyamat előrehaladtával az Iránysegéd alján látható folyamatjelző százalékos arányban jelzi. Ha a feszültségérték kilép a megengedett intervallumból, az adatgyűjtési folyamat megáll. Ha a feszültségérték visszatér a megengedett intervallumba, akkor az adatgyűjtés folytatódik. A gyűjtés befejeztével a lineáris regresszióval becsült érték kiszámításra kerül, majd automatikus rögzítés és mérésleállítás következik A mérés leállítása A mérés közben bármikor lehetőségünk van leállítani a mérést a Mérés leállítás gombbal. A mérési folyamatnak csak akkor van vége, ha a Mérés leállítása gomb elszürkül, és a Mérés indítása gomb újra engedélyezve lesz, valamint, ha a Feszültségjelzés megszűnik. Ha a toroid nincs végállásban, akkor a program a követező utasítást adja a sikeres és szakszerű leállás érdekében: 9. sz. ábra Rendszerüzenet a mérés sikeres leállításhoz (kézi- és automatikus rögzítés) Ha a toroid végállásba kerül automatikusan vége a mérésnek, a főkapcsoló relé kikapcsol, a mérőtekercs feszültségmentessé válik, a LED kialszik. FONTOS: Mérés közben nem lehet leállítani a számítógépet. Ha a program kérdésére Igennel válaszolunk, egy információs ablak jelenik meg, amely felszólít minket, hogy előbb állítsuk le a mérést! Mérés leállítást követően visszatér az alapértelmezett képernyő, de az esetleges rögzített értékeket megőrzi a program a következő indításig: B&C Diagnostics Vasveszteség mérő műszaki leírás 10

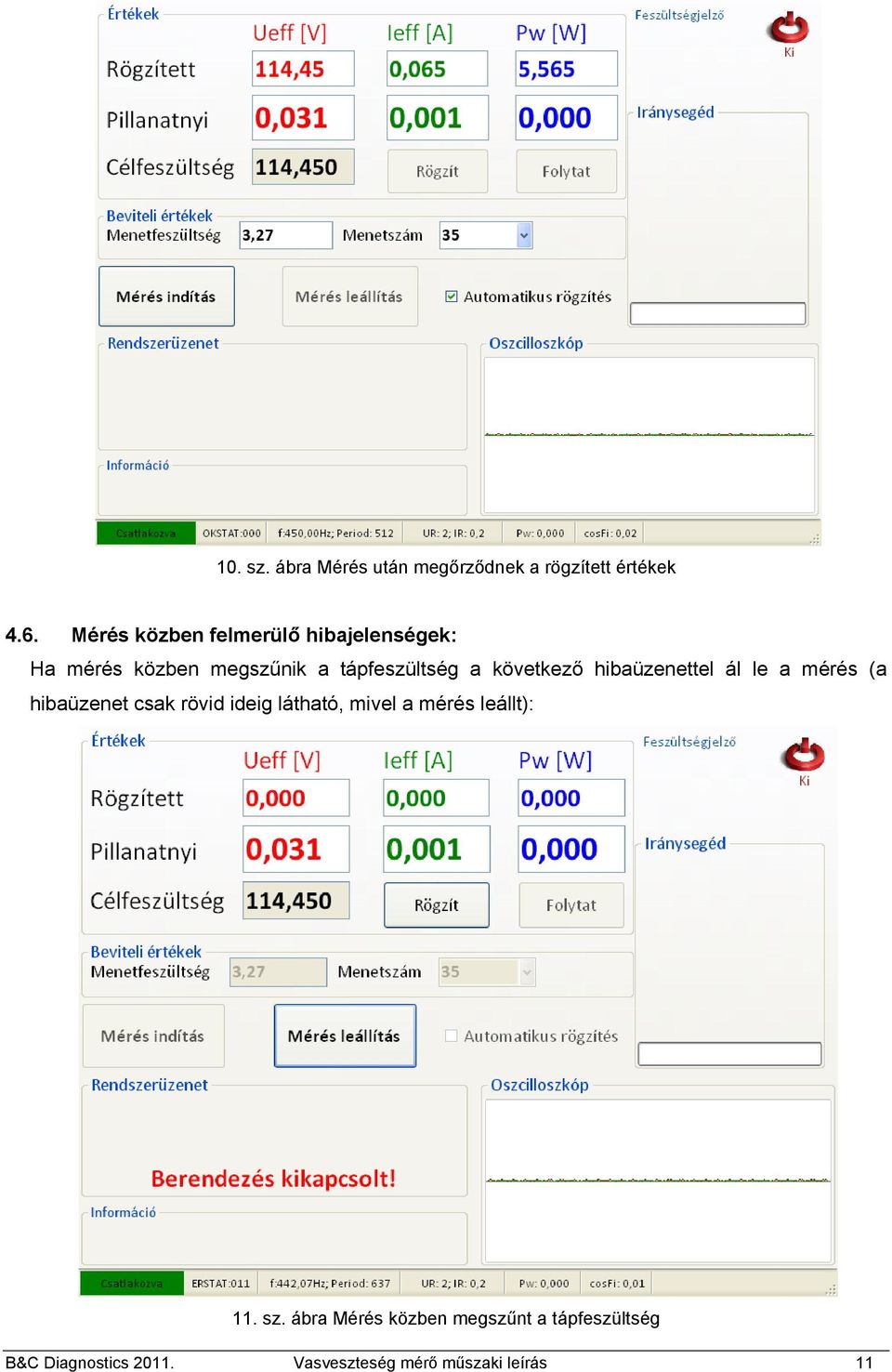

11 10. sz. ábra Mérés után megőrződnek a rögzített értékek 4.6. Mérés közben felmerülő hibajelenségek: Ha mérés közben megszűnik a tápfeszültség a következő hibaüzenettel ál le a mérés (a hibaüzenet csak rövid ideig látható, mivel a mérés leállt): 11. sz. ábra Mérés közben megszűnt a tápfeszültség B&C Diagnostics Vasveszteség mérő műszaki leírás 11

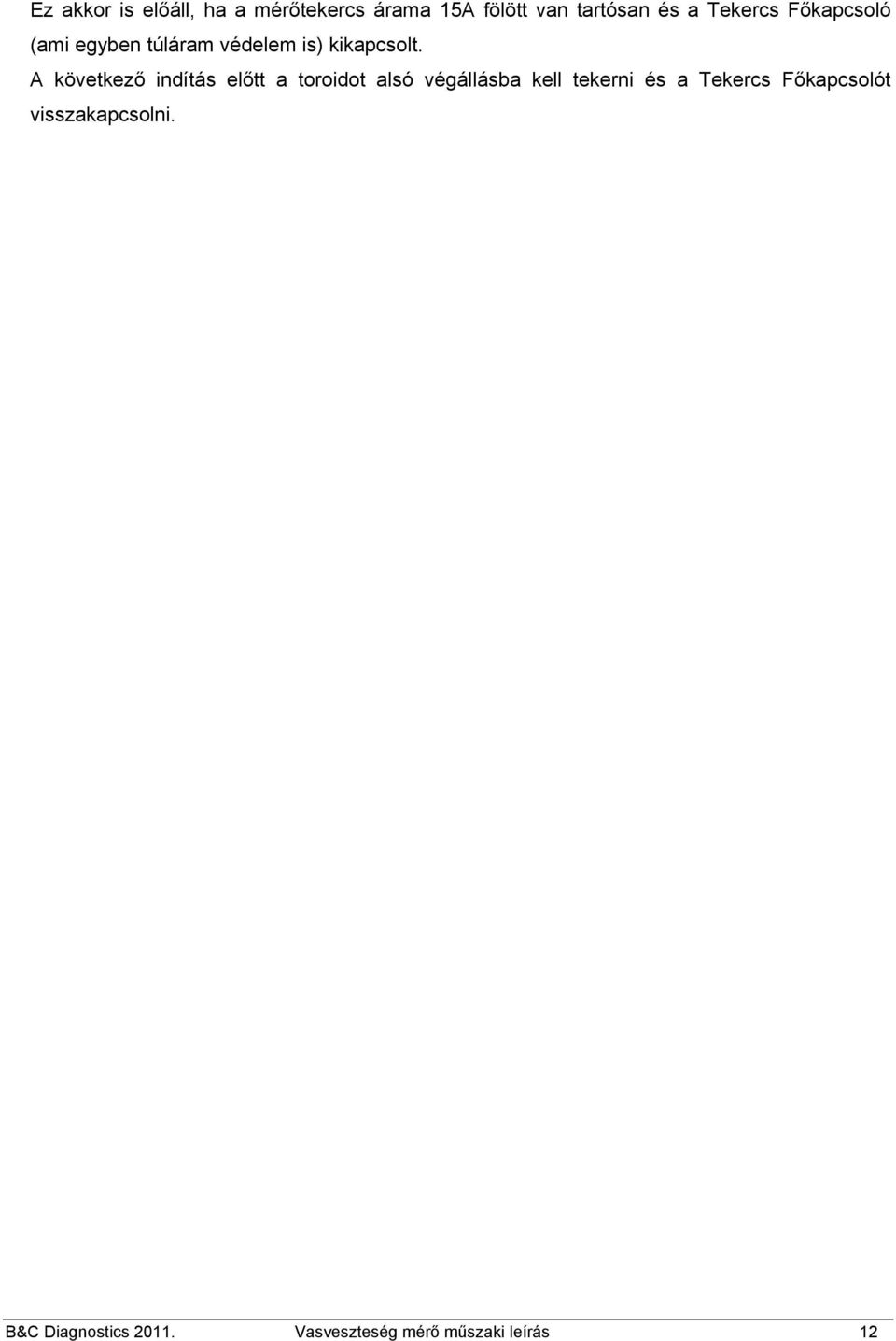

12 Ez akkor is előáll, ha a mérőtekercs árama 15A fölött van tartósan és a Tekercs Főkapcsoló (ami egyben túláram védelem is) kikapcsolt. A következő indítás előtt a toroidot alsó végállásba kell tekerni és a Tekercs Főkapcsolót visszakapcsolni. B&C Diagnostics Vasveszteség mérő műszaki leírás 12

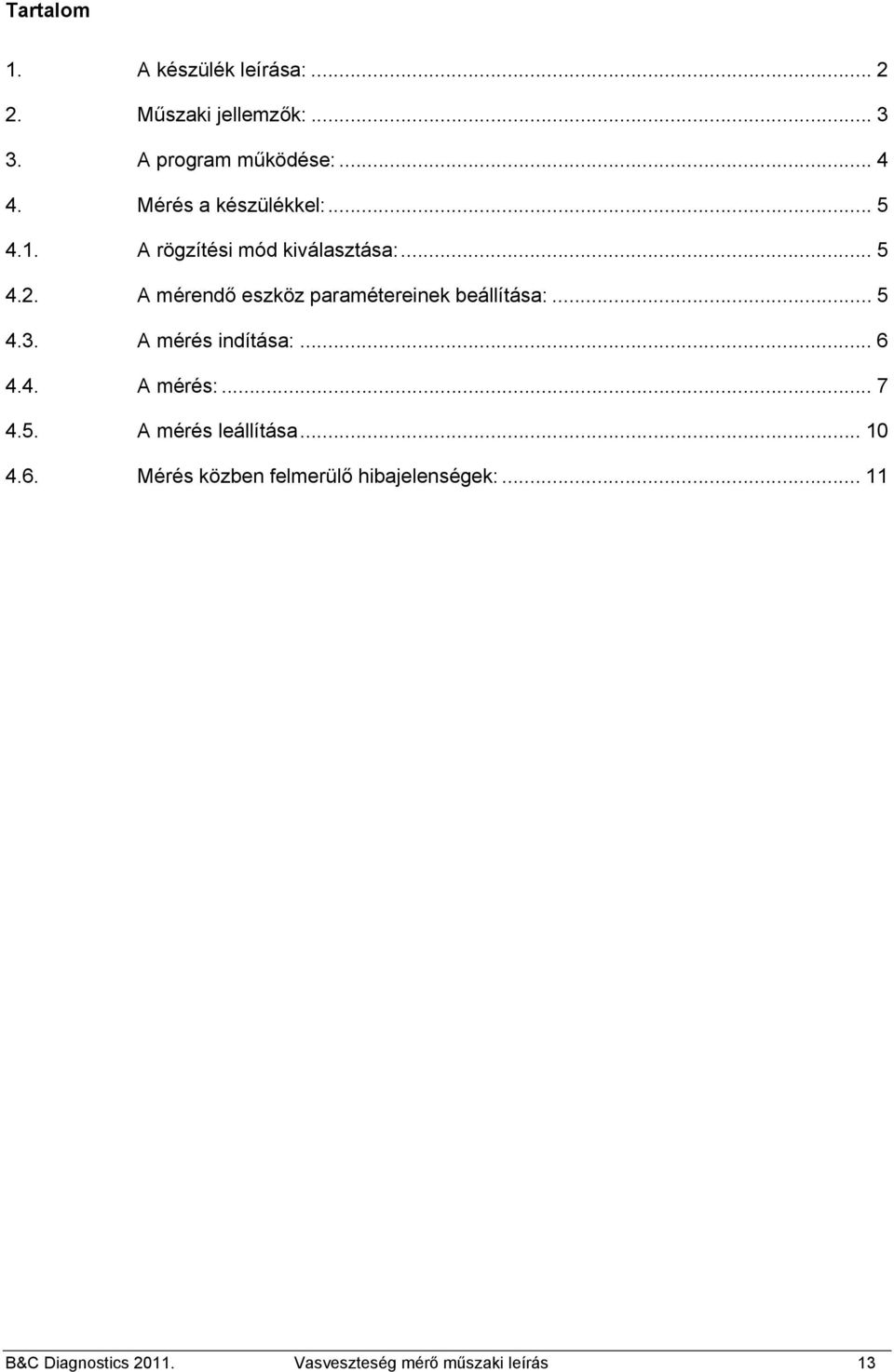

13 Tartalom 1. A készülék leírása: Műszaki jellemzők: A program működése: Mérés a készülékkel: A rögzítési mód kiválasztása: A mérendő eszköz paramétereinek beállítása: A mérés indítása: A mérés: A mérés leállítása Mérés közben felmerülő hibajelenségek: B&C Diagnostics Vasveszteség mérő műszaki leírás 13
