1 Jelen útmutatót a használati és összeszerelési munkálatok megkezdése el tt el kell olvasnia! Tartalomjegyzék A HELLA el zetes megjegyzései Szúnyogháló Keret rendszerek Kész elemek... Általános felhívások... CE jelölés... Biztonsági felhívások... 4 Használati célok... 7 Ápolás, karbantartás és javítás... 8 Használati útmutató... 9 Az összeszerelés el tt... 0 Áttekintés: Szerszámok a felszereléshez... ISR feszít keret szerelése ISD forgatható keret szerelése... ISDP plus forgatható keret felszerelése... IST tolóajtó felszerelése... Üzembe helyezés / A m ködés ellen rzése... 9 Szétszerelés... 0 Átadási jegyz könyv (a szerel számára)... Átadási jegyz könyv (a felhasználó számára)... Szúnyogháló Keret rendszerek Kész elemek Használati útmutató Szerelési útmutató A HELLA el zetes megjegyzései Szúnyogháló Keret rendszerek Kész elemek Jelen HELLA termékkel egy min ségi terméket vásárolt, mely a legmodernebb technika alkalmazásával készült, kezelése és összeszerelése mégis egyszer. Jelen útmutatóban az elvi összeszerelés menetér l, az üzembe helyezésr l és a kezelésr l olvashat. Általános felhívások Kérdések Amennyiben a termék összeszerelésére, vagy kezelésére vonatkozóan kérdései merülnek fel, keresse fel szakkereskedelmünket. A munkálatokra jogosult szakmai személyzet részére A vásárló (felhasználó) részére Tartozékok / Javítások Ezeket a HELLA szakkereskedelemben szerezheti be. Kizárólag a HELLA által jóváhagyott tartozékokat használhat. Az összeszerelés, vagy kezelés során az alábbi szimbólumok segítik munkáját, így hozzájárulva a biztonságos munkálatokhoz: Figyelem! Ez a szimbólum olyan felhívásokat jelöl, melyek figyelmen kívül hagyása a felhasználó veszélyeztetésével jár. Figyelem! Ez a szimbólum olyan felhívásokat jelöl, melyek figyelmen kívül hagyása a termék károsodását okozhatja. Ez a szimbólum alkalmazási felhívásokat, vagy hasznos információkat jelöl Ez a szimbólum bizonyos cselekedetek elvégzésére szólítja fel. Felel sségvállalás Az útmutató felhívásainak és a benne foglalt információk figyelmen kívül hagyása, nem szabályszer használat, vagy az el írottól eltér használat a gyártói garanciavállalás megsz nését vonja maga után. Nem vállalunk felel sséget az ebb l következ anyagi károkért és személyi sérülésekért sem. Jogi nyilatkozat Jelen útmutató grafikai és szöveges részeit a legnagyobb gondossággal állítottuk el. Esetlegesen el forduló pontatlanságokért és azok hatásaiért nem vállalunk felel sséget! Fenntartjuk a terméken végzett m szaki változtatások, valamint az útmutató tartalmi változtatásainak jogát! Jelen útmutató szerz i jogvédelem alatt álló információkat tartalmaz. Minden jog fenntartva! A bemutatott termékek megnevezései, valamint a márkanevek ipari oltalom alatt állnak. Figyelem! Ez a szimbólum áramütés által okozott sérülések veszélyére, vagy életveszélyre hívja fel figyelmét. Ez a szimbólum a termék olyan területeit jelöli, melyekr l részletes információkat talál az összeszerelési útmutatóban. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

2 CE jelölés Biztonsági felhívások A HELLA szúnyogháló (IS-keret rendszerek) az építési termékek el írása alapján teljesítménynyilatkozattal rendelkezik és rendeltetésszer használat esetén teljesíti a harmonizált EN 6 szabványt. A megfelel nyilatkozatot a gyártónál található. HELLA Sonnen- und Wetterschutztechnik GmbH A-99 Abfaltersbach, Nr. EN 6:004+A:008 Szúnyogháló keretei Külső szúnyogháló Szélellenállási osztály 0 A CE jelölés a termék kiszállított állapotára vonatkoznak. Felszerelt állapotban a termék csak akkor felel meg a megadott szabványnak, ha az összeszerelés során betartották a csavar gyártójának útmutatásait. a terméket az ajánlott módon és a javasolt csavarszámmal rögzíti. A terméken nem hajthat végre a jelen útmutatóban leírtakon kívüli változtatásokat, átépítéseket, azokra szerelvényeket nem szerelhet. Mindennem változtatás, átépítés, vagy szerelvények felszerelése a CE jelölés érvénytelenné válását vonja maga után. A szerelési útmutató olyan kész elemekre vonatkozik, amelyek 00%-ban az általunk meghatározott részekb l a megfelel és általunk meghatározott gyártási eljárásban készültek, egyéb esetben a garancia minden fajtája érvényét veszti! Felszerelés és kezelés el tt a biztonsági utasításokat, valamint a megfelel útmutatót gondosan végig kell olvasni. Az útmutató felhívásainak és a benne foglalt információk figyelmen kívül hagyása, nem szabályszer használat, vagy az el írottól eltér használat a gyártói garanciavállalás megsz nését vonja maga után. Nem vállalunk felel sséget az ebb l következ anyagi károkért és személyi sérülésekért sem. - Tartsa be az összeszerelés leírt lépéseit és ügyeljen javaslataink és felhívásaink betartására. - Gondosan rizze meg jelen üzemeltetési útmutatót. - Mindenfajta szerelési és szétszerelési, valamint karbantartási és javítási munkát csak felhatalmazott ill. erre kiképzett szakszemélyzetnek szabad végezni. - Ügyeljen a vonatkozó balesetvédelmi el írások betartására! - A berendezés használatának megkezdése el tt ellen rizze, hogy a berendezés nem károsodott-e. Ha károsodásokat észlel a berendezésen, nem használhatja azt. Ilyenkor azonnal lépjen kapcsolatba m szaki szakszemélyzetünkkel. - Sérülés- és balesetveszély a termék súlya miatt! - A berendezést csak az erre kialakított fogantyúkkal és fogólécekkel kezelje, hogy a felhasználó sérülését, illetve a berendezés károsodását elkerülje. Fulladásveszély! A csomagolóanyag fóliája ne kerüljön gyermekek kezébe. A fóliát biztonságos helyen tárolja. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 4 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 Biztonsági felhívások Biztonsági felhívások Az el írottól eltér használat: A HELLA szúnyogháló keretek nem leesés elleni biztonsági felszerelések kisgyermekek vagy házi állatok számára. Semmi esetre se d ljön a forgatható keretnek, mivel ezeket nem arra tervezték, hogy további terhet elbírjanak - leesés veszélye! Figyelembe nem vétel az átlátszóság miatt: Különösen az osztóléc nélküli szúnyogháló keret esetén fennáll a veszélye annak, hogy ezt nem veszik észre. Ezért ajánlott a gyermekek ill. vendégek figyelmét felhívni a szúnyogháló elemre, hogy a rongálódásokat elkerüljük. Veszély a feszít keret leesése által: A feszít keret ki- és beakasztásakor ügyelni kell arra, hogy a veszélyterület a feszít keret esetleges leeséskor biztosítva legyen. Kezelés fagy esetén: Fagy esetén a kívülre helyezett tolóajtók és forgatható keretek odafagyhatnak. Kerülje az er szakos kezelést hó vagy jég esetén. Továbbá ajánljuk, hogy a fent nevezett keretet télire akassza ki és tárolja száraz helyiségben. Zúzódásveszély mozgatható alkatrészek esetén: A forgatható keretet és a tolóajtókat csak az erre kialakított fogantyúkkal ill. fogólécekkel szabad kezelni. Ezen keret kezelésekor a forgatási területen ill. az eltolási területen nem szabad személyeknek vagy tárgyaknak lenniük. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 6 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

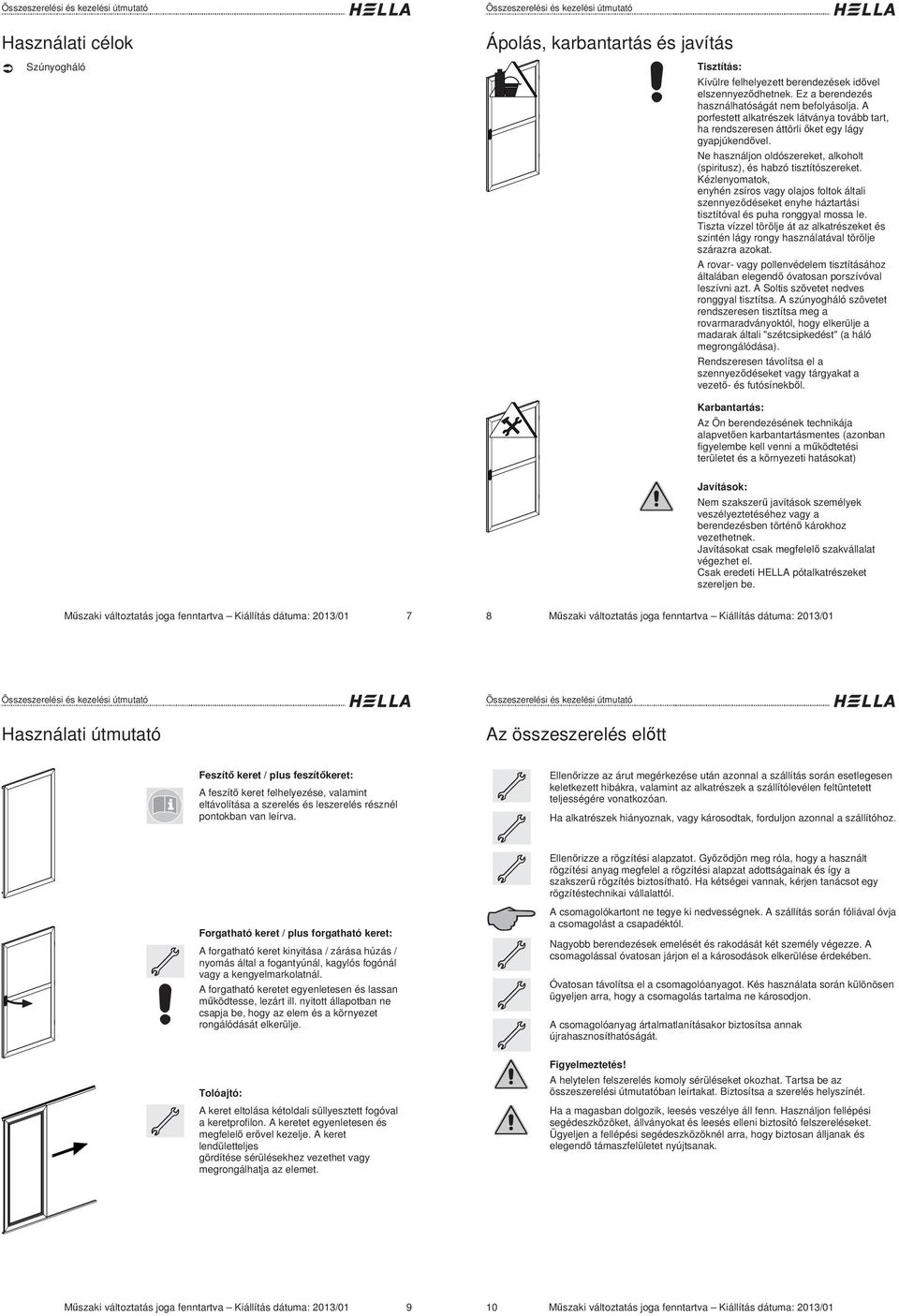

3 Használati célok Szúnyogháló Ápolás, karbantartás és javítás Tisztítás: Kívülre felhelyezett berendezések id vel elszennyez dhetnek. Ez a berendezés használhatóságát nem befolyásolja. A porfestett alkatrészek látványa tovább tart, ha rendszeresen áttörli ket egy lágy gyapjúkend vel. Ne használjon oldószereket, alkoholt (spiritusz), és habzó tisztítószereket. Kézlenyomatok, enyhén zsíros vagy olajos foltok általi szennyez déseket enyhe háztartási tisztítóval és puha ronggyal mossa le. Tiszta vízzel törölje át az alkatrészeket és szintén lágy rongy használatával törölje szárazra azokat. A rovar- vagy pollenvédelem tisztításához általában elegend óvatosan porszívóval leszívni azt. A Soltis szövetet nedves ronggyal tisztítsa. A szúnyogháló szövetet rendszeresen tisztítsa meg a rovarmaradványoktól, hogy elkerülje a madarak általi "szétcsipkedést" (a háló megrongálódása). Rendszeresen távolítsa el a szennyez déseket vagy tárgyakat a vezet - és futósínekb l. Karbantartás: Az Ön berendezésének technikája alapvet en karbantartásmentes (azonban figyelembe kell venni a m ködtetési területet és a környezeti hatásokat) Javítások: Nem szakszer javítások személyek veszélyeztetéséhez vagy a berendezésben történ károkhoz vezethetnek. Javításokat csak megfelel szakvállalat végezhet el. Csak eredeti HELLA pótalkatrészeket szereljen be. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 7 8 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 Használati útmutató Az összeszerelés el tt Feszít keret / plus feszít keret: A feszít keret felhelyezése, valamint eltávolítása a szerelés és leszerelés résznél pontokban van leírva. Ellen rizze az árut megérkezése után azonnal a szállítás során esetlegesen keletkezett hibákra, valamint az alkatrészek a szállítólevélen feltüntetett teljességére vonatkozóan. Ha alkatrészek hiányoznak, vagy károsodtak, forduljon azonnal a szállítóhoz. Ellen rizze a rögzítési alapzatot. Gy z djön meg róla, hogy a használt rögzítési anyag megfelel a rögzítési alapzat adottságainak és így a szakszer rögzítés biztosítható. Ha kétségei vannak, kérjen tanácsot egy rögzítéstechnikai vállalattól. Forgatható keret / plus forgatható keret: A forgatható keret kinyitása / zárása húzás / nyomás által a fogantyúnál, kagylós fogónál vagy a kengyelmarkolatnál. A forgatható keretet egyenletesen és lassan m ködtesse, lezárt ill. nyitott állapotban ne csapja be, hogy az elem és a környezet rongálódását elkerülje. Tolóajtó: A keret eltolása kétoldali süllyesztett fogóval a keretprofilon. A keretet egyenletesen és megfelel er vel kezelje. A keret lendületteljes gördítése sérülésekhez vezethet vagy megrongálhatja az elemet. A csomagolókartont ne tegye ki nedvességnek. A szállítás során fóliával óvja a csomagolást a csapadéktól. Nagyobb berendezések emelését és rakodását két személy végezze. A csomagolással óvatosan járjon el a károsodások elkerülése érdekében. Óvatosan távolítsa el a csomagolóanyagot. Kés használata során különösen ügyeljen arra, hogy a csomagolás tartalma ne károsodjon. A csomagolóanyag ártalmatlanításakor biztosítsa annak újrahasznosíthatóságát. Figyelmeztetés! A helytelen felszerelés komoly sérüléseket okozhat. Tartsa be az összeszerelési útmutatóban leírtakat. Biztosítsa a szerelés helyszínét. Ha a magasban dolgozik, leesés veszélye áll fenn. Használjon fellépési segédeszközöket, állványokat és leesés elleni biztosító felszereléseket. Ügyeljen a fellépési segédeszközöknél arra, hogy biztosan álljanak és elegend támaszfelületet nyújtsanak. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 9 0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

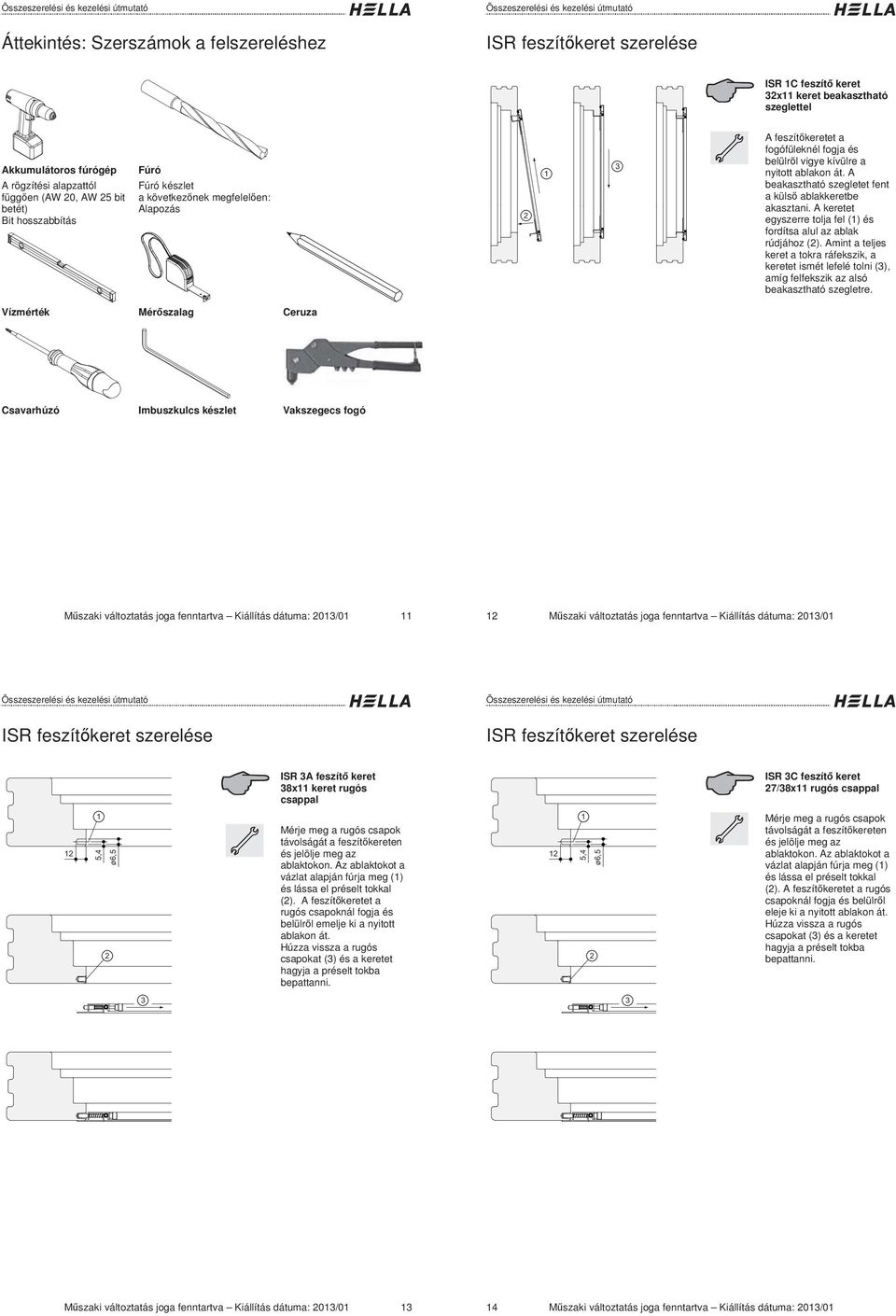

4 Áttekintés: Szerszámok a felszereléshez ISR feszít keret szerelése ISR C feszít keret x keret beakasztható szeglettel Akkumulátoros fúrógép Fúró A rögzítési alapzattól Fúró készlet függ en (AW 0, AW bit a következ nek megfelel en: betét) Alapozás Bit hosszabbítás A feszít keretet a fogófüleknél fogja és belülr l vigye kívülre a nyitott ablakon át. A beakasztható szegletet fent a küls ablakkeretbe akasztani. A keretet egyszerre tolja fel () és fordítsa alul az ablak rúdjához (). Amint a teljes keret a tokra ráfekszik, a keretet ismét lefelé tolni (), amíg felfekszik az alsó beakasztható szegletre. Vízmérték Mér szalag Ceruza Csavarhúzó Imbuszkulcs készlet Vakszegecs fogó M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 ISR feszít keret szerelése ISR feszít keret szerelése ISR A feszít keret 8x keret rugós csappal ISR C feszít keret 7/8x rugós csappal,4 ø6, Mérje meg a rugós csapok távolságát a feszít kereten és jelölje meg az ablaktokon. Az ablaktokot a vázlat alapján fúrja meg () és lássa el préselt tokkal (). A feszít keretet a rugós csapoknál fogja és belülr l emelje ki a nyitott ablakon át. Húzza vissza a rugós csapokat () és a keretet hagyja a préselt tokba bepattanni.,4 ø6, Mérje meg a rugós csapok távolságát a feszít kereten és jelölje meg az ablaktokon. Az ablaktokot a vázlat alapján fúrja meg () és lássa el préselt tokkal (). A feszít keretet a rugós csapoknál fogja és belülr l eleje ki a nyitott ablakon át. Húzza vissza a rugós csapokat () és a keretet hagyja a préselt tokba bepattanni. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 4 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

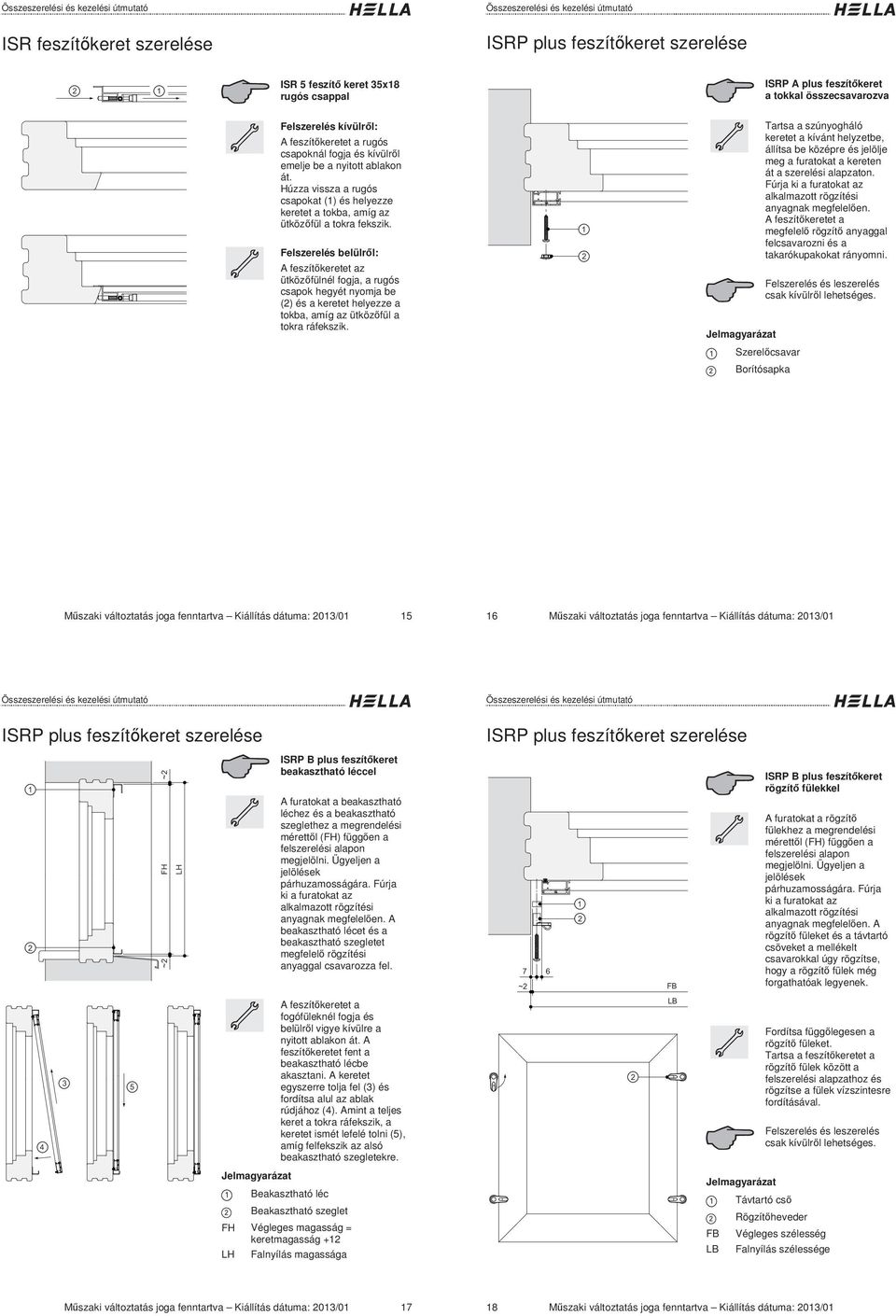

5 ISR feszít keret szerelése ISR feszít keret x8 rugós csappal ISRP A plus feszít keret a tokkal összecsavarozva Felszerelés kívülr l: A feszít keretet a rugós csapoknál fogja és kívülr l emelje be a nyitott ablakon át. Húzza vissza a rugós csapokat () és helyezze keretet a tokba, amíg az ütköz fül a tokra fekszik. Felszerelés belülr l: A feszít keretet az ütköz fülnél fogja, a rugós csapok hegyét nyomja be () és a keretet helyezze a tokba, amíg az ütköz fül a tokra ráfekszik. Tartsa a szúnyogháló keretet a kívánt helyzetbe, állítsa be középre és jelölje meg a furatokat a kereten át a szerelési alapzaton. Fúrja ki a furatokat az alkalmazott rögzítési anyagnak megfelel en. A feszít keretet a megfelel rögzít anyaggal felcsavarozni és a takarókupakokat rányomni. Felszerelés és leszerelés csak kívülr l lehetséges. Szerel csavar Borítósapka M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 6 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 ~ ~ LH ISRP B plus feszít keret beakasztható léccel A furatokat a beakasztható léchez és a beakasztható szeglethez a megrendelési mérett l () függ en a felszerelési alapon megjelölni. Ügyeljen a jelölések párhuzamosságára. Fúrja ki a furatokat az alkalmazott rögzítési anyagnak megfelel en. A beakasztható lécet és a beakasztható szegletet megfelel rögzítési anyaggal csavarozza fel. 7 ~ 6 FB ISRP B plus feszít keret rögzít fülekkel A furatokat a rögzít fülekhez a megrendelési mérett l () függ en a felszerelési alapon megjelölni. Ügyeljen a jelölések párhuzamosságára. Fúrja ki a furatokat az alkalmazott rögzítési anyagnak megfelel en. A rögzít füleket és a távtartó csöveket a mellékelt csavarokkal úgy rögzítse, hogy a rögzít fülek még forgathatóak legyenek. 4 A feszít keretet a fogófüleknél fogja és belülr l vigye kívülre a nyitott ablakon át. A feszít keretet fent a beakasztható lécbe akasztani. A keretet egyszerre tolja fel () és fordítsa alul az ablak rúdjához (4). Amint a teljes keret a tokra ráfekszik, a keretet ismét lefelé tolni (), amíg felfekszik az alsó beakasztható szegletekre. LB Fordítsa függ legesen a rögzít füleket. Tartsa a feszít keretet a rögzít fülek között a felszerelési alapzathoz és rögzítse a fülek vízszintesre fordításával. Felszerelés és leszerelés csak kívülr l lehetséges. Beakasztható léc Beakasztható szeglet Végleges magasság = keretmagasság + LH Falnyílás magassága FB LB Távtartó cs Rögzít heveder Végleges szélesség Falnyílás szélessége M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 7 8 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

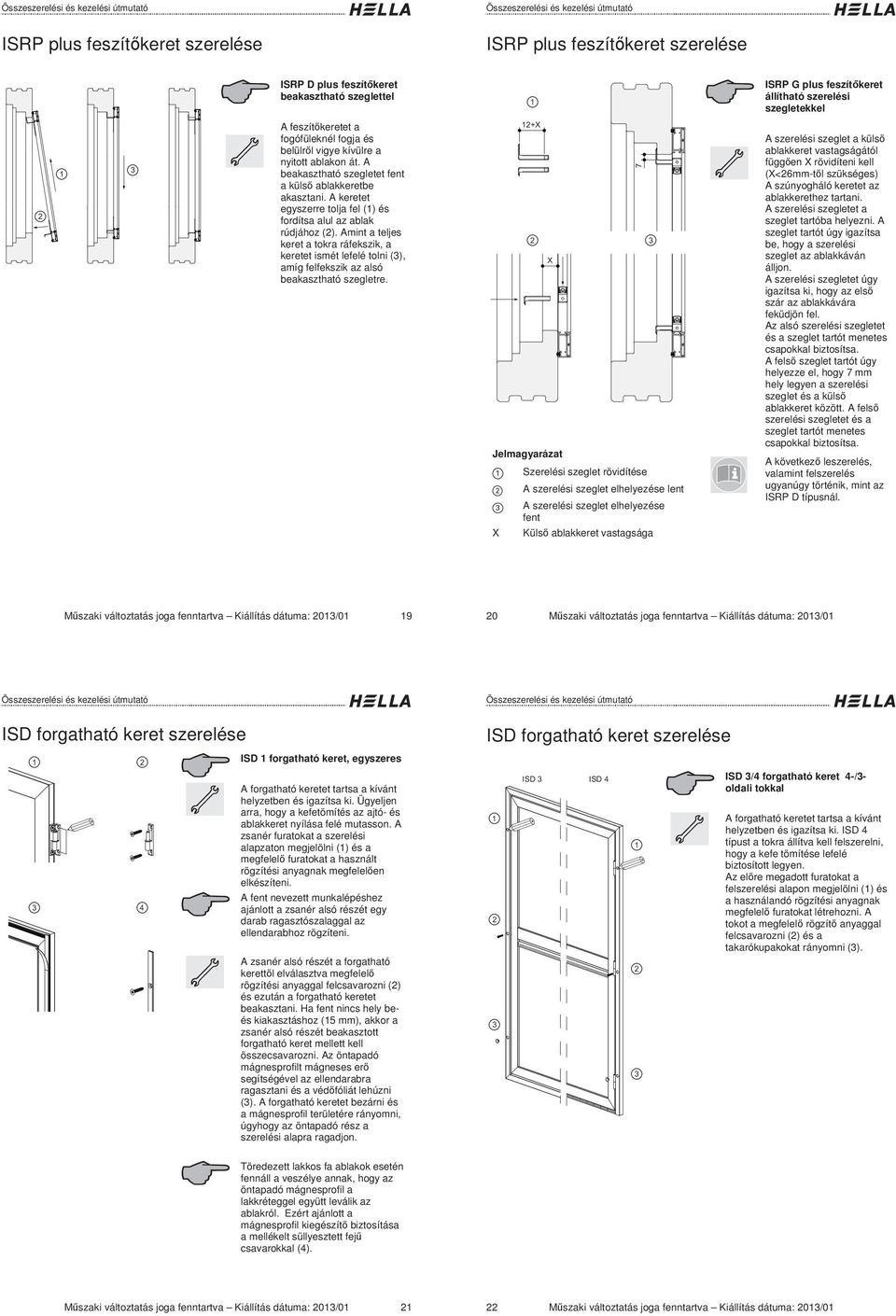

6 ISRP D plus feszít keret beakasztható szeglettel ISRP G plus feszít keret állítható szerelési szegletekkel A feszít keretet a fogófüleknél fogja és belülr l vigye kívülre a nyitott ablakon át. A beakasztható szegletet fent a küls ablakkeretbe akasztani. A keretet egyszerre tolja fel () és fordítsa alul az ablak rúdjához (). Amint a teljes keret a tokra ráfekszik, a keretet ismét lefelé tolni (), amíg felfekszik az alsó beakasztható szegletre. +X X X 7 Szerelési szeglet rövidítése A szerelési szeglet elhelyezése lent A szerelési szeglet elhelyezése fent Küls ablakkeret vastagsága A szerelési szeglet a küls ablakkeret vastagságától függ en X rövidíteni kell (X<6mm-t l szükséges) A szúnyogháló keretet az ablakkerethez tartani. A szerelési szegletet a szeglet tartóba helyezni. A szeglet tartót úgy igazítsa be, hogy a szerelési szeglet az ablakkáván álljon. A szerelési szegletet úgy igazítsa ki, hogy az els szár az ablakkávára feküdjön fel. Az alsó szerelési szegletet és a szeglet tartót menetes csapokkal biztosítsa. A fels szeglet tartót úgy helyezze el, hogy 7 mm hely legyen a szerelési szeglet és a küls ablakkeret között. A fels szerelési szegletet és a szeglet tartót menetes csapokkal biztosítsa. A következ leszerelés, valamint felszerelés ugyanúgy történik, mint az ISRP D típusnál. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 9 0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 ISD forgatható keret szerelése 4 ISD forgatható keret, egyszeres A forgatható keretet tartsa a kívánt helyzetben és igazítsa ki. Ügyeljen arra, hogy a kefetömítés az ajtó- és ablakkeret nyílása felé mutasson. A zsanér furatokat a szerelési alapzaton megjelölni () és a megfelel furatokat a használt rögzítési anyagnak megfelel en elkészíteni. A fent nevezett munkalépéshez ajánlott a zsanér alsó részét egy darab ragasztószalaggal az ellendarabhoz rögzíteni. A zsanér alsó részét a forgatható kerett l elválasztva megfelel rögzítési anyaggal felcsavarozni () és ezután a forgatható keretet beakasztani. Ha fent nincs hely beés kiakasztáshoz ( mm), akkor a zsanér alsó részét beakasztott forgatható keret mellett kell összecsavarozni. Az öntapadó mágnesprofilt mágneses er segítségével az ellendarabra ragasztani és a véd fóliát lehúzni (). A forgatható keretet bezárni és a mágnesprofil területére rányomni, úgyhogy az öntapadó rész a szerelési alapra ragadjon. ISD forgatható keret szerelése ISD ISD 4 ISD /4 forgatható keret 4-/- oldali tokkal A forgatható keretet tartsa a kívánt helyzetben és igazítsa ki. ISD 4 típust a tokra állítva kell felszerelni, hogy a kefe tömítése lefelé biztosított legyen. Az el re megadott furatokat a felszerelési alapon megjelölni () és a használandó rögzítési anyagnak megfelel furatokat létrehozni. A tokot a megfelel rögzít anyaggal felcsavarozni () és a takarókupakokat rányomni (). Töredezett lakkos fa ablakok esetén fennáll a veszélye annak, hogy az öntapadó mágnesprofil a lakkréteggel együtt leválik az ablakról. Ezért ajánlott a mágnesprofil kiegészít biztosítása a mellékelt süllyesztett fej csavarokkal (4). M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

7 ISDP plus forgatható keret felszerelése 4 ISDP E plus forgatható keret, egyszeres A forgatható keretet tartsa a kívánt helyzetben és igazítsa ki. Ügyeljen arra, hogy a kefetömítés az ajtó- és ablakkeret nyílása felé mutasson. A zsanér furatokat a szerelési alapzaton megjelölni () és a megfelel furatokat a használt rögzítési anyagnak megfelel en elkészíteni. A fent nevezett munkalépéshez ajánlott a zsanér alsó részét egy darab ragasztószalaggal az ellendarabhoz rögzíteni. A zsanér alsó részét a forgatható kerett l elválasztva megfelel rögzítési anyaggal felcsavarozni () és ezután a forgatható keretet beakasztani. Ha fent nincs hely beés kiakasztáshoz ( mm), akkor a zsanér alsó részét beakasztott forgatható keret mellett kell összecsavarozni. Az öntapadó mágnesprofilt mágneses er segítségével az ellendarabra ragasztani és a véd fóliát lehúzni (). A forgatható keretet bezárni és a mágnesprofil területére rányomni, úgyhogy az öntapadó rész a szerelési alapra ragadjon. ISDP plus forgatható keret felszerelése ISDP R ISDP R4 ISD R/R4 plus forgatható keret -/4-oldali tokkal A forgatható keretet tartsa a kívánt helyzetben és igazítsa ki. ISDP R típust a tokra állítva kell felszerelni, hogy a kefe tömítése lefelé biztosított legyen. Az el re megadott furatokat a felszerelési alapon megjelölni () és a használandó rögzítési anyagnak megfelel furatokat létrehozni. A tokot a megfelel rögzít anyaggal felcsavarozni () és a takarókupakokat rányomni (). A kengyelmarkolatot a mellékelt csavarokkal a kívánt helyzetben rögzíteni. Töredezett lakkos fa ablakok esetén fennáll a veszélye annak, hogy az öntapadó mágnesprofil a lakkréteggel együtt leválik az ablakról. Ezért ajánlott a mágnesprofil kiegészít biztosítása a mellékelt süllyesztett fej csavarokkal. M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 4 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 IST tolóajtó felszerelése IST tolóajtó felszerelése IST + IST IST - tolóajtó IST 4+ tolóajtó Tok felszerelése: Futósínek felszerelése: A megrendelési méreteket az ajtó- vagy ablakkereten megjelölni. Figyelem! A futósíneket pontosan vízszintesen és párhuzamosan kell felszerelni. Ellen rizze a párhuzamos- és átlós méreteket. A futósíneket tartsa a megjelölt helyekre és az el re megadott furatokat jelölje meg a szerelési alapzaton. A felhasználandó rögzítési anyagoknak megfelel furatokat létrehozni és a futósíneket a megfelel rögzítési anyaggal felcsavarozni. A tolókeret beakasztását lásd a következ oldalakon A tokprofilokat és sarokösszeköt ket () összetolni és a hernyócsavarok segítségével beszorítani (). A megrendelési méreteket az ajtó- és ablakkereten megjelölni. Figyelem! A tokot pontosan vízszintesen és derékszögben kell felszerelni. Ellen rizze a párhuzamos- és átlós méreteket. A tokot tartsa a megjelölt helyre és az el re megadott furatokat jelölje meg a szerelési alapzaton. A felhasználandó rögzítési anyagoknak megfelel furatokat létrehozni, a tokot a megfelel rögzítési anyaggal felcsavarozni és a takarókupakokat rányomni. A tolókeretek beakasztását lásd a következ oldalakon. Rendelési magasság Keret magassága 7 Sarokösszeköt szorítható 6 Hernyócsavarok IST 4 felszerelés elölr l 4 IST 4 felszerelés oldalról U-futósín IST esetén Rendelési magasság Keret magassága M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 6 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

8 IST tolóajtó felszerelése IST tolóajtó felszerelése IST 6 tolóajtók Futósínek felszerelése: A megrendelési méreteket az ajtó- vagy ablakkereten megjelölni. Figyelem! A futósíneket pontosan vízszintesen és párhuzamosan kell felszerelni. A párhuzamos és átlós méreteket ellen rizni. A futósíneket tartsa a megjelölt helyekre és az el re megadott furatokat jelölje meg a szerelési alapzaton. A felhasználandó rögzítési anyagoknak megfelel furatokat létrehozni, a futósínt a megfelel rögzítési anyaggal felcsavarozni és a takarókupakokat rányomni. A tolókeretek beakasztását lásd a következ oldalakon. IST -6 tolókeretek beakasztása A tolókeretet ütközésig a fels futósínbe emelni (), és ezután az alsó futósínre állítani (). A kiemelés elleni védelmet feltolni () és mm távolságban a fels futósínhez szorítani a hernyócsavarok segítségével. Többszörös tolóajtó esetén ügyelni kell arra, hogy a küls futósínen minden kefecsatornába csak a kefés elemeket szabad behelyezni (különben nem biztosított a teljes tömítettség). A kiakasztás fordított sorrendben történik, mint a beakasztás. Felszerelés elölr l (standard) Szerelés oldalt a bélésfalba Rendelési magasság Keret magassága M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 7 8 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 Üzembe helyezés / A m ködés ellen rzése Szétszerelés Az átadás el tt a berendezés kifogástalan m ködését még egyszer ellen rizni kell. A szétszerelés során az összeszerelés lépéseit kell megismételnie fordított sorrendben. Ellen rizze az összes beállítást. Ellen rizze a csavaros rögzítések feszességét. Tisztítsa az elemeket (lásd az ápolási tippeket). Adja át jelen útmutatót a felhasználónak. Tájékoztassa a felhasználót a berendezés használatáról, különös tekintettel a biztonsági és használati útmutatásaira. Igazoltassa írásban a berendezés korrekt telepítését, kivitelezését és a biztonsági tudnivalók átadását (lásd az átadási protokollt). M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 9 0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0

9 Átadási jegyz könyv (a szerel számára) Átadási jegyz könyv (a felhasználó számára) Tisztelt Ügyfél! Nagy örömünkre szolgál, hogy a HELLA termékét vásárolta. Berendezéseinket a legnagyobb körültekintéssel gyártottuk hosszú éves tapasztalataink alapján. Tisztelt Ügyfél! Nagy örömünkre szolgál, hogy a HELLA termékét vásárolta. Berendezéseinket a legnagyobb körültekintéssel gyártottuk hosszú éves tapasztalataink alapján. A Ön terméke, Szúnyogháló keretei EN 6 szerint készült, és... szakszerűen felszerelték és átadták. A Ön terméke, Szúnyogháló keretei EN 6 szerint készült, és... szakszerűen felszerelték és átadták. A szerelési és kezelési útmutatót átadtuk. Ezeket a termék használatának megkezdése el tt át kell olvasnia. A termék használatáról tájékoztattuk. Felhívtuk figyelmét a biztonsági tudnivalókra. A szerelési és kezelési útmutatót átadtuk. Ezeket a termék használatának megkezdése el tt át kell olvasnia. A termék használatáról tájékoztattuk. Felhívtuk figyelmét a biztonsági tudnivalókra. Szakszerviz Vevő Szakszerviz Vevő Családi név Keresztnév Családi név Keresztnév Utca Házszám Utca Házszám Név Dátum Ir.sz. Helyiség Név Dátum Ir.sz. Helyiség Helyiség Aláírás Dátum Aláírás Helyiség Aláírás Dátum Aláírás M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 M szaki változtatás joga fenntartva Kiállítás dátuma: 0/0 HELLA bels zsaluziák kellemesen szabályozzák a fény bejutását a szobába, melynek légköre ezáltal hangulatosabbá válik. HELLA szúnyoghálók és Ön szabja meg, ki jöhet be és ki marad kint. HELLA plisszék egészen kicsire csukható és kiválóan véd a napfény és a kíváncsi tekintetek ellen ott is, ahol a védelemre csak kevés hely áll rendelkezésre. HELLA raffstore-ok a fény bejutását szabályozzák, belátás és h ellen védenek és árnyékolnak. HELLA el tétred nyök a nagyobb fokú biztonságért és védelemért es, szél, h ség, hideg, zaj, fény és kíváncsi tekintetek ellen - utólagos beépítéshez. HELLA homlokzati napellenz Kiállítómechanikával a homlokzat szép formálásához, tökéletes védelemmel h és er s fény ellen. Kérdések és kívánságok esetén forduljon hozzánk: HELLA Infoline +4/(0)4846/6-0 HELLA ÁNR Árnyékolástechnika Kft. A-99 Abfaltersbach, Nr. Tel.: +4/(0)4846/6-0 Fax: +4/(0)4846/6-4 office@hella.info Internet: / 0. / Fenntartjuk a m szaki változtatások jogát!
