1 SÜLLYESZTETT GIPSZKARTON BETON SZERELÉSTECHNIKA BEÉPÍTŒ DOBOZOK Katalógus Termékáttekintés A jó szerelés alapja

2 A jó szerelés alapja Az új KAISER termékáttekintœ gyors áttekintést ad arról, hogy Önöknek ténylegesen mire van szükségük a profi elektromos szerelés elœkészítéséhez. Termékek, melyeket alaposan megvizsgáltak, éveken át sikeresen használtak és folyamatosan tökéletesítettek. Termékek, melyeket a piac, az Önök - a profik - számára fejlesztettek ki a mindennapi munka megkönnyítésére. Termékek, melyek annyira átgondoltak, hogy a beszerzœt, a kivitelezœt és a felhasználót egyaránt elragadtatással töltik el. A piacközelség annyit jelent, hogy mindig mozgásban kell lenni. Tervezœinknek megvan az a belsœ késztetésük, amely mindig jobb és jobb termékek kifejlesztésére sarkallja œket. Így ebben a katalógusban is bemutathatunk Önöknek - nem minden büszkeség nélkül - néhány KAISER innovációt. Különösképpen szeretnénk itt kiemelni a "beépítœ dobozok" területét. A KompaX 3-mal - a már ismert KompaX termékcsalád legkisebb dobozával - és a már most hihetetlenül sikeres ThermoX beépítœ dobozzal törpefeszültségæ lámpák beépítéséhez álmennyezetbe, termékfejlesztési osztályunk ismét maradandóan sikeres termékeket alkotott. Továbbá ebben a katalógusban mutatjuk be Önöknek elœször az új B 2 betonépítési rendszerünket az üzemi betonelemgyártás elœszereléséhez. Így gondoskodnak a KAISER termékek a jövœben is a jó szerelés professzionális alapjáról.

3 Süllyesztett szerelés 6 11 oldal A CEE-szerelvénydobozoktól az innovatív Electronic dobozon keresztül a bevált központfúróig megtalálnak itt mindent, amire a professzionális süllyesztett szereléshez szükségük van. Gipszkarton szerelés oldal Rendkívül széles gipszkarton doboz választékunk, a nagyszámú professzionális szerszám és munkát megkönnyítœ segédeszközök segítségével lesz tökéletes, melyeket Önök ebben a fejezetben találhatnak meg. Beton szerelés oldal Beton szerelési program helyszíni betonozáshoz és üzemi betonelemgyártáshoz. Az elágazó doboztól a fali- és mennyezeti kivezetœig az összes, a helyszíni betonozáshoz szükséges terméket kínáljuk, melyek Önöknek idœt takarítanak meg és lehetœvé teszik a professzionális szerelést. Az új B 2 -es programmal az üzemi betonelemgyártás követelményeit hasonlóan professzionálisan és innovatívan ki tudjuk elégíteni. Beépítœ dobozok oldal Biztos bázis lámpák és hangszórók részére a mennyezetben. Mindegy, hogy törpefeszültségæ halogén- vagy kompaktfénycsöves lámpatesthez, hogy alacsony impedanciájú vagy 100V rendszeræ hangszóróhoz: jobb nem létezik öntött- vagy elœregyártott betonfödémbe. ThermoX, a beépítœ doboz halogén lámpákhoz, mely biztonságot és elegendœ helyet nyújt a gipszkarton- vagy álmenyezetbe szereléshez. Szereléstechnika oldal Erre van szüksége a profinak. Idœnyereséget eredményezœ szerelési segítségre, amire Önök már régóta várnak. Takarékoskodjanak az idœvel, pénzzel és az idegeikkel a KAISER szereléstechnikával. Mæszaki információk oldal Ezt most akarják megtudni? Itt megkapják a választ. Röviden és egyértelmæen. Milyen szabvány szerint, hogyan nevezi a DIN, mit mond a VDE? Melyik oldalon van és milyen ellenœrzœ jele van a terméknek?

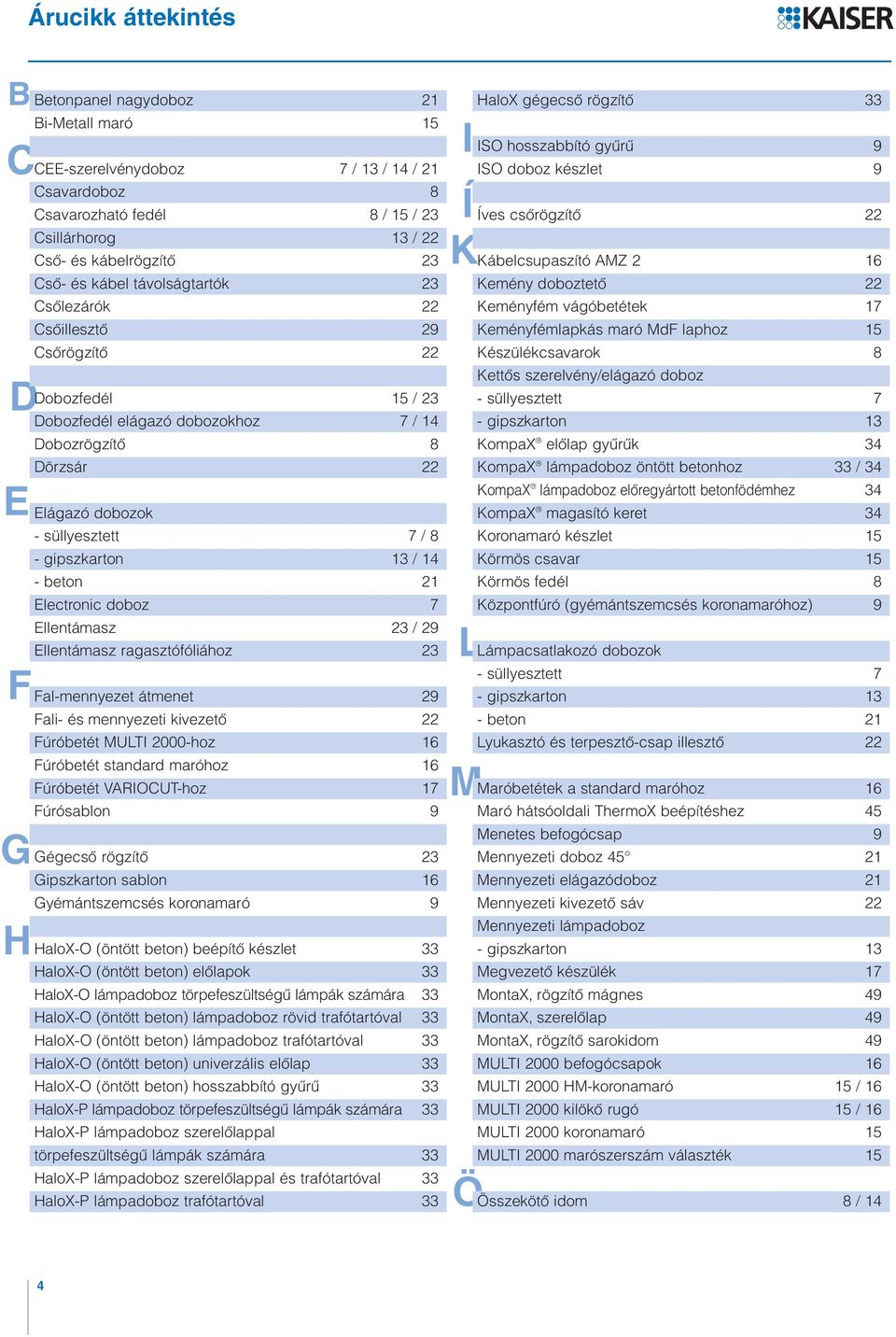

4 Árucikk áttekintés B C D E F G H Betonpanel nagydoboz 21 Bi-Metall maró 15 CEE-szerelvénydoboz 7 / 13 / 14 / 21 Csavardoboz 8 Csavarozható fedél 8 / 15 / 23 Csillárhorog 13 / 22 Csœ- és kábelrögzítœ 23 Csœ- és kábel távolságtartók 23 Csœlezárók 22 Csœillesztœ 29 Csœrögzítœ 22 Dobozfedél 15 / 23 Dobozfedél elágazó dobozokhoz 7 / 14 Dobozrögzítœ 8 Dörzsár 22 Elágazó dobozok - süllyesztett 7 / 8 - gipszkarton 13 / 14 - beton 21 Electronic doboz 7 Ellentámasz 23 / 29 Ellentámasz ragasztófóliához 23 Fal-mennyezet átmenet 29 Fali- és mennyezeti kivezetœ 22 Fúróbetét MULTI 2000-hoz 16 Fúróbetét standard maróhoz 16 Fúróbetét VARIOCUT-hoz 17 Fúrósablon 9 Gégecsœ rögzítœ 23 Gipszkarton sablon 16 Gyémántszemcsés koronamaró 9 HaloX-O (öntött beton) beépítœ készlet 33 HaloX-O (öntött beton) elœlapok 33 HaloX-O lámpadoboz törpefeszültségæ lámpák számára 33 HaloX-O (öntött beton) lámpadoboz rövid trafótartóval 33 HaloX-O (öntött beton) lámpadoboz trafótartóval 33 HaloX-O (öntött beton) univerzális elœlap 33 HaloX-O (öntött beton) hosszabbító gyæræ 33 HaloX-P lámpadoboz törpefeszültségæ lámpák számára 33 HaloX-P lámpadoboz szerelœlappal törpefeszültségæ lámpák számára 33 HaloX-P lámpadoboz szerelœlappal és trafótartóval 33 HaloX-P lámpadoboz trafótartóval 33 I Í K L M Ö HaloX gégecsœ rögzítœ 33 ISO hosszabbító gyæræ 9 ISO doboz készlet 9 Íves csœrögzítœ 22 Kábelcsupaszító AMZ 2 16 Kemény doboztetœ 22 Keményfém vágóbetétek 17 Keményfémlapkás maró MdF laphoz 15 Készülékcsavarok 8 Kettœs szerelvény/elágazó doboz - süllyesztett 7 - gipszkarton 13 KompaX elœlap gyæræk 34 KompaX lámpadoboz öntött betonhoz 33 / 34 KompaX lámpadoboz elœregyártott betonfödémhez 34 KompaX magasító keret 34 Koronamaró készlet 15 Körmös csavar 15 Körmös fedél 8 Központfúró (gyémántszemcsés koronamaróhoz) 9 Lámpacsatlakozó dobozok - süllyesztett 7 - gipszkarton 13 - beton 21 Lyukasztó és terpesztœ-csap illesztœ 22 Maróbetétek a standard maróhoz 16 Maró hátsóoldali ThermoX beépítéshez 45 Menetes befogócsap 9 Mennyezeti doboz Mennyezeti elágazódoboz 21 Mennyezeti kivezetœ sáv 22 Mennyezeti lámpadoboz - gipszkarton 13 Megvezetœ készülék 17 MontaX rögzítœ mágnes 49 MontaX szerelœlap 49 MontaX rögzítœ sarokidom 49 MULTI 2000 befogócsapok 16 MULTI 2000 HM-koronamaró 15 / 16 MULTI 2000 kilökœ rugó 15 / 16 MULTI 2000 koronamaró 15 MULTI 2000 marószerszám választék 15 Összekötœ idom 8 / 14 4

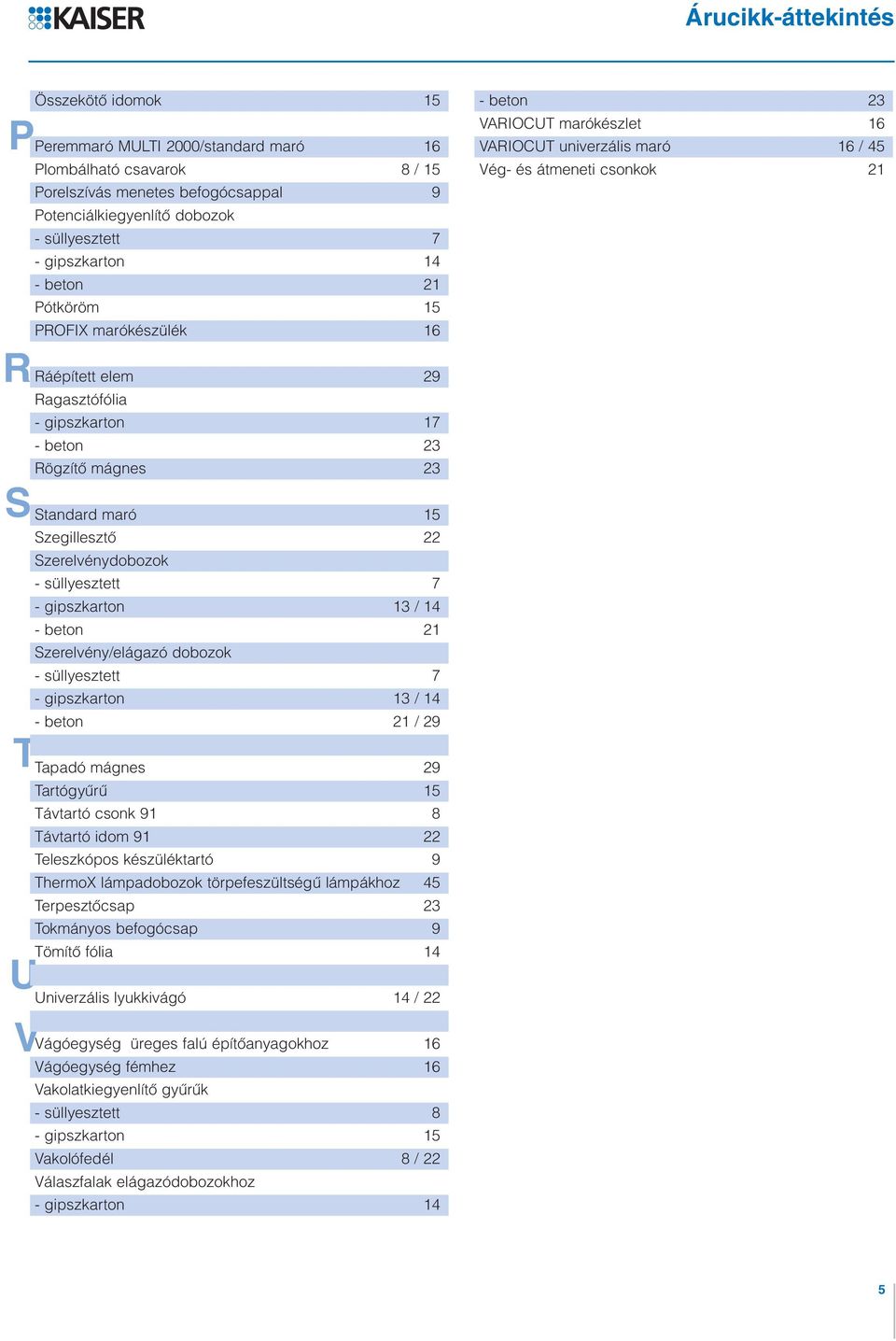

5 Árucikk-áttekintés P R S T U V Összekötœ idomok 15 Peremmaró MULTI 2000/standard maró 16 Plombálható csavarok 8 / 15 Porelszívás menetes befogócsappal 9 Potenciálkiegyenlítœ dobozok - süllyesztett 7 - gipszkarton 14 - beton 21 Pótköröm 15 PROFIX marókészülék 16 Ráépített elem 29 Ragasztófólia - gipszkarton 17 - beton 23 Rögzítœ mágnes 23 Standard maró 15 Szegillesztœ 22 Szerelvénydobozok - süllyesztett 7 - gipszkarton 13 / 14 - beton 21 Szerelvény/elágazó dobozok - süllyesztett 7 - gipszkarton 13 / 14 - beton 21 / 29 Tapadó mágnes 29 Tartógyæræ 15 Távtartó csonk 91 8 Távtartó idom Teleszkópos készüléktartó 9 ThermoX lámpadobozok törpefeszültségæ lámpákhoz 45 Terpesztœcsap 23 Tokmányos befogócsap 9 Tömítœ fólia 14 Univerzális lyukkivágó 14 / 22 Vágóegység üreges falú építœanyagokhoz 16 Vágóegység fémhez 16 Vakolatkiegyenlítœ gyæræk - süllyesztett 8 - gipszkarton 15 Vakolófedél 8 / 22 Válaszfalak elágazódobozokhoz - gipszkarton 14 - beton 23 VARIOCUT marókészlet 16 VARIOCUT univerzális maró 16 / 45 Vég- és átmeneti csonkok 21 5

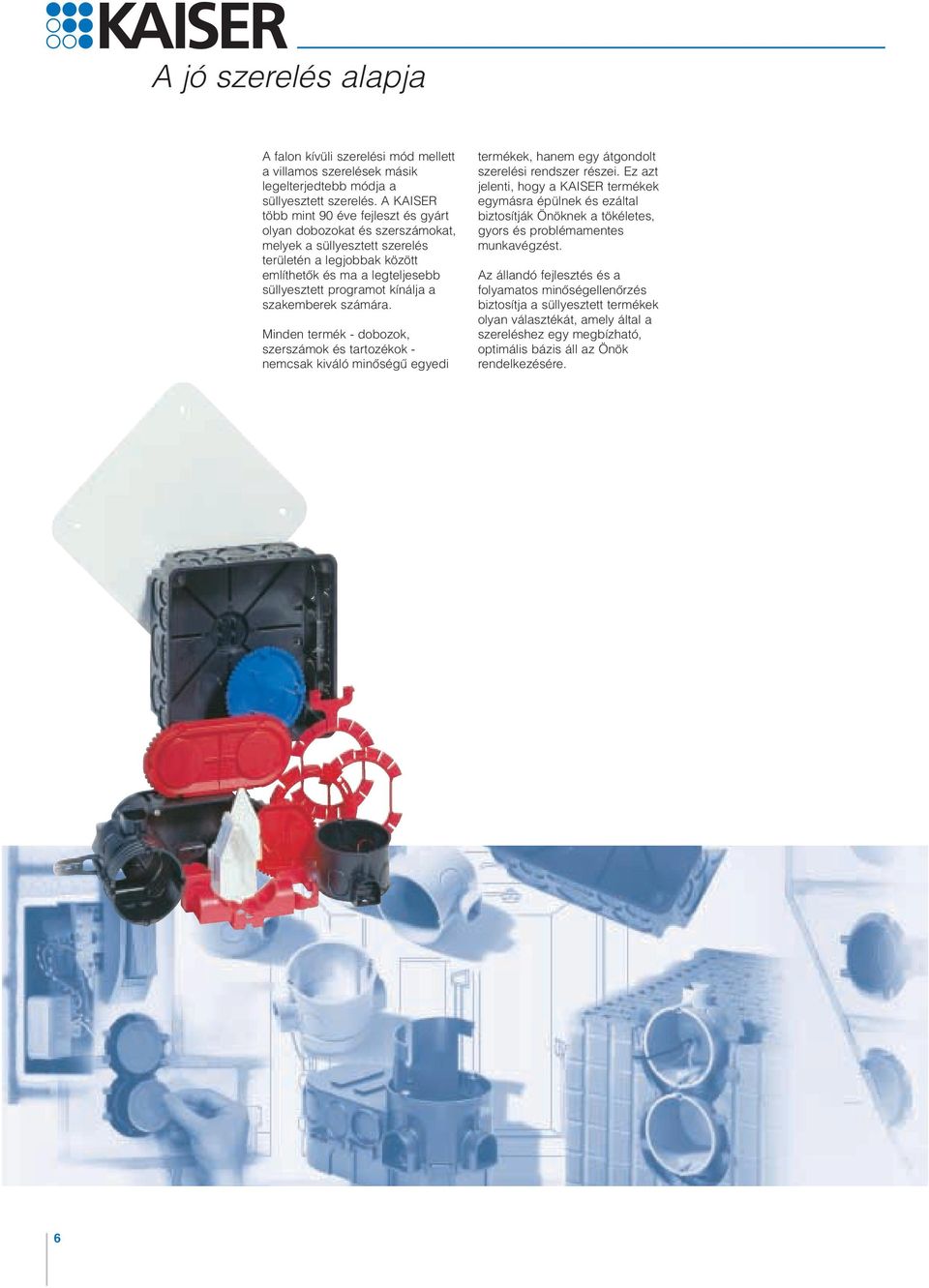

6 A jó szerelés alapja A falon kívüli szerelési mód mellett a villamos szerelések másik legelterjedtebb módja a süllyesztett szerelés. A KAISER több mint 90 éve fejleszt és gyárt olyan dobozokat és szerszámokat, melyek a süllyesztett szerelés területén a legjobbak között említhetœk és ma a legteljesebb süllyesztett programot kínálja a szakemberek számára. Minden termék - dobozok, szerszámok és tartozékok - nemcsak kiváló minœségæ egyedi termékek, hanem egy átgondolt szerelési rendszer részei. Ez azt jelenti, hogy a KAISER termékek egymásra épülnek és ezáltal biztosítják Önöknek a tökéletes, gyors és problémamentes munkavégzést. Az állandó fejlesztés és a folyamatos minœségellenœrzés biztosítja a süllyesztett termékek olyan választékát, amely által a szereléshez egy megbízható, optimális bázis áll az Önök rendelkezésére. 6

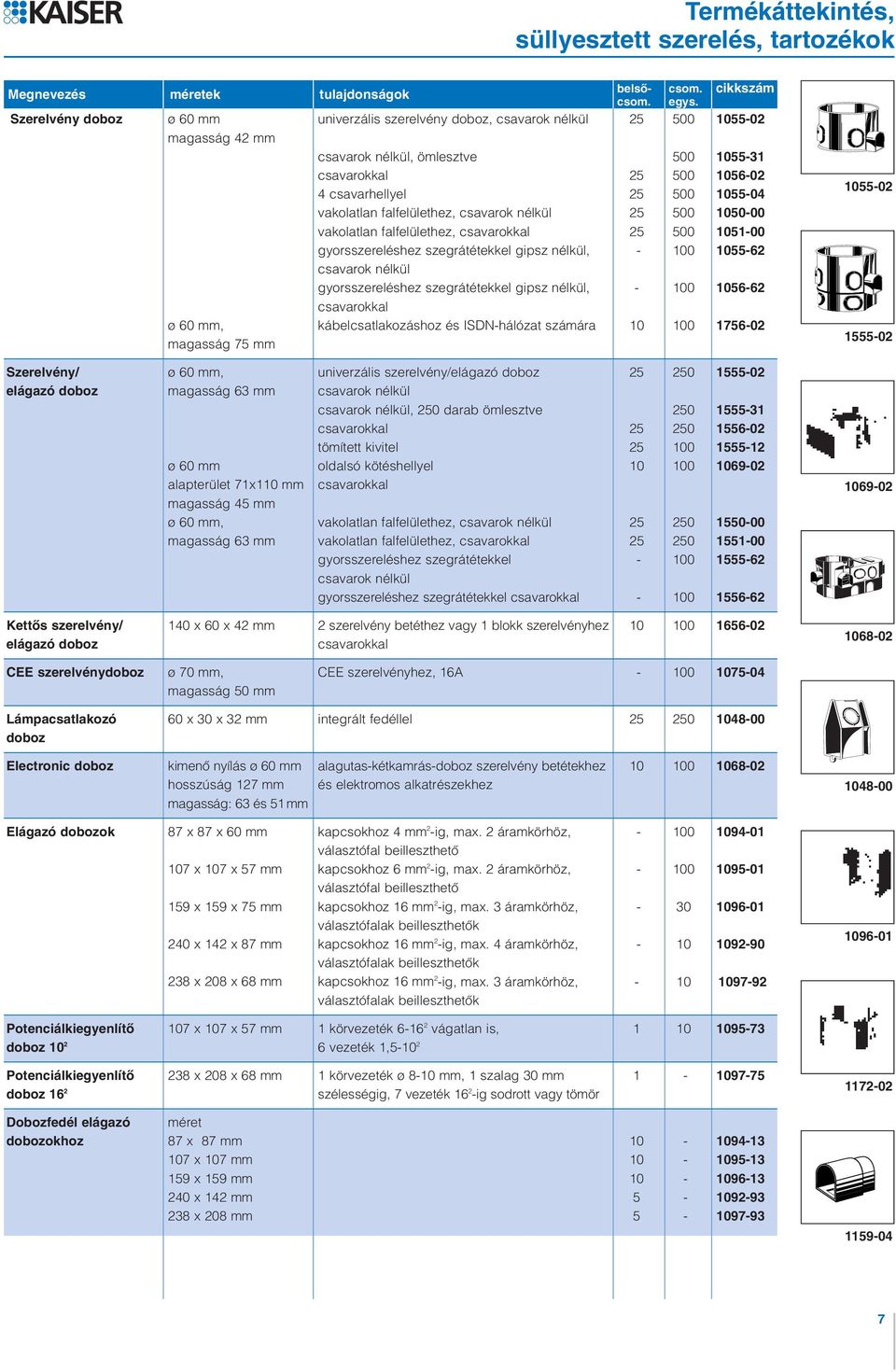

7 Termékáttekintés, süllyesztett szerelés, tartozékok belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Szerelvény doboz ø 60 mm univerzális szerelvény doboz, csavarok nélkül magasság 42 mm csavarok nélkül, ömlesztve csavarokkal csavarhellyel vakolatlan falfelülethez, csavarok nélkül vakolatlan falfelülethez, csavarokkal gyorsszereléshez szegrátétekkel gipsz nélkül, csavarok nélkül gyorsszereléshez szegrátétekkel gipsz nélkül, csavarokkal ø 60 mm, kábelcsatlakozáshoz és ISDN-hálózat számára magasság 75 mm Szerelvény/ ø 60 mm, univerzális szerelvény/elágazó doboz elágazó doboz magasság 63 mm csavarok nélkül csavarok nélkül, 250 darab ömlesztve csavarokkal tömített kivitel ø 60 mm oldalsó kötéshellyel alapterület 71x110 mm csavarokkal magasság 45 mm ø 60 mm, vakolatlan falfelülethez, csavarok nélkül magasság 63 mm vakolatlan falfelülethez, csavarokkal gyorsszereléshez szegrátétekkel csavarok nélkül gyorsszereléshez szegrátétekkel csavarokkal Kettœs szerelvény/ 140 x 60 x 42 mm 2 szerelvény betéthez vagy 1 blokk szerelvényhez elágazó doboz csavarokkal CEE szerelvénydoboz ø 70 mm, CEE szerelvényhez, 16A magasság 50 mm Lámpacsatlakozó 60 x 30 x 32 mm integrált fedéllel doboz Electronic doboz kimenœ nyílás ø 60 mm alagutas-kétkamrás-doboz szerelvény betétekhez hosszúság 127 mm és elektromos alkatrészekhez magasság: 63 és 51 mm Elágazó dobozok 87 x 87 x 60 mm kapcsokhoz 4 mm 2 -ig, max. 2 áramkörhöz, választófal beilleszthetœ 107 x 107 x 57 mm kapcsokhoz 6 mm 2 -ig, max. 2 áramkörhöz, választófal beilleszthetœ 159 x 159 x 75 mm kapcsokhoz 16 mm 2 -ig, max. 3 áramkörhöz, választófalak beilleszthetœk 240 x 142 x 87 mm kapcsokhoz 16 mm 2 -ig, max. 4 áramkörhöz, választófalak beilleszthetœk 238 x 208 x 68 mm kapcsokhoz 16 mm 2 -ig, max. 3 áramkörhöz, választófalak beilleszthetœk Potenciálkiegyenlítœ 107 x 107 x 57 mm 1 körvezeték vágatlan is, doboz vezeték 1, Potenciálkiegyenlítœ 238 x 208 x 68 mm 1 körvezeték ø 8-10 mm, 1 szalag 30 mm doboz 16 2 szélességig, 7 vezeték ig sodrott vagy tömör Dobozfedél elágazó méret dobozokhoz 87 x 87 mm x 107 mm x 159 mm x 142 mm x 208 mm

8 Termékáttekintés tartozékok belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Elágazó doboz ø 70 mm 6x1,5mm 2 sorkapocshoz vagy magasság 36 mm 5x2,5mm 2 sorkapocshoz fedél és fedél csavarok nélkül fedél és fedél csavarok nélkül, ömlesztve 500 fedéllel és fedél csavarokkal gyorsszereléshez gipsz nélkül szegrátétekkel Elágazó doboz ø 70 mm, 8x1,5mm 2 sorkapocshoz vagy 6x2,5mm magasság 56 mm sorkapocshoz 5x4mm 2 sorkapocshoz Elágazó doboz ø 70 mm, EIB-épületrendszer technikához magasság 56 mm Tartozékok Távtartó csonk 91 törpefeszültségæ szerelvények külön lefedésére Összekötœ idom szerelvény/elágazó dobozok 1555/ közvetlen átkötéséhez Vakolatkiegyenlítœ ø 60 mm, túl mélyen fekvœ dobozok kiegyenlítéséhez gyæræk magasság 12 mm szerelvény- és szerelvény/elágazó dobozoknál ø 60 mm, magasság 24 mm ø 70 mm, elágazódobozhoz magasság 12 mm ø 70 mm, magasság 24 mm Dobozrögzítœ beszerelési nyílás dobozbeszereléshez gipsz nélkül, ø 82 mm szerelvény dobozokhoz és szerelvény/elágazó dobozokhoz Vakolófedél a dobozok ismételt megtalálásához vakolás után szerelvény és szerelvény/elágazó dobozokhoz elágazó dobozokhoz kettœs szerelvény/elágazó dobozokhoz lámpacsatlakozó dobozokhoz elágazó dobozokhoz 87 x 87 mm elágazó dobozokhoz 107 x 107 mm Csavarozható fedél ø 92 mm minden doboztipushoz Körmös fedél ø 72 mm ø 60 mm-es dobozokhoz ömlesztve ø 85 mm ø 70 mm-es dobozokhoz ömlesztve ø 95 mm ø 80 mm-es dobozokhoz Készülék csavarok hosszúság 15 mm kétszeres felületkezelés alkalmas szerelvények és fedelek felerœsítésére hosszúság 25 mm hosszúság 40 mm Csavardoboz 100 darab csavar fajtánként; 15, 25, 40mm Plombálható csavarok hosszúság 15 mm csavarfej rézbœl harántfurattal hosszúság 40 mm

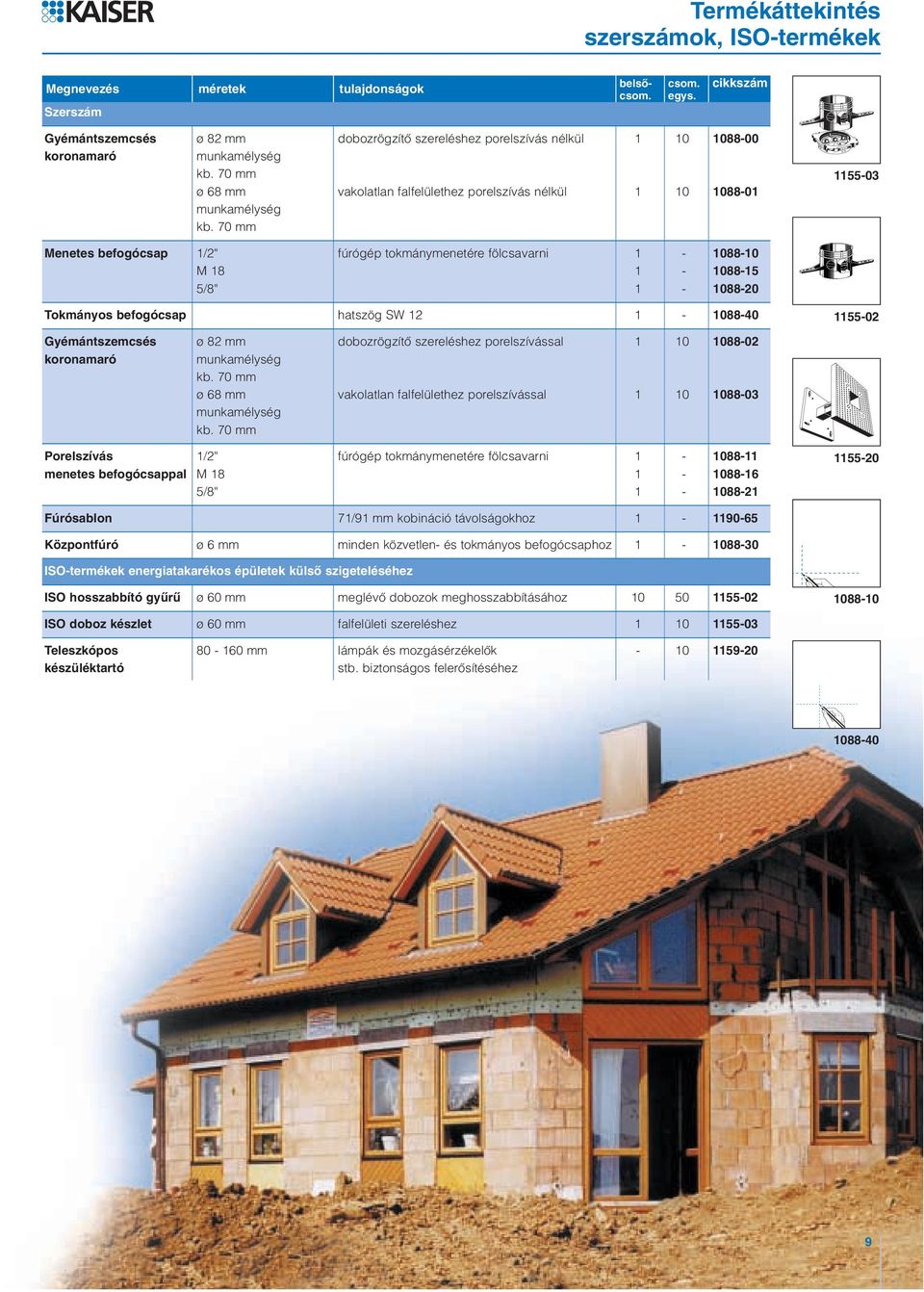

9 Termékáttekintés szerszámok, ISO-termékek Megnevezés méretek tulajdonságok Szerszám belsœ- csom. cikkszám csom. egys. Gyémántszemcsés ø 82 mm dobozrögzítœ szereléshez porelszívás nélkül koronamaró munkamélység kb. 70 mm ø 68 mm vakolatlan falfelülethez porelszívás nélkül munkamélység kb. 70 mm Menetes befogócsap 1/2" fúrógép tokmánymenetére fölcsavarni M /8" Tokmányos befogócsap hatszög SW Gyémántszemcsés ø 82 mm dobozrögzítœ szereléshez porelszívással koronamaró munkamélység kb. 70 mm ø 68 mm vakolatlan falfelülethez porelszívással munkamélység kb. 70 mm Porelszívás 1/2" fúrógép tokmánymenetére fölcsavarni menetes befogócsappal M /8" Fúrósablon 71/91 mm kobináció távolságokhoz Központfúró ø 6 mm minden közvetlen- és tokmányos befogócsaphoz ISO-termékek energiatakarékos épületek külsœ szigeteléséhez ISO hosszabbító gyæræ ø 60 mm meglévœ dobozok meghosszabbításához ISO doboz készlet ø 60 mm falfelületi szereléshez Teleszkópos mm lámpák és mozgásérzékelœk készüléktartó stb. biztonságos felerœsítéséhez

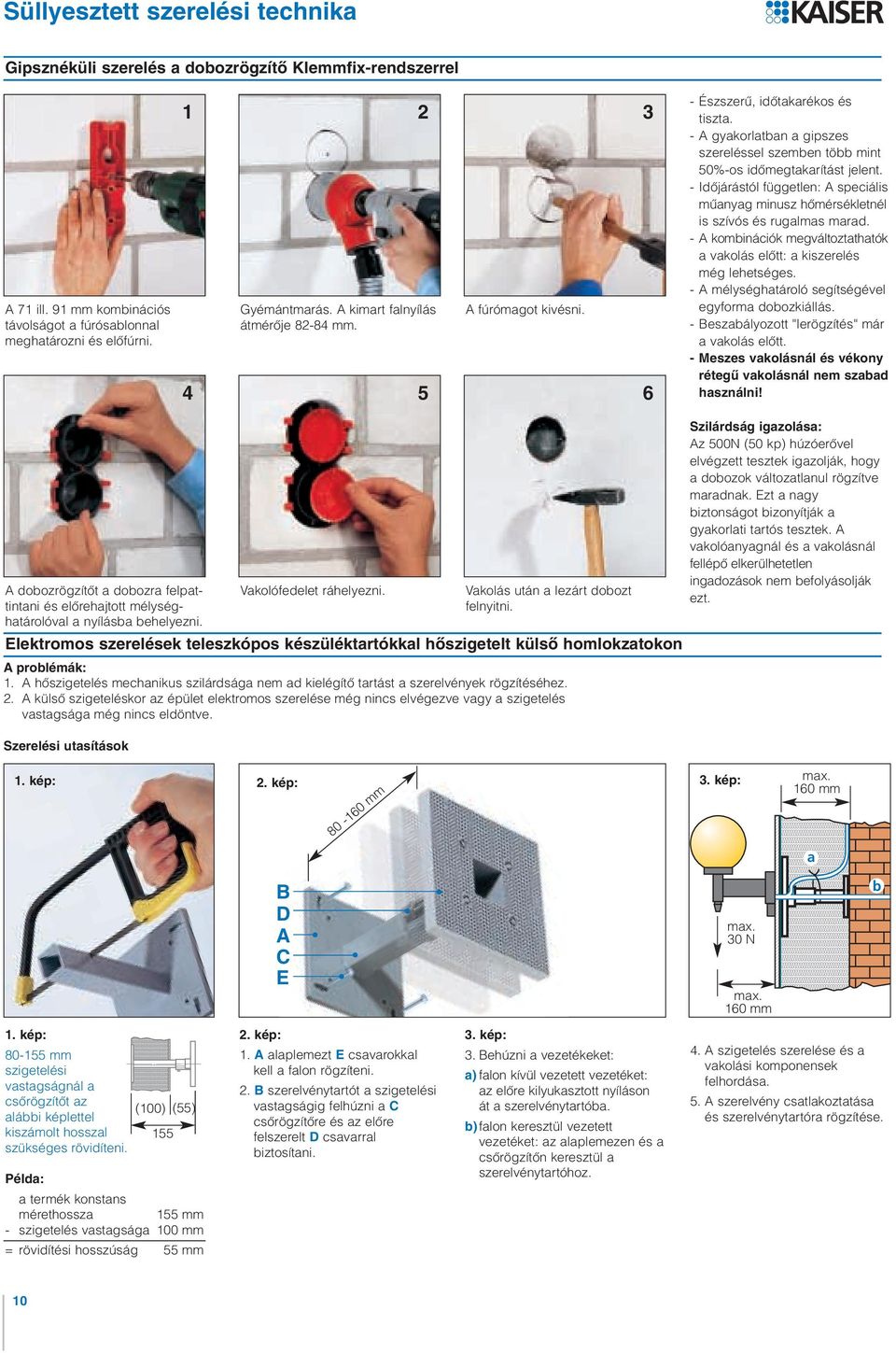

10 Süllyesztett szerelési technika Gipsznéküli szerelés a dobozrögzítœ Klemmfix-rendszerrel A 71 ill. 91 mm kombinációs távolságot a fúrósablonnal meghatározni és elœfúrni Gyémántmarás. A kimart falnyílás átmérœje mm. 5 A fúrómagot kivésni. 6 - Észszeræ, idœtakarékos és tiszta. - A gyakorlatban a gipszes szereléssel szemben több mint 50%-os idœmegtakarítást jelent. - Idœjárástól független: A speciális mæanyag minusz hœmérsékletnél is szívós és rugalmas marad. - A kombinációk megváltoztathatók a vakolás elœtt: a kiszerelés még lehetséges. - A mélységhatároló segítségével egyforma dobozkiállás. - Beszabályozott "lerögzítés" már a vakolás elœtt. - Meszes vakolásnál és vékony rétegæ vakolásnál nem szabad használni! A dobozrögzítœt a dobozra felpattintani és elœrehajtott mélységhatárolóval a nyílásba behelyezni. Vakolófedelet ráhelyezni. Vakolás után a lezárt dobozt felnyitni. Elektromos szerelések teleszkópos készüléktartókkal hœszigetelt külsœ homlokzatokon A problémák: 1. A hœszigetelés mechanikus szilárdsága nem ad kielégítœ tartást a szerelvények rögzítéséhez. 2. A külsœ szigeteléskor az épület elektromos szerelése még nincs elvégezve vagy a szigetelés vastagsága még nincs eldöntve. Szerelési utasítások Szilárdság igazolása: Az 500N (50 kp) húzóerœvel elvégzett tesztek igazolják, hogy a dobozok változatlanul rögzítve maradnak. Ezt a nagy biztonságot bizonyítják a gyakorlati tartós tesztek. A vakolóanyagnál és a vakolásnál fellépœ elkerülhetetlen ingadozások nem befolyásolják ezt. 1. kép: 3. kép: max. 2. kép: 160 mm mm a B D A C E max. 30 N max. 160 mm b 1. kép: mm szigetelési vastagságnál a csœrögzítœt az (100) (55) alábbi képlettel kiszámolt hosszal 155 szükséges rövidíteni. Példa: a termék konstans mérethossza 155 mm - szigetelés vastagsága 100 mm = rövidítési hosszúság 55 mm 2. kép: 1. A alaplemezt E csavarokkal kell a falon rögzíteni. 2. B szerelvénytartót a szigetelési vastagságig felhúzni a C csœrögzítœre és az elœre felszerelt D csavarral biztosítani. 3. kép: 3. Behúzni a vezetékeket: a) falon kívül vezetett vezetéket: az elœre kilyukasztott nyíláson át a szerelvénytartóba. b)falon keresztül vezetett vezetéket: az alaplemezen és a csœrögzítœn keresztül a szerelvénytartóhoz. 4. A szigetelés szerelése és a vakolási komponensek felhordása. 5. A szerelvény csatlakoztatása és szerelvénytartóra rögzítése. 10

11 Alkalmazási példák: Electronic doboz, cikkszám: Sokoldalúan beépíthetœ süllyesztett doboz elektronikus szerkezeti elemekhez. Egy hagyományos szerelvényen kívül egy elektronikus elem számára is van benne hely. Mindegy, hogy ez EIB aktor, rádiómodul, vészvilágítás vagy hálózati adóegység - az Electronic dobozba bármelyik elhelyezhetœ. A termékkel együtt szállított választófal gondoskodik a különbözœ feszültségszintek biztos elválasztásáról. A doboz bármely bepattintós alagútcsonkos KAISER szerelvény és szerelvény/elágazó dobozzal kombinálható. Elœnyösen alkalmazható bemeneti (kötés) dobozként, kombinációkhoz és még sok más célra. Bemeneti doboz kombinációkhoz Univerzális rádiójel adó, beépített antennával és redœnymozgató kapcsolóval. EIB nyomó-interfész, beépített 4-es vezérelt nyomóval. Süllyesztett hálózati adóegység hagyományos csillárkapcsolóval. Elektromos szerkezeti elemek fedett és probléma nélküli beszerelése. Kettœs kapcsoló-szabályzó aktor, 1-es EIB nyomóval. HF rádiómodul beépített rúdantennával és nyomóval. Süllyesztett kapcsoló aktor, 2-es EIB nyomóval. 11

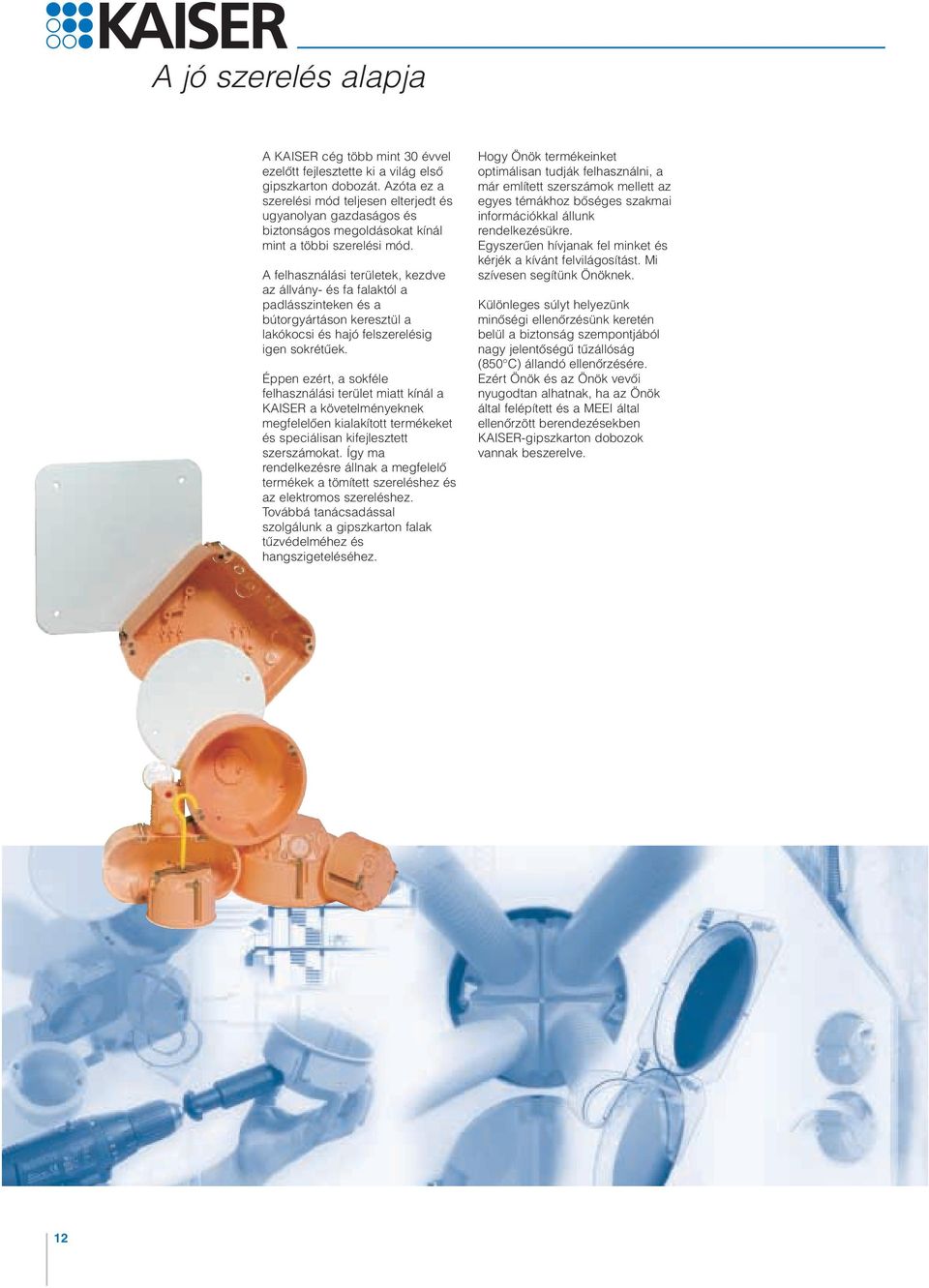

12 A jó szerelés alapja A KAISER cég több mint 30 évvel ezelœtt fejlesztette ki a világ elsœ gipszkarton dobozát. Azóta ez a szerelési mód teljesen elterjedt és ugyanolyan gazdaságos és biztonságos megoldásokat kínál mint a többi szerelési mód. A felhasználási területek, kezdve az állvány- és fa falaktól a padlásszinteken és a bútorgyártáson keresztül a lakókocsi és hajó felszerelésig igen sokrétæek. Éppen ezért, a sokféle felhasználási terület miatt kínál a KAISER a követelményeknek megfelelœen kialakított termékeket és speciálisan kifejlesztett szerszámokat. Így ma rendelkezésre állnak a megfelelœ termékek a tömített szereléshez és az elektromos szereléshez. Továbbá tanácsadással szolgálunk a gipszkarton falak tæzvédelméhez és hangszigeteléséhez. Hogy Önök termékeinket optimálisan tudják felhasználni, a már említett szerszámok mellett az egyes témákhoz bœséges szakmai információkkal állunk rendelkezésükre. Egyszeræen hívjanak fel minket és kérjék a kívánt felvilágosítást. Mi szívesen segítünk Önöknek. Különleges súlyt helyezünk minœségi ellenœrzésünk keretén belül a biztonság szempontjából nagy jelentœségæ tæzállóság (850 C) állandó ellenœrzésére. Ezért Önök és az Önök vevœi nyugodtan alhatnak, ha az Önök által felépített és a MEEI által ellenœrzött berendezésekben KAISER-gipszkarton dobozok vannak beszerelve. 12

13 Termékáttekintés Gipszkarton szerelvények, tömített kivitelek belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Szerelvény doboz ø 68 mm, univerzális szerelvény dobozok magasság: 47 mm ø 68 mm, univerzális szerelvény dobozok ömlesztve magasság: 47 mm ø 68 mm, halogénmentes kivitel magasság: 47 mm ø 68 mm, 7-28 mm-es lemezvastagsághoz magasság: 35 mm ø 68 mm, halogénmentes kivitel magasság: 35 mm ø 68 mm, 0,2-35 mm-es lemezvastagsághoz magasság: 41 mm ø 68 mm, halogénmentes kivitel magasság: 41 mm Szerelvény/elágazó ø 68 mm, szerelvény/elágazó dobozok doboz magasság: 61 mm ø 68 mm, szerelvény/elágazó dobozok ömlesztve magasság: 61 mm ø 68 mm, halogénmentes kivitel magasság: 61 mm ø 68 mm, 0,2-35 mm-es lemezvastagsághoz magasság: 61 mm ø 68 mm, halogénmentes kivitel magasság: 61 mm Kettœs-szerelvény/ 2 x ø 68 mm, 4 szerelvény csavarral elágazó doboz magasság: 47 mm 2 x ø 68 mm halogénmentes kivitel magasság: 47 mm CEE-szerelvény ø 74 mm, 12,5-35 mm-es lemezvastagsághoz doboz magasság: 50 mm ø 74 mm, halogénmentes kivitel magasság: 50 mm Lámpacsatlakozó 2 x ø 35 mm marófurat 2 x ø 35 mm (távolság 30 mm) doboz magasság: 65 mm csövekhez ø 35 mm, marófurat ø 35 mm magasság: 45 mm ø 35 mm, halogénmentes kivitel magasság: 45 mm Mennyezeti ø 68 mm, fémmenettel M5 csillárhoroghoz lámpadoboz magasság: 47 mm hosszúság min. 55 mm max. terhelés 20 N (2Kp) Csillárhorog M5 menettel L 55 mm M5 menettel L 65 mm Elágazó doboz ø 74 mm, 5 x 2,5 mm 2 vagy 7 x 1,5mm 2, fedéllel magasság: 50 mm ø 74 mm, halogénmentes kivitel magasság: 50 mm 2 x ø 68 mm 2 x ø 68 mm (távolság 71 mm) magasság: 47 mm 10 x 1,5 mm 2, 8 x 2,5 mm 2, 6 x 4 mm 2 dobozfedél cikk-szám ø 120, kapcsok 4 mm 2 -ig TS 35 szabványsínhez magasság: 65 mm ø 120, halogénmentes kivitel magasság: 65 mm

14 Gipszkarton-szerelvények, tömített kivitelek, belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Elágazó doboz 4 x ø 35 mm 107 x 107 x 53 mm kapcsokhoz 4 mm 2 -ig max. 2 áramkörhöz, választófal beilleszthetœ 4 x ø 35 mm halogénmentes kivitel x ø 68 mm 165 x 165 x 72 mm max. 2 áramkörhöz kapcsokhoz 16 mm 2 -ig (több áramkörnél választófalak beilleszthetœk) 4 x ø 68 mm halogénmentes kivitel x ø 68 mm 240 x 140 x 72 mm max. 3 áramkörhöz kapcsokhoz 16 mm 2 -ig 4 x ø 68 mm halogénmentes kivitel x ø 68 mm 235 x 205 x 72 mm max. 3 áramkörhöz kapcsokhoz 16 mm 2 -ig 4 x ø 68 mm halogénmentes kivitel Potenciálkiegyenlítœ 107 x 107 x 53 mm, 1 körvezeték doboz 10 2 vágatlan is, 6 vezeték 1, Potenciálkiegyenlítœ 235 x 205 x 72 mm, 1 körvezeték ø 8-10 mm, doboz szalag 30 mm szélességig, 7 vezeték ig, sodrott vagy tömör ,5 7, ,5 8,5 Stutzen 22, Dobozfedél nagyság 107 x 107 mm elágazó dobozokhoz nagyság 165 x 165 mm nagyság 240 x 140 mm nagyság 235 x 205 mm Választófalak nagyság 107 x 107 mm elágazó dobozokhoz nagyság 240 x 140 mm áramkörök nagyság 235 x 205 mm elválasztásához elágazó dobozhoz ø tömített kivitelek Szerelvény/elágazó ø 68 mm, tömített kivitel doboz magasság: 65 mm ø 68 mm, halogénmentes kivitel magasság: 65 mm ø 68 mm, tömített kivitel magasság: 65 mm kapocsrögzítéshez tömörfában 10 mm vastagságban gipszkartonhoz nem alkalmas! Szerelvény doboz ø 68 mm, tömített kivitel magasság: 47 mm falakhoz 0,2-35 mm-ig burkolathoz peremmaró nélkül ø 68 mm, halogénmentes kivitel magasság: 47 mm CEE szerelvény doboz ø 74 mm, 12,5-35 mm lemezvastagsághoz magasság: 50 mm Elágazó doboz ø 120 ø 120 mm, tömített kivitel magasság: 65 mm kapcsok 4 mm 2 -ig TS 35 szabványsínhez ø 120 mm, halogénmentes kivitel magasság: 65 mm Univerzális lyukkivágó ø 4-25 mm bitcsatlakozás 1/4" akkus csavarhúzóhoz Tömítœ fólia /77, /79/ cikkszámhoz Összekötœ idom /12/ cikkszámhoz kombinációkhoz halogénmentes kivitel / hez

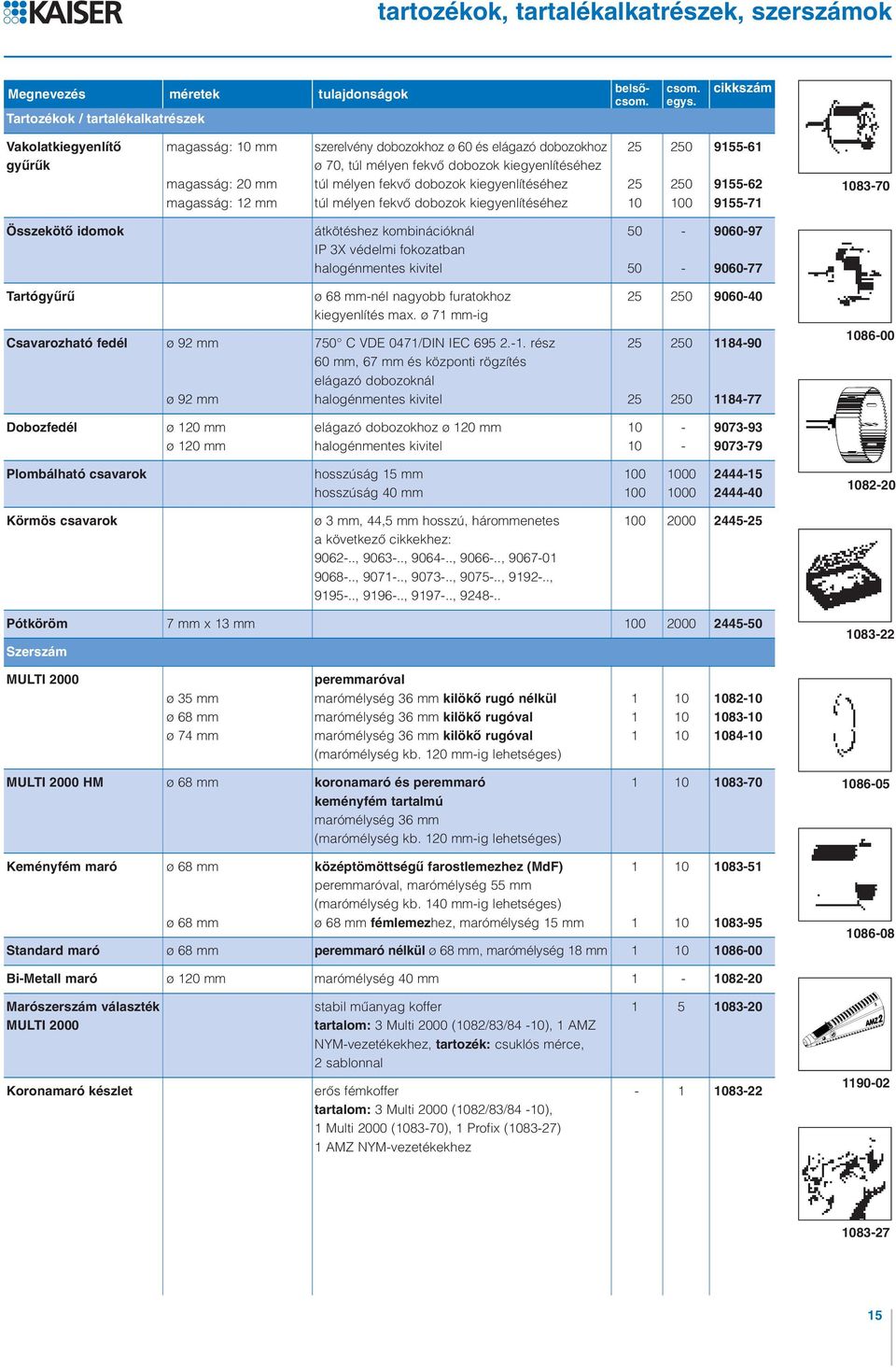

15 tartozékok, tartalékalkatrészek, szerszámok Megnevezés méretek tulajdonságok Tartozékok / tartalékalkatrészek belsœ- csom. cikkszám csom. egys. Vakolatkiegyenlítœ magasság: 10 mm szerelvény dobozokhoz ø 60 és elágazó dobozokhoz gyæræk ø 70, túl mélyen fekvœ dobozok kiegyenlítéséhez magasság: 20 mm túl mélyen fekvœ dobozok kiegyenlítéséhez magasság: 12 mm túl mélyen fekvœ dobozok kiegyenlítéséhez Összekötœ idomok átkötéshez kombinációknál IP 3X védelmi fokozatban halogénmentes kivitel Tartógyæræ ø 68 mm-nél nagyobb furatokhoz kiegyenlítés max. ø 71 mm-ig Csavarozható fedél ø 92 mm 750 C VDE 0471/DIN IEC rész mm, 67 mm és központi rögzítés elágazó dobozoknál ø 92 mm halogénmentes kivitel Dobozfedél ø 120 mm elágazó dobozokhoz ø 120 mm ø 120 mm halogénmentes kivitel Plombálható csavarok hosszúság 15 mm hosszúság 40 mm Körmös csavarok ø 3 mm, 44,5 mm hosszú, hárommenetes a következœ cikkekhez: , , , , , , , , , , , , Pótköröm 7 mm x 13 mm Szerszám MULTI 2000 peremmaróval ø 35 mm marómélység 36 mm kilökœ rugó nélkül ø 68 mm marómélység 36 mm kilökœ rugóval ø 74 mm marómélység 36 mm kilökœ rugóval (marómélység kb. 120 mm-ig lehetséges) MULTI 2000 HM ø 68 mm koronamaró és peremmaró keményfém tartalmú marómélység 36 mm (marómélység kb. 120 mm-ig lehetséges) Keményfém maró ø 68 mm középtömöttségæ farostlemezhez (MdF) peremmaróval, marómélység 55 mm (marómélység kb. 140 mm-ig lehetséges) ø 68 mm ø 68 mm fémlemezhez, marómélység 15 mm Standard maró ø 68 mm peremmaró nélkül ø 68 mm, marómélység 18 mm Bi-Metall maró ø 120 mm marómélység 40 mm Marószerszám választék stabil mæanyag koffer MULTI 2000 tartalom: 3 Multi 2000 (1082/83/84-10), 1 AMZ NYM-vezetékekhez, tartozék: csuklós mérce, 2 sablonnal Koronamaró készlet erœs fémkoffer tartalom: 3 Multi 2000 (1082/83/84-10), 1 Multi 2000 ( ), 1 Profix ( ) 1 AMZ NYM-vezetékekhez

16 Szerszámok, tartozékok, tartalékalkatrészek Megnevezés méretek tulajdonságok Multi 2000 tartalékalkatrészek belsœ- csom. cikkszám csom. egys Koronamarók ø 35 mm kilökœ rugó nélkül MULTI 2000 ø 68 mm kilökœ rugóval ø 74 mm kilökœ rugóval Koronamarók ø 68 mm kilökœ rugóval MULTI 2000 HM keményfémhez Peremmaró induktív edzett MULTI 2000 ø 35 mm ø 68 mm ø 74 mm Peremmaró ø 68 mm keményfémhez MULTI 2000 HM Befogócsapok 10 mm-es fúrótokmányhoz fúróbetéttel Multi 2000 maróhoz 13 mm-es fúrótokmányhoz fúróbetéttel SDS-plus gyors befogó fúróbetét nélkül Fúróbetét mindegyik ø 6 mm befogó felülettel Multi 2000-hez Kilökœ rugó szerelési utasítás: marót befogni, régi Multi 2000 maróhoz kilökœt szerszámmal lehúzni. az új kilökœt ø 68 / 74 mm szerszámmal a kereten át a koronamaró aljára nyomni Standard-marók tartalékalkatrészei Maróbetétek ø 35 mm marómélység 18 mm, zárt kivitel ø 68 mm vágófogak edzettek ø 74 mm ø 68 mm marómélység 40 mm, zárt kivitel ø 74 mm vágófogak edzettek Peremmaró ø 68 mm fallal színelœ dobozok beszereléséhez induktív edzett Fúróbetét standard maróhoz ø 68 mm Kábelcsupaszító AMZ 2 NYM-vezetékekhez 3 x 1,5-5 x 2,5 mm 2, körbevágás és hosszvágás Gipszkarton kombinációk 71 mm + 91 mm sablonok Profix marókészülék porelszívással ø mm-tól pontos kombinációkhoz 71 mm-tœl vagy 91 mm felhelyezni a fúrógépek 43 mm-es szorítónyakára VARIOCUT vágásmélység max. 45 mm, univerzális lyukmaró keményfém-vágóbetétekkel kerek nyílásokhoz üreges falú építœanyagokhoz, porelszívással mm-tœl kerek nyílásokhoz mm-tœl VARIOCUT tartalom: 1 VARIOCUT , marókészlet / VARIOCUT ø mm vágóbetét ø mm VARIOCUT 1 mm vastagságig vágóbetét fémhez ø mm ø mm

17 Szerszámok, tartozékok, tartalékalkatrészek belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Keményfém üreges falú építœanyagokhoz vágóbetétek (2 Stck) fémhez (2 Stck) Fúróbetét VARIOCUT-hoz ø 6 mm, befogó felülettel Megvezetœ készülék megvezetœ segítség VARIOCUT-hoz Ragasztó fólia a megvezetœ készülék rögzítéséhez (20Stck)

18 Üregesfal szerelési technika Gipszkarton dobozok beszerelése, tömített kivitelezés Megjelölni és a beszerelési nyílásokat kimarni, dobozok kombinációjánál a soroláshoz a Profix marókészüléket használni. Tömítœ fóliát szükség esetén (pl. gipszkartonnál) felragasztani. Csövekhez, vezetékekhez és összekötœ idomokhoz a bevezetéseket lyukkivágóval kivágni. Vezetékeket befæzni vagy a csövet kis elfordítással bepattintani. Ebben az esetben ügyelni kell a csœ szoros illesztésére A csœszögállás csökkentésére (a doboz könnyebb bevezetése) a hajlítható dobozfeneket középen benyomni. Rögzítœfüleket meghúzni vagy a dobozt benyomni a nyílásba. Kombinációknál az összekötœ idomokat bevezetni. Nyílásokat a beszerelés elœtt kell kivágni. A kész beszerelés. Univerzális lyukkivágó A kívánt nyílásátmérœt a csœhöz vagy vezetékhez a beállító persely táblázatából lehet megállapítani. A 0-helyzetbœl a reteszelœ gombot hüvelykujjal megnyomni, markolatot balra a beállító skála irányába fordítani addig amíg a reteszelœ gomb a beállító persely rovátkájába beugrik. A markolatot a perselyben eltolni amíg a nyilhegy (balra/jobbra) a megállapított átmérœ reteszelœ nyílásában van. A markolatot a gomb beugrásáig a nyilhegy irányába elfordítani. Vágóhegyet odailleszteni és könnyæ nyomással jobbra forgatva ütközésig vágni. Több nyílás kivágásánál vagy keményebb mæanyagoknál akkus csavarhúzót kell használni. Ehhez egy befogott 1/4"-bit-et a markolat belsœ hatszögletébe kell betolni. AMZ 2 kábelcsupaszító Rövid vezetékeknél: 1 2 Hosszú vezetékeknél: 1 2 A fogót felnyitni és a vezetékre helyezni. 3 4 A fogót összenyomni, 2x megfordítani és a bevágott kábelköpenyt lehajlítani. A kábelszigetelést zárt fogóval lehúzni. A fogót használat után összenyomni! A fogót felnyitni és a vezetékre helyezni. 18 A fogót összenyomni, 2x megfordítani a kerek bevágáshoz. Huzalszigetelést nem lehajlítani! A fogót felnyitni és a kerek bevágás fölött hagyni. A reteszt elœrenyomni, tartani és ismét összenyomni. A fogót a retesz alatt megmarkolni és húzásával a huzalszigetelést felvágni. Huzalszigetelést eltávolítani.

19 Gipszkarton szerelési technika Mæszaki információk Megelœzœ tæzvédelem halogénmentes gipszkarton dobozokkal. Halogénmentes gipszkarton dobozok használata mindig ajánlatos, ha magas tæzvédelmi követelmények komoly szerepet játszanak. Így például olyan épületekben, ahol sok ember tartózkodik iskolák, kórházak, szállodák, repülœterek, irodaépületek stb. és olyan épületekben, melyekben jelentœs tárgyi értékek vannak: múzeumok, számítógépközpontok, erœmævek stb. Tæzvédelmi falak beépítése. Tæzvédelmi falakba is engedélyezve van gipszkarton dobozok beépítése. A következœ korlátozásokat viszont figyelembe kell venni: 1. Gipszkarton dobozokat nem szabad egymással szemben beépíteni. 2. A tæzvédelmi szigetelœanyagokat csak 30 mm vastagságra szabad összenyomni mm vastagságú vagy vékonyabb falaknál nem szabad dobozokat beépíteni. Nem ásványi szigetelœanyagoknál a gipszkarton dobozokat adott esetben gipsszel vagy hasonló anyagokkal kell bevonni. Ezeket a feltételeket nem szabad tæzfalakra vagy erre vonatkozó tæzvédelmi bevonatokra alkalmazni. Mæanyagok környezettel szembeni összeegyeztethetœsége. A KAISER szerelési anyagok mæanyagból készülnek, melyek az ártalmas anyagokról szóló rendelkezés követelményeinek megfelelnek. Teljesítik az anyagok forgalombahozatalával kapcsolatos szabályokat. Rendeltetésszeræ felhasználásnál káros kibocsátások nem ismeretesek. Anyagtáblázat Multi 2000 árucikk-sz árucikk-sz árucikk-sz Multi 2000 HM cikkszám Keményfém tartalmú Keményfém- MDF-maró cikkszám Keményfém-lemezmaró cikkszám Standard-maró cikkszám Bi-Metall maró cikkszám VARIOCUT - univerzális lyukmaró Kívánt minimális fúrógép teljesítmény 600 W 600 W 1000 W 600 W 600 W 1000 W max. fúrógép teljesítmény = 700 W ø mm ø mm Anyag ajánlott fordulatszám min -1 Gipszkarton Faforgácslemez, bevonat nélkül Faforgácslemez, bevonattal Fa, puha Fa, kemény Rétegpréselt-anyag (Pertinax pl.) FERMACELL MDF-lemez Acéllemez* ** Aluminium lemez ** Multiplex-lemez 700 * vágóolajat használni, ** korlátozással Anyag ajánlott fordulatszám min -1 Gipszkarton Fatáblák* Fa Mennyezet modulok Faforgácslemezek FERMACELL MDF-lemezek Falcsempék* Kemény gumi** Fém*** (ø mm) (ø mm) * korlátozással, ** 10 mm-ig, *** 1 mm-ig 19

20 A jó szerelés alapja Rövid építési idœ, tisztán kalkulálható költségek és érdekes racionalizálási lehetœségek több mint negyven éve ezek a betonépítés elœnyei a hagyományos építkezéssel szemben. A KAISER betonépítési program, mint megbízható és gyors szerelési rendszer, világszerte elismert. Széles termékválasztéka következtében a KAISER betonépítési termékek majdnem minden zsaluzási-és betonozási eljárásnál felhasználhatók. Sœt még "speciális alkalmazásoknál" is, mint csoport- és alagútzsaluzat vagy elœregyártott elemek ipari termelése (nagytáblás építkezési mód vagy szerelœ építkezés), Önöknek mindenkor az optimális megoldást kínáljuk. Különösen szeretnénk itt kiemelni az új, B 2 programunkat az üzemi betonelemgyártás elœszereléséhez. A felhasználóbarát választék többek között funkcionális felépítésével, szerelésre kész öntapadó technikájával és masszív, torzióbiztos technikájával tænik ki. Magától értetœdœen a betonépítési termékek is, mint minden KAISERtermék, megfelelnek az érvényes nemzetközi elœírásoknak. 20

21 Termékáttekintés Beton szerelés helyszíni betonozáshoz Megnevezés méretek tulajdonságok Fali beépítéshez belsœ- csom. cikkszám csom. egys. Szerelvény doboz ø 60 mm, univerzális-szerelvénydoboz magasság 53 mm 2 jelzés kábelekhez vagy csövekhez ø 25 mm-ig 4 csavarhely szerelvényrögzítéshez ø 60 mm, különlegesen vékony falakhoz magasság 41 mm 2 jelzés kábelekhez vagy csövekhez ø 16 mm-ig 4 csavarhely szerelvényrögzítéshez Szerelvény/elágazó ø 60 mm, univerzális szerelvény/elágazó doboz doboz magasság 77 mm 8 jelzés kábelekhez vagy csövekhez ø 25 mm-ig 4 csavarhely szerelvényrögzítéshez ø 60 mm, mint nagycsöves doboz, 2 jelzés kábelekhez vagy magasság 74 mm csövekhez ø 25 mm-ig, 2 jelzés kábelekhez vagy csövekhez ø 38,5 mm-ig 2 csavarhely szerelvényrögzítéshez CEE szerelvény doboz ø 70 mm, CEE szerelvényhez, 16A magasság 61 mm tömítœ gyærævel, IP 44 2 jelzés kábelekhez vagy csövekhez ø 25 mm-ig Lámpacsatlakozó ø 35 mm, 2 jelzés kábelekhez vagy csövekhez ø 25 mm-ig doboz magasság 53 mm Elágazó doboz ø 70 mm, kábelekhez vagy csövekhez ø 28,5 mm-ig magasság 61 mm kapcsokhoz 4 mm 2 -ig fedél és fedélcsavarok nélkül fedéllel és fedélcsavarokkal Elágazó doboz kábelekhez és csövekhez ø 42,5 mm-ig 128x128x75 mm kapcsokhoz 6 mm 2 -ig x180x79 mm kapcsokhoz 16 mm 2 -ig x220x77 mm kapcsokhoz 16 mm 2 -ig Potenciálkiegyenlítœ 128x128x75 mm 1 körvezeték vágatlan is, doboz vezeték 1, Potenciálkiegyenlítœ 250x220x77 mm 1 körvezeték ø 8-10 mm, 1 szalag 30 mm doboz 16 2 szélességig, 7 vezeték ig sodrott vagy tömör Mennyezetbe építéshez Mennyezeti doboz 45 magasság 55 mm 4 jelzés kábelekhez vagy csövekhez ø 25 mm-ig kimenœ nyílás ø 35 mm fémanyával M5 csillárhoroghoz kimenœ nyílás ø 60 mm Mennyezeti doboz 45 magasság 46 mm 4 jelzés kábelekhez vagy csövekhez ø 25 mm-ig kimenœ nyílás ø 35 mm horog felerœsítés nélkül kimenœ nyílás ø 60 mm Mennyezeti magasság 82 mm 8 jelzés kábelekhez vagy csövekhez ø 25 mm-ig elágazódoboz kimenœ nyílás ø 35 mm fémanyával M5 csillárhoroghoz kimenœ nyílás ø 60 mm magasság 79 mm nagycsöves doboz, 2 jelzés kábelekhez vagy kimenœ nyílás ø 60 mm vagy csövekhez ø 38,5 mm-ig, 2 jelzés kábelekhez vagy csövekhez ø 25 mm-ig fémanyával csillárhoroghoz Betonpanel nagydoboz magasság 115 mm mint nagydoboz, 3-részes, 4 jelzés kimenœ nyílás ø 60 mm kábelekhez vagy csövekhez ø 35 mm-ig, 8 jelzés kábelekhez vagy csövekhez ø 25 mm-ig fémanyával csillárhoroghoz 2-részes Fal- és mennyezeti átmenetek Vég- és DIN EN csœhöz 2-részes, csövek összekötéséhez vagy mint átmeneti csonk külsœ-ø 20 mm mennyezeti kivezetés külsœ-ø 25 mm külsœ-ø 32 mm

22 szerszámok, tartozékok, felerœsítési tartozékok helyszíni betonozáshoz / ,5 8,5 9,5 7,5 Stutzen 22, belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Fali- és DIN EN csœhöz felhasználás kizárólag vég- és átmenœ csonkkal mennyezeti kivezetœ 30 csövek összekötéséhez vagy mint mennyezeti kivezetés, ideális csœvezetés kis kivezetœvel külsœ-ø 20 mm külsœ-ø 25 mm külsœ-ø 32 mm Mennyezeti sáv DIN EN csœhöz betonban marad, mennyezeti kivezetœ válszfalba csatlakozáshoz, csövek mennyezeti kivezetéséhez vagy összekötéséhez, nagy tæréskiegyenlítés, a zsalu felœl nyitott külsœ-ø 20 mm külsœ-ø 25 mm külsœ-ø 20 és 25 mm ismét használható (kizsaluzás után a betonból kiemelni) Csœrögzítœ beton mennyezeti csövek biztonságos szereléséhez Íves csœrögzítœ nagy hajlító sugarú beton mennyezeti csövek biztonságos szereléséhez Szerszámok Univerzális ø 4-25 mm bitcsatlakozás 1/4" akkus csavarhúzóhoz lyukkivágó Dörzsár DIN EN csœhöz elœre lyukasztott bevezetések külsœ-ø 25 mm megnagyobbításához külsœ-ø 32 mm külsœ-ø 40 mm Lyukasztó- és terpesztœ- hosszúság 150 mm dobozok, csonkok stb. felerœsítéséhez csap illesztœ fa zsaluzásokon speciális terpesztœcsappal hosszúság 340 mm Szegillesztœ hosszúság 150 mm dobozok, csonkok stb. felerœsítéséhez fa zsaluzásokon acélszegekkel fej-ø 4 mm hosszúság 340 mm Tartozékok Kemény doboztetœ kivezetœ nyíláshoz mennyezeti dobozhoz kitörhetœ nyílással ø 35 mm vezetékekhez és csillárhoroghoz ø 60 mm Csillárhorgok szárhosszúság (L) utólagos beépítés M5 menet, 55 mm teljesen szigetelt, max. megterhelés 100 N (10 kp) mm mm mm mm mm mm mm Vakolófedél kivezetœ nyíláshoz mennyezeti- és lámpacsatlakozó dobozok újra ø 35 mm megtalálásához Csœlezárók DIN EN csœhöz ø 20 mm ø 25 mm Távtartó idom 91 törpefeszültségæ szerelvények külön lefedéséhez

23 Felerœsítési tartozékok belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Csœ- és kábel kábelek vagy csövek rögzítéséhez a zsaluzaton, távolságtartó felerœsítés a zsaluzaton szegekkel, terpesztœcsapokkal vagy csavarokkal Csœ- és kábelrögzítœ csœ- és kábel távolságtartóhoz Választófalak dobozméret elágazó dobozok áramkör elválasztásához x 180 mm 250 x 220 mm Dobozfedél dobozméret elágazó dobozokhoz x 128 mm 180 x 180 mm x 220 mm Csavarozható fedél ø 92 mm minden doboztipushoz Gégecsœ rögzítœ DIN EN csœhöz a csöveket kicsúszás ellen biztosítja ø 20 mm extrém megterhelésnél Felerœsítési tartozékok Terpesztœcsap szükséges gyors felerœsítéshez acél zsaluzatokon furat ø 5,5 mm dobozokhoz, csonkokhoz stb Ragasztófólia ø 53 mm dobozok elmozdulásmentes felerœsítéséhez fekvœ zsaluzatra, álló zsaluzatnál kiegészítœen alátámasztani, zsaluzatot zsírtalanítani Ellentámasz fali dobozok alátámasztásához fekvœ és álló ragasztófóliához zsaluzatokra, támasztócsœhöz NG 11 (Pg), felerœsítés a zsaluzaton ragasztófólia segítségével Rögzítœ mágnes ø 62 mm, dobozok elmozdulásmentes felerœsítéséhez magasság 18 mm fekvœ zsaluzatra, álló zsaluzatnál kiegészítœen alátámasztani, zsaluzatot zsírtalanítani, behelyezéshez: a doboz elœlapjának nyílását eltávolítani Ellentámasz fali dobozok alátámasztásához fekvœ és álló zsaluzatokra, támasztócsœhöz NG 11 (Pg.), felerœsítés a zsaluzaton: szegekkel, csavarokkal vagy terpesztœ csapokkal

24 24

25 KAISER színrendszer Beton szerelési technika Alkalmazási útmutató helyszínen elœállított betonhoz A különbözœ színek lehetœvé teszik a dobozrészek felszerelésének gyors optikai ellenœrzését. zöld Elœlapok, melyeket a zsaluzatra kell felerœsíteni. A kizsaluzás után az elœlap nyílását el kell távolítani. sárga Az oldalfalra szerelhetœ dobozok hátrészei, támasztócsœ rögzítœ nyílásokkal. piros A mennyezetbe szerelhetœ dobozok hátrészei, csillárhoroghoz szükséges koronaanyával. szürke Dobozok közbensœ részei és felerœsítœ tartozékai. Felerœsítœ rendszerek Dobozok felerœsítése zsaluzási módtól és terméktœl függœen különbözœ. Más, az itt megadottaktól eltérœ zsaluzási módoknál megfelelœ módon szintén alkalmazhatók ezek a rögzítési rendszerek. Fa-zsaluzás szeg, ø 2 mm facsavar ø 4 mm menetes terpesztœcsap M6 Minden fali- és mennyezeti dobozhoz, csonkhoz, kivezetœhöz, ellentámaszhoz, mennyezeti sávhoz, csœ-és kábelrögzítœhöz. Minden fali- és mennyezeti dobozhoz, ellentámaszhoz, csœés kábelrögzítœhöz. Acél-zsaluzás terpesztœcsap mágnes ráhegesztœ csavar M6 ragasztófólia Minden fali- és mennyezeti dobozhoz, csonkhoz, kivezetœhöz, ellentámaszhoz, csœ- és kábelrögzítœhöz. Fali- és mennyezeti dobozokhoz ø 60 mm szerelési nyílással. Behelyezéshez dobozelœlapból a vakolatréteget eltávolítani. Minden fali- és mennyezeti dobozhoz, ellentámaszhoz. Minden fali- és mennyezeti dobozhoz ø 60 vagy 70 mm, szerelési nyílással, ragasztóellentámaszhoz. hœragasztó Minden fali- és mennyezeti dobozhoz, csonkhoz, kivezetœhöz, ellentámaszhoz, mennyezeti sávhoz, csœ- és kábelrögzítœhöz 25

26 Beton szerelési technika Alkalmazási útmutató helyszínen elœállított betonhoz Fali- és mennyezeti átmenetek, kivezetœk Mennyezeti dobozok elektromos csatlakozások összekötésére, valamint lámpák felerœsítésére horogra (1) és mennyezeti kivezetésként közfalakhoz (2). 3 Fali- és mennyezeti ívdarabok 30 mint mennyezeti kivezetœk pl. könnyæszerkezetæ falba bevezetéshez vagy mennyezeti lámpához (3) és mint fali kivezetœ pl. vezetékszereléshez nyersbeton padlón (4). 5 6 Fali- és mennyezeti átmenetek: vég- és átmeneti csonkokkal (5), mennyezeti sávokkal, betonban maradó vagy ismét felhasználható formában (6). Egysoros kombinációk DIN szerint vízszintesen A kombinációtávolság DIN szerint 71 mm. A doboz elœlapoknak összekötœ tüskéik vannak az egyszeræbb összeillesztéshez vízszintesen és függœlegesen a helyes távolságban vízszintesen A 91 mm távolsághoz a törpefeszültségæ szerelvények külön lefedéséhez be kell helyezni a 91 mm-es távtartó idomot. függœlegesen függœlegesen Felerœsítés zsaluzatra Az elœlapot felerœsíteni a zsaluzatra. A csœ- és kábelbevezetést lyukkivágóval kivágni. A közbensœ- és hátsó részt a csœvel vagy kábellel az elœlapra helyezni és betonozni. 4 5 A zsalu eltávolítása után a bebetonozott dobozt felnyitni. A vezetékeket behúzni, kötéseket elkészíteni és a szerelvényt vagy fedelet rögzíteni. 26

27 Rendszerkomponensek és vezetékelrendezés Beton szerelési technika Alkalmazási útmutató helyszínen elœállított betonhoz A KAISER betonépítési rendszer minden betonozási eljáráshoz és építési módhoz univerzálisan alkalmazható. Minden, a fali- és mennyezeti átvezetéssel kapcsolatos problémát a legegyszeræbb módon megold. A fali és mennyezeti dobozok széles választékát kínálja a legkülönfélébb szerelési módokhoz. Betonépítésnél pl. oldalfalak esetében a fali szereléshez a függœleges vezetékelrendezés ajánlatos. A továbbvezetés a mennyezetben vagy a padló fölött történik. Ezáltal kiküszöböljük az álló zsaluzatba történœ betonbetöltésnél a dobozok és üres csövek (hurokképzœdés) megsérülését. 1 szerelvény doboz 2 Szerelvény/elágazó doboz 3 szerelvény doboz ellentámasszal és támasztócsœvel 4 szerelvény doboz szembefekvœen támasztócsœvel 5 Fali lámpacsatlakozó doboz 6 Doboz CEE szerelvényhez 7 Elágazódoboz 8 Szögletes elágazódoboz 9 Potenciálkiegyenlítœ szögletes doboz 10 Mennyezeti doboz Mennyezeti-elágazódoboz 12 Fali- és mennyezeti kivezetœ Vég- és átmeneti csonk 14 Mennyezeti kivezetœ sáv Hangszigetelés lakás válaszfalaknál Beton dobozok beépítése KAISER támasztócsöves technikával. A DIN szerinti méréstechnikai vizsgálat egy válaszfalon a következœket állapította meg: Feltételek: A falelem vizsgálata leszigetelt betondobozokkal (akusztikus szigetelési vizsgálatnak megfelelœen) lett végrehajtva, illetve a dobozok üzemi állapotában. A beszerelési dobozok egymással szemben lettek beépítve és egymással támasztócsövekkel összekötve. Eredmény: Egy nem elœkészített fal (beépített szerelvénydobozok nélkül) elméleti épületi hangtompító mértékével szemben a mérések a beépített dobozokkal ellátott falon nem tudtak különbségeket kimutatni. Ez azt jelenti, hogy a falak beépített dobozokkal szigeteltnek tekinthetœek és semminemæ negatív befolyásuk nincs a választófal hangszigetelésére. Kívánatra mérési jegyzœkönyv rendelkezésre áll. 27

28 B 2 szerelési technika Alkalmazási útmutató fekvœ üzemi betonelem gyártáshoz B 2 a rendszer Egy - lehetœség szerint - hatékony betonelem gyártás elsœsorban a betonpanel elkészítésének átfutási idejétœl függ. A vasszerkezet szerelés és az eletromos szerelés ideje játszik ebben - fœként a körbefutó elrendezésæ, számítógép vezérlésæ üzemekben - lényeges szerepet. Mivel a harc a piacért ebben az iparágban mindig keményebb lesz, a látszólag kis részletek is döntœek lehetnek egy megbízás elnyeréséhez. Egy további döntœ kritérium az építœelemgyár vevœje számára az elœszerelés minœsége, azaz a minél költségtakarékosabb további megmunkálás (szerelés) a falakban és a mennyezetekben. Ezeknek az ismereteknek a birtokában mi egy olyan programot fejlesztettünk ki, mely speciálisan a fekvœ acélzsaluzatban készített betonpanel gyártással van összehangolva. A B 2 olyan egyszeræ és a gyakorlatra orientált, hogy lényeges kihatása van az idœ- és költségtakarékosságra és így a takarékossági program nevet ténylegesen megérdemli. Néhány, a termék elœnyeibœl: mindösszesen hét rendszerkomponens szerelésre kész öntapadó technika a KAISER speciális rögzítœragasztó maradék nélkül eltávolítható stabil és torzióbiztos támasztótechnika a csœjelölések szerszám nélkül nyithatók biztos és tömített csœcsatlakozások A méretek 68,5 48,

29 B 2 termékáttekintés a fekvœ üzemi betonelem gyártáshoz belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Szerelvény/elágazó 71 x 71 x 68,5 mm 8 jelzéssel ø 25 mm-hez és doboz 4 jelzéssel ø 16 mm-hez zárt elœlappal nyitott elœlappal pl. mágneses rögzítéshez stb. nyitott elœlappal KAISER speciális rögzítœragasztóval 71 x 71 x 48,5 mm egymással szembefekvœ pl. 100 mm-es falvastagságnál, 4 jelzés ø 25 mm-hez és 4 jelzés ø 16 mm-hez, zárt elœlappal nyitott elœlappal pl. mágneses rögzítéshez stb. nyitott elœlappal KAISER speciális rögzítœragasztóval Ráépített elem 70 x 50 x 10 mm egymással szembefekvœ dobozok alátámasztásához függœlegesen vagy vízszintesen alkalmazható függœlegesen: magasság 50 mm vízszintesen: magasság 10 mm Ellentámasz 70 x 50 x 10 mm alap-felerœsítœ elem fennfekvœ szerelvény/elágazó dobozokhoz KAISER speciális rögzítœragasztóval Fal-mennyezet átmenet 120 x 50 x 68 mm fal és mennyezet közötti beszereléshez, egyszeræ, szereléskész megoldás, hozzárögzített mérœfüllel a különbözœ beépítési magasságokhoz KAISER speciális rögzítœragasztó nélkül KAISER speciális rögzítœragasztóval Csœillesztœ rugalmas és merev csövekhez ø 25 mm, az ø 25 mm-es jelölések szerszámnélküli nyitásához, kis- vagy nagyfrekvenciás folyamatok rezgésfelvétele Rögzítœ mágnes ø 62 mm, szerelvény/elágazó dobozokhoz 1263-/ magasság 18 mm /

30 B 2 szerelési technika Alkalmazási útmutató fekvœ üzemi betonelem gyártáshoz A felerœsítési lehetœségek A KAISER speciális rögzítœragasztó. Gyárilag elœkészített, húzzák le egyszeræen a fóliát és ragasszák méretnek megfelelœen a zsaluasztalra. Kizsaluzásnál maradék nélkül eltávolítható. A KAISER ragasztó bevonat. Ez a változat is biztonságos tartást és problémamentes eltávolíthatóságot biztosít. Ebben a kivitelben a szerelvénydoboznak zárt elœlapja van. A KAISER rögzítœ mágnes. Gyors, biztonságos és ismét felhasználható. A mágnes 400 N erœvel tartja a dobozt a zsaluzaton. A hœragasztó. Természetesen megkaphatják Önök a B 2 -szerelvény/elágazó dobozt elœre konfekcionált ragasztó nélkül is. Ennél a változatnál a dobozokat hagyományos felerœsítési módszerekkel, mint pl. hœragasztással lehet felerœsíteni. A csœillesztœ szerszámmentes nyitáshoz Gyors és igen könnyæ szerelés: A csœillesztœt a doboznál bepattintani, egyszeræen benyomni és a jelölést minden nehézség nélkül kivágni. Már csak a kívánt csövet kell bevezetni és elkészült a tökéletesen tömített elœszerelés. A fal-mennyezet átmenet A fal-mennyezet átmenetet egyszeræen a méretnek megfelelœen a zsaluzat peremén rögzíteni és a csœszerelés elœtt vagy ellenœrzésként csavarhúzóval minden nehézség nélkül nyitni. A tærésnek megfelelœ és biztos csatlakozás optimálisan elœ van készítve. 30

31 Az építœszekrény-rendszer B 2 szerelési technika Alkalmazási útmutató fekvœ üzemi betonelem gyártáshoz Keresztbe helyezve az elemek egy stabil és torziómentes alátámasztást biztosítanak. Különbözœ beépítési magasságokat 10 mm-es lépésekben lehet elœállítani. Bármilyen falvastagságra van szüksége. A ráépített elem ezt lehetœvé teszi. A KAISER rögzítœragasztó és az ellentámasz biztos alapot ad Önnek a további építéshez. Lehetœségek egymással szembefekvœ- vagy fennfekvœ dobozoknál. Példa 160 mm falvastagsághoz Példa más falvastagságokhoz: 220 mm 230 mm 200 mm 200 mm 200 mm 100 mm 80 mm 60 mm 40 mm 20 mm 0 mm 31

32 A jó szerelés alapja Hatékonyság, esztétika és biztonság - ezt nyújtja Önöknek a KAISER beépítœ doboz rendszer: legyen szó akár az új ThermoX dobozokról a törpefeszültségæ lámpák biztonságos, hœkorlátozó beépítéséhez álmennyezetekbe vagy az új KompaX 3 dobozokról kœrszimmetrikus kompaktfénycsöves lámpatestek és hangszórók beépítéséhez beton mennyezetekbe. Ezzel a jól átgondolt beépítœ doboz rendszerrel új lehetœségek nyílnak a világítási- és akusztikus berendezések számára a privát, valamint a nagyobb létesítmények területén. A rendszerek sokoldalúsága és variációs lehetœségei a legnagyobb mæszaki szabadságot nyújtják az építészeknek és villamos tervezœknek. Mindegy, hogy törpefeszültségæ vagy kompaktfénycsöves lámpatestekhez, alacsony impedanciájú vagy 100V rendszeræ hangszórókhoz: a KompaX és HaloX rendszerekkel mi mindig az optimális megoldást nyújtjuk Önöknek a helyszíni betonozáshoz valamint az üzemi betonelemgyártáshoz. A ThermoX dobozokkal a törpefeszültségæ lámpatestek gipszkarton- vagy panel födémbe történœ biztonságos szerelését oldottuk meg professzionális és felhasználóbarát módon. A KAISER kutató és fejlesztési osztálya ezt a programot állandóan bœvíti úgy, hogy a legújabb világítótestek és hangszórók is problémamentesen integrálhatók. Részletes gyártmánykiválasztó listát kérésükre szívesen rendelkezésükre bocsátunk. 32

33 HaloX-O, HaloX-P, KompaX 1 Megnevezés méretek tulajdonságok HaloX-O (helyszínen elœállított betonhoz) belsœ- csom. cikkszám csom. egys. Lámpadoboz törpe- ø 130 mm merev és kardánfelszerelésæ lámpákhoz feszültségæ lámpákhoz magasság elœlappal lámpabeépítési magasság max. 105 mm 133 mm lámpateljesítmény max. 50 W, födémekhez 16 cm-tœl Lámpadoboz ø 130 mm trafótartó 1 elektronikus biztonsági transzfor trafótartóval magasság elœlappal mátorhoz 105 VA SELV karcsú kiképzésæ. 133 mm Válaszfallal a primer és szekunder tartomány trafótartó között 64 x 124 x 235 mm Lámpadoboz rövid ø 130 mm trafótartó mint kapocsdoboz stb magasság elœlappal 133 mm trafótartó 64 x 124 x 80 mm Elœlapok mennyezeti ø 68 mm lámpa blende min. ø 75 mm kivezetéshez ø 75 mm lámpa blende min. ø 82 mm ø 80 mm lámpa blende min. ø 87 mm ø 85 mm lámpa blende min. ø 92 mm ø 95 mm lámpa blende min. ø 102 mm ø 100 mm lámpa blende min. ø 107 mm x 68 mm lámpa blende min. 75 x 75 mm Univerzális elœlap ø mm-hez: 40, 45, 50, változtatható mennyezeti kivezetés, elektronikus , 60, 68, 75, 80, 85, trafók beszerelése csak ø 68 mm-tœl 90, 95, 100 Hosszabbító gyæræ magasság 10 mm lámpa-beszerelési magasság hosszabbítása Trafótartó-hosszabbító hosszabbítási méret a transzformátortartó hosszabbításához mm Beépíthetœ készlet HaloX-O-doboz utólagos beépítéséhez a betonpanelba HaloX-P betonpanelekhez Lámpabozok törpefe- ø 202 mm szerelœlappal betonelembe beépítéshez szültségæ lámpákhoz magasság 75 mm merev és kardánfelszerelésæ törpefeszültségæ 226 x 226 mm lámpatestekhez magasság 45 mm Lámpadoboz ø 202 mm trafótartó 1 elektronikus biztonsági transzfor trafótartóval magasság 75 mm mátorral 105 VA SELV karcsú kiképzésæ 226 x 226 mm válaszfallal primer és szekunder tartomány magasság 45 mm között Lámpadobozok törpefe- ø 202 mm beépítéshez az építkezésen meglévœ nyílásokba, szültségæ lámpákhoz magasság 75 mm merev és kardánfelszerelésæ törpefeszültségæ 226 x 226 mm lámpatestekhez magasság 45 mm Lámpadoboz ø 202 mm trafótartó 1 elektronikus biztonsági transzfor trafótartóval magasság 75 mm mátorhoz 105 VA SELV karcsú kiképzésæ. 226 x 226 mm Válaszfallal a primer és szekunder tartomány magasság 45 mm között Gégecsœ rögzítœ csövekhez DIN EN szerint megakadályozza csövek túl mély bevezetését ø 20 mm pl. trafótartóknál, biztosítja a csöveket kiesés ellen KompaX 1 Doboz öntött 585 x 440 x 131 mm nyílásméret (mennyezeti kivezetés) ø mm, betonhoz beépítési magasság lámpákhoz vagy hangszórókhoz max. 100 mm (magasító kerettel megnövelhetœ) csak elœlap gyærækkel együtt

34 KompaX 2, KompaX 3, ThermoX belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám Lámpadoboz elœregyár- felszerelt szerelœgyærævel, nyílásméret tott betonfödémhez (menyezeti kivezetés) ø mm, beépítési magasság lámpákhoz és hangszórókhoz max, 100 mm (magasító kerettel megnagyobbítható), csak elœlap gyærækkel együttesen Magasító keret 25 mm 585 x 440 x 40 mm a beépítési magasság megnagyobbítása 25 mm-el, elsœ- és hátsó rész közé kell helyezni Magasító keret 50 mm 585 x 440 x 65 mm a beépítési magasság megnagyobbítása 50 mm-el, elsœ- és hátsó rész közé kell helyezni KompaX 2 Lámpadoboz öntött 470 x 290 x 131 mm nyílásméret (mennyezeti kivezetés) ø mm, betonhoz beépítési magasság lámpákhoz és hangszórókhoz max. 100 mm (magasító kerettel megnagyobbítható), csak elœlap gyærækkel együttesen Lámpadoboz elœregyár- 470 x 290 x 131 mm felszerelt szerelœlappal, nyílásméret tott betonfödémhez (mennyezeti kivezetés) ø mm, beépítési magasság lámpákhoz és hangszórókhoz max. 100 mm (magasító kerettel megnagyobbítható) Magasító keret 25 mm 470 x 290 x 40 mm a beépítési magasság megnagyobbítása 25 mm-el, elsœ- és hátsó rész közé kell helyezni Magasító keret 50 mm 470 x 290 x 65 mm a beépítési magasság megnagyobbítása 50 mm-el, elsœ- és hátsó rész közé kell helyezni KompaX 3 Lámpadoboz öntött ø 300 mm nyílásméret (mennyezeti kivezetés) ø mm, betonhoz magasság 111 mm beépítési magasság lámpákhoz és hangszórókhoz max. 100 mm (magasító kerettel megnagyobbítható), csak elœlap gyærækkel együttesen Lámpadoboz elœregyár- ø 300 mm felszerelt szerelœlappal, nyílásméret tott betonfödémhez magasság 111 mm (mennyezeti kivezetés) ø mm, beépítési magasság lámpákhoz és hangszórókhoz max. 100 mm (magasító kerettel megnagyobbítható), csak elœlap gyærækkel együttesen Magasító keret 25 mm ø 300 mm a beépítési magasság megnagyobbítása 25 mm-el, magasság 40 mm elsœ- és hátsó rész közé kell helyezni Magasító keret 50 mm ø 300 mm a beépítési magasság megnagyobbítása 50 mm-el, magasság 65 mm elsœ- és hátsó rész közé kell helyezni Elœlap gyæræk ø 100 mm KompaX 2 és 3-hoz (mennyezeti kivezetés) blende ø 107 mm KompaX-hoz ø 160 mm KompaX 1, 2 és 3-hoz blende ø 167 mm ø 165 mm KompaX 1, 2 és 3-hoz blende ø 172 mm ø 180 mm KompaX 1, 2 és 3-hoz blende ø 187 mm ø 190 mm KompaX 1, 2 és 3-hoz blende ø 197 mm ø 200 mm KompaX 1, 2 és 3-hoz blende ø 207 mm ø 215 mm KompaX 1 és 3-hoz blende ø 222 mm ø 240 mm KompaX 1-hez blende ø 247 mm ø 300 mm KompaX 1-hez blende ø 300 mm 34

35 35

36 HaloX szerelési technika HaloX-O, szerelési útmutató öntött beton mennyezetekhez Beépítési útmutató 1 1a 2 3 Elœlapot a zsaluzatra felerœsíteni Az esetleg szükséges hosszabbító gyæræket felpattintani Minden szükséges csœbevezetést az univerzális lyukkivágóval kivágni (primer- és szekunder oldalon) Dobozt trafótartóval vagy trafótartó nélkül (szükség esetén trafótartó hosszabbító) az elœlapra pattintani és a csöveket bevezetni A mennyezet kizsaluzása után az elœlapot késsel felvágni (univerzális elœlap késsel vagy VARIOCUT-lyukkivágóval) Csavarhúzóval a választófalat a dobozba tolni és a primer vezetéket bevezetni. A vezeték hosszára és tipusára vigyázni! Trafócsatlakozás után elœször a primer vezetéket a trafótartóba nyomni Trafót utánnatolni, választófalat zárni (fontos) és utána a lámpát behelyezni Csatlakozási feltételek/kapcsolási példák 230 V Trafó 12 V PRI mm NYM-vezeték trafótartóban lehetséges SEC (N2GMH 2G) mm rövid szekunder vezeték = optimális fényteljesítmény lámpateljesítmény max. 50 W pl. QR CBC 51 példa 1: , 1 x 50 W példa 2: 1 x és 4 x , 5 x 20 W. 3-5 világítási pontnál primer oldalon nincs szükség elágazódobozra, mert a kis- és törpefeszültség egymástól el van választva példa 3: 1 x , 1 x és 3 x , 5 x 20 W. lámpadoboz rövid trafótartóval, 1 doboz a szekunder oldal és a 3 lámpadoboz összekötéséhez Lámpakiválasztás Hœmérséklet-profil min. 30 mm max.: környezeti hœmérséklet: 23 C min. 25 mm max. 105 mm Beépítési magasság hosszabbító gyæræ nélkül max. 105 mm 50 W QR-CBC 51-el felvételnél (Cool-Beam védœlappal) 36

37 Méretek HaloX szerelési technika HaloX-O méretek, HaloX-O beépítœ készlet A ø 130 B C 133 D ø 68, 75, 80, 85, 95, A - Doboz trafótartó rátét nélkül mennyezetekhez 16 cm-tœl B - Doboz trafótartó rátéttel és rövid trafótartóval mennyezetekhez 16 cm-tœl C - Doboz trafótartó rátéttel és trafótartó mennyezetekhez 16 cm-tœl D - Doboz trafótartó hosszabbítóval és trafótartóval mennyezetekhez 16 cm-tœl trafótartó 360 beszabályozható HaloX-O behelyezése elœregyártott betonfödémbe az építkezésen HaloX-O dobozok és HaloX-O beépítœ készletek utólagos behelyezése elœregyártott betonfödémbe 50 mm vastagságtól. Magfuratokkal HaloX-O dobozokat trafótartóval vagy trafótartó nélkül be lehet építeni már elœregyártott betonfödémekbe is. Ezek lehetœvé teszik hangszórók vagy törpefeszültségæ halogén lámpák beszerelését transzformátorral vagy transzformátor nélkül a mennyezet elkészítése után. Ebben az esetben figyelembe kell venni a mennyezet épületfizikai megváltoztatását (tæzvédelem, statika, stb.) valamint a mennyezet ÀÀÀÀ,,,, ÀÀÀ,,, ÀÀÀÀ,,,, ÀÀÀ,,, yyy Meghatározni a poziciót és a ø mm magfuratot kifúrni Nyílásokat a csœkuplunghoz vagy csœbevezetésekhez az univerzális lyukkivágóval kivágni. Támasztót a doboz karikájába tolni mm-nél nagyobb betonfödém vastagságoknál a hosszító gyærævel a dobozt 10 mm-ként meg lehet hosszabbítani. Hosszabbító gyæræket a karikákkal a támasztókon centrírozni és bepattintatni. Elœlapot ráhúzni. Ha trafótartót szerelnek fel, akkor elœzœleg a támasztólábakat el kell távolítani. HaloX-O egységet a magfuratba színtben behelyezni, csövezni és a mennyezetet készre betonozni. A lámpák beszerelése elœtt a meglévœ üregeket kispatulyázni vagy vakolásnál feltölteni. Az elœlapot késsel felnyitni lámpát/hangszórót behelyezni. 37

38 HaloX szerelési technika HaloX-P Szerelœlappal történœ beépítés üzemi betonelemgyártásnál 1 2 a A HaloX-P dobozt a zsaluasztalon ragasztófóliával rögzíteni a szilikon papírt eltávolítani és min. 4 ragasztófóliát ( ) felragasztani vagy a HaloX-P dobozt a zsaluasztalon hœragasztóval rögzíteni, legalább 4 helyen felvinni. A kívánt poziciót a zsaluzaton megjelölni (1) és a dobozt a rovátka segítségével (2) beigazítani. A HaloX-P-t a zsaluasztalra felerœsíteni. A trafótartó alátámasztása (3) egy távolságtartóval történik, amely a távtartórúdon helyezkedik el. Szerelés az építkezésen 1 2 Vakdugót a trafótartó rátéten a csœbevezetéshez eltávolítani. Hátrészt levenni, szükség esetén az univerzális lyukkivágóval további lyukakat vágni: csöveket bevezetni, hátrészt felhelyezni és készre betonozni. A mennyezet elkészítése után a 4 rögzítœcsavart megoldani és a szerelœlapot eltávolítani. Hœmérséklet profil 50 W QR-CBC 51-el felvételnél (Cool-Beam védœlappal) Doboz és trafótartó anyagtulajdonsága: hœalaktartóság 100 C-ig Hœálló tápláló vezetékeket használni a szekunder oldalhoz (N2 GMH 2G) Rövid távolságokat a trafótól a lámpáig (szekunder oldal) optimális világítás teljesítmény Tápláló vezeték a trafóhoz (primer vezeték) csak a trafótartóban. Csövön keresztüli betáplálásnál NYM-vezeték lehetséges. Trafótartó elektronikus biztonsági transzformátor SELV (karcsú kivitelezésæ), max. 105 VA A trafó nem a beépített lámpák tartományában van. Az elkülönítés egy elfordítható válaszfal segítségével történik, ezáltal kisebb a hœmérsékleti terhelés a trafó környezetében. max.: Környezeti hœmérséklet: 23 C 38 C 44 C 74 C 36 C 38

39 Trafó- és lámpaszerelés HaloX szerelési technika HaloX-P A szerelési támasztékok eltávolítása után a beszerelési nyílás pozicióját meghatározni, kivágást a VARIOCUT maróval kimarni, az elœkezelt maradék felületet kispatulyázni Választófalat a dobozba fordítani, a trafócsatlakozás után elœre görbített primer vezetéket segédszerszám (pl. kalapácsnyél) segítségével benyomni a trafótartóba Trafót utánatolni, választófalat zárni és a lámpát behelyezni Csatlakozási feltételek Kapcsolás példák 1 2 PRI SEC PRI 200 mm NYM-vezeték trafótartóban lehetséges SEC (N2GMH 2G) mm rövid szekunder vezeték = optimális fényteljesítmény lámpateljesítmény max. 50 W pl. QR CBC 51 példa 1: /51, 1 x 50 W példa 2: 1 x /51 és 4 x /50 5 x 20 W. 3-5 világítási pontnál primer oldalon nincs szükség elágazódobozra, mert a kis- és törpefeszültség egymástól el van választva. Méretek ø Dobozok trafótartó rátét nélkül mennyezetekhez 16 cm összvastagságtól Dobozok trafótartó rátéttel és trafótartóval mennyezetekhez 16 cm összvastagságtól 39

40 HaloX Építésmæszaki útmutató Építésmæszaki útmutató A HaloX rendszerek betonmennyezetbe építésénél az alábbi útmutatásokat kell figyelembe venni: 1. Tæzvédelem A tæzvédelmet és így a mennyezet tæzvédelmi osztályát a HaloX dobozok beépítésével befolyásoljuk. A mennyezetvastagság az öntött betonnál úgymint födémrendszereknél (pl. elœre gyártott betonfödém) helyenként gyengítve lesz. A következœ tæzvédelmi osztályok eléréséhez HaloX dobozok beépítésénél a minimális mennyezetvastagságot el kell érni. F30-as mennyezetek: minimális vastagság 18 cm, vagy 16 cm kiegészítœ burkolattal pl. "A" építœanyag osztály vagy öntött burkolat. Tæzvédelmi szempontból az F30-as mennyezeteknél a dobozok számának korlátozására nincs szükség, amíg a fent említett mennyezet vastagságokat betartják. F90-es mennyezetek: minimális vastagság 21 cm, vagy 18 cm kiegészítœ burkolattal pl. "A" építœanyag osztály vagy öntött burkolat. Tæzvédelmi szempontból a dobozok tengelytávolságának korlátozása szükséges. A távolságnak legalább 1 m-nek kell lenni és a dobozok mellett kiegészítœ vasalást kell alkalmazni. Ezek az adatok a HaloX dobozok normális beépítési magasságára vonatkoznak. A méretek növekedését, pl. a HaloX-O-nál a lámpa beépítési mélységéhez szükséges hosszabbító gyæræk által, figyelembe kell venni a mennyezetvastagságnál. Ehhez célszeræ egy tæzvédelmi szakvéleményt kérni. 2. Statika A HaloX rendszerek felhasználásánál a statikusnak figyelembe kell venni a dobozok befolyásoló hatását a számításoknál. Ehhez egy pontos elœtervezéssel meg kell határozni a dobozok darabszámát, nagyságát és beépítési pozicióját. A továbbiakban meg kell határozni, hogy a mennyezet melyik tüzvédelmi osztályhoz tartozik. Ezeket az értékeket a statikussal minden esetben egyeztetni kell. Ezenkívül figyelembe kell venni: a. A HaloX dobozok elrendezésének egyenes vonalban a mennyezet feszítœ irányába kell futnia. b. A dobozok minimális tengelytávolsága nem lehet kevesebb mint a dobozméret háromszorosa. c. Minden HaloX dobozt vagy nyílást, ami a meglévœ vasbetétet megszakítja, kiegészítœ vasbetéttel (kiváltó vasalás) kell kiegyenlíteni. 3. Hangvezetés A HaloX dobozok mint rezgœtestek túlnyomórészt nem jönnek számításba, mert egyik oldaluk sincs állandóan nyitva. A betonfödémbeni rögzített elhelyezése következtében a felvett rezgéseket nem erœsíti fel. Ehhez meg lehet rendelni egy hangtechnikai szakvéleményt. 4. Hœvezetés/hœvédelem A HaloX dobozokba beszerelt lámpáknak nincs, vagy csak minimális befolyásuk van a betonba leadott hœ következtében a mennyezet statikájára. Hœhidak keletkezése, és így a "harmatpont" elérése, hangtompító lemezek és burkolat alkalmazásával vagy hœszigetelœ eljárások felhasználásával ki van zárva. 5. Elektromos beszerelés Minden törpefeszültségæ világítóberendezésnél a rádiózavarmentesítésbœl kifolyólag a szekunder vezetékhosszúság max. 1,80-2,00 m lehet (antennahatás). Alapvetœen csak a MEEI által megvizsgált lámpák és elektronikus biztonsági transzformátorok kerülhetnek beszerelésre. A lámpáknak meg kell felelni a DIN VDE 0711/EN szabványnak. A transzformátoroknak (E) DIN VDE 0712 / 24. rész szabványnak megfelelœen kell készülniük. Olyan transzformátorok használata, melyek ezeknek a biztonsági elœírásoknak nem felelnek meg, az egész világításberendezés kieséséhez és extrém esetben rövidzárlathoz és tæzvészhez vezethet. Alkalmas szerelvények kiválasztásáért, mint pl. lámpák, transzformátorok vagy hangszórók, és ezeknek az anyagáért, a beszerelési elemek biztonságtechnikai, szakszeræ beszereléséért, a lámpa-, hangszóró- és beszerelési elœírások figyelembevételével, a berendezések szakszerelœje marad felelœs. Anyag-, tervezési- és programváltozások joga fenntartva. 40

41 öntött betonhoz az építkezésen KompaX szerelési technika KompaX 1, 2 + 3, szerelési útmutató Elœlap gyæræt a rögzítœtüskékkel felpattintani. Csœ- vagy kábelbevezetéseket a dobozon, a falterületen belül lyukkivágóval kivágni. Ezek után az elœrészt a zsaluzatra felhelyezni és 4 db ø 2 mm szeggel (fej ø 5 mm) felszegelni. A mellékelt támasztócsövet a kívánt beépítési magassághoz behelyezni. (csak KompaX 1 + 2) Hátrészt (esetleg magasító keret) a hátrészre bepattintani. A dobozt a vasbetéten felszínre kerülés ellen felerœsíteni. Utánna betonozni. Kizsaluzás után az elœrészt lyukfærésszel felnyitni. A kész beszerelés. elœregyártott betonfödémhez szerelœgyærævel vagy szerelœlappal üzemi betonelemgyártásnál A kívánt poziciót megjelölni a zsaluzaton. A pozició megjelölése után a zsaluasztalon az elœrészt min. 4 ragasztófóliával ( ) felragasztani vagy a zsaluasztalon hœragasztóval legalább 4 helyen rögzíteni. A tartozékokat behelyezni a dobozba és lezárni a hátrésszel. A dobozt felszínre kerülés ellen acélrudak betolásával a vasháló alatt kell biztosítani vagy a hátrészt kötœdróttal vagy kábelkötegelœvel a vasaláson kell rögzíteni. elœregyártott betonfödémhez az építkezésen leszerelni a hátrészt, támasztócsövet kivenni - csœ- vagy kábelbevezetést a falterületen belül univerzális lyukkivágóval kivágni - A mellékelt támasztócsövet a kívánt beépítési magassághoz behelyezni (csak KompaX 1 + 2) - A beépítési magasság megnövelésére magasító keretet ráhúzni - A dobozt lezárni a hátrésszel és betonozni - A mennyezet elkészítése után a rögzítœ csavarokat eltávolítani és a szerelœgyæræt vagy a szerelœlapot kivenni - Meghatározni a beépítœ nyílások helyét - Elœlap gyæræt felcsavarni - Elœkezelt közbensœ részt kispatulyázni - Lámpaméretet lyukfærésszel kivágni 41

42 KompaX szerelési technika Mæszaki információk Tulajdonságok az anyag max. 200 C-ig formatartó aszimmetrikus kivitelezés veszteségszegény (VEK) és elektronikus (EEK) elœtétkészülékek felvételére Az elœtétkészülékeket (EK) kiviteltœl függœen a lámpára vagy a lámpa oldalára lehet rögzíteni, vagy mint különálló szerkezeti elem beszerelni. Lámpakiválasztás Mennyezetbe fixen beszerelt TC mélysugárzók a legkülönfélébb kivitelekben Csak ellenœrzött (VDE vagy EN szerint) valamint vagy jelæ lámpákat lehet használni Lámpa beépítési magasság elœlap gyæræ, elœlap és hátrész felhasználásával max. 100 mm Magasító keretek használatával az összmagasság max. 200 mm-re növelhetœ KompaX 1 teljesítmény max. 90 W (pl. 3 x TC-D 26 W vagy 2 x TC-T 42 W, stb.) KompaX 2 teljesítmény max. 50 W (pl. 1 x TC-TEL 42 W vagy 2 x TC-D 18, stb.) KompaX 3 teljesítmény max. 50 W (pl. 1 x TC 42 W) Hœmérséklet profil KompaX 1 92 C 76 C környezeti hœmérséklet 23 C 52 C 60 C KompaX 2 környezeti hœmérséklet 23 C 60 C 56 C 40 C 30 C 40 C 30 C 3 x TC-D 26 W esetén: lámpa zárt kivitelben (matt biztonsági üveglemez) 2 x TC-D 18 W esetén: lámpa zárt kivitelben (matt biztonsági üveglemez) KompaX 3 környezeti hœmérséklet 23 C 57 C 50 C 45 C 42 C 1 x TC 42 W esetén: lámpa zárt kivitelezésben (matt biztonsági üveglemez) Hangszóró felhasználási területek A KompaX dobozok alacsony impedanciájú vagy 100V rendszeræ hangszórók beépítésére is alkalmasak. Az aszimmetrikusan kiképzett beépítœ dobozok (KompaX 1+2) elegendœ helyet nyújtanak pl. annak a transzformátornak az elhelyezésére, amely a 100V rendszernél minden hangszórónál a beérkezœ jelek alacsony impedanciára való átalakításához szükséges. Ezek a nyílt és a zárt rendszerekben egyaránt alkalmazhatók. A hangszóró és a doboz méreteit egymással össze kell hangolni. Alacsony impedanciájú technika Éttermek, bárok, kereskedések és üzletek, orvosi rendelœk, privát lakások stb. helységeihez. Az akusztikai szerelés módja - csak közepes távolság (50 m-ig) lehet az erœsítœ és a hangszóró között - csak konvencionális erœsítœ lehetséges - hangszórók csak korlátozott számban alkalmazhatók Alacsony impedanciájú aktívtechnika Minden helységnagysághoz és elrendezéshez, valamint helységkombinációkhoz Az akusztikai szerelés módja - az erœsítœ és a hangszóró között rövid és hosszú távolságok lehetségesek - a konvencionális erœsítœhöz szükség van egy kiegészítœ audioprocesszorra (Az audio processzor a meglévœ hangfal hangerejéhez való illesztést és így a hangzáskép optimalizálását is szolgálja) - hangszórók száma tetszés szerint növelhetœ 100V rendszer Nagy épületekhez mint szállodák, üzemcsarnokok, iskolák, gyülekezœhelyek, sportcsarnokok, áruházak, kórházak, színházak stb. Az akusztikai szerelés módja - az erœsítœ alacsony kimenœ impedanciájának egy 100 V teljesítményjelbe való átalakításával nagyon nagy távolság (> 50 m) lehetséges az erœsítœ és a hangszóró között. - a hangszórók száma az erœsítœ teljesítményétœl függ - speciális 100 V erœsítœre van szükség 42

43 KompaX szerelési technika Mæszaki információk Méretek KompaX 1 KompaX 2 KompaX ø ø ø ø ø A beépítési magasság megnagyobbítása 25 mm-el 285 A beépítési magasság megnagyobbítása 25 mm-el 300 A beépítési magasság megnagyobbítása 25 mm-el A beépítési magasság megnagyobbítása 50 mm-el A beépítési magasság megnagyobbítása 50 mm-el A beépítési magasság megnagyobbítása 50 mm-el Szerelési útmutató KompaX - A mennyezeti kivezetés (MK) megnagyobbítása A megadott elœlap gyæræk mérete jelentéktelenül kisebb mint a szükséges mennyezeti kivágás a lámpákhoz vagy hangszórókhoz (max. 5 mm). A mennyezeti kivágás megnagyobbításához a kizsaluzás után eltávolítjuk az elœlap gyæræt és a KompaX - elœlapot a betonperem mentén ki kell vágni a lyukfærésszel. KompaX - A mennyezeti kivezetés (MK) nagyságának csökkentése A megadott elœlap gyæræk mérete nagyobb mint a szükséges mennyezeti kivágás a lámpákhoz vagy hangszórókhoz. A mennyezeti kivezetés nagyságának csökkentéséhez a kizsaluzás után el kell távolítani az elœlap gyæræt, a KompaX - elœlapot ki kell vágni a szükséges méretre, a mennyezeti kivágás és a beton közötti területet elœ kell kezelni és ki kell spatulyázni. Szerelés a KompaX dobozban A szereléseknél esetleg elœforduló nehézségek elkerülése érdekében a következœ pontokra kell különösen odafigyelni. Lámpákhoz aszimmetrikus készüléktartóval vagy hangszórókhoz kiegészítœ komponensekkel mint pl. audioprocesszorok stb. szükséges az alábbiak betartása: - Felületkész betonmennyezetekbe szerelésnél a rögzítœ-vagy takaró gyæræ felsœ éle (A) és a készüléktartó alsó éle (B) közötti legkisebb távolság (X) nem lehet kevesebb mint 40 mm. - Vakolt betonmennyezetekbe szerelésnél a rögzítœ-vagy takaró gyæræ felsœ éle (A) és a készüléktartó alsó éle (B) közötti legkisebb távolság (X) nem lehet kevesebb mint 40 mm + a vakolat vastagsága. B KompaX Lámpák vagy hangszórók, valamint elœtétkészülékek vagy elektronikus szerkezeti elemek (pl. audioprocesszorok) beépítése a lámpa- vagy hangszórógyártó által megadott beépítési átmérœtœl és magasságtól függ. X A L B A max. beépítési méretek lámpákvagy hangszóró-beépítési 100 mm magasságánál (hossz x szélesség x magasság): KompaX 1: 270 x 160 x 60 KompaX 2: 190 x 160 x 60 43

44 KompaX szerelési technika Mæszaki információk Építésmæszaki útmutató A KompaX rendszerek betonmennyezetbe építésénél az alábbi útmutatásokat kell figyelembe venni: 1. Tæzvédelem A tæzvédelmet és így a mennyezet tæzvédelmi osztályát a KompaX dobozok beépítésével befolyásoljuk. A mennyezetvastagság helyenként gyengítve lesz. A következœ tæzvédelmi osztályok eléréséhez KompaX dobozok beépítésénél a minimális mennyezetvastagságot el kell érni. F90-es mennyezetek: KompaX 1+2-nél a minimális vastagság 21 cm, vagy 18 cm kiegészítœ burkolattal pl. "A" építœanyag osztály vagy öntött burkolat. KompaX 3-nál a minimális vastagság 19 cm, vagy 16 cm kiegészítœ burkolattal pl. "A" építœanyag osztály vagy öntött burkolat. Tæzvédelmi szempontból a dobozok tengelytávolságának korlátozása szükséges (lásd statika/b fejezet). A dobozok mellett kiegészítœ vasalást kell alkalmazni. Ehhez célszeræ egy tæzvédelmi szakvéleményt kérni. 2. Statika A KompaX rendszerek felhasználásánál a statikusnak figyelembe kell venni a dobozok befolyásoló hatását a számításoknál. Ehhez egy pontos elœtervezéssel meg kell határozni a dobozok darabszámát, nagyságát és beépítési pozicióját. A továbbiakban meg kell határozni a, hogy mennyezet melyik tæzvédelmi osztályhoz tartozik. Ezenkívül figyelembe kell venni: a. KompaX dobozok elrendezésének egyenes vonalban a mennyezet feszítœ irányába kell futnia. b. A dobozok minimális tengelytávolsága nem lehet levesebb mint a dobozméret háromszorosa. c. Minden KompaX dobozt vagy nyílást, ami a meglévœ vasbetétet megszakítja, kiegészítœ vasbetéttel (kiváltó vasalás) kell kiegyenlíteni. 3. Hangvezetés A KompaX dobozok mint rezgœtestek túlnyomórészt nem jönnek számításba, mert egyik oldaluk sincs állandóan nyitva. A betonfödémben rögzített elhelyezése következtében a felvett rezgéseket nem erœsíti fel. Ehhez meg lehet rendelni egy hangtechnikai szakvéleményt. 4. Hœvezetés/hœvédelem A KompaX dobozokba beszerelt lámpáknak nincs, vagy csak minimális befolyásuk van a betonba leadott hœ által a mennyezet statikájára. Hœhidak keletkezése, és így a "harmatpont" elérése, hangtompító lemezek és burkolat alkalmazásával vagy hœszigetelœ eljárások felhasználásával ki van zárva. 5. Elektromos szerelés Alapvetœen csak a MEEI által megvizsgált lámpákat vagy -jelzésekkel ellátottakat szabad beszerelni, és a lámpáknak meg kell felelni a DIN VDE 0711/EN szabványnak. Alkalmas szerelvények kiválasztásáért, mint pl. lámpák és elœtétkészülékek vagy hangszórók, és ezeknek az anyagáért a beszerelési elemek biztonságtechnikai, szakszeræ beszereléséért, a lámpa-, hangszóró- és beszerelési elœírások figyelembevételével, a berendezések szakszerelœje marad felelœs. Anyag-, tervezési- és programváltozások joga fenntartva. 44

45 ThermoX Megnevezés méretek tulajdonságok ThermoX belsœ- csom. cikkszám csom. egys. Dobozok törpefe- ø 120 mm homlok- és hátsóoldali beépítéshez, szültségæ Alu-reflektoros magasság 90 mm homlokoldali beépítés marófurat ø 120 mm, lámpákhoz mennyezeti kivezetés hátsóoldali beépítés ø 74 mm, ø 68 mm lámpa beépítési magasság max. 65 mm, lámpa blende lámpateljesítmény max. 35 W min. ø 75 mm Dobozok törpefe- ø 120 mm homlok- és hátsóoldali beépítéshez, szültségæ Alu-reflektoros magasság 90 mm homlokoldali beépítés marófurat ø 120 mm, lámpákhoz mennyezeti kivezetés hátsóoldali beépítés ø 79 mm, ø 75 mm lámpa beépítési magasság max. 65 mm, lámpa blende lámpateljesítmény max. 35 W min. ø 80 mm Dobozok törpefe- ø 120 mm homlok- és hátsóoldali beépítéshez, szültségæ Alu-reflektoros magasság 90 mm homlokoldali beépítés marófurat ø 120 mm, lámpákhoz mennyezeti kivezetés hátsóoldali beépítés ø 86 mm, ø 82 mm lámpa beépítési magasság max. 65 mm, lámpa blende lámpateljesítmény max. 35 W min. ø 87 mm Maró hátsóoldali alkalmas fúrógéphez 13 mm-es fúrótokmánnyal ThermoX ø 74 mm Multi beépítéshez ø 79 mm bimetall kivitel ø 86 mm bimetall kivitel VARIOCUT vágásmélység max. 45 mm, keményfém univerzális maró vágóbetéttel, gipszkarton építœanyagokhoz, porelszívással köralakú kivágásokhoz mm köralakú kivágásokhoz mm /

46 ThermoX rendszer szigetelt álmennyezethez (törpefeszültségæ beépített Alu-reflektoros lámpákhoz) ThermoX a rendszer Felhasználási területek Egyre több mennyezetet készítenek felfüggesztett gipszkarton építéssel. A szigeteléssel ellátott konstrukciók a legtöbb esetben álmennyezetek vagy kazettás mennyezetek és mint hézagmentes burkolat gipszkartonból vagy hasonló anyagból készülnek. Tæzveszély A halogénlámpák magas hœmérséklete miatt a párazárók, valamint a szigetelés és a faszerkezetek akut tæzveszélynek vannak kitéve. ThermoX-alkalmazás Egyszeræ a szerelése, s a ThermoX egyformán minimálja ezt a veszélyt a különbözœ födémszerkezetekben. Lámpakiválasztás Hœmérséklet profil min. 25 mm környezeti hœmérséklet 25 C max.: 48 C 59 C 81 C max. 65 mm Beépítési magasság max. 65 mm TRAFÓ 35 W Alu-reflektoros lámpák esetén. A dobozban hœálló vezetékeket (N2 GMH 2G) és hœmérsékletálló kapcsokat (pl. T100) kell felhasználni. Méretek Biztonság a részletekben ø 120 mm 90 mm 30 mm 80 mm DA ø 68, ø 75, ø 82 mm A homlokoldali beépítésnél a gipszkarton gyorsrögzítés garantálja a gyors szerelést és a biztonságos tartást. Hátoldali beépítésnél a dobozok rögzítése szegekkel lehetséges. A lezárósapka a trafók könnyæ be- és kiszerelését szolgálja és megóvja œket a lámpa magas hœmérsékletétœl. Ezenkívül elegendœ helyet biztosít a vezetékeknek és található rajta egy sorkapocsrögzítœ is. 46

47 ThermoX szerelési technika, Szerelési útmutató Beépítés gipszkarton mennyezetekbe (forgácslemez, MDF, gipszrostlemez, stb.) homlokoldali beépítés a kettœs lécezet mérete min. 60 mm szigetelés párazáró kettœs lécezet gipszkarton marófurat ø 120 mm A gipszkarton (forgácslemez, MDF, gipszrostlemez stb.) mennyezetbe történœ beépítéshez a lemezen egy beépítési nyílást (átmérœ 120 mm) kell kivágni. A nyílás élét reszelœvel vagy más módon le kell gömbölyíteni, s a dobozt alulról betolni. Hasonlóan a gipszkarton dobozokhoz a rögzítœ csavarokat erœssen meg kell húzni. Ezután a homlokfelület mélyebben fekvœ felületeit a gipszkarton lemezek illesztési hézagaihoz hasonlóan ki kell spatulyázni. Beépítés panel vagy kazettás mennyezetekbe, hátoldali beépítés a kettœs lécezet mérete min. 60 mm szigetelés párazáró kettœs lécezet fa-panel marófurat Ø a doboznak megfelelœ méret szerint Beépítés a panel mennyezetbe a faburkolás folyamán felülrœl történik. A beépítési nyílás kivágása után a dobozt egyszeræen felülrœl be kell helyezni. Az elœlap formája gondoskodik a pontos és biztos illesztésrœl a faburkolatban. A lámpa beszerelése után a tokozat teljesen befedett....és ez ilyen egyszeræen megy tovább... TRAFÓ TRAFÓ TRAFÓ TRAFÓ behelyezni a trafót lezárósapkát betolni lámpát beszerelni. Készen van. Biztonsági útmutató 1. Csak a megadott lámpatesteket szabad felhasználni. A beszereléssel megbízott köteles a felhasználót errœl tudatni! 2. Max. lámpateljesítmény 35 W, hidegtükrös lámpákhoz (CoolBeam) nem alkalmazható! 3. A dobozt nem szabad szigetelœanyagba burkoltan beépíteni! 4. ThermoX használati utasításának megfelelœ beépítéséért és az alkalmas szerelvények, mint pl. lámpák, transzformátorok, ezeknek az anyagáért és a szerkezeti elemek biztonságtechnikai, szakszeræ beszereléséért, a lámpa- és szerelési elœírások figyelembevételével a berendezések szakszerelœje marad felelœs. Anyag- tervezésiés programváltozások joga fenntartva. 47

48 A jó szerelés alapja Ezzel a programmal a KAISER egy új terméksorozatot indít, mely idœ- és költségtakarékos munkasegítséget nyújt a felhasználóknak. E program különösen felhasználó támogató termékei a piac követelményeinek megfelelœen lettek kifejlesztve. Ezúton szeretnénk itt megjegyezni, hogy Önök a mi gondolataink és cselekvéseink kiváltói. Ennek a családnak az elsœ termékei a MontaX termékek. Ezek észszeræ segédanyagok a legkülönfélébb célokra a mindennapi munkában. Így nyújt a MontaX szerelœlap több mint 200 különbözœ gyors rögzítési lehetœséget az elektromos szerelés, berendezésgépgyártás, fætés-, szellœztetés-, klímatechnika terén és még sokkal többet ennél. Ennek a programnak az állandó továbbfejlesztése a jövœben is gondoskodni fog érdekes termék innovációkról, melyek a KAISER szerelési technikát a mindennapi munka nélkülözhetetlen alkotórészévé teszik. 48

49 Szereléstechnika belsœ- csom. Megnevezés méretek tulajdonságok csom. egys. cikkszám MontaX szerelœlap 90x180x13 mm egymáshoz illeszthetœ, kettévágható, rögzítési lehetœség, rögzíthetœ kábeltálcákon, kerek- vagy szögletes csöveken, szabványprofilokon stb., helyváltoztatás esetére mágneses rögzítéssel MontaX rögzítœ 30/45/60 és 30/45/60 és 90 állás a függœleges tengelyhez sarokidom 90 állás a sarokidom egyszeræ beszabályozása és rögzítése ø 4,5 mm-es csavarok segítségével, MontaX rögzítése laposfejæ ø 3,9 mm-es csavarokkal MontaX rögzítœ ø 50 mm helyváltoztatás esetére mágnes magasság 10 mm rögzítœ csavarral

50 Szereléstechnika MontaX Szerelési útmutató Rögzítés szabványprofilokon (pl. Bosch) horonycsappal ZN M4 és csavarokkal DIN 85 M4 x 16. Rögzítés acéltartókon tartókapoccsal. NI-szenzorok (Ni-8, NI-12) rögzítéséhez. Rögzítés kerek profilokon kábelkötegelœvel vagy csœbilincsekkel. Mágneses rögzítés a hátoldalon csavar DIN 7981-A2 ø 3,5 x 13. A TS 35 kalapsinen függœleges vagy vízszintes rögzítés. A sínt hátulról a tartópecekbe betolni és elœlrœl a DIN 7981-A2 ø 4,2 x 13 csavarral feszesre húzni. A szerelœlapokat egymás között hossz- és keresztirányban egymáshoz lehet illeszteni. Rögzítésük összekötœ tüskék segítségével. Több mint 200 rögzítési lehetœség: rugók, falon kívüli készülékek, kiszolgáló elemek stb. rögzítésük önformázó lencsefejæ csavarokkal ø 3,5-3,9 mm x 16 mm Rögzítési poziciók a lapon 1. Középrögzítéshez 2. Kalapsín TS 35 rögzítéséhez 3. Kábelkötegelœhöz Hátoldali nyílás a mágnes rögzítéshez 5. Közelítésérzékelœkhöz NI Közelítésérzékelœkhöz NI Összekötœ Csatlakoztatáshoz Méretek A "færész rovátkák" lehetœvé teszik a szerelœlap elvágását vízszintesen (90 x 90 mm) valamint függœlegesen (45 x 180 mm) és az egyszeræ végrehajtást segítik

51 Felhasználási példák Szereléstechnika MontaX Nyomtatott áramköri lapok TS 35 kalapsinen Elektromos csatlakozó zártszelvényen Közelítésérzékelœk szerelœprofilon KI/BE kapcsoló MontaX szerelœlapon, rögzítœ sarokidommal Rögzítési lehetœségek a kábeltálcákhoz metrikus csavarokkal csövekhez kábelkötegelœvel zártszelvényhez metrikus csavarokkal TS 35 kalapsínre pattintható és csavarral rögzíthetœ A rögzítœ sarokidom - számlálók, ellenœrzœlámpák és hasonlók egyszeræ, vizuális ellenœrzéséhez - könnyæ és biztonságos kiszolgálás pl. kapcsolóknál - teljes egészében mæanyagból van ezért nem vezetœképes A MontaX könnyæ szereléséhez különbözœ hajlásszögekben: KI/BE kapcsoló MontaX szerelœlapon, rögzítœ sarokidommal

52 A jó szerelés alapja A továbbfejlesztés és együttmæködés alapja az információ. Félreértéseknek és hibás feltevéseknek az oka gyakran a hiányzó információ. A következœ oldalakon megtalálnak minden szükséges mæszaki információt, melyekre Önöknek szükségük lehet a KAISER termékekkel kapcsolatos professzionális munkájukhoz. A szerelœdobozok árnyékolásától kezdve a mæanyagok környezettel szembeni összeférœségéig adunk itt Önöknek értékes tippeket és elœírásokat. Hogy ezeknek az információknak a terjedelme csak három oldalt tölt meg, bizonyítja a KAISER termékek egyértelmæ és megbízható minœségét. Ha Önöknek a várakozások ellenére mégis kérdéseik lennének, akkor mi az interneten keresztül ( éjjel-nappal az Önök rendelkezésére állunk. 52

53 Mæszaki információk Árnyékolás Különbözœ felhasználási területen az árnyékolt szerelœdobozok felhasználása szükséges. - A DIN VDE 0107/0107A2 szerint az orvosi célokra használt helyiségekben: A nem orvosi célokra használt elektromos készülékeken keresztül a helyiségeken kívül is, ha ezek a helyiséggel funkcionálisan össze vannak kötve, mint pl. adatfeldolgozó rendszerek, közvetítœ berendezések, vezérlések, stb. - Lakóházépítkezéseknél fiziológiai okokból kifolyólag lehet célszeræ ilyen szerelési módot alkalmazni. EIB épületrendszer technika Süllyesztett- és gipszkarton falakban a szereléshez kétkamrás szerelvény/elágazó doboz található a megfelelœ programrészekben. Elektromos szerelés egészségügyi területeken Kórházakban és hasonló épületekben különleges követelményeket támasztanak a higiénával szemben. Mivel itt gyakran a gipszkarton építési módot használják, ezek a követelmények az elektromos szerelésre is vonatkoznak. Az itt felhasznált gipszkarton dobozok tömített kivitelben megfelelnek ezeknek a követelményeknek. Azokban a helyiségekben is melyek szært levegœvel vannak ellátva, mint operációs helységek, vagy ehhez hasonlóak, gipszkarton dobozok alkalmazása a megfelelœ szereléssel (pl. alkalmas szerszámok használata stb.) elegendœ. Szakvélemény ehhez megrendelhetœ. Tæzállóság VDE 0606 szerint A vizsgálat VDE 0471/ DIN IEC 695/ része szerint történik. Ezt izzóhuzalos vizsgálattal végzik a következœ vizsgálati hœmérsékleteknél. 650 C 650 C 750 C 750 C 850 C 960 C süllyesztett betonépítésnél vakolatba süllyesztett burkolatok fedélek gipszkarton kapcsok Szerelvény/elágazó dobozok Szerelvény/elágazó dobozokban kiegészítœleg a szerelvénytérfogathoz van még hely 3 csatlakozókapocs számára VDE szerint. Minden KAISERszerelvény/elágazó doboz DIN VDE 0606 szerint alkalmazható mint elágazó doboz Halogénmentes anyagok (megelœzœ tæzvédelem) Személyi- és tárgyi károk megelœzésére, elektromos szereléseknél elœ lehet írni a halogénmentes anyagok felhasználását. Minden KAISER-süllyesztett- és beton doboz, lámpa- és hangszóró doboz és szögletes doboz halogénmentes. Gipszkartonfal szereléshez dobozok és szögletes dobozok halogénmentes változatban is kaphatók. Gipszkarton dobozok DIN VDE 0606 szerint a gipszkarton dobozok különleges biztonsági ellenœrzésen mennek keresztül és a szimbólummal kell megjelölve lenniük. Csillárhorog Függesztœ berendezéseknek lámpákhoz pl. csillárhorog, DIN VDE 0100 T. 559 szerint min. 100 N (10 kp) vagy a megadott lámpasúlyt ötszörös biztonsággal kell tartania. Potenciálkiegyenlítœ Minden épületben kell egy fœ potenciálkiegyenlítœnek lenni. Egy u.n. kiegészítœ potenciálkiegyenlítés szükséges emellett a DIN VDE 0100 T.701/702 szerint minden helyiségben ahol fürdœkád vagy zuhany van, ill. fedett uszodában. Az elválasztáshoz és méréshez késœbbi könnyebb hozzáférhetœség miatt célszeræbb ezt a kiegészítœ potenciálkiegyenlítést egy megfelelœ dobozban egy potenciálkiegyenlítœ-gyæjtœsínnel végrehajtani. Orvosi célokra használt helyiségekben egy különleges potenciálkiegyenlítést a DIN VDE 0107/0107A2 szerint kell végrehajtani. Védelem módok Süllyesztett- és beton dobozoknak DIN VDE 0606 T.1 szerint a legalább az IP 2X védelmi módnak, gipszkarton dobozoknak a legalább az IP 3X védelmi módnak kell megfelelni. Ezek a megkövetelt szennyezœtestés érintésvédelmet nyújtják EN 60529/DIN VDE 0470 szerint. Túl mélyen bevakolt szerelési dobozoknál, utólagos csempézésnél stb. a dobozok feletti részt a vakolatkiegyenlítœ gyærækkel a követelt védelmi módnak megfelelœen meg lehet hosszabbítani. Mæanyagok környezeti összeegyeztethetœsége A KAISER szerelési anyagok mæanyagokból készülnek, melyek a károsanyag-rendeletnek megfelelnek. Ezek teljesítik az anyagok forgalombahozatalával kapcsolatos elœírásokat. Káros kibocsátások normális felhasználásnál nem ismeretesek. Süllyesztett program: ütésálló polisztirol Gipszkarton program: polipropilén Beton program: polietilén Beépítœ doboz program: polietilén/poliamid Szereléstechnika program: polietilén/polipropilén További információk Ezen a címen megtalálnak mindent, amit Önök gyorsan meg akarnak tudni a KAISER-rœl. Aktuális újdonságokat, mæszaki termékinformációkat vagy pályázati kiírások szövegét a "Downloaden" rész mutatja. A legokosabb ha belenéznek. 53

54 Mæszaki információk Cikk-szám-lista Cikk-szám Oldal Cikk-szám Oldal Cikk-szám Oldal Cikk-szám Oldal Cikk-szám Oldal Cikk-szám Oldal / / / / / / /14/ /15/ / / / / /

55 Mæszaki információk Ellenœrzœjel Ellenœrzœjelek és elœírások A KAISER termékeket az erre vonatkozó DIN, VDE, EN és IEC elœírásoknak megfelelœen állítják elœ. A katalógusban bemutatott termékekhez, amennyiben léteznek elœírások, a VDE-ellenœrzœ szerv és számos európai ellenœrzœ szerv engedélyezési nyilatkozata rendelkezésre áll. Németország VERBAND DEUTSCHER ELEKTROTECHNIKER Prüfstelle für Schiffbau GERMANISCHER LLOYD Ausztria Belgium Dánia Cseh Köztársaság Lengyelország Magyarország Litvánia Szlovénia Szlovák Köztársaság ÖSTERREICHISCHER VERBAND FÜR ELEKTROTECHNIK COMTE ELECTROTECHNIQUE BELGISCH ELEKTROTECHNISCH COMTÉ DANMARKS ELEKTRISKE MATERIELKONTROL ELEKTROTECHNICKY Republik ZKUSEBNI ÚSTAV STOWARZYSZENIE ELEKTRYKO W POLSKICH MAGYAR ELEKTROTECHNIKAI ELLENõRZõ INTÉZET ATITIKTIES SERTIFIKATAS SLOVENSKI INSTITUT ZA KAKOVOST IN MEROSLOVJE ELEKTROTECHNICKY VYSKUMNY A PROJEKTOVY ÚSTAV Cikkszám / Cikkszám

56 A KAISER termékek 1904 óta nyújtanak megbízható bázist az elektromos szerelésekbez. Termékinnovációk, melyeket az Önök számára fejlesztettek ki, gyakran a szakma standardjai lettek. A KAISER kutatás és fejlesztés eredményei nem ritkán szabvánnyá váltak minden gyártó számára. Ebben a katalógusban bemutatjuk Önöknek aktuális termékválasztékunkat, amely ezen magas követelménynek mindig megfelel és Önöknek egy márkatermék biztonságát nyújtja. A KAISER termékgyártás természetesen nem csak ezen önmagára kiszabott mérték szerint dolgozik, hanem az ISO szerint is tanúsított, ami az azonos termékminœséget évek után is garantálja. Azt talán nem is kell megemlíteni, hogy mi a szállítási határidœ betartását, a barátságos kiszolgálást és az optimális ár-szolgáltatás viszonyt ugyanolyan komolyan vesszük. Dolgozzanak egy erœs márkával az Önök munkája megérdemli ezt. ULTIMA Bt. - KAISER magyarországi képviselet Iroda:1108 Budapest, Venyige u.3. Telefon: (06-1) Telefax: (06-1) Levélcim: 1181 Budapest, Nyerges Köz 5 [email protected] headline0501meh5
