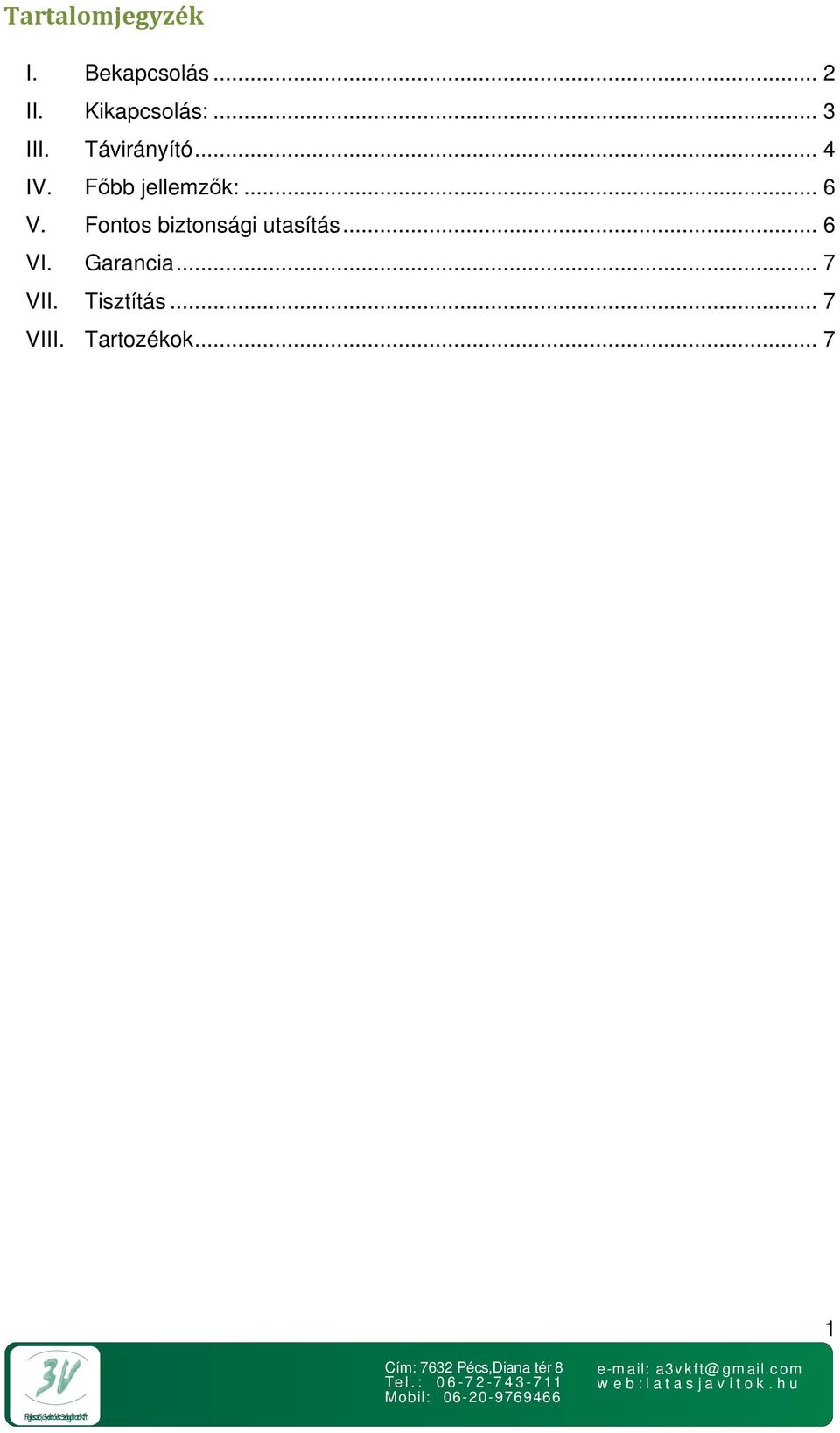

2 Tartalomjegyzék I. Bekapcsolás... 2 II. Kikapcsolás:... 3 III. Távirányító... 4 IV. Főbb jellemzők:... 6 V. Fontos biztonsági utasítás... 6 VI. Garancia... 7 VII. Tisztítás... 7 VIII. Tartozékok

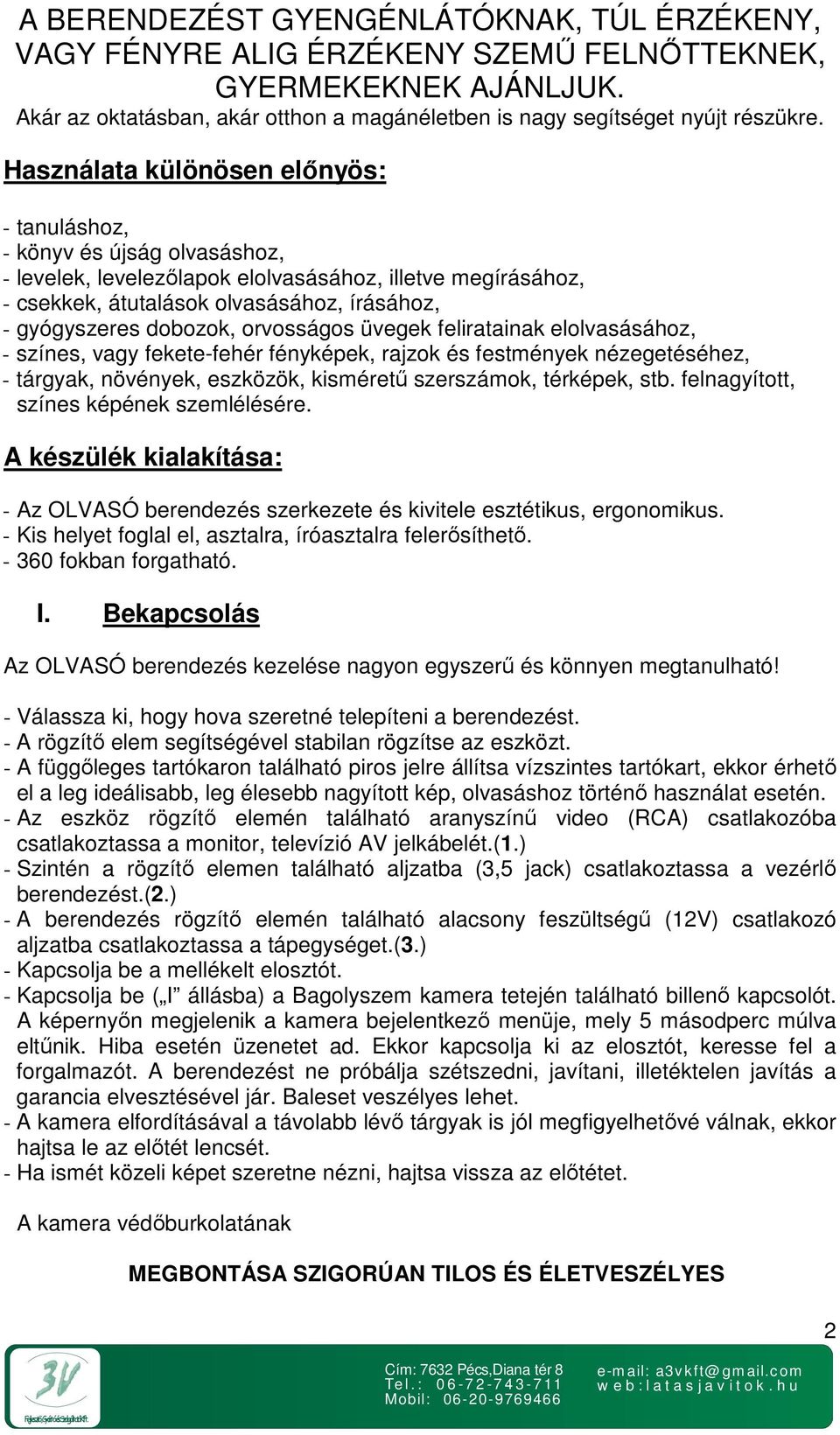

3 A BERENDEZÉST GYENGÉNLÁTÓKNAK, TÚL ÉRZÉKENY, VAGY FÉNYRE ALIG ÉRZÉKENY SZEMŰ FELNŐTTEKNEK, GYERMEKEKNEK AJÁNLJUK. Akár az oktatásban, akár otthon a magánéletben is nagy segítséget nyújt részükre. Használata különösen előnyös: - tanuláshoz, - könyv és újság olvasáshoz, - levelek, levelezőlapok elolvasásához, illetve megírásához, - csekkek, átutalások olvasásához, írásához, - gyógyszeres dobozok, orvosságos üvegek feliratainak elolvasásához, - színes, vagy fekete-fehér fényképek, rajzok és festmények nézegetéséhez, - tárgyak, növények, eszközök, kisméretű szerszámok, térképek, stb. felnagyított, színes képének szemlélésére. A készülék kialakítása: - Az OLVASÓ berendezés szerkezete és kivitele esztétikus, ergonomikus. - Kis helyet foglal el, asztalra, íróasztalra felerősíthető fokban forgatható. I. Bekapcsolás Az OLVASÓ berendezés kezelése nagyon egyszerű és könnyen megtanulható! - Válassza ki, hogy hova szeretné telepíteni a berendezést. - A rögzítő elem segítségével stabilan rögzítse az eszközt. - A függőleges tartókaron található piros jelre állítsa vízszintes tartókart, ekkor érhető el a leg ideálisabb, leg élesebb nagyított kép, olvasáshoz történő használat esetén. - Az eszköz rögzítő elemén található aranyszínű video (RCA) csatlakozóba csatlakoztassa a monitor, televízió AV jelkábelét.(1.) - Szintén a rögzítő elemen található aljzatba (3,5 jack) csatlakoztassa a vezérlő berendezést.(2.) - A berendezés rögzítő elemén található alacsony feszültségű (12V) csatlakozó aljzatba csatlakoztassa a tápegységet.(3.) - Kapcsolja be a mellékelt elosztót. - Kapcsolja be ( I állásba) a Bagolyszem kamera tetején található billenő kapcsolót. A képernyőn megjelenik a kamera bejelentkező menüje, mely 5 másodperc múlva eltűnik. Hiba esetén üzenetet ad. Ekkor kapcsolja ki az elosztót, keresse fel a forgalmazót. A berendezést ne próbálja szétszedni, javítani, illetéktelen javítás a garancia elvesztésével jár. Baleset veszélyes lehet. - A kamera elfordításával a távolabb lévő tárgyak is jól megfigyelhetővé válnak, ekkor hajtsa le az előtét lencsét. - Ha ismét közeli képet szeretne nézni, hajtsa vissza az előtétet. A kamera védőburkolatának MEGBONTÁSA SZIGORÚAN TILOS ÉS ÉLETVESZÉLYES 2

dobozok, orvosságos üvegek feliratainak elolvasásához, - színes, vagy fekete-fehér fényképek, rajzok és festmények nézegetéséhez, - tárgyak, növények, eszközök, kisméretű szerszámok, térképek, stb.

4 A megjelenítő eszközön a távirányító segítségével ki kell választani a megfelelő jelforrást. Csatlakozók elhelyezkedése: 2 Vezérlő (3,5 jack) 3 Tápegység 1 Video (RCA) Bagolyszem tetején található kapcsoló: O állás: kikapcsolva I állás: bekapcsolva II. Kikapcsolás Kapcsolja ki ( O állásba) a Bagolyszem kamera tetején található billenő kapcsolót. Energiatakarékosság szempontjából kapcsolja ki az elosztót is. Óvja környezetét! Takarékoskodjon az energiával! 3

állás: kikapcsolva I állás: bekapcsolva II.

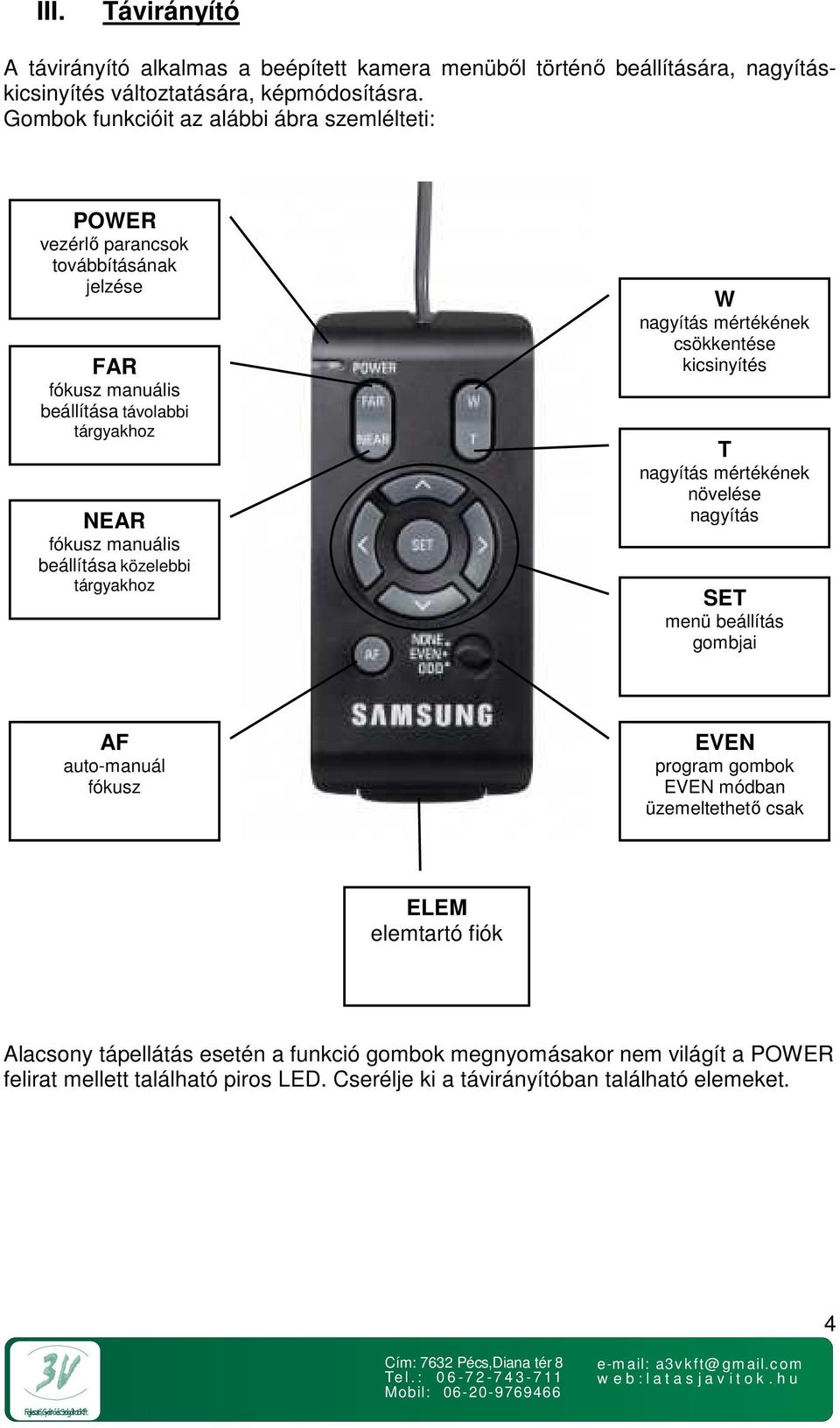

5 III. Távirányító A távirányító alkalmas a beépített kamera menüből történő beállítására, nagyításkicsinyítés változtatására, képmódosításra. Gombok funkcióit az alábbi ábra szemlélteti: POWER vezérlő parancsok továbbításának jelzése FAR fókusz manuális beállítása távolabbi tárgyakhoz NEAR fókusz manuális beállítása közelebbi tárgyakhoz W nagyítás mértékének csökkentése kicsinyítés T nagyítás mértékének növelése nagyítás SET menü beállítás gombjai AF auto-manuál fókusz EVEN program gombok EVEN módban üzemeltethető csak ELEM elemtartó fiók Alacsony tápellátás esetén a funkció gombok megnyomásakor nem világít a POWER felirat mellett található piros LED. Cserélje ki a távirányítóban található elemeket. 4

közelebbi tárgyakhoz W nagyítás mértékének csökkentése kicsinyítés T nagyítás mértékének növelése nagyítás SET menü beállítás gombjai AF auto-manuál fókusz EVEN program gombok

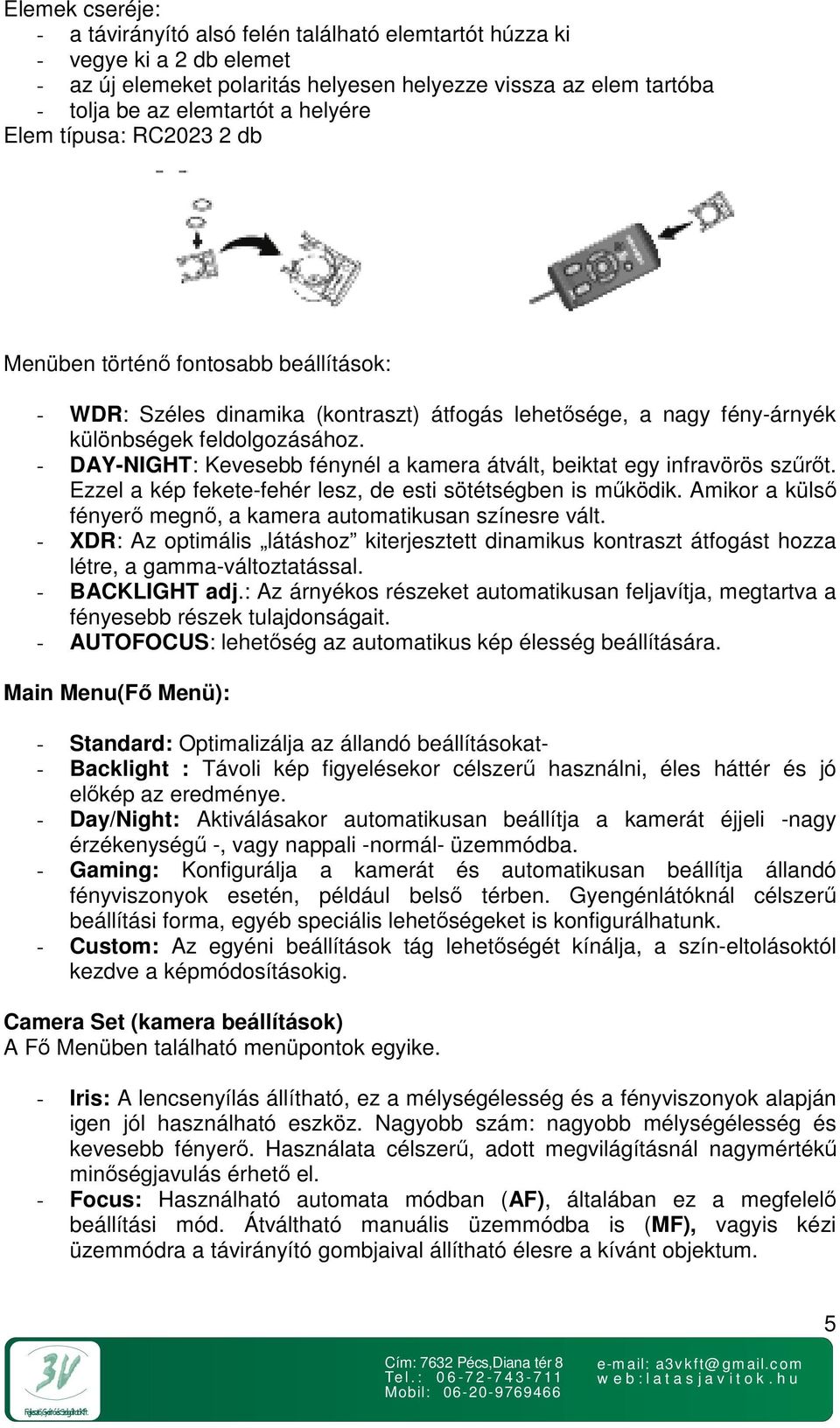

6 Elemek cseréje: - a távirányító alsó felén található elemtartót húzza ki - vegye ki a 2 db elemet - az új elemeket polaritás helyesen helyezze vissza az elem tartóba - tolja be az elemtartót a helyére Elem típusa: RC db Menüben történő fontosabb beállítások: - WDR: Széles dinamika (kontraszt) átfogás lehetősége, a nagy fény-árnyék különbségek feldolgozásához. - DAY-NIGHT: Kevesebb fénynél a kamera átvált, beiktat egy infravörös szűrőt. Ezzel a kép fekete-fehér lesz, de esti sötétségben is működik. Amikor a külső fényerő megnő, a kamera automatikusan színesre vált. - XDR: Az optimális látáshoz kiterjesztett dinamikus kontraszt átfogást hozza létre, a gamma-változtatással. - BACKLIGHT adj.: Az árnyékos részeket automatikusan feljavítja, megtartva a fényesebb részek tulajdonságait. - AUTOFOCUS: lehetőség az automatikus kép élesség beállítására. Main Menu(Fő Menü): - Standard: Optimalizálja az állandó beállításokat- - Backlight : Távoli kép figyelésekor célszerű használni, éles háttér és jó előkép az eredménye. - Day/Night: Aktiválásakor automatikusan beállítja a kamerát éjjeli -nagy érzékenységű -, vagy nappali -normál- üzemmódba. - Gaming: Konfigurálja a kamerát és automatikusan beállítja állandó fényviszonyok esetén, például belső térben. Gyengénlátóknál célszerű beállítási forma, egyéb speciális lehetőségeket is konfigurálhatunk. - Custom: Az egyéni beállítások tág lehetőségét kínálja, a szín-eltolásoktól kezdve a képmódosításokig. Camera Set (kamera beállítások) A Fő Menüben található menüpontok egyike. - Iris: A lencsenyílás állítható, ez a mélységélesség és a fényviszonyok alapján igen jól használható eszköz. Nagyobb szám: nagyobb mélységélesség és kevesebb fényerő. Használata célszerű, adott megvilágításnál nagymértékű minőségjavulás érhető el. - Focus: Használható automata módban (AF), általában ez a megfelelő beállítási mód. Átváltható manuális üzemmódba is (MF), vagyis kézi üzemmódra a távirányító gombjaival állítható élesre a kívánt objektum. 5

- DAY-NIGHT: Kevesebb fénynél a kamera átvált, beiktat egy infravörös szűrőt. Ezzel a kép fekete-fehér lesz, de esti sötétségben is működik.

7 - Sesitivity: Az autófókusz érzékenységét lehet állítani, a közeli tárgyaknál a maximum. a jó, ez a 7. érték. - Sens-up: A legsötétebb képrészlethez igazítja a kontrasztot. (Ha a Flickerless bekapcsolva van, akkor nem működik!) - AGC color: A színvisszaadás tartományát változtatja, javasolt a színes dokumentumok olvasásakor. - Pos/Neg: Normál, vagy színekben negatív képet hoz létre. Speciális szembetegségeknél előnyösen használható beállítási mód. Fekete-fehér, illetve negatív kép beállítása: A Főmenüben: - Main Menu (fő menü) - Camera set (kamera beállítás) - Day/ Night (nappal/éjszaka) - BURST (kiváltás)menüpontban: Ha OFF akkor, a kép színes, ha ON állásban van, a kép fekete-fehér. - Save (mentés) - Quit (kilépés). IV. Főbb jellemzők - egyszerű, modern forma, - képmódosítások (negatív kép, szín eltolás stb.), - könnyű kezelhetőség, - automatikus vagy kézi élességállítás, - folyamatosan szabályozható nagyítási kicsinyítési mérték (nyomógombbal), - modern CCD kameraérzékelő, nagy felbontású képfeldolgozó SONY (600tvsor) - nagy mélységélesség a térbeli tárgyaknál is, - vibrálásmentes kép, mozgáson alapuló digitális zajcsökkentés (sens up) - digitális képstabilizáló - 0,0002 lux érzékenység, szinte sötétben is lát - szabályozható kontraszt, fényesség, színtelítettség - pozitív és negatív kép megjelenítés, - fogyasztás: 230 Volt 50 Hz hálózati feszültség mellett max.: 20 VA. V. Fontos biztonsági utasítás - A készülék bekapcsolása előtt a használati útmutatót kérjük, figyelmesen olvassa el! - Ne helyezze a készüléket közel az ablakhoz, fűtőtest közelébe, közvetlen napsütésre. - Óvja mindenféle nedvességtől. - Stabil, megfelelő teherbírású asztalra helyezve használja a berendezést. - A tápegység normális üzemeltetés mellett enyhén melegszik. - Semmilyen tárgyat ne helyezzen az elektromos egységekre, veszélyes a működésükre, hűtésük lecsökken. - Ne próbálja a készüléket javítani! Az elektronikákat burkoló dobozok eltávolítása áramütés veszélyével járhat. A karbantartást, javítást csak képzett, a gyártó által megbízott szerelő végezheti. - Ha az alábbiak valamelyike történik, azonnal szüntesse meg az áramellátást: 6

- Pos/Neg: Normál, vagy színekben negatív képet hoz létre. Speciális szembetegségeknél előnyösen használható beállítási mód.

8 - A tápvezeték megsérült, vagy elszakadt. - A készülékbe folyadék került. - A leírás alapján nem tudja működtetni a készüléket. VI. Garancia A garancia tartama 12 hónap, a vásárlás napjától számítva. Az alábbiak nem tartoznak a garancia körébe: - nem rendeltetésszerű használat, tűz, villámcsapás, a termék engedély nélküli módosítása, vagy nem a Használati útmutató szerinti használat. - szállítás alatt bekövetkezett károk. - a termék mozgatása, vagy beüzemelése közben keletkezett károk. - hálózati feszültség ingadozása, túlfeszültség, vagy áramkimaradás okozta károk. - illetéktelen által végzett szerelésből, javításból eredő kár. - normális kopás, karcolódás. - bármely más ok, mely nem kapcsolódik közvetlenül a termékhez. VII. Tisztítás Tisztítás előtt a készüléket kapcsolja ki! ÁRAMTALANÍTSA! A készülék tisztítása csak száraz törlőkendővel történhet. Ajánlott bármely, jó minőségű mikró szálas termék. Amennyiben zavaró folt kerül az előtétre, kamera objektívére (pl.: kézzel véletlenül megérinti kezelője), áramtalanítsa a készüléket, majd kevés ablaktisztító folyadékot permetezzen egy papír törlőre re és ezzel törölje zsír és foltmentesre azt. Célszerű a berendezést használaton kívüli állapotában letakarni, porvédelem céljából. VIII. Tartozékok - Távirányító - Tápegység - Hálózati kábel - RCA-Scart kábel - Kapcsolós elosztó 230V További segítségnyújtás: Tel.: Mobil: a3vkft@gmail.com Sikeres használatot kíván a: Kft. Mert olvasni mindenki szeret.. 7

- szállítás alatt bekövetkezett károk. - a termék mozgatása, vagy beüzemelése közben keletkezett károk. - hálózati feszültség ingadozása, túlfeszültség, vagy áramkimaradás okozta károk.

9 Egyéb termékek, forgalmazott eszközök megtekinthetőek a weboldalon. 8
