1 GRUNDFOS KEZELÉSI UTASÍTÁSOK Vaccuperm VGA-113 Gázadagolás szabályzó Szerelési és üzemeltetési utasítás

2 Megfelelőségi nyilatkozat Megfelelőségi nyilatkozat EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a Vaccuperm VGA-113 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Kisfeszültségű Direktíva (2006/95/EC) Alkalmazott szabványok: EN : 2006/A1: 2009 EN : 2003 EN : 2006 EMC Direktíva (2004/108/EC) Alkalmazott szabványok: EN : 2007 EN : 2007 EN : A1: 2009 EN : A1: A2: 2008 Egyéb alkalmazott szabályozás: DIN 19606: 2010 Ez az EK megfelelőségi nyilatkozat kizárólag akkor érvényes, ha Grundfos telepítési és üzemeltetési utasítás (kiadvány szám ) részeként kerül kiadásra. Pfinztal, november 28. Ulrich Stemick Technical Director Grundfos Water Treatment GmbH Reetzstr. 85, D Pfinztal, Germany A műszaki dokumentáció összeállítására és az EK konformitási nyilatkozat aláírására jogosult személy. 2

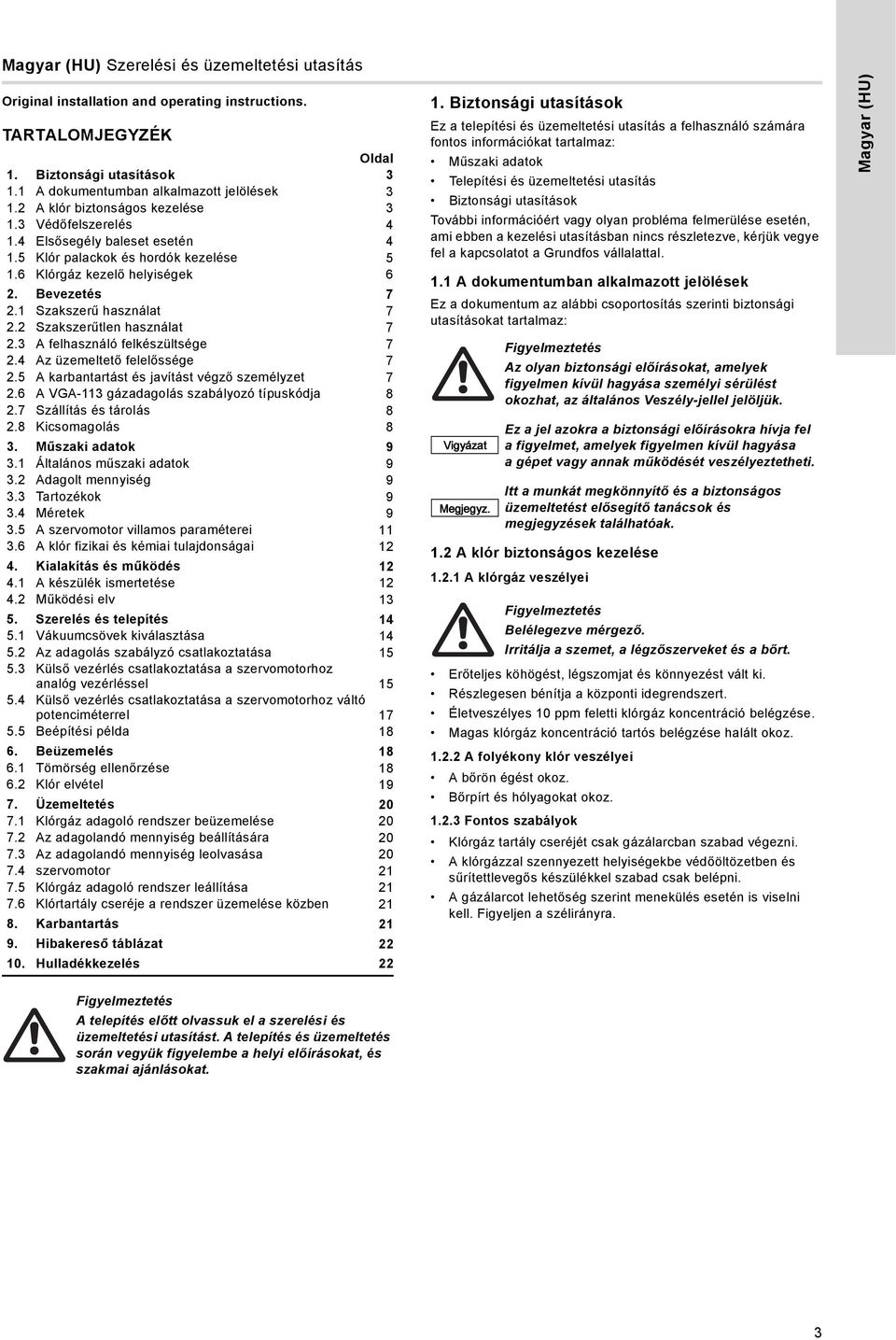

3 Magyar (HU) Szerelési és üzemeltetési utasítás Original installation and operating instructions. TARTALOMJEGYZÉK Oldal 1. Biztonsági utasítások A dokumentumban alkalmazott jelölések A klór biztonságos kezelése Védőfelszerelés Elsősegély baleset esetén Klór palackok és hordók kezelése Klórgáz kezelő helyiségek 6 2. Bevezetés Szakszerű használat Szakszerűtlen használat A felhasználó felkészültsége Az üzemeltető felelőssége A karbantartást és javítást végző személyzet A VGA-113 gázadagolás szabályozó típuskódja Szállítás és tárolás Kicsomagolás 8 3. Műszaki adatok Általános műszaki adatok Adagolt mennyiség Tartozékok Méretek A szervomotor villamos paraméterei A klór fizikai és kémiai tulajdonságai Kialakítás és működés A készülék ismertetése Működési elv Szerelés és telepítés Vákuumcsövek kiválasztása Az adagolás szabályzó csatlakoztatása Külső vezérlés csatlakoztatása a szervomotorhoz analóg vezérléssel Külső vezérlés csatlakoztatása a szervomotorhoz váltó potenciméterrel Beépítési példa Beüzemelés Tömörség ellenőrzése Klór elvétel Üzemeltetés Klórgáz adagoló rendszer beüzemelése Az adagolandó mennyiség beállítására Az adagolandó mennyiség leolvasása szervomotor Klórgáz adagoló rendszer leállítása Klórtartály cseréje a rendszer üzemelése közben Karbantartás Hibakereső táblázat Hulladékkezelés Biztonsági utasítások Ez a telepítési és üzemeltetési utasítás a felhasználó számára fontos információkat tartalmaz: Műszaki adatok Telepítési és üzemeltetési utasítás Biztonsági utasítások További információért vagy olyan probléma felmerülése esetén, ami ebben a kezelési utasításban nincs részletezve, kérjük vegye fel a kapcsolatot a Grundfos vállalattal. 1.1 A dokumentumban alkalmazott jelölések Ez a dokumentum az alábbi csoportosítás szerinti biztonsági utasításokat tartalmaz: Vigyázat Megjegyz. Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. 1.2 A klór biztonságos kezelése A klórgáz veszélyei Belélegezve mérgező. Irritálja a szemet, a légzőszerveket és a bőrt. Erőteljes köhögést, légszomjat és könnyezést vált ki. Részlegesen bénítja a központi idegrendszert. Életveszélyes 10 ppm feletti klórgáz koncentráció belégzése. Magas klórgáz koncentráció tartós belégzése halált okoz A folyékony klór veszélyei A bőrön égést okoz. Bőrpírt és hólyagokat okoz Fontos szabályok Klórgáz tartály cseréjét csak gázálarcban szabad végezni. A klórgázzal szennyezett helyiségekbe védőöltözetben és sűrítettlevegős készülékkel szabad csak belépni. A gázálarcot lehetőség szerint menekülés esetén is viselni kell. Figyeljen a szélirányra. Magyar (HU) A telepítés előtt olvassuk el a szerelési és üzemeltetési utasítást. A telepítés és üzemeltetés során vegyük figyelembe a helyi előírásokat, és szakmai ajánlásokat. 3

4 Magyar (HU) 1.3 Védőfelszerelés Személyi védőfelszerelés A klórgáz adagoló rendszer üzemeltetőjének minden egyes kezelő részére biztosítania kell légzőkészüléket (teljes kilátást biztosító gázálarc), személyre szabottan, névre szólóan, hatékony klórgáz szűrővel (B2P3) és gázmaszkonként legalább 1 tartalék szűrővel. A védőfelszerelést könnyen hozzáférhetően kell tárolni, a klórgáz felhasználási helyén kívüli helyiségben. Klór hordókkal üzemelő rendszerek esetében legalább 2 védőfelszerelést kell biztosítani, sűrített levegős készülékkel együtt Az üzemeltető kötelezettségei A védőfelszerelés használat ismertetése a kezelőkkel. A kezelőknek rendszeresen használniuk kell a védőfelszerelést, vagy legalább 6 havonta gyakorolniuk kell annak használatát. A gázálarc szűrőket rendszeresen cserélni kell a felhasználhatósági idő lejártával 6 hónappal a kinyitás dátuma után (tüntesse fel a szűrőn a kinyitási dátumot) klórral történt érintkezés után. Vegye tekintetbe a személyi védelemre vonatkozó helyi jogszabályokat A védőfelszerelés tárolása A klórozó helyiségen kívül Jól láthatóan Bármikor könnyen hozzáférhetően Portól és nedvességtől védetten. 1.4 Elsősegély baleset esetén Elsősegély klór belégzése után 1. Őrizze meg nyugalmát. 2. Távolítsa el a sérült személyeket a veszélyes területről. 3. A segítséget nyújtóknak a saját biztonságukra is figyelniük kell. 4. Távolítsa el a szennyezett ruházatot. 5. Nyugtassa meg a sérült személyeket és takarókkal tartsa őket melegen. 6. Gondoskodjon friss levegőről, ill. lehetőség szerint oxigénmaszkos lélegeztetésről. Ne alkalmazzon szájból szájba lélegeztetést! 7. Hívjon mentőt, vagy gondoskodjon a sérült kórházba szállításáról fektetve légzési nehézségek esetén ülő helyzetben. Tájékoztassa a kórházat, hogy klór okozta a balesetet Elsősegély vegyi égési sérülés esetén 1. Őrizze meg nyugalmát. 2. Távolítsa el a szennyezett ruházatot. 3. Bő vízzel öblítse ki a szemet. 4. Kötözze be a sérülést steril kötszerrel. 5. Hívjon orvosi segítséget. Tájékoztassa a kórházat, hogy klór okozta a balesetet Elsősegély a szem vegyi égési sérülése esetén 1. Őrizze meg nyugalmát. 2. Bő vízzel öblítse ki a szemet úgy, hogy a sérült fekvő helyzetben marad. Szükség szerint gondoskodjon a másik, nem sérült szem védelméről. Húzza szét a szemhéjakat, hagyja mozogni a szemet minden irányba. 3. Keressen szemorvost. Tájékoztassa a kórházat, hogy klór okozta a balesetet Elsősegély belső vegyi sérülés esetén 1. Őrizze meg nyugalmát. 2. Igyon vizet kis kortyokban. Lehetőség szerint vegyen be aktív szenet. 3. Hívjon orvosi segítséget. Tájékoztassa a kórházat, hogy klór okozta a balesetet. 4

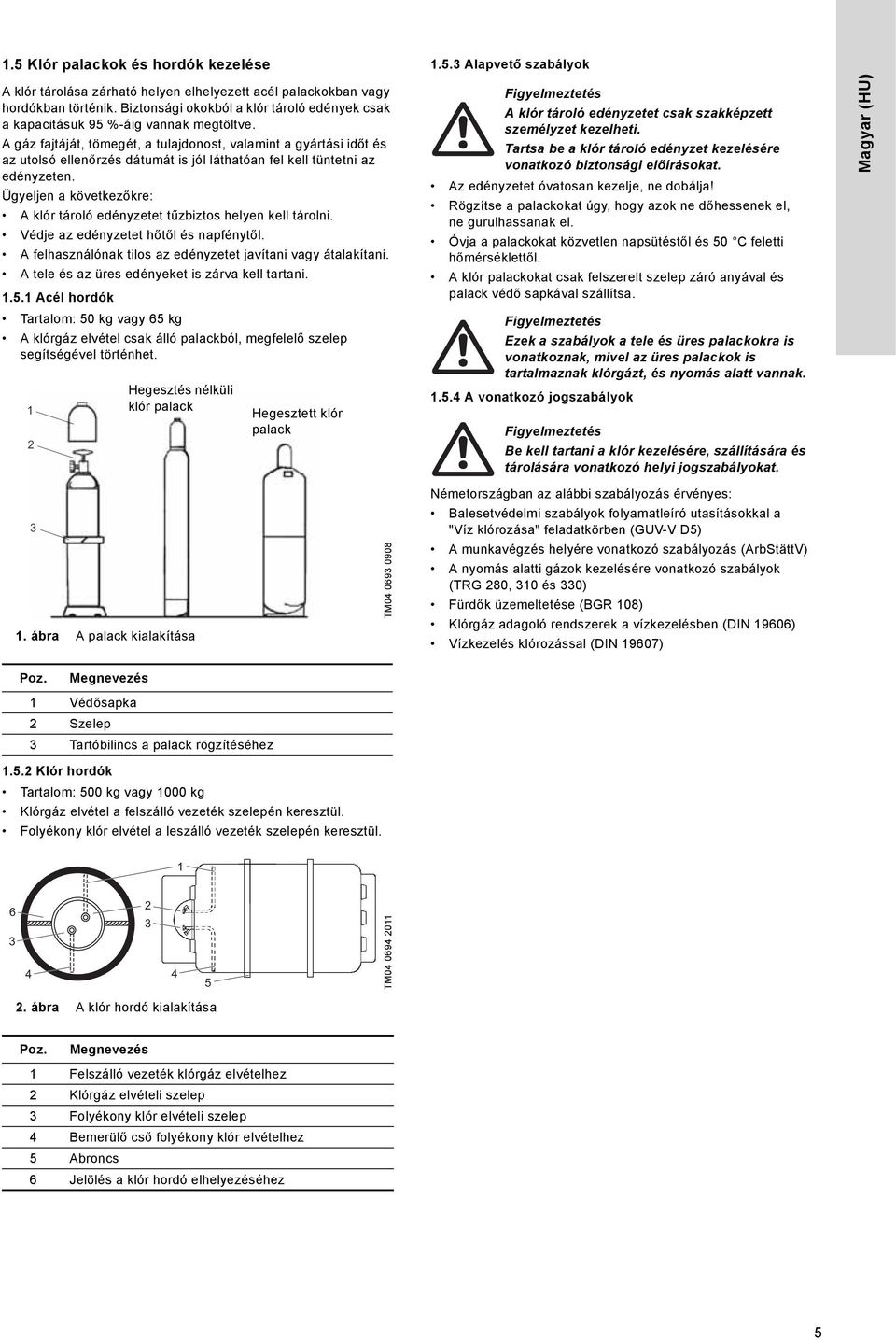

5 1.5 Klór palackok és hordók kezelése Alapvető szabályok A klór tárolása zárható helyen elhelyezett acél palackokban vagy hordókban történik. Biztonsági okokból a klór tároló edények csak a kapacitásuk 95 %-áig vannak megtöltve. A gáz fajtáját, tömegét, a tulajdonost, valamint a gyártási időt és az utolsó ellenőrzés dátumát is jól láthatóan fel kell tüntetni az edényzeten. Ügyeljen a következőkre: A klór tároló edényzetet tűzbiztos helyen kell tárolni. Védje az edényzetet hőtől és napfénytől. A felhasználónak tilos az edényzetet javítani vagy átalakítani. A tele és az üres edényeket is zárva kell tartani Acél hordók Tartalom: 50 kg vagy 65 kg A klórgáz elvétel csak álló palackból, megfelelő szelep segítségével történhet. 1 2 Hegesztés nélküli klór palack Hegesztett klór palack A klór tároló edényzetet csak szakképzett személyzet kezelheti. Tartsa be a klór tároló edényzet kezelésére vonatkozó biztonsági előírásokat. Az edényzetet óvatosan kezelje, ne dobálja! Rögzítse a palackokat úgy, hogy azok ne dőhessenek el, ne gurulhassanak el. Óvja a palackokat közvetlen napsütéstől és 50 C feletti hőmérséklettől. A klór palackokat csak felszerelt szelep záró anyával és palack védő sapkával szállítsa. Ezek a szabályok a tele és üres palackokra is vonatkoznak, mivel az üres palackok is tartalmaznak klórgázt, és nyomás alatt vannak A vonatkozó jogszabályok Be kell tartani a klór kezelésére, szállítására és tárolására vonatkozó helyi jogszabályokat. Magyar (HU) 3 1. ábra A palack kialakítása TM Németországban az alábbi szabályozás érvényes: Balesetvédelmi szabályok folyamatleíró utasításokkal a "Víz klórozása" feladatkörben (GUV-V D5) A munkavégzés helyére vonatkozó szabályozás (ArbStättV) A nyomás alatti gázok kezelésére vonatkozó szabályok (TRG 280, 310 és 330) Fürdők üzemeltetése (BGR 108) Klórgáz adagoló rendszerek a vízkezelésben (DIN 19606) Vízkezelés klórozással (DIN 19607) Poz. Megnevezés 1 Védősapka 2 Szelep 3 Tartóbilincs a palack rögzítéséhez Klór hordók Tartalom: 500 kg vagy 1000 kg Klórgáz elvétel a felszálló vezeték szelepén keresztül. Folyékony klór elvétel a leszálló vezeték szelepén keresztül TM ábra A klór hordó kialakítása Poz. Megnevezés 1 Felszálló vezeték klórgáz elvételhez 2 Klórgáz elvételi szelep 3 Folyékony klór elvételi szelep 4 Bemerülő cső folyékony klór elvételhez 5 Abroncs 6 Jelölés a klór hordó elhelyezéséhez 5

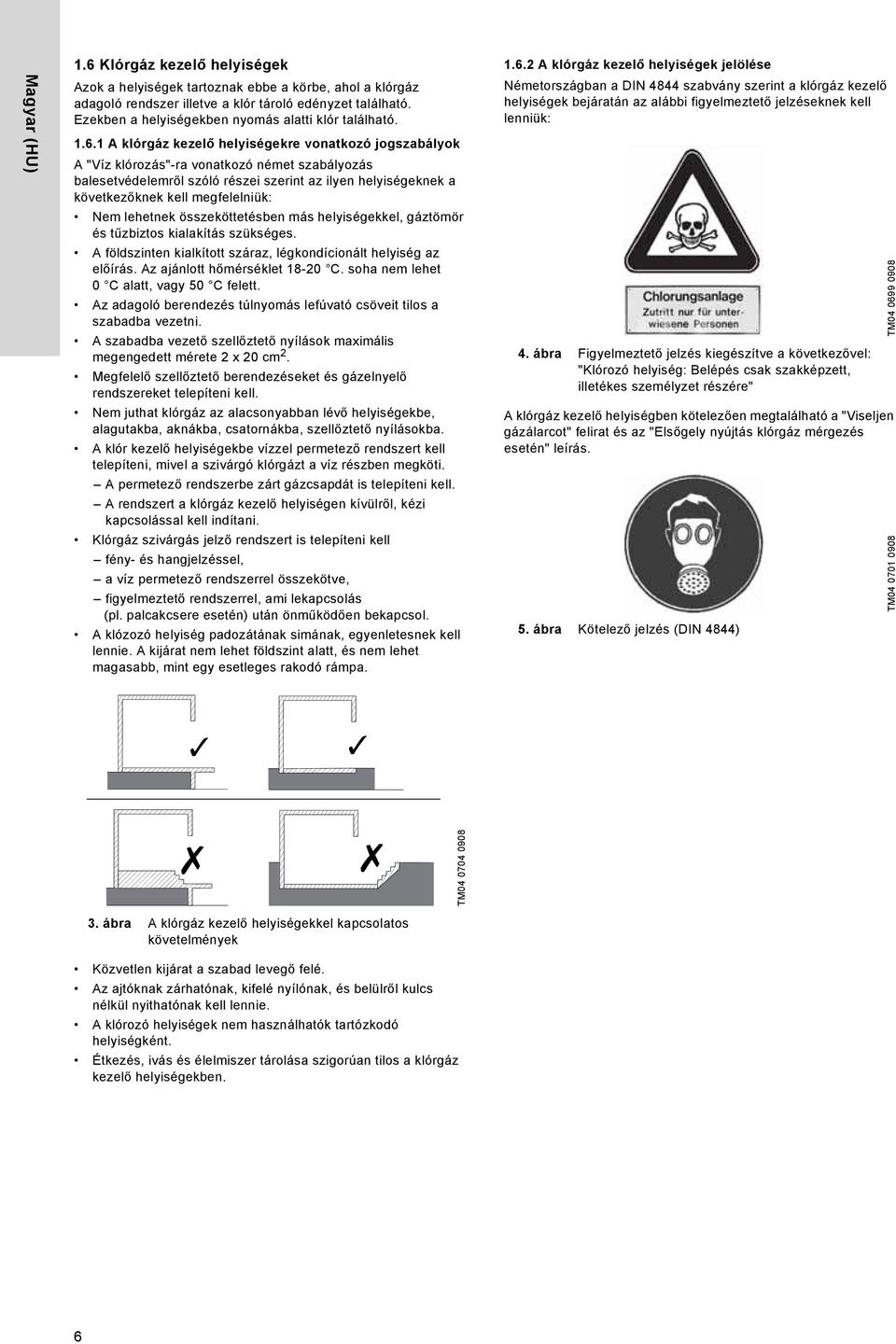

6 Magyar (HU) 1.6 Klórgáz kezelő helyiségek Azok a helyiségek tartoznak ebbe a körbe, ahol a klórgáz adagoló rendszer illetve a klór tároló edényzet található. Ezekben a helyiségekben nyomás alatti klór található A klórgáz kezelő helyiségekre vonatkozó jogszabályok A "Víz klórozás"-ra vonatkozó német szabályozás balesetvédelemről szóló részei szerint az ilyen helyiségeknek a következőknek kell megfelelniük: Nem lehetnek összeköttetésben más helyiségekkel, gáztömör és tűzbiztos kialakítás szükséges. A földszinten kialkított száraz, légkondícionált helyiség az előírás. Az ajánlott hőmérséklet C. soha nem lehet 0 C alatt, vagy 50 C felett. Az adagoló berendezés túlnyomás lefúvató csöveit tilos a szabadba vezetni. A szabadba vezető szellőztető nyílások maximális megengedett mérete 2 x 20 cm 2. Megfelelő szellőztető berendezéseket és gázelnyelő rendszereket telepíteni kell. Nem juthat klórgáz az alacsonyabban lévő helyiségekbe, alagutakba, aknákba, csatornákba, szellőztető nyílásokba. A klór kezelő helyiségekbe vízzel permetező rendszert kell telepíteni, mivel a szivárgó klórgázt a víz részben megköti. A permetező rendszerbe zárt gázcsapdát is telepíteni kell. A rendszert a klórgáz kezelő helyiségen kívülről, kézi kapcsolással kell indítani. Klórgáz szivárgás jelző rendszert is telepíteni kell fény- és hangjelzéssel, a víz permetező rendszerrel összekötve, figyelmeztető rendszerrel, ami lekapcsolás (pl. palcakcsere esetén) után önműködően bekapcsol. A klózozó helyiség padozátának simának, egyenletesnek kell lennie. A kijárat nem lehet földszint alatt, és nem lehet magasabb, mint egy esetleges rakodó rámpa A klórgáz kezelő helyiségek jelölése Németországban a DIN 4844 szabvány szerint a klórgáz kezelő helyiségek bejáratán az alábbi figyelmeztető jelzéseknek kell lenniük: 4. ábra Figyelmeztető jelzés kiegészítve a következővel: "Klórozó helyiség: Belépés csak szakképzett, illetékes személyzet részére" A klórgáz kezelő helyiségben kötelezően megtalálható a "Viseljen gázálarcot" felirat és az "Elsőgely nyújtás klórgáz mérgezés esetén" leírás. 5. ábra Kötelező jelzés (DIN 4844) TM TM TM ábra A klórgáz kezelő helyiségekkel kapcsolatos követelmények Közvetlen kijárat a szabad levegő felé. Az ajtóknak zárhatónak, kifelé nyílónak, és belülről kulcs nélkül nyithatónak kell lennie. A klórozó helyiségek nem használhatók tartózkodó helyiségként. Étkezés, ivás és élelmiszer tárolása szigorúan tilos a klórgáz kezelő helyiségekben. 6

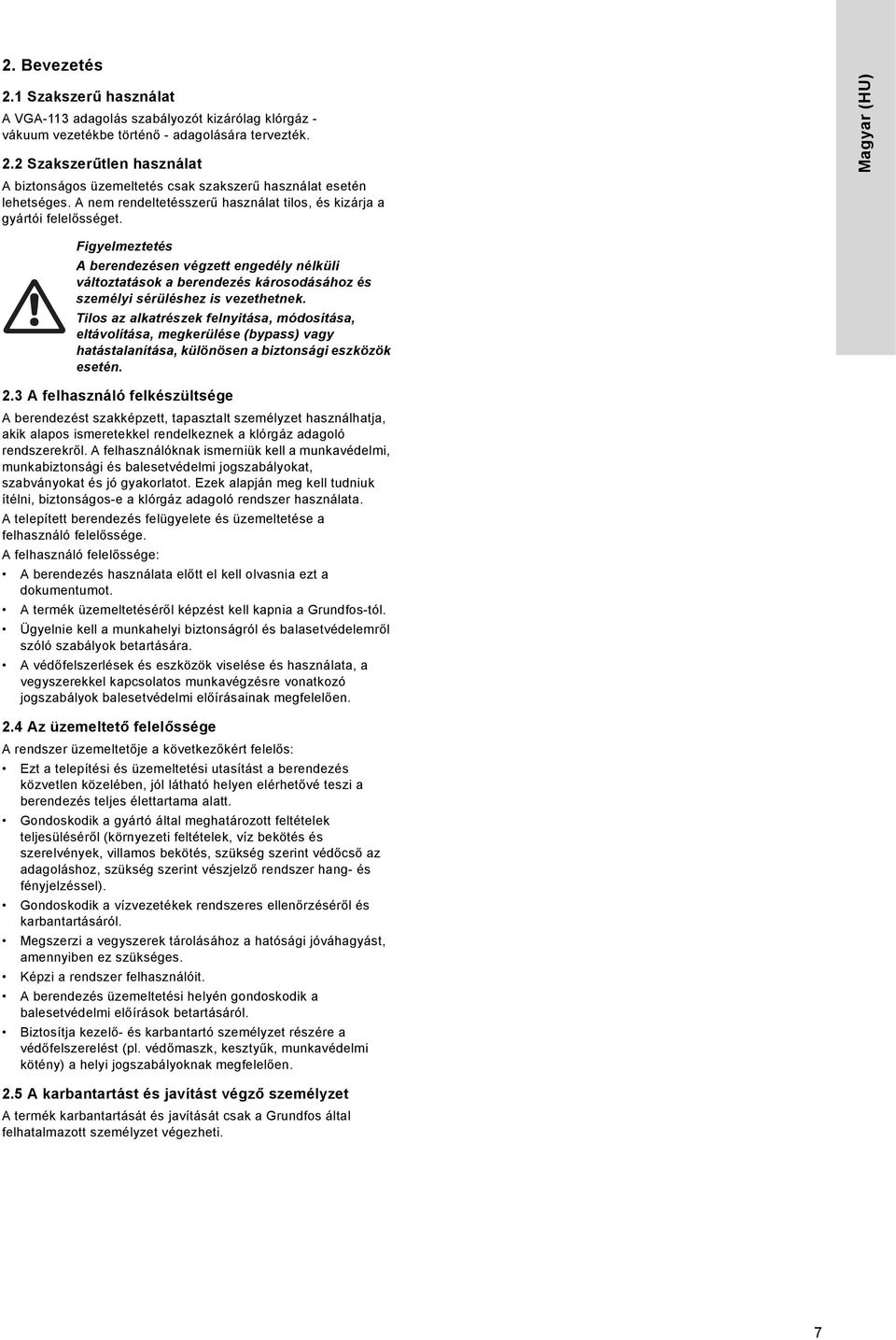

7 2. Bevezetés 2.1 Szakszerű használat A VGA-113 adagolás szabályozót kizárólag klórgáz - vákuum vezetékbe történő - adagolására tervezték. 2.2 Szakszerűtlen használat A biztonságos üzemeltetés csak szakszerű használat esetén lehetséges. A nem rendeltetésszerű használat tilos, és kizárja a gyártói felelősséget. Magyar (HU) A berendezésen végzett engedély nélküli változtatások a berendezés károsodásához és személyi sérüléshez is vezethetnek. Tilos az alkatrészek felnyitása, módosítása, eltávolítása, megkerülése (bypass) vagy hatástalanítása, különösen a biztonsági eszközök esetén. 2.3 A felhasználó felkészültsége A berendezést szakképzett, tapasztalt személyzet használhatja, akik alapos ismeretekkel rendelkeznek a klórgáz adagoló rendszerekről. A felhasználóknak ismerniük kell a munkavédelmi, munkabiztonsági és balesetvédelmi jogszabályokat, szabványokat és jó gyakorlatot. Ezek alapján meg kell tudniuk ítélni, biztonságos-e a klórgáz adagoló rendszer használata. A telepített berendezés felügyelete és üzemeltetése a felhasználó felelőssége. A felhasználó felelőssége: A berendezés használata előtt el kell olvasnia ezt a dokumentumot. A termék üzemeltetéséről képzést kell kapnia a Grundfos-tól. Ügyelnie kell a munkahelyi biztonságról és balasetvédelemről szóló szabályok betartására. A védőfelszerlések és eszközök viselése és használata, a vegyszerekkel kapcsolatos munkavégzésre vonatkozó jogszabályok balesetvédelmi előírásainak megfelelően. 2.4 Az üzemeltető felelőssége A rendszer üzemeltetője a következőkért felelős: Ezt a telepítési és üzemeltetési utasítást a berendezés közvetlen közelében, jól látható helyen elérhetővé teszi a berendezés teljes élettartama alatt. Gondoskodik a gyártó által meghatározott feltételek teljesüléséről (környezeti feltételek, víz bekötés és szerelvények, villamos bekötés, szükség szerint védőcső az adagoláshoz, szükség szerint vészjelző rendszer hang- és fényjelzéssel). Gondoskodik a vízvezetékek rendszeres ellenőrzéséről és karbantartásáról. Megszerzi a vegyszerek tárolásához a hatósági jóváhagyást, amennyiben ez szükséges. Képzi a rendszer felhasználóit. A berendezés üzemeltetési helyén gondoskodik a balesetvédelmi előírások betartásáról. Biztosítja kezelő- és karbantartó személyzet részére a védőfelszerelést (pl. védőmaszk, kesztyűk, munkavédelmi kötény) a helyi jogszabályoknak megfelelően. 2.5 A karbantartást és javítást végző személyzet A termék karbantartását és javítását csak a Grundfos által felhatalmazott személyzet végezheti. 7

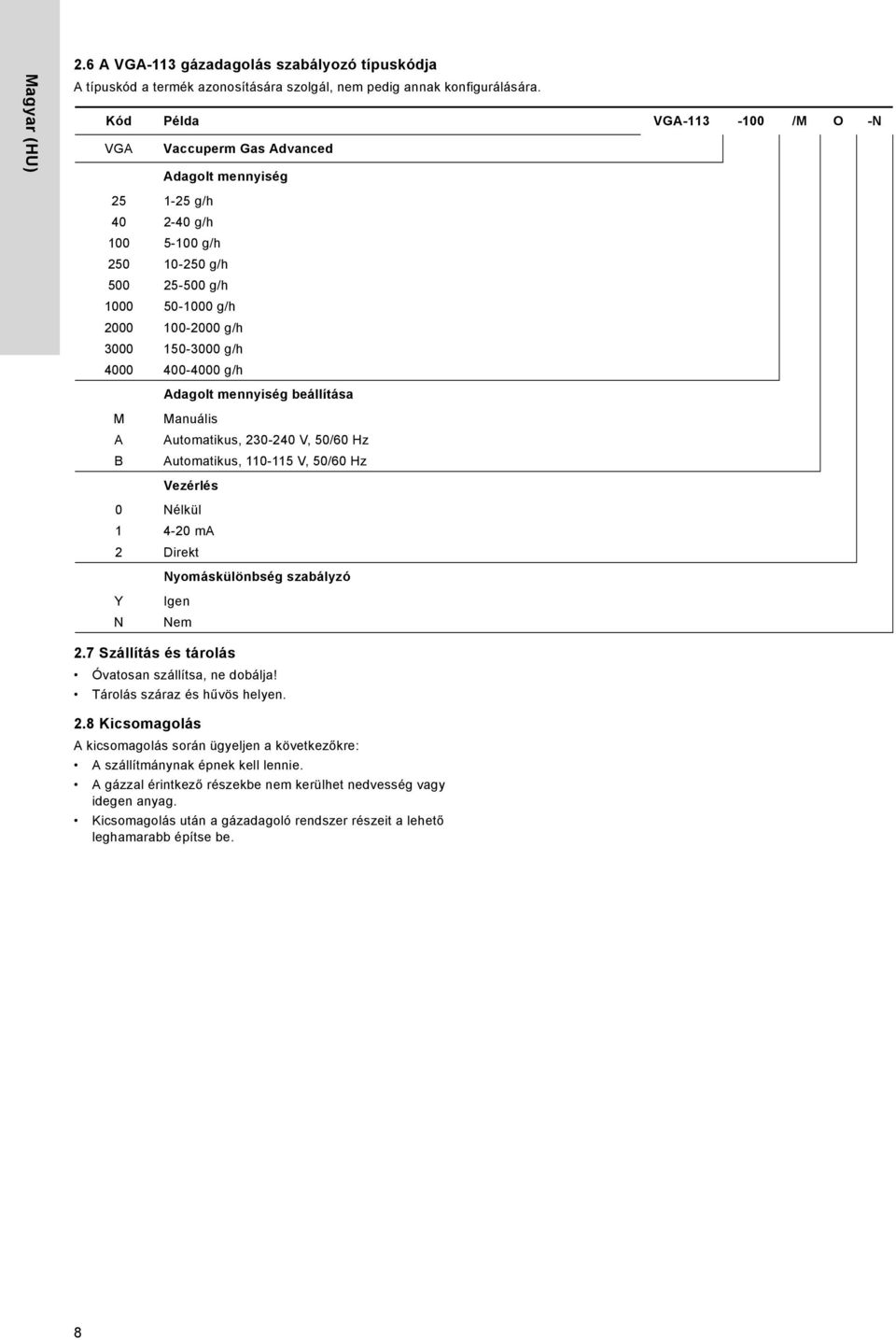

8 Magyar (HU) 2.6 A VGA-113 gázadagolás szabályozó típuskódja A típuskód a termék azonosítására szolgál, nem pedig annak konfigurálására. Kód Példa VGA /M O -N VGA Vaccuperm Gas Advanced Adagolt mennyiség g/h g/h g/h g/h g/h g/h g/h g/h g/h Adagolt mennyiség beállítása M A B Manuális Automatikus, V, 50/60 Hz Automatikus, V, 50/60 Hz Vezérlés 0 Nélkül ma 2 Direkt Nyomáskülönbség szabályzó Y N Igen Nem 2.7 Szállítás és tárolás Óvatosan szállítsa, ne dobálja! Tárolás száraz és hűvös helyen. 2.8 Kicsomagolás A kicsomagolás során ügyeljen a következőkre: A szállítmánynak épnek kell lennie. A gázzal érintkező részekbe nem kerülhet nedvesség vagy idegen anyag. Kicsomagolás után a gázadagoló rendszer részeit a lehető leghamarabb építse be. 8

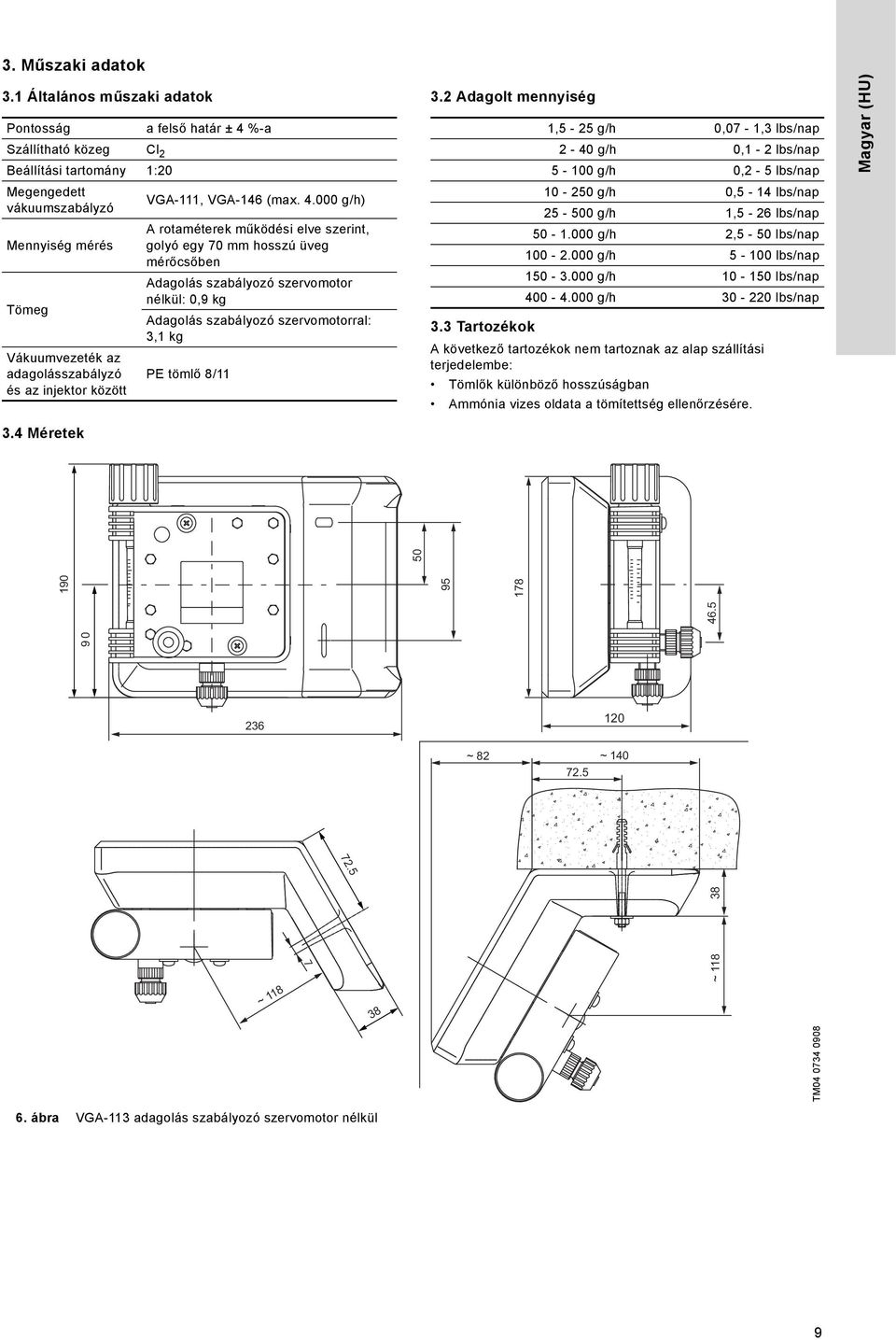

9 3. Műszaki adatok 3.1 Általános műszaki adatok 3.2 Adagolt mennyiség Pontosság a felső határ ± 4 %-a Szállítható közeg Cl 2 Beállítási tartomány 1:20 Megengedett vákuumszabályzó VGA-111, VGA-146 (max g/h) Mennyiség mérés Tömeg Vákuumvezeték az adagolásszabályzó és az injektor között A rotaméterek működési elve szerint, golyó egy 70 mm hosszú üveg mérőcsőben Adagolás szabályozó szervomotor nélkül: 0,9 kg Adagolás szabályozó szervomotorral: 3,1 kg PE tömlő 8/ Tartozékok 1,5-25 g/h 0,07-1,3 lbs/nap 2-40 g/h 0,1-2 lbs/nap g/h 0,2-5 lbs/nap g/h 0,5-14 lbs/nap g/h 1,5-26 lbs/nap g/h 2,5-50 lbs/nap g/h lbs/nap g/h lbs/nap g/h lbs/nap A következő tartozékok nem tartoznak az alap szállítási terjedelembe: Tömlők különböző hosszúságban Ammónia vizes oldata a tömítettség ellenőrzésére. Magyar (HU) 3.4 Méretek TM ~ ~ ~ 82 ~ ábra VGA-113 adagolás szabályozó szervomotor nélkül 9

10 Magyar (HU) TM ~ 410 ~ ~ ~ ~ ábra VGA-113 adagolás szabályozó szervomotorral 10

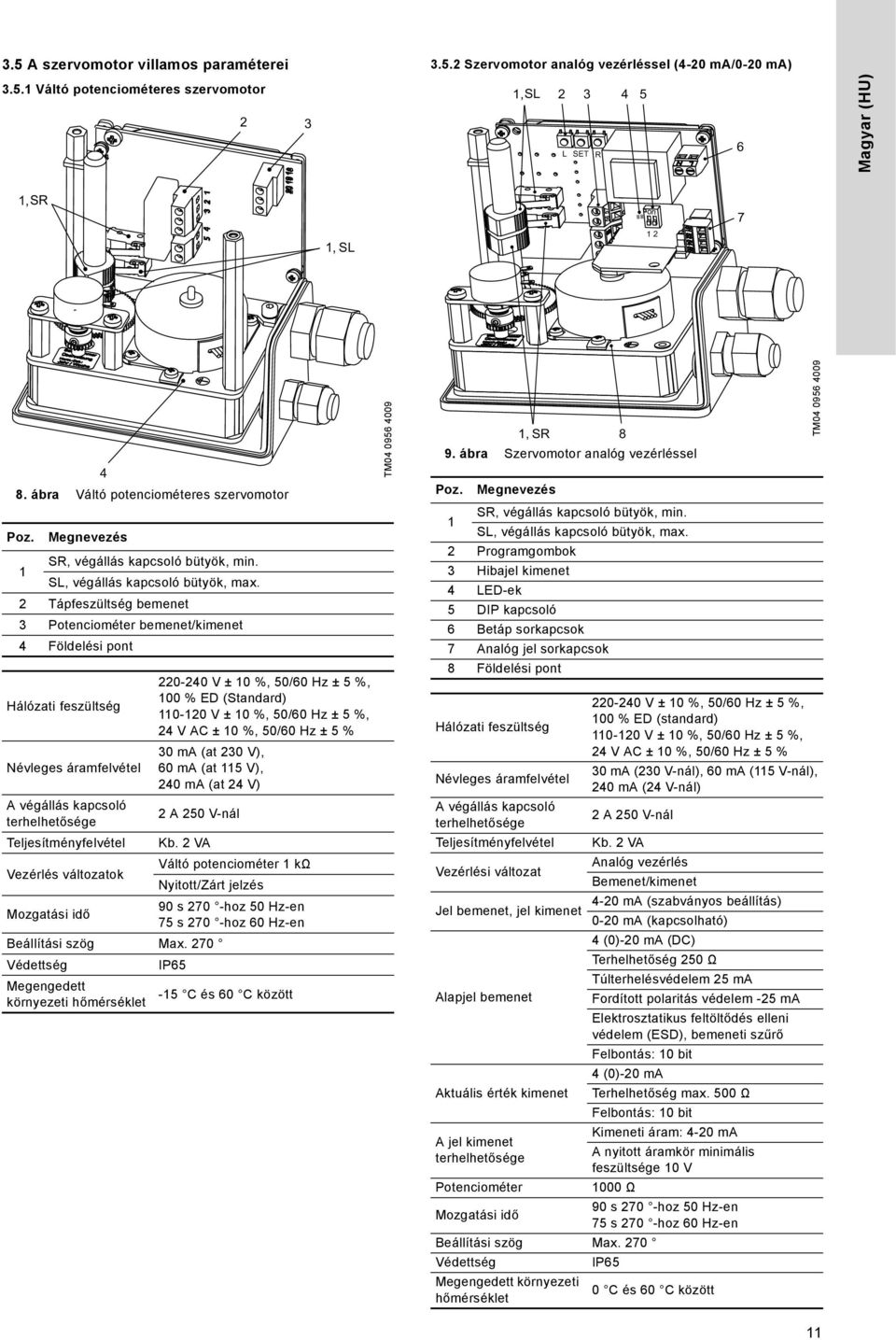

11 3.5 A szervomotor villamos paraméterei Szervomotor analóg vezérléssel (4-20 ma/0-20 ma) Váltó potenciométeres szervomotor 2 3 1, SL L SET R 6 Magyar (HU) 1, SR 1, SL on ábra Váltó potenciométeres szervomotor Poz. 4 Megnevezés SR, végállás kapcsoló bütyök, min. 1 SL, végállás kapcsoló bütyök, max. 2 Tápfeszültség bemenet 3 Potenciométer bemenet/kimenet 4 Földelési pont Hálózati feszültség Névleges áramfelvétel A végállás kapcsoló terhelhetősége Teljesítményfelvétel Vezérlés változatok V ± 10 %, 50/60 Hz ± 5 %, 100 % ED (Standard) V ± 10 %, 50/60 Hz ± 5 %, 24 V AC ± 10 %, 50/60 Hz ± 5 % 30 ma (at 230 V), 60 ma (at 115 V), 240 ma (at 24 V) 2 A 250 V-nál Kb. 2 VA Váltó potenciométer 1 kω Nyitott/Zárt jelzés Mozgatási idő 90 s 270 -hoz 50 Hz-en 75 s 270 -hoz 60 Hz-en Beállítási szög Max. 270 Védettség IP65 Megengedett környezeti hőmérséklet -15 C és 60 C között TM ábra Szervomotor analóg vezérléssel Poz. Megnevezés SR, végállás kapcsoló bütyök, min. 1 SL, végállás kapcsoló bütyök, max. 2 Programgombok 3 Hibajel kimenet 4 LED-ek 5 DIP kapcsoló 6 Betáp sorkapcsok 7 Analóg jel sorkapcsok 8 Földelési pont Hálózati feszültség Névleges áramfelvétel A végállás kapcsoló terhelhetősége Teljesítményfelvétel Vezérlési változat Jel bemenet, jel kimenet Alapjel bemenet Aktuális érték kimenet A jel kimenet terhelhetősége Potenciométer 1, SR V ± 10 %, 50/60 Hz ± 5 %, 100 % ED (standard) V ± 10 %, 50/60 Hz ± 5 %, 24 V AC ± 10 %, 50/60 Hz ± 5 % 30 ma (230 V-nál), 60 ma (115 V-nál), 240 ma (24 V-nál) 2 A 250 V-nál Kb. 2 VA Analóg vezérlés Bemenet/kimenet 4-20 ma (szabványos beállítás) 0-20 ma (kapcsolható) 4 (0)-20 ma (DC) Terhelhetőség 250 Ω Túlterhelésvédelem 25 ma Fordított polaritás védelem -25 ma Elektrosztatikus feltöltődés elleni védelem (ESD), bemeneti szűrő Felbontás: 10 bit 4 (0)-20 ma Terhelhetőség max. 500 Ω Felbontás: 10 bit Kimeneti áram: 4-20 ma A nyitott áramkör minimális feszültsége 10 V 1000 Ω Mozgatási idő 90 s 270 -hoz 50 Hz-en 75 s 270 -hoz 60 Hz-en Beállítási szög Max. 270 Védettség IP65 Megengedett környezeti hőmérséklet 0 C és 60 C között 8 TM

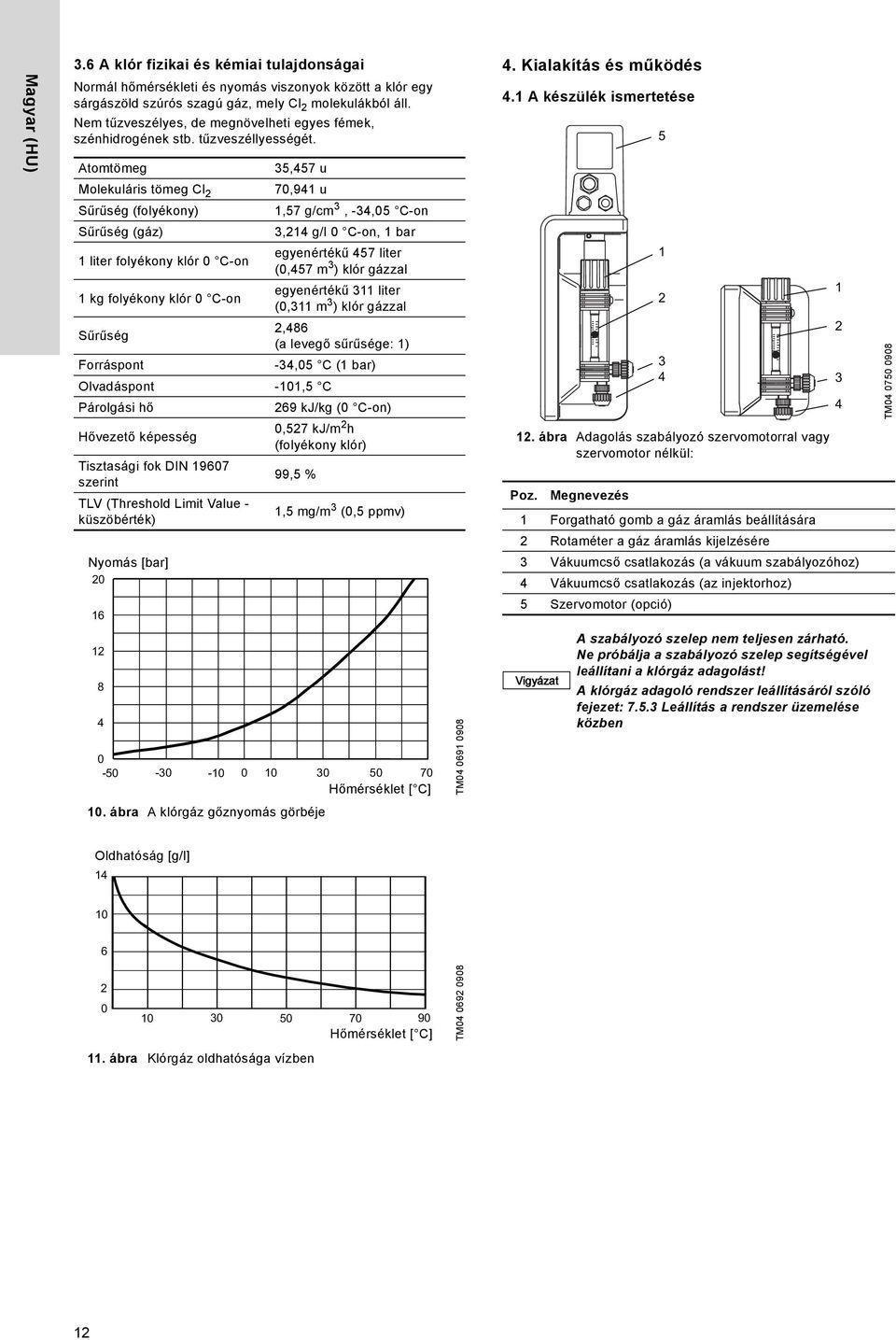

12 Magyar (HU) 3.6 A klór fizikai és kémiai tulajdonságai Normál hőmérsékleti és nyomás viszonyok között a klór egy sárgászöld szúrós szagú gáz, mely Cl 2 molekulákból áll. Nem tűzveszélyes, de megnövelheti egyes fémek, szénhidrogének stb. tűzveszéllyességét. Atomtömeg Molekuláris tömeg Cl 2 Sűrűség (folyékony) Sűrűség (gáz) 1 liter folyékony klór 0 C-on 1 kg folyékony klór 0 C-on 35,457 u 70,941 u 1,57 g/cm 3, -34,05 C-on 3,214 g/l 0 C-on, 1 bar egyenértékű 457 liter (0,457 m 3 ) klór gázzal egyenértékű 311 liter (0,311 m 3 ) klór gázzal Sűrűség 2,486 (a levegő sűrűsége: 1) Forráspont -34,05 C (1 bar) Olvadáspont -101,5 C Párolgási hő 269 kj/kg (0 C-on) Hővezető képesség Tisztasági fok DIN szerint TLV (Threshold Limit Value - küszöbérték) Nyomás [bar] ,527 kj/m 2 h (folyékony klór) 99,5 % 1,5 mg/m 3 (0,5 ppmv) 4. Kialakítás és működés 4.1 A készülék ismertetése ábra Adagolás szabályozó szervomotorral vagy szervomotor nélkül: Poz. Megnevezés 1 Forgatható gomb a gáz áramlás beállítására 2 Rotaméter a gáz áramlás kijelzésére 3 Vákuumcső csatlakozás (a vákuum szabályozóhoz) 4 Vákuumcső csatlakozás (az injektorhoz) 5 Szervomotor (opció) TM Hőmérséklet [ C] TM Vigyázat A szabályozó szelep nem teljesen zárható. Ne próbálja a szabályozó szelep segítségével leállítani a klórgáz adagolást! A klórgáz adagoló rendszer leállításáról szóló fejezet: Leállítás a rendszer üzemelése közben 10. ábra A klórgáz gőznyomás görbéje Oldhatóság [g/l] Hőmérséklet [ C] TM ábra Klórgáz oldhatósága vízben 12

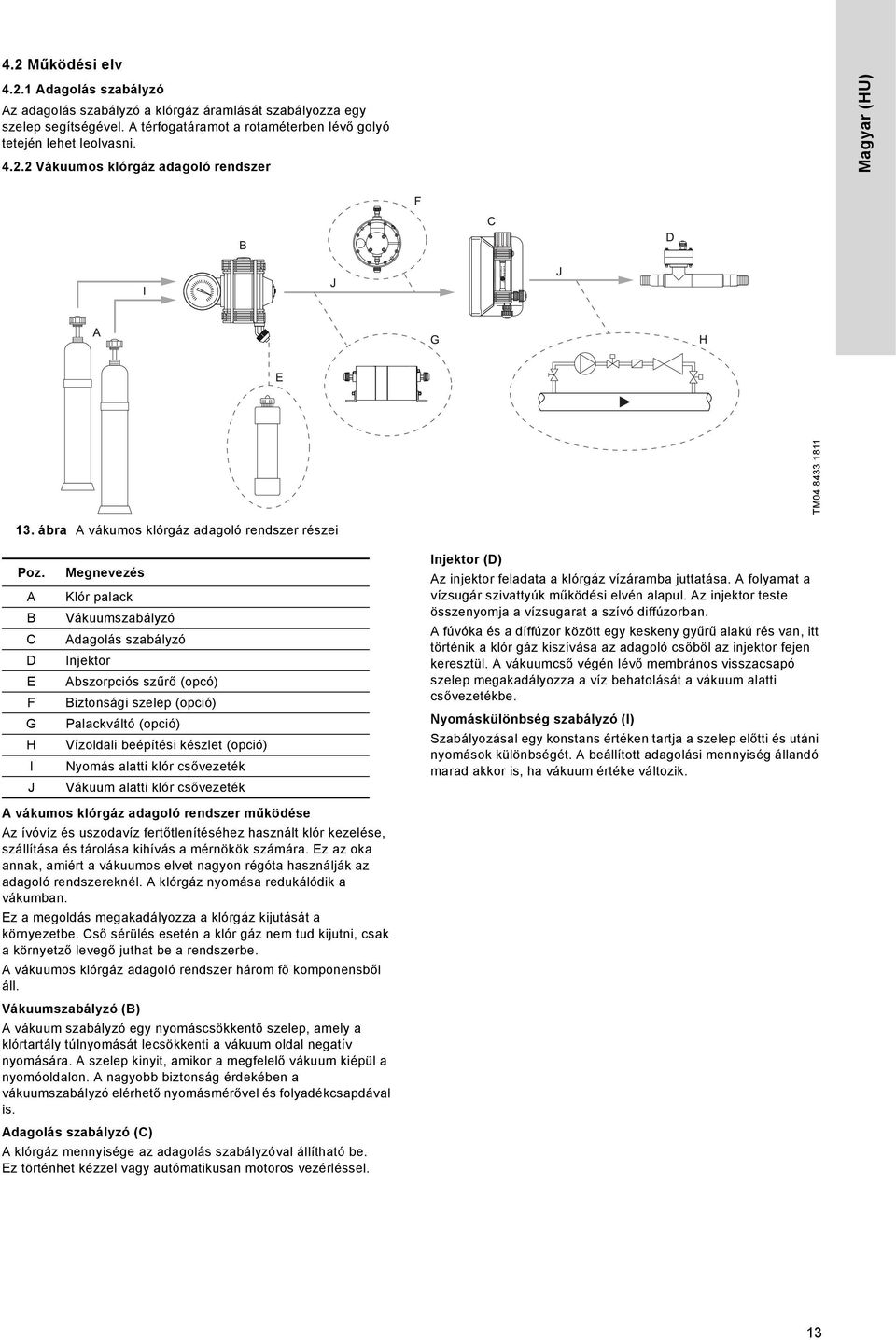

13 4.2 Működési elv Adagolás szabályzó Az adagolás szabályzó a klórgáz áramlását szabályozza egy szelep segítségével. A térfogatáramot a rotaméterben lévő golyó tetején lehet leolvasni Vákuumos klórgáz adagoló rendszer Magyar (HU) TM ábra A vákumos klórgáz adagoló rendszer részei Poz. A B C D E F G H I J Megnevezés Klór palack Vákuumszabályzó Adagolás szabályzó Injektor Abszorpciós szűrő (opcó) Biztonsági szelep (opció) Palackváltó (opció) Vízoldali beépítési készlet (opció) Nyomás alatti klór csővezeték Vákuum alatti klór csővezeték Injektor (D) Az injektor feladata a klórgáz vízáramba juttatása. A folyamat a vízsugár szivattyúk működési elvén alapul. Az injektor teste összenyomja a vízsugarat a szívó diffúzorban. A fúvóka és a díffúzor között egy keskeny gyűrű alakú rés van, itt történik a klór gáz kiszívása az adagoló csőböl az injektor fejen keresztül. A vákuumcső végén lévő membrános visszacsapó szelep megakadályozza a víz behatolását a vákuum alatti csővezetékbe. Nyomáskülönbség szabályzó (I) Szabályozásal egy konstans értéken tartja a szelep előtti és utáni nyomások különbségét. A beállított adagolási mennyiség állandó marad akkor is, ha vákuum értéke változik. A vákumos klórgáz adagoló rendszer működése Az ívóvíz és uszodavíz fertőtlenítéséhez használt klór kezelése, szállítása és tárolása kihívás a mérnökök számára. Ez az oka annak, amiért a vákuumos elvet nagyon régóta használják az adagoló rendszereknél. A klórgáz nyomása redukálódik a vákumban. Ez a megoldás megakadályozza a klórgáz kijutását a környezetbe. Cső sérülés esetén a klór gáz nem tud kijutni, csak a környetző levegő juthat be a rendszerbe. A vákuumos klórgáz adagoló rendszer három fő komponensből áll. Vákuumszabályzó (B) A vákuum szabályzó egy nyomáscsökkentő szelep, amely a klórtartály túlnyomását lecsökkenti a vákuum oldal negatív nyomására. A szelep kinyit, amikor a megfelelő vákuum kiépül a nyomóoldalon. A nagyobb biztonság érdekében a vákuumszabályzó elérhető nyomásmérővel és folyadékcsapdával is. Adagolás szabályzó (C) A klórgáz mennyisége az adagolás szabályzóval állítható be. Ez történhet kézzel vagy autómatikusan motoros vezérléssel. 13

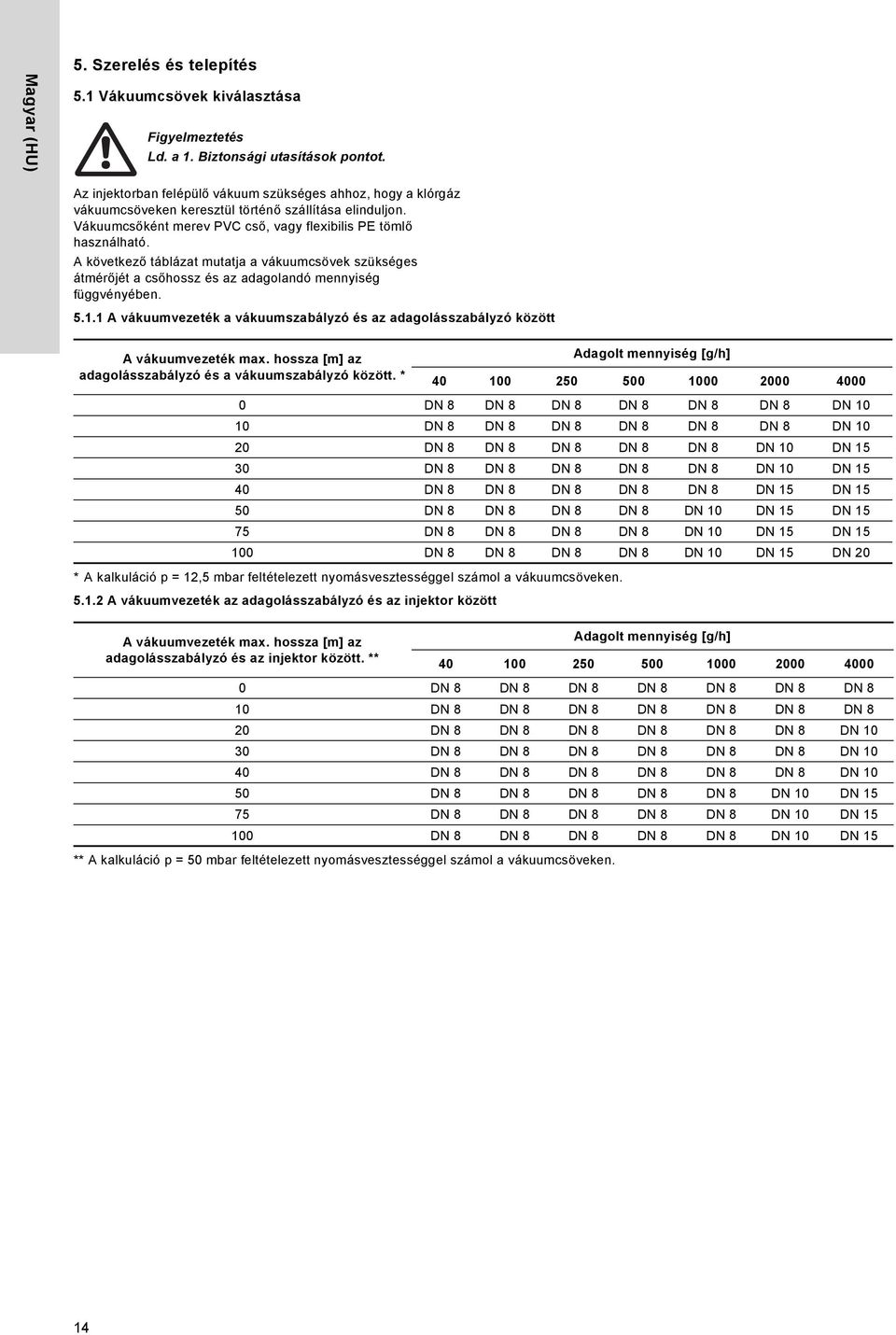

14 Magyar (HU) 5. Szerelés és telepítés 5.1 Vákuumcsövek kiválasztása Ld. a 1. Biztonsági utasítások pontot. Az injektorban felépülő vákuum szükséges ahhoz, hogy a klórgáz vákuumcsöveken keresztül történő szállítása elinduljon. Vákuumcsőként merev PVC cső, vagy flexibilis PE tömlő használható. A következő táblázat mutatja a vákuumcsövek szükséges átmérőjét a csőhossz és az adagolandó mennyiség függvényében A vákuumvezeték a vákuumszabályzó és az adagolásszabályzó között A vákuumvezeték max. hossza [m] az adagolásszabályzó és a vákuumszabályzó között. * Adagolt mennyiség [g/h] DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 10 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 10 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 15 DN DN 8 DN 8 DN 8 DN 8 DN 10 DN 15 DN DN 8 DN 8 DN 8 DN 8 DN 10 DN 15 DN DN 8 DN 8 DN 8 DN 8 DN 10 DN 15 DN 20 * A kalkuláció p = 12,5 mbar feltételezett nyomásvesztességgel számol a vákuumcsöveken A vákuumvezeték az adagolásszabályzó és az injektor között A vákuumvezeték max. hossza [m] az adagolásszabályzó és az injektor között. ** Adagolt mennyiség [g/h] DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 10 DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 20 DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 8 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 10 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 10 DN DN 8 DN 8 DN 8 DN 8 DN 8 DN 10 DN 15 ** A kalkuláció p = 50 mbar feltételezett nyomásvesztességgel számol a vákuumcsöveken. 14

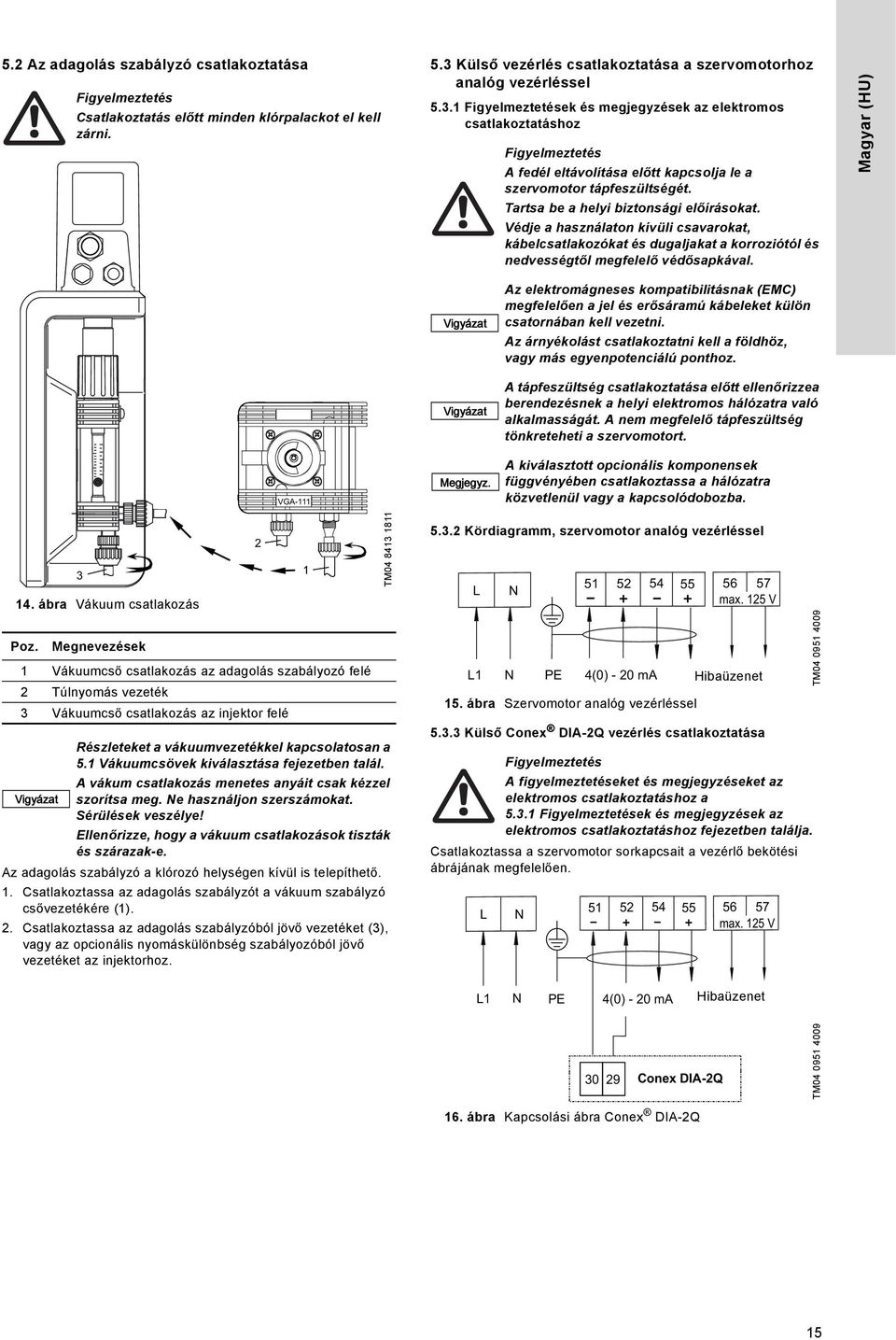

15 5.2 Az adagolás szabályzó csatlakoztatása Csatlakoztatás előtt minden klórpalackot el kell zárni. 5.3 Külső vezérlés csatlakoztatása a szervomotorhoz analóg vezérléssel ek és megjegyzések az elektromos csatlakoztatáshoz A fedél eltávolítása előtt kapcsolja le a szervomotor tápfeszültségét. Tartsa be a helyi biztonsági előírásokat. Védje a használaton kívüli csavarokat, kábelcsatlakozókat és dugaljakat a korroziótól és nedvességtől megfelelő védősapkával. Magyar (HU) VGA-111 Vigyázat Vigyázat Megjegyz. Az elektromágneses kompatibilitásnak (EMC) megfelelően a jel és erősáramú kábeleket külön csatornában kell vezetni. Az árnyékolást csatlakoztatni kell a földhöz, vagy más egyenpotenciálú ponthoz. A tápfeszültség csatlakoztatása előtt ellenőrizzea berendezésnek a helyi elektromos hálózatra való alkalmasságát. A nem megfelelő tápfeszültség tönkreteheti a szervomotort. A kiválasztott opcionális komponensek függvényében csatlakoztassa a hálózatra közvetlenül vagy a kapcsolódobozba. 14. ábra Vákuum csatlakozás Poz. Megnevezések 1 Vákuumcső csatlakozás az adagolás szabályozó felé 2 Túlnyomás vezeték 3 Vákuumcső csatlakozás az injektor felé Vigyázat 3 Részleteket a vákuumvezetékkel kapcsolatosan a 5.1 Vákuumcsövek kiválasztása fejezetben talál. A vákum csatlakozás menetes anyáit csak kézzel szorítsa meg. Ne használjon szerszámokat. Sérülések veszélye! Ellenőrizze, hogy a vákuum csatlakozások tiszták és szárazak-e. Az adagolás szabályzó a klórozó helységen kívül is telepíthető. 1. Csatlakoztassa az adagolás szabályzót a vákuum szabályzó csővezetékére (1). 2. Csatlakoztassa az adagolás szabályzóból jövő vezetéket (3), vagy az opcionális nyomáskülönbség szabályozóból jövő vezetéket az injektorhoz. 2 1 TM Kördiagramm, szervomotor analóg vezérléssel L N L1 N PE (0) - 20 ma 15. ábra Szervomotor analóg vezérléssel max. 125 V Hibaüzenet Külső Conex DIA-2Q vezérlés csatlakoztatása A figyelmeztetéseket és megjegyzéseket az elektromos csatlakoztatáshoz a ek és megjegyzések az elektromos csatlakoztatáshoz fejezetben találja. Csatlakoztassa a szervomotor sorkapcsait a vezérlő bekötési ábrájának megfelelően. L N max. 125 V TM L1 N PE 4(0) - 20 ma Hibaüzenet Conex DIA-2Q TM ábra Kapcsolási ábra Conex DIA-2Q 15

16 Magyar (HU) Külső Conex DIS-2Q vezérlés csatlakoztatása A figyelmeztetéseket és megjegyzéseket az elektromos csatlakoztatáshoz a ek és megjegyzések az elektromos csatlakoztatáshoz fejezetben találja. 1. Csavarja ki a szervomotor fedelének csavarjait és távolítsa el a fedelet. 2. Hozza létre az elektromos kapcsolatokat a 17. ábrának megfelelően. Csatlakoztassa az 51 és 52 sorkapcsokat, ha szükséges akkor az 54 és 55 sorkapcsokat is az ábrának megfelelően. Csatlakoztassa az 56 és 57 sorkapcsokat az igényeknek megfelelően; maximális feszültség 125 V. Alacsony feszültségeken (alapjel/aktuális mennyiség jel vezetékek) használjon árnyékolt vezetékeket minimum 0,5 mm 2 keresztmetszettel és maximum 1000 m hosszúságig. A kábel árnyékolását a földeléshez kell csatlakoztatni (föld csatlakozó). A szervomotor belső kábelezését tilos módosítani. 3. Zárja be ismét a fedelet és szorítsa meg a csavarokat. L1 N PE L N max. 125 V 4(0) - 20 ma Hibaüzenet PE Conex DIS-2Q TM ábra Kapcsolási ábra Conex DIS-2Q Poz. L N Megnevezések Fázis Tápfeszültség bemenet Nulla PE (földelés) 51 Jelbemenet (-) 52 Jelbemenet (+) 54 Jel kimenet(-) 55 Jel kimenet (+) Gyüjtött hibaüzenet 16

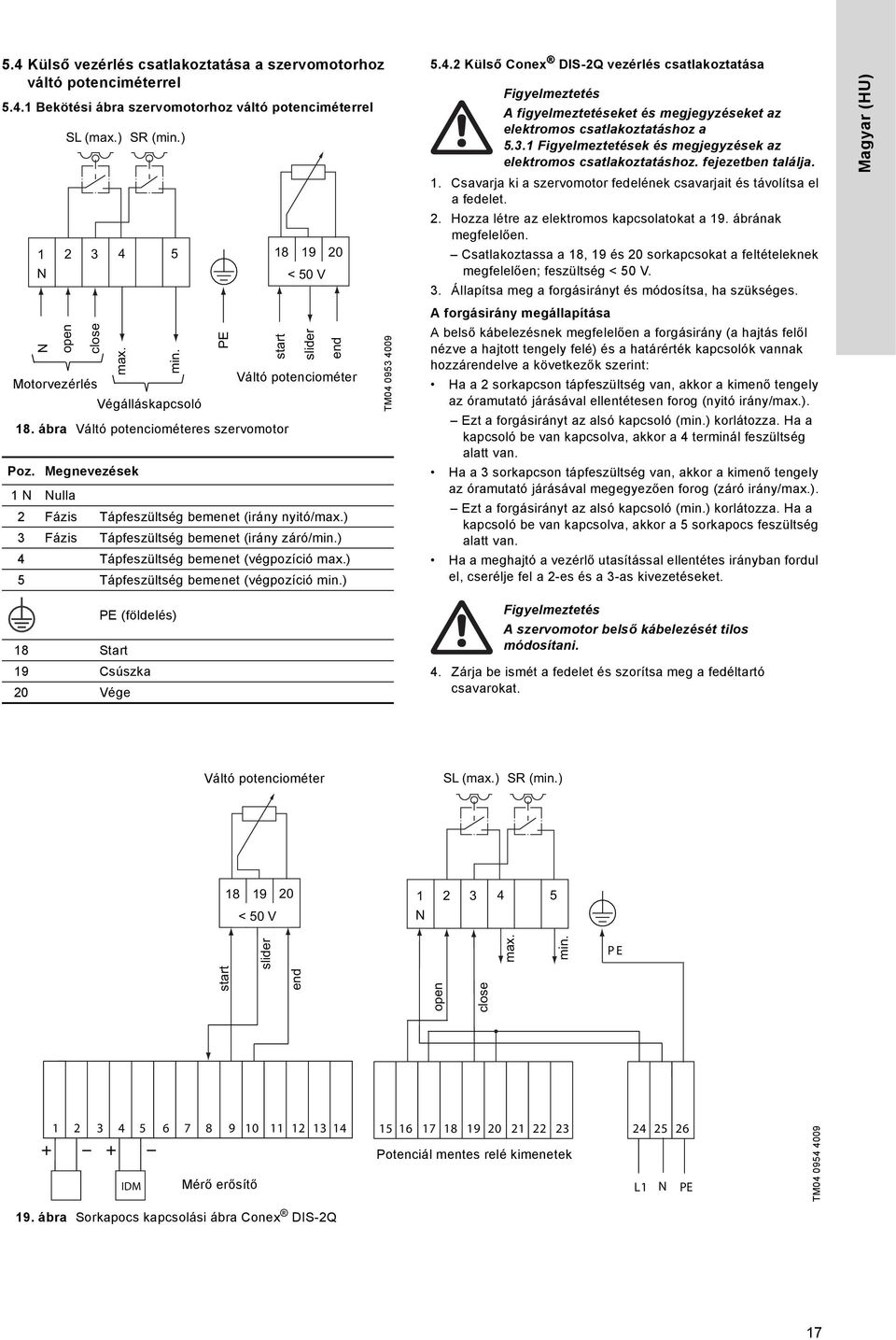

17 5.4 Külső vezérlés csatlakoztatása a szervomotorhoz váltó potenciméterrel Bekötési ábra szervomotorhoz váltó potenciméterrel 1 N N open SL (max.) SR (min.) < 50 V close max. min. Motorvezérlés Végálláskapcsoló PE start 18. ábra Váltó potenciométeres szervomotor < 50 V slider end Váltó potenciométer Poz. Megnevezések 1 N Nulla 2 Fázis Tápfeszültség bemenet (irány nyitó/max.) 3 Fázis Tápfeszültség bemenet (irány záró/min.) 4 Tápfeszültség bemenet (végpozíció max.) 5 Tápfeszültség bemenet (végpozíció min.) TM Külső Conex DIS-2Q vezérlés csatlakoztatása A figyelmeztetéseket és megjegyzéseket az elektromos csatlakoztatáshoz a ek és megjegyzések az elektromos csatlakoztatáshoz. fejezetben találja. 1. Csavarja ki a szervomotor fedelének csavarjait és távolítsa el a fedelet. 2. Hozza létre az elektromos kapcsolatokat a 19. ábrának megfelelően. Csatlakoztassa a 18, 19 és 20 sorkapcsokat a feltételeknek megfelelően; feszültség < 50 V. 3. Állapítsa meg a forgásirányt és módosítsa, ha szükséges. A forgásirány megállapítása A belső kábelezésnek megfelelően a forgásirány (a hajtás felől nézve a hajtott tengely felé) és a határérték kapcsolók vannak hozzárendelve a következők szerint: Ha a 2 sorkapcson tápfeszültség van, akkor a kimenő tengely az óramutató járásával ellentétesen forog (nyitó irány/max.). Ezt a forgásirányt az alsó kapcsoló (min.) korlátozza. Ha a kapcsoló be van kapcsolva, akkor a 4 terminál feszültség alatt van. Ha a 3 sorkapcson tápfeszültség van, akkor a kimenő tengely az óramutató járásával megegyezően forog (záró irány/max.). Ezt a forgásirányt az alsó kapcsoló (min.) korlátozza. Ha a kapcsoló be van kapcsolva, akkor a 5 sorkapocs feszültség alatt van. Ha a meghajtó a vezérlő utasítással ellentétes irányban fordul el, cserélje fel a 2-es és a 3-as kivezetéseket. Magyar (HU) PE (földelés) 18 Start 19 Csúszka 20 Vége A szervomotor belső kábelezését tilos módosítani. 4. Zárja be ismét a fedelet és szorítsa meg a fedéltartó csavarokat. Váltó potenciométer SL (max.) SR (min.) < 50 V < 50 V 1 N slider max. PE start open min. end close IDM Mérő erősítő Potenciál mentes relé kimenetek L1 N PE TM ábra Sorkapocs kapcsolási ábra Conex DIS-2Q 17

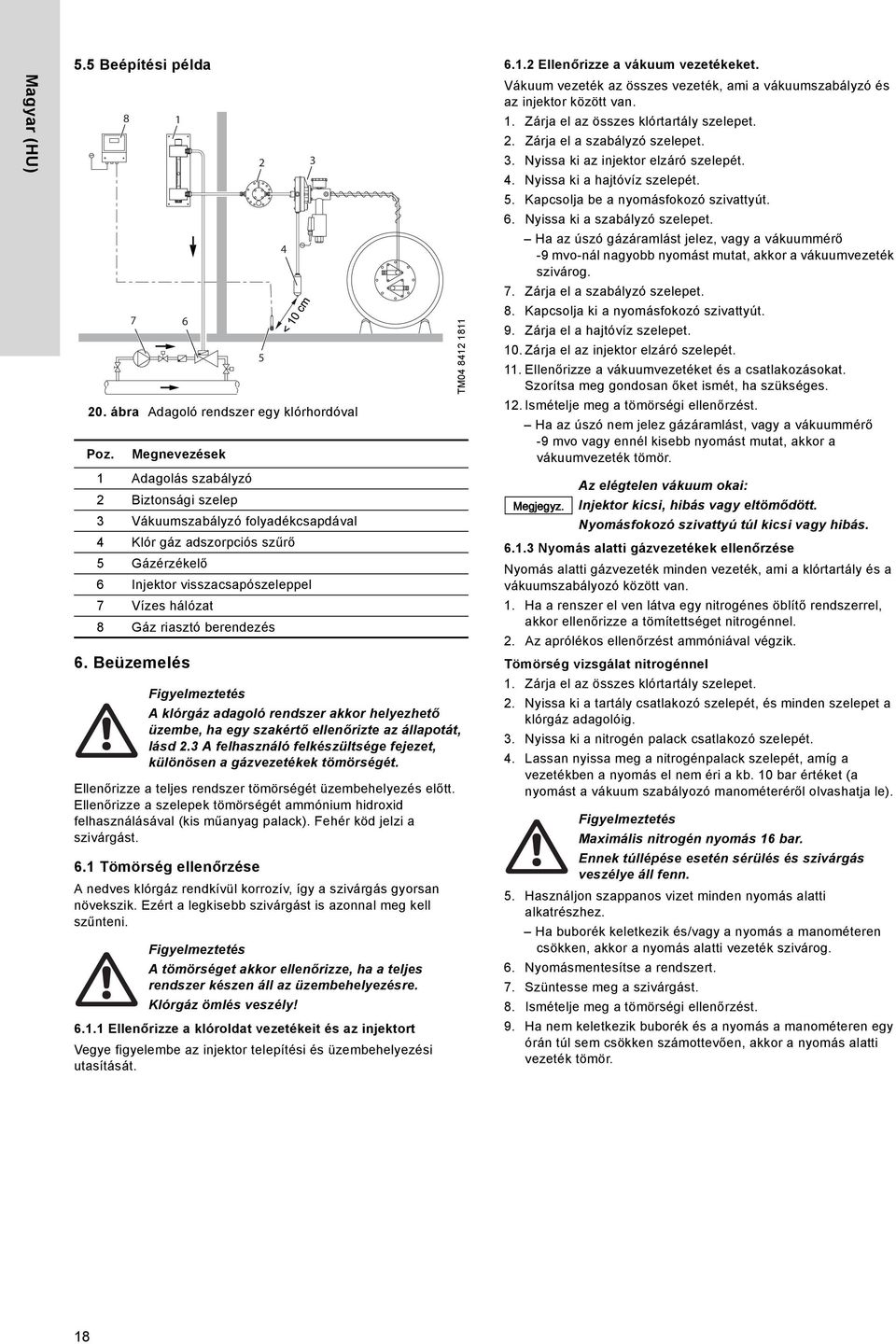

18 Magyar (HU) 5.5 Beépítési példa ábra Adagoló rendszer egy klórhordóval Poz. Megnevezések 1 Adagolás szabályzó 2 Biztonsági szelep 3 Vákuumszabályzó folyadékcsapdával 4 Klór gáz adszorpciós szűrő 5 Gázérzékelő 6 Injektor visszacsapószeleppel 7 Vízes hálózat 8 Gáz riasztó berendezés 6. Beüzemelés A klórgáz adagoló rendszer akkor helyezhető üzembe, ha egy szakértő ellenőrizte az állapotát, lásd 2.3 A felhasználó felkészültsége fejezet, különösen a gázvezetékek tömörségét. Ellenőrizze a teljes rendszer tömörségét üzembehelyezés előtt. Ellenőrizze a szelepek tömörségét ammónium hidroxid felhasználásával (kis műanyag palack). Fehér köd jelzi a szivárgást. 6.1 Tömörség ellenőrzése 2 3 A nedves klórgáz rendkívül korrozív, így a szivárgás gyorsan növekszik. Ezért a legkisebb szivárgást is azonnal meg kell szűnteni. A tömörséget akkor ellenőrizze, ha a teljes rendszer készen áll az üzembehelyezésre. Klórgáz ömlés veszély! Ellenőrizze a klóroldat vezetékeit és az injektort Vegye figyelembe az injektor telepítési és üzembehelyezési utasítását. 5 4 TM Ellenőrizze a vákuum vezetékeket. Vákuum vezeték az összes vezeték, ami a vákuumszabályzó és az injektor között van. 1. Zárja el az összes klórtartály szelepet. 2. Zárja el a szabályzó szelepet. 3. Nyissa ki az injektor elzáró szelepét. 4. Nyissa ki a hajtóvíz szelepét. 5. Kapcsolja be a nyomásfokozó szivattyút. 6. Nyissa ki a szabályzó szelepet. Ha az úszó gázáramlást jelez, vagy a vákuummérő -9 mvo-nál nagyobb nyomást mutat, akkor a vákuumvezeték szivárog. 7. Zárja el a szabályzó szelepet. 8. Kapcsolja ki a nyomásfokozó szivattyút. 9. Zárja el a hajtóvíz szelepet. 10. Zárja el az injektor elzáró szelepét. 11. Ellenőrizze a vákuumvezetéket és a csatlakozásokat. Szorítsa meg gondosan őket ismét, ha szükséges. 12. Ismételje meg a tömörségi ellenőrzést. Ha az úszó nem jelez gázáramlást, vagy a vákuummérő -9 mvo vagy ennél kisebb nyomást mutat, akkor a vákuumvezeték tömör. Megjegyz. Az elégtelen vákuum okai: Injektor kicsi, hibás vagy eltömődött. Nyomásfokozó szivattyú túl kicsi vagy hibás Nyomás alatti gázvezetékek ellenőrzése Nyomás alatti gázvezeték minden vezeték, ami a klórtartály és a vákuumszabályozó között van. 1. Ha a renszer el ven látva egy nitrogénes öblítő rendszerrel, akkor ellenőrizze a tömítettséget nitrogénnel. 2. Az aprólékos ellenőrzést ammóniával végzik. Tömörség vizsgálat nitrogénnel 1. Zárja el az összes klórtartály szelepet. 2. Nyissa ki a tartály csatlakozó szelepét, és minden szelepet a klórgáz adagolóig. 3. Nyissa ki a nitrogén palack csatlakozó szelepét. 4. Lassan nyissa meg a nitrogénpalack szelepét, amíg a vezetékben a nyomás el nem éri a kb. 10 bar értéket (a nyomást a vákuum szabályozó manométeréről olvashatja le). Maximális nitrogén nyomás 16 bar. Ennek túllépése esetén sérülés és szivárgás veszélye áll fenn. 5. Használjon szappanos vizet minden nyomás alatti alkatrészhez. Ha buborék keletkezik és/vagy a nyomás a manométeren csökken, akkor a nyomás alatti vezeték szivárog. 6. Nyomásmentesítse a rendszert. 7. Szüntesse meg a szivárgást. 8. Ismételje meg a tömörségi ellenőrzést. 9. Ha nem keletkezik buborék és a nyomás a manométeren egy órán túl sem csökken számottevően, akkor a nyomás alatti vezeték tömör. 18

19 Tömörség vizsgálat ammóniával Az ammónia irritálja a szemeket, a légzőrendszert és a bőrt. Az ammónia rendkívül mérgező. Ha a tömörséget ammóniával vizsgálja, viseljen jól záró védőszemüveget, kesztyűt és ruházatot. 21. ábra Ammoniára vonatkozó veszélyességi megjegyzések Még nagyon kis szivárgás esetén is az ammónia gőz reakcióba lép a klórgázzal, és fehér köd keletkezik. Folyékony ammóniának tilos érintkeznie a vezetékkel vagy a rendszer egyéb részeivel, mivel rendkívül korrozív. A cseppeket azonnal le kell törölni egy száraz ronggyal. Nyomás alatti vezetékek ellenőrzése (tartály csere után) 1. Nyissa meg a tartály szelepét, majd azonnal zárja is el. 2. Nyissa ki az ammónium hidroxidot tartalmazó műanyag palackot. 3. Enyhén pumpálva nyomja meg a palackot, így ammónia pára emelkedik fel. Vezesse végig a nyitott ammónia palackot a gázvezetékek felett. 4. Ha fehér köd keletkezik, akkor a nyomás alatti csatlakozások szivárognak. 22. ábra Az ammónia és a klórgáz fehér ködöt hoz létre TM TM Beömlő szelep ellenőrzése 1. Lazítsa meg a hollandi anyát a vákuumszabályzó túlnyomás csatlakozóján, majd szerelje le a túlnyomás vezetéket. 2. A bemeneti szelepet le kell zárni (nincs vákuum). 3. Nyissa ki a klórtartály szelepét. 4. Nyissa ki az ammónium hidroxidot tartalmazó műanyag palackot. 5. Enyhén pumpálva nyomja meg a palackot, így ammónia pára emelkedik fel. Vezesse végig a nyitott ammónia palackot a gázvezetékek felett. 6. Ha fehér köd keletkezik, akkor a beömlő szelep szivárog. 7. Nyomásmentesítse a rendszert az injektoron keresztül. 8. Ellenőrizze és javítsa a beömlő szelepet. 9. Ismételje meg a tömörségi ellenőrzést. 10. Ha nem keletkezik fehér köd, akkor a beömlő szelep megfelelően tömör. 6.2 Klór elvétel Klórtartály csatlakoztatása A klórtartályokat legalább 8 órát kell tárolni a klórozó helységben gázelvétel előtt, így a tartály tartalma át tudja venni a környezet hőmérsékletét. A klórtartály nem lehet magasabb hőmérsékletű, mint a rendszer egyéb részei. Klór cseppfolyósodási és kijutási veszély! 1. Fordítsa el a klórhordót a lábazaton úgy, hogy a csőcsatlakozások függőlegesen álljanak (figyelje a hordó jelöléseit). 2. Rögzítse a tartályt úgy, hogy az ne forduljon el, vagy ne gurulhasson el. 3. Szárítsa ki a csöveket és a gázelvételi rendszert száraz nitrogénnel vagy száraz levegővel. 4. Semmi idegen anyag nem kerülhet a rendszerbe. 5. A nyomás alatti csatlakozásnál biztosítson új tömítéseket. 6. Csatlakoztassa a klórtartályt. Klórhordó használata esetén vegye figyelembe, hogy általában alsó szelepet tervezték folyékony klór átfejtésére. 7. Lassan nyissa meg a tároló szelepét Tároló szelepek A klórtartály szelepeit mindig kézzel, erőltetés nélkül kezelje. Üres és teli klórtartályokat is le kell zárni egy záródugóval (klór vagy Cl 2 jelöléssel) és tömítéssel. Magyar (HU) 5. Nyomásmentesítse a rendszert. 6. Szüntesse meg a szivárgást. 7. Ismételje meg a tömörségi ellenőrzést. 8. Ha nem keletkezik fehér köd, akkor a nyomás alatti csatlakozások tömörek. 23. ábra A nyomás alatti csatlakozások tömörek TM Ne erőltesse a tartály szelepeit nyitáskor! Beragadt szelepek A beragadt szelepeket egy köré tekert, meleg vízzel átitatott ronggyal lehet meglazítani. Ha így sem lehet kinyitni, akkor juttassa vissza a tartályt a gyártóhoz. Soha ne használjon nyílt lángot a szelep felmelegítéséhez! Soha ne használjon csavarkulcs hosszabbítót! Tömörség ellenőrzése Ellenőrizze a teljes rendszer tömörségét üzembehelyezés előtt, lásd 6.1 Tömörség ellenőrzése fejezet. 19

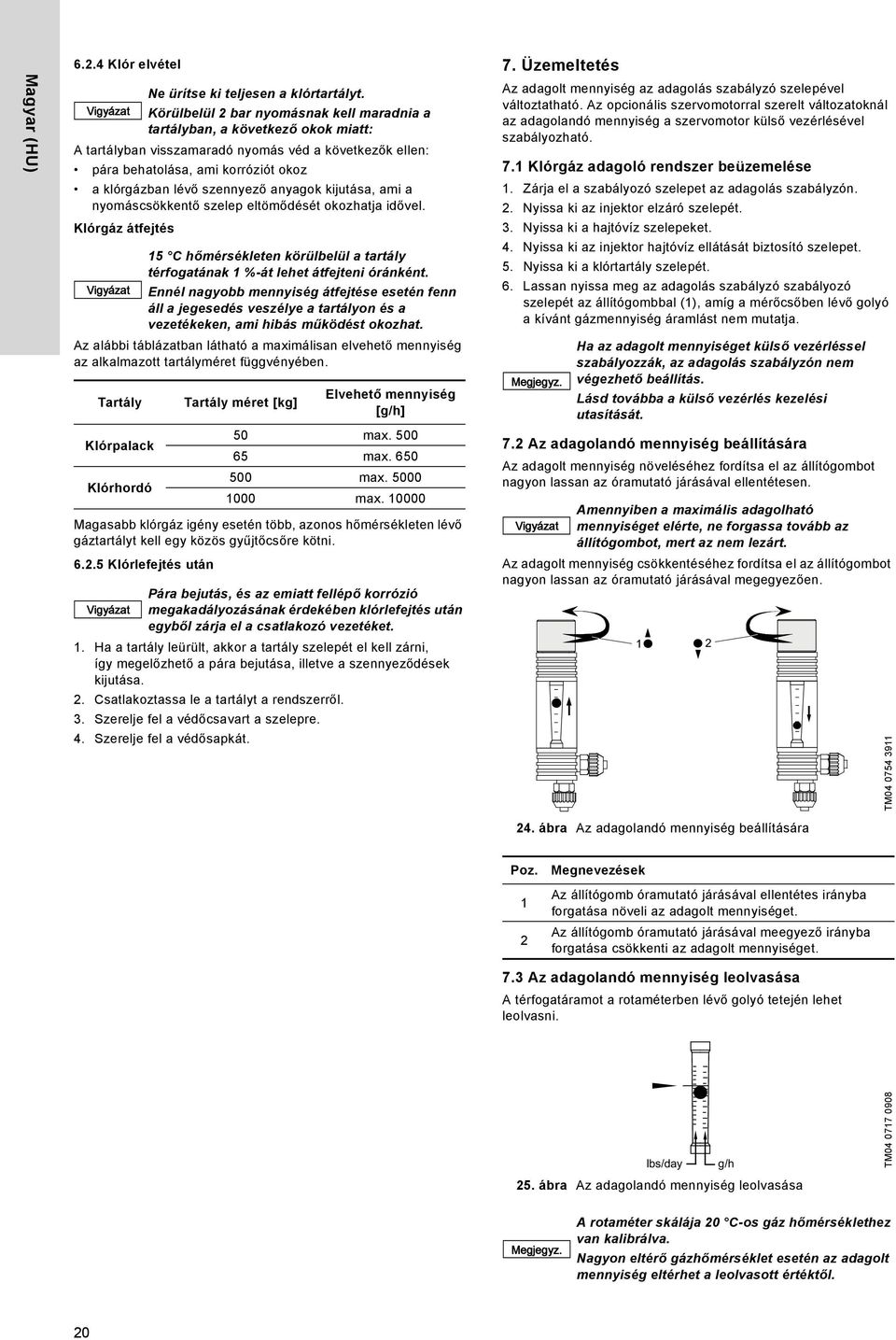

20 Magyar (HU) Klór elvétel Vigyázat A tartályban visszamaradó nyomás véd a következők ellen: pára behatolása, ami korróziót okoz a klórgázban lévő szennyező anyagok kijutása, ami a nyomáscsökkentő szelep eltömődését okozhatja idővel. Klórgáz átfejtés Vigyázat Az alábbi táblázatban látható a maximálisan elvehető mennyiség az alkalmazott tartályméret függvényében. Tartály Klórpalack Klórhordó Magasabb klórgáz igény esetén több, azonos hőmérsékleten lévő gáztartályt kell egy közös gyűjtőcsőre kötni Klórlefejtés után Vigyázat Ne ürítse ki teljesen a klórtartályt. Körülbelül 2 bar nyomásnak kell maradnia a tartályban, a következő okok miatt: 15 C hőmérsékleten körülbelül a tartály térfogatának 1 %-át lehet átfejteni óránként. Ennél nagyobb mennyiség átfejtése esetén fenn áll a jegesedés veszélye a tartályon és a vezetékeken, ami hibás működést okozhat. Tartály méret [kg] Elvehető mennyiség [g/h] 50 max max max max Pára bejutás, és az emiatt fellépő korrózió megakadályozásának érdekében klórlefejtés után egyből zárja el a csatlakozó vezetéket. 1. Ha a tartály leürült, akkor a tartály szelepét el kell zárni, így megelőzhető a pára bejutása, illetve a szennyeződések kijutása. 2. Csatlakoztassa le a tartályt a rendszerről. 3. Szerelje fel a védőcsavart a szelepre. 4. Szerelje fel a védősapkát. 7. Üzemeltetés Az adagolt mennyiség az adagolás szabályzó szelepével változtatható. Az opcionális szervomotorral szerelt változatoknál az adagolandó mennyiség a szervomotor külső vezérlésével szabályozható. 7.1 Klórgáz adagoló rendszer beüzemelése 1. Zárja el a szabályozó szelepet az adagolás szabályzón. 2. Nyissa ki az injektor elzáró szelepét. 3. Nyissa ki a hajtóvíz szelepeket. 4. Nyissa ki az injektor hajtóvíz ellátását biztosító szelepet. 5. Nyissa ki a klórtartály szelepét. 6. Lassan nyissa meg az adagolás szabályzó szabályozó szelepét az állítógombbal (1), amíg a mérőcsőben lévő golyó a kívánt gázmennyiség áramlást nem mutatja. Megjegyz. 7.2 Az adagolandó mennyiség beállítására Az adagolt mennyiség növeléséhez fordítsa el az állítógombot nagyon lassan az óramutató járásával ellentétesen. Vigyázat Ha az adagolt mennyiséget külső vezérléssel szabályozzák, az adagolás szabályzón nem végezhető beállítás. Lásd továbba a külső vezérlés kezelési utasítását. Amennyiben a maximális adagolható mennyiséget elérte, ne forgassa tovább az állítógombot, mert az nem lezárt. Az adagolt mennyiség csökkentéséhez fordítsa el az állítógombot nagyon lassan az óramutató járásával megegyezően. 1 2 TM ábra Az adagolandó mennyiség beállítására Poz. 1 2 Megnevezések Az állítógomb óramutató járásával ellentétes irányba forgatása növeli az adagolt mennyiséget. Az állítógomb óramutató járásával meegyező irányba forgatása csökkenti az adagolt mennyiséget. 7.3 Az adagolandó mennyiség leolvasása A térfogatáramot a rotaméterben lévő golyó tetején lehet leolvasni. lbs/day g/h 25. ábra Az adagolandó mennyiség leolvasása TM Megjegyz. A rotaméter skálája 20 C-os gáz hőmérséklethez van kalibrálva. Nagyon eltérő gázhőmérséklet esetén az adagolt mennyiség eltérhet a leolvasott értéktől. 20

21 7.4 szervomotor A szervomotor csatlakoztatása a szabályozó szelephez 1. Huzza ki a biztosító tüskét (2). 2. A tengelykapcsoló (1) lecsúszik. 3. Fordítsa el az állító gombot (3), amíg a tengelykapcsoló be nem pattan. A szervomotor ekkor csatlakoztatva van. 7.6 Klórtartály cseréje a rendszer üzemelése közben A piros jelzés (üres jelzés) a vákuumszabályzón azt jelzi, hogy a klórtartály nyomása elérte a minimumot. A tartályt cserélni kell. Vegye fel a szükséges védőfelszerelést. Magyar (HU) ábra A szervomotor csatlakoztatása A szervomotor lecsatlakoztatása a szabályozó szelepről 1. Nyomja a csatlakozót (1) felfelé. 2. Húzza ki a biztosító tüskét (2) keresztül a tengelykapcsolón addig, amíg az nem tud lefele elmozdulni. 3. A szervomotor lecsatlakozott a szabályozó szelepről. 4. Most az adagolási mennyiség kézzel beállítható. 27. ábra A szervomotor lecsatlakoztatása 7.5 Klórgáz adagoló rendszer leállítása Vészleállítás gázömlés esetén 1 Gázömlés esetén azonnal hagyja el a helységet, és vegye fel a védőfelszerelést. Kezdje meg az óvintézkedéseket a helyi szabályozásoknak megfelelően Vészleállítás kis mértékű gázszivárgás esetén 1. Vegye fel a védőfelszerelést. 2. Azonnal zárja el a klórtartály szelepét. 3. Hagyja a rendszert üzemelni, amíg minden alkaltrész kiürül. 4. Az alábbi módon állítsa le a rendszert. A rendszerelemek javítását kizárólag arra feljogosított személy végezheti Leállítás a rendszer üzemelése közben 1. Zárja el a klórtartály szelepét. 2. Hagyja a rendszert üzemelni, amíg az adagolásszabályzó mérőcsövén nem látható tovább gázáramlás. 3. Zárja el a szabályozó szelepet az adagolás szabályzón. 4. Szüntesse meg a hajtóvíz ellátást. 5. Zárja el a hajtóvíz szelepeket. 6. Zárja el a szelepeket az injektor előtt és után. 2 3 TM TM Zárja el a klórtartály szelepét. 2. Hagyja a rendszert üzemelni, amíg az adagolásszabályzó mérőcsövén nem látható tovább gázáramlás. 3. Zárja el a szabályozó szelepet az adagolás szabályzón. 4. Szüntesse meg a hajtóvíz ellátást. 5. Zárja el a hajtóvíz szelepeket. 6. Zárja el a szelepeket az injektor előtt és után. 7. Szerelje le a vákuumszabályzót a tartálycsatlakozóról. Helyezze a szabályzót a fali tartóra, amennyiben van. 8. Szerelje fel a védősapkát az üres klórtartályra. Tegye félre a tartályt, ügyeljen arra, hogy ne tudjon elfordulni vagy elgurulni. 9. Tegye a helyére az új klórtartályt, és rögzítse. 10. Szerelje le a védősapkát az új tartályról. Minden csatlakozásnak teljesen tisztának és száraznak kell lennie. A gáztartályok cseréjénél cserélje a tömítéseket is minden alkalommal. Soha ne használja a vákuumszabályozót szűrő nélkül! 11. Helyezze be a tömítést a vákuumszabályzó nyomás alatti csatlakozójába. Szükség esetén cserélje a szűrőt. 12. Szerelje fel a vákuum szabályzót a klórtartályra. Vigyázat Ne forgassa a szabályzót a burkolatnál fogva! Ha szükséges használjon 13-as villáskulcsot. A rendszer újraindítása előtt ellenőrizze a tömörséget. 13. A tömörséget a 6.1 Tömörség ellenőrzése fejezetben leírtaknak megefelelően ellenőrizze. 14. Indítsa újra a rendszert. 8. Karbantartás Tisztítási és karbantartási időközök Legalább 12 havonta. Minden üzembehelyezés előtt. Hibás működés esetén. A karbantartási munkát csak kiképzett és felhatalmazott szakember végezhet. Tisztítási és karbantartási munkák megkezdése előtt állítsa le a teljes rendszert. Klórgáz ömlés veszély! Biztosítsa, hogy a rendszert ne lehessen véletlenül visszakapcsolni a munkálatok során. A rendszer újraindítása előtt ellenőrizze a tömörséget. Klórgáz ömlés veszély! 21

22 Magyar (HU) 9. Hibakereső táblázat Hibajelenség Oka Elhárítása 1. Nem érhető el a maximális adagolt mennyiség. 2. A nyomás alatti csatlakozás szivárog. 3. Gázömlés a túlnyomás vezetéken. 4. A megfelelő adagolt mennyiség ellenére a kívánt koncentráció a klóroldatban nem megfelelelő. a) Elégtelen vákuum az injektornál. Ellenőrizze az injektort. Javítsa ki, ha szükséges. Vegye figyelembe előtt az injektor kezelési utasítását. Ellenőrizze a hajtóvíz szivattyút. Javítsa ki, ha szükséges. Ellenőrizze az injektor előtti szennyfogót. Tisztítsa ki, ha szükséges. b) Szivárgás a vákuumvezetékben az injektor és az adagolás szabályzó között. Szüntesse meg a szivárgást. c) A vákuumvezeték az adagolásszabályzó és az injektor között túl hosszú. Részleteket a vákuumvezetékkel kapcsolatosan a A vákuumvezeték az adagolásszabályzó és az injektor között fejezetben talál. d) Vákuumvezeték elszennyeződött. Cserélje a vákuumvezetéket. e) A szervómotor nem éri el a maximális adagolási kapacitást. f) Az adagolás szabályzó szűrője eltömődött a nyomás alatti csatlakozásnál. Állítsa be újra a szervómotort és/vagy a külső vezérlőt. Hívja a szervízt. g) A klórtartály szelepe el van zárva. Nyissa ki a klórtartály szelepét. h) Klórtartály üres. Cserélje ki az üres klórtartály egy telire. i) Az adagolás szabályzó beállító orsója nem működik megfelelően (túl kicsi az átmérője). Hívja a szervízt. a) A tömítés sérült a nyomás alatti Cserélje a tömítést. csatlakozónál. b) A tömítőfelületeket a korábbi tömítések Tisztítsa meg a tömítőfelületeket. maradványai szennyezik el. c) A klórtartály csatlakozóján sérült a Használjon másik klórtartályt. tömítőfelület. d) Nyomáscsatlakozó laza. Szorítsa meg a nyomáscsatlakozót. e) A vákuum szabályzó nyomás alatti csatlakozóján a tömítő felület sérült. Hívja a szervízt. a) Cseppfolyósodott gáz került a beömlő szelepbe. b) Beömlő szelep eltömődött vagy sérült. Hívja a szervízt. a) Szivárgás a vákuumvezetékben a vákuumszabályzó és az adagolásszabályzó között. Csökkentse az átfejtés mennyiségét, biztosítson megfelelő hőmérsékletet. Szüntesse meg a szivárgást. 5. A golyó a mérőcsőben a) A mérőcső vagy golyó elszennyeződött. Hívja a szervízt. fennakadt. 6. Jég keletkezik a klórtartályon. a) Az átfejtett klórmennyiség túl sok. Ha térfogat több, mint 1 %-a az átfejtett mennyiség óránként, akkor fenn áll a jégképződés veszélye a tartályon. Használjon több klórtartályt a rendszerben. Hívja a szervízt. b) Klórgáz adagoló rendszer túl kicsi. Használjon nagyobb klórgáz adagoló rendszert. 7. Víz a mérőcsőben. a) A visszacsapó szelep membránja sérült. Hívja a szervízt. 8. A szervómotor nem forog. a) A szervómotort kézi üzemre állították. Állítsa át a szervómotort automatikus üzemre. 9. A szervómotor nem szabályoz a teljes tartományban. 10. A szervómotor rossz irányba forog. 11. Az állandó üzemi feltételek ellenére a vákuum ingadozik. 12. Az állandó üzemi feltételek ellenére az adagolt mennyiség ingadozik. a) A szervómotor és/vagy a szabályzó beállítása nem megfelelő. a) A rugó a nyomáskülönbség szabályzóban eltömődött vagy sérült. a) A membrán a nyomáskülönbség szabályzóban eltömődött vagy sérült. Hívja a szervízt. 10. Hulladékkezelés A termékből illetve annak alkatrészeiből keletkező hulladékot környezettudatos módon kell kezelni. Bízza ezt a megfelelő hulladékbegyűjtő szolgáltatóra. Ha ez nem lehetséges, vegye fel a kapcsolatot a legközelebbi Grundfos vállalattal vagy szervizzel. A műszaki változtatások joga fenntartva. 22
