SDL 43xx. Telepítési tervek

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SDL 43xx. Telepítési tervek"

Átírás

1 SDL 43xx hu Telepítési tervek

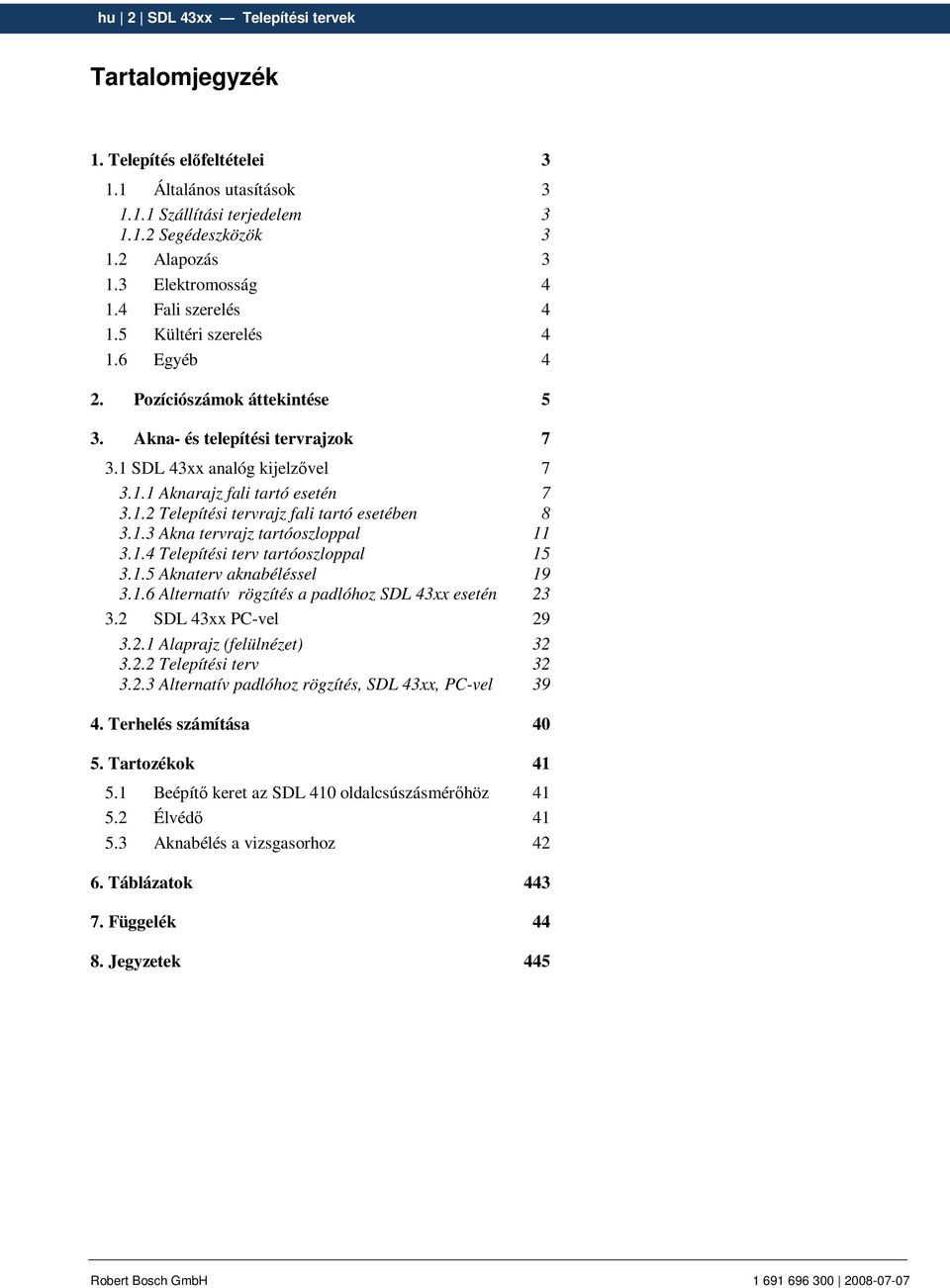

2 hu 2 SDL 43xx Telepítési tervek Tartalomjegyzék 1. Telepítés elıfeltételei Általános utasítások Szállítási terjedelem Segédeszközök Alapozás Elektromosság Fali szerelés Kültéri szerelés Egyéb 4 2. Pozíciószámok áttekintése 5 3. Akna- és telepítési tervrajzok SDL 43xx analóg kijelzıvel Aknarajz fali tartó esetén Telepítési tervrajz fali tartó esetében Akna tervrajz tartóoszloppal Telepítési terv tartóoszloppal Aknaterv aknabéléssel Alternatív rögzítés a padlóhoz SDL 43xx esetén SDL 43xx PC-vel Alaprajz (felülnézet) Telepítési terv Alternatív padlóhoz rögzítés, SDL 43xx, PC-vel Terhelés számítása Tartozékok Beépítı keret az SDL 410 oldalcsúszásmérıhöz Élvédı Aknabélés a vizsgasorhoz Táblázatok Függelék Jegyzetek 445

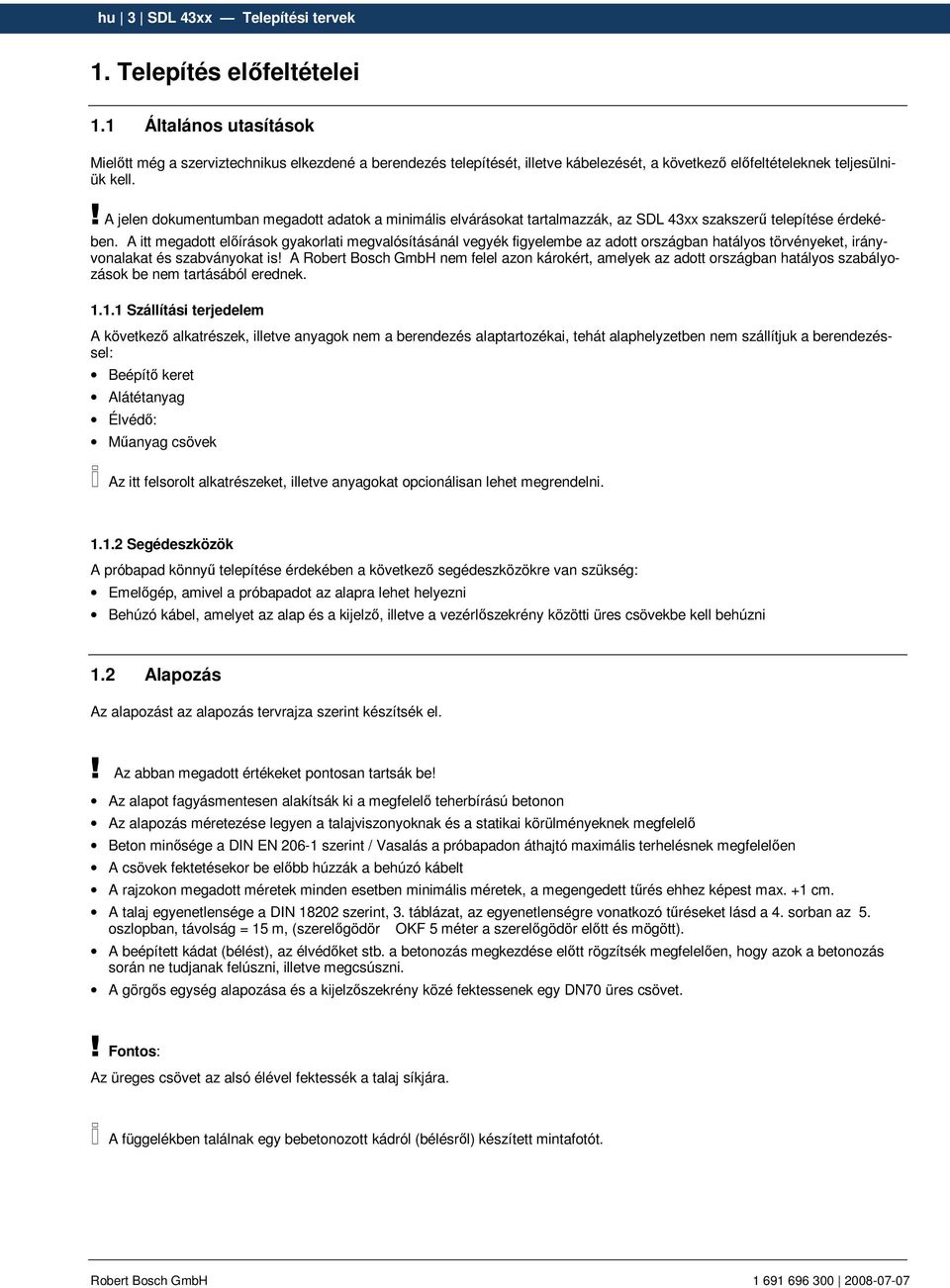

3 hu 3 SDL 43xx Telepítési tervek 1. Telepítés elıfeltételei 1.1 Általános utasítások Mielıtt még a szerviztechnikus elkezdené a berendezés telepítését, illetve kábelezését, a következı elıfeltételeknek teljesülniük kell.! A jelen dokumentumban megadott adatok a minimális elvárásokat tartalmazzák, az SDL 43xx szakszerő telepítése érdekében. A itt megadott elıírások gyakorlati megvalósításánál vegyék figyelembe az adott országban hatályos törvényeket, irányvonalakat és szabványokat is! A Robert Bosch GmbH nem felel azon károkért, amelyek az adott országban hatályos szabályozások be nem tartásából erednek Szállítási terjedelem A következı alkatrészek, illetve anyagok nem a berendezés alaptartozékai, tehát alaphelyzetben nem szállítjuk a berendezéssel: Beépítı keret Alátétanyag Élvédı: Mőanyag csövek Az itt felsorolt alkatrészeket, illetve anyagokat opcionálisan lehet megrendelni Segédeszközök A próbapad könnyő telepítése érdekében a következı segédeszközökre van szükség: Emelıgép, amivel a próbapadot az alapra lehet helyezni Behúzó kábel, amelyet az alap és a kijelzı, illetve a vezérlıszekrény közötti üres csövekbe kell behúzni 1.2 Alapozás Az alapozást az alapozás tervrajza szerint készítsék el.! Az abban megadott értékeket pontosan tartsák be! Az alapot fagyásmentesen alakítsák ki a megfelelı teherbírású betonon Az alapozás méretezése legyen a talajviszonyoknak és a statikai körülményeknek megfelelı Beton minısége a DIN EN szerint / Vasalás a próbapadon áthajtó maximális terhelésnek megfelelıen A csövek fektetésekor be elıbb húzzák a behúzó kábelt A rajzokon megadott méretek minden esetben minimális méretek, a megengedett tőrés ehhez képest max. +1 cm. A talaj egyenetlensége a DIN szerint, 3. táblázat, az egyenetlenségre vonatkozó tőréseket lásd a 4. sorban az 5. oszlopban, távolság = 15 m, (szerelıgödör OKF 5 méter a szerelıgödör elıtt és mögött). A beépített kádat (bélést), az élvédıket stb. a betonozás megkezdése elıtt rögzítsék megfelelıen, hogy azok a betonozás során ne tudjanak felúszni, illetve megcsúszni. A görgıs egység alapozása és a kijelzıszekrény közé fektessenek egy DN70 üres csövet.! Fontos: Az üreges csövet az alsó élével fektessék a talaj síkjára. A függelékben találnak egy bebetonozott kádról (bélésrıl) készített mintafotót.

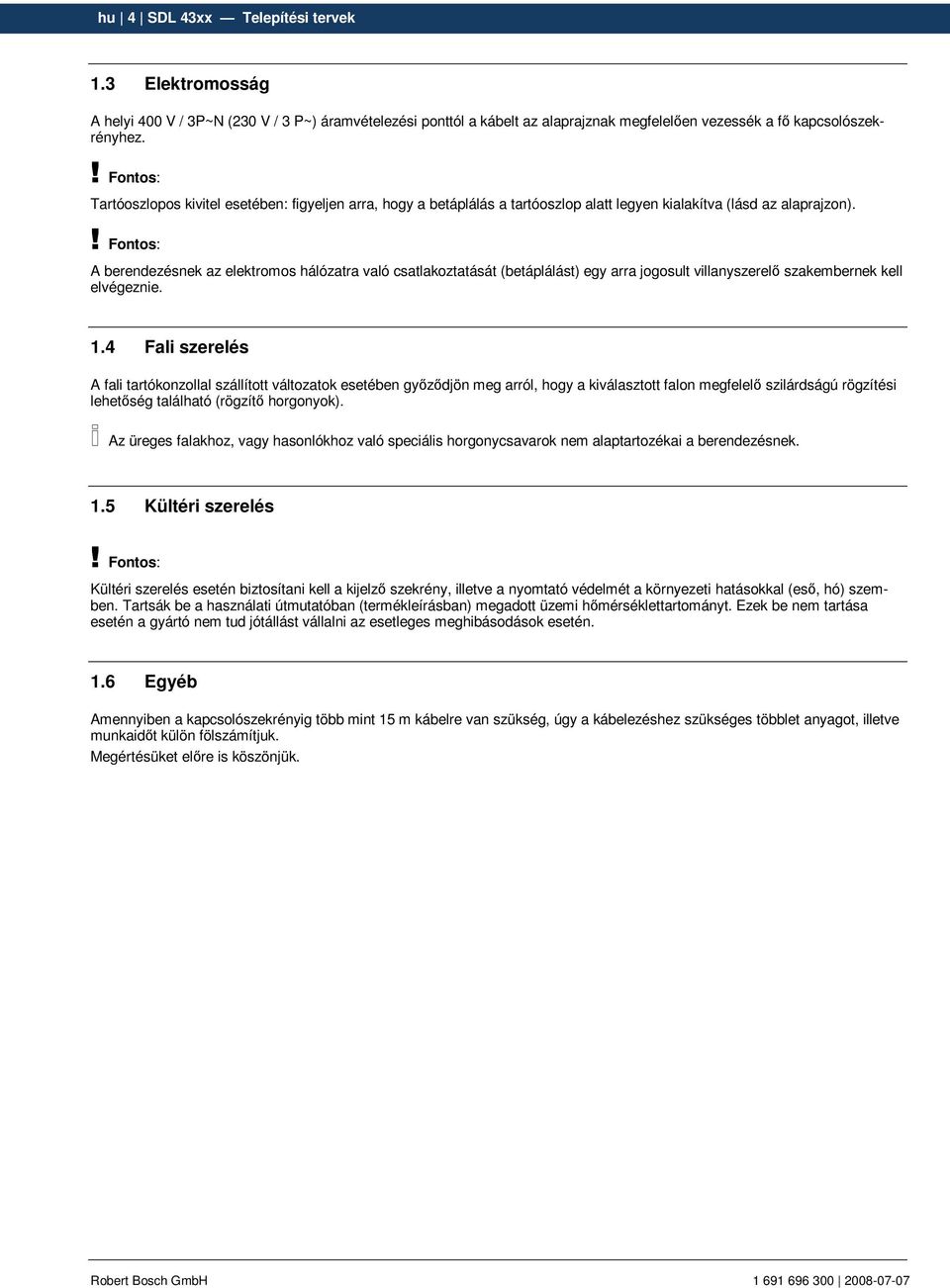

4 hu 4 SDL 43xx Telepítési tervek 1.3 Elektromosság A helyi 400 V / 3P~N (230 V / 3 P~) áramvételezési ponttól a kábelt az alaprajznak megfelelıen vezessék a fı kapcsolószekrényhez.! Fontos: Tartóoszlopos kivitel esetében: figyeljen arra, hogy a betáplálás a tartóoszlop alatt legyen kialakítva (lásd az alaprajzon).! Fontos: A berendezésnek az elektromos hálózatra való csatlakoztatását (betáplálást) egy arra jogosult villanyszerelı szakembernek kell elvégeznie. 1.4 Fali szerelés A fali tartókonzollal szállított változatok esetében gyızıdjön meg arról, hogy a kiválasztott falon megfelelı szilárdságú rögzítési lehetıség található (rögzítı horgonyok). Az üreges falakhoz, vagy hasonlókhoz való speciális horgonycsavarok nem alaptartozékai a berendezésnek. 1.5 Kültéri szerelés! Fontos: Kültéri szerelés esetén biztosítani kell a kijelzı szekrény, illetve a nyomtató védelmét a környezeti hatásokkal (esı, hó) szemben. Tartsák be a használati útmutatóban (termékleírásban) megadott üzemi hımérséklettartományt. Ezek be nem tartása esetén a gyártó nem tud jótállást vállalni az esetleges meghibásodások esetén. 1.6 Egyéb Amennyiben a kapcsolószekrényig több mint 15 m kábelre van szükség, úgy a kábelezéshez szükséges többlet anyagot, illetve munkaidıt külön fölszámítjuk. Megértésüket elıre is köszönjük.

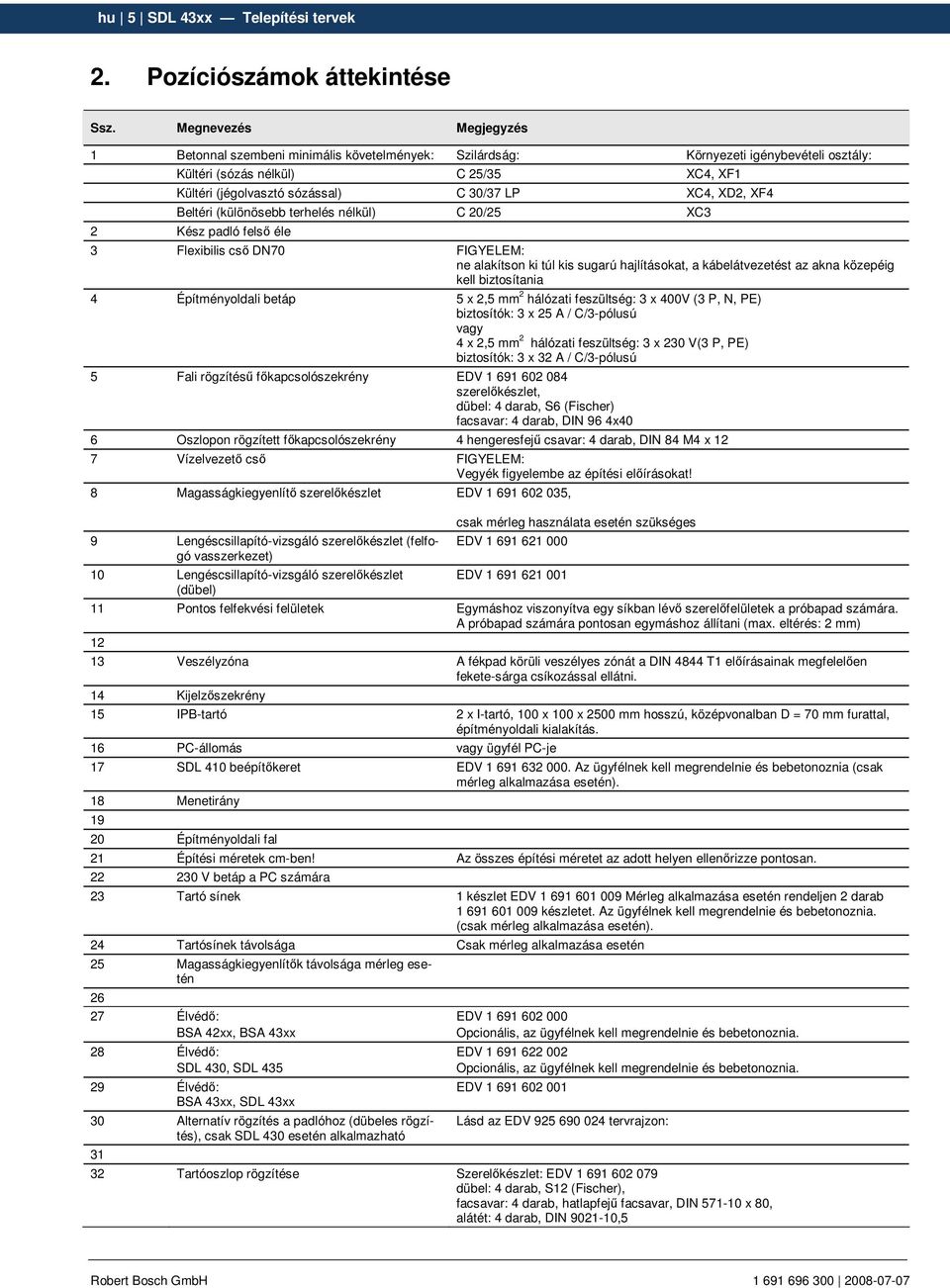

5 hu 5 SDL 43xx Telepítési tervek 2. Pozíciószámok áttekintése Ssz. Megnevezés Megjegyzés 1 Betonnal szembeni minimális követelmények: Szilárdság: Környezeti igénybevételi osztály: Kültéri (sózás nélkül) C 25/35 XC4, XF1 Kültéri (jégolvasztó sózással) C 30/37 LP XC4, XD2, XF4 Beltéri (különösebb terhelés nélkül) C 20/25 XC3 2 Kész padló felsı éle 3 Flexibilis csı DN70 FIGYELEM: ne alakítson ki túl kis sugarú hajlításokat, a kábelátvezetést az akna közepéig kell biztosítania 4 Építményoldali betáp 5 x 2,5 mm 2 hálózati feszültség: 3 x 400V (3 P, N, PE) biztosítók: 3 x 25 A / C/3-pólusú vagy 4 x 2,5 mm 2 hálózati feszültség: 3 x 230 V(3 P, PE) biztosítók: 3 x 32 A / C/3-pólusú 5 Fali rögzítéső fıkapcsolószekrény EDV szerelıkészlet, dübel: 4 darab, S6 (Fischer) facsavar: 4 darab, DIN 96 4x40 6 Oszlopon rögzített fıkapcsolószekrény 4 hengeresfejő csavar: 4 darab, DIN 84 M4 x 12 7 Vízelvezetı csı FIGYELEM: Vegyék figyelembe az építési elıírásokat! 8 Magasságkiegyenlítı szerelıkészlet EDV , 9 Lengéscsillapító-vizsgáló szerelıkészlet (felfogó vasszerkezet) 10 Lengéscsillapító-vizsgáló szerelıkészlet (dübel) csak mérleg használata esetén szükséges EDV EDV Pontos felfekvési felületek Egymáshoz viszonyítva egy síkban lévı szerelıfelületek a próbapad számára. A próbapad számára pontosan egymáshoz állítani (max. eltérés: 2 mm) Veszélyzóna A fékpad körüli veszélyes zónát a DIN 4844 T1 elıírásainak megfelelıen fekete-sárga csíkozással ellátni. 14 Kijelzıszekrény 15 IPB-tartó 2 x I-tartó, 100 x 100 x 2500 mm hosszú, középvonalban D = 70 mm furattal, építményoldali kialakítás. 16 PC-állomás vagy ügyfél PC-je 17 SDL 410 beépítıkeret EDV Az ügyfélnek kell megrendelnie és bebetonoznia (csak mérleg alkalmazása esetén). 18 Menetirány Építményoldali fal 21 Építési méretek cm-ben! Az összes építési méretet az adott helyen ellenırizze pontosan V betáp a PC számára 23 Tartó sínek 1 készlet EDV Mérleg alkalmazása esetén rendeljen 2 darab készletet. Az ügyfélnek kell megrendelnie és bebetonoznia. (csak mérleg alkalmazása esetén). 24 Tartósínek távolsága Csak mérleg alkalmazása esetén 25 Magasságkiegyenlítık távolsága mérleg esetén Élvédı: BSA 42xx, BSA 43xx 28 Élvédı: SDL 430, SDL Élvédı: BSA 43xx, SDL 43xx 30 Alternatív rögzítés a padlóhoz (dübeles rögzítés), csak SDL 430 esetén alkalmazható 31 EDV Opcionális, az ügyfélnek kell megrendelnie és bebetonoznia. EDV Opcionális, az ügyfélnek kell megrendelnie és bebetonoznia. EDV Lásd az EDV tervrajzon: 32 Tartóoszlop rögzítése Szerelıkészlet: EDV dübel: 4 darab, S12 (Fischer), facsavar: 4 darab, hatlapfejő facsavar, DIN x 80, alátét: 4 darab, DIN ,5

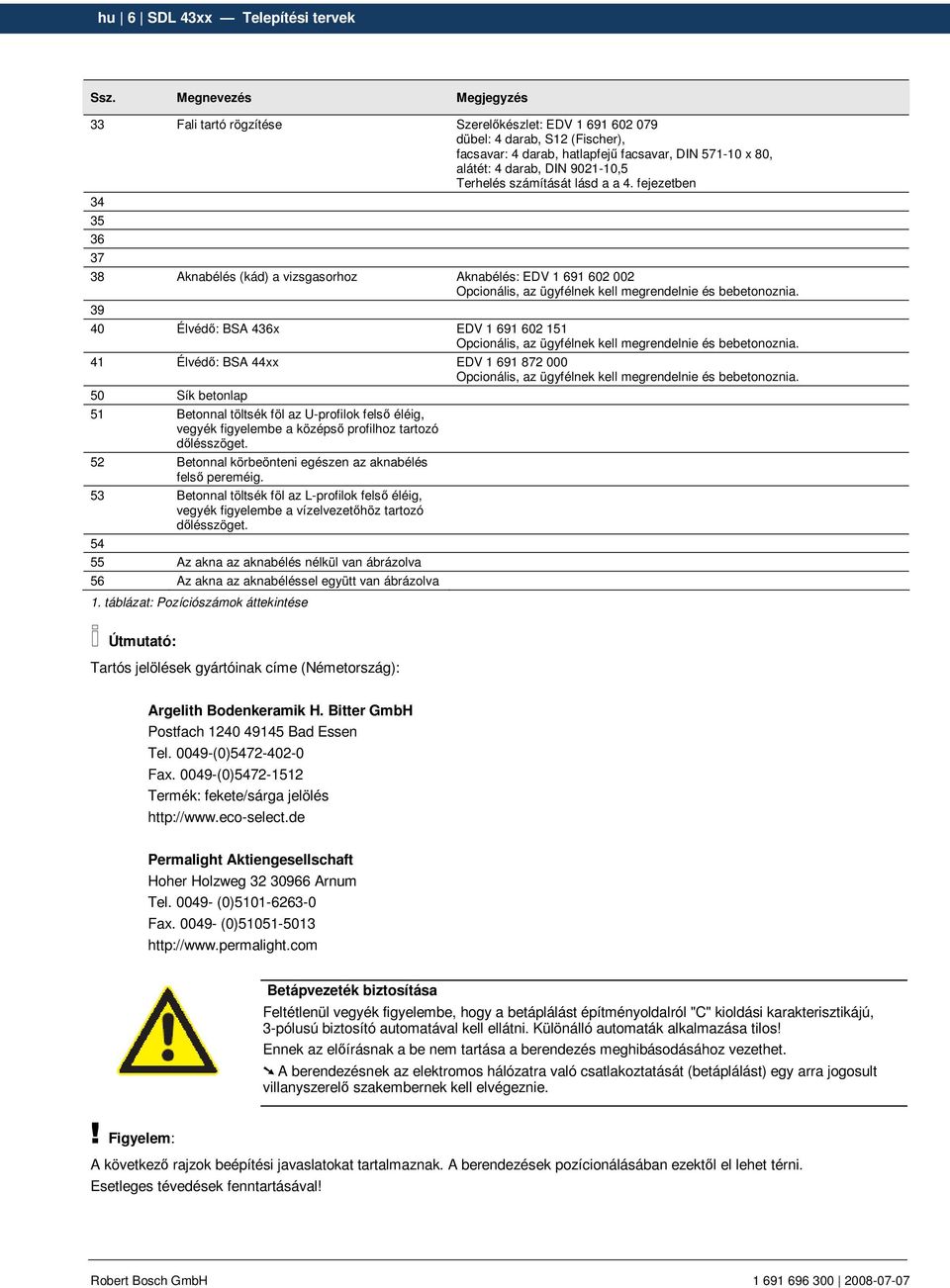

6 hu 6 SDL 43xx Telepítési tervek Ssz. Megnevezés Megjegyzés 33 Fali tartó rögzítése Szerelıkészlet: EDV dübel: 4 darab, S12 (Fischer), facsavar: 4 darab, hatlapfejő facsavar, DIN x 80, alátét: 4 darab, DIN ,5 Terhelés számítását lásd a a 4. fejezetben Aknabélés (kád) a vizsgasorhoz Aknabélés: EDV Opcionális, az ügyfélnek kell megrendelnie és bebetonoznia Élvédı: BSA 436x EDV Opcionális, az ügyfélnek kell megrendelnie és bebetonoznia. 41 Élvédı: BSA 44xx EDV Opcionális, az ügyfélnek kell megrendelnie és bebetonoznia. 50 Sík betonlap 51 Betonnal töltsék föl az U-profilok felsı éléig, vegyék figyelembe a középsı profilhoz tartozó dılésszöget. 52 Betonnal körbeönteni egészen az aknabélés felsı pereméig. 53 Betonnal töltsék föl az L-profilok felsı éléig, vegyék figyelembe a vízelvezetıhöz tartozó dılésszöget Az akna az aknabélés nélkül van ábrázolva 56 Az akna az aknabéléssel együtt van ábrázolva 1. táblázat: Pozíciószámok áttekintése Útmutató: Tartós jelölések gyártóinak címe (Németország): Argelith Bodenkeramik H. Bitter GmbH Postfach Bad Essen Tel (0) Fax (0) Termék: fekete/sárga jelölés Permalight Aktiengesellschaft Hoher Holzweg Arnum Tel (0) Fax (0) Betápvezeték biztosítása Feltétlenül vegyék figyelembe, hogy a betáplálást építményoldalról "C" kioldási karakterisztikájú, 3-pólusú biztosító automatával kell ellátni. Különálló automaták alkalmazása tilos! Ennek az elıírásnak a be nem tartása a berendezés meghibásodásához vezethet. A berendezésnek az elektromos hálózatra való csatlakoztatását (betáplálást) egy arra jogosult villanyszerelı szakembernek kell elvégeznie.! Figyelem: A következı rajzok beépítési javaslatokat tartalmaznak. A berendezések pozícionálásában ezektıl el lehet térni. Esetleges tévedések fenntartásával!

7 hu 7 SDL 43xx Telepítési tervek 3. Akna- és telepítési tervrajzok 3.1 SDL 43xx analóg kijelzıvel Aknarajz fali tartó esetén A középvonalban Ø7 cm-es furat a kábelátvezetéshez Alternatív rögzítés a padlóhoz (dübeles rögzítés), csak SA 640 / SDL 430 esetén! Lásd a tervrajzon: EDV ábra: Aknaterv, SDL 43xx, fali tartóval - áttekintés

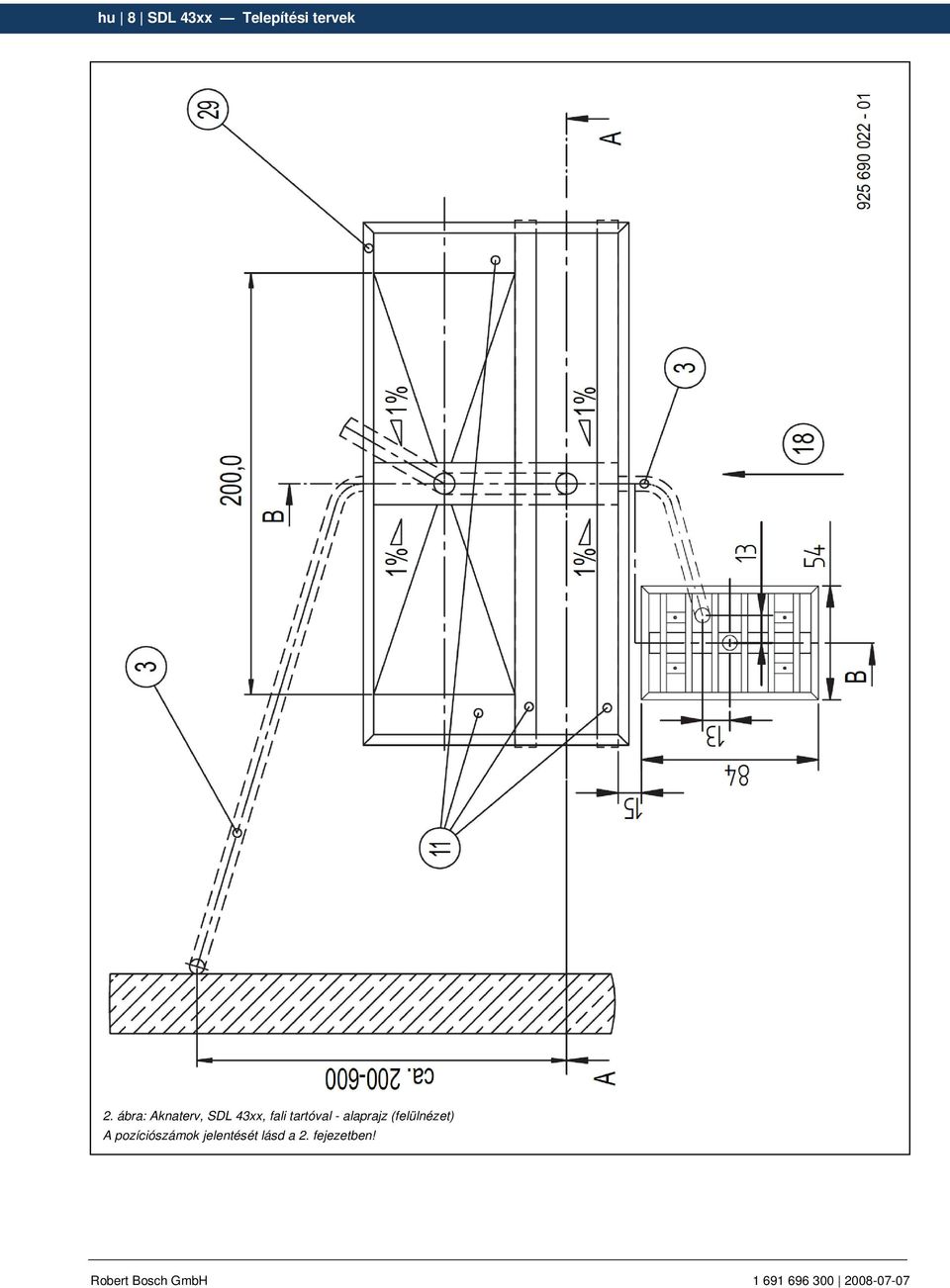

8 hu 8 SDL 43xx Telepítési tervek 2. ábra: Aknaterv, SDL 43xx, fali tartóval - alaprajz (felülnézet)

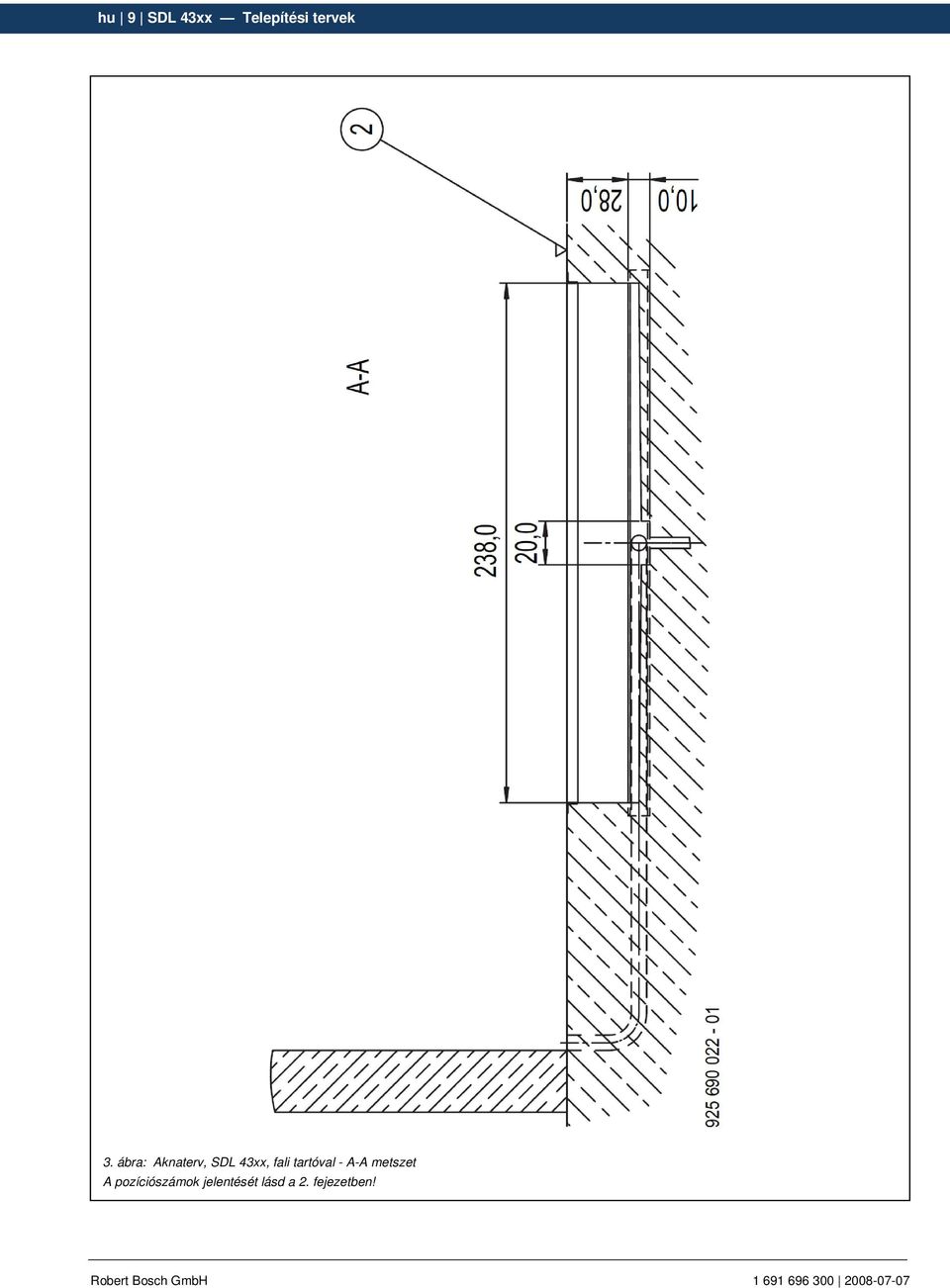

9 hu 9 SDL 43xx Telepítési tervek 3. ábra: Aknaterv, SDL 43xx, fali tartóval - A-A metszet

10 hu 10 SDL 43xx Telepítési tervek A középvonalban Ø7 cm-es furat a kábelátvezetéshez 4. ábra: Aknaterv, SDL 43xx, fali tartóval - B-B metszet

11 hu 11 SDL 43xx Telepítési tervek Telepítési tervrajz fali tartó esetében 5. ábra: Telepítési terv, SDL 43xx, fali tartóval - áttekintés

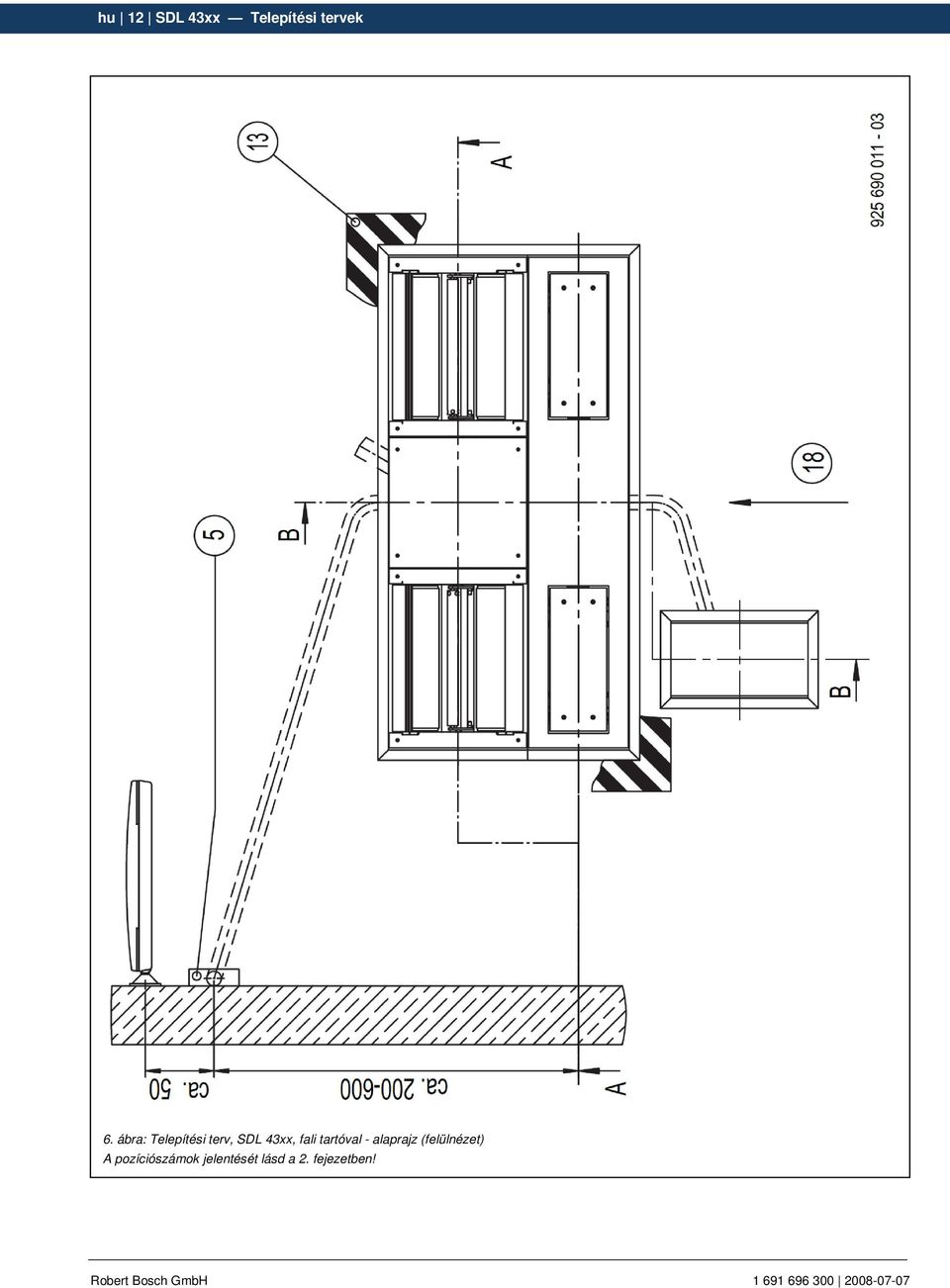

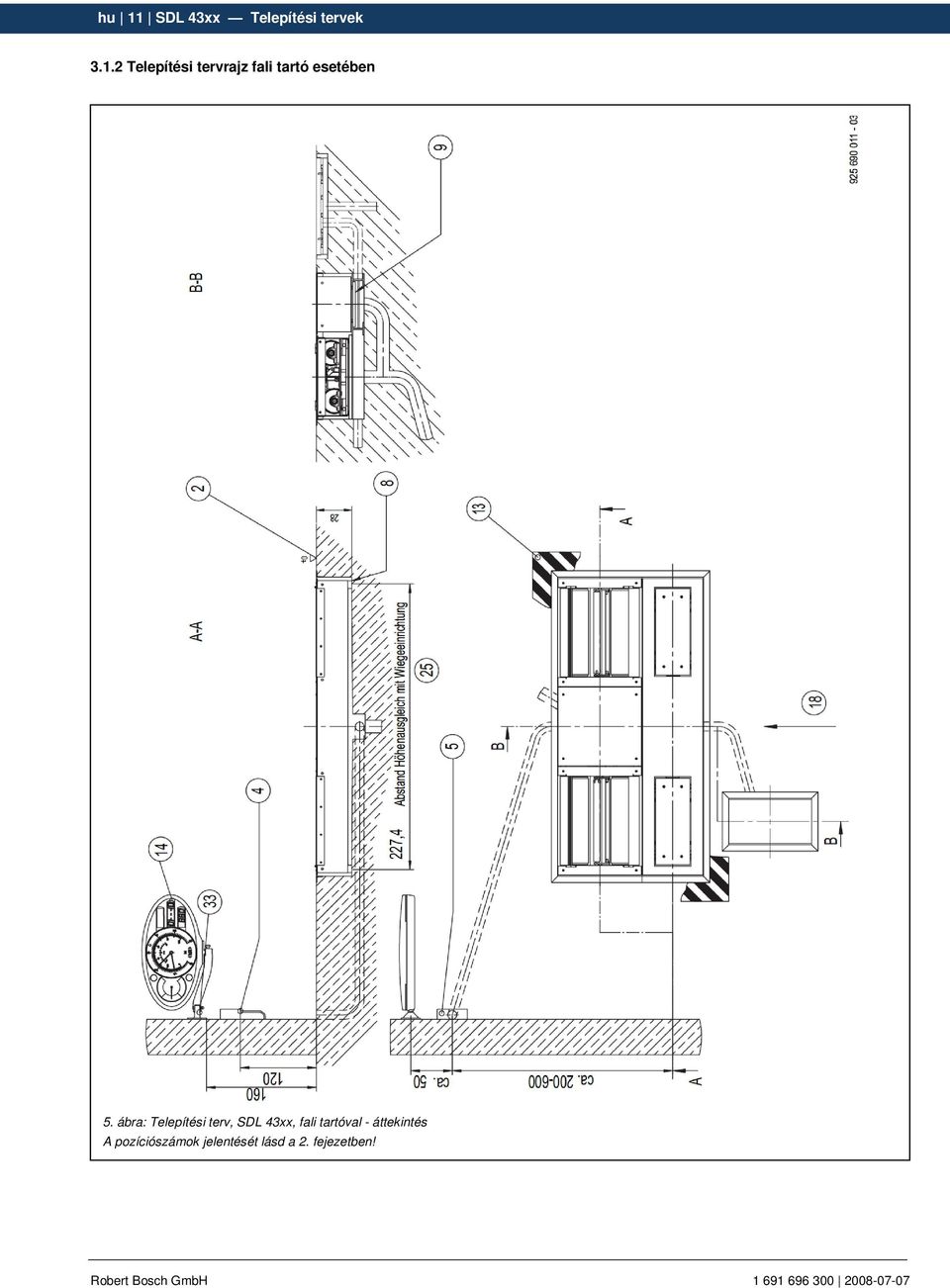

12 hu 12 SDL 43xx Telepítési tervek 6. ábra: Telepítési terv, SDL 43xx, fali tartóval - alaprajz (felülnézet)

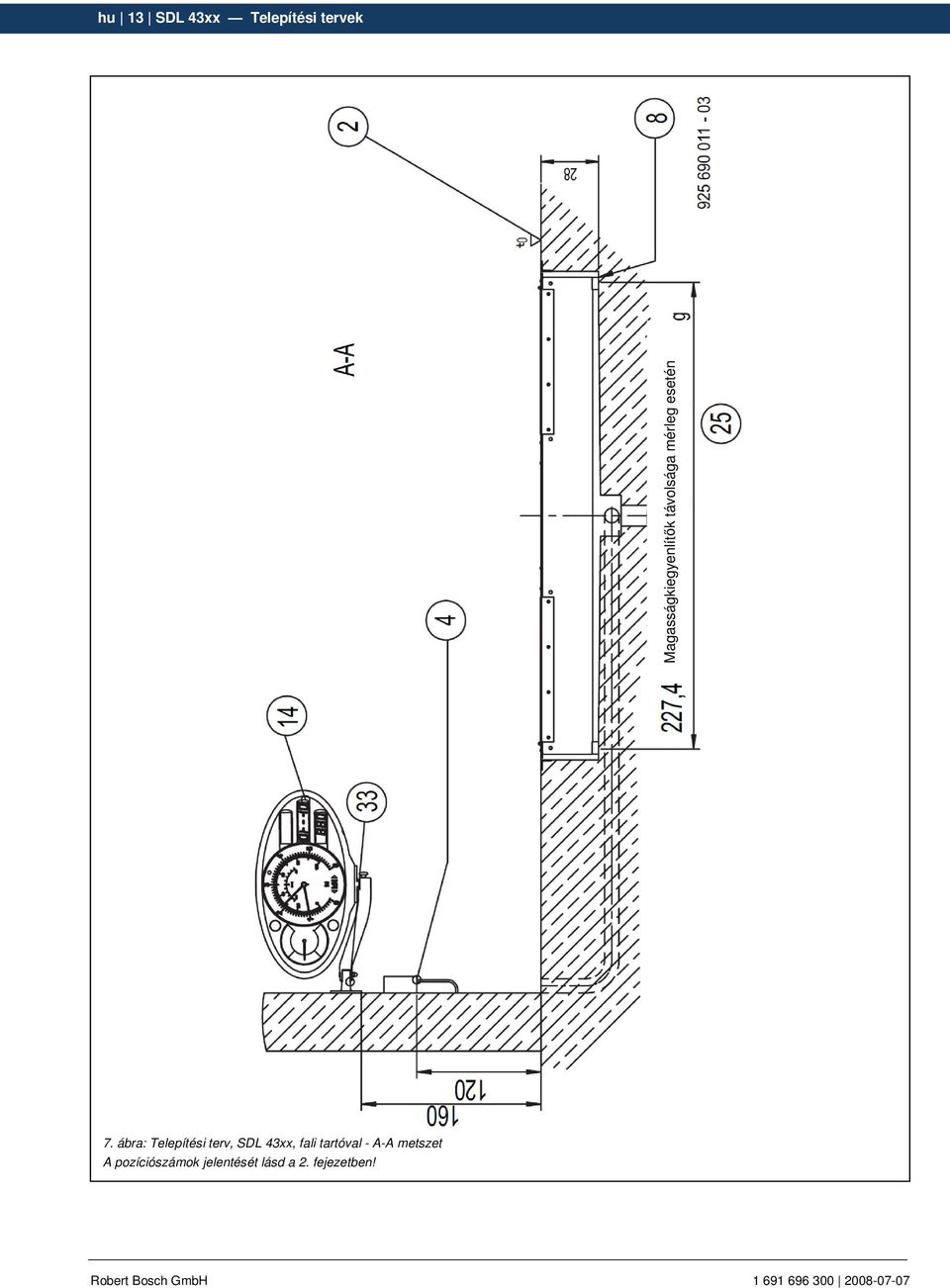

13 hu 13 SDL 43xx Telepítési tervek Magasságkiegyenlítık távolsága mérleg esetén 7. ábra: Telepítési terv, SDL 43xx, fali tartóval - A-A metszet

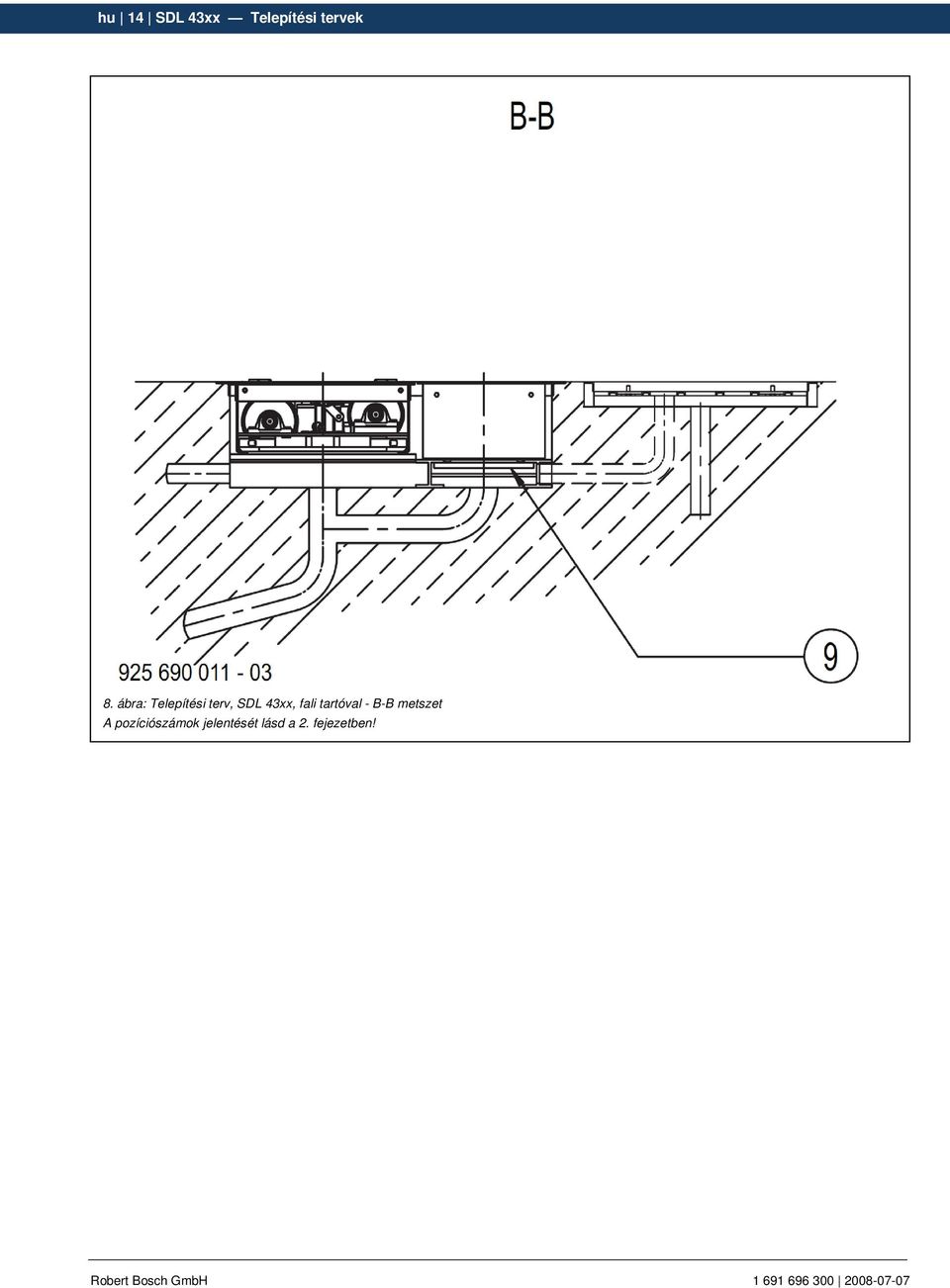

14 hu 14 SDL 43xx Telepítési tervek 8. ábra: Telepítési terv, SDL 43xx, fali tartóval - B-B metszet

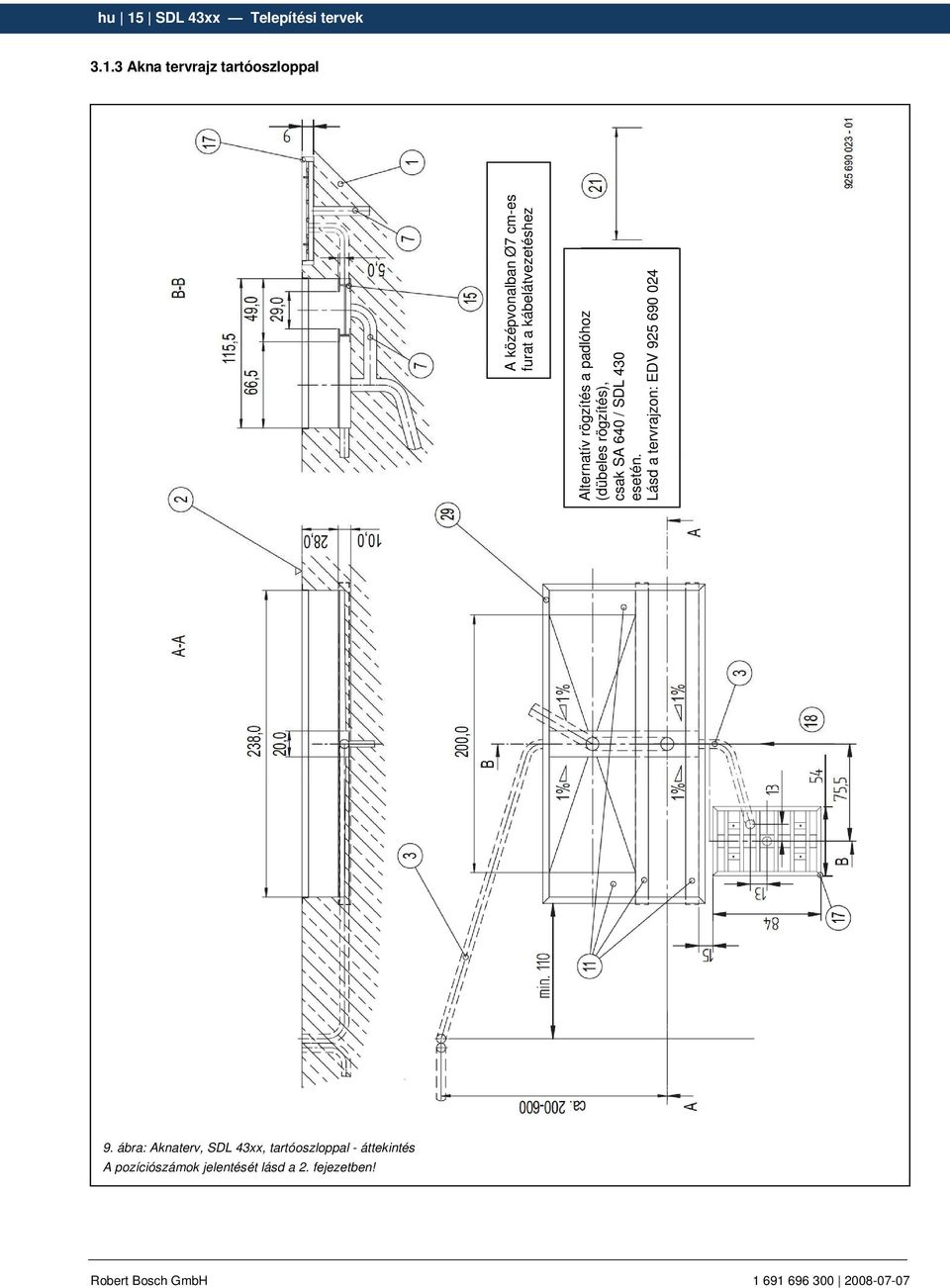

15 hu 15 SDL 43xx Telepítési tervek Akna tervrajz tartóoszloppal A középvonalban Ø7 cm-es furat a kábelátvezetéshez Alternatív rögzítés a padlóhoz (dübeles rögzítés), csak SA 640 / SDL 430 esetén. Lásd a tervrajzon: EDV ábra: Aknaterv, SDL 43xx, tartóoszloppal - áttekintés

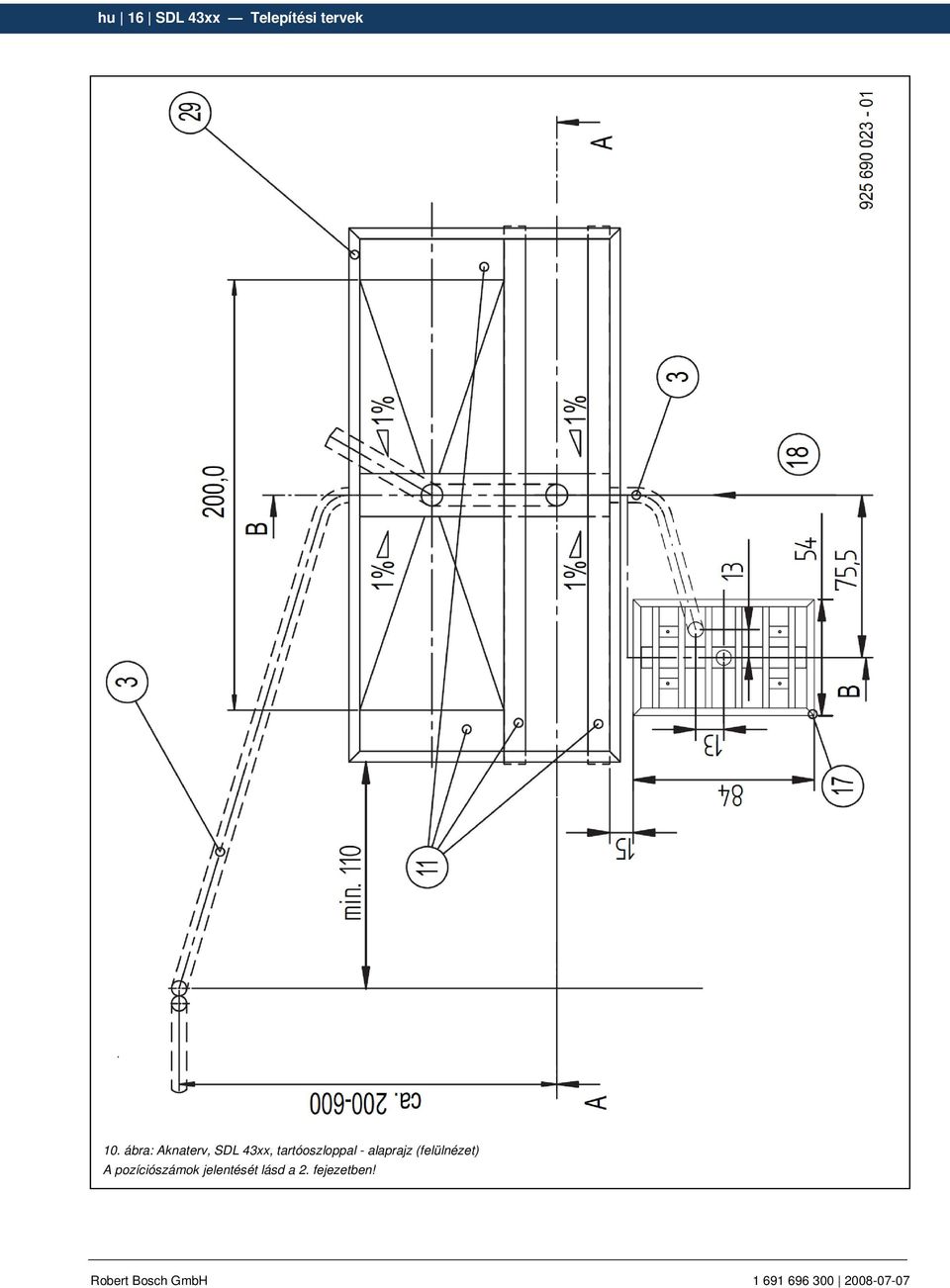

16 hu 16 SDL 43xx Telepítési tervek 10. ábra: Aknaterv, SDL 43xx, tartóoszloppal - alaprajz (felülnézet)

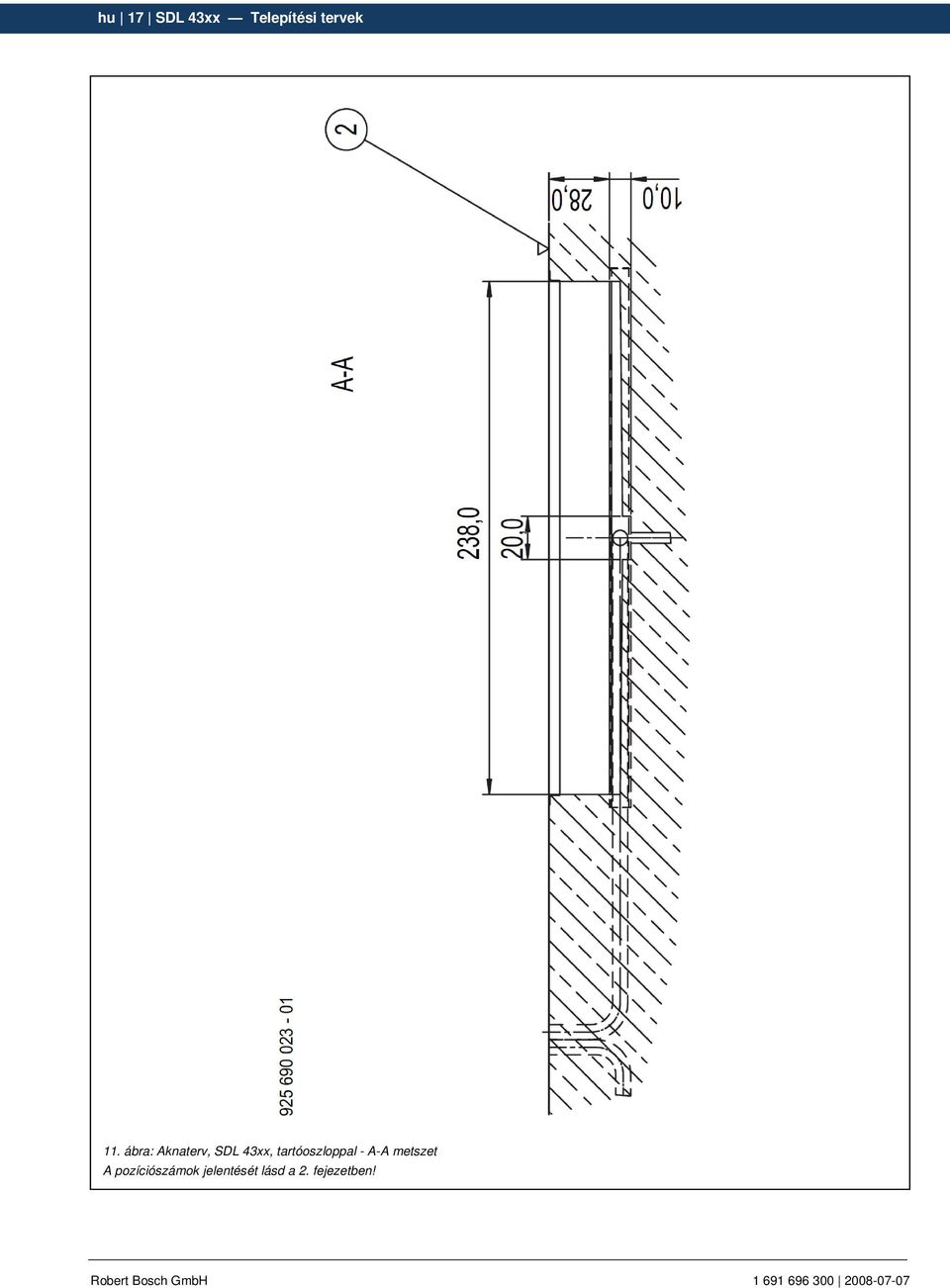

17 hu 17 SDL 43xx Telepítési tervek 11. ábra: Aknaterv, SDL 43xx, tartóoszloppal - A-A metszet

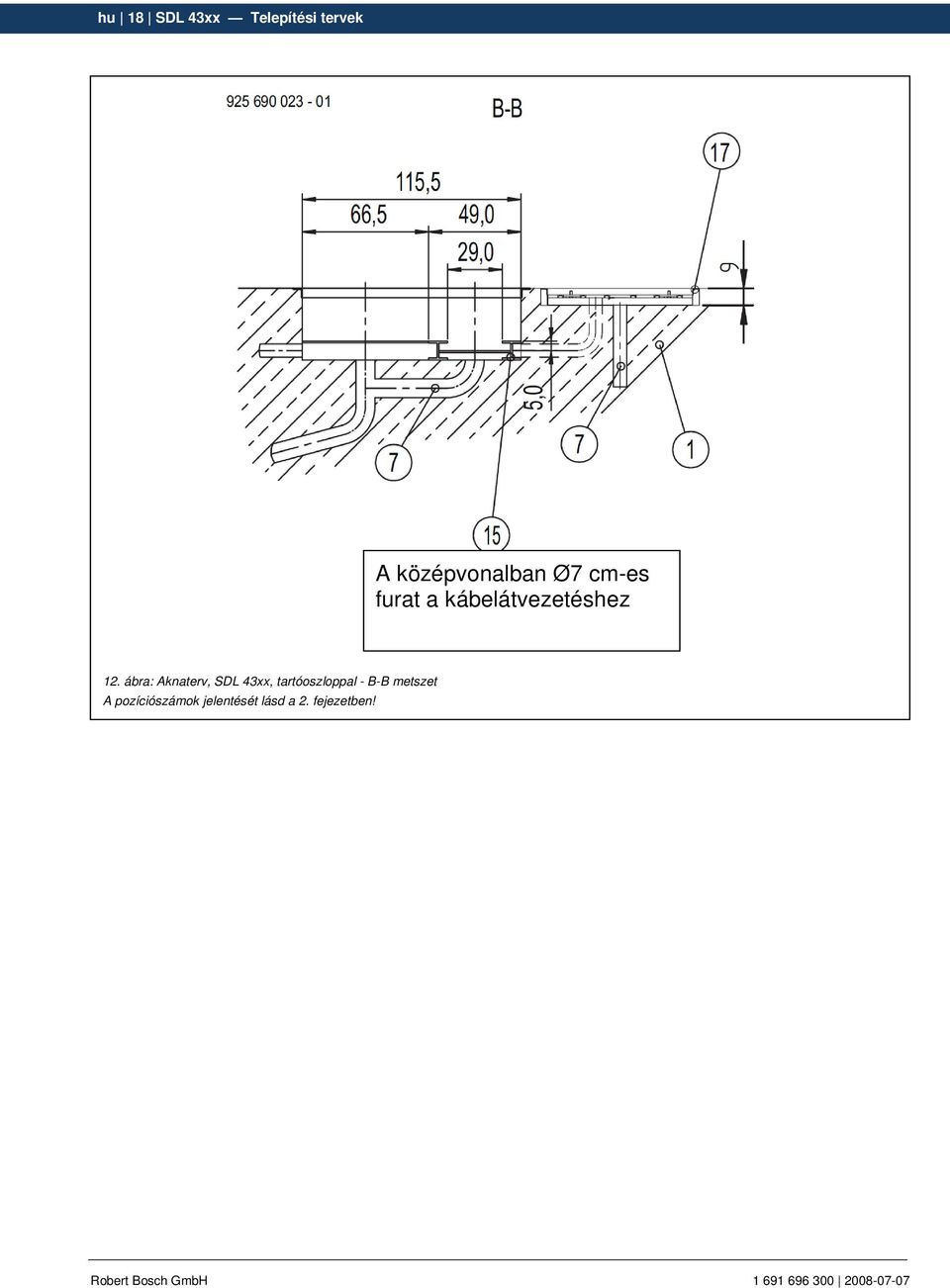

18 hu 18 SDL 43xx Telepítési tervek A középvonalban Ø7 cm-es furat a kábelátvezetéshez 12. ábra: Aknaterv, SDL 43xx, tartóoszloppal - B-B metszet

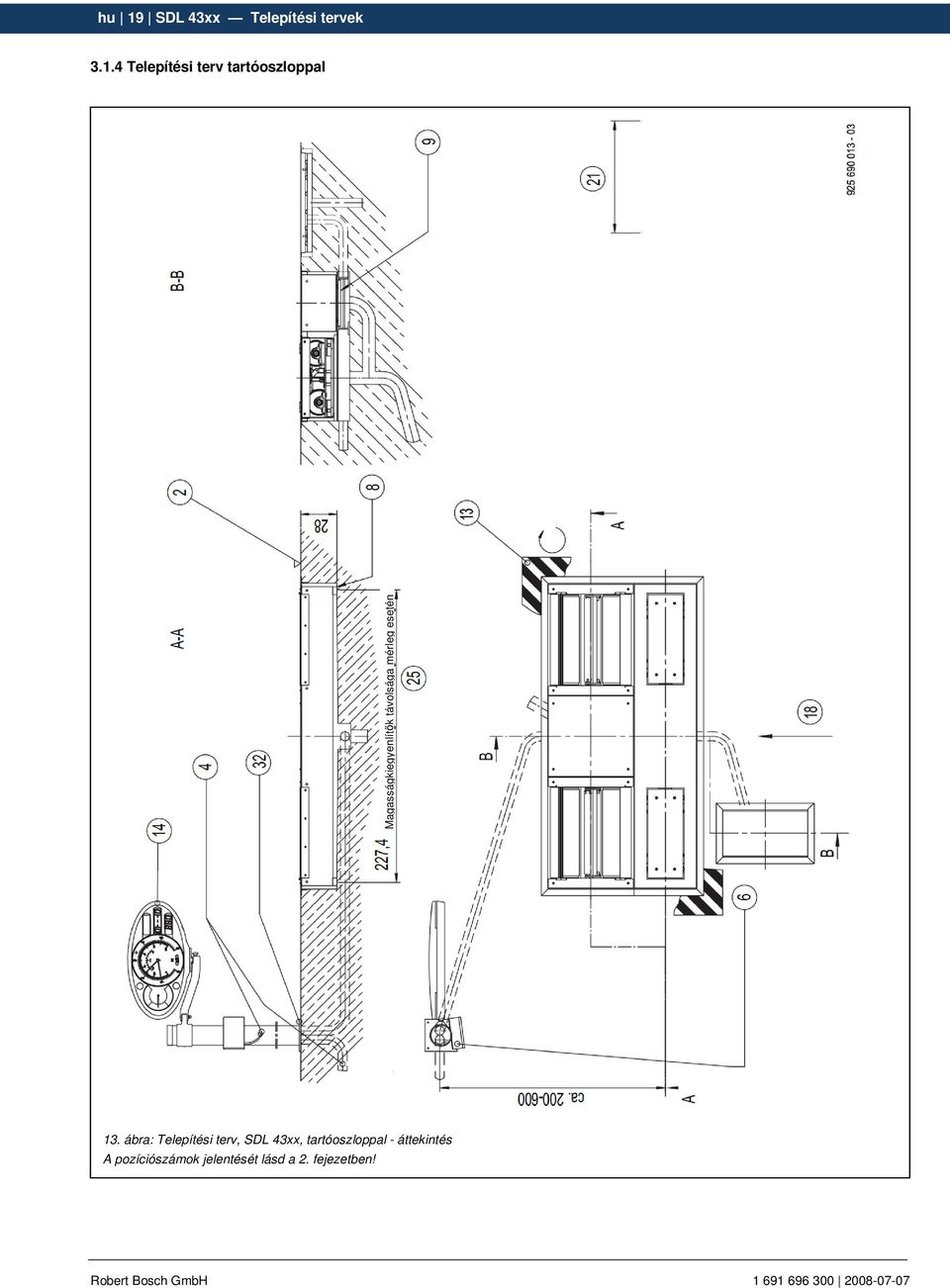

19 hu 19 SDL 43xx Telepítési tervek Telepítési terv tartóoszloppal Magasságkiegyenlítık távolsága mérleg esetén 13. ábra: Telepítési terv, SDL 43xx, tartóoszloppal - áttekintés

20 hu 20 SDL 43xx Telepítési tervek 14. ábra: Telepítési terv, SDL 43xx, tartóoszloppal - alaprajz (felülnézet)

21 hu 21 SDL 43xx Telepítési tervek Magasságkiegyenlítık távolsága mérleg esetén 15. ábra: Telepítési terv, SDL 43xx, tartóoszloppal - A-A metszet

22 hu 22 SDL 43xx Telepítési tervek 16. ábra: Telepítési terv, SDL 43xx, tartóoszloppal - B-B metszet

23 hu 23 SDL 43xx Telepítési tervek Aknaterv aknabéléssel sík betonlap Az akna az aknabélés nélkül van ábrázolva Az akna az aknabéléssel együtt van ábrázolva 17. ábra: Aknaterv, SDL 43xx, aknabéléssel - áttekintés

24 hu 24 SDL 43xx Telepítési tervek Az akna az aknabélés nélkül van ábrázolva 18. ábra: Aknaterv, SDL 43xx, aknabéléssel - alaprajz aknabélés nélkül

25 hu 25 SDL 43xx Telepítési tervek Az akna az aknabéléssel együtt van ábrázolva 19. ábra: Aknaterv, SDL 43xx, aknabéléssel - alaprajz aknabéléssel

26 hu 26 SDL 43xx Telepítési tervek sík betonlap 20. ábra: Aknaterv, SDL 43xx, aknabéléssel - A-A metszet

27 hu 27 SDL 43xx Telepítési tervek 21. ábra: Aknaterv, SDL 43xx, aknabéléssel - B-B metszet

28 hu 28 SDL 43xx Telepítési tervek Alternatív rögzítés a padlóhoz SDL 43xx esetén Lengéscsillapítóvizsgáló szerelıkészlet 22. ábra: Aknaterv, SDL 43xx, oldalcsúszásmérıvel, lengéscsillapító-vizsgálóval és görgıs fékpaddal (dübel)) - áttekintés

29 hu 29 SDL 43xx Telepítési tervek 23. ábra: Aknaterv, SDL 43xx, oldalcsúszásmérıvel, lengéscsillapító-vizsgálóval és görgıs fékpaddal (dübel)) - alaprajz (felülnézet)

30 hu 30 SDL 43xx Telepítési tervek 24. ábra: Aknaterv, SDL 43xx, oldalcsúszásmérıvel, lengéscsillapító-vizsgálóval és görgıs fékpaddal (dübel)) - A-A metszet

31 hu 31 SDL 43xx Telepítési tervek 25. ábra: Aknaterv, SDL 43xx, oldalcsúszásmérıvel, lengéscsillapító-vizsgálóval és görgıs fékpaddal (dübel)) - B-B metszet

32 hu 32 SDL 43xx Telepítési tervek 3.2 SDL 43xx PC-vel Alaprajz (felülnézet) A középvonalban Ø7 cm-es furat a kábelátvezetéshez Alternatív rögzítés a padlóhoz (dübeles rögzítés), csak SA 640 / SDL 430 esetén. Lásd a tervrajzon: EDV ábra: Aknaterv, SDL 43xx, PC-vel - áttekintés

33 hu 33 SDL 43xx Telepítési tervek 27. ábra: Aknaterv, SDL 43xx, PC-vel - alaprajz (felülnézet)

34 hu 34 SDL 43xx Telepítési tervek 28. ábra: Aknaterv, SDL 43xx, PC-vel - A-A metszet

35 hu 35 SDL 43xx Telepítési tervek A középvonalban Ø7 cm-es furat a kábelátvezetéshez 29. ábra: Aknaterv, SDL 43xx, PC-vel - B-B metszet

36 hu 36 SDL 43xx Telepítési tervek Telepítési terv Magasságkiegyenlítık távolsága mérleg esetén 30. ábra: Telepítési terv, SDL 43xx, PC-vel - áttekintés

37 hu 37 SDL 43xx Telepítési tervek 31. ábra: Telepítési terv, SDL 43xx, PC-vel - alaprajz (felülnézet)

38 hu 38 SDL 43xx Telepítési tervek Magasságkiegyenlítık távolsága mérleg esetén 32. ábra: Telepítési terv, SDL 43xx, PC-vel - A-A metszet

39 hu 39 SDL 43xx Telepítési tervek 33. ábra: Telepítési terv, SDL 43xx, PC-vel - B-B metszet Alternatív padlóhoz rögzítés, SDL 43xx, PC-vel Lásd a fejezetnél!

40 hu 40 SDL 43xx Telepítési tervek 4. Terhelés számítása Számított terhelés, dübelenként: 34. ábra: Analóg kijelzı: 2x6 kn Önsúly Külsı terhelés Tartó emelıkar, l1 Konzol emelıkar l2 = 200 N = 200 N = 531 mm = 133 mm Schraubenzug Eigengewicht und Fremdlast = Húzóerı a csavarban = Önsúly + terhelés 35. ábra: Terhelési vázlat Az egy csavarban kialakuló maximális F2 húzóerı számítása: 36. ábra: Maximális húzóerı számítása Az ügyfélnek a fenti számításnak megfelelıen kell beépíttetnie 4 darab dübelt. Ennek során vegyék figyelembe a fal terhelhetıségét! Példák a B15 betonfalba szerelhetı dübelekre: Fischer S12 Fischer Automatic acéldübel FA 10/15-1 Hilti horgonycsavar HLC 10x40 Hilti kompakt dübel HKD M10 vagy más, azonos paraméterekkel! A rögzítéssel kapcsolatban felmerülı kérdéseikkel forduljanak az ismert rögzítéstechnikai cégek képviseleteihez.! Figyelem: Amennyibe a fal szerkezete vagy anyaga nem teszi lehetıvé a kifogástalan és megbízható dübeles rögzítést, a fali tartókar helyett alkalmazzák a rendelési számú tartóoszlopot.

41 hu 41 SDL 43xx Telepítési tervek 5. Tartozékok 5.1 Beépítı keret az SDL 410 oldalcsúszásmérıhöz 37. ábra: SDL 410 beépítı keret

42 hu 42 SDL 43xx Telepítési tervek 5.2 Élvédı Hegesztési varratok a = 4 mm Nem jelölt tőrések a DIN 7168 szerint: közepes 38. ábra: Élvédı:

43 hu 43 SDL 43xx Telepítési tervek 5.3 Aknabélés a vizsgasorhoz 39. ábra: Aknabélés (kád) a vizsgasorhoz

44 hu 44 SDL 43xx Telepítési tervek 6. Táblázatok Mértékegységek átszámítása Mértékegység Átszámítás 1 ft 0,305 m 1 m 3,281 ft 1 inch 0,0254 m = 25,4 mm 1 m = 1000 mm 39,37 inch 1 cm = 0,01 m 0,394 inch 10 N 1 kgf 2. táblázat: Mértékegységek és átszámításuk 7. Függelék 40. ábra: Aknabélés bebetonozva (példa)

45 hu 45 SDL 43xx Telepítési tervek 8. Jegyzetek

46 hu 46 SDL 43xx Telepítési tervek

47 hu 47 SDL 43xx Telepítési tervek

48 hu 48 SDL 43xx Telepítési tervek Robert Bosch GmbH Automotive Aftermarket - Diagnostics Franz-Oechsle-Str Plochingen Deutschland Bosch.Prueftechnik@de.bosch.com Printed in Germany - Imprimé en Allemagne
