Hajtástechnika \ Hajtásautomatizálás \ Rendszerintegráció \ Szolgáltatások MOVITRAC LTP. Üzemeltetési utasítás. Kiadás:

Átírás

1 Hajtástechnika \ Hajtásautomatizálás \ Rendszerintegráció \ Szolgáltatások MOVITRAC LTP Kiadás: / HU Üzemeltetési utasítás

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Fontos tudnivalók A biztonsági utasítások felépítése Alkalmazási környezet Használaton kívül helyezés, megsemmisítés Biztonsági tudnivalók Telepítés és üzembe helyezés Üzemeltetés és szerviz Általános információk Bemeneti feszültségtartományok A termék megnevezése Túlterhelhetőség Védelmi funkciók Mechanikai szerelés Méretek IP20 / NEMA 1 ház: felszerelés és méretek Elektromos szerelés Telepítés előtt Telepítés Optikai interfész UL szerinti telepítés Elektromágneses összeférhetőség Üzembe helyezés A kezelőkészülék működési módja Egyszerű üzembe helyezés Üzemeltetés és szerviz A hajtás állapota Hibaüzenetek és hibaarchívum SEW elektronikai szerviz Paraméterek Paraméter-hozzáférés és visszaállítás Paraméterspecifikációk P2-01 Paraméterválasztás, bináris bemenet funkciója Szoftver MODBUS vezérlés Műszaki adatok Megfelelőség Környezet Kimeneti teljesítmény és áramterhelhetőség Szószedet Üzemeltetési utasítás MOVITRAC LTP 3

4 1 Fontos tudnivalók A biztonsági utasítások felépítése 1 Fontos tudnivalók 1.1 A biztonsági utasítások felépítése Ezen üzemeltetési utasítás biztonsági utasításai a következőképpen épülnek fel: Piktogram JELZŐSZÓ! A veszély jellege és forrása. Lehetséges következmény(ek) figyelmen kívül hagyása esetén. Intézkedés(ek) a veszély elhárítására. Piktogram Jelzőszó Jelentés Következmények a figyelmen kívül hagyása esetén Példa: VESZÉLY! Közvetlenül fenyegető veszély Halál vagy súlyos testi sérülések Általános veszély VIGYÁZAT! Lehetséges veszélyhelyzet Halál vagy súlyos testi sérülések FIGYELEM! Lehetséges veszélyhelyzet Könnyebb sérülések Meghatározott veszély, pl. áramütés STOP! Lehetséges anyagi károk A hajtásrendszer vagy környezetének károsodása MEGJEGYZÉS Hasznos tudnivaló vagy tanács. Megkönnyíti a hajtásrendszer kezelését. Az üzemeltetési utasítás betartása feltétele a zavarmentes üzemvitelnek és a szavatossági igények érvényesítésének. Ezért a készülék használatának megkezdése előtt olvassa el az üzemeltetési utasítást! Az üzemeltetési utasítás fontos szervizelési információkat tartalmaz, ezért tartsa a készülék közelében. 4 Üzemeltetési utasítás MOVITRAC LTP

5 Fontos tudnivalók Alkalmazási környezet Alkalmazási környezet Ha a készüléket nem kifejezetten arra tervezték, akkor a következő alkalmazások tiltottak: a robbanásveszélyes helyen történő alkalmazás az alábbi káros anyagokat tartalmazó területeken történő alkalmazás: olajok savak gázok gőzök porok zavaró sugárzás egyéb káros környezet alkalmazás olyan környezetben, ahol az EN szabvány követelményeit meghaladó mechanikai rezgések és lökésszerű igénybevételek fordulnak elő olyan alkalmazás, ahol a frekvenciaváltónak gép- és személyvédelmi biztonsági funkciókat kell ellátnia 1.3 Használaton kívül helyezés, megsemmisítés Kérjük, tartsa be az érvényes rendelkezéseket. A megsemmisítést az érvényes előírásoknak megfelelően végezze: elektronikai hulladékok (nyomtatott áramkörök) műanyagok (készülékház) lemezek réz Üzemeltetési utasítás MOVITRAC LTP 5

6 2 Biztonsági tudnivalók Telepítés és üzembe helyezés 2 Biztonsági tudnivalók Fölérendelt biztonsági rendszer nélkül a MOVITRAC LTP frekvenciaváltókkal tilos biztonsági funkciót megvalósítani. A gépek és az emberek védelmének biztosítására alkalmazzon fölérendelt biztonsági rendszereket. A MOVITRAC LTP frekvenciaváltót tilos emelőmű-alkalmazások biztonsági berendezéseként használni. Az anyagi károk és a személyi sérülések elkerülése érdekében biztonsági berendezésként alkalmazzon felügyeleti rendszereket vagy mechanikus védelmi eszközöket. 2.1 Telepítés és üzembe helyezés Sérült készüléket soha ne telepítsen és ne helyezzen üzembe. Kérjük, haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. A készüléken csak villamos szakképzettséggel rendelkező személyeknek szabad telepítési, üzembe helyezési és szervizelési munkát végezni. E személyeknek megfelelő balesetvédelmi képzettséggel kell rendelkezniük, és figyelembe kell venniük a hatályos előírásokat (pl. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). A motor és a fék telepítése és üzembe helyezése során vegye figyelembe a megfelelő útmutatókat! Az óvintézkedéseknek és a védőberendezéseknek meg kell felelniük a hatályos előírásoknak (pl. EN vagy EN 50178). A készülék földelése szükséges védőintézkedés. A túláramvédelmi készülék szükséges védőberendezés. A készülék eleget tesz az UL 508 szabvány erősáramú és elektronikai csatlakozások biztonságos leválasztására vonatkozó összes követelményének. A biztonságos leválasztás biztosításához az összes csatlakoztatott áramkörnek szintén teljesítenie kell a biztonságos leválasztás követelményeit. Alkalmas megoldásokkal gondoskodjon arról, hogy a csatlakoztatott motor ne induljon el önműködően, amikor a frekvenciaváltóra rákapcsolják a hálózati feszültséget. Ilyen megoldás lehet pl. a DI01 DI03 bináris bemenetek földre (GND) kötése. Az integrált félvezetős rövidzárlat-védelem a mellékáramkörök számára nem nyújt védelmet. A mellékáramköröket a vonatkozó nemzeti előírásoknak megfelelően kell biztosítani. 6 Üzemeltetési utasítás MOVITRAC LTP

7 Biztonsági tudnivalók Üzemeltetés és szerviz Üzemeltetés és szerviz VIGYÁZAT! Áramütés veszélye! A készülékben és a kapcsokon a hálózatról való leválasztás után akár 10 percig is nagyfeszültség lehet. Halál vagy súlyos testi sérülések. Feszültségmentesítse a MOVITRAC LTP készüléket legalább 10 perccel az előtt, hogy dolgozni kezdene rajta. Bekapcsolt állapotban a kimeneti kapcsokon, valamint a csatlakoztatott kábeleken és motorkapcsokon veszélyes feszültség lehet. Ez a veszély akkor is fennáll, ha a készülék le van tiltva és a motor áll. A LED-ek és 7 szegmenses kijelző kialvása nem jelenti feltétlenül azt, hogy a készülék feszültségmentes. A mechanikai akadályok vagy a készüléken belüli biztonsági funkciók a motor leállásához vezethetnek. A zavar okának elhárítása vagy a visszaállítás (reset) következtében a hajtás önműködően ismét elindulhat. Ha ez a hajtott gépnél biztonsági okokból nem megengedett, akkor a zavarelhárítás előtt a készüléket le kell választani a hálózatról. Üzemeltetési utasítás MOVITRAC LTP 7

8 3 kva i P f n Hz Általános információk Bemeneti feszültségtartományok 3 Általános információk 3.1 Bemeneti feszültségtartományok Típustól és teljesítménytartománytól függően a frekvenciaváltók közvetlenül csatlakoztathatók az alábbi hálózatokra: MOVITRAC LTP 240 V: V ± 10%, 1 fázisú* / 3 fázisú, Hz ± 5% MEGJEGYZÉS *Lehetséges az egyfázisú MOVITRAC LTP-t a V-os háromfázisú hálózat két fázisára csatlakoztatni. MOVITRAC LTP 400 V: V ± 10%, 3 fázisú, Hz ± 5% MOVITRAC LTP 525 V: V ± 10%, 3 fázisú, Hz ± 5% (csak 5-ös és 6-os kiviteli méret) MOVITRAC LTP 575 V: V ± 10%, 3 fázisú, Hz ± 5% A 3 fázisú hálózatra csatlakoztatott készülékek legfeljebb 3%-os hálózati aszimmetriára vannak méretezve. A 3% feletti hálózati aszimmetriával rendelkező táphálózatoknál (mindenekelőtt Indiában és az ázsiai/csendes-óceáni régióban, Kínát is beleértve) bemeneti fojtótekercs használata ajánlott. 8 Üzemeltetési utasítás MOVITRAC LTP

9 Általános információk A termék megnevezése kva i P f n Hz A termék megnevezése MC LTP A (60 Hz) 60 Hz Csak amerikai változatok Típus Hajtásnegyedek Csatlakozás módja Zavarszűrés a bemeneten Hálózati feszültség Ajánlott motorteljesítmény 00 = standard IP20-as / NEMA 1-es ház 10 = IP55-ös / NEMA 12-es ház 20 = IP55-ös / NEMA 12-es ház kapcsolóval 50 = 525 V, IP20 / NEMA 1 standard ház 0M = opcionális Modbus-firmware 1 = 1 negyedes (fékszaggató nélkül) 4 = 4 negyedes (fékszaggatóval) 1 = 1 fázisú 3 = 3 fázisú 0 = 0. osztály A = A osztály B = B osztály 1 = 115 V 2 = V 5 = V 6 = V 0015 = 1,5 kw Verzió A Termék típusa MC LTP 3.3 Túlterhelhetőség Minden MOVITRAC LTP rendelkezik bizonyos túlterhelhetőséggel: 150% 60 másodpercre 175% 2 másodpercre Üzemeltetési utasítás MOVITRAC LTP 9

10 3 kva i P f n Hz Általános információk Védelmi funkciók 3.4 Védelmi funkciók Kimeneti rövidzárlat, fázis-fázis, fázis-föld Kimeneti túláram Kioldás a hajtás névleges áramának 175%-ánál. Túlterhelésvédelem A frekvenciaváltó a motor névleges áramának 150%-át adja 60 másodpercre. A féktranzisztor rövidzárlat ellen védett. Fékellenállás-túlterhelése (ha aktiválták) Túlfeszültség miatti kioldás A hajtás max. névleges hálózati feszültségének 123%-ára beállítva. Feszültségcsökkenés miatti kioldás Túlmelegedés miatti kioldás Túlhűlés miatti kioldás A hajtás -10 C alatti hőmérséklet esetén lekapcsol. Hálózati fázisok aszimmetriája Ha a hálózati aszimmetria 30 másodpercnél hosszabban eléri a 3%-ot, a működő hajtás lekapcsol. Hálózati fáziskimaradás Ha a háromfázisú hálózat egy fázisa 15 másodpercnél hosszabb időre kiesik, a működő hajtás lekapcsol. 10 Üzemeltetési utasítás MOVITRAC LTP

11 Mechanikai szerelés 4 4 Mechanikai szerelés Szerelés előtt gondosan ellenőrizze a MOVITRAC LTP épségét. A MOVITRAC LTP készüléket felhasználás előtt a csomagolásában tárolja. A tárolás tiszta és száraz, -40 C +60 C környezeti hőmérsékletű helyen történjen. A MOVITRAC LTP készüléket lapos, függőleges, tűzálló, rezgésmentes felületre kell felerősíteni egy arra alkalmas szekrényben. Ennek során vegye figyelembe az EN szabványt, ha meghatározott IP védettségi fokozat szükséges. A gyúlékony anyagokat tartsa távol a hajtástól. Akadályozza meg a vezetőképes és a gyúlékony idegen testek behatolását. Üzem közben a maximális környezeti hőmérséklet 50 C, a minimális 0 C. A relatív páratartalmat 95% alatt kell tartani (a kicsapódás nem megengedett). A MOVITRAC LTP készülékek egymás mellé sorolhatók úgy, hogy a hűtőtestek peremei érintik egymást. Ezáltal biztosított a szellőzéshez szükséges szabad tér az egyes készülékek között. Amennyiben a MOVITRAC LTP készüléket másik frekvenciaváltó vagy hőleadó készülék fölé kell szerelni, akkor a minimális függőleges távolság 150 mm. A tokozás rendelkezzen kényszerhűtéssel, vagy legyen elegendően nagy a természetes hűtéshez (lásd az IP20 / NEMA 1 ház: Felszerelés és méretek c. fejezetet a 14. oldalon). Üzemeltetési utasítás MOVITRAC LTP 11

12 4 Mechanikai szerelés Méretek 4.1 Méretek A MOVITRAC LTP készülék 2 házváltozattal kapható: standard IP20 / NEMA 1 ház kapcsolószekrényben történő alkalmazáshoz IP55 / NEMA 12 K ház az 1-es és 2-es kiviteli méretű frekvenciaváltókhoz Az IP55 / NEMA 12 K ház nedvesség és por ellen védett. Ez lehetővé teszi, hogy a frekvenciaváltót nehéz beltéri körülmények között üzemeltessék. Elektronikus szempontból a frekvenciaváltók azonosak. Az egyetlen különbség a ház mérete és a tömeg Az IP20 / NEMA 1 ház méretei b a b c A d B C 54769AXX 54781AXX 54770AXX c Méretek Magasság (A) 1-es kiviteli méret 2-es kiviteli méret 3-as kiviteli méret 4-es kiviteli méret 5-ös kiviteli méret 6-os kiviteli méret 1) [mm] [in] 6,10 10,20 10,20 20,47 41,14 43,31 Szélesség [mm] (B) [in] 3,15 3,94 6,73 13,39 13,39 13,39 Mélység (C) [mm] [in] 5,12 6,89 6,89 8,66 8,66 12,99 Tömeg Készülék = 55 [kg] 1,1 2,6 5, Fojtótekercs = 27 [lb] 2,43 5,73 11,68 61,73 149,91 149,91 a [mm] [in] 2,84 3,62 6,42 12,6 12,6 12,6 b [mm] ,5 9,5 9,5 [in] 0,16 0,16 0,16 0,37 0,37 0,37 c [mm] [in] 0,98 0,98 0,98 1,97 1,97 1,97 d [mm] [in] 4,13 8,27 8,27 16,54 37,21 37,21 Erősáramú [Nm] kapcsok nyomatékbe állítása [lb.in] 8,85 8,85 8,85 35,4 70,8 70,8 Rögzítés 2 M4 2 M4 4 M4 4 M8 4 M8 4 M8 1) a 6-os kiviteli méret külső hálózati fojtótekerccsel van felszerelve 12 Üzemeltetési utasítás MOVITRAC LTP

13 Mechanikai szerelés Méretek Az IP55 / NEMA 12 ház méretei (LTP xxx -10 és -20) c b a b Z A d X Y X B C c 60198AXX 60200AXX 60199AXX 60497AXX Méretek 1-es kiviteli méret 2-es kiviteli méret Magasság (A) [mm] [in] 7,9 12,2 Szélesség (B) [mm] [in] 5,5 6,5 Mélység (C) [mm] [in] 6,5 6,9 Tömeg [kg] 2,3 4,5 [lb] 5,1 9,9 a [mm] [in] 5 6 b [mm] 6 6 [in] 0,23 0,23 c [mm] [in] 0,98 0,98 d [mm] [in] 5,6 9,9 X [mm] [in] 0,87 0,98 Y 1) [mm] [in] 0,87 0,87 Z [mm] [in] 0,67 0,67 Erősáramú kapcsok [Nm] 1 1 nyomatékbeállítása [lb.in] 8,85 8,85 Vezérlőkapcsok [Nm] 0,5 0,5 nyomatékbeállítása [lb.in] 4,43 4,43 Rögzítés 2 M4 4 M4 1) Az Y és Z kábelátvezetés előstancolt Üzemeltetési utasítás MOVITRAC LTP 13

14 4 Mechanikai szerelés IP20 / NEMA 1 ház: felszerelés és méretek 4.2 IP20 / NEMA 1 ház: felszerelés és méretek A standard frekvenciaváltó által nyújtott IP20 védettségi fokozatnál nagyobb védettséget megkövetelő alkalmazásoknál a frekvenciaváltót szekrényben kell elhelyezni. Ennek során vegye figyelembe az alábbi irányelveket: A szekrény hővezető anyagból készüljön, hacsak nem kényszerhűtött. Szellőzőnyílással ellátott szekrény alkalmazása esetén a nyílások a frekvenciaváltó alá és fölé essenek, a jó levegőkeringés érdekében. A levegőt a frekvenciaváltó alatt vezessék be és felette vezessék el. Ha a külső környezet szennyező részecskéket (pl. port) tartalmaz, akkor a szellőzőnyílásokra megfelelő részecskeszűrőt kell szerelni és kényszerszellőztetést kell alkalmazni. A szűrőt előírásszerűen ellenőrizni és tisztítani kell. Magas pára-, só- vagy vegyszertartalmú környezetben megfelelő zárt (szellőzőnyílás nélküli) szekrényt kell alkalmazni Szellőzőnyílás nélküli fémszekrény méretei Teljesítményadat 1-es kiviteli méret 1-es kiviteli méret 2-es kiviteli méret 2-es kiviteli méret Zárt szekrény A B C D [mm] [in] [mm] [in] [mm] [in] [mm] [in] 0,75 kw 230 V , , , ,97 1,5 kw 230 V , , , ,95 1,5 kw 230 V 0,75 kw, 1,5 kw, 2,2 kw 400 V 2,2 kw 400 V 2,2 kw 230 V 4,0 kw 400 V 5,5 kw 575 V C , , , , , , , ,94 B D A D 1. ábra: Szekrény 54784AXX 14 Üzemeltetési utasítás MOVITRAC LTP

15 Mechanikai szerelés IP20 / NEMA 1 ház: felszerelés és méretek Szellőzőnyílással ellátott szekrény méretei Szellőzőnyílással ellátott szekrény Teljesítményadat A B C D [mm] [in] [mm] [in] [mm] [in] [mm] [in] 1-es kiviteli méret 1,5 kw , , , ,95 2-es kiviteli méret 5,5 kw , , , ,94 3-as kiviteli méret 15 kw , , , ,91 4-es kiviteli méret 22 kw , , , ,87 4-es kiviteli méret 37 kw 5-ös kiviteli méret 90 kw 6-os kiviteli méret 160 kw A kényszerhűtéssel ellátott szekrény méretei Teljesítményadat 1-es kiviteli méret 2-es kiviteli méret 3-as kiviteli méret 4-es kiviteli méret 4-es kiviteli méret 5-ös kiviteli méret 6-os kiviteli méret Kényszerhűtésű szekrény (ventilátorral) A B C D Levegőmennyiség [mm] [in] [mm] [in] [mm] [in] [mm] [in] 1,5 kw , , , ,97 > 15 m 3 /h 5,5 kw , , , ,95 > 45 m 3 /h 15 kw , , , ,94 > 80 m 3 /h 22 kw , , , ,12 > 300 m 3 /h 37 kw , , , ,12 > 300 m 3 /h 90 kw , , , ,87 > 900 m 3 /h 160 kw , , , ,84 > 1000 m 3 /h Üzemeltetési utasítás MOVITRAC LTP 15

16 5 Elektromos szerelés Telepítés előtt 5 Elektromos szerelés Szereléskor feltétlenül vegye figyelembe a 2. fejezetben található biztonsági tudnivalókat! VIGYÁZAT! Áramütés veszélye! A készülékben és a kapcsokon a hálózatról való leválasztás után akár 10 percig is nagyfeszültség lehet. Halál vagy súlyos testi sérülések. Feszültségmentesítse a MOVITRAC LTP készüléket legalább 10 perccel az előtt, hogy dolgozni kezdene rajta. A MOVITRAC LTP készülékeket csak villamossági szakember szerelheti fel, a megfelelő előírások és szabályzatok betartásával. A MOVITRAC LTP védettségi fokozata IP20. Magasabb IP védettségi fokozathoz alkalmas tokozást vagy IP55-ös változatot kell használni. Ha a frekvenciaváltó dugaszolható csatlakozóval kapcsolódik a hálózathoz, akkor a csatlakozást legkorábban 10 perccel a hálózat lekapcsolása után szabad bontani. Ügyeljen a helyes földelésre. Erre vonatkozóan vegye figyelembe A frekvenciaváltó és a motor csatlakoztatása c. fejezetben a 20. oldalon található bekötési rajzot. A földelőkábelt a maximális hálózati hibaáramra kell méretezni, amelyet normál esetben a biztosíték vagy a motorvédő kapcsoló korlátoz. VESZÉLY! A lezuhanó teher életveszélyt okozhat. Halál vagy súlyos testi sérülések. A MOVITRAC LTP frekvenciaváltót tilos emelőmű-alkalmazások biztonsági berendezéseként használni. Biztonsági berendezésként alkalmazzon felügyeleti rendszereket vagy mechanikus védelmi eszközöket. 5.1 Telepítés előtt A hálózati feszültségnek, a hálózati frekvenciának és a fázisok számának (egy fázis vagy három fázis) egyeznie kell a MOVITRAC LTP adataival. A hálózat és a frekvenciaváltó közé leválasztó kapcsolót vagy hasonlót kell szerelni. A MOVITRAC LTP készülék U, V és W kimeneti kapcsát semmilyen körülmények között sem szabad a hálózatra csatlakoztatni. 575 V-os frekvenciaváltó telepítéséhez a motort csillagkapcsolással kell bekötni. A kábeleket csak lomha, nagyteljesítményű biztosítékok vagy motorvédő kapcsolók (MCB) alkalmazása biztosítja. A frekvenciaváltó és a motor között nem lehet semmiféle automatikus kapcsolókészülék. Ha a vezérlővezetékek erősáramú vezetékek közelében helyezkednek el, akkor legalább 100 mm-es minimális távolságot kell tartani. A vezetékek 90 -os szögben keresztezzék egymást. Az erősáramú kábelek árnyékolását vagy fegyverzetét A frekvenciaváltó és a motor csatlakoztatása c. fejezet 20. oldalon található bekötési rajza szerint kell kivitelezni. Minden kapcsot megfelelő nyomatékkal kell meghúzni. 16 Üzemeltetési utasítás MOVITRAC LTP

17 Elektromos szerelés Telepítés előtt Az előlap felnyitása IP55, 1-es és 2-es kiviteli méret Az előlap eltávolításához helyezze a csavarhúzót az ábrán látható módon a nyílásba. Z X Y X 64506AXX Rövid tájékoztató Az IP20 házban a rövid tájékoztató a kijelzőmező feletti résben található. Az IP55 házban a rövid tájékoztató az előlap belső oldalára van rögzítve. Üzemeltetési utasítás MOVITRAC LTP 17

18 5 Elektromos szerelés Telepítés 5.2 Telepítés A frekvenciaváltót az alábbi ábra szerint kösse be. Ügyeljen a motor csatlakozódobozának helyes csatlakoztatásra. Két alapvető kapcsolási mód áll rendelkezésre: csillag és delta. A motor bekötésének feltétlenül ahhoz a feszültséghez kell igazodnia, amelyen a motort üzemeltetni kívánják. További információk az alábbi ábrán találhatók. Az ajánlott kábelméretek a 10. fejezetben vannak feltüntetve. Erősáramú kábelként 4 eres, PVC szigetelésű, árnyékolt kábel használata ajánlott, fektetésekor tartsák be a megfelelő előírásokat és szabályzatokat. Minden MOVITRAC LTP földelőkapcsát egyenként közvetlenül a földelő gyűjtősínre kell csatlakoztatni (a szűrőn át, ha be van szerelve), az alább látható módon. A MOVITRAC LTP földelőcsatlakozását tilos az egyik frekvenciaváltóról a másikra továbbvezetni. Éppígy tilos más készülékekre/készülékekről is átvezetni. A földhurok impedanciájának meg kell felelnie a mindenkori biztonsági előírásoknak. Az UL előírások betartásához minden földelőcsatlakozáshoz UL engedéllyel rendelkező krimpelőszemet kell használni A motor csatlakozódobozának csatlakozói A motorok vagy csillag vagy delta vagy csillag-csillag vagy Nema-csillag formában köthetők be. A motor típustáblája szolgál felvilágosítással az adott kapcsolási mód feszültségtartományáról. Ennek meg kell felelnie a MOVITRAC LTP készülék üzemi feszültségének. R13 W2 U2 V2 W2 U1 U2 V1 V2 W1 U1 V1 W1 U V W U V W Kisfeszültség Í Nagyfeszültség Õ 18 Üzemeltetési utasítás MOVITRAC LTP

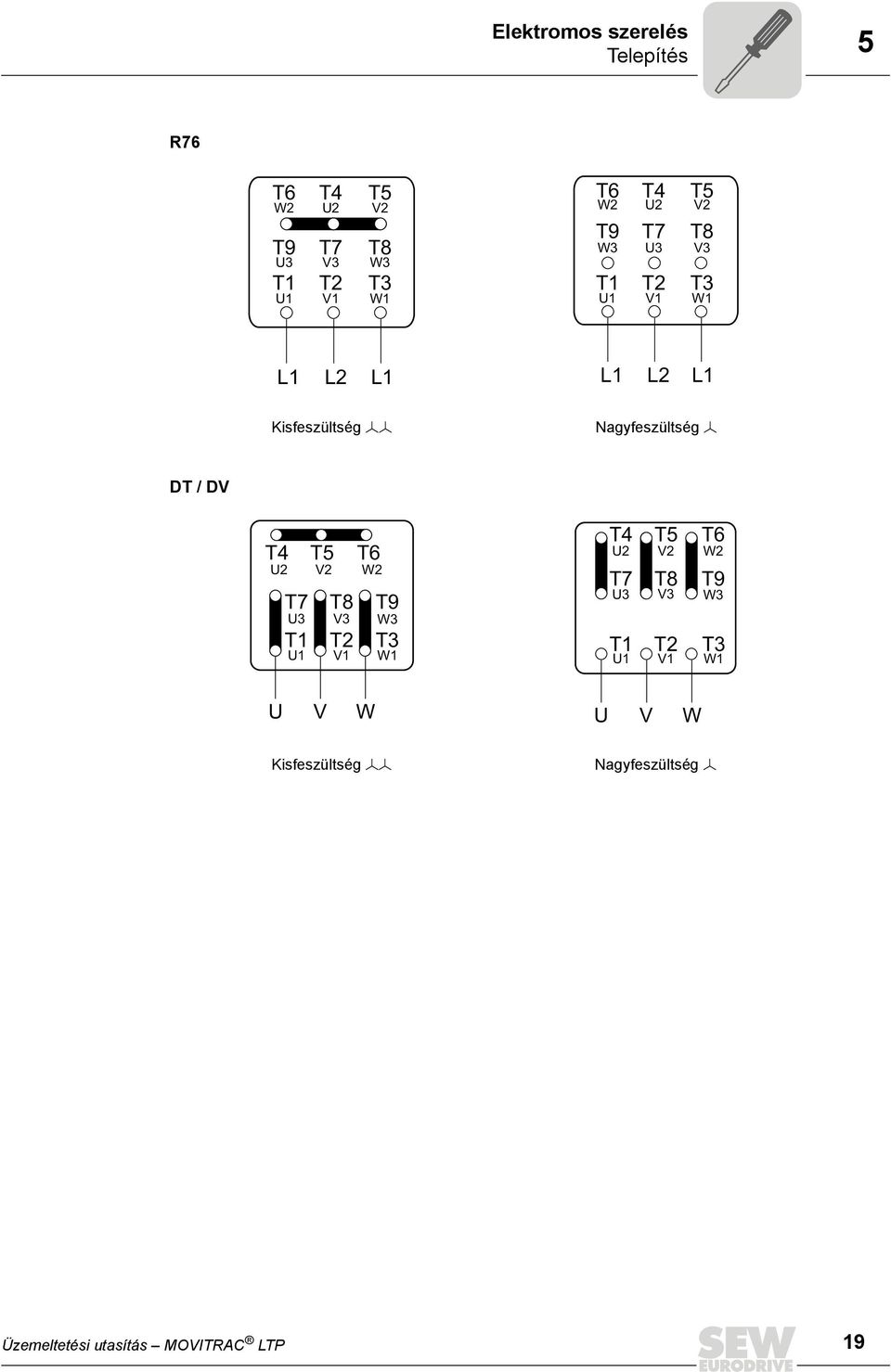

19 Elektromos szerelés Telepítés 5 R76 T6 T4 T5 W2 U2 V2 T9 T7 T8 U3 V3 W3 T1 T2 T3 U1 V1 W1 T6 T4 T5 W2 U2 V2 T9 U1 T7 V1 T8 W3 U3 V3 T1 T2 T3 W1 L1 L2 L1 L1 L2 L1 Kisfeszültség ÕÕ Nagyfeszültség Õ DT / DV T4 T5 T6 U2 V2 W2 T7 T8 T9 U3 U1 V3 V1 W3 T1 T2 T3 W1 T4 T5 T6 U2 V2 W2 T7 T8 T9 U3 T1 T2 T3 U1 V3 V1 W3 W1 U V W U V W Kisfeszültség ÕÕ Nagyfeszültség Õ Üzemeltetési utasítás MOVITRAC LTP 19

20 5 Elektromos szerelés Telepítés A frekvenciaváltó és a motor csatlakoztatása VIGYÁZAT! Áramütés veszélye! A szakszerűtlen bekötés nagyfeszültség általi veszélyeztetéshez vezethet. Halál vagy súlyos testi sérülések. Az alább megadott csatlakoztatási sorrendet feltétlenül be kell tartani! F11/F12/F13 L1 L2/N L3 nem 1 fázisú 230 V-os PE K10 (AC-3) [1] L1 L2 L3 U AC U AC U AC opcionális ND.. bemeneti fojtótekercs L1' L2' L3' F14/F15 F14/F15 F14/F15 L1 L2 L3 [2] K11 (AC-3) K11 (AC-3) +V K11 (AC-3) erősáramú rész 11 [4] K12 (AC-3) [3] GND [V+] +V GND K12 (AC-3) GND U V W BR + BW.. / BW..-T fékellenállás csatlakoztatása* * 1 fehér BG 2 piros 3 BGE 4 kék 5 DT/DV/D: Váltakozó áramú és egyenáramú oldalon történő lekapcsolás 1 BMK piros fehér kék 2. ábra: Az erősáramú rész bekötési rajza fehér 1 BG 2 piros 3 BGE 4 kék 5 DT/DV/D: Váltakozó áramú oldalon történő lekapcsolás M 3 fázisú BW 64606AHU [1] a táphálózat és a frekvenciaváltó közötti hálózati kontaktor [2] a fék-egyenirányító hálózati táplálása, a K10 szimultán kapcsolja [3] vezérlőkontaktor / -relé, a frekvenciaváltó belső reléérintkezőjéről [4] kap feszültséget és így táplálja a fék-egyenirányítót [4] a frekvenciaváltó potenciálmentes reléérintkezője [V+] a vezérlőkontaktor /-relé külső feszültségellátása * 2-es vagy nagyobb kiviteli méret 20 Üzemeltetési utasítás MOVITRAC LTP

21 Elektromos szerelés Telepítés 5 MEGJEGYZÉS A fék-egyenirányítót külön hálózati tápvezetékkel csatlakoztassa. A motorfeszültséggel való táplálás nem megengedett! A 230 V-os és 400 V-os frekvenciaváltóknál a bemenetnél nem szükséges hálózati fojtótekercs, kivéve ha nem garantálható a megadott hálózati feszültség. A 0,37 kw (0,5 LE) 5,5 kw (7,5 LE) teljesítményű frekvenciaváltókat el kell látni külső hálózati fojtótekerccsel, ha a hálózat minősége nem garantálható. A 0,75 kw (1 LE) 5,5 kw (7,5 LE) teljesítményű 575 V-os frekvenciaváltóknál mindig szükséges külső hálózati fojtótekercs. Minden 7,5 kw (10 LE) feletti teljesítményű frekvenciaváltó fel van szerelve beépített fojtótekerccsel, és így nem igényel külső fojtótekercset a tranziens áramok elleni védelemként. Külső hálózati fojtótekercs 230 V-os vagy 400 V-os, max. 5,5 kw (7,5 LE) teljesítményű frekvenciaváltóknál szükséges, ha az alábbi feltételek közül egy vagy több teljesül: helyi generátor nagy terhelések azonos hálózaton nagy dv / dt feszültségingadozás (pl. hegesztőkészülékek használata esetén) kültéri szivattyúállomás védelem nélküli tápvezetékkel, amelyet villámcsapás érhet Az alábbi esetekben a fékáramkör lekapcsolásakor mindig meg kell szakítani az egyenés a váltakozó áramú oldalt is: minden emelőmű-alkalmazásnál, a gyors fékreakciót igénylő hajtásoknál. Feltétlenül figyelembe kell venni a fékcsatlakozó bekötési sorrendjét. A helytelen csatlakoztatás a fék tönkremenetelét eredményezi. A fék-egyenirányítót saját hálózati vezetékkel kell csatlakoztatni. A motorfeszültséggel való táplálás nem megengedett! Amennyiben a fék-egyenirányítót a kapcsolószekrényben helyezik el, az egyenirányító és a fék közötti kábelt a többi erősáramú kábeltől elkülönítve kell vezetni. A fékegyenirányító kábeleit csak akkor szabad más kábelekkel együtt vezetni, ha a többi kábel árnyékolva van. A fék-egyenirányító (BGx) relékimeneten keresztüli vezérléséhez a P2-13 paramétert állítsa 3-ra Termikus motorvédelem (TF / TH) A belső PTC hőmérséklet-érzékelővel (TF, TH vagy hasonló) rendelkező motorok közvetlenül csatlakoztathatók a MOVITRAC LTP készülékre. A hibát ekkor a frekvenciaváltó kijelzi. A hőmérséklet-érzékelőt ilyenkor az 1. kapocsra (+24 V) és a 3. bináris bemenetre kell csatlakoztatni. A túlmelegedési hibaüzenetek fogadásához a P2-01 paramétert külső hibabemenet (external trip input) értékre kell állítani. A kioldási küszöböt 2,5 kê értékre kell állítani. Üzemeltetési utasítás MOVITRAC LTP 21

22 5 Elektromos szerelés Telepítés A jelkapcsok áttekintése A vezérlőkapcsok 11 pólusú dugaszolható csatlakozón át érhetők el. Az összes kapocs galvanikusan leválasztott, és így közvetlenül más készülékekhez csatlakoztatható. STOP! A MOVITRAC LTP sérülésének veszélye. A felhasználói relékimeneten kívül tilos más kapcsot a hálózati feszültségre kötni, különben károsodik a készülék. A felhasználói relékimenetet max. 250 V váltakozó feszültségre méretezték. Minden más bemenet legfeljebb 30 V egyenfeszültséget visel el károsodás nélkül. A be- és kimenetek funkcióit a felhasználó konfigurálhatja. Minden üzemmód paraméterkészletek segítségével állítható be. A +24 V-os kimenetről max. 100 ma, az analóg kimenetről max. 20 ma áram vételezhető. IP20 és IP55 IP55 kapcsoló opcióval +24 V DI 1 DI 2 DI V AI/DI 0 V AO/DO 0 V reléérintkező relé referenciapotenciálja +24 V DI 1 DI 2 DI V AI/DI 0 V AO/DO 0 V reléérintkező relé referenciapotenciálja AHU WD EV A jelkapocstömb az alábbi jelcsatlakozókkal rendelkezik: 64608AHU Érintkező Jel Kapcsolat Leírás száma V +24 V-os kimeneti ref. Referencia a DI1 DI3 aktiválásához (100 ma max.) 2 DI1 1. bináris bemenet Pozitív logika 3 DI2 / DO2 2. bináris bemenet / 2. bináris kimenet 4 DI3 / AI2 3. bináris bemenet / 2. analóg bemenet logikai 1 bemeneti fesz.tartomány: DC 8 30 V logikai 0 bemeneti fesz.tartomány: DC 0 8 V Pozitív logika (P2-33) logikai 1 bemeneti fesz.tartomány: DC 8 30 V logikai 0 bemeneti fesz.tartomány: DC 0 8 V 0 10 V, 0 20 ma, 4 20 ma V +10 V-os kimeneti ref. 24 V-os referencia az analóg bemenet számára (pot.-táplálás +, 100 ma max., 1 kê min.) 6 AI / DI analóg bemenet (12 bit) 4. bináris bemenet 7 0 V 0 V-os referenciapotenciál 8 AO / DO analóg kimenet (8 bit) bináris kimenet 9 0 V 0 V-os referenciapotenciál 0 10 V, V, 0 24 V, V logikai 1 bemeneti fesz.tartomány: DC 8 30 V (P2-30) 0 V-os referencia az analóg bement számára (pot.- táplálás ) 0 10 V, 4 20 ma analóg 24 V, 20 ma digitális (P2-36) 0 V-os referencia az analóg kimenet számára 10 reléérintkező reléérintkező Záró (AC 250 V / DC 30 5 A) 11 relé referenciapote nciálja relé referenciapotenciálja 22 Üzemeltetési utasítás MOVITRAC LTP

23 Elektromos szerelés Telepítés 5 Fontos információk a vezérlőkapocsról Maximális bemeneti feszültség minden kapcson: DC 30 V Minden kimenet rövidzárbiztos. Ajánlott potenciométer-ellenállás: 1 kw A bináris bemenet megszólalási ideje < 8 ms A bipoláris analóg bemenet megszólalási ideje < 16 ms. Felbontás: ± 12 bit (0,025%) A 2. analóg bemenet megszólalási ideje < 16 ms. Felbontás: +11 bit (0,05%) Az analóg/bináris kimenet megszólalási ideje < 16 ms. Felbontás: 8 bit (0,25%) RJ11 kommunikációs aljzat Az RJ11 kommunikációs aljzat használható a PC-vel UWS11A interfész-átalakítón át folytatott RS-485-kommunikáció létrehozására. A MOVITRAC LTP készülékeknél ez az RJ11 interfész használható MODBUS kommunikációs hálózat létrehozására. [1] [2] [3] [4] [5] [6] 57406AXX [1] RS-485 / MODBUS 1) [2] RS-485+ / belső busz 1) [3] RS-485 / belső busz 1) [4] +24 V [5] 0 V [6] RS-485+ / MODBUS 1) 1) A bitformátum meghatározása a következő: 1 start- / 8 adat- / 1 stopbit, paritás nincs A belső busz átviteli sebessége 115 kbaud (bps). Ez használható a frekvenciaváltók közötti kommunikációra. Ebben az esetben max. 63 frekvenciaváltó kommunikálhat egymással. A MODBUS RTU 9,6 és 115 kbaud (bps) közötti átviteli sebességekkel dolgozik. Használható külső PLC-vel vagy terepibusz-gatewayjel folytatott közvetlen kommunikációra. Ebben az esetben max. 63 frekvenciaváltó vezérelhető a buszkommunikációval. Üzemeltetési utasítás MOVITRAC LTP 23

24 5 Elektromos szerelés Optikai interfész 5.3 Optikai interfész Az RJ11 csatlakozó mellett található optikai interfészt főleg a hajtás kézi kezelőkészülék segítségével történő üzembe helyezésére és felügyeletére használják. Ha telepítve van az LTP Shell CE program, akkor használható a kézi kezelőkészülék a hajtás üzembe helyezésére és aktuális állapotának felügyeletére. 5.4 UL szerinti telepítés Az UL szerinti telepítéshez vegye figyelembe a következő tudnivalókat: A frekvenciaváltók 0 50 C környezeti hőmérséklet között üzemeltethetők. Csak 75 C környezeti hőmérsékletre méretezett réz csatlakozókábelt használjon. A MOVITRAC LTP erősáramú kapcsainak megengedett meghúzási nyomatéka: 1-es, 2-es és 3-as kiviteli méret = 1 Nm 4-es kiviteli méret = 4 Nm 5-ös és 6-os kiviteli méret = 8 Nm A MOVITRAC LTP frekvenciaváltók alkalmasak olyan földelt csillagpontú hálózatokon történő üzemeltetésre (TN és TT hálózatok), amelyeknek max. szállított hálózati árama és max. hálózati feszültsége a következő táblázatok szerinti. A következő táblázatokban feltüntetett biztosítékadatok az adott hajtásszabályozók előtét-biztosítékainak megengedett maximális értékei. Csak olvadóbiztosítékokat használjon. Külső DC 24 V feszültségforrásként csak korlátozott kimeneti feszültséggel (U max = DC 30 V) és korlátozott kimeneti árammal (I = < 8 A) rendelkező bevizsgált készüléket használjon. Az UL engedély nem földelt csillagpontú hálózatra (IT hálózatra) nem érvényes V-os készülékek MOVITRAC LTP Rövidzártűrés Max. hálózati feszültség Biztosíték 0004 AC 5000 A AC 240 V AC 6 A / 250 V 0008 AC 5000 A AC 240 V AC 10 A / 250 V 0015 AC 5000 A AC 240 V AC 20 A / 250 V 0030, 0040, 022 AC 5000 A AC 240 V AC 32 A / 250 V 0055 AC 5000 A AC 240 V AC 50 A / 250 V 0075 AC 5000 A AC 240 V AC 80 A / 250 V 0110, 0150 AC 5000 A AC 240 V AC 100 A / 250 V 0185 AC 5000 A AC 240 V AC 125 A / 250 V 0220 AC A AC 240 V AC 160 A / 250 V 0300 AC A AC 240 V AC 200 A / 250 V 0370, 0450 AC A AC 240 V AC 300 A / 250 V 0550 AC A AC 240 V AC 350 A / 250 V 0750 AC A AC 240 V AC 400 A / 250 V 0900 AC A AC 240 V AC 500 A / 250 V 24 Üzemeltetési utasítás MOVITRAC LTP

25 Elektromos szerelés UL szerinti telepítés V-os készülékek MOVITRAC LTP Rövidzártűrés Max. hálózati feszültség Biztosíték 0008, 0015, 0022 AC 5000 A AC 480 V AC 10 A / 600 V 0040 AC 5000 A AC 480 V AC 20 A / 600 V 0055, 0075 AC 5000 A AC 480 V AC 32 A / 600 V 0110, 0150 AC 5000 A AC 480 V AC 50 A / 600 V 0185 AC 5000 A AC 480 V AC 80 A / 600 V 0220, 0300 AC 5000 A AC 480 V AC 100 A / 600 V 0370 AC 5000 A AC 480 V AC 125 A / 600 V 0450 AC A AC 480 V AC 160 A / 600 V 0550 AC A AC 480 V AC 200 A / 600 V 0750, 0900 AC A AC 480 V AC 300 A / 600 V 1100 AC A AC 480 V AC 350 A / 600 V 1320 AC A AC 480 V AC 400 A / 600 V 1600 AC A AC 480 V AC 500 A / 600 V V-os készülékek MOVITRAC LTP Rövidzártűrés Max. hálózati feszültség Biztosíték 0008 AC 5000 A AC 575 V AC 6 A / 600 V 0015, 0022, 0037 AC 5000 A AC 575 V AC 10 A / 600 V 0055 AC 5000 A AC 575 V AC 20 A / 600 V 0075, 0110 AC 5000 A AC 575 V AC 32 A / 600 V 0150 AC 500 A AC 575 V AC 25 A / 600 V 0220 AC 500 A AC 575 V AC 50 A / 600 V 0300 AC 500 A AC 575 V AC 63 A / 600 V 0450 AC 1000 A AC 575 V AC 80 A / 600 V Üzemeltetési utasítás MOVITRAC LTP 25

26 5 Elektromos szerelés Elektromágneses összeférhetőség 5.5 Elektromágneses összeférhetőség A MOVITRAC LTP frekvenciaváltó-sorozatot gépekben és berendezésekben történő alkalmazásra tervezték. Eleget tesz az elektromágneses összeférhetőségről szóló EN Változtatható ú villamos hajtások termékszabványnak. A hajtásrendszer elektromágneses összeférhetőség szempontjából megfelelő telepítéséhez be kell tartani a 2004/108/EK (EMC) irányelv előírásait Zavartűrés A MOVITRAC LTP eleget tesz az EN szabvány ipari és háztartási (könnyűipari) területre vonatkozó zavartűrési előírásainak Zavarkibocsátás Zavarkibocsátás vonatkozásában a MOVITRAC LTP eleget tesz az EN és az EN szabvány határértékeinek, és így mind ipari, mind háztartási (könnyűipari) területen alkalmazható. Az optimális EMC-értékek érdekében a hajtásokat a Telepítés c. fejezet 18. oldalon megadott csatlakoztatási irányelveinek megfelelően kell telepíteni. Ennek során ügyelni kell a hajtásrendszer jó földelő csatlakoztatására. A zavarkibocsátási előírások teljesítéséhez árnyékolt motorkábeleket kell használni. Az alábbi táblázat hajtásalkalmazások esetében meghatározza a MOVITRAC LTP alkalmazási feltételeit: Hajtástípus/-teljesítmény C1 kat. (B osztály) C2 kat. (A osztály) C3 kat. 230 V, 1 fázisú LTPA xxxx 2B1-x-xx 230 V, 3 fázisú LTPA xxxx 2A3-x-xx 400 V, 3 fázisú LTPA xxxx 5A3-x-xx 525 V és 575 V, háromfázisú LTPA xxxx 603-x-xx További szűrés nem szükséges Használjon árnyékolt motorkábelt Használjon 5 m-nél rövidebb árnyékolt motorkábelt Használjon 5 m-nél rövidebb árnyékolt motorkábelt Használjon külső szűrőt Használjon árnyékolt motorkábelt További szűrés nem szükséges Használjon árnyékolt motorkábelt További szűrés nem szükséges Használjon árnyékolt motorkábelt 26 Üzemeltetési utasítás MOVITRAC LTP

27 Üzembe helyezés A kezelőkészülék működési módja I Üzembe helyezés 6.1 A kezelőkészülék működési módja Minden MOVITRAC LTP alapkivitelben fel van szerelve kezelőkészülékkel, amely lehetővé teszi, hogy további készülékek nélkül üzemeltessék és állítsák be a hajtást. A kezelőkészülék 5 gombbal rendelkezik, ezek funkciója a következő: Start / futtatás Stop / reset Navigálás Fel Le Motor engedélyezése Motor leállítása / hibanyugtázás Nyomja meg és engedje el az A / Hz / 1/min kijelzéséhez. Nyomja meg és tartsa nyomva a paraméterszerkesztő üzemmód megnyitásához ill. bezárásához. Paraméter / érték növelése Paraméter / érték csökkentése A kezelőkészülék start- és stopgombja inaktivált, ha a paraméterek a gyári beállításra vannak állítva. A kezelőkészülék <Start> / <Stop> gombjának engedélyezéséhez a P1-12 paramétert 1 vagy 2 értékűre kell állítani (lásd a Standard paraméterek c. fejezetet). A paramétermódosítás menüjéhez csak a Navigálás gombbal lehet hozzáférni. Tartsa nyomva ezt a gombot (> 1 másodperc), a paramétermódosítás és a valós idejű kijelzés (a hajtás üzemállapota / a) üzemmódja közötti oda-/visszaváltáshoz. Röviden nyomja meg a gombot (< 1 másodperc) a futó hajtás üzemi a és üzemi árama közötti váltáshoz. [1] [4] [2] [5] [3] [6] 54787AXX [1] Kijelző [2] Start [3] Stop / reset [4] Navigálás [5] Fel [6] Le MEGJEGYZÉS A készülék gyári beállításainak visszaállításához tartsa nyomva a Fel, a Le és a Stop gombot egyidejűleg, 2 másodpercnél hosszabban. A kijelzőmezőben P-deF jelenik meg. A módosítások jóváhagyásához és a frekvenciaváltó visszaállításához nyomja meg a Stop gombot. Üzemeltetési utasítás MOVITRAC LTP 27

28 6 I 0 Üzembe helyezés Egyszerű üzembe helyezés 6.2 Egyszerű üzembe helyezés FIGYELEM! Forgó tengely veszélye az automatikus illesztési (autotune) folyamat során. Könnyebb sérülések. Válassza le a terhelést a motorról. Tegye meg a forgó tengely okozta veszély elhárításához szükséges óvintézkedéseket. 1. Csatlakoztassa a motort a frekvenciaváltóhoz, figyelembe véve a motor feszültségtartományát. 2. Adja meg a motor típustábláján található motoradatokat: P1-07 = motor névleges feszültsége P1-08 = motor névleges árama P1-09 = motor névleges frekvenciája 3. Hozzon létre kapcsolatot az 1. és a 2. kapocs között, ezzel engedélyezve a hajtást. A frekvenciaváltó statikus automatikus illesztést hajt végre, amelynek során beméri a motortekercset. Az automatikus illesztés (autotune) csak egyszer megy végbe az első üzembe helyezést követően. Ha nem megy végbe automatikus illesztés, akkor annak aktiválásához állítsa a P4-02 paraméter értékét 1 -re. Biztonsági okokból a P4-02 paraméter csak a frekvenciaváltónál állítható be és aktiválható. 4. A nagyteljesítményű jeladómentes vektoros szabályozáshoz a következő beállítások végzendők el: P1-14 értéke 101, P4-01 értéke 0 és P4-05 = cos Φ / a motor teljesítménytényezője (a motor adattáblájáról). Ha a P4-02 értékét 1-re állítja, önműködően elindul a motortekercset bemérő automatikus illesztés (autotune) Kapcsokon át történő üzemeltetés (gyári beállítás) A kapcsokon át történő üzemeltetéshez (standard beállítás): Győződjön meg arról, hogy a P1-12 értéke 0 (gyári beállítás). Csatlakoztasson egy kapcsolót a felhasználói kapocstömb 1. és 2. kapcsa közé. Csatlakoztasson egy (1 k 10 k) potenciométert az 5., 6. és 7. kapocs közé; a csúszóérintkezőt a 6. érintkezőre kapcsolja. Zárja a kapcsolót, ezzel engedélyezve a hajtást. Állítsa be a potenciométerrel a ot. MEGJEGYZÉS Az IP55 kapcsolószekrényben elhelyezett opcionális kapcsoló előzetes beállítása FWD / REV (P1-12 = 0 és P2-01 = 0). A motor sebessége potenciométerrel állítható be. 28 Üzemeltetési utasítás MOVITRAC LTP

29 Üzembe helyezés Egyszerű üzembe helyezés I Kezelőkészülék üzemmód A kezelőkészülékkel történő üzemeltetéshez: A P-12 legyen 1-re (egyirányú) vagy 2-re (kétirányú) állítva. A hajtás engedélyezése céljából csatlakoztasson huzalátkötést vagy kapcsolót a felhasználói kapocstömb 1. és 2. kapcsa közé. Ez után nyomja meg a <Start> gombot. Megtörténik a hajtás engedélyezése 0,0 Hz frekvenciával. A <Fel> gomb megnyomásával növelhető a. A hajtás a <Stop> gombbal állítható le. *Ha ekkor ismét megnyomja a <Start> gombot, a hajtás visszatér a legutóbbi ra, kivéve, ha 0 ról történő indulást konfiguráltak (lásd P2-19). (Ha a kétirányú üzemmódot aktiválták (P1-12 = 2), akkor az irány a <Start> gomb megnyomásával fordítható meg.) MEGJEGYZÉS A kívánt célsebesség álló helyzetben a <Stop> gomb megnyomásával előre beállítható. Ezt követően a <Start> gombot megnyomva a hajtás egy rámpa mentén erre a ra gyorsul Fontos paraméterek A maximális és minimális a P1-01 és P1-02 paraméterrel állítható be. A gyorsítási és lassítási értékek a P1-03 és a P1-04 paraméterrel állíthatók be. A motor típustáblájának adatai a P1-07 P1-10 paraméterrel adhatók meg. Üzemeltetési utasítás MOVITRAC LTP 29

30 7 I 0 Üzemeltetés és szerviz A hajtás állapota 7 Üzemeltetés és szerviz A következő információ azért kerül kijelzésre, hogy a hajtás üzemállapotát bármikor le lehessen olvasni: Állapot Drive OK Drive running Fault / trip Jelentés statikus hajtásállapot hajtás üzemi állapota hiba 7.1 A hajtás állapota Statikus hajtásállapot Az alábbi lista megadja, mely rövidítések jelennek meg a hajtás állapotinformációjaként, ha áll a motor. Rövidítés StoP P-deF Stndby Leírás A frekvenciaváltó teljesítményfokozata lekapcsolva. Ez az üzenet jelenik meg, ha a hajtás áll és nem keletkezett hiba. A hajtás normál üzemre kész. Az előre beállított paraméterek betöltve. Ez az üzenet jelenik meg, ha a felhasználó kiadja a gyárilag beállított paraméterek betöltésének parancsát. Mielőtt a hajtás ismét üzemelni tudna, meg kell nyomni a Reset gombot. A hajtás készenléti (standby) üzemmódban van. Ez az üzenet 30 másodperccel azután jelenik meg, hogy a hajtás elérte a 0 ot és az alapjel szintén A hajtás üzemi állapota Az alábbi lista megadja, mely rövidítések jelennek meg a hajtás állapotinformációjaként, ha üzemel a motor. A kezelőkészülék <Navigálás> gombjával lehetséges a kimeneti frekvencia, a kimeneti áram és a közötti átváltás. Rövidítés H xxx A xxx xxxx Leírás A frekvenciaváltó kimeneti frekvenciájának kijelzése Hz-ben. Ez az üzenet üzemelő hajtásnál jelenik meg. A frekvenciaváltó kimeneti áramának kijelzése amperben. Ez az üzenet üzemelő hajtásnál jelenik meg. A hajtás percenkénti kihajtási ának kijelzése. Ez az üzenet üzemelő hajtásnál jelenik meg, ha a P-09 paraméternél megadták a motor névleges át (villogó pontok) A frekvenciaváltó kimeneti árama meghaladja a P1-08 paraméternél eltárolt áramértéket. A MOVITRAC LTP felügyeli a túlterhelés mértékét és időtartamát. A túlterhelés mértékétől függően a MOVITRAC LTP I.t-trP üzenettel kiold. Auto-t A motorparaméterek automatikus mérése, a motorparaméterek konfigurálásához. Az automatikus illesztés (autotune) a gyárilag beállított paraméterekkel történő üzem utáni első engedélyezéskor megy végbe, és amikor módosítják a P1-08 paramétert. Az automatikus illesztés végrehajtásához nem szükséges hardveres engedélyezés. C xxx A skálázási tényezője. A P2-21 és P2-22 paraméterre vonatkoztatva. 30 Üzemeltetési utasítás MOVITRAC LTP

31 Üzemeltetés és szerviz Hibaüzenetek és hibaarchívum I Hibaüzenetek és hibaarchívum Hibaelhárítás Hibakeresés Tünet Túlterhelés vagy túláram miatti kioldás a gyorsítás során terheletlen motornál Túlterhelés vagy túláram a motor nem forog A hajtás nincs engedélyezve a kijelzőn StoP marad A hajtás vektoros üzemmódra beállítva nem működik előírásszerűen A hajtás nagyon hideg környezetben nem indul A -korlátozás vagy a névleges frekvencia paramétere nem emelhető 250 Hz, 500 Hz vagy 1000 Hz fölé. Nincs hozzáférés a kiterjesztett menühöz Ok és megoldás Ellenőrizze a motor kapcsainak csillag / delta kapcsolását. A motor és a frekvenciaváltó üzemi feszültségének egyeznie kell. Az átkapcsolható feszültségű motornál mindig a delta kapcsolás adja a kisebb feszültséget. Ellenőrizze, hogy nem akadt-e meg a forgórész. Győződjön meg arról, hogy ki van oldva a mechanikus fék (ha van). Ellenőrizze, hogy az 1. bináris bemeneten rendelkezésre áll-e hardver engedélyező jele. Ügyeljen a helyes +24 V-os felhasználói kimeneti feszültségre (az 5. és 7. kapocs között). Ha helytelen, ellenőrizze a felhasználói kapocsléc huzalozását. Ellenőrizze, hogy a P1-12 paraméter kapcsokon vagy kezelőkészüléken át történő üzemeltetésre van-e állítva. Ha a kezelőkészülék-üzemmód van kiválasztva, nyomja meg a <Start> gombot. A hálózati feszültségnek meg kell felelnie a specifikációnak. Az automatikus paraméterillesztés (autotune) végrehajtása előtt a motor típustáblájának értékeit kell megadni a P1-07, P1-08, P1-09 paraméternél. Az automatikus illesztés végrehajtásához állítsa a P4-02 értékét 1-re. A hajtás -10 C alatti környezeti hőmérséklet esetén esetleg nem indul el. Ilyen körülmények között gondoskodjon arról, hogy egy hőforrás a helyszínen 0 C felett tartsa a környezeti hőmérsékletet. A motor max. kimeneti frekvenciáját a kapcsolási frekvencia korlátozza. A P2-24 értékét legalább 16-szor nagyobbra kell állítani a motor szükséges kimeneti frekvenciájánál, mielőtt a maximális vagy a névleges frekvencia szükséges paraméterét be lehetne állítani. A P1-14 paramétert a kiterjesztett hozzáférési kódra kell állítani. Ez a 101, kivéve, ha a felhasználó a P2-37 paraméternél módosította a kódot Hibaarchívum A P1-13 paraméter paraméter üzemmódban archiválja az utolsó 4 hibát és / vagy eseményt. Minden hiba rövidített formában jelenik meg. Az utoljára fellépett hiba jelenik meg először (a P1-13 értékeihez való belépés után). Minden új hiba a lista felső végére kerül, a többi hiba lejjebb csúszik. A legrégebbi hiba törlődik a hibanaplóból. MEGJEGYZÉS Ha a hibanaplóban szereplő legfrissebb hiba egy feszültséghiány hiba, akkor további feszültséghiány-hibák nem kerülnek bejegyzésre a hibanaplóba. Ezáltal elkerülhető, hogy a hibanapló megteljen a MOVITRAC LTP minden lekapcsolásakor törvényszerűen fellépő feszültséghiány-hibákkal. Üzemeltetési utasítás MOVITRAC LTP 31

32 7 I 0 Üzemeltetés és szerviz Hibaüzenetek és hibaarchívum Hibaüzenetek Hibaüzenet Magyarázat P-dEF A gyárilag beállított paraméterek betöltve. O-I Túláram a motorhoz menő frekvenciaváltó-kimeneten. Motortúlterhelés. Túlmelegedés a frekvenciaváltó hűtőtesténél. I_t-trP OI-b A frekvenciaváltó túlterhelése miatti hiba. Akkor lép fel, ha a frekvenciaváltó bizonyos ideig a (a P1-08 paraméternél meghatározott) névleges áram 100%-ánál nagyobb áramot adott ki. A kijelző a túlterhelés jelzésére villog. Fékcsatorna túlárama. Túláram a fékellenállás áramkörében. Megoldás Nyomja meg a STOP gombot. A hajtás ekkor a kívánt alkalmazásra konfigurálható. Ellenőrizze, hogy nincs-e fáziszárlat vagy földzárlat a motornál vagy az összekötőkábelnél. Ellenőrizze a terhelést mechanikailag megakadás, befékezett állapot és lökésszerű terhelés szempontjából. Győződjön meg arról, hogy a motor típustáblájának paramétereit helyesen adták meg: P1-07, P1-08, P1-09. Vektoros szabályozás esetén (P4-01 = 0 vagy 1): Ellenőrizze a motor teljesítménytényezőjét a P4-05 paraméternél. Csökkentse a -szabályozó kör erősítését a P4-03 paraméternél. Győződjön meg arról, hogy az automatikus illesztést (autotune) a csatlakoztatott motorhoz sikeresen végrehajtották. Növelje meg a rámpaidőt a P1-03 paraméternél. Növelje meg a gyorsítási rámpa idejét vagy csökkentse a motor terhelését. Ellenőrizze, hogy megfelel-e a kábel hossza az előírásoknak. Győződjön meg arról, hogy a motor típustáblájának paramétereit helyesen adták meg: P1-07, P1-08, P1-09. Vektoros szabályozás esetén (P4-01 = 0 vagy 1) a motor teljesítménytényezőjét is ellenőrizni kell a P4-05 paraméternél. Győződjön meg arról, hogy az automatikus illesztést (autotune) a csatlakoztatott motorhoz sikeresen végrehajtották. Ellenőrizze a terhelést mechanikailag, hogy meggyőződjön arról, hogy az szabadon mozgatható és sem nem akad, sem más mechanikai zavar nem áll fenn. Ellenőrizze a fékellenállás tápvezetékét. Ellenőrizze a fékellenállás értékét. A méretezési táblázatok minimális ellenállásértékeit be kell tartani. OL-br A fékellenállás túlterhelt. Növelje a lassítási időt, csökkentse a terhelés tehetetlenségét vagy kapcsoljon párhuzamosan további fékellenállásokat. A méretezési táblázatok minimális ellenállásértékeit be kell tartani. PS-trP Belső végfokhiba Hiba a hajtás engedélyezésekor: Ellenőrizze, hogy nincs-e huzalozási hiba vagy rövidzárlat. Ellenőrizze, hogy nincs-e fáziszárlat vagy földzárlat. Hiba üzem közben: Ellenőrizze, hogy nem lép-e fel hirtelen túlterhelés vagy túlmelegedés. Esetleg további szabad hely vagy hűtés szükséges. O_Uolt U_Uolt Közbensőköri sín túlfeszültsége Közbensőköri sín feszültséghiánya Ellenőrizze, hogy nem túl nagy vagy túl kicsi-e a tápfeszültség. Ha a hiba lassításkor lép fel, akkor a P1-04 paraméternél növelni kell a lassítási időt. A hajtás kikapcsolásakor rutinszerűen fellép. Ha járó hajtásnál lép fel, ellenőrizze a hálózati feszültséget. O-t Hűtőtest túlmelegedése Ellenőrizze a frekvenciaváltó hűtését és a szekrény méreteit. Esetleg további szabad hely vagy hűtés szükséges. U-t Túlhűlés -10 C alatti környezeti hőmérséklet esetén lép fel. A hajtás elindításához emelje a hőmérsékletet -10 C fölé. th-flt Hibás termisztor a hűtőtestnél. Kérjen tanácsot az SEW-EURODRIVE szervizétől. E-triP Külső hiba (a 3. bináris bemenettel kapcsolatban) F Az analóg bemenet árama a definiált tartományon kívülre esik. Külső hiba a 3. bináris bemenetnél. A nyitó érintkező valamilyen okból nyitott. Ellenőrizze a motor termisztorát (ha csatlakoztatva van). X3 Győződjön meg arról, hogy a bemeneti áram a P2-36 paraméternél definiált tartományon belülre esik-e. Ellenőrizze az összekötőkábelt. 32 Üzemeltetési utasítás MOVITRAC LTP

33 Üzemeltetés és szerviz SEW elektronikai szerviz I 0 7 Hibaüzenet Magyarázat SC-trP Kommunikációs kimaradás hiba Ellenőrizze a frekvenciaváltó és a külső készülékek közötti kommunikációs kapcsolatot. Győződjön meg arról, hogy a hálózatban minden frekvenciaváltó egyértelmű címmel rendelkezik. P-LOSS Bemeneti fáziskimaradás hiba Az egyik bemeneti fázis kimaradása háromfázisú váltakozó áramú hálózatra tervezett frekvenciaváltónál. Ph-1b Fázis-aszimmetria A hálózati bemeneti feszültség aszimmetriája 30 másodpercnél hosszabban 3% feletti. Ellenőrizze a bemeneti feszültséget és a biztosítékokat. data-f Belső memóriahiba A paraméter nem tárolódott, a gyári beállítások visszaállítva. Próbálja újra. Ha a probléma ismételten fellép, forduljon az SEW-EURODRIVE szervizéhez. At-FO1 Sikertelen automatikus illesztés Megoldás A motor mért állórész-ellenállása fázisról fázisra ingadozó. Győződjön meg arról, hogy a motor helyesen van csatlakoztatva. Ellenőrizze, hogy a tekercs ellenállása és szimmetriája megfelelő-e. At-FO2 A motor mért állórész-ellenállása túl nagy. Győződjön meg arról, hogy a motor helyesen van csatlakoztatva. Ellenőrizze, hogy a motor teljesítménye megfelel-e a csatlakoztatott frekvenciaváltó teljesítményének. At-FO3 A motor mért induktivitása túl kicsi. Győződjön meg arról, hogy a motor helyesen van csatlakoztatva. At-FO4 A motor mért induktivitása túl nagy. Győződjön meg arról, hogy a motor helyesen van csatlakoztatva. Ellenőrizze, hogy a motor teljesítménye megfelel-e a csatlakoztatott frekvenciaváltó teljesítményének. At-FO5 A mért motorparaméterek nem konvergensek. Győződjön meg arról, hogy a motor helyesen van csatlakoztatva. Ellenőrizze, hogy a motor teljesítménye megfelel-e a csatlakoztatott frekvenciaváltó teljesítményének. SPIn-F Sikertelen spin start A spin start funkció nem tudta felvenni a motor át. 7.3 SEW elektronikai szerviz Beküldés javításra Ha a hiba nem hárítható el, kérjük, forduljon az SEW-EURODRIVE elektronikai szervizéhez. Ha a készüléket javításra beküldi, kérjük, adja meg a következőket: gyártási szám (Æ típustábla) típusjel az alkalmazás rövid leírása (hajtási eset, vezérlés kapcsokon át vagy sorosan) csatlakoztatott elemek (motor stb.) a hiba jellege kísérő körülmények saját vélemény előzetes szokatlan események stb. Üzemeltetési utasítás MOVITRAC LTP 33

34 8 P6.. P60. P600 Paraméterek Paraméter-hozzáférés és visszaállítás 8 Paraméterek 8.1 Paraméter-hozzáférés és visszaállítás A paraméter-hozzáférés és a módosítás intuitív módon, az alábbi ábra szerint történik: VALÓSIDEJŰ KIJELZÉS Tartsa nyomva a <Navigálás> gombot 1 másodpercnél hosszabban Tartsa nyomva a <Navigálás> gombot 1 másodpercnél hosszabban, vagy legalább 30 másodpercig ne nyomjon meg egy gombot se PARAMÉTERSZÁM MÓDOSÍTÁSA Nyomja meg a <Navigálás> gombot PARAMÉTERÉRTÉK MÓDOSÍTÁSA 55992AHU Valósidejű kijelzés A normál kijelzési üzemmód (valósidejű) lehetővé teszi az alább feltüntetett változók valósidejű megjelenítését. Információ típusa Kijelzett betű Kijelzett érték Mértékegység Számított 0 ± /min Kimeneti frekvencia H 0 ±2000 Hz Kimeneti áram A 0 100,0 amper Kimeneti teljesítmény P kw A <Navigálás> gombot röviden (1 másodpercnél rövidebben) megnyomva válthat az egyik változóról a következőre. A motoráramét ismét a kijelzése követi. 34 Üzemeltetési utasítás MOVITRAC LTP
