1 Szerelési útmutató Szakemberek számára Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára VU INT..06/5-5 HU Kiadó/gyártó Vaillant GmbH Berghauser Strasse Remscheid Telefon info@vaillant.de

2 Tartalom Tartalom Biztonság.... Kezelésre vonatkozó figyelmeztetések.... A személyzet szükséges képesítése.... Általános biztonsági utasítások....4 Rendeltetésszerű használat Rendeltetésszerű használat CE tanúsítvány Előírások (irányelvek, törvények, szabványok)... 7 Megjegyzések a dokumentációhoz Tartsa be a jelen útmutatóval együtt érvényes dokumentumokban foglaltakat A dokumentumok megőrzése Az útmutató érvényessége... 8 A rendszer áttekintése Szerelési lehetőségek Tanúsított égéstermék rendszerek és komponensek A rendszer áttekintése Komponensek Rendszerfeltételek Maximális csőhosszúságok Szükséges aknakeresztmetszetek A Vaillant fűtéstechnikai termékeihez tartozó égéstermék elvezető rendszerek műszaki jellemzői Az aknával szemben támasztott követelmények a füstgázelvezetéshez Kondenzátum ártalmatlanítása A torkolat helyzete A tető fölötti kitorkollás helyzete A füstgáz vezetése épületekben A kaszkád méretei A sorosan szerelt kaszkád beszerelési magassága A hát a háthoz szerelt kaszkád beszerelési magassága Az L-alakban szerelt kaszkád beszerelési magassága Szükséges belmagasság A "sorosan szerelt kaszkád méretei 4 termék szerelési példáján A "hát a háthoz" kaszkád méretei 6 termék szerelése esetén A "L-alakban" kaszkád méretei 5 termék szerelése esetén Égéstermék csatlakozó és a vízszintes égéstermék elvezető szerelése Termékek soros szerelése Termékek szerelése hát a háthoz A kaszkád és a függőleges égéstermék vezeték közötti égéstermék vezeték szerelése... 8 A 60, 00, 50 mm-es rendszerek szerelése aknába Alapkészlet a szerelvényaknába történő beszereléshez A függőleges födémáttörés szerelése Égéstermék vezeték szerelése a külső falra mm rendszer szerelése aknába Alapkészlet a szerelvényaknába történő beszereléshez Vevőszolgálat... 9 Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

3 Biztonság Biztonság. Kezelésre vonatkozó figyelmeztetések A műveletekre vonatkozó figyelmeztetések osztályozása A műveletekre vonatkozó figyelmeztetések osztályozása az alábbiak szerint figyelmeztető ábrákkal és jelzőszavakkal a lehetséges veszély súlyossága szerint történik: Figyelmeztető jelzések és jelzőszavak Veszély! Közvetlen életveszély vagy súlyos személyi sérülések veszélye Veszély! Áramütés miatti életveszély Figyelmeztetés! Könnyebb személyi sérülés veszélye Vigyázat! Anyagi és környezeti károk kockázata. A személyzet szükséges képesítése Jelen útmutató a szakembereknek szól... Feljogosított szakember A Vaillant-termékek telepítését, szerelését és szétszerelését, üzembe helyezését, karbantartását, javítását és üzemen kívül helyezését csak feljogosított szakemberek végezhetik el. Tudnivaló Képzettsége alapján minden szakember csak bizonyos szakmai ágazatra rendelkezik képesítéssel. Csak akkor dolgozhat a készülékeken, ha rendelkezik a szükséges képesítéssel. A szakembernek munkája során be kell tartania az összes vonatkozó irányelvet, szabványt, törvényt és más előírásokat.. Általános biztonsági utasítások.. Mérgezés veszélye a kilépő égéstermékek miatt A szakszerűtlenül beépített égéstermék elvezetőn égéstermék áramolhat ki. A termék üzembe helyezése előtt ellenőrizze a teljes égéstermék elvezetés rögzítettségét és tömítettségét. Az égéstermék elvezető előre nem látható hatások miatt megsérülhet. Az évente esedékes karbantartás alkalmával az alábbi szempontok szerint ellenőrizze az égéstermék elvezető rendszert: külső hiányosságok, mint ridegedés és sérülések biztos csőkötések és rögzítések.. Életveszély, az égéstermék elvezetés tömítetlensége miatt A tömítetlen csöveknél és a sérült tömítéseken kiszivároghat az égéstermék. Az ásványalapú zsírok károsíthatják a tömítéseket. A csöveket eredeti csomagolásukban kell a beszerelés helyére szállítani. Ha a hőmérséklet 0 C alatt van, a csöveket melegítse fel a szerelés megkezdése előtt. Ne szereljen be sérült csövet. Összeállításukkor tolja a csöveket ütközésig a karmantyúba. Az égéstermék csöveket vágja méretre a sima végüknél, a hossztengelyükre merőleges vágással. 5 mm A csöveket sorjátlanítani kell és az éleiket le kell tompítani a beszerelésük előtt, hogy ne sértsék fel a tömítéseket, a fémforgácsot el kell távolítani _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató

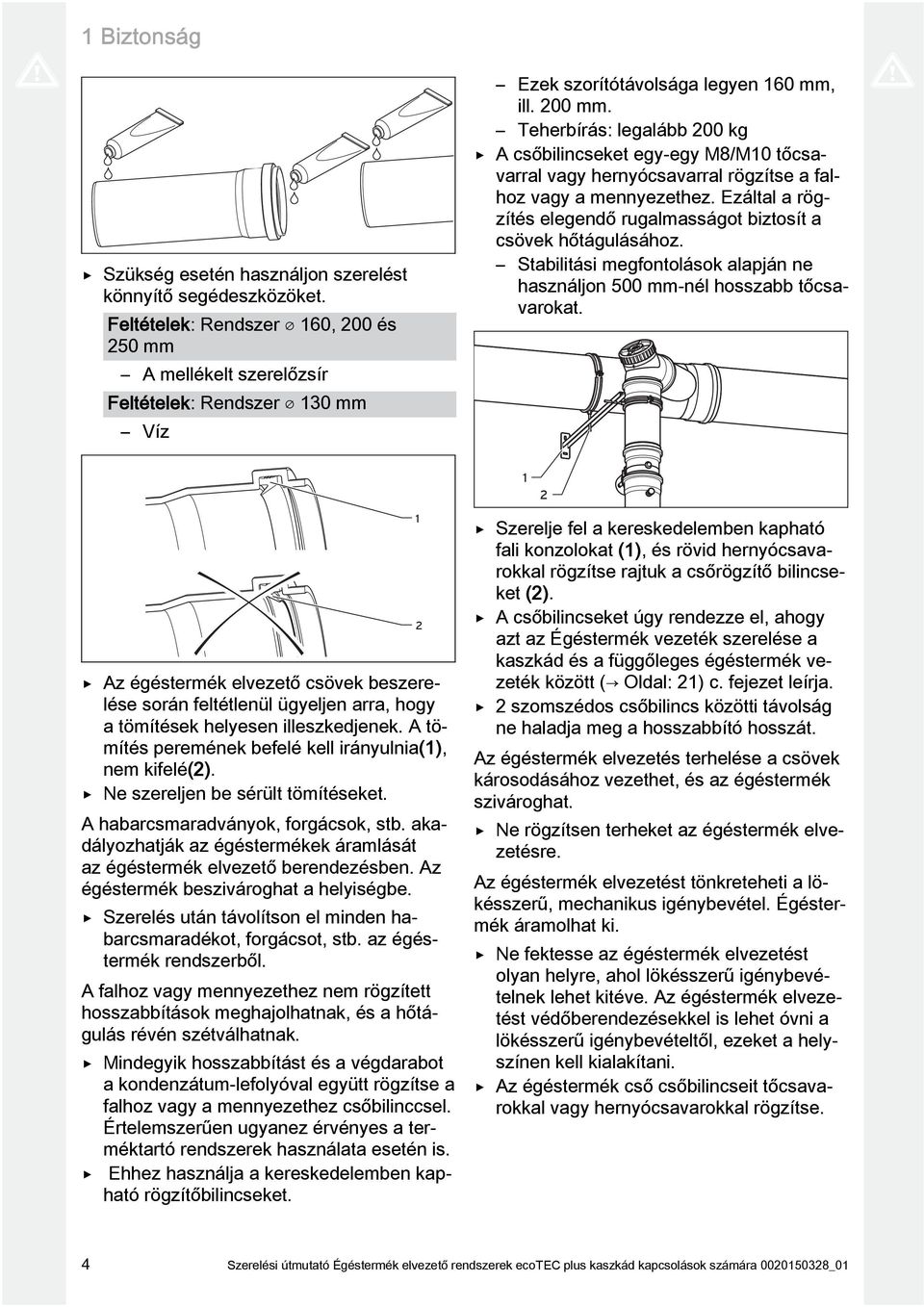

4 Biztonság Szükség esetén használjon szerelést könnyítő segédeszközöket. Feltételek: Rendszer 60, 00 és 50 mm A mellékelt szerelőzsír Feltételek: Rendszer 0 mm Víz Ezek szorítótávolsága legyen 60 mm, ill. 00 mm. Teherbírás: legalább 00 kg A csőbilincseket egy-egy M8/M0 tőcsavarral vagy hernyócsavarral rögzítse a falhoz vagy a mennyezethez. Ezáltal a rögzítés elegendő rugalmasságot biztosít a csövek hőtágulásához. Stabilitási megfontolások alapján ne használjon 500 mm-nél hosszabb tőcsavarokat. Az égéstermék elvezető csövek beszerelése során feltétlenül ügyeljen arra, hogy a tömítések helyesen illeszkedjenek. A tömítés peremének befelé kell irányulnia(), nem kifelé(). Ne szereljen be sérült tömítéseket. A habarcsmaradványok, forgácsok, stb. akadályozhatják az égéstermékek áramlását az égéstermék elvezető berendezésben. Az égéstermék beszivároghat a helyiségbe. Szerelés után távolítson el minden habarcsmaradékot, forgácsot, stb. az égéstermék rendszerből. A falhoz vagy mennyezethez nem rögzített hosszabbítások meghajolhatnak, és a hőtágulás révén szétválhatnak. Mindegyik hosszabbítást és a végdarabot a kondenzátum-lefolyóval együtt rögzítse a falhoz vagy a mennyezethez csőbilinccsel. Értelemszerűen ugyanez érvényes a terméktartó rendszerek használata esetén is. Ehhez használja a kereskedelemben kapható rögzítőbilincseket. Szerelje fel a kereskedelemben kapható fali konzolokat (), és rövid hernyócsavarokkal rögzítse rajtuk a csőrögzítő bilincseket (). A csőbilincseket úgy rendezze el, ahogy azt az Égéstermék vezeték szerelése a kaszkád és a függőleges égéstermék vezeték között ( Oldal: ) c. fejezet leírja. szomszédos csőbilincs közötti távolság ne haladja meg a hosszabbító hosszát. Az égéstermék elvezetés terhelése a csövek károsodásához vezethet, és az égéstermék szivároghat. Ne rögzítsen terheket az égéstermék elvezetésre. Az égéstermék elvezetést tönkreteheti a lökésszerű, mechanikus igénybevétel. Égéstermék áramolhat ki. Ne fektesse az égéstermék elvezetést olyan helyre, ahol lökésszerű igénybevételnek lehet kitéve. Az égéstermék elvezetést védőberendezésekkel is lehet óvni a lökésszerű igénybevételtől, ezeket a helyszínen kell kialakítani. Az égéstermék cső csőbilincseit tőcsavarokkal vagy hernyócsavarokkal rögzítse. 4 Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

5 Biztonság.. Életveszély az égéstermék elvezetés nyílásain kiáramló égéstermék miatt Az égéstermék elvezetés valamennyi, ellenőrzési célból nyitható nyílását az üzembe helyezés előtt be kell zárni, amelynek működés közben is zárva kell lennie. Az égéstermék elvezetés nyílásait csak szakember nyithatja ki...4 Fulladásveszély a hiányzó szellőzés miatt Ha a termék szellőzetlen helyiségben van felállítva, akkor fennáll a fulladás veszélye. Biztosítsa a helyiség elegendő szellőzését. Alakítson ki szabadba vezető szellőzőnyílást a helyiségben. A nyílás belső keresztmetszete: 50 cm²..5 Fulladásveszély a felállítás helyén levő nyomáshiány miatt A ventilátorok nyomáshiányt hoznak létre a helyiségben, amelynek hatására az égéstermék a torkolatból a helyiségbe szívódhat be az égéstermék vezeték és az akna közötti gyűrűs résen át. A helyiség levegőjétől függő üzemeltetés esetén a terméket nem szabad olyan helyiségben felállítani, amelynek levegőjét ventilátorok szívják (pl. szellőzőberendezések, páraleszívók, ruhaszárítók). A termékeket csak akkor szabad a helyiség levegőjétől függően üzemeltetni, ha a termékek és a ventilátorok egyidejű működése nem lehetséges, vagy ha elegendő friss levegő beáramlása biztosított...6 Tűzveszély az égéstermék elvezető berendezés hiányzó villámvédelme miatt Amennyiben az épületnek van villámvédelme, gondoskodjon arról, hogy az égéstermék elvezetés be legyen kötve az épület villámvédelmi rendszerébe. A potenciál kiegyenlítésbe nemesacélból készült, függőleges égéstermék csövet szereljen be...7 Sérülésveszély a lezúduló jég miatt A tető héjazatán átvezetett égéstermék vezető esetében az égéstermékben levő vízpára kedvezőtlen időjárási körülmények között kicsapódhat, és a tető vagy a tetőn levő építmények eljegesedését okozhatja. Épített megoldással gondoskodjon arról, hogy az így képződő jég ne csúszhasson le a tetőről. Szükség esetén szereljen fel jégfogó rácsot...8 Korróziós veszély a füstgázelvezető berendezésben A permetek, oldószerek, tisztítószerek, festékek és ragasztók olyan anyagokat tartalmazhatnak, amelyek a termék üzemeltetése során, kedvezőtlen esetben a füstgázelvezető berendezés korrózióját okozzák. A termékhez vezetett égetőlevegőnek mentesnek kell lennie a vegyi anyagoktól, az nem tartalmazhat pl. fluort, klórt vagy ként. A füstgázelvezetés szereléséhez csakis a megfelelő Vaillant alkatrészeket használja...9 Anyagi kár kockázata nem megfelelő szerszám használata révén A csavarkötések meghúzásához és oldásához mindig megfelelő szerszámot használjon...0 Tűzveszély a túl kis távolság miatt Győződjön meg arról, hogy az égéstermék elvezető az aknán kívül az éghető részegységektől egy minimális távolságra van. Minimális távolság: 5 cm _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató 5

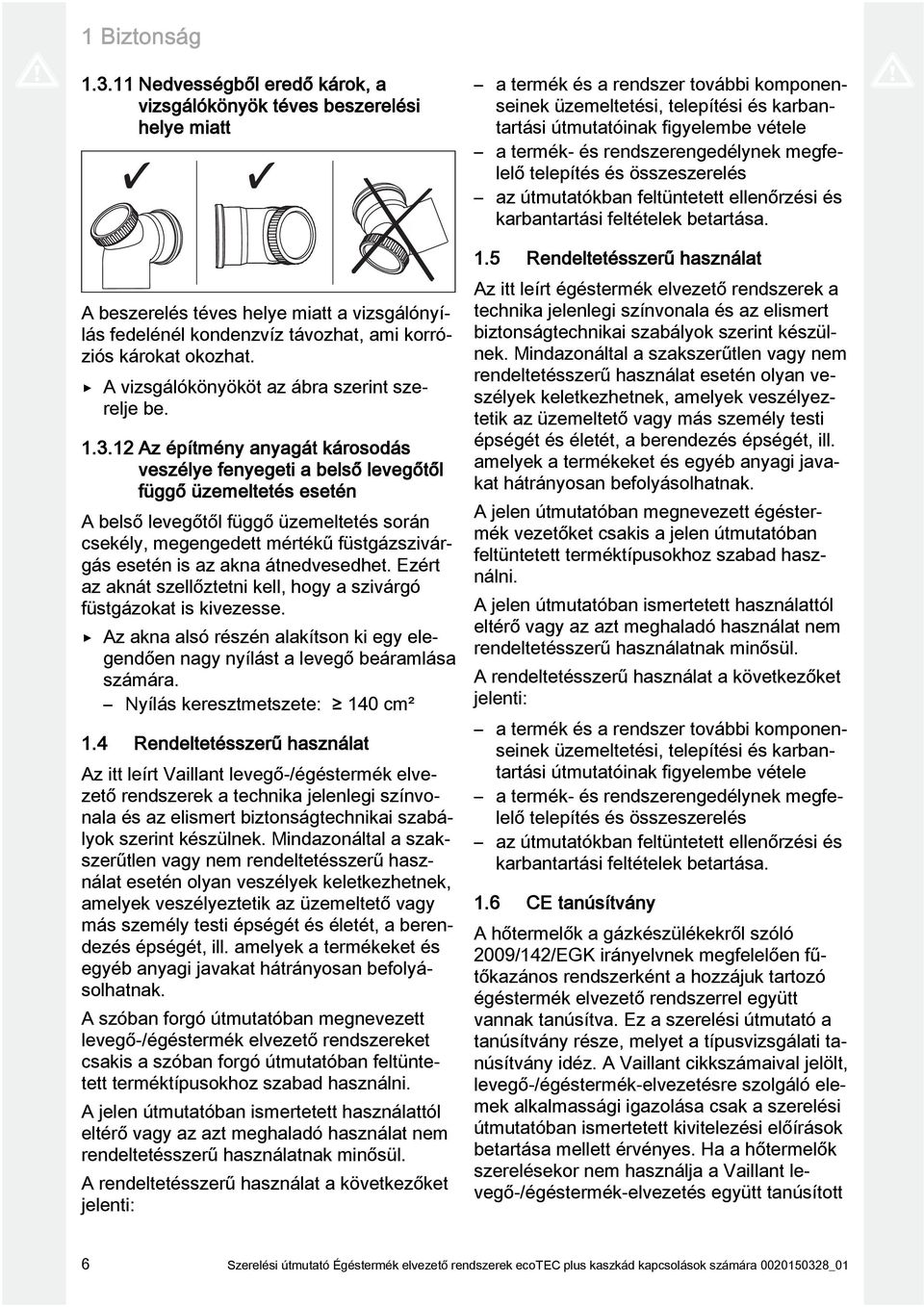

6 Biztonság.. Nedvességből eredő károk, a vizsgálókönyök téves beszerelési helye miatt A beszerelés téves helye miatt a vizsgálónyílás fedelénél kondenzvíz távozhat, ami korróziós károkat okozhat. A vizsgálókönyököt az ábra szerint szerelje be... Az építmény anyagát károsodás veszélye fenyegeti a belső levegőtől függő üzemeltetés esetén A belső levegőtől függő üzemeltetés során csekély, megengedett mértékű füstgázszivárgás esetén is az akna átnedvesedhet. Ezért az aknát szellőztetni kell, hogy a szivárgó füstgázokat is kivezesse. Az akna alsó részén alakítson ki egy elegendően nagy nyílást a levegő beáramlása számára. Nyílás keresztmetszete: 40 cm².4 Rendeltetésszerű használat Az itt leírt Vaillant levegő-/égéstermék elvezető rendszerek a technika jelenlegi színvonala és az elismert biztonságtechnikai szabályok szerint készülnek. Mindazonáltal a szakszerűtlen vagy nem rendeltetésszerű használat esetén olyan veszélyek keletkezhetnek, amelyek veszélyeztetik az üzemeltető vagy más személy testi épségét és életét, a berendezés épségét, ill. amelyek a termékeket és egyéb anyagi javakat hátrányosan befolyásolhatnak. A szóban forgó útmutatóban megnevezett levegő-/égéstermék elvezető rendszereket csakis a szóban forgó útmutatóban feltüntetett terméktípusokhoz szabad használni. A jelen útmutatóban ismertetett használattól eltérő vagy az azt meghaladó használat nem rendeltetésszerű használatnak minősül. A rendeltetésszerű használat a következőket jelenti: a termék és a rendszer további komponenseinek üzemeltetési, telepítési és karbantartási útmutatóinak figyelembe vétele a termék- és rendszerengedélynek megfelelő telepítés és összeszerelés az útmutatókban feltüntetett ellenőrzési és karbantartási feltételek betartása..5 Rendeltetésszerű használat Az itt leírt égéstermék elvezető rendszerek a technika jelenlegi színvonala és az elismert biztonságtechnikai szabályok szerint készülnek. Mindazonáltal a szakszerűtlen vagy nem rendeltetésszerű használat esetén olyan veszélyek keletkezhetnek, amelyek veszélyeztetik az üzemeltető vagy más személy testi épségét és életét, a berendezés épségét, ill. amelyek a termékeket és egyéb anyagi javakat hátrányosan befolyásolhatnak. A jelen útmutatóban megnevezett égéstermék vezetőket csakis a jelen útmutatóban feltüntetett terméktípusokhoz szabad használni. A jelen útmutatóban ismertetett használattól eltérő vagy az azt meghaladó használat nem rendeltetésszerű használatnak minősül. A rendeltetésszerű használat a következőket jelenti: a termék és a rendszer további komponenseinek üzemeltetési, telepítési és karbantartási útmutatóinak figyelembe vétele a termék- és rendszerengedélynek megfelelő telepítés és összeszerelés az útmutatókban feltüntetett ellenőrzési és karbantartási feltételek betartása..6 CE tanúsítvány A hőtermelők a gázkészülékekről szóló 009/4/EGK irányelvnek megfelelően fűtőkazános rendszerként a hozzájuk tartozó égéstermék elvezető rendszerrel együtt vannak tanúsítva. Ez a szerelési útmutató a tanúsítvány része, melyet a típusvizsgálati tanúsítvány idéz. A Vaillant cikkszámaival jelölt, levegő-/égéstermék-elvezetésre szolgáló elemek alkalmassági igazolása csak a szerelési útmutatóban ismertetett kivitelezési előírások betartása mellett érvényes. Ha a hőtermelők szerelésekor nem használja a Vaillant levegő-/égéstermék-elvezetés együtt tanúsított 6 Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

7 Biztonság elemeit, akkor a hőtermelő CE megfelelősége érvényét veszíti. Ezért nyomatékosan ajánljuk a Vaillant levegő-/égéstermék-elvezető rendszerek beszerelését..7 Előírások (irányelvek, törvények, szabványok) Tartsa be a nemzeti előírásokat, szabványokat, irányelveket és jogszabályokat _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató 7

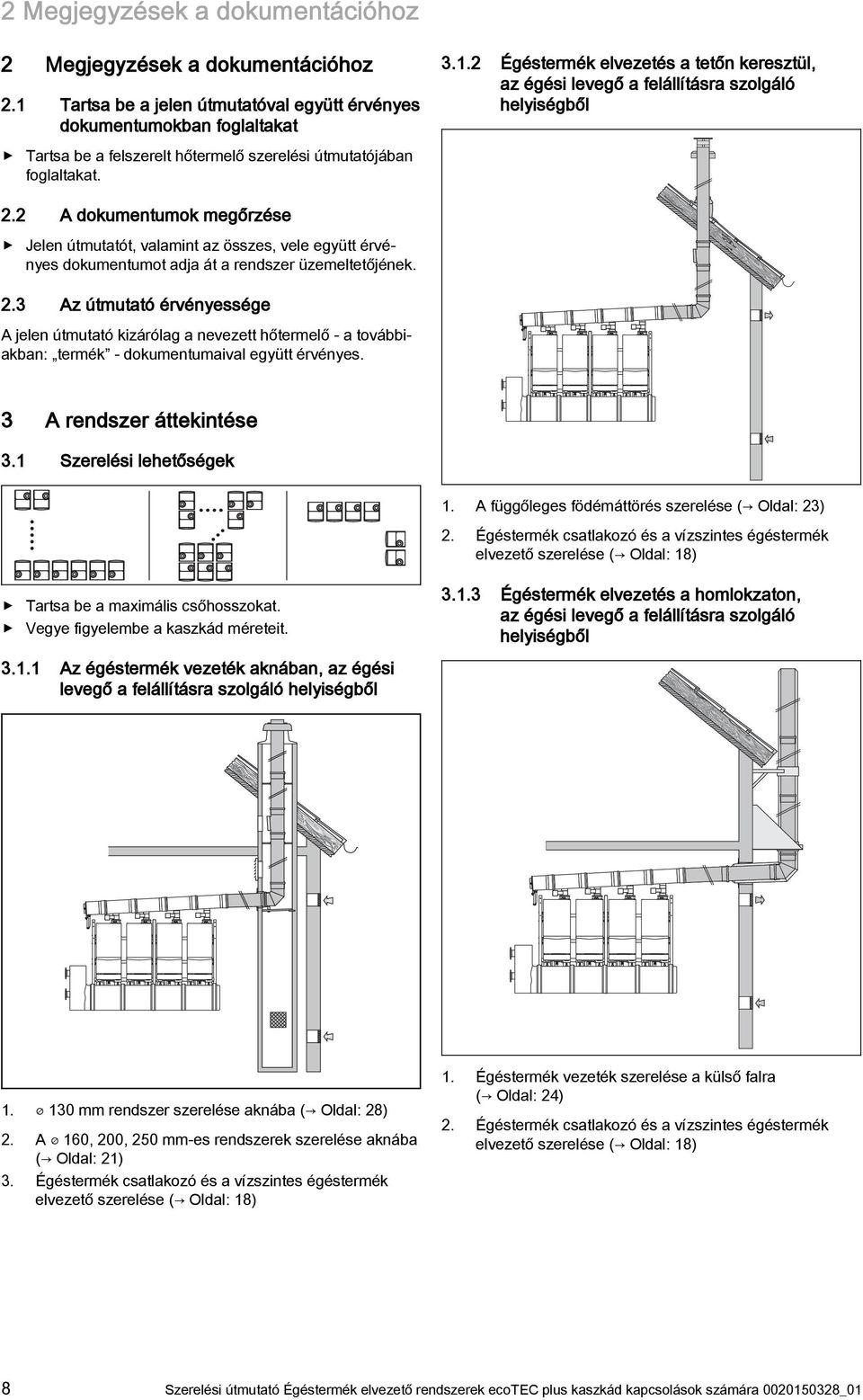

8 Megjegyzések a dokumentációhoz Megjegyzések a dokumentációhoz. Tartsa be a jelen útmutatóval együtt érvényes dokumentumokban foglaltakat.. Égéstermék elvezetés a tetőn keresztül, az égési levegő a felállításra szolgáló helyiségből Tartsa be a felszerelt hőtermelő szerelési útmutatójában foglaltakat.. A dokumentumok megőrzése Jelen útmutatót, valamint az összes, vele együtt érvényes dokumentumot adja át a rendszer üzemeltetőjének.. Az útmutató érvényessége A jelen útmutató kizárólag a nevezett hőtermelő - a továbbiakban: termék - dokumentumaival együtt érvényes. A rendszer áttekintése. Szerelési lehetőségek. A függőleges födémáttörés szerelése ( Oldal: ). Égéstermék csatlakozó és a vízszintes égéstermék elvezető szerelése ( Oldal: 8) Tartsa be a maximális csőhosszokat. Vegye figyelembe a kaszkád méreteit... Égéstermék elvezetés a homlokzaton, az égési levegő a felállításra szolgáló helyiségből.. Az égéstermék vezeték aknában, az égési levegő a felállításra szolgáló helyiségből. 0 mm rendszer szerelése aknába ( Oldal: 8). A 60, 00, 50 mm-es rendszerek szerelése aknába ( Oldal: ). Égéstermék csatlakozó és a vízszintes égéstermék elvezető szerelése ( Oldal: 8). Égéstermék vezeték szerelése a külső falra ( Oldal: 4). Égéstermék csatlakozó és a vízszintes égéstermék elvezető szerelése ( Oldal: 8) 8 Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

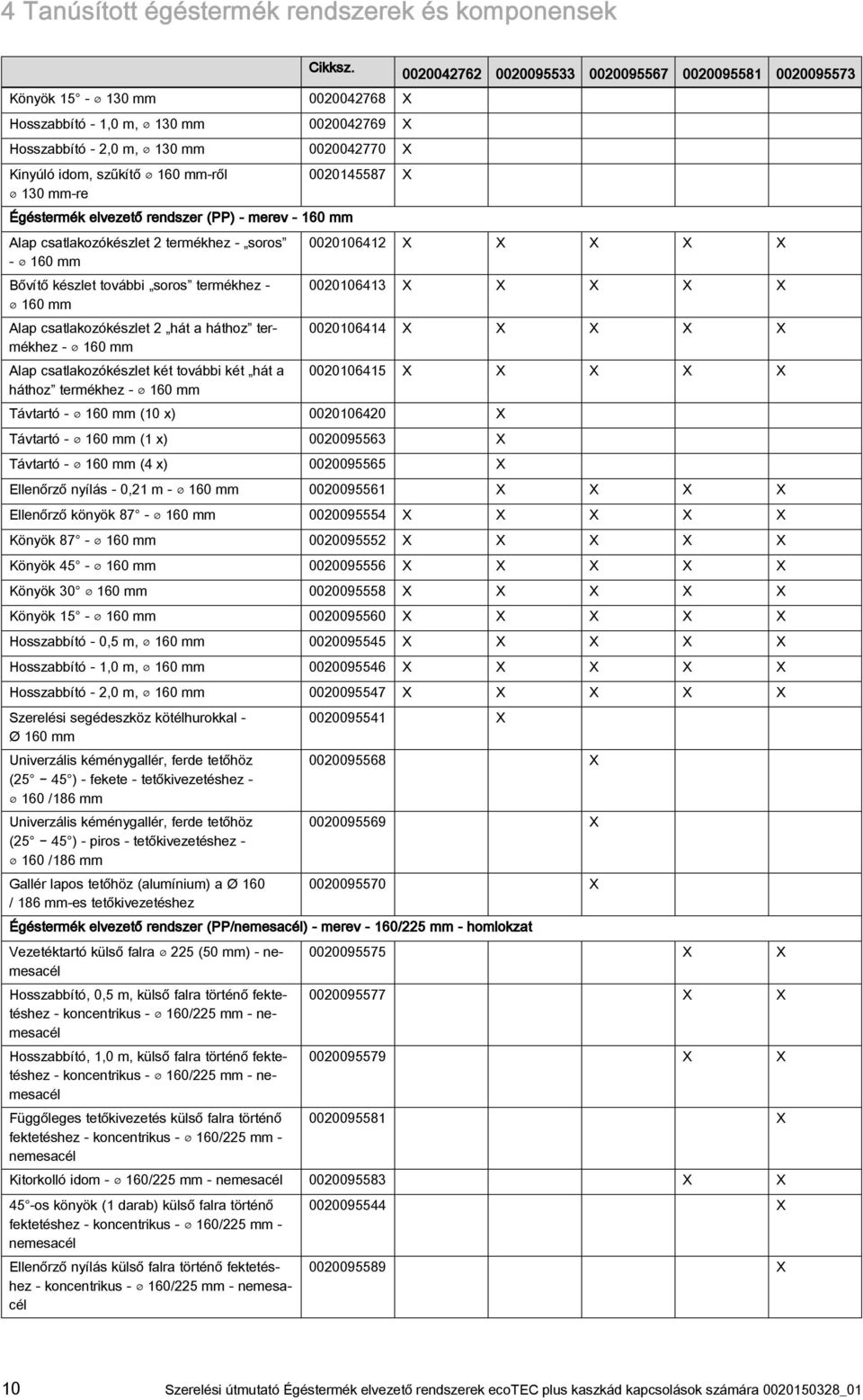

9 Tanúsított égéstermék rendszerek és komponensek 4 4 Tanúsított égéstermék rendszerek és komponensek 4. A rendszer áttekintése Cikk- szám Rendszer Leírás Alapkészlet szerelvényaknába történő beépítéshez (PP) - 0 mm Alapkészlet szerelvényaknába történő beépítéshez (PP) - 60 mm Égéstermék elvezetés aknában, az égési levegő a felállításra szolgáló helyiségből Égéstermék elvezetés aknában, az égési levegő a felállításra szolgáló helyiségből Függőleges tetőkivezetés (műanyag) 60 mm Égéstermék elvezetés a tetőn keresztül, az égési levegő a felállításra szolgáló helyiségből Függőleges tetőkivezetés (nemesacél) - 60 mm Égéstermék elvezetés a tetőn keresztül, az égési levegő a felállításra szolgáló helyiségből Külső fali csatlakozó (nemesacél) - 60/5 mm Égéstermék elvezetés a homlokzaton, az égési levegő a felállításra szolgáló helyiségből Alapkészlet szerelvényaknába történő beépítéshez (PP) - 00 mm Égéstermék elvezetés aknában, az égési levegő a felállításra szolgáló helyiségből Függőleges tetőkivezetés (nemesacél) - 00 mm Égéstermék elvezetés a tetőn keresztül, az égési levegő a felállításra szolgáló helyiségből Külső fali csatlakozó (nemesacél) - 00/00 mm Égéstermék elvezetés a homlokzaton, az égési levegő a felállításra szolgáló helyiségből Alapkészlet szerelvényaknába történő beépítéshez (PP) - 50 mm Égéstermék elvezetés aknában, az égési levegő a felállításra szolgáló helyiségből Függőleges tetőkivezetés (nemesacél) - 50 mm Égéstermék elvezetés a tetőn keresztül, az égési levegő a felállításra szolgáló helyiségből Külső fali csatlakozó (nemesacél) - 50/50 mm Égéstermék elvezetés a homlokzaton, az égési levegő a felállításra szolgáló helyiségből 4. Komponensek Az alábbi táblázat a rendszer-tanúsítás keretében engedélyezett égéstermék elvezető rendszereket és azok tanúsított összetevőit sorolja fel. 4.. Összetevők 0/0/60/(60/5) mm Rendszeren átnyúló komponensek Cikksz Motorikus füstgáz-csappantyú 0 mm X X X X X Tartósín a támkönyök számára - hosszú változat mm Égéstermék elvezető rendszer (PP) - merev - 0 mm X Hosszabbító - 0,5 m, 0 mm X X X X X Hosszabbító -,0 m, 0 mm X X X X X Hosszabbító -,0 m, 0 mm X X X X X Ellenőrző elem - 0,5 m - 00 mm X X X X X Könyök 5-0 mm X X X X X Könyök 0-0 mm X X X X X Könyök 45-0 mm X X X X X Ellenőrző könyök 87-0 mm X X X X X Rögzítő bilincsek (5x) az égéstermék elvezető számára - 0 mm Égéstermék elvezető rendszer (PP) - merev - 0 mm Távtartó - 0 mm (7 x) X Ellenőrző idom - 0 mm X Könyök 87-0 mm X Könyök 45-0 mm X Könyök 0-0 mm X X X X X X _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató 9

10 4 Tanúsított égéstermék rendszerek és komponensek Cikksz. Könyök 5-0 mm X Hosszabbító -,0 m, 0 mm X Hosszabbító -,0 m, 0 mm X Kinyúló idom, szűkítő 60 mm-ről 0 mm-re Égéstermék elvezető rendszer (PP) - merev - 60 mm Alap csatlakozókészlet termékhez - soros - 60 mm Bővítő készlet további soros termékhez - 60 mm Alap csatlakozókészlet hát a háthoz termékhez - 60 mm Alap csatlakozókészlet két további két hát a háthoz termékhez - 60 mm X Távtartó - 60 mm (0 x) X Távtartó - 60 mm ( x) X Távtartó - 60 mm (4 x) X X X X X X X X X X X X X X X X X X X X X Ellenőrző nyílás - 0, m - 60 mm X X X X Ellenőrző könyök mm X X X X X Könyök mm X X X X X Könyök mm X X X X X Könyök 0 60 mm X X X X X Könyök 5-60 mm X X X X X Hosszabbító - 0,5 m, 60 mm X X X X X Hosszabbító -,0 m, 60 mm X X X X X Hosszabbító -,0 m, 60 mm X X X X X Szerelési segédeszköz kötélhurokkal - Ø 60 mm Univerzális kéménygallér, ferde tetőhöz (5 45 ) - fekete - tetőkivezetéshez - 60 /86 mm Univerzális kéménygallér, ferde tetőhöz (5 45 ) - piros - tetőkivezetéshez - 60 /86 mm Gallér lapos tetőhöz (alumínium) a Ø 60 / 86 mm-es tetőkivezetéshez X X X X Égéstermék elvezető rendszer (PP/nemesacél) - merev - 60/5 mm - homlokzat Vezetéktartó külső falra 5 (50 mm) - nemesacél Hosszabbító, 0,5 m, külső falra történő fektetéshez - koncentrikus - 60/5 mm - nemesacél Hosszabbító,,0 m, külső falra történő fektetéshez - koncentrikus - 60/5 mm - nemesacél Függőleges tetőkivezetés külső falra történő fektetéshez - koncentrikus - 60/5 mm - nemesacél X X X X X X X Kitorkolló idom - 60/5 mm - nemesacél X X 45 -os könyök ( darab) külső falra történő fektetéshez - koncentrikus - 60/5 mm - nemesacél Ellenőrző nyílás külső falra történő fektetéshez - koncentrikus - 60/5 mm - nemesacél X X 0 Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

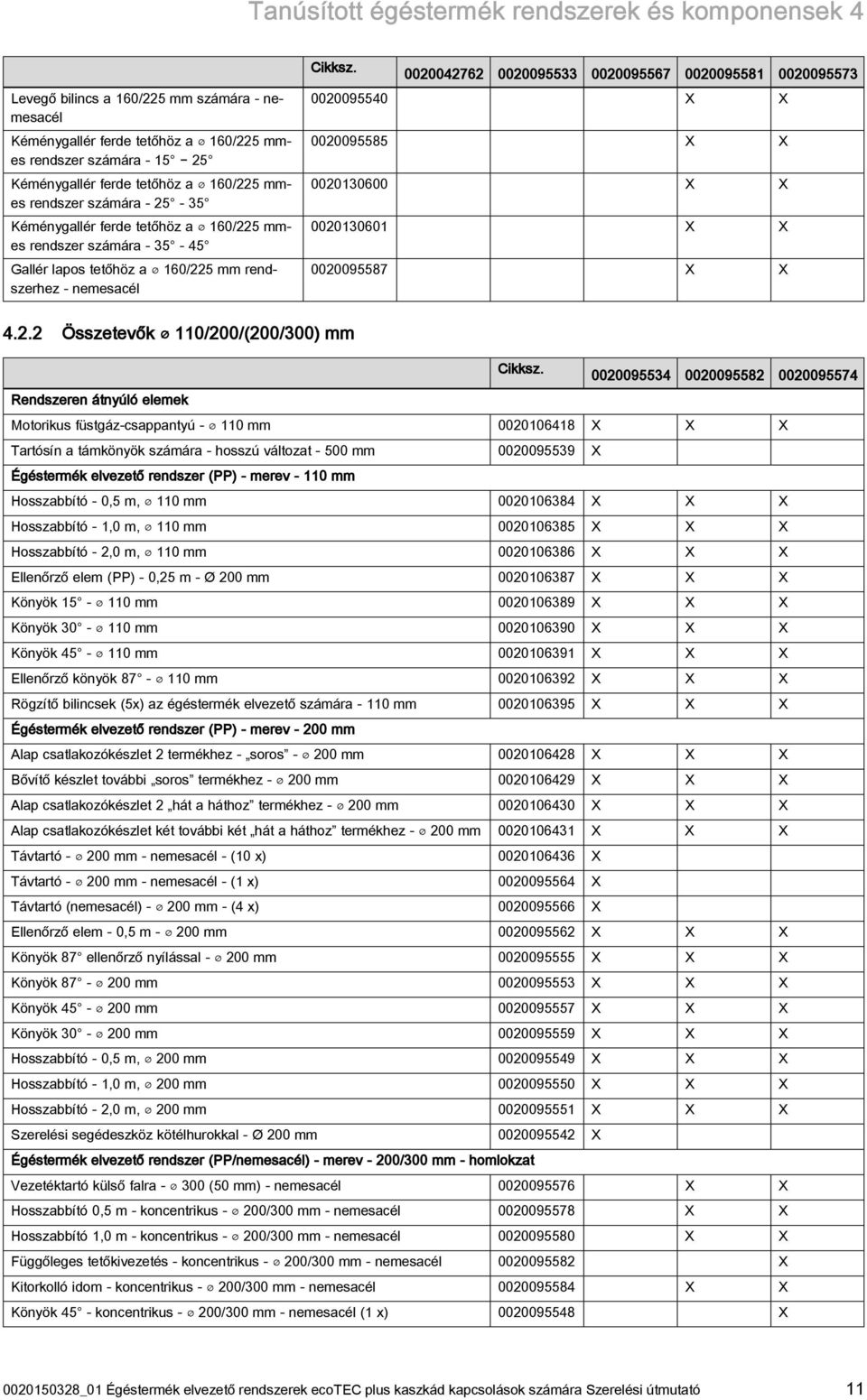

11 Tanúsított égéstermék rendszerek és komponensek 4 Levegő bilincs a 60/5 mm számára - nemesacél Kéménygallér ferde tetőhöz a 60/5 mmes rendszer számára Kéménygallér ferde tetőhöz a 60/5 mmes rendszer számára Kéménygallér ferde tetőhöz a 60/5 mmes rendszer számára Gallér lapos tetőhöz a 60/5 mm rendszerhez - nemesacél Cikksz X X X X X X X X X X 4.. Összetevők 0/00/(00/00) mm Cikksz Rendszeren átnyúló elemek Motorikus füstgáz-csappantyú - 0 mm X X X Tartósín a támkönyök számára - hosszú változat mm X Égéstermék elvezető rendszer (PP) - merev - 0 mm Hosszabbító - 0,5 m, 0 mm X X X Hosszabbító -,0 m, 0 mm X X X Hosszabbító -,0 m, 0 mm X X X Ellenőrző elem (PP) - 0,5 m - Ø 00 mm X X X Könyök 5-0 mm X X X Könyök 0-0 mm X X X Könyök 45-0 mm X X X Ellenőrző könyök 87-0 mm X X X Rögzítő bilincsek (5x) az égéstermék elvezető számára - 0 mm X X X Égéstermék elvezető rendszer (PP) - merev - 00 mm Alap csatlakozókészlet termékhez - soros - 00 mm X X X Bővítő készlet további soros termékhez - 00 mm X X X Alap csatlakozókészlet hát a háthoz termékhez - 00 mm X X X Alap csatlakozókészlet két további két hát a háthoz termékhez - 00 mm X X X Távtartó - 00 mm - nemesacél - (0 x) X Távtartó - 00 mm - nemesacél - ( x) X Távtartó (nemesacél) - 00 mm - (4 x) X Ellenőrző elem - 0,5 m - 00 mm X X X Könyök 87 ellenőrző nyílással - 00 mm X X X Könyök mm X X X Könyök mm X X X Könyök 0-00 mm X X X Hosszabbító - 0,5 m, 00 mm X X X Hosszabbító -,0 m, 00 mm X X X Hosszabbító -,0 m, 00 mm X X X Szerelési segédeszköz kötélhurokkal - Ø 00 mm X Égéstermék elvezető rendszer (PP/nemesacél) - merev - 00/00 mm - homlokzat Vezetéktartó külső falra - 00 (50 mm) - nemesacél X X Hosszabbító 0,5 m - koncentrikus - 00/00 mm - nemesacél X X Hosszabbító,0 m - koncentrikus - 00/00 mm - nemesacél X X Függőleges tetőkivezetés - koncentrikus - 00/00 mm - nemesacél X Kitorkolló idom - koncentrikus - 00/00 mm - nemesacél X X Könyök 45 - koncentrikus - 00/00 mm - nemesacél ( x) X _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató

12 4 Tanúsított égéstermék rendszerek és komponensek Cikksz Ellenőrző elem - 0,66 m - 00/00 mm - nemesacél X Levegő bilincs a 00/00 mm számára - nemesacél X X Kéménygallér ferde tetőhöz a 00/00 mm-es rendszer számára Kéménygallér ferde tetőhöz a 00/00 mm-es rendszer számára Kéménygallér ferde tetőhöz a 00/00 mm-es rendszer számára X X X X X X Gallér lapos tetőhöz a 00/00 mm rendszerhez - nemesacél X X 4.. Összetevők 0/50/(50/50) mm Cikksz Rendszeren átnyúló elemek Motorikus füstgáz-csappantyú - 0 mm X X X Tartósín a támkönyök számára - hosszú változat mm X Égéstermék elvezető rendszer (PP) - merev - 0 mm Hosszabbító - 0,5 m, 0 mm X X X Hosszabbító -,0 m, 0 mm X X X Hosszabbító -,0 m, 0 mm X X X Ellenőrző elem (PP) - 0,5 m - Ø 00 mm X X X Könyök 5-0 mm X X X Könyök 0-0 mm X X X Könyök 45-0 mm X X X Ellenőrző könyök 87-0 mm X X X Rögzítő bilincsek (5x) az égéstermék elvezető számára - 0 mm X X X Égéstermék elvezető rendszer (PP) - merev - 50 mm Alap csatlakozókészlet sorosan kapcsolt termékhez - 50 mm X X X Bővítő készlet további soros termékhez - 50 mm X X X Alap csatlakozókészlet hát a háthoz termékhez - 50 mm X X X Alap csatlakozókészlet két további két hát a háthoz termékhez - 50 mm X X X Távtartó - 50 mm - nemesacél - (0 x) X Távtartó - 50 mm - nemesacél - ( x) X Távtartó - 50 mm - nemesacél - (4 x) X Ellenőrző elem 0,5 m - 50 mm X X X Könyök 87 - ellenőrző nyílással - 50 mm X X X Könyök mm X X X Könyök mm X X X Könyök 0-50 mm X X X Hosszabbító - 0,5 m, 50 mm X X X Hosszabbító -,0 m - 50 mm X X X Hosszabbító -,0 m - 50 mm X X X Szerelési segédeszköz kötélhurokkal - Ø 50 mm X Égéstermék elvezető rendszer (PP/nemesacél) - merev - 50/50 mm - homlokzat Vezetéktartó külső falra mm - nemesacél X X Hosszabbító - koncentrikus - 0,5 m - 50/50 mm - nemesacél X X Hosszabbító - koncentrikus -,0 m - 50/50 mm - nemesacél X X Függőleges tetőkivezetés - koncentrikus - 50/50 mm - nemesacél X Kitorkolló idom - 50/50 mm - nemesacél X X Könyök 45 - koncentrikus - 50/50 mm (x) - nemesacél X Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

13 Tanúsított égéstermék rendszerek és komponensek 4 Cikksz Ellenőrző elem - 0,66 m - 50/50 mm - nemesacél X Levegő bilincs a 50/50 mm számára - nemesacél X X Kéménygallér ferde tetőhöz a 50/50 mm-es rendszer számára Kéménygallér ferde tetőhöz a 50/50 mm-es rendszer számára Kéménygallér ferde tetőhöz a 50/50 mm-es rendszer számára X X X X X X Gallér lapos tetőhöz a 50/50 mm rendszerhez - nemesacél X X _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató

14 5 Rendszerfeltételek 5 Rendszerfeltételek 5. Maximális csőhosszúságok 5.. Csőhosszok égéstermék csappantyúk alkalmazása esetén (a helyiség levegőjétől függő üzemeltetés) Termékek száma Veszély! A kilépő égéstermékek miatti mérgezésveszély! Hiányzó égéstermék csatlakozók esetén a nem működő termékeken égéstermék áramolhat ki. Mindegyik termékre szereljen füstgázcsappantyút. Magasság Az égéstermék csövek szükséges átmérője, mm-ben VU INT 806/5 5 VU INT 006/5 5 m - 50 m m - 0 m ) 60 60/ m - 50 m m - 50 m m - 50 m m - 50 m VU INT 06/5 5 ) Közvetlenül az akna előtt kell lennie a vízszintes (60 mm) és a függőleges (0 mm) égéstermék vezeték közötti átmenetnek. Szerelési útmutató Maximális csőhosszok termék között:,40 m Megengedett hosszabbítások termék között: Egy 87 -os könyök Egy darab egy méteres hosszabbító Maximális csőhossz az utolsó termék és a függőleges égéstermék vezeték között: méter plusz egy 87 -os könyök (vagy x 45 -os könyök) plusz támkönyök Maximális csőhossz a termékek és az égéstermék vízszintes gyűjtővezetéke között: m plusz könyök Minden további m hosszabbítás csökkenti a magasságot 5.. Csőhosszok égéstermék csappantyúk alkalmazása nélkül (a helyiség levegőjétől függő üzemeltetés) Nagy aknakeresztmetszet esetén nagyobb égéstermék vezeték használható, és adott esetben el lehet tekinteni az égéstermék csappantyútól. Termékek száma Veszély! A kilépő égéstermékek miatti mérgezésveszély! Rosszul méretezett égéstermék vezeték esetén a hiányzó égéstermék csappantyú miatt égéstermék áramolhat ki a nem működő termékeken. Csak a megadott átmérőjű és hosszúságú égéstermék csöveket szerelje be. (mm) VU INT 806/5 5 Magasság (m) (mm) VU INT 006/5 5 Magasság (m) VU INT 06/5 5 (mm) Magasság (m) Szerelési útmutató Maximális csőhosszok termék között:,40 m Maximális csőhossz az utolsó termék és a függőleges égéstermék vezeték között: méter plusz egy 87 -os könyök (vagy x 45 -os könyök) plusz támkönyök További hosszabbítások és könyökök nem szerelhetők be. 5. Szükséges aknakeresztmetszetek Akna keresztmetszete (mm) kerek szögletes Égéstermék cső átmérője (mm) x x x x 90 5 m-rel Minden további 87 -os könyök csökkenti a magasságot: 5 m-rel 4 Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

15 Rendszerfeltételek 5 5. A Vaillant fűtéstechnikai termékeihez tartozó égéstermék elvezető rendszerek műszaki jellemzői A Vaillant égéstermék elvezető rendszerei a következő műszaki jellemzőkkel rendelkeznek: Műszaki jellemző Hőállóság Tömörség Kondenzátum-állóság Korrózióállóság Az éghető építőanyagoktól mért távolság Beszerelés helye Égési viszonyok Tűzállóság időtartama Leírás A termék maximális hőmérsékletéhez igazított A termék beltéri és kültéri használatához igazított Gáz és olaj fűtőanyag esetén A gáz és olaj fűtőértékéhez igazított 5 cm A beszerelési útmutató szerint Normál lobbanékonyság (az EN 50- szerinti E osztály) A tűzállóság szükséges időtartamát épületen belül aknával lehet megvalósítani. 5.4 Az aknával szemben támasztott követelmények a füstgázelvezetéshez A Vaillant égéstermék elvezetők nem tűzállók (hatás iránya kívülről befelé). Ha az égéstermék elvezetéseket olyan épületrészeken vezetik keresztül, ahol szükséges a tűzállóság, ott aknát kell kialakítani. Az aknának azt a tűzállóságot (hatás iránya kívülről befelé) kell biztosítania, amely azon épületrészek számára szükséges, amelyeken az égéstermék elvezető berendezés keresztülhalad. A tűzállóság szükséges mértékének meg kell felenie a vonatkozó osztályozásnak (helyiség zárása és hőszigetelés) és eleget kell tennie az épületgépészeti követelményeknek. Vegye figyelembe a nemzeti rendeleteket, előírásokat és szabványokat. Egy, már létező kémény, amit korábban égéstermék elvezetésre használtak, ezeknek a követelményeknek rendszerint eleget tesz és használható az égéstermék elvezetés aknájaként. Az akna gáztömörségének meg kell felelnie az EN 44 szerinti N vizsgálónyomási osztálynak. Egy, már létező kémény, amit korábban égéstermék elvezetésre használtak, ezeknek a követelményeknek rendszerint eleget tesz és használható az égéstermék elvezetés aknájaként. 5.6 A torkolat helyzete Az égéstermék elvezetés kitorkollási helyzetének meg kell felelnie a nemzeti és/vagy helyi előírásoknak. Az égéstermék elvezetés kitorkollását úgy helyezze el, hogy az égéstermékek biztos elvezetése és eloszlása biztosított legyen, és az épületbe nyílásokon (ablak, légbevezető nyílások, balkon) keresztül az égéstermék ne juthasson be. 5.7 A tető fölötti kitorkollás helyzete Kitorkollás tiltott zónája (szürke) Tető lejtése > 40 : 0,4 m, m < > 40 Táplevegő nyílásai A kitorkollás tiltott zónája () független a táplevegő nyílásainak ()helyzetétől. 0,4 m <, m > Kondenzátum ártalmatlanítása A csatornarendszerbe jutható kondenzátumok minőségét helyi előírások szabják meg. Szükség esetén beszerelhető egy semlegesítő berendezés. A kondenzátumnak a csatornába történő beengedése esetén tartsa be a helyi előírásokat. A kondenzátum elvezetéséhez csakis korrózióálló csőanyagot használjon. -Kitorkollás tiltott zónája (szürke) Tető lejtése > 5 : Táplevegő nyílása _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató 5

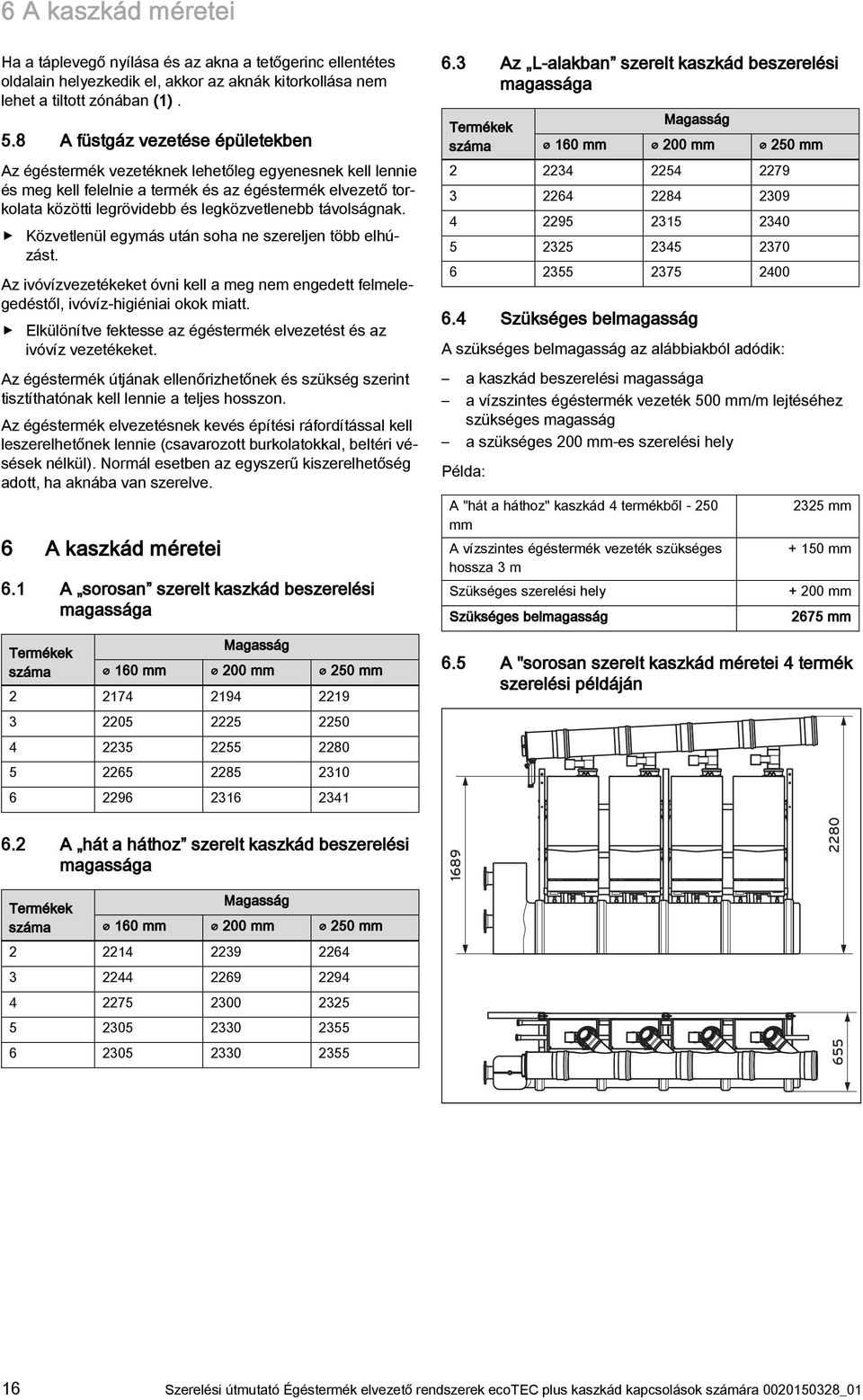

16 6 A kaszkád méretei Ha a táplevegő nyílása és az akna a tetőgerinc ellentétes oldalain helyezkedik el, akkor az aknák kitorkollása nem lehet a tiltott zónában (). 5.8 A füstgáz vezetése épületekben Az égéstermék vezetéknek lehetőleg egyenesnek kell lennie és meg kell felelnie a termék és az égéstermék elvezető torkolata közötti legrövidebb és legközvetlenebb távolságnak. Közvetlenül egymás után soha ne szereljen több elhúzást. Az ivóvízvezetékeket óvni kell a meg nem engedett felmelegedéstől, ivóvíz-higiéniai okok miatt. Elkülönítve fektesse az égéstermék elvezetést és az ivóvíz vezetékeket. Az égéstermék útjának ellenőrizhetőnek és szükség szerint tisztíthatónak kell lennie a teljes hosszon. Az égéstermék elvezetésnek kevés építési ráfordítással kell leszerelhetőnek lennie (csavarozott burkolatokkal, beltéri vésések nélkül). Normál esetben az egyszerű kiszerelhetőség adott, ha aknába van szerelve. 6 A kaszkád méretei 6. A sorosan szerelt kaszkád beszerelési magassága Termékek száma Magasság 60 mm 00 mm 50 mm Az L-alakban szerelt kaszkád beszerelési magassága Termékek száma Magasság 60 mm 00 mm 50 mm Szükséges belmagasság A szükséges belmagasság az alábbiakból adódik: a kaszkád beszerelési magassága a vízszintes égéstermék vezeték 500 mm/m lejtéséhez szükséges magasság a szükséges 00 mm-es szerelési hely Példa: A "hát a háthoz" kaszkád 4 termékből - 50 mm A vízszintes égéstermék vezeték szükséges hossza m Szükséges szerelési hely Szükséges belmagasság 5 mm + 50 mm + 00 mm 675 mm 6.5 A "sorosan szerelt kaszkád méretei 4 termék szerelési példáján 6. A hát a háthoz szerelt kaszkád beszerelési magassága Termékek száma Magasság 60 mm 00 mm 50 mm Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

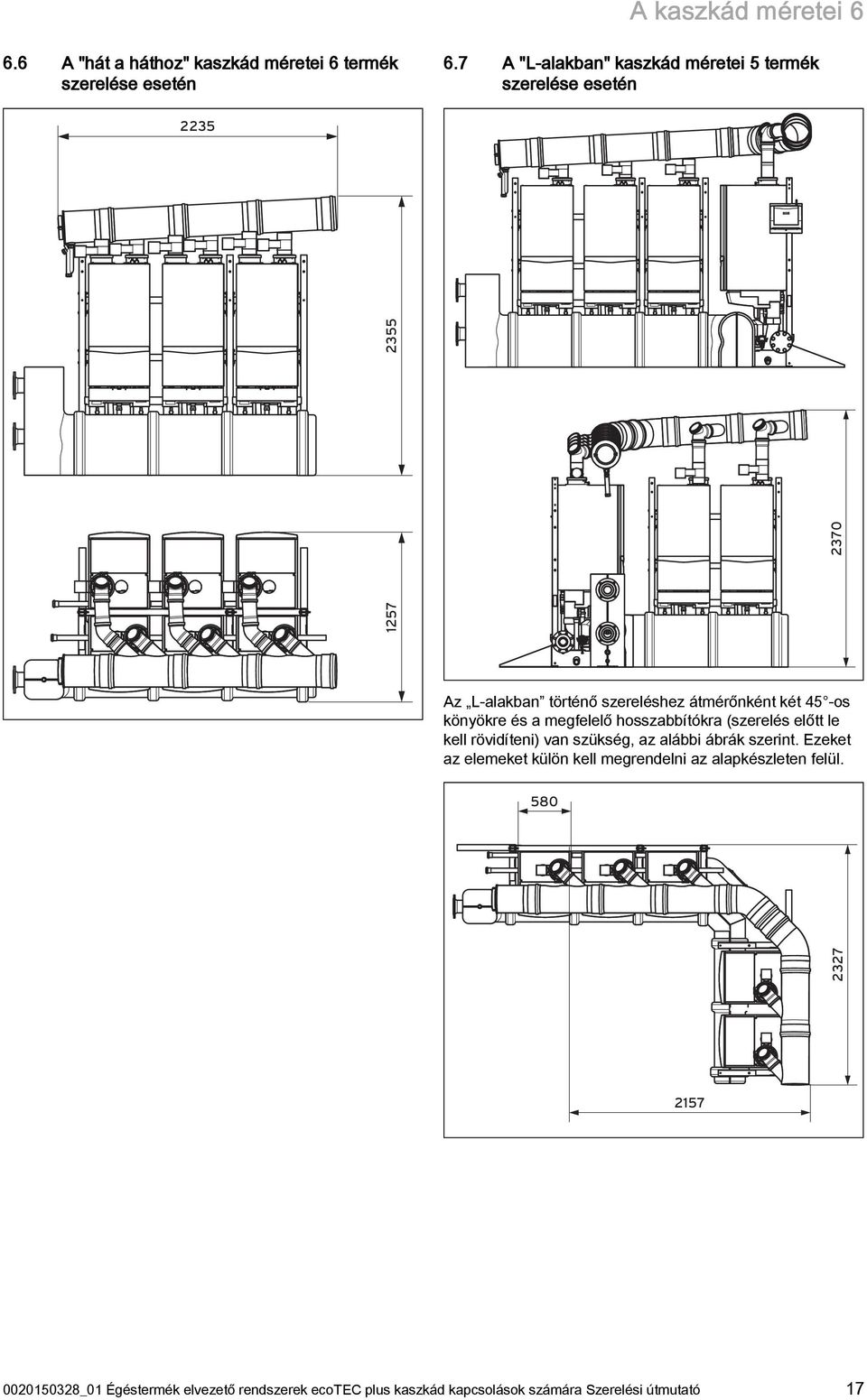

17 A kaszkád méretei A "hát a háthoz" kaszkád méretei 6 termék szerelése esetén 6.7 A "L-alakban" kaszkád méretei 5 termék szerelése esetén Az L-alakban történő szereléshez átmérőnként két 45 -os könyökre és a megfelelő hosszabbítókra (szerelés előtt le kell rövidíteni) van szükség, az alábbi ábrák szerint. Ezeket az elemeket külön kell megrendelni az alapkészleten felül _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató 7

18 7 Égéstermék csatlakozó és a vízszintes égéstermék elvezető szerelése 48 (DN 60 - ) 7.. Égéstermék csövek szerelése (DN 00 - ) 90 (DN (DN 00 - ) 47 (DN 60 - ) 680 Pozíció Részegység Hasznos hossz DN 50 közép 90 DN DN DN DN Égéstermék csatlakozó és a vízszintes égéstermék elvezető szerelése. A magas 0 mm-es ellenőrző könyököt rövidítse meg a sima végén. A 0-es ellenőrző könyökök szintkülönbségének rendre cm-nek kell lennie.. Szerelje fel az állványt és telepítse a termékeket.. Mindegyik termékre szereljen motorikus füstgázcsappantyút a mellékelt szerelési útmutató szerint. 7. Termékek soros szerelése 7.. Alap-csatlakozókészlet egységcsomag egymás mellé telepített termék számára és egy-egy bővítő készlet további termékek számára 5 5 Alap-csatlakozókészlet Szifon ( x) 4 Végdarab, kondenzátumlefolyóval ( x) Ellenőrző könyök 0 mm, magasság 40 mm ( x) 4 Ellenőrző könyök 0 mm, magasság 90 mm ( x) 5 Égéstermék cső, ferde bevezetéssel ( x) 7 6. A további szerelést kezdje a függőleges égéstermék vezetékhez legközelebb lévő terméknél(). Tolja rá a 0 mm-es ellenőrző könyököt () az alátámasztó égéstermék csőre (). 4. Helyezze égéstermék csövet () a rászerelt könyökkel () az égéstermék csappantyúba. 5. Támassza meg az égéstermék csövet az állvány csőrögzítőjével. 6. Szerelje fel a kaszkád és a függőleges égéstermék csővezeték közötti összekötő vezetéket. 7. Szerelje fel a többi termékhez az égéstermék csöveket. 8. Ütközésig tolja rá a kondenzátum kifolyóval ellátott végdarabot az égéstermék vezetékre. 9. Szerelje fel a kondenzátum szifonját, valamint a kondenzátum elvezetésére szolgáló vezetéket. Bővítő készlet 6 Ellenőrző könyök 0 mm, magasság 90 mm ( x) 7 Égéstermék cső, ferde bevezetéssel ( x) 8 Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

19 Égéstermék csatlakozó és a vízszintes égéstermék elvezető szerelése 7 Veszély! Életveszély az égéstermék szivárgása miatt! Ha tömören van összekötve a kondenzátumszifon a lefolyóvezetékkel, akkor bekövetkezhet a kondenzátumszifon üresre szívása. Az üres vagy nem eléggé telt kondenztum szifonon keresztül égéstermék juthat a helyiség levegőjébe. Ne kösse tömören a kondenzátum lefolyóvezetékét a csatornára. 7. Termékek szerelése hát a háthoz 7.. Alap-csatlakozókészlet egységcsomag hát a háthoz telepített termék számára és egy-egy bővítő készlet további két termék számára Kösse be a kondenzátum lefolyóját a háztartási csatornahálózatba.. Húzza meg az összes csőrögzítést. 7.. Termék szerelése falra. A termékeket lehetőleg egymástól egyenlő távolságokra szerelje fel. Ha nem lehetséges az egyenlő távolságokra történő szerelés, akkor hosszabbítókat kell szerelni az égéstermék gyűjtővezetékébe Alap-csatlakozókészlet Végdarab, kondenzátumlefolyóval ( x) Szifon ( x) 9 Könyök 45 0 mm ( x) 4 Ellenőrző könyök 0 mm, magasság 40 mm ( x) Bővítő készlet 8 Füstgázcső 0 mm, 50 mm hosszú ( ) 9 Könyök 45 0 mm ( x) Ellenőrző könyök 0 mm, magasság 90 mm ( ) 6 Égéstermék cső két, ferde bevezetéssel ( x) 7 Égéstermék cső 0 mm, 50 mm hosszú ( x) 0 Ellenőrző könyök 0 mm, magasság 90 mm ( x) Égéstermék cső két, ferde bevezetéssel ( x). Egy-egy rögzítőbilinccsel fogassa a falhoz mindegyik 0 mm-es égéstermék csövet () és mindegyik könyököt (4).. Égéstermék csövenként és a kondenzátum-kifolyóval ellátott végdarabhoz() szereljen egy-egy csőbilincset (). 4. Ha termék és a vízszintes égéstermék cső közé hosszabb 0 mm-es égéstermék csöveket szerel, vegye figyelembe az. "A kaszkád és a függőleges égéstermék vezeték közötti égéstermék vezeték szerelése" ( Oldal: ) fejezet utasításait. 5. A termék szerelését tegye teljessé, ahogy azt a vonatkozó szerelési útmutató írja. 6. Helyezze üzembe a termékeket. 7. Ellenőrizze az égéstermék elvezetés tömörségét. 7.. Égéstermék csövek szerelése. A magas 0 mm-es ellenőrző könyököt rövidítse meg a sima végén: Szerelje az -es () termékre a legrövidebb "A" hosszúságú könyököt. Az ellenőrző könyökök további hosszúságai az alábbi táblázatból adódnak. Termék Égéstermék cső hossza (mm) A A + 6 A A A A _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató 9

20 66 mm 7 Égéstermék csatlakozó és a vízszintes égéstermék elvezető szerelése 9. Helyezze ezt a részidomot az égéstermék elvezetés () és a termék égéstermék csappantyúja közé. 0. Igazítsa be ezt a részidomot úgy, hogy a cső esése legyen, és a csövek ütközésig legyenek a karmantyúkba illesztve.. Szerelje fel az összekötő elemeket a kaszkád és a függőleges égéstermék vezeték között, lásd az Égéstermék vezeték szerelése a kaszkád és a függőleges égéstermék vezeték között ( Oldal: ) fejezetet.. Szerelje fel a többi termékhez az égéstermék csöveket.. Ütközésig tolja rá a kondenzátum kifolyóval ellátott végdarabot az égéstermék vezetékre. 4. Szerelje fel a kondenzátum szifonját, valamint a kondenzátum elvezetésére szolgáló vezetéket. Veszély! Életveszély az égéstermék szivárgása miatt!. A termékek további szerelését kezdje a függőleges égéstermék vezetékhez legközelebb lévő termékeknél. 4. Tolja rá a 0 mm-es ellenőrző könyököt () az elágazó égéstermék csőre (). 5. Helyezze az égéstermék csövet () a rászerelt könyökkel az égéstermék csappantyúba. 6. Támassza meg az égéstermék csövet az állvány csőrögzítőjével. 5 4 Ha tömören van összekötve a kondenzátumszifon a lefolyóvezetékkel, akkor bekövetkezhet a kondenzátumszifon üresre szívása. Az üres vagy nem eléggé telt kondenztum szifonon keresztül égéstermék juthat a helyiség levegőjébe. Ne kösse tömören a kondenzátum lefolyóvezetékét a csatornára. 5. Kösse be a kondenzátum lefolyóját a háztartási csatornahálózatba. 6. Húzza meg az összes csőrögzítést. 7. A termék szerelését tegye teljessé, ahogy azt a vonatkozó szerelési útmutató írja. 8. Helyezze üzembe a termékeket. 9. Ellenőrizze a füstgázelvezetés tömörségét. 7.. Termékek szerelése L-alakban. Az "L-alakú" kaszkádot ugyanazokkal a készletekkel és azonos sorrendben szerelje, az Égéstermék csatlakozó és vízszintes égéstermék vezeték szerelése" ( Oldal: 8)fejezetben leírtak szerint.. Vegye figyelembe az állvány-szegmensek közötti betartandó távolságokat, lásd a Kaszkád méreteit ( Oldal: 6).. Az égéstermék vezetéket az L szögénél az alábbi táblázat alapján készítse el: (mm) Alkatrészek Geometria 54 mm 60 x 45 -os könyök x hosszabbító 490 mm x hosszabbító 5 mm Rövidítse meg a hosszabbítókat. 8. A 45-ös könyökökkel() és az ellenőrző könyökkel (5) szerelje fel a 0 mm-es égéstermék csövet (4). 0 Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

21 A 60, 00, 50 mm-es rendszerek szerelése aknába 8 (mm) Alkatrészek 00 x 45 -os könyök x hosszabbító 55 mm x hosszabbító 0 mm Geometria x 45 -os könyök x hosszabbító 90 mm Mindegyik 87 -os könyök után szereljen fel egy-egy további bilincset () a hosszabbítóra. 4. Húzza meg az összes csőrögzítést. 7. A kaszkád és a függőleges égéstermék vezeték közötti égéstermék vezeték szerelése 6. Mindegyik 45 -os könyök után szereljen fel egy-egy további bilincset () a hosszabbítóra. 8 A 60, 00, 50 mm-es rendszerek szerelése aknába. Abban a helyiségben, ahol a kazánt felállítják, szereljen be legalább egy ellenőrzőnyílást az égéstermék gyűjtővezetékébe, ellenőrzés céljára.. Szerelje fel a hosszabbítókat (), az ellenőrzőnyílásokat () és az elhúzásokat, az aknától vagy a külső faltól haladva a termék felé.. Szükség esetén fűrésszel szabja le a hosszabbítókat. Az égéstermék vezetéknek az aknába történő szereléséhez először alakítsa ki az aknafal áttörését és szerelje fel a tartósínt vagy a támasztó csövet, majd szerelje be a vezetéket az aknába. Majd szerelje be a vezetéket az aknába. A rögzítőbilincsek szerelése 4. Hosszabbítónként egy-egy rögzítőbilincset szereljen közvetlenül a karmantyú mellé _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató

22 8 A 60, 00, 50 mm-es rendszerek szerelése aknába 8. Alapkészlet a szerelvényaknába történő beszereléshez Támcső és támkönyök szerelése (opcionális) Fűrészelje át az égéstermék csövet () a jelölésnél ().. A lefűrészelt karmantyút () megfordítva tolja rá az égéstermék csőre. 50 mm 6 Tartósín Támkönyök Égéstermék cső 4 Szerelési segédeszköz Rendszer 5 Távtartó 6 Ellenőrzőnyílás 7 Kötél Akna minimális méretei kerek szögletes 60 mm 0 mm 00 mm x 00 mm 00 mm 60 mm 40 mm x 40 mm 50 mm 0 mm 90 mm x 90 mm Határozza meg az aknában az égéstermék vezeték beszerelési helyét A támcső hosszát szabja az aknafenék és a támkönyök közötti távolsághoz. 4. Szerelje fel a távtartót (5) a támcsőre. 5. Állítsa a támcsövet (4) a lefűrészelt karmantyúval felfelé az aknafenékre. 6. Illessze a támkönyököt (6) a támcsőre (4). 8.. A távtartó szerelése Érvényesség:: Rendszer 60 mm 8.. A támkönyök szerelése. Ellenőrizze, hogy a tartósín elég hosszú-e. Vannak akár 500 mm hosszú tartósínek is.. Helyezze be a támkönyököt () a tartósínnel () úgy, hogy az égéstermék cső az akna közepén legyen.. A tartósín U-idomjának nyílását irányítsa lefelé, stabilitási okok miatt. 4. Szerelje az égéstermék vezetéket támcsőre (opcionális). ( Oldal: ). A szükséges távtartók egyes alkatrészeit tolja össze.. Tolja rá a távtartókat az égéstermék csőre. A távtartók közötti távolság: m 8..4 Égéstermék csövek aknába helyezése. Szerelje fel az első égéstermék cső () alsó végére a szerelési segédeszközt (4), ld. Alapkészletek a szerelvényaknába történő beszereléshez ( Oldal: ).. A szerelési segédeszközre erősítsen kötelet.. Ellenőrizze, hogy az égéstermék cső karmantyúja felfelé mutat-e. Szerelési útmutató Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára _0

23 A 60, 00, 50 mm-es rendszerek szerelése aknába 8 4. Engedje le az első égéstermék csövet () a kötél (7) segítségével annyira, hogy rá tudja illeszteni a következő égéstermék csövet (6). 5. A következő égéstermék csövet ütközésig tolja be az első cső karmantyújába. 6. Addig toljon össze újabb és újabb csöveket, míg a legalsó cső rádugható a támkönyökre. 7. Oldja le a kötelet a szerelési segédeszközről. Az aknanyíláson keresztül érheti el. 6. Ellenőrizze, hogy a felső fedél () a pillangócsavarral (6) az aknatoldathoz () van rögzítve Az aknacsatlakozó szerelése 8..5 Ellenőrzőnyílások és könyökök felszerelése. Ha az égéstermék vezeték nem vizsgálható az aknatorkolattól kezdődően, akkor alkalmas helyre szereljen be egy ellenőrzőnyílást.. Ha az aknában könyökökre van szükség, akkor 5 -os vagy 0 -os könyököket szereljen be.. Mindegyik könyök után, lehetőleg annak közelébe, szereljen be egy ellenőrzőnyílást Aknatoldat szerelése 00 mm 4. Illesszen a támkönyökre egy 500 mm hosszú égéstermék csövet ().. Helyezze az akna áttöréséhez való falbélést() a magfuratba. 00 mm Vigyázat! A szomszédos kéményben történő izzás miatti károsodás veszélye! Az égéstermék vezeték kitorkollása a keletkező hő által károsíthatja a szomszédos kéményt. Adott esetben a fekete műanyag végcső helyett szereljen be nemesacél végcsövet. Vigyázat! Hőtágulás miatt károsodás veszélye! A műanyag (PP) füstgázvezeték hőtágulása miatt a fedél akár 0 cm-rel is megemelkedhet! Ellenőrizze, hogy a fedél fölött a szükséges hely rendelkezésre áll.. Szerelje fel az aknabekötés készletében található fekete műanyag ()égéstermék csövet. A legfelső égéstermék cső álljon ellen a napsütésnek.. Távolítsa el a kötelet az aknából.. Tolja az aknatoldatot () a fekete műanyagcső fölé (). 4. Az aknatoldatot rögzítse tiplikkel és csavarokkal az aknafalhoz. 5. Ehhez kösse egy rögzítőcsavarhoz a felső fedelet hátsó szellőzéssel (), a mellékelt biztosítókötéllel.. Rögzítse habarccsal a falbélést, és hagyja kikeményedni a habarcsot 4. Alternatíva A falbélés gyűrű alakú rése az égéstermék vezeték hátsó szellőző nyílásaként használható. Ilyenkor el lehet tekinteni a hátsó szellőzőrács felszerelésétől. 5. Ha a falbélés kis akna esetén az égéstermék cső karmantyújával ütközik, akkor távolítsa el a falbélés belső gyűrűjét. 6. Tolja rá a szállítási terjedelembe tartozó karimát () az égéstermék csőre, de még ne rögzítse a karimát. Feltételek: Ha az égéshez szükséges levegőt a kazán felállítási helyiségéből nyerik, vagy ha a külső falon keresztül vezetik be Az égéstermék vezeték hátsó szellőztetése számára alakítson ki egy áttörést az akna lábánál. Rögzítse a szellőzőrácsot (4). Rögzítse a karimát. 8. A függőleges födémáttörés szerelése Ha a kaszkádot a tető alatt állítják fel, akkor alkalmazza a tetőkivezetést. Használhatók a homlokzati rendszer tetőkivezetései (nemesacél). A 60 mm-es rendszerhez van egy fekete műanyag változat is _0 Égéstermék elvezető rendszerek ecotec plus kaszkád kapcsolások számára Szerelési útmutató
