1 ÚTÜGYI MŐSZAKI ELİÍRÁS ÚT G A Z D A S Á G I É S K Ö Z L E K E D É S I K Ö Z Ú T I F İ O S Z T Á L Y A Módosítás tervezete Utak és autópályák létesítésének általános geotechnikai szabályai General Geotechnical Rules of Planning and Construction of Roads and Highways Terjedelem: 137 oldal ÚT :2006

2 Készült az Állami Közúti Mőszaki és Információs Közhasznú Társaság jogutódja a Magyar Közút Közhasznú Társaság megbízásából Kidolgozta a Magyar Útügyi Társaság szakbizottsága dr. Szepesházi Róbert vezetésével Benák Ferenc, dr. Boromisza Tibor, dr. Farkas József, Lazányi István, Pozsár László, dr. Scharle Péter, Szilvágyi László, Tárczy László, dr. Varga László Módosította a Magyar Útügyi Társaság szakbizottsága dr. Szepesházi Róbert vezetésével dr. Boromisza Tibor, Fáy Miklós, Fehér Zsuzsanna, Lazányi István, Pozsár László, Subert István, Szilvágyi László, Tárczy László, Trenka Sándor, Vízi E. Zoltánné Az Állami Közúti Mőszaki és Információs Közhasznú Társaság szakmai konzulense Schulz Margit Terjeszti a Magyar Útügyi Társaság A kiadással és mindennemő másolással kapcsolatban minden jog fenntartva 2

3 A Gazdasági és Közlekedési Minisztérium Közúti Közlekedési Fıosztálya kiadja az Utak geotechnikai tervezésének általános szabályai címő ÚT :2002 számíú útügyi mőszaki elıírás javított és bıvített változataként az Utak és autópályák létesítésének általános geotechnikai szabályai megnevezéső, ÚT :2006 számú útügyi mőszaki elıírást. Az útügyi mőszaki elıírás tárgya: földmővek anyaga, szerkezete és építése, természetes lejtık, a bevágási és sziklarézsők, a töltésrézsők és a töltésszélesítések állékonysága, töltésalapozás kedvezıtlen altalajon, földet megtámasztó támszerkezetek. Ezen útügyi mőszaki elıírás alkalmazási területe az országos és a helyi közutak, valamint a közforgalom elıl el nem zárt magánutak. Az útügyi mőszaki elıírás alkalmazása az országos közutak kezelıi számára a közhasznú tevékenység ellátására kötött szerzıdés szerint mind megrendelıként, mind saját tevékenységükre nézve kötelezı. Az ennek alapján végzett építési, fenntartási és üzemeltetési feladataik ellátása során az útügyi mőszaki elıírásban foglaltakat meg kell tartani. Jelen mőszaki elıírást az országos közutak kezelıi a tevékenységükre vonatkozó éves szerzıdés szerint november 1-jétıl alkalmazzák. Az útügyi mőszaki elıírás alkalmazása a helyi közutak, továbbá a közforgalom elıl el nem zárt magánutak tekintetében ajánlott és indokolt. Az útügyi mőszaki elıírásban foglaltaktól az országos közutak esetében csak az elıírások alóli felmentés alapján szabad eltérni. A felmentést a mőszaki elıírás alkalmazása elıtt Gazdasági és Közlekedési Minisztérium Közút Közlekedési Fıosztálytól kell kérni. A kérelmet a Magyar Közút Közhasznú Társasághoz kell benyújtani. Ezen útügyi mőszaki elıírás az ÚT :1993 számú Útépítési földmunkák címő és az ÚT :1998 számú Útpályaszerkezetek védelme fagy- és olvadási kár ellen. címő útügyi mőszaki elıírásokat hatálytalanítja. Budapest, Gazdasági és KözlekedésiMinisztérium Közúti Közlekedési Fıosztálya 3

4 Tartalomjegyzék 1. ÁLTALÁNOS ELVEK, KÖVETELMÉNYEK, FOGALMAK Az elıírás célja, tartalma A tervezési rend alapelvei Kapcsolat más szabályozó anyagokkal Általános elvek Jogszabályok Geotechnikai tervezés mőszaki alapszabványai Geotechnikai vizsgálatok mőszaki szabványai Speciális geotechnikai szerkezetek tervezési és vizsgálati szabványai Alkalmazandó útügyi mőszaki elıírások Földmővek anyagának tervezési és vizsgálati szabványai Geomőanyagok tervezésének és vizsgálatainak mőszaki szabványai A geotechnikai szerkezetek tartószerkezeti tervezésének mőszaki szabványai Fogalommeghatározások Általános alapfogalmak Tevékenységek, szolgáltatások, dokumentációk A tervezés alapfogalmai A megvalósítás alapfogalmai A szövegben elıforduló fıbb szakkifejezések jegyzéke A TERVEZÉS ALAPJAI ÉS ÁLTALÁNOS SZABÁLYAI Tervezési követelmények Funkcionális alkalmasság Statikai megfelelıség Kivitelezhetıség Környezetbarát, esztétikai kialakítás Tartósság, fenntarthatóság Gazdaságosság Elfogadhatóság A tervezés során vizsgálandó adottságok A tervezett út jellemzıi Élı környezet Terepadottságok Meteorológiai viszonyok Hidrológiai adottságok Geológiai és talajadottságok Talajvízviszonyok Felszínmozgások és a földrengés veszélye Épített környezet A feladat kategóriába sorolása geotechnikai kategória geotechnikai kategória geotechnikai kategória A talajadottságok vizsgálata és jellemzése Általános követelmények A talajvizsgálatok szükséges mértéke A talajvizsgálatok tartalmi követelményei A talajkörnyezet jellemzése, bemutatása A tervezési állapotok felvétele Tervezési módszerek A számításon alapuló tervezés Tervezés szokáson alapuló intézkedésekkel Tervezés próbaterhelésekkel és modellvizsgálatokkal Megfigyeléses módszer Technológiai és minıségtervek A TERVEZÉSI REND ÉS A TERVEK TARTALMA A tervezési rend

5 3.1.1 A tervezık kompetenciája A tervezık együttmőködése A tervek célja és geotechnikai tervezési követelményei Tanulmányterv Díszpozíciós terv Engedélyezési terv Tenderterv Ajánlat mőszaki terve Kiviteli terv Megvalósulási dokumentumok Üzemelési-fenntartási utasítások, tervek Korszerősítési, helyreállítási terv A geotechnikai szolgáltatások tartalmi követelményei Talajvizsgálati jelentés (TVJ) Geotechnikai szakvélemény (GSZ) Geotechnikai terv (GT) FÖLDMŐVEK ANYAGA, SZERKEZETE ÉS ÉPÍTÉSE Alapvetı elvek, követelmények, eljárási rend Földmőanyagok osztályozása, minısítése A minısítések célja és rendje A földmőanyagok általános osztályozása Építéstechnológiai célú minısítések Vízmozgásokkal kapcsolatos minısítések Egyéb földmőanyagok alkalmasságának megítélése Geomőanyagok A földmővek szerkezeti kialakítása A töltéstalp kialakítása A töltéstest kialakítása Bevágások kialakítása A felsı földmőrész, a védıréteg tervezése Alacsony töltések és sekély bevágások tervezése A földmő további részeinek kialakítása Meglévı földmővek teherbírásának vizsgálata, javítása A földmőépítés egyes technológiai részfeladatai Tömörítés A talajok kezelése, javítása Próbabeépítés, próbatömörítés A földmővek minıségellenırzése A tömörség ellenırzése A teherbírás ellenırzése RÉZSŐK ÁLLÉKONYSÁGÁNAK BIZTOSÍTÁSA Általános követelmények és szempontok Alapkövetelmények Általános tervezési elvek Tervezési rend A rézsőállékonyság vizsgálata Az állékonyságvizsgálatok célja, a tervezési állapotok felvétele Vizsgálati módszerek A rézsőállékonyság javításának lehetıségei Az állékonyság növelésének tervezési elvei Geometriai módszerek Víztelenítés Mérnökbiológiai módszerek A rézsők földanyagának erısítése georácsokkal, talajszegekkel Támszerkezetek Az állékonyság ellenırzése megfigyelésekkel Rézsőtípusok tervezési sajátosságai Természetes lejtık Bevágási földrézsők Sziklarézsők Töltésrézsők

6 5.4.5 Töltésszélesítések Anyagnyerı- és célkitermelı, illetve lerakóhelyek rézsőbiztosítása TÖLTÉSALAPOZÁS A töltésalapozás tervezési követelményei Alapkövetelmények Tervezési alapelvek Tervezési rend A töltésalapozások tervezése A talajjellemzık meghatározása Az alaptörés veszélyének vizsgálata Süllyedésszámítások A süllyedések idıbeli alakulásának számítása A töltésalapozások megfigyelése és irányítása Töltésalapozási megoldások irányelvei Építésszervezési megoldások Szerkezeti megoldások Talajjavítások TÁMSZERKEZETEK Általános tervezési követelmények és szempontok Alapkövetelmények A tervezés fıbb szempontjai, irányelvei Tervezési rend Támfalak típusai és tervezésük alapjai Támfaltípusok A támfalak tervezésének általános szempontjai és követelményei A súlytámfalak tervezésének sajátos szempontjai A szögtámfalak tervezésének sajátos szempontjai A máglyafalak tervezésének speciális szempontjai A gabionfalak tervezésének sajátos szempontjai A erısített talajtámfalak tervezésének sajátos szempontjai A szegezett falak tervezésének sajátos szempontjai Befogott támszerkezetek A befogott támszerkezetek kialakításának általános követelményei A befogott szerkezetek tervezése, statikai számítása Horgonyzott szerkezetek A horgonyzott támszerkezetek alkalmazásának általános szabályai A horgonyzott szerkezetek elemeinek kialakítása A horgonyzott szerkezetek tervezési követelményei és módszerei Mőszaki felügyelet, megfigyelés

7 1. ÁLTALÁNOS ELVEK, KÖVETELMÉNYEK, FOGALMAK 1.1 Az elıírás célja, tartalma Az elıírás azért készült, hogy alkalmazása segítse tartós, biztonságos, jó minıségő, gazdaságos, környezetbarát útépítési földmővek és kapcsolódó geotechnikai szerkezetek létesítését. Ehhez egységes fogalomrendszert, követelményeket, tervezési eljárásokat és korszerő mőszaki megoldásokat ajánl, illetve követel meg. Meghatározza az utak földmőveinek és kapcsolódó szerkezeteinek tervezésekor követendı eljárásrendet, az elkészítendı tervtípusokat és azok tartalmi elvárásait, a tervezés elfogadható módszereit; a földmővel és kapcsolódó geotechnikai szerkezeteivel szemben támasztott követelményeket, az alkalmazható anyagokat, szerkezeteket, építési eljárásokat és a minıségszabályozás módszereit. Az elıírás figyelembe veszi, hogy mind gyakrabban kell kedvezıtlen geotechnikai adottságú területeken, illetve speciális tulajdonságú anyagokból földmőveket építeni. Ezen feladatok újszerő megoldásaihoz az elıírás irányelveket fogalmaz meg. A geotechnikai feladatok jellegének megfelelıen számos feladat megoldására az elıírás nem adhat egyértelmő utasítást. Abból indul ki, hogy a geotechnikai adottságok sajátosságai és változékonysága miatt a feladatok többségében csak a konkrét körülmények elemzése alapján lehet helyes döntést hozni és jó megoldást tervezni. Ehhez igyekszik teljeskörően megadni a figyelembe veendı szempontokat és követelményeket, a szerkezeti, technológia és minıségszabályozási megoldásokra azonban az elıírás általában csak ajánlásokat ad. A tervezıi szabadságot nem kívánja korlátozni, ellenkezıleg: a tervezıtıl a konkrét feladatok optimális megoldását várja el. Ez viszont azt is jelenti, hogy az elıírás alkalmazása nem csökkenti a tervezı jogi felelısségét. Az elıírást a hatályba léptetı rendelet által meghatározott körben az útépítés teljes folyamatában minden geotechnikai vonatkozású feladat megoldásához követni kell, így a pályázati kiírásokban, a munkák megrendelésekor, a szerzıdések megkötésekor, minden terv, tervfejezet vagy tervjellegő dokumentum elkészítésekor, a tervek ellenırzésekor, minısítésekor és engedélyezésekor. Az elıírás készítıi abból indultak ki, hogy az útépítés minden eleme tervezett tevékenység, ezért minden szerkezet elkészítéséhez és minden építési technológia alkalmazásához a megvalósítás valamely fázisában valamilyen tervdokumentum készül. E tekintetben geotechnikai tartalmú tervnek, tervfejezeteknek, tervjellegő dokumentumnak tekintendık a tenderkiírásoknak a földmővekre és a kapcsolódó geotechnikai szerkezetekre vonatkozó részei, a geotechnikai (földtani, mérnökgeológiai, talajmechanikai) szakvélemények, talajvizsgálati jelentések, az útépítési tervek földmővekkel és a kapcsolódó geotechnikai szerkezetekkel összefüggı részei, a földmővek és a kapcsolódó geotechnikai szerkezetek önálló tervei, a vízépítési, humuszgazdálkodási terveknek a földmővekkel és a kapcsolódó geotechnikai szerkezetekkel összefüggı részei, a kivitelezést közvetlenül szabályozó ütemtervek, technológiai utasítások, minıségtervek, az üzemelési-fenntartási utasítások. Az elıírás az elıbbiekben felsorolt tervdokumentumok elkészítését és elfogadását kívánja segíteni. A kivitelezésben közvetlenül nem alkalmazható, ott mindig az elıbbiek szerinti valamely konkrét tervdokumentumot kell követni, illetve annak betartását kell ellenırizni. Az elıírás a következıkben a terv kifejezés alatt általában az elıbbiekben felsoroltakat érti, s csak akkor konkretizálja a felsoroltak valamelyikére, ha az feltétlenül szükséges. Hasonló módon, amikor az elıírás a tervezı kifejezést használja, akkor azon az elıbbi tervek valamelyikének készítıjét ért, aki például a technológiai utasítások esetében lehet a kivitelezı is. Az elıírás nem tárgyalja a közúti hidak, illetve a közúti alagutak és a közúthoz kapcsolódó más földalatti mőtárgyak geotechnikai vonatkozásait, mert azokra külön elıírás vonatkozik. A kapcsolódási pontokban természetesen azok követelményeit is be kell tartani. 7

8 1.2 A tervezési rend alapelvei A földmővek és a kapcsolódó geotechnikai szerkezetek tervezésének a terv célját, tartalmát és részletezettségét illetıen a projekt aktuális szakaszához, idıbeli üteméhez kell igazodnia, az adott szakaszban esedékes döntésekhez, illetve elvégzendı feladatokhoz szükséges információkat kell szolgáltatnia. Általában az alábbi projektszakaszok, illetve tervtípusok különíthetık el: az elımunkálatok szakaszában tanulmányterv (megvalósíthatósági tanulmány), díszpozíciós terv, engedélyezési terv; a vállalatbaadási szakaszban tenderterv (tenderkiírás), illetve az ajánlat mőszaki terve (alternatív terv); a megvalósítási szakaszban kiviteli terv (részeként vagy kapcsolódóan technológiai terv, minıség terv, ütemterv, organizációs terv) és megvalósulási dokumentumok (megvalósulási terv, építési napló, minıségtanúsítási bizonylatok); az üzemelési szakaszban üzemeltetési-fenntartási utasítás, korszerősítési-helyreállítási terv. A tervezés során az úttervezınek, mint fıtervezınek, a geotechnikai tervezınek és más szakterületi tervezıknek általában a fıtervezı irányításával szorosan együtt kell mőködniük. A tervezési feladatot mindegyik szakaszban a 2.3. szerint geotechnikai kategóriába kell sorolni, s ennek alapján meg kell határozni a tervfázis geotechnikai követelményeit. Gondoskodni kell a tervezés során arról, hogy a geotechnikai tervezés alapját képezı talajadatokat a tervtípusnak megfelelı részletességgel és pontossággal meghatározzák és bemutassák. Ennek formája az átalakuló szabványosításnak megfelelıen (egy átmeneti idıre) kétféle lehet: talajvizsgálati jelentés, az MSZ EN :2006 elıírásának megfelelı dokumentum, mely csak a geotechnikai információkat közli, a feladatok megoldására nem ad javaslatot, s részletessége szerint lehet elıkészítı, tervezési, kiegészítı és ellenırzı jelentés, geotechnikai (talajmechanikai) szakvélemény, a hazai gyakorlatban hagyományosan készülı dokumentum, mely a geotechnikai információk közlése mellett megállapítja a geotechnikai feladatokat és megoldásukra iránymutatást is ad, s részletessége szerint lehet elıkészítı, részletes, kiegészítı, ellenırzı, összefoglaló és állapot- vagy kárvizsgálati szakvélemény. A jelentés vagy szakvélemény típusa a 3.2. szerint illeszkedjék a tervtípusokhoz. A földmővek és a kapcsolódó geotechnikai szerkezetek terve külön geotechnikai tervdokumentációban, vagy a teljes útépítési tervdokumentáción belül, annak külön fejezeteként jelenhet meg. A terveknek legalább a következıket kell tartalmazniuk: geotechnikai kiindulási adatok, helyszínrajzok, hossz- és keresztszelvények, kitőzési adatok, mintakeresztszelvények, szerkezetek általános és részlettervei, technológiai leírás, követelmények, statikai számítások, minıségszabályozási követelmények, fenntartási utasítások. E munkarészek részletezettsége a tervtípushoz és a geotechnikai kategóriához igazodjék, elégítse ki továbbá a következı fejezetekben ismertetendı általános, valamint a feladathoz igazodó sajátos követelményeket. Az elıírás feltételezi, hogy a földmővek és a kapcsolódó geotechnikai szerkezetek tervezését végzı szakemberek megfelelı ismeretekkel és jogosultságokkal rendelkeznek: az út tervezıje a megfelelı úttervezési jogosultsággal rendelkezik és megvannak az együttmőködéshez szükséges geotechnikai ismeretei is, a talajadottságokat geotechnikai tervezıi engedéllyel rendelkezı személy tárja fel és ismerteti, a földmőveket és a kapcsolódó geotechnikai szerkezeteket általában geotechnikai tervezı, vagy egyes, a késıbbiekben meghatározandó esetekben megfelelı jogosultságú út- és/vagy szerkezettervezı tervezi. Az elıírás feltételezi, hogy a földmővek és a kapcsolódó geotechnikai szerkezetek építését és fenntartását irányító szakembereknek mérnöki végzettségük és igazolható talajmechanikai ismereteik vannak, és munkájukat szakszerően végzik. 8

9 1.3 Kapcsolat más szabályozó anyagokkal Általános elvek A következı felsorolások tartalmazzák azokat a jogszabályokat és mőszaki szabályozó anyagokat, melyekkel az elıírás készítıinek szándéka szerint összhangban van. A készítık ugyanakkor feltételezték, hogy az útépítési projekt közremőködıi az elıírásban külön nem említett vonatkozásokban e szabályozó anyagok szerint járnak el. Az új európai szabályozások bevezetése miatt a mőszaki szabályozás állandó változásban van. Ezért bizonyos kérdésekben egyidejőleg léteznek új, korszerő, de idehaza még kevéssé használt európai szabályozó anyagok és régi, némely részletükben elavult, de idehaza jól ismert szabályozók is ban és 2007-ben nagyszámban kerülnek bevezetésre európai szabályozó anyagok, s ezeket egy éven belül lehetıleg magyar nyelven honosítani fogják. A következı összeállítás ezek közül tartalmazza azokat, melyek angol nyelvő változata már ismert, és a jelen elıírás ezekkel már harmonizáltan készült. Hivatalosan azonban csak akkor kell követni ıket, ha MSZ-ként megjelennek. Elıfordulhat, hogy az európai szabványok olyan követelményeket támasztanak, melyek alkalmazásának feltételei még nincsenek meg. Ugyanakkor figyelembe kell venni, hogy a régi, még érvényben levı szabályozók gondozása, aktualizálása az elmúlt évtizedben már elmaradt, így azok sok esetben már nincsenek összhangban a korszerő új elıírásokkal. Érvénytelenítésük viszont nem volt lehetséges, mert azzal szabályozási hiányok keletkeztek volna. Mindezek miatt a szabályozó anyagok teljesen következetes alkalmazása nem mindig lehetséges, betartatásuk ésszerő rugalmasságot kíván. Ahol az ugyanazon területre vonatkozó dokumentumok között tartalmi ellentmondás mutatkozik, vagy azok szerint többféle eljárás, megoldás lehetséges, ott az útépítés geotechnikai tervezésében a jelen elıírásban ajánlottakat célszerő követni, vagy ilyen ajánlás híján a módszerek közül szabadon lehet választani. A különbözı típusú szabályozó anyagok betartását illetıen általánosságban a következık érvényesek: a törvények, kormány- és miniszteri rendeletek betartása kötelezı, az útügyi mőszaki elıírások betartását a hatályba léptetı miniszteri rendelet szabályozza, az MSZ vagy MSZ EN jelő magyar mőszaki szabványokat az útépítési projekt kiírása, illetve a szerzıdés szerint kell alkalmazni, amihez a jelen elıírás ajánlásokat ad, az MSZE CEN ISO/TS jelő magyar mőszaki elıszabványokat célszerő követni, de betartásuk csak akkor kötelezı, ha azt valamilyen külön szabály vagy a projekt kiírása, illetve szerzıdése elrendeli Jogszabályok Az útépítési projekt megvalósításának egészét illetıen a következık betartása kötelezı Törvények évi X. törvény a termékfelelısségrıl évi XCIII. törvény a munkavédelemrıl évi XXVIII. törvény a nemzeti szabványosításról évi XXIX. törvény a környezetvédelmének általános szabályairól évi LIII. törvény a természet védelmérıl évi CXXIX. törvény a közbeszerzésekrıl évi LVIII. törvény a tervezı és szakértı mérnökök, valamint építészek szakmai kamaráiról évi LXXVIII. törvény az épített környezet alakításáról és védelmérıl évi XI. törvény a munkavédelemrıl szóló 1993 évi XCIII. törvény módosításáról évi XXIX. törvény az Európai Uniós csatlakozással összefüggı, egyes törvény módosításokról évi LXXVI. törvény az építıipari kivitelezési tevékenységekkel kapcsolatos adatszolgáltatással, öszszefüggı egyes törvények módosításáról Kormányrendeletek 158/1997. (IX.26.) korm. rendelet az építési mőszaki ellenıri tevékenységrıl. 9

10 135/2005. (VII.14.) korm. rendelet az építıipari kivitelezési tevékenységgel kapcsolatos adatszolgáltatásról. 162/2004. (V. 21.) korm. rendelet az építési beruházások közbeszerzésekkel kapcsolatos részletes szabályairól Miniszteri rendeletek 35/1996. (XII.29.) BM rendelet az Országos Tőzvédelmi Szabályzat kiadásáról. 45/1997. (XII.29.) KTM rendelet az építészeti mőszaki tervdokumentációk tartalmi követelményeirıl. 34/2002. (IV.27.) FVM rendelet az építészeti-mőszaki tervezési jogosultság részletei szabályairól. 3/2003. (I.25.) BMGKM KvVM együttes rendelet az építési termékek mőszaki követelményeinek megfelelıség igazolásának, valamint forgalomba hozatalának részletes szabályairól. 45/2004. (VII.26.) BM-KVM együttes rendelet az építési és bontási hulladék részletes kezelési szabályairól Geotechnikai tervezés mőszaki alapszabványai A geotechnikai tervezés egészét, alapelveit, követelményeit és elfogadható módszereit illetıen az elıírás a következı szabványokkal összhangban készült, illetve az elıírás által nem szabályozott részletekben e szabványokat kell követni: MSZ EN :2006 MSZ EN :2007 Geotechnikai tervezés. 1. rész: Általános szabályok. Geotechnikai tervezés. 2. rész: Talajvizsgálatok Geotechnikai vizsgálatok mőszaki szabványai A talajok és a kızetek osztályozását, laboratóriumi és terepi vizsgálatait a következık szabványok, elıírások szabályozzák A talajok és a kızetek osztályozására kötelezıen alkalmazandó szabványok MSZ EN :2003 MSZ EN :2005 MSZ EN :2004 MSZ :2006 MSZ :1983 Geotechnikai vizsgálatok. Talajok azonosítása és osztályozása. 1. rész: Azonosítás és leírás. Geotechnikai vizsgálatok. Talajok azonosítása és osztályozása. 2. rész: Osztályozási alapelvek. Geotechnikai vizsgálatok. Szilárd kızetek azonosítása és osztályozása. 1. rész: Azonosítás és leírás. Talajmechanikai vizsgálatok. Talajok megnevezése talajmechanikai szempontból. Talajmechanikai vizsgálatok. Az eredmények összefoglalása A talajfeltárások irányadó dokumentumai MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS : A talajvízmérések irányadó dokumentumai MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 1. rész: Mőszaki Alapelvek. Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 2. rész: Minısítési kritériumok. Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 3. rész: Megfelelıségi értékelés. Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 1. rész: Általános elvek. Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 2. rész: Áteresztıképességi vizsgálat pakker nélkül. Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 3. rész: Víznyomásos vizsgálat. Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 4. rész: Próbaszivattyúzás. 10

11 MSZE CEN ISO/TS :2007 Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 5. rész: Nyeletéses vizsgálat. MSZE CEN ISO/TS :2007 Geotechnikai vizsgálatok. Mintavételi módszerek és talajvízmérések. 6. rész: Áteresztıképességi vizsgálat pakkerrel A laboratóriumi talajvizsgálatok irányadó dokumentumai MSZ :1979 MSZ :1980 MSZ :1980 MSZ :1980 MSZ :1981 MSZ :1981 MSZ :1982 Talajmechanikai vizsgálatok. Szemeloszlás meghatározása. Talajmechanikai vizsgálatok. Konzisztenciahatárok. Talajmechanikai vizsgálatok. A talaj anyagsőrősége. Talajmechanikai vizsgálatok. A talajt alkotó fázisok térfogat és tömegarányai. Talajmechanikai vizsgálatok. A talajok tömöríthetıségének vizsgálata Talajmechanikai vizsgálatok. A talajok alakváltozásnak vizsgálata ödométerrel. Talajmechanikai vizsgálatok. Szervesanyag tartalom meghatározása. MSZ :1982 Talajmechanikai vizsgálatok. A talaj szulfátiontartalmának és ph-értékének mérése MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 1. rész: A víztartalom meghatározása. Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 2. rész: Finom szemcséjő talajok térfogatsőrőségének meghatározása. Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 3. rész: A szemcsék sőrőségének meghatározása. Piknométeres módszer. Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 4. rész: A szemeloszlás meghatározása. Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 5. rész: Kompressziós vizsgálat lépcsızetes terheléssel. Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 6. rész: Ejtıkúpos vizsgálat. Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 7. rész: Finom szemcséjő talajok egyirányú nyomóvizsgálata. Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 8. rész: Konszolidálatlan, drénezetlen triaxiális vizsgálat. Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 9. rész: Konszolidált triaxiális nyomóvizsgálat telített talajokon. MSZE CEN ISO/TS :2007 Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 10.rész: Közvetlen nyíróvizsgálat. MSZE CEN ISO/TS :2007 Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 11. rész: Áteresztıképességi vizsgálat. MSZE CEN ISO/TS :2006 Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata. 12. rész: Az Atterberg-határok meghatározása A terepi talajvizsgálatok irányadó dokumentumai MSZE CEN ISO/TS :2007 Geotechnikai vizsgálatok. Terepi vizsgálat. 1. rész: Nyomószondázás elektromos mérıberendezéssel. MSZE CEN ISO/TS :2005 Geotechnikai vizsgálatok. Terepi vizsgálat. 2. rész: Verıszondázás. MSZE CEN ISO/TS :2005 Geotechnikai vizsgálatok. Terepi vizsgálat. 3. rész: SPTszondázás. MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS :2006 Geotechnikai vizsgálatok. Terepi vizsgálat. 4. rész: Pressziométeres vizsgálat Menard-féle berendezéssel. Geotechnikai vizsgálatok. Terepi vizsgálat. 5. rész: Rugalmas dilatométeres vizsgálat. Geotechnikai vizsgálatok. Terepi vizsgálat. 6. rész: Pressziométeres vizsgálat önlefúró berendezéssel. 11

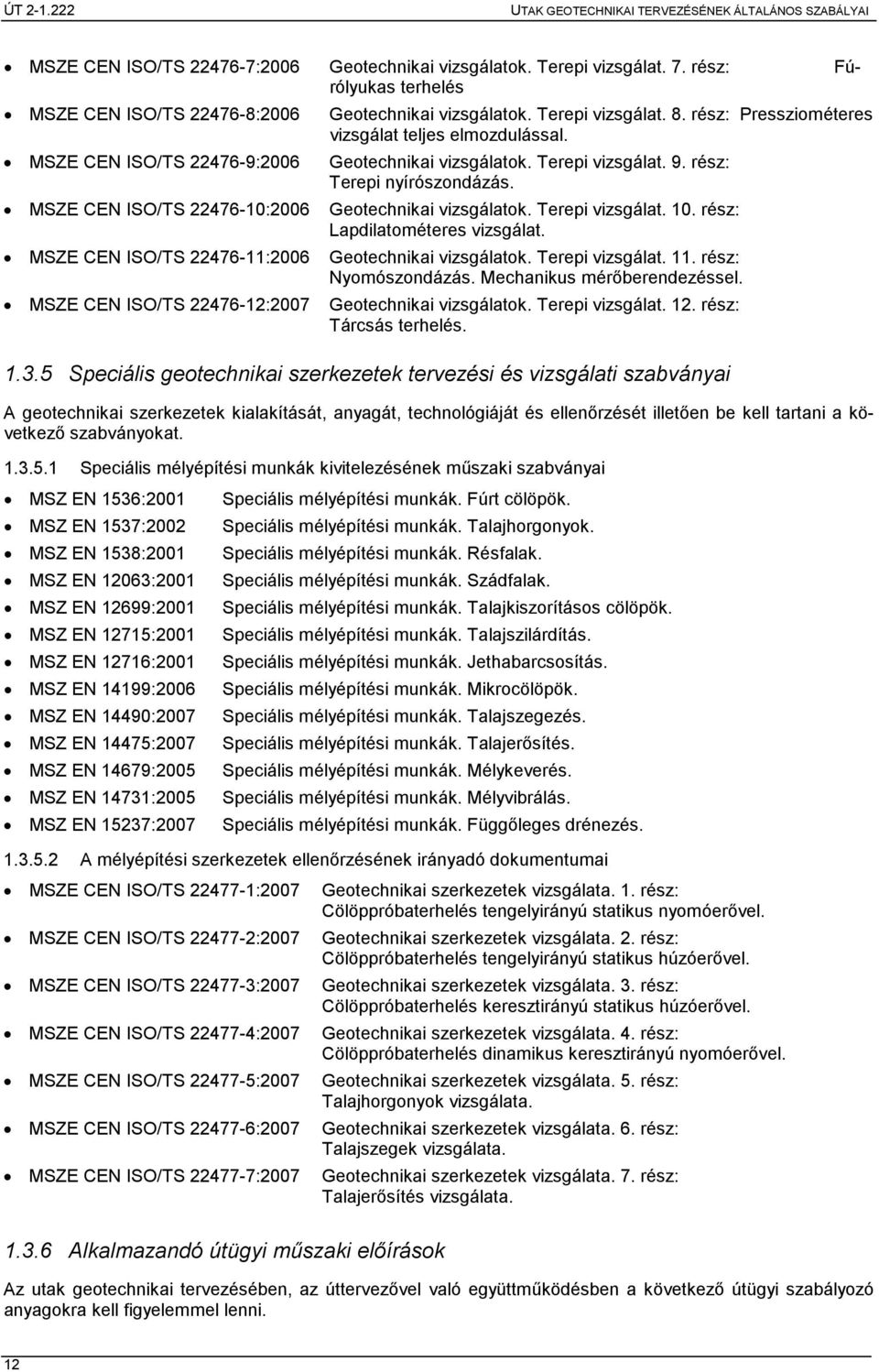

12 MSZE CEN ISO/TS :2006 Geotechnikai vizsgálatok. Terepi vizsgálat. 7. rész: Fúrólyukas terhelés MSZE CEN ISO/TS :2006 MSZE CEN ISO/TS :2006 Geotechnikai vizsgálatok. Terepi vizsgálat. 8. rész: Pressziométeres vizsgálat teljes elmozdulással. Geotechnikai vizsgálatok. Terepi vizsgálat. 9. rész: Terepi nyírószondázás. MSZE CEN ISO/TS :2006 Geotechnikai vizsgálatok. Terepi vizsgálat. 10. rész: Lapdilatométeres vizsgálat. MSZE CEN ISO/TS :2006 Geotechnikai vizsgálatok. Terepi vizsgálat. 11. rész: Nyomószondázás. Mechanikus mérıberendezéssel. MSZE CEN ISO/TS :2007 Geotechnikai vizsgálatok. Terepi vizsgálat. 12. rész: Tárcsás terhelés Speciális geotechnikai szerkezetek tervezési és vizsgálati szabványai A geotechnikai szerkezetek kialakítását, anyagát, technológiáját és ellenırzését illetıen be kell tartani a következı szabványokat Speciális mélyépítési munkák kivitelezésének mőszaki szabványai MSZ EN 1536:2001 MSZ EN 1537:2002 MSZ EN 1538:2001 MSZ EN 12063:2001 MSZ EN 12699:2001 MSZ EN 12715:2001 MSZ EN 12716:2001 MSZ EN 14199:2006 MSZ EN 14490:2007 MSZ EN 14475:2007 MSZ EN 14679:2005 MSZ EN 14731:2005 MSZ EN 15237:2007 Speciális mélyépítési munkák. Fúrt cölöpök. Speciális mélyépítési munkák. Talajhorgonyok. Speciális mélyépítési munkák. Résfalak. Speciális mélyépítési munkák. Szádfalak. Speciális mélyépítési munkák. Talajkiszorításos cölöpök. Speciális mélyépítési munkák. Talajszilárdítás. Speciális mélyépítési munkák. Jethabarcsosítás. Speciális mélyépítési munkák. Mikrocölöpök. Speciális mélyépítési munkák. Talajszegezés. Speciális mélyépítési munkák. Talajerısítés. Speciális mélyépítési munkák. Mélykeverés. Speciális mélyépítési munkák. Mélyvibrálás. Speciális mélyépítési munkák. Függıleges drénezés A mélyépítési szerkezetek ellenırzésének irányadó dokumentumai MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 MSZE CEN ISO/TS :2007 Geotechnikai szerkezetek vizsgálata. 1. rész: Cölöppróbaterhelés tengelyirányú statikus nyomóerıvel. Geotechnikai szerkezetek vizsgálata. 2. rész: Cölöppróbaterhelés tengelyirányú statikus húzóerıvel. Geotechnikai szerkezetek vizsgálata. 3. rész: Cölöppróbaterhelés keresztirányú statikus húzóerıvel. Geotechnikai szerkezetek vizsgálata. 4. rész: Cölöppróbaterhelés dinamikus keresztirányú nyomóerıvel. Geotechnikai szerkezetek vizsgálata. 5. rész: Talajhorgonyok vizsgálata. Geotechnikai szerkezetek vizsgálata. 6. rész: Talajszegek vizsgálata. Geotechnikai szerkezetek vizsgálata. 7. rész: Talajerısítés vizsgálata Alkalmazandó útügyi mőszaki elıírások Az utak geotechnikai tervezésében, az úttervezıvel való együttmőködésben a következı útügyi szabályozó anyagokra kell figyelemmel lenni. 12

13 A geotechnikai tervezést befolyásoló útügyi tervezési elıírások ÚT Közutak tervezési szabályzata (KTSZ). ÚT Aszfaltburkolatú útpályaszerkezetek méretezése és megerısítése. ÚT Közúti alagutak létesítésének általános feltételei (A KTSZ kiegészítése). ÚT Kerékpárutak, gyalogutak és járdák pályaszerkezete. ÚT Kisforgalmú utak pályaszerkezetének méretezése. ÚT Útpályaszerkezetek kötıanyag nélküli és hidraulikus kötıanyagú alaprétegei. Építési elıírások ÚT Útpályaszerkezetek kötıanyag nélküli és hidraulikus kötıanyagú alaprétegei. Tervezési elıírások. ÚT Útépítési beton burkolatalapok tervezési elıírásai. ÚT A betonburkolatú útpályaszerkezetek méretezése. ÚT Betonkı burkolatú pályaszerkezetek tervezése és építése. Követelmények. ÚT Közutak víztelenítése (KTSZ kiegészítése). ÚT Kohósalakaszfalt útpályaalapok és burkolatok. ÚT Közúti hidak tervezése. Általános elıírások. ÚT Közúti hidak építése V. Alapozások A földmővek vizsgálatát szabályozó útügyi elıírások ÚT :1998 Dinamikus teherbírásmérés. ÚT :1998 Teherbírásmérés könnyő ejtısúlyos berendezéssel. ÚT :2005 Dinamikus tömörség- és teherbírásmérés kistárcsás könnyő ejtısúlyos berendezéssel. ÚT :1998 Radiometriás tömörségmérés. Földmővek, kötıanyag nélküli alaprétegek, hidraulikus kötıanyagú útalapok térfogatsőrőségének és víztartalmának meghatározása. ÚT :2000 Közúti töltéssüllyedések mérése Földmővek anyagának tervezési és vizsgálati szabványai A földmővek anyagaira vonatkozóan a jelen elıírás ajánlásainak megfelelıen kell alkalmazni a következı szabványokat és elıírásokat A földmővek terminológiáját megadó mőszaki szabvány MSZ Földmunkák és földmővek fogalommeghatározásai A kötıanyaggal készülı talajstabilizációk tervezésének irányadó dokumentumai MSZ EN :2005 Hidraulikus kötıanyagú keverékek. Elıírások. 1. rész: Cement kötıanyagú szemcsés keverékek. MSZ EN :2005 Hidraulikus kötıanyagú keverékek. Elıírások. 2. rész: Salak kötıanyagú keverékek. MSZ EN :2005 Hidraulikus kötıanyagú keverékek. Elıírások. 3. rész: Pernye kötıanyagú keverékek. MSZ EN :2005 Hidraulikus kötıanyagú keverékek. Elıírások. 4. rész: Pernye a hidraulikus kötıanyagú keverékekhez. MSZ EN :2005 Hidraulikus kötıanyagú keverékek. Elıírások. 5. rész: Hidraulikus útépítési kötıanyaggal készített keverékek Mechanikai vagy kötıanyagos stabilizációk laboratóriumi vizsgálatainak szabványai MSZ EN 13285:2003 MSZ EN :2003 Kötıanyag nélküli keverékek. Elıírások. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 1. rész: A laboratóriumi viszonyítási térfogatsőrőség és a víztartalom vizsgálati módszerei. Bevezetés, általános követelmények és mintavétel. 13

14 MSZ EN :2005 MSZ EN :2003 MSZ EN :2003 MSZ EN :2003 MSZ EN :2004 MSZ EN :2003 MSZ EN :2003 MSZ EN :2003 MSZ EN :2003 MSZ EN :2003 MSZ EN :2004 MSZ EN :2003 MSZ EN :2004 MSZ EN :2004 MSZ EN :2005 MSZ EN :2005 MSZ EN :2005 MSZ EN :2005 Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 2. rész: Vizsgálati módszerek a laboratóriumi viszonyítási térfogatsőrőség és a víztartalom meghatározására. Proctor-tömörítés. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 3. rész: A laboratóriumi viszonyítási térfogatsőrőség és a víztartalom vizsgálati módszerei. Vibrosajtolás szabályozott paraméterekkel. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 4. rész: A laboratóriumi viszonyítási térfogatsőrőség és a víztartalom vizsgálati módszerei. Vibrokalapács. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 5. rész: A laboratóriumi viszonyítási térfogatsőrőség és a víztartalom vizsgálati módszerei. Vibroasztal. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 7. rész: Kötıanyag nélküli keverékek ciklusos terheléses, triaxiális vizsgálata. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 40. rész: Vizsgálati módszer a hidraulikus kötıanyagú keverékek tiszta húzószilárdságának meghatározására. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 41. rész: Vizsgálati módszer a hidraulikus kötıanyagú keverékek nyomószilárdságának meghatározására. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 42. rész: Vizsgálati módszer a hidraulikus kötıanyagú keverékek hasító-húzó szilárdságának meghatározására. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 43. rész: Vizsgálati módszer a hidraulikus kötıanyagú keverékek rugalmassági modulusának meghatározására. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 44. rész. Vizsgálati módszer granulált kohósalak alfa-tényezıjének meghatározására. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 45. rész: Vizsgálati módszerek a hidraulikus kötıanyagú keverékek bedolgozhatósági idıtartamának meghatározására. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 46. rész: Vizsgálati módszer a nedvességállapoti érték meghatározására. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 47. rész: Vizsgálati módszer a kaliforniai teherbírási (CBR-) érték, a közvetlen teherbírási index és a lineáris duzzadás meghatározására. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 49. rész: Mésszel és/vagy hidraulikus kötıanyaggal stabilizált talaj gyorsított duzzadásvizsgálata. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 50. rész: Hidraulikus kötıanyagú keverékek vizsgálati próbatesteinek elıállítási módszere Proctor-berendezéssel vagy vibroasztalos tömörítéssel. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 51. rész: Hidraulikus kötıanyagú keverékek vizsgálati próbatesteinek elıállítási módszere vibrokalapácsos tömörítéssel. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 52. rész: Hidraulikus kötıanyagú keverékek vizsgálati próbatesteinek elıállítási módszere vibrosajtolással. Kötıanyag nélküli és hidraulikus kötıanyagú keverékek. 53. rész: Hidraulikus kötıanyagú keverékek vizsgálati próbatesteinek elıállítási módszere tengelyirányú sajtolással A földmővek és az útpályaszerkezetek ellenırzı terepi vizsgálatainak szabványai MSZ :1989 Útpályaszerkezetek teherbíró képességének vizsgálata. CBR-vizsgálat. MSZ :1989 Útpályaszerkezetek teherbíró képességének vizsgálata. Tárcsás vizsgálat. MSZ :1989 Útpályaszerkezetek teherbíró képességének vizsgálata. A behajlás mérése. 14

15 1.3.8 Geomőanyagok tervezésének és vizsgálatainak mőszaki szabványai A földmővekben és a kapcsolódó geotechnikai szerkezetekben gyakran alkalmazott geomőanyagok alkalmazási köreire, tervezési szabályaira és különbözı jellemzıinek laboratóriumi és terepi vizsgálatára vonatkozóan be kell tartani a következı szabványokat Geomőanyagok kiválasztását szabályozó dokumentumok MSZ EN 13249:2001 MSZ EN 13250:2001 MSZ EN 13252:2001 MSZ EN 13253:2001 MSZ EN 13254:2000 MSZ EN 13255:2000 MSZ EN 13255: A geomőanyagok vizsgálatának dokumentumai MSZ EN 918:1998 MSZ EN 964-1:1999 MSZ EN 965:1999 MSZ ENV 1897:2001 MSZ EN 9862:2005 MSZ EN :2005 MSZ EN :1998 MSZ EN 9864:2005 MSZ EN 10318:2005 MSZ EN 10319:1998 MSZ EN 10320:2000 MSZ EN 10321:1998 MSZ EN :1999 MSZ EN 11058:1999 MSZ EN 12224:2001 MSZ EN 12225:2001 MSZ EN 12226:2001 MSZ EN 12236:1998 Geotextíliák és rokon termékeik. Az utak és más közlekedési területek (vasutak és aszfaltbeépítések kivételével) szerkezetében való alkalmazás elıírt jellemzıi. Geotextíliák és rokon termékeik. A földmunkák és az alapozások során, valamint a győjtıszerkezetekben való alkalmazás elıírt jellemzıi. Geotextíliák és rokon termékeik. A vízelvezetı rendszerekben való alkalmazás elıírt jellemzıi. Geotextíliák és rokon termékeik. Az eróziót szabályozó munkákban (partvédelem, partvédı mővek) való alkalmazás elıírt jellemzıi. Geotextíliák és rokon termékeik. A víztározók és gátak szerkezetében való alkalmazás elıírt jellemzıi. Geotextíliák és rokon termékeik. A csatornák szerkezetében való alkalmazás elıírt jellemzıi. Geotextíliák és rokon termékeik. Az alagutak és föld alatti mőtárgyak szerkezetében való alkalmazás elıírt jellemzıi. Geotextíliák és rokon termékeik. Dinamikus átszakításvizsgálat. (Kúpos ejtıvizsgálat). Geotextíliák és rokon termékeik. A vastagság maghatározása elıírt terhelésekkel. 1. rész: Egyes rétegek. Geotextíliák és rokon termékeik. A területi sőrőség meghatározása. Geotextíliák és rokon termékeik. Nyomás alatti kúszási tulajdonságok meghatározása. Geomőanyagok. Mintavétel és a próbadarabok készítése. Geomőanyagok. A vastagság maghatározása elıírt terhelésekkel. 1. rész: Egyrétegőek. Geotextíliák és rokon termékeik. Vastagságmeghatározás elıírt terhekkel. 2. rész: Többrétegő termékek egyes rétegeinek vastagságmeghatározása. Geomőanyagok. Geotextíliák és rokon termékeik. Vizsgálati módszer geotextiliák és rokon termékeik területi sőrőségének meghatározására. Geomőanyagok. Szakkifejezések és meghatározásuk. Geotextíliák. Szélessávú szakítóvizsgálat. Geotextíliák. Helyszíni azonosítás. Geotextíliák. Kötések/varratok szakítóvizsgálata széles sávú módszerrel. Geotextíliák és rokon termékeik. Eljárás telepítéskor bekövetkezı sérülések szimulálására. 1.rész: Telepítés szemcsés anyagokon. Geotextíliák és rokon termékeik. A síkra merıleges, terhelés nélküli vízáteresztı képességi jellemzık meghatározása. Geotextíliák és rokon termékeik. Az idıjárással szembeni ellenállás meghatározása. Geotextíliák és rokon termékeik. Módszer a mikrobiológiai ellenállás meghatározására elásási próbával. Geotextíliák és rokon termékeik. Általános vizsgálatok a tartóssági vizsgálatot követı kiértékeléshez. Geotextíliák és rokon termékeik. Statikus átszakításvizsgálat (CBR-vizsgálat). 15

16 MSZ EN 12447:2002 MSZ EN 12956:1999 MSZ EN : 2005 MSZ EN :2005 MSZ EN 12958:1999 MSZ EN :2003 MSZ EN :2005 MSZ EN 13427:1999 MSZ EN 13428:2005 MSZ EN 13431:2000 MSZ CR ISO 13434:2000 MSZ EN ISO 13437:1999 MSZ EN ISO 13438:2005 MSZ EN 13562:2000 MSZ EN 13719:2002 MSZ EN 13738:2004 MSZ EN 14030:2002 MSZ EN 14196:2004 MSZ EN 14414:2004 MSZ EN 14415:2004 MSZ EN 14574:2005 MSZ EN 14575:2005 MSZ EN 14576: Geotextíliák és rokon termékeik. Vizsgálati módszer a hidrolízissel szembeni ellenállás meghatározására. Geotextíliák és rokon termékeik. A jellemzı szőrınyílás meghatározása. Geomőanyagok. A nyírási jellemzık meghatározása. 1. rész: Közvetlen nyíróvizsgálat. Geomőanyagok. A nyírási jellemzık meghatározása. 2. rész: Ferde síkú vizsgálat. Geotextíliák és rokon termékeik. A vízáramlás meghatározása a termék síkjában. Geotextíliák és rokon termékeik. A belsı szerkezeti kapcsolatok szilárdsága. 1. rész: Geosejtek. Geotextíliák és rokon termékeik. A belsı kapcsolatok szilárdsága. 2. rész: Geokompozitok. Geotextíliák és rokon termékeik. A dörzsölés utáni sérülések utánzása (csúszótömbös vizsgálat). Geomőanyagok. Az ütéskárosodással szembeni védıteljesítmény meghatározása. Geotextíliák és rokon termékeik. A húzó- kúszási és a szakítási viselkedés meghatározása. Irányelvek a geotextíliák és rokon termékeik tartósságáról. Geotextíliák és rokon termékeik. A minták talajban való elhelyezése és kivétele, valamint a próbatestek laboratóriumi vizsgálata. Geotextíliák és rokon termékeik. Átvilágításos vizsgálat az oxidációval szembeni ellenállás meghatározásához. Geotextíliák és rokon termékeik. A vízbehatolással szembeni ellenállás meghatározása (a hidrosztatikai nyomás vizsgálata). Geotextíliák és rokon termékeik. A szigetelésvédı geotextíliák tartós hatékonyságának meghatározása. Geotextíliák és rokon termékeik. A talajból való kihúzódással szembeni ellenállás. Geotextíliák és rokon termékeik. Vizsgálati módszer a savakkal és lúgokkal szembeni ellenállás meghatározására. Geomőanyagok. Vizsgálati módszerek az agyag geoszintetikus gátak egységnyi területre esı tömegének mérésére. Geomőanyagok. Vizsgálati módszer a vegyi ellenállás meghatározására feltöltések építése esetén. Geoszintetikus szigetelık. Vizsgálati módszer a kilúgozódási ellenállás meghatározására. Geomőanyagok. Az alátámasztott geomőanyagok gúlaátütési ellenállásának meghatározása. Geoszintetikus szigetelık. Az oxidációval szembeni ellenállás meghatározásának módszere. Geomőanyagok. A polimer geoszintetikus szigetelık feszültségkorrózióval szembeni ellenállásának meghatározása A geotechnikai szerkezetek tartószerkezeti tervezésének mőszaki szabványai A geotechnikai szerkezeteket az anyaguktól függıen a következı szabványok betartásával kell megtervezni MSZ EN 1990:2006 MSZ EN 1991:2005 MSZ EN 1992:2005 MSZ EN 1993:2000 MSZ EN 1994:2005 MSZ EN 1995:2005 A tartószerkezetek tervezésének alapjai. A tartószerkezeteket érı hatások. Betonszerkezetek tervezése. Acélszerkezetek tervezése. Acél és beton kompozitszerkezetek tervezése. Faszerkezetek tervezése.

17 MSZ EN 1996:2000 MSZ EN 1998:2006 Falazott szerkezetek tervezése. Tartószerkezetek tervezése földrengésre. 1.4 Fogalommeghatározások Az elıírás a földmővek és a kapcsolódó szerkezetek esetében használt, hagyományos fogalmakat általában az MSZ szabvány szerint értelmezi, s ezek definícióját az elıírásban csak a szükséges mértékig ismétli meg. Az elıírásban gyakran elıforduló általános fogalmak értelmezését a következıkben ismertetjük. A további újszerő fogalmakat mindenkor az ıket tárgyaló fejezet tartalmazza Általános alapfogalmak Geotechnika Azon építımérnöki tudományok és módszerek összessége, melyek az építmények és/vagy az építési tevékenységek, illetve a talajkörnyezet közötti kölcsönhatások elemzésével, ezek, illetve az ezekbıl eredı problémák értékelésével és megoldásával foglalkozik. Kiterjed az ezekhez szükséges talajvizsgálatokra, a szükséges kölcsönhatásokat biztosító, illetve az új építményt és/vagy a természeti, valamint az épített környezetet e kölcsönhatásokkal veszélyeztetı jelenségekkel szemben alkalmazandó megoldások és szerkezetek tervezésére, kivitelezésére, mőszaki felügyeletére, megfigyelésére és fenntartására. Geotechnikai szolgáltatás Az elıbbiekben értelmezett kölcsönhatás következtében felmerülı geotechnikai feladatok megoldásához, a vélelmezhetı veszélyek elhárításához szükséges szakszerő geotechnikai tevékenységek (talajvizsgálatok, tervezés, kivitelezés, ellenırzés stb.) eredményeképpen készített és a megrendelınek átadott geotechnikai dokumentumok (jelentések, szakvélemények, tervek stb.). Talajkörnyezet Az építmény, illetve az építési tevékenység által közvetlenül vagy közvetve befolyásolt, már a beavatkozás elıtt a helyszínen lévı talaj- vagy kızetzóna (földkéregtartomány), függetlenül annak az építményhez viszonyított geometriai helyzetétıl, valamint természetes vagy mesterséges eredetétıl. A fogalom magába foglalja e zóna felépítését és anyagát, továbbá a talajvizet is, s mindezek tulajdonságainak összességét. Geotechnikai szerkezet Általában az építmények, illetve jelen esetben az utak és a talajkörnyezet kölcsönhatásait biztosító, illetve az ezen kölcsönhatások következtében felmerülı problémák kiküszöbölését biztosító szerkezetek, melyek közé soroljuk az alapokat, a támszerkezeteket, a földmőveket, a víztelenítı berendezéseket és a speciális építési eljárásokkal, technológiákkal létrehozott javított talajzónákat. Geotechnikai kategória A geotechnikai feladat nehézségét minısítı besorolás, melynek megállapításakor figyelembe kell venni a talajkörnyezetet, a természeti és épített környezetet, a feladat, a létesítendı szerkezet jellegét, az alkalmazandó geotechnikai megoldásokat és az esetleges károsodások következményeit Tevékenységek, szolgáltatások, dokumentációk Geotechnikai vizsgálatok A geotechnikai feladatok felismerése és megoldása végett a talaj- és talajvízadottságok megismerése és modellezése céljából végzendı tevékenység, mely a felszíni és aknás feltárásokból, fúrásokból, az ezekbıl vett minták laboratóriumi vizsgálataiból, vagy közvetett módszerekbıl, elsısorban szondázásokból áll. Geotechnikai megfigyelés Épülı vagy meglévı építmény, valamint a talaj és a talajvíz építés közbeni és utáni vizsgálata szemrevételezéssel és mérésekkel annak megállapítására, hogy azok a tervezéskor vártnak megfelelıen viselkednek-e. Geotechnikai mőszaki felügyelet Az építés szemrevételezéssel és mérésekkel történı vizsgálata, annak megállapítására, hogy a tervezett geotechnikai szerkezet a tervezett anyagokból, méretekkel, módszerekkel és minıséggel épül-e meg. Talajvizsgálati jelentés Valamely projekt talajkörnyezetének megismerésére végzett feltárások és vizsgálatok eredményeinek a felhasználás céljának megfelelıen rendszerezett ismertetése az adott tervfázisban szükséges részletességgel. 17
