1 1.

2 Elérhetőségek Dr. Varga Gabriella K.mf.20. Tanszéki honlap: 2.

3 Hallgatói feladatok Zárthelyi dolgozat: 30% 1. HF: 40 % (határidő: 8. hét, IV.2.) 2. HF: 30 % (határidő: 14. hét, V.15.) Pótbeadás végső határideje: dél 3.

4 Gyakorlatok ütemterve 1: Bevezetés, HF1 Talajvizsgálati jelentés 2: Talajvizsgálati jelentés, konzultáció 3: HF2 Cölöptervezés CPT alapján 4: HF1 beadás, konzultáció 5: Konzultáció ZH: április 27. Előadáson. 6: Konzultáció 7: PZH gyakorlaton +HF2 beadás 4.

5 Talajvizsgálati jelentés A geotechnikai vizsgálatok eredményeit talajvizsgálati jelentésbenkell összefoglalni, amely a geotechnikai tervezési beszámoló alapját képezni. A talajvizsgálati jelentés általában a következő két részből álljon: a rendelkezésre álló összes geotechnikai információ bemutatása, beleértve a geológiai jellemzőket és a további idevágó adatokat, az információk geotechnikai értékelése, amihez a geotechnikai jellemzők meghatározásakor alkalmazott feltevések ismertetése is hozzá tartozik. 5.

6 Talajvizsgálati jelentés A geotechnikai információkat ismertető résznekaz EN szerinti vizsgálati beszámolók (jegyzőkönyvek) alapján feltétlenül tartalmaznia kell: egy tételes kimutatást az elvégzett összes terepi és laboratóriumi munkáról, a terepen és a laboratóriumban végzett vizsgálatok módszereinek és eredményeinek bemutatását. 6.

7 Talajvizsgálati jelentés A geotechnikai információk értékelésénektartalmaznia kell a következőket: a terepi és a laboratóriumi munka áttekintése, az adatokat illetően felmerült kétségek magyarázatával, a mintakezelés esetleges hatásainak és a különösen kedvezőtlen eredményeknek az értékelésével, a származtatott geotechnikai paraméterek összegző és rendszerezett áttekintése, kiegészítő terepi vagy laboratóriumi munkára vonatkozó javaslat a többletmunka szükségességének indoklásával, programjával és céljával együtt. 7.

8 8. Talajvizsgálati jelentés Talajmechanikai szakvélemény Többet ad: Jóval több információ és részletezettség a geotechnikai előkészítő tevékenységekről. Az eredmények részletes ismertetése. Kevesebbet ad: Nem értékeli a talajadottságokat, a geotechnikai veszélyeket a projekt megvalósíthatósága szempontjából. Nem kell javaslatokat adnia a felmerülő problémák, feladatok megoldására.

9 Az információk bemutatása: Az összes tanácsadó és alvállalkozó neve. A geotechnikai vizsgálat célja és tárgya. 9.

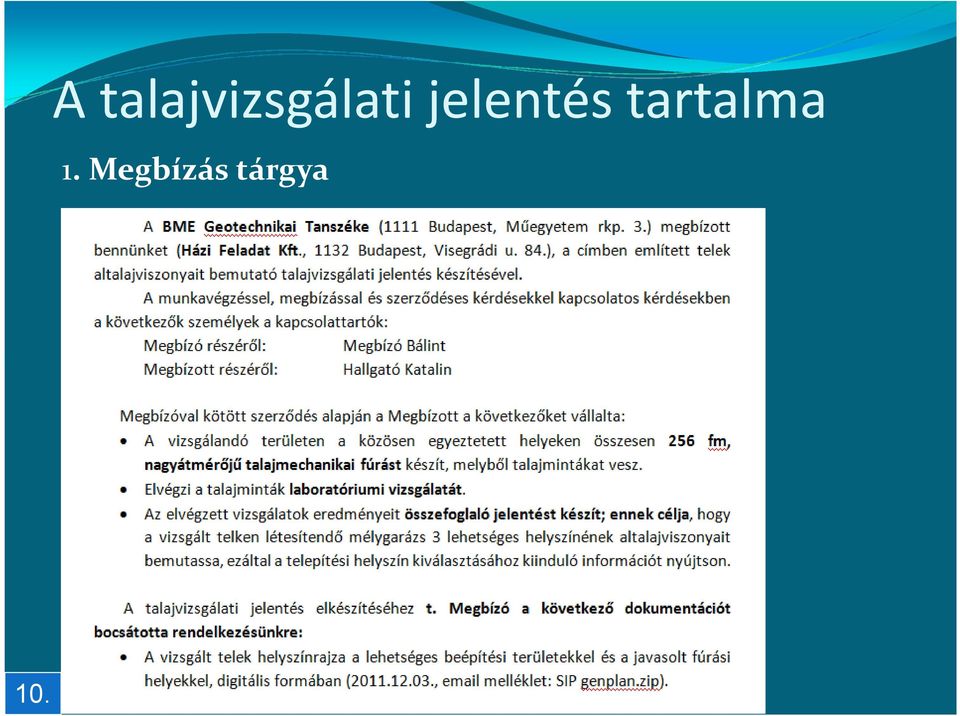

10 1. Megbízás tárgya 10.

11 Az információk bemutatása: A meglévő légi fotogrammetriai információk. (google maps) A tágabb építési terület bejárásakor szerzett ismeretek. Az építési helyszín története. A területen szerzett korábbi tapasztalatok. 11.

12 2. Előzmények, tervezett műtárgy - Feladat részletes ismertetés - Korábbi szakvélemények - Tervezett műtárgyak 12.

13 Korábbi szakvélemények 13.

14 Korábbi szakvélemények 14.

15 Az információk bemutatása: A terület szeizmicitási adatai. 15.

16 16. A talajvizsgálati jelentés tartalma 3. Szeizmicitás

17 Az információk bemutatása: A térség geológiai adottságai, beleértve a vetődéseket is. A talajvízszint időbeli ingadozásának adatai. Geodéziai adatok. 17.

18 4. Az építési területtel kapcsolatos információk (geológiai és geodéziai viszonyok) 18.

19 4. Az építési területtel kapcsolatos információk (geológiai és geodéziai viszonyok) 19.

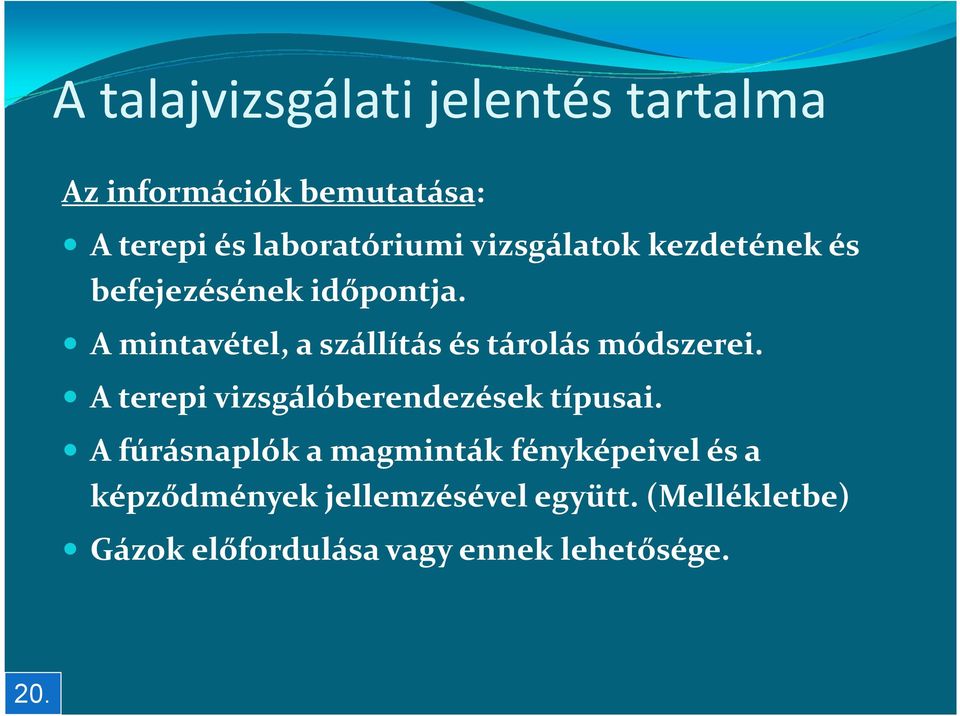

20 Az információk bemutatása: A terepi és laboratóriumi vizsgálatok kezdetének és befejezésének időpontja. A mintavétel, a szállítás és tárolás módszerei. A terepi vizsgálóberendezések típusai. A fúrásnaplók a magminták fényképeivel és a képződmények jellemzésével együtt. (Mellékletbe) Gázok előfordulása vagy ennek lehetősége. 20.

21 5. Talajfeltárás 21.

22 5. Talajfeltárás 22.

23 Az információk bemutatása: A laboratóriumi vizsgálatok kezdetének és befejezésének időpontja. A laboratóriumi vizsgálatok típusának ismertetése. 23.

24 6. Laboratóriumi vizsgálatok 24.

25 Az információk értékelése: Minden képződmény részletes leírása a fizikai, alakváltozási és szilárdsági jellemzőikkel együtt. A szabálytalan képződmények, mint lencsék, üregek ismertetése. A terepi és laboratóriumi munka eredményeinek célirányos táblázatos és grafikus ábrázolása. 25.

26 7. Talajrétegződés 26.

27 Az információk értékelése: Minden réteg származtatott geotechnikai adatainak értéktartománya és csoportosítása. A legfontosabb adatok értéktartományait és eloszlását bemutató hisztogramok. 27.

28 28. A talajvizsgálati jelentés tartalma 8. Geotechnikai paraméterek

29 29. Talajjellemzők statisztikai feldolgozása

30 30. Karakterisztikus érték eloszlás: általában normális vagy log-normális X m a várható érték (átlag) k n statisztikai paraméter v x a variációs tényező: s x a szórás X k =X m (1±k n v x ) v x =s x /X m paraméterek: statisztikailag ismert v. ismeretlen értelmezhetjük: átlagértékre v. szélsőértékre óvatos becslés: 5 %-os küszöb

31 k n tényező A vizsgált talajzóna mérete jóval nagyobb mint a talajmintáé. A meghatározó paraméter értéke gyakran a talaj valamely felületére vagy térfogatára vonatkozóan mért értékek átlaga, azaz a karakterisztikus értéket ezen átlag óvatos becslésével kell felvenni. Normális eloszlás esetén 95%-os konfidenciaszinten: Szélső értékek óvatos becslésénél: 31.

32 Közelítő-módszer X k =X m (1-0,5 v x ) (Schneider, 1997) eredete: (- normális eloszlás) - stat. ismert paraméter - átlagérték - n=10 minta k n =0,52 32.

33 33. Variációs tényezők

34 Az információk értékelése: A talajvízszint mélysége és szezonális ingadozásai. Talajvíz kémiai vizsgálatainak eredménye. 34.

35 9. Hidrológiai és talajvízviszonyok 35.

36 9. Hidrológiai és talajvízviszonyok 36.

37 9. Hidrológiai és talajvízviszonyok vegyvizsgálat 37.

38 10. Egyéb szempontok a tervezéshez - Feltárt talajok tömöríthetőség szerinti besorolása - Fejtési osztályba sorolás - Feltárt talajok minősítése földműanyagként való felhasználás szempontjából - Fagyveszélyesség szerinti besorolás - Víztelenítési megoldások ismertetése - Geotechnikai kategóriába való sorolás - Javaslat az alapozási módot illetően 38.

39 A geotechnikai tervezés alapjai Az Eb három geotecnikai kategóriát értelmez. A besorolás szempontjai: A tartószerkezet méretei, bonyolultsága, a hozzá kapcsolódó tapasztalatok. A talajadottságok, támaszkodva az összehasonlító tapasztalatokra. A környezeti körülmények a kölcsönös hatások szempontjából. 39.

40 40. Geotechnikai kategóriák

41 MELLÉKLETEK Helyszínrajz Fúrásszelvények Rétegszelvények Laboratóriumi vizsgálatok jegyzőkönyvei 41.

42 42. A talajvizsgálati jelentés tartalma

43 43. A talajvizsgálati jelentés tartalma

44 44. Köszönöm a figyelmet!
