dr. Szepesházi Róbert Széchenyi István Egyetem, Gyır Az új, európai, geotechnikai szabványok, különös tekintettel az Eurocode 7-re7

Átírás

1 dr. Szepesházi Róbert Széchenyi István Egyetem, Gyır Az új, európai, geotechnikai szabványok, különös tekintettel az Eurocode 7-re7

2 Egy esettanulmány

3 M7 autópálya Nagykanizsa-Becsehely Z-31 mőtárgy töltésmagasság 14 m, rézsőhajlás keresztirányban 1:2 hosszirányban 1:1,5 puha agyag és iszap kavicscölöp 1,5 1,5 m / 60 cm CFA-cölöp D=80 cm pannon agyagban hídfı: 12 db, pillér: 17 db süllyedésmérés a háttöltés alatt

4 M7 autópálya Nagykanizsa-Becsehely Z-31 mőtárgy kavicscölöpözés után közbensı támaszok cölöpözése gyors (nem dokumentált) töltésépítés 25 cm süllyedés a korona alatt 10 cm emelkedés a lábnál a patakmeder feltöltıdik, visszaduzzaszt a közbensı támaszok oszlopai 20 cm-t befelé dıltek felhelyezhetık-e a tartók - okkeresés

5 EURO- CODE 7 Cölöpalapozás Ajánlatos figyelemmel lenni a következı tervezési állapotokra, melyek a cölöpökre keresztirányú hatásokat eredményezhetnek: különbözı mértékő terhelés a cölöpalap különbözı oldalain (pl. egy töltésben vagy annak közelében); A cölöpalapok keresztirányú terhelését általában a merev vagy hajlékony gerendaként modellezett cölöpök és a mozgó talajtömeg közötti kölcsönhatás vizsgálatával ajánlatos megállapítani.

6 EURO- CODE 7 Töltések Kis szilárdságú és nagyon összenyomható altalajra kerülı töltések esetén olyan kivitelezési folyamatot kell elıírni, mely biztosítja, hogy a teherbíró képességet nem lépik túl, és a kivitelezés közben nem fordulnak elı túlzottan nagy süllyedések vagy mozgások. Ha talajjavítást írnak elı, akkor ajánlatos a kezelendı talaj térfogatát kellı ráhagyással tervezni, hogy ne alakulhassanak ki káros alakváltozások. Ahol a töltést utak vagy vízfolyások keresztezik, ajánlatos különös figyelmet fordítani a különbözı szerkezeti elemek térbeli kölcsönhatásaira. A tervben ki kell mutatni, hogy a töltések alakváltozásai miatt nem következik be használhatósági határállapot a töltésben, ill. a rajta, benne vagy közelében levı tartószerkezetekben, utakban és közmővekben.

7 EURO- CODE 7 Mőszaki felügyelet, megfigyelés A töltések megfigyelése szükséges, ha a tartószerkezeteket és a közmőveket érı károsító hatások ellenırzését kívánják meg. Ha követelmény, hogy a mőszaki felügyeletre és megfigyelésre program készüljön, akkor ezt a tervezınek a geotechnikai tervezési beszámoló részeként kell elkészítenie. Elı kell írni a megfigyelés észleléseinek értékelését és az annak alapján szükséges tennivalókat. Mindenkor értékelni és értelmezni kell a megfigyelés eredményeit, és ez általában számszerősített formában valósuljon meg. A 2. geotechnikai kategória esetén a teljesítıképességet a tartószerkezet kiválasztott pontjainak mozgásmérései alapján lehet értékelni.

8 Hajlékony gerendaként modellezett cölöpök és a mozgó talajtömeg közötti kölcsönhatás vizsgálata PLAXIS-programmal

9 A geotechnikai szabványosítás aktuális helyzete

10 Az európai geotechnikai szabványosítás tárgykörei geotechnikai tervezés talaj- és kızetosztályozás talajfeltárás- és talajvízmérések terepi talajvizsgálatok laboratóriumi talajvizsgálatok geotechnikai szerkezetek vizsgálata speciális mélyépítési technológiák mélyépítési szerkezetek, termékek geomőanyagok alkalmazása geomőanyagok vizsgálata

11 MSZ EN :2006 Eurocode 7-1 Geotechnikai tervezés. 1. rész Általános szabályok. Tartószerkezetek tervezése sorozatban Angol nyelven honosítva 2005 I. negyedévben Magyar változat bevezetése 2006 IV. negyedévben Nemzeti melléklet is kész

12 Európai bevezetés elıtt EN : 2006 EC 7-2 Geotechnikai tervezés. 2. rész: Talajvizsgálatok. Fejezetek 1. Általános elvek 2. A talajvizsgálatok megtervezése 3. Mintavétel és talajvízmérések 4. Terepi vizsgálatok 5. Laboratóriumi vizsgálatok 6. Talajvizsgálati jelentés A korábbi EC-7-2 (laborvizsg.) és EC-7-3 (terepi vizsg.) egyesítésébıl 3-5. rész: tárgy, követelmények, értékelés, felhasználás a fıbb vizsgálatokra Technikai részletek nincsenek szabályozva Mellékletekben sok hasznos korrelációs összefüggés

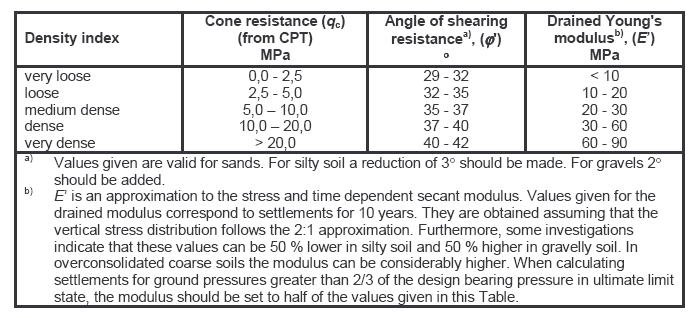

13 EC 7-2 Mellékletek Tapasztalati összefüggések

14 Talaj- és kızetosztályozás MSZ EN ISO :2005 Geotechnikai vizsgálatok. Talajok azonosítása és osztályozása. 1. rész: Azonosítás és leírás. MSZ EN ISO :2005 Geotechnikai vizsgálatok. Talajok azonosítása és osztályozása. 2. rész: Osztályozási alapelvek. pr EN ISO :2006 Geotechnikai vizsgálatok. Talajok azonosítása és osztályozása. 3. rész: A talajazonosítás elektronikus adatkezelése. MSZ EN ISO :2005 Geotechnikai vizsgálatok. Kızetek azonosítása és osztályozása. 1. rész: Azonosítás és leírás. pr EN ISO :2006 MSZ :2006 Geotechnikai vizsgálatok. Kızetek azonosítása és osztályozása. 2. rész: A kızetazonosítás elektronikus adatkezelése. Talajmechanikai vizsgálatok. Talajok megnevezése talajmechanikai szempontból.

15 100 görgeteg kavics homok homokliszt iszap agyag tömegszázalék S % ,1 0,02 0,01 0,002 0,001 0,0001 szemcseátmérı D mm 100 görgeteg kavics homok iszap agyag tömegszázalék S % ,1 0,063 0,01 0,002 0,001 0,0001 szemcseátmérı D mm

16 Hagyományos nevek megóvása szemcsés és kötött talaj sovány közepes kövér agyag MSZ :2006 Az osztályozás alapja szemeloszlás alapján, ha S 0,06 < 40 % és I P < 10 % plasztikus index alapján, ha S 0,06 > 40 % és I P > 10 % szemeloszlás és plasztikus index együttes értékelésével, ha S 0,06 és I P ellentmondó Vegyes összletek osztályozásának elvei Eddigi magyar osztályozás függelékben Plaszticitási index I p Csoportnév az MSZ EN ISO szerint Megnevezés 10%-nál kisebb nem plasztikus (szemeloszlás alapján) 10 és 15% között kissé plasztikus iszap 15 és 20% között sovány agyag közepesen plasztikus 20 és 30% között közepes agyag 30%-nál nagyobb nagyon plasztikus kövér agyag

17 MSZE CEN ISO/TS Geotechnikai vizsgálatok Talajok laboratóriumi vizsgálata 1. A víztartalom meghatározása 2. A finomszemcséjő talajok térfogatsőrőségének meghatározása 3. A szemcsék sőrőségének meghatározása. Piknométer-módszer 4. A szemeloszlás meghatározása 5. Kompressziós vizsgálat lépcsızetes terheléssel 6. Ejtıkúpos vizsgálat 7. Finomszemcsés talajok egyirányú nyomóvizsgálata 8. Konszolidálatlan, drénezetlen triaxiális vizsgálat 9. Konszolidált triaxiális nyomóvizsgálat telített talajokon 10. Közvetlen nyíróvizsgálat 11. Áteresztıképességi vizsgálat 12. Az Atterberg-határok meghatározása

18 KÚPOS PENETROMÉTER a folyási határ megállapítására a Casagrande-készülék helyett MSZE EN ISO/TS Geotechnikai vizsgálatok. Talajok laboratóriumi vizsgálata 12. rész. Az Atterberg határok meghatározása

19 MSZE CEN ISO/TS Geotechnikai vizsgálatok Terepi vizsgálatok pr EN Nyomószondázás elektromos mérıberendezéssel MSZ EN Verıszondázás MSZ EN SPT-szondázás pr EN Pressziométeres vizsgálat Menard-féle berendezésse EN Rugalmas dilatométeres vizsgálat pr EN Pressziométeres vizsgálat önlefúró berendezéssel EN Fúrólyukas terhelés EN Pressziométeres vizsgálat teljes elmozdulással pr EN Terepi nyírószondázás EN Súlyszondázás EN Lapdilatométeres vizsgálat pr EN Nyomószondázás mechanikus mérıberendezéssel EN Tárcsás terhelés

20 CPTu, statikus szonda, nyomószonda

21 Geotechnikai vizsgálatok Mintavételi módszerek és talajvízmérések EN ISO Mőszaki alapelvek 2. Minısítési kritériumok 3. Megfelelıségi értékelés EN ISO/TS Általános elvek 2. Áteresztıképességi vizsgálat pakker nélkül 3. Víznyomásos vizsgálat 4. Próbaszivattyúzás 5. Nyeletéses vizsgálat 6. Áteresztıképességi vizsgálat pakkerrel

22 Speciális mélyépítési munkák MSZ EN 1536 MSZ EN MSZ EN 1537 MSZ EN 1538 MSZ EN MSZ EN MSZ EN MSZ EN Fúrt cölöpök Szádfalak Talajhorgonyok Résfalak Talajkiszorításos cölöpök Talajszilárdítás Talajhabarcsosítás Mikrocölöpök

23 Speciális mélyépítési munkák pr EN Talajszegezés MSZ EN Erısített töltés MSZ EN Mélykeverés MSZ EN Mélyvibrálás pr EN Függıleges drénezés

24 Mélykeverés

25 Mélyépítési szerkezetek, termékek MSZ EN 12794:2005 Elıre gyártott betontermékek. Cölöpök alapozáshoz MSZ EN :2003 Munkaárok-dúcoló rendszerek. 1. rész: Termékmeghatározás. MSZ EN :2003 Munkaárok-dúcoló rendszerek. 2. rész: Számítás vagy vizsgálat MSZ EN :2005 Kézi mőködtetéső hidraulikus alátámasztó rendszerek alapozási munkákhoz. 1. rész: Termékelıírások MSZ EN :2005 Kézi mőködtetéső hidraulikus alátámasztó rendszerek alapozási munkákhoz. 2. rész: Számítás vagy vizsgálat

26 Elıregyártott vasbeton cölöp

27 EN ISO Geotechnikai szerkezetek vizsgálata 1. Cölöppróbaterhelés tengelyirányú statikus nyomóerıvel (pr) 2. Cölöppróbaterhelés tengelyirányú statikus húzóerıvel 3. Cölöppróbaterhelés keresztirányú statikus húzóerıvel 4. Cölöppróbaterhelés tengelyirányú dinamikus nyomóerıvel 5. Talajhorgonyok vizsgálata 6. Talajszegek vizsgálata 7. Talajerısítés vizsgálata

28 Cölöppróbaterhelés

29 Geotextíliák és rokon termékeik alkalmazása MSZ EN 13249: utak és más közlekedési területek MSZ EN 13250: vasutak MSZ EN 13251: földmunkák és az alapozások MSZ EN 13252: vízelvezetı rendszerek MSZ EN 13253: erózióvédelem MSZ EN 13254: víztározók és gátak MSZ EN 13255: csatornák MSZ EN 13256: alagutak és föld alatti mőtárgyak szerkezete MSZ EN 13257: szilárd hulladéklerakók MSZ EN 13261: víztározók MSZ EN 13262: csatornák MSZ EN 13265: folyékony hulladéklerakók MSZ EN 13291: alagutak és föld alatti szerkezetek szigetelése MSZ EN 13292: folyékony hulladéklerakók MSZ EN 13293: szilárd hulladéklerakók

30 Alapjellemzık Geomőanyagok vizsgálata 43 európai szabvány MSZ EN angol nyelven polimerfajta, vastagság, területi sőrőség Hidraulikai jellemzık jellemzı szőrınyílás, áteresztıképesség síkban és arra merılegesen Mechanikai jellemzık szakítószilárdság, merevség, kúszás, összenyomhatóság súrlódási jellemzık, statikus és dinamikus átszakadás Tartósság, degradációs jellemzık oxidáció, kémiai, mikrobiológiai hatások, UV-sugárzás

31 Földmővek erısítése geomőanyagokkal vasbeton, gabion burkolásra szıtt geotextília, georács+nemszıtt geotextília elválasztásra és erısítésre georács, geoszalag erısítésre geopokróc, geotextília, geoháló erózióvédelemre georács, szıtt geotextília erısítésre szalagdrén konszolidáció gyorsításra geotextília szőrésre

32 Utak és autópályák létesítésének általános geotechnikai szabályai ÚT : Általános elvek, követelmények, fogalmak 2. A tervezés alapjai és általános szabályai 3. Tervezési rend és a tervek tartalma 4. Földmővek anyaga, szerkezete és építése 5. Rézsők állékonyságának biztosítása 6. Töltésalapozás 7. Támszerkezetek

33 témacsoport geotechnikai tervezés talaj- és kızetosztályozás talajfeltárás- és talajvízmérések terepi talajvizsgálatok laboratóriumi talajvizsgálatok geotechnikai szerkezetek vizsgálata speciális mélyépítési munkák mélyépítési termékek geomőanyagok alkalmazása geomőanyagok vizsgálata tartalom általános szabályok, talajvizsgálatok alkalmazása azonosítás módszerei, osztályozási paraméterek és elvek mintavételek és vízmozgások vizsgálati követelményei szondázások, fúrólyukas mérések, tárcsás terhelés módszerei azonosító, hidraulikai és mechanikai vizsgálatok módszerei cölöppróbaterhelések, horgony-, szegés erısítés vizsgálati módszerei cölöpök, rés- és szádfalak, horgonyok készítése, talajjavítások cölöpök, dúcolatok, támszerkezetek elıírásai és minısítése elvárt funkciók, anyagjellemzık és vizsgálatuk megnevezése alap-, hidraulikai- mechanikai és tartóssági jellemzık vizsgálata módja terv szabványok száma sorszám CENbevezetés MSZ magyarul

34 EU-program 2007 valamennyi tervezett európai szabvány megjelenése 6 hónapos nemzeti bevezetési kötelezettséggel 2010 az Eurocode-okkal konfliktusban levı nemzeti szabványok kötelezı visszavonása Hazai feladatok a magyar nyelvő változatok elkészítése nemzeti mellékletek elkészítése kiegészítı magyar szabványok és mőszaki elıírások készítése megértés-megtanulás segédletek, szoftverek készítése

35 Az Eurocode 7 geotechnika alapszabványa I. A tervezés rendje

36 Tartószerkezeti Eurocode-ok EN 1990 EC-0 A tartószerkezeti tervezés alapjai EN 1991 EC-1: A tartószerkezeteket érı hatások EN 1992 EC-2: Betonszerkezetek tervezése EN 1993 EC-3: Acélszerkezetek tervezése EN 1994 EC-4: Betonnal együtt dolgozó acélszerkezetek tervezése EN 1995 EC-5: Faszerkezetek tervezése EN 1996 EC-6: Falazott szerkezetek tervezése EN 1997 EC-7: Geotechnikai tervezés EN 1998 EC-8: Tartószerkezetek tervezése földrengésre EN 1999 EC-9: Alumíniumszerkezetek tervezése

37 Az Eurocode 7 tartalma 1. Általános elvek 2. A geotechnikai tervezés alapjai 3. Geotechnikai adatok 4. Az építés mőszaki felügyelete, megfigyelés, fenntartás 5. Földmővek, víztelenítés, talajjavítás és talajerısítés 6. Síkalapok 7. Cölöpalapok 8. Horgonyzások 9. Támszerkezetek 10. Hidraulikus talajtörés 11. Általános állékonyság 12. Töltések

38 1. Általános elvek

39 1. Általános elvek 1.1. Alkalmazási terület 1.2. Rendelkezı hivatkozások 1.3. Feltételezések 1.4. Különbség az alapelvek és az alkalmazási szabályok közt 1.5. Fogalommeghatározások 1.6. Jelölések

40 Feltételezések megfelelıen képzett személyzet győjtötte össze, rögzítette és értelmezte a tervezéshez szükséges adatokat; kellıen képzett és tapasztalt szakemberek tervezték a tartószerkezeteket; megfelelı a folyamatosság és a kapcsolattartás az adatgyőjtésben, a tervezésben és a kivitelezésben közremőködı szakemberek között; megfelelı a mőszaki felügyelet és a minıségellenırzés az üzemekben, a telepeken és a munkahelyen; a kivitelezést a vonatkozó szabványokat és elıírásokat betartva, kellı jártassággal és tapasztalattal rendelkezı személyek végzik; az építési anyagokat és termékeket az ezen Eurocode, vagy az anyagra, illetve termékre vonatkozó elıírások szerint használják fel; a tartószerkezet fenntartása megfelelı lesz, és ezáltal az a tervezett teljes élettartama alatt biztonságos és használható lesz; a tartószerkezetet a tervben meghatározott célra használják.

41 Alapelvek és alkalmazási szabályok (2) Az alapelvek közé tartoznak: azok az általános megállapítások és meghatározások, amelyeknek nincs alternatívájuk; azok a követelmények és számítási modellek, amelyeknél nincs megengedve alternatíva, kivéve, ha az külön meg van jelölve. (3) Az alapelveket a bekezdés számát követı P bető jelöli. (4) Az alkalmazási szabályok olyan általánosan elfogadott szabályok, amelyek igazodnak az alapelvekhez és megfelelnek az alapelvekben megfogalmazott követelményeknek. (5) Megengedett az ebben az Eurocode-ban szereplı alkalmazási szabályoktól különbözı alternatívák használata, feltéve hogy kimutatták, hogy az alternatív szabályok összhangban vannak a vonatkozó alapelvekkel, és a tartószerkezeti biztonságot, használhatóságot és tartósságot tekintve legalább egyenértékőek az Eurocode használata esetén elvártakkal.

42 Fogalmak Összehasonlítható tapasztalat (comparable experience) Dokumentált vagy más módon egyértelmően megállapított információ, amely a tervezés során figyelembe veendıvel azonos típusú talajra vagy szilárd kızetre vonatkozik, és amelytıl hasonló tartószerkezetek esetén hasonló geotechnikai viselkedés várható. Kiemelt jelentıségőnek kell tekinteni az építési helyszínre vonatkozó információkat.

43 2. A tervezés alapjai MAGYAR SZABVÁNY MSZ EN 1990:2005 Eurocode: A tartószerkezeti tervezés alapjai Az MSZ EN 1990 szabvány augusztus 1-jén közzétett angol nyelvő változatának augusztus 1-jén megjelent magyar nyelvő változata. Az MSZ ENV :1998 helyett Eurocode: Basis of structural design

44 2. A tervezés alapjai 2.1. Tervezési követelmények 2.2. Tervezési állapotok 2.3. Tartósság 2.4. Számításon alapuló geotechnikai tervezés 2.5. Tervezés szokáson alapuló intézkedésekkel 2.6. Próbaterhelések és vizsgálatok kísérleti modelleken 2.7. Megfigyeléses módszer 2.8. Geotechnikai tervezési beszámoló

45 A tervezés alapkövetelménye Valamennyi geotechnikai tervezési állapotra vonatkozóan igazolni kell, hogy egyetlen, az EN 1990:2002-ben értelmezett és veszélyesnek vélelmezhetı határállapot túllépése sem következik be.

46 Tervezési állapot A tervezett építmény környezeti körülményeinek, saját méreteinek és anyagjellemzıinek az építés vagy az üzemelés közben kialakuló olyan együttese, melynek kialakulásakor a létesítmény vagy környezetének valamely teherbírási vagy használhatósági határállapota bekövetkezhet, ezért a jellemzık ezen együttesével leírható állapotot vizsgálni kell.

47 Teherbírási határállapot A tervezett szerkezet, a talaj vagy a környezı építmények valamely részének törés jellegő tönkremenetele, mely a szerkezet rendeltetésszerő használatát lehetetlenné teszi, s általában a szerkezetet használókat, ill. a környezetben lévıket is veszélyezteti. EQU az egyetlen merev testnek tekintett tartószerkezet vagy talajtömb állékonyságvesztése, melynek bekövetkezésekor az ellenállást a szerkezeti anyagok és a talaj szilárdsága nem befolyásolja jelentısen STR a tartószerkezet vagy a tartószerkezeti elemek, pl. a síkalapok, a cölöpök vagy az alapfalak belsı törése vagy túlzott alakváltozása, melynek bekövetkezésekor az ellenállást a szerkezeti anyagok szilárdsága jelentısen befolyásolja GEO a talaj törése vagy túlzott alakváltozása, melynek bekövetkezésekor az ellenállást a talaj vagy a szilárd kızet szilárdsága jelentısen befolyásolja UPL a tartószerkezet vagy a talaj egyensúlyvesztése a víznyomás (felhajtóerı) vagy más függıleges hatás miatti felúszás folytán HYD hidraulikus gradiens által a talajban okozott hidraulikus felszakadás, belsı erózió vagy buzgárosodás

48 Használhatósági határállapot A tervezett szerkezet, a talaj vagy a környezı építmények olyan mértékő elmozdulása, deformációja, mely annak rendeltetésszerő használatát megnehezíti vagy korlátozza.

49 A geotechnikai tervezési állapotok és a határállapotok meghatározásához a következı tényezıket kell figyelembe venni: a helyszíni adottságok, tekintettel az általános állékonyságra és a talajmozgásokra; a tartószerkezet és elemeinek jellege és mérete, beleértve bármely sajátos követelményt, mint például az élettartamot; környezeti viszonyok (szomszédos építmények, közlekedés, közmővek, növényzet; veszélyes vegyszerek stb.); talajviszonyok; talajvízviszonyok; regionális földrengésveszély; a környezet hatásai (hidrológiai viszonyok, felszíni vizek, felszínsüllyedések, szezonális hımérséklet- és víztartalom-változás).

50 A geotechnikai tervezés lehetséges módszerei Számításon alapuló tervezés Tervezés megelızı intézkedésekkel Tervezés modellkísérletek és próbaterhelések alapján A megfigyelési módszer alkalmazása

51 2. A geotechnikai tervezés alapjai 2.4. A számításon alapuló geotechnikai tervezés (2) A geotechnikában az altalaj állapotának ismerete függ az elvégzett geotechnikai vizsgálatok mennyiségétıl és minıségétıl. Ezen ismeretek megszerzése és a kivitelezés szakszerő irányítása sokkal fontosabb az alapvetı követelmények teljesítéséhez, mint a számítási modellek és a parciális tényezık pontossága.

52 2. A geotechnikai tervezés alapjai 2.4. A számításon alapuló geotechnikai tervezés Altalajjellemzık (4)P A talaj- vagy kızetjellemzık karakterisztikus értékeinek megválasztásakor a következıkre kell figyelemmel lenni: a geológiai és egyéb háttér-információk, mint például a korábbi építkezésekbıl származó adatok; a jellemzık értékeinek változásai; a geotechnikai szerkezet viselkedését a vizsgált határállapotban befolyásoló talajzóna kiterjedése; a kivitelezési munka hatása a mesterségesen elterített vagy javított talajra; az építési munkának a termett talaj tulajdonságaira gyakorolt hatása.

53 Geotechnikai kategorizálás a várható geotechnikai nehézségek és kockázatok, illetve az alkalmazandó eszközök, eljárások alapján a talajkörnyezet a feladat, az építmény Együttesen értékelendık az alkalmazandó geotechnikai megoldások és eljárások a környezeti kölcsönhatások

54 geotechnikai kategória építm ény kism érető egyszerő hagyom ányos átlagos nagy szokatlan altalajadottságok nem kedvezıtlen átlagos nehéz környezı építm ények nincsenek veszélyeztetve veszélyeztetve lehetnek óvintézkedések kellenek kockázat kicsi közepes nagy példák épület (1-2 em.) pillér (250 kn) fal (100 kn/m) gödör (2 m) támfal (2 m) lem ezalap cölöpalap tám fal, gödör horgonyzás földm unka toronyház mély gödör magas földmő víztelenítés talajjavítás vizsgálatok egyszerő (azonosító) rutin labor és terepi kiegészítı speciális

55 Hatás A talajra vagy a tartószerkezetre ható erık (terhek), illetve kényszeralakváltozások vagy kényszergyorsulások, melyeket pl. önsúly, hasznos terhelés, hımérséklet-változás, nedvesség-tartalom-változás, egyenlıtlen támaszmozgás vagy földrengés okoz. Igénybevétel A hatás következménye a talajon vagy a tartószerkezeti elemeken (pl. belsı erı, nyomaték, feszültség, alakváltozás) vagy a teljes szerkezeten (pl. lehajlás, elfordulás). Szilárdság Egy anyag, pl. a talaj, a beton, külsı hatásokkal szembeni ellenállását kifejezı mechanikai jellemzı, rendszerint feszültség mértékegységben. Ellenállás Talajzóna, tartószerkezet, tartószerkezeti elem, vagy ezek egy keresztmetszetének a külsı hatásokkal szembeni, mechanikai tönkremenetel nélkül elérhetı teherbírása, pl. nyírási, nyomási vagy hajlítási igénybevételkor.

56 Tervezési követelmény E d R d Az igénybevétel E d tervezési értéke E d = E ( γ F F rep ; X k / γ M ; a d ) E d = γ E E ( F rep ; X k / γ M ; a d ) Az ellenállás R d tervezési értéke R d = R ( γ F F rep ; X k / γ M ; a d ) R d = R ( γ F F rep ; X k ; a d ) / γ R R d = R ( γ F F rep ; X k / γ M ; a d ) / γ R

57 F k E k R k X k γ E γ R E d R d γ F γ M F k F d X d X k HATÁS SZILÁRDSÁG IGÉNYBEVÉTEL ELLENÁLLÁS

58 Tervezési követelmény E d R d Az igénybevétel E d tervezési értéke E d = E ( γ F F rep ; X k / γ M ; a d ) E d = γ E E ( F rep ; X k / γ M ; a d ) Az ellenállás R d tervezési értéke R d = R ( γ F F rep ; X k / γ M ; a d ) R d = R ( γ F F rep ; X k ; a d ) / γ R R d = R ( γ F F rep ; X k / γ M ; a d ) / γ R

59 Tervezési módszerek és parciális tényezık hatás vagy igénybevétel talajparaméterek ellenállás földellenállás határállapot terve -zési módszer jellemzı rézső- és ált. állékonyság állandó hasznos hatékony belsı súrlódási szög hatékony kohé -zió síkalap cölöp horgony támszerkezet típus drénezetlen nyírószilárdság térfogat -súly talajtörés elcsúszás talpellenállás palástellenállás teljes ellenállás húzási ellenállás Ideiglenes tartós talajtörés elcsúsz ás földellenállás γ G γ Q γ ϕ γ c γ cu γ γ γ R;v γ R;h γ b γ s γ t γ s;t γ s;t γ s;p γ R;v γ R;h γ R;e γ R;e EQU GEO STR UPL HYD 1. kedvezıtlen 1,1 1,5 kedvezı 0,9-1. teherkombináció (bizonytalan hatások) 2. teherkombináció (ismert hatások) 1,35 1,35 1,5 1,0 1,35 1,50 1,0 1,0 1,0 1,0 1,00 1,00 1,0 1,3 1,0 1,0 1,0 1,0 1,4 1,0 1,1 2. 1,35 1,50 1,0 1,0 1,0 1,0 1,4 1,1 1,0 3. geotechnikai 1,0 1,3 felszerkezeti 1,35 1,5 kedvezıtlen 1,00 1,50 kedvezı 0,90 - kedvezıtlen 1,35 1,50 kedvezı 0,90-1,35 1,35 1,5 1,0 1,0 1,0 1,25 1,25 1,4 1,0 1,25 1,25 1,40 1,00 vert 1,0 1,0 1,0 1,25 fúrt 1,25 1,0 1,15 1,25 CFA 1,1 1,0 1,1 1,25 vert 1,3 1,3 1,3 1,6 fúrt 1,6 1,3 1,5 1,6 CFA 1,45 1,3 1,4 1,6 vert 1,1 1,1 1,1 1,25 fúrt 1,25 1,1 1,20 1,25 CFA 1,20 1,1 1,15 1,25 vert fúrt CFA vert fúrt CFA 1,1 1,1 1,0 1,0 1,0 1,0 1,1 1,1 1,4 1,1 1,4 1,1 1,1 1,1 1,4 1,1 1,4 1,1 1,0 1,0 1,0 1,1 1,0 1,0 1,0 1,0 1,0 1,0 1,4 1,4 1,4

60 Síkalapozás globális biztonsága EC-7 Állandó teher Esetleges teher Talajtörés ellen karakterisztikus érték átlag 1,35 1,50 1,40 ~ 1,4 ~ 2,0 ~ 2,5 ~ 1,25 MSZ Állandó teher Esetleges teher α 1 - talajfeltárás 1,10 1,30 1,0-0,7 ~ 1,15 2,3 2,9 α 2 - nyírószilárdság 1,0 0,7 2,0-2,5 α 3 - építmény 0,9 0,5

61 CFA-cölöpalapozás globális biztonsága Állandó teher Esetleges teher 1,35 1,50 1,4 ~ 1,6 EC-7 Talajtörés ellen 1,15 ~ 2,25 korrelációs tényezı 1 próbaterhelés esetén (karakterisztikus érték) 1,40 1,4 Állandó teher Esetleges teher 1,10 1,30 1,15-1,2 MSZ α 1 törıerı próbaterhelésbıl 0,9-0,7 1,9-2,2 α 2 építmény 0,9-0,5 1,65-1,85 α 3 talajviszonyok 1,0-0,9

62 A talajparaméterek karakterisztikus értéke Figyelembe veendı EC7 irányelve a talajvizsgálati módszer mért eredmények szórása tapasztalati adatok az érintett talajzóna kiterjedése építmény merevsége a károsodás következményei óvatosan becsült átlag vagy szélsı érték annak az értéknek óvatos becslésével kell kiválasztani, mely a vizsgált határállapot bekövetkezését elıidézi (govern).

63 Mélyebb talajzóna átlagértéke Karakterisztikus érték Felszínközeli talajzóna szélsı értéke Lemezalapozású merev épület Pilléralapozású csarnok

64 A talajparaméterek karakterisztikus értéke X k = X-k n s x = X (1-k n ν x ) az átlag 95 % megbízhatósággal becsült értékét a k n = 1,64 1 n a legkisebb érték 5 % valószínőségő értékét 1 k n = 1, n Schneider javaslata k n = 0,5

65 A geotechnikai terv tartalma A feladat ismertetése Az építési helyszín és a környezete bemutatása A tervezett építmény bemutatása A talajkörnyezet ismertetése A tervezés talajkörnyezeti modelljeinek vázolása A tervezési követelmények rögzítése A geotechnikai számítások ismertetése A technológiai követelmények bemutatása Minıségbiztosítási követelmények ismertetése A mőszaki felügyelet terve Az építmény viselkedésének megfigyelési terve Fenntartási és üzemelési utasítások A tervezés alapjául vett szabályozási anyagok

66 3. Geotechnikai adatok

67 3. Geotechnikai adatok Geotechnikai vizsgálatok Geotechnikai paraméterek Talajvizsgálati jelentés

68 EC fejezet Geotechnikai adatok 1. A geotechnikai vizsgálatok általános követelménye Szolgáltatniuk kell az építés helyszínének és környezetének talaj- és talajvízviszonyaira vonatkozó mindazon adatokat, amelyek a lényeges talajtulajdonságok megfelelı jellemzéséhez és a tervezési számításokban felhasználandó talajparaméterek karakterisztikus értékeinek megbízható felvételéhez szükségesek.

69 EC fejezet Geotechnikai adatok 2. Elızetes vizsgálatok célja a hely általános alkalmasságát meg lehessen ítélni; alternatív helyeket lehessen választani, ha szükséges; a tervezett munkálatok nyomán várható változásokat meg lehessen becsülni; a tervezési és ellenırzı vizsgálatokat meg lehessen tervezni, beleértve a tartószerkezet viselkedését lényegesen befolyásoló talajzóna kiterjedésének azonosítását; az anyagnyerıket ha szükségesek ki lehessen jelölni.

70 3. Tervezési vizsgálatok Az információk célja EC fejezet Geotechnikai adatok az ideiglenes és végleges létesítmények megfelelı tervezése az építési módszer megtervezése az építés közben lehetséges bármely nehézség azonosítása Az információk tartalma a tervezett építés szempontjából lényeges, vagy az által befolyásolt talajzóna felépítését és jellemzıi a tartószerkezet teljesítıképességére kiható paraméterek

71 EC fejezet Geotechnikai adatok 4. Talajjellemzık, talajparaméterek szemeloszlás, szemcsealak, szemcseérdesség víztartalom, térfogatsőrőség, hézagtényezı, tömörségi index, -fok Atterberg-határok, duzzadás, mésztartalom, szervesanyag-tartalom nyírószilárdság talajmerevség átereszıképesség

72 EC fejezet Geotechnikai adatok 5. Kızetjellemzık, kızetparaméterek Kızetanyag ásványi összetétel kızettani leírás víztartalom térfogatsúly, porozitás gyors vízfelvétel duzzadás mállási index egyirányú nyomószilárdság merevség Kızettömb tagoltság jellege tagoltságköz irányítottság tágasság állandóság (folytonosság) vízzáróság érdesség kitöltı anyag nyírószilárdság merevség

73 EC fejezet Geotechnikai adatok 6. Terepi vizsgálatok statikus szonda SPT dinamikus szonda nyírószonda presszióméter dilatométer súlyszonda

74 A nyírószilárdság meghatározásakor figyelembe veendı sajátosságok in situ feszültségszint anizotrópia kis plaszticitású agyagokban repedések rideg agyagokban alakváltozási sebesség nagy nyírási elmozdulások hatása elızetesen kialakult gyenge felületek idıtényezık érzékenység kohéziós talajok esetén telítettség

75 A Talajvizsgálati jelentés (TVJ) elvárt tartalma Az információk bemutatása Az információk értékelése A vizsgálatok célja A hely, a létesítmény ismertetése, geodéziai adatai A feltételezett geotechnikai kategória A terepi és laborvizsgálatok ideje, módja, eszközei A közremőködık adatai A helyszín bejárásakor szerzett adatok A helyszín története, korábbi építési tapasztalatok Geológiai adottságok, szeizmicitás A terepi és laboratóriumi mérések eredményei A felszín alatti vizek adatai Fúrásnaplók Az eredmények közlése táblázatokban, jegyzıkönyvekben A terepi és labormunka értékelése A hibásnak vélt, vagy hiányos adatok ismertetése Javaslat további vizsgálatokra indoklással, programmal Az eredmények célszerő ábrázolása A változó adatok statisztikai értékelése Talajszelvények bemutatása A talajrétegek szöveges ismertetése A tervezési paraméterek felvételére alkalmas adatbemutatás

76 4. Mőszaki felügyelet, megfigyelés, fenntartás

77 4. Mőszaki felügyelet, megfigyelés, fenntartás a körülmények és a kivitelezés megfelelnek-e a tervben feltételezettnek? az építmény viselkedése építés és üzemelés közben megfelel-e a tervezettnek? milyen tevékenységek kellenek a tervezett viselkedés tartós biztosításához?

78 Mőszaki felügyelet Elıírások a tervezési beszámolóban vizsgálandó elemek és elfogadhatósági kritériumaik vizsgálati módszerek Vizsgálandó elemek talaj- és talajvíz építési módszerek Vizsgálati módszerek szemle mérés Értékelés dokumentálás tervezı értesítése megırzés

79 Megfigyelés Elıírások a tervezési beszámolóban Vizsgálandó elemek a tartószerkezet által befolyásolt talaj alakváltozásai; a hatások értékei; a talaj és a tartószerkezet között fellépı nyomások; pórusvíznyomások; a szerkezeti elemekben keletkezı erık és alakváltozások Vizsgálati módszerek szemle mérés mérés + analízis Értékelés dokumentálás tervezı értesítése megırzés

80 Fenntartás Elıírások a tervezési beszámolóban a tartószerkezet rendszeres szemrevételezést igénylı kényes elemei munkák, melyeket tilos tervezıi felülvizsgálat nélkül elkezdeni a szemrevételezések elvárt gyakorisága
