Elosztott I/O. XFL521, 522, 523 ÉS 524 Modulok JELLEMZŐK LEÍRÁS ÁLTALÁNOS KATALÓGOSLAP TERMÉKLEÍRÁS

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Elosztott I/O. XFL521, 522, 523 ÉS 524 Modulok JELLEMZŐK LEÍRÁS ÁLTALÁNOS 4400. KATALÓGOSLAP TERMÉKLEÍRÁS"

Átírás

1 Elosztott I/O XFL521, 522, 523 ÉS 524 Modulok KATALÓGOSLAP TERMÉKLEÍRÁS JELLEMZŐK 2-vezetékes LON busz a szabályozó és az I/O-k között Nem szükségesek további terepi terminálok Standard I/O modulokkal együtt használható A címzés hex kapcsolón keresztül (LON busz autokonfiguráció) Nem szükséges kábelezés a szomszédos modulok között az összecsúsztatható busz csatlakozók miatt Gyors bekötés a szorító sorkapcsok miatt Működés közbeni modul csere LON busz összecsúsztatható csatlakozó modulonként Opcionális kézi felülírás, visszacsatolással Modul hiba esetén riasztás Mechanikai kódolás a modulok felcserélésének elkerülése miatt Táp LED (L1, zöld) és LON kiszolgálás LED (L2, piros) minden elektronikus modulon. ÁLTALÁNOS A XFL521, 522, 523 és 524 modulok digitális és analóg I/O modulok, amelyek az épület stratégiailag fontos helyeire telepíthetők le. Mint az EXCEL 5000 rendszer részei, ezek a modulok dolgozzák fel az érzékelők által mért jeleket és kimenő jeleket biztosítanak az állítóművek működtetésére. Minden I/O modul egy általános sorkapocs blokkba dugható, ami biztosítja a kommunikációt az Excel 500 CPU-val (XC5010C, XCL5010) az Echelon LON buszon keresztül. A sorkapocs blokk az érzékelők és állítóművek terepi kábeleinek egyszerű csatlakoztatása miatt rugós sorkapcsokkal rendelkezik. A moduláris rendszer lehetővé teszi I/O modulok eltávolítását a rendszerből más modulok működésének zavarása nélkül. A modulok a sorkapocs blokkok segítségével egyszerűen DIN-sínre szerelhetők. LEÍRÁS Az XFL521, 522, 523 és 524 elosztott I/O modulok, amelyek XC5010C vagy XCL5010 egységekkel együtt használhatók az EXCEL 5000 termék családban. 1. táblázat Elosztott I/O modulok Modul Leírás XFL521 Analóg bemeneti modul XFL522 Analóg kimeneti modul XFL523 Digitális bemeneti modul XFL524 Digitális kimeneti modul XSL513 Sorkapocs blokk XFL521/522/523-hoz XSL514 Sorkapocs blokk XFL524-hez XFR522 Analóg kimenet kézi felülírás modul XFR524 Digitális kimenet kézi felülírás modul XSL511 LON csatlakozó modul XSL512 Kézi sorkapocs bontó modul U.S. Registered Trademark Copyright 1998 Honeywell Inc. All Rights Reserved EN0B-090 GE51 R1298

2 MŰSZAKI ADATOK XFL521analóg bemeneti modul 8 bemenet (AI1 AI8) 0-10 Vdc (ld. EN1R-1047 az impedanciák tekintetében) 0-20 ma (külső 500 ohmos ellenálláson keresztül) 4-20 ma (külső 500 ohmos ellenálláson keresztül) NTC 20K ohm (-50 C ) PT 1000 (-50 C C) 40 Vdc / 24 Vac-ig biztosított bemenetek 12 bit felbontás ± 75 mv pontosság (0-10 V) 10 Vdc segéd tápfeszültség (9 17), I max = 5 ma 1 sec-os CPU lekérdezési idő Méretek (SZxHxM): 47x97x70 mm Az analóg bemeneti modul 8 bemeneti csatornával rendelkezik, amelyek érzékelők és minden analóg kimenő jelet produkáló eszköz csatlakoztatására használhatók. A bemenetek értékeit a CPU elolvassa és ezután megjelenítésre vagy más eszközöket vezérlő paraméterekként használhatók fel. Az egység XSL513 sorkapocs blokkba illeszkedik és beilleszthető ill. eltávolítható a buszon lévő egyéb eszközök zavarása nélkül. Az AI1 - AI8 sorkapcsok az analóg bemenetek és a 9-17 sorkapcsok össze vannak kötve és 10 Vdc segéd feszültséget szolgáltatnak. A modul címe HEX forgatható kapcsolón keresztül állítható be. XFL522 analóg kimeneti modul 8 kimenet (AO1 AO8), rövidzár védett 0-10 Vdc jelszint U max = 11 Vdc, I max = +1 ma, -1 ma 40 Vdc / 24 Vac-ig védett kimenetek 8 bit felbontás Nullpont < 200 mv Pontosság ± 150 mv eltérés a kimenő feszültségtől 1 piros LED csatornánként A fényerő intenzitása arányos a kimenettel. 1 sec-os frissítés a CPU-tól Méretek (SZxHxM): 47x97x70 mm Az analóg kimeneti modul 8 kimeneti csatornával rendelkezik, amelyek állítóművekhez vagy más megfelelő analóg eszközökhöz csatlakoztathatók. Az egység XSL513 sorkapocs blokkba illeszkedik és beilleszthető ill. eltávolítható a buszon lévő egyéb eszközök zavarása nélkül. Az AO1 - AO8 sorkapcsok az analóg kimenetek. A 9-17 sorkapcsok földre vannak kötve. Nyolc piros LED helyezkedik el a modul tetején. A LED-ek fényessége arányos a megfelelő csatorna kimeneti jelszintjével. A modul címe HEX forgatható kapcsolón keresztül állítható be. EN0B-090 2

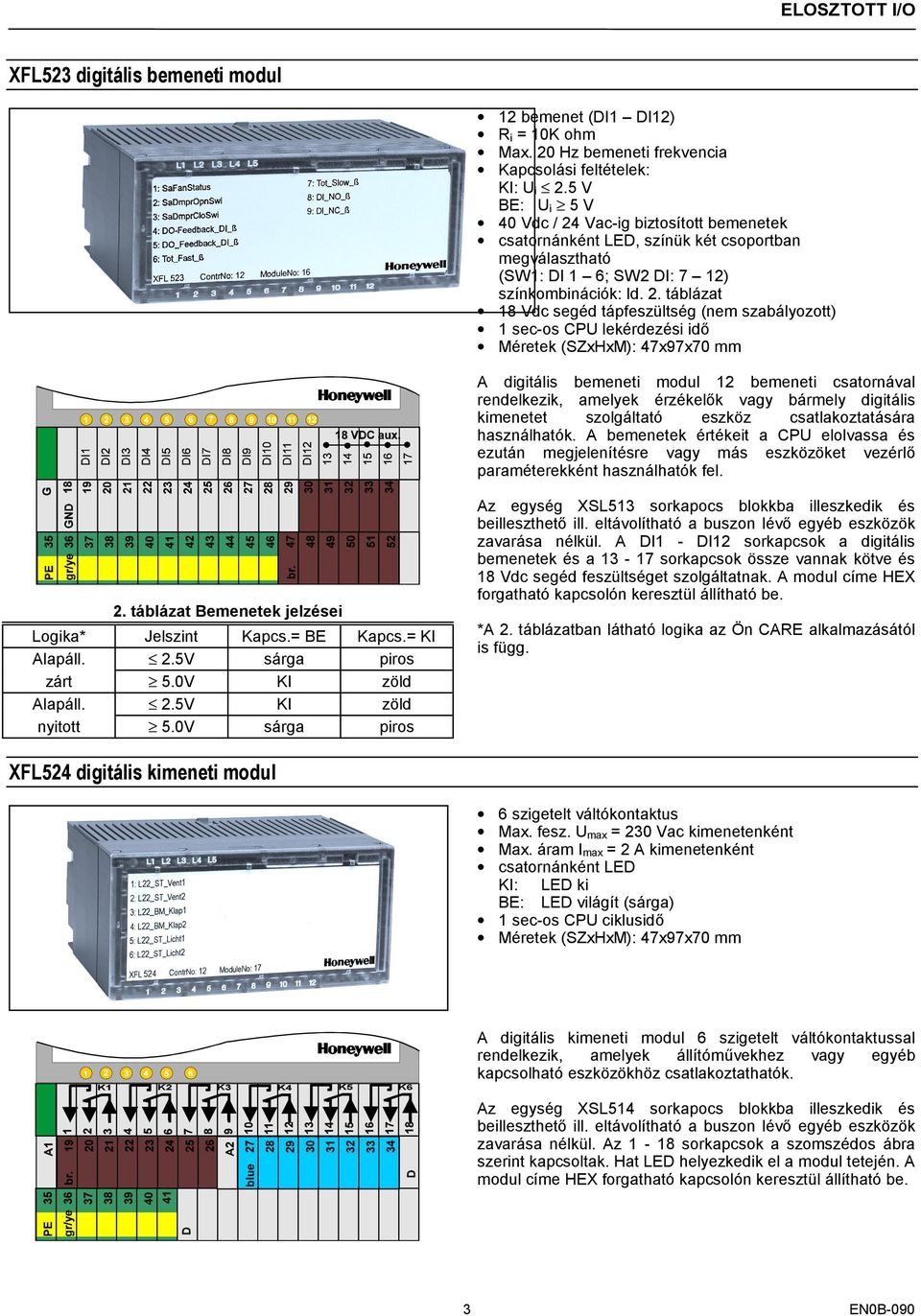

3 XFL523 digitális bemeneti modul 12 bemenet (DI1 DI12) R i = 10K ohm Max. 20 Hz bemeneti frekvencia Kapcsolási feltételek: KI: U i 2.5 V BE: U i 5 V 40 Vdc / 24 Vac-ig biztosított bemenetek csatornánként LED, színük két csoportban megválasztható (SW1: DI 1 6; SW2 DI: 7 12) színkombinációk: ld. 2. táblázat 18 Vdc segéd tápfeszültség (nem szabályozott) 1 sec-os CPU lekérdezési idő Méretek (SZxHxM): 47x97x70 mm A digitális bemeneti modul 12 bemeneti csatornával rendelkezik, amelyek érzékelők vagy bármely digitális kimenetet szolgáltató eszköz csatlakoztatására használhatók. A bemenetek értékeit a CPU elolvassa és ezután megjelenítésre vagy más eszközöket vezérlő paraméterekként használhatók fel. 2. táblázat Bemenetek jelzései Logika* Jelszint Kapcs.= BE Kapcs.= KI Alapáll. 2.5V sárga piros zárt 5.0V KI zöld Alapáll. 2.5V KI zöld nyitott 5.0V sárga piros Az egység XSL513 sorkapocs blokkba illeszkedik és beilleszthető ill. eltávolítható a buszon lévő egyéb eszközök zavarása nélkül. A DI1 - DI12 sorkapcsok a digitális bemenetek és a sorkapcsok össze vannak kötve és 18 Vdc segéd feszültséget szolgáltatnak. A modul címe HEX forgatható kapcsolón keresztül állítható be. *A 2. táblázatban látható logika az Ön CARE alkalmazásától is függ. XFL524 digitális kimeneti modul 6 szigetelt váltókontaktus Max. fesz. U max = 230 Vac kimenetenként Max. áram I max = 2 A kimenetenként csatornánként LED KI: LED ki BE: LED világít (sárga) 1 sec-os CPU ciklusidő Méretek (SZxHxM): 47x97x70 mm A digitális kimeneti modul 6 szigetelt váltókontaktussal rendelkezik, amelyek állítóművekhez vagy egyéb kapcsolható eszközökhöz csatlakoztathatók. Az egység XSL514 sorkapocs blokkba illeszkedik és beilleszthető ill. eltávolítható a buszon lévő egyéb eszközök zavarása nélkül. Az 1-18 sorkapcsok a szomszédos ábra szerint kapcsoltak. Hat LED helyezkedik el a modul tetején. A modul címe HEX forgatható kapcsolón keresztül állítható be. 3 EN0B-090

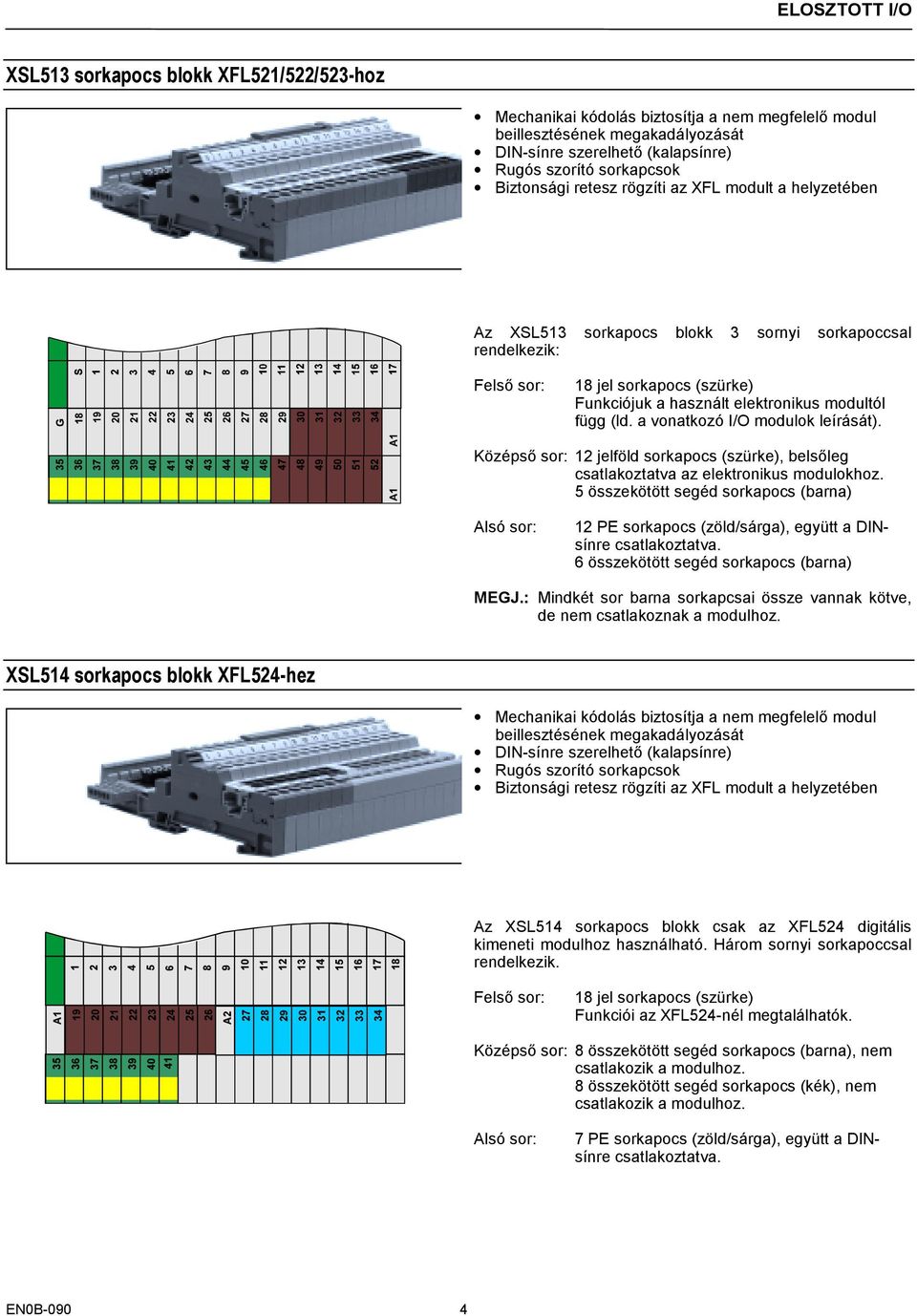

4 XSL513 sorkapocs blokk XFL521/522/523-hoz Mechanikai kódolás biztosítja a nem megfelelő modul beillesztésének megakadályozását DIN-sínre szerelhető (kalapsínre) Rugós szorító sorkapcsok Biztonsági retesz rögzíti az XFL modult a helyzetében Az XSL513 sorkapocs blokk 3 sornyi sorkapoccsal rendelkezik: Felső sor: 18 jel sorkapocs (szürke) Funkciójuk a használt elektronikus modultól függ (ld. a vonatkozó I/O modulok leírását). Középső sor: 12 jelföld sorkapocs (szürke), belsőleg csatlakoztatva az elektronikus modulokhoz. 5 összekötött segéd sorkapocs (barna) Alsó sor: 12 PE sorkapocs (zöld/sárga), együtt a DINsínre csatlakoztatva. 6 összekötött segéd sorkapocs (barna) MEGJ.: Mindkét sor barna sorkapcsai össze vannak kötve, de nem csatlakoznak a modulhoz. XSL514 sorkapocs blokk XFL524-hez Mechanikai kódolás biztosítja a nem megfelelő modul beillesztésének megakadályozását DIN-sínre szerelhető (kalapsínre) Rugós szorító sorkapcsok Biztonsági retesz rögzíti az XFL modult a helyzetében Az XSL514 sorkapocs blokk csak az XFL524 digitális kimeneti modulhoz használható. Három sornyi sorkapoccsal rendelkezik. Felső sor: 18 jel sorkapocs (szürke) Funkciói az XFL524-nél megtalálhatók. Középső sor: 8 összekötött segéd sorkapocs (barna), nem csatlakozik a modulhoz. 8 összekötött segéd sorkapocs (kék), nem csatlakozik a modulhoz. Alsó sor: 7 PE sorkapocs (zöld/sárga), együtt a DINsínre csatlakoztatva. EN0B-090 4

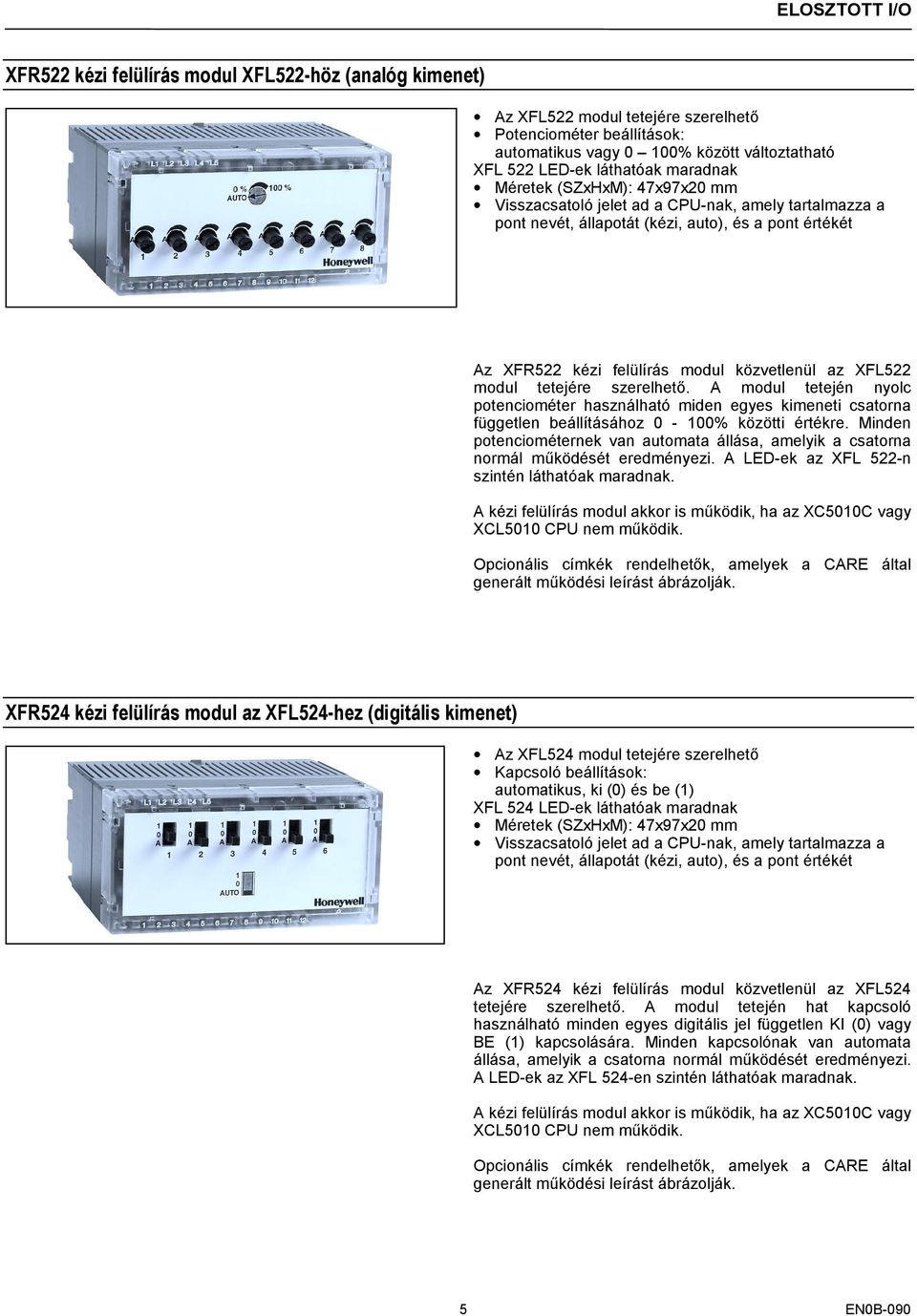

5 XFR522 kézi felülírás modul XFL522-höz (analóg kimenet) Az XFL522 modul tetejére szerelhető Potenciométer beállítások: automatikus vagy 0 100% között változtatható XFL 522 LED-ek láthatóak maradnak Méretek (SZxHxM): 47x97x20 mm Visszacsatoló jelet ad a CPU-nak, amely tartalmazza a pont nevét, állapotát (kézi, auto), és a pont értékét Az XFR522 kézi felülírás modul közvetlenül az XFL522 modul tetejére szerelhető. A modul tetején nyolc potenciométer használható miden egyes kimeneti csatorna független beállításához 0-100% közötti értékre. Minden potenciométernek van automata állása, amelyik a csatorna normál működését eredményezi. A LED-ek az XFL 522-n szintén láthatóak maradnak. A kézi felülírás modul akkor is működik, ha az XC5010C vagy XCL5010 CPU nem működik. Opcionális címkék rendelhetők, amelyek a CARE által generált működési leírást ábrázolják. XFR524 kézi felülírás modul az XFL524-hez (digitális kimenet) Az XFL524 modul tetejére szerelhető Kapcsoló beállítások: automatikus, ki (0) és be (1) XFL 524 LED-ek láthatóak maradnak Méretek (SZxHxM): 47x97x20 mm Visszacsatoló jelet ad a CPU-nak, amely tartalmazza a pont nevét, állapotát (kézi, auto), és a pont értékét Az XFR524 kézi felülírás modul közvetlenül az XFL524 tetejére szerelhető. A modul tetején hat kapcsoló használható minden egyes digitális jel független KI (0) vagy BE (1) kapcsolására. Minden kapcsolónak van automata állása, amelyik a csatorna normál működését eredményezi. A LED-ek az XFL 524-en szintén láthatóak maradnak. A kézi felülírás modul akkor is működik, ha az XC5010C vagy XCL5010 CPU nem működik. Opcionális címkék rendelhetők, amelyek a CARE által generált működési leírást ábrázolják. 5 EN0B-090

6 XSL511 LON csatlakozó modul LON busz csatlakoztatás a CPU-hoz 24 Vac tápfeszültség a csatlakozó modulok számára Pozitív hőmérséklet koefficiensű áram korlátozó: 0.9 A I/O modulokhoz való csatlakozás összecsúsztatható csatlakozón keresztül (LON busz és 10 I/O modul tápellátása) Busz adatok: sebesség: 78 Kbps hossz: kábel típustól függ, pl m, szabad topológia esetén 500 m, alközpontalközpont távolság 300 m Az XSL511 LON csatlakozó modul sorkapcsokkal rendelkezik a LON busz kábelhez éppúgy, mint a többi modul 24 Vac tápfeszültségéhez. A LON busz lezáró modul rendelési száma B. XSL512 kézi sorkapocs bontó modul A sorkapocs blokkok és az I/O modulok közé szerelhető Kézi sorkapocs bontó kapcsolók 18 bontó kapcsoló Méretek (SZxHxM): 58x97x55 mm Biztonsági retesz rögzíti az XSL modult a helyzetében Az XSL512 kézi sorkapocs bontó modul lehetővé teszi minden, a sorkapocs blokkhoz kapcsolódó bemenet kézi leválasztását a bedugott modulról. Ez különösen hibakeresésnél és beüzemelésnél hasznos. Tartozékok: XAL 1 Swivel címke (kézi felülírás modulokhoz szükséges) B lezáró modul (egy vagy kettő szükséges a LON busz kialakításától függően, ld. Excel 500 Üzembe helyezési útmutatót, EN1R-1047 a részletek tekintetében). XAL 2 fedél eltávolító eszköz (a modul ház felnyitásához szükséges a hex cím kapcsolók beállításához). Minősítések és szabványok: CE EN Környezeti feltételek: Működési hőmérséklet: F ( C) Szállítási/tárolási hőmérséklet: F ( C) Relatív páratartalom (működési és tárolási): 5%... 90%, nem kondenzáló Vonatkozó irodalom: EN0B-091 EN1R-1047 Excel 100/500/600 Rendszer áttekintés Excel 500/600 Üzembe helyezési tanácsadó EN0B-090 6

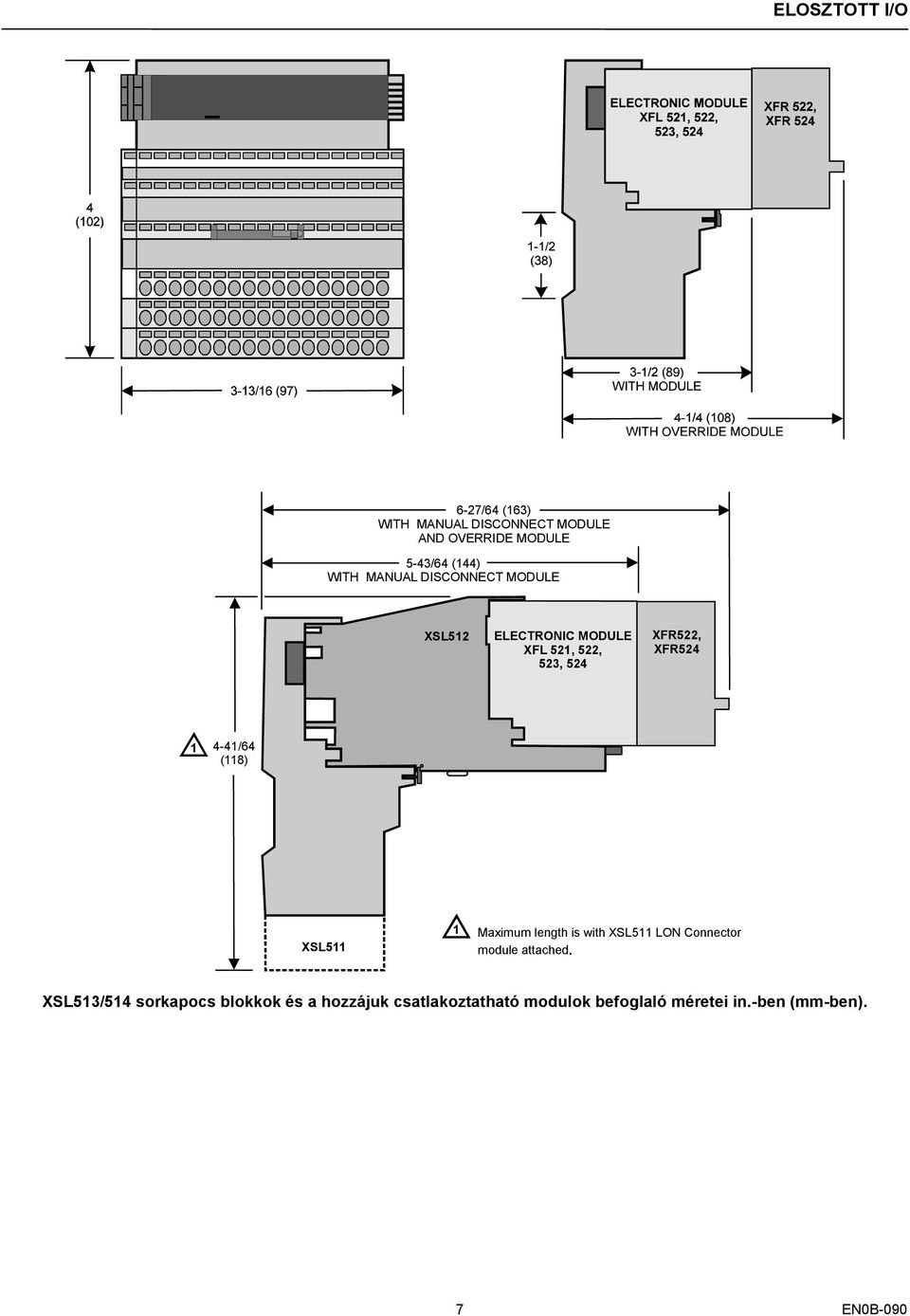

7 6-27/64 (163) WITH MANUAL DISCONNECT MODULE AND OVERRIDE MODULE 5-43/64 (144) WITH MANUAL DISCONNECT MODULE XSL512 ELECTRONIC MODULE XFL 521, 522, 523, 524 XFR522, XFR /64 (118) XSL511 1 Maximum length is with XSL511 LON Connector module attached. XSL513/514 sorkapocs blokkok és a hozzájuk csatlakoztatható modulok befoglaló méretei in.-ben (mm-ben). 7 EN0B-090

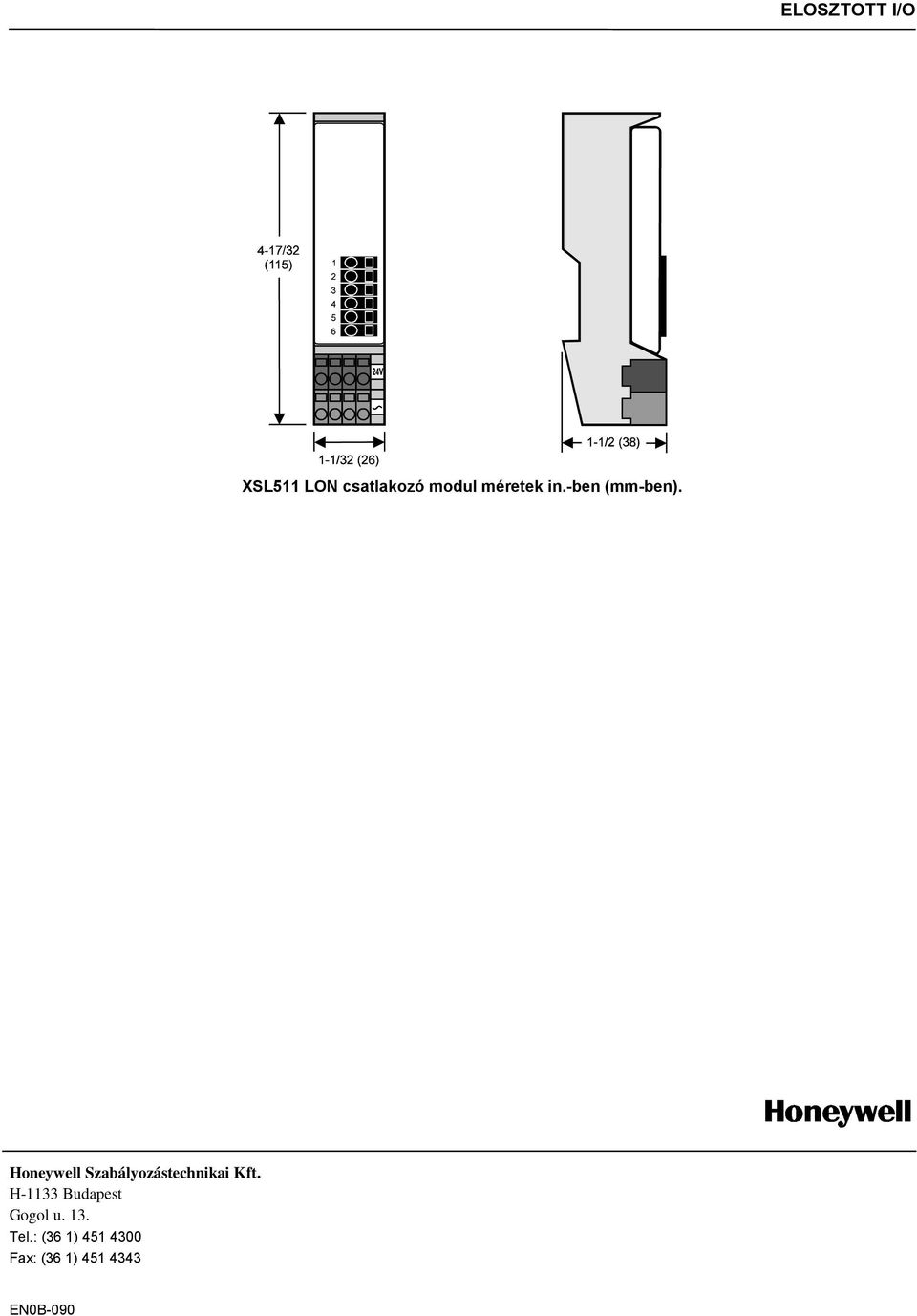

8 XSL511 LON csatlakozó modul méretek in.-ben (mm-ben). Honeywell Szabályozástechnikai Kft. H-1133 Budapest Gogol u. 13. Tel.: (36 1) Fax: (36 1) EN0B-090
