1 Excel 500/600 SZABÁLYOZÓ RENDSZER KATALÓGUSLAP TERMÉKLEÍRÁS ÁLTALÁNOS Az Excel 500/600 szabadon programozható szabályozó és megjelenítő rendszer, amelyet épületmenedzsment funkciók ellátására terveztek. A legmodernebb Direct Digital Control (DDC) technológiát alkalmazva, az Excel 500/600 a moduláris felépítésével különösen jól használható közepes épületekben, úgymint iskolákban, hotelekben, irodákban, bevásárlóközpontokban és kórházakban. A fűtési, szellőzési és légkondicionáló rendszerek (HVAC) szabályozásán kívül az Excel 500/600 széleskörű energiamenedzsment funkciókkal rendelkezik, mint pl. optimum start/stop, éjszakai átszellőztetés és maximális teljesítmény korlátozás. Max. 4 épületfelügyeleti terminál kapcsolódhat a rendszerbuszhoz. Az Excel 500 szabályozó LONWORKS busz interfésszel rendelkezik, amely lehetővé teszi a kommunikációt számos Honeywell szabályozóval és idegen gyártók szabályozóival ill. eszközeivel. Max. 512 LONWORKS hálózati változó rendelhető hozzá adatpontokhoz. A nyilvános telefonhálózaton való kommunikációhoz modem vagy ISDN terminál adapter csatlakoztatható. Siemens M20 terminálhoz csatlakozva lehetőség nyílik a 900 MHz-es GSM hálózaton keresztüli kommunikációra. Az önállóan működő Excel 600 szabályozó XDM506 modul segítségével képes modem kommunikációra. A moduláris felépítés lehetővé teszi az épület növekvő igényei szerinti bővíthetőséget. Az adatpontok felhasználói címei és könnyen értelmezhető leírásai a szabályozókban tárolódnak és így megjeleníthetők helyi kezelőegységen, központi PC használata nélkül.jellemzők Jellemzők: Különféle modern kommunikációs lehetőségek: Nyitott LONWORKS busz (csak Excel 500) vagy C-busz (Excel 500/600) kommunikáció; modem vagy ISDN terminál adapter, max Kbaud (csak Excel 500); behívás TCP/IP hálózaton keresztül. Maximum 5 ház Excel 500/600 szabályozó rendszerenként, max. 16 I/O modullal 128 fizikai adatpont és 256 szoftver pont EXCEL 500/600 szabályozónként (C-busz kommunikáció) Használható belső I/O modulokkal és elosztott I/O modulokkal LONWORKS buszon keresztül (csak Excel 500) Egyedi tulajdonságok a nyitott LONWORKS hálózatok terén: NV-Booster csökkenti a szükséges NV-k számát és ezáltal a szükséges szabályozók számát; az NV hozzárendelések visszaállíthatók a szabályozó újraindítása után (és ezt nem kell újra elvégezni a szabályozó cseréje esetén); a LONWORKS integráció 512 NV-t támogat; a CPU és a Honeywell elosztott I/O modulok közötti automatikus hozzárendelődés feleslegessé teszi az NV hozzárendeléseket, amivel jelentős mérnöki idő takarítható meg. Egyszerű kezelhetőség, 6 soros LCD kijelző Előlapra vagy kapcsolószekrénybe DIN-sínre szerelhető Vezetéknélküli GSM (csak Excel 500) kommunikáció Az alkalmazások a Honeywell CARE programozó eszközével állíthatók elő és tölthetők le Flash EPROM-ba (csak Excel 500) Kiemelt szabályozási funkciókat tartalmaznak: riasztás, trend és globális kommunikáció hiszterézis, idő szinkronizáció az egész hálózaton, operációs rendszer letöltés modemen vagy C-buszon keresztül. 1. táblázat Modulok az Excel 500/600 rendszerhez Modulok Leírás XC5010C Computer modul Excel 500 (elosztott I/Okhoz szükséges) XC5210C Nagy RAM-mal rendelkező Excel 500 XC6010 Computer modul Excel 600 XP502 Tápegység modul XD505A/508 C-busz kommunikációs almodul XDM506 Modem kommunikációs almodul XF521A/526 Analóg bemeneti modulok XF522A/527 Analóg kimeneti modulok XF523A Digitális bemeneti modul XF524A/529 Digitális kimeneti modulok XF525A 3-pont kimeneti modul U.S. Registered Trademark Copyright 2000 Honeywell Inc. All Rights Reserved EN0B-0089GE51 R1000

2 LEÍRÁS Az Excel 500/600 rendszer az EXCEL 5000 szabályozó család tagja. Az Excel 500/600 rendszer szabadon programozható és alkalmazható egyedülálló szabályozóként vagy C-buszon (9.6 Kbaud Kbaud) max. 30 szabályozót összekötő hálózat tagjaként. Az Excel 500/600 rendszer energiamenedzsment és szabályozási funkciókat lát el a belső, készülékházakban elhelyezkedő, I/O modulokon keresztül éppúgy, mint a 2-vezetékes LONbuszon hozzá kapcsolódó Honeywell osztott I/O modulokon (csak Excel 500-nál) keresztül. Az Excel 500/600 4 kártyahellyel rendelkezik a belső modulok számára (ld. 1. táblázat). Az elsődleges egység egy CPU modult (az Excel 500 XC5010C CPU-t használ, az Excel 600 XC6010-et, különleges, magasabb szintű követelmények kielégítésére), egy tápegység modult (XP502) és további két I/O modult tartalmazhat. Max. 4 további Excel 500/600 ház (CPU és tápegység modul nélkül) köthető sorba a rendelkezésre álló modul bővítő csatlakozókon keresztül. Egy Excel 500/600 rendszer max. 16 I/O modult tartalmazhat (belső és elosztott (csak Excel 500-nál) I/O modulok együttes száma), max. 128 bemenettel és kimenettel. Rendszerenként max. 10 azonos modul használható. Továbbá az Excel 500 képes kommunikálni bármely LONWORKS eszközzel. Max. 512 LONWORKS NV rendelhető hozzá adatpontokhoz. Az Excel 500/600 szabályozók alkalmazás programjai a következő forrásokból nyerhetők: 1. A szabályozót olyan EPROM-mal szállítják, amely standard alkalmazások széles skáláját tartalmazza. A felhasználói program a megfelelő alkalmazás kiválasztásával állítható elő ezen alkalmazások közül. További programozás nem szükséges. 2. A Windows-alapú CARE tervezőrendszerrel standard, HVAC alkalmazások állíthatók össze az igényeknek megfelelően. 3. Excel 500/600 alkalmazás programok szabadon programozhatók a CARE segítségével. A felhasználói program ezek után automatikusan generálódik a grafikusan megtervezett séma, műszerezés és szabályozási stratégia alapján. MŰSZAKI ADATOK Villamos Működtető feszültség: 24 Vac, ± 20% Teljesítményfelvétel: max. 40 VA (max. 30 W) Memória puffer XC5010C: aranyozott kondenzátor, 72-órás pufferelés XC6010: Líthium elem 3 V, (pl. Varta CR ½ AA-3V) kb. 1 hónapos RAM pufferelés. Alkalmazások védelme áramszünet esetén Teljes rendszer backup 15 percre, UPS-sel. Opció: XAPU 24-2F. Túlfeszültség védelem Minden bemenet és kimenet védett 24 Vac és 40 Vdc túlfeszültség ellen éppúgy, mint rövidzár ellen. Környezeti feltételek Környezeti hőmérséklet Működési: F (0 50 C) Tárolási: F ( C) Környezeti páratartalom (működési és tárolási) 5 93% rh nem kondenzálómechanikai tulajdonságok Ház méretek (MA x SZ x MÉ) 5-5/8 x 7-1/2 x 7-3/8 in. (144 x 192 x 188 mm) Ház anyaga Műanyag, lángálló Felszerelési módok Kapcsolószekrénybe (DIN-sínre) vagy ajtóra A leggyengébb összetevők becsült élettartama MTBF 60 év (tipikus Excel 500 alkalmazásnál) Védettség IP 30 Kommunikáció C-busz A C-busz adatokat közvetít az EXCEL 5000 rendszer szabályozói, az illesztők és az épületfelügyelet között 9.6 Kbaud Kbaud sebességgel. A C-busz hálózat max. hossza 1200 m (3900 ft) vagy 15,700 ft. (4800 m) lehet az XD507 vagy XD509 repeater használatával. A C-buszon lévő szabályozók vagy eszközök maximális száma 30. A kábelezés részleteinek tekintetében lásd az Excel 100/500/600 Beüzemelési útmutatót (EN1R-1047). LonWorks busz (csak Excel 500) Az Excel 500 FTT-10A szabad topológiájú adó-vevőt tartalmaz, amely 78 Kbaud sebességgel, LonTalk protokollal továbbítja az adatokat. A kábel hossza ft. ( m) lehet. A kábelezés részleteinek tekintetében lásd az Excel 100/500/600 Beüzemelési útmutatót (EN1R-1047). A LONWORKS buszon lévő alállomások maximális száma 128. Modem (csak Excel 500) Modem vagy ISDN terminál adapter csatlakoztatható a soros porthoz a behívásos hozzáféréshez, max Kbaud átviteli sebességgel. Siemens M20 terminál csatlakoztatható a vezetéknélküli GSM kommunikációhoz. EN0B

3 BELSŐ MODULOK XC5010C / XC5210C computer modul XC6010 computer modul XP502 tápegység modul Toshiba TMP93CS41F 16-bit mikroprocesszor 1.28 MB összes memória; 2x512 KB Flash EPROM az operációs rendszernek és alkalmazásoknak; 2x128 KB RAM XC5210C, only: 1x128 KB plusz 1x512 KB RAM 6 működési állapot LED RS 232 port az MMI, modem v. ISDN terminál adapter sz. RS 485 port a C-buszhoz Kódtüske (8. láb) Aranyozott kondenzátor az adatpuffereléshez Reset gomb Watchdog funkció 3120-as Neuron chip LONWORKS kommunikáció gomb és LED Letöltött operációs rendszer Intel i bit mikroprocesszor MB összes memória 2x512 KB EPROM 4x128 KB RAM 1x256 KB Flash EPROM 6 működési állapot LED RS 232 port a kezelőegység számára RS 485 port a C-buszhoz Kódtüske (8. láb) 30 napra elemmel védett adatpuffer Reset gomb Watchdog funkció Feszültséggel látja el a modulokat belső buszon keresztül XAPU 24-2F UPS-hez csatlakoztatható 3 működési állapot LED Kódtüske (6. láb) Watchdog funkció XF521A/526 analóg bemeneti modul 8 analóg bemenet (AI1 - AI8) 0 10 Vdc 0 20 ma (külső 500 ohm-os ellenállás használatával) 4 20 ma (külső 500 ohm-os ellenállás használatával) NTC 20k ohm és PT 1000 (-50 C +150 C) Csak XF526 esetén: PT 1000 (0 C +400 C), PT 3000, PT 100, Balco 500 Max. 40 Vdc / 24 Vac-ig védett bemenetek 12 bit felbontás 1 sec (XC5010C) vagy 250 ms (XC6010) CPU ciklusidő Kódtüske (7. láb) 3 EN0B-0089

4 XF522A/527 analóg kimeneti modul XF523A digitális bemeneti modul XF524A/529 digitális kimeneti modul 8 kimenet (AO1 - AO8), rövidzárvédett Jelszintek: 0 10 Vdc Umax. = 11 Vdc, Imax = +1 ma, -1 ma Max. 40 Vdc / 24 Vac-ig védett kimenetek 8 bit felbontás Nullpont < 200 mv Pontosság ± 150 mv eltérés a kimeneti feszültségtől 1 piros LED csatornánként a fényerősség arányos a kimenettel Frissítés 1 sec-onként (XC5010C) vagy 250 ms-onként (XC6010) CPU-val Csak XFL522A esetén: kézi felülírás 5 kimenethez 12 bemenet (DI1 - DI12), Ri = 15k ohm Bemenet max. frekvencia 15 Hz 0.4 Hz max. impulzushossz 20 msec 1.25 sec min. imp. szünet 33 msec 1.25 sec max. beállási idő 5 msec 50 msec Kapcsolási feltételek KI: Ui 2.5 V, BE: Ui 5 V Max. 40 Vdc / 24 Vac-ig védett bemenetek Kódtüske (9. láb) 1 állapot LED csatornánként, invertálható (NO/NC) 18 Vdc segédfeszültség (nem szabályozott) 1 sec (XC5010C) v. 250 ms (XC6010) CPU lekérd.idő 5 szigetelt váltókontaktus és 1 NO kontaktus Max. feszültség Umax = 240 Vac kimenetenként Max. áram Imax = 4 A csatornánként 12 A összes áram modulonként Kódtüske (10. láb) LED csatornánként KI: LED nem világít BE: LED világít (sárga) Ciklusidő 1 sec (XC5010C) v. 250 ms (XC6010) CPU-val Csak XF529 esetén: kézi felülírás kapcsoló 5 kimenethez XF525A 3-pont kimeneti modul 3 db 3-állású relé Max. terhelhetőség 1.2 A, 24 Vac 0.2 A, 240 Vac Kódtüske (12. láb) 2 LED csatornánként és kézi felülírás kapcsoló L1 (zöld): szervo motor zár L2 (piros): szervo motor nyit L3 (zöld): szervo motor zár L4 (piros): szervo motor nyit L5 (zöld): szervo motor zár L6 (piros): szervo motor nyit Ciklusidő 1 sec (XC5010C) v. 250 ms (XC6010) CPU-val EN0B

5 Modulok elhelyezkedése Minden Excel 500/600 négy kártyahelyet tartalmaz, balról jobbra 1-4-ig számozva. A 2. táblázatban találhatók az egyes modulok lehetséges pozíciói. 2. táblázat A különféle Excel 500/600 modulok pozíciói Modul Kártyahely Computer modul XC5010C/XC5210C/XC Excel 500 ház, 4. kártyahely Tápegység modul XP Excel 500 ház, 1. kártyahely Analóg bemeneti modul XF521A/526 bármelyik Analóg kimeneti modul XF522A/527 bármelyik Digitális bemeneti modul XF523A bármelyik Digitális kimeneti modul XF524A/529 Az 1. Excel 500 házban nem 3-pont kimeneti modul XF525A Az 1. Excel 500 házban nem MEGJ.: Lásd még az Elosztott I/O-k katalóguslapot, EN0B-090. XI581AH/XI582AH KEZELŐEGYSÉG Az XI581 és XI582 kezelőegységek a parancs és információs központjai az Excel 500/600 rendszernek. Az adatok a kezelőegységen keresztül vihetők be ill. kérdezhetők le. Információk, mint aktuális hőmérséklet értékek, szabályozó kimenetek, stb. szintén megjeleníthetők általa. A menüvezérelt, 6 soros, háttérvilágításos LCD grafikus kijelző, a 34 karakter / soros kijelzési felülettel és a 8 világosan jelölt funkciógombbal együtt könnyen kezelhetővé teszi az eszközt. XI581 XI582 A kezelőegység a computer modul előlapján található soros porthoz csatlakoztatható. Az XI581AH vagy az előlapra szerelhető vagy max. 48 ft-ra (15m) helyezhető el a szabályozótól. Ez a távolság kiterjeszthető 328 ft-ra (100m) vonali meghajtók segítségével. Üres előlap is rendelhető a szabályozókhoz. XI584 KEZELŐ ÉS SZERVIZ SZOFTVER Az XI584 egy helyi intelligens kezelő és szerviz egység. Rendelkezik az XI581/XI582 nyújtotta minden kezelői lehetőséggel éppúgy, mint egy PC nyújtotta előnyökkel. Az XI584 nemcsak a főbb módosításokra képes, úgymint alapjelek és időprogramok kapcsolási pontjainak megváltoztatása, hanem minden szerviz és beüzemelési funkcióval rendelkezik. Excel 500/600 XI584-gyel és nyomtatóval Az XI584-et öt különböző hozzáférési szinten lehet működtetni, amelyek közül három jelszóvédett. Nyomtató csatlakoztatható az XI584 párhuzamos portjához a riasztások és hibaüzenetek naplózása céljából. Éppúgy, mint az XI582, az XI584 is max. 48 ft-ra (15 m) helyezhető el a computer modultól. Ez a távolság vonali meghajtókkal 328 ft-ra (100 m) kiterjeszthető. PROGRAMOZÁS Az Excel 500 rendszer egy minden részletre kiterjedő szoftver csomagot tartalmaz, amely speciálisan az alkalmazás tervezők kívánalmai szerint lett kialakítva. A könnyen kezelhető, menüvezérelt szoftver a következő lehetőségeket kínálja: adatpont leírás időprogram riasztás kezelés alkalmazás program (DDC program) jelszóvédelem 5 EN0B-089

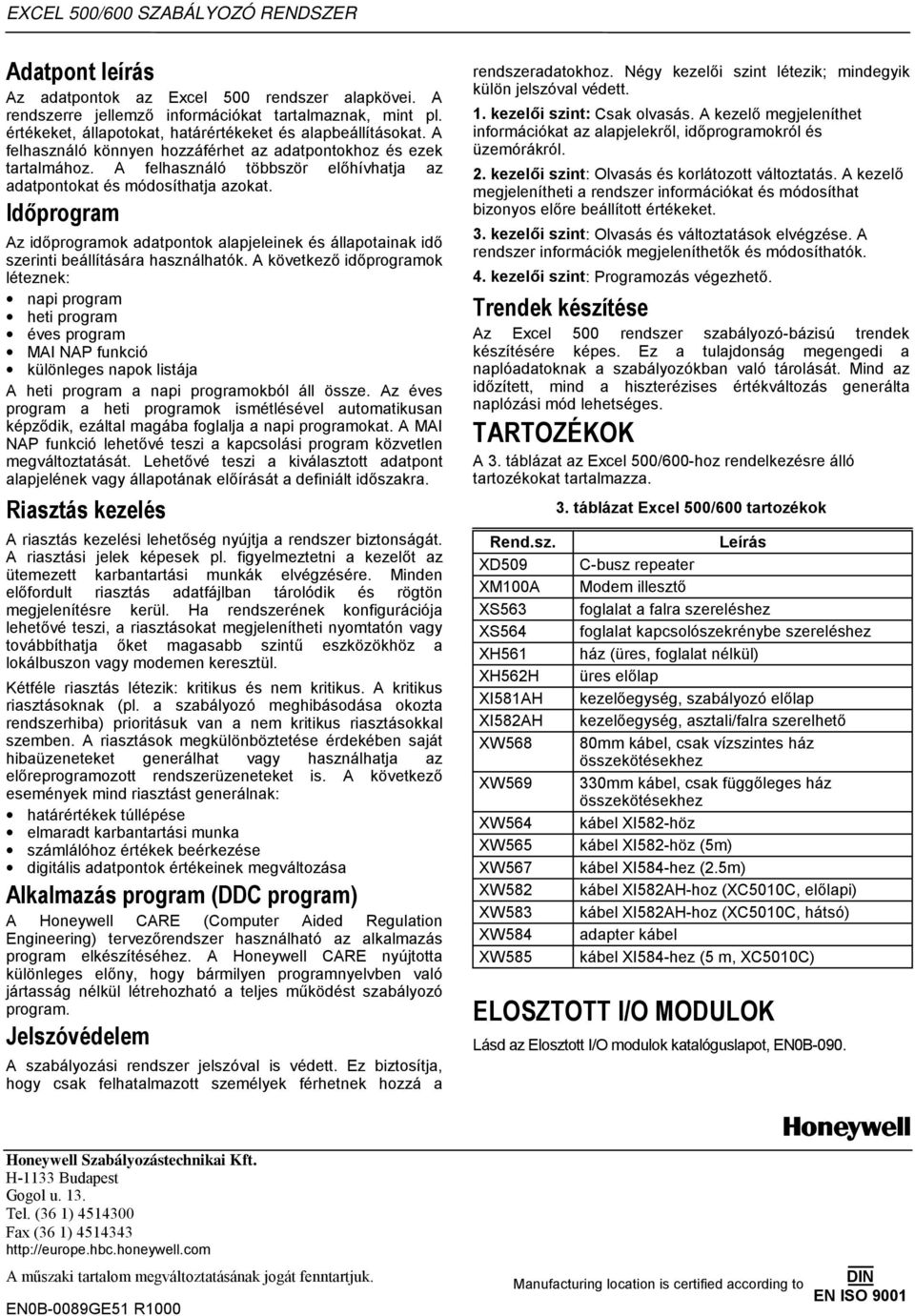

6 Adatpont leírás Az adatpontok az Excel 500 rendszer alapkövei. A rendszerre jellemző információkat tartalmaznak, mint pl. értékeket, állapotokat, határértékeket és alapbeállításokat. A felhasználó könnyen hozzáférhet az adatpontokhoz és ezek tartalmához. A felhasználó többször előhívhatja az adatpontokat és módosíthatja azokat. Időprogram Az időprogramok adatpontok alapjeleinek és állapotainak idő szerinti beállítására használhatók. A következő időprogramok léteznek: napi program heti program éves program MAI NAP funkció különleges napok listája A heti program a napi programokból áll össze. Az éves program a heti programok ismétlésével automatikusan képződik, ezáltal magába foglalja a napi programokat. A MAI NAP funkció lehetővé teszi a kapcsolási program közvetlen megváltoztatását. Lehetővé teszi a kiválasztott adatpont alapjelének vagy állapotának előírását a definiált időszakra. Riasztás kezelés A riasztás kezelési lehetőség nyújtja a rendszer biztonságát. A riasztási jelek képesek pl. figyelmeztetni a kezelőt az ütemezett karbantartási munkák elvégzésére. Minden előfordult riasztás adatfájlban tárolódik és rögtön megjelenítésre kerül. Ha rendszerének konfigurációja lehetővé teszi, a riasztásokat megjelenítheti nyomtatón vagy továbbíthatja őket magasabb szintű eszközökhöz a lokálbuszon vagy modemen keresztül. Kétféle riasztás létezik: kritikus és nem kritikus. A kritikus riasztásoknak (pl. a szabályozó meghibásodása okozta rendszerhiba) prioritásuk van a nem kritikus riasztásokkal szemben. A riasztások megkülönböztetése érdekében saját hibaüzeneteket generálhat vagy használhatja az előreprogramozott rendszerüzeneteket is. A következő események mind riasztást generálnak: határértékek túllépése elmaradt karbantartási munka számlálóhoz értékek beérkezése digitális adatpontok értékeinek megváltozása Alkalmazás program (DDC program) A Honeywell CARE (Computer Aided Regulation Engineering) tervezőrendszer használható az alkalmazás program elkészítéséhez. A Honeywell CARE nyújtotta különleges előny, hogy bármilyen programnyelvben való jártasság nélkül létrehozható a teljes működést szabályozó program. Jelszóvédelem A szabályozási rendszer jelszóval is védett. Ez biztosítja, hogy csak felhatalmazott személyek férhetnek hozzá a rendszeradatokhoz. Négy kezelői szint létezik; mindegyik külön jelszóval védett. 1. kezelői szint: Csak olvasás. A kezelő megjeleníthet információkat az alapjelekről, időprogramokról és üzemórákról. 2. kezelői szint: Olvasás és korlátozott változtatás. A kezelő megjelenítheti a rendszer információkat és módosíthat bizonyos előre beállított értékeket. 3. kezelői szint: Olvasás és változtatások elvégzése. A rendszer információk megjeleníthetők és módosíthatók. 4. kezelői szint: Programozás végezhető. Trendek készítése Az Excel 500 rendszer szabályozó-bázisú trendek készítésére képes. Ez a tulajdonság megengedi a naplóadatoknak a szabályozókban való tárolását. Mind az időzített, mind a hiszterézises értékváltozás generálta naplózási mód lehetséges. TARTOZÉKOK A 3. táblázat az Excel 500/600-hoz rendelkezésre álló tartozékokat tartalmazza. Rend.sz. XD509 XM100A XS563 XS564 XH561 XH562H XI581AH XI582AH XW568 XW569 XW564 XW565 XW567 XW582 XW583 XW584 XW táblázat Excel 500/600 tartozékok Leírás C-busz repeater Modem illesztő foglalat a falra szereléshez foglalat kapcsolószekrénybe szereléshez ház (üres, foglalat nélkül) üres előlap kezelőegység, szabályozó előlap kezelőegység, asztali/falra szerelhető 80mm kábel, csak vízszintes ház összekötésekhez 330mm kábel, csak függőleges ház összekötésekhez kábel XI582-höz kábel XI582-höz (5m) kábel XI584-hez (2.5m) kábel XI582AH-hoz (XC5010C, előlapi) kábel XI582AH-hoz (XC5010C, hátsó) adapter kábel kábel XI584-hez (5 m, XC5010C) ELOSZTOTT I/O MODULOK Lásd az Elosztott I/O modulok katalóguslapot, EN0B-090. Honeywell Szabályozástechnikai Kft. H-1133 Budapest Gogol u. 13. Tel. (36 1) Fax (36 1) A műszaki tartalom megváltoztatásának jogát fenntartjuk. EN0B-0089GE51 R1000 Manufacturing location is certified according to DIN EN ISO 9001
