M7410G LINEÁRIS SZELEPÁLLÍTÓ LON KOMMUNIKÁCIÓVAL

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "M7410G LINEÁRIS SZELEPÁLLÍTÓ LON KOMMUNIKÁCIÓVAL"

Átírás

1 M7410G LINEÁRIS SZELEPÁLLÍTÓ LON KOMMUNIKÁCIÓVAL KATALÓGUSLAP TERMÉKLEÍRÁS ALKALMAZÁS A LON-os állítómű decentralizált épületautomatika rendszerek számára lett kifejlesztve és a termék sokrétű felhasználhatósága mellett ténylegesen új lehetőségeket biztosít az energia menedzsment terén. Az állítómű standard SNVT-kel működik, ami a LonWorks technológián alapuló szabályozókkal való együttműködést teszi lehetővé. SERVICE LED STATUS LED SERVICE PIN Az M7410G kis lineáris szelepállító, a kis lineáris szelepek radiátor- és zónaszelep sorozatával, speciálisan LonMark alkalmazások számára lett kifejlesztve és fan coil egységekben, indukciós egységekben, kis utófűtőkben, utóhűtőkben és zóna szabályozási alkalmazásokban használhatók fel. Elektronikus hőmérséklet szabályozási rendszerekben alkalmazhatók, ahol a szabályozott közeg meleg- vagy hidegvíz. Az M7410G szelepállító Honeywell Excel sorozatú szabályozókhoz éppúgy használható, mint egyéb LonWorks technológiát használó egyéb szabályozókhoz. A szelepállítómű alkalmazás specifikus beállításai standard Echelon konfigurációs eszközök segítségével végezhetők el. Az állítómű különösen jól használható olyan alkalmazásokban, ahol a rendelkezésre álló hely kicsi és minimális teljesítményfelvétel az igény. Az állítómű tetszetős és robosztus kivitelű is egyben. A külső interfész fájl (ilona_s.xif) és az alkalmazás fájl (ilona_s.nxe) a következő címről tölthető le: JELLEMZŐK FTT10A kommunikáció Digitális bemenet ablaknyitás vagy páratartalom kapcsolóhoz Az állítómű sokrétűen felhasználható eszköz, a LON flexibilis platform Egyszerűsíti a bonyolult HVAC rendszereket Egyszerű kábelezés Külső rendszerekhez integrálható nyitott termék Előszerelt csatlakozókábellel ellátott Egyszerű, szabványos szelep/állítómű csatlakozás Szerszám nélkül felszerelhető Szeleppozíció-mutatóval ellátott Kézi működtetési lehetőség a szelep állítósapkájával Nagy pontosságú arányos szelepállító Echelon, Lon, LonMark, LonWorks, and the LonMark Logo are Registered Trademarks of Echelon Corporation Copyright 2000 Honeywell Inc. All Rights Reserved. EN0B-0235 GE51R0400

2 MOTOR MŰSZAKI ADATAI Tápfeszültség: Teljesítményfelvétel: 24 Vac ± 20 %, 50/60 Hz 1.4 VA Bemenőjel: SNVT_lev_percent 0-100% Szabályozási mód: LON (FTT10A) Löket: 2.5 mm 6.5 mm Futási idő: Állítóerő: Védettség: IP 42 Szigetelési osztály: Előszerelt kábel: Működési hőmérséklet: Tömeg: Szelepek: Kézi működtetés: 53 s / 50 Hz 44 s / 60 Hz Típustól függ (ld. táblázat) III 1.5 m C 0.3 kg Ld. táblázat Ld. táblázat 150s / 50 Hz 120s / 60 Hz MŰKÖDÉS A villamos szelepállító mozgása menetes tengely által biztosított, amit mindkét irányba szinkronmotor hajt meg fogaskerék-áttételen keresztül. Mágneses kuplung korlátozza a fogaskerekek nyomatékát és így a szelepállító állítóerejét. A szelepállító a szeleptesthez hollandi anyával csatlakozik, rögzítése nem igényel segédeszközt. A szelepállítók nem igényelnek karbantartást és előszerelt csatlakozókábellel rendelkeznek. TÍPUSOK RENDELÉSI SZÁM DIG.BEMENET ÁLLÍTÓERŐ LÖKET SZELEPEK M7410G N 2.5 mm V100 (termosztatikus szelep) V5822A4 / V5823A4 V5832C4 / V5832A4 V5833A4 / V5833C4 M7410G N 6.5 mm V5822A / V5832A V5823A / V5833A V5823C / V5833C M7410G N 6.5 mm V5832B / V5833A V5872B / V5872D EN0B-0235 GE51R0400 2

3 FELSZERELÉSI POZÍCIÓK Az állítómű csak a szelep mellé vagy fölé szerelhető. Az állítómű felszerelése előtt állítsa a szelepet a megfelelő pozícióba. 3. ábra Az állítómű felszerelése KÁBELCSATLAKOZÁSOK A villamos csatlakoztatást a 5. és 6. ábra szerint kell kialakítani. 1. ábra Felszerelési pozíciók FELSZERELÉS Az állítómű felszerelése előtt az állítósapkát el kell távolítani a szelepről (2. ábra). Az állítómű rögzítése előtt meg kell győződni arról, hogy az állítómű behúzott állapotban van (gyárilag beállított pozíció). 4. ábra Kábelcsatlakozások Vezeték színek 2. ábra Állítósapka eltávolítása Az állítóművet kézzel kell felszerelni. Kerüljük minden egyéb szerszám használatát, mert ez károsíthatja az állítóművet és a szelepet. 5. ábra Vezeték színek Digitális bemenet 3 EN0B-0235 GE51R0400

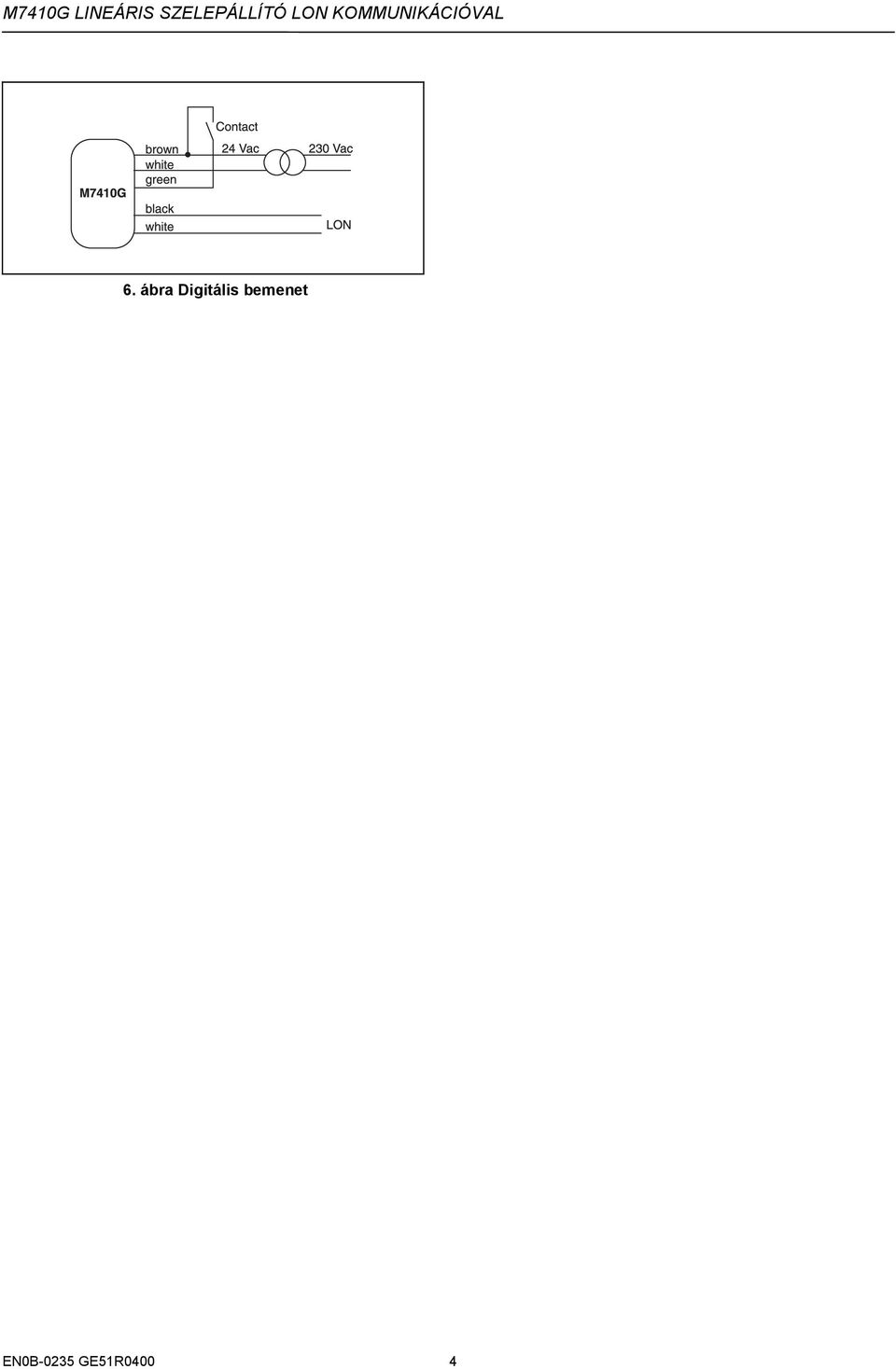

4 6. ábra Digitális bemenet EN0B-0235 GE51R0400 4

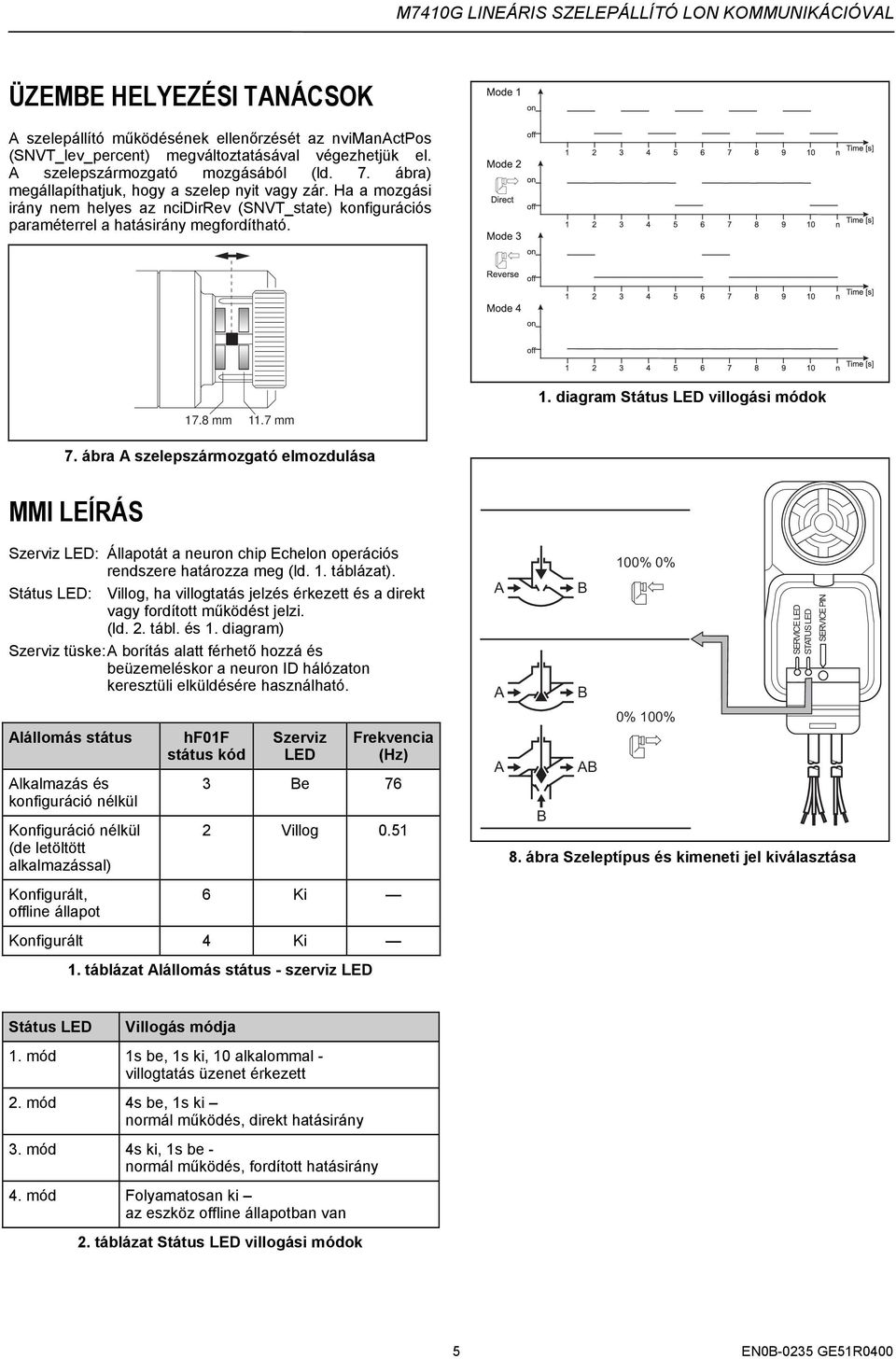

5 ÜZEMBE HELYEZÉSI TANÁCSOK A szelepállító működésének ellenőrzését az nvimanactpos (SNVT_lev_percent) megváltoztatásával végezhetjük el. A szelepszármozgató mozgásából (ld. 7. ábra) megállapíthatjuk, hogy a szelep nyit vagy zár. Ha a mozgási irány nem helyes az ncidirrev (SNVT_state) konfigurációs paraméterrel a hatásirány megfordítható. 1. diagram Státus LED villogási módok 17.8 mm 11.7 mm 7. ábra A szelepszármozgató elmozdulása MMI LEÍRÁS Szerviz LED: Állapotát a neuron chip Echelon operációs rendszere határozza meg (ld. 1. táblázat). Státus LED: Villog, ha villogtatás jelzés érkezett és a direkt vagy fordított működést jelzi. (ld. 2. tábl. és 1. diagram) Szerviz tüske:a borítás alatt férhető hozzá és beüzemeléskor a neuron ID hálózaton keresztüli elküldésére használható. Alállomás státus Alkalmazás és konfiguráció nélkül Konfiguráció nélkül (de letöltött alkalmazással) hf01f státus kód Szerviz LED Frekvencia (Hz) 3 Be 76 2 Villog 0.51 A A A B B B AB 100% 0% 0% 100% SERVICE LED STATUS LED 8. ábra Szeleptípus és kimeneti jel kiválasztása SERVICE PIN Konfigurált, offline állapot 6 Ki Konfigurált 4 Ki 1. táblázat Alállomás státus - szerviz LED Státus LED Villogás módja 1. mód 1s be, 1s ki, 10 alkalommal - villogtatás üzenet érkezett 2. mód 4s be, 1s ki normál működés, direkt hatásirány 3. mód 4s ki, 1s be - normál működés, fordított hatásirány 4. mód Folyamatosan ki az eszköz offline állapotban van 2. táblázat Státus LED villogási módok 5 EN0B-0235 GE51R0400

6 MÉRETEK (MM) 9. ábra Készülékház LONMARK HÁLÓZATI INTERFÉSZ A LON-os szelepállító az SNVT változók következő alkészletét támogatja a kommunikációhoz és a kapcsolattartáshoz. A hálózati változók részletes leírása a LONMark objektumok összefoglalásánál található. EN0B-0235 GE51R0400 6

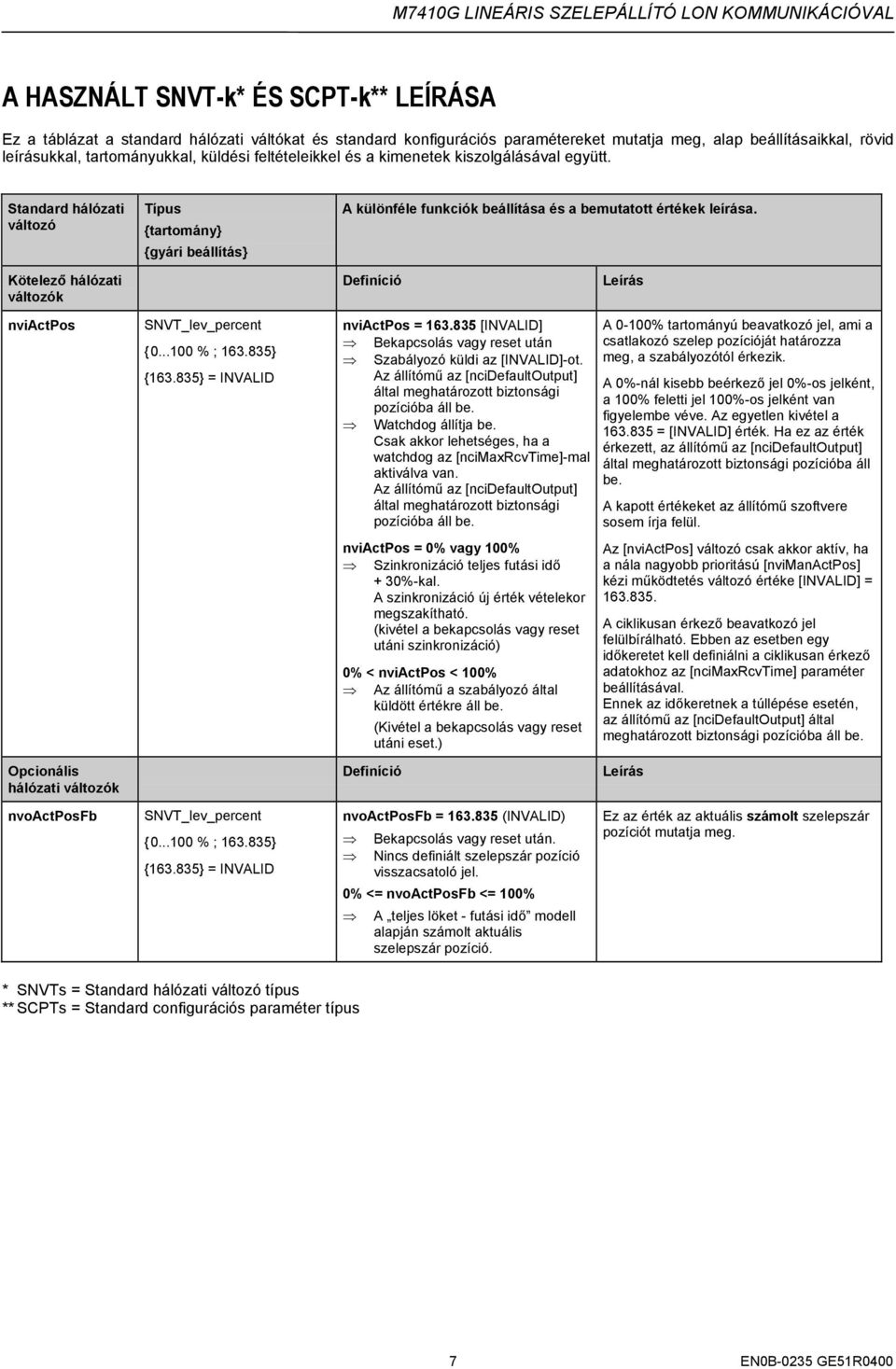

7 A HASZNÁLT SNVT-k* ÉS SCPT-k** LEÍRÁSA Ez a táblázat a standard hálózati váltókat és standard konfigurációs paramétereket mutatja meg, alap beállításaikkal, rövid leírásukkal, tartományukkal, küldési feltételeikkel és a kimenetek kiszolgálásával együtt. Standard hálózati változó Típus {tartomány} {gyári beállítás} A különféle funkciók beállítása és a bemutatott értékek leírása. Kötelező hálózati változók Definíció Leírás nviactpos SNVT_lev_percent { % ; } { } = INVALID nviactpos = [INVALID] Bekapcsolás vagy reset után Szabályozó küldi az [INVALID]-ot. Az állítómű az [ncidefaultoutput] által meghatározott biztonsági pozícióba áll be. Watchdog állítja be. Csak akkor lehetséges, ha a watchdog az [ncimaxrcvtime]-mal aktiválva van. Az állítómű az [ncidefaultoutput] által meghatározott biztonsági pozícióba áll be. nviactpos = 0% vagy 100% Szinkronizáció teljes futási idő + 30%-kal. A szinkronizáció új érték vételekor megszakítható. (kivétel a bekapcsolás vagy reset utáni szinkronizáció) 0% < nviactpos < 100% Az állítómű a szabályozó által küldött értékre áll be. (Kivétel a bekapcsolás vagy reset utáni eset.) A 0-100% tartományú beavatkozó jel, ami a csatlakozó szelep pozícióját határozza meg, a szabályozótól érkezik. A 0%-nál kisebb beérkező jel 0%-os jelként, a 100% feletti jel 100%-os jelként van figyelembe véve. Az egyetlen kivétel a = [INVALID] érték. Ha ez az érték érkezett, az állítómű az [ncidefaultoutput] által meghatározott biztonsági pozícióba áll be. A kapott értékeket az állítómű szoftvere sosem írja felül. Az [nviactpos] változó csak akkor aktív, ha a nála nagyobb prioritású [nvimanactpos] kézi működtetés változó értéke [INVALID] = A ciklikusan érkező beavatkozó jel felülbírálható. Ebben az esetben egy időkeretet kell definiálni a ciklikusan érkező adatokhoz az [ncimaxrcvtime] paraméter beállításával. Ennek az időkeretnek a túllépése esetén, az állítómű az [ncidefaultoutput] által meghatározott biztonsági pozícióba áll be. Opcionális hálózati változók Definíció Leírás nvoactposfb SNVT_lev_percent { % ; } { } = INVALID nvoactposfb = (INVALID) Bekapcsolás vagy reset után. Nincs definiált szelepszár pozíció visszacsatoló jel. 0% <= nvoactposfb <= 100% A teljes löket - futási idő modell alapján számolt aktuális szelepszár pozíció. Ez az érték az aktuális számolt szelepszár pozíciót mutatja meg. * SNVTs = Standard hálózati változó típus ** SCPTs = Standard configurációs paraméter típus 7 EN0B-0235 GE51R0400

8 Opcionális hálózati változók Definíció Leírás nvimanactpos SNVT_lev_percent { % ; } { } = INVALID nvimanactpos = (INVALID) Bekapcsolás vagy reset után A kézi működtetés kikapcsolva nvimanactpos = 0% or 100% Szinkronizáció teljes futási idő +30%-kal. A szinkronizáció új érték vételekor megszakítható. (kivétel a bekapcsolás vagy reset utáni szinkronizáció). 0% < nvimanactpos < 100% Az állítómű a kézzel beállított értékre áll be. (Kivétel a bekapcsolás vagy reset utáni eset.) Az állítómű kézi üzemben is működtethető. A nagyobb pontosság érdekében az állítóművet a teljesen behúzott állapotához szinkronizálni kell. A watchdog [ncimaxrcvtime] a háttérben működik (ha kiválasztottuk). A kézi működtetés minden esetben nagyobb prioritású, mint az [nviactpos] szabályozó jel. Miután a kézi működtetés [nvimanactpos] jelet [INVALID]-ra állítottuk, az állítómű a beérkező [nviactpos] jel alapján működik. A 0%-nál kisebb beérkező jel 0%-os jelként, a 100% feletti jel 100%-os jelként van figyelembe véve. Az egyetlen kivétel a = [INVALID] érték. Ha ez az érték érkezett, az állítómű az [ncidefaultoutput] által meghatározott biztonsági pozícióba áll be. A kapott értékeket az állítómű szoftvere sosem írja felül. NvoDISwitch SNVT_switch Lehetséges értékek 1. {0.0, 0 } 2. {100.0, 1} 3. {x, 0xFF=255=-1)} A lehetséges üzemmódok az [ncidiconfig] konfigurációs paraméterrel állíthatók be. A részletes leírás a Digitális bemenet használatának kiválasztása fejezetben található. A digitális bemenethez csatlakozó érzékelő aktuális értéke (pl. ablaknyitás érzékelő vagy harmatpont érzékelő). Standard konfigurációs paraméterek SCPT Master List elnevezések az Echelon-nál Típus {tartomány} {gyári beállítás} A különféle funkciók beállítása és a bemutatott értékek leírása. ncidirrev SCPTdirection SNVT_state {Bits = 1 v. 0} { } ncimaxrcvtime SCPTmaxRcvTime SNVT_time_sec { sec} {0} Csak egész értékek elfogadottak, a tizedespont utáni értékek nem lesznek figyelembe véve. Definíció Állítómű direkt üzemmód nviactpos = 0% (sz.szár kiengedett) nviactpos = 100% (sz.szár behúzott) Státus Led villogás : 4s be / 1s ki Állítómű fordított üzemmód nviactpos = 0%(sz.szár behúzott) nviactpos = 100% (sz.szár kiengedett) Státus Led villogás : 1s be / 4s ki Ha nem érkezik [nviactpos] érték egy bizonyos időkereten [ncimaxrcvtime] belül, az állítómű az [ncidefaultoutput] által meghatározott biztonsági pozícióba áll be. Ezt a funkciót watchdog funkciónak nevezik. Leírás A hatásirányt fordítja meg = direkt = fordított Watchdog a szabályozó / szelepállító felügyeletéhez. [ncimaxrcvtime] = 0 Watchdog nem aktív. [ncimaxrcvtime] = pl. 60 [sec] A watchdog lejár, ha 60 mp-en belül nem érkezik új [nviactpos] érték. Az állítómű az [ncidefaultoutput] által meghatározott biztonsági pozícióba áll be. EN0B-0235 GE51R0400 8

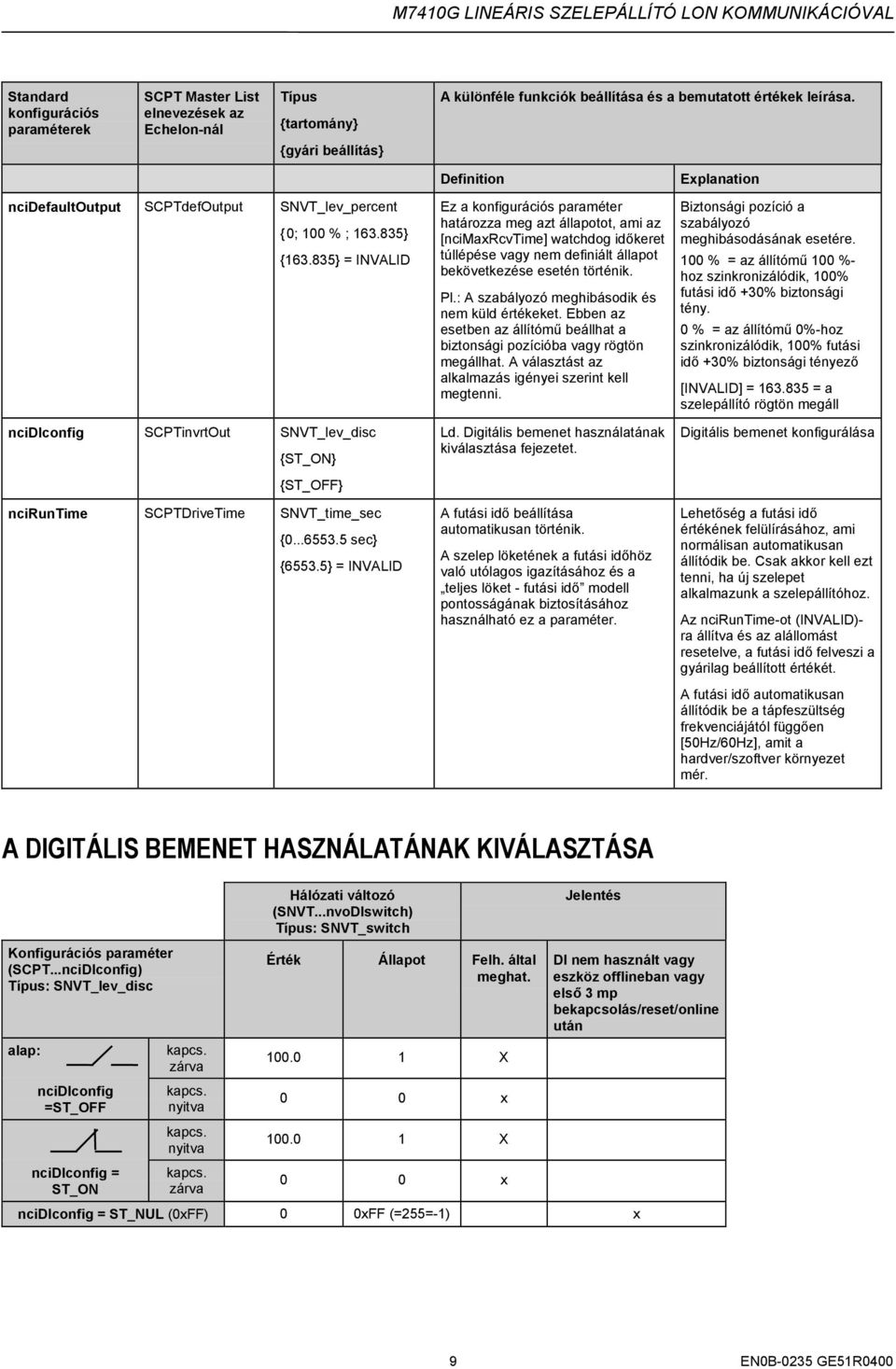

9 Standard konfigurációs paraméterek SCPT Master List elnevezések az Echelon-nál Típus {tartomány} {gyári beállítás} A különféle funkciók beállítása és a bemutatott értékek leírása. ncidefaultoutput SCPTdefOutput SNVT_lev_percent {0; 100 % ; } { } = INVALID ncidiconfig SCPTinvrtOut SNVT_lev_disc {ST_ON} {ST_OFF} nciruntime SCPTDriveTime SNVT_time_sec { sec} {6553.5} = INVALID Definition Ez a konfigurációs paraméter határozza meg azt állapotot, ami az [ncimaxrcvtime] watchdog időkeret túllépése vagy nem definiált állapot bekövetkezése esetén történik. Pl.: A szabályozó meghibásodik és nem küld értékeket. Ebben az esetben az állítómű beállhat a biztonsági pozícióba vagy rögtön megállhat. A választást az alkalmazás igényei szerint kell megtenni. Ld. Digitális bemenet használatának kiválasztása fejezetet. A futási idő beállítása automatikusan történik. A szelep löketének a futási időhöz való utólagos igazításához és a teljes löket - futási idő modell pontosságának biztosításához használható ez a paraméter. Explanation Biztonsági pozíció a szabályozó meghibásodásának esetére. 100 % = az állítómű 100 %- hoz szinkronizálódik, 100% futási idő +30% biztonsági tény. 0 % = az állítómű 0%-hoz szinkronizálódik, 100% futási idő +30% biztonsági tényező [INVALID] = = a szelepállító rögtön megáll Digitális bemenet konfigurálása Lehetőség a futási idő értékének felülírásához, ami normálisan automatikusan állítódik be. Csak akkor kell ezt tenni, ha új szelepet alkalmazunk a szelepállítóhoz. Az nciruntime-ot (INVALID)- ra állítva és az alállomást resetelve, a futási idő felveszi a gyárilag beállított értékét. A futási idő automatikusan állítódik be a tápfeszültség frekvenciájától függően [50Hz/60Hz], amit a hardver/szoftver környezet mér. A DIGITÁLIS BEMENET HASZNÁLATÁNAK KIVÁLASZTÁSA Hálózati változó (SNVT...nvoDIswitch) Típus: SNVT_switch Jelentés Konfigurációs paraméter (SCPT...nciDIconfig) Típus: SNVT_lev_disc alap: ncidiconfig =ST_OFF ncidiconfig = ST_ON kapcs. zárva kapcs. nyitva kapcs. nyitva kapcs. zárva Érték Állapot Felh. által meghat X 0 0 x X 0 0 x DI nem használt vagy eszköz offlineban vagy első 3 mp bekapcsolás/reset/online után ncidiconfig = ST_NUL (0xFF) 0 0xFF (=255=-1) x 9 EN0B-0235 GE51R0400

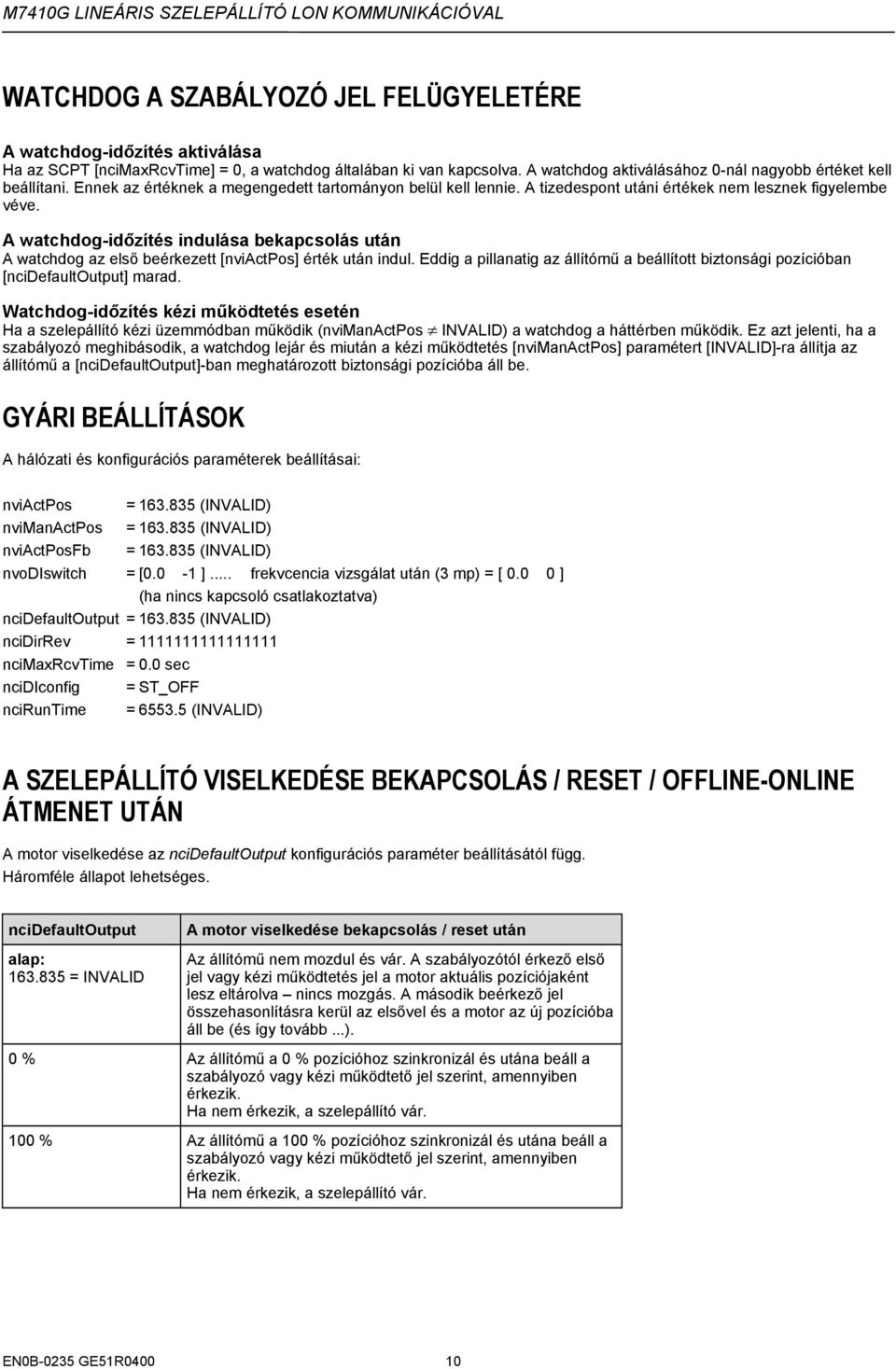

10 WATCHDOG A SZABÁLYOZÓ JEL FELÜGYELETÉRE A watchdog-időzítés aktiválása Ha az SCPT [ncimaxrcvtime] = 0, a watchdog általában ki van kapcsolva. A watchdog aktiválásához 0-nál nagyobb értéket kell beállítani. Ennek az értéknek a megengedett tartományon belül kell lennie. A tizedespont utáni értékek nem lesznek figyelembe véve. A watchdog-időzítés indulása bekapcsolás után A watchdog az első beérkezett [nviactpos] érték után indul. Eddig a pillanatig az állítómű a beállított biztonsági pozícióban [ncidefaultoutput] marad. Watchdog-időzítés kézi működtetés esetén Ha a szelepállító kézi üzemmódban működik (nvimanactpos INVALID) a watchdog a háttérben működik. Ez azt jelenti, ha a szabályozó meghibásodik, a watchdog lejár és miután a kézi működtetés [nvimanactpos] paramétert [INVALID]-ra állítja az állítómű a [ncidefaultoutput]-ban meghatározott biztonsági pozícióba áll be. GYÁRI BEÁLLÍTÁSOK A hálózati és konfigurációs paraméterek beállításai: nviactpos = (INVALID) nvimanactpos = (INVALID) nviactposfb = (INVALID) nvodiswitch = [0.0-1 ]... frekvcencia vizsgálat után (3 mp) = [ ] (ha nincs kapcsoló csatlakoztatva) ncidefaultoutput = (INVALID) ncidirrev = ncimaxrcvtime = 0.0 sec ncidiconfig = ST_OFF nciruntime = (INVALID) A SZELEPÁLLÍTÓ VISELKEDÉSE BEKAPCSOLÁS / RESET / OFFLINE-ONLINE ÁTMENET UTÁN A motor viselkedése az ncidefaultoutput konfigurációs paraméter beállításától függ. Háromféle állapot lehetséges. ncidefaultoutput alap: = INVALID A motor viselkedése bekapcsolás / reset után Az állítómű nem mozdul és vár. A szabályozótól érkező első jel vagy kézi működtetés jel a motor aktuális pozíciójaként lesz eltárolva nincs mozgás. A második beérkező jel összehasonlításra kerül az elsővel és a motor az új pozícióba áll be (és így tovább...). 0 % Az állítómű a 0 % pozícióhoz szinkronizál és utána beáll a szabályozó vagy kézi működtető jel szerint, amennyiben érkezik. Ha nem érkezik, a szelepállító vár. 100 % Az állítómű a 100 % pozícióhoz szinkronizál és utána beáll a szabályozó vagy kézi működtető jel szerint, amennyiben érkezik. Ha nem érkezik, a szelepállító vár. EN0B-0235 GE51R

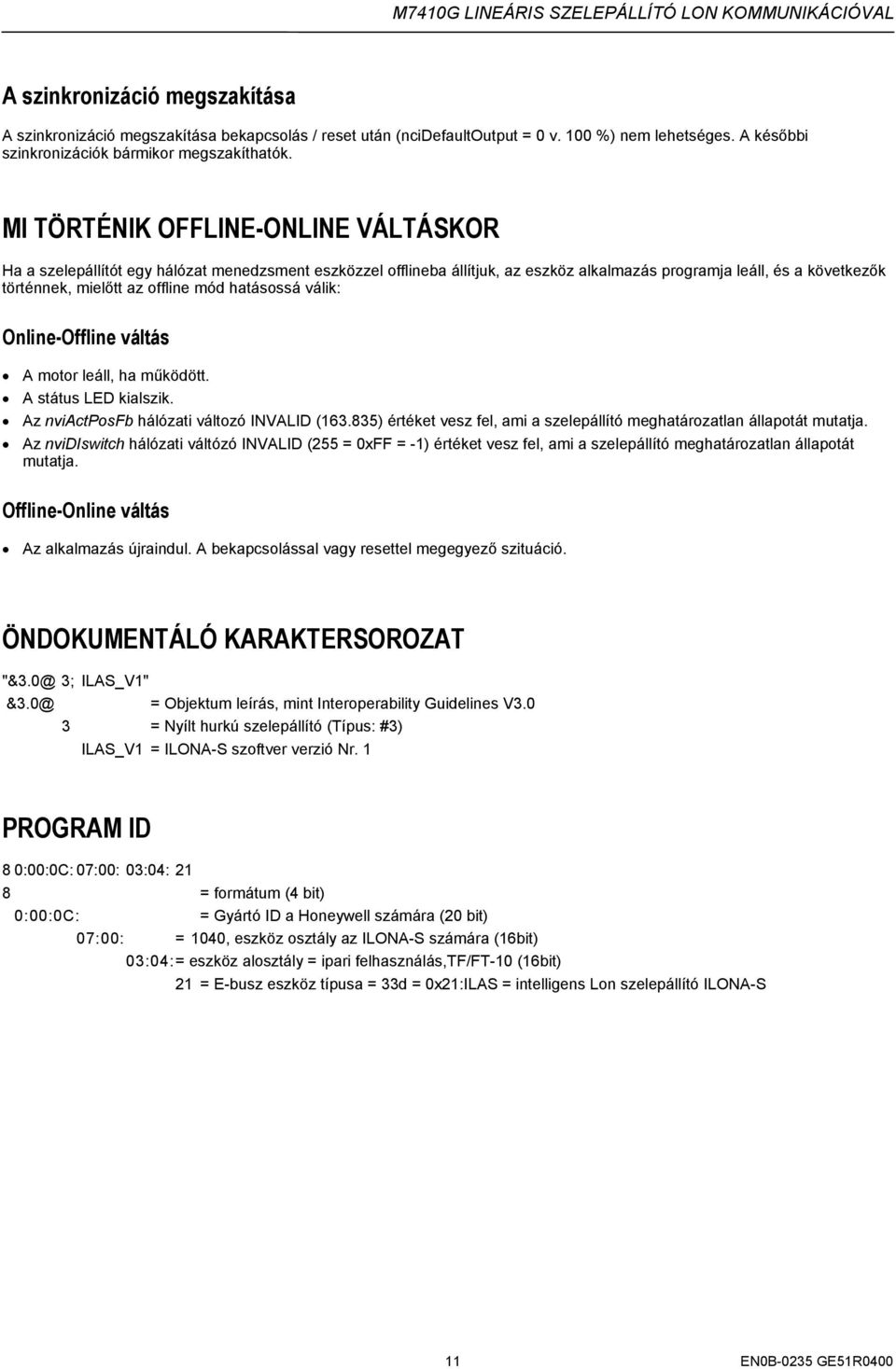

11 A szinkronizáció megszakítása A szinkronizáció megszakítása bekapcsolás / reset után (ncidefaultoutput = 0 v. 100 %) nem lehetséges. A későbbi szinkronizációk bármikor megszakíthatók. MI TÖRTÉNIK OFFLINE-ONLINE VÁLTÁSKOR Ha a szelepállítót egy hálózat menedzsment eszközzel offlineba állítjuk, az eszköz alkalmazás programja leáll, és a következők történnek, mielőtt az offline mód hatásossá válik: Online-Offline váltás A motor leáll, ha működött. A státus LED kialszik. Az nviactposfb hálózati változó INVALID ( ) értéket vesz fel, ami a szelepállító meghatározatlan állapotát mutatja. Az nvidiswitch hálózati váltózó INVALID (255 = 0xFF = -1) értéket vesz fel, ami a szelepállító meghatározatlan állapotát mutatja. Offline-Online váltás Az alkalmazás újraindul. A bekapcsolással vagy resettel megegyező szituáció. ÖNDOKUMENTÁLÓ KARAKTERSOROZAT "&3.0@ 3; ILAS_V1" &3.0@ = Objektum leírás, mint Interoperability Guidelines V3.0 3 = Nyílt hurkú szelepállító (Típus: #3) ILAS_V1 = ILONA-S szoftver verzió Nr. 1 PROGRAM ID 8 0:00:0C: 07:00: 03:04: 21 8 = formátum (4 bit) 0:00:0C: = Gyártó ID a Honeywell számára (20 bit) 07:00: = 1040, eszköz osztály az ILONA-S számára (16bit) 03:04: = eszköz alosztály = ipari felhasználás,tf/ft-10 (16bit) 21 = E-busz eszköz típusa = 33d = 0x21:ILAS = intelligens Lon szelepállító ILONA-S 11 EN0B-0235 GE51R0400

12 LNS SZOFTVER LEÍRÁS Diagnosztika és teszt Monitor A szelepállító és a fizikai bemenet aktuális állapotát mutatja. MEGKÍVÁNT SZELEPÁLLÍTÓ POZÍCIÓ (nviactpos) A szabályozó által megkívánt szelepállító pozíciót mutatja meg. Az nviactpos tartománya %. A 0 % alatti beérkező értékek 0 %-ként és a 100 % feletti értékek 100 %-ként lesznek figyelembe véve. Az egyetlen kivétel a % = [INVALID] érték. Ha ez az érték érkezik a szelepállító a Konfiguráció párbeszéd ablakban beállítható biztonsági pozícióba áll be. 100 % beállítás a 100 % pozícióhoz való szinkronizációt jelenti 130 % -os motor futási idővel. A szinkronizáció megszakítható. Különleges eset: bekapcsolás / reset / offline-online átmenet. Az ncidefaultoutput által okozott szinkronizációt nem lehet megszakítani. 0 % beállítás a 0 % pozícióhoz való szinkronizációt jelenti 130 % -os motor futási idővel. A szinkronizáció megszakítható. Különleges eset: bekapcsolás / reset / offline-online átmenet. Az ncidefaultoutput által okozott szinkronizációt nem lehet megszakítani. SZÁMÍTOTT SZELEPÁLLÍTÓ VISSZACSATOLÁS (nvoactposfb) A szelepállító aktuális számított pozícióját mutatja meg. Fontos tudni, hogy a belső szinkron motor nem rendelkezik visszacsatoló érzékelővel. A látható érték csak számított érték és csak trend diagrammokhoz ill. a motor mozgásának ellenőrzéséhez használható. Ennek az értéknek a pontossága nem garantált. Az nviactposfb tartománya %. (Az invalid-érték a nem meghatározot állapotot jelöli.) A FIZIKAI DIGITÁLIS BEMENET ÁLLAPOTA (nvodiswitch) A fizikai digitális bemenethez csatlakozó érzékelő aktuális állapotát mutatja meg (pl. ablaknyitás érzékelő vagy harmatpont érzékelő). A lehetséges üzemmódok a [Digitális bemenet mód] mezőben a Konfiguráció párbeszéd ablakban állíthatók be. Az nvodiswitch állapotai lehetnek: ON / OFF / INVALID. Kézi felülírás A szelepállító kézi működtetését teszi lehetővé. KÉZI MEGKÍVÁNT SZELEPÁLLÍTÓ POZÍCIÓ (nvimanactpos) A szelepállító kézi működtetéséhez kattintson a check boksz-ra és írja be a megkívánt értéket: A kézi működtetésnek minden esetben nagyobb a prioritása, mint az [nviactpos] szabályozó jelnek. Az nvimanactpos tartománya %. A 0 % alatti beérkező értékek 0 %-ként és a 100 % feletti értékek 100 %-ként lesznek figyelembe véve. EN0B-0235 GE51R

13 Konfigurációs képernyő Szelepállító beállítások 100 % beállítás a 100 % pozícióhoz való szinkronizációt jelenti 130 % -os motor futási idővel. A szinkronizáció megszakítható. Különleges eset: bekapcsolás / reset / offline-online átmenet. Az ncidefaultoutput által okozott szinkronizációt nem lehet megszakítani. 0 % beállítás a 0 % pozícióhoz való szinkronizációt jelenti 130 % -os motor futási idővel. A szinkronizáció megszakítható. Különleges eset: bekapcsolás / reset / offline-online átmenet. Az ncidefaultoutput által okozott szinkronizációt nem lehet megszakítani. A kézi felülírás nagyobb pontosságához a szelepszár teljesen behúzott állapotához való szinkronizációt kell végrehajtani. A kézi felülírás kikapcsolása után az állítómű a beérkező (nviactpos) szabályozó jel szerint áll be. A szelepállító és a fizikai digitális bemenet funkciói állíthatók itt be. Direkt / fordított - mód Megfordítja a hatásirányt. (ncidirrev) 13 EN0B-0235 GE51R0400

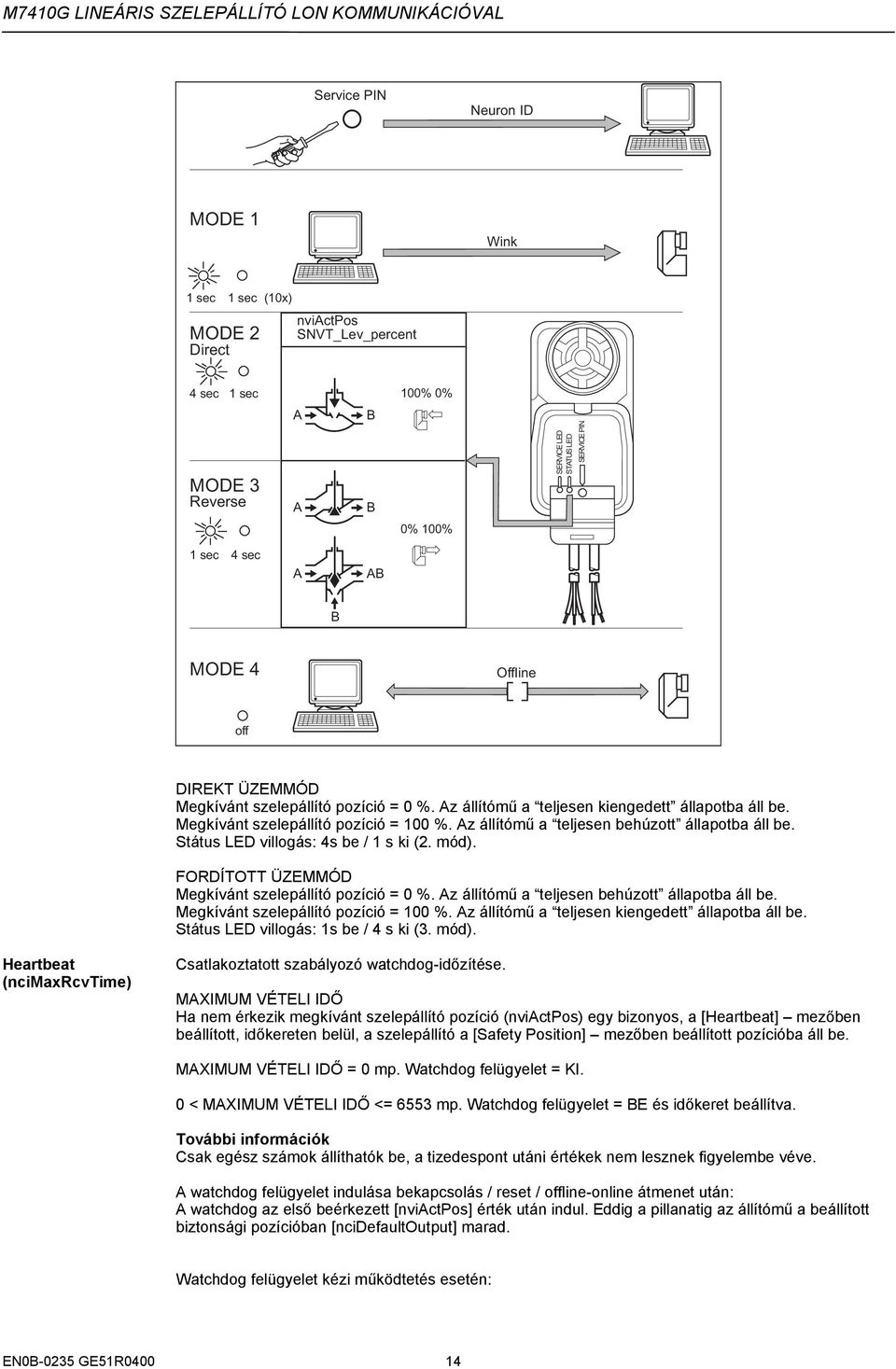

14 Service PIN Neuron ID MODE 1 Wink 1 sec 1 sec (10x) MODE 2 Direct nviactpos SNVT_Lev_percent 4 sec 1 sec 100% 0% MODE 3 Reverse A A B B SERVICE LED STATUS LED SERVICE PIN 0% 100% 1 sec 4 sec A AB B MODE 4 Offline off DIREKT ÜZEMMÓD Megkívánt szelepállító pozíció = 0 %. Az állítómű a teljesen kiengedett állapotba áll be. Megkívánt szelepállító pozíció = 100 %. Az állítómű a teljesen behúzott állapotba áll be. Státus LED villogás: 4s be / 1 s ki (2. mód). FORDÍTOTT ÜZEMMÓD Megkívánt szelepállító pozíció = 0 %. Az állítómű a teljesen behúzott állapotba áll be. Megkívánt szelepállító pozíció = 100 %. Az állítómű a teljesen kiengedett állapotba áll be. Státus LED villogás: 1s be / 4 s ki (3. mód). Heartbeat (ncimaxrcvtime) Csatlakoztatott szabályozó watchdog-időzítése. MAXIMUM VÉTELI IDŐ Ha nem érkezik megkívánt szelepállító pozíció (nviactpos) egy bizonyos, a [Heartbeat] mezőben beállított, időkereten belül, a szelepállító a [Safety Position] mezőben beállított pozícióba áll be. MAXIMUM VÉTELI IDŐ = 0 mp. Watchdog felügyelet = KI. 0 < MAXIMUM VÉTELI IDŐ <= 6553 mp. Watchdog felügyelet = BE és időkeret beállítva. További információk Csak egész számok állíthatók be, a tizedespont utáni értékek nem lesznek figyelembe véve. A watchdog felügyelet indulása bekapcsolás / reset / offline-online átmenet után: A watchdog az első beérkezett [nviactpos] érték után indul. Eddig a pillanatig az állítómű a beállított biztonsági pozícióban [ncidefaultoutput] marad. Watchdog felügyelet kézi működtetés esetén: EN0B-0235 GE51R

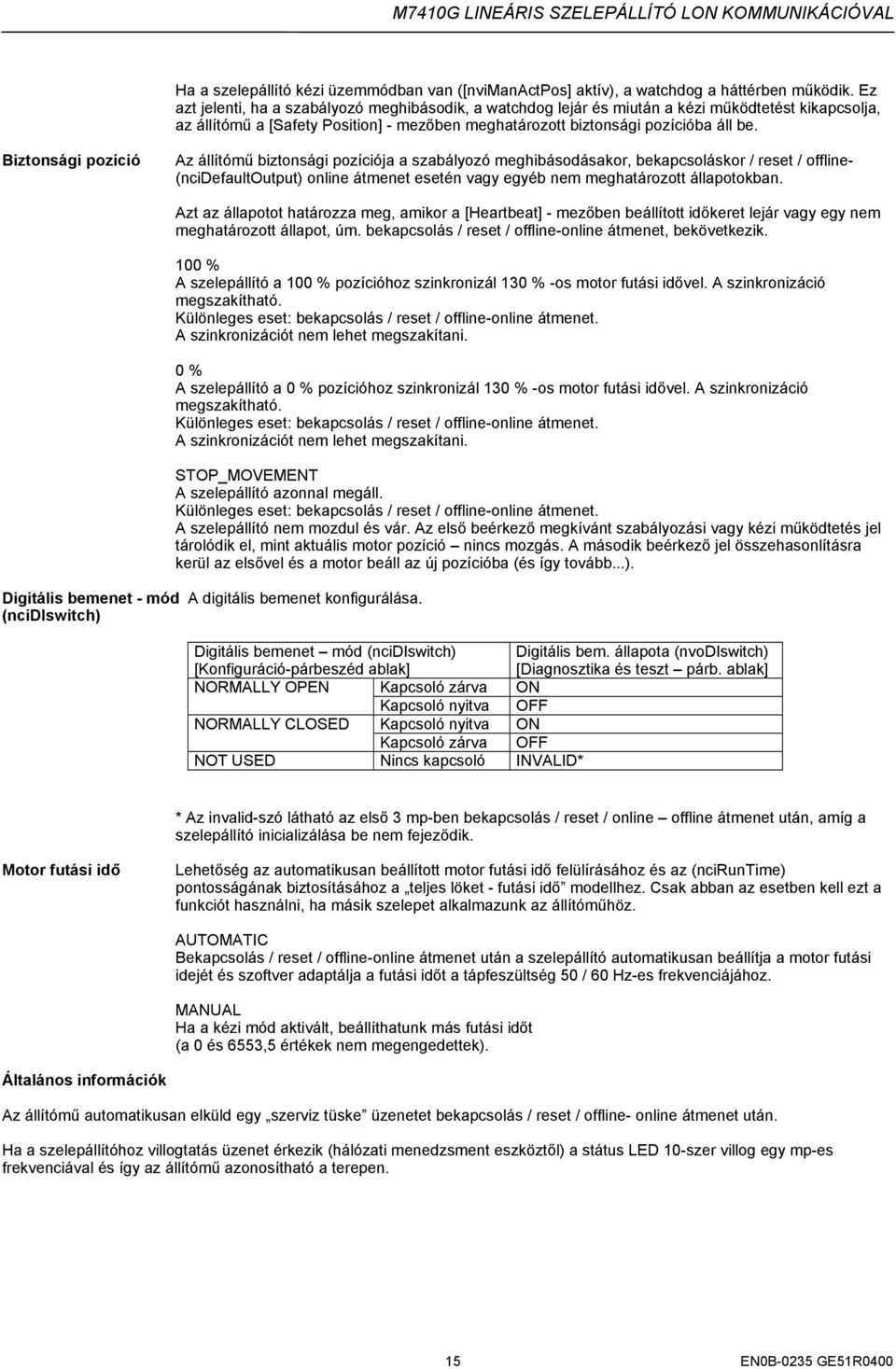

15 Ha a szelepállító kézi üzemmódban van ([nvimanactpos] aktív), a watchdog a háttérben működik. Ez azt jelenti, ha a szabályozó meghibásodik, a watchdog lejár és miután a kézi működtetést kikapcsolja, az állítómű a [Safety Position] - mezőben meghatározott biztonsági pozícióba áll be. Biztonsági pozíció Az állítómű biztonsági pozíciója a szabályozó meghibásodásakor, bekapcsoláskor / reset / offline- (ncidefaultoutput) online átmenet esetén vagy egyéb nem meghatározott állapotokban. Azt az állapotot határozza meg, amikor a [Heartbeat] - mezőben beállított időkeret lejár vagy egy nem meghatározott állapot, úm. bekapcsolás / reset / offline-online átmenet, bekövetkezik. 100 % A szelepállító a 100 % pozícióhoz szinkronizál 130 % -os motor futási idővel. A szinkronizáció megszakítható. Különleges eset: bekapcsolás / reset / offline-online átmenet. A szinkronizációt nem lehet megszakítani. 0 % A szelepállító a 0 % pozícióhoz szinkronizál 130 % -os motor futási idővel. A szinkronizáció megszakítható. Különleges eset: bekapcsolás / reset / offline-online átmenet. A szinkronizációt nem lehet megszakítani. STOP_MOVEMENT A szelepállító azonnal megáll. Különleges eset: bekapcsolás / reset / offline-online átmenet. A szelepállító nem mozdul és vár. Az első beérkező megkívánt szabályozási vagy kézi működtetés jel tárolódik el, mint aktuális motor pozíció nincs mozgás. A második beérkező jel összehasonlításra kerül az elsővel és a motor beáll az új pozícióba (és így tovább...). Digitális bemenet - mód A digitális bemenet konfigurálása. (ncidiswitch) Digitális bemenet mód (ncidiswitch) [Konfiguráció-párbeszéd ablak] Digitális bem. állapota (nvodiswitch) [Diagnosztika és teszt párb. ablak] NORMALLY OPEN Kapcsoló zárva ON Kapcsoló nyitva OFF NORMALLY CLOSED Kapcsoló nyitva ON Kapcsoló zárva OFF NOT USED Nincs kapcsoló INVALID* * Az invalid-szó látható az első 3 mp-ben bekapcsolás / reset / online offline átmenet után, amíg a szelepállító inicializálása be nem fejeződik. Motor futási idő Lehetőség az automatikusan beállított motor futási idő felülírásához és az (nciruntime) pontosságának biztosításához a teljes löket - futási idő modellhez. Csak abban az esetben kell ezt a funkciót használni, ha másik szelepet alkalmazunk az állítóműhöz. AUTOMATIC Bekapcsolás / reset / offline-online átmenet után a szelepállító automatikusan beállítja a motor futási idejét és szoftver adaptálja a futási időt a tápfeszültség 50 / 60 Hz-es frekvenciájához. MANUAL Ha a kézi mód aktivált, beállíthatunk más futási időt (a 0 és 6553,5 értékek nem megengedettek). Általános információk Az állítómű automatikusan elküld egy szerviz tüske üzenetet bekapcsolás / reset / offline- online átmenet után. Ha a szelepállítóhoz villogtatás üzenet érkezik (hálózati menedzsment eszköztől) a státus LED 10-szer villog egy mp-es frekvenciával és így az állítómű azonosítható a terepen. 15 EN0B-0235 GE51R0400

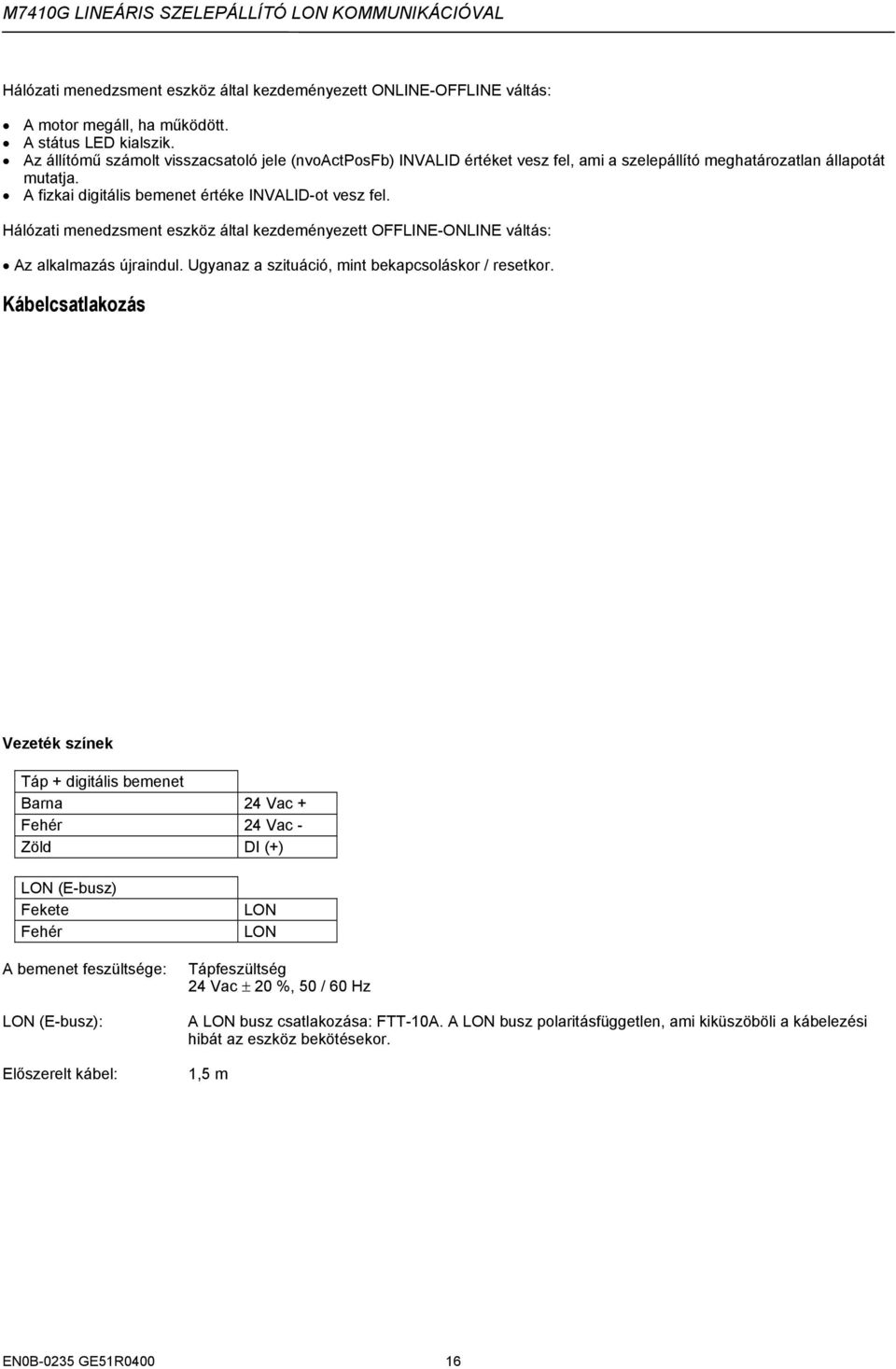

16 Hálózati menedzsment eszköz által kezdeményezett ONLINE-OFFLINE váltás: A motor megáll, ha működött. A státus LED kialszik. Az állítómű számolt visszacsatoló jele (nvoactposfb) INVALID értéket vesz fel, ami a szelepállító meghatározatlan állapotát mutatja. A fizkai digitális bemenet értéke INVALID-ot vesz fel. Hálózati menedzsment eszköz által kezdeményezett OFFLINE-ONLINE váltás: Az alkalmazás újraindul. Ugyanaz a szituáció, mint bekapcsoláskor / resetkor. Kábelcsatlakozás Vezeték színek Táp + digitális bemenet Barna 24 Vac + Fehér 24 Vac - Zöld DI (+) LON (E-busz) Fekete Fehér A bemenet feszültsége: LON (E-busz): Előszerelt kábel: LON LON Tápfeszültség 24 Vac ± 20 %, 50 / 60 Hz A LON busz csatlakozása: FTT-10A. A LON busz polaritásfüggetlen, ami kiküszöböli a kábelezési hibát az eszköz bekötésekor. 1,5 m EN0B-0235 GE51R

17 17 EN0B-0235 GE51R0400
